Износ крупной бытовой техники приводит к тому, что хозяева от неё избавляются, взамен приобретая новый агрегат. Домашние мастера не спешат списывать в утиль старую технику, не сняв с неё исправные электрические моторы. Подключение двигателя стиральной машины к различным самодельным устройствам позволяет существенно сэкономить финансовые средства.

Используя двигатель от стиральной машины, можно соорудить точилку для заточки инструментов, ножей, станки различного назначения, дисковые пилы, корморезки, бетономешалки и много разнообразных приспособлений и самодельных устройств.

Перед тем, как подключить двигатель, нужно узнать какого он типа и на что он способен. От этого зависит схема подсоединения моторчика к бытовой электрической сети.

После прочтении данной статьи, Вы узнаете о том, какие существуют виды электродвигателей от стиральных машин, как подключить мотор от стиральной машины к сети 220 вольт, если он асинхронного, коллекторного или инверторного типа.

И главное вы узнаете, как произвести подключение своими руками.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Нередко встаёт вопрос о том, как подключить электродвигатель с 380 на 220 вольт, чтобы изменить вращение ротора на прямо противоположное. Если же вам что-то непонятно, пишите мне!

Подключение электродвигателя на 380 В от сети 220 В – 4 распространённых способа и их особенности — Блог о строительстве

1. Необходимо находить один из выводов обмотки статора и подключить его напрямую к фазовому проводу электросети;
2. Второй вывод обмотки статора будет подключаться к одной из щёток ротора;
3. В тоже время другую щётку соединяют с нулевым проводом электросети;
4. Чтобы осуществлять корректное включение/выключение, в цепь ветки 1 или 2 впаивают бытовой выключатель света (см. схему ниже).

Существующие типы электродвигателей

Современные стиральные машины оснащены, как правило, однофазными электродвигателями с тахогенераторами, регулирующими число оборотов. Электромоторы советских времён уже считаются редкостью, их отличает двухскоростной режим работы. Моторы, установленные в современных стиральных автоматах, можно разделить на три вида – это двигатели:

Асинхронные

У двигателей такого типа частота вращения ротора отличается от частоты вращения магнитного поля обмотки статора. Это наиболее распространённый вид электрических моторов. В стиральных машинах устанавливают асинхронные конденсаторные движки, питаемые от однофазной бытовой электросети.

На статоре имеются две обмотки, одна из которых включается непосредственно в сеть, а вторая обмотка подключается с пусковым конденсатором, образуя стартовое вращающееся магнитное поле.

Плюсом асинхронных движков является простота конструкции и неприхотливость в обслуживании. Износостойкие электромоторы могут при правильном обслуживании проработать не одно десятилетие.

К минусам асинхронных моторов следует отнести чувствительность к колебаниям частоты сетевого тока и невозможность изменения скорости вращения вала в процессе работы, однако это не мешает применять их в различных самодельных устройствах.

Коллекторные

Многие стиральные машины на сегодня комплектуют коллекторными движками. Отличительной чертой, которых является наличие 2-х щёток. Щётки прилегают к коллектору ротора, сообщая ему электроэнергию, что заставляет вращаться ротор в магнитном поле обмотки статора. Коллекторные силовые блоки эксплуатируют с использованием ременной передачи крутящего момента.

К плюсам следует отнести наличие на валу мотора шкива, что облегчает задачу домашним мастерам в создании устройств с ременной передачей, возможность работы от постоянного тока. Как правило, двигатели обладают небольшими габаритами и управляются простой электросхемой.

Недостатком можно считать быстрый износ ремня и «способность» щёток выходить из строя в самый неожиданный момент. И всё-таки это можно посчитать незначительными мелочами по сравнению с преимуществами.

Инверторные

Впервые инверторный двигатель был установлен в стиральную машину компанией LG 2005 году. С тех пор движки инверторного типа стали массово использовать ведущими фирмами в бытовых стиральных машинах. В отличие о своих аналогов, инвертор крепится непосредственно к барабану машинки и не нуждается в ременной передаче и подшипниках.

Плюсами инвертора с прямым приводом считается простота конструкции, компактность, возможность назначать различные режимы работы, низкая шумность и высокий КПД за счёт отсутствия нагрузок от трения ременной передачи.

Схемы подключения

В основном подключение электрического двигателя к однофазной сети производится при соединении двух питающих проводов по схеме или треугольник, или звезда. В первом случае выходная мощность мотора будет отличаться от номинальной (то есть, при трехфазном подключении) на 30%. Во втором, на 50%. То есть, схема треугольник в данном случае является эффективной.

Из электродвигателя торчат три провода. Так вот фаза питающего провода подключается к одному из них, ноль к другому. А вот третий провод подключается к схеме через конденсатор.

Читайте также: Усилитель интернет-сигнала: принцип работы и технологии, за счет которых сигнал передается на большое расстояние

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Внимание! Вращение вала электродвигателя в ту или другую сторону зависит от того, к какому проводу будет подключен конденсатор: к фазе или к нулю.

Чтобы изменить направление вращения, необходимо просто перебросить провода.

И третий параметр – это частота вращения. Так вот он от номинального не отличается. То есть, если электродвигатель вращается, к примеру, 1280 об/мин от трехфазной сети, то при подсоединении его к однофазной сети он будет вращаться с той же частотой.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Если в электросети напряжение составляет 220 Вольт, то токи при запуске не достигают критических значений даже при соединении в треугольник. Если же вам что-то непонятно, пишите мне!

Как лучше подключить двигатель 380 на 220 звездой или треугольником

1. Конденсаторы всегда сохраняют на своих выводах высокое напряжение, поэтому эти приборы всегда надо огораживать.
2. Работая с этими элементами, необходимо проводить их предварительную разрядку.
3. Нельзя проводить подключение электродвигателя мощностью более 3,0 кВт к сети переменного тока. Сгорят автоматы и другие приборы, включенные в схему обвязки.
4. Рабочее напряжение бумажных конденсаторов в два раза меньше от номинального, которое указано на их корпусе.

Как выбрать конденсатор

Есть несколько нюансов, которые касаются количества подсоединяемых конденсаторов.

1. Если мощность электромотора не превышает 1,5 кВт, то в схему можно устанавливать один рабочий конденсатор.
2. Если же двигатель сразу при пуске работает под нагрузкой или его мощность превышает 1,5 кВт, тогда в схему придется установить два конденсатора: рабочий и пусковой. Оба элемента в схему вставляются параллельно. При этом последний будет работать только при запуске мотора, после чего он автоматически отключается.

По сути, схема подключения электродвигателя запитана на кнопку «Пуск» и на тумблер отключения питания. Чтобы запустить мотор, необходимо нажать на кнопку «Пуск» и удерживать ее до полного включения двигателя. Это можно контролировать даже на слух.

Две схемы на симисторах

Следующие 2 конструкции электронного ключа описал В Бурлако в 1999 году. Они опубликованы в журнале Сигнал №4.

Запуск легкого электродвигателя

Устройство разработано для двигателей с мощностью до 2,2 кВт, имеет минимальный набор электронных деталей.

Конденсатор С, обладая емкостным сопротивлением, под действием приложенного к его пластинам напряжения, сдвигает вектор тока вперед на 90 градусов, направляя его на управление динистором VS2.

Разность потенциалов на конденсаторе регулируется суммарным сопротивлением R1, R2. Импульс динистора поступает на управляющий электрод симистора VS1, который вбрасывает ток в обмотку электродвигателя.

Схема пуска двигателя под нагрузкой

Для станков и механизмов, создающих большое противодействие раскрутке ротора, можно порекомендовать переключить обмотки на схему разомкнутой звезды с созданием двух раскручивающих моментов.

Полярность обмоток двигателя указана точками на схеме. Фазосдвигающие цепочки импульсов тока работают по той же технологи, что и в предыдущих случаях. Номиналы электрических деталей проставлены рядом с их графическими обозначениями.

Особенности наладки

Автор Бурлако подавал напряжение на двигатель трехфазным пускателем SG1 марки ПНВС-10, которым комплектовались старые активаторные стиральные машины.

Все три контакта этого пускателя при нажатии на кнопку «Пуск» замыкаются одновременно, а при отпускании:

Через этот средний контакт в обеих схемах подается импульс тока. Схема работает только на время, необходимое для раскрутки двигателя, после чего выводится из работы, отключается от питающего напряжения.

Момент запуска двигателя в каждой схеме подбирают после подачи напряжения изменением сопротивления R2. При этом в треугольнике до момента раскрутки ротора проходят большие токи, вызывающие сильные вибрации конструкции. Для их уменьшения рекомендуется подбирать фазосдвигающий импульс ступенями, а не плавно.

При оптимальном положении R2 двигатель запускается без вибраций.

Для двигателей небольшой мощности можно осуществлять монтаж симисторов без радиаторов охлаждения, но последние все же повышают надежность схемы.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Пусковой конденсатор включают в схему через кнопку, а подача питания в 220В происходит путем перевода специального тумблера в положение включено , отключение в состояние выключено. Если же вам что-то непонятно, пишите мне!

Трехфазный двигатель в однофазной сети без конденсаторного запуска | Дизайн и ремонт квартир своими руками

1. Механическая раскрутка ротора, например, за счет ручной намотки шнура на вал и резкого его прокручивания рывком при поданном напряжении;
2. Сдвиг фаз токов за счет кратковременного использования электронного ключа, коммутирующего электрическое сопротивление одной обмотки.

15 комментариев

Вышлите по почте собранную схему за вознаграждение (укажите сумму)

Здравствуйте Алексей. В схеме *запуск двигателя до 2 квт* я не вижу соединение силовых ключей в мост. -д231 соединен с + КУ202Н. Вопрос. Схема рабочая ? Спасибо.

В схеме *запуск двигателя до 2КВТ* СИЛОВЫЕ ключи «+» и «-» закорочены. Так и должно быть? Спасибо.

Здравствуйте Алексей. Извините. Я не правильно изложил свою мысль (3ф эл-ль включенным как генератор) .У меня в гараже подключен эл.двигатель 3 квт 1410 об/мин. который выполняет роль генератора для всех моих 3ф потребителей. А это компрессор циркулярка токарный и остальное до2квт. Как стационар — меня устраивает… Емкостей то не наберешься…..

Владимир, я про раскрутку имел ввиду не способ запуска движка от электричества, а то, что к нему надо подводить внешнюю энергию и более экономный вариант — альтернативные источники.
Но для своих не частых целей вполне можно пользоваться и однофазной сетью. С остальным согласен: используем то, что нам более приемлемо.

При написании статьи были допущены технические ошибки, которые заметил читатель PLN и помог их устранить. Выражаю ему благодарность за помощь.
Решил убрать переписку по этому вопросу и просто внес коррективы в текст.

Видео описание

Смотрите в этом видео, как подключить трёхфазный двигатель по схеме «звезда-треугольник»:

Несколько полезных советов, как подключить электродвигатель с 3 проводами, чтобы избежать проблемы во время эксплуатации:

1. Перед началом работы мотор рекомендуется испытать на холостом ходу, если он функционирует исправно – затем под нагрузкой.
2. При сильном нагреве корпуса даже без нагрузки необходимо понизить ёмкость рабочего конденсатора.
3. Если после пуска мотор просто гудит, но не вращает вал, то можно задать ему старт вручную – крутанув вал. Далее можно повысить ёмкость пускового конденсатора.
4. При остановке двигателя под рабочей нагрузкой, следует повысить ёмкость рабочего конденсатора.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Конечно, это не единственные варианты, но в этой статье будем говорить именно о них, как о самых простых и часто используемых. Если же вам что-то непонятно, пишите мне!

Схема реверса с описанием подключения

• К первому подсоединяется питающее напряжение.
• Ко второму подключается обмотка.
• Оставшиеся проводники соединяются со вторым и третьим пускателем.
• После этого обмотка через второй пускатель объединяется с остальными фазами – по схеме «треугольника».
• При подключении к фазе третьего пускателя оставшиеся выводы разъединяются, и схема работает уже по «звезде».

Схема подключения однофазного двигателя

Перед тем как подключить электродвигатель, стоит определить, что для этого существует два способа: в виде звезды и треугольника. Оба варианта предполагают, что по проводам попеременно идет ток. Благодаря этому создается магнитное поле, которое влияет на ротор и заставляет его двигаться.

Если используется однофазная сеть и требуется напряжение в 220 В, то схему пуска двигателя не выбирают, используют только звезду. Мощность незначительно снизится, но если выбрать при этом треугольник, мотор быстро сгорит.

Подключение двигателя стиральной машины к 220 В: схема подсоединения асинхронного, коллекторного и инверторного мотора

При первом запуске надо попробовать включить мотор без пусковой обмотки. Если моторчик начинает вращать шпиндель, а рабочая нагрузка небольшая, то можно обойтись без пускового устройства. В противном случае ПО в схеме будет просто необходима.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

В старых советских агрегатах на стиральный бак устанавливали асинхронные электродвигатели, а центрифугами для отжима белья вращали коллекторные движки. Если же вам что-то непонятно, пишите мне!

Схема подключения конденсатора к электродвигателю 220в, особенности подключения

1. С пусковым элементом состояние электрического поля приблизится к круговому.
2. Увеличатся показатели магнитного потока, что положительно скажется на производительности подключенных приборов.
3. Пусковой момент облегчается, поэтому однофазный электродвигатель стабильно работает.

Как подключить электродвигатель по разным схемам?

При выборе звезды конденсатор выводят на концы обмотки. Две из них соединяют с сетью, а свободной частью замыкают схему пуска двигателя. Емкость конденсатора проще всего рассчитывать через специальные онлайн-калькуляторы, поскольку при использовании формулы новичку легко запутаться.

При создании цепи питания электродвигателя есть еще несколько основных моментов:

• От основного источника тока всегда идет одна ветка на конденсатор, который работает не только при запуске, но и в остальное время.
• Перед этим располагается разветвление, на которое располагают выключатель, иногда там ставят дополнительные элементы проводящие ток.
• После выключателя всегда стоит конденсатор, который включается при запуске. Он нужен только для того, чтобы ротор набрал обороты.
• Все конденсаторы, которые расположены на схеме, идут на электродвигатель.

Рабочий элемент всегда включен в сеть, поэтому для предотвращения неполадок его ставят параллельно пусковому прибору.

Полезные советы

• Обращаем ваше внимание на тот факт, что при подключении трехфазного двигателя к однофазной сети можно говорить и снижении мощности электрического агрегата. В общем, его фактический показатель не будет превышать номинальный 70-80%. При этом скорость вращения ротора не уменьшится.
• Если используемый движок имеет схему переключения 380/220, это обязательно указывается на шильдике, то в однофазную сеть его надо подключать только треугольником.
• В том случае, если на шильдике указаны схема подключения звездой и только трехфазное подключение на 380 вольт, то вам придется вскрыть клеммную коробку и добраться до соединения концов обмоток двигателя. Потому что внутри агрегата уже установлена схема звезда, ее-то и придется разобрать и вывести наружу шесть концов обмотки статора.

Наиболее распространены и применяются в станках трехфазные асинхронные двигатели переменного тока с короткозамкнутым ротором. Их подключение к однофазной сети мы и будем рассматривать. При включении двигателя в трехфазную сеть по трем обмоткам, в разный момент времени протекает переменный ток. Этот ток создает вращающееся магнитное поле, которое начинает вращать ротор двигателя.

ВАЖНО! Правильно рассчитать и подобрать емкость рабочего конденсатора и его тип.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

При соединении обмоток звездой к началам обмоток присоединяют питающие провода на схемах обозначены цветами , а концы обмоток соединяют между собой в одну точку. Если же вам что-то непонятно, пишите мне!

Как подключить двигатель от стиральной машины автомат к сети 220

1. Если у агрегата была отломана опора, то вследствие этого он тоже мог работать плохо.
2. В случае если потемнел корпус посередине, это говорит о том что он чрезмерно перегревался.
3. Возможно, что в разрез корпуса попали разные посторонние вещи, это будет замедлять его и способствовать перегреву.
4. Если подшипники загрязнены, будет происходить перегревание.
5. Износ подшипников будет причиной перегревания.
6. Если к пусковой обмотке 220v подключён конденсатор завышенной ёмкости, то он будет перегреваться. При подозрении на конденсатор нужно отключить его от пусковой обмотки, включить двигатель в сеть, вручную прокрутить вал, произойдёт запуск и начнётся вращение. Нужно дать мотору поработать около пятнадцати минут, затем проверить, не нагрелся ли он. Если мотор не нагрелся, то причина была в повышенной ёмкости конденсатора. Нужно установить конденсатор меньшей ёмкости.

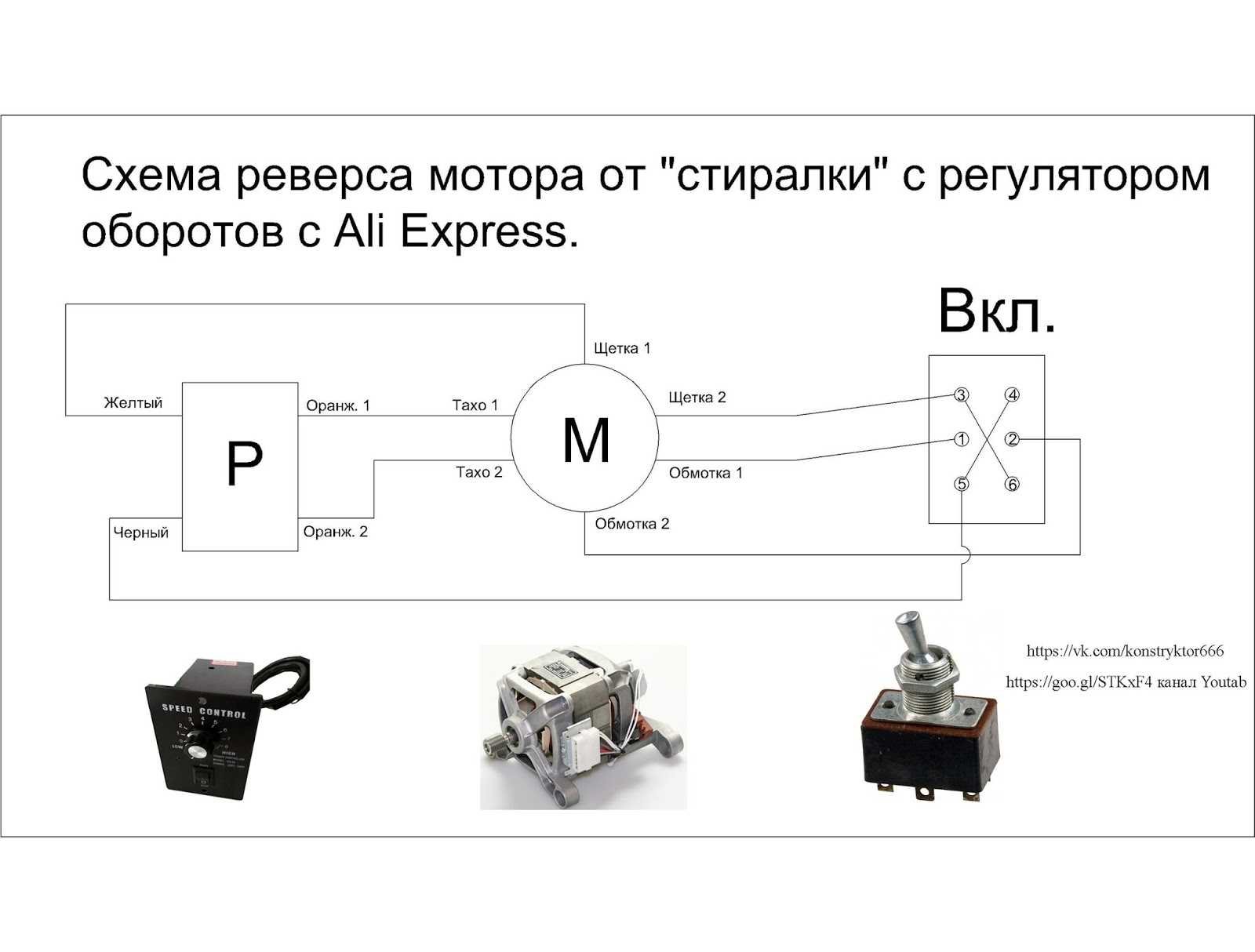

Установка реверса

Иногда возникает необходимость провести подключение так, чтобы трехфазный двигатель, подсоединенный к однофазной сети, вращался то в одну, то в другую стороны. Для этого необходимо установить в схему любой управляющий прибор. Это может быть тумблер, кнопка или ключи управление. Но здесь есть два основных требования:

1. Обращайте внимание на силу тока, которую этот управляющий прибор может выдержать. Чтобы он был больше нагрузки, создаваемой электродвигателем.
2. В конструкции управляющего прибора должно быть две пары контактов: нормально замкнутые и нормально разомкнутые.

Вот схема, по которой подключается этот элемент в питание электродвигателя:

Здесь видно, что реверс осуществляется подачей электроэнергии на разные полюса конденсаторов.

Как можно применить двигатель

Электродвигатели, которыми оснащены современные агрегаты, например, фирмы Indesit, довольно надежны и долговечны. И даже деталь от старой стиральной машины такой марки, как «Вятка», может прослужить еще долго после того, как сама техника безнадежно устарела.

В стиральной машине электромотор выполняет вращение вала, который приводит в движение барабан. Если деталь снять с агрегата, к валу можно прикрепить самые разнообразные насадки, в результате чего получатся новые инструменты и приспособления. Наиболее распространенные способы применения электродвигателя:

1. Точильный аппарат (заточной станок). Считается самым простым вариантом использования мотора. Двигатель закрепляют на ровной поверхности, а к валу присоединяют круглый точильный камень. Станок может использоваться для заточки ножей, ножниц или инструментов.
2. Бетономешалка. Для ее изготовления используются мотор и бак от старой стиральной машины.
3. Специальный вибратор или вибростол для производства бетонных изделий. Создаваемыми вибрациями мотор может способствовать усадке бетона, именно это свойство и используется при изготовлении этих инструментов.
4. Приспособление для измельчения корма для домашних животных. Для этого достаточно на валу закрепить ножи. Это устройство можно использовать и для того, чтобы измельчать большие объемы корма, например, травы для крупного рогатого скота.

Мы перечислили лишь малую часть приспособлений, которые могут получиться из мотора стиральной машины. Для того чтобы изготовить одно из них, или придумать свой вариант применения, нужно знать, как подключить двигатель, чтобы не сгорела обмотка.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Прежде чем начать работы по подключению, необходимо определить и удостовериться, каким образом соединена обмотка в клеммной коробке, а также узнать необходимые характеристики из технической таблицы. Если же вам что-то непонятно, пишите мне!

Коротко о главном

• ПО — начальная обмотка. Он предназначен только для запуска двигателя и запускается в самом начале, пока двигатель не начнет вращаться.
• OB — обмотка возбуждения. Это рабочая обмотка, которая работает постоянно и постоянно поворачивает двигатель.
• SB — кнопка, с которой напряжение подается на пусковую катушку и выключается при запуске двигателя.

Усиление! Руководство по преобразователям 110 В в 220 В

Иногда новому устройству требуется больше мощности, чем у вас есть для дома или офиса.

Если у вас есть кондиционер размером с большую комнату, садовые светильники, инструменты высокого класса или солярий, цепей 120 В в большинстве домов и офисов недостаточно. Вам нужно 240 В, и установка этой цепи в вашем здании недешева.

К счастью для вас, существует простое и доступное решение этой проблемы с электропитанием — преобразователи 120 В в 240 В. Повышающие преобразователи на 240 В упрощают питание электроприборов без модернизации существующих цепей.

С нашим подробным руководством по преобразователям 120 В в 240 В вы найдете все, что вам нужно, чтобы включить питание в кратчайшие сроки.



110 и 220 вольт

«110 вольт» и «220 вольт» представляют собой старый стандарт электропроводки в США и Канаде. 120/240 В при 60 Гц Термин и использование 110 В и 220 В по-прежнему распространены.0013

Электроснабжение большинства домов в США и Канаде осуществляется по двухфазной системе. Во-первых, в ваш дом поступает электричество напряжением около 240 вольт. Затем он разделяется на две 120-вольтовые половины на панели главного автоматического выключателя, называемые фазами.

Большинство потребительских товаров и электроники потребляют электричество от одной из 120-вольтовых линий. Однако для некоторых более крупных приборов требуются розетки на 240 В. Сюда входят сушилки для белья, духовки, плиты, кондиционеры, мощные электроинструменты и компрессоры.

Какие приборы используют 240 вольт?

В то время как большинство потребительских товаров, включая портативную электронику и большинство бытовых приборов, работают от сети 120 В, некоторые из них, требующие большей мощности, полагаются на электрические системы с напряжением 240 В. Ниже приведены наиболее часто используемые устройства, требующие питания 240 В:

1. Оборудование для отделки полов
2. Широкоформатный принтер
3. Зарядка электромобиля
4. Пылесосы для чистки кондиционеров/отопительных каналов
5. Кондиционеры и тепловые насосы для помещений
6. Магазинные инструменты 240 В

Система Quick 220 ^® обеспечивает простую в использовании розетку 220–240 В.

Может ли прибор на 240 В работать от 120 В?

Вам необходимо использовать прибор на 240 вольт с необходимым оборудованием или розеткой. В США, Канаде и соседних странах стандартные бытовые розетки работают на 120 вольт. Не рекомендуется подключать устройство, требующее 220 или 240 вольт, к одной из этих розеток, поскольку это может повредить или разрушить устройство.

Предположим, что устройство или прибор, требующий напряжения 220 В, подключено к розетке 120 В. В этом случае он будет получать только половину энергии, необходимой для функционирования, что приведет к снижению производительности. Кроме того, если устройство или прибор имеют двигатель, он может выйти из строя. Что делать, если вашему устройству требуется розетка на 220 В, а ее нет поблизости?



Преобразование розетки 120 В в розетку 240 В

Преобразование розетки 110 В в розетку 220 В требует навыков электрика. Для внесения этого изменения в ваш дом, квартиру или офис часто требуется обширная переделка проводки и, скорее всего, проверка здания. Не говоря уже о том, что такая квалифицированная работа обходится дорого.

Очевидный вариант — нанять электрика для установки розетки 240В. Но, к сожалению, это будет стоить вам от сотен до тысяч долларов, а работа с подрядчиками может стать проблемой. Поэтому мы не советуем нанимать электрика. Вместо этого мы предлагаем преобразовать мощность с помощью повышающего преобразователя 120 В в 220-240 В.

Повышающий преобразователь 120 В в 220–240 В — еще одна альтернатива преобразованию 120 В в 220–240 В. Во многих случаях проще и выгоднее преобразовать две розетки 120 В в источник 240 В без модификации существующих цепей. Кроме того, это простая установка своими руками!



Что такое преобразователь 220 В?

При подключении преобразователя к двум независимым источникам (разным фазам) 120 В повышающий преобразователь 240 В создает один источник питания 240 В. В результате повышающий преобразователь 240 В может питать широкий спектр машин и оборудования для дома, офиса и многого другого.

Важно не путать с понижающим преобразователем 240 В, который берет существующий источник 240 В и преобразует его в источник питания 120 В.

Должен ли я использовать преобразователь 220-240 В или трансформатор?

Преобразователи легче, компактнее, доступны по цене и поддерживают более высокую полезную мощность, чем трансформаторы высокой мощности.



Где я могу получить преобразователь 110 В в 220-240 В?

Вы можете купить преобразователь напряжения в большинстве магазинов, торгующих электроникой через Интернет и лично. Обратите внимание на то, покупаете ли вы понижающий или повышающий преобразователь. (220 В в 110 В, понижающие преобразователи обычно используются для международных поездок.) Системы Quick 220 ^® продают простые в использовании преобразователи 110 В в 220 В, которые объединяют две розетки 110 В в один источник питания 220 В.

Как использовать преобразователь питания Quick 220 ^® для систем 120–240 В?

1. Сначала проверьте розетку на 110/120 В с помощью тестера напряжения, чтобы убедиться, что розетка правильно подключена и в цепи нет прерывателя замыкания на землю. (Конвертеры Quick 220 ^® поставляются с одним в коробке.)
2. Вставьте шнур питания в только что проверенную розетку 110–120 В
3. Вставьте другой шнур питания в другую розетку на 110/120 В. При необходимости используйте удлинитель соответствующей длины. (Две розетки, скорее всего, будут далеко друг от друга.)
4. Желтый индикатор на передней крышке загорается, когда второй шнур питания подключен к другой розетке независимой противофазной цепи. Если лампа не загорается, пробуйте разные розетки, пока не загорится. Независимая противофазная цепь электрически не совпадает по фазе на 180 градусов с первой. Системы Quick 220® автоматически проверяют это, не требуя специальных знаний или действий с вашей стороны.
5. Наконец, подключите прибор к розетке 220/240 В, созданной преобразователем, и начните пользоваться.

Ознакомьтесь с документом Quick 220 ^® «Требования к электропитанию» для получения дополнительной информации о преобразователях мощности систем Quick 220 ^® и требованиях.



Все еще недостаточно мощности?

Quick 220 ^® Системы рассчитаны на 15 или 20 ампер, в зависимости от модели. Более высокая сила тока недоступна, потому что электрическая мощность в обычных 120-вольтовых цепях не будет поступать при силе тока выше этих пределов. 20 ампер и более требуют специальной проводки для профессионального монтажа.

На этом мы подошли к концу нашего окончательного руководства по преобразователям 110 В в 220 В. Мы хотим, чтобы это был развивающийся ресурс. Итак, если у вас все еще есть вопросы о преобразователях 120 В в 240 В без ответа, оставьте комментарий ниже, сообщив нам об этом. Мы обновим этот пост, добавив ваш вопрос и наш ответ, чтобы дополнить этот пост и расширить знания будущих читателей.

Если вы не уверены, какое напряжение или какие системы Quick 220 ^® вам нужны, заполните наш простой опросник или свяжитесь с нами для получения помощи, мы будем рады услышать от вас.

Телефон: 1-800-347-0394 (США и Канада) или 1-602-938-6057

Факс: 1-602-862-0215 ​​

9004 6 Электронная почта:  [email protected]



Как рассчитать безопасную электрическую нагрузку

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным профсоюзным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.02.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. и является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и журналист, которая работала в различных онлайн-новостях и СМИ, писала и редактировала темы, включая науку об окружающей среде и комнатные растения.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

У всех нас дома есть гора электроприборов, и многие из них, если не все, имеют какой-то двигатель. Это могут быть печи, посудомоечные машины, кондиционеры, отстойники, мусоропроводы и микроволновые печи.

Согласно электрическому кодексу, каждому из этих моторизованных гаджетов нужна отдельная цепь только для их собственного использования. Постоянные нагревательные приборы также несут довольно большую электрическую нагрузку, и для большинства из них требуются собственные выделенные цепи. Разрешение этим приборам совместно использовать цепь с другими устройствами может легко перегрузить цепь, поскольку по своей природе они потребляют довольно большую мощность, особенно при первом запуске.

В старых домах, в которых не обновлялась проводка, такие приборы часто устанавливаются в цепях, общих с другими устройствами, и в таких ситуациях довольно часто срабатывают автоматические выключатели или перегорают предохранители.

Вот некоторые из приборов, для которых могут потребоваться специальные электрические цепи (уточните точные требования в местных строительных нормах и правилах):

• Микроволновая печь
• Электрическая духовка
• Вывоз мусора
• Посудомоечная машина
• Стиральная машина
• Компактор для мусора
• Холодильник
900 29 Комнатный кондиционер
• Печь
• Электрические водонагреватели
• Электрические плиты
• Электрическая сушилка для белья
• Центральный кондиционер

Так как же узнать, какой размер цепи требуется для каждого устройства? Например, если вы занижаете мощность цепи, питающей большой центральный кондиционер, вы можете столкнуться с ситуацией, когда автоматический выключатель вашего кондиционера срабатывает всякий раз, когда он работает на максимальной мощности. Расчет правильного размера для выделенной цепи устройства включает в себя расчет максимальной потребляемой мощности, которая будет размещена в цепи, а затем выбор размера цепи, который соответствует этой потребности, плюс запас для безопасности.

Емкость контура

Вычисление электрических требований или спроса прибора начинается с понимания простой зависимости между амперами, ваттами и вольтами — тремя ключевыми средствами измерения электричества. Принцип соотношения, известный как закон Ома, гласит, что сила тока (А) x вольт (В) = ватт (Вт). Используя этот простой принцип соотношения, вы можете рассчитать доступную мощность цепи любого заданного размера:

• 15-амперная 120-вольтовая цепь : 15 А x 120 В = 1800 Вт
• 20 А, 120 В : 20 А x 120 В = 2400 Вт
• 25 А, 120 В схема : 25 ампер x 120 вольт = 3000 Вт
• 20 А, 240 В, цепь : 20 А x 240 В = 4800 Вт
• 25 А, 240 В, цепь : 25 А x 240 В = 6,0 00 Вт
• 30 А 240 В цепь : 30 ампер x 240 вольт = 7200 ватт
• 40-амперная 240-вольтовая цепь : 40 ампер x 240 вольт = 9 600 ватт
• 50 ампер 240 вольт цепь : 50 ампер x 240 вольт = 12 000 ватт
• 60 ампер 240- Цепь напряжения : 60 ампер x 240 вольт = 14 400 Вт

Простую формулу A x V = W можно переформулировать несколькими способами, например, W ÷ V = A или W ÷ A = V.

Ель / Микела Буттиньол

Как рассчитать требуемую нагрузку цепи

Выбор правильного размера для выделенной цепи прибора включает в себя довольно простую арифметику, чтобы убедиться, что потребление электроэнергии устройством находится в пределах мощности цепи. Нагрузка может быть измерена либо в амперах, либо в ваттах, и ее довольно легко рассчитать на основе информации, напечатанной на этикетке с техническими характеристиками двигателя устройства.

Номинальные характеристики двигателей указаны на боковой стороне двигателя. В нем указаны тип, серийный номер, напряжение переменного или постоянного тока, число оборотов в минуту и, самое главное, номинальная сила тока. Если вы знаете напряжение и номинальную силу тока, вы можете определить мощность или общую мощность, необходимую для безопасной работы этого двигателя. Как правило, на лицевой панели отопительных приборов указана их номинальная мощность.

Пример расчета схемы

Например, подумайте о простом фене мощностью 1500 Вт, работающем от 120-вольтовой ответвленной сети в ванной комнате. Используя W ÷ V = вариант закона Ома, вы можете рассчитать, что 1500 ватт ÷ 120 вольт = 12,5 ампер. Ваш фен, работающий на максимальном нагреве, может потреблять 12,5 ампер мощности. Но если учесть, что вытяжной вентилятор и светильник для ванной также могут работать одновременно, то можно увидеть, что 15-амперная цепь для ванной комнаты с общей мощностью 1800 Вт может с трудом справиться с такой нагрузкой.

Давайте представим, что в нашем образце ванной комнаты есть вытяжной вентилятор мощностью 120 Вт, светильник с тремя лампочками по 60 Вт (всего 180 Вт) и электрическая розетка, к которой можно подключить фен мощностью 1500 Вт. они могут легко потреблять энергию одновременно. Вероятная максимальная нагрузка на эту схему может достигать 1800 Вт, что соответствует максимуму, с которым может справиться 15-амперная схема (обеспечивающая 1800 Вт). Но если вы поместите одну 100-ваттную лампочку в светильник в ванной, вы создадите ситуацию, когда сработает автоматический выключатель.

Электрики обычно рассчитывают нагрузку цепи с 20-процентным запасом прочности, следя за тем, чтобы максимальная нагрузка на электроприборы и приспособления в цепи не превышала 80 процентов доступной силы тока и мощности, обеспечиваемой цепью. В нашем образце ванной 20-амперная схема, обеспечивающая мощность 2400 Вт, может довольно легко справиться с потребляемой мощностью 1800 Вт с 25-процентным запасом прочности. Это причина, по которой большинство электрических норм требует 20-амперной ответвленной цепи для обслуживания ванной комнаты. Кухни — еще одно место, где 120-вольтовые ответвления, обслуживающие розетки, практически всегда представляют собой 20-амперные цепи. В современных домах обычно только цепи общего освещения все еще подключаются как 15-амперные цепи.

Специализированные цепи устройств

Точно такой же принцип используется для расчета потребности в цепи, обслуживающей один прибор, такой как микроволновая печь, мусоропровод или кондиционер. Большая микроволновая печь со встроенным вентилятором и осветительным прибором может легко потреблять от 1200 до 1500 Вт мощности, а электрик, подключающий специальную цепь для этого прибора, скорее всего, установит 20-амперную цепь, обеспечивающую 2400 Вт доступной мощности. С другой стороны, большой измельчитель мусора мощностью 1 л.с., потребляющий 7 ампер (840 Вт), может легко обслуживаться специальной 15-амперной цепью с доступной мощностью 1800 Вт.

Тот же метод расчета можно использовать для любой выделенной цепи прибора, обслуживающей один прибор. Например, 240-вольтовый электрический водонагреватель мощностью 5500 Вт можно рассчитать так: А = 5500 ÷ 240, или А = 22,9. Но поскольку схема требует 20-процентного запаса прочности, схема должна обеспечивать ток не менее 27,48 А (120% от 22,9 = 27,48 А). Электрик установит 30-амперную 240-вольтовую цепь для обслуживания такого водонагревателя.

Большинство электриков будут немного увеличивать размер выделенной цепи, чтобы учесть будущие изменения. Например, если у вас довольно маленькая микроволновая печь мощностью 800 Вт, электрик обычно установит цепь на 20 ампер, хотя с этим прибором легко справится и схема на 15 ампер. Это сделано для того, чтобы схема могла работать с будущими устройствами, которые могут быть больше, чем те, которые у вас есть сейчас.
