Как подключить электродвигатель однофазный к сети 220 Вольт. Пуск и работа асинхронного двигателя на 220В на примере двигателя типа АВЕ 071-40У4 от стиральной машины Сибирь. Схема подключения.



Подключение однофазного асинхронного двигателя к сети 220в. Пуск однофазного двигателя от стиральной машины Сибирь от сети 220в. Двигатель от стиральной машинки Сибирь сделать под наждак (точило), торчат четыре провода. Как подключить

Электродвигатель типа АВЕ 071-40У4 от стиральной машины «Сибирь» имеет две обмотки — пусковую и рабочую, из снятого двигателя торчат четыре провода. Эти 4 провода необходимо «прозвонить» любым пробником или прибором, чтобы определить выводы каждой из обмоток. Далее на корпусе двигателя Вы можете прочитать, конденсатор какой емкости Вам потребуется для пуска однофазного асинхронного двигателя на 220 Вольт от стиральной машинки «Сибирь» — это конденсатор емкостью 6 микрофарад на напряжение 600 Вольт. Далее соединяете все по электрической схеме, представленной ниже. Если двигатель и конденсатор исправны, то все должно работать.

Ниже на фото представлено практическое воплощение способа подключения однофазного асинхронного двигателя на 220 Вольт и, в отличие от сказанного выше, здесь применен конденсатор не на 6 мкф 600В, а два параллельно соединенных конденсатора, емкость каждого из которых 4 мкф, что в сумме составит 8 мкф — ничего страшного, такая схема пуска тоже отлично работает. Если Вы захотите изменить направление вращения вала двигателя, т.е. осуществить реверс, то Вам необходимо просто поменять местами выводы обмотки В (см. схему электрическую принципиальную). Данную схему подключения можно использовать для изготовления из этого, или другого аналогичного асинхронного однофазного двигателя, точила (наждака). Удачи Вам!

********************************************************************************************************************************************

!!! СЕРЬЁЗНЫЕ ЗНАКОМСТВА С ИНОСТРАНЦАМИ !!!

********************************************************************************************************************************************

В категорию сайта «Техника и электротехника»

ВИНЕГРЕТ. РУ — Обо всем понемногу. ГЛАВНАЯ

Практические советы о том, как не перегореть электродвигатель

Подогрев двигателя

Существует много причин, по которым электродвигатель может начать нагреваться. Например, когда используется другой режим запуска, отличный от указанного на заводской табличке двигателя, это может привести к перегреву двигателя и последующему повреждению двигателя.

Практические советы о том, как не перегореть электродвигатель

Из-за высоких пусковых токов на асинхронных электродвигателях время, необходимое для ускорения высокоинерционных нагрузок, приведет к внезапному повышению температуры двигателя.Если интервал между последовательными запусками очень короткий, обмотки двигателя могут перегреться, что приведет к некоторому повреждению или сокращению срока их службы.

На температуру обмотки двигателя влияет тепло, поступающее от различных источников. Эти источники могут быть внутренними по отношению к двигателю в результате его работы, или они могут быть внешними по отношению к двигателю в результате его окружающей среды. На температуру также влияет способность двигателя рассеивать это тепло.

Давайте обсудим наиболее важные темы, связанные с нагревом асинхронного двигателя:

1. 1. Нагрев обмотки
      1. Потери
      2. Тепловыделение
      3. Температура наружной поверхности двигателя
   2. Срок службы мотора
   3. Классы изоляции
   4. Измерение повышения температуры обмотки
   5. Применение электродвигателя приводит к перегреву
      1. General
      2. Вариации нагрузки двигателя
      3. Повторяющиеся запуска и остановки
      4. Инерция нагрузки
      5. Колебания напряжения и частоты
      6. Работа с преобразователями частоты
      7. Недостаточная высота
      8. Плохая вентиляция

1.Нагрев обмотки

1,1 потери

Эффективная или полезная выходная мощность, подаваемая двигателем на конце вала, ниже, чем мощность, потребляемая двигателем от источника питания, т. е. эффективность двигателя всегда ниже 100%.

Разница между входом и выходом представляет потерь, которые преобразуются в тепло . Это тепло нагревает обмотки и поэтому должно быть снято с двигателя, чтобы избежать чрезмерного повышения температуры.

Этот отвод тепла должен быть обеспечен для всех типов двигателей.

В автомобильном двигателе, например, в двигателях с воздушным охлаждением тепло, выделяемое внутренними потерями, должно быть удалено из блока двигателя потоком воды через радиатор или вентилятор.

Вернуться к содержанию ↑

1,2 Тепловыделение

Тепло, создаваемое внутренними потерями, рассеивается в окружающем воздухе через внешнюю поверхность рамы. В полностью закрытых двигателях этому рассеиванию обычно способствует вентилятор, установленный на валу.

Хорошее тепловыделение зависит от:

1. КПД вентиляционной системы
2. Общая площадь рассеяния тепла рамы
3. Разница температур между внешней поверхностью рамы и окружающим воздухом (т _{, экстр.} — т, _{, а} )

Рекомендации

Действие № 1 — Хорошо спроектированная система вентиляции, а также эффективный вентилятор, способный пропускать большой объем воздуха, должны направлять этот воздух по всей окружности рамы для достижения необходимого теплообмена.

Большой объем воздуха абсолютно бесполезен, если ему позволено распространяться, не отводя тепло от двигателя .

Действие № 2 — Площадь рассеяния должна быть максимально большой. Однако двигатель с очень большой рамой требует очень большой площади охлаждения и, следовательно, станет слишком дорогим, слишком тяжелым и требует слишком много места для установки.

Чтобы получить максимально возможную площадь, при этом сохраняя размеры и вес минимальными (экономическое требование), охлаждающих вентиляторов установлены вокруг рамы .

Действие № 3 — Эффективная система охлаждения — это система, которая способна рассеивать максимально возможное количество тепла через наименьшую площадь рассеяния.

Следовательно, необходимо, чтобы внутреннее падение температуры, показанное на рисунке 7.1, было минимизировано. Это означает, что хороший теплообмен должен происходить изнутри на внешнюю поверхность двигателя.

Как объяснено, цель состоит в том, чтобы уменьшить внутреннее падение температуры (т.е.улучшить теплопередачу), чтобы получить максимально возможное падение температуры наружного воздуха, необходимое для хорошего отвода тепла.

Внутреннее падение температуры зависит от различных факторов, которые показаны на рисунке 1, где температуры определенных важных областей показаны и объяснены следующим образом:

Рисунок 1. Внутреннее падение температуры зависит от различных факторов

Где:

A — Самая горячая точка намотки находится в центре пазов, в которых выделяется тепло в результате потерь в проводниках.

AB — Падение температуры происходит из-за теплопередачи от самой горячей точки к внешним проводам . Поскольку воздух является очень плохим проводником тепла, очень важно предотвращать пустоты внутри пазов, то есть обмотки должны быть компактными и идеально пропитанными лаком.

B — Падение температуры через изоляцию прорези, контакт изоляционного материала с проводниками и контакт с сердечниками.

Благодаря использованию современных материалов теплоизоляция значительно улучшает теплопередачу.Идеальная пропитка улучшает контакт с внутренней стороной, устраняя пустоты. Идеальное выравнивание слоистых материалов улучшает контакт с внешней стороной, устраняя слои воздуха, которые негативно влияют на теплообмен.

г. до н.э. — Падение температуры при прохождении через статор материала расслоения.

C — Понижение температуры при контакте между сердечником статора и рамой. Теплопередача зависит от идеального контакта между деталями, хорошего выравнивания расслоений и точности обработки рамы.

Неровные поверхности оставляют пустые места, что приводит к плохому контакту и, следовательно, к плохой теплопередаче .

CD — Понижение температуры при передаче по толщине рамы.

Благодаря современному дизайну, использованию первоклассного материала, улучшенным производственным процессам и постоянному контролю качества, электродвигатели ДОЛЖНЫ обеспечивать отличные свойства теплопередачи от двигателя внутрь к наружу, таким образом устраняя «горячие точки» в обмотках .

Вернуться к содержанию ↑

1,3 Температура наружной поверхности двигателя

На рисунке ниже показаны рекомендуемые места, где температуру внешней поверхности электродвигателя следует проверять с помощью калиброванных приборов для измерения температуры:

Рисунок 2 — Рекомендуемые места, где следует проверять температуру внешней поверхности электродвигателя

Важно! Измерьте также температуру окружающей среды (при макс.расстояние 1 м ( от мотора).

Вернуться к содержанию ↑

2.

Срок службы мотора

Как вы уже знаете, полезный срок службы двигателя зависит почти исключительно от срока службы изоляции обмотки .

Срок службы двигателя зависит от многих факторов, таких как влажность, вибрация, агрессивные среды и другие. Среди всех этих факторов наиболее важным является рабочая температура используемых изоляционных материалов.

Вы должны знать, что при увеличении на 8-10 градусов выше номинального температурного класса системы изоляции может сократить срок службы двигателя вдвое.

Говоря об уменьшении полезного срока службы двигателя, мы не говорим о высоких температурах, когда система изоляции горит, а обмотка внезапно разрушается. Для срока службы изоляции это означает постепенное старение изоляционного материала, который становится сухим, теряя свои изоляционные свойства до тех пор, пока не сможет выдержать приложенное напряжение.

Это приводит к выходу из строя системы изоляции и последующему короткому замыканию обмоток.

Опыт показывает, что изоляционная система имеет практически неограниченный срок службы, если температура поддерживается ниже определенного предела, если этот предел температуры превышен, срок службы изоляции будет сокращаться при повышении температуры.

Этот температурный предел значительно ниже температуры «горения» системы изоляции и зависит от типа используемого изоляционного материала.

Этот предел температуры относится к самой горячей точке в системе изоляции, но не обязательно ко всей обмотке. Одного слабого места во внутренней части обмоток будет достаточно для разрушения системы изоляции.

Рекомендуется использовать датчики температуры в качестве дополнительных защитных устройств для электродвигателя. Эти защитные устройства обеспечат более длительный срок службы и большую надежность процесса.

Настройка сигнализации и / или отключения должна выполняться в соответствии с температурным классом двигателя.

Вернуться к содержанию ↑

3.

Классы изоляции

Определение класса изоляции

Как уже упоминалось ранее, предел температуры зависит от типа используемого материала. Чтобы соответствовать стандартам, изоляционный материал и системы изоляции (каждая из которых образована комбинацией нескольких материалов) сгруппированы в ИЗОЛЯЦИОННЫЕ КЛАССЫ .

Каждый из них определяется конкретным пределом температуры , т.е.е. самой высокой температурой, которую изоляционный материал или система могут выдерживать непрерывно, не влияя на срок его службы.

Классы изоляции, используемые для электрических машин, и соответствующие им пределы температуры соответствуют МЭК 60034-1 :

• Класс A (105 ºC)
• Класс E (120 ºC)
• Класс B (130 ºC)
• Класс F (155 ºC)
• Класс H (180 ºC)

Вернуться к содержанию ↑

4.Измерение повышения температуры обмотки

Было бы довольно трудно измерить температуру обмотки с помощью термометров или термопар, так как температура отличается от одного места к другому, и невозможно узнать, находится ли точка измерения рядом с самым горячим местом.

Наиболее точный и надежный метод определения температуры обмотки — это путем измерения и изменения сопротивления обмотки как функции температуры .

Измерение повышения температуры методом сопротивления для медных проводников рассчитывается по следующей формуле:

где:

• Δt — повышение температуры;
• т ₁ — температура обмотки перед испытанием, которая должна быть практически равна охлаждающей среде, измеренная термометром;
• т ₂ — температура обмотки по окончании испытания;
• т, _{, а} , — температура охлаждающей среды при завершении испытаний;
• R ₁ — сопротивление обмотки до испытания;
• R ₂ — сопротивление обмотки в конце испытания.

Вернуться к содержанию ↑

5. Применение электродвигателя

5.

1 Общая информация

Температура самой горячей точки в обмотке должна поддерживаться ниже максимально допустимой температуры для класса изоляции. Общая температура представляет собой сумму температуры окружающей среды, плюс повышение температуры (∆t) плюс разница, существующая между средней температурой обмотки и самой горячей точкой.

Стандарты двигателей

определяют максимальное повышение температуры ∆t , поэтому температура самой горячей точки остается в допустимых пределах, исходя из следующих соображений:

1. Температура окружающей среды не должна превышать 40 ºC , в соответствии со стандартом.Выше этого значения условия труда рассматриваются как особые условия эксплуатации.
2. Разница между средней температурой обмотки и самой горячей точкой не сильно отличается от двигателя к двигателю, и ее значение, указанное в стандарте, составляет 5 ºC для классов A и E, 10 ºC для классов B и F и 15 ºC для класса H .

Поэтому в стандартах на двигатели указана максимально допустимая температура окружающей среды , равная , а также максимально допустимое повышение температуры для каждого класса изоляции.Таким образом, температура самой горячей точки косвенно ограничена.

Цифры и допустимый температурный состав для самой горячей точки показаны в таблице 1 ниже:

Таблица 1 — Температурный состав как функция класса изоляции

Класс изоляции		A	E	B	F	H
Температура окружающей среды	° C	40	40	40	40	40
∆t = повышение температуры (метод сопротивления)	° C	60	75	80	105	125
Разница между самой горячей точкой и средней температурой.	° C	5	5	10	10	15
Итого: температура самой горячей точки	° C	105	120	130	155	180

Вернуться к оглавлению ↑

5,2 вариации нагрузки двигателя

Двигатель, работающий с номинальной нагрузкой или выше, будет генерировать больше тепла и будет иметь более высокий рост температуры, чем двигатель, работающий на меньшей мощности, чем указанная в паспортной мощности.

См. Таблицу 2 с типичными рабочими данными для приложения, требующего непрерывной работы 1150 л.с., при установке двигателя с рабочим коэффициентом 1,15 и мощностью 10005 л.с. первоначально может стоить на 11% меньше, чем при установке машины с коэффициентом обслуживания 1,050 при 1250 л.с.

Таблица 2 — Повышение температуры и КПД 1250 л.с. против вариаций двигателя 1000 л.с.

Номинальная HP	% от Номинальная Нагрузка	Фактический HP	Темп. Повышение ** (° C)	Мотор КПД	Относительно Изоляция Жизнь	Относительно Стоимость
1000	115	1150	90,0	94,2	1,0	1,00
1000	100	1000	71.0	94,6	3,8
1000	75	750	47,8	94,9	19,5
1000	50	500	32,7	94,4	> 20
1250	100	1250	80,0	94,8	2,0 ​​	1,11
1250	92	1150	70.3	95,0	3,9
1250	80	1000	56,6	95,2	10,7
1250	60	750	42,0	94,8	> 20
1250	50	625	36,6	94,7	> 20

** Повышение температуры на сопротивление

Тем не менее, больший двигатель будет иметь 3. В 9 раз больше ожидаемого срока службы изоляции и на 0,8% (95,0 — 94,2) большей эффективности , что, вероятно, приведет к снижению стоимости жизненного цикла.

Обратите внимание, что для непрерывной работы при 1000 л.с. двигатель большего размера будет иметь примерно в 2,8 раза больше ожидаемого срока службы (10,7, деленного на 3,8) и КПД на 0,6% (на 95,2 меньше, чем на 94,6).

Для большинства конструкций асинхронных двигателей характерно, что КПД нагрузки выше, чем КПД при полной нагрузке. И наоборот, эффективность на 1.15 Сервисный коэффициент обычно ниже, чем при номинальной нагрузке.

Вернуться к содержанию ↑

5.3 Повторяющиеся пуски и остановки

Когда двигатель запускается под нагрузкой , он обычно потребляет ток, в шесть-семь раз превышающий нормальный, при ускорении нагрузки . Это приводит к высоким краткосрочным потерям меди и накоплению тепла.

Если затем двигатель останавливается и затем перезапускается до того, как он успел остыть, ситуация усугубляется.

Повторяющиеся пуски и остановки в течение короткого промежутка времени всегда будут оказывать вредное влияние на срок службы обмотки двигателя. — особенности будут зависеть от частоты пусков и остановок, характера нагрузки.

Вернуться к содержанию ↑

5,4 Инерция нагрузки

NEMA определяет стандартные значения инерции для каждого номинального двигателя. Запуск нагрузок с большей инерцией вызовет дополнительное накопление тепла во время ускорения, что может повлиять на срок службы изоляции.

Такие применения должны быть проверены у производителя двигателя , чтобы убедиться в правильности конструкции для конкретного применения .

Вернуться к содержанию ↑

5.5 Колебания напряжения и частоты

Колебания напряжения или частоты системы могут вызвать дополнительное нагревание и привести к преждевременному выходу из строя обмотки.

NEMA указывает, что двигатели подходят для следующих вариантов:

1. ± 10% напряжения при номинальной частоте
Частота
2. ± 5% при номинальном напряжении
3. максимум 10% (абсолютные значения) в сочетании с 5% пределом по частоте.

Изменения за этими пределами могут привести к повреждению обмоток двигателя в зависимости от конструкции двигателя .Двигатель с высокой плотностью потока будет более подвержен влиянию условий перенапряжения, поскольку потери в сердечнике возрастут.

Двигатели с более низкой плотностью потока будут в большей степени зависеть от увеличения тока в условиях напряжения.

Чрезмерная частота может привести к перегрузкам двигателей, приводящих в движение центробежные машины; тогда как недостаточная частота может привести к повреждению из-за неэффективного охлаждения двигателей, приводящих в действие постоянные крутящие нагрузки.

Аналогичным образом, дисбаланс более 1% в фазовых напряжениях вызовет токов обратной последовательности, что может привести к перегреву ротора наряду с увеличением температуры обмотки двигателя, уровнями шума и вибрации .

Вернуться к содержанию ↑

5.6 Работа с преобразователями частоты

Работа с приводом с регулируемой скоростью часто приводит к появлению гармоник в двигателе, что может привести к перегреву и локализованным горячим точкам. Гармоники из «грязной» системы питания, даже если сам двигатель не используется с приводом, могут иметь тот же эффект.

По этой причине двигатели , используемые на приводах с регулируемой скоростью, обычно не имеют коэффициента обслуживания больше 1.0

Обычно указываются такие двигатели: «Повышение на 90 ° с помощью RTD при номинальной нагрузке (1,0 SF) на синусоидальной частоте 60 Гц, пригодное для повышения класса F при использовании на преобразователе».

При отсутствии сервисного коэффициента требуется дополнительный коэффициент безопасности 25 ° для компенсации нагрева от гармоник и снижения вентиляции на более низких скоростях. Следовательно, двигатель, используемый на приводе с номинальной нагрузкой, будет обычно работать горячее, чем его неиспользуемый аналог, , и будет иметь меньший ожидаемый срок службы изоляции .

Моторы

, специально разработанные для использования с приводами, могут быть компенсированы за счет использования воздуходувок, рам большого размера и / или специальных материалов.

Вернуться к содержанию ↑

5,7 Недостаточная высота

Двигатели, работающие на высотах выше 3300 футов, будут подвержены повышению температуры на градусов выше, чем двигателям на уровне моря , поскольку окружающий воздух менее плотный и, следовательно, будет рассеивать меньше тепла.

Рекомендуется использовать следующие коэффициенты снижения номинальной мощности, указанные на паспортной табличке, при работе двигателя на больших высотах:

1. 3% между 3300 и 5000 футами
2. 6% между 5000 и 6600 футами
3. 10% между 6600 и 8300 футами
4. 14% между 8300 и 9900 футами

Вернуться к содержанию ↑

5.8 Плохая вентиляция

Двигатели, которые работают в нечистых или очень ограниченных условиях , которые препятствуют надлежащей вентиляции двигателя , будут подвергаться перегреву и сокращению срока службы.

Вернуться к содержанию ↑

Список литературы //

1. Спецификация электродвигателей по WEG
2. Срок службы двигателя: влияние нагрузки, коэффициента обслуживания и повышения температуры на срок службы изоляции. Брюс Кэмпбелл и Хосе Галлено

---

Смотрите также

• Как поднять мощность двигателя на ховере
• Двигатель на газель какой лучше
• Как снизить расход масла в двигателе
• Почему бензиновый двигатель работает как дизельный на холостых
• Как подобрать конденсатор для трехфазного двигателя таблица
• Какое масло лучше заливать в двигатель уаз 469
• Как часто менять масло в двигателе ваз 2114
• Как сделать вечный двигатель
• Двигатель от какой иномарки подходит на ниву
• Как подключить конденсатор к двигателю
• Как запустить асинхронный двигатель 380 на 220 3квт

4Аут80в2 16ухл4 схема подключения

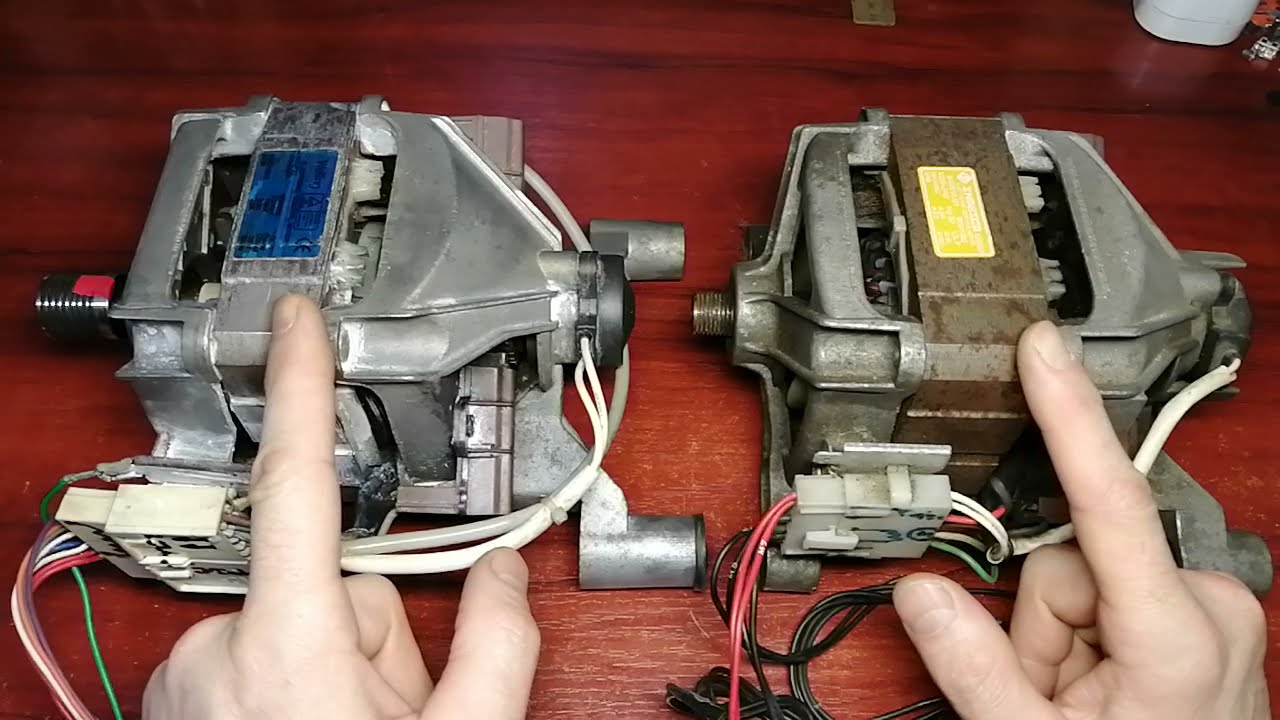

Подключаем двигатель от старой стиральной машины

С развитием бытовой техники современные стиральные машины автоматы, очень быстро поселились в квартирах и домах, стали хорошими помощниками современных домохозяек. Старые стиральные машины из за ненадобности переехали в гаражи и кладовки. Если у вас сохранился двигатель от старой советской стиральной машины, то вы можете найти ему хорошее применение. Сделайте из него точильный станок и вы сможете затачивать ножи, топоры и другие режущие инструменты.
Немного порывшись в своей кладовке, я отыскал рабочий двигатель АЕП-16УХЛ4 от старой советской стиральной машины, он был снят со стиральной машины и тихо пылился на заваленной всяким хламом полке. Когда то я хотел с него сделать точило, поэтому на валу двигателя одета переходная втулка для наждачного круга выточенная знакомым токарем. Сейчас я вам расскажу, как его подключить.

Для запуска двигателя используется специальное трех контактное реле РТК-1-3УХЛ4.

Прежде чем, что либо подключать надо мультиметром прозвонить обмотки. У двигателя имеется две обмотки «пусковая» и «рабочая». Сопротивление пусковой обмотки 26 ом. Сопротивление рабочей обмотки 13 ом, то есть в два раза меньше сопротивления пусковой. Короче, обмотка с малым сопротивлением «Рабочая», а с большим сопротивлением «Пусковая».

На этом рисунке изображена схема подключения двигателя АЕП-16УХЛ4 от стиральной машины. Чтобы заставить двигатель вращаться в другую сторону, надо поменять местами выводы пусковой обмотки.

В итоге у меня получилось точило из двигателя от старой стиральной машины. Надеюсь, что и у вас все получится.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как подключить двигатель от старой стиральной машины.

Однофазные двигатели — это электрические машины небольшой мощности. В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки.

Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

Рис. 1. Рабочая и пусковая обмотки однофазного двигателя

А теперь несколько примеров, с которыми вы можете столкнуться:

Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая. Подключается все просто, на толстые провода подается 220в. И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку. Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов. Кончик, который показывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор. В этом примере направление вращения, вы уже не измените, какое есть такое и будет. Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.

Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только. В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя, также осуществляется через конденсатор.

Стиральные машины типа СМР

Стиральная машина «Рига-17»

Внешний вид стиральной машины представоен на фото слева. Схема приведена на рис.5. В схему входят пускозащитное реле типа РТК, электродвигатель М типа АД180-4/71 с пусковой обмоткой L1 и рабочей обмоткой L2, реле времени КТ типа РВ-6, переключатель режима работы машины S типа ПСМ-10. Включение машины осуществляется поворотом ручки-указателя реле времени. Отключение машины происходит автоматически по истечении установленного времени. Для пуска и защиты от перегрузок двигателя стиральная машина снабжена автоматическим пускозащитным реле типа РТК. Переключатель режимов работы ПСМ-10 можно увидеть на фото слева. Внешний вид реле РВ-6 представлен на фото справа. На некоторых сайтах можно встретить предложения о продаже таких реле. Например, здесь https://www.gmbm-shop.ru/index.php?product > Мелкие детали данных изделий можно посмотреть в увеличенном виде, нажав на каждую из фотографий. Вообще говоря, стиральных машин каждого вида много и рассматривать их все смысла нет, поскольку их выпуск в свое время ограничивался разнообразием применяемых двигателей и реле. К тому же многие машинки, несмотря на их разные названия, имеют одинаковый внешний вид и алгоритм работы. Например, представленная на фото стиральная машина «Рига-17» и, скажем, «Киргизия-4» и меют одинаковый внешний вид и различаются только используемым двигателем. В «Киргизия-4» это двигатель типа АЕР16УХЛ4. Хотя были и сложные для того времени машинки, вроде «Вятка-автомат». К тому же на просторах интернета можно без труда все это найти, а мы, чтобы облегчить вам поиск информации по данной ретротехнике , приведем в конце необходимую литературу по данному вопросу, с помощью которой и создавалась, собственно, эта страничка, а также сводную таблицу по используемому электрооборудованию в различных моделях стиральных машин. А на фото ниже можно увидеть в разобранном виде реле времени РВ-6А и пускозащитное реле РТК.

пятница, 19 февраля 2021 г.

«Метод Научного Тыка» или Как подключить двигатель от стиральной машины.

Всем привет.

В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин.

Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой)

Особых трудностей с подключением и запуском у меня не возникало. При подключении я иногда пользовался омметром (чтобы найти пусковую и рабочую обмотки).

Но чаще использовал свой опыт и метод «научного тыка» %)))

Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))).

Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали :).

Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток.

Но в реальности не всегда так получается, а «кто не рискует . » — ну вы поняли :).

Почему я об этом говорю ? Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть: Rorsheh ia

Я пытался запускать как вы сказали через пусковое реле,(Кратковременно коснулся провода) но через некоторое время работы он начинает дымить и греться. МУльтиметра у меня нет, поэтому не могу проверить сопротивление обмоток(

Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно.

Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера.

Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках.

Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения.

В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора

использовался двигатель
180 Вт, 1350 — 1420 об/мин
.

Как правило такой тип двигателя имел 4 раздельных вывода

(пусковая и рабочая обмотки) и подключался через
пуско-защитное
реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.

Раздельные выводы пусковой и рабочей обмотки позволяли получить возможность реверса

(для разных режимов стирки и предотвращения скручивания белья).

Для этого в машинах поздних моделей был добавлен простой командаппарат, коммутирующий подключение двигателя.

Встречаются двигатели мощностью 180 Вт, у которых пусковая и рабочая обмотка соединялись в средине корпуса

, и на верх выходило только три вывода (фото 2)

Второй тип

двигателей использовался в приводе
центрифуги
, поэтому он имел большие обороты, но меньшую мощность —
100-120 вт, 2700 — 2850 об/мин.
Двигатели центрифуг обычно имели постоянно включенный, рабочий
конденсатор.
Поскольку центрифугу не было необходимости реверсировать, то соединение обмоток как правило делалось в средине двигателя. На верх выходило
только 3 провода.
Часто у таких двигателей
обмотки одинаковы
, поэтому замер сопротивления показывает примерно одинаковые результаты, например между 1 — 2 и 2 — 3 выводом омметр покажет 10 Ом, а между 1 — 3 — 20 Ом.

В этом случае вывод 2 — будет средней точкой в которой сходятся выводы первой и второй обмоток.

Двигатель подключается следующим образом: выводы 1 и 2 — в сеть, вывод 3 через конденсатор на вывод 1.

По внешнему виду двигатели Активаторов и Центрифуг — очень похожи, так как часто для унификации использовались одинаковые корпуса и магнитопроводы. Двигатели отличались только типом обмоток и количеством полюсов.

Существует и третий вариант запуска, когда конденсатор подключается только на момент пуска

, но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду.

Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление.

Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки.

Это можно определить как замером сопротивления

обмоток, так и
визуально
—
пусковая обмотка
имеет провод
меньшего сечения
и ее
сопротивление — выше
,

Если оставить пусковую обмотку включенной на несколько минут

, она может
перегореть
, так как при нормальной работе
она подключается только на несколько секунд.
Например сопротивление пусковой обмотки может быть 25 — 30 Ом, а сопротивление рабочей — 12 — 15 Ом.

Во время работы пусковая обмотка — должна быть отключена

иначе двигатель будет гудеть, греться и быстро «пустит дым».

Стиральные машины типа СМП

Стиральная машина «Рига-15» СМП-1,5

Электрическая схема стиральной машины «Рига-15» и ее центрифуги представлены на рис. 5а, б. В электросхему стиральной машины входят электродвигатель М1 типа АД80-4/71С с пусковой ПО и рабочей РО обмотками, пускозащитное реле типа РТК, реле времени В1 типа РВ-6, переключатель серии ПМЭ10, клеммная колодка КЛ и штепсельное соединение Ш. В электросхему центрифуги входят электродвигатель М2 типа АВЕ-07-4ц с пусковым конденсатором С, пакетный выключатель В3 и штепсельное соединение Ш.В зависимости от режима стирки будут соединены следующие контакты:

Стиральная машина «Аурика-80» СМП-2

Стиральная машина «Аурика-80» выпускалась в трех исполнениях. Исполнение 1 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 115В и 60Гц; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б1 на 115В и 60Гц; защитного реле РТ типа РТ-10-3,3; конденсаторов С1 и С2 типа К42-19; микровыключателя МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при обслуживании и эксплуатации; реле времени РВ типа РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2. Электрооборудование исполнения 2 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 220В; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б на 220В; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя МП типа МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при эксплуатации; реле времени РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2 и автотрансформатора ТР типа АПБ-630. Электрооборудование стиральной машины «Аурика-80» исполнения 3 сомтоит из электродвигателя М1 (рис.6) привода активатора типа АВЕ-071-4; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя блокировки крышки центрифуги МП типа МП 2101; реле времени РВ типа РВ-6А, предназначенного для включения и автоматического отключения машины; шнура ШБВЛ-2.

Стиральная машина «Сибирь-6» СМП

Электрическая схема стиральной машины «Сибирь-6» показана на рис.7. Для привода активатора в стиральной машине использован электродвигатель М1 типа АВЕ-071-4С мощностью 180 Вт и частотой вращения 1350об/мин. Вращение ротора центрифуги осуществляется электродвигателем М2 типа ДАО-ЦУ4 мощностью 120 Вт и частотой вращения 2700об/мин. В машине установлено блокирующее устройство, которое при открывании крышки центрифуги воздействует на микровыключатель МП и отключает электродвигатель привода центрифуги. В схеме также использованы микровыключатель МП серии МП-2102, два реле времени РВ-1 и РВ-2 из серии РВ-6, тепловое реле Р типа РТ-10, конденсатор С1 серии КБГ-МН-2-600В емкостью 4мкФ, С2 и С3 также типа КБГ-МН-2-600В емкостью 4мкФ, К1 и К2 — левая и правая колодки, П переключатель серии ПСМ-10.

Стиральная машина «Сибирь-7Б»

Электрическая схема стиральной машины «Сибирь-7Б» работает от сети 220В. Электродвигатель М2 АВЕ-071-4с типа М191 стирального барабана приводится в движение замыканием контактов реле времени РВ2 типа РВ-30А при условии, если крышка стирального бака закрыта, и тем самым блокировочный микропереключатель МП2 типа МП2102 замкнут. Циклично-реверсивное вращение электродвигателя М2 обеспечивается программным устройством П, приводимым в движение электродвигателем М3 типа ДСМ2-П-220. Кулачок программного устройства П имеет два профиля. Один профиль кулачка размыкает контакты Л7-Л8 в рабочей цепи обмотки электродвигателя М2, обесточивая ее, а другой в этот период времени переключает контакты Л1-Л2 и Л5-Л6 цепи пусковой обмотки, меняя в ней направление тока. Электродвигатель М1 типа ДАО-Ц центрифуги приводится в движение при замыкании контактов реле времени РВ1 типа РВ-6. Если микропереключатель МП1 разомкнут (крышка бака центрифуги открыта), то двигатель будет обесточен. При повороте ручки реле времени РВ1 в положение «слив» микропереключатель МП3 замыкает цепь на электромагнит ЭМ МИС 1100 ЕУ3, который открывает клапан для слива жидкости. В этот период при открывани крышки бака центрифуги микропереключатель МП1 размыкается, обесточивает электромагнит ЭМ и клапан закрывается. Конденсаторы С1 и С2 типа КБГ МН-2-600 емкостью по 6 мкФ служат для сдвига фаз и создания вращающего момента электродвигателей. Тепловое реле РТ типа РТ-10 служит для предохранения обмоток двигателей от перегрева и короткого замыкания. В схеме используются колодки-контакты К1. К4 типа СМ7.011.04. На соединительном шнуре установлена вилка В на ток 6А и напряжение 220В.

Чаще всего к нашим домам, участкам, гаражам подведена однофазная сеть 220 В. Поэтому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В этой статье рассмотрим, как правильно сделать подключение однофазного двигателя.

Как подключить асинхронный двигатель на 220В

Так как питающие напряжения у различных потребителей могут различаться друг от друга, возникает необходимость переподключения электрооборудования. Сделать подключение асинхронного двигателя на 220 вольт безопасным для дальнейшей работы оборудования достаточно просто, если следовать предложенной инструкции.

На самом деле это не является невыполнимой задачей. Если сказать коротко, то все, что нам нужно, это правильно подключить обмотки. Существует два основных типа асинхронных двигателей: трехфазные с обмоткой звезда – треугольник, и двигатели с пусковой обмоткой (однофазные). Последние используются, например, в стиральных машинах советской конструкции. Их модель АВЕ-071-4С. Рассмотрим каждый вариант по очереди.

Асинхронный двигатель переменного тока имеет очень простую конструкцию по сравнению с другими видами электрических машин. Он довольно надежен, чем и объясняется его популярность. К сети переменного напряжения трехфазные модели включаются звездой или треугольником. Такие электродвигатели также различаются значением рабочего напряжения: 220–380 в, 380–660 в, 127–220 в.

Такие электродвигатели применяются на производстве, так как трехфазное напряжение чаще всего используется именно там. И в некоторых случаях бывает, что вместо 380 в есть трехфазное 220. Как их включить в сеть, чтобы не спалить обмотки?

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

• один с рабочей обмотки — рабочий;
• с пусковой обмотки;
• общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно). К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку.

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

• рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
• пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Переключение на нужное напряжение

Для начала необходимо убедиться в том, что наш двигатель имеет нужные параметры. Они написаны на бирке, прикрепленной у него сбоку. Там должно быть указано, что один из параметров – 220в. Далее, смотрим подключение обмоток. Стоит запомнить такую закономерность схемы: звезда – для более низкого напряжения, треугольник – для более высокого. Что это означает?

Увеличение напряжения

Предположим, на бирке написано: Δ/Ỵ220/380. Это значит, что нам нужно включение треугольником, так как чаще всего соединение по умолчанию – на 380 вольт. Как это сделать? Если электродвигатель в борне имеет клеммную коробку, то несложно. Там есть перемычки, и все, что нужно – переключить их в нужное положение.

Welcome To Lectures For Life

К недостаткам двигателей данного типа следует отнести пониженную надежность по сравнению с конденсаторными двигателями из-за возможного выхода из строя пусковой обмотки. Поэтому если есть ввод на В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора.

Подшипники качения нормальной точности, в частности шарикоподшипники радиальные однорядные легкой серии 6 —Ш, применяют, если имеются повышенные механические усилия, а уровень звука не входит в число лимитирующих факторов. Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на В.

Наиболее распространенной является параллельная схема соединения обмоток рис.

Получается нечто среднее между описанными выше вариантами. Имеется пара МУН-2 ,подскажите у них последовательное или паралельное. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Сколько концов выходит из двигателя. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети В. Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на В. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора.
