Подключение мотора от стиральной машины к 220

Если у вас дома остался двигатель от старой стиральной машины, нетрудно придумать, как его применить. Вы можете сделать из него точильную машину, а также использовать электромотор от машины для стирки белья и в строительстве. К примеру, при создании основания дома для предстоящего здания вы сможете сделать из него «вибратор», который понадобится при усадке бетонированного раствора. Его также можно использовать и в других целях. Двигатель способен крутить разнообразные насадки и приводить в движение разные механизмы.

Применяя собственную фантазию и умения в подобных процессах, вы сможете выдумать самые различные методы использования электродвигателя. И безусловно, при олицетворении каждого вида использования этого двигателя вам понадобится его подключить.

Прежде чем говорить о подсоединении мотора машины, необходимо понять, что он из себя представляет. Вероятно, кому-то схема подсоединения электродвигателя машины давно знакома, а кто-то услышит о ней в первый раз.

Виды электрических двигателей

Двигатель электрический — это функционирующая от электричества машина, перемещающая различные элементы с помощью привода. Производят асинхронные и синхронные агрегаты.

Синхронный двигатель

Ещё со школьной скамьи установлено, что при взаимном приближении магниты притягиваются или отталкиваются. Первый случай появляется у разноименных магнитных полюсов, 2-й — у одноименных. Разговор идёт о стабильных магнитах и постоянно организовываемом ими магнитном поле.

Кроме представленных, есть неустойчивые магниты. Все без исключения помнят пример из учебника: на рисунке представлен магнит в форме обычной подковы. Между его полюсами размещена рамка, сделанная в форме подковы с полукольцами. В рамку подавали ток.

Поскольку магнит отвергает одноименные и притягивает разные полюса, вокруг этой рамки появляется электромагнитное поле, что разворачивает её в вертикальном положении. В результате на нее действует обратный основному случаю по символу ток. Модифицированная полярность крутит рамку и снова отдаёт в горизонтальную область. На этом убеждении и сформирована работа синхронного электродвигателя.

В настоящей схеме ток подаётся на обмотку ротора, представленного рамкой. Источником, который создает электромагнитное поле, считаются обмотки. Статор осуществляет функции магнита. Кроме того, он сделан из обмоток либо из комплекта стабильных магнитов.

Частота вращения ротора такого электродвигателя такая же, как у тока, который подан на клеммы обмотки, т. е. они трудятся одновременно, что и дало наименование электродвигателю.

Асинхронный аппарат

Чтобы разобраться с принципом работы, вспоминаем картинку: рамка (но без полуколец) расположена между магнитными полюсами. Магнит сделан в форме подковы, окончания которой объединены.

Начинаем его медленно крутить вокруг рамки, наблюдая за происходящим. До какого-то момента перемещения рамки не наблюдается. Далее, при конкретном угле поворота магнита, она начинает вертеться за ним с быстротой меньшей, чем темп последнего. Работают они не одновременно, поэтому моторы именуются асинхронными.

В настоящем электродвигателе магнит — это помещённая электрообмотка в пазах статора, в который подан электроток. Ротор же считается рамкой. В его пазах присутствуют соединённые накоротко пластинки. Его так и именуют — короткозамкнутый.

Отличия электродвигателей

Внешне моторы распознать сложно. Их главное отличие составляет правило работы. Разнятся они и по сфере применения: синхронные более сложные по конструкции, используются для приведения в действие такого оснащения, как насосы, компрессора и пр., т. е. работающего с постоянной быстротой.

У асинхронных при нарастании перегрузки снижается частота верчения. Ими снабжается огромное количество приборов.

Плюсы асинхронных моторов

Электромотор, крутящий барабан — это сердце машины для стирки. Приводом в самых первых вариантах машинок существовали ремни, крутящие ёмкость с бельём. Однако на сегодняшний день асинхронный аппарат, преобразовывающий в механическую энергию электроэнергию, значительно усовершенствовался.

Чаще в схемах стиральных машинах присутствуют асинхронные двигатели, состоящие из статора, который не перемещается и предназначается одновременно магнитопроводом и несущей системой, и движущегося ротора, крутящего барабан. Функционирует асинхронный двигатель благодаря взаимодействию магнитных неустойчивых полей этих конструкций. Асинхронные моторы разделяются на двухфазные, которые встречаются реже, и трёхфазные.

К плюсам асинхронных аппаратов причисляют:

• незамысловатую систему;
• элементарное обслуживание, предусматривающее замену подшипников;
• периодическую смазку электродвигателя;
• бесшумную работу;
• условную невысокую стоимость.

Минусы, конечно, тоже есть:

• незначительный КПД;
• крупные масштабы;
• небольшая мощность.

Такие двигатели, как правило, имеют более низкую стоимость.

Подсоединение к стиральной машине

Как подключить двигатель к стиральной машине? Особенности, которые необходимо принимать во внимание, чтобы подсоединить электромотор от стиральной машины к сети 220 В:

• модель подключения показывает, что двигатель функционирует без пусковой обмотки;
• в схеме подсоединения нет также отправного конденсатора — для пуска он не требуется. Но провода к сети необходимо подключать строго в согласовании со схемой.

Каждый из данных двигателей рассчитан на 2 сетевых напряжения. Схем подсоединения для него имеется 2.

Подключить электромотор от стиральной машины можно:

Переключая обмотки, добиваются изменения номинала 1 напряжения в 2. При существующих у электродвигателя перемычках и колодке с 6 выводами необходимо поменять положение перемычек.

При любой схеме подсоединения направление обмоток должно соответствовать направлению намоток. Нулевой точкой для «звезды» может быть как основание обмотки, так и окончание, в отличие от «треугольника», где они объединяются только поочерёдно. Другими словами, окончание предыдущей с началом последующей.

Допускается работа мотора также в однофазной сети, но не с абсолютной эффективностью. Для этого применяют неполярные конденсаторы. С конденсаторами, включенными в сеть, максимальная мощность не превысит 70%.

Подключение двигателя к сети 220 В

Если вам потребовалось подсоединить электродвигатель машины к сети 220 вольт, то необходимо учитывать характерные черты данной детали. Ее особенности состоят в следующем:

• не нуждается в пусковой обмотке;
• для пуска не понадобится начальный конденсатор.

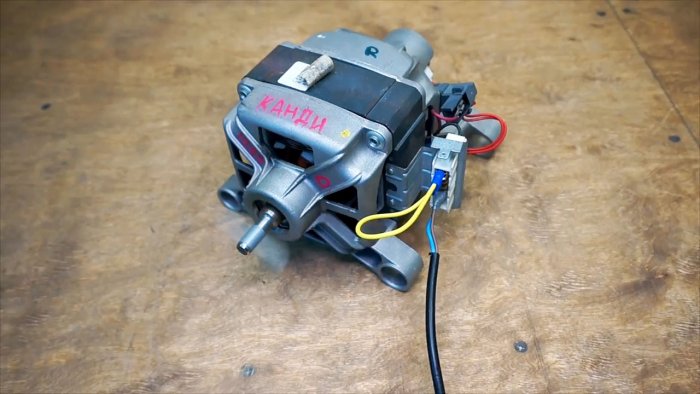

Для пуска нам понадобится объединить кабель в моторе. Два белых провода, размещенных по левую сторону, мы использовать не станем. Они нужны для замера витков электродвигателя. Следующий — красный провод. Он проходит на обмотку статора. За ним есть коричневый провод. Он также ориентирован на одну из обмоток статора. Серый и зелёный кабель подключены к щёткам мотора.

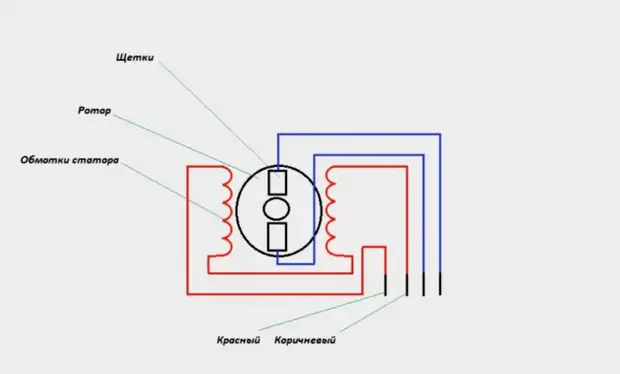

Для того чтобы показать вам схему подсоединения более наглядно, мы создали следующую схему:

1. К одному из выводов обмотки подключим единственный кабель 220 В.
2. В следующую подключим одну из щёток. В щётку двигателя машины подсоединим 2-й провод 220 В.

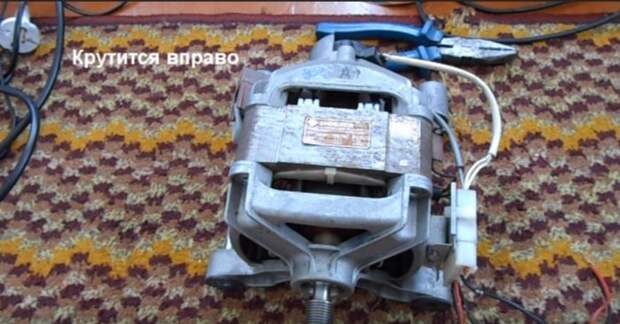

После этого вы сможете включить мотор в сеть 220 и проконтролировать его функциональность. Если вы все произвели верно, то заметите, как крутится движущаяся часть двигателя и услышите шум его работы. Если все нормально, значит, мотор готов к применению. Кстати, при таком подсоединении он перемещается в одну сторону.

А что необходимо сделать, чтобы изменить вращение? Как вы знаете из схематического отображения, для того, чтобы поменять направление верчения, нам потребовалось поменять местами подсоединения щёток электродвигателя. После переключения мотора вновь выясните его функциональность, подсоединив его к сети.

Кстати, чтобы упростить вам работу, мы приняли решение добавить видеоруководство, в котором описан весь процесс подсоединения двигателя от машины к электричеству.

Способ подсоединения двигателя с современной машины в этой статье базируется непосредственно на том использованном материале, который показан в видео.

Схема подключения

Правильно подсоединить электродвигатель машины не так уж и просто. Нужна схема подключения двигателя от стиральной машины. Однако, если вы понимаете, как это совершается, трудностей это не доставит.

Вначале нам следует найти 2 пары вывода. Чтобы понять, в каком они месте, мы можем воспользоваться мультиметром. Подберём один из выводов обмотки и подсоединим щуп тестера. Остальным щупом мультиметра мы обследуем другие выводы, чтобы отыскать парный.

Таким образом, мы найдём первую пару. Эти 2 вывода, что сохранились, образуют ещё пару. Теперь же нам необходимо понять, в каком месте пусковая и рабочая обмотка. Для этого необходимо измерить сопротивление. У пусковой части сопротивление больше.

Итак, мы уже отыскали рабочую обмотку. Теперь же мы можем подсоединить двигатель, применяя рисунок.

На схеме представлено:

1. ПО — пусковая электрообмотка. Она необходима для того, чтобы сформировать первоначальный крутящийся момент в какую-либо сторону.
2. ОВ — обмотка возбуждения. Она же именуется рабочей обмоткой. Она необходима для формирования магнитного поля верчения.
3. SB — включатель (клавиша) для краткосрочного введения ПО к электросети в 220вольт.

Если появится потребность изменить сторону, в которую будет нацелено вращение двигателя, вам понадобится поменять выводы ПО местами. При такой смене направление вращения поменяется на обратное.

Если станете осуществлять пробное подсоединение и запуск движка, не забудьте позаботиться о собственной безопасности и сохранности окружающих, зафиксируйте электродвигатель. Это предупредит его сильные вибрации и излишние перемещения.

Регулятор оборотов

У мотора от стиралки довольно большие обороты, по этой причине необходимо сделать регулятор, чтобы он трудился на различных скоростях и не перегревался. Для этого сгодится обычное реле интенсивности света, но необходима небольшая доработка.

Извлекаем из прежней машины симистор с радиатором. Так именуется полупроводниковый прибор на электронном управлении, который осуществляет функцию выключателя.

Теперь же необходимо впаять его в схему реле взамен маломощной детали. Эту операцию, если вы не владеете подобными умениями, предпочтительно поручить специалисту — знакомому электронщику либо компьютерщику.

В отдельных случаях двигатель нормально справляется с работой и без регулятора оборотов.

Советы при работе

При применении мощного мотора машины в новом обличии вы должны помнить о 2 важных нюансах его подсоединения:

• такие установки не запускают через конденсатор;
• не нужна пусковая обмотка.

Перед подключением рекомендуем разобраться с проводами различного цвета, находящимися там на раздаточной коробке:

• 2 белых провода — это от генератора, нам они не потребуются;
• коричневый и красный идут обычно на обмотку к статору и ротору;
• серый и зелёный подсоединяются к щёткам.

Будьте готовы к тому, что в различных модификациях провода различаются по расцветке, но принцип их подсоединения остаётся постоянным. Для выявления пар прозвоните провода по очерёдности: исходящие к тахогенератору имеют противодействие 60—70 Ом. Отстраните их в сторону и скрепите совместно изолентой, чтобы не мешали. Другие провода прозвоните, чтобы отыскать им пару.

Возможные поломки

Теперь вы знаете, как подключить электромотор, чтобы дать ему совершенно новую жизнь, но может случиться небольшой инцидент: мотор не запустился. Необходимо разобраться в причинах и отыскать путь решения возникшей проблемы.

Проверьте нагрев двигателя после его работы в течение 1 минуты. За такой небольшой период тепло не успевает перейти на все составляющие и можно чётко закрепить место активного нагрева: статор, узел подшипника либо что-то иное.

Основными факторами быстрого нагрева считаются:

• изнашивание либо загрязнение подшипника;
• повышенная ёмкость конденсатора (только для асинхронного вида мотора).

Затем обследуем каждые 5 минут работы, достаточно сделать это 3 раза. Если причина в подшипнике, то нужно разобрать, смазать или заменить. В период дальнейшей эксплуатации регулярно наблюдаем за нагревом мотора. Не допускайте сильного перегрева, так как ремонт может нанести огромный ущерб домашнему бюджету.

Со временем стиральная машина либо устаревает морально и физически, либо ломается. Некоторые ее выбрасывают, но часто с машинки снимают движки — двигатель от стиралки наверняка пригодится в хозяйстве. Но через определенное время, когда возникает потребность из двигателя от стиральной машины сделать что-либо полезное, приходится разбираться с тем, как его подключить к электросети. Далее в статье мы расскажем в деталях о том, как использовать электродвигатель от старой стиральной машины.

Типы движков

Подключения двигателя неразрывно связаны с его конструкцией. По этой причине, если что-либо затевается с б.у. движком, желательно в первую очередь по внешнему виду определить его устройство и только после этого подсоединить электродвигатель от стиральной машины к сети 220 В и сделать его запуск. Но в старых недорогих моделях стиральных машин применялось всего лишь два типа движков:

Асинхронный двигатель стиральной машины обычно ставился на бак для стирки белья. Центрифуга, которая белье отжимала, предусматривала применение коллекторного двигателя, поскольку этот электромотор вращается быстрее. Поэтому, если вы имеете дело со стиральной машинкой такой конструкции, можно заранее иметь представление о том, где и какого типа движок установлен, и какой мотор от стиральной машины снимать в случае надобности.

Но если движки были сняты давно, и необходимо подключение мотора от стиральной машины к сети 220 В, в первую очередь проверяем, есть ли у ротора коллектор. Если не это понятно из-за конструкции корпуса, надо разобрать двигатель от старой стиральной машины, сняв крышку со стороны, противоположной валу.

Коллекторный двигатель

Если движок таки коллекторный, рекомендуется привести в порядок коллектор и прилегающие к нему поверхности, почистив их до подключения мотора от графитовой пыли. Также перед тем как запустить двигатель от стиральной машины, имеет смысл решить, надо ли сделать подсоединения, меняющие направление вращения вала. Если это потребуется, делается возможным переключение щеток. Для коллекторного двигателя от старой стиральной машины характерно то, что щетки, а соответственно и ротор соединены последовательно со статором.

Это характерно как для двигателя от стиральной машины-автомата, так и для большинства коллекторных движков сетевого включения. Коллекторные двигатели всех бытовых электроприборов устроены одинаково. Для изменения направления вращения вала необходимо переключателем поменять местами клеммы щеток (т.е 1 и 2, как показывает схема подключения электродвигателя ниже).

Скорость вращения и мощность двигателя стиральной машины с коллектором зависят от напряжения. Поэтому их легко можно регулировать диммером. Для этого клеммы 1 и 4 или 2 и 4, если клемма 2 в случае переключения займет место клеммы 1, подключают к диммеру и его регулятором подбирают необходимую скорость вращения вала. При непосредственном присоединении к сети обороты вала будут максимально большими. Коллекторный двигатель от стиральной машины-автомата управляется специальной схемой, во многом схожей с диммером.

Основное отличие в том, что в ней применен запуск циклов вращения от различных датчиков. В коллекторных движках более дорогих моделей стиральных машин может быть пара дополнительных проводов от тахогенератора. Поэтому перед тем как подключить двигатель от стиральной машины, их надо правильно определить. Хотя это не сложно сделать по меньшему сечению этих проводов.

• В некоторых устройствах применялся электромагнитный тормоз. Он может добавлять еще два провода. Эту конструктивную особенность также надо учитывать, выполняя подключение двигателя от стиральной машины.

Использовать эти провода при подключении коллекторного движка к электросети не придется. Поэтому, если не предвидится каких-либо самоделок со схемой управления движком, эти провода можно просто отрезать, чтобы они не вносили путаницы. Длительное подключение электродвигателя стиральной машины к сети 220 В вызывает его значительный нагрев. Для нормальной работы, как изоляции, так и подшипников необходимо ограничивать их нагревание путем принудительного охлаждения. Поэтому рекомендуется надеть на вал движка крыльчатку и только после этого включить в работу.

Некоторые модели коллекторного двигателя от стиральной машины могут содержать еще одну пару проводов. Такой нюанс характерен для устройств с одним мотором, как правило, барабанного типа. Эти движки вращают барабан медленнее в процессе стирки и ускоренно при отжиме. Для этого они снабжаются двумя дополнительными выводами, которыми регулируется скорость вращения вала. Эти характеристики обычно отображает шильдик двигателя, пример которого показан далее на изображении. WASHING — это параметры режима стирки, а SPIN — режим отжима.

По данным шильдика можно определить, на какое напряжение надо подключить мотор дополнительной обмоткой. Поскольку токи указаны одинаковые, а мощности при этом отличаются в 10 раз, очевидно, что на выводы движка, соответствующие режиму стирки, подается более низкое напряжение. Его примерная величина может быть получена путем деления указанной мощности (30 ватт) на указанную силу тока и поправочный коэффициент k. Его величину можно определить исходя из того, что другое значение мощности (300 ватт) получается, когда делается запуск движка при напряжении 220 В.

Величина k для режима WASHING может быть другой, но для начальной оценки величины напряжения такой вариант расчета вполне подходит.

Реальную величину напряжения покажет экспериментальное подключение двигателя стиральной машины через трансформатор или ЛАТР. Если такой двойной режим будет нужен в какой-либо поделке, на основании показанных расчетов можно будет подобрать дополнительный низковольтный источник питания (обычно это трансформатор).

Асинхронный двигатель

Асинхронные движки менее оборотистые и развивают скорость меньше 1500 об/мин при питании напряжением 220 В. Их конструкция содержит две обмотки:

Поэтому перед тем как подключить электродвигатель от стиральной машины, в первую очередь надо правильно определить эти обмотки. Обычно из асинхронного двигателя выходят четыре провода. Но бывает и три. Каждая пара в двигателе с четырьмя проводами соответствует определенной обмотке. При этом известно то, что сопротивление пусковой обмотки больше. Поэтому для того, чтобы найти, где какая обмотка, надо тестером замерить сопротивление каждой из них. В принципе для работы асинхронного двигателя от сети 220 В достаточно подключения к ней только рабочей обмотки.

Но проблема в этом случае будет с разгоном движка. Потребуется приложением внешней силы раскрутить вал до скорости, начиная с которой движок самостоятельно выйдет на рабочие обороты. Такой способ запуска, особенно если имеется нагрузка на вале или тем более редукторе, неприемлем. По этой причине используется пусковая обмотка. Чтобы понять, что с ней делать, надо ознакомиться со схемами подключения подобных движков. Они наглядно показывают то, что в любой схеме один вывод рабочей обмотки соединяется с одним выводом пусковой обмотки.

Поэтому та модель движка, у которой три провода, уже имеет внутри корпуса соединение этих обмоток, и остается лишь завершить одну из схем. Как разобраться, где какая обмотка, наглядно изображено на схеме справа вверху. Какую схему выбрать — решает пользователь. В принципе можно применить только кнопку, на которую нажимать при пуске движка. Тогда при пуске момент на вале двигателя получится наибольшим из всех вариантов схем. Но в этом случае получается максимальная нагрузка на контакты кнопки из-за наибольшего по величине тока в пусковой обмотке.

К тому же есть риск эту обмотку сжечь, если она будет подключена напрямую к сети слишком долго (причем неизвестно, сколько времени можно ее питать напряжением 220 В, подключив напрямую к сети). То же самое получится, если номинал у резистора будет слишком мал, а у емкости — слишком велик. Поэтому для увеличения пускового момента конденсатор большой емкости делают отключаемым после разгона вала движка. Наиболее сбалансированный вариант — это «Емкостный сдвиг фаз с рабочим конденсатором». Эта схема рекомендуется к применению без каких-либо оговорок. Особенно если движок стартует с ненагруженным валом и емкость конденсатора невелика, порядка 1–2 мкФ.

Направление вращения вала асинхронного движка от стиральной машинки зависит от очередности соединения выводов пусковой и рабочей обмоток. Если из двигателя выходит три провода, его реверс сделать не удастся без разрыва соединения выводов обмоток, скрытого в его корпусе. Для реверса выводы пусковой обмотки надо поменять местами.

Двигатель – сердце стиральной машины. Это устройство вращает барабан во время стирки. В первых моделях машин к барабану крепили ремни, которые выступали в роли приводов и обеспечивали движение емкости, наполненной бельем. С тех пор разработчики заметно усовершенствовали этот агрегат, отвечающий за превращение электроэнергии в механическую работу.

В настоящее время при производстве стирального оборудования используется три вида двигателей.

Асинхронный

Моторы этого типа состоят из двух частей – неподвижного элемента (статора), который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан. Вращается двигатель в результате взаимодействия переменного магнитного поля статора и ротора. Асинхронным этот тип устройства назвали потому, что он не способен достичь синхронной скорости вращающегося магнитного поля, а следует за ним, как бы догоняя.

Асинхронные двигатели встречаются в двух вариантах: они могут быть двух- и трехфазными. Двухфазные образцы сегодня редкость, поскольку на пороге третьего тысячелетия их производство практически прекратилось.

Уязвимое место такого двигателя – ослабление вращающего момента. Внешне это проявляется нарушением траектории движения барабана – он покачивается, не совершая полного оборота.

Несомненными плюсами устройств асинхронного типа выступают незамысловатость конструкции и простота обслуживания, которая заключается в своевременной смазке мотора и замене вышедших из строя подшипников. Работает асинхронный двигатель негромко, а стоит довольно дешево.

К недостаткам устройства относят большой размер и низкий КПД.

Обычно этими двигателями снабжены простые и недорогие модели, которые не отличаются большой мощностью.

Коллекторный

Коллекторные двигатели пришли на смену двухфазным асинхронным устройствам. Три четверти бытовых приборов оборудованы моторами этого типа. Их особенностью является способность работать и от переменного, и от постоянного тока.

Чтобы понять принцип работы такого двигателя, кратко опишем его устройство. Коллектор представляет собой медный барабан, разделенный на ровные ряды (секции) изолирующими «перегородками». Места контактов этих секций с внешними электроцепями (для обозначения таких участков в электрике используется термин «выводы») расположены диаметрально, на противоположных сторонах окружности. С выводами соприкасаются обе щетки – скользящие контакты, обеспечивающие взаимодействие ротора с мотором, по одной с каждой стороны. Как только какая-либо секция запитывается, в катушке появляется магнитное поле.

При прямом включении статора и ротора магнитное поле начинает вращать вал электродвигателя по часовой стрелке. Это происходит по причине взаимодействия зарядов: одинаковые заряды отталкиваются, разные – притягиваются (для большей наглядности вспомните «поведение» обычных магнитов). Щетки постепенно перемещаются из одной секции в другую – и движение продолжается. Этот процесс не прервется, пока в сети есть напряжение.

Чтобы направить вал против часовой стрелки, необходимо сменить распределение зарядов на роторе. Для этого щетки включают в противоположную сторону – навстречу статору. Обычно для этого задействуют миниатюрные электромагнитные пускатели (силовые реле).

Среди достоинств коллектороного двигателя – высокая скорость вращения, плавное изменение частоты оборотов, которое зависит от изменения напряжения, независимость от частоты колебаний электросети, большой пусковой момент и компактность устройства. В числе его недостатков отмечается относительно короткий срок службы из-за быстрого износа щеток и коллектора. Трение вызывает значительное повышение температуры, в результате чего происходит уничтожение слоя, изолирующего контакты коллектора. По той же причине в обмотке может случиться межвитковое замыкание, способное вызвать ослабление магнитного поля. Внешним проявлением подобной неполадки станет полная остановка барабана.

Инверторный (бесколлекторный)

Инверторный двигатель – это мотор с прямым приводом. Этому изобретению чуть больше 10 лет. Разработанное известным корейским концерном, оно быстро завоевало популярность благодаря длительному сроку службы, надежности, износостойкости и своим весьма скромным габаритам.

Компонентами этого типа двигателя также выступают ротор и статор, однако принципиальное отличие заключается в том, что мотор прикреплен к барабану напрямую, без использования соединительных элементов, которые выходят из строя в первую очередь.

Среди несомненных достоинств инверторных двигателей – простота, отсутствие деталей, подверженных быстрому износу, удобное размещение в корпусе машины, низкий уровень шума и колебаний, компактность.

Недостатком такого мотора является трудоемкость – его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.

Схема подключения мотора к сети

Современная стиральная машина

При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:

• он работает без пусковой обмотки;
• для запуска мотору не нужен пусковой конденсатор.

Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.

Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра. Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом. Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.

Теперь переходим к наиболее ответственному этапу работы. Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону. Если пробный пуск прошел без накладок, устройство готово к работе.

Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.

Наглядно процесс подключения вы можете увидеть в следующем видео.

Стиральная машина старой модели

С подключением двигателя в машинах старого образца дело обстоит сложнее.

Сначала определите две соответствующие друг другу пары выводов. Для этого используйте тестер (он же – мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.

Затем следует определить, где расположена пусковая, а где – рабочая обмотка. Замерьте их сопротивление; более высокая сопротивляемость укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент, более низкая характерна для обмотки возбуждения (ОВ), создающей магнитное поле вращения.

Ниже представлены возможные схемы подключения трехфазного асинхронного двигателя, и подробное видеоруководство к ним.

Как подключить двигатель 380

Как подключить двигатель 380

Опубликовано в рубрике Электромонтажные работы

Дома, в гараже, или на производстве иногда возникает необходимость подключения двигателя 380 В к стационарной сети 220 В. Очень часто можно встретить двигатели, которые рассчитаны на питание электросети и на 380 В., и на 220 В. Для подключения двигателя можно либо воспользоваться услугами электрика, либо попытаться подключить самостоятельно. Если в качестве примера рассмотреть асинхронный двигатель на 1,0кВт. То для его подключения лучше воспользоваться схемой «треугольник» и применить конденсатор исходя из расчета 7-10 мкФ на каждые 100 Вт двигателя.

Как подключить асинхронный двигатель 380 на 220

Максимальной мощности двигателя на 380 В в сети 220 В можно добиться при использовании соединения в треугольник. Основным моментам, на который необходимо уделить внимание является выбор конденсаторов. Первое что необходимо знать это то, что они не должны быть полярными. Всем нам знакомы конденсаторы советской эпохи, которые хорошо используются и в настоящее время. Вторым моментом является то, что если на валу двигателя будет нагрузка, или мощность двигателя больше 1,5 кВт, то необходимо предусмотреть конденсаторы для запуска. Это значит, что они будут использоваться только для запуска

двигателя, поле чего их необходимо отключить. Обычно используют либо кнопку, либо переключатель. Емкость пускового конденсатора берется исходя из мощности рабочего в 2-3 раза большего номинала.

Подключение двигателя 380В в сеть 220В

На фото ниже представлено подключение двигателя 380 на 220. Для того чтобы сильно не углубляться в суть, нам просто необходимо:

1. На крайние контакты клемной колодки подать питание 220В.
2. Подключить конденсатор одним концом на свободный контакт, а вторым на фазу, либо ноль. (В зависимости от необходимого направления двигателя)

Для того чтобы предусмотреть реверс можно использовать переключатель, где на центральный контакт подается вывод от конденсатора, а на крайние выводы от «фазы» и «нуля».

Комментарии и размещение обратных ссылок в настоящее время закрыты.

Подключение пускового реле стиральной машины

Для начала найдем парные вывода их должно быть две пары, как это сделать. Сейчас для этих целей множество приборов тестеры, омметры и т.п. Берем любой вывод обмотки и подключаем к нему любой из двух щупов прибора, а вторым щупом ищем ему пару.

Если прибор показал вам какое-то значение, например сопротивление 11 Ом то это и есть второй вывод обмотки, запишем показания прибора, отмечаем пару.

Следовательно, оставшиеся два вывода будут второй парой, но нам необходимо определить какая из них пусковая и рабочая обмотка, делаем замер, прибор показал 30 Ом.

Теперь ясно, где пусковая и рабочая обмотка, у пусковой обмотки сопротивление должно быть больше, чем у рабочей обмотки.

На рисунке изображено:
ОВ – рабочая, обмотка возбуждения, основного вращающего магнитного поля.

ПО – пусковая обмотка необходима для создания начального крутящегося момента в определенном направлении.
SB – кнопка для кратковременного включения пусковой обмотки к сети 220В.

Для того чтобы изменить направление вращение вала двигателя достаточно поменять вывода пусковой обмотки местами и направление при запуске изменится.

Во время экспериментов с двигателем не забудьте закрепить его, чтобы он во время пуска не ускакал и не собрал все провода в кучу.

Реле времени задает временной режим с выдержкой на отключение электродвигателя. Токовое реле служит для запуска двигателя, для кратковременного включения пусковой обмотки к сети 220В.

Реле выполнено в пластиковом корпусе, имеется три контактных вывода X1, X2, X3. На крышке показана правильная установка реле, большая стрелка с надписью «верх», реле должно располагаться так чтобы стрелка всегда указывала вверх.

Для чего это необходимо, вы поймете, если поспорите устройство и принцип работы реле.

Подключение реле:
Подаем напряжение 220В на вывод «Х3» токового реле, фазу или ноль без разницы, а второй сетевой провод 220В напрямую подключаем к рабочей обмотке двигателя.

Вывод «Х1» – «ОВ» подключается ко второму свободному выводу, рабочей обмотке. Вывод «Х2» – «ПО» подключается к выводу пусковой обмотке.

При запуске двигателя, пусковой ток больше, чем рабочий. При прохождении пускового тока через катушку – [2] токового реле в катушке наводится магнитное поле, которое втягивает [1] – подвижный стальной сердечник, он приподнимается и поднимает подвижный контакт – [3].

Замыкается электрическая цепочка, которая подключает пусковую обмотку электродвигателя. Двигатель запускается и развивает номинальные обороты.

Поскольку двигатель вошел в рабочий режим ток в реле уменьшился, ослабло магнитное поле в катушке реле, которое удерживало стальной сердечник – [1] в верхнем положении. Сердечник под своим весом падает в низ и тянет за собой [3] – контакт, пусковая обмотка –

ПО отключается от сети 220В.

Витки из нихрома – [4] выполняют тепловую защиту двигателя. При перегрузе, заклинивание или междувиткового замыкания обмоток двигателя, нихром разогревается и своим теплом подогревает [5] – биметаллическую пластину, она при нагревании деформируется, прогибается и размыкает контакт – [6], отключает двигатель от сети 220В на время остывания биметаллической пластинки.

После остывания пластины контакт снова замкнется, и реле будет пытаться снова включить двигатель.

На рисунке приведен пример, схема запуска двигателя от стиральной машины при помощи конденсатора.

Заключение, для полной уверенности, что все сделали правильно, внимательно проверяем монтаж собранной схемы и тестируем ее, включаем двигатель на 1 мин. отключаем от сети и проверяем нагрев двигателя.

Почему через минуту, для того, чтобы определить в каком именно месте начинает, греется двигатель в подшипниках или в статоре. Если подождать дольше, то тепло распределится по корпусу и будет не понятен очаг перегрева.

Если всё в норме включаем двигатель и проверяем нагрев корпуса каждые 5 мин. 15 мин на тестирования будет достаточно, тыльная сторона ладони должна терпеть, если не терпит, то температура около 50°С и выше.

Если двигатель греется возможные причины:
Изношены подшипники, что привело к уменьшению зазора между статором и ротором, ротор задевает статор.

Подшипники забиты грязью или зажаты на перекос в подшипниковых крышках, что приводит к заклиниванию, тяжелому ходу вала.

Большая ёмкость конденсатора, необходимо уменьшить ёмкость конденсатора или запустить двигатель без конденсатора, раскрутив вал от руки. Если двигатель перестал, греется, значит, причина была в превышенной ёмкости конденсатора.

Если выше перечисленные причины были исключены, то в обмотках двигателя междувитковое замыкание.

Просмотр и ввод комментариев к статье

Прежде, чем говорить о подключении двигателя стиральной машинки, нужно понять, что он собой представляет. Возможно, кому-то схема подключения электродвигателя стиральной машины давно известна, а кто-то услышит впервые.

Двигатель электрический – это работающая от электричества машина, служащая для разных механизмов приводом, т.е. приводящая их в движение. Выпускают асинхронные и синхронные агрегаты.

Синхронные двигатели

Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.

Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.

Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.

На этом принципе и основана работа синхронного электродвигателя.

В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.

Он также изготовлен из обмоток или из комплекта постоянных магнитов.

Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.

Как работает асинхронный двигатель?

Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.

Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.

В реальном электродвигателе магнит — это размещенная в пазах статора, на которые подается ток, обмотка. Ротор же является рамкой. В его пазах находятся соединенные накоротко пластины. Его так и называют – короткозамкнутый.

Отличия синхронного и асинхронного электродвигателя

Внешне двигатели различить трудно. Их главное различие составляет принцип работы. Разнятся они и также по области использования: синхронные, более сложные по конструкции, применяются для приведения в действие такого оборудования как насосы, компрессора и пр., т.е. работающего с неизменной скоростью.

У асинхронных же, при нарастании нагрузки, уменьшается частота вращения. Ими оснащается огромное число устройств.

Плюсы асинхронных двигателей для стиральных машин

Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.

Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.

Рекомендуем:

Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.

К плюсам асинхронных агрегатов относят:

• незамысловатую конструкцию;
• простое обслуживание, предусматривающее замену изношенных подшипников и
• периодическое смазывание электродвигателя;
• бесшумную работу;
• относительную дешевизну.
• Недостатки, конечно, тоже есть:
• низкий КПД;
• большие размеры;
• небольшая мощность.

Такие моторы, как правило, устанавливают на модели недорогие.

Схема подключения

Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:

• схема подключения демонстрирует, что мотор работает без пусковой обмотки;
• в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.

Поможет разобраться в этом видео:

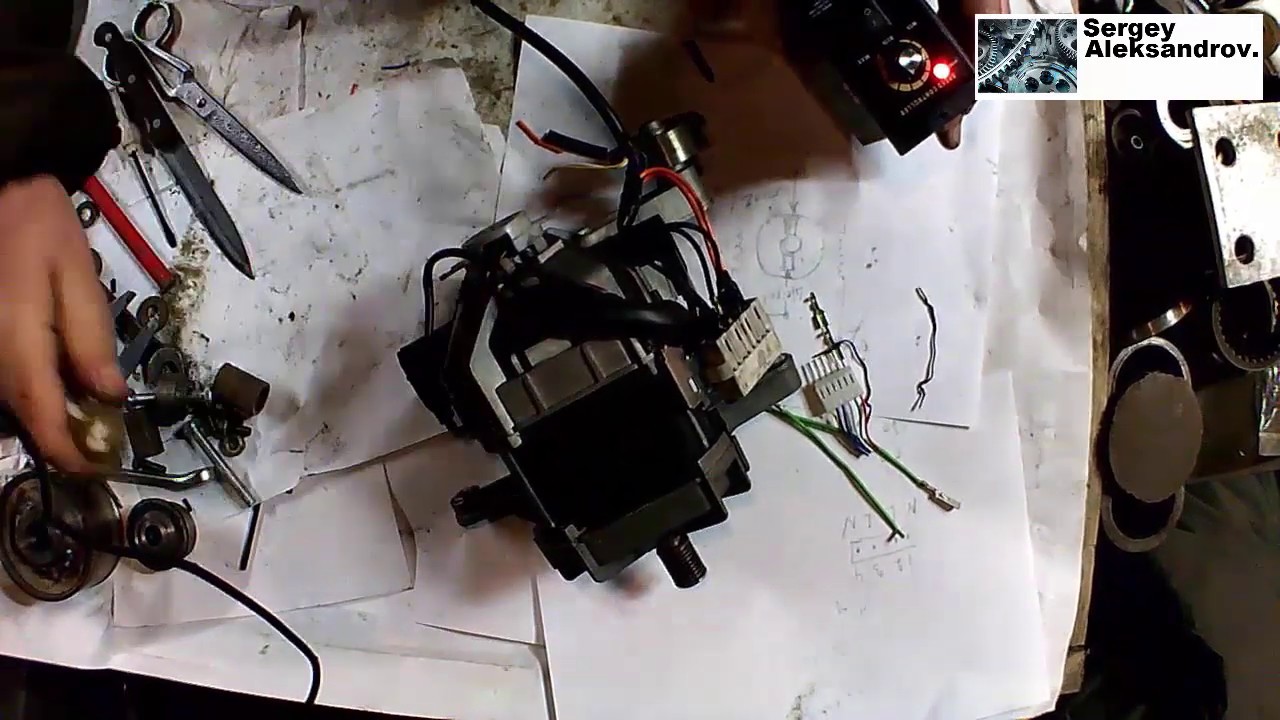

Видео: Как подключить двигатель от стиральной машины к 220

Главное – соединить строго в соответствии со схемой подключения провода.

Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.

В схеме подключения двигателя обмотки статора соединены последовательно.

К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.

Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.

Схема подключения двигателя в старой стиральной машине

Здесь все серьезнее. Необходимо найти 2 пары выводов, которые соответствуют друг другу, используя мультиметр (тостер). Для этого фиксируют прибор на любом из выводов и отыскивают парный, пользуясь щупом. Два оставшихся вывода будут второй парой автоматически.

Теперь определяют расположение обмотки рабочей и пусковой, замеряя сопротивление. Пусковую (ПО), создающую пусковой момент, находят по более высокому сопротивлению. Обмотка возмущения (ОВ) создает магнитное поле.

Как подключить электродвигатель трехфазный асинхронный?

Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т.д.

Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.

При имеющихся у электродвигателя перемычках и колодке с шестью выводами, нужно изменить положение перемычек.

При любой схеме подключения направление обмоток должно совпадать с направлением намоток. Нулевой точкой для «звезды» может выступать как начало обмотки, так и конец, в отличие от «треугольника», где они соединяются только последовательно. Иными словами, конец предыдущей с началом последующей.

Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.

Видео: Как подключить двигатель от старой стиральной машины через конденсатор или без него

Что представляет собой пусковое реле тока? Данный тип реле часто используется в однофазных двигателях для привода компрессоров мощностью не более 600 Вт (морозильные камеры, холодильники). Чаще всего данные реле подключаются к компрессору при помощи нескольких гнезд и штекеров обмоток двигателя (рис.53.22). На крышке реле имеются следующие обозначения:

• Р/М – рабочая (Main) – основная обмотка;
• А/S – пусковая (Start) – вспомогательная обмотка;
• L – линия (Line) – фаза питающей сети.

При переворачивании реле слышно стук свободно скользящих контактов. Устанавливая такое реле необходимо строго выдерживать пространственную ориентацию (надпись «Верх» должна быть сверху), поскольку в противном случае разомкнутый контакт будет постоянно замкнут.

Проверяя омметром контакты пускового реле тока между гнездами A/S, P/M, L, A/S, прибор должен обнаружить разрыв цепи, поскольку контакты реле разомкнуты. Между гнездами P/M и L сопротивление будет близким к 0, поскольку соответствует сопротивлению катушка, при обмотке которой используется провод толстого сечения. Она предназначена для пропускания пускового тока.

Если реле установлено в перевернутом положении (рис.53.23), его контакты будут оставаться постоянно замкнутыми, и пусковую обмотку невозможно будет отключить. В этом случае возникает опасность быстрого перегорания электродвигателя.

Рассмотрим работу пускового реле при отсутствии напряжения (рис.53.24). При подаче напряжения, через тепловое реле защиты ток направится на основную обмотку и катушку реле. Так как контакты A/S и L разомкнуты, пусковая обмотка обесточена, и запуск двигателя не происходит, это вызывает резкое возрастание потребляемого тока. Увеличение пускового тока приводит к снижению напряжения на катушке реле, которого достаточно, чтобы сердечник втянулся в катушку, контакты A/S и L замкнулись и пусковая обмотка, таким образом, оказалась под напряжением.

Полученный от пусковой обмотки импульс запускает двигатель и по мере увеличения оборотов потребляемый ток снижается. Вместе с этим снижается напряжение на катушке реле (между L и Р/М). Когда мотор набрал 80% своей мощности, напряжение между L и Р/М будет недостаточным для удержания сердечника внутри катушки, контакт между A/S и L разомкнется, что станет причиной отключения пусковой обмотки.

При данной схеме пусковой момент на валу двигателя будет небольшим, по причине отсутствия в ней пускового конденсатора. Напомним, что конденсатор служит для увеличения пускового момента и обеспечивает необходимую величину сдвига по фазе между током в основной и пусковой обмотке. Таким образом, данную схему применяют только в двигателях небольшой мощности и незначительным моментом сопротивления на валу.

Если речь идет о холодильных компрессорах малой мощности (в качестве расширительного устройства используются капиллярные трубки), то запуск двигателя происходит при небольшом моменте сопротивления на валу.

С целью увеличения пускового момента, необходимо последовательно с пусковой обмоткой устанавливать пусковой конденсатор (Cd). Для этой цели реле тока производят с четырьмя гнездами (рис.53.25). При измерении показаний данного реле между гнездами М и 2 сопротивление будет близким к нулю (равным сопротивлению обмотки реле). При нормальном положении реле показания сопротивления между 1 и S будут близки к бесконечности, а в перевернутом состоянии (крышкой вниз) – нулю.

Если возникла необходимость в замене реле тока, то новое должно быть обязательно с тем же индексом, что и неисправное.

На практике существует множество модификаций реле тока с различными характеристиками (максимально допустимая сила тока, сила тока замыкания и размыкания…). Если заменяемое реле обладает показателями, отличающимися, от предыдущего, то это означает, что его контакты не будут замыкаться или останутся постоянно замкнутыми.

Если замыкание контактов не происходит, то это означает, что пусковое реле тока слишком мощное, из-за чего вспомогательная обмотка остается не запитанной и мотор не запустится (гудит и отключается тепловым реле защиты). Следует быть внимательными, поскольку аналогичные признаки наблюдаются и при поломке контактов реле (рис.53.26). Для проверки необходимо замкнуть контакты 1 и S, если двигатель запустился, то это свидетельствует о неисправности реле.

При постоянно замкнутых контактах пусковая обмотка находится все время под напряжением. Это говорит о низкой мощности пускового реле, поскольку при падении тока до 4 А оно должно размыкаться, а потребляемый двигателем ток при номинальном режиме составляет 6 А. Отметим, что контакты реле будут замкнутыми и при повышенной силе тока.

Тогда компрессор станет потреблять больше тока, из-за чего будет отключен тепловым реле (в лучшем случае). Если в схеме установлен пусковой конденсатор, то из-за повышенного напряжения он также будет перегреваться (при каждой попытке запуска) и в конечном результате выйдет из строя.

Чтобы проверить правильность работы пускового реле, необходимо использовать трансформаторные клещи, которые устанавливают на линии пусковой обмотки и конденсатора (поз.1 рис.53.27). При нормальной работе реле в период запуска ток должен быть максимальным, а при разомкнутых контактах показания на амперметре стремятся к нулевой отметке.

Пробная схема для запуска двигателя от стиральной машины. После того, как разобрались с выводами обмоток, можно собрать пробную схему для запуска двигателя.

Например, в стиральной машинке «Кама – 8М» вся автоматика состоит из реле времени и токового реле.

Устройство и принцип работы токового реле: Реле состоит из [1] – подвижного сердечника; [2] – токовой обмотки; [3] – подвижного нормально разомкнутого контакта; [4] – витки из нихрома; [5] – биметаллическая пластинка; [6] – нормально замкнутый контакт;

Наглядный пример подключения двигателя от стиральной машины через реле.

Можно подключить пусковую обмотку через фазосдвигающий конденсатор. Например для двигателя: 220В, 500 об/мин, ток I = 1,37А требуется конденсатор 6мкФ.

Как подключить электродвигатель от стиральной машины в сеть 220в

В большинстве статей на тему изготовления чего-либо своими руками рекомендуется не покупать необходимые узлы, а использовать комплектующие от бытовой техники, отслужившей свой срок. Решение вполне рациональное. Часто упоминается электродвигатель от стиральной машинки б/у, который по своим характеристикам подходит для сборки многих технических устройств. Демонтировать его несложно. А вот с подключением электродвигателя от стиральной машины к сети 220/50 нередко возникают проблемы. Разберемся, как это грамотно сделать.

Марок и модификаций (серий) стиральных машинок довольно много. Следовательно, и схемы включения электродвигателей в сеть 220 В имеют отличия, а значит, и количество отходящих от них проводов разное.

Подключение к сети коллекторного двигателя

Как разобраться в проводке? В некоторых моделях машинок (например, «Малыш») от двигателя отходит 4 провода, по 2 на статорную и роторную обмотки. Во многих полу- и автоматах их шесть (иногда и более), так как дополнительно в схему стиральной машинки включается тахометр, ряд датчиков. Они при использовании электродвигателя в каком-нибудь самодельном техническом устройстве не нужны, если только не собирается сложная схема. Но этим занимаются в основном те, кто профессионально разбирается в электротехнике. Таким людям что-либо подсказывать бессмысленно.

Провода к тахометру имеют белую изоляцию. Если оттенок ввиду ее изношенности определить сложно, то их находят по расположению на клеммнике и сопротивлению обмотки. Они всегда слева. Для контроля измеряется Rобм. Оно для тахометра равно 70 Ом.

Следующий – красный – понадобится для подключения электродвигателя. Этот провод соединяется с его статорной обмоткой. Необходимо при помощи мультиметра найти ему пару (способом прозвонки всех остальных проводов). Это должен быть провод коричневый. Такая методика исключает вероятность ошибки.

Оставшиеся выводы, как правило, с синей (серой) и зеленой изоляцией идут на щетки. Остается лишь установить перемычку. На практике провода обмотки и одной из щеток соединяются. Пример на рисунке:

Далее – проверка электродвигателя на работоспособность. Такое включение не гарантирует, что его вал будет вращаться в нужную сторону.

Как изменить направление? Достаточно поменять местами провода. Вот так:

Порядок подключения асинхронного эл/двигателя

Здесь несколько сложнее, так как выводы идут непосредственно от обмоток, и определить их лишь по цвету не получится – возможна ошибка, так как у разных производителей стиральных машинок свое оформление изоляции.

Принцип поиска пар проводов тот же. Берется один, и с помощью мультиметра (положение «измерение сопротивления» с минимальным пределом) находится второй. Важно другое  – правильно определить обмотку рабочую и пусковую. Последняя для дальнейшего подключения электродвигателя, как правило, не нужна. Поэтому при нахождении пар проводников следует фиксировать величины сопротивлений. У обмотки рабочей оно меньше.

Общие рекомендации

Прямое подключение электродвигателя делается лишь для проверки его работоспособности. При сборке же какого-либо механизма придется его присоединять к сети 220/50 через схему. Вариантов достаточно много, в зависимости от специфики использования агрегата. Вот некоторые примеры:

Если электродвигатель достаточно маломощный, то его пусковая обмотка (ПО) не понадобится. Он запустится и так. Кнопка SB в этом случае включается в цепь обмотки рабочей.

Перед включением электродвигателя в сеть его необходимо обязательно зафиксировать на твердой ровной основе.

Может ли машина с частотой 50 Гц работать от сети с частотой 60 Гц?

Электрические машины, предназначенные для работы с частотой 50 Гц, обычно могут безопасно работать с источником питания 60 Гц, но не применимы к машинам с частотой 60 Гц, которые должны работать от источника питания с частотой 50 Гц. Это связано с тем, что импеданс машин с частотой 50 Гц увеличивается при работе от источника питания 60 Гц, что также снижает рабочий ток, в то время как если машина с частотой 60 Гц работает в системе питания с частотой 50 Гц, будет наблюдаться увеличение рабочего тока и перегрев, что приведет к сокращению ожидаемого срока службы оборудования.В двигателях, соединенных с водяными насосами или компрессорами, увеличение скорости вращения приводит к увеличению тока, но вы можете снизить напряжение немного ниже значения, указанного на паспортной табличке, для компенсации.

Номинальное рабочее напряжение двигателя указано на заводской табличке. Большинство стиральных машин китайского производства рассчитаны на напряжение 380 В, 50 Гц, но в других странах за пределами Китая они работают от электросети 415 или 440 В. Большинство двигателей с номинальным напряжением 440 В также работают при 380 В в стране с этим стандартом генерации. Так что путь, по которому он хочет идти, всегда остается за владельцем.По моему опыту работы в судостроительной отрасли в качестве инженера по вводу в эксплуатацию электричества, иногда мы сталкиваемся с некоторыми техническими проблемами, связанными с номинальной частотой, особенно в водяных насосах. Не всегда просто заменить машину или оборудование на номинальную частоту, учитывая ФИНАНСОВЫЕ БРЕМЯ, которые это сопряжено с этим.

В 50-тактных центробежных насосах, подключенных к 60-тактному источнику питания, чтобы уменьшить увеличение тока из-за увеличения оборотов, поток жидкости к насосу будет уменьшен.Скорость потока будет уменьшена и, следовательно, ток, потребляемый двигателем, приводящим в действие насос. При производстве электроэнергии снижение напряжения в системе не приводит к увеличению потребляемой нагрузкой силы тока. Ампер системы понижается при понижении напряжения, потому что полное сопротивление системы такое же, и понижение напряжения не приводит к снижению импеданса. В двигателях этот принцип также тот же, если только вы не снизите напряжение слишком сильно.

Понижение напряжения приведет к снижению потребляемого тока, пока нагрузка является чисто резистивной.В случае таких нагрузок, как двигатели, снижение напряжения приведет к увеличению тока, поскольку двигатель все еще пытается работать почти с синхронной скоростью (со скольжением). Чтобы создать этот крутящий момент при таком уменьшенном магнитном потоке из-за снижения напряжения, это будет рассматриваться как увеличенный ток, потребляемый двигателем. Также не рекомендуется запускать двигатели с превышением скорости на 20%, если двигатель не рассчитан на такую ​​нагрузку. Так что в этом случае преобразователи частоты GoHz были бы лучшим выбором, чтобы заставить его работать идеально.

Почему в США не используется 220 В, как все в мире?

Это общий вопрос, связанный с парой распространенных заблуждений.Во-первых, это идея о том, что Соединенные Штаты — единственная страна в мире, которая использует стандарт 120 В 60 Гц. Дело в том, что есть много других стран, которые в основном используют 120V. Для этого нет «всех на свете». Некоторые страны используют 240 В, некоторые 230 В, другие 220 В и так далее. Просто взгляните на карту ниже, чтобы получить более четкое представление о глобальном неравенстве:

Однако, чтобы ответить на вопрос, в США действительно есть более мощный источник питания. Почти во всех домах в США есть линии переменного тока 240 В на служебном входе в дом, а также в некоторых местах дома.Причина в том, что это 240 В, потому что это линия электропередачи, которая здесь стандартизирована. Некоторые европейские страны используют 220 В, а некоторые — 230 В; Однако большинство приборов принимает 220–240 В.

Приборы, подключенные к этому источнику более высокой мощности (вообще говоря), включают в себя машины, более зависимые от энергии, такие как печи и стиральные машины. Обычным приборам, таким как лампы, ноутбуки и телефоны, не требуется доступ к этой мощности.

Для тех, кто удивлен услышать, что в дом поступает 240 В, принцип работы следующий: прямо перед входом в дом вторичные обмотки линейного трансформатора фиксируются по центру, чтобы обеспечить двухфазное напряжение 240 В на двух горячих линиях. ножки (1 и 2) и нейтраль на центральном ответвлении (которая привязана к земле на коробке выключателя).Для большинства домашних розеток ножка 1 или ножка 2 используется с нейтральной линией для обеспечения переменного тока 120 В для питания небольших приборов с помощью шнура питания. В такой схеме не будет розеток с напряжением выше 120 В. Кроме того, если вы посмотрите на обе ноги одновременно, то окажется, что они обе на 180 градусов не совпадают по фазе друг с другом.

Для более крупных приборов, как в случае вышеупомянутой духовки и стиральной машины, они будут использовать напряжение от ножки 1 к ножке 2, которое представляет собой прямую линию 240 В, выходящую из специальных розеток или иным образом специально подключенную к определенным областям дом.В то время как более крупные приборы обычно потребляют около 1800 Вт (15 ампер при 120 В), эти специальные розетки / проводные точки могут потреблять до 7200 Вт (30 А при 240 В).

С исторической точки зрения, одна из основных причин, по которой США придерживаются стандарта 120 В в качестве стандартного источника питания, в значительной степени связана с тем фактом, что он изначально был привязан к освещению с углеродной нитью. Позже была создана металлическая нить накала, которую можно было использовать для более эффективных систем распределения электроэнергии с использованием 220 В, но поскольку электросеть страны уже была в значительной степени построена с использованием инфраструктуры 120 В, не было никакой реальной выгоды от отказа от первоначальной системы, чтобы перейти на новую. высоковольтная система.Таким образом, 120V было сделано стандартом.

Соединенное Королевство — одна из областей мира, которая действительно изменила ситуацию после создания своей энергосистемы. Он был намного меньше, чем версия для США, но не мог поддерживаться после Второй мировой войны, когда в Великобритании начали заканчиваться медь для восстановления своей инфраструктуры. Чтобы решить эту проблему, было решено вместо этого встроить предохранитель в их вилки; это, в отличие от того, чтобы все розетки были подключены к блоку предохранителей по отдельности. Вот почему торговые точки в Великобритании отличаются от торговых точек в континентальной Европе.

Итак, ответ на вопрос: потребности нации важнее глобального единства. Нет смысла менять все, чтобы быть таким же, как все. Единственный раз, когда имеет смысл гармонизировать энергосистему, — это сделать возможным объединение энергосетей или облегчить использование электрического оборудования другой страны. США имеют значительно большую сеть, чем многие другие страны в мире, и большой внутренний рынок, который использует ее в значительной степени, поэтому с точки зрения глобальной торговли ничто на самом деле не заставляет США обновлять свою энергосистему.

Более того, учитывая тот факт, что многие из сегодняшних цифровых электронных устройств и импульсных источников питания могут работать с большинством мировых напряжений и частот основных внутренних источников питания, в обозримом будущем никаких изменений не произойдет.

Подробнее о журнале Electronic Products Magazine

Покажите и расскажите: асинхронные двигатели переменного тока

Двигатели переменного тока просты в управлении, надежны и экономичны для общего применения. По этим причинам они являются наиболее популярным типом электродвигателей в различных отраслях промышленности.В этом посте мы кратко представим асинхронные двигатели и продемонстрируем, как ими управлять.

Немного истории

Термин «индукция» в асинхронных двигателях (также известных как асинхронные двигатели) относится к электромагнитной индукции, которая является основной теорией работы асинхронных двигателей. Я объясню это в следующем разделе. Согласно Википедии, с изобретением асинхронного двигателя переменного тока связано несколько имен. В 1824 году французский физик Франсуа Араго открыл вращающиеся магнитные поля и ввел термин «Вращения Араго» (или «Диск Араго»).В 1831 году Майкл Фарадей смог объяснить эффекты, представив теорию электромагнитной индукции. В 1879 году Уолтер Бейли продемонстрировал первый примитивный асинхронный двигатель, включив и выключив его вручную. Первые трехфазные асинхронные двигатели переменного тока без коммутатора были независимо изобретены Галилео Феррарисом в 1885 году и Николой Тесла в 1887 году. Оба опубликовали статьи в 1888 году, чтобы объяснить эти технологии. Тесла подал заявку на патенты США в 1887 году и получил некоторые из этих патентов в 1888 году.Джордж Вестингауз, который в то время разрабатывал систему питания переменного тока, в 1888 году получил лицензию на патенты Tesla и приобрел в США вариант патента на концепцию асинхронного двигателя Ferraris для дальнейшего развития технологии. General Electric (GE) начала разрабатывать трехфазные асинхронные двигатели в 1891 году. ^{К 1896 году General Electric и Westinghouse подписали соглашение о взаимном лицензировании на конструкцию ротора со стержневой обмоткой, позже названного ротором с короткозамкнутым ротором. Та же концепция используется и сегодня.}

Асинхронные двигатели идеальны для приложений, требующих непрерывной работы в одном направлении , таких как конвейеры, миксеры и вращающиеся знаки. Они рассчитаны на длительный режим работы и обычно служат долгое время из-за своей простой конструкции.

Конструкция и теория эксплуатации

На этом изображении показана структура асинхронного двигателя переменного тока, который является основным типом двигателей переменного тока с постоянными разделенными конденсаторами.Вращающийся элемент, ротор, поддерживается в корпусе двигателя двумя шарикоподшипниками для длительного срока службы. Статор расположен вокруг ротора с тонким воздушным зазором. Выходной вал соединен с ротором. Подводящие провода подключаются к обмоткам статора. Фланцевый кронштейн запрессован в корпус двигателя для обеспечения качества.

Поскольку переменный ток подается на медные обмотки статора, вокруг ротора создается вращающееся магнитное поле со скоростью колебаний переменного тока.Согласно правилу левой руки Флеминга, движущееся магнитное поле индуцирует ток на алюминиевых стержнях (проводнике) в стальном роторе, который генерирует свои собственные противоположные магнитные поля (закон Ленца). Магнитные поля от ротора затем взаимодействуют с вращающимся магнитным полем от статора, и ротор начинает вращаться.

Теория работы асинхронного двигателя переменного тока может быть объяснена с помощью диска Араго , который представляет собой наблюдаемое явление, включающее правило правой руки Флеминга и правило левой руки Флеминга. Хотите узнать больше о теории работы двигателей переменного тока?

Однофазные асинхронные двигатели

Однофазные асинхронные двигатели предлагаются с разным напряжением и частотой для разных регионов мира. Для США однофазные двигатели обычно предлагаются на 110/115 вольт или 220/230 вольт, которые легко доступны. 60 Гц — типичная частота источника питания.

Вот действующие схемы подключения этих стандартных 3-проводных двигателей. FYI направление вращения двигателя указано, если смотреть со стороны выходного вала двигателя.

Хотя принцип работы должен быть одинаковым для всех однофазных двигателей переменного тока с постоянным разделенным конденсатором, представленных на рынке, цвета выводных проводов могут быть разными для разных производителей.

Для стандартного 3-проводного двигателя цвета проводов обычно белый, красный и черный. Черный всегда связан с нейтралью (N). И белый, и черный подключены к 2 клеммам специального конденсатора.Когда ток (L) подключен к черному или красному через клемму конденсатора, двигатель начнет вращаться в заданном направлении. Для двигателей с клеммной коробкой принцип работы такой же. Однако клеммы обозначены Z2, U2 и U1.

Подключение конденсатора

Для однофазных двигателей конденсатор важен для запуска. Без пускового момента, обеспечиваемого конденсатором, вам пришлось бы помогать запускать двигатель, вручную вращая вал.Это как старые пропеллеры старинного самолета. Убедитесь, что вы не забыли правильно подключить конденсатор. Это был очень распространенный случай устранения неполадок, когда я работал инженером службы поддержки.

Вот пример подключения 4-контактного конденсатора и однофазного двигателя.

Количество выводов на конденсаторе вас не смущает. На схеме внутренней проводки ниже показано, что две ближайшие клеммы имеют внутреннее соединение. В электрическом отношении это то же самое, что и у традиционных конденсаторов с двумя выводами, которые имеют только по одному выводу с каждой стороны.

Мы также сняли видео, чтобы продемонстрировать правильный способ подключения этих двигателей, включая автоматические выключатели, переключатели и конденсатор.

Трехфазные асинхронные двигатели

Трехфазные асинхронные двигатели обычно предлагаются в США на 220/230 В и 50/60 Гц. В некоторых случаях предлагается 460 вольт. Трехфазные двигатели могут работать либо с постоянной скоростью, либо с инвертором / частотно-регулируемым приводом для приложений с регулируемой скоростью.

Вот действующие схемы подключения этих стандартных 3-проводных двигателей. FYI направление вращения двигателя указано, если смотреть со стороны выходного вала двигателя.

Для трехпроводного трехфазного двигателя у нас такие же цвета проводов. Три фазы от источника питания обозначены L1 (R), L2 (S) и L3 (T). Подключите красный к L1 (R), белый к L2 (S) и черный к L3 (T). Для двигателей с клеммной коробкой клеммы имеют маркировку U, V и W.Теория работы такая же. Чтобы переключить направление вращения, переключите любое из 2 соединений между R, S и T.

При перегрузке или блокировке вала рекомендуется использовать либо электромагнитный переключатель, либо электронную тепловую функцию инвертора, чтобы предотвратить перегорание двигателя.

Вы наверное обратили внимание, что на схеме подключения нет конденсатора . Для однофазных двигателей требуется конденсатор для создания многофазного источника питания. Для трехфазных двигателей конденсатор не требуется.Мы также сняли видео, чтобы продемонстрировать правильную проводку.

И последнее, но не менее важное. Не забудьте электрически заземлить двигатели с помощью специальной клеммы защитного заземления (PE), чтобы избежать удара или травм со стороны персонала.

Вот и все, что касается подключения однофазных и трехфазных асинхронных двигателей. Следите за новостями в следующем посте, где я расскажу о подключении других типов двигателей переменного тока, таких как реверсивные двигатели и двигатели с электромагнитным тормозом.

Не забудьте подписаться!

Узнайте о серии KII и KIIS Вот видео, которое кратко объясняет историю развития двигателей переменного тока Oriental Motor с 1966 года, когда серия K считалась фактическим стандартом для всех двигателей переменного тока, до введения серий KII и KIIS, которые являются новейшим стандартом одно- и трехфазные двигатели сегодня.

Базовое испытание двигателя с помощью мультиметров и амперметров

Когда электродвигатель не запускается, работает с перебоями, перегревается или постоянно отключает устройство максимального тока, может быть множество причин.Иногда проблема заключается в источнике питания, в том числе в проводниках параллельной цепи или в контроллере мотора. Другая возможность заключается в том, что ведомая нагрузка заклинивает, заедает или не соответствует требованиям. Если в самом двигателе возникла неисправность, неисправность может быть связана с обгоревшим проводом или соединением, неисправностью обмотки, включая повреждение изоляции, или неисправным подшипником.

Переносной мультиметр

Ряд диагностических инструментов — токоизмерительные клещи, датчик температуры, мегомметр или осциллограф — могут помочь прояснить проблему.Предварительные (часто окончательные) тесты обычно проводятся с использованием универсального мультиметра. Этот тестер может предоставить диагностическую информацию для всех типов двигателей.

Если двигатель полностью не отвечает, нет гудения переменного тока или ложных запусков, снимите показания на клеммах двигателя. Если нет напряжения или пониженное напряжение, вернитесь к восходящему потоку. Снимайте показания в доступных точках, включая разъединители, контроллер мотора, любые предохранители или соединительные коробки и т. Д., Обратно на выход устройства защиты от перегрузки по току на входной панели.То, что вы ищете, — это, по сути, тот же уровень напряжения, который измеряется на главном выключателе входной панели.

При отсутствии электрической нагрузки на обоих концах проводников ответвленной цепи должно быть одинаковое напряжение. Когда электрическая нагрузка цепи близка к мощности цепи, падение напряжения не должно превышать 3% для оптимального КПД двигателя. При трехфазном подключении все ветви должны иметь практически одинаковые показания напряжения без выпадения фазы. Если эти показания различаются на несколько вольт, их можно выровнять, прокручивая соединения, стараясь не реверсировать вращение.Идея состоит в том, чтобы согласовать напряжения питания и импедансы нагрузки, чтобы сбалансировать три ноги.

Если электроснабжение удовлетворительное, проверьте сам двигатель. Если возможно, отключите груз. Это может восстановить работу двигателя. При отключенном и заблокированном питании попробуйте провернуть двигатель вручную. Во всех двигателях, кроме самых больших, вал должен вращаться свободно. В противном случае имеется препятствие внутри или заедание подшипника. Довольно новые подшипники подвержены заклиниванию из-за более жестких допусков.Это особенно актуально, если окружающая влажность или двигатель какое-то время не использовался. Часто хорошую работу можно восстановить, смазав передние и задние подшипники без разборки двигателя.

Если вал вращается свободно, установите мультиметр на функцию измерения сопротивления. Обмотки (все три в трехфазном двигателе) должны иметь низкое сопротивление, но не ноль. Чем меньше двигатель, тем выше будет это показание, но он не должен открываться. Обычно он будет достаточно низким (менее 30 Ом) для включения звукового индикатора целостности цепи.

Для правильной работы двигателя все обмотки должны иметь МОм относительно земли, то есть корпуса двигателя. Если обмотка заземлена, изоляция обмотки нарушена или якорь касается статора, за исключением случаев, когда внутри имеется возможность ослабить или натереть провод.

Малые универсальные двигатели, как и переносные электродрели, могут содержать обширную схему, включая переключатель и щетки. В режиме омметра подключите измеритель к вилке и следите за сопротивлением, пока вы поворачиваете шнур в том месте, где он входит в корпус.Перемещайте переключатель из стороны в сторону и, закрепив курковый переключатель, чтобы он оставался включенным, нажмите на щетки и поверните коммутатор рукой. Любые колебания цифровых показаний могут указывать на неисправность. Часто для восстановления работы требуется новый набор щеток.

Показания силы тока

полезны при всех видах электронных и электрических работ. По показаниям напряжения вы знаете электрическую энергию, доступную на клеммах, но не знаете, сколько тока течет. У мультиметров всегда есть текущая функция, но с этим есть две проблемы.Во-первых, исследуемая цепь должна быть отключена (а затем восстановлена), чтобы подключить прибор последовательно с нагрузкой. Другая трудность заключается в том, что мультиметр не способен обрабатывать ток, присутствующий даже в небольшом двигателе. Весь ток должен протекать через измеритель, мгновенно сжигая провода зонда, если не разрушая весь инструмент.

Цифровые и аналоговые клещи амперметры.

Отличным инструментом для измерения тока двигателя являются клещи-клещи (торговая марка Amprobe).Он позволяет обойти такие трудности, измеряя магнитное поле, связанное с этим током, и отображая результат в цифровом или аналоговом отсчете, калиброванном в амперах.

Токоизмерительные клещи абсолютно удобны в использовании. Просто откройте подпружиненные зажимы, вставьте провод под напряжением или нейтраль, затем отпустите зажимы. Проволоку не нужно центрировать в отверстии, и это нормально, если она проходит под углом. Однако таким способом нельзя измерить весь кабель, содержащий горячий и нейтральный проводники.Это потому, что электрический ток, протекающий по двум проводам, движется в противоположных направлениях, поэтому два магнитных поля компенсируются. Следовательно, невозможно измерить ток в шнуре питания, как это часто требуется. Чтобы разобраться в этой ситуации, сделайте разветвитель. Это короткий удлинитель подходящего номинала с удаленным примерно шестидюймовым кожухом, чтобы можно было отсоединить один из проводов и измерить его.

Цифровые и аналоговые клещи

работают хорошо и способны измерять до 200 А, что достаточно для большинства моторных работ.

Основная процедура заключается в измерении пускового и рабочего тока для любого двигателя, когда он подключен к нагрузке. Сравните показания с задокументированными или паспортными данными. По мере старения двигателей потребляемый ток обычно возрастает из-за падения сопротивления изоляции обмотки. Избыточный ток вызывает тепло, которое должно рассеиваться. Деградация изоляции ускоряется до схода лавины, вызывающей перегорание двигателя.

Показания амперметра подскажут вам, где вы находитесь в этом континууме.На промышленном объекте в рамках планового технического обслуживания электродвигателя можно снимать периодические показания тока и заносить их в журнал, размещенный поблизости, чтобы можно было заранее определить тенденции к разрушению и избежать дорогостоящих простоев.

5 причин, по которым ваши электродвигатели продолжают перегреваться

Перегретый электродвигатель остановит ваше оборудование. И хотя чрезмерный нагрев может быть проблемой, с которой вы сталкиваетесь, совершенно необходимо знать, как и почему ваш мотор перегревается.Пока вы не доберетесь до корня проблемы, ваш двигатель будет продолжать достигать пиковых температур, снова и снова выходя из строя.

Квалификация перегретого электродвигателя

Первый шаг в работе с перегретым двигателем — убедиться, что перегрев действительно является проблемой. Если вы не будете активно следить за ним, когда он выходит из строя, вы можете не подозревать о перегреве. Чтобы проверить перегрев, вам нужно будет снова запустить двигатель — на этот раз с помощью методов его контроля:

• Проверьте кнопку сброса температуры на двигателе, если она есть.Это самый быстрый и простой способ квалифицировать перегрев.
• Простой термостат даст вам четкое указание на то, что температура поднимается выше безопасного уровня эксплуатации.
• Если у вас есть передовая инфракрасная камера (FLIR), она быстро покажет вам, когда машина достигает температуры перегрузки.
• Хотите высокотехнологичное решение? Умные датчики температуры будут делать больше, чем просто сообщать вам о перегреве — они точно определяют, когда это произошло и при какой температуре.

Любой из этих методов квалифицирует перегрев, поэтому вы можете быть уверены, что имеете дело именно с этим. После подтверждения вам нужно будет понять , почему ваш электродвигатель продолжает превышать безопасные рабочие температуры.

Общие проблемы, приводящие к перегреву

Как и в любой другой электрической системе, тепло является результатом плохих условий эксплуатации. В случае электродвигателей перегрев чаще всего связан с одной из следующих пяти основных проблем:

.

1.Электрическая перегрузка , вызванная чрезмерным напряжением питания или перегрузкой из-за потребления большего тока, приведет к проблемам с перегревом. По мере того, как двигатель работает более интенсивно или при необычной нагрузке, основным побочным продуктом, приводящим к выходу из строя, будет тепло.

2. Низкое сопротивление — наиболее частая причина выхода из строя электродвигателя. Деградация обмоток двигателя из-за тепла откроет путь к коротким замыканиям и утечкам, которые подвергают двигатель риску выхода из строя.

3. Загрязнение пылью и мусором повысит внутреннюю температуру двигателя и не даст ему остыть, что приведет к чрезмерному нагреву в течение более длительного периода времени.Обычно это происходит без надлежащего обслуживания или удаления частиц.

4. Частота пуска-останова играет большую роль в тепловом повреждении. Чрезмерный запуск, остановка и повторный запуск двигателя не позволят ему остыть должным образом. В результате создается высокотемпературная среда, которая нарушает целостность компонентов.

5. Вибрация из-за таких состояний, как мягкая ступня, приводит к чрезмерному нагреванию. Если вибрации достаточно сильные, они поднимут температуру до опасного уровня и нагружают компоненты, превышающие их тепловую способность.

Большинство техников-электриков могут обнаружить такие катализаторы, вызывающие нагрев, при разборке или осмотре двигателя.

Спросите у техника

Предотвращение отказов из-за перегрева

Проблема с отказами, вызванными нагревом, заключается в том, что они будут происходить до тех пор, пока техническое обслуживание не решит основную проблему. К счастью, есть способы пресечь эти проблемы в зародыше без особых изменений в плане обслуживания:

• Тщательное плановое обслуживание гарантирует, что отдельным компонентам электрической системы уделяется необходимое внимание, чтобы свести к минимуму перегрузку и перегрев.
Установка интеллектуального датчика
• может предупреждать технических специалистов о проблемах, вызванных перегревом, в режиме реального времени, позволяя вносить исправления и модификации до того, как произойдет полная поломка.
• Установка устройств защиты от перегрузки и правильная конфигурация предотвратят проблемы с нагрузкой, напрямую устраняя несколько катализаторов повреждения головки.

Наряду с трением в механическом оборудовании, тепло является отравой для электрических устройств любого предприятия. Контроль температуры начинается с понимания того, что ее вызывает, и того, что вы можете сделать, чтобы свести к минимуму или устранить эти переменные.

Проблемы с перегревом электродвигателя? Вы всегда можете рассчитывать на профессионалов Global Electronic Services. Свяжитесь с нами по всем вопросам, связанным с промышленной электроникой, серводвигателями, двигателями переменного и постоянного тока, гидравлическими и пневматическими системами, и не забывайте ставить лайки и подписываться на нас на Facebook!

Запросить цену

Может ли двигатель 60 Гц работать от источника питания 50 Гц?

Для общего ответа: да, можно, ЕСЛИ: вы уменьшите напряжение на 50/60, оборудование не заботится, вас не волнует потенциальный перегрев двигателя, процесс / нагрузка могут выдерживать более низкую скорость / крутящий момент , так далее.Для точного ответа вам необходимо предоставить дополнительную информацию, такую ​​как паспортные данные двигателя, напряжение, скорость работы, тип нагрузки и т. Д.

Отношение приложенного напряжения к приложенной частоте (В / Гц) должно оставаться неизменным, чтобы поддерживать тот же уровень магнитное насыщение. Чтобы сохранить те же уровни термического напряжения на проводниках и изоляции, выходная мощность вала также должна быть уменьшена в том же соотношении (л.с. / Гц).

В то же время имейте в виду, что работа двигателя на более низкой скорости вала также будет иметь тенденцию к более низкой окружной скорости для любых внутренних вентиляторов, что, в свою очередь, означает как меньший объем, так и более низкое давление для теплоносителя первого контура.Меньшее количество охлаждающей жидкости обычно означает более высокую точку стационарного равновесия в отношении температуры компонентов (включая обмотку).

В качестве примера: двигатель мощностью 60 л.с. при 460 В / 3 фазы / 60 Гц будет иметь номинальную мощность 50 л.с. при работе при 380 В / 3 фазы / 50 Гц (В / фаза / Гц).

Какая разница?

В стандартной комплектации все промышленные двигатели предназначены для систем с напряжением / частотой сети как IEC, так и США: 400 В / 50 Гц или 460 В / 60 Гц. Разница источника питания между 50 Гц и 60 Гц обычно 20% — номинальная мощность при 60 Гц выше на 20% от источника питания 50 Гц.Данные можно найти на паспортной табличке двигателя.

Почему разница 20%? Основная причина нагрева двигателя (повышения температуры) — ток нагрузки. Из формулы выходной мощности двигателя P = SQRT (3) * U * I * cosF * ETA ясно, что ток останется примерно таким же, когда мы будем использовать мощность двигателя 400 В 50 Гц и 460 В 60 Гц 50 Гц + 20% мощности двигателя.

Важно отметить, что когда дело доходит до частотно-зависимых потерь, таких как потери на гистерезис, потери на вихревые токи, потери, связанные со скин-эффектом; изменение частоты часто приводит к «нелинейным» изменениям.Т.е. небольшое увеличение / уменьшение частоты может иметь значительное увеличение / уменьшение этих частотно-зависимых компонентов. Таким образом, необходимо помнить о любых изменениях в работающем двигателе на базовой частоте и их влиянии на работу машины в целом.

Что делать, если я хочу преобразовать 60 Гц в 50 Гц?
Вы можете использовать преобразователь Гц, чтобы преобразовать фиксированные Гц и вольт в регулируемые Гц и вольт.

Как преобразовать 120 В в 220 В

Адаптеры вилок учитывают форму и размер штырей.(Фото: Jupiterimages / Polka Dot / Getty Images)

Используйте переходник, чтобы безопасно использовать устройства из США, где стандартное напряжение составляет 120 В, в международных пунктах назначения, таких как Европа, Ближний Восток и Австралия, где 220 В. стандартный. В переходниках вилок также учитываются вилки вилок разной формы и размера на электрических устройствах. Приобретите «универсальный» переходник для вилки, который адаптируется к любой вилке в любой точке мира.

Плотно вставьте устройство в адаптер.

Отрегулируйте переключатель — если у вас универсальный адаптер — так, чтобы вилки адаптера совпадали с розеткой перед вами. Переключатель помечен местоположением, поэтому, если вы находитесь в Лондоне, установите его в положение «UK».

Вставьте вилку адаптера в розетку и дождитесь, пока питание достигнет вашего устройства. Когда вы закончите использовать устройство, отключите адаптер, затем отключите устройство от него.

Наконечник

• Универсальный адаптер включает переключатель, который позволяет изменять форму адаптера, чтобы он соответствовал разным типам розеток.Хотя универсальный адаптер немного дороже, чем адаптер, предназначенный для конкретного пункта назначения, он пригодится везде, где вы путешествуете.

Наконечник

• Не подключайте устройство на 120 В непосредственно к розетке 220 В, даже если форма и размер вилки идентичны. Хотя товары, продаваемые в США, но доступные по всему миру, иногда подходят для напряжения 220 В — например, iPod, — другие устройства могут быть повреждены такими высокими напряжениями. Если сомневаетесь, воспользуйтесь конвертером.

Ссылки

Советы

• Универсальный адаптер включает переключатель, который позволяет изменять форму адаптера, чтобы он соответствовал разным типам розеток. Хотя универсальный адаптер немного дороже, чем адаптер, предназначенный для конкретного пункта назначения, он пригодится везде, где вы путешествуете.

Предупреждения

• Не подключайте устройство на 120 В непосредственно к розетке 220 В, даже если форма и размер вилки идентичны.Хотя товары, продаваемые в США, но доступные по всему миру, иногда подходят для напряжения 220 В — например, iPod, — другие устройства могут быть повреждены такими высокими напряжениями. В случае сомнений используйте переходник.

Writer Bio

Роберт Шрейдер — писатель, фотограф, путешественник и создатель отмеченного наградами блога Leave Your Daily Hell.
