Как подключить электродвигатель с 3 проводами от стиральной машины: Как подключить электродвигатель от стиральной машины автомат к сети

3 способа подключения электродвигателя

Электродвигатели бывают разными, и способы их подключения тоже отличаются. В статье мы поделимся распространенными способами подключения электродвигателей. Берите себе на заметку.

Содержимое

• 1 Как правильно подключить трехфазный электродвигатель к сети 220В
  • 1.1 Особенности подключения проводов
  • 1.2 Как изменить направление вращения двигателя
  • 1.3 Как подключить двигатель правильно
  • 1.4 Рассмотрим наиболее удобную схему подключения
  • 1.5 Какой конденсатор лучше выбрать?
  • 1.6 Видео
• 2 Способ подключения коллекторного двигателя от стиральной машины
  • 2.1 Приступаем к работе
  • 2.2 Видео
• 3 Как подключить электродвигатель с 380 на 220 вольт
  • 3.1 Основные этапы работ
  • 3.2 Видео

Как правильно подключить трехфазный электродвигатель к сети 220В

У некоторых мастеров частенько возникают проблемы с подключением трехфазного электродвигателя к электрической сети 220В. Хотя на самом деле — ничего сложного тут нет.

Автор YouTube канала GOOD_WOOD подробно рассказал, как правильно подключить 3-фазный мотор. В этой статье расскажем вам о ключевых моментах.

Особенности подключения проводов

Чтобы подключить мотор, потребуется питание от сети 220В и конденсатор.

В распределительной коробке электродвигателя имеются клеммы. К любым двум клеммам подключаются питающие провода (фаза и ноль), к третьей клемме — подключается провод от конденсатора.

Провод от конденсатора красного цвета

Как изменить направление вращения двигателя

Рассмотрим этот момент наглядно. Для начала подключаем провода, потом включаем электродвигатель в сеть 220В. Он начнет гудеть, но вал вращаться не будет.

Второй провод от конденсатора подключаем к одному из двух питающих проводов.

Например, мы подключили провод от конденсатора к левому питающему проводу, и вал двигателя начал вращаться в том или ином направлении.

Если нужно изменить направление вращения вала, то провод от конденсатора подключается к другому питающему проводу.

Как подключить двигатель правильно

При подключении трехфазного мотора в сеть 220В можно использовать два способа подключения: треугольником и звездой.

Тип подключения будет напрямую зависеть от того, что вы хотите получить в итоге: хорошую мощность или большую скорость вращения.

Если нужна мощность — тогда выбирается тип подключения треугольником, если скорость вращения и более плавная работа — звездой.

Рассмотрим наиболее удобную схему подключения

Из электродвигателя выходит 3 провода. К любому из них мы сначала подключаем конденсатор. С конденсатора свободный провод подключаем к переключателю (не путать с выключателем!).

К клеммам переключателя подключаем два оставшихся провода из двигателя. А потом контакты переключателя подключаем к сети 220В.

При помощи переключателя вы сможете менять направление вращения вала электродвигателя.

Какой конденсатор лучше выбрать?

Как правило, конденсаторы подбираются, в зависимости от типа и марки электродвигателя, а также от его мощности.

Для удобства выбора оптимального конденсатора советуем воспользоваться онлайн-калькуляторами.

Вводите в окно технические характеристики двигателя и другие данные о нем (они указаны на табличке, которая находится на корпусе мотора), после чего калькулятор выдаст вам характеристики наиболее подходящего конденсатора.

Если таблички на двигателе нет, то выбор конденсатора осуществляется экспериментальным путем. Или можно ориентироваться на средние значения: 60 мкФ на 1 кВт мощности для рабочего конденсатора и 70-90 мкФ на 1 кВт — для пускового.

Видео

О том, как правильно подключить трехфазный электродвигатель, подробно показано в видеоролике ниже. Советуем посмотреть.

Как подключить 3 фазный двигатель в 220, направление вращения двигателя, какой поставить конденсатор

Способ подключения коллекторного двигателя от стиральной машины

В данном обзоре автор поделится с нами простейшим способом подключения коллекторного двигателя от стиралки-автомат.

Характеристики используемого электродвигателя вы можете посмотреть на фото ниже.

Данный мотор имеет мощность 300 Вт, и способен «разгоняться» до 14 тыс. оборотов в минуту.

Автор планирует использовать его для изготовления самодельного токарного станка для домашней мастерской.

Кстати, изготовить примитивный токарный станок можно также на основе электрической дрели. Да, у него мощности, конечно же, будет маловато, но для каких-то мелких работ такая конструкция вполне сгодится.

Но давайте вернемся к нашему двигателю от стиральной машины.

Главная задача — правильно подключить двигатель к электрической вилке, чтобы можно было запитать его от розетки.

В принципе, ничего сложного тут нет, и электриком для этого быть вовсе не обязательно.

Приступаем к работе

Первое, на что нужно обратить внимание — на выводы проводов.

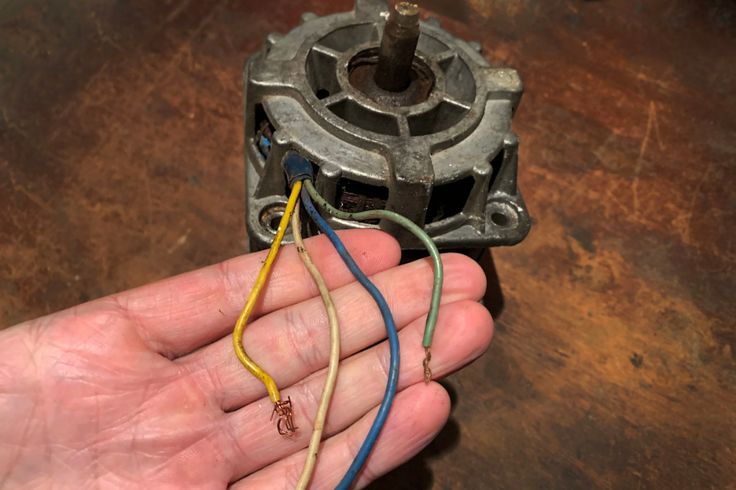

Из корпуса двигателя выходят два провода от статора (белый и серый) и два провода от ротора (красный и синий).

Также есть еще один провод — от датчика Холла. Он в данном случае нам не понадобится.

Берем один провод, который выходит от статора двигателя (например, серый), и соединяем его с проводом от ротора (красный).

Автор скрепляет провода между собой обычной скруткой, и затем дополнительно фиксирует еще с помощью СИЗа.

Далее оставшиеся два провода (один — от статора, и один — от ротора) соединяем с проводами электрической вилки.

Если вам надо изменить направление вращения вала, для этого достаточно просто поменять провода местами.

То есть, если мы подключали красный провод от ротора к серому проводу от статора, то для изменения направления вращения вала надо будет подключить красный провод от ротора к белому проводу от статора. А оставшиеся два — к вилке.

Видео

Подробно о том, как своими руками подключить коллекторный двигатель от стиральной машины, можно посмотреть на видео ниже.

Данная статья подготовлена на основе видеоролика с YouTube канала «Неформальный Механик». Спасибо за внимание.

Простейшее подключение двигателя от стиральной машины. Неформальный Механик

Как подключить электродвигатель с 380 на 220 вольт

В данном обзоре автор подробно расскажет и покажет, как своими руками подключить электродвигатель с 380 на 220 вольт (чтобы можно было включать его в розетку). Ничего сложного в этом нет.

Обратите внимание, что автор использует электродвигатель, у которого есть только три провода.

Дополнительные три провода отсутствуют. Но это не является проблемой.

Электродвигатель можно использовать для изготовления различных полезных приспособлений: настольного гриндера для гаража и домашней мастерской, вибросита для просеивания песка и др.

Первым делом (если двигатель был приобретен на металлоприемке), необходимо убедиться в его работоспособности.

Для этого потребуется тестер. Ставим его на прозвонку и проверяем три провода. Они должны быть замкнуты между собой. Также необходимо будет убедиться, что нет пробоя на корпус.

Основные этапы работ

На следующем этапе потребуется обычная вилка для розетки и конденсаторы для запуска электродвигателя (не меньше 300 вольт и 70 мкф на 1000 ватт).

Схема подключения очень простая. Сначала один провод от пакета конденсаторов подцепляем к проводу вилки. Затем свободный провод от вилки подключаем к любому из трех проводов электродвигателя.

Далее первый провод от вилки подцепляем к одному из двух оставшихся свободных проводов электродвигателя.

К третьему проводу подключаем второй провод от конденсаторов. Но сам контакт должен быть кратковременным (не более 1 секунды) — только для старта.

Видео

Подробно о том, как подключить электродвигатель с 380 на 220 вольт, смотрите на видео ниже. Этим простым способом поделился автор YouTube канала «саня киселев».

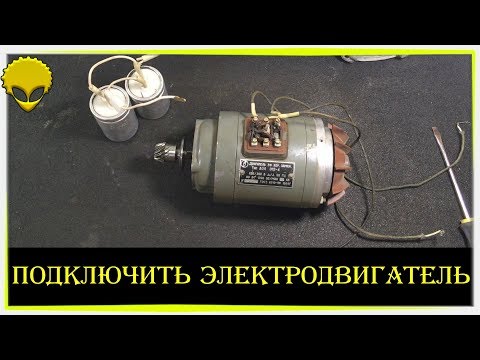

как подключить двигатель с380 на 220 вольт

Андрей Васильев

Задать вопрос

Как подключить электродвигатель к бытовой сети

Человек окружен электродвигателями. Их устанавливают в стиральные машины, настенные часы, автомобили, электроинструменты, и даже в игрушечные машинки. Они популярны в силу своей неприхотливости и прочности.

Как же подключить электродвигатель? Для работы обычного асинхронного двигателя достаточно двух проводов – фазы и нуля. Однако подключение усложняется, если речь идет о трехфазном варианте. Чтобы разобраться в тонкостях подключений, необходимо понимать базовые принципы электрики.

Содержание

• Почему применяют запуск однофазного двигателя через конденсатор?
• Подключение конденсаторов для запуска однофазных электродвигателей
• Какой вариант подключения двигателя лучше всего?
• Способы подключения трехфазных электродвигателей
• Как определить схему подключения обмоток?
• Подключаем трехфазный двигатель к 220В

Почему применяют запуск однофазного двигателя через конденсатор?

Однофазный асинхронный двигатель – это электромотор, запитанный от сети переменного тока. Он состоит из нескольких компонентов:

• корпуса двигателя;
• ротора;
• статор.
• проводов электропитания.

В корпусе устройства располагается статор. Он состоит из рабочей и пусковой обмотки. На них подается электрический ток, который вызывает электромагнитное поле. Действие токов раскручивает ротор, установленный посередине статора. При этом необходимо учитывать, что запуск двигателя происходит принудительно. На рабочую обмотку подают ток, при этом пусковую обмотку запускают в ручном режиме, через кнопку.

Такая схема позволяет включить двигатель без дополнительных компонентов, но данная компоновка может привести к поломке двигателя. Дело в том, что сама по себе рабочая обмотка не раскручивает мотор. Она создает пульсирующее магнитное поле, силы которой не хватает на первоначальную раскрутку ротора. Рабочий контур будет ждать подключения пусковой обмотки. Она дает толчок ротору, позволяет подключиться к работе основной обмотке.

В противном случае рабочая обмотка будет находиться под постоянным напряжением. Из-за высокого сопротивления она начинает греться и постепенно приходит в негодность. Для исправления данной ситуации используют конденсаторы. Они делают старт двигателя безопасным, сохраняет ресурс обмоток.

ВНИМАНИЕ: Для определения типа обмотки используют мультиметр. С его помощью определяют сопротивление на выходах проводов из асинхронного двигателя. Прибор показывает меньшее сопротивление на рабочем контуре, большее на пусковой обмотке.

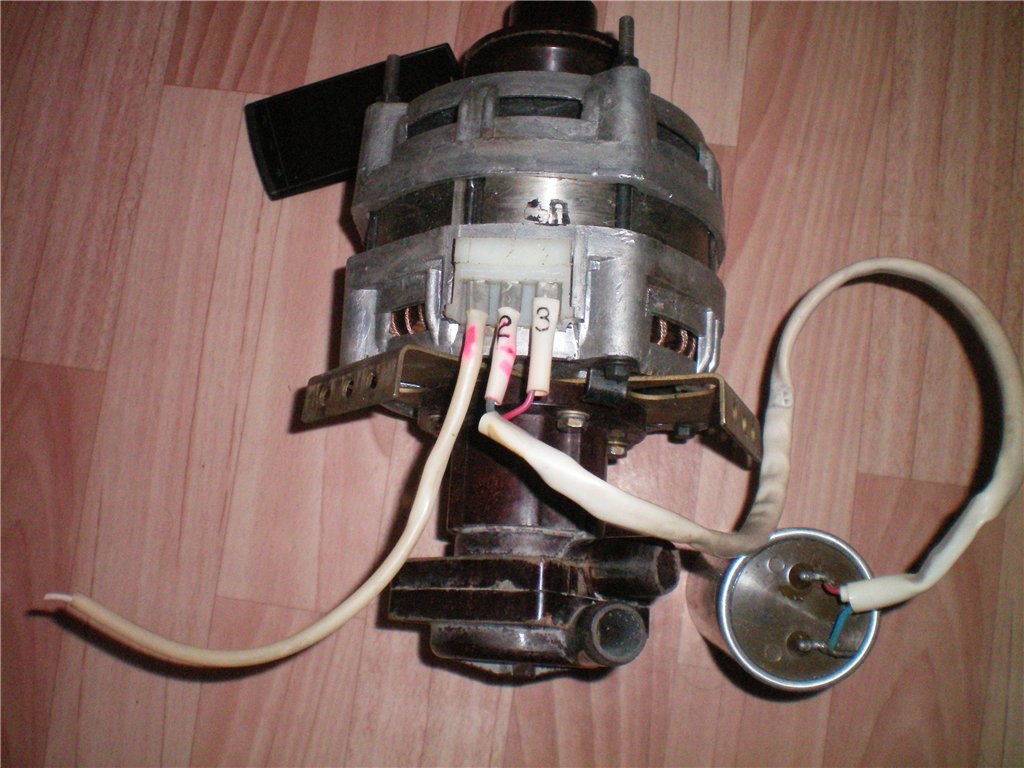

Подключение конденсаторов для запуска однофазных электродвигателей

Конденсатор – это компонент электрической цепи, накапливающий в себе заряд электрического тока. Данный элемент может снижать или повышать нагрузку на компоненты электроприборов. В системе переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора, замыкаясь так называемым током смещения. Емкость элемента измеряют в фарадах (Ф) или микрофарадах (мкФ).

Конструктивно данный элемент представляет собой две пластины или обкладки, посредине которых находится диэлектрик, толщина которого намного меньше размеров обкладок. Конденсатор позволяет накапливать больший или меньший ток, необходимый для корректной работы элементов электрической цепи.

Различают три вида конденсаторов:

1. Полярные. Не используются в сетях переменного тока из-за быстрого разрушения прослойки диэлектрика. Это приводит к короткому замыканию цепи.
2. Неполярные. Работают в сетях переменного и постоянного тока. Их обкладки одинаково взаимодействуют с источником и диэлектриком.
3. Электролитические или оксидные. В этом конденсаторе используют тонкую оксидную пленку в качестве электродов. Это позволяет работать с максимально возможной емкостью конденсатора. Используют на моторах с низкой частотой вращения.

Из этого следует, что для подключения к асинхронному однофазному двигателю более всего подходит неполярный конденсатор.

Для асинхронного двигателя используют конденсаторы:

• рабочие;
• пусковые (стартовые).

Первая группа элементов направлена на снижения тока на основной контур обмотки мотора. Она бережет статор от перенапряжения. Стартовые конденсаторы работают кратковременно – до 3 секунд. Они включаются в самом начале работы двигателя.

Подключение конденсатора и разных контуров обмотки может проходить в различной последовательности. Это влияет на производительность мотора и его эксплуатационные характеристики.

ВАЖНО. Для корректной работы конденсатора нужно правильно рассчитать объем данного компонента. В электрике существует правило: на 100 Ватт мощности берут примерно 7 мкФ емкости рабочего конденсатора. Для пускового элемента данный параметр увеличивается в 2.5 раза. На практике данные показатели могут незначительно отличаться. Это происходит из-за конструктивных особенностей разных двигателей, а также общей выработки устройства.

Какой вариант подключения двигателя лучше всего?

Рассмотрим схему подключения данного элемента в цепи асинхронного двигателя. Конденсаторы устанавливают в разрыв питания на выходах основной и пусковой обмотки.

Их можно комбинировать следующим образом:

1. Установка пускового конденсатора, включающегося на короткий промежуток времени для снятия нагрузки на основную обмотку. При этом емкость элемента рассчитывают исходя из пропорции: на 1 кВт мощности мотора – конденсатор 70 мкФ.
2. Установка рабочего конденсатора в контур основной обмотки. В этом случае пусковая обмотка подключена напрямую и работает постоянно. Для такой схемы работы выбирают конденсатор, мощностью в пределах 23-35 мкФ.
3. Пусковой и рабочий конденсатор устанавливаются параллельно.

Эти схемы рассчитаны на подключение асинхронного двигателя на 220в. Данные пропорции носят рекомендательный характер и подбираются индивидуально для каждого типа мотора. Для подбора оптимальной комбинации стоит внимательно следить за работой агрегата.

Например, если мотор начинает сильно перегреваться после установки рабочего конденсатора, стоит понизить его мощность в два раза. Рекомендуется устанавливать конденсаторы с рабочим напряжением не менее 450В.

Зная, как подключается однофазный асинхронный двигатель в сеть 220В, можно подключить любой подобный агрегат без особых опасений. Главное четко представлять схему подключения и иметь под рукой хотя бы один пусковой конденсатор.

Однако для серьезных рабочих станков такой вариант неуместен. Дело в том, что на мощном электроинструменте ставят трехфазные двигатели, которые не получится подключить напрямую в стандартную сеть 220В. Чтобы запитать трехфазный асинхронный двигатель в бытовую сеть, потребуется изучить внутреннюю схему подключения его обмоток.

Способы подключения трехфазных электродвигателей

В электротехнике есть два типа коммутации питания трехфазного асинхронного двигателя:

• методом звезды;
• методом треугольника.

Перечисленные типы подключений используют на всех типах трехфазных электромоторов. От того, какой метод применен, зависит характер работы двигателя, его максимальные нагрузки. Так двигатели с подключением типа «звезда» обладают плавным запуском, но не могут работать на максимальной нагрузке, заявленной в техническом паспорте. Моторы с «треугольником» наоборот быстро стартуют и могут выдавать максимальную мощь.

Как определить схему подключения обмоток?

Распознать метод обмотки довольно просто. Это можно сделать двумя способами:

Посмотреть номерную табличку на двигателе. Обычно на ней отображены все технические данные, касающиеся работы двигателя. Среди прочего можно встретить два символа:

• геометрическую фигуру треугольника;
• звезду из трех лучей.

Необходимо сопоставить, какой из символов в таблице находится под значением 380В. Это может выглядеть следующим образом: 220/380В и рядом с ними символы «треугольник»/«звезда». Данное обозначение говорит, что на моторе, подсоединенном в сеть 380В, работает обмотка звезда.

Однако не всегда на моторе есть подобная табличка. Она может отсутствовать или быть затертой. Данный способ определения больше подходит для новых двигателей, которые никто не ремонтировал и не обслуживал. Старый агрегат лучше проверить самостоятельно. Для этого потребуется второй способ распознания типа обмотки.

Раскрутить блок управления и посмотреть на клеммник. На нем можно увидеть 6 выводов проводов. Соответственно – 3 начала и три конца обмотки. В зависимость от типа коммутации, этих выходов можно говорить о методе обмотки:

• Метод «звезда». В этом случае три выхода соединены одной перемычкой. Три оставшихся входа подключены к отдельной фазе друг за другом.
• Метод «треугольник». Каждые два вывода проводов последовательно соединены перемычками. Таким образом обмотки переходят друг в друга. При этом провода питания подведены к каждому входу индивидуально.

Данный способ дает полную картину того, как работает двигатель и по какой схеме он подключен. Зная это, можно подключить мотор к сети 220В.

ИНФОРМАЦИЯ: в редких случаях, раскрутив блок управления, можно обнаружить в нем не 6 контактов, а только 3. Это говорит о том, что схема коммутации находится в самом двигателе – под защитным кожухом со стороны торца.

Подключаем трехфазный двигатель к 220В

Данный способ подразумевает подключение трехфазного асинхронного двигателя к электросети 220В посредством конденсатора. Чтобы подключение было правильным, необходимо соблюсти несколько условий:

1. Схема подключения для двигателя – треугольник. Если на двигателе выводы соединены по методу звезды, необходимо их перекоммутировать.
2. Конденсатор подбирают по принципу: на каждые 100Вт – 10 мкФ.
3. Способ подходит для простых двигателей, без внутренних блоков управления и предустановленных конденсаторов.

Для наглядности объяснения обозначим выводы от 1 до 6. Алгоритм подключения:

1. Работаем только с группой выводов, располагающейся с одной стороны (например, с 1-го по 3-ий).
2. Берем выводы 1 и 2 и подсоединяем на них провода конденсатора.
3. Берем провод питания, который будет подключаться к сети 220В. Подключаем один конец провода питания к 1-му выводу, второй на 3-ий вывод. Второй вывод не трогаем, на нем запитан конденсатор и больше ничего!
4. Запускаем двигатель.

Этот способ прост и безопасен. Также перед самим подключением рекомендуется прозвонить все обмотки на предмет «пробития» на корпус, а также целостности самих контуров.

Заключение

Подключить любой асинхронный двигатель к бытовой сети намного проще, чем это может показаться. Главное – знать схемы подключения, а также уметь обращаться с мультиметром.
