Однофазный асинхронный двигатель: 6 схем работы

Изготовление самодельных станков и механизмов требует наличия источника крутящего момента, способного развивать высокую механическую мощность на валу привода при питании от сети 220 вольт.

Для этих целей подходит электродвигатель от бетономешалки, стиральной машины, другого оборудования или просто приобретенный в продаже.

В статье я рассказываю все про однофазный асинхронный двигатель, схема подключения которого зависит от внутренней конструкции и может быть выполнена с пусковой обмоткой или конденсаторным запуском.

Содержание статьи

С чего обязательно следует начинать подключение двигателя: 2 важных момента, проверенные временем

Перед первым включением любого электродвигателя необходимо уточнить его устройство: конструкцию статора и ротора, состояние подшипников.

На собственном и чужом опыте могу заверить, что проще раскрутить несколько гаек, осмотреть внутреннюю конструкцию, выявить дефекты на начальном этапе и устранить их, чем после запуска в непродолжительную работу заниматься сложным ремонтом, который можно было предотвратить.

Важное предупреждение

Начинающие электрики довольно часто сами создают неисправности двигателя, нарушая технологию его разборки, работая обычным молотком: разбивают грани вала.

Для сохранения структуры деталей без их повреждения необходимо использовать специальный съемник подшипников электродвигателя.

В самом крайнем случае, когда его нет, удары молотком наносят через толстые пластины из мягкого металла (медь, алюминий) или плотную сухую древесину (яблоня, груша, дуб).

Как состояние подшипников влияет на работу двигателя

Любой асинхронный электродвигатель (АД) имеет ротор с короткозамкнутыми обмотками. В них наводится ток, создающий магнитный поток, взаимодействующий с вращающимся магнитным полем статора, которое и является его источником движения.

Ротор внутри корпуса крепится на подшипниках. Их состояние сильно влияет на качество вращения. Они призваны обеспечить легкое скольжение вала без люфтов и биений. Любые нарушения недопустимы.

Дело в том, что обмотку статора можно рассматривать как обыкновенный электромагнит. Если у ротора разбиты подшипники, то он под действием магнитного поля станет притягиваться, приближаясь к статорной обмотке.

Зазор между вращающейся и стационарной частями очень маленький. Поэтому касания или биения ротора могут задевать, царапать, деформировать статорные обмотки, безвозвратно повреждая их. Ремонт потребует полной перемотки статора, а это весьма сложная работа.

Обязательно разбирайте электродвигатель перед его подключением, тщательно осматривайте всю его внутреннюю конструкцию.

Обращайте особое внимание на состояние подшипников, выполнение нормативов по допускам и посадкам, качество смазки. Сухую и старую смазку обязательно необходимо заменять свежей.

Что надо учитывать в конструкции статорных обмоток и как их подготовить

Домашнему мастеру чаще всего попадают электродвигатели, которые уже где-то поработали, а, возможно, и прошли реконструкцию или перемотку. Никто об этом обычно не заявляет, на шильдиках и бирках информацию не меняют, оставляют прежней. Поэтому рекомендую визуально осмотреть их внутренности.

Статорные катушки у асинхронных двигателей для питания от однофазной и трехфазной сети отличаются количеством обмоток и конструкцией.

Трехфазный электродвигатель имеет три абсолютно одинаковые обмотки, разнесенные по направлению вращения ротора на 120 угловых градусов. Они выполнены из одного провода с одинаковым числом витков.

Все они имеют равное активное и индуктивное сопротивление, занимают одинаковое число пазов внутри статора.

Это позволяет первоначально оценивать их состояние обычным цифровым мультиметром в режиме омметра при отключенном напряжении.

Однофазный асинхронный двигатель имеет две разные обмотки на статоре, разнесенные на 90 угловых градусов. Одна из них создана для длительного прохождения тока в номинальном режиме работы и поэтому называется основной, главной либо рабочей.

Для уменьшения нагрева ее делают более толстым проводом, обладающим меньшим электрическим сопротивлением.

Перпендикулярно ей смонтирована вторая обмотка большего сопротивления и меньшего диаметра, что позволяет различать ее визуально. Она создана для кратковременного протекания пусковых токов и отключается сразу при наборе ротором номинального числа оборотов.

Пусковая или вспомогательная обмотка занимает примерно 1/3 пазов статора, а остальная часть отведена рабочим виткам.

Однако, приведенное правило имеет исключения: на практике встречаются однофазные электродвигатели с двумя одинаковыми обмотками.

Для подключения статора к питающей сети концы обмоток выводят наружу проводами. С учетом того, что одна обмотка имеет два конца, то у трехфазного электродвигателя может быть, как правило, шесть выводов, а у однофазного — четыре.

Но из этого простого правила встречаются исключения, связанные с внутренней коммутацией выводов для упрощения монтажа на специальном оборудовании:

• у трехфазных двигателей из статора могут выводиться:
  • три жилы при внутренней сборке схемы треугольника;
  • или четыре — для звезды;
• однофазный электродвигатель может иметь:
  • три вывода при внутреннем объединении одного конца пусковой и рабочей обмоток;
  • или шесть концов для конструкции с пусковой обмоткой и встроенным контактом ее отключения от центробежного регулятора.

Как видите, судить о конструкции асинхронного двигателя по количеству выведенных проводов на клеммнике от обмоток статора можно, но вероятность ошибки довольно высока. Нужен более тщательный анализ его устройства.

Техническое состояние изоляции обмоток

Где и в каких условиях хранился статор не всегда известно. Если он находился без защиты от атмосферных осадков или внутри влажных помещений, то его изоляция требует сушки.

В домашней обстановке разобранный статор можно поместить в сухую комнату для просушки. Ускорить процесс допустимо обдувом вентилятора или нагревом обычными лампами накаливания.

Обращайте внимание, чтобы разогретое стекло лампы не касалось провода обмоток, обеспечивайте воздушный зазор. Окончание процесса сушки связано с восстановлением свойств изоляции. Этот процесс необходимо контролировать замерами мегаомметром.

Как отличить конструкцию однофазного асинхронного электродвигателя и определить его тип по статистической таблице

Привожу выдержку из книги Алиева И И про асинхронные двигатели, вернее таблицу основных электрических характеристик.

Как видите, промышленностью массово выпущены модели с:

• повышенным сопротивлением пусковой обмотки;
• пусковым конденсатором;
• рабочим конденсатором;
• пусковым и рабочим конденсатором;
• экранированными полюсами.

А еще здесь не указаны более новые разработки, называемые АЭД — асинхронные энергосберегающие двигатели, обеспечивающие:

• значительное снижение реактивной мощности;
• повышение КПД;
• уменьшение потребления полной мощности при той же нагрузке на вал, что и у обычных моделей.

Их конструкторское отличие: внутри зубцов сердечника статора выполнены углубления. В них жестко вставлены постоянные магниты, взаимодействующие с вращающимся магнитным полем.

Во всем этом многообразии вам предстоит разбираться самостоятельно с неизвестной конструкцией. Здесь большую помощь может оказать техническое описание или шильдик на корпусе.

Я же дальше рассматриваю только две наиболее распространенные схемы запуска АД в работу.

Схема подключения асинхронного двигателя с пусковой обмоткой: последовательность сборки

Например, мы определили, что из статора выходят четыре или три провода. Вызваниваем между ними активное сопротивление омметром и определяем пусковую и рабочую обмотку.

Допустим, что у четырех проводов между собой вызваниваются две пары с сопротивлением 6 и 12 Ом. Скрутим произвольно по одному проводу от каждой обмотки, обозначим это место, как «общий провод» и получим между тремя выводами замер 6, 12, 18 Ом.

Точками на этой схеме я обозначил начала обмоток. Пока на этот вопрос не обращайте внимание. Но, к нему потребуется вернуться дальше, когда возникнет необходимость выполнять реверс.

Цепочка между общим выводом и меньшим сопротивлением 6Ω будет главной, а большим 12Ω — вспомогательной, пусковой обмоткой. Последовательное их соединение покажет суммарный результат 18 Ом.

Помечаем эти 3 конца уже понятной нам маркировкой:

• О — общий;
• П — пусковой;
• Р — рабочий.

Дальше нам понадобиться кнопка ПНВС, специально созданная для запуска однофазных асинхронных двигателей. Ее электрическая схема представлена тремя замыкающими контактами.

Но, она имеет важное отличие от кнопки запуска трехфазных электродвигателей ПНВ: ее средний контакт выполнен с самовозвратом, а не фиксацией при нажатии.

Это означает, что при нажатии кнопки все три контакта замыкаются и удерживаются в этом положении. Но, при отпускании руки два крайних контакта остаются замкнутыми, а средний возвращается под действием пружины в разомкнутое состояние.

Эту кнопку и клеммы вывода обмоток статора из электродвигателя соединяем трехжильным кабелем так, чтобы на средний контакт ПНВС выходил контакт пусковой обмотки. Выводы П и Р подключаем на ее крайние контакты и помечаем.

С обратной стороны кнопки между контактами пусковой и рабочей обмоток жестко монтируем перемычку. На нее и второй крайний контакт подключаем кабель питания бытовой сети 220 вольт с вилкой для установки в розетку.

При включении этой кнопки под напряжение все три контакта замкнутся, а рабочая и пусковая обмотка станут работать. Буквально через пару секунд двигатель закончит набирать обороты, выйдет на номинальный режим.

Тогда кнопку запуска отпускают:

• пусковая обмотка отключается самовозвратом среднего контакта;
• главная обмотка двигателя продолжает раскручивать ротор от сети 220 В.

Это самая доступная схема подключения асинхронного двигателя с пусковой обмоткой для домашнего мастера. Однако, она требует наличия кнопки ПНВС.

Если ее нет, а электродвигатель требуется срочно запустить, то ее допустимо заменить комбинацией из двухполюсного автоматического выключателя и обычной электрической кнопки соответствующей мощности с самовозвратом.

Придется включать их одновременно, а кнопку отпускать после раскрутки электродвигателя.

Все запуски электродвигателей и любого электрического оборудования всегда выполняйте с защитой этих цепей автоматическими выключателями. Они предотвратят развитие аварийных ситуаций при возникновении любых случайных ошибок.

С целью закрепления материала по этой теме рекомендую посмотреть видеоролик владельца Oleg pl. Он как раз показывает конструкцию встроенного центробежного регулятора, предназначенного для автоматического отключения вспомогательной обмотки.

Схема подключения асинхронного двигателя с конденсаторным запуском: 3 технологии

Статор с обмотками для запуска от конденсаторов имеет примерно такую же конструкцию, что и рассмотренная выше. Отличить по внешнему виду и простыми замерами мультиметром его сложно, хотя обмотки могут иметь равное сопротивление.

Ориентируйтесь по заводскому шильдику и таблице из книги Алиева. Такой электродвигатель можно попробовать подключить по схеме с кнопкой ПНВС, но он не станет раскручиваться.

Ему не хватит пускового момента от вспомогательной обмотки. Он будет гудеть, дергаться, но на режим вращения так и не выйдет. Здесь нужно собирать иную схему конденсаторного запуска.

2 конца разных обмоток подключают с общим выводом О. На него и второй конец рабочей обмотки подают через коммутационный аппарат АВ напряжение бытовой сети 220 вольт.

Конденсатор подключают к выводам пусковой и рабочей обмоток.

В качестве коммутационного аппарата можно использовать сдвоенный автоматический выключатель, рубильник, кнопки типа ПНВ или ПНВС.

Здесь получается, что:

• главная обмотка работает напрямую от 220 В;
• вспомогательная — только через емкость конденсатора.

Эта схема используется для легкого запуска конденсаторных электродвигателей, включаемых в работу без тяжелой нагрузки на привод, например, вентиляторы, наждаки.

Если же в момент запуска необходимо одновременно раскручивать ременную передачу, шестеренчатый механизм редуктора или другой тяжелый привод, то в схему добавляют пусковой конденсатор, увеличивающий пусковой момент.

Принцип работы такой схемы удобно приводить с помощью все той же кнопки ПНВС.

Ее контакт с самовозвратом подключается на вспомогательную обмотку через дополнительный пусковой конденсатор Сп. Второй конец его обкладки соединяется с выводом П и рабочей емкостью Ср.

Дополнительный конденсатор в момент запуска электродвигателя с тяжелым приводом помогает ему быстро выйти на номинальные обороты вращения, а затем просто отключается, чтобы не создавать перегрев статора.

Эта схема таит в себе одну опасность, связанную с длительным хранением емкостного заряда пусковым конденсатором после снятия питания 220 при отключении электродвигателя.

При неаккуратном обращении или потере внимательности работником ток разряда может пройти через тело человека. Поэтому заряженную емкость требуется разряжать.

В рассматриваемой схеме после снятия напряжения и выдергивания вилки со шнуром питания из розетки это можно делать кратковременным включением кнопки ПНВС. Тогда емкость Сп станет разряжаться через пусковую обмотку двигателя.

Однако не все люди так поступают по разным причинам. Поэтому рекомендуется в цепочку пуска монтировать два дополнительных резистора.

Сопротивление Rр выбирается номиналом около 300÷500 Ом нескольких ватт. Его задача — после снятия напряжения питания осуществить разряд вспомогательной емкости Сп.

Резистор Rо низкоомный и мощный выполняет роль токоограничивающего сопротивления.

Добавление резисторов в схему пуска электродвигателя повышает безопасность его эксплуатации, автоматически ограничивает протекание емкостного тока разряда заряженного конденсатора через тело человека.

Где взять номиналы главного и вспомогательного конденсаторов?

Дело в том, что величину пусковой и рабочей емкости для конденсаторного запуска однофазного АД завод определяет индивидуально для каждой модели и указывает это значение в паспорте.

Отдельных формул для расчета, как это делается для конденсаторного запуска трехфазного двигателя в однофазную сеть по схемам звезды или треугольника просто нет.

Вам потребуется искать заводские рекомендации или экспериментировать в процессе наладки с разными емкостями, выбирая наиболее оптимальный вариант.

Владелец
видеоролика “I V Мне интересно” показывает способы оптимальной настройки параметров схемы запуска конденсаторных двигателей.

Как поменять направление вращения однофазного асинхронного двигателя: 2 схемы

Высока вероятность того, что АД запустили по одному из вышеперечисленных принципов, а он крутится не в ту сторону, что требуется для привода.

Другой вариант: на станке необходимо обязательно выполнять реверс для обработки деталей. Оба эти случаи поможет реализовать очередная разработка.

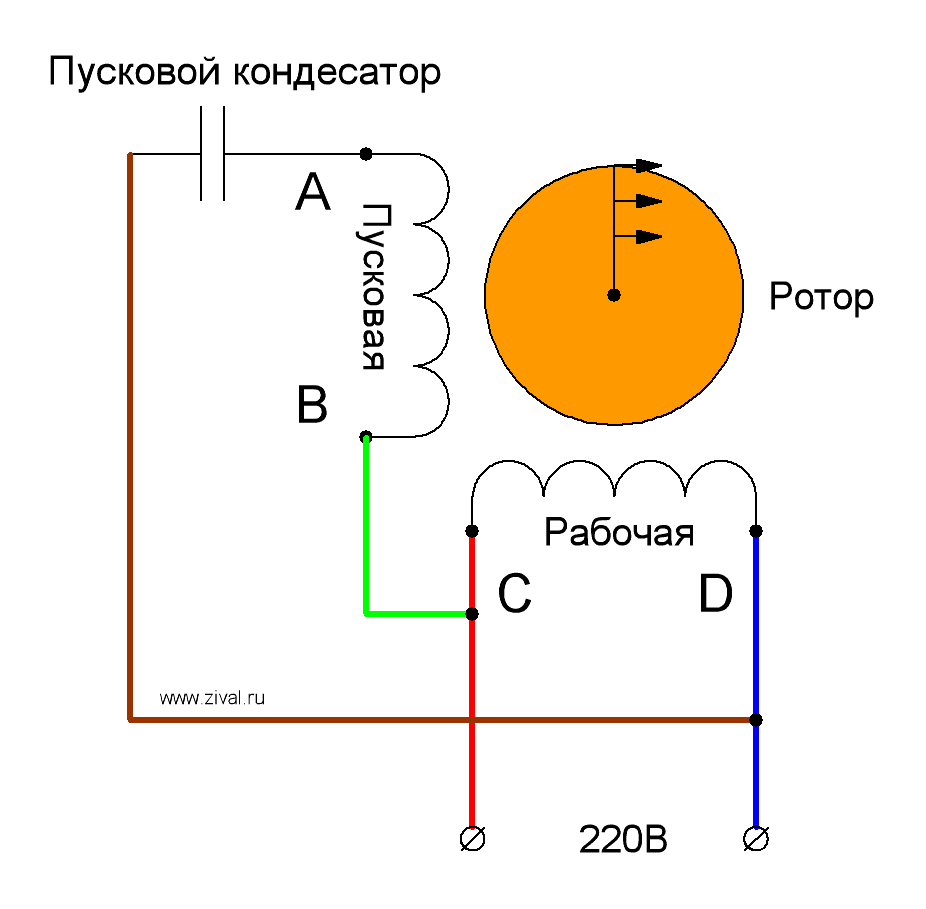

Возвращаю вас к начальной схеме, когда мы случайным образом объединяли концы главной и вспомогательной обмоток. Теперь нам надо сменить последовательность включения одной из них. Показываю на примере смены полярности пусковой обмотки.

В принципе так можно поступить и с главной. Тогда ток по этой последовательно собранной цепочке изменит направление одного из магнитных потоков и направление вращения ротора.

Для одноразового реверса этого переключения вполне достаточно. Но для станка с необходимостью периодической смены направления движения привода предлагается схема реверса с управлением тумблером.

Этот переключатель можно выбрать с двумя или тремя фиксированными положениями и шестью выводами. Подбирать его конструкцию необходимо по току нагрузки и допустимому напряжению.

Схема реверса однофазного АД с пусковой обмоткой через тумблер имеет такой вид.

Пускать токи через тумблер лучше от вспомогательной обмотки, ибо она работает кратковременно. Это позволит продлить ресурс ее контактов.

Реверс АД с конденсаторным запуском удобно выполнить по следующей схеме.

Для условий тяжелого запуска параллельно основному конденсатору через средний контакт с самовозвратом кнопки ПНВС подключают дополнительный конденсатор. Эту схему не рисую, она показана раньше.

Переключать положение тумблера реверса необходимо исключительно при остановленном роторе, а не во время его вращения. Случайная смена направления работы двигателя под напряжением связана с большими бросками токов, что ограничивает его ресурс.

Поэтому место расположения тумблера реверса на станке необходимо выбирать так, чтобы исключить случайное оперирование им во время работы. Устанавливайте его в углублениях конструкции.

Если у вас еще остались неясные моменты про однофазный асинхронный двигатель и схему подключения, то задавайте их в комментариях. Обязательно обсудим.

Пуск трёхфазного двигателя без конденсаторов: 4 схемы

Асинхронные электродвигатели просты по конструкции, дешевы, массово применяются в различных производствах. Не обходятся без них домашние мастера, запитывая их от 220 вольт с пусковыми и рабочими емкостями.

Но, есть альтернативный вариант. Это — подключение трёхфазного двигателя к однофазной сети без конденсаторов, который тоже имеет право на существование.

Ниже я показываю 4 схемы реализации такого проекта. Вы можете выбрать для себя любой из них, более подходящий под ваши личные интересы и местные условия эксплуатации.

Содержание статьи

С этой темой я впервые столкнулся в конце 1998 года, когда к нам в электролабораторию РЗА пришел друг связист с журналом Радио за №6 от 1996 года и показал статью про безконденсаторный запуск.

Мы сразу решили испытать ее в деле, благо все детали, включая тиристоры и подходящий двигатель, у нас имелись. Как раз был перерыв на обед.

Для проверки спаяли электронный блок навесным монтажом. Справились где-то меньше, чем за час. Схема заработала практически без наладки. Оставили ее для наждака.

Порадовали маленькие габариты блока и отсутствие необходимости подбирать конденсаторы. Особых отличий в потере мощности по сравнению с конденсаторным пуском замечено не было.

Принципы работы электронной схемы: запуск трехфазного асинхронного электродвигателя без конденсаторов

Для подключения в однофазную сеть по этому методу подойдет любой асинхронный движок типового исполнения.

Автор Голик обращает внимание, что обороты ротора в минуту должны составлять не 3000, а 1500. Связано это с конструкцией обмоток статора.

Мощность устройства ограничена электрическими характеристиками силовых диодов и тиристоров — 10 ампер с величиной обратного напряжения более 300 вольт.

Три обмотки статора необходимо подключать по схеме треугольника.

Их выводы собираются на клеммной колодке тремя последовательными перемычками.

Напряжение 220 вольт подключается через защитный автоматический выключатель параллельно одной обмотке, назовем ее «A». Две другие оказываются последовательно соединенными между собой и параллельно — с ней.

Обозначим их «B» и «C». На выводы одной из них, например, «B» подключается электронный блок. Назовем его ключом «k».

Представим, что ее контакт всегда разомкнут, а напряжение подано. Тогда по цепочкам «A» и «B+C» станут протекать токи Ia и Ib+c. Мы знаем, что сопротивление всех обмоток статора (резистивно-индуктивное) одинаково.

Поэтому в цепи «A» ток станет в два раза превышать вектор Ib+c, а по фазе они будут совпадать.

Каждый из этих токов создаст вокруг себя магнитный поток. Но, они не смогут в этой ситуации привести во вращение ротор.

Чтобы электродвигатель стал работать, необходимо сдвинуть по углу два этих магнитных потока (или токи между собой). Эту функцию в нашем случае выполняет электронный ключ.

Его конструкция собрана так, что он кратковременно замыкается, а затем размыкается, шунтируя обмотку «B».

Для этого процесса выбирается момент времени, когда синусоида напряжения достигает максимального амплитудного значения, а сила тока в обмотке «C», ввиду ее индуктивного сопротивления, минимальна.

Резкое закорачивание сопротивления «B» в цепи «B+C» создает бросок тока через замкнутый электронный контакт по виткам обмотки «C», который быстро возрастает и затем снижается под влиянием уменьшения амплитуды напряжения до нуля.

Между токами в обмотках «A» и «C» образуется временной сдвиг, обозначенный буквой φ. За счет возникновения этого угла сдвига фаз создается суммирующий магнитный поток, начинающий раскрутку ротора двигателя.

Форма тока в обмотке «C» при работе электронного ключа отличается от гармоничной синусоиды, но она не мешает создать на валу ротора крутящий момент.

При переходе полуволны синусоиды напряжения в область отрицательных значений картина повторяется, а двигатель продолжает раскручиваться дальше.

Электронная схема В Голик: устройство запуска трехфазных электродвигателей на доступной элементной базе

Силовая выходная часть электронного ключа, осуществляющая коммутацию обмотки, выполнена на двух мощных диодах (VD1, VD2) и тиристорах (VS1, VS2), включенных по схеме обычного моста.

Однако здесь они выполняют другую задачу: своими плечами из одного тиристора и диода поочередно шунтируют обмотку подключенного электродвигателя при достижении амплитудного значения синусоиды напряжения на схеме.

За счет такого подключения создан электронный ключ двунаправленного действия, реагирующий на положительную и отрицательную полуволну гармоники.

Диодами VD3 и VD4 осуществляется двухполупериодное напряжение сигнала, поступающего на цепи управления. Оно ограничивается и стабилизируется резистором R1 и стабилитроном VD5.

Сигналы на открытие тиристоров электронного ключа поступают от биполярных транзисторов (VT1 и VT2).

Переменный резистор R7 с номиналом на 10 килоом предназначен для регулировки момента открытия силового тиристора. Когда его ползунок установлен в минимальное положение сопротивления, то электронный ключ срабатывает при наибольшем напряжении амплитуды на обмотке B.

Максимальное введение сопротивления резистора R7 закрывает электронный ключ.

Запуск схемы осуществляют при положении ползунка R7, соответствующем максимальному сдвигу фаз токов между обмотками. После этого его сдвигают, определяют наиболее устойчивый режим работы, который зависит от приложенной нагрузки и мощности двигателя.

Все электронные детали со своими номиналами приведены на схеме. Они не являются дефицитными. Их можно заменить любыми другими элементами, соответствующими по электрическим характеристикам.

Вариант их размещения на электронной печатной плате показан на картинке. Регулировочный резистор R7 показан справа двумя подключенными проводами, синим и коричневым. Сам он не виден на фото.

Силовая часть, созданная для работы с электродвигателями небольшой мощности, может выполняться без радиаторов охлаждения, как показано здесь. Если же диоды и тиристоры работают на пределе своих возможностей, то теплоотвод обязателен.

Электронный блок ключа работает под напряжением сети 220 вольт. Его детали должны быть надежно заизолированы и защищены от случайного прикосновения человеком. Меры безопасности от поражения электрическим током необходимо соблюдать.

2 схемы подключения трехфазного двигателя к однофазной сети без конденсаторов автора В Бурлако: в чем отличия

Здесь я полагаюсь на информацию из интернета, ибо вижу, что в принципе конструкции рабочие, а принципы управления токами в обмотках те же, что предложил В Голик.

Кстати, авторы статей ссылаются на автомобильный украинский журнал «Сигнал» №4 за 1999 год. Пришлось поискать его в интернете. Однако разочаровался, там оказалась полностью перепечатанная статья из журнала Радио под авторством В Голик. Вот так…

Если знаете, где можно найти первоисточник на эту информацию, то сообщите в комментариях.

Электронные ключи, выполненные по технологии Бурлако, работают так же. Они просто выполнены из других, более усовершенствованных полупроводников, как и силовая часть.

Схема запуска асинхронного двигателя от симисторного электронного ключа: усовершенствование конструкции В Голик

Картинка подключения трехфазного электродвигателя упростилась. Вместо двунаправленного силового блока из двух тиристоров и диодов здесь работает один симистор VS1 серии ТС-2-10.

Он также шунтирует одну обмотку «B» в момент достижения синусоидой напряжения амплитудного значения, когда ток параллельной цепочки минимален.

При этом создается сдвиг фаз токов в параллельных обмотках, как и в предыдущей схеме, порядка 50-80 угловых градусов, что достаточно для вращения ротора.

Работой симитора VS1 управляет ключ, выполненный на симметричном динисторе VS2 для каждого полупериода гармоники напряжения. Он получает команды от фазосдвигающей цепочки, выполненной из резистивно-емкостных элементов.

Сдвиг фазы сигнала конденсатором C дополняется общим сопротивлением R1+R2. Подстроечный резистор R2 на 68 кОм работает как R7 в предыдущей схеме, регулируя время заряда конденсатора и, соответственно, момент подключения VS2, а через него VS1 в работу.

Рекомендации автора по сборке и наладке

Схема испытывалась и предназначена для работы с электродвигателями, раскручивающими ротор до 1500 оборотов в минуту с электрической мощностью 0,5÷2,2 кВт.

На устройствах электронных ключей, работающих с мощными электродвигателями, необходимо обеспечивать теплоотвод с симистора VS1.

При наладке устройства обращают внимание на оптимальную подгонку угла сдвига фаз токов между обмотками, когда двигатель запускается и работает нормально: без шума, гула и вибраций. Для этого может потребоваться изменение номиналов у элементов фазосдвигающей цепочки.

Семисторы можно использовать другой марки. Важно, чтобы они соответствовали электрическим характеристикам. Вместо DB3 допустимо установить отечественный динистор KP1125.

Схема безконденсаторного запуска электродвигателей с большими пусковыми моментами

Она же хорошо подходит под управление двигателями, собранными для вращения со скоростью 3000 оборотов в минуту. С этой целью у нее изменена система подключения обмоток с треугольника на разомкнутую звезду.

На картинке ниже их полярность показана точками.

В этой ситуации создается больший крутящий момент для запуска ротора.

Рассматриваемая схема отличается от предыдущей дополнительным электронным ключом, подключенным к обмотке «A», создающим дополнительно сдвиг фазы тока. Он необходим для трудных условий работы.

Рекомендации автора по наладке и работе не изменились.

Преимущества схемы тиристорного преобразователя: автор В Соломыков

Эта разработка позволяет максимально эффективно сохранить мощность асинхронного двигателя при его подключении в однофазную сеть. Она является прообразом современных частотных преобразователей, но выполнена на старой и доступной элементной базе.

Тиристорный преобразователь позволяет сделать формы напряжений на каждой фазе очень похожими на идеальные, гармоничные синусоиды, под которые и создается асинхронный электродвигатель.

Питание от сети 220 вольт происходит через защиту — автоматический выключатель SF1 и диодный мост на базе Д233В.

Силовые выходные цепи образуются работой тиристорных ключей VS1-VS6.

Сдвиг фаз токов для питания каждой обмотки двигателя своим напряжением создается работой двух микросхем:

1. DD1 — К176ЛЕ5;
2. DD2 — К176 ИР2.

Они формируют такты сдвига напряжений сигналов в регистрах, а их сочетания подаются на входы управления тиристорами VS1÷VS6 через индивидуальные транзисторы VT1÷VT6 по запланированной временной диаграмме.

Логическая часть

Микросхема К176ИР2 вырабатывает по 2 раздельных 4-х разрядных регистра сдвига с четырьмя выходами Q от любого триггера. Каждый триггер двухступенчатый, типа D.

Ввод данных в регистр происходит через вход D. Также имеется вход для тактовых импульсов типа C. Они поступают через вход D 1-го триггера, а затем смещаются по ходу вправо на один такт.

Обнуление данных на выходе регистра Q происходит при поступлении на вход R (асинхронный сброс) напряжения логического уровня.

Таблица данных К176ИР2 и состояний регистров

Число разрядов	4х2	Входы			Выход
Сторона сдвига	Направо	C	D	R	Q0	Qn
Тип ввода	Последовательно	∫	H	Н	H	Qn-1
Тип вывода	Параллельно	∫	B	H	B	Qn-1
Тактовая частота	2,5MHz	∫	X	H	Q1	Qn не меняется
Рабочая температура	-45÷+85	X	X	B	H	H

Работой микросхемы К176ИР2 управляет элементы DD1 на сборке К176ЛЕ5.

Они обеспечивают подачу импульсов на управляющие электроды тиристоров по следующей временной диаграмме.

Силовая часть схемы, принципы ее управления и наладки

При подаче напряжения на схему обнуляется регистр сдвига микросхемы DD2 до окончания заряда емкости C2 по цепочке через R5. В момент заряда срабатывает логический элемент DD1.1, разрешающий сдвиг импульса регистру DD2.

При переходе регистра в положение «логической 1» подается сигнал на базу его биполярного транзистора (VT1÷VT6). Последний открывается и подает команду на управляющий электрод своего тиристора.

В результате работы этой цепочки между выходными силовыми клеммами создается трехфазное напряжение (довольно близкое к синусоидальной форме) со сдвигом векторов между собой на 120 градусов.

Асинхронный двигатель, работающий по этой схеме, развивает наибольшую мощность по сравнению с тремя предыдущими вариантами.

Частота коммутации тиристоров подбирается экспериментально при наладке за счет выбора номиналов емкостей С4, С5, С6. Их номиналы зависят от мощности электродвигателя.

Емкость конденсаторов предварительно рассчитывают по формуле:

С = 0.01P (Вт) / n ∙ 1 / 30n (мкФ).

При номинальной частоте вращения ротора выставляют n=1.

Резисторы R3 и R4 после окончания настройки устройства демонтируют, а вместо R4 запаивают конденсатор с емкостью 0,68 микрофарад.

Затем к точкам A и B припаивают регулировочный резистор на 15 килоом. Его назначение — точное выставление частоты вращения ротора у двигателя.

Все четыре схемы, которые я привел, не содержат дефицитных деталей и могут быть собраны в домашних условиях людьми с начальным уровнем навыков электрика.

Для продвинутых мастеров могу порекомендовать схему, по которой выполнил подключение трехфазного двигателя к однофазной сети без конденсаторов на современной электронной базе владелец сайта Радиокот.

Он фактически собрал частотный преобразователь, которому отдал много времени. К тому же простым паяльником и обычным цифровым мультиметром там отделаться не получится. Нужны практические навыки, специальный инструмент, осциллограф для наладки.

Все это я написал, чтобы подвести вас к выводу: запустить асинхронный двигатель на 3 фазы в сеть 220 вольт без потерь мощности можно только через промышленный частотный преобразователь.

Рекомендую посмотреть два коротких видеоролика по этой теме и сравнить результат.

Видео владельца Kick Ass с самодельным регулятором по схеме В Голик.

Видео владельца Capricorn WorkShop о самом простом частотном преобразователе.

Выводы сделайте сами. А если остались еще вопросы и неясности, или заметили случайную ошибку, то воспользуйтесь разделом комментариев. Обязательно обсудим.

Как подключить двигатель с 4 проводами?

Подключение двигателя с 4 проводами

Как определить рабочую и пусковую обмотки у однофазного двигателя

Однофазные двигатели — это электрические машины небольшой мощности. В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки.

Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

Рис. 1. Рабочая и пусковая обмотки однофазного двигателя

А теперь несколько примеров, с которыми вы можете столкнуться:

Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая. Подключается все просто, на толстые провода подается 220в. И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку. Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов. Кончик, который показывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор. В этом примере направление вращения, вы уже не измените, какое есть такое и будет. Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.

Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только. В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя, также осуществляется через конденсатор.

Л. Рыженков

Редактировал А. Повный

Источник: http://electrik.info/main/master/597-kak-opredelit-rabochuyu-i-puskovuyu-obmotki-u-odnofaznogo-dvigatelya.html

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.

Находим пару проводов
Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.
Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.
Многие считают, что для запуска такого двигателя нужен конденсатор. Это ошибка, конденсатор применяется в двигателях другого типа без пусковой обмотки. Здесь же он может сжечь мотор во время работы.
Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.
Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).
ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.
Схема подключения мотора
ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.
После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.
Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.
Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Источник: https://ok.ru/dlyanachi/topic/68038816361385

Однофазный двигатель с конденсатором — советы электрика

Однофазные электродвигатели 220в: особенности подключения

В наше время трудно найти человека, который бы не знал что такое однофазный электродвигатель. Однофазные электродвигатели 220 в выпускаются серийно уже довольно много лет. Они востребованы в сельском хозяйстве, быту человека, на производстве, в частных и государственных мастерских. Однофазные двигатели 220 В пользуются высокой популярностью.

Общие понятия

Асинхронный двигатель 220 вольт, однофазный, требует питания переменным электрическим током, сеть для подключения такого агрегата должна быть однофазной. Однофазные двигатели 220 в работают при напряжении в сети 220 вольт, частоте 50 герц.

Эти электрические величины поддерживаются во всех бытовых электрических сетях, в домах, квартирах, дачах, коттеджах, по всей территории России, а в США напряжение в бытовой электрической сети составляет 110 вольт.

На производстве же в нашей стране сетевое напряжение имеется однофазное, трёхфазное, и другие виды электрических сетей.

Применение однофазных моторов

Такой тип моторов применяют для работы устройств с малой мощностью.

1. Бытовая техника.
2. Вентиляторы небольшого размера.
3. Электронасосы.
4. Станки, предназначенные для обработки сырья.

Заводы производят электродвигатели однофазные 220 В малой мощности различных моделей, с разным числом оборотов и мощностью. Стоит отметить, что однофазные моторы уступают трёхфазным в нескольких параметрах.

1. Эти моторы имеют меньшие значения КПД.
2. Пускового момента.
3. Мощности.
4. Способность выдерживать перегрузку у трёхфазных электромоторов выше, чем у однофазных.

Эти параметры меньше при условии, когда трёхфазные моторы имеют такой же размер.

Устройство электродвигателя

Однофазные двигатели 220 В имеют две фазы, но основная работа выполняется одной, и такие моторы стали называть однофазными. В состав мотора входят следующие детали.

1. Статор, или неподвижная часть мотора.
2. Ротор, или подвижная (вращающаяся) часть мотора.

Однофазный электромотор можно охарактеризовать как асинхронный электрический мотор, в котором имеется рабочая обмотка на его неподвижной части, она подключается к сети переменного однофазного тока.

Пусковая катушка

Для того чтобы однофазный мотор мог самостоятельно запускаться и начинать вращение, на них устанавливается ещё одна катушка. Она разработана для запуска двигателя.

Пусковая катушка устанавливается по отношению к рабочей со смещением на 90 градусов. Для того чтобы получить сдвиг токов, следует установить в цепь звено, которое будет сдвигать фазы.

В качестве фазосдвигающего звена могут выступать несколько средств.

1. Активный резистор.
2. Конденсатор.
3. Катушка индуктивности.

Ротор и статор мотора металлические. Для того чтобы изготовить ротор или статор, нужна специальная электротехническая сталь марки 2212.

Двух и трёхфазные моторы

Существует возможность 2 или 3-фазный мотор подключить к однофазному источнику питания. Иногда по ошибке такие моторы называют однофазными. Это заблуждение, правильно будет называть это «двух (или трёх) фазный электромотор, подключённый в однофазную сеть питания переменного тока». Просто подключить двух или трёхфазный мотор в однофазную сеть не получится. Нужна схема согласования.

Таких схем есть несколько, согласование можно реализовать при помощи конденсаторов. После подключения к мотору конденсаторов согласно схеме, мотор будет работать, причём все фазы мотора будут работать, они всё время будут находиться под напряжением и выполнять работу по вращению ротора.

Принцип действия

Переменный электроток создаёт магнитное поле в статоре, которое имеет два поля, они одинаковы по амплитуде, частоте, но разнонаправленны.

Эти поля воздействуют на неподвижный ротор, и, вследствие того, что поля разнонаправленны, ротор начинает вращение. При отсутствии в моторе пускового механизма, то ротор будет стоять на месте.

Ротор, начав вращение в одну сторону, будет вращаться далее в этом же направлении.

Запуск мотора

Посредством магнитного поля производится запуск мотора, магнитное поле, воздействуя на ротор, принуждает его вращаться. Создают магнитное поле главная и дополнительная катушки, пусковая имеет меньший размер, подключается она к дополнительной через конденсатор, катушку индуктивности или активный резистор.

Если мотор низкой мощности, пусковая фаза замкнута. Чтобы запустить такой двигатель, подключать электричество к пусковой катушке можно лишь временно, не более чем на три секунды. Для этого существует пусковая кнопка. Кнопка вставлена в пусковое устройство.

Когда происходит нажатие пусковой кнопки, происходит подача электроэнергии на рабочую и на пусковую катушку одновременно, двигатель в эти первые секунды запуска работает как двухфазный, но через три секунды ротор уже набрал обороты, мотор запустился, и кнопка отпускается. Прекращается подача электроэнергии на пусковую катушку, но подача электричества на рабочую обмотку не прекращается, так устроено пусковое устройство, затем устройство работает уже как однофазное.

Важно помнить, что не следует долго держать пусковую кнопку, так как пусковая катушка может перегреться и выйти со строя, она рассчитана на работу несколько секунд. Для обеспечения безопасности в корпусе однофазного силового агрегата может быть встроено тепловое реле, центробежный выключатель.

Центробежный выключатель устроен таким образом, что когда ротор набрал обороты, центробежный выключатель выключается сам, без вмешательства человека. Пусковой ток однофазного двигателя выше рабочего, после запуска ток снижается до уровня рабочего.

Схему подключения однофазного двигателя смотрите здесь.

Тепловое реле

Тепловое реле действует следующим образом: при нагревании обмоток до установленного на реле предела, реле производит прекращение подачи электроэнергии на обе фазы, таким образом, исключается выход из строя при перегрузке или другой причине, это не даст возникнуть пожару.

Достоинства

К положительным качествам такого мотора можно отнести простоту его устройства, ротор в этой конструкции короткозамкнутый, обмотка статора не представляет собой большой сложности.

Недостатки

Кроме достоинств, в этом моторе имеются и некоторые недостатки.

1. Невысокий пусковой момент мотора.
2. Низкий КПД электродвигателя.
3. Электродвигатель не способен генерировать магнитное поле, которое выполняет вращение.

По этой причине такой двигатель сам не может начать вращение. Дело в том что для того, чтобы мотор начал вращение, он должен иметь не менее двух обмоток, а следовательно, и двух фаз, но мотор имеет одну фазу изначально, таково его устройство. Кроме наличия двух фаз, требуется чтобы одна обмотка была смещена по отношению к другой на определённый угол.

Подключение двигателя

Подключать двигатель нужно в однофазную сеть переменного напряжения 220 вольт, частотой 50 герц. Эти номиналы электроэнергии имеются во всех жилых помещениях нашей страны, и вследствие этого однофазные моторы имеют огромную популярность. Они установлены во всей бытовой технике, такой как.

1. Холодильник.
2. Пылесос.
3. Соковыжималка.
4. Триммер.
5. Кусторез электрический.
6. Швейная машинка.
7. Электродрель.
8. Миксер кухонный.
9. Вентилятор.
10. Насос водяной.

Разновидности подключения

1. Подключение с пусковой катушкой.
2. Подключение с рабочим конденсатором.

Электродвигатели однофазные 220 В малой мощности с пусковой катушкой имеют включённый в цепь конденсатор во время старта. После разгона ротора катушка отключается. Если мотор сделан с рабочим конденсатором, цепь пуска не размыкается, идёт постоянная работа пусковой обмотки через конденсатор.

Существует возможность использовать один электромотор для разных целей. Один и тот же мотор можно снять с одной техники и установить на другую. Включать однофазный двигатель можно тремя схемами.

1. Происходит временное включение электричества на пусковую обмотку через конденсатор.
2. Происходит кратковременная подача напряжения на пусковое устройство через резистор, без конденсатора.
3. Электричество подаётся через конденсатор на пусковую обмотку постоянно, одновременно с работой рабочей обмотки.

При использовании в цепи пуска резистора, обмотка будет иметь активное сопротивление выше. Произойдёт сдвиг фаз, достаточный для начала вращения. Можно использовать пусковую обмотку, в которой большее сопротивление и меньшая индуктивность. Чтобы обмотка соответствовала своим параметрам, она должна иметь меньше витков, тоньше провод.

Конденсаторный пуск представляет собой подключение конденсатора к пусковой обмотке и временную подачу электроэнергии.

Обратите внимание

Чтобы достичь максимального значения момента пуска, нужно круговое магнитное поле, оно должно выполнить вращение. Для этого нужно расположение обмоток под углом 90 градусов. Такого сдвига резистором добиться невозможно.

Если ёмкость конденсатора рассчитать правильно, то удастся сдвинуть обмотки под угол 90 градусов.

Вычисление принадлежности проводов

Чтобы вычислить провода, подключающие пусковую обмотку и рабочую, нужно иметь прибор, измеряющий омы или тестер. Нужно замерять сопротивления обмоток.

Сопротивление рабочей обмотки должно быть меньше, чем пусковой. Например, если замеры показали у одной обмотки 12 Ом, а у другой 30 Ом, то первая из них рабочая, а вторая пусковая.

Рабочая обмотка будет иметь большее сечение чем пусковая.

Подборка ёмкости конденсатора

Чтобы подобрать ёмкость конденсатора, нужно знать, какой ток потребляет электромотор. Если он потребляет ток 1,4 ампера, то нужен конденсатор, ёмкость которого составляет 6 микрофарад.

Проверка работоспособности

Начать проверку следует с визуального осмотра.

1. Если у агрегата была отломана опора, то вследствие этого он тоже мог работать плохо.
2. В случае если потемнел корпус посередине, это говорит о том что он чрезмерно перегревался.
3. Возможно, что в разрез корпуса попали разные посторонние вещи, это будет замедлять его и способствовать перегреву.
4. Если подшипники загрязнены, будет происходить перегревание.
5. Износ подшипников будет причиной перегревания.
6. Если к пусковой обмотке 220v подключён конденсатор завышенной ёмкости, то он будет перегреваться. При подозрении на конденсатор нужно отключить его от пусковой обмотки, включить двигатель в сеть, вручную прокрутить вал, произойдёт запуск и начнётся вращение. Нужно дать мотору поработать около пятнадцати минут, затем проверить, не нагрелся ли он. Если мотор не нагрелся, то причина была в повышенной ёмкости конденсатора. Нужно установить конденсатор меньшей ёмкости.

Электродвигатели однофазные 220 в малой мощности выпускаются совершенно разных моделей и для разных целей, и, прежде чем купить изделие, нужно чётко понимать, какова нужна мощность, тип крепления, количество оборотов в минуту, и прочие характеристики.

Источник: https://obrabotkametalla.info/elektrik/odnofaznye-elektrodvigateli-220v

Схема подключения однофазного двигателя с пусковой обмоткой

Как определить рабочую и пусковую обмотки у однофазного двигателя

Однофазные двигатели — это электрические машины небольшой мощности. В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки.

Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

Рис. 1. Рабочая и пусковая обмотки однофазного двигателя

А теперь несколько примеров, с которыми вы можете столкнуться:

Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая. Подключается все просто, на толстые провода подается 220в.

Важно

И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку.

Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов.

Кончик, который показывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор. В этом примере направление вращения, вы уже не измените, какое есть такое и будет.

Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.

Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только.

В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя.

также осуществляется через конденсатор.

Источник: http://studvesna73.ru/07/23/5772/

Трехфазный асинхронный двигатель – подключение на 220 вольт

Бытовых ситуаций много, особенно у тех, кто проживает в своем собственном частном доме. К примеру, необходимо установить в гараже точильный станок с асинхронным электродвигателем, который работает от трехфазной сети переменного тока.

А на участок проведена лишь однофазная сеть на 220 В. Что делать? В принципе, это не проблема, потому что любой трехфазный электрический движок можно подключить и к однофазной сети, главное знать, как это сделать.

Итак, наша задача в этой статье разобраться в позиции – асинхронный двигатель подключение на 220 вольт.

Совет

Существуют две классические схемы такого подключения, в которых присутствуют конденсаторы. То есть, сам электродвигатель становится не асинхронным, а конденсаторным. Вот эти схемы:

Конечно, это не единственные варианты, но в этой статье будем говорить именно о них, как о самых простых и часто используемых.

На схемах хорошо видно, что в них установлены конденсаторы: рабочий и пусковой, которые в свою очередь называются фазосдвигающими. А так как в данной схеме эти элементы являются основными, то самый важный момент – это правильно подобрать конденсатор по емкости, которая бы соответствовала мощности мотора.

Выбираем конденсаторы

Существует формула, по которой емкость можно рассчитать. Правда, для схемы звезда и треугольника она отличается коэффициентом. Для схемы звезда формула вот такая:

С=2800*I/U, где I – это ток, который можно замерить в питающем проводе клещами, U – это напряжение однофазной сети – 220 В.

https://www.youtube.com/watch?v=Ne4ccjbUY9M

Формула для треугольника:

С=4800*I/U.

Здесь загвоздка может быть только в определение силы тока, просто клещей может не оказаться под рукой, поэтому предлагаем упрощенный вариант формулы:

С=66*Р, где Р – это мощность электродвигателя, которая наносится на шильдик мотора или в его паспорте. По сути, получается так, что емкость рабочего конденсатора в размере 7 мкФ должно хватить на 0,1 кВт мощности двигателя.

Обычно электрики берут именно это соотношение, когда перед ними ставиться вопрос, как подключить асинхронный двигатель с 380 на 220 В. И еще один момент – конденсатор контролирует силу тока, поэтому так важно правильно подобрать его емкость.

И самое главное в подключении двигателя добиться того, чтобы значение тока при эксплуатации электродвигателя не поднималось выше номинальной величины.

Что касается пускового конденсатора, то его обязательно устанавливают в схему, если при пуске мотора действует хотя бы минимальная нагрузка. Включается он обычно буквально на пару секунд, пока ротор не наберет свои обороты. После чего он просто отключается. Если по каким-то причинам пусковой конденсатор не отключится, то произойдет перекос фаз, и двигатель перегреется.

Есть еще один показатель, на который необходимо обратить внимание при выборе. Это напряжение. Правило здесь одно: напряжение конденсатора должно быть больше напряжения в однофазной сети на 1,5.

Тип конденсаторов

Специалисты рекомендуют в качестве пускового и рабочего конденсаторов использовать одинаковые модели. Самый простой вариант – это бумажные конструкции в герметичном металлическом корпусе.

Правда, есть у них один существенный недостаток – большие габаритные размеры.

Поэтому если перед вами стоит вопрос, как подключить небольшой мощности двигатель 380 на 220 вольт, то количество таких конденсаторов будет приличным, и вся конструкция будет смотреться не очень.

Можно использовать для этих целей электролитические приборы, но их схема подключения отличается от предыдущей, потому что в нее придется установить резисторы и диоды. К тому же эти конденсаторы при пробое взрываются. Есть более современные виды – это полипропиленовые модели металлизированного типа. Себя они зарекомендовали хорошо, претензий к ним сейчас у специалистов нет.

Полезные советы

• Обращаем ваше внимание на тот факт, что при подключении трехфазного двигателя к однофазной сети можно говорить и снижении мощности электрического агрегата. В общем, его фактический показатель не будет превышать номинальный 70-80%. При этом скорость вращения ротора не уменьшится.
• Если используемый движок имеет схему переключения 380/220, это обязательно указывается на шильдике, то в однофазную сеть его надо подключать только треугольником.
• В том случае, если на шильдике указаны схема подключения звездой и только трехфазное подключение на 380 вольт, то вам придется вскрыть клеммную коробку и добраться до соединения концов обмоток двигателя. Потому что внутри агрегата уже установлена схема звезда, ее-то и придется разобрать и вывести наружу шесть концов обмотки статора.

Установка реверса

Иногда возникает необходимость провести подключение так, чтобы трехфазный двигатель, подсоединенный к однофазной сети, вращался то в одну, то в другую стороны. Для этого необходимо установить в схему любой управляющий прибор. Это может быть тумблер, кнопка или ключи управление. Но здесь есть два основных требования:

1. Обращайте внимание на силу тока, которую этот управляющий прибор может выдержать. Чтобы он был больше нагрузки, создаваемой электродвигателем.
2. В конструкции управляющего прибора должно быть две пары контактов: нормально замкнутые и нормально разомкнутые.

Вот схема, по которой подключается этот элемент в питание электродвигателя:

Здесь видно, что реверс осуществляется подачей электроэнергии на разные полюса конденсаторов.

Заключение по теме

Схема трехфазного асинхронного двигателя с подключением к 220 вольт – дело реальное. Проблем с ним быть не должно. Здесь главное, и это было показано в статье, правильно подобрать конденсаторы (рабочие и пусковые) и правильно выбрать схему подключения. Особое внимание придется уделить правилам соединения, где в основе будет лежать сам двигатель, а, точнее, его возможности.

Источник: http://OnlineElektrik.ru/eoborudovanie/edvigateli/trexfaznyj-asinxronnyj-dvigatel-podklyuchenie-na-220-volt.html

Как подключить однофазный электродвигатель через конденсатор – особенности разных схем

Главная » Электрооборудование » Электродвигатели » Однофазные » Как подключить однофазный электродвигатель через конденсатор: пусковой, рабочий и смешанный варианты включения

Как подключить однофазный электродвигатель через конденсатор: пусковой, рабочий и смешанный варианты включения

В технике нередко используются двигатели асинхронного типа. Такие агрегаты отличаются простотой, хорошими характеристиками, малым уровнем шума, легкостью эксплуатации. Для того, чтобы асинхронный двигатель вращался, необходимо наличие вращающегося магнитного поля.

Такое поле легко создается при наличии трехфазной сети. В этом случае в статоре двигателя достаточно расположить три обмотки, размещенные под углом 120 градусов друг от друга и подключить к ним соответствующее напряжение. И круговое вращающееся поле начнет вращать статор.

Однако бытовые приборы обычно используются в домах, в которых чаще всего имеется только однофазная электрическая сеть. В этом случае обычно применяются однофазные двигатели асинхронного типа.

Почему применяют запуск однофазного двигателя через конденсатор?

Если на статоре двигателя поместить одну обмотку, то при протекании переменного синусоидального тока в ней образуется пульсирующее магнитное поле. Но это поле не сможет заставить ротор вращаться. Чтобы запустить двигатель надо:

• на статоре разместить дополнительную обмотку под углом около 90° относительно рабочей обмотки;
• последовательно с дополнительной обмоткой включить фазосдвигающий элемент, например, конденсатор.

В этом случае в двигателе возникнет круговое магнитное поле, а в короткозамкнутом роторе возникнут токи.

Взаимодействие токов и поля статора приведет к вращению ротора. Стоит напомнить, что для регулировки пусковых токов — контроль и ограничение их величины — используют частотный преобразователь для асинхронных двигателей .

Варианты схем включения — какой метод выбрать?

• пусковым,
• рабочим,
• пусковым и рабочим конденсаторами.

Наиболее распространенной методом является схема с пусковым конденсатором .

В этом случае конденсатор и пусковая обмотка включаются только на момент старта двигателя. Это связано со свойством продолжения агрегатом своего вращения даже после отключения дополнительной обмотки. Для такого включения чаще всего используется кнопка или реле .

Поскольку пуск однофазного двигателя с конденсатором происходит довольно быстро, то дополнительная обмотка работает небольшое время.

Это позволяет для экономии выполнять ее из провода с меньшим сечением, нежели основная обмотка. Для предупреждения перегрева дополнительной обмотки в схему часто добавляют центробежный выключатель или термореле.

Обратите внимание

Эти устройства отключают её при наборе двигателем определенной скорости или при сильном нагреве.

Схема с пусковым конденсатором имеет хорошие пусковые характеристики двигателя. Но рабочие характеристики при таком включении ухудшаются.

Это связано с принципом работы асинхронного двигателя. когда вращающееся поле является не круговым, а эллиптическим. В результате этого искажения поля возрастают потери и падает КПД.

Есть несколько вариантов подключения асинхронных двигателей под рабочее напряжение. Соединение звездой и треугольником (а также комбинированный способ) имеют свои преимущества и недостатки. Выбранный метод включения влияет на пусковые характеристики агрегата и его рабочую мощность.

Принцип действия магнитного пускателя основан на возникновении магнитного поля при прохождении электричества через втягивающую катушку. Подробнее об управлении двигателем с реверсированием и без читайте в отдельной статье.

Более хорошие рабочие характеристики можно получить при использовании схемы с рабочим конденсатором .

В этой схеме конденсатор после запуска двигателя не отключается. Правильным подбором конденсатора для однофазного двигателя можно компенсировать искажение поля и повысить КПД агрегата. Но для такой схемы ухудшаются пусковые характеристики.

Необходимо также учитывать, что выбор величины емкости конденсатора для однофазного двигателя производится под определенный ток нагрузки.

Важно

При изменении тока относительно расчетного значения поле будет переходить от круговой к эллиптической форме и характеристики агрегата ухудшатся.

В принципе, для обеспечения хороших характеристик необходимо при изменении нагрузки двигателя менять величину емкости конденсатора. Но это может слишком усложнить схему включения.

Компромиссным решением является выбор схемы с пусковым и рабочим конденсаторами. Для такой схемы рабочие и пусковые характеристики будут средними по сравнению с рассмотренными ранее схемами.

В общем, если при подключении однофазного двигателя через конденсатор требуется большой пусковой момент, то выбирается схема с пусковым элементом, а при отсутствии такой необходимости – с рабочим.

Подключение конденсаторов для запуска однофазных электродвигателей

Перед подключением к двигателю можно проверить конденсатор мультиметром на работоспособность.

При выборе схемы у пользователя всегда есть возможность выбрать именно ту схему, которая ему подходит. Обычно все выводы обмоток и выводы конденсаторов выведены в клеммную коробку двигателя.

Наличие трехжильной проводки в частном доме предполагает использование системы заземления. которую можно сделать своими руками. Как заменить электропроводку в квартире по типовым схемам, можно узнать здесь .

При необходимости модернизировать схему или самостоятельно сделать расчет конденсатора для однофазного двигателя можно, исходя из того, что на каждый киловатт мощности агрегата требуется емкость в 0,7 — 0,8 мкФ для рабочего типа и в два с половиной раза большая емкость для пускового.

При выборе конденсатора необходимо учитывать, что пусковой должен иметь рабочее напряжение не меньше 400 В.

Это связано с тем, что при пуске и остановке двигателя в электрической цепи из-за наличия ЭДС самоиндукции возникает всплеск напряжения, достигающий 300-600 В.

1. Однофазный асинхронный двигатель широко используется в бытовых приборах.
2. Для запуска такого агрегата необходима дополнительная (пусковая) обмотка и фазосдвигающий элемент — конденсатор.
3. Существуют различные схемы подключения однофазного электродвигателя через конденсатор.
4. Если надо иметь больший пусковой момент, то используется схема с пусковым конденсатором, при необходимости получения хороших рабочих характеристик двигателя используется схема с рабочим конденсатором.

Подробное о том, как подключить однофазный двигатель через конденсатор

http://elektrik24.net

Источник: http://legkoe-delo.ru/remont-avtomobilya/avto/82223-kak-podklyuchit-odnofaznyj-elektrodvigatel-cherez-kondensator-osobennosti-raznykh-skhem

Подключение однофазного двигателя

Прежде чем приступить к подключению любого электродвигателя, необходимо быть полностью уверенным, что двигатель рабочий. Провести полную ревизию для проверки качества подшипников, отсутствия люфтов на посадочных местах ротора и в крышках двигателя. Провести проверку обмоток на замыкание между собой и на корпус.

Так-же при подключении необходимо соблюдать технику безопасности, быть предельно внимательным и работать без спешки.

Для подключения однофазного электродвигателя с пусковой обмоткой нам понадобится включатель с пусковым контактом – ПНВС. Число после букв означает силу тока на которую рассчитан данный выключатель.

Совет

В предыдущей статье я рассказал как определить тип двигателя, трёхфазный он или однофазный.

И если вы сомневаетесь в том, конденсаторный это двигатель или с пусковой обмоткой, то вам необходимо сначала подключить двигатель как с пусковой обмоткой и если он не запустится значит он конденсаторный.

Для того, чтобы узнать какая из двух обмоток является рабочей, необходимо измерить их сопротивление. Та катушка, которая будет иметь меньшее сопротивление является рабочей. Исключение составляет очень небольшой процент конденсаторных двигателей, у которых и рабочая обмотка и конденсаторная одинаковы и имеют одно сопротивление.

Пусковая обмотка подключается только для запуска двигателя и после того как двигатель набрал обороты – отключается. В работе остаётся только рабочая обмотка. Правильно намотанный двигатель, с проведённой ревизией без нагрузки на валу выходит на положенные обороты не больше чем за несколько секунд, но чаще – мгновенно. Поэтому при пробном пуске двигатель должен быть надёжно закреплён.

Чтобы запустить двигатель с пусковой обмоткой необходимо подключить его по такой схеме:

Один конец рабочей и пусковой соединяем вместе и подключаем к одной из крайних клейм кнопки. Это будет общий провод. Второй конец рабочей обмотки подключаем ко второй крайней клейме кнопки. А оставшийся провод пусковой катушки соединяем со средней клеймой кнопки.

При этом мы задействуем клеймы только с одной стороны кнопки. Три клеймы с другой стороны пока остаются свободными. К двум крайним из них подключаем сетевой шнур. А к центральной клейме подводим перемычку от той крайней клеймы, напротив которой подсоединён один рабочий провод.

Закрываем крышку кнопки, закрепляем двигатель, делаем пробное включение-выключение кнопки чтобы убедится в её работоспособности и знать что она находится в выключенном состоянии. Включаем вилку в розетку, нажимаем кнопку пуск и удерживаем до набора двигателем оборотов.

Но не более нескольких секунд. Затем кнопку отпускаем. Если двигатель гудит, но вращаться не начинает, значит двигатель конденсаторный и подключать его нужно по другой схеме.

Для подключения конденсаторного двигателя пусковая кнопка не нужна.

Обратите внимание

Поэтому подойдёт любой подходящий по мощности пускатель, тумблер или выключатель который может смыкать и размыкать одновременно два контакта.

Соединяем один конец рабочей и один конец пусковой обмоток вместе и подводим к одной из клейм выключателя. Вторые концы обмоток подключаем к разным выводам конденсатора и при этом провод от рабочей катушки подводим ещё и к второй клейме выключателя. На противоположенные клеймы выключателя подключаем сетевой шнур.

 Переключаем тумблер в положение выключено, проверяем надёжность закрепления двигателя, включаем вилку в розетку и включаем тумблер. Двигатель без нагрузки на валу должен запуститься мгновенно.

Для того, чтобы однофазный двигатель вращался в другую сторону, необходимо поменять выводы одной из обмоток местами.

Если нам необходимо чтобы двигатель вращался и в одну и в другую стороны, то необходимо поставить тумблер реверса. Причём поставить его так, чтоб мы не могли переключить его во время работы двигателя. Это касается конденсаторного двигателя. Тумблер должен быть на 2 или 3 положения и иметь шесть выводов.

 В одном положении два средних вывода замыкаются с двумя крайними, а в другом с двумя другими крайними. Подключаем два провода одной из катушек двигателя к центральным клеймам переключателя, а крайнии клеймы соединяем по диагонали и отводим от них два провода которые подключаем туда, откуда отключили концы обмотки. Теперь при переключении тумблера двигатель будет запускаться в другую сторону.
Схема реверса однофазного двигателя с пусковой обмоткой и кнопкой ПНВ.

О том как подобрать конденсатор к конденсаторному двигателю я расскажу в одной из следующих статей.

Источник: http://shenrok.blogspot.com/p/blog-page_18.html

Как подключить однофазный электродвигатель

Электричество сегодня является основным источником, обеспечивающим работу большого количества механизмов. Для выполнения таких процессов применяют несколько видов двигателей.

Они могут быть, как одно-, так и трехфазными и отличаться принципом подключения. Более подробно узнать о подобных конструкциях можно на сайте http://ovk.dp.ua/odnofaznyye-elektrodvigateli/.

Варианты подключения

Пуск однофазных асинхронных двигателей зачастую осуществляется с помощью конденсатора. Для таких целей можно использовать несколько основных вариантов, которые отличаются способом подключения ранее указанного элемента:

1. Пусковая схема предполагает применение конденсатора в качестве системы для запуска. Следует отметить, что такой способ, хотя и обеспечивает неплохие пусковые параметры, но рабочие характеристики при этом несколько ухудшаются.
2. Схемы с рабочим конденсатором. Отличительной особенностью такой конструкции является то, что он не отключается после запуска двигателя. Данный вариант запуска уже наоборот снижает пусковые показатели.
3. Оптимальной схемой подключения является применение пускового и рабочего конденсатора. Это позволит добиться усредненных показателей, как при запуске, так и рабочей мощности.

Подключение конденсатора

Следует понимать, что такой способ подключения не является единственным. Существуют и другие варианты, зависящие в основном от типа двигателя.

Но если все же вы выбрали схемы с конденсаторами, тогда вам следует выполнить несколько простых рекомендаций:

• В первую очередь следует произвести расчеты всех параметров подобных конструкций. Выполняется это согласно определенным схемам, которые желательно тщательно изучить, чтобы понимать весь принцип расчета.
• Затем покупается конкретный конденсатор, который желательно проверять на работоспособность с помощью специальных мультиметров.
• Также ранее следует определить конкретную схему, которая может меняться в зависимости от ваших потребностей. Обратите внимание, что из обмотки двигателя может выходить несколько проводов, что и позволяет варьировать все параметры и способы соединения.

Не следует выполнять подобные операции, если вы не разобрались с работой двигателя. Это может привести к выходу его из строя (перегорание обмотки и т.д.). Альтернативным вариантом подключения является доверие подобных работ опытному электрику, который сделает все качественно и надежно.

Источник: http://stroybud.com/kak-podklyuchit-odnofaznyiy-elektrodvigatel/

Подключение трёхфазного двигателя к однофазной сети

Автор: admin, 31 Мар 2013

В этой статье рассмотрим подключение трёхфазного асинхронного двигателя к однофазной сети с помощью фазосдвигающего конденсатора, а также расчёт ёмкости пускового и рабочего конденсаторов, подключение трёхфазного двигателя «звездой» и «треугольником».

 Самый простой пуск трёхфазного двигателя в однофазной цепи возможен с помощью фазосдвигающего конденсатора, включённого в третью обмотку двигателя. КПД(коэффициент полезного действия) двигателя в этом случае будет около 60% (по сравнению с трёхфазным включением).

При пуске маломощного асинхронного электродвигателя ( до 500 Вт), или при пуске двигателя без нагрузки на его вал, можно ограничится использованием только, так называемого, рабочего конденсатора.

При пуске более мощных двигателей нужно использовать ещё и пусковой конденсатор, необходимый для разгона двигателя.

Схема включения двигателя в однофазную сеть

Подключение трёхфазного двигателя

В схеме обозначено:

• FU1, FU2 — предохранители.
• S1 — двухполюсный выключатель.
• S2 — переключатель направления движения вала двигателя (реверс).
• S3 — кнопка подключения пускового конденсатора (разгон двигателя).
• Сп — пусковой конденсатор.
• Ср — рабочий конденсатор.
• R1 — разрядный резистор.
• М — электродвигатель.

После включения выключателя S1 необходимо сразу нажать кнопку S3, после разгона двигателя (2-3 сек) кнопку отпустить.

Расчёт элементов схемы включения двигателя

Ёмкость рабочего конденсатора для данной схемы (соединение обмоток электродвигателя «треугольником») рассчитывается по следующей формуле:

Ср = 4800*I/U,  где

Ср — ёмкость рабочего конденсатора в мкФ;
I — ток электродвигателя, А;
U — сетевое напряжение(220 В).

При соединении обмоток электродвигателя «звездой» ёмкость рабочего конденсатора определяется по формуле:

Ср = 2800*I/U , обозначения те же.

Если неизвестен ток электродвигателя, но известна мощность, то ток можно рассчитать по формуле:

I = P/(√3*U*ɳ*cosφ) , где

P — мощность электродвигателя, Вт;
ɳ — КПД электродвигателя;
cosφ — коэффициент мощности.

Важно

Приблизительно можно принять ɳ=0,6, cosφ = 0,8. Тогда формула упростится и примет вид:

I = P/(0,83*U).

Ёмкость пускового конденсатора должна быть в 2-3 раза больше ёмкости рабочего.

Нужную ёмкость конденсатора можно собрать из нескольких, имеющихся в наличии конденсаторов, как это сделать описано здесь. Лучше всего применять металлобумажные или плёночные конденсаторы. Рабочее напряжение конденсаторов не ниже 300В.

  В некоторых статьях предлагают использовать электролитические конденсаторы, соединив пару конденсаторов минусовыми выводами и зашунтировав их диодами.

Я не рекомендую этого делать, так как при выходе из строя диода (при его электрическом пробое), через электролитический конденсатор потечёт переменный ток и он скорее всего взорвётся из-за нагрева.

Разрядный резистор R1 служит для разряда пускового конденсатора после его отключения. Можно обойтись и без него, но тогда следует помнить, что на устройстве может остаться опасное напряжение, даже после его выключения. Можно взять резистор сопротивлением 0,5 — 1 мОм, на мощность рассеяния не ниже 0,5 Вт.

Все выключатели и предохранители должны выдерживать рабочий ток электродвигателя.

Советы: лучше всего использовать соединение «треугольником», при соединении обмоток «звездой» значительная часть мощности двигателя теряется.

На шильдике двигателя указывается схема соединения обмоток, возможность её изменения и  рабочее напряжение обмоток. Например:  ∆/Ү  220/380 обозначает, что обмотки электродвигателя могут быть подсоединены либо «треугольником» на 220 В, либо «звездой» на напряжение 380В.

Обозначение Ү  380 — говорит о том, что обмотки подсоединены по схеме «звезда» и рассчитаны на 380 В и в распредкоробку двигателя выведено всего три провода. Тут придётся подключать по схеме «звезда», потеряв мощность.

Можно конечно залезть внутрь двигателя и вывести недостающие концы в распредкоробку, но это работа уже для специалиста.

Совет

Ёмкость рабочего конденсатора (в мкФ) можно приблизительно рассчитать умножив мощность двигателя (в кВт) на 100. Ёмкость пускового конденсатора можно уменьшить, подобрав экспериментальным путём.

Если вам помогла эта статья, то вы можете поделиться ей со своими друзьями, нажав кнопки социальных сетей, расположенные ниже.

Источник: https://elektricvdome.ru/podklyuchenie-tryokhfaznogo-dvigatelya/

Схема однофазного двигателя — советы электрика

Схемы подключения однофазных электродвигателей

Вопрос как подключить однофазный электродвигатель очень часто возникает на практике из-за высокой популярности применения подобных агрегатов для решения различных бытовых задач.

Схема подключения однофазного электродвигателя достаточно проста и требует учета всего одного принципиального момента: для обеспечения его работоспособности необходимо вращающееся магнитное поле. При наличии только однофазной сети переменного тока на момент запуска электродвигателя его приходится формировать искусственно через применение соответствующих схемных решений.

ОГЛАВЛЕНИЕ

• Обмотки электромотора
• Особенности формирования вращающего момента
• Конденсаторы
• Косвенное включение
• Особенности применения магнитного пускателя
• Заключение

Обмотки электромотора

Укладка обмоток в статоре однофазного электродвигателя

Конструкция любого однофазного электродвигателя предполагает использование как минимум трех катушек. Две из них являются элементов конструкции статора,включены параллельно.

Одна из них является рабочей, а вторая выполняет функции пусковой. Их клеммы выведены на корпус двигателя и используются для подключения к сети. Обмотка ротора выполнена короткозамкнутой.

К сети подключатся две из них, остальные служат для коммутации.

Визуально идентифицировать рабочую и пусковую обмотку можно по сечению провода: у первой из них оно заметно больше. Можно замерить сопротивление тестером подключением его к клеммам: у рабочей обмотки его величина будет меньше. Как правило, сопротивления обмоток будет составлять не более нескольких десятков Ом.

Особенности формирования вращающего момента

Магнитное поле, создаваемое катушками электродвигателя, имеет фазовый сдвиг на 90 градусов. Это обычно достигается через конденсатор, который последовательно включается в цепь запуска. Возможные варианты соединения показаны на рисунке ниже.

Варианты создания сдвига фаз

Пусковая катушка может работать постоянно. Допустима также схема, основанная на ее отключении после достижения номинальной частоты вращения ротора. Постоянное подключение пусковой обмотки усложняет конструкцию двигателя, но улучшает его характеристики. На особенностях подключения к сети эти различия не сказываются.

Однофазный электромотор позволяет простыми средствами изменить направление вращения вала на противоположное. Для этого производится сдвиг фазы тока, поступающего от сети и протекающего через цепи запуска, меняется на противоположный. Данная процедура реализуется простым изменением порядка включения пусковой обмотки при ее соединении с рабочей обмоткой.

Конденсаторы

Источник: http://ElectricVDele.ru/elektrooborudovanie/elektrodvigateli/shema-podklyucheniya-odnofaznogo-elektrodvigatelya.html

Подключение однофазного двигателя

Прежде чем приступить к подключению любого электродвигателя, необходимо быть полностью уверенным, что двигатель рабочий. Провести полную ревизию для проверки качества подшипников, отсутствия люфтов на посадочных местах ротора и в крышках двигателя. Провести проверку обмоток на замыкание между собой и на корпус.

Так-же при подключении необходимо соблюдать технику безопасности, быть предельно внимательным и работать без спешки.

Для подключения однофазного электродвигателя с пусковой обмоткой нам понадобится включатель с пусковым контактом – ПНВС. Число после букв означает силу тока на которую рассчитан данный выключатель.

Обратите внимание

В предыдущей статье я рассказал как определить тип двигателя, трёхфазный он или однофазный.

И если вы сомневаетесь в том, конденсаторный это двигатель или с пусковой обмоткой, то вам необходимо сначала подключить двигатель как с пусковой обмоткой и если он не запустится значит он конденсаторный.

Для того, чтобы узнать какая из двух обмоток является рабочей, необходимо измерить их сопротивление. Та катушка, которая будет иметь меньшее сопротивление является рабочей. Исключение составляет очень небольшой процент конденсаторных двигателей, у которых и рабочая обмотка и конденсаторная одинаковы и имеют одно сопротивление.

Пусковая обмотка подключается только для запуска двигателя и после того как двигатель набрал обороты – отключается. В работе остаётся только рабочая обмотка. Правильно намотанный двигатель, с проведённой ревизией без нагрузки на валу выходит на положенные обороты не больше чем за несколько секунд, но чаще – мгновенно. Поэтому при пробном пуске двигатель должен быть надёжно закреплён.

Чтобы запустить двигатель с пусковой обмоткой необходимо подключить его по такой схеме:

Один конец рабочей и пусковой соединяем вместе и подключаем к одной из крайних клейм кнопки. Это будет общий провод. Второй конец рабочей обмотки подключаем ко второй крайней клейме кнопки. А оставшийся провод пусковой катушки соединяем со средней клеймой кнопки.

При этом мы задействуем клеймы только с одной стороны кнопки. Три клеймы с другой стороны пока остаются свободными. К двум крайним из них подключаем сетевой шнур. А к центральной клейме подводим перемычку от той крайней клеймы, напротив которой подсоединён один рабочий провод.

Закрываем крышку кнопки, закрепляем двигатель, делаем пробное включение-выключение кнопки чтобы убедится в её работоспособности и знать что она находится в выключенном состоянии. Включаем вилку в розетку, нажимаем кнопку пуск и удерживаем до набора двигателем оборотов.

Важно

Но не более нескольких секунд. Затем кнопку отпускаем. Если двигатель гудит, но вращаться не начинает, значит двигатель конденсаторный и подключать его нужно по другой схеме.

Для подключения конденсаторного двигателя пусковая кнопка не нужна.

Поэтому подойдёт любой подходящий по мощности пускатель, тумблер или выключатель который может смыкать и размыкать одновременно два контакта.

Соединяем один конец рабочей и один конец пусковой обмоток вместе и подводим к одной из клейм выключателя. Вторые концы обмоток подключаем к разным выводам конденсатора и при этом провод от рабочей катушки подводим ещё и к второй клейме выключателя. На противоположенные клеймы выключателя подключаем сетевой шнур.

 Переключаем тумблер в положение выключено, проверяем надёжность закрепления двигателя, включаем вилку в розетку и включаем тумблер. Двигатель без нагрузки на валу должен запуститься мгновенно.

Для того, чтобы однофазный двигатель вращался в другую сторону, необходимо поменять выводы одной из обмоток местами.

Если нам необходимо чтобы двигатель вращался и в одну и в другую стороны, то необходимо поставить тумблер реверса. Причём поставить его так, чтоб мы не могли переключить его во время работы двигателя. Это касается конденсаторного двигателя. Тумблер должен быть на 2 или 3 положения и иметь шесть выводов.

 В одном положении два средних вывода замыкаются с двумя крайними, а в другом с двумя другими крайними. Подключаем два провода одной из катушек двигателя к центральным клеймам переключателя, а крайнии клеймы соединяем по диагонали и отводим от них два провода которые подключаем туда, откуда отключили концы обмотки. Теперь при переключении тумблера двигатель будет запускаться в другую сторону.
Схема реверса однофазного двигателя с пусковой обмоткой и кнопкой ПНВ.

О том как подобрать конденсатор к конденсаторному двигателю я расскажу в одной из следующих статей.

Источник: http://shenrok.blogspot.com/p/blog-page_18.html

Схема подключения однофазного двигателя с пусковой обмоткой

Как определить рабочую и пусковую обмотки у однофазного двигателя

Однофазные двигатели — это электрические машины небольшой мощности. В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки.

Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

Рис. 1. Рабочая и пусковая обмотки однофазного двигателя

А теперь несколько примеров, с которыми вы можете столкнуться:

Совет

Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая. Подключается все просто, на толстые провода подается 220в.

И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку.

Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов.

Кончик, который показывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор. В этом примере направление вращения, вы уже не измените, какое есть такое и будет.

Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.

Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только.

В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя.

также осуществляется через конденсатор.

Источник: http://studvesna73.ru/07/23/5772/

Схема подключения электродвигателя. Подключение однофазного электродвигателя

Технологии 14 октября 2017

Существует несколько схем подключения электродвигателей. Всё зависит от того, какой тип машины используется. В быту каждый человек использует множество электрических приборов, около 2/3 из общего числа имеют в своей конструкции электрические двигатели различной мощности с разными характеристиками.

Обычно, когда приборы выходят из строя, двигатели могут продолжать работать. Их можно использовать в других конструкциях: изготовить самодельные станки, электронасосы, газонокосилки, вентиляторы. Но вот нужно определиться с тем, какую схему использовать для подключения к бытовой сети.

Конструкция электродвигателей и подключение

Для того чтобы использовать электрические моторы для самодельных аппаратов, нужно произвести правильно подключение обмоток. В однофазную бытовую сеть 220 В можно включить следующие машины:

1. Асинхронные трехфазные электрические двигатели. Производится к сети подключение электродвигателей “треугольником” или “звездой”.
2. Асинхронные электромоторы, работающие от сети с одной фазой.
3. Коллекторные двигатели, оснащенные щеточной конструкцией для питания ротора.

Все остальные электрические двигатели необходимо подключать при помощи сложных устройств, предназначенных для запуска. А вот шаговые моторы должны оснащаться специальными электронными схемами управления. Без знаний и умений, а также специальной аппаратуры, выполнить подключение невозможно. Приходится использовать сложные схемы подключения электродвигателей.

Одно- и трехфазная сеть

В бытовой сети одна фаза, напряжение в ней 220 В. Но можно подключить к ней и трехфазные электродвигатели, рассчитанные на напряжение 380 В.

Для этого используются специальные схемы, вот только выжать из устройства больше 3 кВт мощности практически нереально, так как увеличивается риск привести в негодность электропроводку в доме.

Поэтому если имеется необходимость установки сложного оборудования, в котором требуется применять электрические двигатели на 5 или 10 кВт, лучше провести в дом трехфазную сеть. Подключение электродвигателей “звездой” к такой сети произвести намного проще, нежели к однофазной.

Видео по теме

Что потребуется для подключения мотора

Принцип работы любого электрического двигателя знаком каждому, основан он на вращении магнитного потока. При подключении однофазных электродвигателей вам теория не очень нужна, поэтому хватит следующих знаний:

1. Вы должны иметь представление о конструкции электрического двигателя, с которым производятся работы.
2. Знать, для какой цели предназначены обмотки, а также уметь по схеме подключения электродвигателя осуществить монтаж.
3. Уметь работать со вспомогательными устройствами – балластными сопротивлениями или пусковыми конденсаторами.
4. Знать, как подключается электродвигатель при помощи магнитного пускателя.

Запрещается включать электрический двигатель, если не знаете его модель, а также назначение выводов. Обязательно проверьте, какое допускается соединение обмоток при работе в сети 220 и 380 В.

На всех электрических двигателях обязательно присутствует табличка из металла, которая прикреплена к корпусу. На ней указывается модель, тип, схема подключения, напряжение, а также другие параметры.

Если нет никаких данных, то необходимо при помощи мультиметра прозвонить все обмотки, после чего правильно соединить их.

Подключение коллекторного двигателя

Такие электродвигатели используются практически во всех бытовых электроприборах. Их можно встретить в стиральных машинках, кофемолках, мясорубках, шуруповертах, обогревателях и прочих приборах.

Электродвигатели рассчитаны на сравнительно небольшое время работы, включаются они на несколько секунд или минут. Но зато моторы очень компактные, высокооборотные и мощные.

А схема подключения электродвигателя очень простая.

Подключить такой электродвигатель к бытовой сети 220 В можно очень просто. Напряжение поступает от фазы к щетке, затем через обмотку ротора – к противоположной ламели. А вторая щетка снимает напряжение и передаёт его на обмотку статора. Она состоит из двух половин, соединенных последовательно. Второй вывод обмотки поступает на нулевой провод питания.

Особенности включения мотора

Для того чтобы включать и отключать электрический двигатель, применяется кнопка с фиксатором (или без него), но можно использовать и простой выключатель.

Если имеется необходимость, то обе обмотки разделяются и их можно подключать попеременно. Этим достигается изменение частоты вращения ротора.

Но имеется один недостаток у таких двигателей — относительно низкий ресурс, который напрямую зависит от качества щёток. Именно коллекторный узел является самым уязвимым местом двигателя.

Как подключить однофазный асинхронный мотор

В любом асинхронном электродвигателе, рассчитанном на питание от однофазной сети 220 В, имеется две обмотки — пусковая и рабочая.

В качестве «коллектора» используется цилиндрическая болванка из алюминия, которая насажена на валу. Можно даже отметить, что цилиндр на роторе является, по сути, короткозамкнутой обмоткой.

Существует множество схем для включения асинхронного мотора, но применяется на практике немного:

1. С использованием балластного сопротивления, подключенного к обмотке пуска.
2. С включенным конденсатором на обмотке запуска.
3. При помощи кнопочного или релейного пускателя, стартового конденсатора, включенного в цепь обмотки пуска.

Очень часто применяется комбинация кнопочного или релейного пускателя, а также постоянно включенного рабочего конденсатора. Вместо реле очень часто используется электронный ключ на тиристоре. При помощи этого переключателя производится подключение однофазного электродвигателя с дополнительной группой конденсаторов.

Практические схемы

Асинхронные электрические двигатели обладают довольно маленьким на старте крутящим моментом.

Поэтому необходимо использовать дополнительные устройства, например, пусковые реле или балластные сопротивления, а также мощные конденсаторы для подключения однофазных электродвигателей.

Обмотки в моторах изготавливаются с разделением на несколько выводов. Если три вывода, то один из них общий. Но может быть четыре или два.

Для того чтобы понять, к каким конкретно контактам подключена та или иная обмотка, необходимо изучить схему мотора. Если ее нет, потребуется осуществить прозвонку с помощью мультиметра. Для этого переведите его в режим измерения сопротивления.

Если на паре выводов большое сопротивление, то это означает, что вы произвели замер одновременно двух обмоток. Обычно у рабочей обмотки асинхронных двигателей сопротивление не более 13 Ом.

У пусковой же оно практически в три раза выше — примерно 35 Ом.

Для того чтобы подключить при помощи пускателя однофазный асинхронный мотор, достаточно лишь правильно соединить все контакты проводами. Для того чтобы запустить асинхронник, необходимо кратковременно включить в цепи дополнительные элементы — конденсатор или балластное сопротивление. Чтобы выключить электрическую машину, достаточно просто обесточить все обмотки.

Трехфазные электродвигатели

В трехфазных электрических двигателях существенно большая мощность, а также крутящий момент во время запуска. Подключение трехфазного электродвигателя простое только в том случае, если имеется розетка с тремя фазами 380 В.

Но использовать в бытовых условиях такие моторы оказывается проблематично, так как трехфазная сеть есть далеко не у всех дома.

Обмотки соединяются по схеме «звезда» или «треугольник», это зависит от того, какое межфазное напряжение в сети.

Но вот в том случае, если вам потребуется подключить такой электрический двигатель в бытовую сеть, придётся использовать маленькую хитрость. По сути, у вас имеется в розетке ноль и фаза. При этом «0» можно считать как один из выводов источника питания, то есть фазу, у которой сдвиг равен нулю.

Обратите внимание

Чтобы сделать еще одну фазу, необходимо при помощи дополнительного конденсатора осуществить сдвиг фазы питания. Всего должно быть три фазы, каждая имеет сдвиг относительно соседних на 120 градусов.

Но чтобы сделать сдвиг правильно, необходимо рассчитать емкость конденсаторов. Так, на каждый киловатт мощности электродвигателя потребуется рабочая емкость около 70 мкФ, а также пусковая около 25 мкФ.

При этом они должны быть рассчитаны на напряжение от 600 В и выше.

Но лучше всего производить подключение электродвигателей 380 В трехфазного типа с помощью частотных преобразователей. Существуют модели, которые подключаются к однофазной сети, а при помощи специальных инверторных схем они преобразуют напряжение, в результате чего на выходе оказывается три фазы, которые необходимы для питания асинхронного мотора.

Источник: fb.ru

Источник: https://monateka.com/article/252987/

Схема подключения электродвигателя

Схема подключения электродвигателя во многом определяется условиями его эксплуатации. Например, подключение “звездой” обеспечивает большую плавность работы, но дает потерю мощности по сравнению с подключением “треугольником”.

Иногда бывает нужно подключить трехфазный двигатель в однофазную сеть. В любом случае рассматривать этот вопрос надо по порядку. (Здесь и далее разговор пойдет про асинхронный электродвигатель как наиболее часто встречающийся).

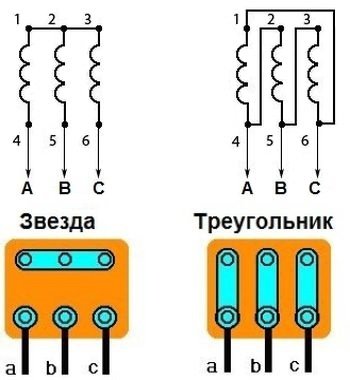

На рисунке 1 представлены две схемы соединения обмоток двигателя.

1. Схема соединения “звездой”. Начала (или концы) всех обмоток соединяются в одной точке, оставшиеся концы (или начала) подключаются каждый к своей фазе (L1, L2, L3).

   Эта схема не позволяет использовать электрический двигатель на полную мощность, но имеет меньший пусковой ток.

2. Соединение обмоток электродвигателя “треугольником”. При этом начало одной обмотки соединяется с концом другой. Вершины получившегося треугольника подключаются к цепи трехфазного тока.

   В отличие от соединения “звездой” эта схема позволяет использовать всю паспортную мощность двигателя, но имеет больший пусковой ток.

3. Подключение двигателя к сети одинаково, вне зависимости от способа соединения обмоток, поэтому, рассказывая про различные его подключения я буду использовать приведенное здесь обозначение электродвигателя, чтобы лишний раз не затруднять восприятие схемы.

Подключение двигателя к сети производится через электромагнитный пускатель. Схемы таких подключений приведены здесь.

Соединение обмоток двигателя в ту или иную схему производится соответствующей установкой перемычек в клеммной коробке. (См. на соответствующих рисунках под схемами соединений). Для тех, кто привык разбираться во всем досконально на нижней части рисунка 1.с приведена схема подключения обмоток электродвигателя к соответствующим клеммам.

Следует заметить, что сказанное относится к двигателям не подвергавшимся переделкам (ремонту) и имеющим штатную маркировку обмоток.

В противном случае нужно самостоятельно найти обмотки, их начала и концы. Как это сделать поясняет рисунок 2.

1. Прозваниваем обмотки. Для этого один измерительный щуп мультиметра в режиме измерения сопротивления подсоединяем к любой клемме (выводу), другим последовательно проверяем остальные. Точки, сопротивление между которыми составляет единицы или доли ом (близко к нулю), являются выводами одной обмотки.
2. Отмечаем найденную обмотку, аналогичным образом прозваниваем оставшиеся выводы, находим остальные.
3. Определяем начала и концы обмоток электродвигателя. Для этого соединяем любые две последовательно, подаем на них переменное напряжение. Для безопасности лучше ограничиться его величиной 12-36 Вольт. К оставшейся подключаем мультиметр в режиме измерения переменного напряжения. Наличие напряжения свидетельствует, что обмотки соединены синфазно, то есть конец одной подключен к началу другой.

   Этот вариант как раз изображен на рисунке. Отсутствие напряжения говорит о том, что обмотки соединены концами (или началами). Маркируем их соответствующим образом. Повторяем указанные действия для оставшейся обмотки, соединенной с любой из первых двух.

Подключение трехфазного двигателя в однофазную сеть

Такая необходимость возникает достаточно часто. Сразу замечу – мощность электродвигателя при этом теряется.

Схема подключения трехфазного электродвигателя в однофазную (220 В) сеть требует наличия фазосдвигающего конденсатора Ср. Значение его емкости в микрофарадах (мкФ) для двигателей мощностью до 2,5 кВт можно определить умножив мощность двигателя в кВт на 100. Конечно, для этого существует специальная формула, но описанным образом емкость можно получить с достаточной степенью приближения.

Наиболее простая схема приведена на рисунке 3.

В зависимости от положения переключателя SB1 будет меняться направление вращения электродвигателя. Подключение двигателя к сети производится выключателем F, в качестве которого лучше использовать автоматический выключатель.

Важно

Сразу после его включения для старта (набора оборотов) нужно подключить дополнительный конденсатор Сдоп, емкостью в 2-3 раза большей, чем Сраб. Это достигается нажатием кнопки SB2, которая должна быть отпущена сразу после набора электродвигателем оборотов.

Резистор R служит для разряда конденсатора Сдоп после его отключения. Значение этого резистора некритично и может быть порядка 100 – 500 кОм.

По этой схеме можно подключать электродвигатели с по схеме как “треугольник” так и “звезда”.

Следующая схема (рис.4) использует подключение электродвигателя через пускатель. Сделано это так, чтобы включение можно было производить одним нажатием. Давайте посмотрим как эта схема работает.

При нажатии кнопки “пуск” срабатывает пускатель КМ1. Одними своими контактами он подключает дополнительный конденсатор Сдоп, другими – включает пускатель КМ2, который подает на электродвигатель напряжение (контактная группа КМ2.1) и одновременно блокирует контакты КМ1.1 первого пускателя.

После набора оборотов кнопка пуск отпускается, пускатель КМ1 отключается, отключая Cдоп. Напряжение на пускатель КМ2 подается им самим, он находится в замкнутом состоянии до нажатия кнопки “стоп”, размыкающей цепь питания.

Катушки пускателей должны быть рассчитана на напряжение 220В.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Источник: https://eltechbook.ru/shema_jelektrodvigatelja.html

Подключение асинхронного двигателя на 220 (видео, фото, схема)

Так как питающие напряжения у различных потребителей могут различаться друг от друга, возникает необходимость переподключения электрооборудования. Сделать подключение асинхронного двигателя на 220 вольт безопасным для дальнейшей работы оборудования достаточно просто, если следовать предложенной инструкции.

На самом деле это не является невыполнимой задачей. Если сказать коротко, то все, что нам нужно, это правильно подключить обмотки. Существует два основных типа асинхронных двигателей: трехфазные с обмоткой звезда – треугольник, и двигатели с пусковой обмоткой (однофазные). Последние используются, например, в стиральных машинах советской конструкции. Их модель АВЕ-071-4С. Рассмотрим каждый вариант по очереди.

Трехфазный

Асинхронный двигатель переменного тока имеет очень простую конструкцию по сравнению с другими видами электрических машин. Он довольно надежен, чем и объясняется его популярность. К сети переменного напряжения трехфазные модели включаются звездой или треугольником. Такие электродвигатели также различаются значением рабочего напряжения: 220–380 в, 380–660 в, 127–220 в.

Такие электродвигатели применяются на производстве, так как трехфазное напряжение чаще всего используется именно там. И в некоторых случаях бывает, что вместо 380 в есть трехфазное 220. Как их включить в сеть, чтобы не спалить обмотки?

Переключение на нужное напряжение

Для начала необходимо убедиться в том, что наш двигатель имеет нужные параметры. Они написаны на бирке, прикрепленной у него сбоку. Там должно быть указано, что один из параметров – 220в. Далее, смотрим подключение обмоток. Стоит запомнить такую закономерность схемы: звезда – для более низкого напряжения, треугольник – для более высокого. Что это означает?

Увеличение напряжения

Предположим, на бирке написано: Δ/Ỵ220/380. Это значит, что нам нужно включение треугольником, так как чаще всего соединение по умолчанию – на 380 вольт. Как это сделать? Если электродвигатель в борне имеет клеммную коробку, то несложно. Там есть перемычки, и все, что нужно – переключить их в нужное положение.

Но что, если просто выведено три провода? Тогда придется аппарат разбирать. На статоре нужно найти три конца, которые между собой спаяны. Это и есть соединение звездой. Провода нужно рассоединить и подключить треугольником.

В данной ситуации это сложностей не вызывает. Главное помнить, что есть начало и конец катушек. К примеру, возьмем за начало концы, которые были выведены в борно электродвигателя. Значит то, что спаяно – это концы. Теперь важно не перепутать.

Подключаем так: начало одной катушки соединяем с концом другой, и так далее.

Как видим, схема простая. Теперь двигатель, который был соединен для 380, можно включать в сеть 220 вольт.

Уменьшение напряжения

Предположим, на бирке написано: Δ/Ỵ 127/220. Это означает, что нужно подсоединение звездой. Опять же, если есть клеммная коробка, то все хорошо. А если нет, и включен наш электродвигатель треугольником? А если еще и концы не подписаны, то как их правильно соединить? Ведь здесь тоже важно знать, где начало намотки катушки, а где конец. Есть некоторые способы решения этой задачи.

Для начала разведем все шесть концов в стороны и омметром найдем сами статорные катушки.

Возьмем скотч, изоленту, еще что-нибудь из того, что есть, и пометим их. Пригодится сейчас, а может быть, и когда-нибудь в будущем.

Берем обычную батарейку и подсоединяем к концам а1-а2. К двум другим концам (в1-в2) подсоединяем омметр.

В момент разрыва контакта с батарейкой стрелка прибора качнется в одну из сторон. Запомним, куда она качнулась, и включаем прибор к концам с1-с2, при этом не меняем полярность батарейки. Проделываем все заново.

Если стрелка отклонилась в другую сторону, тогда меняем провода местами: с1 маркируем как с2, а с2 как с1. Смысл в том, чтобы отклонение было одинаковым.

Теперь батарейку с соблюдением полярности соединяем с концами с1-с2, а омметр – на а1-а2.

Добиваемся того, чтобы отклонение стрелки на любой катушке было одинаковым. Перепроверяем еще раз. Теперь один пучок проводов (например, с цифрой 1) у нас будет началом, а другой – концом.

Берем три конца, например, а2, в2, с2, и соединяем вместе и изолируем. Это будет соединение звездой. Как вариант, можем вывести их в борно на клеммник, промаркировать. На крышку наклеиваем схему соединения (или рисуем маркером).

Переключение треугольник – звезда сделали. Можно подключаться к сети и работать.

Однофазный

Теперь поговорим еще об одном виде асинхронных электродвигателей. Это однофазные конденсаторные машины переменного тока. У них две обмотки, из которых, после пуска, работает только одна из них. Такие двигатели имеют свои особенности. Рассмотрим их на примере модели АВЕ-071-4С.

По-другому они еще называются асинхронными двигателями с расщепленной фазой. У них на статоре намотана еще одна, вспомогательная обмотка, смещенная относительно основной. Пуск производится при помощи фазосдвигающего конденсатора.

Схема однофазного асинхронного двигателя

Из схемы видно, что электрические машины АВЕ отличаются от своих трехфазных собратьев, а также от коллекторных однофазных агрегатов.

Всегда внимательно читайте, что написано на бирке! То, что выведено три провода, абсолютно не значит, что это для подключения на 380 в. Просто спалите хорошую вещь!

Включение в работу

Первое, что нужно сделать, это определить, где середина катушек, то есть, место соединения. Если наш асинхронный аппарат в хорошем состоянии, то это сделать будет проще – по цвету проводов. Можно посмотреть на рисунок:

Если все так выведено, то проблем не будет. Но чаще всего приходится иметь дело с агрегатами, снятыми со стиральной машины неизвестно когда, и неизвестно кем. Здесь, конечно, будет сложнее.

Стоит попробовать вызвонить концы при помощи омметра. Максимальное сопротивление – это две катушки, соединенные последовательно. Помечаем их. Дальше, смотрим на значения, которые показывает прибор. Пусковая катушка имеет сопротивление больше, чем рабочая.

Теперь берем конденсатор. Вообще, на разных электрических машинах они разные, но для АВЕ это 6 мкФ, 400 вольт.

Если точно такого нет, можно взять с близкими параметрами, но с напряжением, не ниже 350 В!

Давайте обратим внимание: кнопка на рисунке служит для пуска асинхронного электродвигателя АВЕ, когда он уже включен в сеть 220! Другими словами, должно быть два выключателя: один общий, другой – пусковой, который, после его отпускания, отключался бы сам. Иначе спалите аппарат.

Если нужен реверс, то он делается по такой схеме:

Если все сделано правильно, тогда будет работать. Правда, есть одна загвоздка. В борно могут быть выведены не все концы. Тогда с реверсом будут сложности. Разве что разбирать и выводить их наружу самостоятельно.

Вот некоторые моменты, как подсоединять асинхронные электрические машины к сети 220 вольт. Схемы несложные, и при некоторых усилиях вполне возможно все это сделать собственными руками.

Клеммное соединение для асинхронного двигателя

Когда мы устанавливаем новый электродвигатель для нашего приложения, нам необходимо определить напряжение источника питания. Почему это так важно, когда мы имеем дело с электродвигателем?

Ok .. конструкция производителя электродвигателя, их продукт может соответствовать разным значениям энергопотребления по всему миру. Благодаря этому двигатель можно использовать в любых странах, не беспокоясь об их потребляемой мощности.

Значение напряжения для всех стран по всему миру имеет вариант, например 200 В переменного тока, 220 В переменного тока, 415 В переменного тока или 440 В переменного тока для 3 фаз.Поэтому некоторые производители двигателей проектируют, что их двигатель может работать с двумя типами напряжения, поэтому он доступен для использования в любой стране мира.

Как определить клеммы двигателя для подходящего напряжения?

Эта деталь очень важна для обеспечения безупречной установки нашего электродвигателя и его правильной работы. Если мы неправильно установили значение напряжения для подключения асинхронного двигателя, это может привести к серьезным повреждениям. .

Но не волнуйтесь, на этот раз я подробно объясню, как определить клемму двигателя, подходящую для нашего источника питания.Ключевым моментом является паспортная табличка двигателя. Мы можем найти подключение двигателя и подходящее значение напряжения. Более подробную информацию см. На рисунке ниже: —

На этой паспортной табличке двигателя мы видим, что он имеет 2 подключения и 2 значения напряжения. Если напряжение нашего источника питания составляет 415 В переменного тока, В для 3 фаз, нам необходимо установить клемму двигателя в подключение STAR .

Это означает, что клеммная пластина W2, U2 и V2 соединяются в одну линию.Здесь я прикрепил изображение клеммы двигателя в позиции STAR .

ДВИГАТЕЛЬ КОНТАКТА ЗВЕЗДЫ

Если у нас источник питания 200 В переменного тока, 3 фазы , нам нужно подключить клемму медной шины в положении DELTA . Это означает, что соединение U1 с W2, V1 с U2 и W1 с U2, просто нужно следовать диаграмму на паспортной табличке двигателя.

ДВИГАТЕЛЬ ТЕРМИНАЛА ПОДКЛЮЧЕНИЯ ДЕЛЬТА

Если вы хотите подключить асинхронный двигатель к пускателю со звезды на треугольник, вам необходимо снять всю медную шину с клеммы двигателя.Это означает, что мы не используем медную шину, потому что пускатель звезда-треугольник использует 6 кабелей для запуска двигателя.

Я надеюсь, что этот пост может помочь всем в том, как подключить или выполнить работу по заделке асинхронного двигателя. Очень важно, чтобы наш двигатель работал в хорошем состоянии и избегал любых повреждений. Вот почему паспортная табличка двигателя очень важна …

Как подключить автоматический ИБП / инвертор к домашней системе электроснабжения?

Схема подключения и электропроводки системы автоматического инвертора / ИБП

Введение в электромонтаж автоматического инвертора / ИБП

Сбой питания и аварийный сбой могут произойти в любое время из-за короткого замыкания, повреждения линий электропередачи, подстанций и т. Д. части распределительной системы, штормы и другие плохие погодные условия и т. д.В этом случае аварийный генератор или резервная батарея могут быть использованы для восстановления подачи электроэнергии в дом и другие подключенные устройства. В некоторых случаях очень важно восстановить подачу электроэнергии как можно скорее, например, в больницах интенсивной терапии, в армии, в системах разведки и безопасности, в офисах и т. Д. Здесь мы используем генератор и инвертор / ИБП (источник бесперебойного питания Поставка ) системы с помощью резервных батарей и инвертора.

Для этого мы должны показать подключение автоматической системы ИБП / инвертора и проводку к дому или офису.У нас есть различные руководства по подключению и установке ИБП и инверторов и установки на домашние распределительные щиты, такие как ручные, автоматические и инверторные / ИБП с переключателями.

Связанные сообщения:

Зачем и где нам нужны автоматические ИБП / инверторные системы?

Как мы уже упоминали выше, аварийная поломка и отключение электроэнергии могут произойти в любое время по ряду причин. В некоторых случаях вам может потребоваться постоянное и бесперебойное питание подключенной системы, такой как сети и системы безопасности, операционные и отделения интенсивной терапии в больницах, аэропортах, военных и разведывательных системах и других важных электрических сетях.В других обычных случаях, когда вы сталкиваетесь с отключением нагрузки от поставщика электроэнергии, недоступностью вторичной энергии, например, генератора, солнечной энергии, энергии ветра и т. Д., Проблемами низкого напряжения, нехваткой накопленной энергии в батареях, когда вам требуется бесперебойное питание для вашего дома, офис, компьютер или отдельные комнаты и точки нагрузки в доме или офисе в случае отказа основного источника питания. Во всех этих ситуациях вам понадобится проводное соединение автоматического ИБП / инвертора с домашней панелью.

Как подключить ИБП / инвертор к домашней системе электроснабжения?

Чтобы подключить инвертор / ИБП к домашней системе электроснабжения, выполните следующие действия:

Прежде всего, отсоедините те провода под напряжением (линии) двух автоматических выключателей от главного распределительного щита, которые подключены к электросети. двухполюсный переключатель тех комнат (как показано на рис.), которые вы хотите подключить к автоматическому источнику питания (в обоих случаях от батареи и от электросети без перебоев).

Допустим, вам нужно подключить к автоматической системе ИБП только два помещения и их нагрузку, как показано на рис. Вам нужно будет отсоединить токоведущие провода этих помещений от главного распределительного щита электропитания. Теперь подключите эти два провода под напряжением (из той конкретной комнаты, которая должна быть подключена к системе ИБП) к выходу ИБП через два однополюсных MCB (отделенных от главной панели управления). Выполнено.

Имейте в виду, что только два подключенных MCB (и связанных с ними и подключенная нагрузка) к инвертору будут обеспечивать постоянное питание в случае отключения электроэнергии.Чтобы зарядить аккумулятор через инвертор, подключите инвертор / ИБП к выходу основного двухполюсного (DP) MCB через 3-контактный разъем питания и 3-контактный разъем питания к основному источнику питания.

Примечание. Для перехода в безопасный режим используйте кабель 6 AWG ( 7/064 ″ или 16 мм ² ) и провод с размером провода для подключения ИБП к главной панели управления .

Ниже приводится схема подключения инвертора ИБП и схема подключения к домашней электросети. Схема показывает, что только две комнаты в доме зависят от ИБП и батарей, а также от основного источника питания для обеспечения бесперебойного питания подключенных устройств и нагрузки, такой как точки освещения, вентиляторы и т. Д., А другие нагрузки питаются от электросети. только.Как только вы получите базовое представление о подключении ИБП, переходите к изучению того, как он работает в обоих случаях, то есть о работе схемы при наличии сетевого питания и резервной батарее в качестве вторичного источника питания в случае сбоя питания.

Вы также можете прочитать:

Щелкните изображение, чтобы увеличить

Как подключить ИБП / инвертор к домашней электропроводке?

Принцип работы и работа автоматического ИБП / инвертора

1. В случае, когда электроснабжение от сети недоступно:

В случае отсутствия основного электроснабжения, поток энергии будет продолжать конкретные комнаты / офисы и приборы, подключенные к системе ИБП и батарее, где инвертор преобразует систему 12 В постоянного тока в однофазное напряжение 230 В переменного тока (Великобритания и ЕС) или 120 В переменного тока (США и Канада) в соответствии со спецификацией и номиналами.

Связанные руководства:

Синяя линия показывает поток мощности в цепи от батареи, ИБП, а затем от точек нагрузки.

Щелкните изображение, чтобы увеличить

Схема подключения и подключения ИБП / инвертора

Связанные сообщения:

2. В случае восстановления электропитания из здания электростанции:

В этом случае основные электрические линии подают питание к бытовой технике в отдельных смежных комнатах. Имейте в виду, что ИБП / инвертор начнет заряжать аккумулятор i.е. он преобразует основное однофазное напряжение 230 В переменного тока (Великобритания и ЕС) или 120 В переменного тока (США и Канада) в 12 В постоянного тока для зарядки аккумулятора для резервного хранения.

Синяя линия показывает поток мощности от главного распределительного щита к ИБП / инвертору, а затем к точкам нагрузки, подключенным через систему ИБП.

Щелкните изображение, чтобы увеличить

Как подключить инвертор к дому?

Цветовой код проводки:

Мы использовали Red для Live или Phase , Black для Neutral и Green для заземляющего провода в одной фазе.Вы можете использовать коды конкретных регионов, например IEC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В переменного тока :

Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод

IEC:

Одиночный AC:

Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = заземляющий провод.

Общие меры предосторожности при игре с электричеством.

• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Используйте кабель подходящего сечения с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа)
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии тех лиц, которые имеют хорошие знания и практическую работу и опыт, которые умеют обращаться с электричеством.
• Прочтите все инструкции, руководства пользователя, предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно..

Связанные сообщения:

Вы также можете прочитать другие руководства по установке электропроводки.

Контрольный список профилактического обслуживания для цеха электродвигателей | Small Business

Работа электродвигателя обычно проста и надежна, что позволяет упускать из виду во время повседневного обслуживания. Наличие контрольного списка позволяет легко узнать, что следует проверить, исправить или заменить при необходимости. Как владельцу малого бизнеса, специализирующегося на продаже и ремонте электродвигателей, вам необходим комплексный контрольный список для обслуживания.Такой документ состоит из графиков профилактического и корректирующего технического обслуживания, которые охватывают такие задачи, как проверки, смазка, очистка и испытания для обеспечения надлежащей работы двигателей.

Визуальный осмотр

Когда покупатель приносит двигатель в вашу мастерскую для обслуживания, проведите визуальный осмотр, чтобы увидеть и записать любые отклонения, касающиеся его физического состояния. Двигатель, который эксплуатировался в суровых условиях, вероятно, будет грязным и корродированным, что может вызвать внутренние проблемы.Убедитесь в отсутствии запаха гари, который может исходить от обмоток двигателя и указывать на перегрев. Также проверьте реле и контакты. Как правило, не только двигатель должен быть чистым, но и окружающая среда не должна содержать грязи или других токсичных веществ.

Техническое обслуживание щеток и коммутаторов

В случае, если двигатель клиента не работает должным образом, вам необходимо открыть его в своем магазине и осмотреть щетки и коммутаторы, чтобы установить, не изношены ли они.Если износ щеток слишком велик, возможно, двигатель не переключается должным образом, и вам следует их заменить. Обычно коммутатор в хорошем состоянии должен иметь гладкий, полированный вид без бороздок или царапин. Почерневшие шероховатые участки коллектора возникают из-за искрения щеткой. Проверьте ремни, опору двигателя, а также ротор и статор.

Тесты обмоток двигателя

Проверка обмоток двигателя также должна быть в вашем контрольном списке. Сначала вам нужно будет разобрать двигатель и осмотреть внутренние компоненты, чтобы определить, есть ли в двигателе неисправности обмотки или неисправности.Если есть признаки перегрева обмоток в виде следов ожогов, трещин или оголенных проводов, возможно серьезное повреждение. Вам нужно будет перемотать мотор. Кроме того, следует также проверить изоляцию обмотки, чтобы измерить ее сопротивление.

Подшипники: смазка и замена

Проверка подшипников также должна быть в вашем контрольном списке. При наличии шума и вибрации вам потребуется смазать, очистить, снять или заменить подшипники двигателя. Разные подшипники потребуют разных задач обслуживания в зависимости от их типа, условий эксплуатации и применения двигателя.Некоторые двигатели малой мощности имеют герметичные подшипники, которые смазываются на весь срок службы и не требуют смазки. Если корпус подшипника горячий на ощупь, это может указывать на неисправность из-за изношенных подшипников, недостаточной смазки, горячего двигателя или внешней среды. Если оставить их без присмотра, они могут вызвать отказ двигателя.

Контрольный список для покупателей

В качестве услуги постоянным покупателям вашего магазина предоставьте им контрольный список для самостоятельного технического обслуживания. Это должно включать обеспечение того, чтобы в двигателе не было грязи и мусора, а также проверка приводных ремней на наличие признаков чрезмерного износа.Кроме того, покупатели должны проверить соосность шкивов и ремней и при необходимости исправить их. Все крепления двигателя и оборудования должны быть надежно закреплены. Они также должны выполнять проверки смазки, оценивать уровень и тип шума, производимого двигателем, и обеспечивать целостность электрической изоляции, а также проверять надежность крепления электрических клемм.

Электродвигатель — Energy Education

Рисунок 1. Электродвигатель от старого пылесоса. ^[1] Фигура 2.Электрический ротор. ^[2]

Электродвигатель — это устройство, используемое для преобразования электричества в механическую энергию, противоположное электрическому генератору. Они работают, используя принципы электромагнетизма, который показывает, что сила прилагается, когда электрический ток присутствует в магнитном поле. Эта сила создает крутящий момент на проволочной петле, присутствующей в магнитном поле, которая заставляет двигатель вращаться и выполнять полезную работу. Двигатели используются в широком спектре приложений, таких как вентиляторы, электроинструменты, бытовая техника, электромобили и гибридные автомобили.

Как они работают

У двигателей

есть много разных рабочих частей, чтобы они постоянно вращались, обеспечивая необходимую мощность. Двигатели могут работать от постоянного (DC) или переменного (AC) тока, и оба имеют свои преимущества и недостатки. Для целей этой статьи будет проанализирован двигатель постоянного тока, чтобы прочитать о двигателях переменного тока, щелкните здесь.

Основные части двигателя постоянного тока включают: ^[3]

• Статор: Неподвижная часть двигателя, а именно магнит.Электромагниты часто используются для увеличения мощности.

• Ротор: Катушка, которая установлена ​​на оси и вращается с высокой скоростью, передавая системе механическую энергию вращения.

• Коммутатор: Этот компонент является ключевым в двигателях постоянного тока, и его можно увидеть на рисунках 3 и 4. Без него ротор не мог бы вращаться непрерывно из-за противодействующих сил, создаваемых изменяющимся током. Коммутатор позволяет ротору вращаться, меняя направление тока каждый раз, когда катушка делает пол-оборота.

• Щетки: Они подключаются к клеммам источника питания, позволяя электричеству течь в коммутатор.

• Двигатель постоянного тока

• Рис. 3: Базовая установка двигателя постоянного тока. ^[3]

• Рис. 4: Анимация двигателя в действии. Коммутатор вращается, чтобы ротор вращался непрерывно. ^[3]

Список литературы

Как выбрать электродвигатель: двигатели постоянного тока

Ссылки на видео

Стенограмма видео

Привет, это Джанетт, а я Джо с Грошоппом.Продолжая серию статей «Как выбрать электродвигатель», мы обсуждаем четыре типа двигателей. Раньше мы рассматривали Universal Motors, теперь мы перейдем к двигателям постоянного тока с постоянными магнитами.

Двигатели постоянного тока

являются одними из самых известных типов двигателей. Они идеально подходят для применений с низким энергопотреблением и тех, где требуется высокий пусковой крутящий момент, и часто используются в автомобильной и сельскохозяйственной отраслях.

Двигатель постоянного тока состоит из намотанного якоря и коммутатора со щетками, которые взаимодействуют с магнитами в корпусе.Двигатели постоянного тока обычно имеют полностью закрытую конструкцию.

У них прямая кривая скорость-крутящий момент, высокий пусковой крутящий момент и низкие скорости холостого хода. Они могут работать от источника постоянного тока или переменного тока с выпрямителем. Рабочие скорости от 1000 до 5000 об / мин и закрытая конструкция делают двигатели постоянного тока пригодными для использования с редукторами.

Двигатели постоянного тока

имеют второй по величине КПД среди наших четырех типов двигателей — от 60 до 75 процентов. Щетки необходимо регулярно проверять и менять каждые 2000 часов, чтобы продлить срок службы двигателя.

У двигателя постоянного тока есть три основных преимущества. Во-первых, он хорошо работает с коробками передач. Во-вторых, он работает от постоянного тока без управления. Но если требуется регулирование скорости, можно использовать элемент управления, который стоит недорого по сравнению с другими типами управления. В-третьих, большинство двигателей постоянного тока — отличный вариант для приложений с разумной ценой.

Недостатком двигателя постоянного тока является наличие щеток, поскольку они требуют значительного обслуживания и могут создавать некоторый шум. Зубцы могут возникать при скоростях менее 300 об / мин, и существует вероятность значительных потерь мощности при двухполупериодном выпрямленном напряжении.Если вы используете редукторный двигатель, имейте в виду, что высокий пусковой крутящий момент может повредить редуктор.

Теперь мы посмотрим на типичную кривую скорость-крутящий момент двигателя постоянного тока. Вы можете видеть линейную кривую, о которой мы говорили ранее.

Если вы внимательно посмотрите на кривую горячего двигателя, вы увидите интересное явление.

При повышении температуры двигателя увеличивается скорость холостого хода. Это происходит из-за воздействия тепла на магниты. Когда мотор остынет, скорость вернется в норму.Обратите внимание на другой конец кривой, где тормозной момент снижается для «горячего» двигателя.

Здесь мы добавили черную пунктирную кривую эффективности. В идеальных условиях максимальная эффективность двигателя будет близка к рабочему крутящему моменту двигателя.

Оставайтесь с нами, поскольку мы продолжаем нашу серию статей «Как выбрать электродвигатель» с обзором асинхронных двигателей переменного тока. Для получения дополнительной информации о Groschopp или любом из наших двигателей постоянного тока посетите наш веб-сайт www.groschopp.com.

• Основные сведения о мотор-редукторах | Примеры из практики

  Мы берем все, что обсуждали, и применяем это в трех сценариях.Любой мотор-редуктор подойдет для большинства применений, но обычно лучше всего подходят только один или два типа.

• Основные сведения о мотор-редукторах | Подходящие мотор-редукторы — комплексные решения

  В этом видео мы обсудим, как выбрать мотор-редуктор в четыре простых шага, выбрав встроенный мотор-редуктор.

• Основные сведения о мотор-редукторах | Подходящие мотор-редукторы — выбор двигателя

  В этом видео продолжается обсуждение выбора мотор-редуктора путем соединения отдельных компонентов.Теперь посмотрим, как выбрать двигатель в зависимости от редуктора, выбранного для применения.

• Основные сведения о мотор-редукторах | Подходящие мотор-редукторы — выбор редуктора

  В этом видео мы начинаем наше глубокое погружение в выбор мотор-редуктора. Существует два метода соединения двигателей и редукторов для создания оптимального мотор-редуктора. Здесь мы начнем с первого метода, посмотрев на выбор коробки передач.

• Основные сведения о мотор-редукторах | Параметры приложения

  В этом видеоролике рассматриваются важные критерии применения, которые необходимо учитывать при выборе мотор-редуктора.

• Основные сведения о мотор-редукторах | Редукторы угловые

  Редукторы

  Right Angle отлично подходят для приложений, где размер и пространство имеют большое значение. С возможностью выхода поворота на угол 90 градусов.

• Основные сведения о мотор-редукторах | Планетарные редукторы

  Планетарные редукторы

  идеально подходят для применений, требующих высокого крутящего момента в небольшом корпусе и выходном валу с соосным выравниванием.Обсудим конструкцию, характеристики, преимущества и недостатки планетарных редукторов.

• Основные сведения о мотор-редукторах | Редуктор с параллельным валом

  Редукторы с параллельными валами — идеальное решение для непрерывного режима работы; приложения, требующие низкого крутящего момента; приложения с более высокими температурами окружающей среды; или экономичные приложения.

• Основные сведения о мотор-редукторах | Введение в мотор-редукторы

  В этом видео мы даем краткий обзор двигателей и объясняем причины использования редукторных двигателей — почему использование редуктора (коробки передач) с двигателем позволяет использовать двигатель меньшего размера и увеличить крутящий момент и / или скорость.

• Технический совет: устранение неисправностей двигателя при перегреве

  Даже если двигатель соответствует заявлению на бумаге, вы все равно можете столкнуться с новыми переменными во время тестирования. Вот шесть общих проверок, которые помогут определить, почему ваш двигатель может перегреваться.

• Технический совет: планетарные редукторы

  В этом видео мы обсуждаем планетарные редукторы. Изучите все тонкости работы этих редукторов, а также их преимущества и недостатки.

• Как выбрать электродвигатель: инструменты для проектирования

  Завершая эту серию видеороликов, мы поделимся несколькими формулами расчета двигателя и другими инструментами, которые помогут вам в процессе выбора.

• Как выбрать электродвигатель: примеры из практики

  Мы берем все, что мы обсуждали, и применяем это в трех сценариях с различными уровнями индивидуальных двигателей.Любой двигатель подойдет для большинства приложений, но обычно лучше всего подходят только один или два типа.

• Как выбрать электродвигатель: электродвигатели, изготовленные на заказ

  В этом видео мы надеемся развеять любые сомнения, которые могут у вас возникнуть по поводу настройки двигателя для вашего приложения. Вам не нужно брать стандартный двигатель и пытаться подогнать его под ваше приложение.

• Как выбрать электродвигатель: бесщеточные двигатели постоянного тока

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки двигателей BLDC.Мы также рассмотрим кривые производительности двигателя BLDC для определения скорости, крутящего момента и эффективности.

• Как выбрать электродвигатель: двигатели переменного тока

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки асинхронных двигателей. Мы также рассмотрим кривые рабочих характеристик двигателя переменного тока для определения скорости, крутящего момента и эффективности.

• Как выбрать электродвигатель: двигатели постоянного тока

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки двигателей постоянного тока.Мы также рассмотрим кривые производительности двигателя постоянного тока для определения скорости, крутящего момента и эффективности.

• Как выбрать электродвигатель: универсальные двигатели

  В этом видео мы обсуждаем конструкцию, характеристики, преимущества и недостатки Universal Motors. Мы также рассмотрим кривые производительности универсального двигателя для определения скорости, крутящего момента и эффективности.

• Как выбрать электродвигатель: критерии применения (часть 2)

  Это вторая часть нашего обсуждения критериев подачи заявок.Это кажется очевидным, но мы хотели бы напомнить нашим клиентам, что всегда следует учитывать максимальный размер и вес двигателя, которые позволяет их применение, и знать, какой ожидаемый срок службы двигателя потребуется.

• Как выбрать электродвигатель: критерии применения (часть 1)

  В этом (и следующем) видео рассматриваются важные критерии приложения. Сначала мы сосредоточимся на ограничениях приложения, которые необходимо учитывать в процессе проектирования.

Схема подключения динамиков и руководство по подключению — основы, которые вам нужно знать

Нам всем нравится музыка, и динамики делают это возможным, но это сбивает с толку, если вы не знаете, , как правильно их подключить.

В этом посте вы найдете четкие и подробные схемы подключения динамиков, которые помогут (и которые вы тоже можете распечатать, если хотите!).

Я подробно расскажу о том, как правильно и неправильно подключить динамики и правильно подключить их к стереосистеме или усилителю.На самом деле это довольно просто, если вы изучите основы.

Схема подключения громкоговорителей для печати

Щелкните изображение, чтобы увеличить его, или щелкните здесь, чтобы просмотреть версию Adobe .pdf, которую вы можете загрузить и распечатать.

Основные сведения о динамиках и объяснение их подключения

1. Что такое импеданс динамика? (рейтинг «Ом»)

Динамики, как и другие электромеханические устройства, имеют электрическое сопротивление потоку электрического тока, как стандартный резистор, лампочка или многие обычные предметы, с которыми вы знакомы.

Разница в том, как они ведут себя при прослушивании музыки, когда они подключены к какому-либо музыкальному усилителю.

Значение сопротивления определяется длинной катушкой провода внутри каждого динамика, называемой звуковой катушкой . Звуковая катушка — это катушка из проволоки, которая, будучи помещена в магнитное поле, заставляет динамик двигаться и воспроизводить звук при управлении от усилителя.

Динамики содержат длинную петлю из проволоки, называемую звуковой катушкой. Проволочные петли имеют свойство, называемое индуктивностью, которое влияет на значение сопротивления динамика в зависимости от воспроизводимой частоты (звукового диапазона).

Поскольку они обладают электрическими свойствами, включая индуктивность и емкость, их «общее сопротивление» может незначительно изменяться в зависимости от музыки. Из-за этого требуется дополнительная математика, чтобы вычислить общее сопротивление.

Слово, используемое для описания этого, называется импеданс .

Импеданс динамика — это просто более продвинутый способ определения общего сопротивления, и по традиции он измеряется в единицах, называемых «Ом».

Хорошая новость заключается в том, что вам не нужно слишком беспокоиться о деталях — это не имеет значения для базового использования динамика, и пока вы понимаете основные правила, все будет в порядке!

2.Минимальные значения импеданса стереосистемы и усилителя

Все усилители любого типа, включая автомобильный стереоусилитель, домашний стереоресивер, усилитель домашнего кинотеатра и т. Д., Имеют минимальное сопротивление (сопротивление). Важно, чтобы вы обращали внимание и не превышали минимальное номинальное сопротивление динамиков.

Это связано с тем, что при понижении импеданса увеличивается электрический ток, и стереосистеме приходится выполнять больше работы. Это увеличивает количество стресса и тепла, с которым ему приходится справляться.

Если ваша стереосистема помечена производителем как «совместимая с 8-омными динамиками» или аналогичная, это означает, что подключение динамиков с более низким импедансом может очень быстро вызвать чрезмерное нагревание и возможное повреждение.

Например, подключение динамика с сопротивлением 4 Ом к усилителю, который помечено как работающий с динамиками с сопротивлением 8 Ом, будет означать, что он должен подавать на динамик удвоенных электрического тока!

Изображение задней панели домашнего стерео ресивера / усилителя.Рекомендуемые значения импеданса динамиков обычно указаны над выводами проводов динамиков. Например, домашняя стереосистема может часто указывать сопротивление 6-16 Ом как приемлемое для использования.

Кроме того, попытка подключить два динамика на 8 Ом параллельно к стереосистеме на 8 Ом будет иметь такой же эффект. (Два 8-омных динамика, подключенных параллельно, равны 4 Ом, которые увидит усилитель)

Я видел много попыток людей, у которых были друзья, которые утверждали, что могут «увеличить мощность» или «получить больше мощности», как утверждали некоторые трюк, но не работает. У них получился сгоревший усилитель.

Усилитель может выдержать только определенное количество тепла и стресса, прежде чем он выйдет из строя, поэтому обязательно соблюдайте эти правила. Убедитесь, что вы подключили громкоговорители в соответствии с минимальным номинальным сопротивлением, которое вам нужно.

Помните: не используйте импеданс динамика ниже номинального, указанного производителем. Это может привести к перегреву или необратимому повреждению. Я видела это!

3. Какая полярность динамика?

Динамики отличаются от других устройств тем, что они работают с использованием переменного тока (AC) вместо постоянного (DC).Это хорошие новости! Это означает, что в большинстве случаев вы не можете повредить динамики, поменяв местами положительную («+») и отрицательную («-») проводку.

К сожалению, немного усложняется, когда мы используем более 1 динамика.

Полярность разговора и почему вы должны согласовывать подключения громкоговорителей

Как я уже упоминал, громкоговорители работают, перемещая конус вперед и назад для воспроизведения звука. Если вы подключаете 2 динамика к стереосистеме с различными полярностями (например, один имеет положительную и отрицательную полярность, как указано, а второй динамик — противоположное), происходит интересная вещь: они на не совпадают по фазе, и некоторые звуки гаснут. из .

Результат — странное и плохо звучащее стерео. В большинстве случаев вы заметите отсутствие басов, и они не будут звучать так, как ожидалось.

Когда динамики подключены противоположно друг другу, звуковые волны гасятся. При одинаковом подключении звуковые волны складываются для большего звука.

Громкоговорители с другим подключением плохо звучат, так как большая часть звука гасится. По сути, это просто потому, что звуковые волны из одного динамика движутся в противоположном направлении от другого динамика — и, если они близки к тому же времени и диапазону частот, часто они гасятся.

Вот почему, когда 2 вуфера помещены в коробку и подключены параллельно, но с противоположным подключением друг к другу, они «не совпадают по фазе» и почти не имеют басов! Это потому, что они выполняют противоположную работу, а не работают вместе, чтобы произвести больше звука.

Пока один движется вверх, другой движется в противоположном направлении и так далее.

Итак, самое важное, что здесь нужно запомнить, — это подключить динамиков последовательно так же, как и друг к другу.

4. Подключение 2-полосных и 3-полосных динамиков

2-полосные динамики, такие как домашняя стереосистема или компонентные автомобильные аудиосистемы, поставляются в виде предварительно разработанного набора динамиков и используют кроссовер. Задача кроссовера (также называемого пассивным кроссовером , потому что он использует основные конденсаторы и катушки индуктивности, а не электронику) заключается в ограничении воспроизведения музыки, которую пытается воспроизвести каждый динамик.

Например, твитеры не могут воспроизводить низкие частоты (и фактически могут быть ими повреждены), поэтому для предотвращения этого используется кроссовер двухполосных динамиков.Точно так же низкочастотный динамик не может хорошо воспроизводить высокие звуки, и ему это мешает.

В отличие от стандартных отдельных динамиков, 2-полосные и 3-полосные динамики с кроссовером могут использоваться только параллельно, а не в серии .

Это потому, что в отличие от отдельных динамиков без кроссоверов, в этом случае многие звуки будут отфильтрованы. Это означает, что при последовательном подключении еще одной двухполосной колонки звук будет практически отсутствовать.

Поэтому, если у вас есть домашняя стереосистема или автомобильная стереосистема, в которой используются 2-полосные динамики, вам придется добавить дополнительные 2-полосные динамики (если общий импеданс может поддерживаться усилителем) или добавить дополнительный усилитель. каналы для большего звука.

5. Удвоение количества динамиков или мощности не приводит к удвоению громкости

В некоторых случаях можно добавить больше динамиков для увеличения громкости, которую вы можете получить, или для размещения динамиков в большем количестве комнат, большем количестве мест в вашем доме. автомобиль и так далее. Вы также, возможно, задавались вопросом, что бы произошло, если бы вы купили усилитель с мощностью в два раза большей, чем ваш нынешний.

Следует понять одну важную вещь: , имеющий 2 или 3 динамика вместо одного, не увеличивает звук в два или три раза.Это увеличивает на несколько децибел (дБ) для каждого добавленного динамика.

Удвоение мощности также не приводит к удвоению громкости.

Это связано с принципом работы человеческого уха и физикой звука, а также с тем, как работают динамики и какую громкость они могут производить при заданной мощности.

Вообще говоря, человеческое ухо будет слышать очень небольшое увеличение громкости при каждом удвоении акустической мощности: около 3 децибел (дБ). Для большинства людей небольшое увеличение громкости, которое вы замечаете при повороте ручки громкости на 1 ступень, составляет где-то около 3 дБ.

Пример громкости обычного динамика при разных уровнях мощности:

• 1 Вт = 89 дБ
• 2 Вт = 92 дБ
• 4 Вт = 95 дБ
• 8 Вт = 98 дБ
• 16 Вт = 101 дБ
• 32 Вт = 104 дБ
• 64 Вт = 107 дБ
• 128 Вт = 110 дБ

Итак, как видите, удвоение мощности, с которой вы можете управлять динамиком, не означает, что вы удвоите громкость. Увеличивает его очень незначительно (насколько это касается ваших ушей).

Сверху также видно, что для увеличения громкости требуется много энергии!

Как добиться большей громкости от динамиков

В большинстве случаев лучшие способы увеличения громкости:

• Используйте более эффективные динамики (динамики, которые производят более высокий уровень громкости в дБ при мощности 1 Вт — чем выше, тем лучше)
• Добавить больше громкоговорителей, если у вас есть усилитель, который может его поддерживать
• Используйте громкоговорители большей мощности и усилитель мощности большего размера, если ваша цель намного больше

Большинству людей нужен усилитель, который может производить достаточно громкости, чтобы заполнить комнату или автомобиль и время от времени увеличивайте громкость. Мне нравится использовать 50 Вт или выше на канал, как хорошее практическое правило при покупке усилителя.

Как читать положительные и отрицательные метки динамиков (+ и -)

Домашние стереосистемы и автомобильные динамики обычно часто используют красный знак или знак плюса «+» для обозначения полярности клемм проводки динамика, к которым вы подключаете проводку.

Здесь также необходимо знать несколько вещей:

• В некоторых случаях черная точка или красная или черная полоса используются для обозначения положительного вывода
• Если динамик имеет выводы двух разных размеров, больший из двух обычно является положительным
• Для динамиков с уже подключенным проводом обычно используется медный или золотистый провод положительный
• Для динамиков с подключенным проводом, но с проводами того же цвета, на большинстве из них имеется небольшая печать. положительный провод — обязательно внимательно проверьте

Резюме

Здесь я предоставил вам схему громкоговорителей, показывающую основные подключения, я объяснил несколько важных вещей, которые вам нужно знать о громкоговорителях и их проводке.Надеюсь, я дал вам больше понимания о том, как подключить динамики и получить от вашей системы максимум удовольствия.

Есть вопросы, комментарии или предложения? Обязательно оставьте комментарий ниже или отправьте мне сообщение.
