Виды электрических вилок
Электрическая вилка евростандартаПрежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями.
По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:
- без заземления;
- разборные модели;
- с заземлением;
- неразборные модификации;
- евростандарт;
- обычного типа.
Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.
Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.
Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека.
Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации.
Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.
- С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
- С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.
В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.
Конструктивные особенности
Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.
Устройство неразборной вилки
Монолитная вилкаКонструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.
Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.
Устройство разборной трехполюсной конструкции
Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян.
Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.
Устройство конструкции типа С1-В

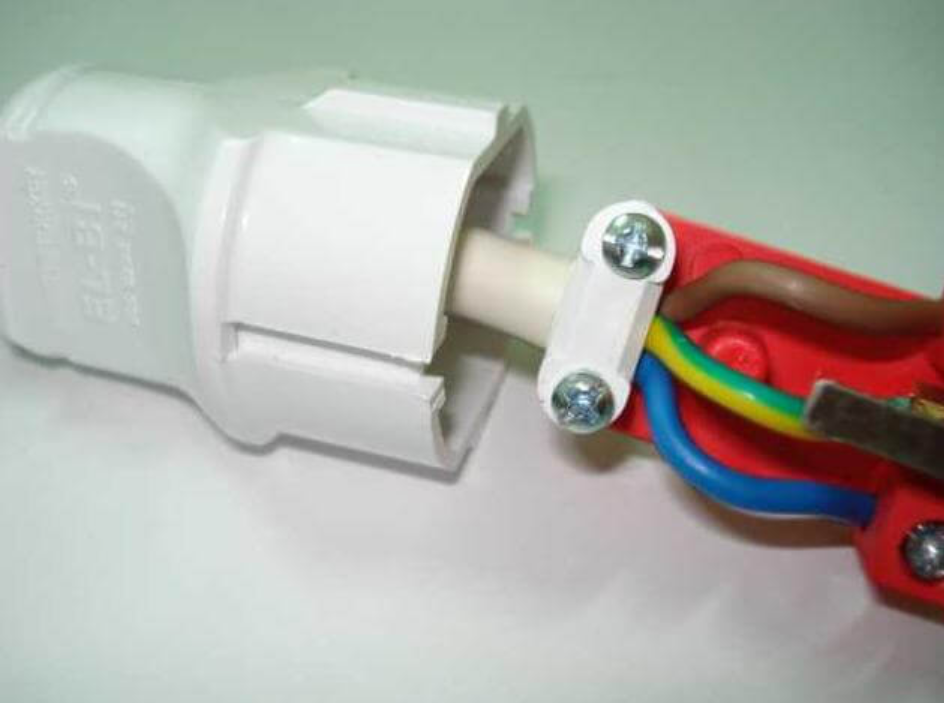

Строение электровилки типа С1-ВЭта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.
Конструктивные особенности разборной конструкции типа С6
Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.
Как поменять вилку на проводе
Починить вилку для розетки несложно, однако во время выполнения работ очень важно следить за соблюдением техники личной безопасности.
Как разобрать вилку электрическую типа С1-В
Требуется подготовить концы проводов к подключению. Для этого обрезается шнур с интервалом не более 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, как правило, изоляция в этих местах становится жесткой и подлежит замене. На концах провода формируются колечки. После этого на винты устанавливаются пружинные гроверы и плоские шайбы. Теперь эту конструкцию можно вставлять в винты.
Винт требуется вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Монтируются они выступами в корпусе в специальные углубления. На провод накладывают планку и с помощью двух винтов прижимают к корпусу. Если изоляция тонкая, чтобы предотвратить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку или резиновую.
В завершение соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их нужно отодвинуть.
Как подключить к проводу трехполюсную вилку С6
Подготовка провода к подключению осуществляется аналогичным способом, что и в предыдущем разделе. Технология сборки такая же.
Если в комплекте отсутствуют вилки гроверов, их обязательно следует установить. Провод желто-зеленого окраса можно подсоединять исключительно к заземляющему контакту. Как правило, он расположен посередине между контактными площадками штырей.
В двухполюсном шнуре не предусмотрен контакт заземления, следовательно, в вилке это место останется свободным.
Особенности замены разных видов электрических вилок
Замена конструкции европейского образца
Этапы замены электрической вилки европейского образаКак правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков.
Технология достаточно простая:
- Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
- Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
- Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
- Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
- Следующий этап — правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
- Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
- Завершающий этап – собрать рабочий механизм и проверить его работоспособность.
Устройство евровилки достаточно простое, однако во время выполнения работ нужно проявлять осторожность.
Замена старой электровилки советского образца
Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220ВСтарая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:
- Демонтируется старый корпус и разбирается.
- Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
- В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.
Завершающий этап – сборка уже готовой электровилки.
Замена штепсельных вилок
Штепсельная вилка — это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.
Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка.
Технология замены следующая:
- Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
- С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
- С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.
Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.
Адаптация вилок

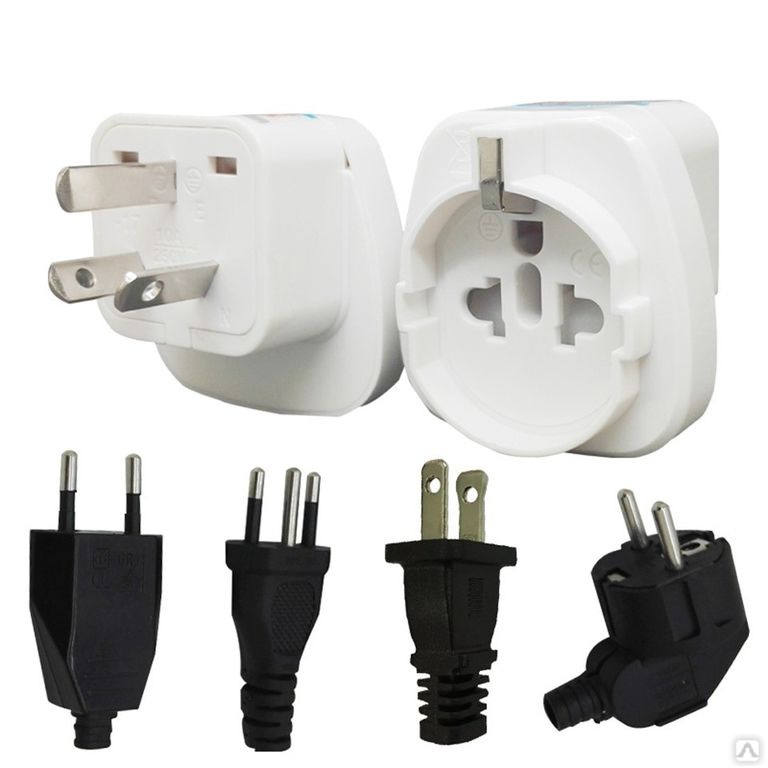

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.
Адаптация трехполюсной конструкции типа IEC 60906-1
Поляризованная электрическая вилка IEC 60906-1Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.
Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке.
Адаптация английской модели ВS 13-63
Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.
Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление.
Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.
как устроена и зачем нужна
В продаже представлены бытовые разъемы, электрические штепсельные вилки, гнезда разных моделей. Типы – обычные, с заземлением, кольцом, тройником, разным набором гнезд. Внутренние механизмы помещаются в корпуса из высокотехнологичного специального пластиката, резины. Подробнее о том, зачем нужна вилка с заземлением, и как она применяется – далее.
Содержание
- 1 Назначение
- 2 Типы
- 3 Порядок монтажа
- 4 Стандарты разъема А
- 5 B категория
- 6 Класс C
- 7 Отечественные устройства
- 8 Особенности подключения
- 9 Инструменты
- 10 Замена поломанной евровилки
- 11 Замена старой электровилки
Назначение
Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети.

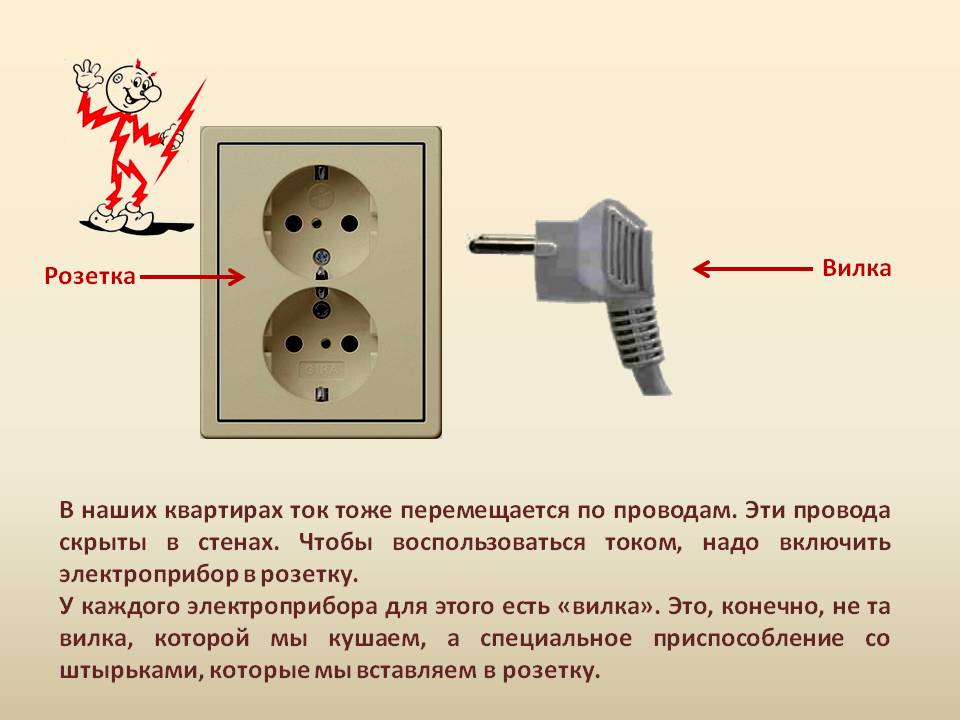

В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.
Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.
Евровилка с заземлением должна отвечать таким требованиям:
- иметь надежный контакт;
- идти с качественной электроизоляцией;
- иметь правильную поляризацию;
- защищать от прикосновенией;
- технически исключать возможность неправильного подключения.
Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.
Типы
Электровилка с заземлением бывает двух типов:
- монолитной;
- разборной.
Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен.
Другие параметры угловых вилок с заземлением:
- штыревые контакты – 2 или 3;
- форма – от плоской до многоугольника.
При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.
Порядок монтажа

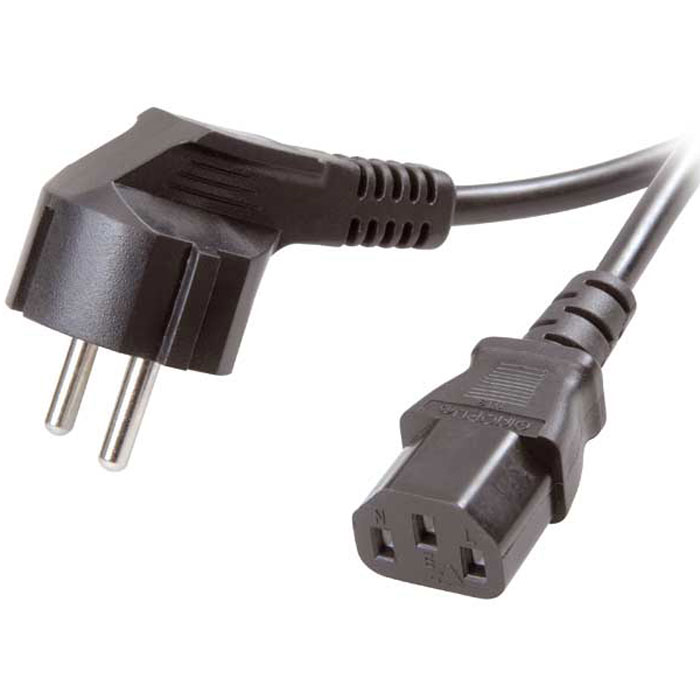

Вилка угловая с заземлением устанавливается по такой схеме:

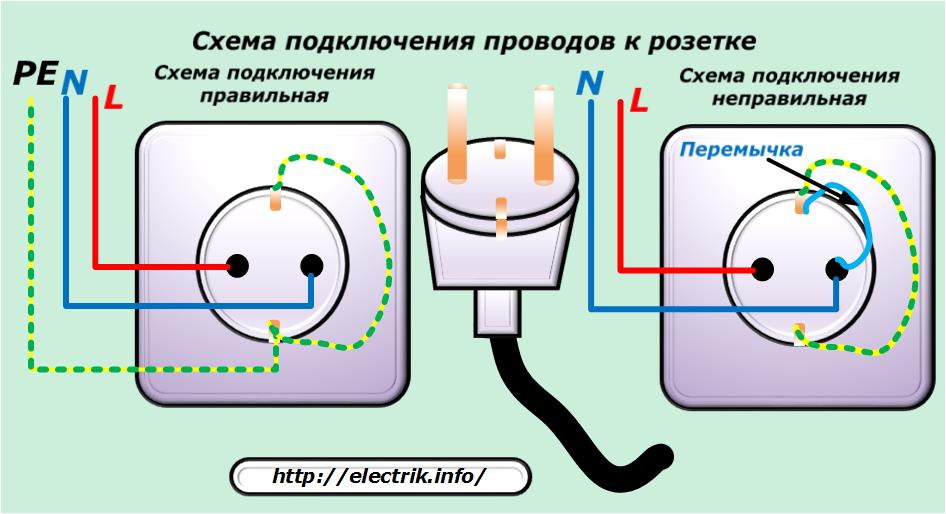

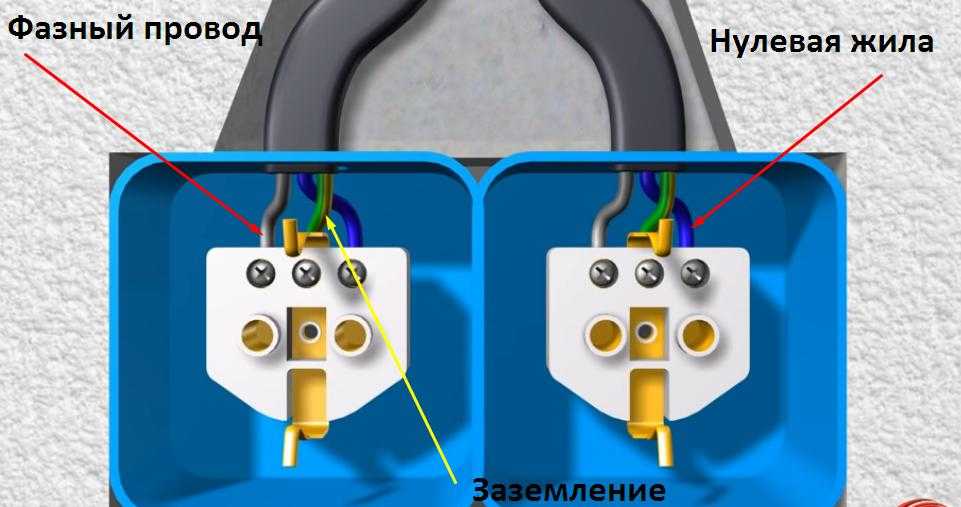

- К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
- К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
- Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.
Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:
- 110-127 В и 60 герц – США;
- 220-240 В, 50 герц — евровилка с заземлением.
В России за единый стандарт принимают евро вариант, а не американский.
Стандарты разъема А
Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую.
Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.
B категория
Мощные устройства для бытового применения с потребление тока 15 ампер. Другое название – Class I. Есть заземляющий контакт, В разъемы применяются намного чаще, чем А.
Класс C

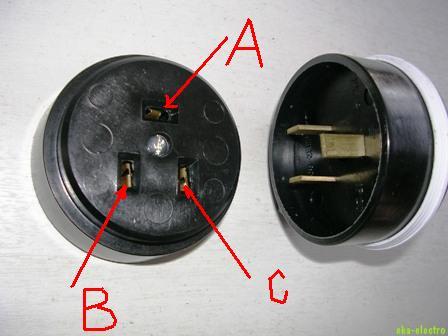

Другое название — советская, поскольку данные устройства повсеместно применяли в СССР.
Вилка с заземлением евро типа в разъем С не войдет, классификатор – CEE 7 / 16.
Отечественные устройства
Вилка, производимая в России, должна отвечать стандартам ГОСТ 7396. Технические параметры наносятся на корпус – это напряжение, частота, ток. Группы устройств данной категории:
- CEE 7 / 16 либо C 5 с контактами 4 мм, изолированными от корпуса, рассчитанными на предельные значения тока 6 Ампер;
- CEE 7 / 17 – тут вилка относится к C 6 классу, имеет утолщенные штырьки, предельный ток 10 Ампер.

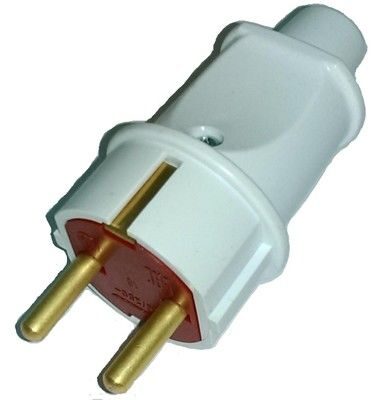

Старые вилки C1 — b комплектуются штырьками 6 мм в толщину, заземления не имеют.
Особенности подключения
Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно.
Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.
Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.
Инструменты
Чтобы подключить вилку с заземлением евро, возьмите:
- бокорезы;
- отвертку (в зависимости от типа винтов крестовую или шлицевую);
- нож электромонтажника.
Вспомогательные аксессуары обычно не требуются.
Порядок действий: стандартная схема
Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:
- Берите кабель – например, круглый 3*1.5 мм.
- Раскручивайте корпус – сбоку либо снизу.
- Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).
- Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).
- Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
- Контакты протяните, чтобы проводки сидели плотно.
- Уложите части, соберите корпус, закрутите крепежный винт.
Замена поломанной евровилки
Порядок действий при переломе штырьков, оплавлениях:
- Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
- Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
- Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
- Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
- Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
- Собирайте корпус евровилки, скрепляйте конструкцию винтом.
Как видите, порядок действий простой, нужно только соблюдать последовательность.
Замена старой электровилки
Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:
- Срезайте вышедшую из строя старую электровилку.
- Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
- Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
- Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
- Зажимайте пластину и собирайте корпус.
Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.
Как поменять вилку на проводе с заземлением: устройство, подключение
Многие бытовые приборы подключаются к электросети с помощью вилок. Со временем они могут выходи́ть из строя, и для некоторых это может стать серьезным вопросом — как поменять вилку на проводе?
Надо отметить, что вилки имеют различную конструкцию и не всегда замена электрической вилки может проходить легко. Например, число жил провода и число контактов на вилке может не совпадать.
Может потребоваться поменять простую вилку на евро- или наоборот. Все эти нюансы будут рассмотрены ниже, а начнем с устройства вилки.
Как устроена электрическая вилка
На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.
Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.
Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.
Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:
- корпус;
- контакты;
- в разборных вилках есть зажимы для провода.
Основная задача корпуса – защитить человека от поражения электрическим током.
Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.
Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.
Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.
По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.
В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

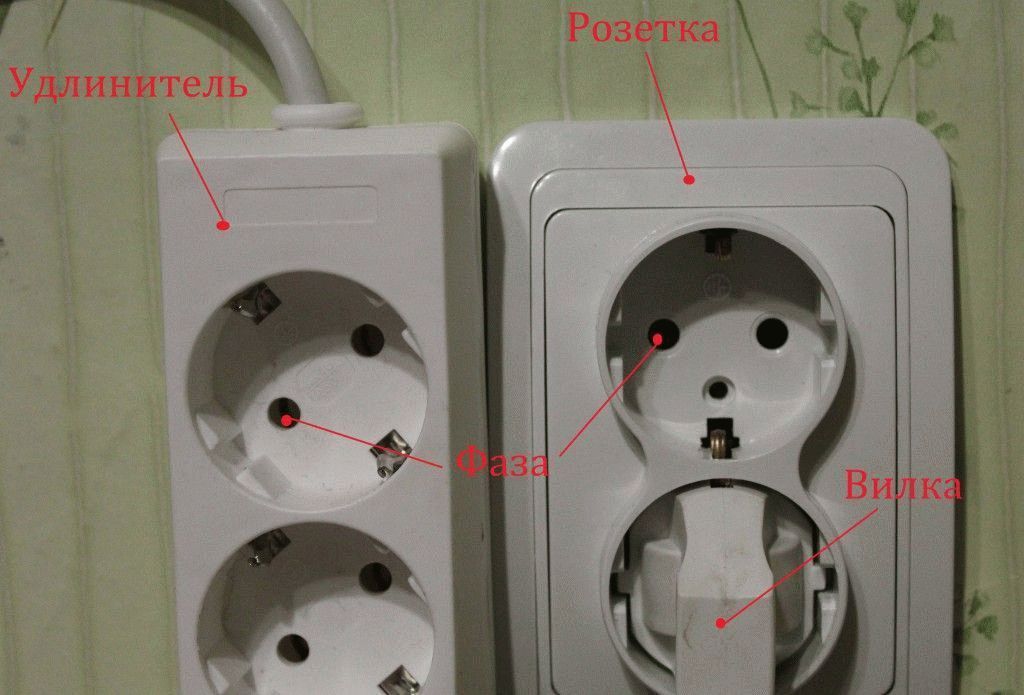

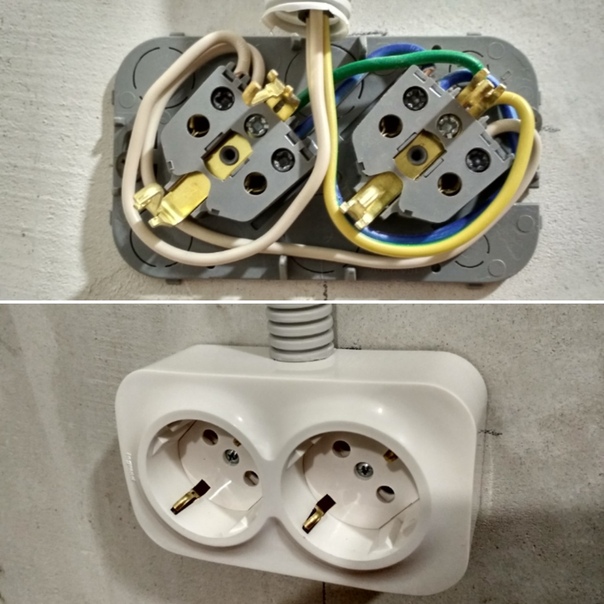

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.
| Уточнение. В России, к сожалению, такой способ не применяется. |
Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.
Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.
Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.
Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.
Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

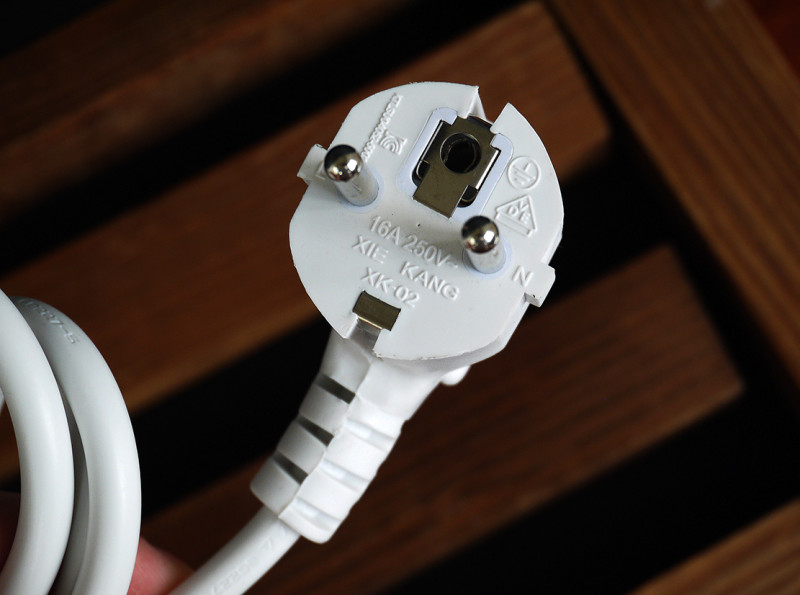

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

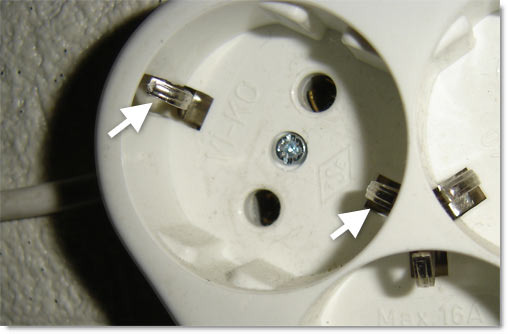

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.
На какую нагрузку рассчитана вилка
В некоторых странах используется напряжение 100–127 В с частотой 50 или 60 Гц. Такие вилки могут работать с током от 2,5 до 20 А.
Примером может служить североамериканская вилка NEMA 5–20. Она рассчитана на напряжение 125 В и ток 20 А, имеет заземляющий контакт.
Вилки, рассчитанные на напряжение 220 В, могут работать с током до 16 А, более мощные устройства подключать к розеткам будет небезопасно.
Хотя в некоторых странах в переносках используют вилки, легко выдерживающие ток в 32 А, но к ним подключают несколько потребителей и вилку переноски не выдергивают, пока не будет снята нагрузка.
Это одно из основных правил, которое необходимо учитывать, чтобы знать, как заменить вилку на проводе. Несоблюдение этого требования может привести к оплавлению вилки и выходу ее из строя.
Обычно мощные вилки можно определить по виду.
Они имеют большие размеры и толстую изоляцию, а также мощные контакты. Подключаемый провод также должен быть рассчитан на такой же ток.
Как заменить старую электрическую вилку?
При правильном
- электроприбор, подключаемый через вилку, вышел из строя, и появилось желание использовать провод по другому назначению;
- из-за короткого замыкания в проводе или электроприборе вилка обгорела и ее необходимо заменить;
- в квартире поменяли розетки, и старая вилка не подходит.
Как поменять вилку на проводе правильным образом? Если электроприбор остался тем же, то вилку нужно установить того же номинала или большего, какой был у старой. При этом следует проверить и розетку, чтобы она тоже соответствовала этим параметрам.
| Для определения параметров смотрят маркировку. Обычно она проставляется на торце вилки или одной из ее сторон. На розетках маркировка видна на крышке, где расположены контакты. В маркировку входят номинальное напряжение и максимальный ток. |
Также проверяют вилку и розетку на совместимость. Выше уже было сказано, что в целях безопасности должны быть приняты меры от случайного прикосновения к контактам вилки при ее включении или отключении.
После подбора новой вилки приступают к разбору старой. Старые вилки имели разборный корпус, который состоял из двух половинок, или двух частей, вставляемых одна в другую. Крепление производится с помощью винта с гайкой или без. Гайка впаивалась в корпус и с внешней стороны не была заметна.
Рассмотрим, как подключить электрическую вилку:

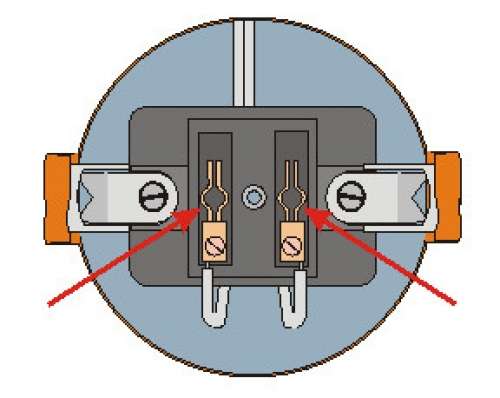

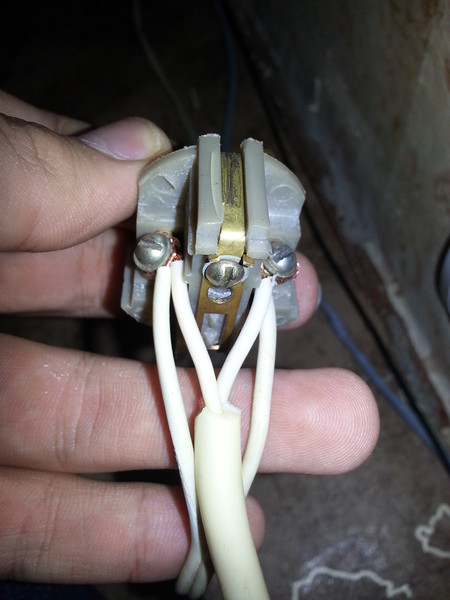

- 1. При разъединении частей видны контакты, расположенные в своих местах. Подключение провода осуществляется с помощью винта, ввинчиваемого в контакт.
- 2. Чтобы провод был плотно соединен с корпусом и не болтался, он зажимается пластиной с помощью двух болтов. Между проводом и пластиной обязательно должна быть изолирующая прокладка.
- 3. Если новая вилка имеет такую же конструкцию, нужно все разобрать и провод подсоединить к новой вилке в таком же порядке. В других случаях может понадобиться дополнительная обработка провода.
Куда подключать провода?
Замена электрической вилки всегда сводится к решению двух вопросов:
- 1. Мощность вилки, розетки и подключаемого устройства должны быть на одном уровне.
- 2. Если есть особенности в устройстве вилки, их необходимо строго выполнять.
Решение первого вопроса уже обсудили, а как поменять вилку на проводе, если используется поляризованный разъем?
В этом случае сначала необходимо произвести небольшое исследование. С помощью мультиметра или другого прибора, способного прозванивать цепь, находят провод, идущий от однополюсного выключателя расположенного на электрооборудовании.
Помечают этот провод. Затем в розетке находят фазу и смотрят, какой контакт вилки будет входить в это гнездо. К этому контакту необходимо будет подключить провод, идущий на выключатель устройства. Второй провод подключают к другому контакту, лежащему в этой же плоскости.
Третий контакт остается неподключенным. Это справедливо для двухжильного провода, если же используются три жилы – смотрите ниже подзаголовок «Как поменять вилку с тремя проводами».
Как поменять вилку с двумя проводами
Подключение электрической вилки к проводу с двумя жилами производится произвольно, то есть не имеет значения, к какому контакту будет подсоединена фаза, а к какому ноль.
Необходимо лишь добиться надежного соединения, так как при сильной нагрузке в плохом контакте будет проскакивать искра, и это место будет нагреваться.
Нагрев приводит к быстрому окислению металла, что, в свою очередь, приведет к повышению сопротивления электрическому току. Сопротивление еще больше будет провоцировать нагрев и круг замкнется.
Медные провода можно лудить, особенно если жила многопроволочная. Но лучше использовать для этого специальные наконечники — НШВИ. В некоторых вилках для крепления провода нужно делать колечко, которое притягивается к контакту с помощью винта и шайбы. Это колечко тоже желательно пропаять.
Как подключить электрическую вилку с заземлением
В двухфазной сети может использоваться кабель с тремя жилами, одна из которых является заземлением. Замена вилки с заземлением мало чем отличается от замены вилки с двумя жилами.
Важно не перепутать заземление с нулевым или фазным проводом, для этого в кабеле жилы маркируются цветом. Провод с желто-зеленой окраской и будет заземлением.

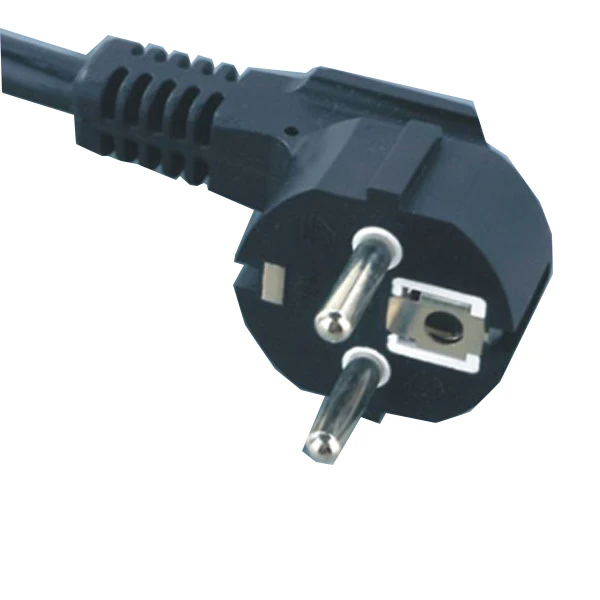

Фазный и нулевой провод присоединяют к контактам, расположенным в одной плоскости, тогда как заземление подключают к контакту, расположенному под углом 90º к этой плоскости.
При сборке вилки ОБЯЗАТЕЛЬНО фиксируйте провод с помощью прижимной скобы (зажима). Иначе при вытаскивании вилки из розетки всё усилии будет прилагаться на провода, подключенные к штифтам. Это будет приводить к ухудшению контакта в дальнейшем. |
Этот контакт может быть штыревым или гнездовым. Часто имеются дополнительные пластины, расположенные по бокам корпуса.
Если касание к нулевому проводу недопустимо, то заземляющий провод не несет никакой угрозы. Поэтому заземляющий контакт, если это штырь, делают длиннее других контактов.
Замена неразборной евровилки
До этого речь шла о разборных вилках, а как поменять вилку на проводе, если вилка литая? В этом случае ничего не остается, как отрезать ненужную вилку и найти ей замену из разборных вилок.
Замена должна быть не меньшего номинала, к тому же она должна подходить к розетке, в которую будет включаться. Весь процесс замены уже подробно описан выше.

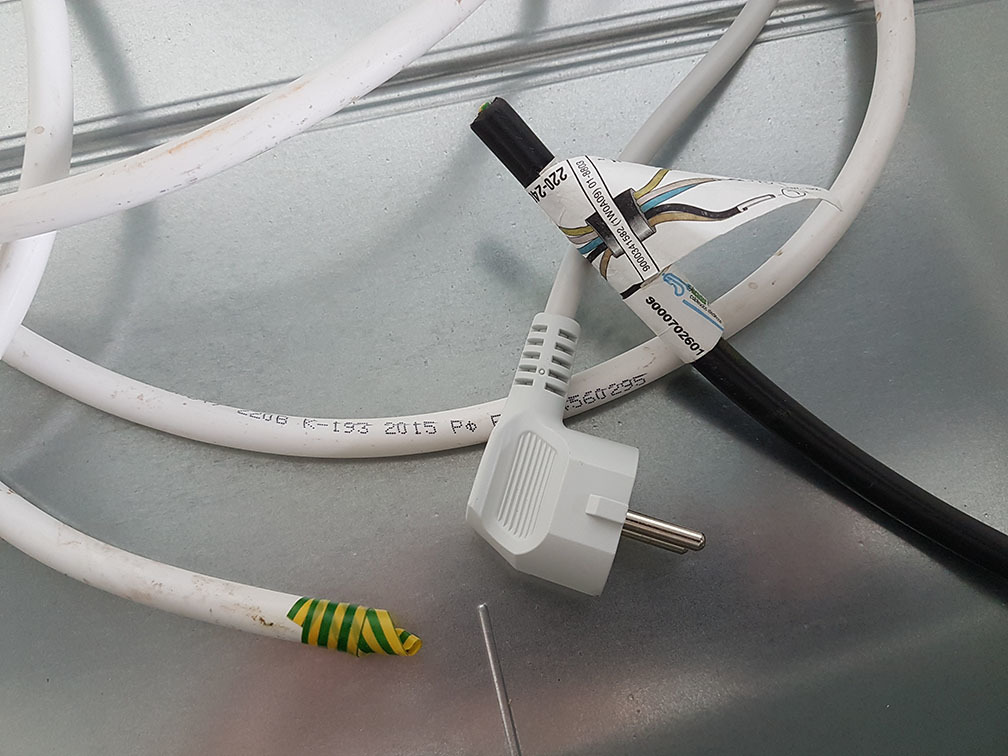

Внимание! При зачистке провода лучше использовать специальный инструмент для снятия изоляции, чтобы не повредить жилы. Если такого инструмента нет, изоляцию до конца не надрезают, а отрезаемую часть изоляции поворачивают либо изгибают для ее окончательного отсоединения. |
Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение.
Похожие материалы на сайте:
- Где должна быть фаза в розетке: слева или справа
- Нужно ли вытаскивать зарядку из розетки
- Розетка-выключатель в одной рамке
Как переподключить европейскую вилку к американской (Пошаговое руководство) — Обновленный дом
Когда вы понимаете, что ваша американская электроника не будет работать с европейскими вилками, вы испытываете большие неудобства. К счастью, европейскую вилку можно перепаять, если ослабить клемму и вставить заземляющий, нейтральный и горячий провод в отверстие разъема. Процесс требует тщательной работы и электробезопасности, поэтому давайте посмотрим, как вы можете переделать европейскую вилку для работы с электроникой США.
Вы когда-нибудь путешествовали в другую страну и обнаруживали, что не можете зарядить телефон с помощью зарядного устройства? Или, может быть, вы приобрели прибор в другой стране, и у вас не было возможности его подключить?
Многие люди с удивлением узнают, что в зарубежных странах используются другие типы вилок, чем в США. Но есть простой способ использовать европейские устройства в США и наоборот.
Чтобы подключить европейскую вилку для работы в США, снимите крышку европейской вилки. Затем ослабьте 3 клеммных винта. Вставьте заземляющий провод в отверстие разъема и затяните винт. Затем возьмите нейтральный провод, вставьте его в отверстие нейтрального разъема и затяните винт. Наконец, вставьте горячий провод в горячий терминал, затяните винт и снова наденьте крышку на вилку.
Вам нужно нанять электрика?
Получите бесплатные предложения от ближайших к вам электриков без каких-либо обязательств.
НАЙТИ МЕСТНЫХ ЭЛЕКТРИКОВ
В чем разница между европейской и американской вилкой?
Первое, что вы заметите, это разница между формой двух штекеров.
Основное отличие проводки в Европе и Америке это напряжение. В Европе используют 220 вольт. В США мы используем от 110 до 120 вольт.
Большая часть Европы соответствует требованиям Международной электрохимической комиссии (МЭК). Это означает, что каждая страна в Европе использует в своих вилках провода одного цвета.
Как я могу использовать европейское устройство в Америке?
Если вы купили устройство или прибор в Европе, не пытайтесь использовать его без адаптера напряжения. Поскольку в европейских устройствах используется напряжение 220 вольт, а в розетках США — 110 вольт, работа устройства на более низком напряжении может привести к его повреждению.
Еще одно решение, особенно если это устройство, которое вы храните в течение длительного времени, — перемонтировать его, чтобы оно было совместимо с розетками США.
Как перемонтировать европейскую вилку
Если проводка в европейской вилке повреждена, используйте переходник, чтобы можно было использовать ее с американскими розетками.
Если проводка выглядит целой, выполните следующие действия:
Шаг 1. Снимите винт
Используйте отвертку с плоской головкой, чтобы выкрутить винт на задней стороне европейской вилки. Для некоторых вилок также потребуется ослабить 2 маленьких винта в основании вилки. Это делается для того, чтобы вы могли вставить провод через внутреннюю часть, удерживающую провод на месте.
Шаг 2. Снимите крышку
Снимите крышку евровилки пальцами. Вы должны увидеть три клеммных разъема. Если вы смотрите прямо внутрь него, клемма сверху — это клемма заземления. Тот, что ниже и левее, является нейтральным терминалом. Тот, что справа внизу, рядом с нейтральным терминалом, является горячим терминалом. К горячей клемме должен быть подключен предохранитель.
Шаг 3: Найдите провода
Посмотрите на 3 цветных провода — вам нужно будет подключить их к клеммам европейской вилки. Провода должны иметь зелено-желтую полоску (земля), синюю (нейтраль) и коричневую (горячая).
Шаг 4. Ослабьте клеммные винты
С помощью отвертки с плоской головкой ослабьте, но не выкручивайте 3 клеммных винта на европейской вилке. Немного открутив их, вы должны увидеть 3 отверстия в разъемах, куда и будут вставляться провода.
Шаг 5. Вставьте заземляющий провод
Найдите отверстие разъема на верхнем контакте европейской вилки. Вставьте заземляющий провод (с зеленой и желтой полосой) в это отверстие. Затем вставьте провод пальцами, а затем затяните винт отверткой. Винты должны надежно удерживать провод на месте после того, как винты будут затянуты. Если вы ослабили маленькие винты под разъемом на шаге 1, вам придется сначала вставить 3 провода под разъем. Это используется для удержания проволоки.
Шаг 6. Вставьте нейтральный провод
Возьмите нейтральный (синий) провод и вставьте его в отверстие разъема нейтрали (слева внизу). Далее затяните винт.
Шаг 7. Вставьте термопровод
Вставьте горячий (коричневый) провод в горячий (нижний правый) разъем и затяните винт.
Шаг 8. Установите на место крышку
Установите крышку обратно на вилку. Вставьте винт обратно в отверстие для винта и затяните его отверткой. Затяните 2 маленьких винта, если вы ослабили их ранее.
Могу ли я использовать американскую вилку в Европе?
Иногда в Европе можно использовать американские вилки. Если на шнуре или вилке напечатан ряд цифр, который говорит что-то вроде «110-220», вы в безопасности. Это означает, что ваше устройство имеет двойное напряжение и будет работать с любым напряжением.
Иногда старые устройства могут иметь переключатель для ручного изменения напряжения со 110 до 220. Просто нажмите переключатель, чтобы изменить напряжение, с которым он будет работать.
Как пользоваться дорожным адаптером
Самое простое решение для поездки в Европу — взять с собой дорожный адаптер. В зависимости от того, какую страну вы посещаете, вам может понадобиться другой адаптер. Вам нужно будет узнать, какие вилки используются в стране, которую вы посещаете.
Если вы посещаете несколько стран, может быть проще приобрести универсальный адаптер, который будет работать по всему миру. Эти универсальные адаптеры — отличная идея, но они быстрее изнашиваются. Так что по возможности лучше покупать именно тот тип, который нужен для конкретной страны.
Дорожный адаптер — это просто небольшое устройство, которое позволяет вашей вилке подключаться к розеткам в другой стране. Однако это будет работать только в том случае, если ваше устройство или прибор имеют двойное напряжение. Если нет, вам понадобится преобразователь мощности.
Шаг 1. Проверьте штекер Тип
Проверьте тип вилки для страны, в которую вы собираетесь ехать. Хорошим ресурсом для этого является Kropla World Electric Guide, в котором перечислены электрические характеристики для стран. Дорожные адаптеры также обычно поставляются с таблицей с этой информацией.
Шаг 2. Приобретите адаптер
Купите дорожный адаптер подходящего типа, который подойдет к используемому типу вилки или розетки.
Шаг 3. Проверьте требования к питанию
Проверьте требования к питанию вашего устройства, которые должны быть указаны на задней панели вашего устройства. Здесь вы узнаете, является ли это устройством двойного напряжения. Если элемент не имеет двойного напряжения, либо подумайте о том, чтобы оставить его дома, либо вам понадобится преобразователь питания.
Шаг 4. Подсоедините шнур питания
Когда вы приедете в Европу, подсоедините шнур питания к адаптеру.
Шаг 5. Вставьте адаптер
Совместите штыри штепсельной вилки вашего устройства с прорезями в адаптере, а затем вставьте адаптер в настенную розетку. Убедитесь, что шнур и адаптер надежно соединены друг с другом, чтобы избежать возможного скачка напряжения или искрения.
Что такое преобразователь мощности?
Преобразователь питания преобразует напряжение, необходимое устройству, чтобы ваш американский прибор работал с европейским током. Номинальная мощность должна превышать номинальную мощность каждого устройства, которое вы подключаете.
Вам нужно нанять электрика?
Получите бесплатные предложения от ближайших к вам электриков без каких-либо обязательств.
НАЙТИ МЕСТНЫХ ЭЛЕКТРИКОВ
Связанные вопросы
Почему в Америке другое напряжение?
В США предпочитают использовать более низкое напряжение, чем в большинстве стран, даже несмотря на то, что оно менее эффективно. Это связано с тем, что если кто-то соприкоснется с незащищенным проводом под напряжением, риск получения травмы ниже при более низком напряжении.
Сколько стоит дорожный адаптер?
Вы можете найти адаптер для путешествий на Amazon всего за 7 долларов.
Связанные руководства
- Как определить напряжение в розетке 110 В или 220 В
- Сколько розеток может быть в 20-амперной цепи?
- Может ли неисправный выключатель стать причиной низкого напряжения?
Недавно опубликовано
ссылка на Лучшее время для удобрения газона до или после дождя?Когда лучше удобрять газон до или после дождя?
Пышный газон – это то, чего хочет каждый домовладелец.
Фактически, вы можете оказаться в тихом соседском соревновании, чтобы увидеть, у кого будет самый зеленый газон, свободный от сорняков. Ключом к безупречному газону является…
Продолжить чтение
ссылка на Как повесить дверцы шкафа под покраскуКак повесить дверцы шкафа под покраску
Если шкафы в хорошем состоянии, их покраска — экономичный способ обновить их. Но покраска шкафов может занять много времени, особенно когда вы ждете, пока высохнет одна сторона….
Продолжить чтение
1462.0509.1 | Kopp CEE 7/17 Plug to CEE 7/16 Europlug Шнур питания, 3 м
Посмотреть все шнуры питания
14 Доступен из Великобритании/Европы в течение 4–6 рабочих дней для сбора или доставки в крупные города (тяжелые, опасные или Литиевый продукт исключен. Применяются условия доставки)
36 Доступен из Великобритании/Европы в течение 4–6 рабочих дней для сбора или доставки в крупные города (за исключением тяжелых, опасных или литиевых продуктов.
Применяются условия доставки)
Недоступно для доставки премиум -класса
Tickadded
View Basket
Цена (исключен НДС) Каждый
R 170,13
(Exc. PAT)
R 195,65
(инц. VAT)
R 195,65
(инц.
90- Артикул RS:
- 242-7536
- Изготовитель. Part No.:
- 1462.0509.1
- Manufacturer:
- Kopp
- COO (Country of Origin):
- DE
Technical data sheets
- docPdfVerlängerungen, Extension cords
- docPdfDatasheet
Законодательство и соответствие
- Главный операционный директор (страна происхождения):
- DE
Сведения о продукте
Европейский удлинитель
Эта вилка CEE 7/16 для удлинителя розетки CEE 7/17 от Kopp широко известна как европейская вилка и может использоваться во многих странах.
Этот незаземленный шнур питания удобен для подключения к труднодоступным евровилкам и розеткам.
Особенности и преимущества:
2.5A @ 250 В. AC
2-контактный при 0,75 мм2
ООН
Совместное.0175
65
de (im Folgenden kurz „Verkäufer“).
B. E-Mail, Fax oder Brief) zugeschickt. Eine darüber hinaus gehende Zugänglichmachung des Vertragstextes durch den Verkäufer selbst findet nicht statt.
etsy.com/legal/gift-cards-usd
de, Umsatzsteuer- Identifikationsnummer: DE 209861 082, Handelsregister hrb bonn 19246
Sie können dafür das begefügte Muster-Widerrufsformular verwenden, das jedoch nicht vorgeschrieben ist.
Wir können die Rückzahlung verweigern, bis wir die Waren wieder zurückerhalten haben oder bis Sie den Nachweis erbracht haben, dass Sie die Waren zurückgesandt haben, je nachdem, welches der frühere Zeitpunkt ist.
