Как подключить посудомоечную машину к водопроводу и канализации самостоятельно | kitchen-smart.ru

Посудомоечная машина (далее ПММ) — это кухонная техника, которая встречается далеко не во всех домах и квартирах. Но кто решился купить этот девайс, вероятней всего, не пожалел, поскольку сэкономлено немало времени и сил, которые уходят на мойку тарелок, кастрюль, решёток и прочего. Современные технологии действительно упрощают жизнь, почему бы этим не воспользоваться.

В данной статье мы рассмотрим нюансы подключения посудомоечной машины. Монтаж своими руками при грамотном подходе не займёт много времени. Важно при установке любой техники сразу изучить все особенности её подключения, поскольку у каждого устройства есть свои нюансы, о которых знает каждый мастер. Далее мы рассмотрим, что нужно для подключения посудомоечной машины, какие этапы входят в установку ПММ.

Содержание

Подготавливаем инструменты и материалы

Независимости от того, какую вы выбрали модель ПММ — компактную, встраиваемую или отдельно стоящую, чтобы подсоединить машину, вам предстоит заранее подготовить инструменты согласно списку. Что нужно, чтобы встроить машину?

электродрель;
отвёртка;
нож;
стройуровень;
2 разводных ключа;
отвёртка для проверки проводки (индикаторная).

Устанавливая ПММ, мастера рекомендуют монтировать защитную систему от протечек. Это защита от аварий и форс-мажоров в случае какой-то проблемы с водоотводом, канализацией и т.д.

Что касается материалов, их предстоит закупить заранее. Существуют стандартные ситуации, когда по зданию были разведены трубы из металлопластика ¾ дюйма с уже присутствующим заземлением. В таком случае нужны:

тройник ¾ дюйма;
запорный кран ¾ дюйма;
лента для водопровода;
розетка с заземлением;
провод оптимального сечения и длины.

Дополнительно можно купить фильтр для очистки. В зависимости от ситуации бывает, что требуются удлинённые шланги, т.к. в наборе производители чаще всего добавляют очень короткие, которые не достают до места подсоединения.

Выбор места размещения

После того как вы собрали все необходимые инструменты и материалы для правильного подключения посудомоечной машины, можно приступать к выбору места монтажа. Запомните, чем раньше во время ремонтных работ вы задумались о покупке такой техники, тем проще будет установка. Исключение — только отдельностоящая модель, когда не требуется монтажа в кухонную стенку. На этапе проектировки кухни и ремонта можно не переживать о том, что ниша для ПММ будет мала, или же разъёмы для подключения просто не будут красиво установлены.

Что же делать, если кухня уже готова? Какой вариант в данном случае подходящий? Отдельностоящие или переносные не требуют от вас шкафа, а значит, нет проблем с поиском ниши для монтажа.

Тщательно продумайте, где именно будет размещена машина, поскольку важно, чтобы ПММ располагалась максимально близко к коммуникациям, т.к. нужен доступ к трубам. Если техника будет далековато от коммуникаций, это усложнит процесс монтажа.

Заземление электропроводки

ПММ — это техника из категории самых опасных, с точки зрения электрической безопасности. А поскольку на кухне больше всего техники, соответственно, напряжение увеличивается. Поэтому обязательно при монтаже ПММ наличие заземления.

При наличии зануления присутствует вероятность появления фазного напряжения электросети на корпусе прибора в случае обрыва нулевого провода. Такого рода ситуация может выступить катализатором поражения человека током. Теперь вы знаете, как правильно подготовить электропроводку к установке машины.

Подводим электричество

Учитывая показатели мощности ПММ, предстоит выбрать розетку для подключения посудомоечной машины к электросети. Минимум розетка должна выдерживать 16 А. Более того, она должна быть размещённой в зоне с открытым доступом. Существует два места: над столешницей или же в соседней нише, но учтите, что расстояние от мойки должно быть минимум 0,5 м. Схема подключения посудомоечной машины требует также и установки розетки на расстоянии не больше одного метра от ПММ.

В процессе ремонта нужно позаботиться, чтобы к розетке от щитка была выделенная линия. Когда её нет, тогда нужно пустить провод по стенке, а прикрыть это можно коробом, обеспечив крепление проводу и не испортив интерьер комнаты.

В процессе монтажных работ следует задействовать кабель с многожильными медными проводами. При этом не забываем об устройстве защитного отключения. Это требуется установить из-за опасности короткого замыкания. Если же вы ранее самостоятельно не работали с электричеством, тогда рекомендуем дополнительно ознакомиться со статьями, как подключить посудомойку к электросети, для этого посмотрите на ютубе обзорные видео.

Требования к электропроводке

Мало того, что вы знаете, как правильно подключить посудомоечную машину самостоятельно к сети, нужно ещё знать требования, выдвигаемые к электропроводке, поскольку от этого зависит ваша безопасность и близких людей.

Самый главный пункт — это наличие рабочего защитного заземления. Независимо от того, какая модель ПММ вами куплена — встраиваемая или же отдельностоящая, для вашей безопасности и близких нужно соблюсти это требование.

Выбор проводки

Чтобы правильно подключить ПММ, нужно грамотно выбрать проводку для подсоединения техники к электросети. Медный 3-жильный провод ПВС3 считается лучшим вариантом для установки любого типа ПММ, в том числе встраиваемой посудомоечной машины. Кабель очень жёсткий, но толстый, прочный, а значит, будет легко держать форму.

Есть три варианта исполнения кабеля ПВС3 для подключения:

У — идеальный вариант для уличного использования, т.к. выдерживает температуру от -40 до +40 оС.
Т, УХЛ — эти типы лучше не использовать на улице.

Учтите, что показатель мощности ПВС3 зависит от сечения жил. Лучше всего брать мощность в запас где-то в 2 раза минимум.

Установка розетки

Запомните, что использование удлинителя или же тройника запрещено. Безусловно, вы можете воспользоваться таким вариантом подсоединения, но это увеличивает риск выхода из строя, расплавления встроенной посудомоечной машины, или же грозит пожаром в результате замыкания. Кухня — это место, где расположено больше всего мощной бытовой техники, поэтому важно позаботиться о вашей безопасности и жильцов дома. Так что потребуется отдельная розетка «евро», обязательно с заземлением.

Розетку для посудомоечной машины лучше всего установить над или под кухонной столешницей, но с открытым доступом. Низко к полу устанавливать блок не нужно, поскольку если будет протечка, вода попадает внутрь розетки. Минимум должно соблюдаться расстояние 15–20 см. Такие параметры для монтажа ПММ в кухонный гарнитур используют чаще всего мастера. Если мы говорим об отдельно стоящих моделях, тогда расстояние от 40 до 90 см от пола.

Кроме этого, нужен провод, рекомендуется мастерами использовать его в негорючей изоляции и сечением, способным выдержать высокую нагрузку. Концы, зачищенные от изоляции, вставлять нужно в клеммы, которые закручиваются винтами, а после закрепляются защёлками. Для провода заземления есть специальная клемма. Учтите, что если вы ранее не имели опыта установки розетки и в целом с электропроводкой не работали, то лучше всего воспользоваться услугами квалифицированного специалиста.

От электрощита, где монтирован автовыключатель, до розетки натягивается провод. Учтите, что автоматы лучше всего предусмотреть на все мощные приборы в вашей кухне, это позволит в дальнейшем не выключать всю линию.

Экономия электричества при установке ПММ

Речь идёт о том, что, в зависимости от выбранного типа ПММ и производителя, может изменяться количество потребляемой электроэнергии в процессе работы техники. Если для вас важно сэкономить на электричестве, тогда нужно обращать внимание на экономные встраиваемые, отдельностоящие ПММ. Для этого изучите технические характеристики выбранной модели. В каждой линейке бренда, будь то Индезит, Самсунг, Бош и т.д., есть экономичные варианты. Класс энергосбережения прописывается буквой А, если у неё есть рядом +, значит, это уже более экономная модель. Чем больше плюсиков, тем экономичней ПММ.

Чтобы минимизировать вероятность выхода из строя посудомоечной машины или же замыкание проводки, обязательно подсоединяйте технику согласно всем рекомендациям и правилам.

Не забывайте о том, что мастера советуют сэкономить на ПММ, если подсоединить к трубе с горячей водой. Реально сэкономить на нагреве воды в самом устройстве через специальный фильтр. Учтите, что не все модели поддерживают такую функцию, есть варианты, где доступно подключение сразу к холодному и горячему водоснабжению. Чтобы узнать, какая у вас модель, изучите технические характеристики. В то же время нужно учитывать уровень качества горячей воды. Есть хозяйки, которые не очень довольны чистотой посуды после такого мытья, остаются разводы.

Пошаговая инструкция по подключению к водопроводу

Изначально рекомендуем посмотреть, к какому водоснабжению возможно подключение в вашем случае. Далее можно рассматривать варианты, как подключить посудомоечную машину своими руками. Если же вы переживаете относительно процесса, или же у вас недостаточно опыта, обратитесь за услугами специалистов. Мастер сделает всё намного быстрей, а вы сэкономите время и силы.

Подключение посудомоечной машины к водопроводу и канализации имеет ряд нюансов, которые важно учитывать в процессе монтажа прибора. В целом есть свои подводные камни при установке любой техники, поэтому ПММ не исключение. Далее мы рассмотрим один из самых простых и распространённых вариантов, как подключить посудомоечную машину к водопроводу.

Когда уже выбрано место для монтажа прибора, длина шлангов позволяет провести подключение к патрубкам, т. к. к нему подсоединена гибкая подводка, подсоединяемая к кухонному смесителю, используйте разводной ключ, уплотнитель, проходной тройник с краном.
Перекрываем вентиль подачи холодного водоснабжения, после чего открываем водоразборный кран, это позволяет избавиться от чрезмерного давления.
Затем используем гаечный ключ и отворачиваем гайку гибкой подводки смесителя, тем самым освобождается резьбовая часть патрубка. Далее нужно намотать уплотнитель и закрутить гайки. Использовать можно ФУМ-ленту, она обеспечивает максимальное соединение.

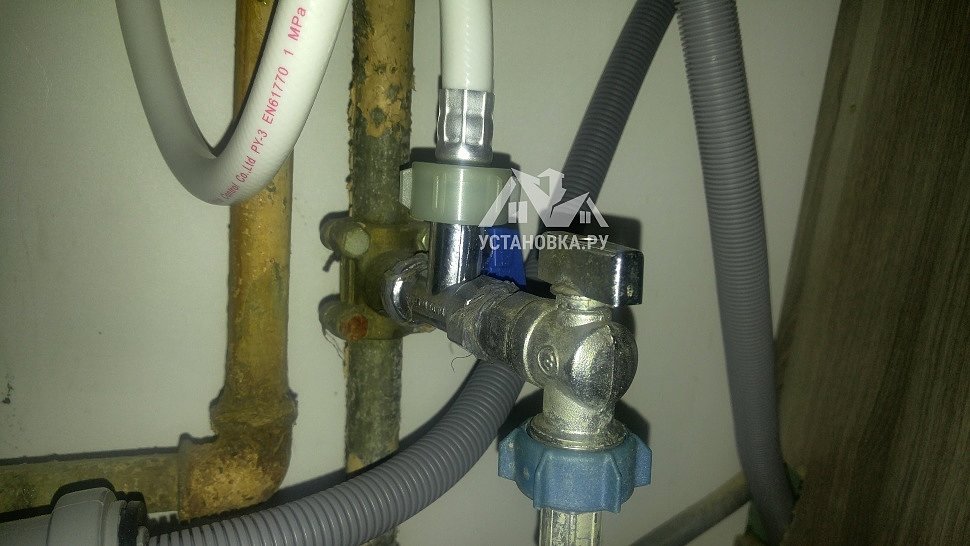

На резьбу максимально плотно накручиваем тройник. Внимательно смотрите за тем, чтобы боковой выход с краном находился так, чтобы было максимально удобно подсоединить шланг.
Учтите, что в новых моделях ПММ присутствуют системы аква-стопа, где есть магнитный клапан, он моментально перекрывает подачу воды в шланг, как только появляются признаки протечки. Размеры данного клапана весьма большие, и располагается он со стороны шланга, подключаемого к трубе водопровода, независимо от бренда — Беко, Бош или любой другой производитель. Поэтому вам предстоит учесть этот нюанс в момент установки тройника.
Когда вами был установлен тройник, приступайте к установке гибкой подводки кухонного смесителя. Краник на тройнике нужно закрыть, только тогда можно открывать подачу воды, проверяем в этот момент наличие или отсутствие протечки.
Завершающий этап — это накручивание пластиковой гайки шланга ПММ. Всё, подключение машины к воде завершено, можете приступать к монтажу слива.

Соединение слива с канализацией

Этот метод самостоятельного подключения посудомоечной машины к канализации считается очень распространённым. В данном случае подсоединение будет осуществляться через сифон. Рассматриваемый способ требует от мастера аккуратных действий и соблюдения всех советов относительно подключения посудомоечной машины к канализации. Слив предстоит оборудовать специальным отводом и обратным клапаном. Это снизит вероятность попадания воды непосредственно из канализации в посудомойку.

Отходящий шланг от машины нужно зафиксировать на стенке или же тумбе. Лучше всего расположить его на 50 см выше сливного входа.
Чтобы сделать самоотвод воды из посудомойки, шланг наклоняем под специальным углом. Угол прописывается в инструкции к вашей модели машины.
Подсоединяем контур слива к сифону под самой мойкой.
Когда под мойкой нет сифона для отвода, тогда шланг слива ПММ нужно присоединить к отводу трубы канализации, после чего стык максимально плотно замотать лентой.
Под воздействием давления шланг может выпасть, чтобы на мойке он держался плотно, предстоит задействовать специальный держатель.
Чтобы подключить к сифону, нужно использовать дополнительный штуцер. В магазинах Москвы можно отыскать уже готовые варианты для ПММ.
Перед тем как соединить слив, предстоит повторно проверить размер шланга. Важно, чтобы его было достаточно, очень длинный лучше не использовать, т.к. это сказывается отрицательно на эффективности работы насосного оборудования.

Завершающие работы

После того как вы подключили всё своими руками самостоятельно согласно ранее описанным схемам, нужно только посмотреть, как стоит техника. А именно предстоит проверить устойчивость прибора по уровню, а также провести контрольную проверку всех работ.

Относительно уровня: нужно после установки ПММ использовать строительный уровень, чтобы с его помощью посмотреть, какие ножки нужно подкрутить, чтобы машина стояла максимально ровно. Даже незначительный перекос может отрицательно сказаться на работе прибора, и это независимо от бренда, будь то Бош или Beko.

После этого активируем тестовый режим, суть которого основывается на мойке без посуды. Вам нужно посмотреть, как быстро сливается и заливается вода. Важно повторно посмотреть все соединения и их стыки, это обезопасит вас от протечки. Чтобы подключить посудомоечную машину правильно, нужно не забыть о проведении тестируемого режима работы, это позволит максимально оперативно устранить все имеющиеся нюансы до того, как вы запустите машину, полную посуды.

Первый запуск ПММ

Перед запуском предстоит активировать тестовую мойку, т. к. есть вероятность того, что детали и элементы внутри машины в смазке, это позволит промыть её внутри, тем самым избавиться от грязи и пыли. Вы сможете посмотреть, как работает машина, гудит ли она, как быстро набирается вода, сколько моющего потребуется, нужно ли добавлять соль, ополаскиватель. Если вы подсоединены к горячей воде напрямую, посмотрите на качество воды, остаются ли разводы, пятна на посуде.

Обязательно перед включением нужно провернуть распылитель, посмотреть, нормально ли он вращается. После этого вытащите фильтр, посмотрите, целый ли он. Заливаем гель, засыпаем соль, на панели управления предстоит указать тип средства, который используется вами. Запускаем ПММ и наблюдаем за работой. В случае если услышите какие-то странные звуки или же увидите протекание, всё это можно исправить. Не забываем о том, что нужно будет дать машинке высохнуть и остыть. После того как вы поняли, как использовать технику, можно запускать мойку посуды в случае, если все дефекты отсутствуют, или устранены.

Полезные рекомендации

Теперь мы рассмотрим советы, которые упростят монтаж настольной, встроенной, в общем, любой ПММ и сделают его более правильным, надёжным.

Запомните: монтаж сливного шланга в раковину считается небезопасным решением, несмотря на то, что сам процесс существенно упрощается. Всегда есть вероятность, что отвод просто выпадет из раковины, и вы затопите соседей.
Обязательно учитывайте то, что техника разных брендов имеет свои нюансы в установке, особенно это касается наклона угла шланга. Поэтому обязательно изучите технический паспорт прибора.
В случае если вы покупаете и монтируете прибор после того, как был сделан ремонт, и установлена кухонная стенка, тщательно произведите расчёты ниши. Важно не прогадать с размерами и стандартом, касающимися размещения розеток, требований к проводке.
Никогда не нужно подводить заземляющий контакт к газо- и водопроводным трубам.
Обязательно должен присутствовать воздушный зазор между стенкой и задней панелью техники не меньше 5 см.
Всегда изучайте инструкцию, которая прилагается к технике. Ведь у каждого бренда есть свои нюансы установки и подключения.
Забудьте об удлинителях, поскольку это одна из самых распространённых причин аварий и пожаров. Только грамотно установленная розетка способна выдержать напряжение.
Если у вас получается так, что ПММ будет расположена возле плиты, духового шкафа или холодильника, тогда нужно для каждой техники подвести отдельную линию от розетки.

Если вы неспециалист в электричестве, тогда лучше воспользоваться услугами мастера, поскольку именно от правильности размещения розетки, соблюдения всех требований к проводке зависит уровень безопасности ваш и ваших близких.

Посудомоечная машина на столе

Данная модель ПММ покупается в редких случаях, поскольку она чаще всего способна в себе разместить до 1 комплекта посуды. Поэтому для большой семьи считается не самым подходящим вариантом. Настольный вариант подходит тем, у кого малогабаритная кухня или же заранее не было предусмотрено место для ПММ. Настольная посудомоечная машина и подключение имеет также ряд нюансов.

В данном случае такая модель может обойтись без стандартной установки с коммуникациями. Шланг для подачи воды монтируется к смесителю на кухне, нужно будет использовать специальный переходник. Шланг слива опустится и зафиксируется в чаше мойки. Вот и всё, вы знаете, как подключить настольную посудомоечную машину. Рекомендуется монтировать фильтр для снижения жёсткости.

Относительно такой модели ПММ много споров. Некоторые уверены, что использование переносной, но в тоже время массивной техники и запуск её в редких случаях считается пустой тратой денег. При этом опущенный в чашу шланг слива очень опасен. Даже незначительное неверное движение, повышенный напор, или же ваш ребёнок случайно задел шланг — и можно ждать потопа. Но выбор остаётся за вами.

Заключение

В данной статье мы рассмотрели, какие существуют варианты подключения посудомойки. Процесс может показаться очень сложным, но если вы внимательно разберётесь с каждым этапом, но всё займёт минимум времени. Самому вполне реально подключить посудомойку к холодной воде. Сложности могут возникнуть только с подключением электропроводки и установкой розетки. В данном случае, если вы неуверены в собственных силах, рекомендуем обратиться за помощью к специалистам. Если же у вас нет опыта в подключении посудомойки к канализации и в прочих необходимых работах, можете сразу воспользоваться услугами мастера. Это сократит время и силы, но предстоит финансово растратиться.

Больше информации у нас на сайте: https://kitchen-smart.ru

Как подключить посудомоечную машину к водопроводу и канализации

Сегодня посудомойки стали пользоваться большой популярностью. Они облегчают жизнь, позволяют сэкономить время. После покупки надо знать, как подключить посудомоечную машину к водопроводу и другим коммуникациям. Производители к каждой модели прилагают подробную инструкцию.

Установка встраиваемой посудомоечной машины: подготовка инструментов и материалов

Самостоятельная установка посудомоечной машины не считается сложной работой. Перед тем как устанавливать технику подготавливают нужные инструменты и комплектующие:

плоскогубцы, разводной ключ и разные отвертки;
рулетку и уровень;
штроборез, зубило, дрель и шуруповерт;
резиновые прокладки;
трехходовой кран;
тройник для канализации;
шланг для подачи холодной воды;
переходник и хомуты;
резиновую манжету;
сифон и гофру.

Если в комплекте к ПММ нет фильтра, его надо приобрести. Для подключения к электричеству нужна розетка евростандарта, желательно, чтобы она была оснащена

защитой от влаги, подрозетник и 3-х жильный кабель с сечением 1,5 мм. Могут понадобиться саморезы разной длины и фумлента (лента из тонкой фторопластовой пленки), которую наматывают на детали с резьбой.

Инструкция по подготовке и монтажу коммуникаций и подключению к ним

При точном следовании инструкции каждый может поставить на кухне посудомойку любой модели, включая Hotpoint Ariston (Хотпоинт Аристон), Bosch (Бош), Electrolux (Электролюкс), Hansa.

Выбираем подходящее место

Подготовку начинают с выбора места на кухне. Размер проема секции должен соответствовать ширине корпуса техники. К примеру, встраиваемая модель шириной 45 см должна свободно входить в выбранный проем, не оставлять больших зазоров. Если в готовом кухонном гарнитуре имеется специальная ниша, в нее и встраивают технику.

Но она может устанавливаться на полу под:

варочной панелью;
столешницей;
мойкой.

Если технику встроить правильно, закрыть дверью, ее не будет видно. При установке учитывают

расстояние до канализации, которое не должно быть больше 1.5 м, иначе раньше времени сломается насос. Если на кухне прибор придется ставить далеко от мойки или там нет канализации, следует установить посудомойку в другом помещении. Хорошо если рядом уже будет розетка, проще подключиться.

Для настольного типа машинки не нужна сливная система. Шланг просто фиксируют в раковине, не понадобится и сифон. Вода утекает самотеком, поэтому насос на сливе разгружен. Это существенно продлевает срок службы детали. Легко установить технику на столешнице, вариант хорош для кухни небольшой величины, либо при наличии старой мебели. После того как будет определено подходящее место можно начать подсоединять аппарат к водоснабжению, электросети и канализации.

Подсоединяем воду

Этот этап работы один из долгих по времени. Вначале перекрывают водопроводный кран в системе. Отсоединяют место, в котором гибкий шланг смесителя присоединен к металлопластиковой трубе, туда устанавливают тройник. Но прежде на резьбовые соединения

наматывают фумленту. Сверху на тройник накручивают гибкий шланг смесителя. К отводу надо подсоединить фильтр тонкой очистки, потом запорный кран. На резьбу обязательно наматывают ленту. Затем к крану подсоединяют шланг посудомоечной машины. Подключаться надо к холодной воде, потому как горячая по качеству намного хуже. Для того чтобы нагреть теплую воду электричества расходуется больше.

В селах или на даче где отсутствует водопровод, тоже можно поставить посудомоечную машину. Для этого на чердаке устанавливают емкость с чистой водой. Чтобы техника работала, для нее хватит давления 0.1 МПа, именно такое создается в случае подачи воды с 2-3 метровой высоты. В большинстве машин по умолчанию уровень жесткости установлен на 3 позицию.

От него зависит:

срок работы посудомойки;
качество мытья;
количество моющего средства.

В комплекте часто поставляют специальные полоски-маркеры, если их погрузить на время в воду, можно

выяснить показатель жесткости. Перед запуском прибора следует внимательно прочитать инструкцию, чтобы выяснить, как установить жесткость воды в посудомойке. Технику включают, нажимают кнопку «Р» или «плюс». От длительности нажатия зависит выбор уровня жесткости, чем больше число включенных и загоревшихся индикаторов, тем выше установлен показатель. Есть модели посудомоечных машин, которые оборудованы дисплеем, если на нем загорается цифра 1 – вода мягкая, 5 – жесткая. После того как выбор сделан, надо подождать 10 секунд. За это время прибор перейдет с заводской настройки на пользовательскую. После окончания процесса мойки посуду осматривают, если на ней нет следов и разводов выбор уровня жесткости сделан правильно.

Подводим электричество

Подключать посудомоечную машину надо к рядом расположенной розетке. Она должна быть рассчитана на 16А не меньше и иметь заземление. Эта техника обладает высокой мощностью, проводка должна выдерживать проходящие нагрузки. Специалисты советуют, чтобы работа агрегата была безопасной, использовать провод, медные жилы которого в диаметре не меньше 2 мм. Электричество ведут непосредственно от щитка или распределительной коробки. Линию необходимо в обязательном порядке защитить 16А автоматическим выключателем.

Запрещено подключение посудомойки без заземления. Это представляет огромную опасность. Нельзя в одну розетку включать несколько электрических приборов, которые потребляют много энергии, иначе возникнет перегруз.

Подключение посудомойки к канализации

Желательно установить под раковиной сифон. Тогда неприятные запахи, которые присутствуют в канализации, не будут проникать на кухню. Для этого сливной контур подключают к сифону, шланг должен быть расположен под наклоном. Чем угол наклона больше, тем вода сама будет стекать лучше. Надо иметь в виду, что в верхнем месте, где слив подключен к сифону, должен быть перегиб. Именно он не даст попадать воды с раковины в слив посудомоечной машины.

Лучшие отдельностоящие полноразмерные ПММ

Bosch SMS24AW01R

вместимость – 12 комплектов;
класс мойки/сушки – А;
расход воды – 12 л;
уровень шума – 52 дБ;
программ – 4;
размеры – 60x60x85 см.

Цены в интернет-магазинах

Gorenje GS62010W

вместимость – 12 комплектов;
класс мойки/сушки – А;
расход воды – 11 л;
уровень шума – 49 дБ;
программ – 5;
размеры – 60x58x85 см.

Цены в интернет-магазинах

Electrolux ESF 9552 LOW

вместимость – 13 комплектов;
класс мойки/сушки – А;
расход воды – 11 л;
уровень шума – 49 дБ;
программ – 6;
размеры – 60x63x85 см.

Цены в интернет-магазинах

Лучшие узкие посудомоечные машины (ширина 45 см)

Weissgauff DW 4012

вместимость – 9 комплектов;
класс мойки/сушки – А;

расход воды – 9 л;
уровень шума – 49 дБ;
программ – 6;
размеры – 44.8x60x84.5 см.

Цены в интернет-магазинах

Electrolux ESL 94585 RO

вместимость – 9 комплектов;
класс мойки/сушки – А;
расход воды – 9.9 л;
уровень шума – 44 дБ;
программ – 7;
размеры – 44.6x55x81.8 см.

Цены в интернет-магазинах

Electrolux ESL 94200 LO

вместимость – 9 комплектов;
класс мойки/сушки – А;
расход воды – 10 л;
уровень шума – 51 дБ;
программ – 5;
размеры – 45x55x82 см.

Цены в интернет-магазинах

Beko DIS 25010

вместимость – 10 комплектов;
класс мойки/сушки – А;
расход воды – 10.5 л;
уровень шума – 49 дБ;
программ – 5;
размеры – 44.8x55x81.8 см.

Цены в интернет-магазинах

Candy CDI 2L10473-07

вместимость – 10 комплектов;
класс мойки/сушки – А;
расход воды – 9 л;
уровень шума – 47 дБ;
программ – 6;
размеры – 44.8x55x81.5 см.

Цены в интернет-магазинах

Топ рейтинг в сегменте компактных и напольных посудомоечных машин

Weissgauff TDW 4017 DS

вместимость – 6 комплектов;
класс мойки/сушки – А;
расход воды – 8 л;
уровень шума – 49 дБ;
программ – 7;
размеры – 55x50x43.8 см.

Цены в интернет-магазинах

Candy CDCP 6/E

вместимость – 6 комплектов;
класс мойки/сушки – А;
расход воды – 7 л;
уровень шума – 51 дБ;
программ – 6;
размеры – 55x50x43.8 см.

Цены в интернет-магазинах

Midea MCFD-55320W

вместимость – 6 комплектов;
класс мойки/сушки – А;
расход воды – 6.5 л;
уровень шума – 49 дБ;
программ – 6;
размеры – 55x50x43.8 см.

Цены в интернет-магазинах

Bosch SKS 41E11

вместимость – 6 комплектов;
класс мойки/сушки – А;
расход воды – 8 л;
уровень шума – 54 дБ;
программ – 4;
размеры – 55x50x45 см.

Цены в интернет-магазинах

Midea MCFD42900 OR MINI

вместимость – 2 комплектов;
класс мойки/сушки – А;
расход воды – 6.5 л;
уровень шума – 58 дБ;
программ – 6;
размеры – 42x44x44 см.

Цены в интернет-магазинах

Какие бывают ошибки при подключении и установке

Если неправильно установить и подключить технику, в дальнейшем она может сломаться, и тогда ее придется ремонтировать. Не исключен и отказ в проведении гарантийного ремонта.

Подсоединять аппарат к водопроводу можно только через фильтр. Не стоит на нем экономить, иначе потом придется чинить машинку, что стоит намного дороже.

Нельзя делать прямое подключение к бойлеру, так как машина все равно нагревает воду.

Плохая идея – использовать дешевые пластиковые детали, срок эксплуатации которых сравнительно короткий. Их придется быстро менять, а на то, чтобы отремонтировать и починить прибор уйдет больше денег.

При подключении важно проверить надежность соединений. Как правильно установить посудомоечную машину своими руками можно дополнительно посмотреть видео.

варианты, инструкция, видео и фото

Иллюстрация	Описание этапа
	Посудомойка распаковывается. Сразу уберите упаковку, чтобы она не мешала при работе. После этого внимательно прочитайте инструкцию по подготовке оборудования к монтажу. Там пошагово описаны все действия, которые нужно выполнить. Для наглядности в инструкции есть и схемы, поэтому подготовка занимает считанные минуты.
	Посудомоечная машина примеряется . Вы должны убедиться, что оборудование нормально располагается в освобожденном под него месте и никаких проблем с его монтажом не будет. Особенно это актуально там, где места очень мало, без проверки не стоит начинать работы.
	Регулируются ножки. Пока машина стоит на своем месте нужно отрегулировать опоры так, чтобы оборудование стояло надежно. Покачайте посудомойку, если есть небольшой люфт, то подрегулируйте ножки, они сделаны на резьбе, что упрощает работу. Лучше привлечь помощника, чтобы он приподнимал нужный край в процессе регулировки.
	Разматывается провод с вилкой. Нужно проверить, достанет ли он до места подключения. Желательно, чтобы розетка находилась рядом с посудомойкой. Если подвести ее нет возможности, то проложите удлинитель. Нельзя подключать удлинитель в розетку, питающую электроплиту.
	Проверяется сливной шланг. Как он выглядит показано на фото. Вам нужно не снимая заглушку протянуть его к месту слива, чтобы убедиться, что длины достаточно.
	Примеряется шланг подачи воды. В месте подключения он имеет специальный блок защиты от перелива. Убедитесь, что он достает до места расположения крана. Если длины недостаточно, купите удлинитель.
	Освобождается доступ к соединению сифона и канализации. Обычно он находится в углу и выглядит так, как показано на фото. Вам нужно аккуратно разъединить элементы, для этого тяните трубу сифона вверх и слегка крутите ее в обе стороны.
	Устанавливается тройник. Работа производится так: В трубе меняется уплотнительная резинка; Конец тройника смачивается в воде для упрощения соединения; Элемент до упора вставляется в канализационный вывод. Нажимайте на него и слегка покачивайте для облегчения работы.
	В боковой отвод вставляется манжета. Ее лучше смочить перед соединением, после чего аккуратно заправить до упора. Если элемент идет туго, пробуйте вкручивать его, такой прием упрощает соединение.
	В манжету вставляется сливной шланг. С него снимается заглушка, и твердый наконечник до упора заводится в уплотнитель. Если элемент ставится очень туго, смочите соединяемую часть средством для мытья посуды, это лучшая смазка при соединении труб своими руками.
	Подключается слив раковины. Соединение тоже смачивается в моющем средстве и плотно вставляется до упора. Готовый результат выглядит так, как на снимке.
	Перекрывается подача холодной воды. Обычно кран располагается в месте ввода водопровода в квартиру или дом. Подключать посудомойку нужно именно к магистрали холодной воды, даже если в инструкции допускается подсоединение к горячему водопроводу. Это связано с тем, что температура воды в наших системах зачастую выше, чем допустимо.
	Отсоединяется шланг подачи холодной воды на сифон. Вам нужно открутить гайку с помощью разводного ключа. Губки регулируются по размеру крепления, после чего шланг снимается, а резьба очищается от остатков старого уплотнителя.
	Устанавливается тройник. На все резьбовые соединения наматывается 4-5 слоев фум-ленты, после чего производится сборка. Гайки затягиваются разводным ключом, в итоге получается ответвление с краником, который можно перекрывать при необходимости.
	Подключается шланг подачи воды. Просто аккуратно совместите гайку и резьбу и затяните соединение вручную. Важно хорошо зажать муфту, но прилагать большое усилие не стоит, чтобы не сломать пластик. Не забудьте намотать на резьбу несколько слоев фум-ленты для надежности.
	Закрепляются шланги. С задней стороны есть зажимы, с помощью которых можно зафиксировать сливные и подающие коммуникации, чтобы они располагались аккуратно и не пережимались. Элементы не должны перегибаться и не должны быть сильно натянуты, это главные требования.
	Производится подключение. Вначале вилка вставляется в розетку или удлинитель, потом открывается кран подачи воды на тройнике. Внимательно проверьте, не течет ли соединение, для этого проведите пальцами по нижней части стыка, она должна быть сухой. На этом рассмотрение вопроса как установить посудомоечную машину можно считать закрытым.

варианты, схема подключения, как подсоединить

Как подключить посудомойку к водопроводу и канализации? Это может сделать дома каждый хозяин самостоятельно. Но и не забывайте об электропитании, в котором также нуждается посудомоечная машина.

Содержание статьи

Подключение к водопроводу

Как подсоединить к водопроводу посудомоечную машину? В холодной линии для этого монтируется тройник, а электронная посудомойка снабжена шлангом с накидной гайкой.

Работа с разными материалами труб

Если у вас железные трубы, тогда придется вызывать сварщика, который приварит отвод с резьбовой частью (какие трубы выбрать для водопровода в квартире).

Подключение посудомоечной машины к водопроводу получается проще, когда дома проведены полимерные трубы (как сделать водопровод из полипропилена своими руками).

В случае металлопластикового водопровода потребуется лишь купить тройник и монтировать его, разрезав трубу в удобном месте. Желательно, чтобы оно оказалось недалеко от посудомоечной машины.

Для полипропилена придется еще арендовать специальный паяльник, если такового дома не оказалось.

Но есть рациональная схема подключения посудомоечной машины к водопроводу и канализации для всех труб – вставить тройник под мойкой, между трубой водопровода и шлангом смесителя. Там же можно монтировать и слив, о чем пойдет речь ниже.

Какие фитинги подойдут?

На тройник накручивается запорный кран, чтобы можно было перекрыть подачу воды к посудомойке при ее перестановке, профилактике или ремонте. Затем наворачивается гайка вместе со шлангом посудомоечной машинки.

В магазинах встречаются тройники со встроенным краном для подключения посудомоечной машины к водопроводу. Такие фитинги сократят количество стыков и время монтажных работ.

Имеются модификации машинок, к которым подключается горячая вода. Но такой вариант приемлем, когда у вас автономная горячая линия: нагрев происходит от котла или бойлера. На общую систему горячего водоснабжения надеяться не следует: ее параметры не соответствуют европейским нормам.

Отвод воды

Чтобы выполнить подключение к канализации посудомоечной машины, в ней предусмотрен соответствующий шланг, обычно, гофрированный. Его торец выполнен таким образом, что позволяет присоединить удлиняющий шланг телескопическим способом (один в другой), если стандартных 1,5 м оказалось мало.

Для подключения посудомойки к канализации варианты есть следующие:

Через сифон.
Напрямую в канализационную трубу.

Слив через сифон

В сифоне под кухонной мойкой для сливного шланга посудомоечной машины должен быть вывод. На него наворачивается гайка, в которую вставлена короткая пластиковая трубка (10-20 см): прямая или Г-образная. Под гайкой ставится уплотнительная шайба.

Трубка стыкуется со сливным шлангом телескопическим способом и сохраняет свою прочность за счет плотности резиновой торцовой части шланга.

Для монтажа слива посудомоечной машины в канализацию можно использовать трубку типа «елочка». На нее насаживается сливной шланг и фиксируется пружинным хомутом. Существует вариант соединения с применением промежуточной резиновой муфты.

Шланг не должен резко перегибаться. Для плавного изгиба в комплекте машинки производители дают пластиковый полукруглый кронштейн, который защелкивается вдоль шланга и определяет его конфигурацию.

Когда сифон оказался без вывода, тогда нужно купить такой, где предусмотрено подключение автоматической посудомойки.

Схема подключения посудомоечной машины к канализации через сифон.

Бывают сифоны с двумя выводами. К ним можно подключить слив еще от стиральной машины. Если же в этом нет необходимости, то лишний вывод закрывается заглушкой, как правило, бронзовой или латунной с резиновой прокладкой.

Слив напрямую в трубу

Как правильно подключить к канализации посудомоечную машину напрямую в трубу? Для этого в месте стыковки полимерных труб ставится тройник. Логично выполнить монтаж около посудомойки или под сифоном.

Третий вывод тройника служит для вставки сливного шланга машинки. Герметичность соединения достигается путем установки утолщенного резинового кольца, внутренний диаметр которого чуть меньше наружного диаметра шланга. Такой стандарт соединения используется для многих устройств, в том числе для стиральных машин.

Если нет водопровода

Посудомойкой можно пользоваться и на даче. Но как установить посудомоечную машину без водопровода?

Для этого достаточно наполнить бак водой из колодца или артезианской скважины (как сделать водоснабжение в частном доме из скважины). Почитайте в инструкции к машинке нормы расхода на один цикл. Обычно, это в пределах 10-20 л. Но лучше набрать воды с запасом.

Установите бак выше посудомойки как минимум на 3 м, чтобы был достаточный напор. Можно на чердак. В ином случае придется подключить помпу. Оптимальное давление 2-3 атм.

Чтобы посудомоечная машина без подключения к водопроводу нормально работала, обязательно монтируется фильтр. Ведь такая техника не любит грязной воды, как и помпа.

Трубы удобно использовать из полимерных материалов.

Слив достаточно направить в любую подходящую по объему емкость и поставить ее рядом с машинкой.

Схема подключения посудомоечной машины без водопровода.

Электричество

Подключение посудомоечной машины к водопроводу и канализации сложнее, чем к электричеству. Ведь проведение отдельной электропроводки для современных бытовых посудомоечных машин необязательно. Они поглощают на основных режимах работы приблизительно 1 кВт электроэнергии. Лишь интенсивная мойка посуды может потребовать вдвое больше нагрузки. То есть утюг встречается мощнее.

Не используйте тройники. Пусть для машинки розетка будет отдельная. Когда до нее не хватает провода, лучше не брать удлинитель, а монтировать дополнительную розетку.

Если имеется автономная линия электропроводки для стиральной машины, она же подойдет для посудомойки. Но ни в коем случае не включать оба устройства бытовой техники одновременно в одну розетку!

Чтобы такого не допустить, проложите отдельную линию от щитка. Делается это так же, как в схеме подключения стиральной машины: ставятся розетка, автомат защиты (как выбрать автоматический выключатель) и УЗО (устройство защитного отключения).

Схема подключения посудомоечной машины к электросети.

Как врезаться в водопроводную трубу без сварки.

Видео о том, как установить посудомоечную машину самостоятельно.

Как самостоятельно подключить посудомоечную машину к водопроводу

Подключение посудомоечной машины к водопроводу требует соблюдения определенных правил. Если разобраться в этом вопросе, все можно сделать своими руками.

Место установки

С местом установки стоит определиться заранее. Стоит расположить посудомоечную машину вблизи раковины, где уже проведено водоснабжение. Также стоит учитывать габариты и для эстетичного внешнего вида встроить посудомойку в кухонную мебель.

Схема установки

Когда место расположения уже выбрано, стоит задуматься о том, как подключить посудомойку к водопроводу. Конечно, можно вызвать мастера, который сделает всю работу быстро и качественно. Но так как подключение достаточно легкое, то можно справиться самостоятельно:

Первым шагом будет подготовка оборудования, а именно надо приобрести водорозетку, соединители с накидной гайкой, угольник с наружной резьбой, ленту для уплотнения контакта труб, а также тройник с диаметром резьбы ¾ дюйма. Шланг обычно идет в комплекте с посудомойкой.
Водорозетка
Переходя непосредственно к установке, необходимо перекрыть подачу воды в квартиру. Хотя можно обойтись перекрыванием воды на том участке квартиры, где будет установлена посудомоечная машина.
Следующим шагом будет проведение пластиковой трубы к месту установки машинки. Когда труба проведена до нужного уровня высоты, к трубе подсоединяется водорозетка, которая в обязательном порядке фиксируется на стене. Далее к ней присоединяется угольник с наружной резьбой. А уже к нему присоединяется гибкий шланг для подачи воды.
Заключительный этап — это подключение слива в канализацию. Сливная труба подключается к канализации с помощью специальной насадки — манжеты.

Важно! Некоторые посудомоечные машины оснащены специальным блоком «аква-стоп», который необходим для автоматического прекращения подачи воды при обнаружении утечки. Так что стоит учитывать габариты данного блока при подключении его к тройнику.

После того как все шаги выполнены, стоит проверить надежность всех контактов труб, включить подачу воды в квартиру, открыть кран подачи воды и снова проверить все контакты, чтобы избежать утечки.

Врезка в водопровод

Врезка в водопровод необходима, когда нет уже имеющегося выхода для подачи воды. Однако такое очень редко встречается, поскольку в большинстве случаев посудомоечную машины устанавливают на кухне, где уже имеется данный выход.

Если же вдруг требуется установить посудомойку, например, в комнате, то естественно понадобится врезка в водопровод, и для этого надо будет вызывать мастера.

Через смеситель

Также можно подключить посудомойку через смеситель. Данный способ немного легче, чем первый и не требует приобретения большого количества оборудования:

В данном способе установки так же необходимо отключить водоснабжение.
Желательно приобрести особый сифон, в котором есть специально отведенная труба — штуцер, к ней подключается сливной шланг. Установка состоит в простом накручивании сливного шланга от ПММ на штуцер.
Затем отсоединяется гибкий шланг, который подает воду на смеситель и подключается к тройнику. Чтобы подключить тройник, необходимо предварительно уплотнить контакты соединения ФУМ-лентой. Затем тройник накручивается на резьбу водопроводной трубы. Далее нужно подключить гибкий шланг к выходному отверстию тройника.

Можно ли подключать к горячей воде

Многие надеются сэкономить электричество, необходимое для нагрева воды в машинке, и возникает вопрос, можно ли подключать ПММ к горячей воде. Специалисты не рекомендуют этого делать, поскольку в водопроводе вода нагрета в среднем до температуры в 75 градусов по Цельсию. И именно эта температура может сбить программу выполнения мытья посуды с определенными температурами. Так что лучше не экономить на электричестве и подключать посудомоечную машину к холодной воде.

Однако, существуют модели посудомоечных машинок, которые можно подключить к горячему водоснабжению. О такой возможности следует читать в инструкции к устройству.

В установке посудомоечной машины нет ничего трудного, особенно если устанавливают ее в квартире. Стоит соблюдать простые шаги, написанные выше, и тогда посудомоечная машина будет работать как часы.

Подпишись на Техносовет в социальных сетях, чтобы ничего не пропустить:

Как подключить посудомоечную машину к водопроводу и канализации: способы, рекомендации

Выполнить самостоятельное подключение посудомоечной машины к водопроводу и канализации довольно просто и вполне по силам каждому из нас, к тому же все изготовители этих устройств в комплекте дают подробную инструкцию по монтажу, что существенно упрощает работу по установке. Она подробно описывает этапы проведения работ. Однако есть определенные нюансы, которые необходимо знать.

Этапы подключения

Основными этапами подключения посудомоечной машины к водопроводу и канализации являются следующие:

выбор модели посудомоечной машины;
подготовка к установке;
монтаж электрической розетки;
подключение к водоснабжению;
подключение слива канализационных труб;
конечная проверка устройства на работоспособность.

Вначале необходимо приобрести посудомоечную машину. Устройство выбирается исходя из возможностей и личных нужд. Не нужно прислушиваться к рекомендациям других людей – потребности у каждого разные. К примеру, семье из трех человек лучше всего подходит узкая машина, а для большого количества проживающих людей в квартире выбираются полноразмерные модели. Помимо размеров изделия необходимо также руководствоваться типом – отдельно стоящим или встроенным.

Перед тем начать проводить подключение, необходимо изделие внимательно осмотреть на наличие дефектов. Во время транспортировки оборудование могло повредиться – эту посудомоечную машину нельзя устанавливать. Когда устройство исправно, то можно начинать подготовительные работы и производить подключение.

Подготовительные работы

Для самостоятельного подключения потребуются следующие инструменты:

изоляционная лента;
разводной ключ;
комплект отверток.

А также необходимо купить некоторые материалы:

гидроизоляционная лента;
сифон — эта деталь обязана оснащаться штуцером;
кран шарового типа;
латунный или металлопластиковый тройник.

Лучше всего покупать детали из металлопластика или латуни. От силуминовых деталей желательно отказаться – эти изделия во время эксплуатации могут рассыпаться на части.

Необходимо обращать внимание на гидроизоляционную ленту, которая обязана быть качественной и тонкой. Благодаря этому лента будет с легкостью заворачиваться на резьбу. Не нужно ее заменять изоляционной лентой, которая для этих целей не предназначена и через время образует течь.

Крепление электрической розетки

Когда розетка уже находится, то этот этап можно не выполнять. А после подключения водоснабжения и канализации только лишь вставить вилку в розетку и использовать изделие. Когда же не предусмотрена электропроводка к машинке, то заранее будет необходимо проделать следующие работы:

по мощности устройства рассчитать потребляемый ток;
по рассчитанному значению тока подбирается требуемое сечение кабеля. Лучше всего от электрического щитка к посудомоечной машинке подключать отдельный кабель;
на электрощите устанавливается автоматический защитный выключатель с номиналом 16 Ампер. Если нагрузка в электросети будет больше допустимой, то защитный автомат сработает и устройство отключится;
при закрытой электропроводке в стене нужно сделать канавку и установить розетку на требуемой высоте. Глубина канавки обязана быть достаточной для прокладки в ней провода и последующей заделке шпаклевкой. После чего стена зачищается и подготавливается к отделочным работам;
во время открытой электропроводки провод прокладывается в коробе и крепится на стенке. После ставится розетка;
розетки подбираются с заземлением и влагозащищенного типа;
розетки в обязательном порядке необходимо заземлить. Для чего используется провод с тремя жилами.

Когда на этом этапе появляются сложности, то лучше всего обратиться за услугами к профессиональному электрику. Не нужно пытаться подключать розетку самостоятельно, когда нет уверенности в своих силах.

Подключение к водоснабжению

Водопровод подсоединяется к холодной воде. На воду лучше всего установить фильтр, он снизит ее жесткость. Это существенно продлит время эксплуатации оборудования.

Если же не уделять большое внимание качеству воды, то устройство довольно быстро может выйти из строя. В посудомоечной машинке сломается обратный клапан, это приведет к тому, что неприятно будет пахнуть даже чисто помытая посуда.

Чтоб не вышел из строя обратный клапан, на воду устанавливаются фильтры. Помимо этого, водоснабжение нужно подключать только к холодной воде. Нежелательно подключать к горячей, так как качеству этой воды не предъявляется высоких требований.

Этапы подсоединения водоснабжения:

перекрытие холодной воды — как правило, краник расположен на кухне;
отсоединение от смесителя шланга;
на трубу прикручивается тройник и подсоединяется со смесителем;
в средний отвод тройника подсоединяется шаровой кран. У последнего находится выход, к которому уже подсоединяется шланг от посудомоечной машинки;
для задерживания мусора на отвод устанавливается фильтр.

В комплекте машинки может находиться очень короткий шланг. Его размера не хватит для подсоединения с трубой смесителя. В данном случае необходимо купить новый шланг большего размера. Не нужно пытаться дорастить старый, так как это ненадежное решение.

Монтаж канализационного слива

Одним из самых часто используемых способов, чтоб произвести самостоятельное подсоединение посудомоечной машины к водоотводу, является организация слива с помощью сифона. Эту работу необходимо производить аккуратно и соблюдать все рекомендации по установке.

Слив воды в обязательном порядке нужно оборудовать дополнительным отводом и обратным клапаном. Это не допустит попадания воды из канализации в машинку.

Пошаговая инструкция по подключению посудомоечной машины:

шланг, отходящий от машинки, фиксируется на тумбе или на стене. Он обязан быть расположен не меньше, чем на 50 см выше сливного входа в канализацию;
для создания самотека воды из устройства зафиксированный шланг наклоняется под нужным углом. Перегиб необходимо сделать затем, чтобы вода из мойки не попадала в шланг машинки;
контур слива подсоединяется к сифону под мойкой.

Когда под мойкой уже находится сифон без отводов, который не хочется заменять, то можно использовать другой способ. Для чего шланг слива машинки подсоединяется к отводу трубы канализации. Затем стык плотно заматывается изолирующей лентой. В данном случае необходимо шланг загнуть так, чтобы в него не попадала вода из канализации.

Слив в мойку неудобен, поскольку все время нужно будет следить за позицией шланга и надежностью крепления. От давления он может выпасть и устроить на кухне потоп. Чтобы на мойке удержать шланг, его необходимо укладывать в специальный держак в форме буквы «Г» и как крючком зацепить за край.

Подключение к сифону подразумевает на патрубке от изгиба сифона и до стока раковины наличие дополнительного штуцера. В продаже есть уже готовые решения для подсоединения посудомоечной машины, причем уже с наличием установленного обратного клапана на штуцере в гайке.

Прежде чем подсоединять слив, нужно еще раз проверить размер шланга, которого должно хватать. Когда же он короткий, то его можно дорастить. Но надо не переусердствовать – сильно большая длина может отрицательно сказаться на работе насосного оборудования.

Проверка работоспособности

Когда посудомоечная машина подключена к коммуникациям, то выполняется ее проверка работоспособности. Для чего устройство должно надежно стоять на отведенном месте для него. Подключается к электросети питания и устанавливается режим мойки. Запуск выполняется на холостом ходу. В процессе работы обязаны отсутствовать:

сторонние шумы;
протечки;
медленный нагрев воды;
медленное наполнение воды;
перемещение и тряска посудомоечной машины.

Когда отсутствуют все эти пункты, то устройство правильно установлено. После чего вся мебель устанавливается на место и на машинку надевается защитная панель. Первый пробный пуск выполняется без посуды. Причем используется специальное средство для мытья посуды.

Особенности монтажа встроенных посудомоечных машин

Посудомоечные машины отдельно стоящие устанавливаются гораздо проще. Но вот со встроенными устройствами потребуется больше поработать. В этих машинах в комплекте находится дополнительная деревянная панель, которая играет декоративную роль и не имеет отверстий для крепежа к устройству – их нужно выполнить самостоятельно.

Подготовка к подключению

Подготовительные работы для подключения встроенной машины:

для крепежа электродрелью аккуратно просверливаются отверстия. Необходимо их сделать такой глубины, чтобы не получилось сквозное отверстие. Для чего необходимо следовать инструкции, которая идет в комплекте к каждой модели машины;
к дверце отверткой прикручиваются петли. Все элементы крепежей, как правило, находятся в комплекте;
выполняется регулировка пружин на дверке. Благодаря этому дверка самостоятельно не открывается, а также не закрывается в любом состоянии. Каждая пружина оборудована специальным механизмом, который можно отрегулировать. При этом чаще всего нужно подкручивать специальную гайку;
создание пароизоляции.

Пароизоляция кухонного гарнитура

Некоторые изготовители встроенной бытовой техники свои изделия снабжают специальным материалом, утепляющим ее стенки. Благодаря этому повышается КПД оборудования. Также этот подход дает возможность уменьшить появляющуюся при работе вибрацию.

Во время самостоятельной пароизоляции применяется специальная пленка, которая имеет пароизоляционные свойства и приклеивается на мебель вокруг машинки. Не стоит использовать обычную пленку, не пропускающую воздух. Поскольку так на стенках машинки будет появляться конденсат, что недопустимо. Лучше всего использовать специальный материал, который пропускает воздух очень медленно.

Важные рекомендации

Чтоб сделать правильное и надежное подсоединение устройства необходимо:

не производить подключение посудомоечной машины к горячему водоснабжению. Чаще всего горячая вода имеет хуже качество, в отличие от холодной. Механические примеси, находящиеся в ее составе, отрицательно скажутся на работе;
установить фильтр очистки воды. Благодаря этому в устройство не будет попадать из водопровода ржавчина и мусор, которые отрицательно отражаются на работе;
при подключении канализации использовать обратный клапан, который защитит от подсасывания машинкой канализационных вод;
не подсоединять устройство к водонагревателю. Экономия в этом случае не получится – бойлер все равно для подогрева воды будет регулярно включаться. А жильцам в процессе работы машины нужно будет пользоваться из-под крана холодной водой;
внимательно проверять герметичность соединенных элементов;
во время подключения к водоотводу сливного шланга контур отвода воды выгибается так, чтоб вода из мойки не попадала в машину;
для подключения машинки к электропитанию избегать использования удлинителей. Машинка является довольно мощным устройством, поэтому такое подсоединения может привести к пожару;
желательно приобретать краны из бронзы. Этот материал гораздо прочней, в отличие от пластика.

Эти простые советы помогут не допустить распространенных ошибок во время подключения посудомоечной машинки к водопроводу и канализации. При монтаже нужно четко следовать инструкции, которая находится в комплекте. Нужно несколько раз проверить герметичность и надежность всех присоединенных элементов. Если появляются сложности, то лучше обратиться к профессионалам, нежели затем исправлять поломку.

Подключение посудомоечной машины к водопроводу и канализации

Приступаем к подключению

Для удачного выполнения поставленной задачи необходимо делать все по следующему принципу:

Сток.
Вода.
Электричество.

Конструкция любой посудомойки уже нацелена на то, чтобы вся работа по подключению производилась по этому алгоритму. Не стоит его нарушать – последствия могут быть неблагоприятными для вашего же бюджета.

Подвод к стоку реализуется обычным натягиванием шланга на штуцер, соблюдая два условия:

Верхний перегиб, который не даст стоку из раковины попасть в посудомойку.
Нижнее колено представляет собой такой же водяной затвор, как и в раковине

При установке посудомойки это очень важно. Так как во время пустого слива миазмы из канализации пойдут не в воздух, а в машинку

Таким образом, колено делайте как можно глубже с кратчайшим изгибом.

Вывод сточного шланга в раковину не рекомендуется по следующим соображениям:

трубка может выскользнуть, и слив пойдет везде, только не туда, куда нужно;
этим решением провоцируется перегрузка сточного насоса, и результат – работа с перегрузкой, а это неблагоприятное явление.

Подсоединение машины к водопроводной системе

Как подключать посудомойку к водопроводу своими руками? Инструкция, находящаяся в комплектации к агрегату, даёт огромное количество подсказок. Не упустите из своего поля зрения то, какая вода должна попадать в машину: горячая или холодная. Большая часть прогрессивных посудомоек подключаются к холодной воде. Избирая место, где устанавливать, удостоверьтесь, что плоскость не имеет уклонов, машинка должна стоять на ровной поверхности. В случае если техника встраиваемая, будет нужно сделать отверстие в задней стене мебели в тех местах, где проходят трубы подачи, отвода воды. Подключение любой встраиваемой машинки к водопроводу не имеет каких-то отличий от стандартных этапов инсталляции.

Этапы подключения можно проводить в любой очерёдности. По большому счёту, больше сложности доставляет подготовка, перед тем как подключать – установка всех нужных для этого частей. А коммутация выходящих из посудомоечной машинки шлангов с водопроводом и канализацией будет заключительным этапом, который производится фактически одновременно, совместно с конечной установкой техники на место.

Сразу можно обмолвиться о следующем моменте. Настольные компактные посудомойки, в принципе, время от времени могут обходиться без стационарного подключения к разным коммуникациям. Шланг подачи воды в данном случае подключают конкретно к сливу смесителя (для этого есть особые переходники), а шланг слива опускают и фиксируют в мойке. Обычно подвод к водопроводу исполняется своими руками 2-мя способами: через смеситель либо врезку конкретно в трубы подачи воды.

Последовательное подключение к трубам водопровода:

разобрать соединение шланга подачи воды к смесителю от водоподводящей трубы;
присоединить к данному месту тройник, замотав резьбу фум-лентой;
к отверстию тройника подсоединить гибкий шланг смесителя;
отводную трубку тройника соединить с фильтром очистки воды;
к выходному отверстию фильтра прикрутить шаровый кран, он пригодится для мгновенного отключения машинки от водоснабжения;
к запорной арматуре подсоединить шланг подачи воды;
все соединения промотать фум-лентой и подключать.

Подключение к электросети

Пример реализации розетки для отдельно стоящей ПММ

Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.

Максимальная мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.

Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.

Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.

В целях повышения пожарной безопасности рекомендуется выбирать для посудомойной машины розетки, выполненные из негорючего поликарбоната

Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.

Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1.5 м от неё. Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.

Соединение проводов в распределительной коробке: типы соединений и их применение

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.

ВИДЕО: Как подключить посудомойку своими руками

Как подключить посудомойку

Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

7.3
Total Score

Подключение посудомоечной машины

Простота монтажа

7.5

Сложность подключения

Экономия средств

8.5

Оценки покупателей: Будьте первым!

Установка посудомоечной машины

Конструктивно посудомойки могут быть двух типов: отдельно стоящие и встроенные. Первые представляют сбой отдельные электрические приборы в собственном корпусе, которые могут быть установлены практически в любом месте кухни. Главное – чтобы к ним было удобно подводить коммуникации и при их подведении соблюдались все необходимые нормы.

Монтаж и подключение посудомоечной машины

Встроенные посудомойки устанавливаются в уже готовые элементы кухни (шкафы и ниши), к которым заранее подведены точки ввода воды и электричества. Такие ПММ могут иметь как собственную переднюю панель с органами управления, так и использовать в качестве передней панели декоративную пластину, выполненную из дерева или МДФ. В этом случае органы управления ПММ будут скрыты; чаще всего их располагают на дверце с торца.

Отдельно стоящие ПММ

Наружный настольный вариант посудомойки

В зависимости от габаритов такой посудомойки, она может быть установлена на полу или на специальной подставке. В роли подставки может выступать, например, столешница. Обычно ПММ высотой более 60 см устанавливают на пол, а высотой 45-60 см – на подставку.

Основных требований при подобном способе установки всего два:

Посудомойка должна располагаться на ровной поверхности. Это необходимо, поскольку любое нарушение перпендикулярности в установке машины чревато не только неустойчивостью, но и вытеканием из неё воды при работе
Посудомойка должна располагаться на расстоянии не менее 5 см от стены. Здесь тоже всё просто – меньшее расстояние не даст правильно развести коммуникации, и возможны случаи, когда шланги с водой будут пережаты, что приведёт к блокированию доступа воды в машину

Отклонение от горизонтальной плоскости при монтаже ППМ должно быть не более 2°.

Проверка правильности установки делается с помощью уровня, который прикладывается к крышке посудомойки. Все машины снабжаются ножками с регулируемой высотой, поэтому при выравнивании машины проблем возникнуть не должно.

Регулировка высоты машины при помощи специального винта

Если коммуникации уже подведены к месту установки, то особых проблем при монтаже ППМ не возникнет, если же их нет, то придётся к месту установки прибора подводить электричество и воду.

Здесь следует помнить, что длина стандартных шлангов, и кабеля подключения электричества, идущих в комплекте с машиной, не превышает 1.5 м. Поэтому место её расположения следует выбирать, исходя из этих расстояний. Применение дополнительных удлинителей для подачи воды и электричества крайне нежелательно.

Обычно, при выборе места установки машины, её стараются разместить поближе к водным коммуникациям – холодной воде и канализационному стоку, а уже электричество подводят любым удобным способом, поскольку монтаж электрики менее трудоёмкий, нежели монтаж водоснабжения. Если для того, чтобы провести электричество, максимум, что придётся сделать – это проштробить стену для размещения проводки и установить гнездо для розетки, то в случае с водой список мероприятий будет существенно больше.

Встраиваемые ПММ

В данной ситуации всё гораздо проще

Все встраиваемые посудомойки (кроме очень ограниченного числа моделей) имеют не только стандартные габариты, но и стандартные положения точек ввода электричества и воды.

Габариты посудомоечных машин достаточно жестко стандартизированы:

высота – не более 82 см для полноразмерных и не более 46 см для малогабаритных
ширина – 60 см для полноразмерных и 45 для узких или малогабаритных
глубина – 48 или 58 см

Перед тем, как жёстко закрепить ПММ в нишах или шкафах, их также необходимо выровнять при помощи уровня. Это просто сделать, поскольку встраиваемые машины также снабжаются ножками с регулируемой высотой.

При монтаже машины её следует максимально приподнять на регулируемых ножках, чтобы между верхней крышкой машины и столешницей не было щелей.

Важной деталью для встраиваемых ПММ является парозащита в виде специальной металлической пластины. Она устанавливается в передней верхней части ниши и закрепляется при помощи саморезов к нижней части столешницы

Благодаря применению этого устройства столешница не будет разбухать от пара при открытии дверцы посудомойки. Иногда вместо этой пластины используют алюминиевую фольгу или скотч, который закрепляют по части периметра дверцы (на столешнице и боковых стенках).

Фильтр для воды на дачу: проточный, магистральный и другие фильтры (Фото & Видео) +Отзывы

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

Встроить посудомоечную машину в нишу и надежно закрепить ее там.
Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
Подсоединить ПММ к водопроводу.
Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант – на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Можно ли подсоединить к горячему водоснабжению?

Существуют модели ПММ, предназначенные для присоединения к сетям горячего водоснабжения. Эта возможность должна быть четко отмечена в инструкции пользователя.

Есть также машины, которые могут подключаться сразу к обеим линиям (ГВС и ХВС). Они называются гибридными.

Такие машины самостоятельно смешивают потоки из разных линий для получения нужной температуры воды. Это экономичный и удобный способ работы, но и он имеет массу недостатков.

Например, потребуется больше шлангов, появляются дополнительные точки соединения, что увеличивает опасность появления протечек. Кроме того, температура горячей воды в линии нестабильна, что создает нежелательную нагрузку на электронику машины.

Необходимо также учесть, что качество горячей воды гораздо хуже, чем холодной. В линиях ГВС присутствует большое количество взвесей, мелких частиц. Они забивают фильтры и образуют известковые наслоения на деталях машины, сокращая срок службы.

О том, можно ли подключать посудомойку к горячей воде, читайте в этой статье.

Как правильно подключить посудомоечную машину к водопроводу

Первым делом выполняют подключение посудомоечной машины к водопроводу и канализации. Это достаточно простой процесс, который можно выполнить самостоятельно.

Вам необходимо будет тщательно продумать и просчитать расположение всех коммуникаций, которые потребуются для подключения машины.

Для этого надо подготовить несколько дополнительных деталей:

Сифон со штуцером
Особую гидроизоляционную ленту
Тройник из металла или металлопластика
Шаровой кран
Шланг нужной длины

По возможности лучше отдавать предпочтение металлическим деталям. Изделия из пластика или других легких материалов достаточно быстро могут треснуть, что приведет к протечке воды

Важно не перепутать гидроизоляционную ленту с изоляционной – это разные изделия. Изоляционный материал предназначен для работы с электрическими проводами и экранирует электроток, а гидроизоляционный – не пропускает воду

При составлении проекта учитывайте, что удачнее всего будет агрегат расположить рядом с мойкой.

Шланги обычно поставляются в комплекте, но они вполне могут оказаться короткими. В этом случае необходимо приобрести новое изделие. Оно должно быть полностью цельным. Если попытаться удлинить старый – то это только приведет впоследствии к протечкам. Длина нового изделия тоже не должна быть слишком большой, так как это будет затруднять работу насоса.

Устанавливайте ПММ подальше от источников тепла, так как повышенная температура может негативно сказаться на работе техники.

Подсоединять устройство к водопроводу нужно через трубу холодной воды по двум причинам:

Холодная вода более дешевая.
Качество холодной воды заметно лучше, она менее жесткая. Это продлит срок службы фильтра и самого прибора.
В горячей воде нет никакого смысла, так как прибор автоматически ее нагревает.

Перед подключением подачи воды к машинке следует перекрыть вентиль подачи воды в дом.

Сам процесс подключения посудомоечной машины к водопроводу и канализации довольно прост

Важно соблюсти все этапы последовательно:

Надо отключить воду в квартире. Кран обычно находится рядом со стояком.
Отделить шланг от смесителя на кухне. Такое соединение обычно находится под раковиной.
В месте подсоединения смесителя установить тройник, а к нему подсоединить шаровой кран. К этому крану, в свою очередь, подключается шланг посудомоечного прибора.
Между шлангом и агрегатом размещается фильтр для воды.
Затем изделие подключается к фильтру.
Все соединения необходимо замотать гидроизоляционной лентой во избежание протечек.

В случае использования жестких труб вместо заливного шланга, следует установить фильтры для грубой очистки воды перед трехходовым краном.

Подключение к канализации

А изменения внутри можно выполнить самостоятельно. Например, в большинстве случаев сторона столешницы, примыкающая к кухонному фартуку, имеет значительный свес – около 5 см. Этого достаточно, чтоб подвести трубу практически в любое место. Требуется лишь высверлить коронкой отверстие для отвода.

Однако, не всегда всё так удобно, ведь пространства между стеной и задней стенкой гарнитура может не быть. В этом случае канализация для посудомоечной машины прокладывается внутри него. Подготовка заключается в следующем:

Мешающие ящики из гарнитура необходимо достать, дверцы для удобства демонтировать.
Ориентируясь на раструб канализационной трубы, куда вставлен отвод для слива раковины, шнуркой или рейкой по наружным торцам стенок гарнитура делаем карандашную разметку для трубы. Обязательно учитываем уклон.
После переносим её на заднюю стенку гарнитура – получаем точное положение трубы.
После этого можно коронкой сверлить под неё отверстия.

Опережая события скажем, что возможно придётся подрезать заднюю сторону полочек или укоротить ящики. Задние части их не видно, поэтому всё реально сделать своими руками. Главное не забыть сделать гидроизоляцию спилов, например, санитарным силиконом. Основной проблемой может стать выдвижная фурнитура. Тут каждый случай индивидуален: где-то достаточно просто подрезать длину, у какой-то получится вырезать часть и срастить прямо на стенке гарнитура, но может потребоваться и замена на менее длинную.

К чему такие сложности, ведь можно просто наставить шланги, при этом даже не лезть в канализационные трубы, а выполнить простое подключение – прямо в сифон раковины. Да, с удлинёнными шлангами работать тоже будет. Однако выдержать уклон гибким шлангом проблемно – будут провисы. А это потенциальные места для засоров. Если его просто пустить по полу – получится очень объёмный гидрозатвор. Прогоняя воду по нему, сливная помпа будет работать с повышенной нагрузкой.

Раз уж речь зашла о гидрозатворе. В инструкции о подключении и эксплуатации каждой посудомоечной машины указаны рекомендации о положении сливного шланга. Кроме того, для перестраховки и гарантированного «разделения» машинки от системы канализации гидрозатвор можно выполнить прямо в трубе. Для этого нужны 2 отвода 45° и самая короткая трубка:

Собираем всё воедино. Отвод – трубка – отвод.
Устанавливаем в наклонном положении. Чтоб облегчить течение, но получить полноценный гидрозатвор.

Обратите внимание на то, что выполнить подключение единой трубой внутри гарнитура не получится – помешают стенки секций. Поэтому перед покупкой материалов нужно заранее оценить длину составляющих труб

Важно: для монтажа канализации вообще желательно проводить «плавные» повороты, подключения. Для этого хорошо использовать отводы и тройники в 45°

Это обеспечит более быстрый, точно-направленный отток воды. Поэтому канализационные трубы дольше не засоряются. Отводы и тройники 90° используйте в крайнем случае – для монтажа в сильно стеснённых условиях или с целью «жёсткой» экономии.

Первый запуск ПММ

Выводы и полезное видео по теме

Последовательное встраивание машины Bosch:

Тонкости проведения расчетов для встроенной модели:

Советы по подключению тройника:

Можно начинать выполнять любые действия по установке встроенной модели, если вы уверены в своих силах и обладаете опытом установки бытовых приборов такого типа. В обратном случае лучше или действовать под руководством мастера, или пригласить специалистов.

Не забывайте, что ошибки подключения могут сыграть неприятную роль, когда встанет вопрос о гарантийном ремонте.

Вы профессионально занимаетесь установкой и подключением посудомоечной техники и хотите поделиться своими знаниями с другими пользователями? Пишите, пожалуйста, рекомендации внизу под этой статьей, делитесь своим богатым опытом с новичками.

Если у вас остались вопросы по установке или вы никак не можете разобраться с конкретным монтажным нюансом, спрашивайте совет у наших экспертов.

Как установить водопровод на посудомоечную машину — Monkeysee Videos

Ганс Ваттер: Привет, я Ханс Ваттер, и сегодня мы устанавливаем посудомоечную машину. В этом ролике мы собираемся провести осмотр под посудомоечной машиной, которая была ранее снята. Мы собираемся установить новый водовод. Хорошо, теперь первое, что мы хотим сделать, мы собираемся осмотреть это, новую электрическую линию, которую ввел в действие электрик, и похоже, что он проделал действительно прекрасную работу. У нас есть хорошая дыра в том патче, где он работал.Теперь у нас есть медная электрическая линия. Мы проверим эту строку и убедимся, что она мертва, прежде чем пойдем дальше. Мы достанем наш электрический тестер и проверим, есть ли у нас источник электричества, и он работает, а цепь обесточена. Вы должны убедиться, потому что, когда над этим поработал электрик, он, возможно, оставил автоматический выключатель включенным, и мы не хотим прикасаться к нему и получать ток. А теперь заменим ватерлинию. Этот конец, он прикрепляется к посудомоечной машине, уже подключен, и мы собираемся работать под раковиной, где мы отключаем воду.Мы собираемся установить новый гибкий водопровод из нержавеющей стали. Теперь, когда мы находимся под раковиной, мы можем снять и отсоединить медную водопроводную линию от запорного клапана, а у этого есть штуцер тонкой очистки, и в конечном итоге нам нужно будет заменить фитинг на компрессионный, и я сделаю это. покажу вам это всего за минуту. Мы возьмем серповидный гаечный ключ, ослабим гайку, и вы сможете снять его вместе со своими фигурами, как только ослабите гайку. Если вы не можете этого сделать, просто продолжайте использовать гаечный ключ, пока гайка не будет снята с фитинга.Мы собираемся выловить этот медный водопровод из отверстия, где он проходит под посудомоечной машиной. Мы продолжим это через минуту. В конце концов, мы получим медь, которую вы можете купить в любом местном хозяйственном магазине, и это просто внутренняя резьба к мужскому компрессионному фитингу, и это хорошо. В нем есть небольшая нейлоновая шайба, которая обеспечивает герметичность резьбы по всему периметру. Мы прикрутим его и затянем гаечным ключом. Вы не хотите затягивать это слишком сильно, потому что помните, у него есть нейлоновая шайба внутри, которая должна воспринимать затяжку как — вы не хотите ее слишком затягивать.Хорошо, мы собираемся удалить оставшуюся часть медного водопровода с другой стороны шкафа, и мы вернемся к этому. Хорошо, мы собираемся закончить удаление этого медного водопровода. Хорошо, поскольку у нас есть водопроводная линия, которая находится на этой стороне посудомоечной машины, мы собираемся протолкнуть нашу, рядом с водопроводной линией, которую мы подключим к клапану обратно через такое же отверстие, из которого выходил медный водопровод. Теперь мы вернемся к нижней стороне раковины и закончим подсоединение ватерлинии.Внутри этого компрессионного фитинга на этой водопроводной линии есть кусок резины, поэтому, когда вы собираетесь затягивать его на компрессионном фитинге на клапане, вам не нужно затягивать его слишком сильно, поскольку у вас есть резиновое уплотнение. Мы прикрутим его к вашему адаптеру, который мы надели. Сначала мы будем затягивать пальцы, а потом закончим гаечным ключом. Ладно, вот-вот затянулось. Вы просто не хотите иметь возможность — если он поворачивается, он немного болтается. Затем мы установим адаптер водяной линии в сливную линию.

Как установить посудомоечную машину

Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ней сайты.

Самостоятельная установка новой посудомоечной машины более рентабельна, чем наем разнорабочего. Это то, что вы можете сделать сами с помощью нескольких инструментов, которые у вас, вероятно, уже есть, но важно знать, во что вы ввязываетесь, прежде чем начать.Вот что нужно знать, как установить посудомоечную машину.

Подойдет ли новая посудомоечная машина?

Большинство посудомоечных машин имеют ширину 24 дюйма, но встречаются и 18-дюймовые модели. Если вы заменяете старую посудомоечную машину, вы уже должны знать ширину шкафа, в котором вы устанавливаете новую посудомоечную машину. В противном случае тщательно измерьте ширину, высоту и глубину проема.

Для регулировки высоты необходимо снять сервисную панель, расположенную под дверцей прибора.Прямо под дверцей должны быть скрытые винты, которые вы можете удалить, прежде чем снимать сервисную панель.

Вы найдете две регулирующие ножки за сервисной панелью и две регулировочные ножки в задней части прибора. Отрегулируйте их гаечным ключом на желаемую высоту.

Невозможно отрегулировать глубину посудомоечной машины. Поэтому проверьте характеристики нового прибора, чтобы убедиться, что он соответствует вашим кухонным шкафам.

Убедитесь, что у вас достаточно места, чтобы открыть дверцу прибора и загрузить посуду.

Снятие старой посудомоечной машины

Отключите электричество с помощью выключателя и закройте водяной кран, расположенный под раковиной, прежде чем отсоединять старую посудомоечную машину. Вам нужно будет снять сервисную панель под дверцей прибора.

После снятия панели отсоедините электропроводку, линию подачи воды и линию слива. Используйте гаечный ключ, чтобы ослабить болт, удерживающий провода на месте, и отвертку, чтобы ослабить хомуты, которыми крепятся трубопроводы подачи воды и слива к посудомоечной машине.Уберите электрические провода и трубки с дороги.

Выверните винты, которыми старая посудомоечная машина крепится к кухонной стойке.

Опустите передние выравнивающие ножки посудомоечной машины с помощью гаечного ключа. Вы можете пропустить этот шаг, если старая посудомоечная машина не установлена заподлицо под кухонной стойкой.

Работайте с осторожностью

Положите на пол несколько газет или старое полотенце, чтобы не поцарапать и не повредить пол на кухне. Посудомоечную машину придется вытаскивать из шкафа.Если посудомоечная машина стояла на черновом полу, немного приподнимите ее, чтобы очистить пол.

На этом этапе лучше всего получить помощь, так как посудомоечная машина может весить 150 фунтов и более.

Вы можете отнести свою старую посудомоечную машину в местный центр утилизации или обратиться в местные службы по утилизации, чтобы избавиться от нее, а не выбрасывать ее.

Перед установкой новой посудомоечной машины проверьте электрическую проводку, линию подачи воды и линию слива. Ищите признаки ржавчины и коррозии.Сейчас идеальное время для замены поврежденных проводов или трубок перед установкой новой посудомоечной машины.

Как установить посудомоечную машину

Если вы устанавливаете свою первую посудомоечную машину, вы не сможете подключить ее к существующим линиям водоснабжения и слива или к существующим проводам.

Если вы устанавливаете новые провода и трубки, измерьте глубину проема шкафа, так как эти провода и трубки будут подключены к передней части устройства и будут уходить обратно к стене.

Электрическое подключение

Некоторые посудомоечные машины имеют стандартный электрический шнур и могут подключаться к розетке. Выбор одного из этих приборов будет более удобным, если у вас есть поблизости электрическая розетка, которую вы можете использовать, или вы можете нанять электрика для установки розетки под кухонным шкафом.

Некоторым посудомоечным машинам требуется выделенная линия, подключенная к панели автоматического выключателя. Для установки одной из этих линий лучше всего нанять электрика.

Водопровод

Линия подачи воды — это шланг или трубка, идущая от клапана подачи воды , расположенного под раковиной, к прибору.Вы можете приобрести комплект разъемов для посудомоечной машины, который включает шланг или шланг и фитинг для посудомоечной машины, если в вашем новом приборе не было этих аксессуаров.

Дренажная линия

Подсоедините сливной трубопровод посудомоечной машины к мусоропроводу или сливу раковины, в зависимости от того, что удобнее. Проверьте местные правила водоснабжения, чтобы узнать, нужно ли вам использовать фитинг с воздушным зазором или высокую петлю.

Не допускайте всасывания в сливной линии, так как это может привести к попаданию грязной воды обратно в посудомоечную машину.Дренажная линия без надлежащей вентиляции представляет собой санитарный риск и не соответствует стандартам строительных норм.

Ваш местный строительный кодекс, вероятно, потребует от вас использовать метод установки с воздушным зазором. Вам нужно будет установить две фурнитуры под раковиной или столешницей и штуцер с воздушным зазором поверх раковины или стойки. Этот штуцер будет пропускать свежий воздух в дренажную линию для предотвращения всасывания. Раковины обычно имеют монтажные отверстия для этой фурнитуры.

Если ваш местный строительный кодекс допускает метод с высоким контуром, все, что вам нужно сделать, — это закрутить сливную линию как можно выше под раковиной.

Если у вас есть сомнения по поводу установки дренажной линии, наймите сантехника. На этом шаге лучше не рисковать, так как неправильно установленная дренажная линия может стать угрозой для санитарии.

Установка новой посудомоечной машины

Вот как установить новую посудомоечную машину после того, как вы просчитали все соединения. В целях безопасности отключите электричество и воду и защитите пол на кухне газетой, чтобы не поцарапать.

Найдите винты, расположенные под дверцей вашей новой посудомоечной машины.Снимите их, чтобы открыть сервисную панель прибора.

Измерьте высоту проема и при необходимости отрегулируйте выравнивающие ножки посудомоечной машины гаечным ключом. Используйте уровень, чтобы убедиться, что высота ножек одинаковая. Вам также потребуется отрегулировать регулировочные ножки, расположенные в задней части прибора.

Подключение дренажной линии

Начните с подсоединения сливной линии новой посудомоечной машины. Сливной насос должен находиться под дверцей прибора.Используйте хомут для шланга, чтобы закрепить соединение, и плоскогубцы, чтобы затянуть хомут.

Вы найдете два прохода под посудомоечной машиной, предназначенные для электрического провода и сливной линии. Вставьте сливную линию в одно из этих отверстий и подсоедините ее к штуцеру воздушного зазора под раковиной или кухонной стойкой.

Если местный строительный кодекс допускает использование метода с высокой петлей, закрутите сливную линию как можно выше под раковиной и подсоедините ее к сливу для мусора или сливу раковины. Закрепите это соединение зажимом для шланга и плоскогубцами.

Подключение водопровода

Вам понадобится протянуть шланг или трубку между краном подачи воды под раковиной и краном подачи воды, расположенным под дверцей посудомоечной машины.

Используйте хомуты и плоскогубцы, чтобы закрепить соединение с краном подачи воды под раковиной. Вам нужно будет затянуть гайку, чтобы закрепить соединение с впускным клапаном вашей новой посудомоечной машины.

Установка посудомоечной машины

Вы можете подключить новую посудомоечную машину к розетке, если приобрели модель с обычным электрическим шнуром.В противном случае вам придется разместить распределительную коробку под устройством.

Чтобы подключить новую посудомоечную машину, выполните следующие действия:

Используйте пару инструментов для зачистки проводов, чтобы удалить изоляцию и обнажить концы проводов.
Снимите крышку распределительной коробки.
Найдите отверстие сбоку в распределительной коробке и вставьте в него провода.
Вы можете закрепить провода, затянув гайку на боковой стороне распределительной коробки.
Используйте гайки для соединения каждого провода с соответствующим проводом, выходящим из распределительной коробки.Все, что вам нужно сделать, это сопоставить цвета .
Установите на место крышку разветвления.

Задвиньте посудомоечную машину в шкаф

Убедитесь, что электрические провода и дренажная линия проходят через свободные пути, расположенные под устройством. Задвиньте посудомоечную машину внутрь шкафа и прикрепите ее к столешнице винтами и монтажными скобами.

Используйте уровень, чтобы проверить выравнивание ножек с каждой стороны, и при необходимости отрегулируйте их.

Снова включите кран подачи электричества и воды. Вы должны проверить посудомоечную машину, чтобы увидеть, нет ли утечек, прежде чем снова надеть сервисную панель.

Прочитав эти инструкции, вы должны лучше понять, как установить посудомоечную машину. Прежде чем приступить к работе, убедитесь, что у вас есть все необходимые инструменты, тщательно измерьте размеры шкафа и ознакомьтесь с руководством пользователя, прилагаемым к вашей новой посудомоечной машине, чтобы найти различные детали, такие как сливной насос или распределительную коробку.

Установка посудомоечной машины

Вы можете подумать, что установка посудомоечной машины — серьезная работа. У меня есть хорошие новости. Это не так уж и плохо, на самом деле довольно просто для среднего мастера.

Первое, в чем нужно быть абсолютно уверенным, — это то, что ваша новая посудомоечная машина впишется на вашу кухню. Стандартная ширина посудомоечной машины составляет 24 дюйма и около 34 дюймов в высоту (стандартная высота столешницы). Перед установкой посудомоечной машины установите новый блок насухо.

Кухни почти всегда имеют стандартную ширину шкафа, поэтому, если вы хотите установить посудомоечную машину на кухне, на которой никогда не было посудомоечной машины, вы, скорее всего, можете удалить шкаф шириной 24 дюйма и продолжить установку посудомоечной машины.

Если вы заменяете посудомоечную машину, некоторые из шагов не выполняются, но обратите внимание на подключение воды и слива, а также на электрические соединения.

Хорошо, приступим к установке посудомоечной машины.

Шаг 1 — Материалы, которые потребуются при установке посудомоечной машины

Соберите этот список материалов, и тогда мы можем начинать. Давай, я все еще буду здесь, когда ты вернешься.

Сверло с кольцевой пилой (от 2 1/2 до 3 дюймов)

Плоскогубцы

Отвертки

Разводной ключ

Уровень

Тефлоновая лента

Запорный клапан

Y-образный переходник сливной патрубок

Посудомоечная машина Комплект подключения.(В большинстве хозяйственных магазинов они есть в наличии)

— Включает латунный фитинг 90 градусов, соединение шланга посудомоечной машины, 1 1/2 «АБС» Y «и обычно немного тефлоновой ленты.

Шаг 2 — Посудомоечная машина уже затерта?

Вам нужно будет заглянуть под кухонную раковину, она обработана для посудомоечной машины?

Если вы не уверены, есть ли в вашей посудомоечной машине грубая работа, откройте шкаф под раковиной. Заготовка для посудомоечной машины будет иметь электрический подвод к этому месту, а также водопровод (Т-образный клапан или дополнительный клапан на подаче горячей воды) и трубу АБС «Y» для посудомоечной машины, установленную перед сифоном.

Если это грубо, переходите к шагу 4. Если нет, то шаг 3 для вас.

Этап 3 — Горячая вода и слив

Вашей посудомоечной машине потребуется горячая вода. Самый простой способ получить горячую воду — установить под кухонную мойку новый вентиль. У этого клапана должно быть два выхода: одно для вашей раковины, а другое для посудомоечной машины.

Посудомоечная машина также должна слить воду. Также установите адаптер ABS со сливным патрубком посудомоечной машины под раковиной. Убедитесь, что вы устанавливаете его до ловушки, а не после.Вы не хотите, чтобы канализационные газы попадали через дренажную линию. Уф! Кто знал, что установить посудомоечную машину будет так просто?

Шаг 4 — Водоснабжение для установки посудомоечной машины

Осторожно положите посудомоечную машину на спину.

Отвинтите защитную пластину. Поместите винты в такое место, которое вы запомните, нет ничего хуже, чем их открутить — было там, сделали это.

В установочном комплекте посудомоечной машины вы найдете небольшой латунный фитинг на 90 градусов.

Оберните тефлоновую ленту вокруг резьбы и вверните ее в отверстие для подачи воды на дне посудомоечной машины.Направьте конец так, чтобы соединительный шланг свободно протекал в желаемом направлении.

В комплект также входит шланг с оплеткой. Присоедините этот шланг к штуцеру подачи воды.

СОВЕТ — У каждой посудомоечной машины есть проходы спереди назад для шлангов и проводки. Знание того, где они находятся, очень поможет при обучении установке посудомоечной машины.

Шаг 5 — Слив

Присоедините прилагаемый сливной шланг посудомоечной машины к нижней части посудомоечной машины.Обычно он крепится с помощью хомута для шланга, но я видел, что пружинный хомут также использовался при установке посудомоечной машины. Убедитесь, что все герметично, чтобы избежать проблем со сливом в посудомоечной машине в будущем.

Шаг 6 — Электрооборудование

Подведите электрический провод к посудомоечной машине. Мой опыт установки посудомоечной машины заключается в использовании проволоки BX (проволока с бронированным покрытием), потому что вероятность ее повреждения или раздавливания меньше. Пока не подключайте электричество.

С некоторой помощью вставьте посудомоечную машину в отверстие.(Вам понадобится эта помощь, чтобы управлять шлангами и проводами!)

Соедините провода вместе с помощью подходящих соединителей. Удостоверьтесь, что на этой линии нет питания! От черного к черному, от белого к белому, заземление (оголенный провод) к винту заземления (или зеленый провод).

Шаг 7 — Подключение

Завершить работу по сантехнике посудомоечной машины. Присоедините сливной патрубок посудомоечной машины к сливу раковины, а линию подачи воды — к водопроводу под раковиной. Для сливного шланга потребуется «высокий контур».Это просто прикрепление сливного шланга как можно выше под раковиной, чтобы он поднимался из отверстия в шкафу и снова спускался в слив. Вы так близки к установке посудомоечной машины, осталось всего несколько шагов.

Шаг 8 — Установите посудомоечную машину

Откройте дверцу посудомоечной машины. Поместите уровень под верхнюю кромку посудомоечной машины и отрегулируйте ножки так, чтобы посудомоечная машина стояла ровно. Прикрутите посудомоечную машину к столешнице прилагаемыми шурупами.

БОКОВАЯ ПАНЕЛЬ: Я не поставил верхний контур (воздушный зазор слива посудомоечной машины) на мою первую установку посудомоечной машины, и это вызвало у меня неприятную проблему со сливом из посудомоечной машины! Я долго не мог этого понять.Высокая петля сохраняет шланг сухим и, следовательно, без запаха.

Шаг 9 — Тест

Включите воду. Ничего не разбрызгивается вам в лицо? Большой!

Включите питание. Нет искр? Большой!

Проведите пробный запуск и проверьте сливное соединение посудомоечной машины. Нет утечек? Большой!

Шаг 10 — Завершено

Прикрепите защитную пластину и вуаля! Теперь вы знаете, как установить посудомоечную машину.

Дом
Легкая сантехника своими руками
Установка посудомоечной машины

Не знаете, как установить унитаз?
— Нужен ли старый трон в замене? Вы устанавливаете новый унитаз? Это не такая «дрянная» работа, как вы думаете…

Узнайте, как припаять медную трубу
— Хотите знать, сможете ли вы установить или починить эту медную водопроводную сеть? Вы можете следовать этим простым инструкциям.

Как установить стиральную машину
— Вы можете легко узнать, как установить стиральную машину. Отличные советы и рекомендации по сантехнике стиральной машины!

Эй, делать это самому — это здорово, но если вы не уверены в данном совете или в методах выполнения работы … не делайте этого.Этот сайт представляет собой просто сборник информации о том, как некоторые люди занимаются ремонтом дома. Мы не можем предвидеть каждую ситуацию, и мы делаем все возможное, чтобы информировать о любых рисках для каждой работы. Обязательно проверьте местные строительные нормы и правила для правильной установки и разрешений.

Если сомневаетесь, сдайте в аренду .

Как установить посудомоечную машину там, где ее не было — Модернизированный дом

Если вам не нравится мыть посуду вручную, нет причин, по которым вам не стоит устанавливать посудомоечную машину.И да, вы можете установить его самостоятельно и избежать затрат на установку!

Чтобы установить посудомоечную машину там, где ее не было, первым делом необходимо знать размеры под столешницей и размеры проема шкафа. Подготовьте линию горячей воды с достаточным давлением и температурой воды, а также сливное отверстие. Установите новую посудомоечную машину.

Но давайте углубимся в процесс. Ниже подробно описан процесс установки посудомоечной машины на кухне.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Пошаговый процесс установки посудомоечной машины в первый раз

Шаг 1. Подготовьте место для установки

Размер проема должен быть 24 дюйма в ширину, 24 дюйма в глубину и 34 ½ дюйма в высоту — это стандартный размер помещения для посудомоечной машины. Вы должны убедиться, что на задней стене нет труб или проводов.

Линии, которые будут подавать воду и электроэнергию, будут входить в шкаф размером 4 ″ x 4 ″ через отверстие размером 1 ½ дюйма, расположенное в нижней задней части шкафа. Пол должен быть ровным, а пространство — ровной квадратной формы.

Шаг 2. Настройка слива

В зависимости от того, где вы живете, в вашем районе может потребоваться воздушный зазор. Если сливной тройник находится на расстоянии менее 18 дюймов от пола, то обычно требуется воздушный зазор. Если он больше 18 дюймов, то воздушный зазор не нужен, и вы можете использовать метод петли.

Если посудомоечная машина находится слишком далеко от существующего сифона, вам необходимо сделать отдельную розетку. Это вертикальная труба с водоотделителем внизу, которую вам необходимо подключить к существующей системе очистки сточных вод. Система похожа на дренаж, используемый для раковин и туалетов.

Если вы ставите посудомоечную машину рядом с мусоропроводом, процесс должен быть менее сложным. (См. Советы ниже, чтобы узнать больше.)

Шаг 3. Настройка проводки

Проверьте, является ли проводка выделенной цепью 120 В, 60 Гц с автоматическим выключателем на 15 или 20 А или предохранителем с выдержкой времени.Проводка должна быть двухпроводной с заземлением и рассчитана на 176 ° F.

Проводка может входить в шкаф сзади снизу. Отверстие не должно быть больше 1 ½ дюйма — такое же отверстие можно использовать как для ватерлинии, так и для сливного шланга.

Если вы используете гибкий шнур, то должно быть отдельное отверстие. Кабель с проводкой подойдет к правой стороне снизу.

Шаг 4: Настройка водоснабжения

Блок питания, как упоминалось в предыдущем шаге, проходит через отверстие диаметром 1 ½ дюйма в нижней части шкафа.Выключите воду, чтобы установить ручной запорный клапан под раковиной.

Патрубок подачи воды расположен с левой стороны посудомоечной машины. Вы можете использовать внешний диаметр 3/8 дюйма. медная линия, если вам нужно отойти от задней стены минимум на 19 дюймов. Водонагреватель должен быть установлен в диапазоне от 120 ° F до 150 ° F. С другой стороны, давление должно быть в пределах 20–120 фунтов на квадратный дюйм.

Шаг 5: Подготовка посудомоечной машины

Для подготовки посудомоечной машины необходимо проверить баланс дверцы. При необходимости отрегулируйте натяжение пружины.Если вам нужно прикрепить ножки, убедитесь, что вы делаете это близко к тому месту, где вы собираетесь его установить.

Шаг 6: Подсоедините сливной шланг

Если он не был предварительно установлен, следующим шагом будет подсоединение сливного шланга. Расположите электропроводку и линии подачи воды так, чтобы их не зацепило дно посудомоечной машины.

Осторожно вставьте посудомоечную машину в отверстие. Пропустите сливной шланг через отверстие, которое вы сделали ранее.

Шаг 7: Поместите его на место

Медленно протолкните посудомоечную машину в пространство, пропуская сливной шланг через отверстие.Остановитесь, оставив несколько дюймов, и проверьте, не защемлено ли что-нибудь или нет.

Если все в порядке, продолжайте задвигать посудомоечную машину до упора. Убедитесь, что края дверцы находятся на задней части каркаса шкафа. На этом этапе не забудьте проверить, плавно ли открывается и закрывается дверь.

Отрегулируйте выравнивающие ножки, чтобы выровнять посудомоечную машину со всех сторон.

Шаг 8: Закрепите позицию

Совместите кронштейны, чтобы зафиксировать положение посудомоечной машины.Чтобы выполнить этот шаг, ознакомьтесь с инструкциями производителя.

Шаг 9: Подключите электропитание и водоснабжение

Посудомоечной машине требуется горячая вода для правильного мытья посуды в течение всего цикла мытья. Чтобы установить посудомоечную машину там, где ее никогда раньше не было, вы должны найти способ подключить посудомоечную машину к существующей линии горячей воды.

Подключите электропитание и воду через панель доступа. Подсоедините сливной шланг, расположенный под раковиной. Вместо того, чтобы вырывать пол или стену, чтобы установить другую линию горячей воды для вашей посудомоечной машины, продолжайте и установите двойной выпускной / двойной запорный клапан на существующую линию.

Если этот процесс для вас достаточно сложен, обратитесь за помощью к профессиональному сантехнику.

Шаг 10: Проверка посудомоечной машины

Когда вы думаете, что все готово, самое время проверить это. Проведите влажный тест, установив ручку в положение «только полоскание». Никаких протечек быть не должно, а вода должна стекать должным образом.

Важные советы по установке посудомоечной машины в первый раз

Выберите лучшую позицию

Поскольку на вашей кухне никогда раньше не было посудомоечной машины, важно уделять внимание пространству, в котором вы ее ставите.Посудомоечная машина должна располагаться как можно ближе к раковине. Размещение подальше от раковины усложнит вам процесс.

Планирование размещения слива в посудомоечной машине

Так же, как и при выборе места для посудомоечной машины, вы также должны спланировать, где вы собираетесь разместить слив, до начала установки. Это поможет вам лучше спланировать, как вы будете выполнять весь процесс, особенно если вам нужен воздушный зазор.

Будьте осторожны с подключением

Неудивительно, что электромонтаж может быть сложным и опасным.Обязательно внимательно прочтите руководство и убедитесь, что вы понимаете каждый шаг.

Если вы не решаетесь делать это, возможно, лучше попросить помощи у профессионала. Это может стоить вам денег, но не стоит рисковать своей безопасностью.

Подсоедините сливное отверстие посудомоечной машины к мусоропроводу

Вам повезло, если у вас уже установлен мусоропровод, так как это упростит процесс. Если вы еще не заметили, сбоку от мусоропровода есть заглушка.Вот и сливное отверстие для вашей посудомоечной машины.

Найдите выход на мусоропроводе и с помощью отвертки вытолкните резиновую заглушку из отверстия. Поместите трубу туда, затяните, и все готово.

Не хочешь делать это сам?

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Как снять и заменить старую посудомоечную машину

Если у вас уже установлена посудомоечная машина, сверлить отверстия больше не нужно.Однако вам все равно необходимо проверить сантехнику и проводку. Это необходимо для того, чтобы убедиться, что на пустом пространстве может разместиться новый блок. Когда все будет установлено, вы готовы приступить к установке.

Чтобы подготовить процесс, убедитесь, что вы выключили главный источник питания, а также главный водопровод. Удаление старой посудомоечной машины без отключения электроэнергии и источников воды представляет собой огромный риск для вашей безопасности.

Снимите сливной шланг с мусоропровода или сливной трубы, расположенной под раковиной.Если в посудомоечной машине используется шнур питания, обязательно отключите его от сети. С другой стороны, если посудомоечная машина подключена к электросети, откройте съемную панель и электрическую распределительную коробку. Снимите гайки с проводов и отсоедините черный и белый провода.

Затем снимите винт заземления, чтобы отсоединить зеленый провод заземления. Обязательно используйте поддон при разделении линии подачи воды. Отсоединив все эти провода и провода, вы можете вывернуть винты и скобы, которые крепят посудомоечную машину на своем месте.

Осторожно вытащите старую посудомоечную машину и замените ее новой. Выполните тот же пошаговый процесс, описанный выше.

Инструкции по установке — Справка по продукту Fisher & Paykel

Перед использованием посудомоечной машины внимательно прочтите и соблюдайте разделы «Безопасность и предупреждения» и «Инструкции по установке».

Перед тем, как начать

Безопасность и соответствие

Эти инструкции предназначены только для ознакомления. Установщик несет ответственность за то, чтобы установка соответствовала действующим нормам и местным постановлениям.
Установка должна выполняться квалифицированным персоналом. Неправильная установка или неисправность в результате неправильной установки не покрываются гарантией.
Внимательно прочтите раздел «Безопасность и предупреждения» в этом документе.
Посудомоечная машина не должна быть подключена к электросети во время установки.
Убедитесь, что вся бытовая электропроводка правильно заземлена.
Если старый прибор заменяется, убедитесь, что он утилизирован надлежащим образом.Чтобы избежать
детей, которые попали в ловушку или получили травмы во время игры со старым прибором, убедитесь, что вы
снимите с него все двери, дверные замки и тросы.
Чтобы посудомоечная машина работала стабильно, ее необходимо устанавливать под сплошным потолком
поверхность, которая крепится к соседним шкафам.

Распаковка и транспортировка

Проверить упаковку и посудомоечную машину на предмет повреждений при транспортировке. Если посудомоечная машина каким-либо образом повреждена, не устанавливайте ее.Обратитесь к дилеру, у которого была приобретена посудомоечная машина.
Утилизация упаковки: часть упаковки подлежит переработке. Проверьте символы и этикетки и, если возможно, утилизируйте.
Никогда не поднимайте посудомоечную машину за дверную ручку или верхнюю панель. Это может привести к повреждению.
Всегда будьте осторожны со шлангами и шнуром питания позади посудомоечной машины. Осторожное обращение предотвратит повреждение и неисправность в результате сдавливания, перегиба или порезов.
При установке посудомоечной машины убедитесь, что сливной шланг не сужен и не перекручен.

Подключения и услуги

Убедитесь, что шнур питания достаточно длинный, чтобы дотянуться до розетки. Если это не так, его должен заменить авторизованный специалист Fisher & Paykel. Для подключения посудомоечной машины к электросети нельзя использовать удлинители или платы питания с несколькими розетками.
Убедитесь, что шланги достаточно длинные, чтобы добраться до сервисных служб. Если шланг необходимо удлинить, убедитесь, что удлинительный шланг новый, такого же качества и диаметра, что и уже установленный.Примечание: сливной шланг не должен быть длиннее 4 м, так как более длинный сливной шланг снижает производительность.
Посудомоечную машину нельзя подключать к водопроводной системе, где температура превышает 60 ° C или где нет контроля температуры, например система «мокрый», если система не оборудована подходящим клапаном для темперирования.
Посудомоечная машина не должна подключаться к проточной системе горячего водоснабжения под высоким давлением, так как это может привести к повреждению системы.

Технические характеристики

Проверьте электрические характеристики на паспортной табличке (расположенной с левой стороны внутренней дверцы посудомоечной машины из нержавеющей стали). Если данные на паспортной табличке отличаются от данных, указанных ниже, считайте данные на паспортной табличке правильными.

Модели	DW60CH / CHP	DW60CK
Вместимость	14 стандартных комплектов посуды	14 стандартных комплектов посуды
Давление воды в сети	0.03-1 МПа (= 0,3-10 бар)	0,03-1 МПа (= 0,3-10 бар)
Напряжение питания	230-240 В (50 Гц)	220-240 В (50 Гц)
Сила тока максимальная	10 А	10 А
Суммарная потребляемая мощность	1900-2050 Вт	1720-2050 Вт
Цвет ( белый и нержавеющая сталь соответственно)	DW60CHW / DW60CHPW DW60CHX / DW60CHPX

Защита от наводнений

Эта посудомоечная машина имеет защиту от затопления, которая остановит поток воды в случае утечки внутри машины.

Размеры изделия и шкафа

Размеры изделия	мм
Общая высота изделия с верхней панелью `на месте со снятой верхней панелью *	850 (мин.) -870 (макс.) 820 (мин.) -840 (макс.)
Общая ширина изделия	598
Общая глубина продукта	612
Глубина открытой двери (измеряется от передней части полосы)	595

Размеры шкафа	мм
Внутренняя высота полости с установленной верхней панелью со снятой верхней панелью *	855 (мин.) -875 (макс.) 825 (мин.) -845 (макс.)
мин.внутренняя ширина полости	600
мин. внутренняя глубина полости	605

Размеры шкафа

мм

Внутренняя высота полости

с установленной верхней панелью
со снятой верхней панелью *

855 (мин.) -875 (макс.) **
825 (мин.) -845 (макс.) **

мин.внутренняя ширина полости

600

мин. внутренняя глубина полости

605

* Верхняя панель может быть снята в соответствии с высотой полости под рабочим столом. См. Инструкции ниже.
** В зависимости от регулировки высоты ножек.

Подготовка продуктов и краснодеревщиков

Верхнюю панель можно снять, чтобы она соответствовала высоте под столешницей. См. Иллюстрации ниже.

Чтобы предотвратить возможное повреждение шкафов паром, убедитесь, что все голые доски вокруг посудомоечной машины покрыты масляной краской или влагостойким полиуретаном.

Службы могут располагаться по обе стороны от посудомоечной машины.
Убедитесь, что отверстие для обслуживания имеет минимальный диаметр 50 мм.

Выравнивание и установка посудомоечной машины

Перед тем, как задвинуть посудомоечную машину на место, отрегулируйте ножки гаечным ключом (1), чтобы убедиться, что посудомоечная машина находится в горизонтальном положении (2) и на требуемой высоте.
Не поднимайте посудомоечную машину за ручку дверцы или верхнюю панель.
Поместите посудомоечную машину в камеру, следя за тем, чтобы шланги и шнур питания не перегибались, не защемлялись и не защемлялись под посудомоечной машиной во время работы (3).
Мы рекомендуем отрегулировать ножки так, чтобы посудомоечная машина надежно сидела под столешницей и не опрокидывалась.

Сантехника — Отвод канализации

Эти варианты слива предназначены для устранения проблем, возникающих при использовании комбинированных систем слива раковины и посудомоечной машины.

Вариант слива A: Отдельные системы слива раковины и посудомоечной машины

Напорная труба должна иметь минимальный диаметр 38 мм и стоять на высоте 750 мм над полом.
Используйте прилагаемую опору для дренажного шланга, чтобы удерживать дренажный шланг на месте в напорной трубе.

Мы не рекомендуем подсоединять сливной шланг или сливную трубу непосредственно к встроенному устройству для удаления отходов.

Сантехника — подключение к водопроводу

Прибор следует подключать к водопроводу с помощью входящего в комплект нового наливного шланга.Старые шланги использовать нельзя.
Не укорачивайте наливной шланг.

Обратите внимание на требования к водопроводу.

Посудомоечная машина имеет подключение воды с одним клапаном.
Мы рекомендуем подключение к холодной воде для лучшей производительности и энергоэффективности.
Температура поступающей воды не должна превышать 25 ° C.

Обратите внимание на допустимые предельные значения давления воды.

Самый низкий: 0,3 бар = 3 Н / см2 = 30 кПа
Если давление ниже 1 бара, обратитесь к квалифицированному сантехнику.
Наивысшее: 10 бар = 100 Н / см2 = 1 МПа
Если давление превышает 10 бар, необходимо установить редукционный клапан. Обратитесь к квалифицированному сантехнику.

Подсоедините наливной шланг к доступному водопроводному крану с помощью соединителя 3/4 ”BSP.Убедитесь, что наливной шланг не перекручен, что может ограничить поток воды. Для изгиба 90 ° требуется минимальная высота 200 мм для изгиба без перегиба.

Убедитесь, что поступающая вода чистая. Если водопроводные трубы не использовались в течение длительного времени, дайте воде стечь, чтобы убедиться, что она чистая и не содержит загрязнений. Несоблюдение этого может привести к блокировке наливного шланга и повреждению прибора.
При необходимости используйте фильтрующий элемент, чтобы отфильтровать отложения в трубопроводе.Вкладыш фильтра можно приобрести в авторизованном сервисном центре или в Центре обслуживания клиентов.

Затяните шланговую муфту еще на пол-оборота после контакта с уплотнением.
Убедитесь, что соединение не протекает.

Электроподключение

Посудомоечная машина не должна быть подключена к электросети во время установки. Убедитесь, что вся бытовая электропроводка правильно заземлена.
Проверьте паспортную табличку (расположенную с левой стороны внутренней дверцы посудомоечной машины из нержавеющей стали) и убедитесь, что значения напряжения и частоты тока в доме соответствуют значениям на паспортной табличке.
Вставьте вилку в розетку с заземлением, оборудованную выключателем.

Заземление устройства — это требование безопасности, предусмотренное законом.
Если длина шнура питания недостаточна для доступа к розетке или розетка, к которой должен быть подключен прибор, не подходит для вилки, следует заменить весь шнур питания посудомоечной машины. Это должно выполняться только уполномоченным техником Fisher & Paykel. Не модифицируйте вилку и не обрезайте ее. Не используйте адаптер, удлинитель или плату питания с несколькими розетками для подключения посудомоечной машины к источнику питания, так как это может вызвать перегрев и создать опасность пожара.
Розетка, к которой подключена посудомоечная машина, должна оставаться легко доступной (например, в соседнем шкафу) даже после установки машины. Это необходимо для того, чтобы посудомоечную машину можно было отключить от источника питания для безопасной очистки и обслуживания.

Окончательный контрольный список установщика

Убедитесь, что дверь открывается и закрывается свободно, без сопротивления соседним шкафам.
Убедитесь, что вилка доступна.
Убедитесь, что посудомоечная машина выровнена. При необходимости слегка отрегулируйте регулировочные ножки. Для обеспечения оптимальной производительности посудомоечная машина не должна наклоняться более чем на 1 °. Проверьте спиртовым уровнем.
Проверить работу посудомоечной машины:

Нажмите, чтобы включить посудомоечную машину.
Выберите программу полоскания.
Модели ЦО и ЦО : Нажимайте, пока не будет выбран параметр «Промывка».
CK модели : нажмите кнопку «Программа», чтобы перейти к «Полоскание»
.
Нажмите, чтобы запустить программу полоскания.
Вы слышите наполнение посудомоечной машины?
По окончании программы полоскания (примерно 20 минут) убедитесь, что вода слита.
Если появляется код неисправности, обратитесь за советом к разделу «Коды неисправности» Руководства пользователя.

Как установить посудомоечные и стиральные машины

Сложность: Средняя

Для этой работы могут потребоваться некоторые навыки слесаря.Но это должно занять всего один или два часа, если ваша машина находится рядом с водопроводной трубой и водопроводом. Всегда читайте инструкции производителя при установке стиральной или посудомоечной машины.

Перед тем, как начать работу с любым из наших практических руководств, пожалуйста, уделите время прочтению наших советов по технике безопасности своими руками .

1. Подготовка места для установки новой машины

Если соединительные трубы и сливная труба еще не установлены или вам нужно изменить место установки машины, потратьте немного времени на поиск лучшего места.
Если вашей машине требуется горячая вода и она собирается наверх, убедитесь, что давление горячей воды достаточно. Если вы не уверены, вызовите сантехника, чтобы проверить и выполнить установку.
В руководстве к любой стиральной или посудомоечной машине должно быть указано минимальное расстояние между прибором и резервуаром для холодной воды.
Лучше всего установить прибор у внешней стены. Это означает, что вам не нужно, чтобы сточная труба проходила вдоль внутренней стены вашего дома. Стиральные и посудомоечные машины должны стоять на твердом ровном полу.
Большинству новых посудомоечных машин требуется только холодная вода. Стиральные машины нуждаются в горячей и холодной воде. Оба они поставляются со шлангами — обычно длиной 1,5 м с вручную затянутыми резьбовыми соединителями на каждом конце.
Следуйте инструкциям производителя, чтобы подсоединить водопроводные трубы к прибору.
Обязательно извлеките из стиральной или посудомоечной машины все транспортные упаковочные элементы.

Берегитесь!

Если вам необходимо установить электрическую розетку для вашей новой посудомоечной или стиральной машины, вызовите квалифицированного электрика, а не пытайтесь сделать это самостоятельно.

2. Подключение к источнику питания

Стиральные и посудомоечные машины необходимо включать в стандартную розетку на 13 ампер.
Если все розетки находятся над рабочими поверхностями, проложите ответвление от подходящей розетки к коммутируемому блоку подключения с предохранителями над рабочей поверхностью. Протяните кабель от этого к некоммутируемой розетке под рабочей поверхностью для обслуживания машины.
Розетка должна иметь встроенный свет, чтобы показать, когда стиральная или посудомоечная машины включены.
Если вы не уверены в правильности выполнения каких-либо работ, связанных с электроснабжением, обратитесь за помощью к квалифицированному электрику. И перед электромонтажными работами стоит ознакомиться с местными строительными нормами.

3. Установка стиральной машины

На изображении ниже показана типичная установка стиральной машины. Близлежащие трубы горячей и холодной воды были расширены тройниками для подключения к подающим шлангам.
Установите стопорные клапаны, чтобы стиральную машину можно было изолировать, не отключая подачу горячей и холодной воды.
Подсоедините сливной шланг к сифону в верхней части напорной трубы.

4. Установка посудомоечной машины

На изображении ниже показана типичная установка посудомоечной машины (которая потребляет только холодную воду).
Установите запорные клапаны, чтобы посудомоечную машину можно было изолировать, не отключая подачу горячей и холодной воды.
Подсоедините сливной шланг к сифону в верхней части стояка под раковиной.

Полезный совет

Поддерживайте стиральную машину в отличном состоянии, выполняя «служебную стирку» один раз в месяц.Включите максимальную температуру, не загружая белье. Это удаляет жир с труб и барабана.

5. Подключение к существующему водопроводу

Если вы заменяете старую машину, трубы горячего и холодного водоснабжения уже будут на месте.
Прикрутите конец трубы холодной воды стиральной машины к синему вентилю на конце трубы подачи холодной воды.
Этот клапан позволяет перекрыть подачу воды в стиральную или посудомоечную машину, если с ней возникла проблема.
Если ваша машина также использует источник горячей воды, подсоедините этот шланг к красному вентилю таким же образом.

Если один из шлангов, поставляемых с машиной, не доходит до имеющегося клапана, вы можете купить гибкий шланг дополнительной длины. Соедините две детали вместе с помощью соединителя наливного шланга.

6. Установка нового водопровода

Если соединительные клапаны горячей и холодной воды еще не установлены, саморезные клапаны — самый простой способ установить вертикальное положение в стиральной или посудомоечной машине.

Эти клапаны поставляются в виде комплекта, и вы можете прикрепить их к 15-миллиметровым медным водопроводным трубам для горячей и холодной воды, не отключая подачу воды. Вот как это сделать:
Сначала найдите хорошее место на участке трубы подачи холодной воды.
Затем установите заднюю пластину клапана прямо за трубой. Поместите на нее верхнюю часть и прикрутите детали вместе вокруг трубы.

Поверните клапан в положение «выключено» и ввинтите его в трубопровод.Это сделает небольшое отверстие в медной трубе. Затяните гайки двумя гаечными ключами.
Затем вы прикручиваете гибкий пластиковый шланг для холодной воды от машины к концу клапана.
Повторите описанные выше действия для подачи горячей воды, если вашей машине нужна холодная и горячая вода.

7. Использование раковины для слива воды.

Гибкий сливной шланг машины должен сливаться в сливную трубу (напорную трубу) или сифон выше уровня верхней части барабана.
Один из вариантов — поставить машину рядом с раковиной и заменить сифон на сифон для стиральной / посудомоечной машины.Здесь есть вход для сливного шланга.

Установите обратный клапан, чтобы предотвратить обратный слив сточной воды, или закрепите шланг так, чтобы он проходил выше уровня перелива раковины. Это гарантирует, что сточные воды не попадут обратно в машину.

8. Использование сливного отверстия для слива

Если ваша машина находится недостаточно близко, чтобы подключиться к сифону раковины, или если на стене позади машины уже есть вертикальная сливная труба, подключите сливную трубу к этому выпускному отверстию.
Просто вставьте гибкую трубку, поставляемую с машиной, в верхнюю часть сливной трубы диаметром 40 мм. Он подключается к канализационной системе дома.
Вы можете купить сливную трубу в виде набора «сделай сам». Если вы его используете, убедитесь, что его конец находится на высоте не менее 600 мм над уровнем пола.

9. Проверка соединений

Включите клапан подачи холода (и клапана подачи горячего, если он есть) и проверьте трубы на герметичность.
Если все в порядке, включите машину и запустите короткий цикл стирки, чтобы убедиться, что в нее поступает вода, а сточные воды сливаются.
Когда вы будете счастливы, что все в порядке, прижмите машину к стене.

Монтаж водопровода в посудомоечную машину

Я видел, как это делалось несколькими способами — «жесткая» сантехника с медью вплоть до фитинга для подачи воды в посудомоечную машину, трубок из полиэтиленгликоля и гибких трубок. Лично я раньше доводил медь до посудомоечной машины просто потому, что у меня не было под рукой гибких трубок. Когда пару лет спустя сломался компонент посудомоечной машины, мне пришлось разрезать медь, чтобы достать посудомоечную машину.Трубка PEX действительно ничем не лучше, она все еще достаточно жесткая, чтобы потребовать, как минимум, отсоединения ее от посудомоечной машины, чтобы вытащить прибор.

Лучшее решение, на мой взгляд — гибкая линия. Винил — хороший материал для этого, и вы можете найти виниловые трубки длиной 10 футов практически в любом строительном магазине. Я выбрал плетеную виниловую трубку

для дополнительной прочности, хотя, вероятно, это перебор.

Если это ваш первый опыт работы с водопроводом, вам может быть интересно, как мы собираемся подключить виниловые трубки к нашим существующим медным водопроводам.И будет ли это связано с обработкой фитинга на меди горелкой и припоем. Мы сделаем это без припоя примерно за 20 долларов, включая виниловую трубку.

Необходимые детали:

Переходник с зазубринами с наружной резьбой для фитинга с внутренней резьбой посудомоечной машины — от 3/8 ″ до 1/2 ″. Проверьте свою посудомоечную машину, моей требовался штуцер с наружной резьбой 3/8 дюйма, у вашей может быть другой. На моем домашнем складе их не было из латуни, поэтому я выбрал пластиковый.
Адаптер SharkBite 1/2 ″ с внутренней резьбой
Фитинг с наружной резьбой с зазубринами — от 1/2 ″ до 1/2 ″.
Два зажима из нержавеющей стали (для крепления виниловой трубки).
10 футов. виниловая трубка

Необходимые инструменты

Отвертка
Ножовка по металлу или труборез для меди

Работа намного проще, чем кажется. Если у вас под рукой есть труборез, отлично, просто отрежьте медную подводящую трубу как можно ближе к посудомоечной машине. В противном случае выломайте ножовку и попробуйте сделать прямой пропил. К счастью, SharkBites немного снисходительнее, чем припой, поэтому постарайтесь сделать все, что в ваших силах.Сантехник посоветует вам отшлифовать конец трубы после того, как вы ее разрежете, но, честно говоря, я пропустил этот шаг раньше, и у меня не было никаких проблем. Если вам сложно надевать адаптер на медь — без сомнения, отшлифуйте его. Они продают маленькие круглые проволочные щетки, которые подходят прямо к трубке 1/2 дюйма, чтобы с этим было легко справиться.

Помимо этого, просто взгляните на изображение ниже в качестве руководства.

Следующим шагом будет подключение к водозаборнику посудомоечной машины.Как я уже говорил выше, моя модель имела впускное отверстие 3/8 дюйма, поэтому убедитесь, что у вас есть фитинг с зазубринами, который будет уменьшаться до 3/8 дюйма.

Подсказки

Вы можете подумать, что сможете обойтись без хомутов из нержавеющей стали, и вы можете это сделать примерно на 10 минут! Это может быть не первый или второй раз, когда вы запускаете посудомоечную машину, но рано или поздно, когда вода хлынет, незажатый винил соскользнет прямо с зазубренной арматуры, вытекая воду на полном газу во всех направлениях.
Оставьте около трех дополнительных футов виниловой трубки свернутой под посудомоечной машиной, в шкафу или в подвале.Это пригодится, когда вам нужно будет вытащить посудомоечную машину для обслуживания. Техническое обслуживание происходит, особенно с современными посудомоечными машинами и всеми их модными компонентами. Недавно у нас был перерыв в вентиляции сушилки, который недоступен в старых посудомоечных машинах.
Обязательно обрезайте виниловую трубку прямо, чтобы предотвратить утечку. Вы можете сделать это с помощью универсального ножа, но кусачки для веток деревьев работают еще лучше и чище.
