3 способа поиска и устранения неисправностей двигателей переменного тока с помощью тестера цепи
Двигатель переменного тока не работает должным образом. Что вы делаете? Перед заменой двигателя ознакомьтесь с тремя способами поиска и устранения неисправностей двигателя переменного тока с помощью тестера цепей.
Двигатели переменного тока — самый простой в использовании тип двигателей. После подключения питания двигатель переменного тока работает с определенной скоростью и останавливается при отключении питания. Когда двигатель переменного тока не работает, обычно это проблема с питанием или проводкой. Хитрость в определении причины заключается в том, чтобы изолировать потенциальные проблемы.
Что такое тестер цепи?
Тестер цепи (также известный как мультиметр или мультитестер) представляет собой электронный измерительный прибор, сочетающий в себе функции вольтметра, омметра и амперметра. Типичный тестер цепи может измерять напряжение, сопротивление и ток в цепи. |
Сначала проверьте основную проводку.

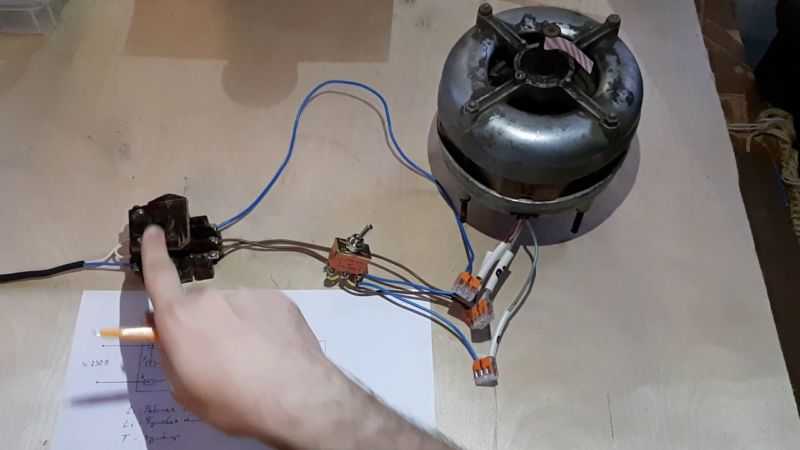

Если двигатель подключен к источнику питания, но не работает, первое, что вы должны сделать, это проверить проводку и убедиться, что необходимые для работы компоненты находятся в хорошем рабочем состоянии. Поскольку в цепи питания может быть много компонентов, которые могут повлиять на работу двигателя, таких как реле, переключатели или контроллеры, начните с самой простой схемы. Это означает подключение двигателя переменного тока и конденсатора непосредственно к источнику питания переменного тока. Как только вы подтвердите, что двигатель работает, вы можете добавить компоненты обратно. Это может помочь вам проверить, являются ли компоненты хорошими или плохими.
СОВЕТ : Многие проблемы с двигателем переменного тока вызваны неисправными компонентами или неправильной проводкой. Чтобы упростить поиск и устранение неисправностей, изолируйте проблему, сначала выполнив поиск и устранение неисправностей в самой простой цепи. Как только это будет подтверждено, протестируйте каждый отдельный компонент по мере их добавления в схему. |
3 Что нужно проверить с помощью тестера цепей
Вот три способа найти причину неисправности двигателя переменного тока.
1. Сравните приложенное напряжение с напряжением на клеммах конденсатора. |
Теперь мы покажем вам, как проводить каждое измерение и что оно подтверждает.
| ТЕСТ 1: сравнение приложенного напряжения с напряжением на клеммах конденсатора |
При правильном подключении напряжение на клеммах конденсатора должно примерно в 1,7 раза превышать значение напряжения источника питания.
Это подтверждает, что двигатель получает правильное напряжение.
С помощью тестера цепей A , как показано на схеме выше, подсоедините кончик красной иглы к оголенной части красного провода, а кончик черной иглы – к оголенной части черного провода (и убедитесь, что хороший контакт). Убедитесь, что на двигатель подается правильное напряжение. Перед запуском выберите режим измерения напряжения переменного тока (обозначается буквой «V») на тестере цепей. При правильном подключении тестер цепи А покажет напряжение питания. Для простоты расчетов мы использовали в примере двигатель на 100 В переменного тока, поэтому на тестере цепи будет отображаться 100 В.
С помощью тестера цепей B , как показано на схеме выше, подсоедините кончик красной иглы к оголенной части красного провода, а кончик черной иглы соедините с оголенной частью белого провода. При правильном подключении тестер цепи покажет значение, примерно в 1,7 раза превышающее напряжение источника питания.
В этом примере измеряется 170 В.
Сравните два измеренных напряжения. Напряжение на клеммах конденсатора (красный/белый) должно быть в 1,7 раза больше напряжения источника питания (черный/красный).
Что делать, если у меня нет тестера цепи/мультиметра?
Чтобы проверить, подключен ли какой-либо конденсатор в цепи, вручную проверните вал двигателя при включенном питании. Если конденсатор не подключен, он будет вращаться в том направлении, в котором вы прикладываете силу.
| ОБЗОР: |
| ТЕСТ 2. Проверьте, проходит ли электричество по кабелю |
Обрыв соединения цепи двигателя с источником питания может привести к неправильной работе двигателя. Выполнение следующего измерения может подтвердить, замкнута цепь или разомкнута.
Делайте это при выключенном питании.
Используйте тестер цепи C и D
| ТЕСТ 3: Проверка сопротивления обмотки двигателя |

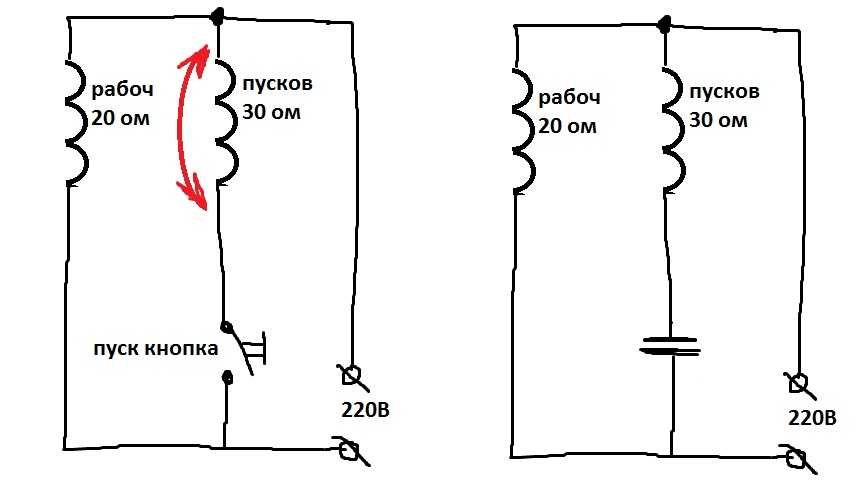

Путем измерения сопротивления обмотки двигателя и сравнения значений с исходными расчетными значениями двигателя можно проверить электрическое состояние двигателя.
Перед измерением удалите из цепи все дополнительные компоненты, такие как удлинители и конденсатор. Переключите тестер цепей в режим измерения значения сопротивления. Использование Тестер цепей E и F на приведенной выше схеме подключите к открытым участкам выводных проводов непосредственно от двигателя.
В качестве примера мы снова используем двигатель на 100 В (модель: 2IK6A-JA). Для этого конкретного двигателя показания сопротивления обоих тестеров цепей E и F должны составлять 170 Ом. Если обмотка повреждена, тестер цепи покажет значение более нескольких тысяч Ом. Если есть внутреннее короткое замыкание, значение менее 170 Ом. Для других двигателей, пожалуйста, свяжитесь с производителем двигателя, чтобы узнать, какими должны быть расчетные значения. Существует допуск около +/- 10% для сопротивления обмотки.
Что делать, если мой двигатель не проходит эти тесты?
Если двигатель не работает, это может быть неисправность двигателя или неисправный компонент, из-за которого двигатель выглядит плохо. Примерами являются неисправные переключатели, реле, кабели или просто неправильное напряжение. Выполнение этих тестов даст ценные подсказки о том, что нужно исправить. Это примеры.
Если ваш двигатель не проходит тест 1, проверьте/замените конденсатор или проводку. Если ваш двигатель не проходит тест 2, проверьте/замените кабель или разъем. Если ваш двигатель не прошел тест 3, замените двигатель. |
Механические проблемы, такие как повреждение шарикоподшипника из-за чрезмерных радиальных или осевых нагрузок, также могут привести к остановке двигателя. Чтобы проверить это, снимите двигатель и редуктор и попробуйте повернуть вал в обоих направлениях. Если вал двигателя или вал редуктора кажется заблокированным без какой-либо нагрузки, значит, что-то не так. Ненормальный шум или трение при вращении вала могут указывать на повреждение или нарушение соосности. Лучше всего заменить двигатель и/или редуктор.
Еще один способ стать лучшим специалистом по устранению неполадок двигателя — лучше понять продукт. Ознакомьтесь с этими соответствующими сообщениями, чтобы расширить свои знания о двигателях переменного тока (или обратитесь к нашим инженерам технической поддержки).
