ремонт — Повреждены провода омывателя Bosch Nexxt 100 при замене щеток двигателя
спросил
Изменено 1 год, 1 месяц назад
Просмотрено 79 раз

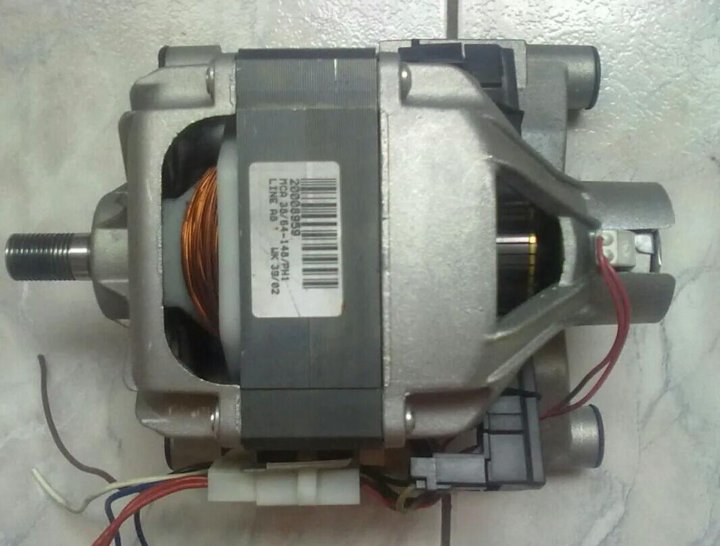

У меня стиральная машина Bosch Nexxt 100, модель WFMC1001UC. Угольные щетки в двигателе требуют периодической замены, что относительно просто. Однако на этот раз при снятии двигателя с машины один из разъемов кабеля, соединяющий 3 синих провода с двигателем, разошелся, в результате чего 3 провода отсоединились от разъема, а разъем остался на разъеме. Я хотел бы иметь возможность починить вилку, вернув провода обратно, но я не знаю, какой провод куда идет, и не уверен в том, насколько велик риск при попытке различных комбинаций. Я также не знаю, как идентифицировать этот конкретный узел провода, чтобы заказать запасную часть.
Кажется, он подключается (как я понял) к плате управления двигателем. Там есть похожая трехпроводная синяя вилка, но я не знаю, смогу ли я просто сопоставить 3 провода (то есть левый, средний, правый) с вилкой на двигателе.
Есть ли простой и безопасный способ починить эту вилку, или кто-нибудь может помочь мне идентифицировать эту сборку, чтобы я мог ее заменить?
- ремонт
- бытовая техника
2
Я рискнул — я использовал измеритель для проверки соединения между проводами в сером штекере рядом с синим штекером и обнаружил, что если мы пронумеруем провода 1-9, все они соответствуют в том же порядке между управлением двигателем плата и двигатель. Итак, я проследил, какие провода были 7,8,9в синюю заглушку и расположил их так, чтобы они совпадали с другим концом, снова собрал заглушку и снова собрал машину (кстати, мне пришлось подпилить стороны угольных щеток, чтобы они могли свободно входить в свои пазы, поэтому чтобы пружина могла позволить им коснуться мотора).
Теперь машина работает.
