Как подключить мотор от стиральной машины автомат напрямую: Подключение двигателя от старой стиральной машины, схема подключения к сети 220 В

Подключение мотора от стиральной машины автомат напрямую. Подключаем двигатель от старой стиральной машины. Схема подключения «трёхфазника»

1. Применение коллекторных двигателей в стиральных машинах

Коллекторные двигатели получили широкое применение не только в электроинструменте (дрели, шуруповёрты, болгарки и т.д), мелких бытовых приборах (миксеры, блендеры, соковыжималки и т.п), но и в стиральных машинах в качестве двигателя привода барабана. Коллекторными двигателями оснащено большинство (примерно 85%) всех бытовых стиральных машин. Эти двигатели применялись уже во многих стиральных машинах ещё с середины 90-х годов и со временем полностью вытеснили однофазные конденсаторные асинхронные двигатели .

Коллекторные моторы более компактные, мощные и простые в управлении. Этим и объясняется их столь массовое применение. В стиральных машинах применяются коллекторные двигатели таких марок производителей как: INDESCO, WELLING, C. E.S.E.T., SELNI, SOLE, FHP, ACC . Внешне они немного отличаются друг от друга, могут иметь разную мощность, тип крепления, но принцип работы их совершенно одинаковый.

2. Устройство коллекторного двигателя для стиральной машины

1. Статор 2. Коллектор ротора 3. Щётка (применяются всегда две щётки, вторую на рисунке не видно) 4. Магнитный ротор тахогенератора 5. Катушка (обмотка) тахогенератора 6. Стопорная крышка тахогенератора 7. Клеммная колодка двигателя 8. Шкив 9. Алюминиевый корпус Рис.2

Коллекторный двигатель — это однофазный двигатель с последовательным возбуждением обмоток, предназначенный для работы от сети переменного или постоянного тока. Поэтому его называют ещё универсальный коллекторный двигатель (УКД). Большинство коллекторных двигателей применяемых в стиральных машинах имеют конструкцию и внешний вид представленный на (рис.2) Данный двигатель имеет ряд таких основных частей как: статор (с обмоткой возбуждения), ротор, щетка (скользящий контакт, всегда применяются две щётки), тахогенератор (магнитный ротор которого крепится к торцевой части вала ротора, а катушка тахогенератора фиксируется стопорной крышкой или кольцом). Все составные части скрепляются в единую конструкцию двумя алюминиевыми крышками, которые образуют корпус двигателя. На клеммную колодку выводятся контакты обмоток статора, щёток, тахогенератора необходимые для подключения к электрической схеме. На вал ротора запрессован шкив, через который посредством ременной передачи приводится в движение барабан стиральной машины. Чтобы в дальнейшем лучше понять как работает коллекторный двигатель, давайте рассмотрим устройство каждого из его основных узлов.

2.1 Ротор (якорь)

Рис.3

Ротор (якорь) — вращающаяся (подвижная) часть двигателя (Рис.3) . На стальной вал устанавливается сердечник, который для уменьшения вихревых токов изготавливают из наборных пластин электротехнической стали. В пазы сердечника укладываются одинаковые ветви обмотки, выводы которых прикреплены к контактным медным пластинам (ламелям), образующие коллектор ротора. На коллекторе ротора в среднем может быть 36 ламелей располагающихся на изоляторе и разделённые между собой зазором. Для обеспечения скольжения ротора, на его вал запрессовываются подшипники, опорами которых служат крышки корпуса двигателя. Так же, на вал ротора запрессован шкив с проточенными канавками для ремня, а на противоположной торцевой стороне вала есть отверстие с резьбой в которое прикручивается магнитный ротор тахогенератора.

2.2 Статор

Статор — неподвижная часть двигателя (Рис.4) . Для уменьшения вихревых токов, сердечник статора выполнен из наборных пластин электротехнической стали образующих каркас, на котором уложены две равные секции обмотки соединённые последовательно. У статора почти всегда есть только два вывода обеих секций обмотки. Но в некоторых двигателях применяется так называемое секционирование обмотки статора и дополнительно имеется третий вывод между секциями. Обычно это делается из-за того, что при работе двигателя на постоянном токе, индуктивное сопротивление обмоток оказывает меньшее сопротивление постоянному току и ток в обмотках выше, поэтому задействуются обе секции обмотки, а при работе на переменном токе включается лишь одна секция, так как переменному току индуктивное сопротивление обмотки оказывает большее сопротивление и ток в обмотке меньше. В универсальных коллекторных двигателях стиральных машин применяется тот же принцип, только секционирование обмотки статора необходимо для увеличения количества оборотов вращения ротора двигателя. При достижении определённой скорости вращения ротора, электрическая схема двигателя коммутируется таким образом, чтобы включалась одна секция обмотки статора. В результате индуктивное сопротивление снижается и двигатель набирает ещё большие обороты. Это необходимо на стадии режима отжима (центрифугирования) в стиральной машине. Средний вывод секций обмотки статора применяется не во всех коллекторных двигателях.

Рис.4 Статор коллекторного двигателя (вид с торца)

Для защиты двигателя от перегрева и токовых перегрузок, последовательно через обмотку статора включают тепловую защиту с самовосстанавливающимися биметаллическими контактами (на рисунке тепловая защита не показана). Иногда контакты тепловой защиты выводят на клеммную колодку двигателя.

2.3 Щётка

Рис.5

Щётка — это скользящий контакт, является звеном электрической цепи обеспечивающим электрическое соединение цепи ротора с цепью статора. Щётка крепится на корпусе двигателя и под определённым углом примыкает к ламелям коллектора. Применяется всегда как минимум пара щёток, которая образует так называемый щёточно-коллекторный узел. Рабочая часть щётки — графитовый брусок с низким удельным электрическим сопротивлением и низким коэффициентом трения. Графитовый брусок имеет гибкий медный или стальной жгутик с припаянной контактной клеммой. Для прижима бруска к коллектору применяется пружинка. Вся конструкция заключена в изолятор и крепится к корпусу двигателя. В процессе работы двигателя, щётки из-за трения о коллектор стачиваются, поэтому они считаются расходным материалом.

(от др.-греч. τάχος — быстрота, скорость и генератор) — измерительный генератор постоянного или переменного тока, предназначенный для преобразования мгновенного значения частоты (угловой скорости) вращения вала в пропорциональный электрический сигнал. Тахогенератор предназначен для контроля скорости вращения ротора коллекторного двигателя. Ротор тахогенератора крепится напрямую к ротору двигателя и при вращении в обмотке катушки тахогенератора по закону взаимоиндукции наводится пропорциональная электродвижущая сила (ЭДС). Значение переменного напряжения, считывается с выводов катушки и обрабатывается электронной схемой, а последняя в конечном итоге задаёт и контролирует необходимую, постоянную скорость вращения ротора двигателя. Такой же принцип работы и конструкцию имеют тахогенераторы применяемые в однофазных и трёхфазных асинхронных двигателях стиральных машин.

Рис.6

В коллекторных двигателях некоторых моделей стиральных машин марки Bosch (Бош) и Siemens (Сименс) вместо тахогенератора применяется

датчик Холла . Это очень компактный и недорогой полупроводниковый прибор, который устанавливается на неподвижной части двигателя и взаимодействует с магнитным полем кругового магнита установленным на валу ротора непосредственно рядом с коллектором. У датчика Холла три вывода, сигналы с которого так же считываются и обрабатываются электронной схемой (подробно принцип работы датчика Холла в данной статье мы рассматривать не будем).

Как и в любом электродвигателе, принцип работы коллекторного двигателя основан на взаимодействии магнитных полей статора и ротора, через которые проходит электрический ток. Коллекторный двигатель стиральной машины имеет последовательную схему подключения обмоток. В этом легко убедится рассмотрев его развёрнутую схему подключения к электрической сети (Рис.7) .

У коллекторных двигателей стиральных машин, на контактной колодке может быть от 6 до 10 задействованных контактов. На рисунке представлены все максимальные 10 контактов и всевозможные варианты подключения узлов двигателя.

Зная устройство, принцип работы и стандартную схему подключения коллекторного двигателя, без труда можно запустить любой двигатель напрямую от электросети без применения электронной схемы управления и для этого не надо запоминать особенности расположения выводов обмоток на клеммной колодке каждой марки двигателя. Для этого, достаточно всего лишь определить выводы обмоток статора и щёток и подключить их согласно схеме на приведённом ниже рисунке.

Порядок расположения контактов клеммной колодки коллекторного двигателя стиральной машины выбран произвольно.

Рис.7

На схеме, оранжевыми стрелочками условно показано направление тока по проводникам и обмоткам двигателя. От фазы (L) ток идёт через одну из щёток на коллектор, проходит по виткам обмотки ротора и выходит через другую щётку и через перемычку ток последовательно проходит по обмоткам обеих секций статора доходя до нейтрали (N).

Такой тип двигателя независимо от полярности подаваемого напряжения вращается в одну сторону, так как за счёт последовательного соединения обмоток статора и ротора смена полюсов их магнитных полей происходит одновременно и результирующий момент остаётся направленным в одну сторону.

Для того, чтобы двигатель начал вращаться в другую сторону, необходимо лишь изменить последовательность коммутации обмоток.
Пунктирной линией обозначены элементы и выводы, которые задействованы не во всех двигателях. Например датчик Холла, выводы термозащиты и вывод половины обмотки статора. При запуске коллекторного двигателя напрямую, подключаются только обмотки статора и ротора (через щётки).

Внимание! Представленная схема подключения коллекторного двигателя напрямую, не имеет средств электрической защиты от короткого замыкания и устройств ограничивающих ток. При таком подключении от бытовой сети, двигатель развивает полную мощность, поэтому не следует допускать длительного прямого включения.

4. Управление коллекторным двигателем в стиральной машине

Принцип действия электронных схем, в которых используется симистор, основан на двухполупериодном фазовом управлении. На графике (рис.9) показано как изменяется величина питающего мотор напряжения в зависимости от поступающих на управляющий электрод симистора импульсов с микроконтроллера.

Рис.9 Изменение величины питающего напряжения в зависимости от фазы поступающих импульсов управления

Таким образом можно отметить,что частота вращения ротора двигателя напрямую зависит от напряжения прикладываемого к обмоткам двигателя.

Ниже, на (Рис.10) представлены фрагменты условной электрической схемы подключения коллекторного двигателя с тахогенератором к электронному блоку управления (EC) .
Общий принцип схемы управления коллекторного двигателя таков. Управляющий сигнал с электронной схемы поступает на затвор симистора (TY) ,тем самым открывая его и по обмоткам двигателя начинает протекать ток,что приводит к вращению ротора (M) двигателя. Вместе с тем, тахогенератор (P) передаёт мгновенное значение частоты вращения вала ротора в пропорциональный электрический сигнал. По сигналам с тахогенератора создаётся обратная связь с сигналами управляющих импульсов поступаемых на затвор симистора. Таким образом обеспечивается равномерная работа и частота вращения ротора двигателя при любых режимах нагрузки, вследствие чего барабан в стиральных машинах вращается равномерно. Для осуществления реверсивного вращения двигателя применяются специальные реле R1 и R2 ,коммутирующие обмотки двигателя.
Рис.10 Изменение направления вращения двигателя

В некоторых стиральных машинах, коллекторный двигатель работает на постоянном токе. Для этого, в схеме управления, после симистора, устанавливают выпрямитель переменного тока построенный на диодах («диодный мост»). Работа коллекторного двигателя на постоянном токе увеличивает его КПД и максимальный крутящий момент.

5. Достоинства и недостатки универсальных коллекторных двигателей

К достоинствам можно отнести: компактные размеры, большой пусковой момент, быстроходность и отсутствие привязки к частоте сети, возможность плавного регулирования оборотов (момента) в очень широком диапазоне — от ноля до номинального значения — изменением питающего напряжения, возможность применения работы как на постоянном,так и на переменном токе.
Недостатки — наличие коллекторно-щёточного узла и в связи с этим: относительно малая надёжность (срок службы), искрение возникающее между щётками и коллектором из-за коммутации, высокий уровень шума, большое число деталей коллектора.

6. Неисправности коллекторных двигателей

Самая уязвимая часть двигателя — коллекторно-щёточный узел. Даже в исправном двигателе, между щётками и коллектором происходит искрение, которое довольно сильно нагревает его ламели. При износе щёток до предела и вследствие их плохого прижима к коллектору, искрение порой достигает кульминационного момента представляющего электрическую дугу. В этом случае ламели коллектора сильно перегреваются и иногда отслаиваются от изолятора, образуя неровность,после чего,даже заменив изношенные щётки, двигатель будет работать с сильным искрением,что приведёт его к выходу из строя.

Иногда происходит межвитковое замыкание обмотки ротора или статора (значительно реже), что так же проявляется в сильном искрении коллекторно-щёточного узла (из-за повышенного тока) или ослаблении магнитного поля двигателя, при котором ротор двигателя не развивает полноценный крутящий момент.
Как мы и говорили выше, щётки в коллекторных двигателях при трении о коллектор со временем стачиваются. Поэтому большая часть всех работ по ремонту двигателей сводится к замене щёток.

Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя. Мы, конечно же, можем куда-нибудь деть старую стиральную машину , или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу.

Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак. Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что.

Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать.

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.

Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

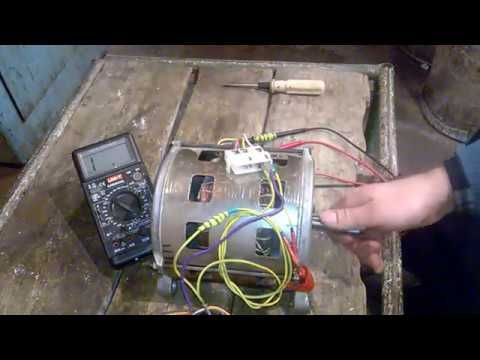

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика , через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.

Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

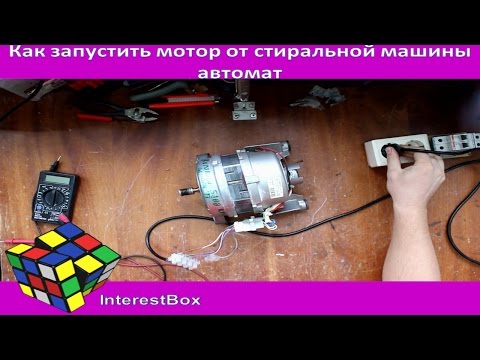

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.

На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.

Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

Подключение мотора старой стиральной машины

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.

Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.

Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.

Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.

Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).

ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.

• ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
• ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
• SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.

После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.

Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.

Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.

Всем привет! Часто стиральные машины выходят из строя и выбрасываются на свалки. Но некоторые части и детали машинок могут ещё послужить и принести много пользы. Классический пример — наждак и мотора стиралки.
Сегодня я расскажу и покажу вам как правильно подключить электрический двигатель от современной стиральной машинки к сети переменного тока напряжением 220 В.
Сразу хочется сказать, что такие двигатели не нуждаются в пусковом конденсаторе. Достаточно всего лишь правильного подключения и двигатель будет крутиться в нужном вам направлении.

Двигатели стиральных машин коллекторные. В моем случае колодка подключения имеет шесть проводов, в вашем может быть только четыре.
Вот как она выглядит. Первые, белые два провода нам не понадобится. Это выход от датчика оборотов вала двигателя. Их мысленно исключаем или вообще откусываем кусачками.

Далее идут провода: красный и коричневый — это провода от обмоток статора.

Последние два провода: серый и зеленый — провода от щеток ротора.

Вроде все понятно. Теперь о включении всех обмоток в единую цепь.

Схема

Схема обмоток двигателя. Обмотки статора включены между собой последовательно, поэтому от них и выходит два провода.

Подключение к сети 220 В

Нам нужно просто включить последовательно обмотки статора и ротора. Да, все оказывается очень и очень просто.

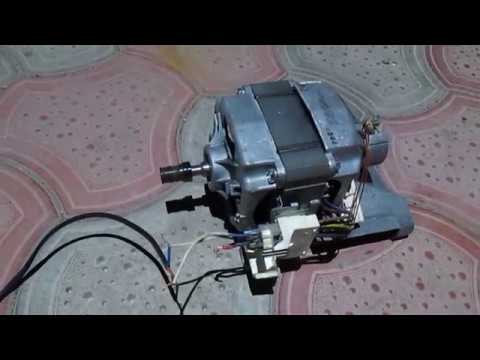

Подключаем, проверяем.

Вал мотора крутиться в левую сторону.

Как изменить направление вращения?

Нужно просто поменять местами провода щеток ротора между собой и все. Вот так это будет выглядеть на схеме:

Крутиться в другую сторону.

Можно также сделать переключатель реверса и менять направление вращения вала когда нужно.Более подробную инструкцию по подключению двигателя к сети 220 В смотрите в видеоролике.

Если стиральная машина сломалась, то не стоит ее выкидывать — возможно подключение рабочего двигателя от старой стиральной машины.

Эта часть техники сможет послужить еще какое-то время.

Применений двигателю можно найти очень много.

Стиральные машины работают на двигателях, которые имеют различную конструкцию: коллекторного, асинхронного, электронного вида.

Перед тем как что-либо сделать из старого двигателя, его нужно снять. Для различных видов нужно выполнить свой набор действий.

Для всех видов двигателей, в первую очередь, нужно отключить технику от напряжения 220 В, канализационной сети и водопровода.

В отключенном состоянии машинка должна постоять не менее 10 часов. Конденсатор за это время успеет разрядиться. Только после этого двигатель можно доставать. Схема действий подробно описана ниже.

Асинхронный двигатель — провода, которые соединяют часть асинхронного мотора и конденсатор, отрезать не следует. Батарею нужно вытащить с двигателем.

У батареи вид может отличаться в зависимости от модели стиральной машинки. Это может быть коробка из металла, пластмассы, чаще всего герметизированная.

В ней находится конденсатор — один или несколько, которые между собой соединены параллельно.

Стоит внимательно рассмотреть, как соединены эл. мотор и батарея.

Схема подключения может отличаться. Обмотка может быть подключена в сеть 220 напрямую, а другая — через конденсатор. Существующая схема должна быть неизменной.

Ее нужно подключить к напряжению 220 В и начнется вращение асинхронного мотора.

Стоит быть осторожным — к элементам двигателя можно будет прикасаться только после того, как конденсатор разрядится.

Коллекторные — такие двигатели низковольтные. На их статоре установлены постоянные магниты и их подключают к постоянному напряжению.

На двигателе обычно бывает наклейка, на которой указано рекомендованное напряжение. Только такое напряжение нужно подключать к такому эл. мотору.

Электронный — мотор необходимо доставать из стиральной машинки вместе с блоком управления. На самом корпусе блока обычно указывают напряжение, к которому мотор нужно подключать.

Стоит быть внимательным при подаче напряжения — важно соблюдать полярность, так как реверс в таком виде моторов не возможен.

Случается, что двигатель сразу не запустится. В этом случае нужно найти дополнительные выводы. На них подается нуль или логическая единица. После этого начнется вращение двигателя.

Механический – с мотором может быть редуктор, который приводит в движение устройство реверса. На нем можно найти два вывода.

Ток, который определяется по наклейке на моторе, подключается к источнику. После этого двигатель начнет свое вращение. Частота вращения такого эл. мотора невысокая — всего 4-5 оборотов в минуту.

Чтобы подключить двигатель к переменному току, необходимо выполнить ряд действий:

• В наличии должен быть специальный прибор, которым определяют провода обмотки — тестер;
• Чтобы определить пару проводов, щуп тестера подключается к любому проводу, и поочередно проверяются остальные. Если при подключении тестер обозначил соединение, то именно эти два провода и есть пара. Соответственно вторые два провода также составляют пару;
• Две обмотки необходимо измерить на уровень сопротивления. Где показатель больше, та обмотка и является пусковой;
• От различных обмоток провода нужно соединить попарно, после чего подключить к напряжению 220 В;
  рекомендуется установить выключатель на провод пусковой обмотки.

Бывают случаи, когда нужно сменить направление вращения мотора. В этом случае выводы пусковой обмотки рекомендуется поменять местами.

При подключении мотора к напряжению 220 В через конденсатор или напрямую, следует быть очень внимательными. Перед выполнением работ по подключению двигатель нужно зафиксировать.

В таком положении он не будет сильно вибрировать. Безопасность себя и окружающих также крайне важна.

Вторая жизнь двигателя старой стиральной машинки

Рабочий двигатель старой стиральной машинки коллекторного типа можно использовать, сконструировав разнообразные полезные приборы. Некоторые из них рассмотрим в этой статье.

Точильный станок

Точильный станок — прибор полезный в любом хозяйстве.

Его может сделать любой мужчина, если в распоряжении есть рабочий двигатель от стиральной машины автомат «Индезит», «Аристон» или любой другой.

При креплении точильного камня к двигателю может возникнуть проблема — отверстие на камне может отличаться от диаметра вала эл. мотора.

В этом случае понадобится дополнительная деталь, которая вытачивается специально. Такой переходник сможет сделать любой токарь. Для этого ему нужно знать диаметр вала.

В наличии должен быть не только переходник. Должны присутствовать специальный болт, гайка, шайба.

Резьбу на гайке необходимо нарезать в зависимости от того, в какую сторону будет вращаться двигатель.

Для вращения по часовой стрелке резьбу необходимо нарезать левостороннюю, против часовой стрелки — правостороннюю.

Если сделать все наоборот, то камень будет слетать, так как работа будет идти на раскручивание.

Если есть гайка с резьбой, но она не подходит по своему направлению, можно изменить направление вращения. Для этого необходимо поменять местами провода обмотки.

После подключения рабочей обмотки к сети 220, пусковую пару необходимо подключить к рабочей катушке.

Второй конец нужно кратковременно приложить к выводу обмотки. Движение коллекторного эл. мотора начнется в одну из сторон.

После смены мест выводов пусковой обмотки направление двигателя сменится на противоположное.

Вращение двигателя можно поменять, не используя конденсатор. В этом случае после того, как рабочая обмотка будет подключена к 220 В, камень резко прокрутить в необходимую сторону.

Двигатель запустится и станок будет работать.

Не стоит использовать эл. моторы, имеющие высокую мощность. Для точильного станка вполне достаточно двигателя, который выдерживает напряжение 150-200В.

Наждачный камень должен вращаться с частотой не более 3000 оборотов в минуту. Если частота вращения будет выше, есть риск того, что точильный камень разорвется.

Если использовать такой станок дома, то специалисты рекомендуют использовать мотор с частотой 1000 оборотов в минуту.

Самодельный точильный станок необходимо обеспечить дополнительными элементами, которые защитят работающего за ним человека от пыли, частиц камня.

В качестве кожуха может выступать кусок металла, имеющий толщину около 2 мм.

Вибростол

Применив мотор от стиральной машинки автомат «Аристон», «Ардо» или другой модели, можно сконструировать вибростол.

Он пригодится, если в планах есть устройство для создания плитки. Ею можно выложить двор в своем доме, садовые дорожки.

Вибростол — конструкция несложная. Он состоит из ровной плиты, которая скреплена подвижными соединениями с основанием. Движение коллекторного мотора приводит в движение плиту.

В результате из бетона в формах выходит воздух, качество плитки улучшается.

Положение коллекторного мотора должна определять схема. Если установить эл. мотор не в то место, то стол не сможет работать правильно, качественной плитки не получится.

Бетономешалка

Двигатель от старой машинки можно использовать для создания бетономешалки. Такое изделие не подойдет для промышленных объемов, но вот для нужд собственного двора вполне приемлемо.

Чтобы стиральную машину превратить в бетономешалку, понадобится не только двигатель, но и бак.

В емкость бака активаторного типа нужно вставить две лопасти по своему внешнему виду похожими на букву «П», предварительно убрав из него стандартный «родной» активатор.

Лопасти соорудить просто. Достаточно взять стальную полосу, толщина которой около 5 мм, отрезать от нее необходимое количество, согнуть и две лопасти расположить так, чтобы они составляли прямой угол.

Когда лопасти готовы, их необходимо присоединить к баку через отверстие, где ранее был активатор.

Отверстие в баке, через которое сливалась вода, необходимо закрыть. Если все получилось сделать правильно, можно приступать к подключению двигателя.

В зависимости от того, какой объем бетона планируется замешивать, выбирается мощность двигателя. Если нужно будет замесить небольшое количество, то можно установить мотор однофазный.

Если объемы будут больше, то стоит установить эл. мотор от стиральной машинки более мощный.

Не стоит забывать и о ременной передаче, которая была в машинке. Ее рекомендуется заменить на редуктор. Он понизит обороты двигателя, в то же время обороты будут низкими.

Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило,
основой любой стиралки есть ее электродвигатель, который может найти свое применение и
после разборки стиралки на запчасти.

Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость
оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.

Вот лишь несколько идей удачного применения электродвигателя от стиралки:

• Точильный («наждачный») станок для заточки ножей и мелкого домашнего и садового инструмента.Двигатель устанавливают на прочном основание, а на вал закрепляют точильный камень или наждачный круг.

• Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей. А возможно вы занимаетесь производством силиконовых форм, для этого также нужен вибростол.

• Вибратор для усадки бетона. Самодельные конструкции которых полно в интернете, вполне могут быть реализованы с применением небольшого двигателя от стиральной машинки.

• Бетономешалка. Вполне подойдет такой двигатель и для небольшой бетономешалки. После небольшой переделки, можно использовать и штатный бак от стиральной машинки.

• Ручной строительный миксер. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон.

• Газонокосилка. Отличный вариант по мощности и габаритам для газонокосилки на колесах. Подойдет любая готовая платформа на 4-х колесах с закрепленным в центре двигателем с прямым приводом на «ножы» которые будут находится снизу. Высоту газона можно регулировать посадкой, например, поднимая или опуская колеса на шарнирах по отношению к основной платформе.

• Мельница для измельчения травы и сена или зерна. Особенно актуально для фермеров и людей занимающихся разведением домашней птицы и другой живности. Также можно делать заготовки корма на зиму.

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно
подключить двигатель от стиральной машинки.

Виды двигателей

В стиральных машинках разных поколений и стран производства, могут быть и разные типы
электродвигателей. Как правило это один из трех вариантов:

Асинхронный .
В основном это все трехфазные двигатели, могут быть и двухфазными но это большая редкость.
Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД.
Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин.

Коллекторный.
Двигатели которые пришли на смену большим и тяжелым асинхронным устройствам.
Такой двигатель может работать как от переменного так и от постоянного тока, на практике он будет вращаться даже от автомобильного аккумулятора на 12 вольт.
Двигатель может вращаться в нужную нам сторону, для этого нужно всего лишь сменить полярность подключения щеток к обмоткам статора.
Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент — вот лишь небольшая часть преимуществ такого типа двигателей.
К недостаткам можно отнести износ коллекторного барабана и щеток и повышенный нагрев при не столь продолжительной работе. Также необходима более частая профилактика, например чистка коллектора и замена щеток.

Инверторный (бесколлекторный)
Инновационный тип двигателей с прямым приводом и небольшими габаритами при довольно не малой мощности и высоком КПД.
В конструкции двигателя все так же присутствует статор и ротор, однако количество соединительных элементов сведено к минимуму. Отсутствие элементов подверженных быстрому износу, а так же низкий уровень шума.
Такие двигателя стоят в последних моделях стиральных машин и их производство требует сравнительно больше затрат и усилий что конечно же влияет на цену.

Схемы подключения

Тип двигателя с пусковой обмоткой (старые/дешевые стиралки)

Для начала нужен тестер или мультиметр. Нужно найти две соответствующие друг другу пары выводов.
Щупами тестера, в режиме прозвонки или сопротивления, нужно отыскать два провода которые между собой прозваниваются, остальные два провода автоматически будут парой второй обмотки.

Дальше следует выяснить, где у нас пусковая, а где – рабочая обмотки. Нужно замерить их сопротивление: более высокое сопротивление укажет на пусковую обмотку (ПО) , которая создает начальный крутящий момент. Более низкое сопротивление укажет нам на обмотку возбуждения (ОВ) или другими словами — рабочую обмотку, создающую магнитное поле вращения.

Вместо контактора «SB» может стоять неполярный конденсатор малой емкости (около 2-4 мкФ)
Как это обустроено в самой стиралке для удобства.

Если же двигатель будет запускаться без нагрузки, то есть, не будит на его валу шкива с нагрузкой в момент запуска, то такой двигатель может запускаться и сам, без конденсатора и кратковременной «запитки» пусковой обмотки.

Если двигатель сильно перегревается или греется даже без нагрузки непродолжительное время, то причин может быть несколько. Возможно изношены подшипники или уменьшился зазор между статором и ротором в следствие чего они задевают друг друга. Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно — дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно. При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя.

В кнопке контакт «SB» строго должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка, в противном случае пусковая обмотка может сгореть.

В момент запуска кнопку «SB» зажимают до момента раскрутки вала на полную (1-2 сек.), дальше кнопка отпускается и напряжение на пусковую обмотку не подается. Если необходим реверс — нужно сменить контакты обмотки.

Иногда в такого двигателя может быть не четыре, а три провода на выходе, в таком случае две обмотки уже соединены в средней точке между собой, как показано в схеме.
В любом случае разбирая старую стиралку, можно присмотреться как там был подключен в ней ее двигатель.

Когда возникает необходимость реализовать реверс или сменить направления вращения двигателя с пусковой обмоткой, можно подключить по следующей схеме:

Интересный момент. Если в двигателе не использовать (не задействовать) пусковую обмотку, то направление вращения может быть всевозможным (в любую из сторон) и зависить, например, от того в какую сторону провернуть вал в тот момент когда подключается напряжение.

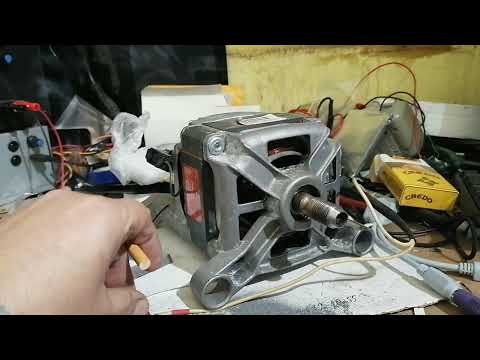

Коллекторный тип двигателя (современные, стиралки автомат с вертикальной загрузкой)

Как правило это коллекторные двигатели без пусковой обмотки, которые не нуждаются и в пусковом конденсаторе, такие двигатели работают и от постоянного тока и от переменного.

Такой двигатель может иметь около 5 — 8 выводов на клемном устройстве, но для работы двигателя вне стиральной машинки, они нам не понадобятся. В первую очередь нужно исключить ненужные контакты тахометра. Сопротивления обмоток тахометра составляет примерно 60 — 70 Ом.

Также могут быть выведены и выводы термозащиты, которые встречаются редко, но они нам так же не понадобятся, это как правило нормально замкнутый или разомкнутый контакт с «нулевым» сопротивлением.

Дальше подключаем напряжение к одному из выводов обмотки. Второй ее вывод соединяют с
первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Двигатель должен заработать и вращаться в одну сторону.

Чтобы изменить направление движения двигателя, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки.

Такой двигатель можно проверить автомобильным аккумулятором на 12 вольт, не боясь при этом «спалить» его из за того что неправильно подключили, спокойно можно и
«поэкспериментировать» и с реверсом и посмотреть как двигатель работает на малых оборотах от низкого напряжения.

Подключая к напряжению 220 вольт, имейте в виду что двигатель резко запустится с рывком,
поэтому лучше его закрепить неподвижно чтоб он не повредил и не замкнул провода.

Регулятор оборотов

Если возникает необходимость регулирования количества оборотов, можно воспользоваться
бытовым регулятором освещения ().Но для этой цели нужно подбирать такой диммер который по мощности будет с запасом больше мощности двигателя, или же потребуется доработка, можно из той же стиральной машинки извлечь симистор с радиатором и впаять его на место маломощной детали в конструкции регулятора освещения. Но здесь уже нужно иметь навыки работы с электроникой.

Если же вам удастся найти специальны диммер для подобных электродвигателей то это будет
самым простым решением. Как правило их можно подыскать в точках продажа систем вентиляции и используются они для регулировки оборотов двигателей приточных и вытяжных систем вентиляции.

Как подключить мотор от стиральной машины автомат: схема

Стиральная машина – невероятно полезная вещь в хозяйстве, но, как и любая другая вещь, со временем устаревает и перестает удовлетворять требованиям потребителя. Большинство людей выбрасывают или продают свою стиральную машину. Но можно разобрать ее и использовать мотор от стиральной машины-автомат в хозяйстве. Однако тут у большинства людей появляется следующая трудность, связанная с подключением мотора от стиральной машины.

Подключаем мотор

Где можно использовать мотор?

Поскольку мотор от любой стиральной машины (Индезит, Бош) имеет большую мощность и обеспечивает вращательные движения, самым распространенным способом применения является сборка электрического наждака – вещь, не менее полезная в хозяйстве, способна быстро и качественно затачивать как ножи, так и садовые инструменты. Сделать его довольно просто, достаточно к вращающейся детали закрепить точильный камень.

Реже собираются такие приспособления, как промышленный миксер. Является незаменимым предметом при строительстве в малых и средних масштабах. Однако в большинстве случаев возникает следующий вопрос: как подключить мотор от стиральной машины к электросети?

Схема подключения мотора

Неподготовленному человеку подключение мотора от стиральной машины может показаться чрезвычайно сложным делом. Чтобы избежать излишних трудностей, необходимо сначала ознакомиться со схемой двигателя стиральной машины. На ней подробно описаны все провода и детали с их предназначением.

Еще одной сложностью может оказаться следующее: большое количество проводов, которые сложно совместить со схемой. Для этого потребуется сравнить предоставленную схему с колодкой, в которую заключены все провода.

Назначения проводов

Разобравшись, где находится лицевая сторона у колодки, нужно рассмотреть все провода. Стандартно количество проводов равно 6, трех разных цветов. Однако в некоторых моделях может быть до 10 штук.

По стандарту рассматривая колодку с лицевой стороны, слева направо можно увидеть парные провода. Два провода от тахогенератора. Реже три, если стоит датчик Хола. Правее находится два провода другого цвета, отходящие от щеток ротера. Далее идет два провода, идущих от статора. Реже используется три провода (третий является частью обмотки статора). В редких случаях крайними правыми проводами являются выводы термозащиты. Поэтому важно их не перепутать с проводами от статора. Для наглядности представлена схема мотора от стиральной машины Индезит.

Какие провода необходимо выделить?

Сперва нужно получить доступ к проводам, как это показано на фото. Для этого можно разобрать колодку, но можно пойти и более простым путем, обрезав все провода у ее основания. В дальнейшем нам потребуется только два провода, идущие к щеткам ротера. Также потребуется два провода, идущие к статору.

Следующей трудностью станет то, что в каждой модели стиральной машины-автомат цвета проводов могут быть различными. Однако производитель должен придерживаться правила расположения проводов в колодке. Но нельзя полностью полагаться на это, поэтому для определения нужно воспользоваться мультиметром.

Переключив прибор на измерение сопротивления, нужно касаться одним щупом провода, а вторым искать его пару. Для лучшей ориентации можно изначально найти провода тахогенератора. При их нахождении прибор выдаст сопротивление в 70 Ом. Нахождение этой пары упростит задачу. Поскольку в большинстве случаев остальные провода будут идти парами, друг за другом. Однако прозвонить остальные пары, во избежание ошибок, не помешает.

Подключение мотора стиральной машины

После того как нужные пары проводов найдены, остается их зачистить и правильно соединить. Для корректной работы мотора стиральной машины от сети 220 В нужно использовать крайние провода каждой пары для соединения их с розеткой. Для этого можно использовать вилку. Подойдет любая вилка, купленная в магазине электротоваров. Соответственно она разбирается, и зачищенные провода накладываются на каждую клемму. Если купленная вилка оказалась некачественной или дешевой, то скорее всего в ней не будет колечка для закрепления контакта. Поэтому о нем придется позаботиться самостоятельно. В противном случае есть большая вероятность того, что контакты со временем отойдут, и придется разбирать вилку.

Затем необходимо соединить оставшиеся два провода от разных пар. Одним из самых простых способов является скручивание зачищенных проводов друг с другом и обмотка их изолентой. Однако такой способ является далеко не практичным, поскольку ограничивает функциональные возможности мотора. Лучшим вариантом является соединение концов этих проводов перемычкой. Таким образом появляется возможность изменить направление движения мотора стиральной машины. Особенно востребован этот момент при использовании мотора в качестве строительного миксера или шлифовальной установки.

Сложности в установке переключателя

Поскольку лучше всего делать прибор многофункциональным изначально, во избежание последующих переделок будет рассмотрено два способа установки переключателя.

1. Первый способ является весьма примитивным. Выше было описано подключение мотора и использование перемычки. При перекидывании перемычки с одного провода на другой (провод, с которого перекинули перемычку, и новый провод, соединенный ею, должны быть одного цвета). При этом подключение к сети для данного цвета также должно иметь возможность переключения с провода на провод. Это возможно осуществить при помощи еще одной перемычки. Плюсом данной конструкции является простота в исполнении. Минусом является неудобный процесс самого переключения.
2. Второй способ основан на задействовании переключателя. При определенной позиции рычага переменный ток подается по разным линиям. Следовательно, мотор вращается в другом направлении. Способ более сложный и требует больших знаний и времени на создание. Но при этом в полной мере открываются все функции мотора автоматической стиральной машины.

Подключение двигателя стиральной машинки, реверс, регулятор оборотов

В стиральных машинах чаще всего из строя выходит автоматика, на втором месте подшипники и резинотехнические изделия. Двигатель – самый надежный узел, его используются при изготовлении различных домашних станков. Но для этого надо уметь изменять направление вращения и регулировать скорость.

Что требуется

• Тумблер с двумя группами контактов 220 В 15 А, приобрести его можно на Али Экспресс.

• Регулятор оборотов 400 Вт 220 В 50 Гц, также берите на Али Экспресс.

• Электродвигатель от автоматической стиральной машинки, подойдет почти любой марки.

• Отрезки проводов различного цвета, желательно синего (ноль) и коричневого (фаза).

• Потребуется изолента, для установки мощного радиатора купите новый и тюбик теплопроводящей пасты.

• Для проверки схемы соединения рекомендуется пользоваться обыкновенным тестером или хотя бы индикатором.

Подключение двигателя

Внимательно осмотрите клеммники снятого двигателя. На нем есть шесть выводов: два контакта идут к датчику оборотов (таходатчику) и по два контакта с обмоток ротора и статора.

Тахометр нам не нужен, его не трогаем, надо подключить только двигатель.

Все однофазные двигатели такого типа подключаются одинаково. Выход обмотки статора надо присоединить к входу обмотки ротора. Оставшиеся два конца присоединяются к нулю и фазе. Нет разницы, какая именно обмотка будет первой, а какая второй.

Определите выходы обмоток на разъеме. Пользоваться надо тестером, один контакт постоянно держите на клемме, а второй по очереди прикладывайте к остальным. Если прибор показал короткое замыкание, то две клеммы присоединены к одной обмотке.
В нашем случае к одной обмотке подключен нижний и второй сверху контакты, а ко второй клемма над нижним и третья сверху. Соответственно, нам надо перемычкой соединить второй и третий верхние контакты. Сделайте перемычку и выполните соединение. Для гарантии опять прозвоните, теперь у вас короткое должно показывать между двумя оставшимися клеммами.

К двум оставшимся присоедините напряжение 220 В, если все в норме – двигатель начнет вращаться.

Подключение реверса

Как выше упоминалось, для изменения направления вращения необходимо поменять местами подключения одной из обмоток между собой.

И двигатель начнется вращаться в другую сторону. Проверьте правильность соединения, поменяйте местами провода на клеммнике согласно описанной схеме, включите напряжение. Направление вращения двигателя должно измениться на противоположное.

Контакт, на который подавалась фаза, надо соединить со входом второй обмотки. Напряжение попадает на освободившуюся клемму, положение ноля не меняется. Изменение порядка подключения можно делать щелчками тумблера.

Переверните тумблер вверх ногами, на днище есть обозначения каждого выхода и схема их соединения в левом и правом положении переключателя.
Для облегчения понимания нарисуйте элементарную схему соединения: две обмотки и два контакта переключателя. Средние контакты по очереди присоединяются/отсоединяются к двум боковым. Подключение элементарное.

Одну обмотку соедините с крайним нижним контактом и свяжите ее перемычкой с крайним верхним. Вторую обмотку подключите к средней клемме, пусть таким образом в нашем примере будет присоединена обмотка статора.

Теперь сталось подключить ротор. Один контакт тумблера должен подключаться к выходу обмотки ротора, а второй напрямую к нулевому проводу питания.
Если все понятно, то приступайте к соединению. Сделайте по диагоналям перемычки между крайними клеммами. Один средний вывод тумблера подключается к нулю, а второй ко второй обмотке.
Присоедините все провода и еще раз проверьте правильность схемы. Средние контакты: один к нулю питания, другой к обмотке статора. Второй конец этой обмотки подключается сразу к фазе питания (коричневый провод).
Контакты по диагоналям должны иметь перемычки, провода от них идут на вторую обмотку (ротора). Перед включением обязательно проверьте тестером изменения короткого замыкания при переключении тумблера.

Тщательно заизолируйте контакты, проверьте функциональность двигателя. При переключении направление вращения должно меняться. Категорически запрещается менять направление движения до полной остановки ротора.

Регулятора оборотов, моя доработка

Если вы покупали недорогую китайскую продукцию, то надо обязательно сделать ревизию устройства. Достаньте из корпуса начинку и обратите внимание на симистор. В лучшем случае на нем очень маленький радиатор, не могущий эффективно отводить тепло. В худшем случае вообще ничего нет.

На новом радиаторе нарежьте резьбу М3, отрегулируйте его длину по размерам корпуса. Намажьте поверхность симистора термопастой и закрепите подготовленный радиатор. Соберите регулятор.

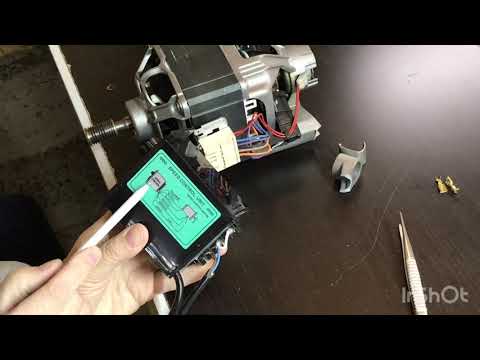

Подключите регулятора

Осмотрите устройство. Сзади на корпусе есть планка с разъемами и штекер с клеммами. Каждый контакт подписан.

Найдите на входе ноль, фазу и землю (если у вас в доме есть заземление). К ним подключается питание, в нашем случае ноль и фаза (земли нет).
Теперь следует найти выход ноля и фазы с регулятора. На крышке должна быть подробная схема с указанием назначения каждого выходного провода и его цвета.
На купленном регуляторе желтый – земля, два синих – на датчик тахометра, красный – фаза. Белый и зеленый взаимозаменяемые, но для этого надо менять положение перемычки. В нашем случае задействован зеленый. Определяется соединение прозванием выводов тестером.
Подключите синие провода к таходатчику на клеммнике двигателя. На примере к средней клемме тумблера присоединен ноль (зеленый), а к свободному контакту обмотки фаза (коричневый). Желтые провода на клеммнике присоединены к тахометру. Подайте напряжение на регулятор скорости и проверьте работу двигателя на всех режимах и скоростях.

На корпусе устройства есть специальное отверстие для регулировки режимов вращения переменным резистором. С его помощью меняется шаг изменения оборотов, вращение ротора будет начинаться не рывком, а почти с нуля. Выставьте нужные режимы.

Заключение

Любые электромонтажные работы следует делать в строгом соответствии с ПУЭ. Если вы не можете расшифровать эти три буквы без помощи интернета, то не стоит рисковать своим здоровьем.

Смотрите видео

Схема управления двигателем от стиральной машины автомат

Каждый пользователь знает, что электродвигатель является искусственным сердцем любой бытовой техники, и именно он вращает барабан стиральной машины. Каждого домашнего мастера интересует вопрос: возможно ли подключение двигателя от стиральной машины к другому устройству самостоятельно? Сделать это не так уж сложно, даже для человека абсолютно не знакомого с основами электротехники. Значит, его можно использовать для хозяйственных нужд. Есть много различных идей, как использовать и заново подключить двигатель от вышедшей из строя стиральной машины автомат. Вариантов использования чрезвычайно много, все они основаны на возможностях мотора от стиральной машины вращать различные насадки или приводить в действие вспомогательные механизмы.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Подключение двигателя от старой стиральной машины
• Регулятор оборотов электродвигателя без потери мощности
• Схема подключения двигателя от стиральной машины и их виды
• Подключение двигателя от старой стиральной машины
• Сколько оборотов делает двигатель стиральной машины
• Схема подключения двигателя от стиральной машины и их виды
• Как регулировать обороты двигателя от стиральной машины

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить мотор стиральной машины к 220в. Схема+пояснение

Подключение двигателя от старой стиральной машины

Connexion :. Accueil Contact. Plateforme de blogs. Суть в следующем: два года назад мой любимый сынулька разбил молоточком панель управления стиральной машины. Регулирование оборотов Диммером света. В гостях у Самоделкина! Плата регулируемого блока питания DIY Kit. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат 5.

Самоделки из двигателя от стиральной машины видеоподборка, фото, схемы Регулятор оборотов двигателя от стиральной машинки автомат. Как подать импульс на открытие симистора на нужное время для поддержания оборотов в нужном количестве. Схема похожая хотелось хоть примерный алгоритм работы управления двигателем.

Поэтому я применяю простой самодельный регулятор оборотов без потери мощности. Регулятор оборотов коллекторного двигателя от стиральной машины. Плата на ТДАшке? Коллекторные моторы делают возможной плавную регулировку скорости вращения барабана, а также достижение при отжиме больших оборотов. Ремонт стиральных машин. Запчасти в Москве и Подмосковье, подключение и установка. С проблемой регулировки оборотов электродвигателя приходится сталкиваться довольно часто: это работа с различными электроинструментами, приводами швейных машинок, прочими электроприборами на производстве и в быту.

Установка, регулировка и уход. Сервисный тест и коды ошибок стиральных машин Indesit серии Moon Число оборотов. Каталог брендов, установка, ремонт вытяжек, причины поломок. Инновационные системы в стиральных машинах. Почему не включается холодильник: диагностика и ремонт холодильников Вестфрост Чашковый пакет как гарантия надежного использования бассейнов ru vrsl-realtyru Как отбелить тюль в домашних условиях?

Большой выбор сушильно стиральных машин как комплектов так и в Только проверенные Ев ru festimaru Стиральная машина SAMSUNG WWKEW FestimaRu руб Новая Стиральная машина Samsung WWKEW В экспл уатации не был Есть вмятина с левой боковой стороны стирки, если смотреть на двери смфото Гарантия производителя, есть товарная накладная Возможен торг Вид товара Бытовая техника T — ru mytoolingru Электрокультиваторы как сделать самому T — Как подключить двигатель от старой стиральной машины через конденсатор или без него Самодельный наждак из двигателя стиральной машинки Самодельный генератор из двигателя от стиральной машины Подключение и регулировка оборотов коллекторного ru sim-studioru Стиральная машина кг Siemens — купить в интернет-магазине T windows- Купить стиральную машину Siemens кг — выгодные цены и официальная гарантия в нашем интернет-магазине техники Сименс Бесплатная доставка и подключение в Москве!

Читайте отзывы, скачивайте инструкции, руководство и схемы установки стиралок кг Siemens ru sim-studioru Стиральная машина кг Siemens — купить в интернет-магазине T windows- Купить стиральную машину Siemens кг — выгодные цены и официальная гарантия в нашем интернет-магазине техники Сименс Бесплатная доставка и подключение в Москве!

Читайте отзывы, скачивайте инструкции, руководство и схемы установки стиралок кг Siemens ru sim-studioru Узкие стиральные машины Siemens — купить в интернет-магазине T windows- Узкие стиральные машины Siemens можно устанавливать в любом месте ванной или кухни Благодаря своим габаритам, они не занимают Современные технологии Сименс разработали специальный способ, при котором белье в стиральной машине смачивается водой быстро и ru sim-studioru Стиральные машины с сушкой Siemens — купить T windows- Стиральные машины с сушкой Siemens — выгодные цены и официальная гарантия в нашем интернет-магазине техники Сименс Бесплатная доставка и подключение в Москве!

Читайте отзывы, скачивайте инструкции, руководство и схемы установки Siemens ru electroncenterru Можно ли сдать стиральную машину обратно в магазин? Скидка на комплект! Бесплатная доставка от Общие характеристики стиральной машины : Состояние как новая!

Бесплатная доставка от р Общие характеристики стиральной машины : Состояние как новая! Поймай свою машину! Сколько он примерно будет стоить?

Регулятор оборотов электродвигателя без потери мощности

Модуль представляет собой небольшую плату со всеми необходимыми элементами для обвязки и построенную на микросхеме TDAc. Необходимым условием для подключения является наличие таходатчика тахогенератор , который позволяет обеспечить обратную связь электродвигателя с микросхемой. При нагрузки двигателя, частота оборотов начинает падать, что фиксирует таходатчик, который дает команду микросхеме увеличить напряжение и наоборот, когда нагрузка ослабевает — напряжение на двигатель падает. Таким образом данная конструкция позволяет поддерживать постоянную мощность коллекторного двигателя при изменении частоты вращения ротора. Данный модуль хорошо подходит к электродвигателю от стиральной машины автомат. В сочетании двух устройств, легко можно сделать своими руками: Токарный станок по дереву, Фрезерный станок, Медогонку, Газонокосилку, Гончарный круг, Дровокол, Наждак, Сверлильный станок, Корморезка и другие устройства где необходимо вращение миханизмов.

Подключаем двигатель от стиральной машины автомат . без труда можно запустить любой двигатель напрямую от электросети без применения электронной схемы управления и для этого не надо запоминать.

Схема подключения двигателя от стиральной машины и их виды

Как подключать двигатель стиральной машины? Если у вас остался двигатель от старой стиральной машинки, то его не стоит выбрасывать. Этот электрический прибор еще послужит вам не один год. Главное, найти ему применение. К примеру, из него можно сделать неплохую точильную установку для заточки ножей, ножниц и топоров. Однако очень важным в этом деле является вопрос, как подключать двигатель стиральной машины к сети переменного тока напряжением вольт? Необходимо сразу же отметить, что этот движок имеет несколько чисто конструкционных особенностей, которые дают возможность обойтись без дополнительных электрических схем и деталей. К примеру, нет необходимости в установке пусковой обмотки и пускового конденсатора.

Подключение двигателя от старой стиральной машины

Устройство обеспечивает стабильность частоты вращения коллекторного двигателя с установленным на его валу тахогенератором — датчиком оборотов. Подстроечным резистором TR1 задают начальный режим вращения. Резистор R21 определяет ток защиты от перегрузки и его сопротивление подбирается исходя из параметров конкретного электродвигателя. Лежит двигатель, от стиральной машины уже несколько лет, что можно сделать из него. Сделать можно:Наждак — в хозяйстве найдет применение, заточить сверло, подправить зубило и т.

Забыли пароль? Изменен п.

Сколько оборотов делает двигатель стиральной машины

By admin , August 16, in Обсуждение материалов с сайта. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Отчитываюсь: Была собрана схема в варианте с биполярным транзистором Проверялась с двигателем Ватт, rpm.

Схема подключения двигателя от стиральной машины и их виды

Connexion :. Accueil Contact. Plateforme de blogs. Суть в следующем: два года назад мой любимый сынулька разбил молоточком панель управления стиральной машины. Регулирование оборотов Диммером света. В гостях у Самоделкина! Плата регулируемого блока питания DIY Kit.

Коллекторный тип двигателя (современные, стиралки автомат с . Нужна схема подключения двигателя от стиральной машины. .. напрямую от электросети без применения электронной схемы управления и для.

Как регулировать обороты двигателя от стиральной машины

Все началось с того что меня попросили собрать схему регулятора скорости вращения электродвигателя. Схема есть из интернета, двигатель от старой стиральной машины. Немного подумав, решил взяться за эту работу.

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно. Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД.

Ваш email:.

Двигатель — сердце стиральной машины. Это устройство вращает барабан во время стирки. В первых моделях машин к барабану крепили ремни, которые выступали в роли приводов и обеспечивали движение емкости, наполненной бельем. С тех пор разработчики заметно усовершенствовали этот агрегат, отвечающий за превращение электроэнергии в механическую работу. Моторы этого типа состоят из двух частей — неподвижного элемента статора , который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан. Вращается двигатель в результате взаимодействия переменного магнитного поля статора и ротора. Асинхронным этот тип устройства назвали потому, что он не способен достичь синхронной скорости вращающегося магнитного поля, а следует за ним, как бы догоняя.

Стиральным машинам, как впрочем и любым бытовым приборам, свойственно ломаться. И хорошо, если случившуюся поломку можно исправить малыми финансовыми затратами. Но увы, бывают случаи, когда чинить стиральную машину нет никакого смысла, так как проще и дешевле купить новый агрегат.

Как подключить однофазный электродвигатель на 220 Вольт- схемы, инструкции

В прошлой статье Я рассказывал как подключить и запустить двигатель на 380 Вольт в однофазной электросети 220 В. Сейчас Я расскажу о том, как подключить однофазный электродвигатель от сломавшейся стиральной машины, пылесоса  и т. д.  Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. п.

Схема подключения коллекторного электродвигателя на 220 Вольт

В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. Он   успешно запускается и работает в однофазных сетях без лишних пусковых устройств.

Для того, что бы подключить коллекторный электромотор, необходимо соединить между собой перемычкой два конца №2 и №3, один идущий от якоря, а второй от статора. А оставшиеся 2 конца присоединить к электропитанию 220 Вольт.

Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе.

Может быть мотор и 2 скоростным, тогда со статора будет выходить 3 конец с половины его обмотки. При подключении  к нему уменьшится скорость вращения вала, но при этом увеличивается риск нарушения изоляции при запуске мотора.

Для изменения направления вращения необходимо поменять местами концы подключения статора или якоря.

Схемы подключения однофазных асинхронных электродвигателей

Если в однофазных электродвигателях была бы только одна обмотка в статоре, тогда внутри него электромагнитное поле было бы пульсирующим, а не вращающимся. И запуск произошел бы только после раскручивания вала рукой. Поэтому для самостоятельного запуска асинхронных двигателей  добавляется  вспомогательная обмотка или пусковая, в которой фаза при помощи конденсатора или индуктивности оказывается сдвинутой на 90 градусов. Пусковая обмотка и толкает ротор электродвигателя  в момент включения. Основные схемы включения изображены на рисунке.

Первые две схемы рассчитаны на  подключение пусковой обмотки на время запуска мотора, но не более 3 секунд по продолжительности. Для этого используется реле или пусковая кнопка, которую необходимо нажать и удерживать пока не запустится мотор.

Пусковая обмотка может подключаться через конденсатор, или в очень редких случаях через сопротивление. В последнем случае обмотка должна быть намотана по бифилярной технологии, т.е сопротивление является частью обмотки. Оно увеличивается в ней за счет длины провода, но при этом индуктивность катушки не меняется.

В третьей самой распространенной схеме конденсатор постоянно включен к сети при работе электродвигателя, а не только на время его запуска.

Что бы определить какие провода идут на каждую из обмоток, сначала вызваниваем их по парам, а затем меряем сопротивление каждой по этой инструкции. У пусковой обмотки сопротивление всегда будет больше (обычно около 30 Ом), чем у рабочей обмотки (чаще всего  в районе 10-13 Ом).

Подбирать конденсатор необходимо по потребляемому току мотором, например для I = 1.4 А потребуется конденсатор емкостью  6 мкФ.

Как подключить электродвигатель стиральной машины

В современных стиральных машинах могут стоять либо коллекторные или трехфазные двигатели. Последние можно запустить только при помощи электронного пуск-регулирующего устройства, которое необходимо будет достать со стиральной машины и переделать схему на ручной запуск. Но для этого надо хорошо разбираться в радиотехнике.

Коллекторный двигатель же двигатель от стиральной машины подключить очень просто. Как правило на колодку подключения выходит 6-7 проводов, не считая на заземление корпуса.

Два провода идут с тахометра, которые не будут использоваться. И по паре проводов выходит со статора и якоря (ротора). Так же иногда может выходить еще один конец с половины обмотки.

Вызваниваем пары обмоток и соединяем перемычкой между собой конец роторной с началом статарной обмотки. На начало роторной подключаем один конец электропитания и другой- на конец статарной.

Если необходимо подключение второй скорости, тогда один конец электропитания подключаем к выходу с половины обмотки. У нее будет меньше сопротивление, чем у целой.

Иногда на колодку подключения еще может выходить дополнительно пара контактов от термозащиты.

В старых стиральных машинах советского образца стояли простые асинхронные электродвигатели с пусковой обмоткой. Для их запуска рекомендую использовать соответствующее реле от стиральной машины, которое устанавливается только вертикально по указателю на корпусе. Подключение производится по этой схеме.
А можно запустить и по другой схеме только с рабочим конденсатором, подключенным к пусковой обмотке.

Проверка работоспособности

Для того, что бы проверить правильность собранной схемы необходимо включить электродвигатель и дать ему поработать сначала  одну минуту, а затем около 15. Если двигатель горячий, то причинами может быть:

1. Изношенность, загрязненность или зажатость подшипников.
2. Большая ёмкость конденсатора, отключите его и запустите двигатель рукой, если он перестанет греться- уменьшите емкость конденсаторов.

Мощность двигателя стиральной машины автомат

Приобретая агрегат для стирки белья, покупатель чаще всего обращает особое внимание на способ закладки белья, класс стирки, материал, из которого изготавливается барабан, и его вместительность. Однако про немаловажный элемент, именуемый двигателем, забывать тоже не следует. Основной параметр, однозначно уточняющийся при покупке – мощность двигателя стиральной машины.



Виды электрических моторов

Двигатель стиральной машины преобразовывает электрический вид энергии в механический, обеспечивая вращение барабана. Существует три типа моторов для стиральных машин –автомат:

• асинхронные моторы – бывают двух- и трехфазными. Мощность таких моторов для стиральных машин достигает 180 – 360 Вт, число их оборотов не слишком большое – до 2 800 за минуту в процессе отжима и около 300 – во время процесса стирки;
• коллекторные электродвигатели – могут функционировать не только от постоянного, но и от переменного тока. Отличаются небольшими размерами, обороты двигателя можно регулировать с помощью электроники. Основной недостаток заключается в щетках, которые при эксплуатации истираются, и их периодически приходится менять. Мощность коллекторного двигателя достигает 380 – 800 Вт, якорь вращается с частотой 11 500 – 15 000 оборотов за одну минуту;
• бесколлекторные – их еще называют инверторными. Такие моторы впервые стали известны в 2005 году, когда компания Lg начала их монтировать на своих машинах для стирки белья. Основное различие состоит в том, что для соединения мотора и барабана ременной привод не требуется, все происходит напрямую. Этот тип двигателей наиболее компактный, конструктивно простой, отличается наибольшим значением КПД. Мощность таких эл. двигателей не уступает приведенным выше образцам, количество оборотов в процессе выжимания белья составляет 1 600 – 2 000 за минуту.



Как энергопотребление зависит от значения мощности мотора

Для упрощения вопроса разберемся, какое количество электроэнергии в киловаттах мотор вашей машины способен намотать за час работы. Эти данные интересуют нас чаще, а какая именно мощность самого двигателя – вопрос второй.

Считается, что энергопотребление устройства для стирки вещей формируется из:

• потребленного мотором электричества, который в процессе работы может меняться с учетом выполняемых операций;
• значения водонагревательного устройства, средний показатель которого составляет 1.7 – 2.9 кВт. И количество потребляемой энергии будет зависеть от выставленного температурного режима воды;
• мощи насоса, составляющей 24 0 40 Вт, чего вполне достаточно, чтобы сливать жидкость;
• суммарного значения мощности лампочек, модуля, датчиковых устройств, которое достигает 5 – 10 Вт.

Потребляемое значение мощности стиральной машины определяется по режиму «хлопок», во время активации которого температурный режим воды составляет шестьдесят градусов, а барабан загружен максимально. По такому показателю машине присваивается уровень энергоэффективности, для обозначения которого используются литеры латинского алфавита.

От мощности двигателя будет зависеть, сколько оборотов выполнит барабан за отжим. Это число отражается в классе отжима СМА. Машины, регулятор мощности моторов которых позволяет им выполнять 1 600 оборотов в минуту, относятся к группе «А». Но это не значит, что приобретать следует именно такие варианты – даже на режиме в 1 000 оборотов белье отлично отожмется.



Мощность двигателей различных моделей СМА

На стиральных машинах от разных изготовителей устанавливаются электрические двигатели, отличающиеся не только стоимостью, но и техническими параметрами. Вот основные устройства:

• МОТОР CESET MCA 52/64-148/AD9 – такие двигатели устанавливаются на машинах Индезит и Hotpoint-Ariston, уровень мощности их при 11 500 оборотах достигает 430 Вт;

• МОТОР CESET MCA38/64-148/CY15 – моторы для агрегатов от компаний Канди, Zerovatt и Hoover. При 360 Вт они выдают 13 000 оборотов;

• МОТОР CESET CIM2/55-132/WHE1 – электрические двигатели этой серии можно найти на стиральных агрегатах с показателем мощности 800 Вт и количеством оборотов 17 000. Примеры устройств – Whirlpool и Bauknecht;

• WELLING HXGP2I.05 WASHING – очередной вариант двигателя для Индезит, так же встречается на Вестел. При отжимании мощность составляет 300 Вт, во время стирки она снижается в десять раз;

• Elecronic Control Motor Haier HCD63/39 – такой мотор можно увидеть на Канди или Haier показатель мощности его равен 220 Вт, число оборотов – 13 000;

• HXGP2I Welling Electronic Control Motor – моторы этой марки ставят на устройства для стирки вещей от компании Самсунг и Ардо, мощность их не превышает 300 Вт.

Многие интересуются, можно ли на современных двигателях выполнять регулировку, и как увеличить мощность агрегата? Как понизить обороты, чтобы не нарушить работоспособность? В этом случае необходимо подключить тахогенератор, передающий число витков на микросхему регуляторного устройства, координирующего весь процесс посредством термистора.



Заключение

Сегодня в СМА двухфазные электрические двигатели не применяются. Подобные моторы устанавливались на более старых стиральных машинах – Малютка, Фея, Рига, Вятка. К этой же категории относится и стиральная машина Сибирь. На многих из них устанавливались еще однофазные моторы AER 16, успешно зарекомендовавшие себя до начала 2000-х годов.



Стиральная машина WJ1408NTP|Фронтальная загрузка | 8 кг

Перейти к содержанию Перейти к справке по специальным возможностям

• Стиральная машина с фронтальной загрузкой, 8 кг, двигатель с прямым приводом, 6 движений, изображение белого цвета, вращающееся на 360 градусов, WJ1408NTP, миниатюра 1
• +4

URL-адрес скопирован в буфер обмена.

Добавьте товары в свой список желаний MYLG

компонент-objOtherMaterialAlert

*emiMsg*

компонент-предыдущий-префикс

$*rPrice*

$*rPromoPrice*

$*rPrice*

*discountMsg*

MSRP

$*rЦена*

Цены см. у дилера

*obsMemberShipLinkStart*

OBS_MEMBERSHIP_MSG $*membershipPrice*

*obsMemberShipLinkEnd*

OBS_CHEAPERPRICE_MSG $*дешевле*

*рекомендуетсяEmiMsg*

Рекомендуемая производителем розничная цена

$

Цены см. у продавца

OBS_MEMBERSHIP_MSG $*рекомендованная цена членства*

$*rЦена*

$*rPromoPrice*

$*rЦена*

*сообщение о скидке*

$

Цены см. у дилера

Элегантный дизайн и удобный сенсорный интерфейс

Сенсорное управление отличается цельным и элегантным дизайном, который привносит в дом нотку изысканности. Каждая модель в линейке оснащена сенсорной панелью управления
, расположенной под углом для максимальной видимости.

Награжден и проверен

Бренд № 1 в мире по продажам бытовой техники для стирки 2 года подряд
(кроме Китая)

Инвертор DD для мощной стирки с меньшим уровнем шума

Благодаря технологии LG Inverter Direct Drive двигатель напрямую подключается к барабану без использования ремня или шкива. В результате второстепенные механические детали рассеивают меньше энергии, что снижает потребление электроэнергии, повышает производительность и долговечность стирки, а также снижает шум и вибрацию.

*1 год гарантии на детали и сборку, а также дополнительная 9-летняя дополнительная гарантия, применимая только к определенной детали.

ОПТИМАЛЬНАЯ СТИРКА для тканей с 6motion DD

Технология 6 Motion DD обеспечивает оптимальное сочетание движений для каждого типа ткани. Таким образом, он обеспечивает мощную стирку с меньшими повреждениями.

Посмотреть фильм полностью

Smart Diagnosis™

Smart Diagnosis™ от LG — это быстрый и простой способ устранения неполадок без вызова технического специалиста. Просто позвоните в службу поддержки клиентов LG и положите телефон на устройство. Затем устройство связывается с компьютером, который в течение нескольких секунд диагностирует проблему и предлагает немедленное решение.

Размеры

Сводка

• Емкость

  8 кг

• Размеры (Ш x В x Г, мм)

  600 х 850 х 560

• USP1

  Инверторный двигатель с прямым приводом

• USP2

  6Движение

Посмотреть все характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Стирка

  8 кг

  об/мин

  1400 об/мин

• Двигатель с прямым приводом

  Да

  6 Движение

  Да

• Светодиодный дисплей

  Да

  13 программ

  Да

• Двусторонняя металлическая дверь

  Да

  10 лет гарантии на двигатель с прямым приводом

  Да

• Интеллектуальная диагностика™

  Да

  Цвет

  Белый

• Размеры (Ш x В x Г), мм

  600 х 850 х 560

ИНФОРМАЦИЯ О СООТВЕТСТВИИ

downloadFile.ldwf» data-flag=»» data-downtime=»» data-opentime=»»>
• Дополнительная информация о соответствии

Что говорят люди

0 / 5

Общий рейтинг

Написать отзыв

* Обязательное поле

Рейтинги *Обязательное поле

• 1
• 2
• 3
• 4
• 5

0 / 5

Обязательное поле

Заголовок *Обязательное поле

Заголовок обязателен.

Осталось символов: 40 / 40

Просмотр *Обязательное поле

Требуется просмотр. Ваш отзыв слишком короткий.

Осталось символов: 5000 / 5000

Правила написания

Пожалуйста, держите свой обзор сосредоточенным на продукте. Воздержитесь от упоминания конкурентов, цен, других продуктов, веб-сайтов, «спама» или рекламы. Не включайте личную информацию, непристойности или злобные комментарии. Не пишите об установке или обслуживании клиентов: вместо этого свяжитесь с нами.

Вы бы порекомендовали этот товар друзьям?

• Да
• №

Требуется проверка.

Псевдоним *Обязательное поле

Псевдоним обязателен. Запрошенный псевдоним уже существует.

Пароль *Обязательное поле

Требуется пароль. Требуется 6-значный пароль. Введенный пароль не соответствует требованиям.

Пароли должны содержать от 8 до 16 символов и содержать как минимум 1 прописную букву, 1 строчную букву и 1 цифру.

Электронная почта *Обязательное поле

Требуется учетная запись электронной почты. Адрес электронной почты недействителен.

Я согласен с политикой защиты данных. *Обязательное поле политика чтения

Проверка соглашения не проверяется.

* Ставки * /5

* Автор *

* Время *

Я рекомендую этот продукт

Я не рекомендую этот продукт

* Название *

* Обзор *

Этот обзор удален

Это отзыв удален администратором

Я рекомендую этот продукт

Я бы не рекомендовал этот продукт

Редактировать Удалить

Спасибо за отзыв! Ваш отзыв проходит модерацию и может появиться через несколько дней.

Будьте первым, кто оставит отзыв об этом продукте

Вы уже оставляли отзыв. Спасибо!

компонент-обновление-псевдоним-описание *Обязательное поле

ВОПРОСЫ? ПОЗВОЛЬТЕ НАМ ПОМОЧЬ

Вид ВДЖ1408НТП Поддержка продукта

• Регистрация продукта Узнать больше

• Руководства Узнать больше

• программное обеспечение и прошивка Узнать больше

• Справочная библиотека Узнать больше

• Видеоуроки Узнать больше

• Гарантия Узнать больше

• Приложения LG Узнать больше

Найти локально

Выбрать странуJordanIraqLebanon

Геолокация не поддерживается для этого браузера/ОС.

pdp-где-модальный-текст

*obsMemberShipLinkStart*

OBS_MEMBERSHIP_MSG $*siblingMembershipPrice*

*obsMemberShipLinkEnd*

Сравнить

0

Сравнить 0

У вас есть продукты, готовые к сравнению

Нажмите «очистить все», чтобы начать добавлять продукты из новой категории.

Стиральная машина с прямым приводом или с ременным приводом — что лучше?

Если вы искали стиральную машину, возможно, вы слышали о термине Direct Drive technology .

Почему вокруг этой технологии так много шумихи. Стоит ли это хайпа? Давайте узнаем больше о технологии прямого привода и о различиях между стиральными машинами с прямым приводом и ременным приводом в этой статье.

Каждая стиральная машина нуждается в системе привода для вращения барабана. Сердцем приводной системы является двигатель. Передача мощности вращения от двигателя к валу барабана может осуществляться либо через ремень, либо вы можете напрямую соединить вал двигателя с валом барабана.

Таким образом, в стиральных машинах есть два типа приводов.

• Система ременного привода
• Система прямого привода

Давайте узнаем об основах обеих систем привода, чтобы лучше различать их.

Содержание

Что такое система ременного привода?

Все традиционные стиральные машины используют этот тип привода. Двигатель расположен в стороне от оси барабана.

Мощность передается с помощью ремня. Поскольку мощность должна пройти расстояние, всегда есть потеря мощности. Это одна из основных причин, почему традиционные стиральные машины потребляют больше энергии.

В системах ременного привода использовалось больше механических деталей. Эти детали отвечают за вращение барабана стиральной машины по часовой стрелке и против часовой стрелки.

Чем больше механических деталей, тем выше вероятность поломки. Фактически, вам нужно заменить ремень через пару лет использования, так как он может легко повредиться.

Система ременного привода также производит больше шума, так как в ней больше движущихся частей. Чем больше движущихся частей, тем больше трение, а чем больше трение, тем больше шум.

Так как мотор расположен в стороне от оси барабана, балансировка стиральной машины — большая головная боль из-за смещения центра тяжести. Производители должны использовать механизм балансировки веса, чтобы решить проблему распределения веса.

Преимущества системы ременного привода

• Ремонт и обслуживание ремня очень просты, так как вам не нужно открывать двигатель
• Несложная конструкция системы привода
• Стоимость единицы продукции значительно ниже, чем у стиральных машин с прямым приводом

Недостатки системы ременного привода

• Создает много шума
• Потери мощности из-за передачи мощности через ремень
• Необходимость замены ремня через каждые 2-3 года
• Проблема балансировки веса из-за расположения крепления двигателя
• Потребляйте больше энергии

Что такое система прямого привода?

Система прямого привода исключает ремень из системы привода. Двигатель установлен непосредственно под барабаном стиральной машины. Больше никаких потерь мощности, так как вал двигателя напрямую соединен с валом барабана.

В системе прямого привода обычно используются бесщеточные двигатели, которые не издают больше шума. А поскольку в системе прямого привода меньше механических частей, вероятность механических поломок меньше. Меньшее количество механических частей также означает низкий уровень шума.

Приводной двигатель расположен в центре стиральной машины. Так что развесовка хорошая. Машины не будут автоматически скользить во время работы, как в случае со стиральными машинами с ременным приводом.

Одной из проблем системы прямого привода является стоимость ремонта, если что-то пойдет не так. Поскольку это сложная система с множеством датчиков, вам придется заплатить солидный счет, если вы попросите техника отремонтировать вашу стиральную машину.

Стоимость стиральной машины с прямым приводом намного выше, чем у стиральных машин с ременным приводом. Но поскольку машина с прямым приводом потребляет меньше энергии и воды, если вы сохраните машину на пару лет, эксплуатационные расходы будут низкими.

Стиральные машины с прямым приводом часто поставляются со многими другими передовыми технологиями, такими как инверторные двигатели, которые могут сэкономить до 40 % счетов за электроэнергию

Преимущества системы с прямым приводом

• Очень мало шума
• Мало движущихся механических частей. Таким образом, меньше шансов отказа
• Лучшая балансировка веса благодаря двигателю, установленному в центре
• Потребляйте меньше электроэнергии, так как потери мощности практически отсутствуют
• Нет необходимости в частом техническом обслуживании
• Двигатели с прямым приводом могут работать с более высокой скоростью вращения шпинделя
• К двигателю прямого барабана можно подключить большой барабан
• Часто поставляется с инверторным двигателем для большей экономии энергии
• Потребляет меньше воды
• Более быстрый цикл стирки благодаря высокая скорость шпинделя
• Использование бесщеточного двигателя для снижения шума

Недостатки системы прямого привода

• Первоначальные инвестиции будут больше
• Стоимость ремонта больше
• Вероятность повреждения двигателя при утечке воды в барабан

Вывод: какая из стиральных машин с прямым или ременным приводом лучше?

Прямой привод определенно лучше с точки зрения шума, производительности стирки и энергопотребления. Хотя первоначальная стоимость высока, если вы сохраните стиральную машину на пару лет, дополнительные затраты можно легко возместить.

Но если вы ограничены в средствах, то единственным вариантом будет стиральная машина с ременным приводом. Но ценовой разрыв между стиральными машинами с ременным и прямым приводом сокращается.

У вас остались вопросы о стиральных машинах с ременным и прямым приводом? Если да, то пишите в комментариях, с удовольствием отвечу.

Вам также может быть интересно прочитать: Руководство по покупке стиральных машин

Часто задаваемые вопросы (FAQ)

Система прямого привода доступна только в стиральных машинах с фронтальной загрузкой?

Почти все стиральные машины с фронтальной загрузкой действительно используют двигатель с прямым приводом, но это не означает, что стиральные машины с вертикальной загрузкой не могут использовать систему с прямым приводом. Многие стиральные машины с вертикальной загрузкой в ​​Индии оснащены системой прямого привода.

Во всех инверторных стиральных машинах используется система прямого привода?

Обязательно нет. См. Система прямого или ременного привода для передачи мощности. Это не имеет ничего общего с тем, как генерируется мощность вращения.

Инверторный механизм — это функция двигателя, которая регулирует скорость двигателя в зависимости от загрузки белья.

Именно поэтому инверторные стиральные машины потребляют меньше электроэнергии. Но инверторный механизм не имеет ничего общего с лучшим приводом или прямым приводом.

Но дело в том, что большинство стиральных машин с прямым приводом оснащены инверторным двигателем. Когда вы покупаете стиральную машину с системой прямого привода и инверторным двигателем, стоимость будет слишком высока.

Лучшие стиральные машины с прямым приводом в Индии в 2021 году [ Обзор ]

Люди все больше перегружены выбором, а технологии продолжают завоевывать рынок. В настоящее время у нас есть новая тенденция технологии прямого привода.

Итак, я начну обзор лучших стиральных машин с прямым приводом в Индии. Я также порекомендую некоторые из лучших моделей, которые вы можете купить.

Кроме того, мы также обсудим, как именно работает эта технология и чем она отличается от стиральной машины с ременным приводом. Я позабочусь о том, чтобы вы очень быстро получили ответы на все свои вопросы…

Давайте погрузимся!

Содержание

1. Что такое стиральная машина с прямым приводом?
2. Недостатки покупки стиральных машин DD
3. Лучше ли прямой привод, чем ременный?
4. 1) Стиральная машина LG 9 кг с сушкой
5. 2) Полностью автоматическая стиральная машина LG 8 кг 5 Star
6. 3) Инвертор Samsung 8 кг Полностью автоматическая
7. Лучше ли стиральная машина с прямым приводом?
8. Какая стиральная машина с прямым приводом лучше?
9. Прямая передача лучше ременной?
10. Как пользоваться стиральной машиной LG с прямым приводом?
11. Вердикт:-

Обзор :-

И после нескольких часов исследований я предлагаю вам взглянуть на эту конкретную модель LG. Я нашел его самым надежным, а также получил большинство отличных отзывов. Однако, если у вас меньше членов семьи, вы можете рассмотреть эту последнюю модель с автоматической фронтальной загрузкой.

В целом, как мы видим, стиральные машины с ременным и прямым приводом имеют свои преимущества и недостатки. Мы обязательно подробно обсудим.

Двигатель с прямым приводом — это скорее технологический прогресс. Цель этой технологии — отсортировать вещи с точки зрения энергоэффективности, шума, вибрации и общей производительности.

С другой стороны, если вы выберете технологию ременного привода, это также следует считать мудрым решением.

Теперь, чтобы понять, как эти технологии могут быть полезны с точки зрения отдельного человека, давайте разберем их…

Распродажа

Полностью автоматический инвертор LG 8,0 кг 5 Star…

(2065)

Распродажа

Полностью автоматический инвертор LG 6,0 кг 5 Star. ..

(2488)

Распродажа

Полностью автоматический инвертор LG 7 кг 5 Star Wi-Fi…

(328)

Распродажа

Полностью автоматический инвертор LG 9 кг 5 Star Wi-Fi…

(277)

Что такое стиральная машина с прямым приводом?

В традиционных двигателях главный двигатель соединяется с барабаном машины с помощью ремней, пластин и шкивов.

Итак, когда начинается цикл стирки. Есть несколько движущихся частей, которые активируются и начинают двигаться. Процесс включает в себя ременные шкивы вместе с барабанами.

Естественно, машина будет вызывать значительный шум и вибрацию, если в ней будет несколько движущихся частей.

Однако в технологии прямого привода главный двигатель машины соединен непосредственно с барабаном.

Этот процесс в конечном итоге уменьшает количество движущихся частей, что приводит к снижению вибрации и шума.

Кроме того, благодаря этой технологии весь блок становится более прочным, энергоэффективным, а также обеспечивает бесшумный, но эффективный цикл стирки.

Теперь вы можете подумать, что прямой привод должен быть идеальным выбором. Это не неправильное решение; однако есть немного того, что вам нужно знать, прежде чем сделать окончательный выбор.

Кроме того, я поделился изображением выше. Он наглядно покажет, как выглядит двигатель, когда он соединен ремнями, пластинами и шкивами. С другой стороны, вы увидите технологию прямого привода.

Недостатки покупки стиральных машин DD

Хотя я не думаю, что это действительно недостатки. Тем не менее, я все еще хочу установить правильные ожидания, чтобы вы инвестировали в правильный выбор.

Погружаемся!

Во-первых, технологии прямого привода имеют более высокую цену по сравнению с технологией DD.

Чем больше размер барабана, тем больше операций он может выполнять одновременно. В этой технологии двигатель размещается за барабаном. Следовательно, это уменьшает пространство барабана.

Тем не менее, некоторые модели поставляются с большими барабанами, чтобы избежать каких-либо компромиссов в отношении количества.

Традиционный ременный привод также может быть достойной покупкой; причина в том, что технология DD является относительно новой на рынке.

Хотя мы и не видим полностью нового, просто не так много квалифицированных техников, что приводит к увеличению стоимости обслуживания и ремонта.

Тем не менее, LG предоставляет чрезвычайно полную гарантию на двигатели. Итак, я бы сказал, что это может свести на нет этот недостаток.

Теперь я прикреплю видео ниже, которое поможет вам понять факты об этой технологии в реальном времени, взгляните на нее!

Лучше ли прямой привод, чем ременный?

Теперь, при общем сравнении, я бы сказал, что обе технологии того стоят. Даже ременный привод хорошо работает без каких-либо перерывов в обслуживании.

Однако у технологии DD есть много преимуществ, давайте обсудим их все.

Как уже говорилось, в системах DD двигатель подключается непосредственно к барабану. Таким образом, он действует как единственная подвижная часть, что снижает вибрацию.

Не сказал бы, что вибрации не будет; тем не менее, он, безусловно, будет в определенной степени уменьшен.

В поиске шума опять же применяется та же философия, поскольку будет только одна движущаяся часть. Естественно, уровень шума меньше по сравнению с ременным приводом.

Чем чаще используются запчасти, тем больше потребляется энергии. Таким образом, комбинированная подвижная часть в системе DD также значительно экономит электроэнергию.

Статор машины содержит 3-фазные обмотки, а ротор содержит несколько прочных магнитов. Эти двигатели работали на переменном трехскоростном фазном переменном токе.

Ну, это слишком технически, чтобы вдаваться в подробности, суть в том, что эти двигатели меняют направление вращения и могут работать на любой скорости вращения. Следовательно, это делает их гораздо более сложными и надежными.

Системы DD чрезвычайно компактны и требуют меньше места по сравнению с технологией BD.

Кроме того, они очень прочные и не подвержены воздействию суровых условий.

Рекомендуем прочитать — Bosch против машин IFB

Лучшие модели стиральных машин с прямым приводом

Распродажа

Полностью автоматический инвертор LG 8,0 кг 5 Star…

(2065)

Распродажа

Полностью автоматический инвертор LG 6,0 кг 5 Star. ..

(2488)

Распродажа

Полностью автоматический инвертор LG 7 кг 5 Star Wi-Fi…

(328)

Распродажа

Полностью автоматический инвертор LG 9 кг 5 Star Wi-Fi…

(277)

До сих пор мы обсуждали плюсы и минусы стиральных машин с прямым приводом, если вы ищете дополнительное преимущество, как указано выше.

Я бы сказал, дерзайте, это определенно стоит ваших денег. С учетом сказанного, я просмотрел сотни моделей в этой категории.

Ниже я приведу рекомендуемый список моделей, которые вы можете купить. Кроме того, я рассмотрю их все вместе с плюсами и минусами.

Начинаем!

1) Стиральная машина LG 9 кг с сушкой

27 отзывов

LG Инверторная полностью автоматическая стиральная машина с фронтальной загрузкой, 9 кг, сушилка (F4J8VHP2SD. AESPEIL, Luxury Silver, встроенный нагреватель)

Эта модель LG, безусловно, является комбинацией «все в одном». Несмотря на то, что цена немного высока, она стоит своих денег.

Машина оснащена технологией прямого привода 6 Motion. Это означает, что вы можете выбрать идеальную программу стирки в зависимости от типа ткани.

В машине используется интеллектуальная паровая технология True LG. Он активирует освежение паром, смягчитель пара, защиту от аллергии и обеспечивает идеальную стирку, в то же время делая одежду свободной от аллергенов.

Интеллектуальные функции диагностики помогут вам быстро обнаружить проблему, вы даже сможете устранить незначительные неполадки, чтобы получить быстрое решение.

Он имеет отличную функцию Smart ThinQ WIFI и отлично подходит для людей, которым нравится многозадачность. Теперь вы можете управлять и получать доступ к циклу стирки из любой точки дома.

Стиральная машина LG с фронтальной загрузкой совместима с мини-технологией двойной стирки LG. Вы получите доступ к двум отдельным барабанам: основному барабану и другому мини-барабану для быстрой стирки.

Функция «Турбостирка» идеальна для тех, у кого всегда мало времени. Он сочетает в себе фильтрующее движение и распыление воды.

После включения этой функции время стирки может быть сокращено до 59 минут без ущерба для качества.

Самое главное, машина сочетает в себе сушилку и стиральную машину. Это означает, что одежда готова к носке после сушки без необходимости размещать ее на бельевой веревке.

Высокая скорость отжима (об/мин) составляет 1400 об/мин. Кроме того, вы получаете двухлетнюю комплексную гарантию на устройство в целом и десять лет на устройство.

PROS

• Отличное качество сборки
• Dryser Dryser Combo
• Turbo Wash Feature
• ДВИНГОВАЯ СОВЕТА
• 6 DITICE TECHNOLATE
19 LG
• 6 DITIC ThinQ WIFI
• Надежность бренда
• Отличные отзывы и послепродажное обслуживание

Минусы

• Дорогой

Обзор Источник –

---

2) LG 8 кг 5 Star Полностью автоматический

Распродажа

631 отзыв

LG 8 кг 5 Star Inverter Wi-Fi Полностью автоматическая стиральная машина с фронтальной загрузкой (FHT1408ZWL, Luxury Silver, Steam)

Это второе место в нашем списке. LG в целом лидирует в сегменте стиральных машин благодаря своему превосходному развитию и качеству.

Вместимость этой машины 8 кг, что идеально подходит для семьи среднего размера или до 5 членов семьи.

Самая первая функция, которую я собираюсь представить в этой модели, — это технология DD, которую мы обсуждали.

Если в вашем регионе часто бывают перебои с электричеством, то это идеальный вариант для вас. Машина автоматически запускается с того места, где она была оставлена ​​во время отключения электроэнергии.

Он имеет встроенный нагреватель, который может нагревать воду до 60 градусов, что позволяет легко удалять стойкие пятна и аллергены.

Вы также можете отключить панель управления с помощью функции блокировки от детей, чтобы убедиться, что настройки остаются в безопасности.

Как и в предыдущей модели, в этой машине используется технология 6 движений. Вы можете удобно выбрать любую программу стирки в зависимости от типа ткани.

Барабан должен быть полностью свободен от бактерий, микробов, ржавчины, пыли или любых других загрязнений. В качестве материала используется чистая нержавеющая сталь.

Функция ухода за ребенком обеспечивает дополнительный уход за его одеждой. Машина может нагревать воду до 85 градусов по Цельсию, чтобы бак и барабан очищались эффективно.

Обладает высокой скоростью вращения 1200 об/мин и водонепроницаемой сенсорной панелью. Вы даже можете получить доступ к машинам с мокрыми руками.

Функция Smart Diagnosis позволяет обнаружить до 86 ошибок. Наконец, вы получаете 1 год гарантии на устройство и 10 лет на двигатель.

Pros

• Доступная цена
• Инверторная технология DD
• Водонепроницаемая сенсорная панель

• 9 Автозапуск 9 0 8004 Встроенный нагреватель0005
• Baby Care
• Чистая ванна
• .

  845 отзывов

  Инверторная полностью автоматическая стиральная машина с фронтальной загрузкой Samsung 8 кг (WW80J4243MW/TL, белая, встроенный нагреватель, экопузырь)

  Итак, вот и последняя из моих рекомендаций. Это одна из лучших моделей Samsung с отличными продвинутыми функциями.

  Вместимость машины 8 кг при скорости отжима 1200 об/мин. Поговорим об особенностях этой модели.

  Иногда жесткая вода может быть опасна для машины. Следовательно, Samsung предлагает керамические нагреватели, которые увеличивают срок службы и избегают образования накипи, чтобы гарантировать, что они полностью совместимы со стиральной машиной с жесткой водой.

  Цифровая инверторная технология использует прочные магниты для бесшумного, но эффективного процесса стирки. Кроме того, он снижает шум и вибрацию.

  Цифровая светодиодная панель довольно проста для просмотра деталей. Быстрая стирка поможет вам сэкономить много времени в цикле стирки.

  Разница только в названии; Функция интеллектуальной проверки помогает определить проблему в машине с помощью смартфона.

  Алмазный барабан от Samsung имеет мягкий завиток с гладкими ромбовидными ребрами. Вы даже можете отложить цикл стирки на 24 часа.

  Функция очистки барабана ECO помогает определить, нуждается ли барабан в очистке. Это также сохраняет стиральную машину свежей без использования агрессивных химикатов.

  Функция блокировки от детей очень полезна. Он блокирует все кнопки, чтобы гарантировать, что цикл стирки не будет изменен. Вы получаете два года гарантии на устройство и десять лет на двигатель.

  Pros

  • Excellent Brand
  • Digital Inverter Technology
  • Smart Check
  • Ceramic Heater
  • LED Panel
  • Great Design
  • Quick Wash
  • Eco Drum Cleaning
  • Удивительная постпродажная служба

  Минусы

  • Немного дорого

  Источник отзывов –

  ---

  Часто задаваемые вопросы!

  Стиральная машина с прямым приводом лучше?

  Да, эти машины производят меньше шума и вибрации. Кроме того, они также экономят электроэнергию и потребление воды.

  Какая стиральная машина с прямым приводом лучше?

  На рынке представлено множество моделей станков DD. Однако, на мой взгляд, LG пока лидирует.

  Прямая передача лучше ременной?

  Как обсуждалось в статье, технология прямого привода работает хорошо, поскольку барабан напрямую соединен с двигателем.

  Как пользоваться стиральной машиной LG с прямым приводом?

  Доступ к технологии DD довольно прост. Чтобы выполнить цикл только сушки, вам сначала нужно нажать кнопку питания, кнопку «Сушка», затем нажать кнопку «Пуск/Пауза», и все готово!

  ---

  Вердикт:-

  Надеюсь, вы ознакомились с потенциалом технологии прямого привода, используемой в стиральных машинах, в статье выше.

  На мой взгляд, я бы сказал, что они лучше по сравнению с системами BD. Тем не менее, они также надежны.

  В любом случае, оба выполняют только цикл стирки, просто речь идет о развитии технологий.

  В случае каких-либо сомнений или вопросов, не стесняйтесь упоминать об этом в разделе комментариев ниже. Буду рад помочь!

  ---

  Последнее обновление от 30 сентября 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

  Что такое стиральная машина с прямым приводом?

  Хотите купить стиральную машину? Одним из основных факторов, который следует учитывать, является технология, используемая в машине. Двигатели для стиральных машин бывают двух типов.

  1. Двигатели с ременным приводом
  2. Двигатели с прямым приводом
  Двигатели с прямым приводом

  Основное различие между двигателями с ременным приводом и двигателями с прямым приводом заключается в том, что первая конфигурация требует использования ремня для соединения двигателя с корыто. В технологии Direct Drive бак для стирки соединяется непосредственно с двигателем без использования ремней.

  Что означает технология прямого привода?

  Отсутствие ремней и шкивов для соединения двигателя с барабаном обеспечивает меньшее количество подвижных частей.

  Кроме того, такие стиральные машины имеют более короткие циклы стирки и более высокую эффективность . Да, можно возразить, что такая конфигурация может сделать машину громоздкой. Однако преимущество заключается в том, что это повышает общую эффективность машины.

  Двигатель постоянного тока с прямым приводом

  Одним из основных недостатков традиционных двигателей с ременным и шкивным приводом является то, что ремень имеет тенденцию изнашиваться после длительного использования.

  Кроме того, по мере того, как ремень теряет свою эластичность, он увеличивает нагрузку на машину, что приводит к увеличению энергопотребления . Кроме того, ремни подвержены износу и требуют замены.

  Связано: Стиральные машины с фронтальной загрузкой и с вертикальной загрузкой

  Чем полезна технология прямого привода?

  Технология Direct-Drive соединяет двигатель непосредственно с барабаном. Следовательно, барабан вращается в обоих направлениях сравнительно легче, чем двигатель с ременным приводом. Кроме того, поскольку в стиральных машинах с прямым приводом меньше подвижных частей,0250 низкая вибрация и меньше шума по сравнению.

  Инверторный двигатель с прямым приводом Lg

  Кроме того, двигатель потребляет меньше энергии, чем , и работает дольше. Таким образом, хотя стиральные машины с прямым приводом изначально дороги, в долгосрочной перспективе они экономят электроэнергию и воду.

  Связано: Моечная машина с мешалкой и крыльчаткой

  Преимущества технологии прямого привода

  Вот некоторые преимущества использования моечной машины с прямым приводом.

  • По сравнению с двигателями с ременным приводом, двигатели с прямым приводом производят меньше шума и вибрации.
  • Некоторые машины с прямым приводом оснащены бесщеточными двигателями для снижения уровня шума.
  • Ремни являются наиболее уязвимыми частями традиционной стиральной машины. Стиральные машины с прямым приводом не имеют ремней и, следовательно, требуют меньше ремонта и технического обслуживания. Кроме того, стиральная машина имеет увеличенный срок службы.
  • Благодаря двигателям с прямым приводом можно использовать ванны большего размера.
  • Двигатели с прямым приводом показывают лучшую скорость вращения. Таким образом, сокращается время сушки.
  • Как правило, стиральную машину нельзя разбалансировать. Однако двигатели с прямым приводом лучше приспособлены для работы с несбалансированными нагрузками и перегрузками.

  Связанные: Инверторные и неинверторные стиральные машины

  Недостатки технологии прямого привода

  В зависимости от того, с кем вы взаимодействуете, недостатки стиральных машин с прямым приводом различаются.

  • Люди считают стиральные машины с прямым приводом дорогими. Да, изначально они дороже, чем обычные машины, но двигатели с прямым приводом экономят средства из-за меньшего количества проблем с обслуживанием. Кроме того, на эти двигатели распространяется расширенный гарантийный период, покрывающий затраты на ремонт.
  • Стоимость ремонта стиральной машины с прямым приводом выше. В чем-то они правы, ведь ремонт машины влечет за собой разборку всей конструкции. В традиционной стиральной машине ремни наиболее подвержены повреждениям. Кроме того, вы можете снять двигатель, не разбирая барабан. Однако лучше всего то, что машины с прямым приводом ломаются не так часто, как машины с ременным приводом.

  Общее мнение таково, что электронные элементы управления в стиральных машинах с прямым приводом склонны к сбоям. Однако это не обязательно верно. Напротив, отчеты предполагают, что органы управления машин с прямым приводом очень надежны.

  Связанный: Типы барабанов стиральных машин

  Машины с прямым приводом, доступные в Индии

  Двигатели с прямым приводом доступны в стиральных машинах с вертикальной и фронтальной загрузкой. Некоторые из известных брендов — LG, IFB и Bosch.

  Является ли инверторная стиральная машина прямым приводом?

  Многие считают, что все инверторные стиральные машины имеют технологию Direct Drive. Нет, это неправда. Двигатели с ременным приводом есть и в стиральных машинах, работающих по инверторной технологии.

  Технология инвертора отличается от технологии прямого привода. Инверторная технология предусматривает разумное и надлежащее использование мощности для управления частотой вращения машины в зависимости от нагрузки. Технология Direct Drive предполагает подключение двигателя непосредственно к баку для стирки, что обеспечивает эффективную работу.

  Лучшие стиральные машины с прямым приводом в Индии {Стоит ли их покупать? }

  Я получаю много писем с вопросами о стиральных машинах с прямым приводом в Индии. Люди хотят знать, лучше ли они по сравнению с обычными машинами с ременным приводом. Если да, то какую стиральную машину лучше купить для дома? Поэтому я придумал эту статью, которая поможет ответить на все вопросы о машинах с прямым приводом и рекомендуемых моделях.



  Резюме:

  Стиральные машины с прямым приводом обеспечивают лучшую производительность по сравнению с сопоставимыми стиральными машинами с ременным приводом. Они более тихие, энергоэффективные и долговечные .

  Если говорить о моделях , то эта модель от LG будет моей личной рекомендацией. Обладает хорошей вместительностью и эффективными режимами стирки. LG предоставляет 2-летнюю комплексную и 10-летнюю гарантию на двигатель.

  Однако, если вы ищете машину немного меньшего размера (с точки зрения емкости), то вы можете рассмотреть это более новая модель 6,5 кг FHT1065SNL . То же самое доступно и на Flipkart, вы можете щелкнуть здесь, чтобы сравнить цены и предложения.



  Что такое стиральная машина с прямым приводом?

  Прямой привод — это система, в которой двигатель напрямую соединен с барабаном стиральной машины. Таким образом, повышается энергоэффективность и снижается шум и вибрации, которые обычно возникают при работе с обычными машинами.

  В обычных стиральных машинах барабан соединяется с двигателем с помощью шкива и ремня. Несмотря на то, что эта система развивалась, она все еще не так эффективна и надежна, как механизм DD (Direct Drive).

  Изображение выше поможет вам визуализировать два механизма. Тот, что слева, — это система DD, в которой двигатель напрямую соединен с барабаном. в то время как тот, что слева, использует обычный ремень и шкив.



  Лучше ли прямой привод, чем ременный?

  Несмотря на то, что машины с ременным приводом очень хороши и эффективно работают в течение многих лет, использование механизма с прямым приводом, безусловно, имеет некоторые преимущества. Некоторые из них указаны ниже:

  • Эффективное использование энергии: Поскольку двигатель напрямую подключен к барабану, в системах DD будут происходить меньшие потери энергии.
  • Микропроскальзывания: Как я уже говорил ранее, системы BD сейчас очень эффективны. Тем не менее, у вас наверняка будут микропроскальзывания. Эти проскальзывания будут увеличиваться по мере старения машины. Это не то, что средний клиент заметит изо дня в день.
  • Шум:  Стиральные машины, оснащенные технологией DD, производят сравнительно меньше шума по сравнению с машинами BD.
  • Вибрации:  Поскольку двигатель и барабан теперь работают как единое целое, количество вибраций, вызванных этим механизмом, уменьшается. Тем не менее, обратите внимание, что даже машины DD могут сильно вибрировать, если нагрузка в данный момент не отрегулирована или поверхность, на которой стоит машина, не выровнена должным образом.
  • Долговечность: Стиральные машины DD известны своей долговечностью. На них не так легко воздействуют внешние условия работы. В то время как стиральные машины с ременным приводом могут нуждаться в любви и заботе после нескольких лет эксплуатации.



  Недостатки стиральных машин DD:

  Недостатков у этой системы немного. Однако, если меня попросят придраться, я могу перечислить следующие недостатки:

  • Поскольку двигатель расположен за барабаном (см. изображение выше для справки), он уменьшает глубину, которую может иметь барабан. Но эти машины могут иметь барабан большего диаметра (поскольку освобождается дополнительное пространство внизу). Следовательно, этот недостаток можно в какой-то мере свести на нет.
  • Стиральные машины DD имеют тенденцию быть более дорогими по сравнению с обычными стиральными машинами с ременным приводом
  • Ремонт не может быть выполнен местным механиком и, следовательно, может быть дорогим. Однако обратите внимание, что LG предлагает 2-летнюю комплексную и потрясающую 10-летнюю гарантию на двигатель.

  Если вам все еще нужна помощь в понимании этой технологии, вы можете посмотреть это 10-минутное видео ниже. В противном случае вы можете сразу перейти к рекомендациям ниже.



  К настоящему моменту вы должны знать о преимуществах стиральных машин с прямым приводом по сравнению с их традиционными аналогами.

  Я считаю, что стоит заплатить немного больше за эти стиральные машины и наслаждаться годами бесперебойной и эффективной стирки.

  Итак, сейчас я перечислю три модели, которые, как мне кажется, удовлетворят требованиям большинства моих читателей.



  1. LG Fh3G6TDNL42 — 8 кг

  Это первая машина, которую я рекомендовал в сводном разделе выше. Он имеет хорошую грузоподъемность 8 кг и подойдет большинству индийских семей.

  Проверьте последние цены и отзывы пользователей – Amazon

  Основные характеристики:

  • Это полностью автоматическая стиральная машина с фронтальной загрузкой от LG
  • Стиральная машина имеет хорошую скорость сушки 1200 об/мин. Это поможет вам получить красивую сухую одежду. Полезно для людей, у которых в городе сильные и продолжительные муссоны.
  • Поставляется с простым в использовании цифровым дисплеем и несколькими предварительно запрограммированными циклами стирки, такими как уход за ребенком, быстрая стирка 30, уход за кожей и интенсивная стирка
  • Имеет встроенный нагреватель, который позволяет стирать одежду в горячей воде для идеальной очистки
  • Среди других примечательных особенностей: автоматический перезапуск (после отключения электроэнергии), блокировка от детей и прочный барабан из нержавеющей стали
  • LG предлагает комплексную 2-летнюю гарантию на продукт и 10 лет на мотор



  Вам может понравиться – LG или IFB – стиральную машину какой марки купить?



  2.

  LG FHT1265SNW — 6,5 кг

  Меньший по размеру и более бюджетный вариант для семьи из 2 человек. Это также одна из более новых моделей и, следовательно, имеет более современный вид.

  Проверить последнюю цену и наличие – Amazon | Flipkart

  Основные характеристики:

  • Снова полностью автоматическая стиральная машина с фронтальной загрузкой от LG. машина имеет больше циклов стирки и возможность стирки паром
  • Также оснащен технологией SmartThinQ NFC. Это поможет вам загрузить еще больше циклов стирки для различных требований.
  • Включает в себя все другие функции, упомянутые в стиральной машине выше

  Итак, хорошая современная стиральная машина с умными возможностями для небольшой семьи.



  3. LG F4J8VHP2SD Стиральная машина + сушилка – 9 кг

  Эта машина идеально подходит для людей, которые не сильно беспокоятся о бюджете и хотят купить лучший продукт, который может предложить рынок. Особенно продукт со встроенной сушилкой.

  Этот продукт представляет собой комбинацию стиральной машины и сушилки. Это поможет вам сэкономить место, и вам не нужно покупать два разных прибора в вашем доме.

  Для тех, кто не знает разницы между циклом отжима, предлагаемым обычной стиральной машиной, и сушилкой. Отжим только удаляет лишнюю воду с одежды, но не сушит ее полностью. Вам нужно будет повесить их на бельевую веревку, чтобы они полностью высохли.

  Сушка, с другой стороны, использует теплый воздух и комбинацию других технологий для полной сушки одежды. После этого вы можете сразу сложить их или начать использовать.

  Проверьте последнюю цену – Amazon | Flipkart



  Эта стиральная машина также оснащена SmartThinQ с технологией Wi-Fi и имеет максимальную скорость отжима 1400 об/мин.

  Вы также можете посмотреть видео ниже, чтобы узнать больше: Стиральная машина LG полезна или нет.

  Если у вас есть дополнительные вопросы о технологии или продуктах, которые я рекомендовал, не стесняйтесь обращаться ко мне, используя раздел комментариев ниже. Я постараюсь ответить на них, насколько мне известно.



  Полное руководство по использованию двигателя в стиральной машине

  Асинхронный двигатель с расщепленной фазой, однофазный двигатель, двигатель переменного и постоянного тока, технология прямого привода высокой мощности, инверторный двигатель, и этот список можно продолжить. Есть множество моделей, когда дело доходит до типа двигателя. Распространенная путаница заключается в том, какой двигатель используется в стиральной машине и как он работает. Общее представление о том, как работает двигатель стиральной машины, помогает определить проблему, которая может быть с двигателем в случае ремонта, и заказать правильное обслуживание у электрика.

  Двигатель стиральной машины постоянного или переменного тока?

  Двигатель переменного тока

  В последнее время домашние стиральные машины производятся с двигателями переменного тока. Популярной является конструкция двухскоростного однофазного двигателя с электромеханическим управлением и асинхронным двигателем переменного тока.

  Однако двигатели стиральных машин, выпускаемые в настоящее время, имеют несколько дополнительных функций. Они могут работать с высокой скоростью, большой мощностью и энергией, собирать данные и даже оставаться легкими. Желательным аспектом для производителей является запуск текущих моделей с требуемой эффективностью; по энергии, мощности и производительности является асинхронным двигателем переменного тока с электромеханическим регулятором с двухскоростным однофазным двигателем.

  Лучший ответ: Какой тип двигателя используется для стиральной машины?

  Наиболее распространенным типом двигателя для большинства стиральных машин является универсальный щеточный двигатель. Эти двигатели построены с управлением TRIAC или переключателем переменного тока Triode.

  Универсальный двигатель

  Широко используемые однофазные и двухфазные асинхронные двигатели имеют низкий крутящий момент. Набирают популярность новые модели двигателей с более высоким крутящим моментом, чем у асинхронного двигателя с расщепленной фазой и однофазного двигателя.

  Как работает двигатель стиральной машины? [Подробное руководство]

  Чтобы подробно разобраться в устройстве двигателя стиральной машины, вы можете обратиться к сертифицированному электрику. Электрик сможет помочь вам понять, какой двигатель используется в стиральной машине. В зависимости от типа двигателя вашей стиральной машины и самого барабана электрик сможет легко получить доступ к двигателю, чтобы проверить, как он работает, или в любом случае в этом отношении. Здесь у нас есть краткое описание того, как работают двигатели стиральных машин.

  1. Двигатель стиральной машины

  Универсальный двигатель электрической стиральной машины может работать как от сети переменного, так и постоянного тока. Хотя этот двигатель называют двигателем переменного тока, этот двигатель стиральной машины поразительно похож по управлению и конструкции на двигатель постоянного тока. Катушки возбуждения и якорь сконструированы так, чтобы чередоваться синхронно с питанием, благодаря чему этот универсальный двигатель и ток стиральной машины могут работать от сети переменного тока.

  Двигатель стиральной машины
  2. Катушка тахометра

  Катушка тахометра в двигателе стиральной машины находится за двигателем. Назначение катушки тахометра состоит в том, чтобы облегчить контроллеру стиральной машины определение оборотов двигателя стиральной машины. Как только вы выберете программу стирки для барабана, этот компонент соберет данные и обеспечит необходимую регулировку скорости двигателя стиральной машины.

  Катушка тахометра
  3. Характеристики двигателя

  Следует помнить об одной особенности универсальных двигателей для стиральных машин: они обладают высоким пусковым крутящим моментом, предназначены для работы на высоких скоростях, имеют малый вес и компактны. Этот двигатель, используемый в стиральной машине, также можно увидеть в большинстве бытовых приборов. Причина этого в том, что они просты и легки в управлении.

  Также важно отметить, что универсальные двигатели действительно шумят из-за коллектора. Установлено, что щетки в коллекторе изнашиваются и поэтому не используются в постоянно работающем оборудовании.

  Еще одна часть данных о двигателе стиральной машины заключается в том, что они работают в диапазоне менее 1000 Вт, что соответствует нормальной частоте электросети. Эта высокоскоростная и легкая конструкция делает этот двигатель желательным вариантом даже для простых повседневных бытовых приборов, таких как фены, пылесосы и блендеры.

  Тот же самый двигатель, который используется в стиральной машине и других бытовых приборах, также является желательным выбором для портативных устройств высокой мощности. Дрели, шлифовальные машины, дисковые и лобзиковые пилы являются популярными примерами портативного оборудования, которое работает с двигателем, используемым в стиральной машине.

  Мотор стиральной машины эффективно помогает вращать барабан как в прямом, так и в обратном направлении. Кроме того, специальная конструкция двигателя стиральной машины предназначена для увеличения скорости вращения барабана, чтобы он работал в соответствии с его числом оборотов в минуту. В современных моделях стиральных машин высокого класса также используются двигатели с частотным преобразователем.

  Что такое инверторный двигатель в стиральной машине?

  Технология инверторных двигателей позволяет двигателям работать с магнитной индукцией. Эта операция, выполняемая с помощью магнитной индукции, помогает избежать трения, вызванного щетками, которые используются в стандартных двигателях переменного тока стиральных машин. Стиральная машина с инверторным двигателем предлагает больше, делая меньше. В этом случае меньше вибрации и минимум шума. Это особенно касается сектора стирки и барабанного прядения.

  Инверторный двигатель

  Что такое стиральная машина с прямым приводом?

  Различные производители разработали специальные модификации стиральных машин для повышения их производительности. Вентиляторы, стиральные машины, асинхронные двигатели с расщепленной фазой, однофазные двигатели, энергоэффективность и т. д. — вот некоторые примеры областей, в которых технология была протестирована. Одним из таких секторов, где инженеры использовали технологию для улучшения работы двигателя, используемого в стиральных машинах, является прямой привод.

  Благодаря этой технологии двигатель стиральной машины напрямую подключается к баку. Когда бак предназначен для прямого соединения с двигателем стиральной машины, устройство будет работать с повышенной энергоэффективностью, но с меньшим уровнем вибрации и шума.

  1.Почему в стиральной машине используется универсальный двигатель?

  Универсальные двигатели для стиральных машин оказались идеальным выбором, который мог бы обеспечить то, что требовалось для бытовых стиральных машин. Универсальный двигатель также способен поддаваться электронному регулированию скорости. Также важно отметить, что универсальный двигатель, используемый в двигателе стиральной машины, предназначен для вращения барабана стиральной машины как вперед, так и назад. Это делается двигателем универсальной стиральной машины путем переключения обмотки возбуждения относительно якоря.

  Универсальный двигатель стиральной машины — это не что иное, как электродвигатель определенного типа, который может работать как от сети переменного, так и постоянного тока.

  2. В каких устройствах используются двигатели постоянного тока?

  Популярными бытовыми приборами, работающими от постоянного тока или двигателей постоянного тока, являются кондиционеры и холодильники. В этих двух бытовых приборах используются вентиляторы. Эти вентиляторы используются для подачи охлажденного или теплого воздуха. Двигатели постоянного тока действительно становятся известным выбором для электрических вентиляторов.

  3. Где находится двигатель стиральной машины?

  Двигатель, используемый в стиральных машинах, как и в большинстве других бытовых приборов, надежно упакован внутри устройства. Что касается двигателей стиральных машин, вы можете получить к ним доступ с задней стороны стиральной машины.

  В случае, если необходимо открыть стиральную машину для ремонта, чтобы улучшить ее работу, рекомендуется выбрать правильную службу поддержки клиентов. Практически все бренды оказывают помощь при любом ремонте; начиная прямо от двигателя до вентиляторов и барабана, используемого в стиральной машине. Электрик сможет помочь вам и безопасно получить доступ к двигателю.

  4. Используются ли в стиральных машинах бесщеточные двигатели?

  Текущие данные ясно показывают, что стиральные машины, доступные сегодня на рынке, оснащены бесщеточными двигателями. Высокоскоростная работа сочетается с высокой мощностью двигателя и нагрузки, двигатели стиральных машин бесщеточные.

  Почти все бытовые электроприборы в текущих сценариях изготавливаются с учетом эффективного контроля производимого шума. Несмотря на высокую скорость, крутящий момент, высокоскоростные вентиляторы, высокую скорость отжима или число оборотов в минуту в барабане и работу с большой нагрузкой, современные модели созданы для обеспечения желаемой работы, которая подходит покупателю. Даже блендеры изготавливаются с такими уникальными характеристиками, как легкие и бесшумные вентиляторы.

  Бесщеточные двигатели, используемые в стиральных машинах, обеспечивают минимальный уровень шума при работе двигателя стиральной машины. Бесщеточный двигатель также является более долговечным вариантом, который повышает и обеспечивает оптимальную производительность. Бесщеточный двигатель вместе с двигателем с прямым приводом является наиболее предпочтительным типом комбинации для большинства клиентов.

  5. Сколько оборотов в минуту у двигателя стиральной машины?

  Следует отметить, что крутящий момент важнее скорости. Частота вращения или скорость отжима барабана в большинстве стиральных машин установлена ​​в диапазоне от 1200 до 1400 об/мин. Этой высокой скорости вращения или скорости отжима барабана достаточно, чтобы обеспечить превосходную сушку любого типа стиральной машины. Ожидается, что скорость двигателя будет ниже 1500 об/мин, поэтому современные стиральные машины разработаны с учетом того же правила, которое применяется к скорости вращения барабана.
