Подключение трансформатора тока: инструкция + фото

Содержание

• 1 Определяем трансформатор
• 2 Определяем обмотку
• 3 Подключение трансформатора напряжения
• 4 Подключение трансформатора тока

Представьте себе, что у вас оказался трансформатор. Вы о нем совершенно ничего не знаете. Именно поэтому мы поместили эту статью, в которой расскажем, как подключить трансформатор. Подключение трансформатора – это достаточно сложный процесс, который выполнять должны только профессионалы. Здесь вы узнаете, какие операции необходимо проделать перед подключением трансформатора.

Для начала вам необходимо знать, что собою представляет это устройство. Трансформатор – это достаточно сложное устройство, которое необходимо для того, чтобы преобразовывать напряжение. Обычно он имеет две или более обмоток. По назначению эти устройства могут быть как понижающими, так и повышающими.
Существуют также и автотрансформаторы. Основной их особенностью считается то, что первичная и вторичная обмотка должна подключаться вместе.

Их особенность заключается в том, что они преобразовывают величину тока. Обычно их используют для подключения контрольно-измерительных приборов.

Определяем трансформатор

Например, если у вас имеется трансформатор, но вы не знаете какой именно тогда вам следует знать, на что нужно обратить внимание? Для того чтобы определить что это за устройство необходимо посмотреть на количество выводов обмоток. Трехфазные устройства могут иметь 4 вывода, а однофазные трансформаторы два вывода. Если устройство вы желаете использовать в квартире, тогда вам подойдет однофазный трансформатор. Подключение трехфазного трансформатора осуществляется только на предприятиях.

После этого вам необходимо определить тип трансформатора. Основной особенностью этого трансформатора считается мощный проводник вокруг, которого располагается обмотка. К особенности автотрансформаторов относятся небольшие габариты и наличие регулятора. В быту эти трансформаторы встретить можно достаточно редко.

Определяем обмотку

Для того чтобы определить обмотку вам необходимо использовать мультиметр. Если трансформатор будет понижающим, тогда сопротивление в первичной обмотке будет больше чем у вторичной. Обычно размер первичной обмотки немного больше чем во вторичной. Если трансформатор содержит в себе несколько обмоток, тогда необходимо измерить сопротивление каждой из них.

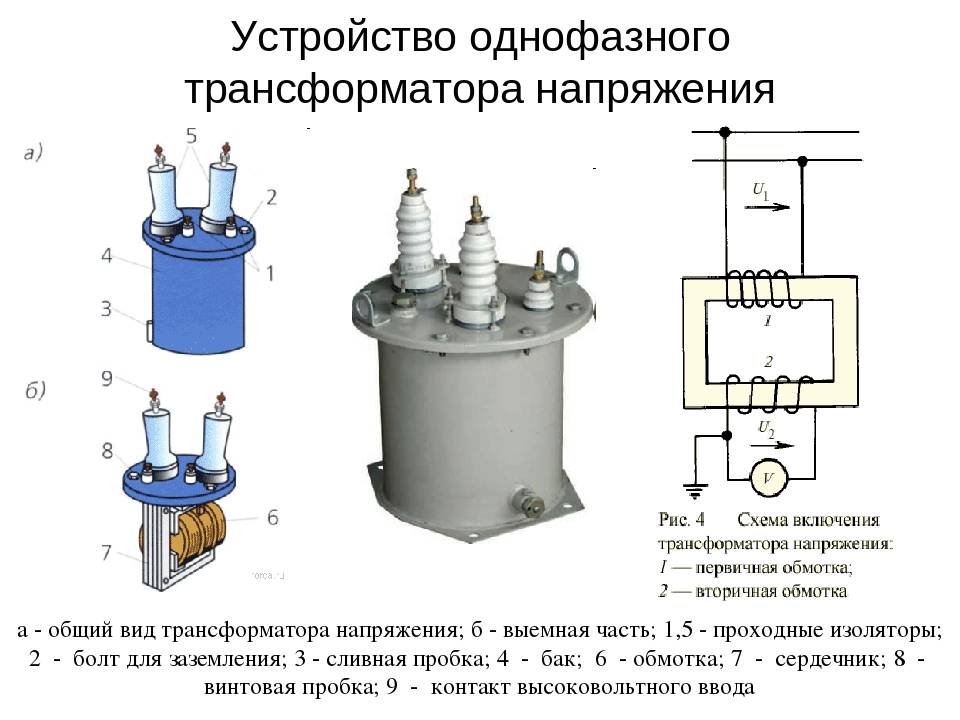

Подключение трансформатора напряжения

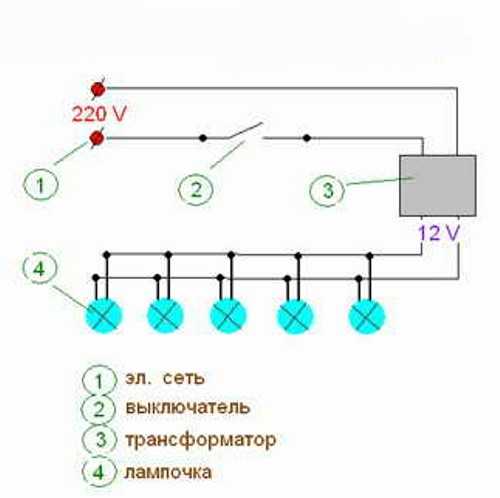

Сейчас мы вам расскажем, как подключить понижающий трансформатор. Для начала вам необходимо определить, какой параметр тока необходим потребителю. Для бытовых приборов необходим постоянный ток. В электрической сети обычно течет переменный ток и поэтому вам потребуется выпрямитель. В зависимости от вашего прибора вторичную обмотку необходимо подключить через выпрямитель. Перед тем как подключать трансформатор вам необходимо узнать как сделать трансформатор своими руками. Первичная обмотка будет подключаться прямо в сеть.

Подключение трансформатора тока

Как мы уже говорили в этой статье, трансформаторы тока должны применяться вместе с измерительными приборами. Тороидальный трансформатор подключается точно так. Подключение трансформатора предполагает в себе подключение первичной и вторичной обмотки. Первичную обмотку необходимо подключать в цепь, а вторичную обмотку к измерительным приборам. Помните, что вторичная обмотка всегда должна иметь низкую нагрузку.

Схема подключения трансформатора тока — варианты подключения

Токовые трансформаторы являются важными защитным устройством релейного типа.

Схема подключения трансформатора тока предполагает использование первичной и вторичной обмотки с учетом коэффициента относительной погрешности.

В статье подробно о монтаже счетчика через трансформатор тока.

Схема подключения счетчика через трансформаторы тока

Установка электрического счетчика осуществляется в соответствии с основными правилами и требованиями, предъявляемыми к схеме подключения прибора. Счетчик устанавливается при температурном режиме не ниже 5^оС.

Приборы энергоучета, наряду с любой другой электроникой, крайне тяжело переносят низкотемпературное воздействие. Установка электрического счетчика на улице потребует сооружения специального герметичного утепленного шкафа. Прибор учета фиксируется на высоте не более 100-170 см, что облегчает эксплуатацию и его обслуживание.

Схема подключения счетчиков МЕРКУРИЙ

Для самостоятельной установки необходимо приобрести электросчетчик и щиток, изоляционные автоматические материалы, кабеля и крепежные элементы, DIN-рейки, а также подготовить набор монтажного инструмента.

Подключение однофазного прибора

При монтаже однофазного прибора учета, особое внимание необходимо уделить порядку подключения кабелей на клеммные элементы:

• на первую клемму производится подсоединение фазного провода. Вводимый кабель чаще всего обладает белым, коричневым или черным окрашиванием;
• на вторую клемму осуществляется подключение фазного провода, испытывающего силовую нагрузку. Такой кабель обычно бывает белого, коричневого или черного цвета;
• на третью клемму выполняется подсоединение электропровода «ноль». Этот вводной кабель имеет голубую или синевато-голубую маркировку;
• на четвертую клемму производится подключение нулевого провода, имеющего голубое или синевато-голубое окрашивание.

Подключение однофазного прибора

Обеспечивать защиту на заземление для устанавливаемого и подключаемого электрического прибора учета не потребуется.

Следует отметить, что дополнительные участки подсоединения на однофазном электросчетчике являются вспомогательными, и обеспечивают эффективность эксплуатации или автоматизацию учета используемой электроэнергии.

Схема подключения трехфазного счетчика через трансформаторы тока

Трёхфазные устройства учета электроэнергии комплектуются, как правило, DIN-рейкой, двумя видами панелей, которые прикрывают подключаемые клеммы, а также руководство и пломбы. Технология самостоятельной установки:

• монтаж на DIN-рейке электрического щита вводного автомата и трехфазного счетчика электроэнергии;
• спуск фиксаторов на оборотной стороне трёхфазного прибора энергоучета, с последующей установкой и поднятием фиксаторов;
• подсоединение вводного автомата с необходимыми вводными клеммами на электросчетчике, в соответствии со схемой подключения.

Схема монтажа трехфазного счетчика

Удобным является использование токопроводящих жил из медных проводов, сечение которых не меньше, чем стандартные размеры вводного кабеля.

При прямом подсоединении трехфазного электрического счётчика, без применения вводной автоматизации, на соответствующие клеммы прибора подключаются одновременно провода «фаза» и «ноль».

Соединение обмоток реле и трансформаторов тока

Принцип воздействия токового трансформатора не имеет существенных отличий от подобных характеристик стандартного силового прибора. Особенностью первичной трансформаторной обмотки является последовательное включение в измеряемую электрическую цепь. Кроме всего прочего, обязательно присутствует замыкание на вторичную обмотку на разные, подключенные друг за другом приборы.

В полную звезду

В условиях стандартного симметричного уровня токового протекания, трансформатор устанавливается на всех фазах. В этом случае вторичная трансформаторная и релейная обмотка объединяются в звезду, а связка их нулевых точек выполняется посредством одной жилы «ноль», а зажимы на обмотках подсоединяются.

Соединение трансформаторов тока и обмоток реле в полную звезду

Таким образом, трехфазное короткое замыкание характеризуется протеканием токов в обратном кабеле в условиях двух реле. Для двухфазного короткого замыкания, протекание тока отмечается в единственном или сразу в паре реле, согласно фазовому повреждению.

Любые замыкания, кроме «земля», сопровождаются протеканием в нулевом проводе токовой геометрической суммы в реле, приблизительно «О».

В неполную звезду

Особенностью двухфазной двухрелейной схемы подсоединения с образованием неполной звезды. К достоинствам такой схемы можно отнести реагирование на любой вид короткого замыкания, кроме земли фазы, а также вероятность применения данной схемы на междуфазных защитах.

Соединение трансформаторов тока и обмоток реле в неполную звезду

Таким образом, в условиях различных типов короткого замыкания, токовые величины в реле, а также уровень его чувствительности, будут разнообразными.

Недостаток подсоединения в неполную звезду представлен слишком низким коэффициентом чувствительности, по сравнению со схемой полной звезды.

Проверка трансформатора на работоспособность требуется, если имеются подозрения на его неисправность. Как проверить трансформатор мультиметром – инструкцию вы найдете в статье.

Как правильно установить заземление на даче, расскажем тут.

Как правильно выбрать провод заземления и какие марки наиболее популярны, читайте далее.

Подсоединение трансформаторов тока в фильтр токов нулевой последовательности

Токовые величины в реле проявляются исключительно при наличии однофазового и двухфазного короткого замыкания «земля».

Такой вариант находит широкое применение в защите от замыкания «земля».

В условиях нагрузки трехфазного и двухфазного короткого замыкания показатели IN=0.

Тем не менее, при наличии погрешности токовых трансформаторов, в реле наблюдается проявление небаланса или Iнб.

Подсоединение трансформаторов тока

В процессе выполнения последовательного подключения вторичной обмотки в условиях параллельного подсоединения, позволяет уменьшать трансформирующий коэффициент и увеличивать уровень тока на вторичной цепи. Первичные обмотки подсоединяются исключительно в последовательности, а вторичные — в любом положении.

Последовательное подсоединение

При варианте последовательного подключения токовых трансформаторов, обеспечивается повышение нагрузочных показателей. В этом случае применяются трансформаторы, имеющие идентичные показатели kТ.

Соединение обмоток трансформатора последовательно

При протекающем через прибор одинаковом токе, величина поделится на коэффициент два, а уровень нагрузки снизится в пару раз. Применение такой схемы актуально при подсоединении Y/D с целью обеспечения защиты дифференциального типа.

Если устройству требуется напряжение в 12 Вольт, необходимо подключать его через трансформатор.

Трансформатор 220 на 12 Вольт – назначение и принцип действия рассмотрим подробно.

Об особенностях использования и монтажа шины заземления вы узнаете из этой информации.

Параллельное подсоединение

Такой вариант позволяет уменьшить показатели kТ.

При использовании токовых трансформаторов, обладающих одинаковым уровнем kТ, отмечается появление результативного трансформирующего коэффициента, сниженного в пару раз.

Таким образом, при последовательном подсоединении вторичных обмоток обеспечивается повышение уровня выходного напряжения и показателей мощности в условиях сохранения номинальных значений выходного тока.

Если обмотка вторичного типа на каждом трансформаторе предполагает напряжение на выход 6,0 В при номинальных токовых показателях 1,0 А, то последовательное подсоединение позволяет сохранить номинал, а уровень мощности повышается в два раза.

Параллельное подключение вторичной обмотки в таком варианте помогает обеспечивать показатели напряжения на выходе 6,0 В, а также уровень тока — в два раза выше.

Видео на тему

Руководство по выбору правильного понижающего трансформатора

25 июля 2022 г.

Понижающие трансформаторы напряжения — это устройства, которые помогают снизить напряжение переменного тока. Они широко используются для регулировки напряжения переменного тока в розетке до более удобного уровня для правильного функционирования бытовой техники, такой как стиральные машины/холодильники и другого коммерческого/промышленного оборудования и систем. Эти трансформаторы представляют собой электрически соединенные катушки или обмотки — первичная обмотка имеет больше витков, чем вторичная обмотка, обычно намотанная на стальной сердечник. Как и в случае со всеми другими механическими агрегатами, понижающие трансформаторы также доступны в нескольких конфигурациях.

Это делает процесс выбора сложной задачей. Таким образом, этот пост предназначен для перечисления нескольких моментов, которые необходимо учитывать при выборе понижающего трансформатора для ваших приложений.

Основной целью использования понижающих трансформаторов является получение выходного напряжения, подходящего для оборудования на вашем предприятии. Поскольку не все редукторы напряжения одинаковы, вам необходимо учитывать несколько факторов при выборе одного из них для вашего приложения или бизнеса. Вот некоторые важные моменты, на которые следует обратить внимание при выборе трансформатора:

• Номинальная мощность: Наиболее важным фактором является номинальная мощность выходного напряжения, которая указана на этикетке изделия как 110 В, 24 В, 20 В. , 10v и т.д. Указывает, какую нагрузку можно подключить без превышения лимита.
• Эффективность: Понижающие трансформаторы имеют определенный уровень эффективности, что означает, что вы не должны использовать продукт, мощность которого превышает номинальную мощность трансформатора. Чтобы гарантировать безотказную и безопасную работу, рекомендуется оставлять некоторый запас прочности, не превышая действующую мощность.
• Физическая защита: Понижающие трансформаторы в основном состоят из проволочных катушек и сердечника, поэтому частота отказов у ​​них очень низкая. Однако, если оставить его в незащищенном месте, он может быть поврежден из-за сильного удара или воздействия суровых условий окружающей среды. Следовательно, перед выбором модели рекомендуется изучить качество и размеры физического корпуса устройства.
• Нормы: Всегда лучше выбирать понижающий трансформатор напряжения, соответствующий международным нормативным стандартам. Таким образом, вы можете быть уверены в их качестве, эффективности и безопасности. Несколько известных нормативных стандартов включают, среди прочего, Институт инженеров по электротехнике и электронике, Американский национальный институт стандартов, Национальную ассоциацию производителей электротехники, ASTM International и Underwriters Laboratories.

Понижающие трансформаторы, предназначенные для снижения входного напряжения цепи, гарантируют безопасную работу медицинского оборудования, телекоммуникационных систем и бытовой электроники, среди прочего. Понимая огромный спрос на стандартные и нестандартные блоки понижающих трансформаторов, они производятся несколькими производителями по всему миру. Следовательно, очень важно приобрести товар у опытного имени, которое может предоставить вам правильный дизайн, включающий все ваши конкретные требования. Если вы ищете такого надежного производителя, то Custom Coils возглавляет список, поскольку они соответствуют стандарту ISO 9.001:2015 Сертифицированный поставщик трансформаторов и катушек индуктивности мирового класса. Они обладают опытом, командой и оборудованием для удовлетворения ваших потребностей в индивидуальном понижающем трансформаторе с вашей конкретной частотой переключения, выходным напряжением, выходным током, типом применения, типом упаковки, типом изоляции, требованиями безопасности и т. д.

Понижающий трансформатор

Трансформаторы Советы по выбору и покупке

• Что такое трансформатор и для чего он используется?
• Как мне выбрать лучший трансформатор для моего приложения?
• Определите номер модели трансформатора Marcus
• Когда вам нужен нестандартный трансформатор?

Что такое трансформатор и для чего он используется?

Трансформатор представляет собой статическое электрооборудование, передающее энергию от одной системы напряжения к другой посредством электромагнитной индукции. На базовом уровне все трансформаторы состоят из металлической катушки, по которой протекает электрический ток, и ферромагнитного сердечника, создающего магнитное поле. Причина использования трансформатора заключается в том, чтобы согласовать напряжение нагрузки с линейным напряжением, подаваемым коммунальным предприятием. Трансформаторы сухого типа с воздушным охлаждением не содержат летучих или воспламеняющихся материалов и зависят только от естественного потока воздуха над его змеевиками и излучения тепла через корпус для охлаждения. Поэтому он может располагаться прямо у груза и не требует специального свода.

Как выбрать трансформатор, наиболее подходящий для моего применения?

Доступны трансформаторы для различных напряжений. Емкость (вольт-ампер) определяет, какую мощность конкретное устройство может выдержать до перегрузки.

Приложение играет ключевую роль в выборе правильного трансформатора. При выборе конкретного трансформатора необходимо учитывать случаи, когда типичная нагрузка может резко увеличиться.

Определите номер модели трансформатора Marcus

Шаг 1: Определите кВА, ампер или мощность, необходимые для нагрузки.

Определите кВА, ампер или мощность, необходимые для нагрузки. Размер трансформатора определяется мощностью кВА нагрузки. Не забудьте добавить общее количество задействованного оборудования. Следующие формулы могут быть использованы для расчета кВА (ВА) или амперов, необходимых для одно- или трехфазных установок:

Однофазный	кВА	=	Вольт x Ампер
	(ВА)		1000
	АМП	=	кВА (ВА) x 1000
			Вольт
Трехфазный	кВА	=	1,73 x В x Ампер
	(ВА)		1000
	АМП	=	кВА (ВА) x 1000
			1,73 x Вольт

КВА означает киловольт-ампер или тысячу вольт-ампер. Меньшие блоки 500 ВА = 0,5 кВА. Однофазный имеет две линии переменного тока. Трехфазный имеет три линии переменного тока, каждая из которых на 120 градусов не совпадает по фазе с двумя другими.

Важно: Мощность трансформатора в кВА должна быть равна или превышать мощность в кВА нагрузки, чтобы обеспечить текущие потребности и возможность расширения в будущем.

Шаг 2: Узнайте напряжение питания

Узнайте, какое напряжение питания (или доступное напряжение) необходимо для подключения к первичной обмотке трансформатора. Линейное напряжение или первичное напряжение — это доступная мощность от вашей коммунальной сети или местного источника питания.

Шаг 3: Определите напряжение, необходимое для нагрузки

Определите напряжение, необходимое для нагрузки. Это вторичное напряжение или выходное напряжение трансформатора. Напряжение нагрузки или вторичное напряжение — это напряжение, необходимое для работы нагрузки (освещения, двигателя и других устройств).

Шаг 4: Какова частота источника питания?

Какова частота источника питания и оборудования (обычно 60 или 50 Гц)? Частота источника питания и нагрузки должны быть одинаковыми.

Следующие таблицы могут быть использованы для выбора требуемого размера трансформатора.

Шаг 5. Определите номер модели трансформатора Marcus

Определите номер модели трансформатора Marcus. Для этого вам необходимо сначала учесть несколько факторов:

• Требуется ли электрическая изоляция вашего оборудования от источника питания или подойдет автотрансформатор без изоляции?
• Для управляющих трансформаторов: если желательны предохранители, необходима модель клеммной колодки.
• Если управляющий трансформатор экспортируется, может потребоваться модель с защитой от прикосновения.
• Место, где будет установлен трансформатор, определит, требуется ли отсутствие кожуха (открытого типа), внутренний вентилируемый кожух или различные типы кожухов, которые защищают обмотки от влаги, частиц, пыли или загрязнений.

Далее выберите нужный тип трансформатора. Его номинальная мощность в кВА, первичное напряжение, вторичное напряжение и суффикс из таблицы ниже.

ТИП	кВА РЕЙТИНГ	ОСНОВНОЙ НАПРЯЖЕНИЕ	ВТОРИЧНЫЙ НАПРЯЖЕНИЕ	СУФФИКС
MS-однофазный		А — 600	1 — 208/120	EUR — 50 Гц
MT — Трехфазный		Б — 480	2 — 120/240	S — Электр. Щит
MSWP — Однофазный наружный		С — 416	3 — 240	F — 115˚ C Подъем
MTWP — Наружная трехфазная		Д — 380	4 — 480/277	N — 130˚ C Подъем
RES — эпоксидная однофазная		Э — 347	5 – 600/347	B — 80˚ C Подъем
RET — эпоксидная трехфазная		Ф-277	6 — 380/220	P — Экран спринклера
МК — рейтинг К-фактора		Г — 240	7 — 416/240	CC — Сердечник и катушка
MDI — Изоляция диска		Н — 208	8 — 120	4 — К-фактор
MAT — автоматический трехфазный		И — 240/480	9 — 220	9 — К-фактор
MATS — Автоматическая однофазная		Дж — 2400	10 — 220/127	13- К-фактор
МТЗ – Harmonic Sweeper		К — 4160	11 — 240/139	20 — К-фактор
MTD – двойная гармоническая подметальная машина		Л — 120	12 — 230	SS — корпус из нержавеющей стали
MHE – высочайшая эффективность		М — 440	13 — 230/133	30 — Фазовый сдвиг 30°
RET-MAT ​​– Эпоксидная смола Авто 3 фазы		Н — 460	14 — 120/208/240	0 — Фазовый сдвиг 0˚
		О — 575	15 — 440	LT – кран освещения
		П — 230	16 — 440/254	Эквалайзер — Низкий уровень звука
		Q-600/480	17 — 460	LI — Низкий импеданс
		Р — 2300	18 — 460/266	CE — Европейский стандарт
		С-220	19 — 480
		Т — 120/240	20 — 400/231
		У — 550	21 — 208
		В — 690	22 — 380
		Вт — 120/208/277	23 — 600
		Х-400	24 — 110
		З – 1000	25 — 347
		РР — 2200	26 – 575/332
		КК — 4800	27 – 240/480
			28 – 110/220
			29 – 115/230
			30 — 690
			31 – 690/399
			32 — 277

относится к группе опиоидов и должен продаваться только по рецепту. Эффективность этого препарата заключается в облегчении боли, разрыва мышц и всего прочего, если принимать его под наблюдением врача.

Наконец, вы можете сформировать номер модели Marcus, следуя приведенному ниже примеру:

Нужна техническая помощь в выборе подходящей модели? Электронная почта, звонок или факс в любое время в рабочее время.

Когда вам нужен специальный трансформатор?

Если для вашего применения требуется специальный дизайн, которого нет на складе, мы будем рады точно и профессионально выполнить ваши требования. Маркус спроектирует, изготовит и доставит трансформатор на заказ в течение 7 дней с момента вашего запроса. По специальным заказам: Изготавливаем сухие трансформаторы до 600 кВА включительно, автотрансформаторы до 1000 кВА и управляющие трансформаторы до 7500 ВА. Звоните с вашими особыми требованиями.

https://brain-injury-resource.com/how-to-buy-kratom-safely.html

Для особых заказов: Изготавливаем сухие трансформаторы до 600 кВА включительно, автотрансформаторы до 1000 кВА , и трансформаторы управления через 7500 ВА.
