Как правильно подключить трансформатор

В зависимости от типа используемых ламп, в точечным светильниках, существует две основных схемы подключения — это:. Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий. Схема подключения точечных светильников в , при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так см. Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля защитный ноль идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель. В зависимости от типа выключателя одно-, двух- или трехклавишный из него выходит соответствующее количество питающих проводов к группа точечных светильников.

Поиск данных по Вашему запросу:

Как правильно подключить трансформатор

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схема подключения понижающего трансформатора 220 12
• Основные схемы подключения трансформатора
• Как подключить понижающий трансформатор с 220 на 12 вольт?
• Трансформатор 220 на 12 вольт: назначение, принцип действия, рекомендации по изготовлению
• Схема подключения трансформатора, как правильно его подсоединить к цепи.
• Как подключить галогенные лампы и правильно выбрать трансформатор?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Что такое звезда и треугольник в трансформаторе?

Схема подключения понижающего трансформатора 220 12

Как разобраться с обмотками трансформатора, как его правильно подключить к сети и не «спалить» и как определить максимальные токи вторичных обмоток??? Такие и подобные вопросы задают себе многие начинающие радиолюбители. В этой статье я постараюсь ответить на подобные вопросы и на примере нескольких трансформаторов фото в начале статьи , разобраться с каждым из них..

Надеюсь, эта статья будет полезной многим радиолюбителям. Для получения различных выходных напряжений и нагрузочных токов обмоток для личных нужд, отличных от имеющихся на трансформаторе, можно получать путём различных соединений имеющихся обмоток между собой.

Рассмотрим все возможные варианты. Нагрузочный ток такой обмотки, будет равен наименьшему нагрузочному току из имеющихся обмоток. Например: имеются две обмотки с напряжениями 6 и 12 вольт и токами нагрузки 4 и 2 ампера — в итоге получим общую обмотку с напряжением 18 вольт и током нагрузки — 2 ампера.

Правильность соединения проверяется так. Соединяем вместе два провода от обмоток и на оставшихся двух измеряем напряжение.

Если напряжение будет равно удвоенному, то соединение произведено не правильно, в этом случае меняем концы любой из обмоток. Если напряжение на оставшихся концах равно нулю, или около того перепад более чем в пол-вольта не желателен, обмотки в этом случае будут греться на ХХ , смело соединяем вместе оставшиеся концы. Общее напряжение такой обмотки не изменяется, а нагрузочный ток будет равен сумме нагрузочных токов, всех соединённых параллельно обмоток.

Например: имеются три обмотки с выходным напряжением 24 вольта и токами нагрузки по 1 амперу. В итоге получим обмотку с напряжением 24 вольта и током нагрузки — 3 ампера. Общее напряжение и ток будет, как при последовательном соединении. Например: имеем две последовательно и три параллельно соединённые обмотки примеры, описанные выше. Соединяем эти две составные обмотки последовательно.

Общее напряжение такой обмотки будет равно разности напряжений, включённых встречно обмоток, общий ток будет равен наименьшей по току нагрузки обмотки. Такое соединение применяется в том случае, когда необходимо понизить выходное напряжение имеющейся обмотки.

Так же, что бы понизить выходное напряжение какой либо обмотки, можно домотать поверх всех обмоток дополнительную обмотку проводом, желательно не меньшего диаметра той обмотки, напряжение которой необходимо понизить, что бы не уменьшился нагрузочный ток.

Обмотку можно намотать, даже не разбирая трансформатор, если есть зазор между обмотками и сердечником , и включить её встречно с нужной обмоткой. Например: имеем на трансформаторе две обмотки, одна 24 вольта 3 ампера, вторая 18 вольт 2 ампера.

Включаем их встречно и в итоге получим обмотку с выходным напряжением в 6 вольт и током нагрузки 2 ампера. Но это чисто теоретически, на практике-же КПД такого включения будет ниже, чем если бы трансформатор имел одну вторичную обмотку Дело в том, что протекающий по обмоткам ток — создаёт в обмотках ЭДС, и в б о льшей обмотке напряжение уменьшается по отношению к напряжению ХХ, а в м е ньшей — увеличивается, и чем больше протекающий по обмоткам ток — тем больше это воздействие.

В итоге общее расчётное напряжение при расчётном токе будет ниже. Начнём с маленького трансформатора, придерживаясь вышеописанных особенностей левый на фото. Внимательно его осматриваем. Все выводы у него пронумерованы и провода подходят к следующим выводам; 1, 2, 4, 6, 8, 9, 10, 12, 13, 22, 23, и Дальше необходимо прозвонить омметром все выводы между собой, чтобы определить количество обмоток и нарисовать схему трансформатора.

Получается следующая картина. Выводы 1 и 2 — сопротивление между ними 2,3 Ома, 2 и 4 — между ними 2,4 Ома, между 1 и 4 — 4,7 Ома одна обмотка со средним выводом. Дальше 8 и 10 — сопротивление ,5 Ома ещё одна обмотка. Выводы 12 и 13 — 26 Ом ещё обмотка.

Выводы 22 и 23 — 1,5 Ома последняя обмотка. Выводы 6, 9 и 27 не прозваниваются с другими выводами и между собой — это скорее всего экранные обмотки между сетевой и другими обмотками. Эти выводы в готовой конструкции соединяются между собой и присоединяются к корпусу общий провод. Ещё раз внимательно осматриваем трансформатор. Сетевая обмотка, как мы знаем, мотается первой, хотя бывают и исключения. На фото плохо видно, поэтому продублирую.

К выводу 8 подпаян провод, выходящий от самого сердечника то есть он к сердечнику ближе всех , потом идёт провод к выводу 10 — то есть обмотка намотана первой и имеет самое высокое активное сопротивление и скорее всего является сетевой. Теперь по полученным данным от прозвонки, можно нарисовать и схему трансформатора. Остаётся попробовать подключить предполагаемую первичную обмотку трансформатора к сети вольт и проверить ток холостого хода трансформатора.

Для этого собираем следующую цепь. Последовательно с предполагаемой первичной обмоткой трансформатора у нас это выводы , соединяем обычную лампу накаливания мощностью ватт для более мощных трансформаторов ватт. Лампа в этом случае сыграет роль своеобразного предохранителя ограничителя тока , и защитит обмотку трансформатора от выхода её из строя при подключении к сети вольт, если мы выбрали не ту обмотку или обмотка не рассчитана на напряжение вольт.

Максимальный ток, протекающий в этом случае по обмотке при мощности лампы 40 ватт , не превысит миллиампер. Это убережёт Вас и испытываемый трансформатор от возможных неприятностей. Соблюдая осторожность, подключаем собранную цепь к сети вольт у меня напряжение сети чуть больше, а точнее — вольт. Что видим? Лампа накаливания не горит. Значит сетевая обмотка выбрана правильно и дальнейшее подключение трансформатора можно производить без лампы.

Подключаем трансформатор без лампы и измеряем ток холостого хода трансформатора. Ток холостого хода ХХ трансформатора измеряется так; собирается аналогичная цепь, что мы собирали с лампой рисовать уже не буду , только вместо лампы включается амперметр, который предназначен для измерения переменного тока внимательно осмотрите свой прибор на наличие такого режима. Амперметр сначала устанавливается на максимальный предел измерения, потом, если его много, амперметр можно перевести на более низкий предел измерения.

Соблюдая осторожность — подключаем к сети вольт, лучше через разделительный трансформатор. Если трансформатор мощный, то щупы амперметра на момент включения трансформатора в сеть лучше закоротить или дополнительным выключателем, или просто закоротить между собой, так как пусковой ток первичной обмотки трансформатора превышает ток холостого хода в раз и амперметр может выйти из строя. После того, как трансформатор включён в сеть — щупы амперметра разъединяются и измеряется ток.

Как видим, ток холостого хода чуть более 28 миллиампер, что вполне допустимо ну может чуток завышен , так как на вид этот трансформатор мощностью ватт. Измеряем напряжения холостого хода вторичных обмоток. Дальше нам нужно определить возможности обмоток и их нагрузочные токи. Как это делается? Если измерить диаметры проводов не представляется возможным, то поступаем следующим образом.

Нагружаем по очереди каждую из обмоток активной нагрузкой, в качестве которой может быть что угодно, например лампы накаливания различной мощности и напряжения лампа накаливания мощностью 40 ватт на напряжение вольт имеет активное сопротивление Ом в холодном состоянии, лампа мощностью ватт — 30 Ом , проволочные сопротивления резисторы , нихромовые спирали от электро плиток, реостаты и т. Потом измеряем ток нагрузки.

Этот ток и будет являться максимальным током, который обмотка способна будет выдавать длительное время не перегреваясь.

Все эти расчёты приближённые. Номинальная мощность трансформатора получается около 36 ватт округляем до Да, ещё хочу рассказать о сопротивлении первичной обмотки.

Для маломощных трансформаторов оно может составлять десятки, или даже сотни Ом, а для мощных — единицы Ом. Очень часто на форуме задают такие вопросы; «Измерил мультиметром сопротивление первичной обмотки ТС, а оно оказалось 5 Ом. Не мало ли оно для сети вольт, я боюсь его включать в сеть. Подскажите — нормально ли оно? Если у Вас есть, чем измерить индуктивность, то Вы сами можете рассчитать сопротивление обмотки переменному току индуктивное сопротивление. Например; Индуктивность первичной обмотки при измерении составила 6 Гн,, идём сюда и вводим эти данные индуктивность 6 Гн, частота тока сети 50 Гц , смотрим — получилось , округляем , это и будет индуктивное сопротивление этой обмотки для частоты 50 Гц.

Естественно, что для частоты Гц будет совсем другое сопротивление этой обмотки. Аналогично проверяются и другие трансформаторы. На фото второго трансформатора видно, что выводы подпаяны к контактным лепесткам 1, 3, 4, 6, 7, 8, 10, 11, После прозвонки становится ясно, что у трансформатора 4 обмотки.

Причём хорошо видно, что обмотка 1 и 6 намотана первой белые выводы , потом идёт обмотка чёрные выводы. У более мощных трансформаторов активное сопротивление обмотки доходит до единиц Ом. Вторая обмотка 83 Ома , возможно повышающая. Здесь можно замерить диаметры проводов всех обмоток, кроме обмотки , выводы которой выполнены чёрным, многожильным, монтажным проводом. Дальше подключаем трансформатор через лампу накаливания. Лампа не горит, трансформатор на вид мощностью , замеряем ток холостого хода, получается 53 миллиампера, что вполне допустимо.

Замеряем напряжения холостого хода обмоток. Получается — вольта, — 79,5 вольта, и обмотка по 3,4 вольта 6,8 со средним выводом. Максимальный ток нагрузки этой обмотки, как видно из фотографии — 0,24 ампера. Токи других обмоток определяются из таблицы плотности тока, исходя из диаметра провода обмоток. Обмотка намотана проводом 0,4 и накальная проводом 1,,1. Соответственно токи получаются 0,,5 и 3,,0 ампера.

Номинальная мощность трансформатора получается около ватт. Остался ещё один трансформатор. У него контактная планка с ю контактами, верх 1, 3, 5, 7, 9, 11, 13 и низ соответственно чётные. Он мог переключаться на различные напряжения сети , Подключаем к выводам 1 и 3 сеть с последовательно включённой лампой накаливания.

Лампа горит в половину накала. Измеряем напряжение на выводах трансформатора, оно равняется вольт. Значит не угадали и первичная обмотка здесь состоит из двух частей, и подключенная часть при напряжении вольт начинает входить в насыщение повышается ток холостого хода и по этому нить лампы раскалилась.

Основные схемы подключения трансформатора

Подписавшись, Вы будете оперативно получать новости Электротехнической отрасли, кабельных заводов, наличие на складе, спецпредложения. Рисунок 1. Есть трансформаторы напряжения и трансформаторы тока. Это распространенные устройства, которые широко используются в быту и на производстве, поэтому правильно подобранная схема подключения трансформатора очень важна для нормальной работы оборудования. Чтобы понизить переменный электрический ток большой силы до значений, удобных для измерения этими измерительными приборами, применяется трансформатор тока.

Как сделать и подключить разделительный трансформатор. без определенных навыков очень сложно правильно настроить и подключить технику.

Как подключить понижающий трансформатор с 220 на 12 вольт?

Напряжение в бытовой электрической сети, как известно, составляет или В. Некоторым требуется напряжение всего в 12 В и такие приборы приходится подключать через особое устройство — трансформатор. Как меняет трансформатор на 12 вольт и каким образом можно собрать это устройство самостоятельно — этой теме будет посвящен наш разговор. Итак, трансформатором называется электрический прибор, занимающийся преобразованием электрической энергии, а именно — изменением напряжения. Если выходное, то есть измененное, напряжение получается меньше входного, трансформатор называют понижающим. Если наоборот, в результате преобразование напряжение увеличивается, то трансформатор называют повышающим. Для чего нужен понижающий трансформатор в быту? Иное дело — низковольтное освещение, в котором используются галогенные или ультрасовременные светодиодные светильники. Чтобы подключить такую систему освещения, трансформатор приходится приобретать отдельно. Но в самом простом исполнении его можно сделать и самостоятельно.

Трансформатор 220 на 12 вольт: назначение, принцип действия, рекомендации по изготовлению

Галогенные лампы можно считать усовершенствованным вариантом привычных всем приборов накаливания. Работают они одинаково, но в силу некоторых особенностей галогенок они более экономичны, долговечны и дают приятный для глаза, но при этом яркий свет. Производители предлагают два варианта таких устройств — высоко и низкоковольтные. Чтобы последние работали корректно, требуется трансформатор для галогенных ламп. Галогенные лампы успешно конкурируют со светодиодами.

Низковольтные источники света на сегодняшний день приобрели достаточно широкую популярность.

Схема подключения трансформатора, как правильно его подсоединить к цепи.

Подскажите чайнику, как правильно подключить трансформатор W на 12V для 5 лампочек по 50W? Дело в том что выходов 6 см. Получается к каждой лампочке отдельный провод тянуть? Nester написал : Получается к каждой лампочке отдельный провод тянуть. По ходу дела придется тянуть кучу проводов Или: Лучше выкинуть и взять на В с блоком защиты

Как подключить галогенные лампы и правильно выбрать трансформатор?

Как разобраться с обмотками трансформатора, как его правильно подключить к сети и не «спалить» и как определить максимальные токи вторичных обмоток??? Такие и подобные вопросы задают себе многие начинающие радиолюбители. В этой статье я постараюсь ответить на подобные вопросы и на примере нескольких трансформаторов фото в начале статьи , разобраться с каждым из них. . Надеюсь, эта статья будет полезной многим радиолюбителям. Для получения различных выходных напряжений и нагрузочных токов обмоток для личных нужд, отличных от имеющихся на трансформаторе, можно получать путём различных соединений имеющихся обмоток между собой. Рассмотрим все возможные варианты. Нагрузочный ток такой обмотки, будет равен наименьшему нагрузочному току из имеющихся обмоток.

Схема подключения трансформатора, как правильно его подсоединить к Для подключения галогенных ламп на 12 вольт используют.

Начнем с известных всем фактов, один из которых — это напряжение в розетке, равное вольт. Так вот не всем бытовым приборам это напряжение необходимо. К примеру, вся система телевизора работает от напряжения двенадцать вольт. Поэтому в него обязательно вставляется трансформатор понижающего типа.

Применение трансформаторов очень распространенно сегодня. Они используются для различных целей. Такое устройство способно понижать или повышать напряжение, а также менять переменный ток на постоянный. Это универсальное устройство, без которого не была бы возможна работа большинства электрических приборов.

Галогеновые лампы значительно превосходят своих предшественников по многим параметрам и характеристикам. Данные лампы имеют очень широкий ассортимент.

Напряжение в бытовой электрической сети, как известно, составляет или В. Некоторым требуется напряжение всего в 12 В и такие приборы приходится подключать через особое устройство — трансформатор. Как меняет трансформатор на 12 вольт и каким образом можно собрать это устройство самостоятельно — этой теме будет посвящен наш разговор. Итак, трансформатором называется электрический прибор, занимающийся преобразованием электрической энергии, а именно — изменением напряжения. Если выходное, то есть измененное, напряжение получается меньше входного, трансформатор называют понижающим.

Сегодня чаще всего для создания яркого и экономного освещения используют систему галогенных ламп, подключенных посредством трансформатора на 12 вольт. Помимо того, что галогенное освещение обладает полным и ярким спектром света, его можно устанавливать в непосредственной близости к местам повышенной влажности, так как такие лампы имеют повышенный уровень энергобезопасности. Принцип действия электронных трансформаторов заключается в преобразовании вольт в 12 посредством электроники и полупроводниковых элементов.

Аренда трансформатора для прогрева бетона

Аренда трансформатора для прогрева бетона | АрендаСтрой

14 апреля 2018 Без категории

Поделитесь статьей:

Взять в аренду любой трансформатор для прогрева бетона будь-то трансформатор ТСДЗ-63/0,38 УЗ, ТСДЗ-80/0,38 У3 или станция  КТПТО-80 применяется для подогрева бетонной смеси или замерзшего грунта зимой, когда температура воздуха отрицательна. Принцип действия основывается на методе электро-термообработки. Электрическая энергия сети преобразовывается в энергию используемую для обработки бетона.  Прежде чем арендовать трансформатор для прогрева бетона, давайте ознакомимся с его устройством.

Любое устройство для обогрева бетонной смеси состоит из выключателя, активной части, шумопоглощающего и защитного  кожуха и управляющего блока. Спереди на кожухе установлен выход НН.

Что же такое ВН и НН?

На прокатном ТСДЗ-63/0,38 УЗ активная часть трансформатора представляет собой магнитопровод с обмоткой высокого (ВН) и низкого (НН) напряжения. А также вывод низкого напряжения и опорных балок. Магинтопровод выполнен из специальной электротехнической стали, а отвод выполнен из алюминиевой шины. В корпусе кожуха активная часть закреплена жестко.

Представленный на вводной части трансформатора для прогрева бетона выключатель выполняет роль защиты установки от КЗ ( короткого замыкания) и перегрузки.

Однако, установки типа , ТСДЗ-80/0,38 У3 и КТПТО-80 применяют не только зимой при проведении процесса бетонирования, но и в жарком климате. Не зря, производителем заявлено, что эти установки могут работать в диапазоне от -40 до +20 градусов Цельсия. их помощи бетон застывает быстрее, чем при естественной сушке. Правда, при этом бетон возле проводов, которые выступают в роли электрода застывает быстрее, чем бетонная смесь, расположенная вдали от них. К тому же, электропроводность бетона довольно ощутимо падает в некий момент.

Для эффективной работы ТСДЗ-63/0,38 УЗ и ТСДЗ-80/0,38 У3 необходимо, чтобы при 20 градусах относительная влажность воздуха должна быть не больше 80%. А также высота установки трансформатора для прогрева бетона должна быть не больше чем 1км над уровнем моря. Вариант исполнения арендной установок для прогрева бетона один – обычное, а это означает, что применять ТСДЗ-63/0,38 УЗ и ТСДЗ-80/0,38 У3 в химически активной и  взрывоопасной среде,  в условиях повышенной вибрации и тряски КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

До подключения к сети оборудования для прогрева бетона обязательно заземлите его. Эксплуатация установки для обогрева бетона без кожуха категорически воспрещена!

Запрещено проводить ремонт трансформатора для прогрева бетона, когда он подключен к электрической сети.

НИ в коем случае не транспортируйтеТСДЗ-63/0,38 УЗ, ТСДЗ-80/0,38 У3 или КТПТО-80 по территории стройки не отключив от сети.

Перед началом работ с трансформатором для прогрева бетона  ознакомьтесь со следующей памяткой:

1. Подключаем заземление к трансформатору.
2. Контролируем состояния соединений в контактах.
3. Проверим сопротивление изоляции ( оно должно быть ≥1 Мом)
4. В зависимости от модели трансформатора для прогрева бетона подключаем питающие кабеля от внешней электросети на нужное напряжение НН. (3*38 + нейтраль)
5. Подаем на установку для прогрева бетона 380В
6. Контролируем напряжение по сигнальной лампе установленной на корпусе трансформатора серий ТСДЗ-63/0,38 УЗ иТСДЗ-80/0,38 У3

Электропрогрев бетона ведётся в трёхстадийном режиме:

• разогрев бетона, при скорости подъёма температуры не более 10 °С/ч
• изотермический прогрев, при этом максимальная температура бетона должна быть не более 80 °С
• остывание бетона со скоростью не более 5 °С/ч

Подъём температуры бетона происходит за счёт переключения положений трансформатора с 55 В до 95 В при длине нагревательного провода в бухте 28 м. Температуру прогреваемого бетона контролируют электронным термометром Отключение электропрогрева выполняется после набора бетоном прочности 70 % от проектной.

На практике укладку проводов ПНСВ в бетонную конструкцию используют соединением в «треугольник» или «звезду». Провода делят на три равные группы, провода каждой группы соединяют между собой параллельно, полученные три набора проводов соединяют концами в три узла и подключают к трем выходным зажимам станции — соединение «треугольник». При соединении нагрузки «звездой» в конструкции устанавливают набор «троек» — трех отрезков провода равной длины, соединенных предварительно одним концом в узел. Свободные концы всех «троек» соединяют в три узла и подключают к выходным зажимам трансформатора или станции прогрева бетона.

Расчет провода ПНСВ. На один кубический метр бетона укладывается 40-60 метров греющего провода ПНСВ.

Звезда

Треугольник

Схема Подключения Счетчика Через Трансформаторы Тока

Существует несколько схем подключения измерительных трансформаторов к трёхфазному электросчётчику, пригодному для такого использования.

Подключение счетчика через трансформаторы тока

Монтаж однофазного прибора

Автоматический выключатель слева , УЗО и дифференциальный автомат Подключить УЗО и автомат не сложнее, чем установить счетчик, но некоторые вопросы все же требуют разъяснения. Если, к примеру, розетки и освещение заведены на разные автоматы, то при коротком замыкании, скажем, в электроплитке сработает лишь автомат, отвечающий за розетки.

Монтаж однофазного прибора Проводник силовой цепи работает в качестве первичной обвивки в однофазных трансформаторах, номинальное значение силы тока достигает и более ампер. Кроме всего прочего, обязательно присутствует замыкание на вторичную обмотку на разные, подключенные друг за другом приборы. Разрыв вторичной цепи вызывает потерю компенсирующего действия электромагнитной индукции от тока, проходящего по вторичным виткам.

Правильное распределение контактов и чередование фазных зажимов А, В и С контролируется фазометром.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Другие системы подсоединения Упрощенной схемой считается подключение по типу конфигурации звезды. Видите, очень выгодно.

Рассмотрим некоторые особенности измерительных приборов. Другое дело, что автоматом можно обесточить линию, расположенную за ним, вручную.

Подключение трансформатора тока к счетчику

Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся — счетчиков для таких мощностей просто не существует в природе. На подвижный диск из алюминия воздействует электромагнитное поле, заставляя его вращаться. Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика?

Если значение тока не превышает ти Ампер, что случается крайне редко, допускается прямое подсоединение счетчика в контролируемую цепь. При такой схеме подключения одна сторона вторичных обмоток измерительных трансформаторов соединяется между собой перемычками и объединяется с нейтралью.

Навигация по записям

Аналогично рассчитывается безопасность рабочего персонала.

На практике же дифференциальные выключатели чаще ставят после приборов учета — ни у кого не нужно спрашивать разрешения на установку. В процессе движения по виткам первичной обмотки возникает магнитный поток, который улавливается магнитопроводом. Отвечу — только одним способом.

Вторичные цепи ТТ должны быть всегда нагружены, они работают в режиме близкому к короткому замыканию, при их разрыве теряется компенсирующее воздействие индукции тока вторичной обмотки, что приводит к разогреву магнитопровода.

Рассчитаны она на рабочую частоту 50Гц, номинальный вторичный ток 5 А. Если устройство рассчитано на прямой способ установки, то его запрещено применять совместно с трансформатором.

Схемы подключения счетчика через трансформаторы тока

Первичная обмотка включается последовательно в линейный провод, по которому проходит высокий ток, а ко вторичной обмотке подключается измерительный прибор. Определение таких токовых потоков осуществляется по номинальным значениям мощности и напряжения. После этого устанавливаем трансформаторы тока в прямом направлении, то есть чтобы силовой вывод Л1 был сверху, а Л2 — снизу. При выборе необходимо учитывать: Количество фаз в сети — трехфазные модели имеют 4 выхода, а однофазные только 2, поэтому схема подключения трехфазного трансформатора имеет ряд отличий; Тип трансформатора тока — повышающий или понижающий; Какой параметр тока необходим потребителю — для работы бытовой техники нужен постоянный ток, а в сети — переменный, и для его преобразования требуется подключение вторичной обмотки трансформатора тока через выпрямитель.

Разница между высокими и низкими значениями компенсируется с помощью специального коэффициента, определяющего окончательные показатели счетчика. Нюансы подключения счетчика через ТТ Для учета электроэнергии в трехфазных цепях применяются счетчики особой конструкции, регистрирующие ее расход по каждой из фаз.

Разновидность устройств

Третий зажим соединяется с нулевым проводом. Не допускается подключение ТТ с разным коэффициентом трансформации на один счётчик. Схема подключения к трёхфазной цепи Подключение трехфазного счетчика через трансформаторы тока Существует несколько схем предназначенных для подключения счетчика через трансформаторы тока, вот самая распространённая из них Как видно, измерительный трансформатор имеет клеммы, которые обозначены Л1 и Л2. Схемы подключения счетчика через трансформаторы тока Для правильного учета электроэнергии с применением ТТ необходимо соблюдать полярность подключения их обмоток: начало и конец первичной имеют обозначение Л1 и Л2, вторичной — И1 и И2. Пару слов об измерительных трансформаторах Принцип действия состоит в том, что ток нагрузки фазы, протекая через первичную, последовательно включённую обмотку ТТ, благодаря электромагнитной индукции создаёт ток во вторичной цепи данного трансформатора, в которую включена токовая катушка обмотка электрического счётчика.

Часто задаваемые вопросы о трансформаторе преобразователя напряжения – Трансформаторы преобразователя напряжения

1. Как найти правильный преобразователь напряжения?
2. Что означает преобразователь/трансформатор напряжения?
3. Что означает термин «повышающий/понижающий трансформатор»?
4. Как определить, какой мощности трансформатор напряжения мне нужен?
5. Будут ли мои зарубежные приборы работать в США и наоборот?
6. Могу ли я одновременно использовать несколько приборов на одном преобразователе/трансформаторе напряжения?
7. В чем разница между адаптером переменного/постоянного тока?
8. Имеет ли значение форма вилки при использовании моих электроприборов и преобразователя/трансформатора напряжения за границей?
9. Какой конвертер мне нужен для телевизора или монитора?
10. Могу ли я подключить сушилку American 220 вольт к трансформатору?
11. В чем разница между преобразователем напряжения и регулятором напряжения?
12. На фото трансформаторы переменного тока с европейской вилкой, но я хочу использовать их в Америке
13. У меня есть продукт с вилкой для Великобритании. Могу ли я подключить его к модели с питанием от сети переменного тока?
14. Преобразовывают ли преобразователи напряжения цикл (Гц)?
15. Как выбрать правильный трансформатор?
16. Как рассчитать мощность прибора?
17. В чем разница между сервоприводом и релейным регулятором напряжения?

1)         Как подобрать нужный преобразователь напряжения?   Чтобы выбрать подходящий преобразователь напряжения для вашего устройства, сначала найдите информацию о напряжении (110 или 220 В переменного тока) и номинальной мощности (Вт или Ампер) на задней или нижней панели устройства или в инструкции к устройству. Если ватты не отображаются, а отображаются только AMPS, умножьте вольты (входной переменный ток) на ампер, чтобы найти ватты. Например, Вольт (переменный ток) x Ампер (сила тока) = Вт (мощность) 110 В x 0,5 А = 55 Вт Примечание: преобразователи напряжения или трансформаторы не изменяют циклы (50 Гц или 60 Гц) 2)          Что означает преобразователь/трансформатор напряжения? Преобразователи/трансформаторы напряжения используются для преобразования электроэнергии. Северная Америка и некоторые другие страны работают от 110 В/120 В переменного тока 60 Гц, в то время как в большинстве других стран используется 220/240 В переменного тока 50 Гц. Трансформаторы напряжения преобразуют мощность в другое напряжение, поэтому ваше оборудование может питаться в разных странах без повреждений. 3)          Что означает термин «повышающий/понижающий трансформатор»? Повышающие/понижающие трансформаторы используются для преобразования электроэнергии 220/240 В переменного тока в 110/120 В переменного тока (понижающий) или 110/120 В переменного тока в 220/240 В переменного тока (повышающий). Трансформаторы этого типа заземлены и имеют встроенные предохранители, что обеспечивает защиту от поражения электрическим током и повреждений. 4)          Как определить, какой мощности трансформатор напряжения мне нужен? Вам необходимо проверить, сколько ватт потребляет ваше устройство (эту информацию можно найти на этикетке на нижней или задней панели вашего устройства или в руководстве). Если вы не можете найти эту информацию, вы можете попытаться найти информацию о силе тока (AMPS) вашего устройства и умножить ее на входное напряжение (110 В или 220 В), чтобы получить общую мощность. Вольт x Ампер = Ватт (т. е. 110 В x 0,5 А = 55 Вт). Пожалуйста, следите за тем, чтобы не запускать какие-либо устройства с более высокой мощностью, чем мощность трансформатора напряжения. Это может повредить как ваш прибор, так и трансформатор! Мощные трансформаторы/преобразователи могут непрерывно использоваться при мощности 17–80 % от их мощности. 5)          Будут ли мои зарубежные приборы работать в США и наоборот? Да, если вы приобретете один из наших трансформаторов/преобразователей напряжения. Подумайте о покупке трансформатора большей мощности, чем номинальная мощность вашего прибора. Пожалуйста, обратитесь к вопросу выше, чтобы выяснить, какой тип преобразователя вам нужен. Пожалуйста, помните, что трансформаторы не преобразуют циклы! Некоторые чувствительные к циклам бытовые приборы (например, микроволновые печи, стереофонические проигрыватели и аналоговые часы) могут работать неправильно. Однако на большинство современного электронного оборудования разница в циклах не влияет (компьютеры, принтеры, мини-системы)9.0086 6)          Могу ли я использовать несколько устройств одновременно на одном преобразователе/трансформаторе напряжения? Да, если общая мощность всех ваших приборов не превышает мощность вашего трансформатора/преобразователя. Попробуйте настроить трансформатор на работу на 80% мощности, чтобы не повредить приборы из-за скачков напряжения. 7)         В чем разница между адаптером переменного/постоянного тока? В большинстве стран используется переменный ток (AC). DC означает постоянный ток. Все электроприборы и трансформаторы напряжения работают только от сети переменного тока. 8)          Имеет ли значение форма вилки при использовании моих электроприборов и преобразователя/трансформатора напряжения за границей? Не существует международных стандартов для конфигурации вилки. Вилки, формы вилок, электрические розетки отличаются от страны к стране. По этой причине вам необходимо приобрести штепсельный адаптер, чтобы подключить прибор к чужой электрической розетке. Вам по-прежнему нужен преобразователь напряжения, иначе вы можете повредить устройство или вызвать пожар!

9)          Какой конвертер мне нужен для телевизора или монитора? Для подключения телевизора к преобразователю необходимо выбрать преобразователь более мощный, чем ваш телевизор, так как он создает всплеск при включении. Мы рекомендуем AC-800 для любого телевизора или монитора. 10)        Можно ли подключить сушильную машину American 220 Вольт к трансформатору? Нет, вы не можете подключить американскую сушилку на 220 вольт к трансформатору. Трансформаторы напряжения предназначены для преобразования однофазного напряжения 110 или 220 вольт. Американская сеть 220 вольт состоит из 2 фаз по 110 вольт, а европейская 220 вольт состоит из 1 фазы по 220 вольт. 11)        В чем разница между преобразователем напряжения и регулятором напряжения? Регулятор напряжения действует как преобразователь напряжения, а также как стабилизатор напряжения. Стабилизатор напряжения стабилизирует электричество до фиксированного тока. Эта единица обычно используется в странах, где валюта напряжения нестабильна. Регулятор напряжения стабилизирует колебания напряжения от 75В-130В до 110В (+- 4%). Регулятор напряжения стабилизирует колебания напряжения между 180–260 В и 220 В (+- 4%) 12)        У трансформаторов переменного тока на картинке европейская вилка, но я хочу использовать их в Америке…  Трансформаторы модели AC поставляются с переходником для вилки с европейского на американский. Дополнительные типы штепсельных адаптеров вы можете найти на нашем сайте. 13)        У меня есть продукт с вилкой для Великобритании. Могу ли я подключить его к модели с питанием от сети переменного тока? Для подключения вилки к преобразователю напряжения необходимо приобрести соответствующий переходник для вилки. Затем подключите вилку к адаптеру и подключите адаптер к выходному напряжению преобразователя.

14)        Преобразовывают ли преобразователи напряжения цикл (Гц)? Все преобразователи напряжения преобразуют только напряжение, а не цикл, однако большинство бытовых приборов и электроники будут работать с ними должным образом. Североамериканское электричество 110-120 Вольт вырабатывается с частотой 60 Гц. (Циклы) Переменный ток. Большая часть зарубежной электроэнергии 220-240 Вольт вырабатывается на частоте 50 Гц. (Циклы) Переменный ток. Эта разница в циклах может привести к тому, что двигатель будет работать на частоте 60 Гц. Североамериканский прибор работает немного медленнее при использовании на частоте 50 Гц. зарубежное электричество. Эта разница в циклах также приведет к тому, что аналоговые часы и схемы синхронизации, использующие переменный ток в качестве базы синхронизации, будут отображать неправильное время. Разница в циклах не влияет на большинство современного электронного оборудования, включая зарядные устройства, компьютеры, принтеры, стереосистемы, магнитофоны и проигрыватели компакт-дисков, видеомагнитофоны/DVD-проигрыватели и т. д. 15)        Как правильно выбрать трансформатор? На задней панели устройства вы сможете найти этикетку с описанием его технических характеристик, включая мощность (Вт) или силу тока (А) устройства. Пример: Если ваш прибор потребляет 80 Вт, вам нужен трансформатор AC-100 (мощностью 100 Вт) или выше. Если вы хотите подключить 2 прибора к одному трансформатору. Один из них потребляет 300 Вт, а другой 130 Вт, тогда вам понадобится AC-500 (мощность 500 Вт) или выше. 16)        Как рассчитать мощность прибора? Если на этикетке не указана мощность в ваттах, но вы знаете силу тока (А), вы можете рассчитать ее по следующей формуле: Ампер (А) x напряжение (В) = Вт Пример: 3 Ампер x 220 В = 660 Вт 3 А x 110 В = 330 Вт 17)        В чем разница между регуляторами напряжения сервоприводного и релейного типа? Регуляторы напряжения сервопривода стабилизируют напряжение, настраивая трансформатор на желаемое выходное напряжение. Это обеспечивает высочайшую точность стабилизации напряжения. Релейный тип полностью выполнен в электронном виде, поэтому он менее точен.

Выбор трансформатора

Выбор трансформатора

Руководство по выбору одно- или трехфазного трансформатора.

---

Однофазный

Однофазный трансформатор предназначен для преобразования однофазного или трехфазного входного (источника) напряжения в однофазное выходное (нагрузочное) напряжение, необходимое для вашего оборудования. Чтобы правильно выбрать однофазный трансформатор, необходимо сначала определить:

1) Устанавливаемое оборудование работает от однофазной сети (см. паспортную табличку оборудования или руководство по установке). 2) Первичное напряжение трансформатора. Это то же самое, что и линейное входное (или исходное) напряжение, обычно 480 или 600 вольт переменного тока. 3) Вторичное напряжение трансформатора. Устанавливаемое оборудование должно иметь указанное напряжение питания (см. паспортную табличку оборудования или руководство по установке). Выбранный трансформатор должен иметь вторичное напряжение, равное требуемому напряжению питания оборудования, обычно 120/240 В переменного тока.

4) Частота в герцах (циклах в секунду) входного (источника) напряжения должна быть равна рабочей частоте питаемого оборудования. Выбранный трансформатор должен работать на той же частоте. Типичная рабочая частота составляет 60 Гц. 5) Общая ВА нагрузки определяется произведением напряжения, подаваемого на нагрузку, и тока, проходящего через нее. Обычно это выражается в ВА (вольт-ампер) или кВА (киловольт-ампер) на паспортной табличке оборудования. Общая нагрузка часто представляет собой комбинацию различных нагрузок (т. е. освещения, обогревателей, двигателей). Вы должны рассчитать эти отдельные нагрузки и сложить их, чтобы получить общую нагрузку трансформатора. Выбранный трансформатор должен иметь номинальную мощность в кВА, равную или превышающую нагрузку трансформатора.

Как использовать диаграмму полной нагрузки, чтобы найти кВА А) Определите вторичное напряжение вашего трансформатора. B) Суммируйте общее количество ампер, требуемое нагрузкой. C) Из приведенной ниже таблицы тока полной нагрузки выберите трансформатор с соответствующим вторичным напряжением, стандартной мощностью кВА и силой тока, равными или превышающими сумму, требуемую нагрузкой. Таблица токов полной нагрузки (1-фазный трансформатор) кВА Ток в амперах 120 В 240 В 416 В 480 В 600 В 2400 В 4160В 0,25 2,08 1,04 0,6 0,52 0,41 — — 0,5 4,16 2,08 1,2 1,04 0,83 — — 0,75 6,25 3,13 1,8 1,56 1,25 — — 1 8,33 4,17 2,4 2,08 1,67 — — 1,5 12,5 6,25 3,6 3,13 2,5 — — 2 16,7 8,33 4,81 4,17 3,33 — — 3 25 12,5 7,21 6,25 5 1,25 0,72 5 41,6 20,8 12 10,4 8,33 2,08 1,2 7,5 62,5 31,2 18 15,6 12,5 3,12 1,8 10 83,3 41,6 24 20,8 16,6 4,16 2,4 15 125 62,5 36 31,2 25 6,25 3,6 25 208 104 60 52 41,6 10,4 6 37,5 312 156 90,1 78,1 62,5 15,6 9. 01 50 416 208 120 104 83,3 20,8 12 75 625 312 180 156 125 31,2 18 100 833 416 240 208 166 41,6 24 150 1250 625 360 312 250 62,5 36 167 1391 695 401 347 278 69,5 40,1 250 2083 1041 600 520 416 104 60 333 2775 1387 800 693 555 138 80

Рабочие токи при полной нагрузке однофазного двигателя переменного тока в амперах и рекомендуемые номиналы трансформатора Мощность Ток полной нагрузки (А) Минимальный трансформатор кВА 110-120 В 208 В 220-240 В* 0,5 9,8 5,4 4,9 1,5 0,75 13,8 7,6 6,9 2 1 16 8,8 8 3 1,5 20 11 10 3 2 24 13,2 12 5 3 34 18,7 17 5 5 56 30,8 28 7,5 7,5 80 44 40 15 10 100 55 50 15 15 135 74,8 68 25 20 — — 88 25 25 — — 110 37,5 30 — — 136 37,5 40 — — 176 50 50 — — 216 75 Номинальные значения кВА включают 10% избыточную мощность для частых пусков двигателя. *Для двигателей на 200 В увеличьте номинальные значения 220–240 В на 15 %.

---

Трехфазный

Трехфазный трансформатор предназначен для преобразования трехфазного входного (источника) напряжения в однофазное и трехфазное выходное (нагрузочное) напряжения, необходимые для вашего оборудования. Чтобы правильно выбрать трехфазный трансформатор, необходимо сначала определить: 1) Устанавливаемое оборудование работает от трехфазной сети . Примечание: Если однофазное и трехфазное оборудование составляет нагрузку, однофазное и трехфазное оборудование составляет нагрузку, однофазное оборудование подключается только к одной фазе трансформатора. 2) Первичное напряжение трансформатора. Это то же самое, что и линейное входное (или исходное) напряжение, обычно 480 или 600 вольт переменного тока. 3) Вторичное напряжение трансформатора. Это выходное напряжение трансформатора, и оно должно соответствовать напряжению, требуемому устанавливаемым оборудованием (см. заводскую табличку оборудования, обычно 208Y/120 вольт). 4) Частота в герцах (циклах в секунду) входного (источника) напряжения должна быть равна рабочей частоте питаемого оборудования. Выбранный трансформатор должен работать на той же частоте. Типичная рабочая частота составляет 60 Гц. 5) Общая ВА нагрузки определяется произведением напряжения, подаваемого на нагрузку, и тока, проходящего через нее. Обычно это выражается в ВА (вольт-ампер) или кВА (киловольт-ампер) на паспортной табличке оборудования. Общая нагрузка часто является комбинацией различных нагрузок (например, освещение, обогреватели, двигатели). Вы должны рассчитать эти отдельные нагрузки и сложить их, чтобы получить общую нагрузку трансформатора. Выбранный трансформатор должен иметь номинальную мощность в кВА, равную или превышающую требования нагрузки. Примечание. Трехфазный трансформатор следует выбирать таким образом, чтобы ни одна фаза не была перегружена. Если вы подключаете однофазную нагрузку к одной фазе трехфазного трансформатора, вы должны рассчитывать нагрузку так, как если бы она нагружала все три фазы. Таблица тока полной нагрузки — 3-фазный трансформатор? кВА Ток в амперах 208 В 240 В 380 В 416 В 480 В 600 В 2400 В 4160В 2 5,55 4,81 3,03 2,77 2,4 1,92 0,48 0,27 3 8,32 7,21 4,55 4,16 3,6 2,88 0,72 0,41 6 16,6 14,4 9. 11 8,32 7,21 5,77 1,44 0,83 9 24,9 21,6 13,6 12,4 10,8 8,66 2,16 1,24 15 41,6 36 22,7 20,8 18 14,4 3,6 2,08 30 83,2 72,1 45,5 41,6 36 28,8 7,21 4,16 45 124 108 68,3 62,4 54,1 43,3 10,8 6,24 75 208 180 113 104 90,2 72,1 18 10,4 112,5 312 270 170 156 135 108 27 15,6 150 416 360 227 208 180 144 36 20,8 225 624 541 341 312 270 216 54,1 31,2 300 832 721 455 416 360 288 72,1 41,6 450 1249 1082 683 624 541 433 108 62,4 500 1387 1202 759 693 601 481 120 69,3 600 1665 1443 911 832 721 577 144 83,2 750 2081 1804 1139 1040 902 721 180 104

Рабочие токи трехфазного двигателя переменного тока при полной нагрузке в амперах и рекомендуемые номиналы трансформатора Мощность Ток полной нагрузки (А) Минимум Трансформатор кВА 110-120 В 208 В 220–240 В* 440-480 В 550-600 В 0,5 4 2,2 2 1 0,8 3 0,75 5,6 3. 1 2,8 1,4 1,1 3 1 7,2 4 3,6 1,8 1,4 3 1,5 10,4 5,7 5,2 2,6 2.1 3 2 13,6 7,5 6,8 3,4 2,7 6 3 19,2 10,7 9,6 4,8 3,9 6 5 30,4 16,7 15,2 7,6 6.1 9 7,5 44 24 22 11 9 15 10 56 31 28 14 11 15 15 84 46 42 21 17 30 20 108 59 54 27 22 30 25 136 75 68 34 27 45 30 160 88 80 40 32 45 40 208 114 104 52 41 75 50 260 143 130 65 52 75 60 — 170 154 77 62 75 75 — 211 192 96 77 112,5 100 — 273 248 124 99 150 Номинальные значения кВА включают 10% избыточную мощность для частых пусков двигателя. * Для двигателей на 200 В увеличьте номинальные значения 220–240 В на 15 %.

Руководство по номинальной мощности трансформатора в кВА

Перейти к:

• Как определить мощность в кВА
• Расчет кВА Размер
• Особенности стартового фактора
• Стандартные размеры трансформатора
• Как определить напряжение нагрузки
• Как определить вторичное напряжение
• Как определить первичное напряжение
• Однофазная мощность кВА
• Трехфазная мощность кВА

Во многих отраслях, включая здравоохранение, производство, электроснабжение, высшее образование и исправительные учреждения, надежные высококачественные трансформаторы необходимы для обеспечения эффективной работы. Крупные объекты и промышленные процессы требуют значительного количества энергии, и им нужны надежные трансформаторы для преобразования энергии, поступающей от электростанции, в форму, которую они могут использовать для своего оборудования и коммунальных услуг.

Как трансформаторы помогают коммерческим и промышленным объектам достичь этих целей?

Трансформаторы преобразуют энергию источника в мощность, необходимую для нагрузки. Чтобы эффективно использовать свои трансформаторы, предприятия должны знать, какую мощность могут дать их конкретные трансформаторы. Эту информацию предоставляет номинал трансформатора.

Трансформатор обычно состоит из двух обмоток: первичной и вторичной. Входная мощность проходит через первичную обмотку. Затем вторичная обмотка преобразует мощность и отправляет ее на нагрузку через свои входные провода. Номинальная мощность или размер трансформатора — это уровень его мощности в киловольт-амперах.

Когда часть электрооборудования выходит из строя, причиной часто является трансформатор. В этом случае вам, вероятно, потребуется заменить трансформатор, и когда вы это сделаете, вам нужно будет выбрать трансформатор с правильным кВА для ваших нужд. В противном случае вы рискуете поджарить свое ценное оборудование.

Как выбрать размер трансформатора? К счастью, определить размер вашего трансформатора относительно просто. Он включает в себя использование простой формулы для расчета требуемой мощности в кВА на основе тока и напряжения вашей электрической нагрузки. В приведенном ниже руководстве по номинальной мощности трансформатора в кВА мы более подробно объясним, как рассчитать требуемую номинальную мощность в кВА.

Позвоните в ELSCO для получения дополнительной информации

Как определить мощность в кВА

Когда вы вычисляете мощность в кВА, полезно заранее ознакомиться с терминологией и сокращениями. Иногда можно увидеть трансформаторы, особенно маленькие, с размерами в ВА. ВА обозначает вольт-ампер. Например, трансформатор мощностью 100 ВА может выдерживать 100 вольт при силе тока в один ампер (ампер).

Единица кВА представляет киловольт-ампер или 1000 вольт-ампер. Трансформатор мощностью 1,0 кВА аналогичен трансформатору мощностью 1000 ВА и может выдерживать 100 вольт при силе тока 10 ампер.

Расчет мощности в кВА

Чтобы определить мощность в кВА, вам необходимо выполнить ряд расчетов на основе ваших электрических схем.

Электрическая нагрузка, которая подключается к вторичной обмотке, требует определенного входного напряжения или напряжения нагрузки. Назовем это напряжение V. Вам нужно знать, что это за напряжение — вы можете найти его, взглянув на электрическую схему. Можно сказать, что примерное напряжение нагрузки V должно быть 150 вольт.

Затем вам нужно будет определить конкретный ток, требуемый для вашей электрической нагрузки. Вы также можете посмотреть на электрическую схему, чтобы определить это число. Если вы не можете найти требуемый ток, вы можете рассчитать его, разделив входное напряжение на входное сопротивление. Допустим, требуемый ток фазы нагрузки, который мы обозначим l, составляет 50 ампер.

После того, как вы нашли или вычислили эти две цифры, вы можете использовать их для определения потребляемой мощности нагрузки в киловаттах. Для этого вам нужно умножить требуемое входное напряжение (В) на требуемый ток нагрузки в амперах (л), а затем разделить это число на 1000:

• В * л / 1000

В приведенном выше примере вы должны умножить 150 на 50, чтобы получить 7500, а затем разделить это число на 1000, чтобы получить 7,5 киловатт.

Последним шагом является преобразование числа в киловаттах в киловольт-ампер. Когда вы это сделаете, вам нужно будет разделить на 0,8, что представляет собой типичный коэффициент мощности нагрузки. В приведенном выше примере вы должны разделить 7,5 на 0,8, чтобы получить 9..375 кВА.

Однако при выборе трансформатора вы не найдете трансформатор с номинальной мощностью 9,375 кВА. Большинство значений кВА представляют собой целые числа, и многие, особенно в более высоких диапазонах, кратны пяти или 10 — 15 кВА, 150 кВА, 1000 кВА и так далее. В большинстве случаев вы захотите выбрать трансформатор с номиналом, немного превышающим расчетную мощность кВА — в данном случае, вероятно, 10 или 15 кВА.

Вы также можете работать в обратном направлении и использовать известные кВА трансформатора для расчета силы тока, которую вы можете использовать. Если ваш трансформатор рассчитан на 1,5 кВА, и вы хотите, чтобы он работал при напряжении 25 вольт, умножьте 1,5 на 1000, чтобы получить 1500, а затем разделите 1500 на 25, чтобы получить 60. Ваш трансформатор позволит вам использовать его с силой тока до 60 ампер. Текущий.

Если идея выполнения вычислений, когда вам нужно вычислить кВА, кажется сложной или непривлекательной, вы всегда можете обратиться к диаграммам. Многие производители предоставляют таблицы, чтобы упростить определение правильного значения кВА. Если вы используете диаграмму, вы найдете напряжение и силу тока вашей системы в строках и столбцах, а затем найдете кВА в месте пересечения выбранной вами строки и столбца.

Запросить расчет стоимости трансформатора

Стартовый коэффициент и особенности

В приведенном выше примере мы разделили на 0,8, чтобы немного увеличить кВА трансформатора. Почему мы это сделали?

Для запуска устройства обычно требуется больше тока, чем для его работы. Чтобы учесть это дополнительное текущее требование, часто бывает полезно ввести в ваши расчеты начальный коэффициент. Хорошее эмпирическое правило — умножить напряжение на силу тока, а затем умножить на дополнительный пусковой коэффициент 125%. Деление на 0,8, конечно же, то же самое, что и умножение на 1,25.

Однако, если вы запускаете свой трансформатор часто — скажем, чаще, чем раз в час — вам может понадобиться мощность в кВА даже больше, чем расчетная мощность. И если вы работаете со специализированными нагрузками, такими как двигатели или медицинское оборудование, ваши требования к ВА могут существенно отличаться. Для специализированных применений вы, вероятно, захотите проконсультироваться с профессиональной компанией по производству трансформаторов, чтобы узнать, какая кВА вам нужна.

Уравнение для трехфазных трансформаторов, которое мы более подробно обсудим ниже, также немного отличается. Когда вы выполняете расчеты с трехфазными трансформаторами, вам нужно будет включить константу, чтобы убедиться, что ваша работа работает правильно.

Стандартные размеры трансформаторов

Легко рассуждать о расчетах размеров трансформаторов абстрактно и придумывать ряд цифр. Но каковы стандартные размеры трансформаторов, которые вы можете приобрести?

В частности, для коммерческих зданий наиболее распространены следующие размеры трансформаторов:

• 3 кВА
• 6 кВА
• 9 кВА
• 15 кВА
• 30 кВА
• 37,5 кВА
• 45 кВА
• 75 кВА
• 112,5 кВА
• 150 кВА
• 225 кВА
• 300 кВА
• 500 кВА
• 750 кВА
• 1000 кВА

Как определить напряжение нагрузки

Прежде чем вы сможете рассчитать необходимое кВА для вашего трансформатора, вам необходимо определить напряжение нагрузки, то есть напряжение, необходимое для работы электрической нагрузки. Чтобы определить напряжение нагрузки, вы можете посмотреть электрическую схему.

В качестве альтернативы у вас могут быть кВА вашего трансформатора, и вы хотите рассчитать необходимое напряжение. В этом случае вы можете скорректировать уравнение, которое мы использовали выше. Поскольку вы знаете, что кВА = V * л / 1000, мы можем решить для V, чтобы получить V = кВА * 1000 / л.

Итак, вы умножаете номинал кВА на 1000, а затем делите на силу тока. Если мощность вашего трансформатора составляет 75 кВА, а сила тока — 312,5, вы подставите эти числа в уравнение — 75 * 1000 / 312,5 = 240 вольт.

Как определить вторичное напряжение

Первичная и вторичная цепи обмотаны вокруг магнитной части трансформатора. Пара различных факторов определяет вторичное напряжение — количество витков в катушках, а также напряжение и ток первичной цепи.

Вы можете рассчитать напряжение вторичной цепи, используя соотношение падений напряжения в первичной и вторичной цепях, а также количество катушек цепи вокруг магнитной части трансформатора. Будем использовать уравнение t ₁ /t ₂  = V ₁ /V ₂ , где t ₁  – число витков в обмотке первичной цепи, t ₂  – число витков в катушке вторичной цепи, V ₁  — падение напряжения в катушке первичной цепи и V ₂ — падение напряжения в обмотке вторичной цепи.

Допустим, у вас есть трансформатор с 300 витками в первичной обмотке и 150 витками во вторичной обмотке. Вы также знаете, что падение напряжения на первой катушке составляет 10 вольт. Подстановка этих чисел в приведенное выше уравнение дает 300/150 = 10/t ₂ , поэтому вы знаете, что t ₂ , падение напряжения на вторичной обмотке, составляет 5 вольт.

Как определить первичное напряжение

Помните, что у каждого трансформатора есть первичная и вторичная стороны. Во многих случаях вам потребуется рассчитать первичное напряжение, то есть напряжение, которое трансформатор получает от источника питания.

Вы можете определить это первичное напряжение, используя соотношения тока и напряжения в первичной и вторичной обмотках трансформатора. Возможно, вы знаете, что ток вашего трансформатора составляет 4 ампера, а падение напряжения на его вторичной обмотке составляет 10 вольт. Вы также знаете, что ваш трансформатор имеет ток 6 ампер через первичную катушку. Каким должно быть падение напряжения на первичной обмотке?

Пусть i ₁  и i ₂ равны токам через две катушки. Вы можете использовать формулу я ₁ /i ₂  = V ₂ /V ₁ . В этом случае i ₁ равно 6, i ₂ равно 4, а V ₂ равно 10, и если вы подставите эти числа в формулу, вы получите 6/4 = 10/V ₁ . Решение для V ₁ дает вам V ₁  = 10 * 4/6, поэтому падение напряжения в первичной цепи должно составлять 6,667 вольт.

Запросить расчет стоимости трансформатора

Однофазные номиналы кВА

Однофазный трансформатор использует однофазный переменный ток. Он имеет две линии питания переменного тока (AC). Ниже приведены несколько распространенных типов:

• Герметичный:  Однофазный трансформатор в герметизированном корпусе используется для различных общих нагрузок, включая внутренние и наружные нагрузки. Эти трансформаторы широко используются в промышленных и коммерческих целях, в том числе во многих типах осветительных приборов. При желании предприятия могут сберегать эти агрегаты для создания трехфазных трансформаторов. Эти трансформаторы имеют относительно низкую мощность, часто от 50 ВА до 25 кВА.
• Вентилируемый: Однофазный трансформатор с вентиляцией полезен для нескольких однофазных внутренних и наружных нагрузок. Эти трансформаторы широко используются в коммерческих и промышленных целях, в том числе в осветительных приборах. Часто они имеют мощность от 25 до 100 кВА.
• Полностью закрытые невентилируемые трансформаторы : Полностью закрытые невентилируемые трансформаторы могут быть однофазными или трехфазными. Они идеально подходят для помещений с большим количеством грязи и мусора. Их номинальная мощность обычно колеблется от 25 до 500 кВА.

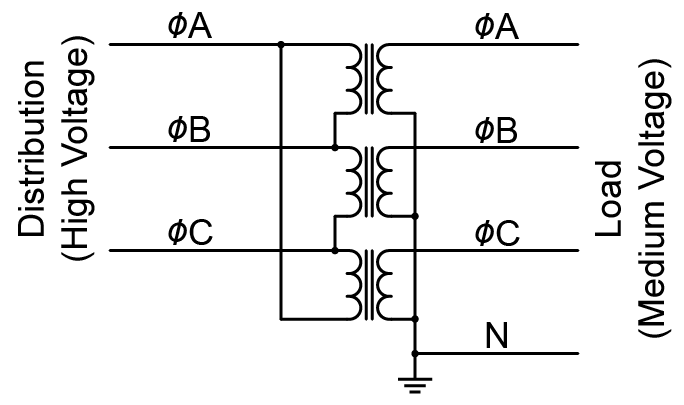

Номинальные характеристики трехфазного трансформатора в кВА

Трехфазный трансформатор может иметь одну из нескольких различных форм. Обычно он имеет три линии питания, каждая из которых не совпадает по фазе с двумя другими на 120 градусов.

По сравнению с однофазными трансформаторами, трехфазные трансформаторы бывают схожих типов:
