Как заменить вилку на проводе с заземлением и без него

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

1 Присоединяем вилку к проводу
2 Адаптация нестандартных трехполюсных вилок
3 Какая вилка лучше – разборная или литая?

Подробная инструкция по ремонту электрической вилки наверняка пригодится неопытному человеку, который не может самостоятельно разобраться, к каким штырькам следует подключать проводники. В современном мире практически все бытовые приборы работают от электрической сети при помощи евровилки, которая может быть выполнена с заземлением или без него. Вместо обычных двух жил необходимо подключить три, это иногда вызывает проблемы при самостоятельном подключении. Есть очень простые способы, как поменять вилку на проводе, чтобы техника вновь заработала в нормальном режиме.

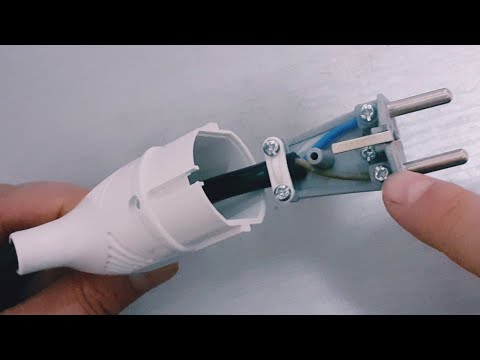

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
Зачищаем жилы примерно на 15 мм, их должно быть три.
Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
Зажмите пластину и полностью соберите корпус.

Самое главное при замене — правильно подключить провода. Достаточно всего лишь знать их маркировку по цветовой гамме, чтобы избежать путаницы.

Адаптация нестандартных трехполюсных вилок

Порой после зарубежных поездок люди привозят бытовые приборы, которые имеют электрические вилки не подходящие под ниши розетки, хотя отвечающие всем характеристикам сети. Если применяется шнур с заземлением, то можно найти выход из положения с помощью адаптера, но найти его бывает крайне затруднительно, можно обрезать вилку и заменить ее разборной. Особенно остро стоит вопрос об адаптации адаптеров для ноутбуков, бытовой техники и сотовых телефонов, потому что штыри располагаются в самом корпусе адаптера и его невозможно заменить разборной вилкой.

Можно использовать вилку стандарта IEC 60906-1, где расстояние между двумя штырями составляет 19 мм, при этом их диаметр 4 мм, но имеется штырь посередине для заземления, именно он мешает правильно вставить ее в розетку. Для решения задачи достаточно в тисках сажать вилку и ножовкой спилить ненужный штырь заземления.

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Вилка с заземлением как подключить

У каждого современного человека дома и на работе насчитывается более 10 электрических устройств, которые существенно упрощают жизнь и делают ее более комфортабельной. Дабы устройства функционировали, их нужна подключать к электрической сети. Для этой цели были придуманы и сделаны различные модификации электроизделий, они обеспечивают непрерывную передачу тока на силовые агрегаты бытового устройства.

Виды электрических вилок

Электрическая вилка евростандарта

До того как узнать, как собрать вилку розетки, необходимо ознакомиться с их разновидностями. По собственной конструктивной особенности электрические вилки не достаточно чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые нередко монтируют в быту, являются следующие модели:

Разборные модели самые нужные, обосновано этой высочайшей функциональностью и возможностью по мере надобности поменять электрическую вилку. У неразборных моделей корпус литой, потому разобрать его не представляется вероятным. Во время ремонта провода нужна обрезать у основания.

Все почаще в русских домах устанавливают розетки евро эталона. Дабы обеспечить надежное соединение и непрерывную подачу тока, нужна вилка соответственного эталона.

Каждый электрический устройство – это возможная угроза здоровью и жизни человека. Дабы предупредить вероятное поражение, вилки непременно оснащаются заземлением, которое гарантирует безопасность при эксплуатации. Угловая евровилка CEE 7/16

Но отличаются вилки не только лишь по конструктивным особенностям. В текущее время на российском рынке выпускается вилки 2-ух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в какой перечислены все технические свойства – допустимые характеристики напряжения питающей сети, величина допустимого тока.

С5 – аналог вилок евро эталона СЕЕ 7-16, имеют круглый штырь поперечником 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка создана для тока нагрузки менее 6 А, не вооружена заземляющим контактом.
С6 – также аналог вилок евро эталона СЕЕ 7-17, обустроены круглым штырем поперечником 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока менее 10 А.

В Рф эксплуатируется огромное количество устройств со шнурами, которые обустроены разборными вилками типа С1-В с круглым штырем поперечником 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Конструктивные особенности

Устройство электрических вилок делится на некоторое количество видов. С техническими чертами, преимуществами и недочетами каждой необходимо ознакомиться более детально.

Устройство неразборной вилки

Цельная вилка

Конструктивные особенности неразборных модификаций всюду однообразные. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка вооружена 2-мя выступами, задачка которых – обвод провода. Обвод важен тем, что исключает возможность обрыва шнура вилки, если к нему была приложена значимая сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высшую степень плотности корпуса с накрепко зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так издавна для подключения электрических устройств использовались только разборные конструкции. Сейчас их употребляет все еще огромное количество россиян. Без таковой детали не обойтись, если будет нужно поменять литой механизм, который вышел из строя. Преимущество таковой вилки заключается в ремонтопригодности и способности применять ее неоднократно. Ее без особенных усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Строение электровилки типа С1-В

Эта конструкция неописуемо ординарна в собственном выполнении. Она состоит из 2-ух половин пластмассового корпуса, 2-ух штырей из латуни, крепежных деталей и прижимающей планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особенной сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию устройств мощностью менее 220 Вт. Штыри сделаны из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластмассовой прокладкой.

Как поменять вилку на проводе

Починить вилку для розетки нетрудно, но во время выполнения работ очень принципиально смотреть за соблюдением техники личной безопасности.

Как разобрать вилку электрическую типа С1-В

Нужна приготовить концы проводов к подключению. Для этого обрезается шнур с интервалом менее 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, обычно, изоляция в этих местах становится жесткой и подлежит подмене. На концах провода формируются колечки. После чего на винты инсталлируются пружинные гроверы и плоские шайбы. Сейчас эту конструкцию можно вставлять в винты.

Винт нужна вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Устанавливаются они выступами в корпусе в особые углубления. На провод накладывают планку и при помощи 2-ух винтов придавливают к корпусу. Если изоляция узкая, дабы предупредить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку либо резиновую.

Замена электровилки типа С1-В

В окончание соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их необходимо отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным методом, что и в прошлом разделе. Разработка сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их непременно следует установить. Провод желто-зеленого окраса можно подсоединять только к заземляющему контакту. Обычно, он размещен в центре между контактными площадками штырей.

В двухполюсном шнуре не предусмотрен контакт заземления, поэтому, в вилке это место остается свободным.

Особенности замены различных видов электрических вилок

Замена конструкции евро эталона

Этапы замены электрической вилки евро вида

Обычно, необходимость в подмене появляется, когда была нарушена целостность 1-го из штырьков. Разработка довольно обычная:

Замена начинается с демонтажа старенькой евровилки и удаления наружной оболочки с провода. От конца удаляется более 5 см.
Любая жила провода зачищается примерно на 15 мм. Этой длины будет довольно для подключения проводов в конструкции евро эталона.
Все обнаженные жилы обрезаются таким макаром, дабы длина обнаженных проводов была менее 10 мм. Этого довольно, дабы поменять вилку новейшей без помощи других.

Для обеспечения надежного контакта нужна при помощи плоскогубцев подогнуть концы проводов.
Следующий шаг – правильное подключение проводов. Большая часть шнуров обустроено 3-мя проводами. Карий – фаза, желтоватый либо зеленоватый – заземление, синий – ноль.
Дабы вилка не шаталась, ее необходимо отлично зафиксировать, зажав провод пластмассовой перемычкой.
Оканчивающий шаг – собрать рабочий механизм и проверить его работоспособность.

Устройство евровилки довольно обычное, но во время выполнения работ необходимо проявлять осторожность.

Замена старенькой электровилки русского эталона

Одна из более распространённых в СССР конструкций вилок, рассчитана на 220В

Древняя электрическая вилка имеет еще больше ординарную конструкцию в сопоставлении с предшествующим аналогом.

Метод замены в этом случае незначительно отличается. Главные этапы, из которых состоит замена:

Демонтируется старенькый корпус и разбирается.
Как и в прошлом случае оголяются провода. Концы зачищаются на 15 мм.
В этом случае заземление отсутствует, потому подсоединить необходимо всего два провода. При подключении принципиально смотреть за полярностью.

Оканчивающий шаг – сборка уже готовой электровилки.

Замена штепсельных вилок

Штепсельная вилка – это электрический соединитель, совместно с которым обеспечивается и штепсельное соединение. С его помощью удается стремительно подключить и отключить электрический устройство, применяя различные разъемные контакты.

Для замены штепсельной конструкции будет нужно следующий рабочий инвентарь: крестовидная и плоская мелкие отвертки, стриппер, поделочный ножик и новенькая вилка. Разработка замены такая:

Выкрутить винт, задачка которого была обеспечить надежное соединение половинок механизма, разобрать его.
При помощи стриппера удалить около 5 см верхней оболочки кабеля. Если вилка вооружена предохранителем, нужна его верно подобрать, к примеру, красный трехамперный мощностью от 720 до 3000 Ватт.
С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, дабы конец стал осторожным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего накрепко фиксируется при помощи пластмассового зажима.

Большая часть штепсельных модификаций обустроено особыми металлическими гнездами, куда должен вставляться обнаженный конец провода. Затягивается он маленьким винтом.

Адаптация вилок

Довольно нередко встречаются электрические приборы, вилки которых не подходят для российских розеток. В данном случае решение трудности одно – подключение устройства через особый переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Поляризованная электрическая вилка IEC 60906-1

Расстояние между штырями у таковой конфигурации составляет 19 мм, поперечник каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они обустроены дополнительным штырем заземления, который не дозволит воткнуть вилку в розетку.

Для решения трудности конструкцию зажимают в тиски и осторожно, дабы не разрушить нужные штыри, 3-ий спиливают ножовкой по металлу. Отсутствие заземляющего штыря дозволит беспрепятственно подключить устройство к розетке.

Адаптация британской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной полосы, они созданы для подачи питающего напряжения, а 3-ий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Дабы механизм можно было применять, будет нужно уменьшить ширину штырей на 2,5 мм и удалить заземление. Излишний удаляется ножовкой по металлу, с ее помощью и стачиваются другие штыри. На этом адаптация завершается, вилку можно применять в домашних критериях.

Как подключить вилку к проводу? Аннотация с фото и видео.

Очень нередко нам приходится поменять старенькые электровилки на бытовых устройствах в силу их не долговечности, а все так как производители на всем сберегают. Так как подключить вилку к проводу, если древняя сломалась либо же просто отпал провод, а сама вилка не разборная? Все просто!

1-ое, с чем необходимо обусловиться, это вилка у вас с заземлением либо без. Как это выяснить? Электровилка с заземлением имеет три контакта, другими словами к ней подключается три провода, а вилка без заземления два контакта, другими словами к ней подключается два провода. Это можно поглядеть по количеству проводов в кабеле питания электроприбора.

2-ое, что необходимо знать, на какую критическую нагрузку рассчитан электроприёмник, к которому мы подключаемся. Электровилки бывают на 6, 10, 16 А и т.д.. В домашней электросети используются конкретно эти три. На сколько ампер нам нужна вилка? Высчитать до боли просто! К примеру, это электрочайник мощностью 2 000 Вт. Он работает от сети 220 В. Нам необходимо поделить 2000/220=9.09А. Получаем, что для чайника будет довольно вилки на 10 А. Но я бы рекомендовал брать с припасом на 16 А, по той причине, что производитель всегда завышает характеристики на свою продукцию, а если электровилка изготовлена в Китае, то и подавна.

Третье, на что следует направить внимание, это направление подключение провода к вилке, оно бывает прямым и под углом в 90 градусов. В большинстве случаем вилка под углом 90 градусов будет удобнее в эксплуатации, потому рекомендую брать конкретно такие вилки.

Как подключить вилку к проводу? Что для этого необходимо?

По сути, подключить кабель к электровилке до боли просто, для этого нам пригодится минимум инструмента: отвертка и ножик, может быть еще паяльничек, но это не непременно.

Берем ножик и зачищаем изоляцию на проводах, делать это необходимо акуратно, что бы не разрушить медные жилы.

Сейчас берем отвертку и разбираем электровилку. Обычно, необходимо открутить только один винтик и вилка с легкостью разбирается.

Продеваем провод в пластмассовый корпус вилки.

Фиксируем провода винтами. В моем случае, их только два, но может лупить и три. 3-ий – это заземление, он имеет желтоватый, зеленоватый либо желто-зеленый цвет.

Особым зажимом закрепляем кабель, что бы наши провода не выпали со собственных креплений. Собираем электровилку назад и проверяем работоспособность, включая ее в розетку. На этом все. Как вы могли увидеть, что подключить вилку к проводу совершенно просто и с этим управится каждый.

Замена электрической вилки

Многие бытовые приборы подключаются к электросети при помощи вилок. С течением времени они могут выходи́ть из строя, и для некоторых это может стать суровым вопросом — как поменять вилку на проводе?

Нужно отметить, что вилки имеют различную конструкцию и не всегда замена электрической вилки может перейти просто. К примеру, число жил провода и число контактов на вилке может не совпадать.

Может потребоваться поменять ординарную вилку на евро- либо напротив. Все эти аспекты подвергнутся рассмотрению ниже, а начнем с устройства вилки.

Как устроена электрическая вилка

В протяжении долгого времени в различных странах создавались свои эталоны на штепсельные разъемы. Закупка зарубежного электрического оборудования создавала трудность для его подключения к российским розеткам.

Не считая того, разрабатывались новые модели вилок и розеток, которые вносили еще более неурядицы. На сегодня в магазинах можно приобрести как старенькые русские штепсельные разъемы, так и новые завезенные из других стран.

Потому в этой статье будет рассмотрена аннотация по подмене электрической вилки различных эталонов.

Рассмотрение главных частей вилки поможет осознать, как верно поменять вилку на проводе. Неважно какая вилка состоит из следующих частей:

корпус;
контакты;
в разборных вилках есть зажимы для провода.

Основная задачка корпуса – защитить человека от поражения электрическим током. Не считая этого, в корпусе накрепко крепятся контакты и провод. Корпус может быть различной формы и размера, разборным либо нет.

Розетка и вилка должны подходить друг дружке не только лишь по размерам, но и исходя из убеждений безопасности. К примеру, вилка с отчасти изолированными контактами может употребляться с розетками, имеющими ровненькую поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, нужно использовать с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, находящиеся в форме треугольника, вилку воткнуть в розетку можно только одной стороной.

При всем этом провода к розетке подключают таким макаром, дабы фаза шла к выключателю.

Уточнение. В Рф, к огорчению, таковой метод не применяется.

Контакты на вилках в главном делаются круглыми, но есть модели, в каких они плоские.

Круглые контакты бывают поперечником на 4 и 4,8 либо даже 7,05 мм, хотя в Рф это большая уникальность. В Русском Союзе были контакты с прорезями, это присваивало им характеристики пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг дружке, а с маленьким схождением.

Роль пружины делает пластик вилки. Такие модели можно применять в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно производить лишь на разборных моделях. Методы подключения проводов могут быть различными, но, обычно это резьбовое соединение конкретно с самим контактом.

В ближайшее время все почаще применяются вилки с заземляющим контактом, он может быть выполнен в виде штыря либо гнезда. В последнем случае в розетке имеется штырь, который заходит в гнездо вилки.

Дополнительно по краям корпуса вмонтированы заземляющие пластинки, которые мало утоплены в корпус.

На какую нагрузку рассчитана вилка

В некоторых странах применяется напряжение 100–127 В с частотой 50 либо 60 Гц. Такие вилки могут работать с током от 2,5 до 20 А.

Примером может служить североамериканская вилка NEMA 5–20. Она рассчитана на напряжение 125 В и ток 20 А, имеет заземляющий контакт.

Вилки, рассчитанные на напряжение 220 В, могут работать с током до 16 А, более массивные устройства подключать к розеткам будет опасно.

Хотя в некоторых странах в переносках применяют вилки, просто выдерживающие ток в 32 А, но к ним подключают несколько потребителей и вилку переноски не выдергивают, пока не будет снята нагрузка.

Это одно из главных правил, которое нужно учесть, дабы знать, как поменять вилку на проводе. Несоблюдение этого требования может привести к оплавлению вилки и выходу ее из строя.

Обычно массивные вилки можно найти по виду. Они имеют огромные размеры и толстую изоляцию, также массивные контакты. Подключаемый провод также должен быть рассчитан на таковой же ток.

Как поменять старенькую электрическую вилку?

При правильном подборе электрической вилки и ее эксплуатации она может прослужить не одно десятилетие. Иногда старенькые изделия служат еще лучше, чем новые. Потому желание поменять старенькую вилку может появиться по нескольким причинам:

электроприёмник, подключаемый через вилку, вышел из строя, и появилось желание применять провод по другому предназначению;
из-за недлинного замыкания в проводе либо электроприёмнике вилка обгорела и ее нужно поменять;
в квартире поменяли розетки, и древняя вилка не подходит.

Как поменять вилку на проводе правильным образом? Если электроприёмник остался этим же, то вилку необходимо установить такого же номинала либо большего, какой был у старенькой. При всем этом следует проверить и розетку, дабы она тоже соответствовала этим характеристикам.

Для определения характеристик глядят маркировку. Обычно она проставляется на торце вилки либо одной из ее сторон.

На розетках маркировка видна на крышке, где размещены контакты. В маркировку входят номинальное напряжение и наибольший ток.

Также инспектируют вилку и розетку на сопоставимость. Выше уже было сказано, что в целях безопасности должны быть приняты меры от случайного прикосновения к контактам вилки при ее включении либо выключении.

После подбора новейшей вилки приступают к разбору старенькой. Старенькые вилки имели разборный корпус, который состоял из 2-ух половинок, либо 2-ух частей, вставляемых одна в другую. Крепление делается при помощи винта с гайкой либо без. Гайка впаивалась в корпус и с наружной стороны не была видна.

Разглядим, как подключить электрическую вилку:

1. При разъединении частей видны контакты, находящиеся в собственных местах. Подключение провода осуществляется при помощи винта, ввинчиваемого в контакт.
2. Дабы провод был плотно соединен с корпусом и не болтался, он зажимается пластинкой при помощи 2-ух болтов. Между проводом и пластинкой непременно должна быть изолирующая прокладка.
3. Если новенькая вилка имеет такую же конструкцию, необходимо все разобрать и провод подсоединить к новейшей вилке в таком же порядке. В других случаях может пригодиться дополнительная обработка провода.

Куда подключать провода?

Замена электрической вилки всегда сводится к решению 2-ух вопросов:

1. Мощность вилки, розетки и подключаемого устройства должны быть на этом же уровне.
2. Если есть особенности в устройстве вилки, их нужно строго делать.

Решение первого вопроса уже обсудили, как поменять вилку на проводе, если применяется поляризованный разъем?

В данном случае поначалу нужно произвести маленькое исследование. При помощи мультиметра либо другого устройства, способного прозванивать цепь, находят провод, идущий от однополюсного выключателя размещенного на электрическом оборудовании.

Отмечают этот провод. Потом в розетке находят фазу и глядят, какой контакт вилки будет заходить в это гнездо. К этому контакту нужно будет подключить провод, идущий на выключатель устройства. 2-ой провод подключают к другому контакту, лежащему в этой же плоскости.

3-ий контакт остается неподключенным. Это справедливо для двужильного провода, если же применяются три жилы – смотрите ниже подзаголовок «Как поменять вилку с 3-мя проводами».

Как поменять вилку с 2-мя проводами

Подключение электрической вилки к проводу с 2-мя жилами делается произвольно, другими словами не имеет значения, к какому контакту будет подсоединена фаза, а к какому ноль.

Нужно только достигнуть надежного соединения, так как при сильной нагрузке в нехорошем контакте будет проскакивать искра, и это место будет греться.

Нагрев приводит к резвому окислению металла, что, в свою очередь, приведет к увеличению сопротивления электрическому току. Сопротивление еще более будет стимулировать нагрев и круг замкнется.

Медные провода можно лудить, в особенности если жила многопроволочная. Но лучше применять для этого особые наконечники — НШВИ. В некоторых вилках для крепления провода необходимо делать колечко, которое притягивается к контакту при помощи винта и шайбы. Это колечко тоже лучше пропаять.

Как подключить электрическую вилку с заземлением

В двухфазной сети может употребляться кабель с 3-мя жилами, одна из которых является заземлением. Замена вилки с заземлением не много чем отличается от замены вилки с 2-мя жилами.

Принципиально не спутать заземление с нулевым либо фазным проводом, для этого в кабеле жилы маркируются цветом. Провод с желто-зеленой расцветкой и будет заземлением.

Фазный и нулевой провод присоединяют к контактам, размещенным в одной плоскости, тогда как заземление подключают к контакту, расположенному под углом 90º к этой плоскости.

При сборке вилки Непременно фиксируйте провод при помощи прижимающей скобы (зажима). По другому при вытаскивании вилки из розетки всё усилии будет прилагаться на провода, присоединенные к штифтам. Это будет приводить к ухудшению контакта в предстоящем.

Этот контакт может быть штыревым либо гнездовым. Нередко имеются дополнительные пластинки, находящиеся по краям корпуса.

Если касание к нулевому проводу неприемлимо, то заземляющий провод не несет никакой опасности. Потому заземляющий контакт, если это штырь, делают длиннее других контактов.

Замена неразборной евровилки

Ранее речь шла о разборных вилках, как поменять вилку на проводе, если вилка литая? В данном случае ничего не остается, как отрезать ненадобную вилку и отыскать ей подмену из разборных вилок.

Замена должна быть не наименьшего номинала, к тому же она должна подходить к розетке, в которую будет врубаться. Весь процесс замены уже тщательно описан выше.

Внимание! При зачистке провода лучше применять особый инструмент для снятия изоляции, дабы не разрушить жилы. Если такового инструмента нет, изоляцию до конца не надрезают, а отрезаемую часть изоляции поворачивают или изгибают для ее окончательного отсоединения.

Используя эту аннотацию по подмене электрической вилки, реально избежать ненадобных противных последствий и получить высококачественное штепсельное соединение.

Видео: Подключение вилки к проводу #вилка #провод #ПУЭ #ГОСТ

Как заменить двухконтактную розетку на трехконтактную

Детали проекта

Навыки

4 из 5 От умеренного до жесткого

Стоимость

Стоимость: 20 долларов США за УЗО и 200 долларов США за профессиональную установку

Расчетное время

Н/Д

Можно ли установить трехконтактную розетку без заземляющего провода?

Старомодные двухконтактные розетки, также известные как розетки, подключаемые к двухжильным кабелям, не имеют заземляющих проводов, которые защищают людей и электрические устройства в случае неисправности. Тем не менее, можно установить новую трехштырьковую розетку или розетку GFCI в ту же розеточную коробку без повторной проводки, если сама коробка заземлена.

К счастью, металлические коробки, прикрепленные к бронированному или BX кабелю — типу проводки, обычно встречающемуся в старых домах, — обычно заземлены; гибкая металлическая оболочка кабеля служит той же цели, что и специальный заземляющий провод.

Розетка и розетка: в чем разница?

Розетка — Все, от чего отбирается и используется ток. Например, розетки для приборов, розетки для детекторов дыма и розетки для освещения.
Розетка — Розетка. На выходе установлено контактное устройство для крепления насадной вилки.

Зачем устанавливать GFCI?

Даже если розетка не заземлена, установка в ней устройства GFCI все равно защитит вас (и ваши инструменты и приборы) от замыканий на землю.

Но незаземленный GFCI не может защитить чувствительную электронику, такую как компьютер или телефон, от помех, вызванных блуждающими токами. Национальный электротехнический кодекс требует, чтобы вы наклеили на розетку этикетку с надписью «Оборудование не заземлено». Эти этикетки поставляются в комплекте с новым GFCI.

Как заменить розетки с двумя контактами на три:

Выполните следующие действия, чтобы узнать, как заземлить розетку.

Шаг 1. Проверка заземления

Вставьте один штырь тестера цепей в горячий слот розетки (более короткий) и прикоснитесь другим к винту, крепящему крышку.
Тестер должен загореться. Если это не так, коробка не заземлена. Вы можете установить GFCI (см. шаги ниже) или вызвать электрика, чтобы починить проводку.

Шаг 2: Снимите старую розетку

Отключите питание на панели выключателя или блоке предохранителей.
Открутите старую розетку от коробки и отсоедините провода.

Шаг 3: Подсоедините новую розетку

Подсоедините черный (горячий) провод к латунной клемме, а белый (нейтральный) провод к серебряному. На GFCI используйте клеммы в соответствии с меткой «линия» на задней стороне розетки. (Если ваша коробка не заземлена, перейдите к шагу 6. )

Шаг 4. Закрепите винт заземления

Этот зеленый винт, продаваемый в хозяйственных магазинах, вставляется в отверстие с резьбой в задней части коробки.
Подсоедините один конец 8-дюймового зеленого заземляющего провода или косички (также продаются в хозяйственных магазинах) к винту и затяните его.

Шаг 5: Заземлите розетку

Присоедините другой конец 8-дюймового провода заземления к зеленой клемме заземления на трехконтактной розетке или розетке GFCI.
Вставьте новую емкость в коробку.

Шаг 6. Включите питание

Используйте тестер цепи, чтобы убедиться, что цепь работает.

Этапы установки розетки GFCI

Отключите питание розетки. Используйте тестер напряжения для подтверждения.
Снимите крышку с помощью отвертки.
Отсоедините розетку от электрической коробки с помощью отвертки.
Ослабьте провода на горячей и нейтральной сторонах розетки. Если питание не отключено, вы будете шокированы винтами.
Снимите розетку.
Перед установкой GFCI убедитесь, что в старой выходной коробке достаточно места. Если GFCI слишком велик, вам необходимо приобрести и установить коробку большего размера.
Повторите процесс в обратном порядке с розеткой GFCI.

Ресурсы

Комната должна быть заменена проводкой, если нет заземления. Однако, если вы хотите иметь заземленную розетку с тремя контактами без повторной проводки, вы также можете использовать прерыватель цепи замыкания на землю (GFCI), который можно найти в любом домашнем центре.

Список покупок

Розетка GFCI
Накладка

Инструменты

Инструменты и материалы

Отвертка
to/3AYpwvY»>
Тестер напряжения

Должен ли я заменить двухконтактную розетку на трехштырьковую? — Круто сегодня

Наш профессиональный ответ? Да. Если у вас старый дом (построенный до 1962 года) с двухштырьковыми розетками, самым безопасным вариантом будет , переподключив эти розетки к заземленной трехштырьковой розетке .

Почему?

Потому что розетки с двумя контактами являются «незаземленными розетками», то есть у них нет дополнительного «заземляющего» провода, который защищает вас от возможных скачков напряжения. А без этой дополнительной защиты вы подвергаетесь более высокому риску:

Поражение электрическим током
Электрический огонь
Поврежденная электроника

Давайте подробнее рассмотрим эти два разных типа розеток.

Нужен профессионал, чтобы заменить двухконтактную розетку на трехконтактную? Просто свяжитесь с нами по телефону , и мы немедленно пришлем электрика.

Розетка с двумя и тремя контактами: в чем разница?

Основное различие между розеткой с двумя контактами и розеткой с тремя контактами заключается в том, что трехштырьковая розетка имеет заземляющий провод, а двухштырьковая — нет.

Итак, что такое «заземляющий провод»?

Ну, заземляющий провод — это, по сути, провод, который действует как короткий путь и направляет любой скачок избыточного электричества в безопасное место.

Видите ли, каждая розетка имеет горячий и нулевой провод. Ваш горячий провод подает электричество к розетке, а нейтральный провод отправляет электричество обратно на главный электрический щит. И оба провода рассчитаны только на определенное количество вольт (обычно 120 вольт).

Но если эти провода получают больше электричества, чем они рассчитаны (например, из-за подключения слишком большого количества приборов), они могут привести к поражению электрическим током, нагреться и вызвать пожар или повредить подключенные к сети приборы.

Но при наличии заземляющего провода дополнительное электричество проходит по этому проводу и вместо этого просто поглощается землей.

Два варианта модернизации двухштырьковой розетки

Если в вашем доме несколько двухштырьковых розеток, 2 варианта модернизации включают:

Добавление провода заземления для перехода на розетку с 3 контактами . Это самый безопасный вариант, требующий прокладки заземляющего провода от главного электрического щита к конкретной розетке. Добавление заземляющего провода должно выполняться профессионалом, и каждую двухконтактную розетку необходимо обновлять отдельно.
Добавление прерывателя цепи замыкания на землю (GFCI). Альтернативный вариант добавления заземляющего провода. Хотя цепь по-прежнему будет «незаземленной», GFCI будет контролировать поток электричества, проходящий через розетку, и отключит питание розетки, если напряжение станет слишком высоким.
