Скрутки, клеммники и WAGO под лёгкой перегрузкой / Хабр

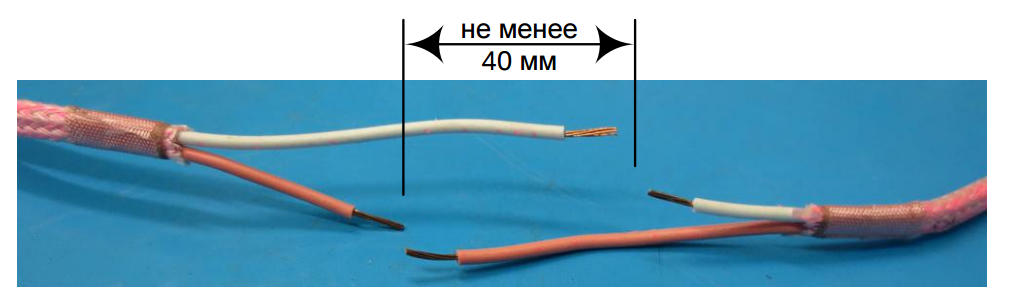

В позапрошлом году я начал испытания различных способов соединения проводов, во избежание ситуации описанной в посте. Сейчас пришло время посмотреть как соединения стареют со временем и ведут себя при перегрузках.
Здесь рассматриваются наиболее доступные способы соединить наиболее типичный для квартирной проводки медный однопроволочный провод сечением 2,5 кв.мм.
Старение
Соединения, описанные в прошлой статье, были оставлены на балконе с большими суточным и годовым перепадами температуры и влажности на 14 месяцев. Напряжение не подводилось. Подтяжка или зачистка клемм не производились.Перегрузка
На этот раз конструкция установки несколько иная. Повышено выходное напряжение и добавлен балласт, в виде кастрюли с кипятильником, для стабилизации тока.
Все соединения включены последовательно и подвергались идентичным воздействиям. Испытание имело вид подачи тока импульсами длительностью 0,5… 2 часа с периодами охлаждения не менее 0,5 часа.
Ток составлял около 38 А (первые 18 импульсов) и 40 А (ещё 12 импульсов). В завершение подан импульс 3 часа @40 А, в конце которого выполнено измерение температуры. Температура измерялась прижатием термопары к токоведущим частям клеммников через термопасту. После охлаждения установки измерено переходное сопротивление уцелевших соединений.
| Длительность | Ток | |
| 1 | 1 ч | 38 А |
| 2 | 2 ч | 38 А |
| 3 | 2 ч | 38 А |
| 4 | 0,5 ч | 38 А |
| 5 | 1 ч | 38 А |
| 6..15 | 0,5 ч | 38 А |
| 16 | 4 мин | 38 А |
| 17..18 | 0,5 ч | 38 А |
| 19..30 | 0,5 ч | 40 А |
| 31 | 3 ч | 40 А |
Подтяжка клемм не производилась.
Винтовые клеммники ТВ-1504 (15 А) и ТВ-2504 (25 А)
Нет признаков ухудшения контакта при хранении и после циклирования. Конечная температура в перегрузке существенно превышает допустимую для ПВХ изоляции, но никаких признаков повреждения клеммников или проводов не обнаружено.
Успех.
«Полиэтиленовый» клеммник 5 А
На 18-ом цикле стало заметно оплавление корпуса в местах соприкосновения с металлическими частями. К концу финального трёхчасового нагрева корпус начал течь, но продержался до конца опыта. При разборке схемы один из проводов выпал.
Провал, но с учётом 8-и кратной перегрузки — живучесть удивительная.
«Полиэтиленовый» клеммник 10 А
Не участвовал в испытаниях на старение. При сборке, в гильзе образовалась трещина, и с этой трещиной он пошёл на испытания.
Никаких признаков повреждения корпуса или проводов. После разборки провода держатся надёжно, сопротивление стабильно.
Успех.
Скрутка Cu-Cu
Успех, но есть нюанс.
Скрутка Al-Cu
После хранения сопротивление высоко и нестабильно. Начала дымиться сразу после включения под нагрузку, и через полчаса изолента полностью обгорела. На 16-м импульсе контакт пропал и началось искрение, после чего была исключена из схемы.
Полный провал, но без пожара.
Скрутка Al-Al
После хранения нестабильное сопротивление. Начала дымиться через 10 минут после подачи тока. Через 5 часов под нагрузкой (третий импульс) почернела изоляция на проводах. На протяжении всего опыта наблюдается небольшое искрение. На 19-м импульсе нагрев скрутки привёл к повреждению вспомогательного клеммника, после чего она была исключена из схемы.
Полный провал, но без пожара.
Пайка
Стабильна как целый провод. Но крайне нетехнологично для монтажа электропроводки.
Успех.
WAGO 222 (серый)
После хранения сопротивление возросло и стало нестабильным. В ходе опыта температура внутри достигла 171º. Заметных повреждений корпуса нет, но изоляция на проводах начала темнеть. После прогрузки сопротивление осталось нестабильным. Возможно это вызвано оксидной плёнкой на проводе, возникшей в результате перегрева.
Успех, но есть нюансы.
WAGO 221 (прозрачный)
После хранения возросло сопротивление. После прогрузки сопротивление частично восстановилось, но стало нестабильным. Видимых повреждений нет. Изоляция на проводах немного потемнела и затвердела.
Значительно лучше, чем серый WAGO.
Измерения
| R нач, мОм | Δt @15А | R хран, мОм | R перегр, мОм | ||
| ТВ-25 прямое | 1,3 | +10º | 1,3 | 1,3 | + 63º |
| ТВ-25 рядом | 1,0 | + 9º | 1,0 | 1,0 | + 48º |
| ТВ-15 прямое | 1,3 | + 11º | 1,2 | 1,3 | + 76º |
| ТВ-15 рядом | 1,0 | + 11º | 1,1 | 1,1 | + 70º |
| WAGO 222 (серый) | 1,4 | + 11º | 2,8… 8,3 | 2,6 . .12,9 |
+ 145º |
| WAGO 221 (прозрачный) | 1,4 | + 12º | 4,5… 5,0 | 1,7… 3,1 | + 121º |
| «полиэтиленовый» 5А | 1,2 | — | 1,4 | 2,0… 4,2 | + 86º |
| «полиэтиленовый» 10 А | 1,2 | — | — | 1,0 | + 55º |
| Пайка | 0,9 | — | 0,9 | 0,8 | — |
| Скрутка Cu-Cu | 1,1 | + 9º | 1,2… 9,0 | 1,8… 9,0 | + 56º ? |
| Скрутка Al-Al | — | — | 1,8… 23,0 | разрушена | обгорание изоленты |
| Скрутка Al-Cu | — | — | 7,3… 42,4 | разрушена | обгорание изоленты |
| Провод | 1,0 | + 10º | — | 0,9 |
Δt @15А — превышение температуры соединения над окружающей средой при токе 15 А сразу после сборки.
R хран — сопротивление после 14-и месячного хранения в неблагоприятных условиях.
R перегр — сопротивление после испытаний на перегрузочную способность.
Δt @40 А — превышение температуры над окружающей средой при токе 40 А после испытаний на перегрузочную способность.
Размышления
В соответствии с ГОСТ IEC 60898-2-2011, автоматический выключатель 25С должен гарантированно отключаться за время не более 1 ч при токе 25*1,45 = 36 А. Исходя из этого, испытанные (и уцелевшие) соединения должны быть достаточно надёжными для цепи сечением 2,5 кв.мм, защищаемой автоматами на 25 А.Следует учитывать, что, несмотря на сохранение целостности соединений, нагрев, во всех случаях, существенно превысил допустимый для ПВХ изоляции предел в 70º. Длительное нахождение под таким током приведёт к ускоренному старению изоляции и её разрушению.
Мне не удалось устроить возгорание — полное разрушение изоленты произошло без открытого пламени. Корпуса электротехнический изделий и изоляция проводов изготавливаются из материалов не поддерживающих горение, а потому пожар при перегрузке маловероятен, но возможен при «правильном» монтаже на «подходящих» конструкциях.
Опыт проводился при комнатной температуре на открытом столе. Реальные соединения могут располагаться в закрытых щитках или нагреваемых солнцем помещениях.
Подключение электроплиты | Заметки электрика
Здравствуйте, уважаемые гости сайта «Заметки электрика».
Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к экзаменам по электробезопасности. Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.
Кстати, я открыл на сайте раздел «Онлайн тесты» для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.
А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.
После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия специалиста-электрика.
Основные требования
Начну с самого главного.
Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам ПУЭ 7 издания. Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.
Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.
Давайте разберем пошагово, как же правильно подключить электрическую плиту.

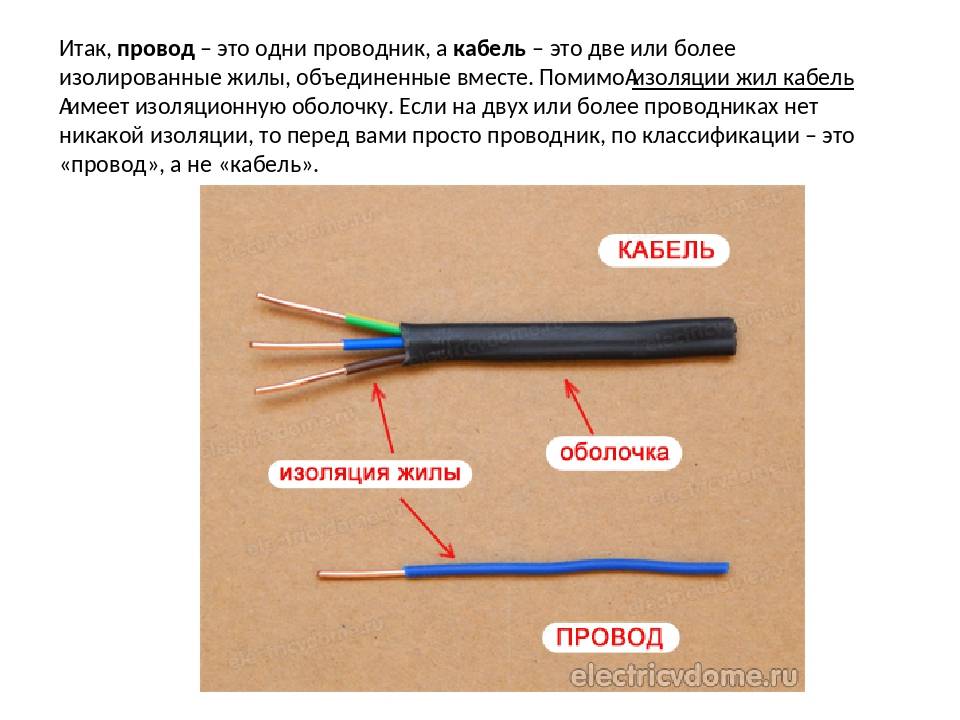

Шаг 1. Выбор питающего кабеля
По требованию ПУЭ, п.7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв.мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.
Итак, питающий кабель на электрическую плиту должен быть только медным.
Далее нужно определиться с питанием. Если питание квартиры или дома у Вас однофазное, то питающий кабель должен быть только трехжильным: фаза L, ноль N и земля PE.
Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, как выполнить разделение PEN проводника на N и РЕ, чтобы перейти от системы заземления TN-C на TN-C-S.
Там даны все ответы, как действовать в таком случае.
Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.
Итак, с количеством жил в кабеле определились.
Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм.
Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).
В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.
Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.
Вот Вам в помощь таблица с рекомендуемыми сечениями жил проводов и кабелей. Также Вы можете воспользоваться программой электрик.Таким образом, зная мощность электроплиты, Вы безошибочно сможете найти сечение жил кабеля.
Итак, с сечением тоже определились.
Осталось выбрать марку кабеля. Для этого я Вам рекомендую перейти по ссылочке на отдельную статью, где указаны рекомендуемые марки кабелей и проводов в зависимости от условий прокладки. Здесь лишь хотел бы посоветовать — не вздумайте применять провода марки ПУНП.
Также предлагаю Вам прочитать полезные материалы по теме:
- как правильно купить провода и кабели
- как определить сечение кабелей по его диаметру
И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается.
Это также четко указано в СП 31-110-2003, п.9.2.
Шаг 2. Автоматический выключатель и УЗО
Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.
Почему именно на 32 (А)? Об этом я очень подробно объяснял в статье про время-токовые характеристики автоматических выключателей.
Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат. Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:
- как правильно выбрать и приобрести УЗО
- принцип действия и работы УЗО
- зачем необходимо устанавливать УЗО и от чего оно защищает
- различные схемы подключения УЗО
УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.
е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.
Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).
Вместо пары автомат + УЗО можно применить дифференциальный автомат С32, 30 (мА). Читайте подробную статью про преимущества дифавтомата перед автоматом + УЗО.
Опять же это все относится к однофазному подключению плиты.
В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А). После него установить четырехполюсное УЗО с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).

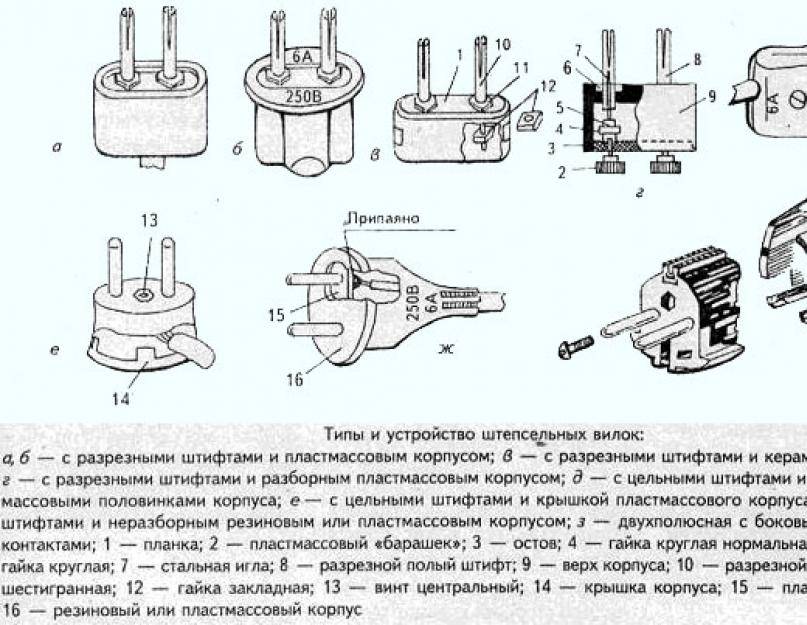

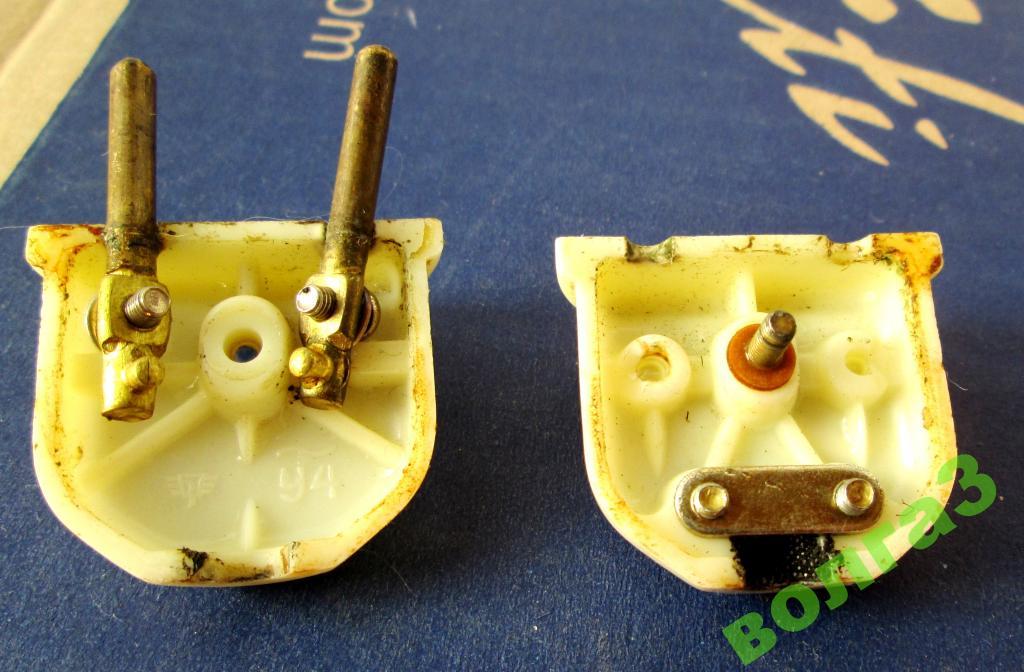

Шаг 3. Выбор силовой розетки и вилки
Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.
В моем примере при однофазном подключении плиты они должны быть на 32 (А). Обычно я применяю силовые розетки и вилки В32-001 на 32 (А).

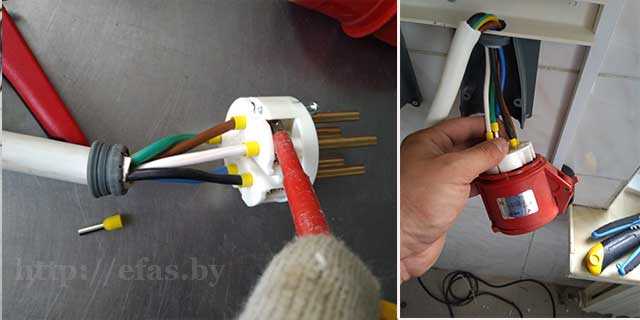

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.
Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.
При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.
О них я написал подробную статью и указал на преимущества и недостатки — читайте здесь.
Шаг 4. Схемы подключения электроплиты
При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно соблюдайте цветовую маркировку жил, чтобы не допустить ошибок в подключении.
Существует три основные схемы подключения электрических плит.
1. Однофазная схема подключения — 220 (В)
Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.
При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.
Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».
На клемму РЕ (6) подключаем защитный проводник «PE» (земля).
Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.
Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т.е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей.
Лично я пользуюсь итальянскими пресс-клещами EGI-60
Еще несколько примеров.
2. Трехфазная схема подключения — 380 (В)
При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.
Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.
3. Двухфазная схема подключения — 380 (В)
Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.
Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.
Заключение
Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.
Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно. Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.
P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Как устранить проблемы с тросом автоматического переключения передач Corvette C5 и C6
Корветы C5 и C6 часто имеют проблемы с тросом автоматического переключения передач, и в большинстве случаев заводское решение отсутствует.
У многих автомобилей есть ахиллесова пята: проблема, которая может возникнуть без предупреждения и привести к остановке автомобиля. Для корветов C2 и C3 это подшипники задних колес. У C5 и C6 слишком часто выходит из строя трос автоматического переключения передач. В корветах этот трос соединяет переключатель на консоли с коробкой передач в задней части. Трос переключения сам по себе редко является проблемой; обычно это небольшая пластиковая втулка на обоих концах кабеля. Со временем и усугубляясь жарой, пластиковые втулки растрескиваются и крошятся. Когда втулка выходит из строя, трос отрывается от рычага переключения передач или рычага коробки передач, в результате чего автомобиль застревает в парковке или на последней выбранной передаче. Если автомобиль застрял на стоянке, его необходимо отбуксировать в сервисный центр или ремонтную мастерскую. Если, конечно, вам не повезло, что это случилось в вашем гараже или на подъездной дорожке, и вы можете исправить это самостоятельно.
Совет по экономии средств
Вот совет, который может избавить вас от затрат и неудобств, связанных с буксировкой, если тросовая втулка сломается, когда вас нет дома. Если втулка на конце переключателя сломана, снимите узел переключателя и вручную переместите конец троса, чтобы установить коробку передач в положение движения. Если втулка сломается со стороны трансмиссии, вам придется поднять заднюю часть автомобиля домкратом и вручную переместить рычаг на трансмиссии, чтобы перевести ее в положение движения.
Хорошей новостью является то, что если вы почините его самостоятельно, стоимость ремонта может составить 20 долларов или меньше. В качестве альтернативы можно отнести его к дилеру для ремонта и заплатить 600 долларов или более за буксировку, два-три часа работы в мастерской и стоимость нового кабеля. Выход из строя троса переключения передач настолько распространен, что несколько источников разработали и изготовили сменные втулки для Corvette и многих других автомобилей, имеющих ту же проблему.
Однако GM не предлагает сменные втулки; GM предлагает только весь кабель, который может стоить более 100 долларов в дилерских центрах. Кабель OEM (производитель оригинального оборудования) можно приобрести по более низкой цене у основных поставщиков Corvette или AC-Delco.
Доступные втулки
Чтобы помочь владельцам и ремонтникам Corvette заменить втулки, мы показываем доступные варианты и показываем установку втулки на конце переключателя. Обратите внимание, что этот ремонт не показан в заводских руководствах по обслуживанию, потому что GM не предлагает сменные втулки. В заводских руководствах показано, как заменить только весь кабель, а это требует значительно больше работы, чем замена втулки на любом конце кабеля. Будь то замена всего кабеля или только кабельных вводов, доступ к кабелю с любого конца требует работы в очень ограниченном пространстве. В этом ремонте терпение является добродетелью.
Corvette 2001 года, над которым мы работаем, принадлежит Биллу Коддингтону.
Я впервые встретил Билла почти 40 лет назад, когда он начал делать прецизионные детали для Van Steel. Сейчас Билл входит в элитный класс машинистов, работая дизайнером и строителем пресс-форм для литья под давлением. У него многолетний опыт работы со многими видами пластмасс, поэтому я знал, что он будет отличным источником для анализа множества вариантов пластиковых сменных втулок.
Независимо от того, заменяют ли владельцы C5 и C6 втулки или нет, хорошо быть внимательным к любым изменениям в ощущении переключателя. Если он внезапно чувствует себя немного потерянным или неаккуратным, ваша следующая смена может быть последней до тех пор, пока трос или втулка не будут заменены.
Варианты сменных втулок
Неисправность втулок в современных тросах переключения передач является распространенной проблемой, о чем свидетельствует наличие этих шести различных сменных втулок тросов. Следующие фотографии и осмотры представлены, чтобы помочь вам сделать выбор.
Разъемная втулка, предлагаемая основными поставщиками Corvette, вероятно, является самой простой в установке. Две сменные втулки изготовлены в США и имеют пожизненную гарантию. Три артикула Dorman можно получить на месте, если это необходимо немедленно. Все эти сменные втулки работают. Хотя нет окончательной информации о том, как долго они прослужат, маловероятно, что вам придется заменить замену.
Добраться до втулки троса на конце переключателя — самая простая часть ремонта. Сначала откройте дверцу консоли, чтобы получить доступ, и снимите две пластиковые крышки, чтобы открыть 10-миллиметровые гайки сзади.
Поднимите панель управления подвеской и отсоедините разъемы проводов. Это обеспечивает доступ к двум передним гайкам.
Снимите две передние гайки, отсоедините штекер прикуривателя, а затем поднимите и снимите консоль. Это может помочь наклонить одно сиденье вперед.
Обратите внимание на прокладку жгута проводов кнопки крышки газового люка.
Возможно, сфотографируйте прокладку жгута, чтобы облегчить сборку.
Демонтаж узла центральной приборной панели также прост. Сначала осторожно подденьте маленькую пластиковую решетку зуммера, чтобы открыть левый крепежный винт.
Два других винта крепления узла консоли находятся под радио. Снимите пепельницу и прикуриватель для легкого доступа к этим винтам с головкой Torx.
Покачайте и осторожно поднимите узел центральной консоли вверх и назад. Это помогает убрать стояночный тормоз.
Теперь открыт узел переключателя передач. Снимите гайки, расположенные вокруг чехла переключателя.
Мы также отсоединили кабель блокировки. В этом может и не быть необходимости, но полное удаление узла переключения сделало работу в кабине менее клаустрофобной.
Снятие узла переключения передач позволяет вам заглянуть в туннель трансмиссии, чтобы увидеть трос переключения передач.
Это самая большая часть изношенной оригинальной кабельной втулки. Остальная часть втулки — пластиковая крошка.
На конце троса остались лишь крошечные кусочки старой втулки. Используйте маленькую отвертку или кирку, чтобы соскрести все остатки.
Узел переключателя показан с множеством различных сменных втулок троса, которые сейчас доступны.
Неглубокая канавка на штифте рычага переключения передач — это все, что удерживает конец троса на месте. Когда втулка изнашивается на любом конце, трос выскакивает, и автомобиль застревает в режиме парковки, заднего хода или движения.
Хотя подойдет любая из доступных втулок, Билл решил использовать 14055 Dorman. Инструменты Ascension не являются обязательными, но они были полезны для установки втулки в кабель.
Требуется значительное усилие, чтобы вставить эту втулку в конец троса.
Этого можно было добиться с помощью пассатижей Channellock, но мы не хотели тянуть кабель достаточно далеко, чтобы захватить его пассатижами. Имейте в виду, что кабель известен тем, что трескается, если его слишком сильно натянуть, и тогда необходимо заменить весь кабель.
После того, как сменная втулка полностью запрессована в конец троса, наступает время более сложной части ремонта: прижатия отремонтированного конца троса к рычагу переключения передач.
После перемещения узла переключателя на место поместите конец троса на штифт переключателя. Опять же, Билл не хотел рисковать сломать трос, подняв его слишком далеко, поэтому он согнул кусок плоского стержня, чтобы залезть в туннель и прижать конец троса к рычагу переключения передач.
Эту втулку было слишком трудно надеть на рычаг вручную, поэтому Билл просто согнул кусок приклада размером 1/8 дюйма на 1/2 дюйма, чтобы добраться до туннеля и прижать конец троса к рычагу переключения передач.
и на его штифт.
Остальная часть работы была проста: переместите узел рычага переключения передач на место и просто установите детали в порядке, обратном разборке.
Несколько раз переключите передачу, чтобы убедиться, что она снова работает правильно. Переключатель был тугим и плавно перемещался по положениям переключения передач.
Задний конец троса переключения на коробке передач виден над выхлопными трубами. С некоторой ловкостью эту втулку можно заменить, не сбрасывая трубы.
Также обратите внимание, что вы можете визуально проверить состояние задней втулки троса переключения передач. Если ваши глаза не могут рассмотреть достаточно близко, сделайте снимок и увеличьте изображение.
Задний конец троса крепится к кронштейну, прикрепленному болтами к коробке передач, а затем проходит в туннель трансмиссии.
Этот кронштейн можно отвинтить, чтобы опустить трос для лучшего доступа к концу троса.
Для замены троса необходимо опустить центральную часть выхлопной трубы, чтобы снять панель туннеля трансмиссии. Передний монтажный кронштейн для кабеля находится в туннеле, и доступ к нему возможен только снизу после снятия этой панели.
Если выхлоп упадет, потребуются новые кольцевые прокладки выхлопной трубы и задние прокладки выхлопной трубы.
Намотка изоляции на левую трубу уменьшает тепло, передаваемое на задний кабельный ввод за счет излучения и конвекции. Здесь хорошо работает обертка длиной 15 футов и шириной 2 дюйма, закрепленная двумя 3-дюймовыми хомутами из нержавеющей стали. Фото: Билл Коддингтон
Изолированная туннельная плита от Elite Engineering может снизить теплопередачу к передней кабельной втулке. Кроме того, пластина имеет толщину 1/4 дюйма, что в два раза превышает толщину панели OEM.
Фото: Elite Engineering USA
Этот перезаряжаемый светодиодный фонарик Braun от Harbour Freight теперь является одним из моих любимых инструментов, и он очень помог мне во время ремонта. Он очень яркий, складывается в разные положения и имеет сильное магнитное основание. Тонкая светодиодная лента и светодиод на ее конце могут освещать тесные рабочие зоны Corvette.
Основные поставщики Corvette предлагают жесткие разъемные сменные втулки. Эта особенность и угол на внутренней кромке предназначены для облегчения защелкивания этих втулок в тросе и на штифте на рычаге переключения передач или рычаге коробки передач. Стоимость комплекта из двух втулок составляет около 23 долларов США.
Компания Ascension специализируется на изготовлении сменных втулок для тросов переключения передач и предоставляет два инструмента для их установки в трос. Втулки изготовлены в США из жесткого пластика и имеют пожизненную гарантию.
Стоимость одной втулки и двух инструментов составляет 24,9 доллара США.9 плюс доставка.
Другая сменная втулка, специально разработанная для Corvettes, доступна на eBay. Он также произведен в США и является самым гибким из всех проверенных нами вводов. Дополнительное количество пластификаторов, которые делают его гибким, может помочь предотвратить его растрескивание и крошение с течением времени. Две втулки стоят 12,99 долларов США с постоплатой.
Линейка мелких деталей Dorman HELP включает в себя несколько различных комплектов сменных втулок, которые можно найти во многих магазинах автозапчастей. В комплект PN 14057 входят две полупрозрачные втулки и две оранжевые втулки. Полупрозрачные втулки подходят для кабелей Corvette. Они полужесткие, сделаны в Китае и стоят около 15 долларов.
В упаковке Dorman PN 14055 содержится одна белая втулка и одна полупрозрачная втулка. Белая похожа на оригинальную втулку.
Он полужесткий, сделан в Китае, а одна упаковка стоит около 12 долларов. Для замены втулок на обоих концах кабеля необходимы две упаковки.
В комплект Dorman PN 14041 входит пять различных втулок. Ближайшая по размеру втулка кремового цвета похожа на оригинальную втулку. Он сделан из твердого пластика в Китае, а одна упаковка стоит около 8 долларов. Для замены втулок на обоих концах кабеля необходимы две упаковки.
Источники
Harbour Freight
(800) 444-3353
www.harborfreight.com
Страница не найдена — Southern Events Party Rental Company
Продукты для мероприятий Trend Southern Events
Памятное событие требует внимания к деталям! Один из наших любимых способов украсить любое торжество — это элегантная обстановка. От случайных посиделок на заднем дворе до элегантных званых обедов — правильные тарелки могут улучшить эстетику вашего мероприятия.
При этом покупка большого количества тарелок может обойтись дорого! В то время как бумажные тарелки […]
29.06.2023 | семаркетинг
Продукция Southern Events Тенденции и вдохновение
Лето в самом разгаре, а вместе с ним и самый волнующий день в году — День Независимости! И чтобы помочь вам организовать незабываемое мероприятие на заднем дворе 4 июля, отражающее гостеприимство Юга, мы делимся идеями на все случаи жизни: от подачи классических южных блюд до создания уютных лаунжей на свежем воздухе. Продолжайте читать до […]
15.06.2023 | семаркетинг
On Trend Southern Events Products Southern Events Products Тенденции и вдохновение
Барбикор, сочетающий в себе энергию и игривую ностальгию, в тренде! Вдохновленная легендарной куклой, вечеринка в стиле Барби привнесет нотку причудливости и веселья в любое мероприятие. Независимо от того, устраиваете ли вы вечер с коктейлями, интимный девичник, вечеринку по случаю дня рождения для взрослых или даже детский день рождения.
Southern Events Online расскажет вам […]
08.06.2023 | семаркетинг
Мероприятия и стильные съемки о трендах Тенденции и вдохновение
Ничто не сравнится с классической элегантностью черно-белого свадебного дизайна! Эта вневременная цветовая комбинация идеально подходит для любого сезона и создает элегантную и утонченную атмосферу для вашего большого дня. Получите вдохновение от стильной фотосессии, организованной на ферме Diamond Creek Farm, с участием стильных мероприятий, взятых напрокат в Southern Events Online. От шикарных акриловых сидений до смелых постельных принадлежностей […]
25.05.2023 | семаркетинг
Продукты для мероприятий Trend Southern Events
Лето — сезон вечеринок на заднем дворе! Будь то празднование дня рождения, воссоединение семьи или простая встреча с друзьями. Устроить вечеринку на открытом воздухе — это идеальный способ насладиться прекрасной погодой и создать незабываемые воспоминания.
А чтобы поднять настроение на заднем дворе, Southern Events Online предлагает стильную аренду для летних вечеринок! Посмотрите […]
11.05.2023 | семаркетинг
Продукция Southern Events Тенденции и вдохновение
Приближается выпускной сезон, и если вы хотите устроить незабываемый праздник, пора начинать планировать. После многих лет напряженной работы ученик в вашей жизни заслуживает признания за свои достижения! Оканчивают ли они среднюю школу или колледж, или приняли важное решение вернуться в школу. […]
04.05.2023 | семаркетинг
Южные продукты для мероприятий
Теплая погода приносит с собой возможность вырваться на природу, а именно благодаря местным мероприятиям! Одними из самых популярных являются местные фестивали или ярмарки и спортивные мероприятия. Это прекрасная возможность выйти на улицу, чтобы насладиться крафтовым пивом, купить предметы искусства ручной работы или понаблюдать за своими любимыми спортсменами в действии.
И держать вас […]
2023-04-27 | семаркетинг
Продукция Southern Events Тенденции и вдохновение
Вечеринки на свежем воздухе — идеальный способ отпраздновать любое событие, от дней рождения и свадеб до корпоративных мероприятий и посиделок на заднем дворе. Чтобы сделать ваше мероприятие по-настоящему особенным, подумайте об аренде уникального декора и реквизита для вечеринки на открытом воздухе, которые подарят вашим гостям незабываемые впечатления. Взгляните на некоторые из наших уникальных предметов инвентаря, которые идеально подходят для […]
20.04.2023 | семаркетинг
Мероприятия и стильные съемки в тренде Southern Events Products Тенденции и вдохновение
Вы мечтаете о неземной свадьбе? Посмотрите на эту современную небесную свадьбу! Тема, посвященная созданию яркой и современной атмосферы с эфирным оттенком. Он идеально подходит для пар, которые хотят провести уникальную свадьбу, современную, но со вкусом! Благодаря нашей стильной аренде […]
13.
