Замена ремня ГРМ своими руками. Оказывается, не сложно! — журнал За рулем
Ременным приводом ГРМ оснащено большинство современных автомобилей. Рано или поздно ремень приходится менять. Проще, но дороже сделать это у официального дилера или в проверенном сервисе. «За рулем» рассказывает, как сэкономить, проведя работы самостоятельно.
Материалы по теме
Как понять, что пора менять ремень ГРМ. 7 важных правил
Сегодня каждый может выбрать доступный ему способ обслуживания автомобиля, благо на рынке есть сервисы и запчасти разной ценовой категории.
Хотите отремонтировать машину чужими руками, но не готовы выложить сумму, которую просит официальный дилер? Ищите проверенных неофициалов. Считаете, что оригинальные запчасти слишком дорогие? Выбирайте неоригинальные от надежных производителей.
А если хотите потратить меньше денег и располагаете временем, замените ремень ГРМ сами. Наша инструкция вам в помощь.
Материалы по теме
Все проблемы двигателя Volkswagen 1.6 — экспертиза «За рулем»
Мы купили комплект для замены ремня ГРМ, куда входит: он сам, ролик натяжителя ремня, прокладка и насос системы охлаждения. Для проведения работ нам понадобятся: Г-образные щипцы, ключи на 13, 15 и 19 мм; шестигранник на 6 мм; головки на 16 и 18 мм, ключ Torx на 30 мм и домкрат, чтобы приподнять мотор. Приступим!
Замену ремня ГРМ мы выполним на довольно распространенном автомобиле — Skoda с 1,6-литровым двигателем мощностью 100 л.с. Основные работы будут вестись с правой стороны моторного отсека по ходу движения.
Ремень ГРМ спрятан под пластиковой крышкой. Чтобы до нее добраться, придется снять верхнюю опору силового агрегата. А доступ к ней перекрыт корпусом адсорбера и бачком системы охлаждения. Соответственно, долой все, что мешает. Показывать процесс демонтажа пропустим.
Расчищаем доступ к ремню ГРМ
Подразобрав моторный отсек, мы получили прекрасный доступ к болтам крепления правой опоры силового агрегата, а также к фиксатору верхней крышки ремня ГРМ. Для снятия самой крышки поворачиваем фиксатор в положение Open с помощью шлицевой отвертки. Надавливаем — и фиксатор отстегивается. Их два — спереди и сзади, отстегнув оба, снимаем крышку.

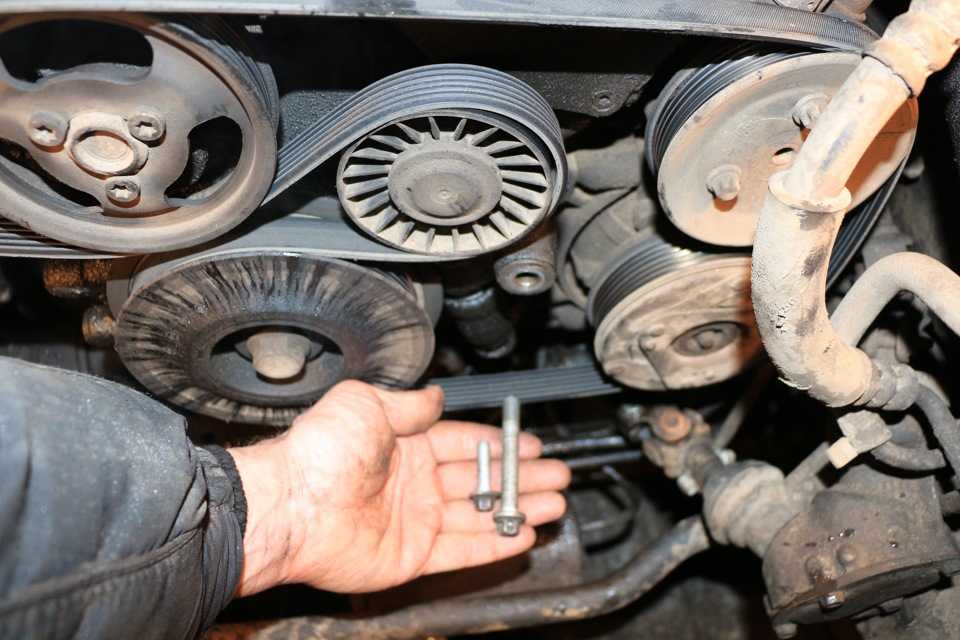

Теперь снимем ремень привода вспомогательных агрегатов. Для этого ключом «на 15» ослабляем натяжение ремня. Выводим ремень и возвращаем натяжитель в исходное положение. Сняв ремень, проверяем его на наличие трещин, для чего выворачиваем наружу и нагружаем. Даже при малейших подозрениях на трещины меняем ремень привода вспомогательных агрегатов без лишних раздумий. У нас он в хорошем состоянии.
Совмещаем метки
Следующий важный этап работ — совмещение меток. Для этого нужен доступ к шкиву коленвала, а значит, придется снять правое переднее колесо, нижний грязеотражающий щиток и правую боковую защиту.
Благополучно «расчистив» путь к шкиву коленвала, начинаем вращать его за болт ключом на 19, совмещая метки. Контролируем процесс по метке распредвала. Теперь можно открутить болты крепления шкива. Для этого удерживаем болт его крепления ключом на 19, а шестигранником «на 6» отворачиваем все четыре болта крепления, фланца.
Сняв шкив коленчатого вала, убираем нижнюю защитную крышку ремня ГРМ, которая, кстати, не пластиковая, как верхняя, а стальная. Ключом Torx «на 30» отворачиваем пять болтов крепления крышки. Остановимся еще раз на совмещении меток: та, что на шкиве, должна оказаться напротив той, что на крышке.
Домкратим двигатель
Последнее препятствие на пути к ремню — правая опора двигателя. Чтобы ее снять, мы с помощью домкрата приподнимаем двигатель, и только после этого головкой «на 18» отворачиваем болты крепления верхней опоры. Затем головкой «на 16» — два соседних болта, с помощью которых опора крепится уже к кузову автомобиля.
Сняв часть опоры, получаем доступ к болтам крепления оставшейся части непосредственно к двигателю. Их три: два сверху и один снизу. Откручиваем все болты головкой «на 16».
Снимаем ремень ГРМ
Материалы по теме
Вазовский мотор сдох на полном ходу — ЗР нашел причину
Наконец-то, нам ничего не мешает поменять ремень ГРМ. Ослабляем гайку крепления натяжного ролика ключом «на 13», снимаем ремень и ролик. Так как еще задействован насос системы охлаждения, его обязательно следует проверить. При подозрениях на неполадки в его работе, при выявлении люфта или следов подтекания антифриза насос нужно поменять обязательно. Не воспользоваться случаем, проделав такую работу, было бы просто неразумно.
Ставим новый ремень, аккуратно заправляем его на шкивы. Для регулировки удобно использовать зеркало. Берем Г-образные щипцы, вставляем их в отверстия на внутренней обойме ролика натяжителя и проворачиваем его против часовой стрелки.
Отрегулировав натяжение ремня, убедимся в правильности установки меток. Для этого проворачиваем коленчатый вал на два оборота и снова проверяем положение меток. Только после этого можно считать установку ремня правильной и завершенной. Еще раз: важно убедиться, что метки совпадают и что регулировочный флажок на натяжителе находится напротив отверстия на неподвижной планке. Теперь дело за малым: осталось вернуть все снятые детали на место.
Замена ремня ГРМ — процесс, в общем, несложный, но достаточно трудоемкий и затратный по времени. Решив проводить работы самостоятельно, будьте внимательны и аккуратны, а главное, четко следуйте инструкции.
Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на адрес: [email protected].
Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.
Наше новое видео
Еще один конкурент ГАЗели: дешевый! Даже очень!
Рама, полный привод, прозрачный капот (и 224 мм под ним) — китайцы снова удивили
Новая Веста — сколько она будет стоить?
Понравилась заметка? Подпишись и будешь всегда в курсе!
За рулем в Дзен
Новости smi2.ru
пошаговая инструкция со схемой замены и видео
02.03.20234 552 5 2 Генератор
Автор:Иван Баранов
На автомобильном двигателе установлено навесное оборудование (генератор, компрессор кондиционера), приводимое во вращение поликлиновым ремнем. Со временем изделие изнашивается и растрескивается, что может привести к разрыву. Необходимость поменять ремень генератора самостоятельно может возникнуть, если неприятность случилась в дороге и вдали от сервиса.
Содержание
- 1 Когда нужно менять ремень генератора?
- 1.1 Что влияет на износ?
- 2 Как проверить ремень?
- 3 Как натянуть ремень
- 4 Инструкция по замене приводного ремня
- 4.1 Что понадобится для замены?
- 4.2 Схема
- 4.3 Алгоритм действий
- 5 Видео «Обслуживание и замена ремня генератора»
[ Раскрыть]
[ Скрыть]
Когда нужно менять ремень генератора?
Периодичность замены приводного ремня электрогенератора указывается в инструкции по обслуживанию автомобиля. Следует помнить, что период на одной машине, поставляемой на различные рынки, может отличаться. Это связано с разными климатическими условиями и запыленностью воздуха, которые дополнительно разрушают материал изделия.
Например, компания Вольво рекомендует производить первичную замену через 80 тыс. км пробега, а каждые последующие смены выполняются спустя 60 тыс. км. При этом на авто с рынка Европы ремень меняется каждые 180 тыс.
км. На автомобилях ВАЗ изделие редко служит более 30 тыс. км пробега.
Типичным признаком вытянутого ремня становится свист, возникающий при пуске двигателя или после проезда по луже. Источником звука является материал ремешка, проскальзывающий по поверхности шкива. Обычно свист быстро исчезает и возникает снова при пуске мотора или после очередной лужи. В этом случае владельцу необходимо проверить натяжение ремня и попытаться довести его до норматива.
Изношенный ремень (справа)Что влияет на износ?
Факторы, оказывающие влияние на ресурс приводного ремня:
- Условия работы изделия. Попадание пыли, абразивов или химических веществ заметно снижают ресурс ремешка. Негативно влияет на материал длительная эксплуатация при низких температурах воздуха.

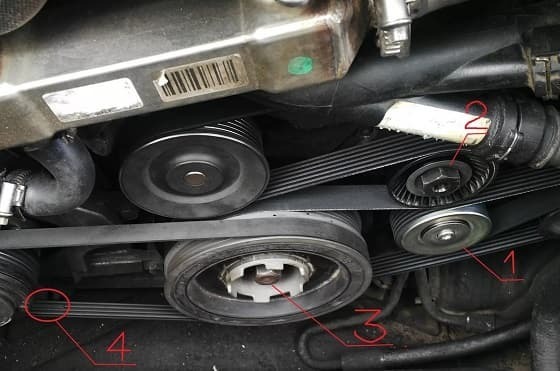

- Состояние шкивов. Появление биений или деформаций приводит к разрушению дорожек и кромок ремня.
- Натяжение. При пониженном или чрезмерном натяге ремень изнашивается в ускоренном режиме.
- Дата выпуска ремня.
Резина подвержена старению, поэтому ремешок может разрушиться, находясь в упаковке на складе. Дополнительное негативное воздействие оказывают нарушения правил хранения. - Производитель ремня. Встречаются изделия, изготовленные мелкими компаниями из некачественных материалов. Подобные ремешки могут разрушиться через несколько тысяч км пробега.
Резина подвержена старению, поэтому ремешок может разрушиться, находясь в упаковке на складе. Дополнительное негативное воздействие оказывают нарушения правил хранения.Признаки износа ремней и замена изделия продемонстрированы в видеоролике, снятом автором Vladimir Bazekin.
Как проверить ремень?
Проверять состояние ремня следует не только при появлении свиста, но и периодически. Большинство автопроизводителей рекомендует проводить визуальный контроль состояния ремешка и натяжки каждые 6 месяцев или 25 тыс. км пробега. При этом неважно — эксплуатируется автомобиль или стоит на парковке.
Приблизительная последовательность проверки:

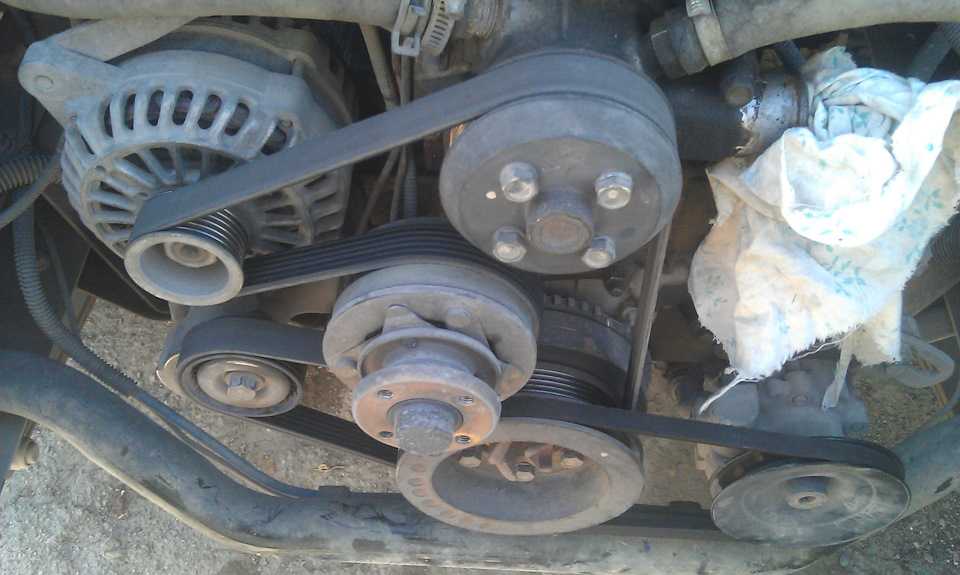

- Открыть капот автомобиля. Приводной ремень расположен со стороны шкива коленчатого вала. Производить проверку состояния и натяжки необходимо аккуратно, не приближая рук к вентиляторам системы охлаждения. Это связано с тем, что пуск вентилятора может произойти в любой момент, даже на холодном двигателе.
- Проверка визуального состояния производится поворотом внутренней части ремня на свет. Недопустимы трещины, истирания и расслоения изделия. При появлении повреждений на небольшом участке ремень считается непригодным к дальнейшей эксплуатации. Элемент протягивается прокруткой коленчатого вала за центральную гайку.

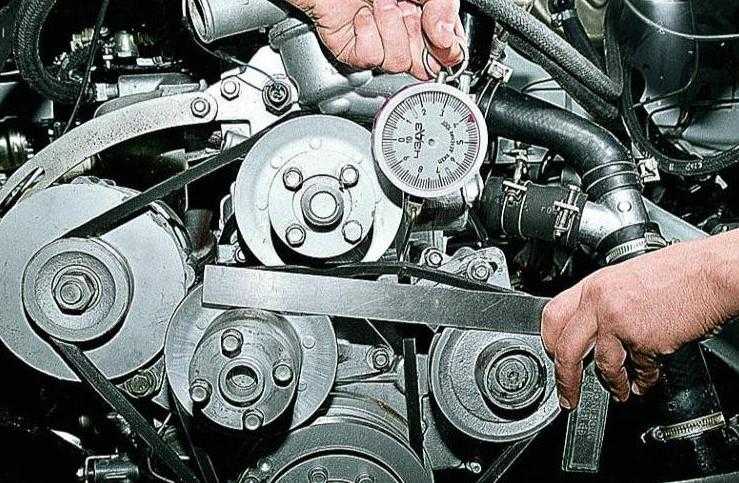

- Натяжение проверяется путем измерения прогиба под нагрузкой 10 кг. При расстоянии между осями шкивов до 300 мм стрела прогиба должна составлять 6 мм. При расстоянии между осями в пределах 300-450 мм допускается прогиб 12 мм.
Приводной ремень расположен со стороны шкива коленчатого вала. Производить проверку состояния и натяжки необходимо аккуратно, не приближая рук к вентиляторам системы охлаждения. Это связано с тем, что пуск вентилятора может произойти в любой момент, даже на холодном двигателе.Проверить натяжение ремня генератора можно путем подачи максимальной нагрузки, т. е. включив все потребители энергии, кроме стартера. Если свист не возникает, то натяжение достаточное.
Как натянуть ремень
Если на поверхности ремня нет трещин и надрывов, то его можно попробовать натянуть. Подобная процедура актуальна для машин российского производства и иномарок, оснащенных механическим ручным натяжителем, которым часто является сам генератор. Ремень натягивается до момента прекращения проскальзывания по шкивам. При этом автолюбитель должен помнить, что чрезмерный натяг нагружает подшипники генератора и выводит их из строя.
Если натяжка ремешка не позволяет обеспечить нормальной работы, то деталь подлежит замене. Запрещается устанавливать проставки под ролики натяжения, которые позволят выбрать излишнюю длину ремня.
Инструкция по замене приводного ремня

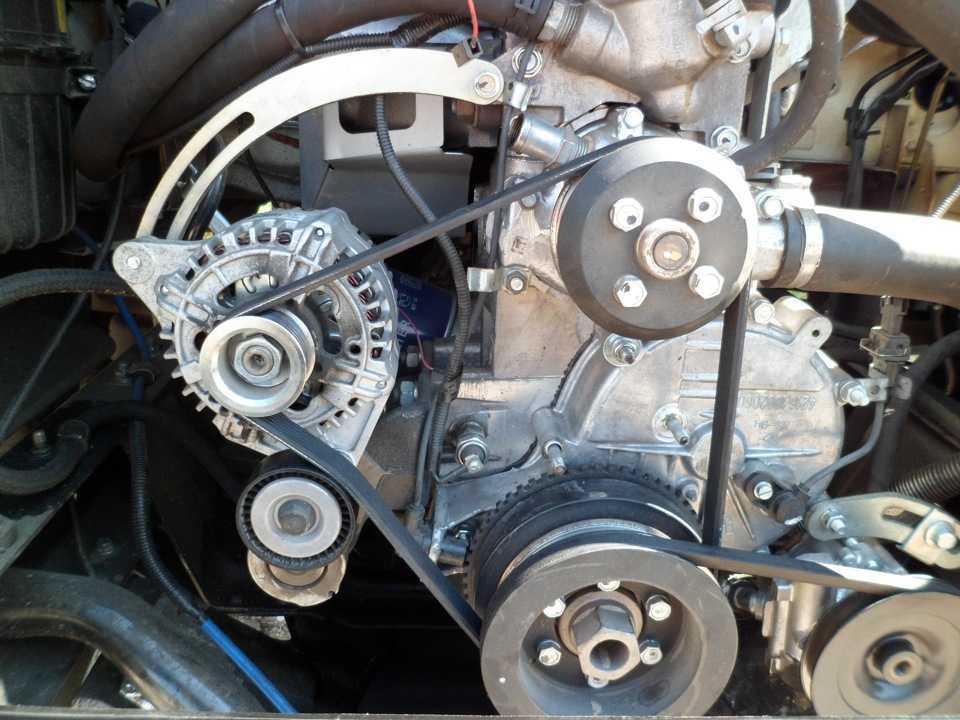

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его.
Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.
В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.
Что понадобится для замены?
Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):
- гаечные ключи и головки;
- новый ремень и натяжной ролик;
- стержень для фиксации ролика;
- монтажная лопатка для снятия ремня;
- нож;
- защитные перчатки;
- лист бумаги и карандаш для рисования схемы установки.
Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие.
Разница в длине будет компенсирована натяжным устройством.

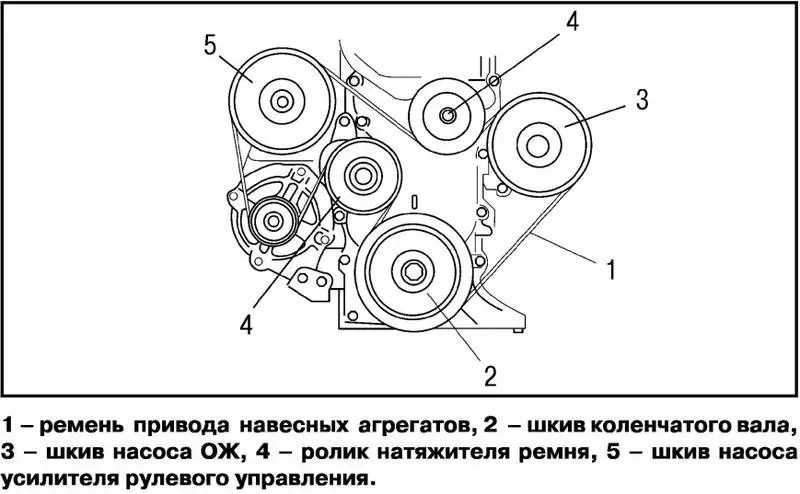

Схема

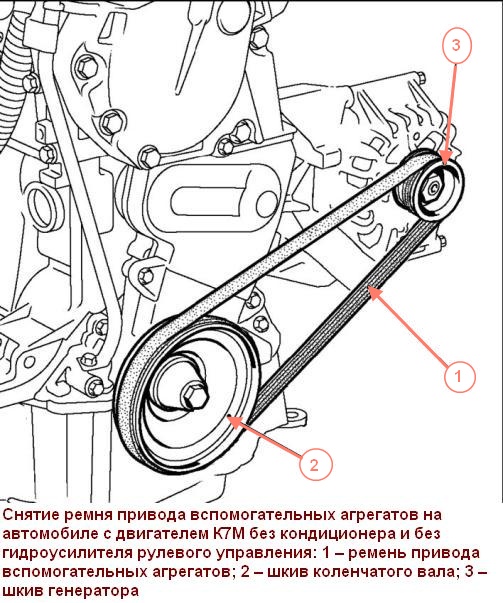

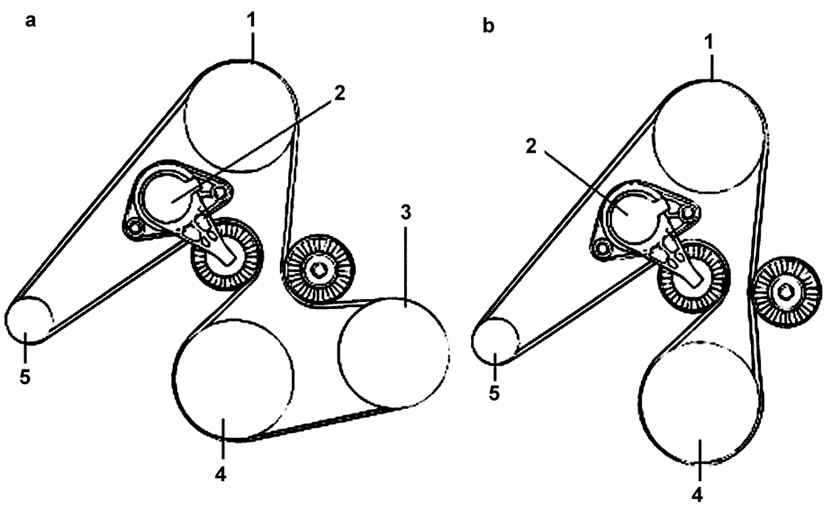

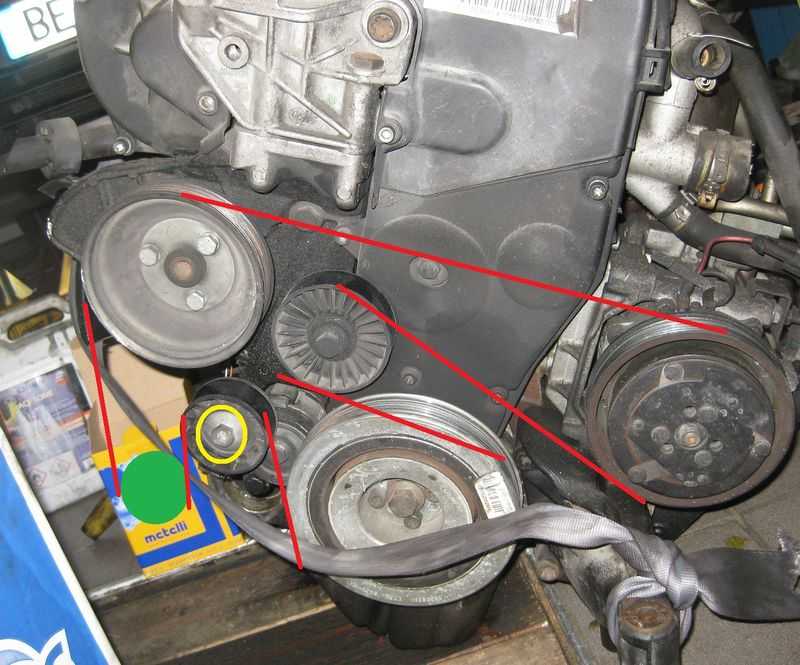

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

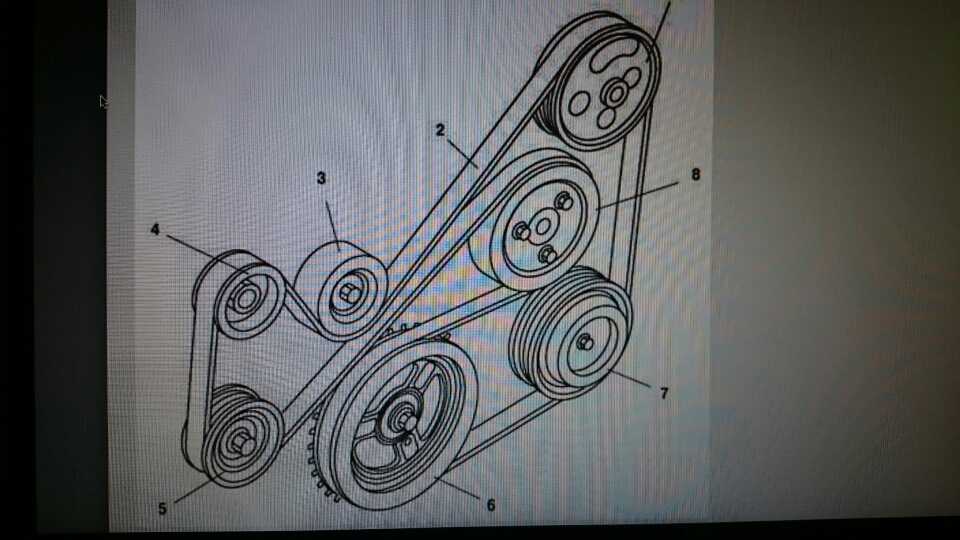

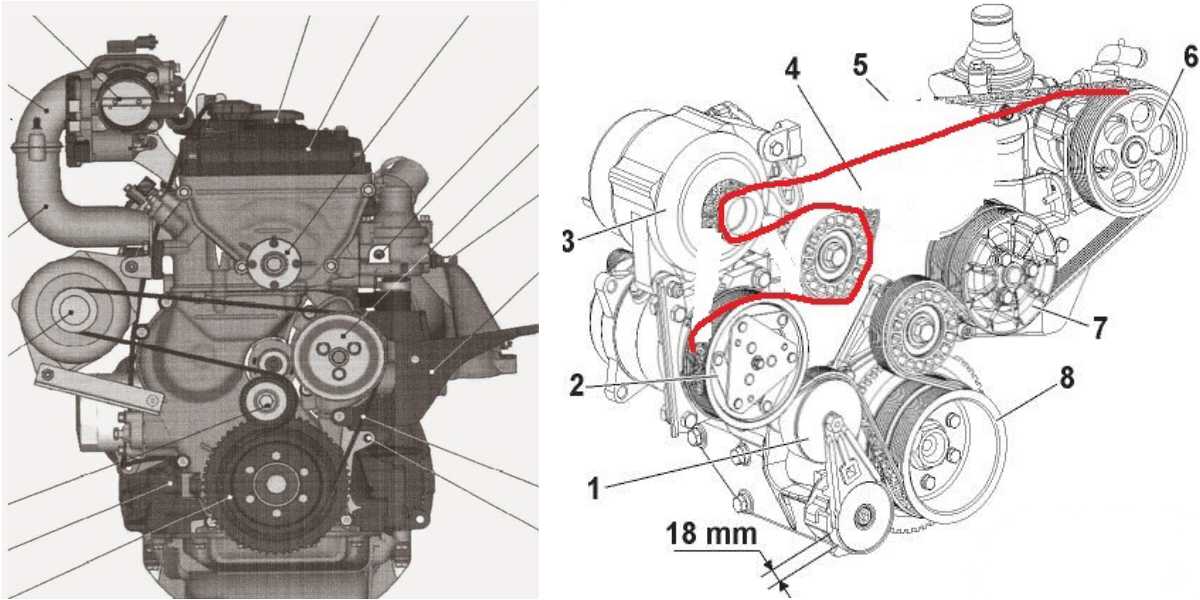

Пример прокладки ремня на Шевроле КобальтОбозначения схемы:
- 1 — шкив коленчатого вала;
- 2 — шкив генератора;
- 3 — направляющий ролик;
- 4 — муфта компрессора кондиционера;
- 5 — шкив помпы и дополнительный шкив привода насоса усилителя;
- 6 — ремень;
- 7 — натяжной ролик.
Алгоритм действий
Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.
На автомобиле ВАЗ Гранта
Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:
- Обрезать старый ремешок при помощи ножа.
- Повернуть на 3-4 оборота болт крепления генератора снизу.
- Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
- Поджать генератор вперед до заведения крепежного уха за кронштейн.
- Зафиксировать механизм проволокой или иным способом.
- Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
- Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
- Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.
На Киа Сид
Поменять ремень генератора можно следующим образом:
- Отвернуть фиксирующий болт, расположенный на верхней части генератора.
- Поднять фиксатор вверх, выведя болт из направляющего паза.
- Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
- Снять изношенный ремень и прижимной ролик.
- После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
- Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.
На Фольксваген Поло Седан

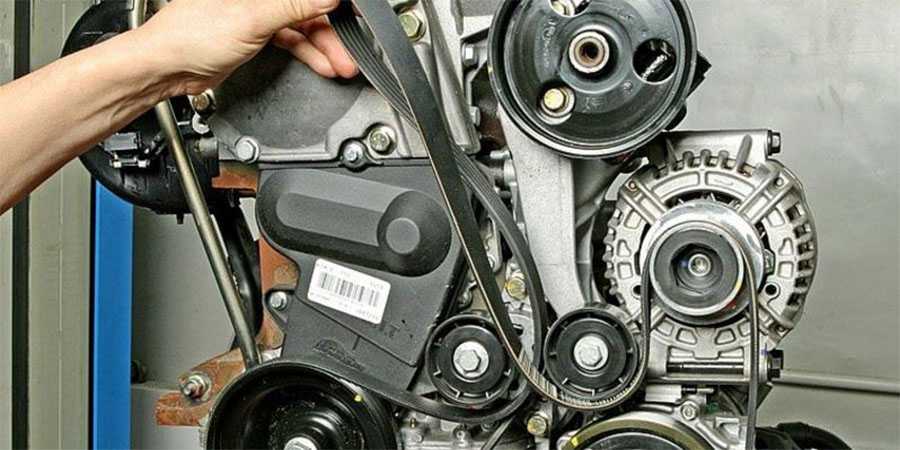

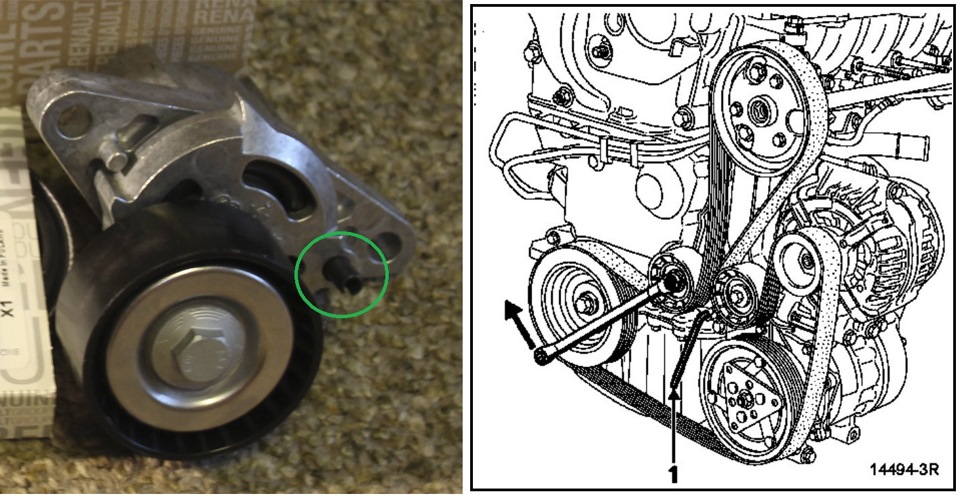

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:
- Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
- Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
- Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
- Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
- Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.
Видео «Обслуживание и замена ремня генератора»

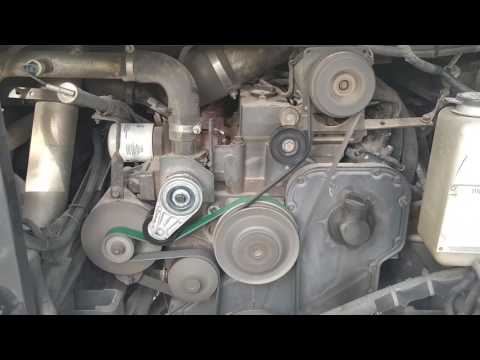

Обслуживание и замена ремня генератора показаны в видеоуроке, снятом каналом avto-blogger. ru.
