Как правильно подключить к электричеству стиральную машину: Как правильно подключить машину к электросети – инструкция

Как правильно подключить машину к электросети – инструкция

Считаете, что обеспечить слив и залив воды в машинку – самые ответственные этапы? Не менее важно обеспечить правильное подключение стиральной машины к электричеству. Дело не только в риске поломки, но и в вашей безопасности.

Поэтому сегодня мы поговорим о том, как правильно подключить стиральную машину к электричеству.

Подключение к электросети: подготовительные работы

Если вы решили организовать ремонт помещения, в котором установлена ваша стиралка (или только будет там установлена), сразу заложите в план прокладку проводки. В нем должно быть учтено подключение СМА.

Сверлить стены, откалывать плитку, а потом возвращать все на место – лишние траты времени и денег, поэтому лучше с первого раза сделать все по правилам.

Что понадобится для правильного подключения:

• Провода. На них даже не пытайтесь сэкономить. Беря во внимания среднюю мощность подключения стиральной машины, используйте медный трехжильный провод на 6 миллиметров с хорошей изоляцией.
  Из таблицы ниже вы больше узнаете о характеристиках различных проводов.

• Выключатель дифференциального тока больше известен в народе как устройство аварийного отключения. Он нужен для того, чтобы ваша стиралка не сгорела при скачке напряжения в сети. Это значит, что машина не только не сломается, но и не возникнет короткого замыкания и воспламенения.

• Автоматический выключатель. Эта деталь защитит машинку от короткого замыкания и падения напряжения ниже дозволенного уровня. Вместе с предыдущим компонентом автомат полностью защитит вас и вашу машинку от любых рисков.

• Комплектующие. Клеммы, короба для кабеля, хорошие хомуты и так далее.


Закупив все, что вам понадобится для подключения стиральной машины к электросети, займитесь изучением правил подключения. Потратьте немного времени, это окупится – в дальнейшем не будет проблем с эксплуатацией СМ.

Важно! Мастера не советуют самостоятельно браться за дело и рекомендуют обратиться к электрику, если у вас нет опыта в этой отрасли.

Правила подключения машины к электросети

Итак, рассмотрим основные требования к установке машинки:

• Правильная схема подключения. Не пользуйтесь сомнительными схемами «на листочке», скачанными из интернета, схему должен разработать специалист.

• Медные и алюминиевые провода нельзя скручивать.
• Чтобы сделать правильную разводку, задействуйте медные провода нужного сечения.
• Не нужно заземлять провода, пользуясь батареями и трубами.
• Выбирая розетку, остановите свой выбор на товаре, в основе которого качественная керамика.

• Не используйте удлинитель, если рядом нет розетки. То же самое можно сказать о переходниках с евровилки на обычную. Лучше установить розетку возле стиралки, чем рисковать.

• Ни в коем случае не скручивайте провода «Ноль» и «Земля».
• Прежде чем проложить проводку, проведите строгие расчеты количества и мощности приборов, которые помимо стиралки будут к ней подключаться.

Схема подведения коммуникаций

Конечно же, вам нужна достоверная схема подключения СМ. Чтобы не рисковать, нужно провести кабель требуемого сечения прямо от распределительного щитка, заключив в эту цепь также три важных компонента:

• автомат;
• устройство аварийного выключения;
• заземление.

Если вам не совсем удобно тянуть провод от самого щитка, потому что он расположен в коридоре, или вообще – в подъезде, то есть решение попроще. Можете подключить к другой розетке – от плиты тоже подойдет. От розетки необходимо отвести провод на 3 жилы.

Важно! Если провода изготовлены из разных металлов, например, медь и алюминий, то соединять их нужно, только используя клеммы, скручивать нельзя!

В итоге, все жилы сходятся в хорошей керамической розетке типа «Евро». Важно, чтобы в такой розетке была предусмотрена возможность подключения заземляющего провода.

Далее уберите провода в короба, а устройство отключения и автомат скройте специальными крышками из алюминия или пластмассы.

Такое оформление будет хорошо смотреться в интерьере и будет препятствовать пагубному воздействию влаги на провода.

Упрощенный вариант подключения стиральной машины

Схему подключения можно сделать еще проще, если купить автомат, в который уже встроена система отключения. Но не надейтесь, что легко найдете качественное устройство 2 в 1 – пока их не так много на нашем рынке.

Уделите внимание и розетке. Покупайте ту, в которой на совесть продумана система защиты от воздействия влаги. Например, можно остановить выбор на марке Legrand.

Разобравшись в том, как подключить стиральную машину к электричеству, можете смело приступать к другим коммуникациям – канализации и водоснабжению.

Дополнительная защита

Качественное заземление – гарантия стабильной работы стиралки любой марки и модели.

Увы, раньше, когда бытовых приборов было не так много, заземлению уделялось мало внимания. Если ваша квартира находится в старом доме, не надейтесь, что у вас есть качественно заземленные розетки. В новостройках этому вопросу уже уделено больше внимания, потому что бытовые приборы становятся все более энергоемкими и требуют ответственного подхода к качеству коммуникаций.

Заземлите розетку, в которую вы будете включать стиралку. Конечно, это займет у вас время, если вы живете в квартире, а вот в частном доме заземлить розетку в разы легче.

Действуйте так, если живете в доме:

• Провод заземления должен попасть на улицу – для чего просверлите стену дома насквозь, причем так, чтобы его конец был в районе фундамента.
• Вбейте рядом с домом арматуру на глубину 2 м. Ее конец должен выглядывать из земли сантиметров на 30.
• Счистите изоляцию с кончика провода, а с арматуры удалите ржавчину и грязь.
• Провод – оголенной его частью – намотайте на арматуру, а если сомневаетесь, дополнительно используйте холодную сварку.
• Используя изоленту, обмотайте место соединения арматуры с проводом.
• Наденьте на арматуру отрезок от резинового шланга.
• Готово – вы хорошо выполнили заземление, можете подключать провод к розетке.

Помните, что подключение стиральной машины к электросети без заземления возможно, но тогда вы действуете на свой страх и риск. Предупреждаем, что это небезопасно.

В конце хотим сказать, что подключению СМ к электросети надо уделить должное внимание, так как дело это сложное и ответственное. Не игнорируйте правила и технику безопасности, пользуйтесь проверенными схемами.

Подключение стиральной машины к электричеству

Одним из наиболее ответственных этапов установки стиральной машины считается этап, направленный на подключение ее к электросети. Подключение стиральной машины к электросети некоторые связывают лишь с тем, чтобы просто воткнуть вилку в розетку. Это не так, если для стиральной машины не подготовить подходящие электрические коммуникации, то риск при ее эксплуатации возрастает в десятки раз. Поговорим же о правильном подключении стиральной машины к электричеству.

Подготовительный этап

Затевая ремонт в ванной или на кухне, обязательно закладывайте в его план прокладку электрических коммуникаций с учетом подключения стиральной машины. Сделав это один раз и правильно, вам не придется впоследствии портить внутреннюю отделку, шторбить стены под провода, а затем замазывать и заклеивать все, тратя лишние деньги. Какие комплектующие нам потребуются, для подготовки электрических коммуникаций?

• Провода. На проводах экономить категорически нельзя. Исходя из средней мощности автоматической стиральной машины, вам потребуется медный провод с тремя жилами сечением 2-3 мм и качественной изоляцией. Подробнее о характеристиках проводов смотрите в предлагаемой нами таблице.

• Устройства аварийного отключения. Их еще называют выключателями дифференциального тока. Призваны защитить вашу стиральную машину от перепадов напряжения, а ваш дом от пожара. Такое устройство спасет электрическую цепь, если например, на оголенные провода попадет вода.
• Автоматический выключатель. Защищает стиральную машину от короткого замыкания и недопустимого снижения напряжения. В сочетании с устройством аварийного отключения, автомат защитит вашу машину от всех рисков связанных с электричеством.
• Дополнительные комплектующие – клеммы, кабель-каналы, хомуты и прочее.

Купив все необходимое, нужно внимательно изучить правила подключения стиральной машины. С тем чтобы позднее не возникло проблем. Вообще специалисты рекомендуют не выполнять подобную работу своими руками, если у вас нет опыта «общения с электричеством», лучше пригласите квалифицированного электрика.

Итак, правила подключения.

1. Используйте только надежные схемы подключения стиральной машины, разработанные специалистами.
2. Не скручивайте медные и алюминиевые провода.
3. Для разводки используйте только электрические провода подходящего сечения (лучше медные).
4. Не заземляйте электрическую цепь с помощью водопроводных труб, радиаторов и так далее.
5. Используйте надежные розетки с керамической основой.
6. Не пытайтесь подключить стиральную машину к отдаленным розеткам при помощи удлинителя. Также нельзя использовать переходники (от евровилок к российским розеткам).

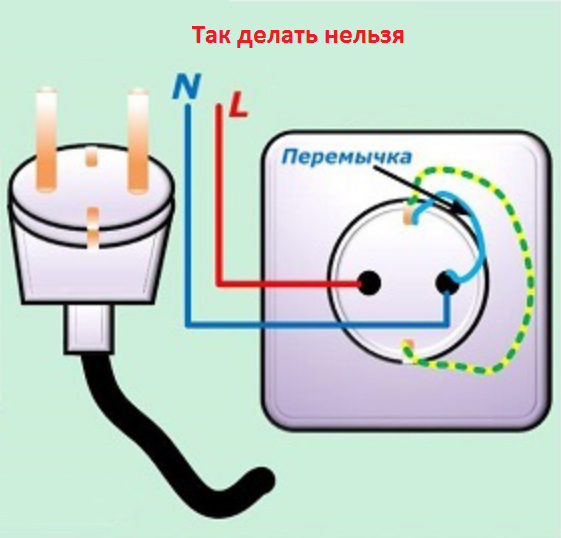

7. Не соединяйте нулевой провод с проводом заземления.
8. Перед прокладкой электрических коммуникаций, рассчитайте количество и номинальную мощность электроприборов, которые будут к ней подключены кроме стиральной машины.

Схема проведения электрических коммуникаций для стиральной машины

Теперь перейдем к рассмотрению качественной схемы подключения стиральной машины. Как правильно подключить стиральную машину самсунг и любую другую, чтобы обезопасить ее от большинства рисков? Прежде всего, нужно провести отдельный кабель с соответствующим сечением напрямую от распределительного электрощита, включив в цепь автомат, устройство аварийного отключения и заземление.

Если штробить стены от самого электрощита, который находится либо в коридоре, либо в подъезде – не вариант, то можно сделать проще и подключиться к розетке электроплиты (если таковая имеется). Подводка электроплиты вполне выдержит дополнительную нагрузку. Отводим трехжильный провод от розетки.

Помните! Соединения проводов из разных металлов нужно производить с помощью клемм. Скручивать такие провода категорически нельзя.

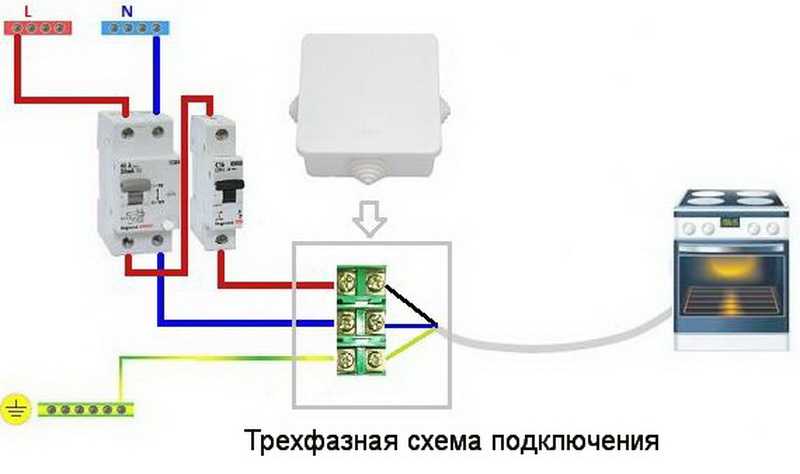

Далее мы, как и в предыдущем случае подключаем по схеме автомат, устройство аварийного отключения, не забыв кинуть провод заземления. В итоге три жилы провода должны сойтись в евророзетке с керамической основой и возможностью подключения провода заземления. Вот условная схема.

Постарайтесь максимально спрятать провода в кабель-каналы, а автомат и устройство аварийного отключения в пластиковые и алюминиевые короба. Во-первых, это смотрится гораздо эстетичнее, а во-вторых, меньше шансов, что закрытые таким образом провода вступят в контакт с влагой, что отнюдь нежелательно.

Вышеуказанная схема подключения может быть немного упрощена, если вы будете правильно использовать автомат со встроенной системой аварийного отключения. Это позволит исключить одно устройство, однако качественных автоматов подобной конструкции на рынке стран СНГ пока немного, но как говорится, все впереди.

При обустройстве электрических коммуникаций обратите особое внимание на розетку, к которой непосредственно будет подключаться стиральная машина. Обязательно выбирайте качественную розетку с защитой от влаги, например, отлично подойдет электрическая розетка Legrand. Далее можно подключать стиральную машину к водопроводу и канализации, о том, как это лучше сделать читайте в статье про установку стиральной машины.

Как защитить стиральную машину от сбоев?

Эффективно защитить стиральную машину самсунг и технику любой другой марки, от перепадов напряжения поможет качественное заземление. К сожалению, лишь в последнее время, ввиду появления большого количества энергоемких домашних электроприборов, стали задумываться о заземлении розеток. Если вы живете в доме старше 20 лет и до этого не трогали электропроводку, скорее всего, качественно заземленных розеток у вас нет.

Сделаем первый шаг, заземлим нашу розетку, которая будет служить для подключения стиральной машины. В квартире это будет сделать довольно хлопотно, а вот в частном доме – вполне нормально. Выполните следующее.

• Выведите провод, предназначенный для заземления розетки на наружную стену дома, так, чтобы его конец доставал до фундамента.
• Вбейте кусок арматуры в землю, на глубину около 2 метров так, чтобы ее кончик на 30 см торчал из земли.
• Очистите конец провода от изоляции, а торчащий из земли кончик арматуры от грязи и ржавчины. Крепко обмотайте оголенную часть провода вокруг арматуры, для верности можно скрепить соединение небольшим количеством холодной сварки.
• Хорошенько обмотайте место соединения провода и арматуры изолентой, затем оденьте на арматуру кусок резинового шлага, подходящего по диаметру.
• Заземление подготовлено правильно, теперь можно подключить провод к розетке, будет надежно и безопасно.

В заключение, отметим подключение стиральной машины к электросети дело очень ответственное не такое сложное, как может показаться на первый взгляд. Главное не пренебрегать правилами, сформулированными специалистами и пользоваться только проверенными схемами подключения, о которых мы рассказали в нашей статье. Удачи!



Как подключить стиральную машину к электросети правильно: 4 требования к установке

Рейтинг автора

Написано статей

Просмотров: 350

Опубликована: 18-10-2018

Изменена: 18-10-2018

Время на прочтение: 4 минут

У этой статьи: 0 комментариев(я)

Содержание

• Как правильно подключить СМА к электричеству: правила и запреты
  • Как подключить стиральную машинку к сети?

Техника куплена и установлена, осталось завершить последние приготовления и запустить работу. Одним из важных этапов подготовки является подключение стиральной машины к электричеству. Наверное, большинство из нас считает, что достаточно включить вилку в розетку и все дела. Но это не так, лучше сразу подготовить стиралку к работе по правилам, чем потом заниматься ремонтом.

Соединение с сетью проводится только после организации всех коммуникаций. Сначала машинка устанавливается по уровню на ровной и твердой поверхности. Затем снимаются транспортировочные болты в задней части корпуса. После подключаются водопроводные и сливные шланги.

Подготовительный этап закончен. Завершает цепочку подключение к электросети. Не все так просто, как кажется на первый взгляд. Стоит соблюдать требования к установке.

1. Запрещается использовать удлинители. Кабель стиралки не дотягивается до розетки? Придется переставить технику либо организовать ближайшую розетку. Вилка должна иметь качественный контакт с розеткой. Провода СМ обладают мощностью более 2 кВт, поэтому при включении в удлинитель (переноску) случаются теплопотери. В результате контакты нагреваются, что приводит к возгоранию.

2. Обязательно выполнять заземление. Это связано с устройством машинки. На ее корпусе скапливается потенциал в 110 Вольт. При наличии заземления эти 110 В уходят в землю. Почему производители создали такую конструкцию? Дело в работе фильтра помех, который выравнивает отклонения сети (смотрите схему). Поэтому при касании корпуса влажными руками вы можете ощущать небольшое покалывание. Без заземления эти «покалывания» обернулись бы серьезными поражениями током.

3. При установке в ванной обязательна организация влагостойкой розетки. Эксплуатация техники, которая работает с водой и электричеством, уже опасна. А если розетка находится возле ванной или душевой кабинки — риски возрастают. Поэтому розетка должна быть только влагостойкой. После работы вилка вытаскивается и отверстия закрываются заглушкой.

4. Использование УЗО и дифавтомата. Обязательно ли использовать два устройства? Да. Если УЗО предохраняет технику от поломки при скачке напряжения, то дифавтомат защищает пользователя от поражения током при пробое на корпус. Такое случается во время внутренней поломки деталей СМА.

Учитывайте наши рекомендации, чтобы избежать опасностей при работе с электричеством. Переходим к подготовке и практике.

Как подключить стиральную машинку к сети?

Начните с подготовки. Изначально составляется план прокладки кабелей, который учитывает особенности подключения техники. Если изначально учесть и просчитать все нюансы, впоследствии не придется заново штробить стены.

Мощность подключения и выбор кабеля. У разных моделей мощность отличается. Уточнить значения можно посмотрев на заднюю стенку корпуса. На наклейке указаны показатели. Обычно они не превышают 2500 Вт. Сравните данные в таблице, чтобы подобрать провод подходящего сечения.

Обычно используется трехжильный медный провод сечением 2–3 мм.

Также вам понадобятся подходящий УЗО, дифавтомат и расходные материалы: клеммы, кабели, хомуты.

Важно! Выбирайте качественную схему подключения.

Во время работ придерживайтесь схемы проводки стиральной машины. Возьмите кабель, который вы подобрали конкретно под потребности машинки. Проведите его от электрического щитка к автоматической цепи, УЗО и заземлению. Этапы показаны на картинке ниже:

Важно! Соединение медных и алюминиевых проводов выполняется только через клеммы. Скручивать их между собой запрещается!

Если щиток находится вне помещения, подвести можно к розетке электрической плиты. Также подключается дифавтомат, УЗО и заземление. Все соединения сходятся в защищенной розетке европейского типа.

Чтобы обезопасить себя и свою технику, организуйте правильное заземление. Если в новых домах оно уже предусмотрено по закону, то в старых постройках приходится заниматься подключением самостоятельно.

• Заведите заземляющий провод от розетки до фундамента снаружи здания. Прокладывайте путь по стенке.
• Установите в землю металлический штырь на глубину двух метров. Верхушка штыря над землей должна быть не менее 30 см.
• Зачистите места соединений от изоляции и ржавчины.
• Намотайте жилы провода на штырь. Чтобы закрепить соединение, используйте сварку.

• Для защиты от погодных условий замотайте установку изолентой и наденьте резиновый колпак.

Работа окончена. Осталось включить вилку в розетку и запустить первую стирку. Безопасное проведение электрических соединений показано на видео:

Не пренебрегайте правилами и требованиями специалистов. Если вы ни разу не работали с электрикой, лучше обратиться к мастеру.

Плохо

1

Интересно

6

Супер

2

Подключение стиральной машины к электричеству

Одним из самых ответственных этапов установки стиральной машины считается этап, направленный на подключение ее к электросети. Подключая стиральную машину к электросети, некоторые связывают с тем, чтобы просто воткнуть вилку в розетку. Это не так, если не подготовить к стиральной машине подходящие электрические коммуникации, то риск при ее эксплуатации возрастает в десятки раз. Поговорим о правильном подключении стиральной машины к электричеству.

Подготовительный этап

Приступая к ремонту в ванной или на кухне, обязательно заложите в его план прокладку электрических коммуникаций с учетом подключения стиральной машины. Сделав это один раз и правильно, вам не придется впоследствии портить внутреннюю отделку, саботировать стены под провода, а потом все замазывать и клеить, тратя лишние деньги. Какие компоненты нам потребуются для подготовки электрических коммуникаций?

• Провода. Экономить на проводах категорически нельзя. Исходя из средней мощности стиральной машины автомат, вам понадобится медный провод с тремя жилами сечением 2-3 мм и качественной изоляцией. Подробнее о характеристиках проводов смотрите в предлагаемой нами таблице.

• Устройства аварийного отключения. Их также называют переключателями дифференциального тока. Предназначен для защиты вашей стиральной машины от скачков напряжения, а дома от пожара. Такой прибор спасет электрическую цепь, если, например, на оголенные провода попадет вода.
• Автоматический выключатель. Защищает стиральную машину от коротких замыканий и недопустимого понижения напряжения. В сочетании с устройством аварийного отключения машина защитит вашу машину от всех рисков, связанных с электричеством.
• Дополнительные аксессуары — клеммы, кабель-каналы, хомуты и прочее.

Купив все необходимое, нужно внимательно изучить правила подключения стиральной машины. Чтоб потом не было проблем. В общем, специалисты не рекомендуют делать подобные работы своими руками, если у вас нет опыта «общения с электричеством» лучше пригласить квалифицированного электрика. Итак, подключение норм.

1. Используйте только надежные электрические схемы, разработанные специалистами.
2. Не скручивайте медные и алюминиевые провода.
3. Для электропроводки используйте только электрические провода подходящего сечения (желательно медные).
4. Не заземлять электрические цепи водопроводными трубами, радиаторами и т.д.
5. Используйте надежные головки с керамическим основанием.
6. Не пытайтесь подключить стиральную машину к удаленным розеткам с помощью удлинителя. Также нельзя использовать переходники (с евровилки на российские розетки).
7. Не подключайте нейтральный провод к проводу заземления.
8. Перед прокладкой электрокоммуникаций рассчитайте количество и номинальную мощность электроприборов, которые будут к ней подключены кроме стиральной машины.

Схема электрических коммуникаций стиральной машины

Теперь переходим к рассмотрению качественной схемы подключения стиральной машины. Как подключить стиральную машину Самсунг и любую другую, чтобы обезопасить ее от большинства рисков? В первую очередь нужно провести отдельный кабель соответствующего сечения непосредственно от распределительного щита, включая в цепь автомат, устройство аварийного отключения и заземление.

Если штробить стены от самого электрощита, который находится либо в коридоре, либо в подъезде, это не вариант, то можно сделать проще и подключить к розетке (если есть). Электрические шланги выдержат дополнительную нагрузку. Берем трехжильный провод от розетки.

Помните! Соединения проводов из разных металлов необходимо производить с помощью клемм. Скручивать такие провода категорически нельзя.

Далее, как и в предыдущем случае, подключаем автоматический выключатель, устройство аварийного отключения по схеме, не забыв кинуть провод заземления. В итоге три жилы провода должны сходиться в евророзетке с керамическим основанием и возможностью подключения заземляющего провода. Вот условная схема.

Старайтесь максимально спрятать провода в кабель-каналах, а автомат и устройство аварийного отключения в пластиковых и алюминиевых коробах. Во-первых, это выглядит намного эстетичнее, а во-вторых, меньше шансов, что замкнутые таким образом провода будут контактировать с влагой, что отнюдь не нежелательно.

Приведенная выше схема подключения может быть несколько упрощена, если правильно использовать автомат со встроенной системой аварийного отключения. Это позволит исключить одно устройство, однако качественных автоматов подобной конструкции на рынке СНГ пока немного, но, как говорится, все впереди.

При обустройстве электрокоммуникаций обратите особое внимание на розетку, к которой непосредственно будет подключаться стиральная машина. Обязательно выбирайте качественную розетку с влагозащитой, Например, отлично подойдет электрическая розетка Legrand. Далее можно подключить стиральную машину к водопроводу и канализации; как это сделать читайте в статье по установке стиральной машины.

Как уберечь стиральную машину от поломок?

Эффективно защитить стиральную машину Самсунг и технику любой другой марки, от скачков напряжения поможет качественное заземление. К сожалению, только недавно, в связи с появлением большого количества энергоемких бытовых электроприборов, стали задумываться о розетках с заземлением. Если вы живете в доме старше 20 лет и до этого не трогали проводку, скорее всего, у вас не качественные розетки с заземлением.

Делаем первый шаг, заземляем нашу розетку, которая будет использоваться для подключения стиральной машины. В квартире это будет довольно хлопотно, а в частном доме вполне нормально. Следуйте инструкциям ниже.

• Вывести провод, предназначенный для заземления розетки, на наружную стену дома так, чтобы его конец доставал до фундамента.
• Вбейте в землю кусок арматуры на глубину примерно 2 метра так, чтобы его кончик выступал из земли на 30 см.
• Очистите конец провода от изоляции, а торчащий из земли наконечник арматуры от грязи и ржавчины. Оголенную часть провода плотно обмотайте вокруг арматуры, для верности можно скрепить соединение небольшим количеством холодной сварки.
• Тщательно обмотайте место соединения провода и якоря изолентой, затем наденьте на якорь кусок резинового шланга подходящего диаметра.
• Заземление подготовлено правильно, теперь можно подключать провод к розетке, это будет надежно и безопасно.

В заключение отметим подключение стиральной машины к электросети дело очень ответственное и не такое сложное, как может показаться на первый взгляд. Главное, не пренебрегать правилами, сформулированными специалистами, и использовать только проверенные схемы подключения, о которых мы рассказали в нашей статье. Удачи

Подключение стиральной машины автомат к водопроводу, канализации и электричеству

Купив стиральную машину, вы можете обратиться за помощью к мастерам по ее подключению. Однако процедура эта достаточно легкая, и многие мастера способны справиться с ней самостоятельно. Узнаем, как подключить стиральную машину без вызова специалистов.

Содержание

• 1 Проводим обучение
• 2 Подключение машины
  • 2.1 К канализации
  • 2.2 К водопроводу
• 3 Нюансы подключения питания
• 4 Правильная машина
• 5 Проверка работы стиральной машины после подключения

Первым делом проводим обучение, все работы выполняем

2 : мы выбираем идеальное место для установки. Наиболее распространенными местами являются ванная комната и кухня.

При выборе точки, в которой можно установить стиральную машину, следует руководствоваться следующими факторами:

• близость водопроводных, канализационных и электрических сетей для подключения бытовых приборов;
• гармония с окружающим интерьером;
• напольное покрытие с плоской поверхностью;
• удобная установка и эксплуатация.

Среди пользователей иногда разгораются споры о местонахождении объекта. Одни утверждают, что подключение стиральной машины на кухне – лучший способ ее установки, другие предпочитают ванную комнату.

Чтобы не создавать лишних проблем и финансовых затрат, в ванной лучше установить стиральный агрегат.

В некоторых городских квартирах эта комната довольно маленькая, в этом случае вы можете разместить своего помощника. под мойку, непосредственно перед покупкой сделайте необходимые замеры, чтобы правильно подобрать высоту.

У специалистов своя точка зрения в вопросах монтажа:

1. Стандартное размещение в санузле, где есть удобный доступ к коммуникациям, а пол выложен плиткой.
2. Кухня считается приемлемым вариантом экономии места в маленькой ванной, но на этом преимущества заканчиваются.
3. Установка в коридоре как крайний вариант. Плюсы – нет необходимости искать место на кухне или в ванной комнате, минусы – нужна дополнительная прокладка коммуникаций, а подключение к водопроводной сети будет проблематичным.

Когда все варианты продуманы и выбрано место установки, переходим к следующему этапу подготовки — разборка запчасти Старалки выполняющие роль стопоров, демпферов при транспортировке.

Любой мастер из сервисного центра подтвердит, что это очень важный этап подготовки. Если ее не выполнить, то при запуске важные узлы стиральной машины выйдут из строя.

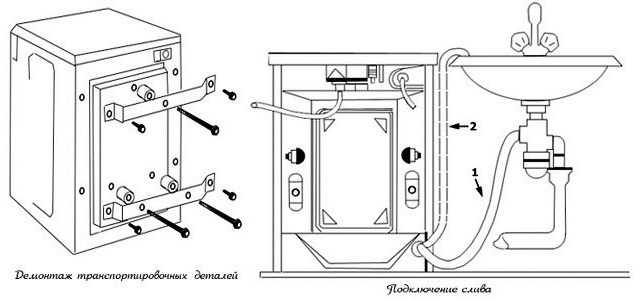

В первую очередь снимаем транспортировочные болты, затем распорки с дерева, предохранительные скобы. В Инструкция по эксплуатации Вы найдете пункт «как разблокировать бытовую технику», где все подробно описано.

Подключение стиральной машины

Подключение стиральной машины своими руками не является сложной задачей для тех, кто хорошо разбирается в технике, ловко обращается с различными инструментами и имеет минимальные знания в обращении с трубами, переходниками и сантехническим оборудованием. Если все это вам незнакомо, то лучше обратиться к специалистам, предварительно узнав, сколько стоит вызов мастера на дом.

Схема подключения стиральной машины к коммуникациям представлена ​​на фото, рассмотрим каждое действие подробнее.

К канализации

На первый взгляд организовать слив воды из автомобиля в канализацию несложно, но на практике все зависит от особенностей подключения, которое осуществляется двумя основными способами:

1. Временное соединение , когда сливной шланг опускается в ванную или унитаз (при совмещении).
2. Стационарный — Выполняется врезка в канализацию, и здесь пользователи часто сталкиваются с определенными трудностями.

Подключение стиральной машины к канализации осуществляется с учетом следующих требований:

• длина сливного шланга не должна быть слишком большой, так как это увеличит нагрузку на сливной насос, и он может выйти из строя раньше последний срок;
• при подключении слива к сифону вы исключаете попадание в машину неприятных запахов из канализации, что является неоспоримым преимуществом.

Важно! Для правильного слива место соединения шланга с сифоном должно быть не ниже 50 см от уровня пола. Этого же правила следует придерживаться при временном сливе воды в ванную или раковину для умывания.

Сливной шланг подсоединяется к сифону раковины для стирки или канализации, как показано на фото. В результате соединение будет достаточно герметичным .

К водопроводу

Домовладельцу необходимо знать, как подключить стиральную машину к коммуникациям водопровода, не наращивая заливной шланг фитингами от производителя. Если машина находится на расстоянии более трех метров от водопровода, то оптимальным вариантом будет сделать отдельное подключение с помощью металлопластиковой трубы, чтобы гарантировать исключение протечек в самом неудобном месте.

В месте подключения необходимо установить тройник, отдельный вентиль для перекрытия воды в случае аварийной ситуации.

Если все необходимое находится на расстоянии длины заливного шланга, то подключить стиральную машину будет несложно одним из способов (см. фото).

Рассмотрим схему подключения через отдельный клапан (концевой клапан). Для этого понадобится врезной хомут с направляющей втулкой и резиновой прокладкой, либо тройник.

Процедура:

1. Хомут осторожно ввинчивается в водопроводную трубу с выступом наружу.
2. Труба просверливается дрелью и соединяется с хомутом или отрезком трубы (затем на последний устанавливается концевой кран).
3. На конце трубы сделать резьбу, идентичную резьбе на хомуте.
4. Наружная резьба закрыта герметиком или ФУМ-лентой.
5. Далее, концевой кран с усилием наматываем на наружную трубу, а ко второму ее концу подсоединяем шланг стиральной машины.
6. Конец шланга подсоединяется к машинке.
7. На финальном этапе все проверяется на герметичность.

При подключении необходимо выполнять основные и достаточно важные требования:

1. Не прокладывать шланг в местах, где есть риск возможного механического повреждения.
2. Ни в коем случае не допускайте его малейшего растяжения т.к. может произойти деформация из-за вибрации машины на максимальной скорости. Шланг должен быть полностью свободен.
3. Все соединения должны быть надежными и обеспечивать 100% герметичность.
4. Перед входом в стиральную машину можно установить фильтр для защиты всех систем от мелких частиц и ржавчины, это пойдет только на пользу агрегату и продлит срок его службы.

При выполнении этих требований пол в помещении будет постоянно сухим во время заливки бытового прибора водой. Вот и все хитрости, как самостоятельно организовать подключение стиральной машины к водопроводу и канализации.

Нюансы подключения к электросети

Бытовые приборы такого класса, как стиральный агрегат, имеют очень высокий уровень потребления электрической энергии в пределах 1,5-2,5 кВт. Кроме того, они постоянно контактируют с водой, поэтому подключение стиральной машины к электричеству своими руками должно осуществляться с соблюдением всех требований электробезопасности.

При выполнении квартиры на основе алюминиевых проводов необходимо проводить отдельный — с 9Провод медный 0139 состоящий из трех жил сечением 1,5 кв. мм, раздельные АЗО (автоматический выключатель) и УЗО (УЗО). В особенности это касается старых домов. Кабель необходимо выбирать NYM тип С тройной системой изоляции, хорошей жесткости, удобен для прокладки в стенах.

При самостоятельном подключении стиральной машины к электросети необходимо знать, что бытовой прибор включается в отдельную влагозащищенную розетку. При покупке помните; чем выше индекс степени защиты (их всего 8), тем лучше. Розетка подключается к электрощиту через отдельный выключатель номиналом не менее 25 А.

При нахождении бытового прибора в ванной, при принятии душа необходимо отключать автомобиль от сети во избежание поражения электрическим током.

Если заземление отсутствует, то при неисправности машины во время работы существует реальная опасность поражения электрическим током. Ни в коем случае не трогайте корпус, не допускайте детей в помещение во время стирки.

Подключить к распределительному щиту следующим образом:

• синий цвет жилы подключается к нулю;
• зеленый желтый провод — заземляющий, крепится на отдельном винте на корпусе щитка;
• фаза — на отдельный выключатель или УЗО.

Современные стиральные агрегаты должны быть подключены от устройства защитного отключения которое защищает вас от нежелательного воздействия электрического тока. Устройство должно иметь следующие параметры: ток 16–32 А, величина утечки 10–30 мА.

При квартире без заземления , как и у большинства в РФ, подключение необходимо производить по схеме, представленной на рисунке. При самостоятельном подключении к электрощиту на этаже в подъезде многоквартирного дома проконсультируйтесь с электриком из ЖЭКа или попросите его выполнить эти операции за отдельную плату.

Важно! При неправильном подключении перегорает нулевой провод и возникает реальная опасность поражения электрическим током.

Для правильного подключения к домашней электросети стиральной машины необходимо строго соблюдать следующие рекомендации:

1. Прокладка автономной линии электропередач к месту установки бытового прибора. Для этого отлично подойдут пластиковые ящики разного размера, не портящие внешний вид квартиры.
2. Включить автоматический выключатель , установить в щитке отдельное защитное отключающее устройство: тогда в случае проблем с автоматом подача электроэнергии будет отключена только к нему, а вся квартира не будет обесточена.
3. Использовать только рекомендованные схемы, соответствующие техническим и эксплуатационным характеристикам; проводка также должна соответствовать поставленным задачам.

Отдельно хочу обратить внимание на расположение розетки для подключения: она должна располагаться не ниже 60 см от уровня пола и не дальше 130 см от корпуса машины.

Надо помнить, что электрическое подключение стиральной машины самое сложное. Если у вас есть знакомый электрик, то воспользуйтесь его помощью: наверняка он знает, как правильно подключить стиральную машину.

Нивелир

Стиральная машина должна стоять строго горизонтально что делается с помощью строительного уровня, отклонения допускаются не более 2 градусов. Уровень выставляется на верхней части корпуса. Выравнивание осуществляется с помощью регулируемых по высоте ножек, после окончания придутся специальные гайки – ключом, затяните их против часовой стрелки, но без фанатизма.

Под стиральную машину подложите резиновый коврик, чтобы ножки не скользили. Категорически запрещается выравнивать свой агрегат, подкладывая под ноги посторонние предметы: если они будут вибрировать, то могут соскользнуть, и все ваши усилия будут напрасны.

Необходимо технологически правильно выровнять корпус машины, для этого просто следуйте рекомендациям специалистов:

1. Если пол ровный, то ножки надежно зафиксированы. на резиновый коврик тогда стиральная машина будет стоять надежно.
2. Проверить установку можно самым простым способом. Нажмите на противоположные углы корпуса: если машина не двигается, значит, все меры по выравниванию выполнены идеально.

Проверка работы стиральной машины после подключения

Проверить правильность выполнения всех работ можно по следующим критериям:

1. Бак стиральной машины наполняется водой на короткий промежуток времени и более до нужной отметки.
2. Барабан вращается равномерно.
3. Нет утечки.
4. Вода начинает нагреваться через 5-6 минут после заполнения бака.
5. Слив работает нормально.
6. Нет сбоев во время отжима.
7. При работе машины нет посторонних шумов.

При установке и подключении стиральной машины необходимо учитывать особенности каждой модели. Поможет в этой прилагаемой инструкции.

Электропроводка для прачечной

» Домашняя электропроводка
» Справочник по электропроводке » Основная электропроводка в жилых помещениях

Резюме: Подробные фотографии и схемы электропроводки для электропроводки прачечной с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Узнайте, чем делятся другие, на Спросите электрика:
Это потрясающе! Майкл из Соноры, Калифорния

Как установить электропроводку в прачечной

Видео по электромонтажу Подсоединение шнура сушилки и розетки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

Соображения, которые помогут определить необходимые контуры для вашей прачечной

Первым соображением будет ваша сушилка для белья, будет ли она газовой или электрической?

Для электрической сушилки для белья потребуется специальная 4-проводная цепь на 30 А. В прачечной есть место для глажки одежды? В этом случае необходимо также установить цепь на 20 ампер. Если в прачечной нет окна, то вместе с выключателем потребуется вытяжной вентилятор. Также потребуется регулируемое освещение.

Для получения более подробной информации см. требования Кодекса NEC в таблице ниже.

Требования к электрооборудованию прачечной
Электротехнические правила требуют, чтобы розетки в пределах шести футов от прачечной или хозяйственной раковины были защищены GFCI. Важный фактор: Выясните, имеет ли основная служба или панель, которая будет поставлять домашнюю электропроводку для цепей оборудования прачечной, достаточную грузоподъемность и место для цепей и выключателей.

Чертеж прачечной и схема электропроводки

Домашняя электропроводка для прачечной электрические коды Все освещение должно быть либо полностью люминесцентным, либо иметь «датчик присутствия с ручным включением». Все вытяжные вентиляторы в помещении должны обеспечивать минимум 5 воздухообменов в час. Должна быть предусмотрена одна розетка в отдельной цепи на 20 А, расположенная в пределах 6 футов от предполагаемого места установки стиральной машины. УЗО требуется для всех розеток на 120 В, установленных в пределах 6 футов от раковины для домашней электропроводки в прачечной. Розетки, установленные для специальной цели, например, стиральная машина, могут иметь розетку, не защищенную GFCI. Обеспечьте 4-проводную розетку для электрической сушилки.

Прачечная Электрические цепи 120 и 240 В, которые следует учитывать

Устройства на 120 В Стиральная машина Освещение Освещение под шкафом Вытяжной вентилятор Гладильная доска Оборудование 240 В Сушилка для белья

Графика NEC Code предоставлена ​​Mike Holt Enterprises.

Вопросы о проводке прачечной Варианты установки вытяжных вентиляторов Уважаемый, спросите у электрика: Я заинтересован в установке Air King BFQ50 в флигеле Энди Гампа… для клиента, который не хочет, чтобы различные строители снова разрушали ее ванную комнату. У меня нет доступа к жесткой линии, и я надеялся, что вы сможете рассказать мне, как преобразовать это устройство в настенную розетку, настроенную … с 2 контактами или 3 … пожалуйста, дайте мне знать Спасибо и всего наилучшего вам! Богатый Привет, Рич, может быть возможно установить поверхностный кабелепровод вниз к настенной розетке, оснащенной удлинительной коробкой. Это может подать питание на устройство, и вы также можете подать питание через датчик присутствия. Другой вариант — установить солнечный вытяжной вентилятор с небольшой солнечной панелью, установленной на крыше. Эти устройства тоже хорошо работают и в конечном итоге оплачивают первоначальную стоимость, а затем работают БЕСПЛАТНО! Подробнее о вентиляторах Solar Exhaust: https://ask-the-electrician.com/solarexhaustfansmain.html Совместное использование розетки для новой стиральной машины Джефф из Юрики, Калифорния, спрашивает: В моем гараже есть одна розетка на 20 ампер, которая предназначена для подключения газовой сушилки. У меня есть новая большая энергоэффективная стиральная машина. Мой вопрос: могу ли я подключить 3-контактную вилку к этому единственному 20-амперному разъему, чтобы я мог одновременно запускать стиральную машину и сушилку? Джефф, Совместное использование этого выхода с новой энергоэффективной стиральной машиной и газовой сушилкой будет зависеть от двух вещей. Во-первых, это розетка на выделенной цепи, которая не используется совместно с другими розетками или устройствами. Во-вторых, каковы технические характеристики новой энергоэффективной стиральной машины в зависимости от требуемой мощности или силы тока. Знание ограничений выходной цепи или доступной мощности, а также знание общих требуемых ватт или ампер как для стиральной машины, так и для сушилки определит, возможно ли это или потребуется новая цепь для стиральной машины.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Perfect for Homeowners, Students, Handyman, Handywomen, and Electricians Includes: Wiring GFCI Outlets Wiring Home Electric Circuits 120 Volt and 240 Volt Outlet Circuits Wiring Выключатели освещения Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3- и 4-проводной шнур для сушки и розетка для сушки Устранение неполадок и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

СВЯЗАННЫЙ Подробнее об электрооборудовании прачечной Электропроводка воздушного компрессора 220 240 В Как подключить воздушный компрессор на 220 В и переключатель управления: При подключении стандартного двигателя на 240 В для такого оборудования, как воздушный компрессор, имеется только два изолированных провода для 220/240 В и один отдельный провод для заземления. Причины поражения электрическим током в домах Друга бьет током, когда он касается выключателя света и водопроводных кранов, как это можно исправить? Неправильная электрическая проводка может привести к поражению электрическим током. Установка электропроводки для стирально-сушильной машины Инструкции по обеспечению питания для стирально-сушильной машины. Многие стирально-сушильные машины на самом деле представляют собой два отдельных устройства, каждое из которых имеет свои собственные требования к электрической цепи в зависимости от приобретаемых моделей. Автоматические выключатели и безопасность электропроводки Тестер розеток показывает, что горячие и заземляющие контакты перепутаны местами, как я могу это исправить? Проблемы с розеткой электрической цепи и способы их устранения, Устранение неполадок с проводкой электрической цепи. Подключение комбинированной розетки с выключателем Как подключить комбинированную розетку с выключателем: Эти розетки с выключателем очень удобны, и если понять обозначения проводки, то подключение может быть совсем несложным. Причины потери мощности после замены светильника Кэрол из Флориды спрашивает; Каковы наиболее распространенные проблемы с проводкой светильника и как их исправить? Проверка проводки светильника, переустановка светильника, сброс сработавшего автоматического выключателя. Шнур сушилки и проводка электрической цепи Шнур сушилки слишком короткий, можно ли соединить провода? Я хочу переместить сушилку в другую сторону прачечной, но шнур недостаточно длинный. Установка стирально-сушильной машины с существующей вилкой сушилки Будет ли моя 3-контактная розетка на 240 вольт работать с новой сушильной машиной на 250 вольт с 4-контактным шнуром? Как подключить 3- и 4-контактные вилки к стирально-сушильной машине. прачечная электрическая — 1835

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
