Как правильно подключить трансформатор: Как подключить понижающий трансформатор 220 36 или 12 Вольт

Схемы подключения трансформаторов напряжения

Общие сведения

Трансформаторами напряжения, как правило, называют разновидность трансформаторов, которые предназначены не для передачи мощности, а для гальванического разделения высоковольтной стороны от низковольтной.

Такие трансформаторы предназначены для питания измерительных и управляющих приборов. На «высокой» стороне различных трансформаторов напряжения, естественно, напряжение  может быть разным, это и 6000, и 35000 вольт и даже много более, а вот на «низкой» стороне (на вторичной обмотке) оно не превышает 100 вольт.

Это очень удобно для унификации приборов управления. Если делать измерительные приборы и приборы управления, а это в основном реле, на высокое напряжение, то они, во-первых, будут очень большими, а во-вторых, очень опасными в обслуживании.

Коэффициент трансформации указан на самом трансформаторе и может выглядеть как К_u = 6000/100, либо просто 35000/100. Разделив одно число на другое, получим в первом случае этот коэффициент 60, во втором 350.

Данные трансформаторы бывают как «сухие», в которых в качестве изоляции используется электрокартон. Они применяются, обычно, для напряжений до 1000 вольт. Пример НОС-0,5. Где, Н означает напряжение, имеется ввиду трансформатор напряжения, О – однофазный, С – сухой, 0,5 – 500 вольт (0,5кВ). А так же масляные: НТМИ, НОМ, 3НОМ, НТМК, в которых масло играет роль, как изолятора, так и охладителя. И литые, если быть точным, то с литой изоляцией (3НОЛ – трехобмоточный трансформатор напряжения однофазный с литой изоляцией), в которых все обмотки и магнитопровод залиты эпоксидной смолой.

Устройство трансформаторов напряжения

Как и все трансформаторы, как это было сказано выше, данный тип трансформаторов имеют как первичные обмотки (высоковольтные), так и вторичные (низковольтные). Различают однофазные и трехфазные трансформаторы напряжения.

В каждом из них имеется магнитопровод, к которому предъявляются довольно высокие требования. Дело в том, что чем больше рассеивание магнитного потока в таком трансформаторе, тем больше погрешность измерения.

Кстати. В зависимости от погрешности различают трансформаторы по классу точности различаются (0,2; 0,5; 1; 3). Чем выше число, тем больше погрешность измерений.

К примеру, трансформатор с классом точности 0,2 может допустить погрешность не выше 0,2% от измеряемой величины напряжения, а, соответственно, класса точности 3 – не более 3%.

Обозначения на схемах и натуральное исполнение бывает сильно отличаются друг от друга.



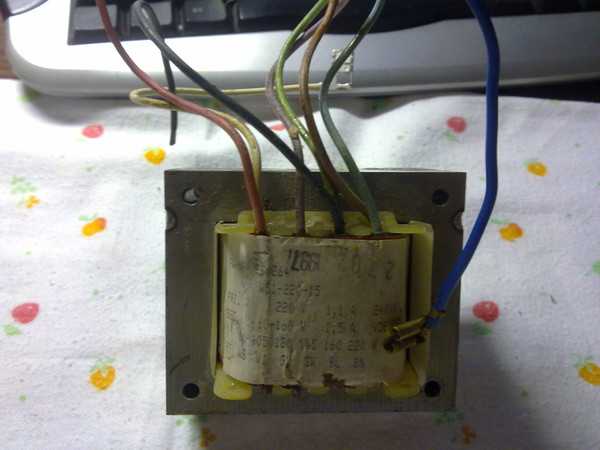

Однофазный двухобмоточный трансформатор представлен на рисунке, так, как он выглядит на самом деле.

На схемах он обозначается как:



Обратите внимание, трансформатор понижающий, во вторичной обмотке меньше витков, чем в первичной, и это отражено визуально на схеме в данном случае, хотя это и не всегда делается. Кроме того, начала и концы обмоток обозначены на схеме и на самом трансформаторе. Первичные обмотки обозначаются большими (прописными) буквами AиX. Вторичные – малыми (строчными) буквами a и x.



Существуют и трехобмоточные однофазные трансформаторы, у которых две вторичных обмотки. Одна из которых является основной, а вторая дополнительной. Дополнительная обмотка служит для контроля изоляции и имеет аббревиатуру КИЗ. Маркировка выводов этой обмотки следующая а_д — начало обмотки, х_д — конец обмотки.

Трехфазные трансформаторы выпускаются с двумя типами магнитопроводов: трехстержневые и пятистержневые.



Начала и концы здесь обозначаются несколько по-другому. На первичных обмотках начала обозначаются буквами A, B иC согласно фазам к которым они будут подключаться, а концы буквами X,Y и Z. Вторичные обмотки, соответственно, малыми буквами a,b,cи x,y,z.





Магнитные потоки создаваемые катушками AX, BY, CZ компенсируют друг друга при нормальных условиях работы. Но вот в случае пробоя одной из фаз на землю в стержнях магнитопровода создается слишком большой дисбаланс и часть потока будет закольцовываться через воздух, что создает сильный нагрев трансформатора из-за повышения номинального тока в обмотках. Дополнительные стержни, как раз и призваны взять на себя образовавшиеся разбалансированные потоки и не допустить перегрева трансформатора. При этом в нем наматываются дополнительные обмотки, но об этом несколько позже.

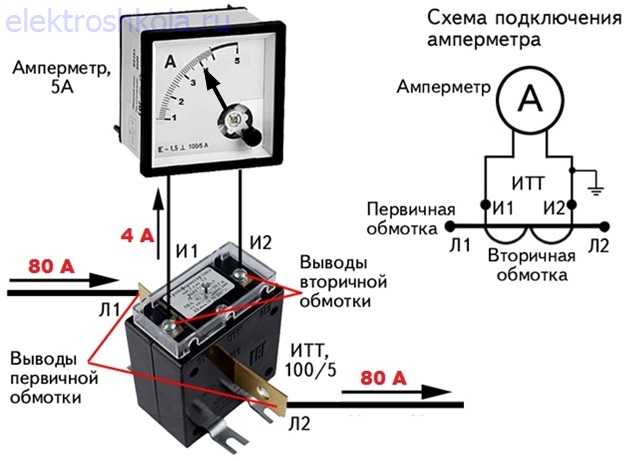

Схемы соединений обмоток трансформаторов напряжения

Самым простым способом измерения межфазного напряжения является включение однофазного двухобмоточного трансформатора напряжения по схеме представленной на рисунке слева.



При этом на концах вторичной обмотки имеем напряжение соответствующее межфазному ВС, но уменьшенное с учетом коэффициента трансформации.

Все три межфазных напряжения можно измерять при помощи двух однофазных трансформатора подключенных определенным способом.



В трехфазных трансформаторах первичные обмотки всегда подключается по схеме «звезда».



Вторичные обмотки могут подключаться как по схеме «звезда» так и по схеме «треугольник».



При верхнем подключении на точках вывода вторичной обмотки мы имеем возможность измерения межфазных напряжений. При нижнем подключении, по схеме так называемого разомкнутого треугольника, мы можем выявить факт короткого замыкания или обрыва провода в одной их фаз на высокой стороне. Выводы при этом маркируются 0₁ и 0₂, поскольку при нормальных условиях работы между этими точками нет напряжения.

Для подключения реле защиты применяются, как уже было сказано выше дополнительные обмотки в трехобмоточных трансформаторах напряжения. Пот пример подключения таких трансформаторов в трехфазную сеть. При этом концы обмоток заземляются как в первичной, так и во вторичной обмотке.



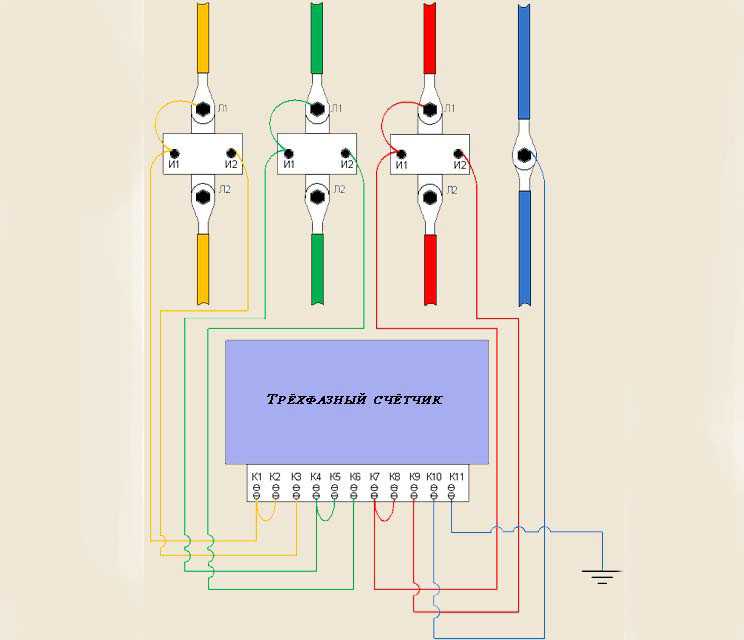

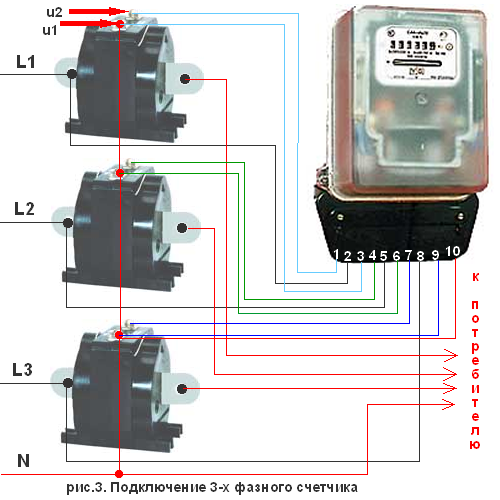

Вот еще несколько вариантов подключения однофазных трансформаторов для измерения межфазных и фазных напряжений, а так же для питания аппаратуры управления.



Более сложные варианты подключения трансформаторов напряжения, содержащих большее количество обмоток изучается в специальном курсе электротехники.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

виды, устройство и правила подключения

Часто для контроля работы электронных приборов в доме приходится использовать специальные устройства. Это справедливо, в частности, для осветительных приборов. Одним из таких устройств является трансформатор для галогенных ламп 12 вольт. Эти лампочки в последнее время стали использоваться часто, что и вызвало интерес к устройствам, контролирующим их работу.

• Виды и устройство трансформаторов
• Расчет и выбор устройства
• трансформатора
  • Использование одного выключателя
  • Разделение ламп на группы

Виды и устройство трансформаторов

Понижающие трансформаторы для люстры предназначены, в первую очередь, для защиты источников света от резких скачков энергии. Используются они в основном для маленьких лампочек, рассчитанных на напряжение от 6 до 24 вольт. На сегодняшний день выпускается два типа:

• Тороидальный (электромагнитный).
• Импульсный (электронный).

Первый тип отличается простой конструкцией и обладает неплохими показателями мощности. Однако следует помнить и о довольно серьезных недостатках — большие масса и габариты. Не стоит забывать также о нагреве обмоток трансформатора, что негативно влияет на срок службы галогенных ламп. В результате устройства тороидального типа крайне редко используются в жилых помещениях.

Электронные девайсы обладают большим количеством положительных качеств, что способствует более широкому распространению. По сути, их единственным недостатком является сравнительно высокая стоимость. В то же время наличие у некоторых моделей дополнительного функционала, например, встроенной защиты от короткого замыкания, способствует увеличению срока эксплуатации.

Именно импульсные девайсы используются в ситуациях, когда лампы необходимо разместить в стенах или мебели. В отличие от тороидальных устройств, импульсные трансформируют энергию благодаря полупроводниковым радиодеталям. Использовать электронный трансформатор для галогенных ламп необязательно, но желательно. Это связано с увеличением срока работы осветительных элементов.

Расчет и выбор устройства

Перед началом работы с трансформатором необходимо правильно рассчитать его мощность. Так как сейчас на рынке присутствует большое количество устройств этого типа, обладающих различными характеристиками, ошибиться в выборе довольно легко. Дело в том, что при недостаточной мощности прибор не сможет решить поставленную задачу, а при высоком показателе увеличится расход энергии.

При этом рассчитать требуемую мощность на практике очень просто. Если предположить, что в помещении установлено шесть ламп по 30 Вт при напряжении в 12 В, то общая мощность всех осветительных элементов составит 180 Вт.

Любое электронное устройство следует выбирать с небольшим запасом, составляющим от 10 до 15 процентов. В результате для решения поставленной задачи предстоит приобрести трансформатор для галогенных ламп мощностью около 207 Вт.

трансформатора

Если необходимо установить устройство для контроля работы нескольких галогенных ламп, то можно использовать один из двух способов:

• Применить одноклавишный выключатель.
• Создать отдельные группы светильников.

Каждый из этих методов стоит рассмотреть подробно.

Использование одного выключателя

Провода оранжевого и синего цвета подключаются к входным клеммам трансформатора. Следует помнить, что в зависимости от страны производителя устройства, цветовое обозначение проводов может отличаться, и предварительно стоит заглянуть в инструкцию. Осветительные устройства, в свою очередь, необходимо подсоединить к выходным контактам трансформатора. Чтобы минимизировать потерю энергии, все подключения желательно делать с помощью медных проводов небольшого сечения, но не менее 1,5 мм².

Также необходимо учесть еще один нюанс — проводники должны быть идентичны и подключены параллельно. В противном случае интенсивность светового потока каждой отдельной лампы может отличаться. При необходимости в любом магазине электротоваров можно приобрести дополнительные клеммы, если не хватает входящих в комплект.

Второй важный нюанс подключения лампочек к трансформатору через один выключатель является необходимость подбора правильной длины проводов. Этот показатель должен составлять от 1,5 до 3 метров. В противном случае возможны потери электроэнергии и перегрев проводников.

Разделение ламп на группы

Именно этот способ многие профессиональные электрики считают наиболее эффективным. Он не только прост в реализации, но и практичен. Если предположить, что требуется подключить 6 ламп, то необходимо создать две группы по 3 осветительных элемента. При этом для каждой из них следует приобрести отдельный трансформатор.

На практике это удобно, ведь при выходе из строя одного устройства, второе продолжит работать. При необходимости управления каждой группой осветительных элементов необходимо установить двухклавишный выключатель.

Как подключить многоотводной трансформатор

На этой неделе мы рассмотрим, как подключить наши трансформаторы!

Время от времени нам звонят клиенты, которые спрашивают, какие провода подключать к нашим многоотводным трансформаторам. Это понятно, учитывая все задействованные провода. К счастью, решение легко запомнить, как только вы его узнаете.

Большая часть того, чтобы понять это, это знание того, как настроена ваша трехфазная входящая мощность. Как правило, они имеют конфигурацию треугольника или звезды.

Конфигурация «треугольник»

Конфигурация «звезда»

Легко запомнить, что конфигурация «треугольник» выглядит как символ «треугольник», а конфигурация «звезда» — как буква «Y». Конфигурация звездой также немного похожа на конденсатор потока из «Назад в будущее », если это поможет. Пожалуйста, обратите внимание, что не каждая схема треугольника или звезды будет иметь эти напряжения, это всего лишь два примера. Главный вывод, который следует извлечь из этого, заключается в том, что ваша входящая мощность обычно имеет три фазы и одну нейтраль. Это позволяет каждой конфигурации обеспечивать от двух до трех различных напряжений. Обычно между нейтралью и фазой меньшее напряжение, а между двумя разными фазами большее напряжение. Знание того, какое напряжение находится между какими двумя проводами, является ключевым при установке одного из наших многоотводных трансформаторов.

Измерение напряжения провода

Если вы не знаете, какой провод какой, вы всегда можете измерить его с помощью мультиметра. Как только вы узнаете, какие два провода имеют напряжение для нужного отвода, просто подключите один провод питания к проводу на нашем трансформаторе с нужным отводом напряжения, а другой провод питания к проводу на нашем трансформаторе с маркировкой «Comm». Затем отдельно заизолируйте каждый из неиспользуемых проводов. Это так просто!

Для ясности приведем несколько примеров. Взгляните на схему подключения нашего TR50VA015:

Допустим, вы хотите подключить указанную выше дельта-конфигурацию к нашему TR50VA015. Если вы хотите подключить 120 В переменного тока к первичной обмотке, вы должны подключить нейтраль (БЕЛЫЙ) к трансформатору Comm (Черный). Затем вы должны подключить фазу A или C (ЧЕРНУЮ или СИНЮЮ) к отводу 120 В переменного тока на трансформаторе (белая). Если вы хотите использовать 240 В переменного тока на первичной обмотке, вы должны взять любые две из трех фаз и подключить их к оранжевому и черному проводам на трансформаторе. Неважно, какая фаза к какому проводу идет.

Для приведенной выше конфигурации «звезда» вы должны подключить нейтраль (СЕРЫЙ) и любую фазу к черному и коричневому проводам на трансформаторе для первичной обмотки 277 В переменного тока. Точно так же любые две фазы в конфигурации «звезда» должны быть подключены к серому и черному проводам на трансформаторе для первичной обмотки 480 В переменного тока.

Надеюсь, это разъясняет, как подключить один из наших трансформаторов. Как всегда, если вы все еще в замешательстве, не стесняйтесь обращаться к нам!

Тим Мур

Тим Мур — инженер-электрик из лучшего штата Колорадо.
Он окончил Университет штата Колорадо в 2017 году и вскоре после этого переехал в Индиану, чтобы жениться на своей нынешней жене. В свободное от работы время Тим проводит большую часть времени, возвращаясь домой и жалуясь на то, что Индиана плоская.

Обязательно позвоните Тиму в службу технической поддержки. Он всегда сделает все возможное, чтобы найти решение для вас.

Статьи: 32

Как подключить понижающий трансформатор | от Abbott Technologies

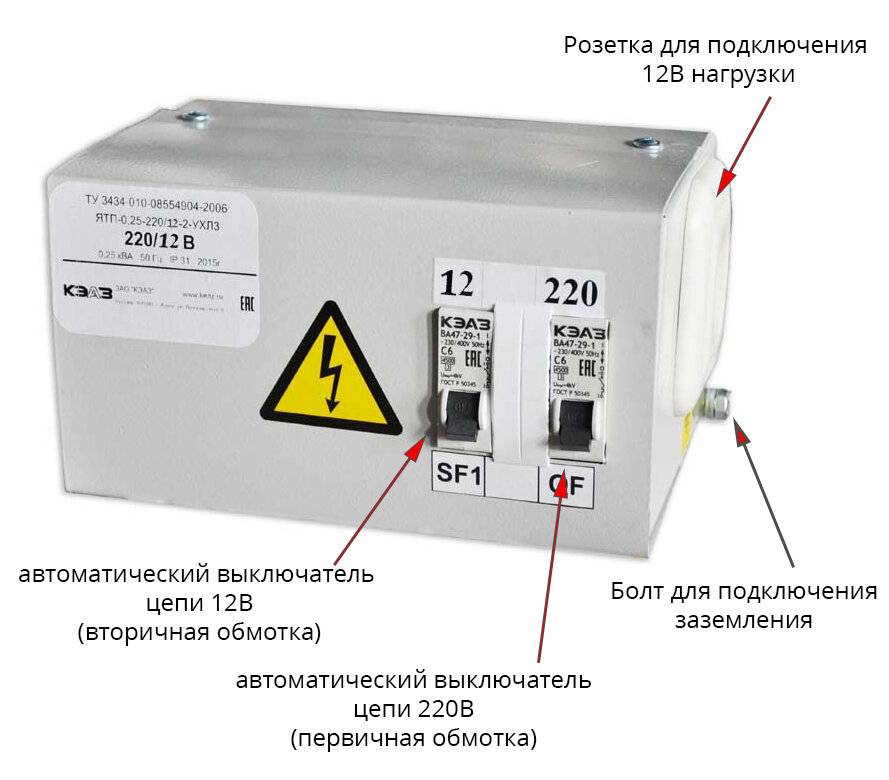

Как подключить понижающий трансформатор

Понижающий трансформатор — это трансформатор, в котором первичное напряжение выше вторичного. Он в основном предназначен для понижения напряжения с первичной обмотки на вторичную.

Понижающий трансформатор преобразует маломощную мощность с высоким напряжением в низковольтную и сильноточную мощность, отсюда и название «понижающий». Провода разного калибра используются в первичной и вторичной обмотках трансформаторов из-за разной силы тока. Перед подключением понижающего трансформатора необходимо иметь несколько элементов оборудования, которые облегчат подключение. Понижающие трансформаторы используются для преобразования электричества 220 вольт, обычно используемого в большинстве частей мира, в 110 вольт, необходимых для многих электронных устройств, что делает его наиболее широко используемым трансформатором.

Ниже приведены этапы подключения понижающих трансформаторов;

Шаг 1- Распознайте схему, а также номинал трансформатора, который необходимо закрепить, и снимите крышку в клеммной коробке, если трансформатор имеет большую силу тока. Кроме того, отключите электропитание цепи и убедитесь, что обе стороны ее защиты отключены.

Шаг 2- Определите, за какой оконечной нагрузкой следует понижающий трансформатор. Прекращения, включают; h2, h3, h4 и h5, что означает сторону высокого напряжения трансформатора, и X1, X2, X3 и X4, что означает сторону низкого напряжения трансформатора. Несмотря на то, что схема соединения трансформатора различается в зависимости от производителя и входного напряжения, оконечная нагрузка всегда верна, независимо от типоразмера трансформатора.

Шаг 3- Сначала заделайте входные силовые провода и обрежьте их в зависимости от наконечника, а также количества проводов, прорезанных в области обжима.

Шаг 4- Снимите внешнее изолирующее покрытие, чтобы ток мог проходить по проводу. Затем вставьте наконечник провода поверх непокрытого медного провода, а затем прочно прижмите соединительный элемент к проводу.

Шаг 5- Подключите высоковольтную сторону понижающего трансформатора, тщательно следуя всем требованиям, которые могут быть указаны производителем.

Шаг 6- Подсоедините низковольтную сторону трансформатора, следуя инструкциям и схемам производителя для различных типов трансформаторов. Для небольших управляющих трансформаторов клеммы X1 и X2 будут только там, где X1 — сторона питания, а X2 — заземление и сторона низкого напряжения.

Шаг 7- Подсоедините управляющий трансформатор для X1 и X2, где X1 идет прямо к цепи управления после прохождения через предохранитель, обычно рассчитанный на цепь. X2 подключается к нейтральной стороне цепи управления, а также используется для безопасного заземления. Следовательно, клемма X2 небольшого управляющего трансформатора должна быть намотана вместе с заземляющей структурой цепи.

Шаг 8- Замените экраны на трансформаторе и все кожухи, препятствующие протеканию тока. Включите цепь питания фидера, чтобы подать высокое напряжение на трансформатор, а затем включите контроль цепи безопасности на низком уровне.

Шаг 9- После всего этого проверьте напряжение на понижающей стороне трансформатора, чтобы убедиться в правильности напряжения, которое должно совпадать с указанным на заводской табличке.
