Подключение вилки 380 вольт

Чтобы подключить к сети электрооборудование, для работы которого требуется трехфазное напряжение 380 вольт, необходима соответствующая вилка.

Довольно часто, большая часть промышленного оборудования, а также трехфазных электроприборов, используемых в быту, поставляется без электрической вилки, лишь с питающим кабелем. Чтобы обеспечить возможность простого отключения прибора от сети когда это потребуется, без вмешательства квалифицированного электрика, используются трехфазные розетки с соответствующими вилками — штекерами.



В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт — ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В, сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.



ABB 416-p6 — это переносная трехфазная кабельная вилка, со степенью защиты IР44, рассчитанная на ток в 16А, имеющая следующие контакты — 3Р+N+E (три фазы, рабочий ноль и защитный ноль — заземление).

В качестве примера, устанавливать эту трехфазную вилку будем на профессиональную стационарную мойку высокого давления — Portotecnica ML CMP 2860 T.



В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э

Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.



ПОДКЛЮЧЕНИЕ ТРЕХФАЗНОЙ ВИЛКИ НА 380В


Установку начнем с разбора силового штекера ABB на составные части. Для этого не требуется откручивать никаких дополнительных болтов или шурупов, достаточно просто повернуть против часовой стрелки верхнюю, красную часть вилки.
Всего вилка на 380 вольт состоит из трех основных компонентов:

— Механизма

— Защитного корпуса

— Кабельного зажима, предназначенного для герметичного ввода питающего кабеля в вилку.



Кабельный зажим и защитный корпус трехфазной вилки АББ, необходимо надеть на питающий кабель аппарата, как показано на изображении ниже. Надевать следует в обратном порядке, а именно, сперва кабельный зажим, а затем защитный корпус.



СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

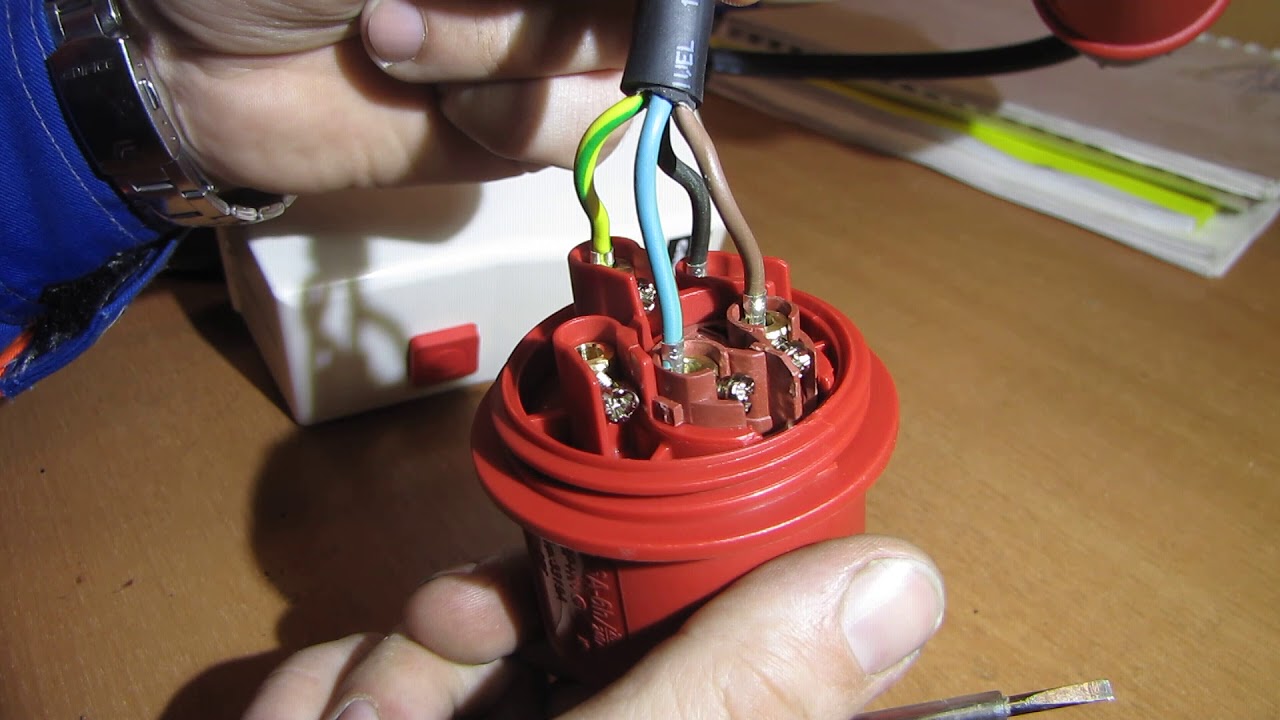

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом



Не путайте со схемой подключения проводов к клеммам трехфазной вилки.  Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.



Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.



После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.



При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.


На этом установка и подключение вилки на 380 вольт заверщена, если у вас остались какие-то ворпосы или предложенияя по статье, не стесняйтесь, пишите их в комментариях к статье, постараюсь ответить всем.

После окончания монтажа, можно включать вилку в силовую трехфазную розетку и пользоваться электрооборудованием.


Узнаем как подключить вилку к проводу: правила и рекомендации

Достаточно часто хозяевам приходится сталкиваться с мелкими проблемами, связанными с электричеством. К примеру, менять вилку или выключатель в электроприборе. Иногда приходится починить изделие, у которого отсутствует какая-то часть. Потому вопрос, как подключить вилку к проводу, столь актуален.

Инструменты и материалы для замены вилки

Для проведения работ понадобится:

  1. Вилка.
  2. Двужильный кабель. Попробуйте разобраться, как подключить трехжильный провод к вилке, но в этом случае придется подключать заземляющий.
  3. Отвертка.
  4. Ножик.

Как выглядит процесс замены или подключения

Процедура состоит из нескольких шагов:

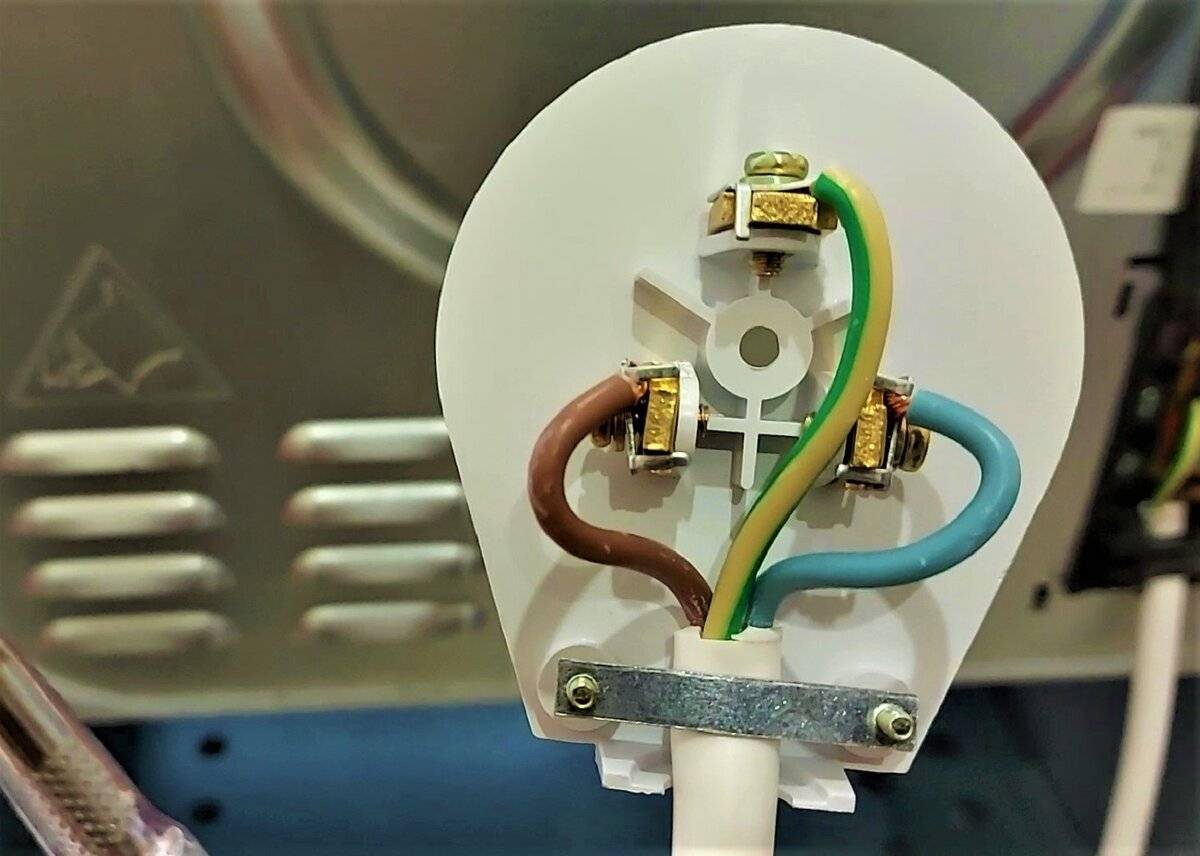

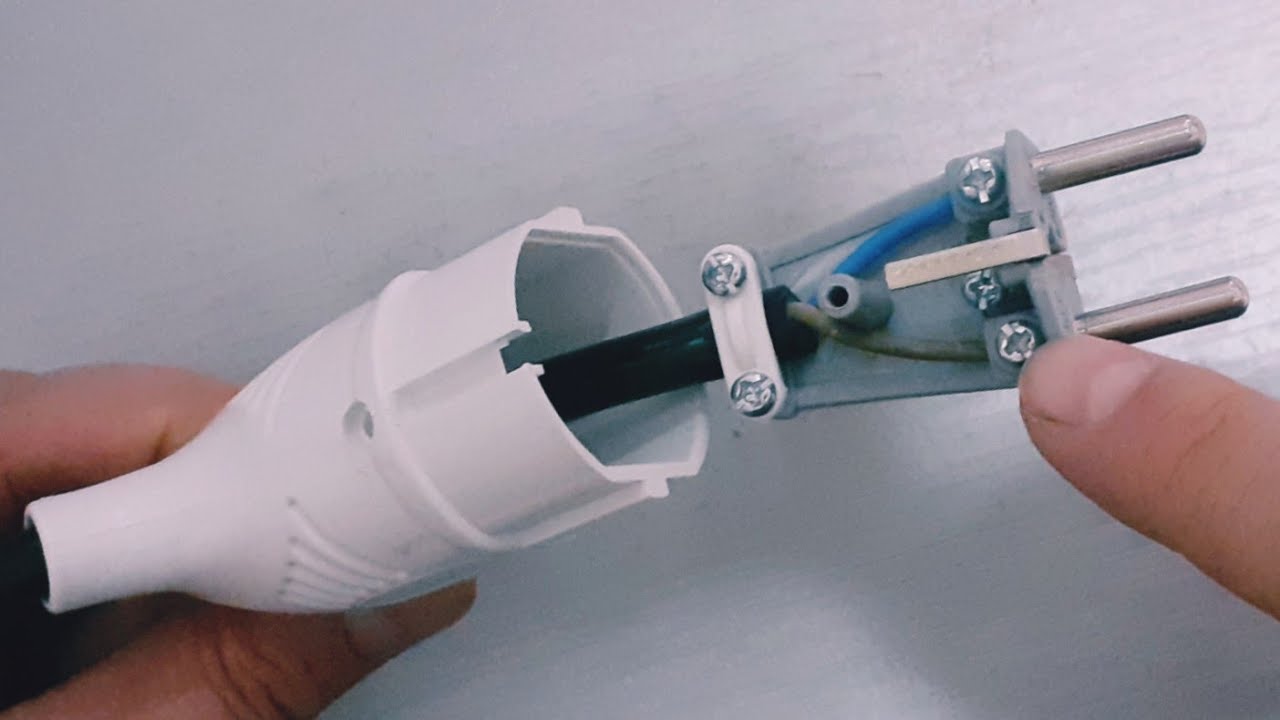

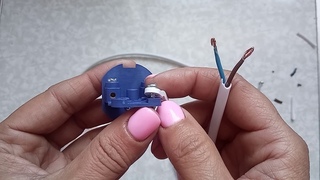

  • Отложите длину кабеля, перед тем как подключить вилку к проводу.
  • Позаботьтесь о том, чтобы изоляция на прижимной фиксатором части не была повреждена. Это поможет избежать чрезмерного перегибания провода, а, значит, продлить срок его эксплуатации.
  • Снимите ножом внешнюю изоляцию и оголите концы провода.
  • Возьмите фиксирующие винты и надежно зажмите жилы кабеля на вилке.

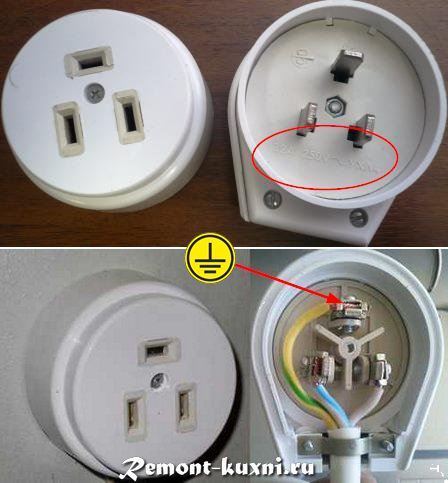

  • Если провод с вилкой предусматривает заземление (желто-зеленый провод), то его крепят к среднему контакту на вилке. Изучите эти детали до того, как подключить вилку к проводу.
  • Фиксатор для внутренностей вилки не обязательно снимать полностью, можно слегка ослабить один из винтов, а второй открутить и, отведя пластину в сторону, избегая ее смещения во время укладки провода, провести процедуру. Это классическая схема обустройства большинства вилок.
  • При помощи зажима зафиксируйте кабель на корпусе. Теперь удостоверьтесь в надежности конструкции.
  • Оденьте крышку, закрутите винтики. Можете снова использовать электроприбор и без страха включать его в розетку.

Особенности замены неисправной вилки С5 или С6 посредством наращивания провода

В любом доме найдется вещь, которая давно вышла из строя. Но причина не в какой-то серьезной поломке, а банальной неисправности вилки для включения агрегата в розетку. С такой проблемой нередко сталкиваются владельцы электрических чайников. Потому часто задают вопрос, как подключить вилку к проводу, ведь произвести замену этой части электроприбора проще и экономнее, чем покупать новый.


Розетки для варочной панели: фото, установка. Какую розетку…

Современная кухня оснащается довольно мощной электрической техникой. Поэтому требования к…

Приведенная ниже инструкция поможет справиться с задачей без особых трудностей.

Инструкция по замене вилки подставки электрочайника

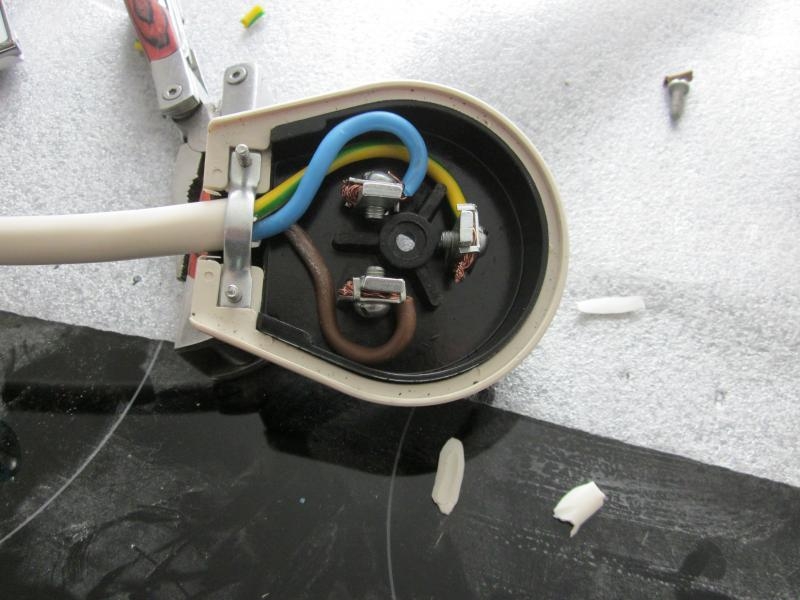

Возьмем старую подставку для электрочайника с проводом и литой вилкой С6. Сетевой провод у электрочайников обычно не отличается длиной, тем не менее при необходимости замена вилки может сопровождаться и удлинением провода. Если такая необходимость отсутствует, то 15 сантиметров для подключения к сети вполне достаточно.

После этого, стараясь не повредить изоляцию проводков, разрежьте оболочку вдоль шнура на длину до 10 см и выньте проводки наружу. Обратите внимание, что саму изоляцию обрезать не надо. Итак, как подключить трехжильный кабель к вилке? Стандартный кабель изнутри состоит из трех жил, обозначающихся разными цветами: коричневый – фаза, светло-синий – ноль, желто-зеленый – заземляющий проводник.


Алюминиевые и медные провода — как соединить? Клеммники для…

При ремонте (пусть даже и косметическом) мы нередко сталкиваемся с необходимостью приведения в…

Дальше подгоните длину проводников таким образом, чтобы места скруток жил были сдвинуты относительно друг друга на 1-2 сантиметра. Учтите, что между собой соединяют одноцветные проводки. Это обязательно.

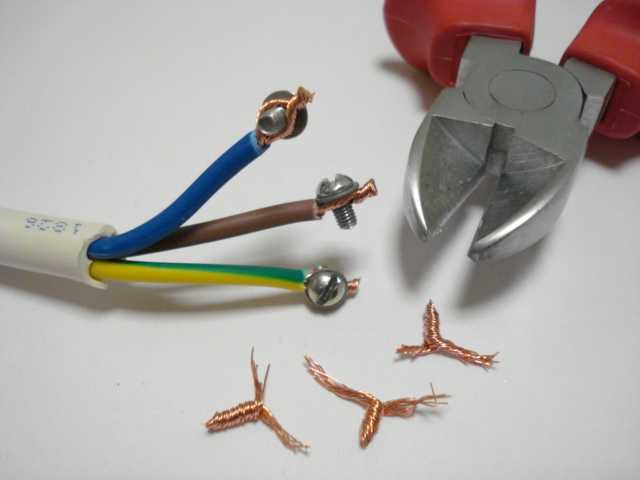

Затем снимите изоляцию с жил проводов примерно на 1,5 см. Если один из проводов трехжильный, а второй — без заземляющего желто-зеленого проводка, то нет необходимости очищать свободный край, так как вы его никуда присоединять не будете – он так и остается свободным.

Защищенные жилы соединяют между собой, скручивая. Для хорошего контакта будет достаточно и трех витков обвития.

Особенности соединения

Надежный и долговременный контакт обеспечивают посредством пайки соединений проводов, используя паяльник и припой. Не забудьте удалить остатки и выступы припоя, а места пайки обработать наждачкой. Если пропустить этот шаг, то контакт со временем нарушается, особенно когда электроприбор работает при большой мощности.


Узнаем как изготовить розетку: пошаговая инструкция,…

Одним из главных элементов электрики в квартире или доме является розетка. Без нее сложно…

Вполне реально обойтись и без пайки, надев на концы проводков перед скруткой кусочки латунной трубочки, внутренний диаметр которой немного больше диаметра изоляции провода. Скрутив провода, трубочки сдвигают к месту соединения и сжимают в нескольких местах, пользуясь бокорезом.

После этого выпотрошенные провода заправляют обратно в изоляцию кабеля – разрезанную оболочку. Изоляцию соединения в таком случае не выполняют, так как благодаря сдвигу скруток оголенные участки проводов не соприкасаются. Процедуру проводят только в том случае, когда отступы между скрутками составляют меньше 10 мм и требуют дополнительного покрытия изоляционным слоем.

После проведенных действий осталось место соединения кабеля перемотать одним слоем изоляционного материала, и можете оценить результат проведенной работы. Это самый простой способ, как подключить вилку с тремя проводами. Правильно подобрав изоляционный материал и отрезок шнура, а в дополнение, аккуратно выполнив работу, наращенный кабель не удастся с первого взгляда отличить от обычного – соединение будет практически незаметным.

В результате удается на шнуре электроприбора методом наращивания поменять вилку, чтобы иметь возможность эксплуатировать подключенную к электричеству технику. Теперь чайник полностью готов к работе.

Теперь вы знаете, как правильно подключить вилку к проводу и, понимаете из каких этапов состоит процесс. Ознакомившись с простой пошаговой инструкцией, становится ясно, что электрика не такое сложное дело, как может показаться на первый взгляд, а с некоторыми работами можно справиться дома самостоятельно.

Как подключить умную розетку к Alexa

Если вы использовали Amazon Alexa для прослушивания музыки или управления умными лампочками, вы согласитесь, что виртуальный помощник Amazon делает все проще и веселее.

Еще один отличный способ автоматизировать свой дом — использовать умные розетки с Alexa. Узнайте, как быстро и легко подключить умную розетку к Alexa.

Что такое умная розетка и какую купить?

Вам не нужно покупать какие-либо аксессуары для смарт-вилки, поскольку она разработана для подключения к имеющимся настенным розеткам. Когда устройство подключено к умной розетке, вы можете управлять им удаленно. Таким образом, вы можете включать и выключать такие приборы, как кофеварки, лампы, обогреватели, микроволновые печи, кондиционеры и многое другое.

Вы также можете использовать приложение Amazon Alexa для iOS или Android для управления устройствами. Вы даже можете настроить процедуры Alexa, чтобы запланировать работу устройств в соответствии с вашим образом жизни.

Но для голосового управления подключаемыми устройствами вам понадобится устройство Alexa, такое как Amazon Echo.

Итак, какую умную розетку купить? Не забудьте купить тот, который работает с Alexa.

Существует множество интеллектуальных розеток с различными функциями: некоторые из них предназначены для небольших устройств, таких как кофеварки и лампы, а некоторые предназначены для использования с более крупными приборами, такими как кондиционеры. Есть также умные розетки, которые экономят энергию, некоторые работают на открытом воздухе, а некоторые с USB-портами.

Но большинство стандартных умных розеток, доступных сегодня, совместимы с Alexa. Просто проверьте пакет плагинов, работает ли он с Alexa. Если вы покупаете через Интернет, проверьте спецификации на совместимость.

От умных розеток Amazon до розеток таких брендов, как TP-Link Kasa, Gosund, Wyze и других, доступно множество доступных вариантов, которые хорошо подойдут для вашего умного дома.

Связанный: Что такое умная розетка Amazon и как ее использовать?

Как подключить Smart Plug к Alexa

Подключить умную розетку к Alexa очень просто, особенно если вы используете умную розетку Amazon. Просто вставьте умную розетку Amazon в розетку, а затем откройте приложение Alexa.

Подсказка в приложении покажет вам, что Alexa настраивает умную розетку. И в течение нескольких секунд плагин будет настроен и подключен к сети.

Но у вас может быть смарт-штекер другого бренда, а не амазоновского. Итак, давайте рассмотрим, как подключить любую стандартную интеллектуальную розетку к Alexa.

Сначала вставьте умную вилку в настенную розетку. Либо индикатор сопряжения на штекере начнет мигать, либо вам придется нажать кнопку включения/выключения штекера на несколько секунд, чтобы перевести его в режим сопряжения.

Затем откройте приложение Alexa на своем телефоне и нажмите на Устройства в правом нижнем углу, а затем на значок + в правом верхнем углу. Нажмите Добавить устройство

в появившемся окне.

Откроется страница Setup со списком устройств. Нажмите на Plug . Это должно открыть список брендов умных розеток, поддерживаемых Alexa.

3 Изображения

Затем выберите марку вилки из списка поддерживаемых марок. На странице установки вам будет предложено загрузить приложение производителя и выполнить шаги, которые, вероятно, будут заключаться в создании учетной записи в приложении с именем пользователя и паролем. После этого вы сможете управлять вилкой и подключенным к ней устройством с помощью приложения производителя.

Но вы хотите подключиться к Alexa, поэтому вам следует вернуться в приложение Alexa и либо нажать Еще > Навыки , чтобы перейти в магазин навыков Alexa. Здесь вы можете найти навык вашей умной розетки по названию. Либо откройте страницу настройки умной розетки в приложении Alexa и нажмите Далее .

Оба действия переведут вас на страницу умений вашей умной розетки.

Вам нужно будет связать учетную запись производителя смарт-разъема (тот, который вы создали в приложении ранее) с Alexa, поэтому нажмите 9.0035 Разрешить использование .

Откроется страница входа производителя смарт-разъема, где вам нужно будет ввести свой идентификатор электронной почты и пароль (тот же пароль, который вы создали для приложения смарт-разъема). Нажмите на Авторизовать , чтобы разрешить Alexa управлять умной розеткой и другими устройствами того же производителя.

3 Изображения

Затем вам нужно разрешить Alexa обнаружить устройство. После этого вы получите сообщение в приложении Alexa о том, что новый плагин найден и готов к использованию.

Если у вас есть устройство Alexa, Alexa также сообщит: «Найдена новая розетка с именем (имя смарт-разъема). Чтобы управлять ею, произнесите Alexa, включите (имя смарт-разъема)».

И тогда вы сможете управлять умной розеткой через приложение или голосом, а также настраивать процедуры для подключенных к ней устройств. Вы также можете изменить имя интеллектуальной розетки на имя устройства, например кофеварка, лампа или плита, чтобы упростить управление с помощью голосовой команды.

Связанный: Что такое умные розетки и что они делают?

Что делать, если Alexa не распознает ваш смарт-штекер

Итак, вы нажали Устройства > Значок + > Добавить устройство > Штекер в приложении Alexa. Но что, если вашего бренда умных розеток нет в списке устройств, поддерживаемых Alexa? Что вы будете делать?

Просто прокрутите список до конца и выберите Other . На открывшейся странице настройки нажмите Discover Devices . Alexa выполнит поиск устройств, и как только они будут найдены, вы сможете следовать инструкциям в приложении Alexa, чтобы подключить умную розетку.

Или вы можете проверить, подключается ли ваша умная розетка через навык Alexa в магазине навыков. Просто найдите его по названию производителя. Найдя его, вы можете связать его с Alexa с помощью его навыков.

Кроме того, если ваша умная розетка подключается через концентратор, такой как ZigBee, или к Echo со встроенным концентратором, вы можете связать концентратор на странице настройки. Нажмите на ссылку с именем концентратор на странице настройки, и появится список поддерживаемых марок концентраторов. Выберите свой бренд и подключитесь.

2 Изображения

Но чтобы избежать проблем с совместимостью и убедиться, что ваш смарт-штекер будет подключаться к Alexa, покупайте штекер, который работает с Alexa, только проверив упаковку и технические характеристики штекера.

Наслаждайтесь более разумной жизнью, управляя устройствами с помощью Alexa

Вы узнали, что подключить умную розетку к Alexa очень просто. Кроме того, он также дает вам возможность управлять вашими устройствами.

Так что вперед, подключите несколько смарт-разъемов к Alexa — и откройте для себя веселье и радости умной жизни, связанной с подключением.

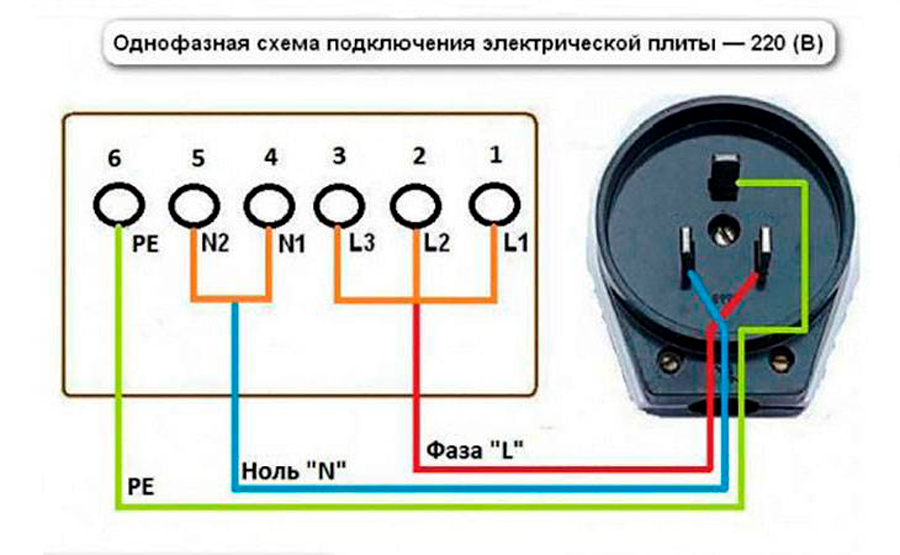

Как подключить шнур питания электрической плиты

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.07.22

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Электрическая плита представляет собой отдельно стоящую единицу, состоящую из духовки и варочной панели. Это 240-вольтовое устройство обычно подключается к розетке диапазона, которая питается от 40-амперной или 50-амперной цепи, предназначенной только для диапазона. Шнуры более старых моделей (до 1996 г.) имели шнуры с тремя контактами для подключения к розеткам с тремя разъемами, а новые модели имеют четыре контакта для розеток с четырьмя разъемами. Вы можете использовать любой тип шнура, в зависимости от типа вашей розетки.

Шаги установки трехжильного и четырехжильного шнура аналогичны, но имеют некоторые ключевые отличия. Диапазоны, разводимые для трехжильных шнуров, могут иметь только три клеммы для проводки: одну нейтральную и две «горячих» присоединения. Если есть заземляющий винт, он должен быть электрически соединен с нейтральной клеммой металлической полосой или проводом. Это соединение заземляет корпус прибора через нулевой провод шнура.

Диапазоны, подключенные к четырехжильному шнуру, имеют четыре клеммы: одну нейтральную, две горячие и заземление. Заземляющий провод подключается к заземляющему винту на приборе. Если в диапазоне есть перемычка или провод между винтом заземления и клеммой нейтрали, необходимо снять перемычку или провод, чтобы отделить землю от нейтрали. Если плита новая, ее следует настроить на четырехштырьковый шнур; это следует требованиям Национального электротехнического кодекса, введенного в действие в 1996 году.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Предупреждение

Обратитесь к руководству пользователя или к производителю диапазона, чтобы узнать о конкретных требованиях к проводке. Используемый шнур должен иметь ту же номинальную силу тока, что и цепь диапазона.

Оборудование/инструменты

  • Крестовая отвертка или гаечный ключ
  • Плоскогубцы с шипами и канавками (по желанию)

Материалы

  • 40- или 50-амперный шнур для электроплиты, сертифицированный UL
  • Зажим для разгрузки от натяжения, подходящий по размеру к шнуру диапазона

Ель / Кевин Норрис

  1. Снимите крышку соединения проводов

    Найдите съемную металлическую накладку или кожух на задней панели диапазона. Он закрывает полость, в которой находится клеммная колодка проводки серии. В крышке или рядом с ней может быть отверстие диаметром около 1 дюйма; это для прохождения шнура. Открутите винты или болты, крепящие крышку, с помощью отвертки или гаечного ключа и снимите крышку с плиты.

    Ель / Кевин Норрис

  2. Изменить заземление, если необходимо

    Обратите внимание на конфигурацию проводки на клеммной колодке. В линии есть три клеммы: центральная клемма нейтральна и обычно имеет белый провод; левый контакт горячий и может иметь красный или черный провод; правая клемма также горячая и может иметь черный или красный провод. Возле клеммной колодки может быть или не быть винта заземления — если он есть, он будет вкручен в металлический корпус прибора.

    При необходимости измените соединение «земля-нейтраль» в зависимости от типа кабеля, который вы устанавливаете:

    Для четырехжильного шнура :

    Если на заземляющем винте нет соединительной перемычки или провода, плита готова для четырехштырькового шнура. Никаких изменений не требуется.

    Если имеется винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической пластины, снимите пластину с нейтральной клеммы на клеммной колодке (вы можете полностью снять пластину или оставить ее прикрепленной под винтом заземления). Если к винту заземления подключен небольшой белый провод, отсоедините его от земли и подсоедините к нейтральной клемме на блоке. Это внутреннее нейтральное соединение; вы подключите его к нейтральной клемме вместе с проводом нейтрального шнура, просто чтобы надежно закрепить его (он не будет служить цели).

    Для трехжильного шнура :

    Если нет винта заземления, никаких изменений не требуется.

    Если есть винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической ленты или небольшого белого провода, оставьте ленту или провод на месте. Никаких изменений не требуется. Провод имеет внутреннее соединение с нейтралью.

    Если имеется заземляющий винт, и он не соединен с нейтралью с помощью перемычки или провода, следуйте электрической схеме производителя, чтобы выполнить правильное соединение «земля-нейтраль».

    Ель / Кевин Норрис

  3. Подключение шнура с четырьмя контактами (только четырехконтактный)

    Вставьте конец четырехжильного шнура в отверстие на задней панели плиты. Ослабьте или снимите винт на центральной клемме нейтрали и подсоедините белый шнур к клемме, затянув его под винтовой клеммой. Присоедините провод черного шнура к горячей клемме с помощью черного провода. Присоедините провод красного шнура к горячей клемме с красным проводом. Подсоедините зеленый провод шнура к винту заземления на корпусе плиты. Плотно затяните все винты.

    Наконечник

    Две горячие клеммы взаимозаменяемы, и каждый провод горячего шнура может подключаться к любой горячей клемме. Цветовая маркировка горячих клемм не важна. Однако к каждой клемме должен быть подключен только один провод.

    Ель / Кевин Норрис

  4. Подсоедините трехжильный шнур (только трехжильный)

    Вставьте конец шнура с тремя контактами в отверстие на задней панели плиты и расположите шнур плоской стороной к себе. Подсоедините провод центрального шнура к центральной (нейтральной) клемме и затяните винт клеммы. Подсоедините левый провод шнура к левой горячей клемме, а правый провод шнура подключите к правой горячей клемме. Горячие клеммы и провода шнура взаимозаменяемы. Плотно затяните все винты.

    Ель / Кевин Норрис

  5. Установите зажим для снятия натяжения

    Установите зажим для снятия натяжения, чтобы закрепить шнур на задней части плиты. Его цель — зажать шнур, чтобы защитить проводное соединение и предотвратить повреждение шнура. Обычно это двухсекционный зажим, требующий сборки.

    Выверните винты, скрепляющие половинки хомута. Вставьте язычок верхней половины в отверстие для шнура и наденьте центр зажима на верхнюю часть шнура. Повторите с нижней половиной на нижней стороне шнура. Установите винты на место и плотно затяните зажим на шнуре. Вы можете осторожно сжать две половинки вместе плоскогубцами при установке винтов. Не затягивайте зажим слишком сильно, так как это может повредить изоляцию шнура и оголить провод. Это опасно и может привести к электрическому пожару.

    Ель / Кевин Норрис

  6. Установите на место крышку

    Установите на место защитную пластину или кожух над полостью проводки, чтобы завершить установку. Убедитесь, что все элементы управления на диапазоне выключены. Вставьте шнур в розетку плиты и проверьте функции плиты, чтобы убедиться в их правильной работе.

    Ель / Кевин Норрис
