Как проверить электроклапан на стиральной машине: Как проверить и заменить впускной клапан в стиральной машине

Как проверить и заменить впускной клапан в стиральной машине

Входной или наливной клапан для стиральной машины по принципу работы схож с обычным краном для подачи воды. Разница лишь в том, что обычный кран открывается вручную, а входной – автоматически.

Как именно работает и для чего нужен входной клапан, вы узнаете в этой статье. А также поймете, как выполнить самостоятельную разборку и замену детали без вызова мастера.

Как работает заливная система

Впускной водяной клапан для стиральной машины оснащен тонкой мембраной внутри и катушками снаружи. Главный модуль управления подает сигнал о включении клапана. Затем на его катушки поступает электрический ток, который способствует появлению магнитного поля. Благодаря этому происходит открытие мембраны, в результате чего поступает вода. После окончания подачи напряжения мембрана снова закрывается.

Таким образом клапан залива (подачи) воды имеет два положения – открытое и закрытое.

Количество катушек: от чего это зависит

Их количество зависит от модели стиралки. В современных СМА производитель устанавливает от двух до трех секций, чтобы каждая их них, подавала воду в определенный отсек порошкоприемника.

• 1-я секция: отдел для порошка.
• 2-я секция: отдел для ополаскивателя.
• 3-я секция: отдел для других средств.

Если в наличии только две катушки, чтобы забрать моющие средства, они включаются одновременно.

В более старых моделях использовался заливной клапан для стиральной машины с одной катушкой. Работал он в комплексе с командоаппаратом, рычаг которого регулировал движение потока в определенную сторону.

Где стоит клапан

Где находится электромагнитный клапан в СМА? Располагается он под верхней панелью у стенки. Вы увидите подсоединенные к нему шланги, по которым проходит вода в отделения для моющих средств.

Признаки поломки

Определить неисправность можно по внешним признакам:

1. Код ошибки на дисплее стиралки.
2. Вода набирается в бак без остановки.
3. При запуске машины не слышно звука забора воды.
4. Бак переполняется водой.

Детальнее о том, как проверить и заменить впускной клапан стиральной машины, читайте ниже.

Как самостоятельно найти неисправность

Перед тем, как проверить электроклапан, осмотрите фильтр-сеточку. Находится он между заборным шлангом и входным клапаном и служит для задержки частичек мусора, поступающих из водопровода.

Поскольку со временем фильтр мог забиться, опишем принцип его очистки:

• Отключите СМ от питания.
• Перекройте впускной вентиль.
• Открутите заливной шланг и слейте из него остатки воды в раковину или другую емкость.
• За шлангом вы обнаружите сеточку. Вытащите ее с помощью пассатижей,и очистите под проточной водой.

Рассмотрим, как открыть и проверить входной клапан в стиральной машине.

• Уберите крышку вверху стиралки. Для этого сзади выкрутите винты, которые удерживают верхнюю крышку.
• Осмотрите клапан на момент повреждений.
  Если внешне ничего не видно, снимите прибор.
• Отсоедините шланги, ведущие к клапану. Сначала нужно разжать металлические хомуты, поэтому используйте плоскогубцы.
• Теперь отключите проводку.
• Открутите болты, крепящие деталь к корпусу СМА.
• Вытащите клапан.

Осмотрите шланги и сам прибор на момент засора. Как проверить заливной клапан? Проверяйте над емкостью или раковиной, чтобы не намочить на пол.

Подсоедините к клапану шланг забора и откройте воду. Если элемент исправен, он не должен пропускать воду. Если же он протекает, тогда нужна замена.

Следующий вариант проверки нужно проводить достаточно осторожно. Вы должны подать на катушки прибора напряжение в 220 Вольт. При этом секция должна открыться и заполнить емкость водой. Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание. Поэтому работать нужно очень осторожно.

Точно убедиться, необходим ли ремонт клапану стиральной машины, можно при помощи мультиметра. Настройте тестер в режим измерения сопротивления. Поочередно прикладывайте щупы к каждой обмотке, замеряя ее сопротивление. Исправная деталь должна показать результат в 3 кОМ.

Ход работы

Некоторых пользователей интересует: как снять, разобрать и отремонтировать электромагнитный клапан стиральной машины. Дело в том, что данный элемент неразборный, возможна только смена катушек.

Но все же рекомендуется выполнить полную замену. Для этого придется приобрести элемент, соответствующий марке и модели вашей стиралки.

1. Прикрутите клапан к корпусу болтом, который удерживал его ранее.
2. Подключите разъемы проводки на свои места. Хорошо, если вы перед отключением пометили или сфотографировали провода.
3. Подсоедините шланги к соответствующим секциям. Закрепите хомуты.
4. Установите на место верхнюю крышку. Закрепите ее винтами.

Замена электромагнитного клапана выполнена. Осталось поставить на место фильтр-сеточку и подключить заборный шланг. После подключения СМ к сети запустите стирку и проверьте работу.

Для тех, кто только собирается приступить к ремонту, видео по теме:

Впускной клапан стиральной машины — проверка, замена 2Стиралки.ру

Дата: 22.05.2015

Впускной клапан стиральной машины представляет из себя небольшое устройство, которое позволяет автоматически подавать и прекращать подачу воды в стиральную машину. Если говорить простым языком, то заливной клапан является неким подобием обычного крана, во всяком случае принцип он выполняет схожий. Только кран вы поворачиваете вручную, для того, чтобы открыть воду, а в случае с клапаном вода подается автоматически.

Принцип работы следующий: когда вы активируете программу стирки, то управляющий модуль дает сигнал на электромагнитный впускной клапан. На катушку клапана подается напряжение и в ней образуется электромагнитное поле, это поле и открывает сам клапан и начинается подача воды. После того, как вода в машинке набралась до нужного уровня, подача напряжения на катушку клапана прекращается, и он закрывается.

Виды заливных клапанов стиральной машины

Заливные клапана для стиральных машин могут быть разными. Выше мы рассказали просто принцип работы электромагнитного клапана, но на деле все может быть сложнее. Ведь воду нужно подавать не по одному шлангу, а по нескольким в разное время.

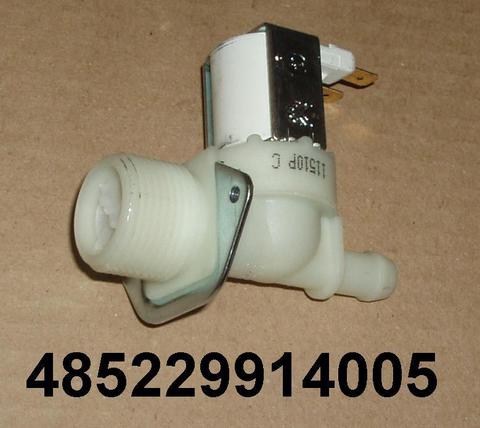

Самые примитивные клапана для стиралок имеют одну катушку, обычно такие устанавливаются на старых стиральных машинах. В них катушка открывает подачу воды, а по какой трубке и в какой отсек дозатора для порошка потечёт она регулирует механическим путем командоаппарат. Но такие машинки вы сейчас уже не увидите в магазинах.

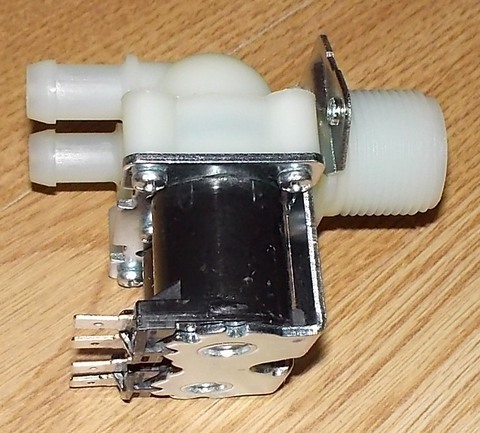

Другие электромагнитные клапана для стиральных машин включают в себя две или три секции с клапанами. В зависимости от того, в какой отсек нужно отправить воду, активируется определенная катушка и открывается необходимый клапан. Так, приводя в действия нужную катушку меняется направление воды. Если клапан имеет только две катушки, то третье направление задействуется с помощью открытия обеих секций. В ином случае требуется третья дополнительная секция.

Как видите принцип действия очень простой и не вызывает вопросов.

Как проверить клапан подачи воды в стиральной машине

Но, как и любая другая деталь в стиральной машины клапан может выйти из строя. Если это произошло, то ваша стиральная машина перестанет набирать воду. Для того, чтобы проверить клапан нужно выполнить следующие действия:

• Первым делом нужно проверить не засорился ли клапан, для этого открутите шланг подачи воды, и вытащите сеточку-фильтр. Прочистите ее.
• Снимите клапан со стиральной машины и подсоедините к нему шланг подачи воды, откройте кран для подачи воды. Клапан не должен пропускать воду. Далее вам нужно поочередно подать на каждую секцию напряжение 220В. В зависимости от того, на какую секцию вы подаете ток, клапан должен срабатывать и из соответствующей трубки должна поступать вода. Если какая-то катушка клапана стиральной машины не срабатывает, значит она вышла из строя.
• Также можно проверить работоспособность катушки клапана с помощью мультиметра, для этого измерьте ее сопротивление, если оно в районе 2-4 кОм, то катушка в порядке, иначе нерабочая.

Будьте очень аккуратны, ведь если попадет вода на оголенные провода, это может вызвать короткое замыкание, а также вы будете подвержены удару электрическим током. Так, что продумайте безопасность.

Ремонт клапана стиральной машины

Если говорить о ремонте впускного клапана в стиральной машине, то теоретически он ремонту не подлежит. На практике вы можете попробовать заменить сгоревшую катушку на аналогичную, которую можно снять с другого клапана. Но мы бы не рекомендовали это делать, ведь усилия могут быть не оправданы.

Лучше всего купите новый клапан целиком и поменяйте его, это не будет стоить больших денег, но сэкономит вам кучу нервов и времени.

Как заменить клапан подачи воды в стиральной машине

Если у вас имеется новый клапан, и вы готовы его поменять самостоятельно, то следуйте нижеприведенной инструкции.
Перед тем как начать ремонт нужно найти место где находится впускной клапан в стиральной машине. Обычно производители размещают его в верхней части стиралки, а в машинках с вертикальной загрузкой внизу.

• Первым делом обесточьте стиральную машину. Перекройте подачу воды и открутите наливной шланг с клапана.
• Для того, чтобы подобраться к клапану
  , если он находится сверху, снимите верхнюю крышку стиральной машины, для этого открутите два самореза, находящиеся сзади, сдвиньте крышку назад и снимайте. Для машинок с вертикальной загрузкой нужно снять боковую стенку.
• Теперь вам необходимо отсоединить от клапана все провода, а также шланги. Шланги крепятся с помощью хомутиков, которые могут быть использованы повторно. В некоторых случаях хомуты являются одноразовыми, тогда заранее позаботьтесь о новых.
• Теперь нужно открепить сам клапан от корпуса машинки. Он может быть закручен с помощью болтов или закреплен с помощью защелок. Вам нужно либо открутить фиксирующие болты, либо отогнуть защелки.
• Как только клапан откручен, его необходимо повернуть, чтобы вытащить.

Обязательно запомните положение проводов и шлангов, которые подсоединяются к клапану, а лучше сфотографируйте. При подключении нужно придерживаться той же схемы их подключения.

Установка стиральной наливного клапана стиральной машины производится в обратной последовательности. После того, как вы все поставите на место проверьте работоспособность, запустив программу стирки.

Впускной клапан для стиральной машины (заливной) – проверка, замена, принцип работы

Заливной клапан нужен для того, чтобы набирать воду внутрь машинки для того, чтобы она могла стирать. Он имеет два функциональных положения:

1. Открытое,
2. И закрытое.

Чаще всего он находится в закрытом положении. Когда на его катушку идет ток, возникает электромагнитное поле. Это поле создает необходимые для открытия действия.

То есть, оно затягивает шток и мембрана приходит в открытое состояние. И вода поступает в бункер дозатора, там она смывает стиральный порошок. И далее вместе с порошком заливается в бак машинки. Когда необходимо количество воды набрано, электричество перестает подаваться на катушку и подача воды прекращается.

Виды клапанов

Есть несколько видов клапанов для стиральной машины. Некоторые из них имеют 1-у, другие – 2-е и третьи -3-и катушки (секции). Каждая секция – это отдельный путь для поступления воды. Количество данных секций связано с различным строением моделей стиральных машин. Конструкция одних нуждается в одной катушке, других в двух и так далее.

В тех моделях, где присутствует только один клапан, направлением подачи воды управляет механич. рычаг командоаппарата. Он заставляет воду течь в различные секции пластикового дозатора. Такая конструкция характерна для старых моделек стиральных машин. В них одноклапанная система соседствует и сотрудничает с командоаппаратом.

В более современных стиральных машинах присутствует электронный модуль управления. А механического привода нет. В них используются клапаны с двумя или тремя катушками (секциями). Одна катушка создает подачу воды в один отдел пластикового дозатора стиральной машины. Другая – во второй. А для того, чтобы создать подачу в третий отдел, нужна третья катушка. Или в случае с двухкатушечным клапаном, это делается за счет одновременного включения обоих катушек.

Как проверить впускной клапан?

Давайте разберем вопрос проверки клапана. Для того, чтобы убедиться в работоспособности этой детали стиральной машины, необходимо снять его. Затем присоединить к входному клапану заливной шланг. Далее нужно подать 220 вольт на все катушки по очереди. Если клапан работает, то при подаче электричества он должен пропускать воду. То есть, открываться.

А при отсутствии подачи электричества – не пропускать воду. То есть, закрываться. В проведении данного опыта нужно быть очень аккуратным. Ведь если вода попадет на провода под током, то будет замыкание. Поэтому следует максимально себя обезопасить. Так же не следует забывать о том, что при данной проверке будет течь вода. Ее необходимо направить в какую-либо заранее заготовленную емкость.

1. Вначале необходимо провести проверку сетки впускного клапана. Если внутри нее засор, то он может препятствовать подаче воды. Данную деталь клапана необходимо достать и очистить. А затем вернуть ее на прежнее место. Если не сделаете это, то вода будет поступать в машинку очень медленно или не будет вообще.
2. В том случае, если клапан не открывается при подаче электричества, то вероятнее всего, сгорела его катушка. Для того, чтобы убедиться в наличии или отсутствии данной поломки вы можете воспользоваться мультиметром (тестером). Им необходимо замерять сопротивление. Нормальное сопротивление примерно равняется 2-4 кОм. Вы можете поменять катушку. Если есть запасной клапан, то можете снять ее с него. Если нет, то можете заказать новую катушку или целый клапан. Обычно он стоит довольно не дорого.
3. Еще необходимо определить есть ли впрессованные вставки из пластика в штуцерах. Они снижают количество воды, поступающее в машинку в моменте. Обычно они применяются на штуцере впускного (входного) клапана. Того, который занят подачей воды в отдел дозатора, предназначенный для полоскания. Если вставка выпадает, тогда напор воды становится больше. И она попадает в отдел дозатора в слишком большом количестве. Неисправный клапан проще заменить, чем починить.

Как поменять клапан?

Чаще всего клапан размещается в верхней части машинки на ее задней стенке. Для того, чтобы до него добраться, нам необходимо убрать верхнюю часть корпуса (крышку). Крышка фиксируется при помощи 2-х саморезов, расположенных сзади. Открутите их. Затем толкните крышку с лицевой стороны в сторону задней стенки. Затем можете ее снимать.

Если у вас машина с вертикальной загрузкой, то в таких моделях клапан обычно размещается внизу на задней части корпуса. Для того, чтобы к нему подобраться, необходимо снять боковую часть корпуса стиральной машины.

Прежде чем снимать клапан не забудьте выключить подачу воды. Затем отсоедините от него клеммы проводов и шланги. Если последние фиксируются одноразовыми хомутами, то вы можете заранее подготовить несколько одноразовых хомутов или использовать припасенные ранее многоразовые.

После этого скрутите фиксирующие болты. В некоторых модельках впускной клапан зафиксирован при помощи защелок. В этом случае, вам необходимо оттянуть фиксирующую часть защелки, повернуть клапан и вытащить его.

Замена клапана видео



Устройство, замена и подбор клапан подачи воды стиральной машины

Стирка белья невозможна без подачи воды, в любой стиральной машине эту функцию выполняет электромагнитный клапан подачи воды, который регулирует уровень воды в баке во время стирки и полоскания. При казалось бы большом разнообразие моделей стиральных машин все наливные клапана в стиральных машинах имеют очень схожую конструкцию и могут быть взаимозаменяемы. В данной статье мы поговорим о том как проверить наличной клапан, какие они бывают и как заменить КЭН (клапан электромагнитный наливной) своими руками

устройство кэн стиральной машины

Содержание

• Устройство впускного клапана
• Подбор наливного клапана
• Как проверить КЭН
• Замена наливного клапана своими руками

Устройство впускного клапана

d149a6d3692e94dac0b7ccf57bcb722820201019162558

Профессиональное название клапана КЭН , что расшифровывается как клапан электромагнитный наливной. Это дает нам понимание, что в основе работы такого клапана лежат электро магнитные силы. Электрический ток проходя по катушке (1) клапана создает магнитное поле, которое втягивает сердечник (2), открывающий небольшое отверстие в корпусе клапана, вода поступающая через это отверстие поднимает основную мембрану, открывая потоку воды свободный ход в емкость с порошком или моющим средством, из которого уже мыльный раствор попадает в барабан.

КЭН не может регулировать поток воды, либо вкл, либо выкл

Подбор наливного клапана

0dcfed241058c5f15e9e3cbe7d6bcdee20201019161823

В зависимости от конструкции конкретной модели, встречаются клапана с 1,2,3 и даже 4 катушками, но чаще всего конечно же с двумя катушками. Число катушек необходимо для направления воды в нужное русло, чтобы смыть либо стиральный порошок, либо кондиционер для белья или ополаскиватель.

Важной особенностью любого наливного клапана подачи воды в стиральной машине является угол между входом воды, куда подключается наливной шланг от водопровода и выходом, куда подключается шланг к бункеру порошкоприемника

Встречаются клапана с углом в 90 и 180 градусов

Еще одной особенностью клапанов является наружный диаметр выхода, тут уже производители не пришли к общему знаменателю и могут фантазировать от 8 до 12 мм, соответственно шланг с внутренним диаметром 8 мм, не оденется на 12 мм выход, а наоборот будет подтекать.

Как проверить КЭН

проверка наливного клапана стиральной машины

Для проверки наливного клапана нужно использовать мультиметр и пробник, под которым мы понимаем провод с вилкой на одном конце и разъемом для подключения клапана на другом. Прежде чем подавать напряжение на клапан для проверки нужно перекрыть воды и отключить стиральную машинку от сети, а самое главное первым проверять именно мультиметром и только потом применять подачу напряжения.

Для проверки мультиметром нужно переключить его в положение измерение сопротивления в килоомах, не прозвонки, а именно измерение сопротивления. Так как сопротивление катушки КЭН больше 1000 ом, то мультиметр не будет «пищать» в режиме «прозвонки»

Исправная катушка показывает сопротивление около 3-5 Ком

После проверки исправности катушки, можно переходит к проверке самого клапана, для этого нужно подать напряжение на катушку и клапан должен начать пропускать воду, при отключение напряжения, подача воды полностью прекращается

Замена наливного клапана своими руками

45eb704624ab3f0b4f220a6ad8a5294b20201019162357fe9dd5bb9e5fd3580ad0b432c8bf235d20201019162210

1. Отсоедините напряжение и водопровод о стиральной машины
2. Открутите верхнею крышку стиральной машины и сдвиньте ее в сторону
3. Отсоедините питающие провода от катушек КЭН (ВНИМАНИЕ: Предварительно сфотографируйте как они были расположены или сделайте метки)
4. Снимите шланги подачи воды от КЭН в бункеру
5. Открутите КЭН и соберите в обратной последовательности

Перед разбором не забудьте о хомутах которые держат резиновые шланги, часто они с завода идут одноразовые и стоит их купить заблаговременно

VAL111UN

2 шт.

Впускной клапан подачи воды 1W*90

281 ₽

В корзину

AV5205

2 шт.

Впускной клапан подачи воды 3Wx90

520 ₽

В корзину

VAL121UN

Нет

Впускной клапан подачи воды 2Wx90

420 ₽

Буду ждать

C00110333

Нет

Впускной клапан подачи воды 2Wx180 клеммы мини

0 ₽

Буду ждать

VAL120UN

Нет

Впускной клапан подачи воды 2Wx180 d10

600 ₽

Буду ждать

VAL021ID

6 шт.

Впускной клапан подачи воды 2Wx180

495 ₽

В корзину

VAL110UN

1 шт.

Впускной клапан подачи воды 1Wx180 d12мм

234 ₽

В корзину

VAL020ID

Нет

Впускной клапан подачи воды 2Wx180 Ariston/Indesit клеммы раздельно

0 ₽

Буду ждать

Термостаты

Устройство и регулировка термостата холодильника

Слюда

Искрит микроволновка? Замена слюдяного диэлектрика

Магнетрон

Замена магнетрона в микроволновке своими руками

Модули управления

Ремонт модуля управления стиральной машины в Ярославле

Программаторы

Установка драйверов без цифровой подписи на программатор USBDM

Флюс для паяльника

Какой флюс и припой лучший для пайки электроники

как снять, проверить и заменить

В современных стиральных машинах есть очень важная и нужная деталь, отвечающая за подачу воды в машину. Это  впускной клапан стиральной машины. При его поломке, есть вероятность затопления квартиры и соседей нижних этажей.  Какие клапаны применяются в современных стиральных агрегатах, а также их устройство и ремонт будет подробно рассмотрено в этой статье. Так как это устройство предназначено для залива воды в машинку, оно имеет еще одно название – заливной клапан.

Назначение и устройство

Основная функция впускного клапана стиральной машины заключается в управлении подачей воды в барабан стирального устройства.

Принцип действия впускного клапана основан на законах электромагнетизма. Поэтому его часто называют электромагнитным. Команда на подачу воды осуществляется подачей напряжения на катушку. Вокруг нее образуется магнитное поле, которое втягивает сердечник, изготовленный из металла, называемый штоком. За счет этого открывается небольшое отверстие, расположенное в центре специальной эластичной мембраны, и вода устремляется в дозатор, смывая порошок, предназначенный для стирки.

После того как необходимый объем воды будет набран, сработает специальный датчик. Напряжение перестанет подаваться на катушку. Сработает специальная пружина, которая вернет шток в исходное положение и подача воды в машину прекратится. Когда впускной клапан обесточен, пружина надежно прижимает сердечник, перекрывая отверстие мембраны.

Электромагнитные впускные клапаны бывают трех видов и могут иметь:

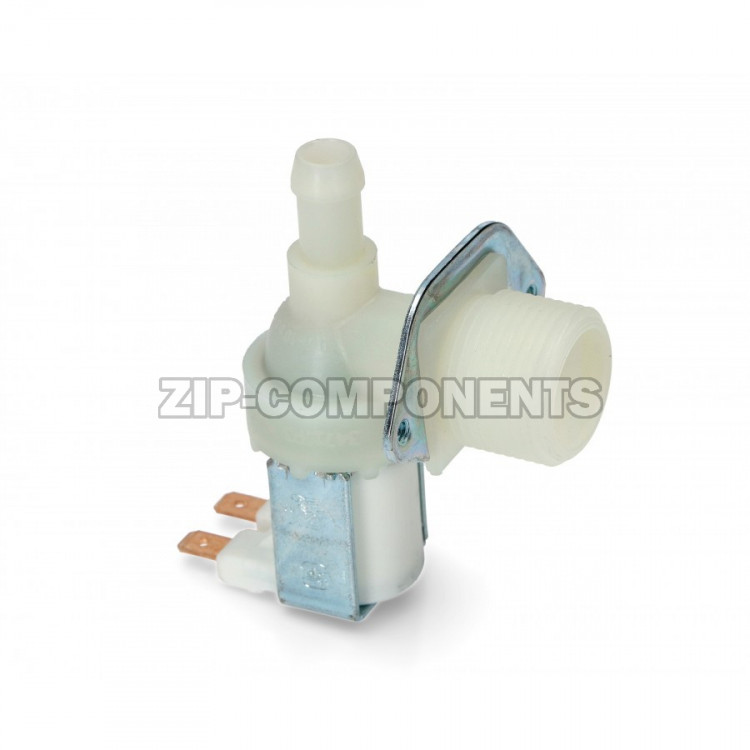

1. Одну катушку. Применяется в основном в стиральных машинах устаревших моделей. В этих устройствах управление струей воды осуществляется при помощи механики, используется командоаппарат. Вода с помощью рычага поступает в дозатор.
2. Две катушки.  Используются в современных моделях стиральных машин. Управление осуществляется при помощи электроники. Для этой цели предусмотрен специальный модуль. Каждая отдельно взятая катушка отвечает за подачу воды в определенный отдел дозатора. При одновременном включении двух катушек, поток воды будет направлен в третий отдел дозатора.
3. Три катушки. Так же как и предыдущий вариант, используются в современных стиральных машинах. В них применяется дозатор, имеющий три отсека. Отличительной особенностью этого вида от предыдущего является то, что за счет третьей катушки имеется возможность направить поток воды еще и в третий отсек дозатора.

Проверка впускного клапана

Для полноценной проверки этой детали, необходимо ее извлечь из стиральной машины. Обычно он находится вверху на задней стенке. Кроме тех случаев, где загрузка белья осуществляется вертикально. В этом случае впускной электромагнитный клапан расположен в нижней части конструкции, также со стороны задней стенки.

Его работоспособность можно проверить, путем поочередной подачи напряжения на катушки, предварительно подсоединив шланг для воды. В случае если он исправен, открытый впускной клапан будет свободно пропускать воду. При прекращении подачи тока на катушки он закроется, и подача воды прекратится. Надо позаботиться о емкости, в которую будет сливаться вода.

Во время такой проверки необходимо соблюдать осторожность, так как работа проводится под напряжением. Надо следить, чтобы вода не попала на оголенные провода. Работа должна проводиться аккуратно и без спешки.

Возможные неисправности

Могут возникнуть следующие неисправности:

• Засор сетки фильтра. Ее надо внимательно осмотреть и при необходимости следует очистить от грязи и промыть водой.
• Следует проверить исправность катушек. Если напряжение на них подано, но клапан все равно находится в закрытом состоянии, то возможен обрыв. Или деталь сгорела. Диагностировать такую неисправность поможет мультиметр. Прибор включают в режим измерения сопротивлений и подключают к концам катушки. Об исправности детали будет свидетельствовать сопротивление 2 – 4 кОм.
• Обязательно надо проверить пластиковые вставки в штуцерах, сдерживающие напор воды, при их поломке или отсутствии деталь подлежит замене.

Ремонт заливного электромагнитного клапана чаще всего не является возможным, поскольку он относится к неразборным деталям, требующим в случае неисправности, полную замену. Хотя некоторые умельцы производят замену вышедшей из строя катушки на исправную, если она имеется.

Лучшим вариантом в таком случае будет приобретение нового впускного электромагнитного клапана, и впоследствии, его установка в стиральную машину.

Замена клапана

1. В первую очередь стиральную машину надо отключить от электросети и перекрыть воду. Затем снять заднюю стенку.
2. От впускного клапана отсоединяются все шланги и провода. Что бы ни забыть, куда какой идет, лучше записать, зарисовать или сфотографировать.
3. Затем клапан освобождается от крепежа. Откручиваются болты, которые его фиксируют или отгибаются защелки. Они тоже имеют место быть, в некоторых моделях.
4. Для того чтобы извлечь клапан, его надо повернуть.
5. Установка впускного клапана осуществляется в обратной последовательности.

После установки новой детали, следует еще раз проверить правильность подсоединений проводов и шлангов, и только после этого включать стиральную машину.

Как заменить впускной клапан в стиральной машине

Рейтинг автора

Написано статей

Просмотров: 297

Опубликована: 14-5-2018

Изменена: 14-5-2018

Время на прочтение: 3 минут

У этой статьи: 0 комментариев(я)

Содержание

• Где находится электромагнитный клапан? Разновидности
  • Как проверить электроклапан?
  • Замена впускного электромагнитного клапана

Каждая деталь стиралки выполняет отведенную ей функцию. Так, насос служит для слива воды из бака, а для забора используется впускной клапан. Когда его мембраны находятся в открытом положении — вода заливается. Как только набрано достаточное количество, мембрана закрывается. Как проверить и заменить водяной клапан для стиральной машины? Поэтапное проведение работ и полезные рекомендации мы приведем в публикации.

Определить, где стоит деталь, несложно. Достаточно поднять верхнюю крышку стиралки. Располагается элемент у задней стенки, как раз возле места подключения заливного шланга.

Принцип работы системы таков:

• Вы включаете машинку.
• Устанавливаете программу.
• Модуль управления подает сигнал на катушки клапана залива воды.
• Внутренняя заслонка (мембрана) открывается.
• Жидкость поступает по заливному шлангу, проходит фильтр и через открытые отверстия подается в бак или бункер с порошком.

Старые модели стиральных машин (СМ) предусматривали механическое управление. Когда рычаг командоаппарата регулировал поток в одно из заборных отверстий.

Различают несколько видов клапанов: с одной, двумя или тремя катушками. Каждый путь ведет к определенному месту назначения. Так, в случае с одной катушкой регуляцией «занимается» механический рычаг. В современных моделях такие детали не используются.

Две и три катушки поставляют жидкость в разные отделы дозатора, вымывая порошок, далее вода заливается в барабан.

Определить, что необходим ремонт наливного клапана подачи воды, можно по таким признакам:

1. Вода заливается очень медленно.
2. Жидкость совсем не поступает в бак.

Конечно, точную оценку ситуации поможет дать мультиметр. Как провести диагностику детали, читайте ниже.

Как проверить электроклапан?

Начните с чистки заливной системы. Возможно, причина медленного забора именно в засоре. Вот последовательность работ:

• Отключите машину от сети.
• Перекройте впускной вентиль.
• Отключите заборный шланг от корпуса. Предварительно подставьте емкость, потому что может политься вода.
• Промойте шланг под краном.
• Достаньте фильтр-сеточку с помощью плоскогубцев.

• Прочистите ее от засора.
• Демонтируйте верхнюю крышку, открутив винты крепления сзади.

Как проверить входной (заливной) клапан? Начните с отсоединения ведущих от него шлангов. Их необходимо прочистить. Ослабьте их хомуты и снимите с места. Теперь приступайте к диагностике. Как снять деталь:

• Отключите фишки проводки.
• Выкрутите болт.

• Теперь поместите элемент над раковиной или другой емкостью.
• Подключите заборный шланг.

Важно! Эта проверка связана с риском и опасностью для здоровья. Предварительно обезопасьте себя.

• Как открыть входной клапан: поочередно подавайте ток на катушки. Если мембрана откроется, то польется вода.
• При подаче тока мембрана закрыта? Значит, катушки перегорели.

Убедиться в их неисправности поможет тестер мультиметр. Установите его тумблер в режим измерения сопротивления. Приложите щупы к катушкам. В норме показатели на дисплее должны составить 3–4 кОм.

Как разобрать и отремонтировать элемент, если показатели указывают на неисправность? Специалисты рекомендуют полностью заменить деталь.

Если неисправность подтвердилась, тогда приступайте к замене.

Замена впускного электромагнитного клапана

Выше мы описали, как демонтировать деталь. С ней можете отправиться в магазин, чтобы продавец подобрал аналогичную замену. В СМА с вертикальной загрузкой впускной элемент находится снизу задней стенки. Для демонтажа необходимо убрать боковую панель.

Последовательное проведение работ показано на видео:

Чаще прочищайте фильтр-сеточку и шланги для нормального напора воды. Стабилизатор напряжения защитит электронику от сгорания при нестабильности в сети.

Интересно

1

Супер

2

Что такое соленоид стиральной машины? (с картинками)

`;

Синди Квотерс

Дата последнего изменения: 19 августа 2022 г.

Когда стиральная машина настроена на выполнение цикла стирки, пользователь устанавливает соответствующую температуру для типа стираемой одежды. Вода, поступающая в стиральную машину, управляется соленоидом стиральной машины. Этот механизм реагирует на пользовательские настройки, позволяя соответствующему количеству горячей и холодной воды поступать в машину во время цикла.

При установке стиральная машина подключается как к холодной, так и к горячей воде. После того, как машина установлена ​​на место, краны этих водопроводных линий открываются и оставляются включенными для обеспечения нормальной работы. Каждая линия соединяется с впускной стороной узла клапана, включающего соленоид стиральной машины. Клапан в сборе имеет один выход, который подает воду в бак стиральной машины.

Когда стиральная машина выключена, клапаны закрыты и вода не поступает в бак. Когда цикл стирки требует холодной воды, соленоид открывает клапан холодной воды, и холодная вода течет из наливного шланга в стиральную машину. Если цикл стирки требует горячей воды, соленоид вместо этого открывает клапан горячей воды, и горячая вода течет из входной трубы в стиральную машину. Когда цикл требует тепла, соленоид стиральной машины открывает оба клапана, и в бак одновременно поступает смесь тепла и холода.

Электромагнитный клапан стиральной машины управляется электрическим сигналом от машины. Этот сигнал посылается машиной в ответ на события в ее программировании, указывающие на то, что пора добавить воды. После того, как соленоид получает сообщение об открытии клапана, он дает соответствующему клапану физический толчок, который заставляет его открыться. Когда приходит время закрыть клапан, соленоид снова закрывает его.

Иногда стиральная машина не подает в бак воду нужной температуры или вообще не подает. Это может быть индикатором нескольких возможных проблем. Самый простой вариант — перекрыли воду в кране. Если оба крана открыты, но вода по-прежнему не течет должным образом, проблема, скорее всего, в соленоиде стиральной машины. Один или оба клапана могут не открываться, когда должны, или оставаться открытыми, когда должны быть закрыты, что указывает на вероятность замены соленоида.

Что делает соленоид в стиральной машине?

Соленоид — это просто переключатель. Это заставляет что-то включаться или выключаться. В случае стиральной машины соленоиды расположены так, чтобы включать нормально закрытый поток воды из одного из двух входов воды (горячей и холодной). Очень маленькое управляющее напряжение с низкой силой тока используется для возбуждения электромагнитных катушек в соленоиде. Электромагниты оттягивают металлический предмет, действуя как открывающий клапан, пропуская воду в стиральную машину.

Иногда используется пружина, чтобы удерживать клапан в нормально закрытом состоянии, и только когда на соленоид подается питание, клапан перемещается, преодолевая действие пружины. В некоторых других машинах вместо использования пружины для удержания клапана в нормально закрытом положении само давление воды направляется на рычаг, который образует герметичное уплотнение, перекрывающее поток воды. Это похоже на то, как работает поплавковый клапан унитаза.

Как проверить соленоид стиральной машины

Действия, предпринимаемые машиной для включения или выключения соленоидов, необходимо понять, прежде чем пытаться устранить неполадки в системе. Какой-то тип вольтметра, мультиметра или контрольной лампы потребуется для оповещения о напряжении с помощью набора пробников. Если вольтметра нет, оператор может просто прислушаться и внимательно ощутить слышимый «щелчок», характерный для всех соленоидов. Некоторые соленоиды громче других.

Стиральные машины имеют разное количество соленоидов в зависимости от модели. Все стиральные машины имеют два основных соленоида, управляющих подачей воды. Внутри машины могут находиться другие соленоиды, которые можно использовать для управления двигателями и насосами.

Для проверки соленоида оператор должен иметь доступ к электрическим клеммам снаружи соленоида. Они расположены в том месте, где впускные отверстия для воды из шланга соединяются со стиральной машиной.

Главные соленоиды стиральной машины (2) Эксплуатация

1. Пользователь вводит желаемые настройки для каждой стирки и нажимает СТАРТ.
2. Мозг машины посылает сигнал одному или обоим из ДВУХ соленоидов подачи воды. ГОРЯЧИЙ, ХОЛОДНЫЙ или ТЕПЛЫЙ (оба) — возможные настройки, которые может выбрать машина.
3. Соленоиды машины остаются под напряжением в течение времени, необходимого для заполнения требуемой водой до желаемого уровня воды.
4. При достижении желаемого уровня воды машина посылает сигнал на отключение соленоида. Это отправляет клапан обратно в нормально закрытое положение.

Проверка целостности главных соленоидов стиральной машины

1. Выберите один из основных соленоидов. Найдите клеммы, где мозг машины соединяется проводами с соленоидом.
2. Ничего не отсоединяя, поместите щупы счетчика — по одному на каждую клемму.
3. Дайте команду соленоиду «включить», установив для машины настройку, которая будет отправлять сигнал на проверяемый соленоид.
4. Измерительный прибор должен показывать отсутствие напряжения в выключенном состоянии и должен показывать рабочее напряжение в дополнение к звуковому «ЩЕЛЧКУ», издаваемому включенным соленоидом после начала цикла.
5. Если машина не посылает сигнал, на счетчике останется почти нулевое напряжение, и соленоид не будет издавать звука. Клапан должен оставаться закрытым.
6. Если счетчик показывает сигнал, а также слышен щелчок соленоида, но вода все равно не течет, возможно, проблема с давлением воды на входе или сломан клапанный механизм, который соленоид соединен с.
7. Если напряжение сигнала указано, но соленоид не щелкает и вода не течет, замените соленоид.
8. Соленоид, который щелкает, обычно означает, что он работает правильно. Если оператор может имитировать управляющее напряжение, он или она может проверить соленоиды при отключенной машине и отсоединенных клеммах. Поместите провода, которые будут посылать управляющее напряжение на клеммы соленоида, нащупывая и прислушиваясь к щелчку.
9. Если соленоид не щелкает или не выполняет свою функцию при подаче соответствующего управляющего напряжения, его необходимо заменить. Производители обычно не рекомендуют восстанавливать или ремонтировать сломанные соленоиды.

Ремонт электромагнитного клапана стиральной машины

Проведение исследований и покупка деталей для самостоятельного ремонта может сэкономить кучу денег тем из нас, кто не боится крутить гаечный ключ. Детали может быть трудно получить быстро, поэтому обязательно планируйте заранее. Возможно, нет необходимости заменять сломанный соленоид точно такой же деталью. Подходящий соленоид, который работает при том же напряжении и подходит к тому же месту, должен сработать.

Иногда люди размещают объявления на Craigslist или Facebook Marketplace, что покупают сломанные стиральные машины или продают машины, которые они недавно починили. Если машину можно легко транспортировать, возможно, ее можно отдать кому-нибудь, чтобы починить и забрать позже.

Рекомендуется

Впускной клапан для стиральной машины (заливной)

Заливной клапан нужен для того, чтобы набирать воду внутрь машины, чтобы ее можно было постирать. Имеет два функциональных положения:

1. Открыто
2. И закрыто.

Чаще всего находится в закрытом положении. При протекании тока на его катушку возникает электромагнитное поле. Это поле создает необходимые действия для открытия.

То есть подтягивает шток и мембрана приходит в открытое состояние. А вода поступает в бункер дозатора, где смывает стиральный порошок. А затем вместе с порошком засыпается в бак машины. Когда необходимое количество воды набрано, на змеевик перестает поступать электричество и прекращается подача воды.

Типы клапанов

Существует несколько типов клапанов для стиральной машины. Одни из них имеют 1-й, другие — 2-й и третий-3-й витки (секции). Каждая секция представляет собой отдельный путь для забора воды. Количество этих секций связано с разной конструкцией моделей стиральных машин. В конструкции одних нужна одна катушка, других две и так далее.

В моделях, где имеется только один клапан, направление подачи воды контролируется механиком. рычаг командного устройства. Это заставляет воду течь в различные секции пластикового дозатора. Такая конструкция характерна для старых моделей стиральных машин. В них одноклапанная система является смежной и взаимодействует с командным устройством.

Более современные стиральные машины имеют электронный модуль управления. Но механического привода нет. В них используются клапаны с двумя или тремя змеевиками (секциями). Один змеевик создает подачу воды в одну секцию пластикового дозатора стиральной машины. Другой во втором. А чтобы создать подачу в третьем отделе, нужна третья катушка. Или в случае с двухкатушечным клапаном это делается путем одновременного включения обеих катушек.

Как проверить впускной клапан?

Давайте рассмотрим проблему с обратным клапаном. Для того чтобы убедиться в работоспособности этой детали стиральной машины, необходимо ее снять. Затем подсоедините впускной шланг к впускному клапану. Далее нужно подать 220 вольт на все катушки по очереди. Если клапан работает, то он должен пропускать воду при подаче электроэнергии. То есть открыть.

А при отсутствии электричества — не пускать воду. То есть закрыть. При проведении этого эксперимента нужно быть очень осторожным. Ведь при попадании воды на провода под током будет замыкание. Поэтому следует максимально обезопасить себя. Также не следует забывать, что во время этой проверки будет течь вода. Его необходимо отправить в любую заранее подготовленную тару.

1. Сначала проверьте сетку впускного клапана. Если внутри него есть засор, то он может мешать подаче воды. Эту часть клапана необходимо снять и очистить. А затем вернуть его на прежнее место. Если этого не сделать, то вода будет поступать в машину очень медленно или вообще не будет поступать.
2. В том случае, если клапан не открывается при подаче электроэнергии, то, скорее всего, сгорела его катушка. Для того чтобы убедиться в наличии или отсутствии данной поломки можно воспользоваться мультиметром (тестером). Им нужно измерить сопротивление. Нормальное сопротивление примерно 2-4 кОм. Можешь поменять катушку. Если есть запасной клапан, его можно снять с него. Если нет, вы можете заказать новую катушку или весь клапан. Обычно это совсем недорого.
3. Еще нужно определить, есть ли в фурнитуре запрессованные пластиковые вставки. Они уменьшают количество воды, поступающей в машину в данный момент. Обычно их используют на впускном (впускном) штуцере клапана. Тот, кто занят подачей воды в секцию дозатора, предназначенную для ополаскивания. Если вкладыш выпадает, то напор воды становится больше. И она попадает в отдел дозатора в слишком большом количестве. Неисправный клапан легче заменить, чем отремонтировать.

Как поменять клапан?

Чаще всего клапан располагается в верхней части машины на ее задней стенке. Чтобы добраться до него, нам нужно снять верхнюю часть корпуса (крышку). Крышка крепится 2 винтами, расположенными сзади. Отвинтите их. Затем сдвиньте крышку спереди назад. Тогда можно стрелять.

Если у вас машинка с вертикальной загрузкой, то в таких моделях клапан обычно расположен внизу на задней части корпуса. Для того, чтобы добраться до него, необходимо снять боковую часть стиральной машины.

Перед снятием клапана обязательно перекройте подачу воды. Затем отсоединяем от него клеммы проводов и шланги. Если последние фиксируются одноразовыми зажимами, то можно заранее подготовить несколько одноразовых зажимов или использовать ранее многоразовые зажимы.

Затем закрутите крепежные болты. На некоторых моделях впускной клапан запирается. В этом случае нужно оттянуть запорную часть защелки, повернуть вентиль и вытащить его.

Видео по замене клапана

Затопленная стиральная машина | Как заменить неисправный электромагнитный клапан стиральной машины

ПРЕДУПРЕЖДЕНИЕ ОБ АВТОРСКИХ ПРАВАХ:
Все изображения и тексты на этой веб-странице являются собственностью nomaallim. com. Любое использование любой части этого контента без письменного согласия nomaallim.com подлежит юридическим процедурам в соответствии с международными и местными законами соответствующей страны. Использование названия «nomaallim», «nomaallim com» или «nomaallim.com» в тексте, описывающем несанкционированно скопированный контент, не является исключением и влечет за собой санкции в соответствии с действующим законодательством и процедурами.

Общий индекс сложности: 3/10 Если у вас нет инструментов, вы платите $ 8 , чтобы получить их за эту работу , если у вас нет опыта, вы тратите 1 час . НЕОБХОДИМО СОБЛЮДАТЬ ПРАВИЛА БЕЗОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ПЕРЕД НАЧАЛОМ Обязательно перекройте подачу воды и отключите стиральную машину от сети после включения ее насоса (см. ниже). Описанное ниже вмешательство можно выполнить, используя только отвертку и универсальные плоскогубцы, доступные в любом доме.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Наши изображения носят информативный характер и иллюстрируют работы, выполненные нами в наших собственных помещениях для нашего собственного использования и удовлетворения.
Читатели, которые планируют выполнять аналогичные работы, вдохновленные указанным ниже методом, должны делать это на свой страх и риск и под свою ответственность.

Замена впускного клапана стиральной машины фото

1- Контекст и подготовительные работы

1-  Эта машина заливается водой, когда она не используется. Его управляемый впускной клапан не закрывается, что позволяет воде течь внутрь и подниматься на пол.

2- Отключите подачу воды, затем вручную включите насос, чтобы избавиться от воды в барабане.

3- Отключите машину от сети. ​

2- Доступ к впускному клапану стиральной машины и его снятие

Все находится под крышкой машины, которую необходимо снять перед любым вмешательством.
Найдите две отвертки, удерживающие его сзади, снимите их, затем сдвиньте его назад или потяните вверх (в зависимости от машины)

Электромагнитный клапан (клапан с электроприводом) расположен там, где подсоединяется водяной шланг.
Отвинтите и снимите шланг и действуйте, как показано на рисунке:

1- Открутите и снимите шланг подачи воды.

2- Так выглядит электромагнитный клапан.

3- Отсоедините соединительные провода. ​

4- Используйте плоскогубцы, чтобы снять хомут. Это шланг, соединяющий клапан с отсеком для моющих средств.

5- Вытяните шланг. Если он застрял, используйте отвертку, чтобы извлечь его из разъема.

6- Поверните клапан против часовой стрелки и снимите его.

3- Проверка клапана стиральной машины и покупка замены

Проверьте наличие фильтра, снимите его и продуйте клапан с обеих сторон.
Если воздух продувается легко, значит, его уплотнение село, и клапан требует замены.
Если это не так, возможно, образовалась накипь, но не рекомендуется пытаться очищать ее уксусом, если машине больше 7 лет.
Вам необходимо купить новый электромагнитный клапан.

Найти точное совпадение не всегда возможно. В этом случае новый клапан крепится винтами, а не вращением в отверстие.

 4- Завершение ремонта залитой стиральной машины

Вставьте новый клапан в его отверстие, установите винты и затяните их, снова подсоедините шланг ящика, установите зажим и подсоедините провода.

Снова подсоедините впускное отверстие для воды, временно установите на место крышку, подключите машину к электрической розетке и запустите любой цикл, чтобы убедиться, что вода поступает внутрь при его запуске. Установите и затяните винты крышки. Ремонт завершен.

См. также…

Крепление панели управления посудомоечной машиной Все наши советы по БЫТОВОЙ ТЕХНИКЕ

Электромагнитный клапан стиральной машины | eSpares

• БОЛЕЕ 1 МИЛЛИОНА ЗАПЧАСТЕЙ
• Отличные отзывы
• 700+ обучающих видео
• ГАРАНТИЯ СООТВЕТСТВИЯ ЦЕНЕ

• « Вернуться к запчастям

5.0 из 5 5,0 из 5 (3 отзыва)

Посмотреть видео

5. 0 из 5 5,0 из 5 (3 отзыва)

Оригинальная запчасть для некоторых стиральных машин Arthur Martin, Corbero, Curtiss, Electrolux, Faure, Progress, Silentic, Tricity Bendix, Zanussi и Zoppas

Подробнее

Производитель Zanussi

(Для некоторых моделей)

Подойдет ли эта деталь к моему устройству?

Подойдет ли эта деталь к моему прибору?

Проверить сейчас

Электромагнитный клапан стиральной машины

45,08 фунтов стерлингов

(включая НДС)

Описание Отзывы

45,08 фунтов стерлингов



by Стивен Томас

26. 09.2022

Очень хороший сервис

Читать далее

от Грег Кинг

26.09.2022

Первоклассный сервис от просмотра веб-сайта до доставки заказанных запчастей. Всем рекомендую eSpares.co.uk

Читать далее

Хью Макгерк

26.09.2022

Отличный сервис?? Получил нужные запчасти без проблем и быстрой доставкой Спасибо

Читать далее

от Миссис Джеки Лайт

26.09.2022

Очень доволен уплотнением для холодильника с морозильной камерой Hotpoint, 67,27 фунтов стерлингов, что сэкономило мне покупку нового прибора. Однозначно рекомендую espares на запчасти.

Читать далее

по Мэтью Б

26. 09.2022

У меня были проблемы с одним заказом, товар пришел сломанный, а другой был несовместим с моей моделью (когда он назывался «Универсальный»). Я получил замену сломанной детали и возврат денег за несовместимую деталь. Я заказал в eSpares. раньше и не было проблем, так что это была причуда.

Читать далее

от Маргарет

26.09.2022

Блестяще, как всегда. Запчасти как и ожидалось, быстрая доставка, хорошая цена. Нечего жаловаться. Спасибо

Читать далее

по Мистер Пол Рид

26.09.2022

Отличный сервис, спасибо

Читать далее

от Пол

26.09.2022

Отличный сервис доставка на следующий день

Читать далее

by М АЛМАЗ

26. 09.2022

Заказал полку для холодильника, пришла очень быстро, она была неправильного размера, отправлена ​​​​обратно с просьбой об обмене, без обмена, без объяснений, без связи, просто поднимите мою почтовую плату, и я получил возмещение.

Читать далее

от Дэйв Кеннелл

26.09.2022

Эти ребята, безусловно, знают свое дело и всегда делают то, что нужно. Попытка найти запчасти для старой техники всегда оказывается минным полем, но эти ребята никогда не подводили. Очень рекомендую.

Читать далее

к Мэри

26.09.2022

Точно как описано и доставлено быстро.

Читать далее

от Линда

26.09.2022

Стратегия отличной отдачи. Купили не ту вещь в первый раз.

Читать далее

к Мисс Джо Малкин

26.09.2022

Очень быстрая доставка и хороший товар.

Читать далее

по Франк

26.09.2022

Быстрое и эффективное обслуживание доставки и возврата. Не могу их винить.

Читать далее

к МАЙКЛ СКОТТ

26.09.2022

Т Отличный продукт, именно то, что мне было нужно, очень хорошо упаковано и хорошая доставка

Читать далее

от Ник

26.09.2022

Очень быстрое обслуживание — как всегда!

Читать далее

к КЭТЛИН УОЛШ

26. 09.2022

Я заказал это давно и ничего не слышал. Я уверен, что они мне пригодятся, поэтому я их сохраню. Также было бы полезно, если бы я действительно получил их, еще один житель дал их мне.

Читать далее

Малком Холмс

26.09.2022

Легко найти в Интернете и заказать, когда сказали и доставили

Читать далее

от Рэй Шихан

26.09.2022

Получил то, что хотел, подошло идеально, доставили вовремя.

Читать далее

от Джудит

26.09.2022

Я заплатил за доставку на следующий день, которая прибыла в соответствии с просьбой. Товар был идеальным, и общение было отличным. Спасибо

Читать далее

Тенденции потерь воды в результате поломок стиральных машин — Donan

Неисправности стиральных машин являются одним из 10 основных источников потерь воды в жилых домах. [1] Хотя многие такие потери воды связаны со шлангами подачи воды, потери воды в результате выхода из строя внутренних компонентов стиральной машины часто представляют собой хорошую возможность для возмещения убытков в порядке суброгации. Многие распространенные поломки стиральных машин связаны с постоянными протечками, что может привести к значительному повреждению имущества. Стиральные машины и бытовая техника в целом претерпели значительные изменения

Фотография 1. Расположение реле давления, трубок и сливного насоса на стиральной машине.

изменения за последние годы, включающие новые электронные системы управления и высокоэффективные функции для экономии энергии и воды. Наряду с новыми функциями и улучшенной производительностью эти конструктивные изменения также привели к появлению новых режимов отказа и возможностей для возникновения утечек. Некоторыми из наиболее распространенных компонентов стиральных машин, которые выходят из строя и вызывают утечку, являются водяные клапаны с электромагнитным управлением, реле давления и соответствующие трубки, а также сливные насосы и соответствующие шланги (Фото 1). В этой статье основное внимание будет уделено нескольким последним тенденциям в области отказов компонентов стиральных машин, которые приводят к значительному материальному ущербу.

Водяной клапан с электромагнитным управлением — это клапан с электронным управлением, который включает и выключает подачу воды в бак стиральной машины. Электромагнитные клапаны также используются для управления потоком воды в различных других приборах, таких как холодильники и посудомоечные машины. Клапаны содержат внутренние резиновые уплотнения, которые открываются и закрываются при работе клапана. Если резиновый материал уплотнений не подобран должным образом, они могут со временем разрушиться и в конечном итоге позволить воде беспрепятственно проходить через клапан. Одной из конкретных проблем, влияющих на электромагнитные клапаны, является быстрая деградация из-за воздействия хлорамина в системах водоснабжения. Хлорамин — это добавка к воде, используемая для дезинфекции городских систем водоснабжения. Использование хлорамина увеличилось в последние годы отчасти из-за новых правил питьевой воды, разработанных для ограничения некоторых побочных продуктов дезинфекции.[2] Некоторые производители электромагнитных клапанов предлагают защиту от хлорамина только по запросу. В последние годы наблюдались многочисленные отказы электромагнитных клапанов в результате преждевременного износа внутренних уплотнений (фото 2–4).

Фотография 2: Внутреннее резиновое уплотнение электромагнитного клапана в хорошем состоянии.

Фотография 3: Внутреннее резиновое уплотнение электромагнитного клапана изношено.

Фотография 4: Внутреннее резиновое уплотнение электромагнитного клапана изношено.

Реле давления используется в большинстве стиральных машин для измерения количества воды в баке стиральной машины. Когда стиральная машина наполняется водой, воздух попадает в полость, соединенную с баком, и направляется по трубке к реле давления. По мере увеличения уровня воды в баке стиральной машины давление воздуха в трубке и переключателе увеличивается. Когда давление достигает заданного значения переключателя, переключатель размыкается, что отключает водяной клапан, управляемый соленоидом. Любая утечка или блокировка в системе сжатого воздуха будет препятствовать срабатыванию переключателя; следовательно,

Фотография 5: Тройник, подсоединенный к трубке реле давления стиральной машины.

Электромагнитный клапан останется активным, что приведет к переполнению стиральной машины. Некоторые новые стиральные машины оснащены датчиками потока и перекрывают поток воды, если объем воды, протекающей через клапан, превышает вместимость бака; однако большинство этого не делает. Несколько новых моделей стиральных машин Whirlpool оснащены двумя реле давления в качестве дополнительной защиты от переполнения. В этих стиральных машинах трубка реле давления проходит от бака к тройнику, а затем к каждому реле давления. Дополнительные соединения в напорной трубке создают новые потенциальные места утечки в системе сжатого воздуха. В последние месяцы произошли многочисленные потери воды из-за переполнения этих шайб из-за утечек в месте соединения трубки реле давления с тройником (Фото 5). С другой стороны, стиральные машины марки GE с вертикальной загрузкой часто переполняются из-за засорения трубки реле давления рядом с ее соединением с баком. Эта распространенная неисправность наблюдалась в конструкциях стиральных машин GE более десяти лет назад и продолжает наблюдаться 9.0003

Фото 6: Закупорка в трубке реле давления, слышно соединение с баком стиральной машины.

в моделях, находящихся в производстве (Фото 6). Многие стиральные машины марки Maytag оснащены небольшим пружинным зажимом для шланга на соединении трубки реле давления с боковой частью бака. Тем не менее, часто наблюдаемая неисправность заключается в том, что трубка отделяется от этого соединения или ломается в месте расположения шлангового хомута (фотографии 7 и 8). Как только трубка сломается или отделится, сжатый воздух не достигнет реле давления, и шайба будет переливаться до тех пор, пока она не будет отключена вручную.

Фотография 7: Трубка реле давления отсоединена от штуцера шланга на боковой стороне бака стиральной машины.

Хотя неисправность сливного насоса не приводит к переполнению стиральной машины, протечка в корпусе насоса или подсоединенных шлангах может привести к постоянной утечке воды из стиральной машины. Сливной насос установлен внутри стиральной машины под баком. Когда происходит утечка в сливном насосе, вода будет стекать из бака, и во многих случаях стиральная машина будет продолжать добавлять воду в бак, пытаясь наполнить бак до желаемого уровня воды. Некоторые новые стиральные машины включают рециркуляционный насос, а также сливной насос, что является частью конструкции с низким потреблением воды. На многих стиральных машинах марок Whirlpool Cabrio, Maytag Bravo и Kenmore Oasis (все производства Whirlpool) корзина и сетчатые фильтры для стирального порошка / отбеливателя были переработаны с увеличенными отверстиями, которые позволяют монетам и другим предметам проходить и попадать в сливной насос.

Фотография 8: Разрыв трубки реле давления в месте соединения бака.

Эти предметы будут циркулировать внутри насоса, в конечном итоге разрушая пластиковый корпус насоса и вызывая утечку. Сменный насос для этих шайб содержит ребра жесткости на пластиковом корпусе, которых не было на оригинальных насосах (фото 9 и 10). Однако в насосах нового типа с ребрами жесткости также наблюдались трещины.

Фотография 9: Трещины в пластиковом корпусе дренажного насоса.

Недавняя тенденция поломок стиральных машин марки Samsung связана с поломками монтажного кронштейна сливного насоса. На этих стиральных машинах сливной насос установлен на дне бака стиральной машины. Со временем движение и вибрация бака стиральной машины вызывают трещины в монтажном кронштейне сливного насоса (Фото 11). Эти трещины в конечном итоге полностью распространяются через кронштейн, пока насос не будет висеть на соединении шланга с ванной. Соединение шланга в конечном итоге разъединяется из-за движения бака, и вода вытекает из бака стиральной машины.

Фотография 10: Трещины в корпусе дренажного насоса новой конструкции с ребрами жесткости.

В этом случае сменный сливной насос был переработан таким образом, что теперь он крепится к нижней панели стиральной машины, что устраняет нагрузку на кронштейн. Компания Samsung выпустила сервисный бюллетень, посвященный этой неисправности и установке модернизированной помпы.

Одна из частых поломок некоторых стиральных машин Maytag заключается в том, что шланг от сливного насоса отделяется от дна бака стиральной машины во время работы (Фото 12).

Фотография 11: Монтажная скоба сломана и отделена от дренажного насоса.

Пружинный хомут, используемый на соединении, и расположение соединения при изготовлении делают его неспособным выдерживать нагрузки, испытываемые в течение нескольких лет эксплуатации. Если эта неисправность наблюдалась в единичном случае, она может быть результатом непреднамеренного ослабления соединения во время ремонта или непреднамеренного неправильного обращения. Тем не менее, многие стиральные машины Maytag той же конструкции, изготовленные в одно и то же время, столкнулись с такой же неисправностью. Во многих случаях стиральная машина никогда не разбиралась для обслуживания или ремонта.

Поскольку конструкции стиральных машин продолжают развиваться, прошлые проблемы обязательно будут решены, и обязательно появятся новые неисправности. Во многих случаях исследование одного случая предоставляет минимальный объем данных для определения основной причины сбоя.

Фотография 12: Сливной шланг отделен от дна бака стиральной машины.

Установление тенденции конкретного вида отказа всегда полезно, а иногда и необходимо для выявления факторов, способствующих отказу, и для успешного устранения дефекта производителя как причины потери воды.



---

[1] https://disastersafety.org/ibhs-risks-plumbing/water-damage-risks-from-a-washing-machine-leaking/

Электромагнитные клапаны для стиральных машин

Всего 30 продуктов

— Сортировать по —Price Low > HighPrice High > LowName от A до ZName Z до AStock High > LowStock Low > HighBest Selling

120804020

• 4-ходовой впускной клапан для воды

  Код : S-DC62-00214N

  Цена : 1 19 рэндов8,11 (с НДС)

  Распродано

  Бренды : Самсунг

  4-ходовой впускной клапан для воды

  ddd

• Латунная крышка впускного клапана

  Код : PN-AB24145

  Цена : 145,41 рэндов (включая НДС)

  Распродано

  Бренды : Королева Скорости

  Латунная крышка впускного клапана

  ddd

• Двойной впускной клапан

  Код : LG-5221EN1005B

  Цена : 1 265,07 рэндов (включая НДС)

  Распродано

  Бренды : LG

  Двойной впускной клапан

  ddd

• Двойной впускной клапан 90 градусов

  Код : DV2

  Цена : 520,70 рэндов (включая НДС)

  Распродано

  Бренды : Универсальный

  Двойной впускной клапан 90 градусов

  ddd

• Двойной водяной электромагнитный клапан — в линии

  Код : DV1

  Цена : 362,36 рэндов (включая НДС)

  Распродано

  Бренды: Bosch, DEFY, Indesit, LG, Samsung.

  Двойной водяной электромагнитный клапан — линейный

  ddd

• Универсальный американский двойной клапан с верхней загрузкой

  Код : DV3

  Цена : 694,65 рэндов (включая НДС)

  Запас доступен

  Бренды: Speed ​​Queen, Whirlpool

  Двойной клапан с вертикальной загрузкой Generic American

  ddd

• Впускной клапан

  Код : KL-3615407920

  Цена : 580,16 рэндов (включая НДС)

  Запас доступен

  Торговые марки: DEFY, Kelvinator, Samsung.

  Впускной клапан

  ддд

• Впускной клапан

  Код : LG-AJU74972401

  Цена : 1 195,09 рэндов (включая НДС)

  Распродано

  Бренды : LG

  Впускной клапан

  ддд

• Впускной клапан (12 В постоянного тока)

  Код : LG-5221EA1001H

  Цена : 1 740,64 рэндов (включая НДС)

  Распродано

  Бренды : LG

  Впускной клапан (12 В пост. тока)

  ддд

• Впускной водяной клапан

  Код : D1883550200

  Цена : 316,14 рэндов (включая НДС)

  Распродано

  Бренды : DEFY

  Впускной водяной клапан

  ддд

• Смесительный клапан — 240 В (горячий/холодный)

  Код : PN-AB38918P

  Цена : 2 325,19 рэндов (включая НДС)

  Запас на исходе

  Бренды : Королева Скорости

  Смесительный клапан — 240 В (горячий/холодный)

  ddd

• Редуктор для электромагнитных клапанов

  Код : A176

  Цена : 56,13 рэндов (включая НДС)

  Распродано

  Бренды : Универсальный

  Переходник для электромагнитных клапанов

  ддд

• Одновходной клапан 90D — 24 В

  Код : СВ3

  Цена : 518,13 рэндов (включая НДС)

  Запас на исходе

  Бренды : Универсальный

  Одновходовой клапан 90D — 24 В

  ddd

• Одинарный впускной клапан 90 градусов

  Код : СВ1

  Цена : 169,55 рэндов (включая НДС)

  Запас доступен

  Бренды : Кельвинатор

  Одинарный впускной клапан, 90 градусов

  ddd

• Одинарный встроенный водяной клапан

  Код : S-DC62-30314N

  Цена : 316,49 рэндов (включая НДС)

  Распродано

  Бренды : Самсунг

  Односторонний водяной клапан

  ddd

• Одинарный водяной электромагнитный клапан

  Код : G101

  Цена : 69 рэндов5,44 (с НДС)

  Запас доступен

  Бренды : АЕГ

  Одинарный водяной электромагнитный клапан

  ddd

• Одинарный водяной электромагнитный клапан — линейный

  Код : СВ2

  Цена : 120,05 рэндов (включая НДС)

  Запас доступен

  Бренды: DEFY, Hisense, Indesit, Russell Hobbs, Universal

  Одиночный водяной электромагнитный клапан — линейный

  ddd

• Соленоидный клапан

  Код : G4071360194

  Цена : 1 272,61 рэнда (включая НДС)

  Распродано

  Бренды : АЕГ

  Электромагнитный клапан

  ддд

• Тройной впускной клапан

  Код : S-DC62-00266E

  Цена : 650,68 рэндов (включая НДС)

  Распродано

  Бренды : Самсунг

  Тройной впускной клапан

  ddd

• Тройной впускной клапан

  Код : TSS41

  Цена : 668,63 рэндов (включая НДС)

  Запас доступен

  Тройной впускной клапан

  ддд

• Тройной клапан

  Код : G153

  Цена : 1 185,07 рэндов (включая НДС)

  Распродано

  Бренды : АЕГ

  Тройной клапан

  ддд

• Тройной водяной электромагнитный клапан — линейный

  Код : ТВ2

  Цена : 604,03 рэнда (включая НДС)

  Запас доступен

  Торговые марки: DEFY, Indesit, LG

  Тройной водяной электромагнитный клапан — линейный

  ddd

• Клапан

  Код : S-DC62-00257B

  Цена : 737,03 рупий (включая НДС)

  Запас доступен

  Бренды : Самсунг

  Клапан

  ддд

• Клапан в сборе

  Код : LG-5221EA2001A

  Цена : 235,71 рэндов (включая НДС)

  Запас доступен

  Бренды : LG

  Клапан в сборе

  ддд

• Клапан в сборе

  Код : LG-024

  Цена : 874,86 рэндов (включая НДС)

  Запас доступен

  Бренды : LG

  Клапан в сборе

  ддд

• Водяной электромагнитный клапан

  Код : 4819 033 60397

  Цена : 2 282,11 рэндов (включая НДС)

  Распродано

  Бренды: Hoover, Speed ​​Queen, Whirlpool.
