Как проверить датчики автомобиля | Автомолл

Современный автомобиль оснащен большим количеством датчиков. Однако со временем они могут выйти из строя. Автомобилист должен знать, как их проверить в домашних условиях и когда они нуждаются в замене.

Как проверить датчик температуры

Для начала нужно разобраться, как проверить датчик температуры, который монтируется в головке блока цилиндров. Если имеются какие-то проблемы, на приборной панели будет загораться соответствующий индикатор. Но есть косвенные признаки, которые говорят, что он вышел из строя:

резко увеличился расход топлива,
изменился состав выхлопа,
снизилась управляемость авто из-за того, что повышается температура двигателя,
мотор часто перегревается.

Для проверки нужно узнать, каково сопротивление между клеммами при разной температуре двигателя. Здесь действует обратная зависимость – чем температура выше, тем сопротивление ниже. Для проверки нужно отодвинуть закрывающий контакты резиновый кожух. «Плюс» мультиметра подключают к проводнику, через который передается сигнал, а «минус» к заземлению. Записывают показатели, которые прибор показывает при прогревании до определенной температуры. Для автомобиля каждой марки есть своя таблица нормативных значений, которую можно найти в техдокументации.

Как проверить датчик мультиметром

Большинство рекомендаций автомобилистов начинаются с рекомендаций, как проверить датчик мультиметром. Этот прибор также называют тестером. Его особенность заключается в том, что он объединяет в себе сразу несколько функций. Как минимум он может измерять силу тока и напряжение, то есть использоваться в качестве вольтметра и амперметра. Датчики – это приборы, подключенные к электрической системе автомобиля. Следовательно, мультиметр поможет проверить, соответствует ли значение сопротивления нормативному. Если не соответствует – прибор вышел из строя.

Как проверить датчик коленвала

Правильно этот прибор называется датчиком положения коленвала. Он используется для того, чтобы синхронизировать работу топливных форсунок и системы зажигания (в бензиновых моторах инжекторного типа). Если этот прибор выйдет из строя, то зажигание будет включаться раньше или позже, чем нужно, и топливная смесь не будет сгорать полностью. Также это может привести к нестабильной работе двигателя.

Перед тем, как проверить датчик коленвала, следует убедиться, что снижение динамических характеристик автомобиля не вызвано какими-то другими факторами. О том, что причиной является именно датчик, говорит произвольное изменение оборотов двигателя в процессе движения. Проблемы могут возникать и в холостом режиме.

Существует несколько способов проверки. Если есть возможность, лучше купить недорогой диагностический сканер, есть вполне доступные по цене модели. Если при визуальном осмотре на торце датчика не замечено стружки и сильных загрязнений, можно подключить к нему диагностический OBD-2 сканер. Современные устройства работают через мобильные приложения, пересылая туда диагностические коды неисправности.

Kak proverit datchiki avtomobilya

Не у всех есть такой сканер, поэтому при его отсутствии можно проверять датчик с помощью омметра (или мультиметра) и осциллографа. Последний дает самый точный результат, но тоже имеется не у всех.

При проверке с помощью мультиметра измеряют сопротивление катушки индуктивности. Щупы прибора попарно подключаются к ее выводам без учета полярности. Точное сопротивление катушки можно найти в технической документации в соответствии с ним установить верхний лимит для мультиметра. Если в результате замеров не было выявлено существенных отклонений, то, скорее всего, с датчиком все в порядке. Но можно продублировать проверку, используя уже другие методы.

Как проверить датчик охлаждающей жидкости: два способа

Иногда этот прибор называют температурным датчиком. Перед тем, как проверить датчик охлаждающей жидкости, следует взять современный вольтметр, а еще лучше – мультиметр, который может работать в таком режиме. Следует убедиться, что проводка функционирует исправно. Для того, чтобы это устройство справлялось со своими задачами, напряжение на нем должно быть стабильным, нормативное значение в 5 В. Чтобы проверить, как обстоят дела на самом деле, нужно отключить провода от прибора и при работающим моторе измерить подающееся на них напряжение с помощью мультиметра, работающего в режиме вольтметра.

Если со стороны проводки никаких проблем нет, значит, причина заключается в неисправности самого датчика. Для его проверки опять же берут мультиметр, а к нему добавляются электронный термометр и любой электрический прибор, способный постоянно подогревать воду – например, электрочайник. Демонтировать датчик можно с помощью ключа.

Есть два способа проверить датчик охлаждающей жидкости. Первый – с использованием всех перечисленных приборов, включая термометра. Для этого электронный (не ртутный) термометр помещают в чайник с еще не нагретой водой. К датчику подсоединяют мультиметр, работающий в режиме омметра и помещают устройство в чайник. Показания датчика записывают. Затем включают чайник и проверяют показания сопротивления в ключевых точках – при +10 градусах и выше, с шагом в +5 градусов. Сравнивают полученные значения с нормативными, которые можно найти в технической документации. Если реальные показатели сильно отличаются, то датчик пора менять.

Второй способ проверки не предполагает использования термометра, поэтому является менее точным, но зато он более прост в исполнении. Суть его состоит в поиске отправного момента, известного показателя – например, 100 градусов при закипании воды. Это значение можно принять за контрольную точку и определить показатели именно в этот момент. Этой температуре примерно соответствует сопротивление в 177 Ом, но допускается небольшая погрешность, то есть в целом значение показателя должно попадать в диапазон 190-210 Ом.

Как проверить датчик ДМРВ

Часто автомобилисты интересуются, как проверить датчик ДМРВ. Это название расшифровывается как датчик массового расхода воздуха. Поэтому в популярных автомобильных изданиях его называют датчиком воздуха. Способы его проверки будут рассмотрены ниже.

Как проверить датчик АБС

Этот датчик есть практически во всех современных автомобилях. Это бесконтактное устройство, которое анализирует скорость или частоту вращения колеса в машинах, оснащенных системами активной безопасности. Датчик обеспечивает работу антиблокировочной системы (АБС) и используется также системой курсовой устойчивости.

Kak proverit datchiki avtomobilya2

Перед тем, как проверить датчик АБС, нужно приобрести современный мультиметр с высокой точностью и функциональностью. В идеале лучше проверить датчик на станции техобслуживания. Там это смогут сделать с использованием осциллографа, который даст более точный результат.

Проверка осуществляется стандартным способом. Для этого подключают прибор к контактам и измеряют показатели сопротивления. Они должны соответствовать нормативным значениям, прописанным в технической документации. Во время проверки нужно также несколько раз покачать датчик и провода. Если при этом показания мультиметра изменятся, значит, проблемы связаны с обрывом в цепи.

Мультиметр проверит и напряжение. Для этого нужно только перевести его в соответствующий режим. Но для такой проверки следует сначала с помощью домкрата поднять автомобиль так, чтобы одно колесо находилось в воздухе, и можно было бы раскрутить его до 50 оборотов в минуту. Нормативное напряжение составляет 2 В.

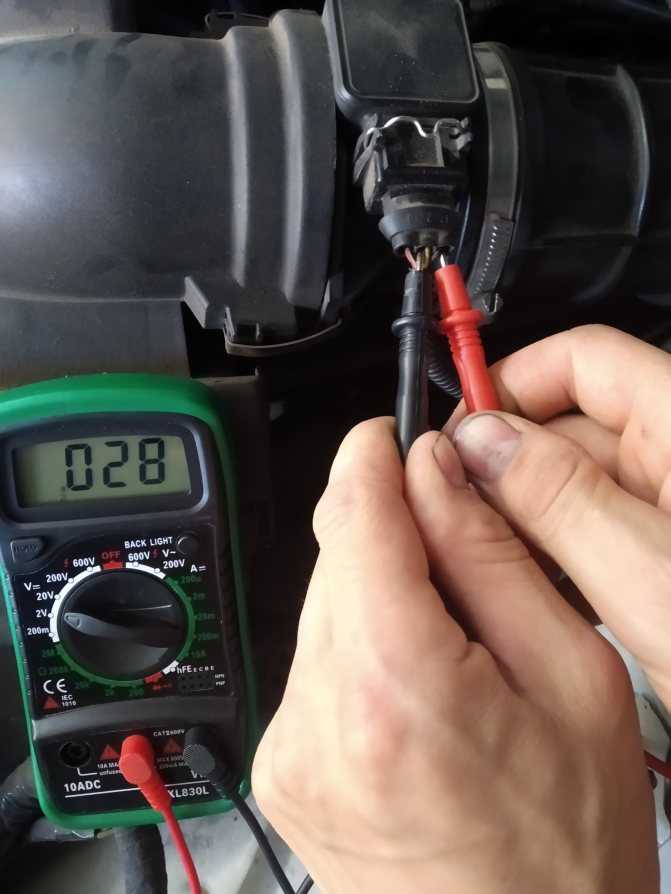

Как проверить датчик воздуха

Важной частью авто является датчик массового расхода воздуха. Сокращенно его называют ДМРВ. От того, насколько стабильно он работает, зависят расход топлива и мощность автомобиля. Перед тем, как проверить датчик воздуха, надо запомнить, где он находится, чтобы вернуть его точно на штатное место. Датчик установлен между воздушным патрубком, который ведет к дроссельной заслонке, и соответствующим фильтром. Датчик необходим для того, чтобы измерять количество воздуха, попадающего в цилиндры. Эту информацию он передает блоку управления. На основе измеренных показателей «умная электроника» принимает решение о том, что нужно увеличить или уменьшить подачу воздуха в смесь.

Kak proverit datchiki avtomobilya3

О неисправности прибора говорят определенные признаки. Прежде всего, это сигнал на приборной панели, который призывает проверить двигатель. Также это увеличение расхода топлива.

Наиболее примитивный, но довольно надежный способ проверки – это принудительно отключить датчик и посмотреть, как будет работать заведенный мотор. В норме он будет функционировать в аварийном режиме, о чем говорит сигнал на приборной панели. Долго эксплуатировать автомобиль с отключенным датчиком нельзя, но проехаться надо. Разгоняться машина должна быстрее. Это покажет, что проблема заключается именно в датчике. Также можно использовать классическую схему проверки с помощью мультиметра.

Как проверить датчик скорости

Водителю нужно знать, как проверить датчик скорости и в каких случаях это нужно делать. Признаками неисправности этого устройства являются:

отсутствие стабильности при холостом ходе,
выход из строя спидометра (он либо работает неправильно, либо не работает вовсе),
увеличение расхода топлива,
уменьшение тяги двигателя.

Если в автомобиле установлен бортовой компьютер, тогда все проще, поскольку он сможет сразу выдать сообщение о том, что отсутствует сигнал.

Чем может быть вызвана неисправность

Чаще всего выход из строя обусловлен разрывом цепи, поэтому для начала нужно убедиться в ее целостности. Для этого отключают питание и проверяют контакты, нет ли на них закисления или загрязнения. Если такие проблемы имеют место, то нужно контакты зачистить.

Неисправность может быть вызвана разрывом провода возле штекера, потому что там они изгибаются в наибольше степени. Также следует проверить сопротивление в заземляющей цепи. Нормативное значение – 1 Ом. Если все вышеперечисленное сделано, а датчик все равно неисправен, то нужно проверять сам прибор.

Как проверить датчик температуры охлаждающей жидкости

Содержание

Инструменты и предметы, которые вам понадобятся
Найдите датчик температуры охлаждающей жидкости
Признаки неисправности датчика температуры охлаждающей жидкости
Проверка датчика температуры охлаждающей жидкости
Проверка датчика температуры охлаждающей жидкости мультиметром
Проверка ваших показаний
Неисправности датчика температуры охлаждающей жидкости
Как проверить исправность датчика температуры охлаждающей жидкости

Большинство датчиков температуры охлаждающей жидкости напоминают большую гайку с электрическим разъемом сверху.

Проверка датчика температуры охлаждающей жидкости двигателя (ECT) проста и может помочь вам быстрее починить автомобиль. Вы можете сделать это дома, используя цифровой мультиметр и термометр для приготовления пищи. Плохой ECT влияет на производительность двигателя:

Это может вызвать постоянную обедненную воздушно-топливную смесь, в результате чего двигатель заглохнет или начнет работать вхолостую.
Или это может привести к постоянной богатой воздушно-топливной смеси, вызывая увеличение выбросов и расхода топлива.
На современных автомобилях плохой датчик ECT нарушит синхронизацию зажигания.
На некоторых моделях автомобилей неисправный датчик ECT (температуры) может также испортить трансмиссию, вентилятор охлаждения и указатель температуры.

Но прежде чем винить ECT охлаждающей жидкости за проблемы с двигателем, воспользуйтесь этим руководством, чтобы проверить его и убедиться, что вам действительно нужно его заменить. Тест занимает всего несколько минут.

Инструменты и предметы, которые вам понадобятся

Цифровой мультиметр
Кухонный термометр
Гаечный ключ (трещотка и набор торцевых головок, если вам нужно удалить компоненты)
Бумага и карандаш

Найдите датчик температуры охлаждающей жидкости

Откройте капот вашего автомобиля,чтобы найти датчик охлаждающей жидкости.

В зависимости от модели вашего автомобиля, вы можете найти его, установленный на головке цилиндров или впускном коллекторе. Тем не менее, одно из наиболее распространенных мест — на корпусе термостата или рядом с ним. Вы можете найти корпус термостата, следуя за верхним шлангом радиатора, который соединяется с корпусом термостата на стороне двигателя.
Ищите большую гайку с электрическим разъемом сверху и два электрических провода, идущие от разъема — на большинстве современных транспортных средств — или один провод — на старых моделях автомобилей.
Некоторые ECT скрыты под впускным коллектором, особенно на больших грузовиках.

Если вам все еще не удается найти ECT, обратитесь к руководству по обслуживанию вашего автомобиля. Вы можете купить руководство по ремонту для конкретной марки и модели автомобиля в большинстве магазинов автозапчастей или через Интернет.

Используйте цифровой мультиметр для проверки вашего датчика температуры охлаждающей жидкости.

Признаки неисправности датчика температуры охлаждающей жидкости

Тест измерителя температуры охлаждающей жидкости

Теперь, когда вы установили ECT на своем автомобиле, вы готовы его проверить.

Отсоедините электрический разъем датчика.
Получите значения нагрева поверхности двигателя, используя инфракрасный термометр или подходящий термометр для приготовления пищи. Измерьте температуру двигателя в месте рядом с ECT.

Прежде чем перейти к следующему шагу, давайте на секунду отвлечемся сюда:

Хорошо, в этот момент вы можете задаться вопросом, зачем вам измерять нагрев двигателя, чтобы устранить неисправность измерителя. Основная причина заключается в том, что вы пытаетесь проверить здесь две распространенные потенциальные неисправности: датчик ECT и термостат.

Проверка датчика температуры охлаждающей жидкости

Допустим, термостат на вашем автомобиле застрял в открытом положении. Это не позволит двигателю достичь рабочей температуры, поскольку охлаждающая жидкость течет непрерывно. Если вам нужно было протестировать только один датчик ECT, вы можете подумать, что он вышел из строя, потому что его значение сопротивления осталось на уровне 1500 или 2100 Ом, например, когда фактически он сообщает фактическую температуру охлаждающей жидкости, и он работает должным образом.

Используя термометр, вам не понадобится много времени, чтобы понять, что термостат не работает. Например, вы заметите, что нагрев двигателя не поднимается выше 85 или 90 градусов.

С другой стороны, если термостат работает нормально, температура двигателя достигнет примерно 200F (93C) и впоследствии снизится при открытии термостата. Таким образом, вы исключаете термостат как еще один возможный сбой.

Хорошо, теперь давайте перейдем к следующему шагу.

Запишите показания температуры.

Проверка датчика температуры охлаждающей жидкости мультиметром

Теперь с помощью омметра или мультиметра измерьте значение сопротивления измерителя температуры охлаждающей жидкости, подключив один из выводов расходомера к одной из клемм на электрическом разъеме измерителя, а другой провод к другой клемме на электрическом разъеме ECT.

На автомобилях со старыми однопроводными измерителем подключите провода измерительного прибора к клемме разъема и корпусу датчика (заземлению), чтобы получить показания.

Проверьте в руководстве по ремонту автомобиля правильное значение сопротивления для вашего ECT. Однако не во всех руководствах по обслуживанию есть эта информация.

Большинство измерителей этого типа имеют значение сопротивления 3000 Ом или более при температуре около 55 ° F (13 ° C). Вы можете попробовать поискать в Интернете таблицу значений сопротивления для вашего конкретного ECT, если вы знаете его марку.

Однако, если вы найдете значения сопротивления для вашего конкретного датчика ECT, все равно продолжайте эти тесты, поведение измерителя и показания температуры могут дать вам подсказку о его рабочем состоянии.

Запишите сопротивление.

Теперь вы собираетесь сделать ещё один тест

На этот раз запустите двигатель и дайте ему поработать на холостом ходу.
Установите коробку передач на нейтраль и включите стояночные тормоза.
Подождите примерно одну-две минуты и измерьте температуру двигателя и сопротивление измерителя, как вы делали раньше.
Запишите эту новую пару значений.
Не выключая двигатель, подождите примерно одну-две минуты и повторите эту процедуру еще раз.
Сделайте еще одну пару чтений через одну-две минуты снова, всегда отмечая значения.
Затем выключите двигатель.

Проверка ваших показаний

Теперь сравните свои показатели с показателями сопротивления и температуры для конкретного датчика, указанными в руководстве по обслуживанию вашего автомобиля.

Если у вас нет эталонных значений сопротивления для вашего ECT, убедитесь, что показания сопротивления вашего измерителя пропорционально уменьшились при увеличении температуры двигателя. Это будет указывать на то, что ваш датчик охлаждающей жидкости реагирует на температуру двигателя.

Неисправности датчика температуры охлаждающей жидкости

Кроме того, убедитесь, что двигатель достиг рабочей температуры около 200F (93C) перед тем, как упасть. Если температура двигателя не сильно изменилась во время ваших показаний, термостат застрял, и вам нужно заменить его.

Когда вы должны заменить датчик?

Независимо от того, получили ли вы необычные показания или нет, убедитесь, что проводка и электрический разъем не имеют коррозии. Если один или несколько проводов имеют признаки повреждения, отремонтируйте их. Удалите коррозию с электрического разъема датчика, используя очиститель электрических контактов, и при необходимости повторите тест.
Если сопротивление ECT не изменилось при повышении температуры двигателя, замените устройство.
Если ваш измеритель регистрирует только бесконечное сопротивление, он имеет разорванный внутренний контакт, и вам необходимо заменить его.
Если датчик регистрирует только нулевое сопротивление, внутренние контакты замкнуты. Заменить его.

Корпус термостата является одним из наиболее распространенных мест для датчика температуры охлаждающей жидкости.

Как проверить исправность датчика температуры охлаждающей жидкости

Тест датчика температуры охлаждающей жидкости довольно прост. Это займет всего несколько минут, и вам даже не придется снимать измеритель с двигателя для процедуры устранения неполадок. Выполнение шагов, описанных в этом руководстве, поможет вам быстро определить, нужно ли заменить датчик, а также одновременно проверит работу термостата с помощью термометра. Кроме того, обязательно осмотрите электрический терминал датчика на наличие повреждений и коррозии, а также проверьте провода цепи на предмет возможных повреждений.

Как вам статья?

Как проверить датчик температуры NTC в посудомоечной машине?

Современные посудомоечные машины оснащены электронным управлением с дисплеем и сетью чувствительных датчиков. Это позволяет добиться высокой эффективности мойки при рациональном использовании ресурсов (воды, электроэнергии, моющих средств). Посудомойке можно доверить даже изделия из стекла, фарфора, керамики и других хрупких материалов. К несчастью, даже качественная техника со временем может сломаться. Проблемы с нагревом воды — распространенная причина обращения в сервисные центры.

Виды термостатов

Эти устройства служат для поддержания постоянной температуры окружающей среды (воды или воздуха). Термостаты повсеместно используются в бытовой технике, включая посудомоечные машины. Они необходимы для контроля температуры нагревания воды на разных режимах мойки. Различают 3 вида температурных датчиков: газонаполненные, биметаллические и термисторы (терморезисторы). Газонаполненные термостаты включают в себя чувствительный сенсор, баллон с трубкой, заполненной фреоном, и управляющее устройство. Когда повышается температура воды, хладагент расширяется и давит на пластину, которая размыкает контакты и выключает трубчатый электронагреватель.

Принцип работы биметаллических датчиков основан на замыкании (размыкании) контакта в процессе нагрева и остывания пластины, сделанной из 2 металлов с разным температурным коэффициентом расширения. Однако в большинстве современных посудомоек используются термисторы. Материал этих датчиков при повышении температуры измеряемого вещества меняет удельное сопротивление, подавая сигнал на модуль управления. Электронная плата, в свою очередь, отключает ТЭН. Конструктивно терморезисторы гораздо надежнее аналогов, поскольку лишены механической схемы.

Чем отличаются датчики температуры NTC и PTC?

Оба вида термисторов используются для контроля температуры, их работа основана на изменении удельного сопротивления материала при нагревании. Но реагируют на изменение внешних условий они по-разному. Сопротивление датчика NTC (Negative Temperature Coefficient) уменьшается при повышении температуры, а при понижении — увеличивается. Поэтому терморезистор NTC также называют «термометром сопротивления» с отрицательным температурным коэффициентом.

Датчик PTC (Positive Temperature Coefficient) действует наоборот: увеличивает сопротивление при повышении температуры, а при понижении оно уменьшается. Технология PTC используется в приборах, где требуется поддержание отрицательной температуры без размораживания (авторефрижераторы и промышленные морозильники). Датчики NTC намного более распространены, они устанавливаются в стиральных и посудомоечных машинах, кухонных плитах, сушильных шкафах и других устройствах.

Симптомы поломки термистора

Терморезисторы обычно находятся в поддоне посудомойки. Многие пользователи задаются вопросом: какие признаки указывают на проблему с температурным датчиком? Самые распространенные симптомы — полное отсутствие нагрева или наоборот, чрезмерный подогрев воды. Вне зависимости от выбранного температурного режима, вода может нагреваться даже до кипения.

Температура корпуса машинки также возрастает, при открывании дверцы из нее идет горячий пар. В данном случае датчик NTC по какой-то причине не срабатывает, поэтому электронная плата вовремя не отключает ТЭН.

Современная бытовая техника поддерживает функцию автоматической диагностики поломок. К примеру, в посудомоечных машинах Miele на неисправность датчика температуры указывают ошибки F01 и F02 на дисплее.

Как проверить датчик NTC?

Для этого вам потребуются инструменты для разборки посудомойки (и мебели, если техника встроенная), цифровой мультиметр с функцией термометра и емкость для горячей воды. Датчик NTC проверяется на изменение сопротивления при понижении и повышении температуры (при нагреве удельное сопротивление должно уменьшаться). Для диагностики термистора к нему присоединяются щупы мультиметра и измеряется сопротивление при разных температурах. Нормальные значения составляют: около 6000 Ом при +20 градусах, 1350 Ом при +50 градусах и примерно 1200 Ом при +60 градусах. Не следует забывать, что у всех терморезисторов есть поле допуска (в районе 5-10 %). То есть небольшие отклонения от указанных параметров являются нормой.

Для определения работоспособности датчика NTC необходимо выполнить всего 2 замера сопротивления: первый при комнатной температуре (около 20 градусов), а второй — при нагреве примерно до 50-60 градусов (для этого термистор помещают в емкость с горячей водой). Помните, что датчик не мгновенно достигает температуры воды, для этого должно пройти определенной время (примерно 4-5 минут). Если сопротивление падает с увеличением температуры, то все в порядке.

Если сопротивления на терморезисторе вообще нет, это означает, что он перегорел и нуждается в замене. Датчики NTC отличаются надежностью и довольно редко выходят из строя. Причиной поломки может быть заводской брак, механическое повреждение или естественный износ материалов в процессе эксплуатации.

Замена термистора

В случае неисправности датчика NTC посудомойка Miele сразу отреагирует на это, оповестив пользователя. Когда нагрев невозможен из-за проблем с терморезистором (F01), будут заблокированы функции подогрева воды и ополаскивания, а в конце мойки на дисплее загорится код F01 и в течение 2 минут прозвучит звуковой сигнал. Если вода не нагревается из-за отсутствия сигнала в цепи термодатчика, машина пропустит этапы нагрева и полоскания, по завершению программы выдаст ошибку F01 и акустический сигнал.

Последовательность работ по замене термистора выглядит следующим образом. Посудомойка отключается от электросети и перекрывается подача воды, после чего сливаются остатки жидкости из поддона. Встроенную модель необходимо предварительно вытащить из мебели. Затем откручиваем винты и снимаем нижнюю панель, чтобы добраться до ТЭНа (датчик обычно встроен в его основание). После этого с помощью ключа ослабляем крепление ТЭНа, предварительно сфотографировав схему подключения проводов. На следующем этапе снимаем терморезистор и измеряем сопротивление.

Если датчик неисправен, устанавливаем на его место новую деталь и подключаем провода. Затем собираем машинку и проверяем, работает ли нагрев с новым термистором. В случае, когда термодатчик и ТЭН исправны, а нагрев воды не происходит, причина может быть в модуле управления. Ремонтом электронного блока должен заниматься квалифицированный специалист. Если вы не уверены в своих силах, логичным решение будет обратиться за помощью в авторизованный сервисный центр.

Модельный ряд посудомоек Miele

Немецкий бренд предлагает вашему вниманию многофункциональные посудомоечные машины, рассчитанные на загрузку от 9 до 14 комплектов посуды. В ассортименте представлены встраиваемые и отдельностоящие (например, Miele PG8130) модели. Приборы могут встраиваться в мебельный гарнитур частично (G7310 SCi) или полностью (G7150 SCVi). Выпускаются узкие и полноразмерные посудомойки (шириной 45 и 60 см соответственно).

Интуитивно-понятный интерфейс с дисплеем открывает доступ к большому количеству автоматических программ мойки (до 13) и другим востребованным опциям. Машины отличаются продуманным внутренним зонированием, низким потреблением воды и бытовой химии. Посудомойки «Миле» работают тихо и экономично, класс энергоэффективности многих моделей даже превосходит A+++.

Техника премиум-класса

Посудомоечные машины и другие устройства изготавливаются в Германии с использованием высококачественных материалов и передовых технологий. На нашем сайте вы найдете огромное количество встраиваемых и отдельностоящих решений для кухни и дома. Все приборы оснащаются Wi-Fi модулем для объединения в домашнюю сеть (технология Miele@home). Вы сможете управлять их работой удаленно, с ноутбука или смартфона.

Надежная техника с современным дизайном как нельзя лучше подчеркнет высокий социальный статус и безупречное чувство стиля своего владельца. Официальная гарантия на всю продукцию «Миле», заказанную в фирменном интернет-магазине, составляет 24 месяца. Осуществляется доставка товаров по Москве, Московской области (курьерской службой) и другим регионам России (транспортными компаниями).

Как проверить датчик температуры двигателя?

Главная > Как проверить датчик температуры двигателя

От правильной работы этой небольшой по размеру детали зависит рабочее состояние моторного узла машины. Исправность ДТОЖ – температурного датчика охлаждающей жидкости силовой установки автомобиля позволяет быстро запустить мотор, создать качественную топливно-воздушную смесь, экономно расходовать бензин или ДТ. Информация, которую получает электронный блок управления (ЭБУ) двигателя от датчика ОЖ, высвечивается на табло бортового компьютера. Именно она является определяющим фактором для появления ошибки, красного индикационного значка, символизирующего перегрев двигателя.

Этот тревожный сигнал заставит водителя принимать немедленные меры по устранению неисправности в системе охлаждения автомобильной силовой установки. В нашей статье рассмотрим особенности работы и местах установки температурного датчика жидкости охлаждения, расскажем о признаках и причинах выхода из строя этой детали. Также подскажем автовладельцам, как проверить датчик температуры двигателя, дадим информацию о способах проверки.

Описание датчика ОЖ

ДТОЖ – деталь электросхемы, терморезистор. Он изменяет своё сопротивление в зависимости от температуры жидкости охлаждения. Информацию с данными от ДЖОТ получает ЭБУ, который в свою очередь делает корректировку в работе системы, самого двигателя. В частности, он настраивает регулятор холостого хода, формирующий нужный объём воздушно-топливной смеси.

Датчик запитывается постоянным напряжением 5 В от контроллера. На пути следования оно проходит через неизменяющееся сопротивление, установленное внутри управляющего устройства. Этот измеритель температуры ОЖ использует в своей деятельности принцип работы термического резистора. Деталь обладает отрицательным показателем коэффициента температуры.

Во время повышения температурного режима технической жидкости переменное сопротивление уменьшается, это заметно на приведённом внизу графике. Пример: T=+130°С – R= 70 Ом.

На другом графике видно, что при снижении температурного режима сопротивление возрастает. Пример: T= -40°C – R= 100,7 кОм.

Температура ОЖ вычисляется следующим образом. Эта деталь узла охлаждения информируется о падающем или увеличенном напряжении в электросхеме, изменяющемся в результате снижения или увеличения сопротивления ДТОЖ.

Изменения происходят на основе изменений состояния силовой установки. Холодный агрегат обуславливает большое падение, горячий – низкое.

Конструкция температурного датчика охлаждающей жидкости

Несмотря на важность этой детали в работе двигателя, она имеет простую конструкцию.

В состав входят:

Полупроводниковый прибор термический резистор с чувствительным элементом.

Пружина, проводящая ток.
Корпус датчика температуры ОЖ.
Выходной контакт детали.

Перед тем, как проверить датчик температуры двигателя, следует знать информацию об его месте расположения.

Автомобили разных компаний-производителей имеют свои конструктивные особенности, установочная площадка детали находится в моторном отсеке в различных местах. Есть характерные признаки, показывающие на расположение температурного датчика охлаждающей жидкости.

Ответим на вопрос, где находится датчик температуры.

Его следует искать:

Между термостатом и головкой блока цилиндров (ГБЦ).
На корпусе патрубка вывода жидкости охлаждения.
На патрубке радиатора системы.

Деталь оснащена резьбовым соединением, с помощью которого она вворачивается в посадочное гнездо.

Примерная схема, где находится датчик температуры двигателя

Отметим, что некоторые модели авто комплектуются двумя контрольными устройствами определения температуры жидкости охлаждения. В таком случае одно из них размещается непосредственно на силовой установке, он фиксирует температуру антифриза.

Другой датчик ставится на выходе радиатора системы.

Подобное конструктивное решение даёт возможность более точно определить температуру прогрева мотора. Это необходимо для тщательного контроля ОЖ и передачи достоверной информации в блок управления двигателем.

Температурный датчик автомобиля BMW E36, M43

Двумя датчиками обычно комплектуются машины премиального сегмента, оснащённые производительными мощными агрегатами, работающими по особым программам электронного блока управления.

ДТОЖ на БМВ E36, M43

Температурный измеритель устанавливается на моторах машин зарубежного и отечественного производства. Так тольяттинские производители комплектуют датчиками ВАЗ модели:

2110 (8 и 16 клапанов).

2112.
«Приора».
«Калина» и др.

Простое устройство детали с минимальным количеством элементов обуславливает его долговечность, тем не менее под влиянием различных факторов он рано или поздно ломается. Его повреждение может принести серьёзные проблемы владельцу автомобиля. Поэтому следует периодически осуществлять проверку датчика температуры охлаждающей жидкости.

Симптомы поломки ДТОЖ

Перед тем, как рассказать о признаках неисправности датчика температуры охлаждающей жидкости, обозначим функции его работы.

Он:

Информирует автовладельца о температуре охлаждающей жидкости в настоящий момент.
Помогает сформировать обогащённую воздушно-топливную смесь за счёт увеличения оборотов двигателя в режиме холостого хода, необходимую для запуска холодного силового агрегата.
Организует включение системы вентиляции принудительного охлаждения, передавая сообщение в электронный блок управления о достижении максимальной температуры нагрева двигателя.
Участвует в формировании нужной для корректной работы мотора горючей смеси, информируя о реальном температурном режиме ЭБУ.

Перейдём к признакам неисправности датчика температуры. Однако оговоримся, что некоторые из них могут указывать на выход из строя других компонентов моторного узла.

Датчик температуры ваз 2110 16 клапанов

Симптомы неисправности датчика температуры охлаждающей жидкости:

Проблемы с запуском силовой установки: глохнет, долго не может завестись.
Изменение цвета выхлопа: появление серого или чёрного дыма из глушителя
Нестабильная работа вентилятора системы охлаждения в радиаторе: может не включаться, когда мотор уже остыл.
Разгерметизация системы: появляются следы утечки антифриза из гнезда установки датчика.
Увеличение расходов горючего. Некорректная информация от ДТОЖ заставляет блок управления повышать объёмы горючего при образовании топливной смеси.
Отсутствует индикация на панели приборов о температуре нагрева силовой установки;
Внезапно выключается двигатель, находящийся в прогретом состоянии.
На панели приборов выдаётся информация о нормальном температурном режиме мотора, а жидкость охлаждения кипит.
Нестабильная работа агрегата на малых оборотах, в режиме холостого хода.
Силовая установка медленно разогревается.

Также о поломке датчика ОЖ свидетельствует появление предупредительной индикации Check Engine на табло бортового компьютера.

Признаки неисправности дтож

Для уточнения информации отказа в работе ДТОЖ следует воспользоваться компьютерным устройством, автосканером.

Причины неисправности температурного датчика антифриза

Чтобы точно определить причину дефекта некорректной работы моторного узла, установить неисправность конкретно температурного датчика антифриза, необходимо выполнить диагностику моторного оборудования. Именно визуальное или компьютерное обследование поможет установить диагноз неисправности ДТОЖ.

Причины выхода из строя этой детали системы охлаждения могут быть разные. Назовём основные, часто встречающиеся:

Окончание рабочего ресурса. Срок службы зависит от условий эксплуатации автомобиля, качества технического обслуживания моторного узла.
Механическое повреждение, возникшее вследствие удара при аварии, неосторожных действий мастера во время ремонта. Это может быть заметным при наличии следов антифриза на корпусе датчика, повреждённых контактов.
Образование очагов коррозии, ведущее к разрушению контактов, прочих элементов детали.
Использование антифриза или тосола плохого качества.
Попадание в жидкость охлаждения двигателя воды, особенно, если она чрезмерно жёсткая.
Повреждение контактной группы: обрыв проводов, подходящих к датчику, их повреждение изоляционного слоя и последующее возможное короткое замыкание, перетирание проводки в месте соединения с контактами разъёма.
Окисление контактов из-за долгой эксплуатации, условий повышенной влажности. Как следствие, разрыв электрической цепочки связи с блоком управления.
Дефект по электрической части внутри самой детали. Эту неисправность нельзя устранить, так как, как правило, такие устройство не разбираются для ремонта.

Деталь сложно восстановить. Можно убрать загрязнения на её поверхности, почистить контакты, но не всегда такие меры помогают вернуть работоспособность. Рекомендуется, особенно если произошла деформация корпуса, заменить неисправный датчик на новую запчасть, тем более цена детали вполне доступна для многих автолюбителей.

Как проверить датчик температуры охлаждающей жидкости

Проверка работоспособности датчика температуры охлаждающей жидкости силового агрегата осуществляется различными способами. Причём определить дефект устройства можно используя демонтаж детали и непосредственно на машине.

Перед тем, как проверить термодатчик, следует замерить опорное постоянное напряжение на нём, оно равно 5 В. Проверка ДТОЖ мультиметром укажет на дальнейший ход работ по восстановлению узла. Отсутствие напряжения на контакте детали говорит о том, что следует искать причину неисправности в проводке или работе электронного блока управления мотором.

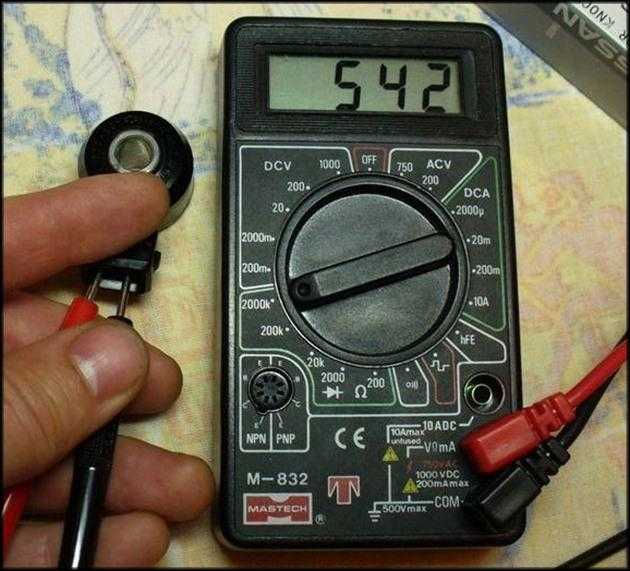

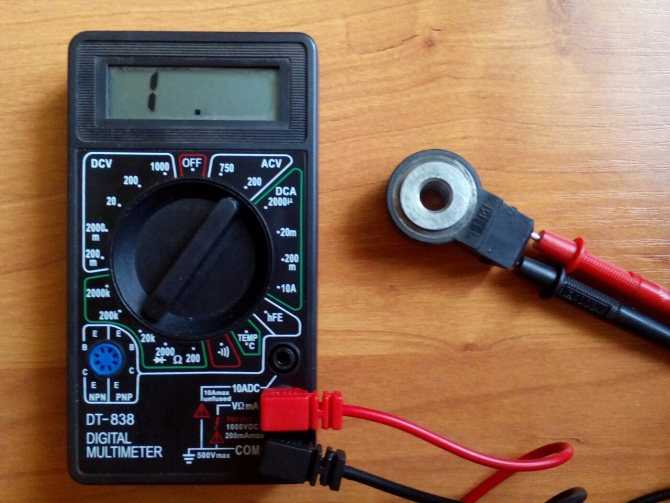

Как проверить дтож мультиметром

Если напряжение поступает на колодку, значит можно продолжить проверку датчика температуры.

Операцию по снятию ДТОЖ с места установки следует выполнять при помощи гаечного ключа. Рассмотрим способы проверки ДТОЖ ВАЗ 2110 или другой модели машины.

Предварительная проверка ДТОЖ

Так называемая предварительная проверка датчика температуры охлаждающей жидкости, показывающая его готовность к работе.

Алгоритм проверочной процедуры выглядит таким образом:

Нужно завести машину, дать прогреться силовому агрегату до температуры примерно 95°C.
Наблюдать за показаниями стрелки шкалы на приборной панели, предварительно следует отсоединить разъём от измерителя температуры.
Если стрелка не реагирует на отключение фишки с проводами, следует проверить датчик или участок электросхемы, в которой он находится. В случае движения стрелки вниз необходимо замерить целостность предохранителя, защищающего деталь. Обнаружив, что предохранитель исправен, нужно замкнуть контакт на массу. Если при этом стрелка начала прыгать, ДТОЖ вышел из строя.

Рассмотрим разные виды проверок.

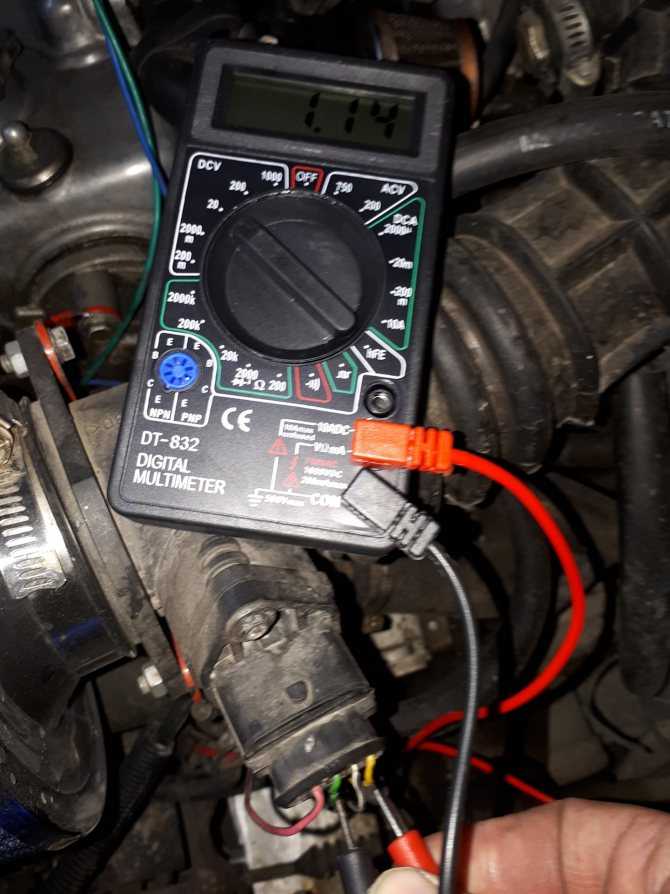

Как проверить температурный датчик непосредственно на машине

Этот способ проверки датчика температуры устраивает автолюбителей оперативностью выполнения операции. Измеритель не нужно демонтировать, контрольные исследования производятся прямо в подкапотном пространстве авто.

Отметим, что подобную процедуру следует производить аккуратно, учитывая горячее состояние моторного блока. Автолюбитель при замере может получить ожог. При случайном касании пластиковыми штекерами мультиметра, тестера или другого какого измерительного прибора, они могут оплавиться. Также может нарушиться целостность изоляционной оболочки проводов при соприкосновении с горячим моторным блоком.

Назовём этапы проверочных действий датчика температуры антифриза.

Нужно:

Установить используемый контрольно-измерительный прибор на отметке «постоянное напряжение до 20 В».
Отсоединить колодку с проводами от измерителя температуры.
Повернуть ключ в замке зажигания в положение «I».
Соединить концы измерительного прибора: плюсовой – с контактом «плюс» в фишке, минусовой следует посадить на массу, например, корпус мотора.
В нормальном состоянии на приборе должны появиться цифры около 5 В.

Проверив питание, приступаем к дальнейшей проверке:

Выставить на мультиметре режим «Омы».
Замерить показатель между выходными контактами.
Сравнить их с данными в таблице, имеющими в сервисной книжке на автомобиль.

Приведём пример такой таблицы.

Температура ОЖ (°C)	Сопротивление измерителя (Ом)	Напряжение, подходящее к датчику (В)
30	1350 – 1880	8
50	585 – 820	7,6
70	280 – 390	6,85
90	155 – 196	5,8
110	87 – 109	4,7

Однако такую проверочную работу можно выполнить не на каждой модели авто. На некоторых автомобилях датчики расположены в труднодоступных местах, поэтому без снятия сложно осуществить подобные действия.

Также отметим, что величина сопротивления датчика температуры охлаждающей жидкости может изменяться исходя из модели конкретного автомобиля.

Приведём таблицу ДТОЖ зависимости сопротивления от температуры техжидкости на автомобиле ВАЗ 2110.

Температура ОЖ (°C)	Сопротивление терморезистора (Ом)
+100	177
+80	332
+60	677
+40	1459
+20	3520
+10	5670
+5	7280

Если показания с реальными не сходятся, потребуется снятие ДТОЖ ВАЗ на предмет его осмотра и вероятной замены.

Ответив на вопрос, как проверить датчик температуры мультиметром, перейдём к другим видам выполнения аналогичной операции.

Как проверить датчик температуры автосканером

Рассмотрим случай, когда на табло автомобильного компьютера горит надпись Check Engine.

Автомобильный диагностический прибор типа ELM 327 или Scan Tool Pro Black Edition должен быть у каждого водителя.

Он позволяет без лишних расходов на сервисное обслуживание самостоятельно определить техническое состояние транспортного средства. Поможет автосканер и при проверке датчика температуры двигателя ВАЗ 2112, любой другой модели авто.

Исследование выполняется следующим образом:

Диагностическое оборудование подключается через разъём OBD-II к CAN-шине автомобиля, получает доступ к электронному блоку управления.
После включения самого прибора на экране автосканера появляются коды ошибок и их расшифровка.
Дефект измерителя температуры ОЖ зашифрован кодами P0118, P0117, P0116, P0115. Это значит – не работает датчик температуры, он требует замены.

Подобное компьютерное устройство может выполнить диагностику непосредственно во время работы силовой установки, а также проконтролировать состояние остальных узлов автомобиля.

Как проверить датчик охлаждающей жидкости в демонтированном состоянии

Демонтаж устройства по контролю температурного режима жидкости охлаждения мотора производится с помощью гаечного ключа размером под соответствующую модель.

Для проведения операции необходимо дождаться, когда двигатель остынет. Иначе можно получить ожоги от горячей поверхности металла силового агрегата.

В ходе процедуры следует выполнить чистку не только самого датчика, его контактов, но и посадочного гнезда. Также следует осмотреть резьбу детали, при необходимости смазать её.

В этом случае предлагаются два способа определения неисправности ДТОЖ: с термометром и без него.

Рассмотрим первый способ – с термометром. Он позволяет сделать наиболее точные измерения, имитирует работу датчика в рабочих условиях.

Ход выполнения:

В стакан или какой другой сосуд для жидкости налить воды.
Приготовить для проверки ДТОЖ мультиметр, установленный в режиме «Омы», кипятильник.
Элемент чувствительности измерителя опустить в стакан.
В сосуд опустить термометр (лучше электронный с меньшей погрешностью).
С помощью кипятильника подогреть воду до температуры +5 и выше.
Через каждые пять градусов фиксировать показания мультиметра: как изменяется сопротивление ДТОЖ относительно повышения температуры.

Полученные данные сопоставить с подобными показаниями, изложенными в сервисной книжке на машину.

Нужно иметь в виду, что при замерах возможны небольшие неточности. Это обусловлено погрешностью прибора, а также модели конкретного измерителя, условиями выполнения процедуры.

Проверка ДТОЖ без термометра. Этот метод – менее точный, но зато не требует применения мультиметра.

Проверка выполняется так:

Воду в стакане довести до кипения
Опустить в него датчик чувствительным элементом в жидкость.
Измерить сопротивление терморезистора.

На табло должно высветиться примерно 177 Ом при температуре только что вскипячённой воды 100 градусов. Однако в этом случае погрешность измерения может быть ещё больше, чем в предыдущем случае.

Также минусом этого способа считается тот факт, что замер производится только при одном значении температуры. Это даёт неполную картину работоспособности датчика ОЖ.

Проверки датчика жидкости охлаждения на автомобилях российского производства

ДТОЖ – обязательный компонент моторного узла в автомобилях отечественных производителей. Поэтому автолюбителям будет интересно узнать, как проверить датчик температуры охлаждающей жидкости мультиметром или другим способом на российских машинах.

Проверка измерителя температуры ОЖ на ВАЗ 2110

Эта модель волжского автомобильного завода комплектуется восьми- и шестнадцатиклапанными двигателями. Однако независимо от того, какой агрегат стоит на машине, в моторном узле устанавливается датчик одного типа, работающий по схожему принципу.

Модель ВАЗ 2110 комплектуется двумя измерителями температуры в системе охлаждения. Один из них размещён рядом с термостатом, он связан с блоком управления двигателем. Второй – установлен на радиаторе. Именно с него передаётся информация на приборную панель о температурном режиме системы.

Датчик температуры ваз 2110 8 клапанов

Таблица с результатами замеров зависимости сопротивления от температуры размещена в статье выше.

Проверка датчика на моделях волжского автозавода 2114 и 2115

В этих моделях измеритель расположен между термостатом и головкой блока цилиндров. Для снятия показаний рекомендуется использовать демонтаж датчика. Операцию нужно выполнять при помощи рожкового ключа на 19.

Рассмотрим этапы выполнения работ.

Следует:

Подождать пока двигатель остынет.
Снять с минусовой клеммы аккумуляторной батареи высоковольтный провод.
Слить жидкость охлаждения.
Демонтировать измеритель.

Датчик температуры двигателя ваз 2112

Последующую проверку выполнять уже указанным выше методом с помощью:

Термометра.
Мультиметра.
Кипятильника для нагрева жидкости.

Результаты замеров изложены в таблице.

Температура ОЖ (°C)	Напряжение, подходящее к датчику (В)	Сопротивление измерителя (Ом)
+30	8	1350 – 1880
+50	7,6	585 – 820
+70	6,85	280 – 390
+90	5,6	155 – 196
+110	4,7	87 – 109

Если проведенная проверка датчика температуры ВАЗ не показывает схожие показания с показателями в таблице, значит деталь неисправна, требует замены.

Проверка ДТОЖ на машинах «Газель» с силовыми установками ЗМЗ (4505, 406, 409)

На этих моделях автомобилей ГАЗ устройство по замерам температуры жидкости охлаждения расположено на корпусе термостата или рядом с ним.

Операция проводится в таком порядке:

Нужно слить техническую жидкость хотя бы частично.
Отбросить пружину, фиксирующую разъём с проводами у датчика.
Демонтировать разъём.
Снять измеритель.

Показания замеров могут различаться в зависимости от типа силовой установки и модели электронного блока упправления. Рассмотрим каждый из вариантов.

Блок управления МИКАС 7.1, 5.4, СОАТЭ, VS5.6, мотор ЗМЗ 406. В электросхеме этой модификации датчик работает в диапазоне 5 – 12 В (R=9,1 кОм). Для процедуры потребуются те же компоненты:

Мультиметр.
Кипятильник.
Термометр.
Сосуд с жидкостью.

Для проверки на ДТОЖ следует подать на него ток 1 – 1,5 мА. Замерять в данном случае нужно напряжение.

Таблица с показателями замеров.

Температура (°C)	Напряжение (В)
-60	2,13
-40	2,33
-20	2,53
0	2,73
+40	3,13
+80	3,53
+105	3,83
+125	3,98

Отметим, что опорное напряжение при включенном двигателе – 5 В.

ЭБУ МИКАС 11 / 10.3, VS8, СОАТЭ, мотор ЗМЗ 405, 409, УМЗ 4216 Е3. Процедура измерений идентична предыдущей. Единственное отличие – измерять в этом случае следует сопротивление.

Температура (°C)	Сопротивление (Омы)
+128	80,8
+100	177
+80	332
+60	667
+40	1 459
+20	3 520
0	9 420
-20	28 680
-40	100 707

Различие в показаниях свидетельствует о дефекте ДТОЖ и необходимости замены детали.

Niva Chevrolet

В этой модели ВАЗ измеритель охлаждающей жидкости установлен в верхней половине термостата. Он располагается в сечении патрубка, входящего в блок цилиндров. Такое размещение позволяет не сливать ОЖ, она не вытекает из системы.

Описывать процедуру замеров нет смысла, так как она проходит по тому же сценарию, что и в предыдущих случаях. В ходе операции изучается зависимость сопротивления от изменения температуры.

Таблица проверки.

Температура (°C)	Сопротивление (Омы)
+100	177
+90	241
+80	332
+70	467
+60	667
+50	973
+45	1 188
+40	1 459
+35	1 802
+30	2 238
+25	2 796
+20	3 520
+15	4 450
+10	5 670
+5	7 280
0	9 420
-4	12 300
-10	16 180
-15	21 450
-20	28 680
-30	52 700
-40	100 700

Исправность или неисправность датчика определяется путём сверки полученных результатов с таблицей, размещённой в сервисной книжке автомобиля.

Lada Kalina

Для снятия параметров на Лада Калина первой генерации придётся демонтировать воздушный фильтр, так как его корпус мешает выполнению замеров. Расположение ДТОЖ разрешает не сливать техническую жидкость.

(Возможно, потребуется проверка проводки на дтож калина)

Для работы следует использовать ключ размером на 19. Результаты замеров схожи с параметрами, полученными в подобной процедуре на «Нива Шевроле» (см. выше).

Lada Priora

Датчик температуры ОЖ на этой модели размещён между термостатом и головкой блока цилиндров. Он не совсем удобно расположен для монтажа. Поэтому для работы следует приготовить свечной ключ на 21 или ключ с длинной рукояткой.

Датчик охлаждающей жидкости приора

Порядок выполнения операции, данные исследования идентичны с полученными результатами проверок на предыдущих моделях.

Renault Logan

Место установки ДЖОТ на данной модели компании «Рено» зависит от типа мотора, которым комплектуется автомобиль. В модификации с восьмиклапанным двигателем K4M датчик стоит в блоке цилиндров в корпусе водного распределителя. Измеритель ОЖ, работающий с мотором K7M, находится с торца ГБЦ.

Процедура начинается с проверки напряжения. Как и в предыдущих случаях она производится при включенном зажигании. Штекера измерительного прибора устанавливаются на контакт B1 и массу. Показатель рабочего напряжения: 5 В (плюс – минус 0, 2 В).

Если напряжение отсутствует, проверяется целостность проводки. Для этого нужно отключить разъём с проводами и на «Омах» прозвонить провод с выводов «B1» ДЖОТ и контакта «13» ЭБУ. Если он прозванивается, дефект в блоке управления.

Проверку датчика можно сделать, не снимая его с посадочного места. Следует замерить сопротивление на холодном и горячем моторе. Для этого следует установить штекера с проводами измерительного прибора на выводы «B1» и «B2».

Данные исследования указаны в таблице.

Температура (°C)	Сопротивление (Омы)
+120	105
+110	135
+90	240 (плюс – минус 30)
+80	335 (+ – — 35)
+50	810
+25	2 050
+20	3 500 (+ – — 500)
+4	7 500 (+ – -500)

В случае сомнения правильности проверки можно демонтировать ДЖОТ и выполнить новые замеры.

Acura

BMW

Сhevrolet

Citroen

Ford

Hyundai

Jeep

Land Rover

Mazda

Mitsubishi

Opel

Porsche

SAAB

Skoda

Suzuki

Volkswagen

Audi

Cadillac

Chrysler

Dodge

Honda

Infiniti

Kia

Lexus

Mercedes

Nissan

Peugeot

Renault

Seat

Subaru

Toyota

Volvo

Как проверить указатель температуры охлаждающей жидкости

Обслуживание

22.01.2020

Содержание статьи:

Блог про Уаз

Указатель температуры охлаждающей жидкости 14.3807 электромагнитный, логометрического типа. Предназначен для контроля температуры охлаждающей жидкости в двигателе. Оснащен сигнализатором перегрева. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Работает совместно с датчиком температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.

3807, характеристики.

Указатель температуры охлаждающей жидкости 14.3807 представляет собой электромагнитный логометр с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель температуры охлаждающей жидкости 14.3807 применяется на автомобилях ГАЗ, ЗИЛ, УРАЛ, ЛУАЗ, и автобусах ПАЗ, ЕРАЗ, КАВЗ.

Основные характеристики указателя 14.3807 :

— Диапазон показаний, градусов Цельсия : 40-120
— Цена деления, градусов Цельсия : 20
— Тип измерительного механизма : магнитоэлектрический
— Номинальное напряжение, В : 12
— Посадочный диаметр кожуха, мм : 60
— Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм : 11,5
— Конструкция электрического соединения : штекер 6,35 мм
— Масса, кг : 0,18

Датчик температуры охлаждающей жидкости ТМ100, характеристики.

Указателя 14.3807 получает показания от датчика температуры ТМ100, который установлен в головке блока цилиндров двигателя. Рабочим элементом датчика является термистор помещенный в металлический корпус.

Основные характеристики датчика температуры ТМ100 :

— Пределы измерения температуры, градусов : 40-120
— Номинальное напряжение, В : 12, 24
— Ток нагрузки, А : 0,1
— Присоединение : винт М3
— Размер под ключ : S19
— Резьба : K3/8
— Вес, г : 45

Схема подключения указателя температуры 14.3807 и датчика температуры ТМ100.

Контрольная лампа предельной температуры охлаждающей жидкости в радиаторе и датчики температуры ТМ104 или ТМ111-09.

Контрольная лампа расположена на панели приборов УАЗ и работает совместно с датчиком температуры ТМ104 или ТМ111-09, который расположен в верхней части радиатора. Биметаллическая пластина внутри датчика замыкает контакты и контрольная лампа загорается при температуре охлаждающей жидкости в радиаторе в пределах 91-98 градусов.

Во время эксплуатации автомобиля не допускается значительное понижение уровня охлаждающей жидкости в системе охлаждения двигателя и как следствие обнажение трубок в верхнем бачке радиатора, так как от перегрева датчик температуры может выйти из строя.

Перестановка местами датчика ТМ100 указателя температуры охлаждающей жидкости и датчика ТМ104 или ТМ111-09 контрольной лампы аварийного перегрева охлаждающей жидкости не допускается, так как указатель и лампа в таком случае работать не будут.

Схема подключения и работы аварийного датчика температуры ТМ104 или ТМ111-09.

Расположение датчиков температуры ТМ100 и ТМ104 в автомобилях семейства УАЗ-31512.

Расположение датчиков температуры ТМ100 и ТМ111-09 в автомобилях семейства УАЗ-3741.

Проверка исправности указателя температуры 14.3807 и датчика температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.3807 проверяется путем сравнения его показаний с показаниями термометра. Для этого надо вывернуть датчик температуры ТМ100, при необходимости удлинить его провод, соедините датчик отдельным проводом с массой автомобиля и поместите вместе с термометром в середину сосуда с водой нагретой до кипения. Клемму датчика погружать в воду не следует.

Затем остается сравнивать показания указателя температуры 14.3807 и термометра. Температура воды до требуемой величины доводится путем долива в сосуд холодной воды. При температуре воды в 100 и 80 градусов погрешность показаний указателя не должна превышать +-5 градусов, а при температуре воды в 40 градусов погрешность не должна превышать +4 или -12 градусов.

Если показания указателя превышают указанные пределы, то сначала надо попробовать заменить датчик ТМ100, а если это не даст положительных результатов, то заменить указатель температуры охлаждающей жидкости 14.3807.

Если стрелка указателя постоянно находится в начале шкалы.

То при включенном зажигании отсоединить провод от датчика указателя и соединить его наконечник с массой. Если стрелка отклонится, то следовательно неисправен датчик и его необходимо заменить. Если стрелка не отклоняется, снять щиток приборов и при включенном зажигании соедините с массой клемму «Д» указателя. Отклонение стрелки в этом случае укажет на его исправность и на повреждение провода, соединяющего датчик с указателем. Если стрелка не отклоняется, то неисправен сам указатель.

Если стрелка указателя постоянно находится в конце шкалы.

То при включенном зажигании отсоединить провод от датчика. При неисправном датчике стрелка должна вернуться в начало шкалы. Если стрелка остается в конце шкалы, то провод имеет замыкание на массу или неисправен указатель. Его исправность можно проверить, отсоединив провод от клеммы «Д». При включенном зажигании стрелка должна находиться в начале шкалы.

Проверка указателя температуры 14.3807 при помощи контрольного реостата.

Для проверки указателя 14.3807 таким способом, его надо подсоединить к контрольному реостату. При сопротивлении контрольного реостата в 400-530 Ом стрелка должна находиться около отметки 40 градусов. При сопротивлении 80-95 Ом — около отметки 80 градусов. При сопротивлении 51-63 Ом — около отметки 120 градусов.

Диагностика исправности датчика температуры ТМ100 по его сопротивлению.

При температуре 40 градусов сопротивление на датчике должно быть в пределах 400-530 Ом, при температуре 80 градусов — в пределах 130-157 Ом, при температуре 100 градусов — в пределах 80-95 Ом, а при температуре 120 градусов — в пределах 51-63 Ом.

Ремонт указателя температуры охлаждающей жидкости и его датчика.

Указатель температуры охлаждающей жидкости 14.3807 и датчики ТМ100, ТМ104 и ТМ111-09 ремонту не подлежат. Поэтому в случае их неисправности следует проверить только электрические соединения и исправность проводки, и если они в порядке, то заменить указатель или датчики на новые. Рекомендуется сначала попробовать заменить датчики, так как они обычно чаще выходят из строя.

Проверка датчика температуры охлаждающей жидкости

Датчик температуры двигателя (датчик температуры охлаждающей жидкости, ДТОЖ) представляет собой важный элемент в устройстве автомобиля. Основная задача – определять температуру ДВС и своевременно уведомить водителя о перегреве двигателя.

Примечательно то, что в зависимости от температуры ЭБУ двигателем регулирует и изменяет различные параметры работы мотора (угол опережения зажигания УОЗ, смесеобразование, обороты холостого хода и т.д.).

Вполне очевидно, что если датчик охлаждающей жидкости выходит из строя, двигатель может работать с перебоями, перегреться, могут возникать ложные уведомления о перегреве и т.п. Далее мы рассмотрим устройство ДТОЖ, как проверить датчик температуры, а также как выполняется замена датчика температуры охлаждающей жидкости.

Читайте в этой статье

Устройство датчика температуры двигателя

Как уже было сказано, указанный датчик измеряет температуру не самого «железа», а охлаждающей жидкости (антифриза или тосола) в системе охлаждения двигателя. Другими словами, замеряется температура ОЖ в системе охлаждения двигателя.

Признаки неисправности датчика температуры ОЖ

В процессе эксплуатации автомобиля необходимо следить за качеством работы ДТОЖ. Если же замечены признаки неисправности, требуется проверить датчик температуры охлаждающей жидкости. Если датчик вышел из строя, необходима его замена.

Неисправность датчика температуры охлаждающей жидкости двигателя зачастую диагностируются визуально путем осмотра элемента. Обычно на датчике видны повреждения (как механические, так и в результате коррозии).

В данном случае на проблемы с термистором указывают следующие признаки:

указатель температуры охлаждающей жидкости показывает перегрев двигателя даже на холодном ДВС, показания плавают и т.д.;
постоянно срабатывает или не срабатывает вентилятор охлаждения;
увеличен расход горючего, повышены обороты холостого хода, двигатель плохо заводится, может глохнуть, обороты плавают или скачут и т.д.
на приборной панели горит чек или загорается значок термометра.

При появлении данных симптомов нужно сначала убедиться в том, что вышел из строя именно датчик. После этого следует выполнять замену ДТОЖ. Кстати, стоимость датчика для большинства распространенных моделей авто вполне доступная. На практике, датчик температуры ВАЗ по сравнению с датчиком для иномарки стоит практически одинаково, особенно если использовать качественные аналоги вместо оригинальных.

Проверка датчика температуры охлаждающей жидкости

Для начала, нужно разобраться, где стоит датчик температуры ОЖ. Если просто, ДТОЖ представляет собой компактное устройство в корпусе, которое должно напрямую контактировать с охлаждающей жидкостью для измерения ее температуры.

На датчике выполнена резьба. Благодаря такой резьбе он вкручивается в головку блока цилиндров, может стоять на верхнем шланге радиатора, также местом установки в ряде случаев является корпус термостата.

Еще добавим, что есть модели авто, где стоят сразу два ДТОЖ (один датчик температуры двигателя ставится на выходе жидкости из двигателя, тогда как другой на выходе жидкости из радиатора системы охлаждения).

В данном случае нужно учитывать, что сбои может давать только один датчик, так как сразу два выходят из строя редко. Так или иначе, определившись с тем, где находится датчик ДТОЖ, местом его установки и общим количеством таких датчиков, можно переходить к тому, как проверить датчик температуры охлаждающей жидкости.

Сначала нужно убедиться, что проводка на датчик исправна. Чтобы ДТОЖ нормально работал, на датчик подается постоянное напряжение 5 Вольт. Чтобы проверить проводку, нужно от датчика отключить провода, после чего завести мотор и мультиметром проверить подаваемое на датчик напряжение.

В случае, когда напряжение в норме (5 Вольт), тогда можно переходить к проверке датчика. Сначала датчик выкручивается ключом и осматривается на предмет механических повреждений. Далее следует проверять сопротивление и общую работоспособность.

Для этого потребуется мультиметр, электронный термометр, электронагреватель или чайник для подогрева воды. Сняв датчик с машины, проверку ДТОЖ можно осуществить двумя способами.

Чтобы проверить датчик при помощи нагрева:

сначала термометр ставится в чайник с холодной водой;
затем к датчику присоединяется мультиметр, включается режим замера сопротивления;
теперь сам датчик помещается в чайник;

Далее показания сопротивления фиксируются. Сначала замеры делаются для холодной воды, затем нужно начать нагрев воды. Параллельно фиксируются показания сопротивления при нагреве до 10, 15, 20 градусов Цельсия и выше.

Второй способ проверки ДТОЖ быстрый и простой, однако, менее точный. Термометр для диагностики не нужен. С учетом того, что вода кипит при 100 градусах, то есть температура выше не поднимается, данную отметку можно использовать в качестве контрольной точки.

Остается только поместить датчик температуры ОЖ в кипящую воду и замерить сопротивление датчика тестером-мультиметром. Нормой считается показатель, когда при нагреве жидкости до 100 градусов Цельсия датчик показывает среднее сопротивление 175-178 Ом.

Однако, важно учитывать и то, что во время кипения температура может быть не 100, а 96-98 градусов. Другими словами, есть небольшая погрешность. Принимая во внимание такую поправку, нормальными можно считать показания по сопротивлению датчика на отметке 195-210 Ом.

В любом случае, сравнение полученных данных с таблицей сопротивления ДТОЖ позволяет четко определить, если проблемы с датчиком и работоспособностью терморезистора датчика температуры охлаждающей жидкости.

Подведем итоги

Как видно, датчик температуры двигателя является таким элементом, который не только измеряет температуру для уведомления водителя о перегреве, но и тесно взаимодействует с ЭСУД автомобиля и самой системой охлаждения.

В зависимости от показаний ДТОЖ, блок управления корректирует топливно-воздушную смесь, управляет оборотами двигателя и зажиганием. Также показания датчика инициируют включение вентилятора охлаждения двигателя и т.д.

По результатам данной проверки датчика температуры мотора принимается решение о замене данного элемента или поиске других проблем, которые могут быть причиной перегрева или сбоев в работе ДВС.

В системе охлаждения мотора воздух: симптомы завоздушивания, причины образования воздушной пробки. Как развоздушить систему охлаждения двигателя.

Антифриз закипает и бурлит в расширительном бачке. Причины закипания тосола или антифриза, основные неисправности, диагностика неполадок, рекомендации.

Как проверить систему охлаждения двигателя автомобиля на герметичность и работоспособность всех компонентов. Диагностика помпы, термостата, патрубков и т.д.

Устройство и принцип работы элемента. Конструктивные особенности и виды терморегуляторов. Рекомендации по выявлению неисправностей, замена термостата.

Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.

Что такое охлаждающая жидкость для двигателя: назначение и особенности, отличия. Как выбрать ОЖ, как разбавлять концнтрат антифриза, смешивание антифризов.

Лада Приора Седан «Барни» › Бортжурнал › 67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)?

Все чаще возникают вопросы по охлаждению двигателя.
У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.
Самый частый ответ — «смени ТЕРМОСТАТ!», многие плюсуют, многие соглашаются.

Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!
Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!
В моем понятии:
ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.

Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.

Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.

Делается это просто.
Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.

Возьмем мой случай.

Температура — 73 градуса по компу, сопротивление — 402 Ом.
По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром «Этот трогать на нагрев» — холоднотеплый.
Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.
Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!

«В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной»

Итог;
Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.

Напоминаю.
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с «отрицательным температурным коэффициентом» — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

Характеристи датчика
При повышении температуры сопротивление датчика уменьшается, см. таблицу:
Температура (°C) Сопротивление датчика (ом)
100 177
90 241
80 332
70 467
60 667
50 973
45 1188
40 1459
35 1802
30 2238
25 2796
20 3520
15 4450
10 5670
5 7280
0 9420
-4 12300
-10 16180
-15 21450
-20 28680
-30 52700
-40 100700

Установлен
Датчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.
Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

По поиску забил «термостат Приора» и вижу картинку своей машинки

Как проверить указатель температуры охлаждающей жидкости на работоспособность?

11 января 2017 Категория: Обслуживание и ремонт

Контролировать температуру охлаждающей жидкости очень важно для того, чтобы сохранить работоспособность автомобиля. Неверные показания приборов могут сбить с толку водителя, из-за чего он может случайно перегреть или, напротив, недостаточно прогреть двигатель, что также может привести к массе неполадок и весьма дорогому ремонту.

Бывают случаи, когда из-под капота уже начинает идти пар, а показатель температуры все еще находится на «синей» зоне, свидетельствующей о непрогретости мотора!

Работа двигателя при низких температурах также не пойдет ему на пользу. Поэтому многие автомобилисты задаются вопросом: как проверить указатель температуры охлаждающей жидкости, а также, что делать в случае его неисправности? В этой статье мы поставим точку над этим вопросом.

Неисправен указатель или все же датчик температуры?

В этом вопросе существует один небольшой, но очень коварный нюанс. Дело в том, что выйти из строя может как сам указатель, так и датчик температуры. В первом случае водитель лишь получает недостоверные показания приборов, что в большинстве случаев при хорошем состоянии автомобиля и отсутствии в нем неисправностей не приводит к серьезным последствиям, однако и является достаточно неприятной поломкой.

Однако если ломается ДТОЖ, то последствия могут быть куда плачевнее. А все дело в том, что современные автомобили «напичканы» электроникой, которая призвана защитить автомобиль от возможных поломок. Работа всей этой электроники основана на датчиках, и именно данные получаемые от них являются основой для формирования сигналов управляющим механизмам, которые корректируют работу узлов автомобиля.

Если бортовой компьютер принимает неверные данные с них, то в результате неправильно регулирует работу узлов автомобиля, что может привести к крайне неприятным последствиям. Поэтому, если у вас возникли проблемы с показателями температуры двигателя, то в первую очередь нужно определиться, дело в указателе температуры или все-таки в датчике.

Проверка указателя температуры охлаждающей жидкости

Итак, как проверить указатель температуры охлаждающей жидкости? Для начала заглушите двигатель и подождите, пока он остынет. Отключите разъем, к которому присоединяется датчик температуры ОЖ, и соедините его с резистором сопротивлением в 100 Ом.

Далее необходимо включить зажигание. Правильно функционирующий указатель покажет температуру в 90 градусов. Если прибор показывает неправильную температуру или показания вообще отсутствуют, то неполадка кроется в проводке или самом указателе.

Вероятнее всего, где-то произошло замыкание или обрыв электросети автомобиля, из-за чего при правильной работе датчика температуры на приборной панели демонстрируются неверные данные.

Проверьте изоляцию проводов, идущих от датчика к приборной панели и бортовому компьютеру, поврежденные провода следует заменить или, на худой конец, восстановить. Если вся проводка находится в хорошем состоянии, но указатель температуры работает некорректно, то дело именно в нем, следует произвести замену указателя.

Полезное видео, проверка указателя температуры двигателя, обязательно смотрим:

Как определить неисправность ДТОЖ?

Если же указатель функционирует правильно и проводка цела, включите датчик обратно в цепь, заведите мотор и прогрейте его в штатном режиме. Если при этом на указателе сохраняются показания не соответствующие нормальным значениям, или стрелка указателя даже не сдвинулась с места, то неполадка кроется именно в датчике. В данном случае необходимо его попросту заменить.

Кстати о признаках неисправности датчика температуры охлаждающей жидкости можете ознакомиться, перейдя по этой ссылке, также прочитав данный материал, вы более подробно узнаете о его методах проверки на работоспособность, а также его роли в двигателе автомобиля.

Еще один способ проверки датчика температуры

Существует еще один способ проверки датчика, ваши действия должны заключаться в следующем. В первую очередь нужно отключить отрицательную клемму с аккумуляторной батареи автомобиля, слить с мотора антифриз, чтобы жидкость не пролилась после снятия датчика.

Далее нужно снять датчик с двигателя и протестировать его омметром. Один контакт необходимо прикрепить к контакту датчика. Вторая клемма прибора должна быть замкнута на корпусе ДТОЖ. Показания омметра при нормальной температуре должны составлять порядка 700-800 Ом.

Попробуйте проверить датчик в иных условиях, например, погрузив его в горячую (около 70-80 градусов) воду: в таком случае сопротивление будет меньше. Также стоит проверить его в холодной воде, где сопротивление естественно увеличится. Если показания омметра при заданных температурах отличаются от нормальных значений, или не происходит уменьшение, или увеличение сопротивления при нагревании и охлаждении датчика, то проблема именно в нем — его следует заменить. В противном случае нужно искать неисправность в указателе или проводах, идущих к нему.

Это все что мы хотели сказать по вопросу о том, как проверить указатель температуры охлаждающей жидкости. Теперь вам не составит труда отличить поломку указателя температуры от неисправности самого датчика. Если при неработоспособности первого еще можно как-то ездить без серьезных последствий для двигателя, то дальнейшая эксплуатация авто при неисправности ДТОЖ абсолютна противопоказана. В любом случае затягивать с ремонтом не стоит, пока данная неполадка не повлекла за собой еще более серьезные последствия!

Как проверить датчик температуры охлаждающей жидкости

Это может вызвать постоянную обедненную воздушно-топливную смесь, в результате чего двигатель заглохнет или начнет работать вхолостую.
Или это может привести к постоянной богатой воздушно-топливной смеси, вызывая увеличение выбросов и расхода топлива.
На современных автомобилях плохой датчик ECT нарушит синхронизацию зажигания.
На некоторых моделях автомобилей неисправный датчик ECT (температуры) может также испортить трансмиссию, вентилятор охлаждения и указатель температуры.

Инструменты и предметы, которые вам понадобятся

Цифровой мультиметр
Кухонный термометр
Гаечный ключ (трещотка и набор торцевых головок, если вам нужно удалить компоненты)
Бумага и карандаш

Найдите датчик температуры охлаждающей жидкости

Откройте капот вашего автомобиля,чтобы найти датчик охлаждающей жидкости.

В зависимости от модели вашего автомобиля, вы можете найти его, установленный на головке цилиндров или впускном коллекторе. Тем не менее, одно из наиболее распространенных мест – на корпусе термостата или рядом с ним. Вы можете найти корпус термостата, следуя за верхним шлангом радиатора, который соединяется с корпусом термостата на стороне двигателя.
Ищите большую гайку с электрическим разъемом сверху и два электрических провода, идущие от разъема – на большинстве современных транспортных средств – или один провод – на старых моделях автомобилей.
Некоторые ECT скрыты под впускным коллектором, особенно на больших грузовиках.

Используйте цифровой мультиметр для проверки вашего датчика температуры охлаждающей жидкости.

Признаки неисправности датчика температуры охлаждающей жидкости

Тест измерителя температуры охлаждающей жидкости

Теперь, когда вы установили ECT на своем автомобиле, вы готовы его проверить.

Отсоедините электрический разъем датчика.
Получите значения нагрева поверхности двигателя, используя инфракрасный термометр или подходящий термометр для приготовления пищи. Измерьте температуру двигателя в месте рядом с ECT.

Прежде чем перейти к следующему шагу, давайте на секунду отвлечемся сюда:

Проверка датчика температуры охлаждающей жидкости

Хорошо, теперь давайте перейдем к следующему шагу.

Запишите показания температуры.

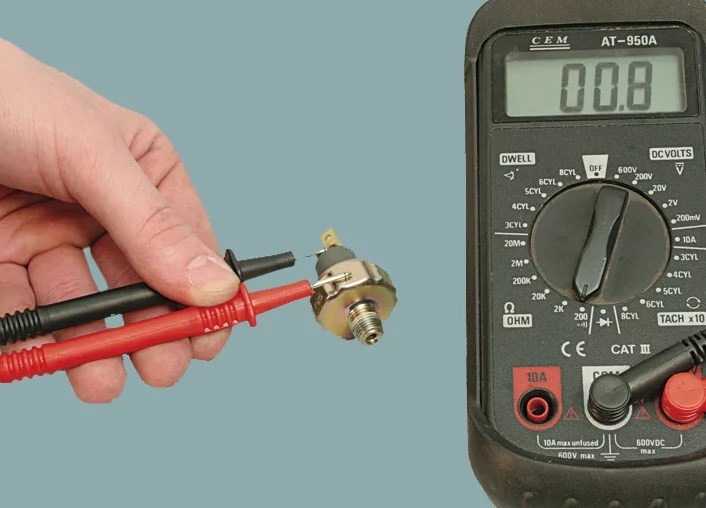

Проверка датчика температуры охлаждающей жидкости мультиметром

Теперь с помощью омметра или мультиметра измерьте значение сопротивления измерителя температуры охлаждающей жидкости, подключив один из выводов расходомера к одной из клемм на электрическом разъеме измерителя, а другой провод к другой клемме на электрическом разъеме ECT.

Проверьте в руководстве по ремонту автомобиля правильное значение сопротивления для вашего ECT. Однако не во всех руководствах по обслуживанию есть эта информация.

Теперь вы собираетесь сделать ещё один тест

На этот раз запустите двигатель и дайте ему поработать на холостом ходу.
Установите коробку передач на нейтраль и включите стояночные тормоза.
Подождите примерно одну-две минуты и измерьте температуру двигателя и сопротивление измерителя, как вы делали раньше.
Запишите эту новую пару значений.
Не выключая двигатель, подождите примерно одну-две минуты и повторите эту процедуру еще раз.
Сделайте еще одну пару чтений через одну-две минуты снова, всегда отмечая значения.
Затем выключите двигатель.

Проверка ваших показаний

Неисправности датчика температуры охлаждающей жидкости

Когда вы должны заменить датчик?

Независимо от того, получили ли вы необычные показания или нет, убедитесь, что проводка и электрический разъем не имеют коррозии. Если один или несколько проводов имеют признаки повреждения, отремонтируйте их. Удалите коррозию с электрического разъема датчика, используя очиститель электрических контактов, и при необходимости повторите тест.
Если сопротивление ECT не изменилось при повышении температуры двигателя, замените устройство.
Если ваш измеритель регистрирует только бесконечное сопротивление, он имеет разорванный внутренний контакт, и вам необходимо заменить его.
Если датчик регистрирует только нулевое сопротивление, внутренние контакты замкнуты. Заменить его.

Как проверить исправность датчика температуры охлаждающей жидкости

Поделиться статьёй:

Как проверить датчик температуры охлаждающей жидкости мультиметром, не снимая с машины

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Проверка снятого ДТОЖ

Для более точной проверки рекомендуется демонтировать устройство с автомобиля. Для этого необходимо дать остыть мотору, а после слить охлаждающую жидкость из системы.

Для снятия потребуется только ключ на «19» (20, 21, 22), с помощью которого можно выкрутить датчик и снять его вместе с кольцом.

На этом же этапе стоит оценить состояние самого устройства, его резьбы, провести чистку и смазать ее.

Эти же операции можно сделать и по отношению к самому датчику. После завершения демонтажа можно переходить непосредственно к работе.

Проверка с термометром

После демонтажа можно сделать проверку с помощью термометра. Такой вариант дает наиболее точные сведения, поэтому рекомендуется для большинства случаев.

Алгоритм действий такой:

Подготовьте сосуд и налейте в него воду.
Используйте кипятильник для нагрева воды.
Подготовьте мультиметр для измерений.
Опустите чувствительный элемент датчика в жидкость.
Обеспечьте возможность подключения мультиметра к контактам.
Установите в воду термометр для контроля температуры. Лучше использовать электронный вариант, обеспечивающий более максимальную точность.
Подогревайте воду и делайте измерения для разных температур, к примеру, от +5 градусов Цельсия и выше с шагом в «5».
Заполните таблицу, в которой будут параметры сопротивления по отношению к устанавливаемой температуре.
Сверьте со сведениями, которые приводятся в мануале к автомобилю.

Конечно, в процессе измерения могут иметь место неточности. Погрешность зависит от нескольких факторов: условий работы и особенностей определенного ДТОЖ. В частности, даже в устройствах одной модели параметр сопротивления может отличаться.

Без термометра

При желании можно сделать проверки без применения измерителя температуры воды.

В данном способе можно действовать по рассмотренному выше принципу, но с небольшими ограничениями.

Общий алгоритм такой:

Закипятите воду.
Установите в нее чувствительный элемент ДТОЖ.
Замерьте сопротивление на выводах.

При температуре около 100 градусов Цельсия сопротивление должно быть около 177 Ом. Но здесь нужно учитывать возможные погрешности.

В частности, на момент проведения измерений температура может измениться в меньшую сторону.

Минус метода в том, что проверка выполняется только при одной температурной точке.

Признаки неисправности

Для принятия мер по контролю датчика температуры ОЖ требуется вовремя определить проблемы в этом узле.

Но стоит учесть, что рассмотренные ниже признаки могут свидетельствовать и о других неисправностях силового агрегата.

Вот почему для получения точного результата может потребоваться дополнительная диагностика.

Также важно понимать, какое участие ДТОЖ принимает в работе мотора:

Информирует водителя в реальном времени об температуре охлаждающей жидкости.
При достижении мотором порогового значения температуры ЭБУ, получив информацию от датчика ОЖ, включает вентилятор принудительного охлаждения, как правило, это около 100 0С.
Участвует в процессе увеличения оборотов холостого хода за счет обогащения топливо-воздушной смеси на холодном двигателе.
При движении автомобиля ЭБУ формирует общую информацию об работе всех систем на основании полученных данных от датчиков и основываясь на эти данные формирует правильную топливо-воздушную смесь. Датчик температуры ОЖ тоже учувствует в этом процессе.

Первичные симптомы поломки:

Зажигание лампочки «Check Engine» на приборной панели. Для получения более точной информации лучше сканировать ЭБУ и посмотреть ошибки, к примеру, через автосканер ELM327 подключенный к смартфону. Коды ошибок смотрите дальше.
Двигатель заводится и сразу глохнет.
Сбои в работе вентилятора в радиаторе. Неисправность может проявлять себя отказом включения в случае нагрева или работе даже после остывания мотора. При выключении ДТОЖ электронный узел управления машины воспринимает проблему как обрыв и включает вентилятор.
Появление из выхлопной трубы темного или серо-черного дыма.
Увеличение «прожорливости» машины. Это объясняется тем, что на ЭБУ подаются неправильные сведения. Соответственно, «мозги» машины не могут определить объем необходимой смести для поддержания оптимального температурного режима.
Протечка антифриза из-под корпуса ДТОЖ. Такую проблему можно определить при визуальном осмотре.
Глохнет разогретый мотор. Проблема может возникнуть при достижении максимальной температуры. При этом тип залитой ОЖ не имеет значения.
Не работает указатель нагрева силового узла на приборной панели.
Сбои в работе двигателя. Проблема может проявиться остановкой при низких оборотах, трудностях с пуском зимой, колебаниями при работе на ХХ и т. д.
Закипание ОЖ, но при этом на панели приборов отображается температурный режим в пределах нормы.
Увеличение времени нагрева двигателя и т. д.

Рассмотренные выше проблемы могут иметь место по одной или в комплексе, но в большинстве случаев они свидетельствуют о неисправности силового узла. При этом датчик температуры антифриза не всегда является основной причиной неисправности.

Как работает датчик температуры в автомобиле

Прибор работает по принципу термического полупроводника, уровень сопротивления которого меняется в зависимости от температуры антифриза в системе. Конструктивно прибор имеет вид продолговатого цилиндрического устройства, которое состоит из металлического корпуса с резьбой, термочувствительного элемента, пластикового электрического разъема с контактами и термочувствительного устройства (термистора) с проводами.

Функционирование устройства выглядит следующим образом:

Прибор имеет два чувствительных элемента – внешний (электрический) и внутренний (термический). Внутренний элемент – полупроводник-термистор, который вкручивается в систему охлаждения и контактирует с антифризом. Внешний элемент – два электрических контакта, которые через разъем (его часто называют фишкой) и провода подключаются к ЭБУ автомобиля. Друг с другом чувствительные элементы соединяются с помощью электрических проводов.
На устройство подается стабильный уровень электрического тока. Ообычно это 5 вольт, хотя некоторые современные авто могут иметь напряжение в 12 или 24 вольт. Термочувствительный элемент-полупроводник имеет отрицательный температурный коэффициент. Поэтому что при увеличении температуры внешней среды (в нашем случае это антифриз) электрическое сопротивление устройства падает, а при понижении температуры – повышается.
Благодаря изменению уровня сопротивления устройство может отслеживать уровень теплоты антифриза в охлаждающей системе. Данные с прибора анализируются электронным блоком управления автомобиля. Для отображения теплоты антифриза на современных авто ставится отдельное устройство со стрелкой на панели приборов (обычно располагается слева от спидометра).

Как ДТОЖ регулирует нагрев антифриза в системе:

При сгорании топлива в ДВС помимо механической работы генерируется большое количество тепла, которое нагревает мотор. Чтобы двигатель не раскалялся выше определенных пределов, в транспортном средстве находится антифриз, который отводит излишки тепла и охлаждает мотор.
Во время работы антифриз может нагреваться, а чем выше интенсивность работы мотора, тем выше теплота охлаждающей жидкости. Степень теплоты отслеживает ДТОЖ, который подает информацию о нагреве на электронный блок управления автомобилем.
При достижении теплоты антифриза 95-100 градусов запускаются система охлаждения (в противном случае охладитель начнет испарятся, что приведет к перегреву мотора). Для охлаждения используется вентиляторы, которые понижают теплоту охладители за счет вращения лопастей.
Многие современные автомобили оборудованы дополнительной системой охлаждения антифриза за счет регулировки шагов холостого хода. При превышении теплоты выше 95-100 градусов ЭБУ меняет количество шагов регулятора, что приводит к уменьшению уровня впрыска топлива в мотор, а антифриз начинает нагреваться меньше.

Датчик температуры ОЖ (включения вентилятора) и его предназначение

Температурный датчик или ДТОЖ представляет собой деталь, которая включается в систему охлаждения двигателя, и контролирует процесс его прогрева. Этот элемент не выводит соответствующие значения температуры на панель приборов, так как за это действие отвечает другое устройство (датчик температуры на стрелку ДУТОЖ). ДТОЖ подает сигнал на включение вентилятора для охлаждения радиатора (при температуре от 98 до 107 градусов), через который циркулирует жидкость. Именно поэтому часто в народе такое устройство еще называется датчиком вентилятора. Однако правильное его название ДТОЖ или датчик температуры охлаждающей жидкости.

Кроме включения вентилятора, ДТОЖ на Приоре выполняет еще одну очень важную функцию. Она заключается в корректировании работы двигателя за счет изменения состава топливно-воздушной смеси и установки угла опережения зажигания. Достигается это за счет соединения датчика с электронным блоком управления. На ЭБУ от ДТОЖ подается соответствующий сигнал о температуре двигателя, и в зависимости от поступающих показаний, происходит корректировка работы мотора. Выглядит это примерно следующим образом:

При пуске мотора на холодную, на ЭБУ поступает сигнал о том, что двигатель не прогрет до рабочей температуры (т.е. холодный).
Блок управления принимает решение о приготовлении ТВС в определенной пропорции. Для этого подается сигнал на регулятор холостого хода, который открывает клапан ХХ на соответствующее расстояние (определенное количество шагов), что приводит к увеличению оборотов коленчатого вала. Для быстрого прогрева мотора происходит подача большего топлива через форсунки, а также корректируется угол зажигания.
Когда температура ОЖ поднимается до определенного значения, снижаются обороты двигателя и корректируется состав смеси.

Если на карбюраторных автомобилях используются только датчики температуры жидкости для вывода информации на приборную панель, и они не влияют на работу двигателя, то на современных инжекторных моторах устанавливаются два типа устройств. При неисправном датчике ОЖ двигатель чаще всего заводится, и он будет работать, но приготовление ТВС при этом происходит по усредненным значениям в аварийном режиме (ЭБУ в случае отсутствия сигнала от ДТОЖ принимает температуру ДВС за значение 0 градусов). При этом также включается вентилятор, который охлаждает жидкость в радиаторе, чтобы исключить вероятность перегрева мотора (так как ЭБУ не видит реальной температуры двигателя).

Характерными признаками неисправности устройства являются следующие проявления:

непредсказуемая работа вентилятора охлаждения. Если же в электрической цепи возникнет обрыв, что случается вследствие повреждения питающего провода или контактов датчика, то вентилятор будет функционировать постоянно;
плавание оборотов, так как неисправный элемент подает некорректные сигналы, в результате чего ЭБУ будет стремиться откорректировать оптимальное соотношение смеси;
загорается индикация Check Engine, свидетельствующая о неисправности двигателя.

Важно не путать датчик температуры охлаждающей жидкости на Приоре с элементом, который отвечает за вывод информации о температуре ДВС на панель приборов. Это два разных датчика, которые имеют схожий принцип работы, но отвечают за выполнение разных функций

При неисправности устройства, которое выводит значение температуры двигателя на панель приборов, не будет загораться индикация ЧЕК.

Это интересно! На Приоре ДТОЖ имеет два контакта, а датчик на стрелку один. Принцип работы устройств одинаковый, а разница между ними лишь в том, что на ДТОЖ сопротивление измеряется между выводами, а на указательном устройстве — между корпусом и контактом.

Принцип работы датчика

Блок управления автомобилем отправляет регулируемое напряжение (9-вольтовое) непосредственно в датчик указателя температуры охлаждающей жидкости. В зависимости от падения вольтажа на контактах сигнализатора, будет падать сопротивление, что сразу же зафиксирует блок управления.

В таком случае, автомобильная компьютерная или механическая система сможет вычислить температуру двигателя, а затем (используя данные других приборов) применить справочные таблицы для выполнения корректировки приводов двигателя, т. е. изменить уровень и поступления топлива или угол опережения зажигания.

Фото — датчик температуры на приборной панели

Зависимо от года выпуска машины, а также её марки, многие автолюбители отмечают возрастание затрат топлива у двигателя. Но при этом нужно понимать, что дизель так не определишь (УАЗ, ПАЗ и прочие). Если у Вас механика, а не компьютерная система управления, то вот сигналы того, что нужно купить новый датчик температуры охлаждающей жидкости:

Автомобиль стал потреблять топлива больше, чем обычно;
Когда машина заводится, и двигатель достигает своей максимальной температуры, он глохнет;
Появились проблемы с запуском;
Из трубы глушителя выходит черный дым.

Рассмотрим, как осуществляется замена датчика температуры охлаждающей жидкости типа G62 на автомобиле Kia Sportage с двигателем объемом 2 литра. Аналогичная инструкция также пригодится при ремонте Acura, BMW, Buick, Chevrolet, Ford, Toyota, Volkswagen, Ваз 2110/2112 инжектор, Рено Гранд Сценик и прочих.

Чтобы добраться к датчику, Вам нужно снять воздуховод, который охлаждает корпус воздушного фильтра и присоединяется к радиатору при помощи двух болтовых соединений и шланга подачи воздуха. Открутите болты и снимите хомут, аккуратно достаньте всю систему. Отключите от датчика электрические провода, чтобы корректно провести замеры сопротивления. Установите мультиметр на режим омметра и задайте значение в 1000 Ом. Подключите контакты устройства к положительному и отрицательному контактам. Нормальное сопротивление должно быть в пределах 2700 Ом при выключенном моторе. Для проверки датчика при включенном движке, нужно убрать тестер подальше от вращающихся частей авто;
Фото — проверка датчика мультиметром
Убедившись, что датчику температуры необходим ремонт, нужно отсоединить его от двигателя. Чтобы продолжить снятие, Вы должны предварительно слить антифризную жидкость из радиатора при помощи сливного клапана. После проверить еще раз радиатор и контакты датчика и открутить регулирующий болт как на фото;
Фото — снятие датчика
Сборка производится в обратной форме. Нужно помнить, что практически основная характеристика датчика температуры охлаждающей жидкости – это материал шайбы. Если шайба медная, то резьбу сигнализатора не нужно обрабатывать герметиком, в противном случае обязательно смажьте устройство.
Фото — медный температурный датчик

Проверка электроцепи

Не всегда сбои в работе системы охлаждающего контура связаны с неисправными датчиками, в 70 % случаев проблема в нарушении целостности проводов. На Калине часто страдает колодка, тонкий пластик на входе в колодку перегнивает и трескается. После отключения колодок от датчиков, перед демонтажем последних всегда проверяется пропускная способность цепей.

Отключается зажигание, с датчика снимается колодка.
Щуп тестера (мультиметра) присоединяется на выход «В» колодки, второй щуп тестера располагается на массу.
Включается зажигание.
На мониторе должно отобразиться напряжение в диапазоне 4.8–5.2 В. это показатели целостной цепи.
Аналогично проверяется работоспособность цепи по сопротивлению. Щуп тестера присоединяется к выводу «А» на колодке, второй — к массе авто. Рабочая цепь покажет сопротивление меньше 1 Ом.

Если напряжение не соответствует рабочему, то цепь проверяется на обрыв. Щуп тестера соединяется с выводом «В» на колодке и выводом «39» на контроллере, если напряжение в норме, значит неисправность в контрольном блоке.

Контур охлаждения двигателя Лада Калина оснащается двумя датчиками температуры, от правильной работы которых зависит производительность мотора и его срок эксплуатации. Провести диагностику и замену контролирующих элементов можно самостоятельно, понадобится около часа времени и немного сноровки.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

По какому принципу работает датчик указателя температуры двигателя на Приоре и как проверить его исправность (подробное описание процесса проверки)

Если стрелочный указатель температуры двигателя на панели приборов перестает функционировать, то первым делом стоит проверить исправность датчика. Принцип работы этого элемента заключается на изменении сопротивления цепи, что приводит к падению напряжения. Когда водитель включает зажигание, стрелка на указателе поднимается на определенное значение, соответствующее температуре охлаждающей жидкости в системе. Если мотор не прогрет, то при включении зажигания стрелка будет находиться в начальном положении, и по мере прогрева, будет постепенно подниматься.

В основе принципа работы изделия лежит термистор (терморезистор), представляющий собой полупроводниковый элемент, у которого изменяется сопротивление в зависимости от температуры. Если снижается сопротивление, то падает напряжение, но при этом возрастает сила тока в цепи. По изменению силы тока происходит перемещение стрелочного указателя, отображающего температуру двигателя. Как устроен датчик указателя температуры в разрезанном виде, показано на фото ниже.

Принцип работы такого датчика заключается в выполнении следующих функций:

Элемент соединятся посредством одного провода с указателем температуры.
На указателе расположены две катушки, между которыми находится подвижный якорь с постоянным магнитом.
Якорь соединен со стрелкой, которая изменяет свое положение в зависимости от изменения сопротивления в цепи.
На одну катушку указателя подведен положительный контакт, а на вторую (провод от датчика) отрицательный.
Когда двигатель прогревается, меняется сопротивление резистора, что приводит к изменению силы тока в цепи.
В зависимости от величины тока, происходит соответствующее отклонение стрелочного указателя на определенное значение.

Между катушками создается магнитное поле, которое и влияет на величину отклонения стрелки прибора. Если сравнивать принцип работы такого устройства с ДТОЖ, то между ними имеется отличие, но суть одна и та же. По схеме ниже можно подробнее разобраться с принципом работы устройства.

Когда датчик выходит из строя, нарушается контакт, что приводит к обрыву цепи. Убедиться в том, что неисправен датчик, а не подведенный к нему провод достаточно просто. Для этого следует отсоединить фишку от датчика, и присоединить ее к блоку двигателя. Включить зажигание, и если стрелка изменит свое положение (будет показывать максимальное значение), то это свидетельствует о неисправности полупроводникового элемента (ДУТОЖ подлежит замене). Это самый простой и эффективный способ проверки ДУТОЖ и контакта устройства. Чтобы проверить устройство на корректность работы, нужно снять его с автомобиля, и присоединить щупы мультиметра (один к выводному контакту, а второй к металлической части корпуса). При комнатной температуре сопротивление должно составлять 1,5-1,7 кОм. Если опустить датчик в горячую воду, то сопротивление должно уменьшаться, а при остывании наоборот, увеличиваться.

Что делать в случае поломки датчика температуры охлаждающей жидкости?

Как правило, попытки починить датчик своими руками не приводят к восстановлению его работоспособности – он весьма мал и собран из довольно маленьких деталей. Поэтому в случае его неисправности рекомендуется замена датчика.

Если после замены ДТОЖ вышеописанные проблемы остались, то вам стоит обратиться в автосервис для более глубокой диагностики неисправностей вашего транспортного средства. Вполне возможно, что дело совсем не в нем. Но автомобилисту (особенно владеющему современным автомобилем) следует иметь в своем распоряжении запасной комплект датчиков на свой автомобиль. Они регулируют работу узлов и агрегатов автомобиля, поэтому выход из строя одного из них может привести к весьма разнообразным проблемам, возникающим при эксплуатации автомобиля.

Новые статьи

Реле щелкает, но стартер не крутит – машина не заводится? Причины такого явления
Причины вибрации в салоне автомобиля на холостом ходу

Предыдущие статьи

Двигатель подтраивает на холостых оборотах? Шесть причин такого явления
Стартер крутит, но не схватывает, машина не заводится: 5 причин такого явления

Рено Логан

На Рено Логан можно использовать много видов ДТОЖ, к примеру, MEAT & DORIA 82187, JP GROUP 1293102400, Vernet WS2602 и другие.

Оригиналы:

12-RENAULT-7700101968 (контакты «треугольник) – стоит на 8 клапанных моторах до 2012 года.

12-RENAULT-226307034R – после 2012 года (контакты в ряд).

Все они подходят для моторов K4M и K7M, места их расположения разняться.

Так на K4M (8 клапанов) измеритель температуры установлен в корпусе водораспределителя (в блоке цилиндров). Он один, передает информацию на панель приборов и работает совместно с ЭБУ.

На двигателе K7M в заднем торце головки блока цилиндров.

На корпусе колодки нанесены обозначения трех выводов «А», «В1» и «В2». Замера рабочего напряжения, как и в случае выше, проводится при включенном зажигании между выводом «В1» и массой. Норма – от 4,8 до 5,2 В.

Если напряжение к колодке не поступает, отсоединяем жгут проводов от ЭБУ и тестером проверяем проводку на обрыв цепи. Замеры делаем между «В1» и выводом «13» ЭБУ.

Если цепь рабочая, значит вышел из строя блок управления.

Переводим тестер в режим «Замер сопротивления» и проверяем на обрыв цепь «массы» датчика между выводом «В2» и корпусом машины (двигателя).

Показания в менее 1 Ом указывают на исправность цепи. Если прибор показал бесконечность, то между выводами «73» ЭБУ и «В2» колодки обрыв.

Дальше, сели не хотите снимать датчик температуры ОЖ с двигателя, с помощью тестера замерьте показания сопротивления на прогретом и холодном моторе между выводами датчика «В1» и «В2».

Нормативные данные показаны в таблице 4.

Температура, 0С	Сопротивление, Ом
120	105
110	135
90	240 (+/ — 30)
80	335 (+/ — 35)
50	810
25	2050
20	3500 (+/ — 500)
4	7500 (+/ — 500)

Чтобы дальше проверить устройство, можно воспользоваться одним из рассмотренных выше способов.

Для большей надежности желательно демонтировать девайс, для используйте головку на 21.

На что влияет ДТОЖ

С помощью сигналов, посылаемых данным устройством, электронный блок управления создает команды, которые управляют большим количеством приборов. К примеру, на ЭБУ пришли данные о том, что у охлаждающей жидкости низкая температура, значит, система проведет перерасчет времени впрыска горючего в цилиндры в сторону повышения. В результате работа двигателя на холостом ходу станет стабильнее. Однако при этом увеличивается температура мотора, следовательно, блок управления будет выдавать обедненную рабочую смесь.

С другой стороны, если возникли какие-либо неполадки у температурного датчика охлаждающей жидкости, то на ЭБУ начнут приходить ошибочные данные и топливная смесь станет чересчур обогащенной. При этом значительно увеличивается расход бензина и происходит сильное загрязнение окружающей среды. На свечах моментально появляется сухой черный нагар, и они могут стать неисправными.

Мотор может перестать работать, если во время пуска будет недостаточное число оборотов. Избежать такой неприятности можно с помощью уплывающей команды от электронного блока управления на увеличение количества оборотов. В момент запуска, чтобы поддержать управляемость, необходимо держать клапан рециркуляции закрытым. Так продолжать, пока система не окажется в режиме рабочей температуры.

При наличии признаков неисправности ДТОЖ мотор автомобиля начнет вести себя неустойчиво, обороты начнут «плавать». Есть большая вероятность того, что двигатель остановится. При этом от стабильно работающего ДТ охлаждающей жидкости зависит также угол зажигания. Данная величина регулируется системой при помощи определенных регламентов, что позволяет снизить количество вредных выбросов до того, как двигатель прогреется до рабочей температуры.

Зажигание при этом влияет на объем расходуемого бензина, на мощность и тягу движка. Фильтр на основе активированного угля, улавливающий топливные пары, начнет продув только после того, как силовой агрегат полностью прогреется. При этом нет и блокировки муфты гидротрансформатора в АКПП до тех пор, пока мотор не прогреется полностью. Такая система позволяет сохранять наиболее приемлемую управляемость.

ДТ способствует запуску вентилятора в системе охлаждения машины, что позволяет гораздо быстрее снизить температуру жидкости. В некоторых транспортных средствах для того, чтобы включить охлаждение в принудительном порядке, используют отдельное устройство. В автомобилях без такого устройства все функции возлагаются на ДТ охлаждающей жидкости.

Как проверить датчик температуры с помощью мультиметра (8 шагов)

Ваш автомобиль перегревается?

Указатель температуры на приборной панели застрял на холодном или горячем?

Кроме того, вы испытываете плохую работу автомобиля на холостом ходу и трудности с запуском двигателя?

Если ваш ответ на эти вопросы положительный, то причиной может быть ваш датчик температуры, и вам необходимо провести его тесты, чтобы определить, нужно ли его менять или нет.

Не теряя времени, приступим.

Что такое датчик температуры?

Датчик температуры или датчик температуры охлаждающей жидкости — это компонент автомобиля, который измеряет температуру в двигателе.

При измерении температуры датчик охлаждающей жидкости посылает сигнал «горячая» или «холодная» на блок управления двигателем (ECU), и ECU использует эти сигналы для выполнения нескольких действий.

ЭБУ использует данные датчика температуры для правильной регулировки впрыска топлива и опережения зажигания.

В некоторых автомобилях данные датчика температуры также используются для включения и выключения вентилятора охлаждения двигателя или передаются на датчик на приборной панели автомобиля.

Признаки неисправности датчика температуры

Из-за того, какую роль датчик температуры охлаждающей жидкости играет в двигателе и как он влияет на функции ЭБУ, признаки неисправности датчика легко определить.

Перегрев автомобиля

Неисправный датчик температуры может посылать на ЭБУ постоянный горячий сигнал, а это означает, что когда двигатель нуждается в охлаждении, ЭБУ не реагирует должным образом и вентилятор никогда не включается.

Двигатель продолжает нагреваться до перегрева, что может привести к пожару.

Плохое опережение зажигания

Как упоминалось ранее, ECU также использует данные датчика температуры для определения времени зажигания.

Это означает, что при неисправности датчика температуры запуск двигателя будет затруднен из-за неправильного опережения зажигания.

Неправильный впрыск топлива

Неисправный датчик температуры вызывает плохой впрыск топлива в двигатель, что приводит к целому ряду других симптомов.

Они варьируются от черного дыма, выходящего из выхлопной трубы, до низкого пробега автомобиля, плохой работы двигателя на холостом ходу и общей плохой работы двигателя.

Сохранение этих условий в течение длительного времени может привести к повреждению двигателя.

Инструменты для проверки датчика температуры

Существует два метода проверки датчика температуры охлаждающей жидкости, и эти методы имеют свои специальные инструменты и оборудование.

Для проверки датчика температуры вам потребуется:

Мультиметр
Горячая и холодная вода

Как проверить датчик температуры с помощью мультиметра

Настройте мультиметр на постоянное напряжение, выньте датчик температуры из автомобиля, поместите красный щуп на крайний правый контакт , и поместите черный щуп на крайний левый терминал. Опустите датчик в горячую и холодную воду и проверьте показания напряжения на мультиметре.

Это основной процесс проверки термометра с помощью мультиметра, но это еще не все.

Найдите датчик температуры

Датчик температуры обычно представляет собой небольшое черное устройство, расположенное рядом с корпусом термостата.

Чтобы найти корпус термостата, следуйте по шлангу, идущему от радиатора к двигателю.

На конце этого шланга находится корпус термостата, а рядом с ним обычно находится датчик температуры.

Эта настройка может различаться в зависимости от модели автомобиля, но остается более распространенной среди современных автомобилей.

Однако на грузовиках датчик температуры можно найти рядом с металлическим цилиндром в блоке цилиндров (впускной коллектор).

Вы должны снять эту впускную камеру, чтобы получить к ней доступ, и нанять профессионального механика — самый безопасный выбор, чтобы не повредить двигатель.

Извлеките датчик температуры

Датчик температуры подключен к двигателю через проводную клемму.

Он подключен к жгуту проводов через свои металлические клеммы, и вы просто хотите разделить эти два.

Просто отсоедините датчик от жгута проводов.

P.S: Прежде чем открывать капот автомобиля, чтобы найти и вынуть датчик температуры, убедитесь, что двигатель выключен и не работает не менее 15 минут. Это нужно для того, чтобы он вас не обжег.

После того, как вы нашли датчик температуры и сняли его с двигателя, в дело вступает мультиметр.

Расположение проводов мультиметра

Подсоедините провода мультиметра к клеммам датчика температуры.

Некоторые датчики могут иметь до 5 клемм, но убедитесь, что датчики размещены на обоих концах разъема датчика.

Использование зажимов типа «крокодил» значительно упрощает весь процесс. При подключении щупов мультиметра вы не хотите, чтобы они касались друг друга.

Просто прикрепите красный щуп к крайней правой клемме, а черный щуп к крайней левой клемме.

Погружение датчика в холодную воду

Погружение датчика в холодную и горячую воду необходимо для получения контрольной температуры для измерений.

Возьмите воду объемом около 180 мл, положите в нее кубики льда и убедитесь, что она имеет температуру около 33°F (1°C). Цифровой термостат может оказаться полезным.

Проведение измерений

Для диагностики датчика температуры необходимо проверить, выдает ли он нужное количество напряжения.

Для этого установите шкалу мультиметра на напряжение постоянного тока и запишите показания мультиметра.

Если мультиметр не дает показаний, попробуйте перенастроить щупы на клеммах.

Если показания по-прежнему отсутствуют, датчик неисправен и дальнейшие проверки выполнять не нужно.

Правильное показание мультиметра составляет около 5 вольт.

Однако это зависит от модели датчика температуры, поэтому обратитесь к руководству по эксплуатации вашего автомобиля. Если вы получите чтение, запишите его.

Погрузите датчик в горячую воду

Теперь погрузите датчик примерно в 180 мл воды при температуре кипения (212°F/100°C).

Проведение измерений

Пока мультиметр находится в режиме постоянного напряжения, проверьте показания напряжения и запишите их.

В этом тесте с кипящей водой хороший датчик температуры дает показания мультиметра около 25 вольт.

Конечно, это зависит от модели, и вы хотите обратиться к руководству по эксплуатации автомобиля или датчика температуры.

Оценка результатов

После того, как вы проведете эти тесты с холодной и горячей водой, вы сравните полученные вами измерения с требованиями для вашей конкретной модели автомобиля.

Если измерения в холодном и горячем состоянии не совпадают, датчик неисправен и его необходимо заменить.

С другой стороны, если они совпадают, датчик работает правильно, и ваши проблемы могут быть связаны с другими компонентами.

Вот видео, которое наглядно упрощает процесс запуска тестов холодной и горячей воды на датчике температуры.

Проверка проводов датчика температуры

Вы можете проверить провода датчика, используя соединительные кабели для заземления жгута проводов на ближайшую металлическую поверхность.

Включите двигатель, заземлите провода датчиков с помощью соединительного кабеля и проверьте датчик температуры на приборной панели.

Если с проводами все в порядке, датчик показывает примерно посередине между горячим и холодным.

Если вы не можете следовать по проводам, у нас есть руководство и для этого.

Заключение

Датчик температуры — это небольшой компонент, который играет очень важную роль в исправности и производительности вашего двигателя.

Если вы заметили симптомы, следуйте нашим инструкциям и используйте мультиметр для измерения напряжения на его клеммах.

Наем профессионального механика может оказаться полезным, если шаги кажутся немного сложными.

Часто задаваемые вопросы

Как узнать, сломался ли ваш термометр?

Некоторые симптомы неисправного датчика температуры включают перегрев двигателя, загорание лампочки двигателя, черный дым из выхлопной трубы, малый пробег, плохую работу двигателя на холостом ходу и трудности с запуском автомобиля.

Почему мой датчик температуры не движется?

Указатель температуры может не двигаться из-за проблем с датчиком температуры. Манометр может постоянно зависать на горячем или холодном, в зависимости от того, когда датчик был поврежден.

Как измерить сопротивление датчика температуры?

Настройте мультиметр на сопротивление, поместите щупы на клеммы датчика, желательно с помощью зажимов типа «крокодил», и проверьте показания сопротивления. Соответствующее показание зависит от модели датчика.

Есть ли у датчика температуры предохранитель?

Датчик температуры не имеет собственного предохранителя, но использует плавкий провод к комбинации приборов. Если этот предохранитель перегорел, датчик температуры не работает, и предохранитель следует заменить.

Как проверить датчик температуры с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 Share

Знаете ли вы, что датчик температуры можно проверить дома? Что ж, это все возможно благодаря цифровому мультиметру. Следовательно, вы сможете решить любые проблемы с датчиком температуры охлаждающей жидкости двигателя очень легко и просто, поскольку он поможет вам починить автомобиль быстрее, чем вы ожидали.

Устройство контроля температуры с использованием…

Пожалуйста, включите JavaScript

Устройство контроля температуры с использованием Arduino и Python Графики данных в реальном времени | Arduino Project for Free

Содержание:

Этапы тестирования датчика
- Шаг 1 – Найдите датчик температуры
- Шаг 2 – Тест датчика температуры
- Шаг 3 – Проверьте показания
Вывод

Этапы проверки датчика

Поврежденный датчик температуры двигателя может влиять на его работу различными способами. Некоторые из наиболее распространенных методов включают в себя;

В зависимости от модели вашего автомобиля неисправность датчика температуры может привести к отказу охлаждающего вентилятора, трансмиссии и датчика температуры.
Мешает установке угла опережения зажигания
Может вызывать постоянство топливной смеси, что приводит к повреждению двигателя, а также к чрезмерному расходу топлива.

Поэтому, если у вас возникли какие-либо из этих проблем, вам необходимо предпринять необходимые действия и проверить датчик температуры. Для этого вам нужно будет приобрести необходимое оборудование, чтобы иметь возможность диагностировать, какая проблема исправлена, а именно:

Цифровой мультиметр
Бумага и карандаш
Гаечный ключ

Шаг 1. Найдите датчик температуры

Чтобы найти датчик температуры, вам нужно открыть автомобиль. Большинство датчиков температуры обычно расположены близко к корпусу термостата. Однако, в зависимости от модели вашего автомобиля, вы также можете найти датчик температуры, прикрепленный к головке блока цилиндров.

Кроме того, вы также можете найти корпус термостата, отследив верхний шланг радиатора, который находится сбоку от двигателя. Следовательно, ищите огромную гайку, на которой есть электрический разъем, а также два электрических провода, которые выходят из разъема, с такой конструкцией, которая обычно встречается в современных автомобилях, в то время как у более старых моделей есть один провод от разъема. Кроме того, когда дело доходит до более крупных грузовиков, датчики обычно прячутся под впускным коллектором, что означает, что вам нужно снять впускной коллектор, чтобы получить к нему доступ.

Если у вас возникли проблемы с поиском датчика, обратитесь к руководству производителя. Вы также можете купить другой мануал своего автомобиля, если не можете найти свой мануал, чтобы получить право на проверку датчика температуры.

Шаг 2. Проверка датчика температуры

После того, как вы успешно нашли датчик температуры, вы можете с комфортом запустить тесты. Для этого с помощью мультиметра измерьте значение сопротивления датчика температуры охлаждающей жидкости, а затем подключите выводы мультиметра к одному из датчиков клеммы электрического разъема и, следовательно, другой провод к другой клемме датчика электрического разъема. .

Тем не менее, на старых автомобилях с однопроводными датчиками подсоедините провода мультиметра к клемме разъема, а также к корпусу датчика. После этого возьмите показания, отображаемые на мультиметре, и убедитесь, что вы проверили в своем ручном сценарии соответствующее значение датчика температуры. Однако вы должны знать, что не все руководства пользователя содержат эти сведения.

Большинство датчиков температуры показывают значение сопротивления 3000 Ом или более, что составляет около 55F (13C). Тем не менее, вы также можете найти в Интернете значение сопротивления для вашего датчика температуры, поскольку оно обычно зависит от марки датчика.

Кроме того, даже после определения значения сопротивления вашего датчика температуры вы должны продолжать проводить тесты, потому что поведение датчика и значение температуры, отображаемое на мультиметре, могут дать вам представление о состоянии его работы. Убедитесь, что вы записали эти показания сопротивления, как показано, так как вы будете продолжать проводить больше тестов, поэтому эти показания необходимы.

Кроме того, запустите двигатель и дайте ему поработать некоторое время на холостом ходу. Затем установите коробку передач на нейтраль, а затем включите стояночный тормоз и подождите примерно 1-2 минуты. После этого измерьте температуру вашего двигателя, а также датчик, аналогичный предыдущему тесту, а затем запишите его показания.

Без выключите двигатель автомобиля и подождите около минуты или двух, прежде чем повторить этот процесс. Кроме того, вы также должны снова записать другую пару показаний через 1-2 минуты, а затем выключить двигатель.

Шаг 3. Проверьте значения показаний

После выполнения теста и записи отображаемых значений показаний вы должны теперь продолжить и сравнить эти значения температуры и сопротивления конкретного датчика в сценарии руководства по обслуживанию вашего автомобиля.

Однако, если вы не знаете контрольные значения вашего датчика ЕСТ, вам следует убедиться, что значение сопротивления датчика равномерно снижается с повышением температуры двигателя. Это явный признак того, что на датчик охлаждающей жидкости влияет температура вашего двигателя.

Кроме того, перед падением убедитесь, что ваш двигатель прогрет до рабочей температуры около 200F (93). Тем не менее, если вы заметили, что ваш двигатель не меняется на протяжении всего чтения, ваш термостат, скорее всего, неисправен и нуждается в замене.

Итак, когда необходимо заменить датчик температуры?

Было бы лучше, если бы вы сразу заменили датчик температуры вашего автомобиля, как только заметили любой из этих признаков;

Если внутренние контакты закорочены, а датчик регистрирует только нулевое сопротивление, то в таких случаях необходима замена датчика температуры.
Если показания датчика температуры не меняются при повышении температуры двигателя.
Если один или несколько проводов повреждены, их также необходимо починить, чтобы датчик температуры работал эффективно.
Если датчик внутренней температуры имеет поврежденный внутренний контакт, его необходимо заменить.

Заключение

Прочитав эту статью, вы теперь знаете шаги, которые необходимо выполнить при проверке датчика температуры мультиметром. Кроме того, эти шаги легко выполнить, и вам потребуется совсем немного времени, чтобы вынуть датчик температуры из двигателя вашего автомобиля, как только вы убедитесь, что он неисправен.

Таким образом, благодаря информации, предоставленной выше, вам больше не придется беспокоиться о том, как проверить, работают ли ваши датчики температуры. Кроме того, вам также не нужно тратить свои с трудом заработанные деньги на наем квалифицированного специалиста для проведения теста от вашего имени.

Как проверить неисправный датчик температуры?

Как проверить неисправную термопару или термометр сопротивления?

Первым признаком неправильной работы термопары или датчика pt100 будет прибор, к которому он подключен. Показания могут оказаться ниже или выше, чем ожидалось, или прибор будет отображать код ошибки.

Приборы, подключенные к термопаре или pt100, часто
являются регулятором температуры или считывающим устройством.

Различные ошибки на контроллере будут означать разные вещи в зависимости от марки и модели. Проверьте руководство по эксплуатации вашего контроллера температуры, чтобы убедиться, что это не ошибка самого контроллера.

Проверьте, не перепутаны ли провода -ve и +ve

Если ваш датчик температуры является термометром сопротивления, замена проводов -ve и +ve не повлияет на показания.

Показания термопары изменяются, если выводы подключены неправильно.
Если провода -ve и +ve поменять местами между термопарой и прибором, то показание будет меняться в зависимости от температуры окружающей среды, т.е. показание 100°C при температуре окружающей среды 25°C будет отображаться как 75°C, если провода подключены неправильно. Убедитесь, что провод термопары -ve и провод термопары +ve правильно подключены к вашему прибору.

Проверьте наличие проблем с проводкой кабеля термопары

Неправильная разводка компенсационного кабеля

Неправильная разводка кабелей термопары может еще больше осложниться, поскольку в термопарах часто используется компенсационный кабель. Возможно, компенсационный кабель неправильно подключен к термопаре. Может показаться, что подключение к прибору правильное, но неправильное между термопарой и компенсационным кабелем. Чтобы избежать этого, убедитесь, что выводы -ve и +ve правильно совпадают по всей длине термопары, к компенсационному кабелю, к прибору.

Использование неправильного типа компенсатора

Каждый компенсационный кабель также привязан к определенному типу термопары. Для обеспечения точности вы должны использовать только компенсационный кабель того же типа, т.е. термопару типа К можно удлинить только компенсационным кабелем типа К. Иногда для удлинения термопар используются кабели других типов, такие как обычный приборный кабель или медный кабель, что также приводит к ошибкам.

Использование компенсационного кабеля в условиях высокой температуры

Последняя особенность компенсационного кабеля заключается в том, что его нельзя использовать в условиях высокой температуры. Компенсационный кабель термопары рассчитан на более низкую температуру, чем кабель термопары. Попробуйте использовать компенсационный кабель при температуре окружающей среды, чтобы уменьшить ошибки.

Проверьте наличие проблем с локальным источником тепла

Если показания термопары высокие, это может быть связано с тем, что датчик расположен слишком близко к источнику тепла. Если ваш датчик находится рядом с местным источником тепла, он может увеличить измеряемую температуру, в отличие от положения, в котором вы хотите измерять температуру.

Проверьте настройки датчика температуры

Если в вашем датчике используется датчик температуры, важно убедиться, что выход датчика и вход прибора совпадают. Чаще всего используется диапазон сигнала 4…20 мА.

Проверьте настройки контроллера температуры

Проверьте настройки входа на контроллере температуры

Например, если вы настроили контроллер температуры на вход типа S, но прикрепили датчик термопары типа B, он будет отображать неверную температуру и заставит вас поверить своему датчику был неисправен. Вам нужно будет убедиться, что вход, выбранный на контроллере, соответствует типу термопары или термометра сопротивления, подключенного к нему.

Также есть пара ошибок контроллера, указывающих на неисправность датчика температуры.

Прибор показывает: Входной сигнал выше или ниже предела (ошибка вне диапазона)

Контроллер может отображать несколько вещей, указывающих на то, что он полагает, что существует ошибка вне диапазона. Общие марки контроллеров могут показывать:

Марка	Сигнал ниже предела	Сигнал выше предела
Вершина	uuuu	nnnn
BTC Brainchild	LLEr	HLEr
Eurotherm	LLLL	HHHH
Yokogawa	uuuu	oooo

Each brand and model контроллера отличается, поэтому загляните в руководство по эксплуатации вашего контроллера температуры, чтобы узнать, как ошибка выхода за пределы диапазона будет отображаться на вашей конкретной модели.

Если у вас есть ошибка вне диапазона, входной сигнал датчика температуры выходит за ожидаемый диапазон в соответствии с настроенным входом на контроллере.

Например, если ваш контроллер настроен на вход термопары типа S, он будет ожидать небольшой диапазон мВ. Если вы затем подключите термопару типа E, термопару с гораздо более высоким диапазоном мВ, при температуре 300 ° C она покажет ошибку вне диапазона.

Прибор показывает: Ошибка обрыва датчика (обрыв цепи)

Если контроллер показывает ошибку обрыва цепи, подключение к датчику не завершено. Это может означать, что либо одна из клемм датчика не подключена к контроллеру, либо где-то в датчике имеется обрыв.

Common brands of controller could show:

Brand	Sensor Break Error
Vertex	oPen
BTC Brainchild	SbEr
Eurotherm	Sbr
Yokogawa	—

Контроллеры каждой марки и модели отличаются друг от друга, поэтому загляните в руководство к вашему терморегулятору, чтобы узнать, как ошибка обрыва датчика будет отображаться на вашей конкретной модели.

Если вы проверили правильность подключения датчика к контроллеру, но по-прежнему получаете ошибку обрыва цепи, вам необходимо отсоединить датчик и удалить его из технологического процесса для дальнейшей проверки термопары или термометра сопротивления на наличие неисправностей.

Визуальный осмотр датчика температуры

После извлечения датчиков из технологического процесса визуально проверьте наличие повреждений по длине оболочки и в точке измерения. На термопаре у вас будет измерительный переход на наконечнике, на термометре сопротивления у вас будет элемент на наконечнике, например. элемент pt100.

Если есть какие-либо разрывы по оболочке или сломан наконечник датчика, это, вероятно, является причиной неисправности. Если визуально все в порядке, вы можете проверить наличие внутренних разрывов с помощью мультиметра.

Поиск и устранение неисправностей датчиков температуры с помощью мультиметра

Проверка встроенной термопары мультиметром

Одна из проверок, которую вы можете выполнить с помощью термопары, — это закоротить провода +ve и —ve в клеммной соединительной головке, если прибор и любые компенсирующие кабели установлены правильно, прибор будет давать показания окружающей среды.

Проверка неисправной термопары с помощью мультиметра

Получите неисправную термопару и мультиметр.

Переключите мультиметр на звуковой сигнал непрерывности/символ диода/поток тока. Некоторые мультиметры будут издавать звуковой сигнал, если в цепи есть разрыв, некоторые мультиметры будут издавать звуковой сигнал, когда цепь замкнута. Узнайте, как работает ваш мультиметр.

Обозначение диода:

Два мультиметра, показывающие выбранную настройку диода/зуммера непрерывности:

Подсоедините каждую ножку термопары к мультиметру. Не имеет значения, в каком направлении находится положительная и отрицательная сторона.

После подключения термопары к мультиметру работающая термопара издаст звуковой сигнал (или не подаст звуковой сигнал, если ваш мультиметр работает наоборот). На экране отобразится сопротивление в Омах, которое может быть равно нулю. Если есть разрыв, он будет отображать OL или что-то подобное.

Если вы испытываете периодический отказ термопары, вы можете отрегулировать положение датчика и его проводов, чтобы увидеть, можно ли вызвать отказ.

Проверка неисправного термометра сопротивления с помощью мультиметра

После извлечения неисправного термометра сопротивления возьмите мультиметр и измените его на настройку Ом (Ом).

Два мультиметра, показывающих выбранную настройку сопротивления (Ом):

Затем подключите термометр сопротивления к мультиметру. Не имеет значения, в каком направлении расположены положительные и отрицательные стороны. Некоторые термометры сопротивления имеют 3 или 4 провода. Убедитесь, что вы соединяете провода одинакового цвета вместе. Например, белый и белый подключаются к одной клемме, а красный и красный подключаются к другой клемме.

Четырехпроводной термометр сопротивления, подключенный к зажимам мультиметра. Показаны бело-белый и красно-красный провода, соединенные вместе:

Если ваш термометр сопротивления подключен к мультиметру и его показания равны 0 Ом, возможна поломка датчика. Вы можете перемещать любой гибкий кабель или хвосты, чтобы попытаться вызвать любые прерывистые неисправности. В рабочем термометре сопротивления мультиметр покажет значение в омах, пример таблицы ниже:

Ohms reading at Room Temperature (20-25°C)	Resistance Thermometer Type
107.793-109.735Ω	Pt100
538.967-548.673 Ω	Pt500
1077,935-1097,347 Ом	Pt1000
~0 Ом	Сломанный датчик или не термометр сопротивления

Точность вашего термометра в помещении и зависимость от этих значений будут зависеть от точности вашего сопротивления.

Образец показаний термометра сопротивления 109,7 Ом, что соответствует температуре около 25°C:

Контактные пиковые датчики

Приведенное выше руководство предназначено для того, чтобы помочь вам определить проблемы с вашими термометрами сопротивления и термопарами. Компания Peak Sensors является экспертом в области датчиков температуры, и для решения ваших проблем с температурой достаточно связаться с нами. Мы можем помочь решить ваши проблемы с датчиками и либо отремонтировать, либо изготовить датчики на замену.

Позвоните нам: 01246 261999

Напишите нам: [email protected]

Посмотреть термопары Посмотреть термометры сопротивления Посмотреть другие ресурсы Контакты

Как проверить датчик температуры мультиметром 2022

Как проверить датчик температуры мультиметром. Чтобы ваш автомобиль или любое другое устройство прослужило долго, вам потребуется время от времени проводить точные тесты. Если ваш автомобиль перегревается, проверьте датчик температуры. Если вы хотите протестировать его и не знаете, как проверить датчик, не волнуйтесь!

Мы подготовили простое и удобное руководство, которое сэкономит ваше время и деньги. Вы можете протестировать датчик даже у себя дома, и, следуя простым шагам, вы получите желаемые результаты.

Признаки неисправности датчика температуры

внутренние контакты закорочены
поврежден внутренний контакт
датчик индикации нулевого сопротивления
перегрев устройства
поврежденные провода

Влияние поврежденного датчика на транспортное средство

Если вы не проверите и не замените неисправный датчик температуры, это повлияет на эффективность автомобиля.
Вентилятор охлаждения перестает работать
Влияет на коробку передач и указатель температуры
нарушить угол опережения зажигания
Вызывает смешивание и перерасход топлива.

Процедура проверки датчика температуры

Все, что вам нужно, это рекомендуемые инструменты с цифровым мультиметром для проверки датчика и даже его замены в домашних условиях.

Необходимые условия

Основные требования

Цифровой мультиметр
Бумага
Карандаш
Ключ

Меры безопасности

Установите автомобиль на устойчивое место.
Выньте ключ из замка зажигания, чтобы избежать несчастных случаев, таких как удары
Выключить двигатель

Подождите 15 минут, пока двигатель не остынет
Наденьте перчатки и защитное снаряжение, чтобы избежать ожогов, ударов током или других случайных происшествий.

Найдите датчик.

Найдите термостат рядом с ним: будет небольшая черная коробка, соединенная со жгутом проводов. Это датчик температуры. Расположение датчика может различаться в зависимости от:

модели автомобиля
Двигатели больших транспортных средств
Проверьте расположение датчика в руководстве по эксплуатации автомобиля или найдите онлайн-руководство по своему автомобилю.

Найдя датчик, снимите его с автомобиля. Будьте осторожны, чтобы не повредить какие-либо другие детали или жгут проводов при отсоединении датчика. Аккуратно снимите разъемы датчиков со жгута проводов и положите их на твердую поверхность.

Подключите мультиметр к датчику температуры

Возьмите мультиметр и установите его на параметр напряжения.
Подсоедините выводы мультиметра к разъемам на датчике температуры.
Втычной конец датчика температуры состоит из трех разъемов, напоминающих металлические штыри.
Подсоедините красный провод мультиметра к правому краю разъема. Возьмите черный провод и подключите его к крайнему левому разъему.
Назначение разъемов — подключение датчика к
.
Держите датчик прикрепленным к мультиметру.

Получение стандартного значения в холодной воде

(будет действовать как желаемое стандартное измерение)

Возьмите небольшую градуированную чашку, добавьте ледяной воды и наполните ее объемом до 180 мл. проверьте температуру.
Она должна быть 33 °F (1 °C).
Возьмите мультиметр и выберите параметр DC. Он отображает результаты в напряжении.
В это время датчик должен быть подключен к устройству.
Чтобы активировать его, включите кнопку питания.
После этого поместите датчик в холодную воду и наблюдайте за результатами мультиметра.
Запишите результаты.
Если вы получаете 5 вольт в холодной воде, это соответствует стандарту.
Но если показания не отображаются, датчик температуры неисправен.

Получение стандартного значения в горячей воде

(будет действовать как требуемое стандартное измерение)

Для горячего теста возьмите небольшую градуированную чашку, налейте кипяток и долейте до 180 мл.
Возьмите мультиметр и выберите параметр DC. Он отображает результаты в напряжении.
В это время датчик должен быть подключен к устройству.
Чтобы активировать его, включите кнопку питания.
После этого поместите датчик в кипящую воду и наблюдайте за результатами мультиметра.
Запишите результаты.
Если вы получаете 25 вольт в кипящей воде, она соответствует стандарту.
Но если показания не отображаются, датчик температуры неисправен.

Заключение

Мультиметр дает точные результаты. Возьмите устройство и проверьте датчик.

Как проверить датчик температуры с помощью мультиметра

Опубликовано: 13 апреля 2022 г. Сэмом Орловским

Категории Обучение

Метки Мультиметр

Неисправные манометры или датчики температуры, как правило, дают нереалистичные результаты при использовании, что приводит к дорогостоящим поездкам к механикам и ненужному техническому обслуживанию, поэтому поиск и устранение неисправностей имеет ключевое значение. Вам нужен полнофункциональный датчик температуры с первоклассной точностью.

Указатель или датчик температуры помогает поддерживать постоянную температуру для оптимальной работы двигателя.

Чтобы помочь вам пройти этапы проверки состояния вашего термометра, я описал четыре подробных способа обеспечения оптимальной работы вашего термометра.

В целом проверка и устранение проблем с датчиками температуры включает:

1. Проверка проводов и общего заземления
2. Проверка сигнала Ом от Передающего устройства
3. Проверка сигнала Ом на манометре и, наконец,
Проверка самого манометра

В этом руководстве мы рассмотрим вышеупомянутые шаги более подробно.

Вам потребуются следующие инструменты:

Цифровой мультиметр
Соединительные провода
Источник питания (1)
Термометр
Калькулятор, ручка и бумага
Автомобиль передатчика

Поиск и устранение неисправностей неисправного или внешне нормального датчика температуры

Выполните следующие действия, чтобы проверить эффективность вашего датчика температуры:-

Проверка проводов и общего заземления . Если провода не подключены должным образом или они изношены и отсоединены, датчик температуры не будет работать должным образом или даже перестанет работать. Чтобы проверить общее заземление провода, поднесите один щуп мультиметра к проводу заземления, а другой щуп подключите к проводному электрическому столбу (земле), чтобы мультиметр работал как амперметр. Он будет отображать различные значения на экране. Значение должно быть равно нулю для заземленного провода, в противном случае возникает неисправность.
Проверка сигнала Ом, поступающего от передающего устройства . Много раз вы оказывались в ситуации, когда вам нужно заменить отправляющий блок указателя температуры в вашем автомобиле. Чтобы проверить диапазон Ом, вам необходимо подключить датчик к мультиметру, убедившись, что вы правильно подключили положительные клеммы (т. е. положительный к положительному и отрицательный к отрицательному). Убедитесь, что вы получаете показания датчика в пустом и полном положениях, чтобы вы могли выбрать правильный блок датчика для вашего автомобиля. После подключения передающего блока к цифровому мультиметру в настройке Ом (вы можете выбрать 2000 Ом — вы можете поцарапать клеммы передающего блока, чтобы получить более точные показания), запишите значения или диапазон сопротивления. Знание диапазона сопротивления вашего датчика поможет вам выбрать совместимый датчик для вашего автомобиля.
Как проверить сигнал сопротивления на манометре . Чтобы измерить сопротивление, также известное как сопротивление на манометре, убедитесь, что ток не течет в блок отправителя или любой другой компонент, который вы хотели бы проверить, затем вставьте черный и красный штекеры/штепсели в COM и в напряжение omega VΩ соответственно, переключите мультиметр в режим сопротивления, обозначенный Ω, и установите высокий диапазон. Подсоедините щупы к передающему устройству или устройству, которое вы хотите протестировать (не обращайте внимания на полярность, так как сопротивление не является направленным), отрегулируйте диапазон на манометре и получите значение OL, которое часто равно 1OL.
Наконец, проверьте датчик . Это можно сделать, выполнив следующие шаги:

Отсоедините датчик температуры от передающего устройства
Переведите ключ зажигания в положение «включено»
Подсоедините провод датчика температуры к двигателю с помощью перемычек
Убедитесь, что показания указателя температуры находятся между холодным и горячим
Переведите ключ в положение «выкл.» их
Заземлите провод (перемычку), прикрепленный к клемме блока датчика рядом с двигателем.
Затем включите зажигание, не заводя автомобиль. В этот момент, если датчик температуры показывает «горячий», это означает, что в передающем устройстве есть обрыв провода, и вам следует отремонтировать датчик температуры.

Завершение

Я надеюсь, что это руководство помогло вам, возможно, теперь вам не нужно будет несколько раз обращаться к механикам, чтобы проверить или отремонтировать датчик. Вы можете сделать это самостоятельно и минимизировать расходы на свой автомобиль. (2)

Взгляните на некоторые из наших статей ниже.

Как проверить разряд батареи с помощью мультиметра
Как проверить переключатель света с помощью мультиметра
Как проверить 3-проводной датчик коленчатого вала с помощью мультиметра ://www.weforum.org/agenda/2016/08/6-sources-of-power-and-advice-on-how-to-use-it/
(2) минимизировать расходы на свой автомобиль – https:/ /tiphero.com/10-tips-to-reduce-car-costs
О Сэме Орловском
Я рано понял, что плотницкое дело было для меня огромной страстью, и я остаюсь в этой отрасли уже более 20 лет. Это дает мне уникальную возможность рассказать вам о лучших инструментах и рекомендациях. Я не только плотник, но я также люблю машины и все, что связано с электрикой. Одним из моих карьерных путей было начало работы в качестве ученика электрика, поэтому у меня также есть большой опыт работы с электротехнической продукцией и всем, что с ней связано.
Категории Обучение Метки Мультиметр
Датчик температуры охлаждающей жидкости: проверка и устранение неисправностей
В автомобиле с двигателем внутреннего сгорания двигатель обычно сильно нагревается. Это естественное следствие использования быстро происходящих взрывов топлива, смешанного с воздухом, для создания движения, приводящего в движение колеса. Это, в свою очередь, создает потребность в охлаждении двигателя, и здесь вступает в действие система охлаждения двигателя. Наиболее важной частью этой системы является охлаждающая жидкость. В прежние времена это состояло из воды, которую зимой иногда смешивали с антифризом, чтобы блок двигателя не превратился в блок льда. С развитием технологий не только отказались от простой воды в качестве первичной охлаждающей жидкости, но и были разработаны датчики для определения температуры охлаждающей жидкости.
- 1 Что такое датчик температуры охлаждающей жидкости?
- 2 Признаки неисправности датчика температуры охлаждающей жидкости
- 3 Устранение неисправности датчика
- 4 Замена неисправного датчика
Что такое датчик температуры охлаждающей жидкости?
Датчики температуры охлаждающей жидкости были разработаны для определения рабочей температуры двигателя. Короче говоря, датчик выдает небольшой заряд, который может считать блок управления двигателем. Этот заряд является результатом прохождения напряжения через внутреннее сопротивление датчика, последнее из которых снижается при повышении температуры и наоборот. Измерение влияния пониженного или повышенного сопротивления позволяет ЭБУ определить измеренную температуру. В основном он имеет ту же функцию, что и старый термометр, но для определения температуры использует сопротивление вместо ртути.
Симптомы неисправности датчика температуры охлаждающей жидкости двигателя
Существует несколько проблем, указывающих на повреждение датчика температуры охлаждающей жидкости. Среди наиболее распространенных — увеличение расхода топлива, затрудненный запуск двигателя и более высокие обороты холостого хода. Другими индикаторами могут быть черный дым, исходящий из выхлопной трубы, и не работающие вентиляторы охлаждения. Часто загорается индикатор «Check Engine». Эти проблемы вызваны неправильными показаниями, что приводит к впрыскиванию в топливную систему несоответствующего количества топлива и перегреву двигателя из-за того, что блок управления не сообщает о включении системы охлаждения. В этих случаях неисправный датчик температуры охлаждающей жидкости может привести к тому, что автомобиль вообще не заведется.
Устранение неисправности неисправного датчика
Существует несколько способов проверки неисправного датчика температуры охлаждающей жидкости. Как правило, коды ошибок OBD II от ЭБУ будут первым убедительным доказательством, указывающим на неисправность датчика температуры охлаждающей жидкости. Коды, связанные с этим диапазоном от P0115 до P0119. Если вы видите один из этих кодов или иным образом подозреваете, что датчик охлаждающей жидкости является источником ваших бед, выполните следующие действия:
- i Найдите датчик. По необходимости датчик обычно находится в передней части двигателя. Радиатор или корпус термостата — хорошее место для осмотра. При необходимости используйте свет. Если вы не можете найти датчик, обратитесь к технической документации вашего автомобиля.
- i Осмотрите проводку. Если есть проблемы с электрическими соединениями, решение может быть таким же простым, как их правильное подключение. Если разъем неправильно вставлен или кабели и провода сломаны или проржавели, это, вероятно, причина проблемы.
- i С помощью мультиметра проверьте жгут проводов датчика. Для этого отсоедините кабели, подключенные к датчику. Затем поверните ключ зажигания, не заводя двигатель. Подключите красную линию мультиметра ко второй клемме и заземлите ее с черной. Значение до 5 вольт указывает на отсутствие проблем на этом конце.
- i Используйте омметр для проверки датчика. Отсоедините проводку от датчика при выключенном зажигании. Подсоедините омметр к клеммам датчика. Измерьте сопротивление и запишите его. Подсоедините проводку. Запустите двигатель примерно на две минуты, а затем снова заглушите его. Теперь отключите все как раньше и измерьте сопротивление. Сравните это показание с показаниями холодного двигателя. Разница должна быть не менее 200 Ом. Если это не так, датчик не работает должным образом.
- i Используйте мультиметр для проверки датчика. Действуйте как с омметром и подсоедините его к датчику при выключенном зажигании. Запишите напряжение. Обычно это около 5 вольт. Снова подсоедините датчик и дайте двигателю поработать около двух минут, прежде чем выключить его. Отсоедините все и снова измерьте напряжение. После прогрева двигателя оно должно опускаться до 0,25 вольта. Отсутствие изменения напряжения указывает на неисправность датчика охлаждающей жидкости.
В случае, если вы не можете запустить двигатель, вы можете имитировать показания горячего и холодного воздуха, погрузив датчик в горячую и холодную воду. Убедитесь, что датчик достаточно водонепроницаем, и не погружайте клеммы в воду. Используйте холодную и едва кипящую воду, чтобы получить показания. При извлечении датчика убедитесь, что автомобиль выключен и ключ не находится в замке зажигания. Это поможет вам избежать поражения электрическим током.
Более точные цифры того, какие напряжения и сопротивления следует ожидать от вашего датчика температуры охлаждающей жидкости, можно найти в технической документации или в Интернете. Обратитесь к этим числам, если вы не уверены в полученных значениях.
Замена неисправного датчика
К сожалению, неисправный датчик температуры охлаждающей жидкости ремонту не подлежит и приходится покупать новый. К счастью, они не особенно дороги. Процесс замены довольно прост и может быть выполнен в домашних условиях:
- i Найдите старый датчик. Если вы уже проверили, неисправен ли он, то вы уже знаете расположение датчика температуры охлаждающей жидкости . В противном случае выполните шаг 1 в разделе по устранению неполадок.
- i Отсоедините старый датчик. Осторожно отсоедините разъем.
- i Ослабьте и снимите старый датчик. Для этого требуются соответствующие инструменты для откручивания устройства. Используйте храповик с глубоким гнездом, чтобы повернуть его против часовой стрелки, прежде чем отвинчивать его вручную.
- i Установите новый датчик. Очистите область и ввинтите новый датчик с помощью соответствующего инструмента.
