Как проверить компрессор холодильника мультиметром самому

Автор Максим На чтение 9 мин. Просмотров 485 Опубликовано 08.09.2021

Нерабочий холодильник способен сильно усложнить быт. Часто это происходит из-за поломки компрессора. Ниже мы рассмотрим, как работает это устройство и как проверить компрессор холодильника.

Содержание

1. Рейтинг лучших холодильников с надежным компрессором
2. Где находится компрессор в холодильнике
3. Принцип работы холодильника для новичка
4. Устройство поршневого компрессора
5. Устройство инверторного компрессора
6. Признаки поломки компрессора холодильника
7. Порядок проверки мультиметром
8. 14 холодильников с надежными компрессорами
9. АTLANT ХМ 4214-000
10. ATLANT ХМ 4208-000
11. ATLANT ХМ 4011-022
12. Bosch KGV36NL1AR
13. LG DoorCooling+ GA-B509CQWL
14. Samsung RT-22 HAR4DSA
15. Samsung RB-30 J3000WW
16. Hotpoint-Ariston HF 9201 B RO
17. ATLANT ХМ 4426-000 N
18. LG DoorCooling+ GA-B509 PBAZ
19. Liebherr CN 4015
20. Liebherr CUel 2831
21. Stinol STS 150
22. Бирюса 649
23. Практические советы

Рейтинг лучших холодильников с надежным компрессором

Место	Модель
1.	АTLANT ХМ 4214-000	Цены	Обзор
2.	ATLANT ХМ 4208-000	Цены	Обзор
3.	ATLANT ХМ 4011-022	Цены	Обзор
4.	Bosch KGV36NL1AR	Цены	Обзор
5.	LG DoorCooling+ GA-B509CQWL	Цены	Обзор
6.	Samsung RT-22 HAR4DSA	Цены	Обзор
7.	Samsung RB-30 J3000WW	Цены	Обзор
8.	Hotpoint-Ariston HF 9201 B RO	Цены	Обзор
9.	ATLANT ХМ 4426-000 N	Цены	Обзор
10.	LG DoorCooling+ GA-B509 PBAZ	Цены	Обзор
11.	Liebherr CN 4015	Цены	Обзор
12.	Liebherr CUel 2831	Цены	Обзор
13.	Stinol STS 150	Цены	Обзор
14.	Бирюса 649	Цены	Обзор

Где находится компрессор в холодильнике

Прежде чем проверить компрессор холодильника Lg, Аристон, Атлант, Самсунг стоит разобраться, где он установлен. Узел располагается сзади нижней части прибора. Есть модели оборудования, в которых установлено 2 узла. Компрессор приводит в движение двигатель. Усовершенствованные модели укомплектованы компрессорами, которые оснащены мотором. Такие компрессоры ломаются реже, так как исключена потеря фреона. Есть двухкомпрессорные модели холодильников. Компрессоры в них работают автономно друг от друга.

Компрессор находится сзади внизу холодильника

Принцип работы холодильника для новичка

У большинства холодильников принцип работы одинаков. Охлаждающие системы работают за счет циркуляции хладагента, который отвечает за охлаждение. С помощью компрессора газ под большим давлением проходит в конденсатор. Там происходит охлаждение, снижение и испарение фреона. Потом начинается обратный процесс.

Такая схема присуща холодильника с системой No Frost. В более старых модификациях продукты испарения оседают на стенке и превращаются в лед. Температурный режим в камере регулирует термостат. Пользователь может сам определить уровень охлаждения.

После того, как установлен режим, на пусковое реле мотора поступает сигнал. Реле отвечает за функционирование механизма. Компрессор находится сзади и защищен кожухом от негативного влияния жидких частиц. Корпус соединен 2 придаточными и 1 главных выводом. Последний связывает между собой механизмы и равномерно распределяет энергию. Придаточные выступают как проводник электричества в пусковой механизм. Многие современные холодильники оснащены удобной схемой.

Устройство поршневого компрессора

Он представляет собой электрический двигатель с вертикальным валом, который размещен в металлическом герметизированном кожухе. После того как включится питание пусковым реле двигатель приводит в движение коленчатый вал. Поршень, который закреплен на нем, совершает возвратно-поступательные движения. В итоге пары хладагента откачиваются из испарительного конденсатора. Происходит нагнетание фреона в конденсатор. Процессу способствует клапанная система, которая открывается и закрывается при смене давления.

Устройство инверторного компрессора

Инверторный компрессор – это электрический мотор, который преобразует переменный ток в постоянный. За регулировку частоты вращения ротора отвечает электронный блок. Когда холодильник будет подключаться к сети, начинает плавно без рывков вращаться вал, стремительно при этом набирая скорость.

Благодаря этому быстро достигается нужный температурный режим. При достижении заданных параметров замедляется вращение вала, но не прекращается. Так поддерживается на постоянном уровне оптимальная температура. Работа электрического мотора в компрессорном приборе не заканчивается до тех пор, пока прибор подсоединен к сети. Только изменяется плавно скорость вращения вала.

Пример инверторного компрессора

Признаки поломки компрессора холодильника

В первую очередь неисправная работа циркуляционной системы фреона в холодильнике выглядит как устойчивые долгие нарушения режима температуры. Оборудование функционирует циклически, а запуск/остановка напрямую зависят от температуры в камерах. Реле и система датчиков отдает команды для того, чтобы запустить и отключить компрессор. При недостаточно производительности в камерах будет меньше холода для отключения реле.

Поиск причин неполадок проводят последовательно – путем локального исключения возможной проблемы. Когда компрессор работает постоянно, то область поиска существенно сужается. Но это не всегда говорит о поломке в этом блоке. Когда холодильник перемораживает продукты, значит, есть избыточный холод. Это может свидетельствовать о неполадках в цепи управления прибором и определения температурного режима.

О неполадках в компрессоре говорят такие характерные неисправности, как:

• Сильное гудение двигателя без признаков функционирования компрессора.
• Появление под прибором маслянистой лужицы.
• Сильный перегрев двигателя. Вибрация, сильный шум и стук после того, как получится включить прибор.

Такие сигналы показывают, что в блоке мотор-компрессора есть неполадки. Но так как блок состоит их 2 устройств, важно различать их неисправности. Лучше всего вызвать мастера, который знает все нюансы работы холодильника.

Сопротивление проверяют с помощью мультиметра

Порядок проверки мультиметром

Мультиметр дает возможность прозвонить электрические цепи на предмет их работоспособности. Во многом работоспособность холодильника зависит от целостности его рабочих электрических частей. Для проверки компрессора не всегда требуется его полностью разобрать. Часто достаточно получить доступ к задней части холодильника. Есть модели, у которых затруднен доступ к месту крепления пускового реле. В таких случаях прибор наклоняют вперед, опирая его на надежную и мягкую подставку. Либо снять компрессор.

После того, как получен доступ к реле, его нужно снять, предварительно открутив крепежные винты. Далее мультиметром проверяют сопротивление между контактами электрического мотора.

Проверяют сначала сопротивление между 2 нижними контактами (приблизительно равно 30 Ом), потом между левыми нижним и верхним (около 20 Ом) и правыми нижним и верхним (примерно 15 Ом).

Вышеперечисленные показатели приближены к значениям большинства модификаций домашних холодильников. Для некоторых моделей приборов сопротивление обмоток имеет индивидуальные значения. Любые расхождения в показаниях контрольных замеров говорят о поломке устройства.

14 холодильников с надежными компрессорами

АTLANT ХМ 4214-000

автономное сохранение холода – до 16 ч.;

компактный, но вместительный;

тихая работа.

Цены в интернет-магазинах

ATLANT ХМ 4208-000

сохраняет холод при отключении электроэнергии;

перенавешиваемые двери;

соотношение цена/качество.

Цены в интернет-магазинах

ATLANT ХМ 4011-022

низкий уровень шума;

сохраняет холод до 17 ч.;

качество сборки.

Цены в интернет-магазинах

Bosch KGV36NL1AR

режим «Суперзаморозка»

вместительный;

рассчитан на работу в условиях от +10 до +38 0С.

Цены в интернет-магазинах

LG DoorCooling+ GA-B509CQWL

бесшумная работа;

установка вплотную к стене;

общий объем – 384 л.

Цены в интернет-магазинах

Samsung RT-22 HAR4DSA

No Frost в обеих камерах;

класс энергопотребления А+;

генератор льда в комплекте.

Цены в интернет-магазинах

Samsung RB-30 J3000WW

мощность заморозки – 13 кг/сутки;

подходит для эксплуатации при условиях от +10 до +38 0С;

сочетание компактности и вместительности.

Цены в интернет-магазинах

Hotpoint-Ariston HF 9201 B RO

эксплуатация в регионах с любыми климатическими условиями;

наличие необходимых функций;

качество сборки.

Цены в интернет-магазинах

ATLANT ХМ 4426-000 N

удобное внутреннее оснащение;

качество материалов;

современный дизайн.

Цены в интернет-магазинах

LG DoorCooling+ GA-B509 PBAZ

нулевой зазор;

эксплуатация в условиях от +10 до +38 0С;

управление со смартфона.

Цены в интернет-магазинах

Liebherr CN 4015

тихая работа;

продуманное внутреннее оснащение;

перенавешиваемые двери.

Цены в интернет-магазинах

Liebherr CUel 2831

корпус из нержавеющей стали;

автономное сохранение холода – до 25 ч.;

качество сборки.

Цены в интернет-магазинах

Stinol STS 150

перенавешиваемые двери;

тихая работа;

хорошо охлаждает.

Цены в интернет-магазинах

Бирюса 649

вместительный;

мощное охлаждение;

удобное внутреннее оснащение.

Цены в интернет-магазинах

Практические советы

Когда холодильник перестает работать, то вначале нужно проверить подключение к сети. Если с кабелем все в порядке, возможно в ремонте нуждается двигатель. Проверяют напряжение в сети. Если оно хорошее (220 Вольт), то не может быть причиной неполадок. Все манипуляции с прибором выполняются только после того, как удалось отключить питание.

🔥 Топ-10 холодильников с надежными компрессорами

Авторский контент. При полном или частичном копировании материала ссылка на https://o-holodilnikah.ru обязательна.

Как проверить инверторный компрессор холодильника: устройство и частые поломки

Если взглянуть на мир вокруг вас, то можно заметить, что технологии сделали его более комфортным местом для жизни. В этом контексте холодильник также не остался позади. Он стал производительнее за счет использования инверторной технологии. Поэтому стоит ознакомиться с тем, как проверить инверторный компрессор современного холодильника на работоспособность и узнать о причинах поломок.

Содержание

1. Устройство и принцип работы инверторного компрессора холодильника
2. Разница между инверторной и стандартной технологией
3. Как проверить работоспособность
4. Частые поломки
5. Холодильник работает на полной мощности
6. Отключения холодильника
7. Шум

Устройство и принцип работы инверторного компрессора холодильника

Всем известно, что компрессор – это «сердце» холодильника. Выньте его, он превратится в бесполезное устройство. Поэтому стоит знать, как работает данное устройство.

Роль компрессора заключается в сжатии газообразного фреона в горячую жидкость. Эта жидкость проходит через конденсаторный блок, чтобы охладить его, прежде чем распространиться внутри холодильника. Когда эта горячая жидкость циркулирует внутри змеевиков, она выводит тепло из холодильника в окружающую среду. Затем фреон проходит по капиллярной трубке и попадает в испаритель. Там, под действием низкого давления он остывает до -23, после чего поступает во внутренний теплообмен. Это понижает температуру внутри корпуса. В итоге газ возвращается в компрессор, где весь процесс повторяется.

Мы описали научную работу. Теперь давайте посмотрим на механическую сторону этого процесса. Компрессор включается, когда температура внутри холодильника достигает определенного порогового значения. Он продолжает работать, пока не остынет до калиброванного уровня. При достижении этой температуры устройство автоматически выключается. Этот процесс продолжается с регулярным включением и выключением.

Всякий раз, когда компрессор включается, это вызывает всплеск потребления тока. Также он производит шум. Вы можете услышать отчетливый звук работающего холодильника не только на кухне, но даже в соседних комнатах. Это непрерывное включение и выключение также приводит к износу.

Описанный выше принцип работы относится как к стандартному, так и инверторному компрессору. Однако инверторный отличается тем, что он работает непрерывно, в отличие от стандартного.

Разница между инверторной и стандартной технологией

Как было сказано, инверторный компрессор работает аналогично стандартному устройству. Однако инженеры внесли ряд улучшений, поэтому, благодаря инверторной технологии:

1. Инверторныйкомпрессорневключаетсяиневыключаетсячерезрегулярныепромежуткивремени. Онпродолжаетработать, носразнойскоростью. Поэтомухолодильникнепроизводитникакогошума.
2. Нетвсплескапотреблениятока, потомучтоустройство не нуждается в постоянномвключенииивыключении. Такимобразом, происходитэкономияпотребленияэлектроэнергии.
3. Также, благодаря непрерывной работе,происходитменьшийизносдвигателя.

Но лучшим аспектом является то, что инверторная технология экономит электроэнергию по мере стабилизации температуры. Переменная скорость двигателей обеспечивает экономию от 20 % до 40 % электроэнергии.

Однако инверторный двигатель также имеет недостаток (если это можно назвать недостатком). Холодильники с инверторной технологией сравнительно дороже, по сравнению со стандартной. Тем не менее, потребители выигрывают, потому что они могут сэкономить на потреблении энергии, когда они используют холодильники, работающие на инверторном компрессоре. Экономия электроэнергии на протяжении всего срока службы холодильника легко компенсирует разницу в покупной цене.

Как проверить работоспособность

Лучше всего тестировать инвертор без подключенного компрессора, особенно если вы ожидаете, что данное устройство неисправно. Но, если вы отсоедините провода от этой запчасти и попытаетесь запустить холодильник, появится сообщение о неисправности (если у холодильника есть приборная панель), вызванной тем, что печатная плата инвертора не способна определить, подключен компрессор или нет.

Тестирование можно проводить двумя способами. Первый – это трудный способ. Вам понадобится цифровой мультиметр с функцией min/max,

Отсоедините компрессор либо от печатной платы, либо от клемм. Затем подключите счетчик к двум фазам (красная-синяя), установите его на запись максимального и минимального напряжения.

Затем включите питание и запустите устройство. Дайте инвертору включиться и наблюдайте за повышением напряжения. Запишите максимальное напряжение. Инвертор остановится через несколько секунд, и напряжение упадет до 0. Поменяйте местами провода, чтобы измерить следующие две фазы (от красной до желтой). Запишите измерение, как и раньше, и повторите для последних двух фаз (с синего на желтый). Показания максимального напряжения должны быть одинаковыми для всех 3 измерений. Если инвертор работает, значит, печатная плата нуждается в замене. Если показания равны, то инвертор исправен, и компрессор нуждается в замене.

Второй способ проще.Вампонадобитсяинверторныйтестер. Сначала отсоединитевыводкомпрессораотклемм. Подключитеинверторныйтестерковсем3выводам (полярностьневажна), включитепитаниеизапуститеустройство. Пустьинверторзапустится, вам нужно наблюдатьзасветодиодами. Все6должнысветитьсяииметьодинаковуюяркость.

Инвертор остановится через несколько секунд, а светодиод погаснет. Если все 6 светодиодов не загораются, инвертор неисправен, печатная плата нуждается в замене. Но, если все светодиоды горят, значит, инвертор исправен, а компрессор нуждается в замене.

Частые поломки

Самая распространенная причина поломки инверторного компрессора – это физический износ. Обнаружить неисправность можно по следующим признакам.

Холодильник работает на полной мощности

Одним из признаков того, что компрессор выходит из строя, является то, что он работает непрерывно, а холодильная и морозильная камеры не достигают нужной рабочей температуры. Это состояние может быть результатом потери фреона в системе охлаждения или поломки клапанов.

Отключения холодильника

Холодильник, который периодически отключается в процессе работы, – это еще один признак того, что компрессор начинает выходить из строя. Каждый электрический двигатель при запуске потребляет примерно в пять-шесть раз больше тока, чем в рабочем состоянии. По мере старения устройства требуется все больше времени, чтобы достичь рабочей скорости, и это увеличивает период пускового тока, который может привести к прерывистой работе холодильника.

Шум

Громкий шум и вибрация часто свидетельствуют о неисправности. Подшипники или клапаны начинают выходить из строя, что приводит к повышенному шуму. Когда подшипники выходят из строя, шум обычно сочетается с увеличением потребляемого тока, что может привести к прерывистой работе устройства.

Когда именно клапаны вызывают неполадку, шум обычно сочетается с неспособностью должным образом охлаждать температуру внутри корпуса. Компрессор с неисправными подшипниками также будет работать громко, а еще издавать маслянистый запах, возникающий в результате перегрева проводки.

Проверка компрессора холодильника — схема поиска и устранения неисправностей холодильника

Поскольку компрессор является самым дорогим компонентом системы, разумно убедиться, что он неисправен, прежде чем осуждать его. По этой причине следует изучить систематический метод диагностики компрессора. Вам понадобится хороший омметр, который может измерять от одного до 20 Ом. Такой счетчик можно купить по цене от 20 до 125 долларов в зависимости от качества. Домовладелец может обойтись менее дорогим из-за того, что он не будет зависеть от объема использования, который техник по обслуживанию даст ему.

Эта процедура выполняется, если компрессор не работает по запросу. Всегда помните, что безопасность превыше всего. Перед открытием конденсаторного агрегата отключите подачу электроэнергии на агрегат. Сняв сервисную панель, смотрите глазами, прежде чем что-то трогать. Клеммы компрессора должны закрываться каким-либо защитным кожухом. Это основное защитное устройство, предназначенное для защиты техника по обслуживанию от поражения электрическим током во время работы агрегата, а также для защиты техника от попадания масла под давлением в случае выхода из строя одной из клемм и выхода ее из крепления. Не думайте, что масло в агрегате чистое. В большинстве агрегатов охлаждающее масло чистое; однако в некоторых случаях масло было загрязнено. Внутри неработающего блока могло произойти образование сернистой кислоты. Эта кислота может быть опасна для вашей кожи и глаз.

По этой причине ничего не предполагайте; будь уверен и осторожен. Сняв крышку, вы заметите, что клеммы расположены приблизительно так, как показано на рис. 3-11. Ниже приведен список электрических неисправностей, которые вы будете проверять.

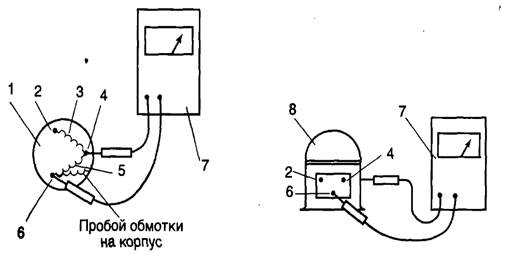

a—Заземление компрессора (короткое замыкание). Это состояние имеет место, когда изоляция обмоток приводного двигателя пропускает электричество на стальной корпус компрессора. Результат — перегоревшие предохранители.

b — Открытая обмотка. Состояние, возникающее при отрыве проводника одной из обмоток двигателя.

c — Заблокированный ротор. Это состояние возникает, когда либо подшипники коленчатого вала заклинивают из-за отсутствия смазки, либо из-за поломки компрессионного компонента внутри кожуха компрессора заклинивает коленчатый вал. В случае однофазного блока такое же состояние блокировки ротора будет наблюдаться, если в системе есть неисправный пусковой компонент.

Мультиметр позволяет диагностировать внутренние электрические проблемы компрессора. «Прозвонить компрессор» означает провести проверку непрерывности. Убедитесь, что питание отключено. При необходимости переключите свой измеритель на переменное напряжение и проверьте его. Иногда при разъединении остается задействованным лезвие, оторвавшееся от основной панели управления. После проверки напряжения пометьте провода, подключенные к клеммам, чтобы их можно было вернуть в то же положение при повторной сборке. Существует множество способов их маркировки: изолентой разного цвета, черными полосами электроизоляционной ленты, надрезом лезвием ножа. Все, что работает для вас, подходит. Провода должны быть удалены от компрессора, чтобы предотвратить попадание напряжения в другие цепи. Например, компрессор на 240 вольт может иметь двигатель вентилятора конденсатора на 120 вольт. Вполне возможно, что вы могли бы считать нейтральную ветвь 120-вольтовой цепи заземленным компрессором.

Обнулить счетчик. Убедитесь, что он находится на бесконечности. Это делается с помощью маленького винта в основании иглы индикатора.

Затем соедините два щупа и поверните селекторный переключатель на шкалу X1000. Стрелка должна отклониться до нуля Ом. Если нет, внесите коррективы с помощью маленькой ручки, чтобы установить счетчик на ноль.

Posted in Компрессор холодильникаTagged Испытание компрессора, Компрессор холодильника

Просмотреть все сообщения Сэма

РЕШЕНО: Мой холодильник с морозильной камерой не охлаждает — Морозильная камера

Причина 1

Пусковое реле

Пусковое реле работает вместе с пусковой обмоткой для запуска компрессора. Если пусковое реле неисправно, компрессор может иногда не работать или вообще не работать. В результате холодильник не будет достаточно холодным. Чтобы определить, неисправно ли пусковое реле, используйте мультиметр, чтобы проверить его на непрерывность между клеммами запуска и пуска. Если пусковое реле не имеет непрерывности между клеммами запуска и пуска, замените его. Кроме того, если пусковое реле имеет горелый запах, замените его.

Причина 2

Термостат контроля температуры

Термостат контроля температуры подает напряжение на компрессор, двигатель вентилятора испарителя и двигатель вентилятора конденсатора (если применимо). Если термостат контроля температуры не работает должным образом, это может помешать работе системы хладагента. Чтобы определить, неисправен ли термостат, поверните термостат от самого низкого положения до самого высокого и прислушайтесь к щелчку. Если термостат щелкает, скорее всего, он неисправен. Если термостат не щелкает, используйте мультиметр, чтобы проверить термостат на непрерывность. Если непрерывность термостата контроля температуры не нарушена ни при каких настройках, замените его.

Причина 3

Плата контроля температуры

Плата контроля температуры подает напряжение на двигатели компрессора и вентилятора. Если плата контроля температуры неисправна, она перестанет подавать напряжение в систему охлаждения. Однако это не частое явление. Платы управления часто диагностируются неправильно — перед заменой платы управления сначала проверьте все наиболее часто неисправные компоненты. Если ни один из других компонентов не поврежден, рассмотрите возможность замены платы контроля температуры.

Причина 4

Пусковой конденсатор

Пусковой конденсатор обеспечивает повышение мощности компрессора во время запуска. Если пусковой конденсатор не работает, компрессор может не запуститься. В результате холодильник не будет охлаждать. Чтобы определить, неисправен ли пусковой конденсатор, проверьте его мультиметром. Если пусковой конденсатор неисправен, замените его.

Причина 5

Термистор

Термистор контролирует температуру холодильника и отправляет показания температуры на плату управления. Плата управления регулирует мощность компрессора и вентилятора испарителя на основе показаний термистора. Если термистор неисправен, компрессор и вентилятор испарителя могут не работать, когда это необходимо. В результате холодильник не будет достаточно холодным. Чтобы определить, неисправен ли термистор, проверьте его мультиметром. Сопротивление термистора должно меняться в зависимости от температуры холодильника. Если сопротивление термистора не меняется или термистор не имеет непрерывности, замените термистор.
