Как проверить тэн стиральной машины мультиметром – диагностика причин поломки тестером, проверка работоспособности отдельных узлов

• Прозваниваем ТЭН
• Проверка на пробой
• Показатель сопротивления тена
• Признаки и причины неисправностей

Прозваниваем ТЭН

В стиральных машинах вода нагревается при помощи ТЭНа – это электрический нагреватель трубчатого типа. Внутри него расположена спираль из проволоки, имеющей высокое удельное сопротивление. При прохождении через нее электрического тока, спираль нагревается и передает тепло воде, окружающей нагревательный элемент.

Между корпусом ТЭНа и спиралью находится электроизолятор с высокими теплопроводными свойствами. Он и проводит тепло от спирали к наружной стороне ТЭНа, а затем и к воде. Поэтому, когда машинка перестает греть воду – виной чаще всего бывает сгоревший ТЭН.

Перед тем, как проверить тэн стиральной машины мультиметром, нужно правильно рассчитать для данного ТЭНа его сопротивление. Для этого следует знать его мощность. Узнать данные сведения можно либо из паспорта к детали, либо посмотреть на корпусе стиральной машины.

Отношение мощности к напряжению (200 вольт) и есть расчетный ток, проходящий через нагревательный элемент:

I=P/U – обозначается в Амперах

Отношение напряжения к проходящему току и есть искомое сопротивление:

R=U/I – обозначается в Омах

Есть способ, чтобы рассчитать необходимое сопротивление проще – по формуле:

R=U²/P – результат также получается в Омах

Так, если в машине установлен элемент с мощностью 2 кВт (2000 ват) и величина напряжения в сети 220 вольт, то получается:

R=220²/2000=24,2 Ом.

Проверка на пробой



Для проверки элемента на пробой на корпус, следует перевести мультиметр в режим «зуммер» и прозвонить его. После этого, одну его клемму необходимо подключить к выводу ТЭНа, а другую — к его корпусу, либо к контакту «земля».

• Прибор никак не отреагирует, если на корпус нет пробоя.
• Прибор запищит, если имеется пробой. В этом случае, ТЭН следует заменить.

Бывают случаи, когда от времени, изоляция выходит из строя, и происходит утечка тока на корпус. В такой ситуации понадобится мегаомметр. Этот прибор измеряет сопротивление изоляции.

Если вместе с ТЭНом в цепи работает УЗО, то при утечке тока на корпус, оно может сработать. Причем, УЗО обычно срабатывает при величине тока, начиная с половины показателя, при котором УЗО должно выключиться. Так, для УЗО, имеющих «уставку» 10 мА – это ток от 5 мА, для УЗО с 30 мА — ток от 15 мА.

Другие приборы, в том числе и мультиметр, не покажут такую утечку, поскольку короткого замыкания на корпус нет. Поэтому используется мегаомметр.

Показатель сопротивления тена

Перед проверкой сопротивления ТЭНа, прежде всего, необходимо отключить стиральную машину от сети. Затем, следует отключить провода от клемм элемента.  Мультиметр нужно перевести в режим замера сопротивления и выставить диапазон в 200 Ом.

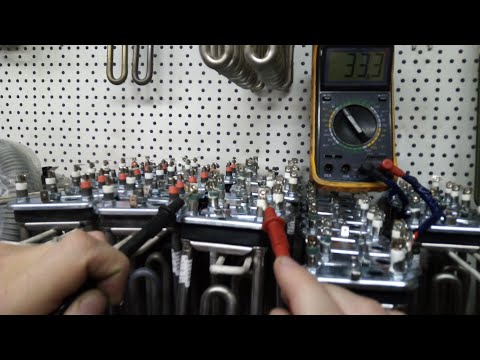

Щупами прибора нужно прикоснуться к нагревательным клеммам и провести пробу:

• Если показатель близок к расчетному – ТЭН исправен.
• Если прибор показывает 0 – внутри нагревательного элемента произошло короткое замыкание и нагреватель подлежит замене.
• Если на мультиметре показана единица (1), то в ТЭНе произошел обрыв спирали и его также следует заменить. Если используется стрелочный тестер, то он остановится на ∞.

Признаки и причины неисправностей

Из-за перегрева, находящаяся внутри ТЭНа нихромовая нить плавится, и из-за этого обрывается сама спираль. Это происходит в случае покрытия нагревательного элемента слоем накипи или когда ТЭН включают без воды. Реже виной выхода из строя детали является заводской брак и низкое качество изготовления нагревателя.

Так, по центру ТЭНа находится спираль, и ее удерживает плотно набитый внутрь песок. Если при изготовлении ТЭНа, его уплотнили плохо или сдвинули спираль от центра, то при эксплуатации, она может коснуться стенки нагревателя.

Если стиральная машина не заземлена, в соответствии с требованиями, то прибор не перестанет работать, но при этом вероятность поражения человека электрическим током будет очень высока.

Если агрегат заземлен, то мощность спирали значительно возрастет из-за ее укорочения, в результате чего она расплавится, а сам нагреватель сломается окончательно. Если под руками нет тестера или мультиметра, то проверить работоспособность ТЭНа можно, не вскрывая стиральную машину.

Для этого, нужно присмотреться к ее поведению:

• Если машина стирает намного дольше, чем обычно, и при этом вода греется и циклы не прерываются – причина в ТЭНе.
• Если при касании стенки машины чувствуется покалывание или удар током или срабатывает УЗО – поломка нагревателя.

Если вода не греется и не выбирается нужный режим для стирки – нагревательный элемент неисправен. При этом, на дисплее может высвечиваться код ошибки.  Bosch – F19, Индезит – F07, Самсунг – E5 или E6. Подобные сообщения будут появляться и у машин марки Ардо, Аристон, Занусси, в зависимости от модели.

Существует несколько других способов, для проверки исправности нагревателя без использования инструментов:

1. При появлении на корпусе нагревателя черных точек – наверняка произошел пробой на корпус. Иногда, чтобы увидеть следы пробоя, нужно счистить накипь. Для этого подойдет замачивание ТЭНа в растворе лимонной кислоты.
2. Можно проверить работу нагревателя по электрическому счетчику. Для этого, запустив машину на самую полную из возможных мощностей, при температуре от 60 градусов, нужно посмотреть на работу счетчика. Если она осталась без изменений, то ТЭН неисправен и не греет воду.
3. Если на нагревателе имеются вздутия, утолщения, царапины или другие механические повреждения, то это причина для замены детали.
4. Обрыв спирали можно также проверить при помощи обычной контрольной лампы, которую используют электрики.

тестером на исправность, прозвонить мультиметром, проверка водонагревателя

Чтобы проверить ТЭН на работоспособность нужно знать, как его прозванивать и на какие данные нам ориентироваться

Одной из важных деталей в стиральной машинке автомат является трубчатый электрический нагреватель (ТЭН). Он представлен металлической трубкой внутри, которой расположена спираль, которая под воздействием электрической энергии нагревается. ТЭН постоянно находится в работе и по – этому эта спираль в нем изнашивается или вовсе перегорает. Когда перегорает спираль, машинка перестает нагревать воду. Если спираль не нагревает воду, то необходимо сразу же проверить ТЭН на работоспособность. И это с легкостью можно сделать в домашних условиях.

Содержание материала:

• 1 Как проверить ТЭН на исправность: основные методы проверки
• 2 Использование мультиметра или как проверить ТЭН тестером
• 3 Уточняем: как прозвонить ТЭН
• 4 Визуальная проверка ТЭНа стиральной машины

Как проверить ТЭН на исправность: основные методы проверки

Для того чтоб найти ТЭН нам необходимо произвести демонтаж стиральной машинки. Но для начала стоит выяснить, где он расположен. Во многих машинках типа автомат он находится за задней крышкой, но может быть такое, что ваша машинка не входит в это множество и он может быть расположен за передней крышкой. Для определения, где находится нагревательный элемент нужно сравнить крышки, чаще он установлен за той крышкой, которая больше.

Для проверки нагревателя на пробой на корпус переведите мультиметр в режим прозвонки, в таком режиме, если замкнуть оба провода прибора между собой, мультиметр издаст писк и загорится индикатор

Откручиваем эту большую стенку, находим там ТЭН, который находится внизу бачка, и отключаем все провода, которые подходят к нему.

Для определения неисправности или же наоборот работоспособности ТЭНа необходимо сделать несколько простых манипуляций.

А именно 5 шагов таких как:

• Отключить машинку от электропитания;
• Выявить нахождение необходимого элемента, который располагается сзади или спереди за крышкой;
• Откинуть от ТЭНа все провода;
• Проверить сопротивление его мультиметром;
• Визуально просмотреть нагревательный элемент на наличие изъянов.

ЭлектроТЭН, это своего рода кипятильник, который нагревает воду. Все мы много раз наблюдали за принципом действия кипятильника и знаем, что он очень скоро покрывается накипью. Это же происходит и с ТЭНом в стиральной машинке, а накипь отрицательно влияет на последующую работу. Определить целостность водонагревателя очень просто. Здесь может помочь прозвонка или визуальный осмотр на целостность. Как это делается можно узнать из видео.

Использование мультиметра или как проверить ТЭН тестером

До того как начнете снимать ТЭН необходимо проверить его сопротивление с помощью мультиметра, очень важно знать какое показание будет оптимальным. Средняя величина, которой должен обладать рабочий ТЭН составит 24,2 – 40 Ом. Напряжение в сети должно быть 220 вольт которое возведено в квадрат, далее нужно разделить на мощность детали получается около 2000 вольт.

Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему

Мощность, которой обладает нагревательный элемент именно вашей машинки можно найти в инструкции по использованию, поэтому рассчитать показатель не составит труда.

Перед проверкой на сопротивление необходимо убедится в том, что ваша стиральная машинка отключена от электросети. После того как убедились в этом запускаем тестер и устанавливаем на нем значение 200 Ом и цепляем зажимы к клеммам нагревательного элемента. Итоговый результат смотрим на экране мультиметра.

Ели экран показывает ту цифру, которая близка к заданной формуле, то с нагревательным элементом все нормально и он рабочий.

Если же цифра, показанная на экране значительно, ниже, то это означает что он не исправный. Если мультиметр показывает 1, то в середине ТЭНа произошел обрыв спирали. Показатели в пределах 0, это признаки того, что ТЭН сгорел. И первый, и второй случай подразумевает замену ТЭНа.

Уточняем: как прозвонить ТЭН

Для того чтобы прозвонить ТЭН снимаем все провода, которые подходят к нему, затем переключаем мультиметр в другой необходимый режим для измерения сопротивления в Омы, на шкалу 200 Ом и прижимаем концы прибора к нагревательному элементу. На экране мультиметра должен быть показатель близкий к тому, который мы получили при расчетах. Если вы получили такую цифру, то ваш нагреватель исправен. Если же на экране появилась цифра 1, то это означает, что в нутрии ТЭНа произошел обрыв, а если вы увидите 0, то в нагревателе было замыкание.

Необходимо измерять сопротивление спирали и сопротивление между спиралью и трубкой с помощью стрелочного тестера или мультиметра, а затем прозвонить с помощью индикатора фазы или контрольки электрика

Допускаем, что прибор показал цифру, которая означает работоспособность ТЭНа и это означает, что внутренняя часть ТЭНа исправна, но на этом проверка не заканчивается.

Если мультиметр показал что внутренние составляющие части ТЭНа рабочие, проверяем его на пробой корпуса.

Может быть, такое, что спираль целая и рабочая, а вот диэлектрическая часть, которая находится между спиралью и корпусом ТЭНа неисправна и при прохождении напряжения ток может переходить на корпус стиралки, а это очень опасно. При такой поломке могут появиться искры под машинкой.

Для того чтоб проверить ТЭН на пробитие переводим прибор на прозвон. В этом режиме если два конца соприкасаются, то прибор начинает светиться или пищать. Касаемся одним концом клеммы ТЭНа, а другим корпуса или клеммы заземления. Если же после такого прикосновения прибор будет сигнализировать, то ТЭН пробит на корпус и необходимо его заменить.

Таким способом можно проверять ТЭНы не только в стиральных машинках, но и всех остальных агрегатах в которых он присутствует, например для посудомоечной машины, электрического чайника, а так же он подходит для того чтобы проверить электроплиту, утюг и даже мультиварку. Самое главное, это схема подключения в каждом приборе, без нее вы не сможете получить необходимого результата, поэтому заранее ознакомьтесь с ней..

Визуальная проверка ТЭНа стиральной машины

Если у вас нет такого прибора как мультиметр, то проверку нагревательного элемента можно сделать визуальными способами.

Если сопротивление существенно меньше 20 Ом, значит ТЭН неисправен

Для первого способа проверки ТЭНа нужно запустить машинку на стирку и наблюдать за электросчетчиком, а особенно за колесиком в нем. Если колесико начинает крутиться быстрей, то ТЭН работает и исправен.

Для того чтоб проверить визуально вторым способом необходимо снять ТЭН. Для того чтоб снять ТЭН нужно открутить гайку по центру нагревательного элемента вдавить болт и достать ТЭН. После этого ТЭН оказывается у вас в руках, и мы можем его внимательно посмотреть.

Если при осмотре вы выявили даже минимальные трещинки или маленькие черные пятнышки, то он не исправен и нуждается в замене.

При установке нового нагревательного элемента или установке старого в случае исправности необходимо внимательно проследить за тем, чтоб все соединения были герметичными, и ТЭН установлен в нужные крепления в нижней части бака. Если этого не сделать то вы можете не правильно установить ТЭН, а это приведет к тому, что в момент стирки ТЭН может цеплять рабочий барабан, а это не хорошо отразится на работоспособности машинки в дальнейшем.

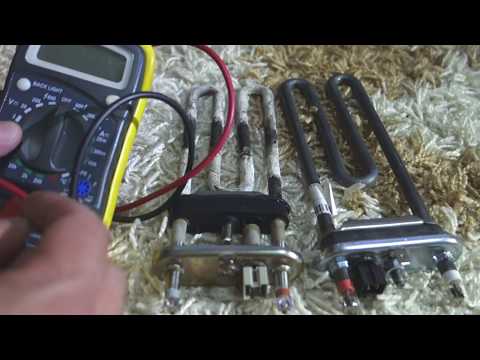

Как проверить ТЭН мультиметром (видео)

Как вы смогли понять, ТЭН является важной деталью любой стиральной машинки. При поломке машинка перестанет нагревать воду, и стирка будет не качественной, или же вовсе машинка будет высвечивать ошибку и процесс стирки не начнется. Отнеситесь к этой детали более внимательно. Не надо пренебрегать профилактическими работами, которые продлевают срок службы нагревателя. Необходимо раз в полгода прогонять барабан на обычной стирке и без вещей. А вместо порошка засыпьте пару ложек лимонной кислоты. Этот метод удалит накипь, которая образуется при работе машинке.

Как проверить ТЭН стиральной машины мультиметром

Автоматическая стиральная машина сегодня является одним из тех устройств, без которых сложно себе представить быт современного человека. Благодаря внедрению в это устройство «умной» электроники, пользователю вообще не приходиться взаимодействовать с прибором во время выполнения программы. Существуют также модели стиральных машин с сушкой, белье из которых по завершению стирки даже нет необходимости развешивать или перекладывать в сушильную машину.

Многие пользователи знают, что стиральная машина подключается только к холодной воде. Однако стирка в при низкой температуре не даст требуемого результата. Поэтому устройство самостоятельно греет воду до заданных показателей в зависимости от выбранной программы и типа ткани. Некоторые вещи нужно стирать при низких температурах. Это синтетика, шелк, шерсть, а также одежду с не сильно стойкими красителями. Но есть и ткани, такие как хлопок, требующие более высоких температур.

Для чего нужен нагрев воды в стиральной машине?

Ответ на этот вопрос стоит начать с того, что средства, используемые для стирки очень плохо растворяются при холодной температуре. Следовательно, очень сильно ухудшается качество стирки, а также порошок может оставаться на вещах после завершения процесса. Также не до конца растворившиеся гранулы моющих средств могут оседать на деталях устройства и засорять сливную систему. Кроме вышеперечисленного, стирка в холодной воде влечет за собой появление грибка и плесени внутри устройства. Со временем в такой стиральной машине можно будет наблюдать неприятный запах и въевшийся налет на резиновых деталях системы.

Как в стиральной машине происходит нагрев воды?

Во всех автоматических стиральных машинах для нагрева воды используется специальный трубчатый электронагреватель (ТЭН). Эта деталь представляет собой трубку согнутую определенным образом, внутри которой проходит нагревательная нить. Включает подогрев воды электронный модуль управления. Для контроля и измерения температуры в баке или в самом нагревателе установлен специальный датчик. После включения ТЭНа электронный блок получает информацию с термодатчика и фиксирует изменения температуры. Если за определенное время жидкость не прогреться до заданных показателей, то ТЭН отключается и устройство выдает соответствующую ошибку. В стиральных машинах, где нет системы контроля неисправностей, стирка продолжается в холодной воде.

Признаки неисправности нагревательного элемента

Если устройство само не определяет поломку ТЭНа, то на эту неполадку может указывать несколько признаков. Кроме очевидных симптомов, когда вы потрогали люк во время стирки, а он оказался холодным, есть еще и ряд технических моментов, указывающих на необходимость проверки этой детали. Если нить ТЭНа перегорела и попала на корпус трубки, то возникает короткое замыкание. Довольно часто из-за этого при включении стиральной машины может выбивать электрические пробки или срабатывать УЗО. В некоторых моделях стиралок неисправный нагреватель может увеличить время выполнения программы и нарушить переход с одного режима на другой. Поэтому, если стиральная машина вместо привычных полутора часов стирает дольше и при этом не переключается на следующий этап, то скорее всего она не может завершить процедуру нагрева воды. Это, зачастую, свойственно более старым моделям устройств с электромеханической системой управления.

Проверка ТЭНа мультиметром

Прежде чем приступать к проверке ТЭНа измерительным устройством необходимо выяснить некоторые параметры тестируемой детали. Проверка нагревателя включает в себя два этапа. Первый — необходимо узнать нет ли замыкания центральной нити нагрева на корпус. Для этого не нужно производить никаких вычислений. Достаточно выставить мультиметр в режим «прозвонки» и поочередно проверить контакты ТЭНа относительно корпуса. Прибор должен показывать обрыв цепи, то есть замыкания быть не должно. Второй этап — это измерение сопротивления детали. Для такой проверки необходимо узнать номинальную величину измеряемого параметра. Она рассчитывается по формуле R=U2/P, где: R — искомое сопротивление, U — напряжение и P — мощность. Нагреватель работает от напряжения сети, то есть U=220 В. Мощность ТЭНа обычно указывается на его корпусе. Обычно для стиральных машин это величина от 1000 до 2500 Вт. Имея эти параметры необходимо рассчитать, чему должно быть равно сопротивление конкретной детали и затем можно приступать к замерам.

Измерения производятся между двумя контактами нагревательного элемента. Обязательным условием при проведении проверки является необходимость отключить от ТЭНа проводку. Полученное значение с помощью мультиметра может немного отличаться от номинального даже если деталь исправна. Это связано с погрешностью прибора и возможным износом нити, сопротивление которой мы и получаем в результате проверки. Но если устройство покажет обрыв цепи или сильно завышенные показания, то нагреватель необходимо заменить.

Замена ТЭНа

Выход из строя нагревателя является одной из самых распространенных неполадок в стиральных машинах. Замена его на новый в большинстве стиральных машин — задача не сложная. Для этого достаточно открутить винт крепления, вдавить внутрь прижимную пластину и извлечь деталь. Если ТЭН не выходит из посадочного места, не стоит поддевать его металлическими предметами, так как можно повредить пластиковый корпус бака. Такие повреждения могут привести к возникновению протечек.

После того как деталь окажется у вас в руках необходимо узнать ее мощность, длину и форму. Многие ТЭНы имеют абсолютно одинаковые посадочные места, но могут отличаться именно вышеперечисленными параметрами. Если установить неподходящую деталь, то можно навредить самой стиральной машине, что приведет к дополнительным ремонтам и расходам в будущем.

Купите новую стиральную машину Kuppersberg

Тем, кто еще не купил себе новую стиральную машину, стоит об этом задуматься. Во-первых, если устройство начало ломаться, то в будущем ему обязательно потребуется еще один ремонт. Во-вторых, стиральные машины возрастом более 5 лет потребляют значительно больше воды и электроэнергии. Таким образом покупка новой стиральной машины от известного европейского бренда не только убережет вас от трат в будущем, но и позволит сэкономить на коммунальных платежах.

Интернет-магазин kuppersberg-rus.ru предлагает вам множество уникальных моделей немецкого бренда «Купперсберг». Вы можете купить отдельностоящую стиральную машину с собственным корпусом или приобрести встраиваемое устройство, которое можно устанавливать в мебель. Доступны модели с загрузкой от 6 до 9 кг сухого белья. Вы можете купить машину в белом, серебристом или золотом цвете. Для управления работой устройств используются кнопки, колесо выбора программ и цифровой дисплей. Стиральные машины Kuppersberg оснащаются большим количеством программ, среди которых есть особый ECO-режим, во время которого техника потребляет минимальное количество воды и электроэнергии.

Как проверить ТЭН стиральной машины

Рейтинг автора

Написано статей

Просмотров: 317

Опубликована: 14-5-2018

Изменена: 14-5-2018

Время на прочтение: 3 минут

У этой статьи: 0 комментариев(я)

Содержание

• Как определить исправность ТЭНа? Типичные неисправности
  • Как снять и прозвонить ТЭН?

Любой сбой в работе техники влечет за собой снижение качества стирки. Проблемы с нагревом могут по-разному отразиться на условиях эксплуатации. Даже если машина не останавливается, а запускается цикл, белье на выходе остается несвежим. Как проверить ТЭН в стиральной машине? Ниже описаны этапы проведения диагностики своими руками. Важно убедиться в неисправности нагревателя, прежде чем проводить ремонт и замену.

Элемент устанавливается в бак стиралки для нагрева воды. Машинка выполняет три основные функции: заливает, греет и сливает воду. В процессе на загрязнения воздействуют несколько факторов:

• Белье обрабатывается моющим средством.
• Подвергается термическим и механическим воздействиям.

В результате высокая температура, порошок и крутящийся барабан, помогают удалять грязь и доставать из бака чистые вещи. Стоит исключить один элемент, как стирка перестанет быть столь эффективной.

Убедиться в неисправности ТЭНа без прибора — тестера, можно по внешним признакам:

• После 20 минут стирки стекло люка холодное.
• На вещах остаются следы порошка, гранулы плохо растворяются.
• У белья появляется неприятный затхлый запах.

Что влияет на работоспособность ТЭНа? Это качество водопроводной воды и стабильность напряжения в сети. Если ваша вода содержит много солей магния и калия, рекомендуется устанавливать фильтры. Иначе при нагревании соли откладываются на спирали. Со временем накипь каменеет, нарушает теплообмен и деталь сгорает.

Вот какие неполадки характерны для элемента:

• Пробой на корпус. Опасная неполадка, которая может привести к поражению электрическим током. Изоляция корпуса нарушена, и нагреватель пробивает. В современных моделях СМА встроена система безопасности, которая выводит код ошибки на дисплей.
• Обрыв. Случается при резком скачке напряжения в сети. Машинка может зависать на этапе нагрева либо совсем не запустить цикл.
• Замыкание. При этом может выбивать автомат в помещении. Эксплуатировать технику дальше нельзя. Требуется ремонт.

Если вы заподозрили поломку нагревательной спирали, приступайте к диагностике мультиметром.

Как снять и прозвонить ТЭН?

Необходимо выяснить, с какой стороны расположен нагреватель. Осмотрите корпус стиралки. Большой задний люк наверняка скрывает за собой ТЕН. В публикации «Как заменить ТЭН в СМ» мы приводили пример размещения элемента в разных моделях.

Как только вы доберетесь до детали, отключите питающие провода от контактов. Для диагностики не обязательно демонтировать изделие.

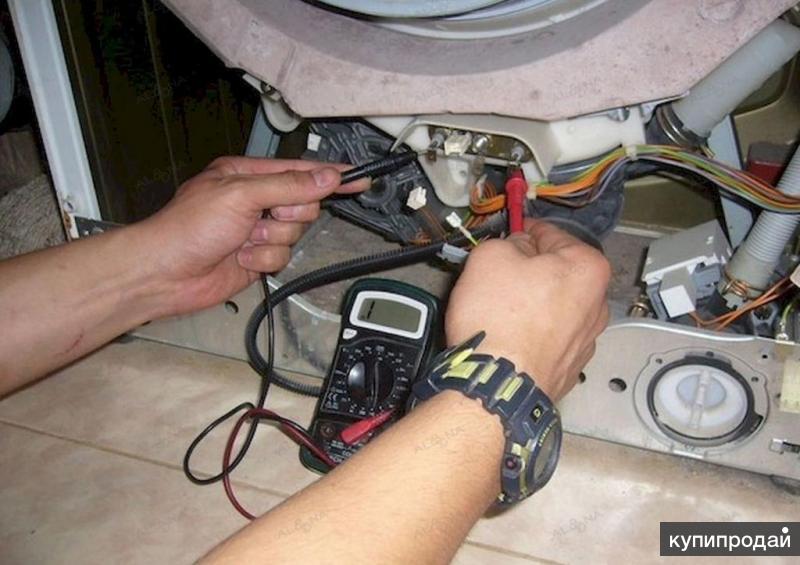

Как проверить нагревательный элемент в стиральной машине тестером:

• Рассчитайте сопротивление детали. У каждого производителя оно может отличаться. Для этого возьмите рабочее напряжение (220 В) и мощность (указана в мануале). К примеру, мощность составляет 1800 Вт. Сделайте расчет по формуле: R=220²/1800=26,8. Выходит, нормальное сопротивление ТЭНа должно составить 26,8 Ом.

Проверка работы ТЭНа стиральной машины мультиметром проводится так:

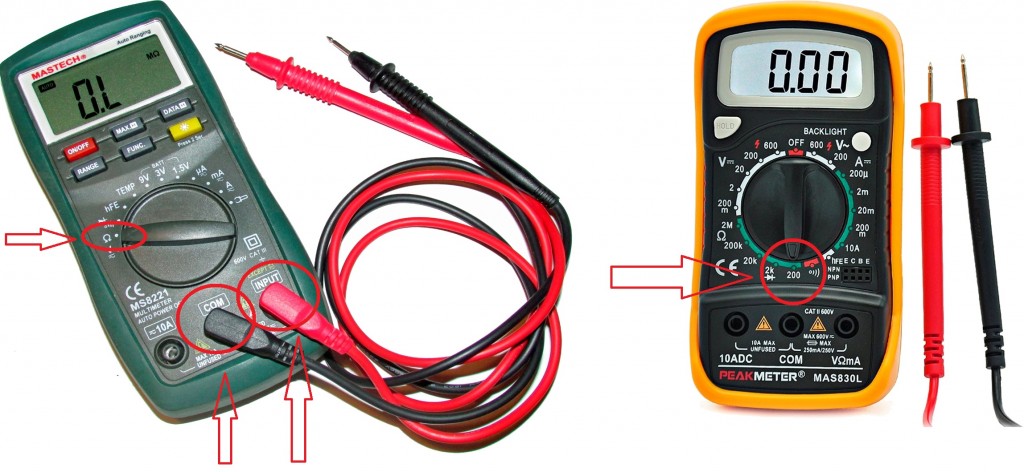

• Установите тумблер на определение сопротивления.
• Если на экране показались нормальные значения (около 26,8) значит, деталь исправна.
• Цифра 1 на экране указывает на обрыв спирали. Ремонту изделие не подлежит, нужна только замена.
• Значение 0 означает замыкание.

Теперь нужно проверить наличие пробоя на корпус.

Важно! Нарушение диэлектрика может привести к искрению и возгоранию машинки.

Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке.

При замене детали запомните схему подключения ТЭНа. В процессе разборки можно фотографировать этапы работ. Вот подробное видео проверки:

Если вы не имеете под рукой мультиметра, тогда лучше обратиться к мастеру. Без прибора провести диагностику не удастся.

Плохо

2

Интересно

5

Супер

1

Как заменить, снять, прозвонить тен для стиральной машины?

Главная-Для чистоты и порядка-Стиральная машина-Как заменить, прозвонить и вытащить тен для стиральной машины?

• Поломался ТЭН: как понять и чем грозит
• Как проверить без мультиметра ТЭН стиральной машинки
• Как определить месторасположение ТЭНа
• Вычисляем сопротивление ТЭНа
• Как проверить ТЭН стирального оборудования
  • Проверка ТЭНа на пробой
• Как извлечь ТЭН
• Монтаж ТЭНа

Всем известно, что современные стиральные машинки-автомат полностью руководят циклом стирки. Для этого в узлах СМА используется большое количество элементов. Одним из них является трубчатый нагреватель. ТЭН для стиральной машины очень важен. Этот узел отвечает за нагрев воды, соответственно, если он выйдет из строя – техника не сможет нормально выполнять свои функции.

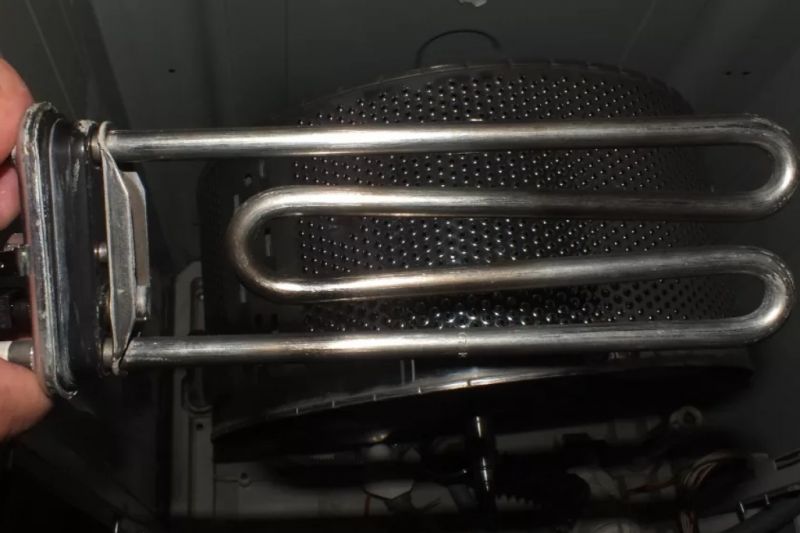

Внешний вид ТЭНа стиральной машины

Внутри любого ТЭНа есть специальная спираль с большим сопротивлением. Из школьного курса физики всем известно, что при прохождении электрического тока по проводнику выделяется тепло. Согласно закона Джоуля-Ленца, Q = I²Rt, где I – сила тока, t – время прохождения тока через проводник, а R – сопротивление. Соответственно, спираль с большим сопротивлением будет выделять много тепла. И именно это свойство используется в ТЭНах. Для защиты от воздействия воды спираль заключена в металлическую трубку. Все расстояние и пустоты между трубкой и нитью наполнено изолятором с высокой тепловой проводимостью.

Основные узлы ТЭНа

Для справок! Чтобы уменьшить габариты стиральных машин, изготовителям приходится прибегать к оригинальным конструкторским решениям. В частности, чтобы уменьшить размеры нагревательного элемента и при этом достичь большущей площадь нагрева, трубчатый нагреватель производится в виде свернутых у-образных дуг.

Поломался ТЭН: как понять и чем грозит

Проверить работоспособность можно, даже не разбирая технику. Ведь существуют несколько характерных неисправностей, указывающих на повреждение ТЭНа:

1. Стиральная машина не греет воду. В зависимости от особенностей конкретной модели, машинка может совсем не работать, высвечивая на электронное табло соответствующий код ошибки (Е5 или Е6 в Самсунгах, Е05 – в Candy, в Bosch – F19, в LG – HE, в Indesit – F07 и т. д.; см. инструкцию) или оповещая о поломках загоранием определенной комбинации индикаторов, либо работать в режимах, не требующих нагрева воды (полоскание, быстрая стирка и т. п.). В этом случае мы говорим, что элемент сгорел, точнее, сгорела его спираль.
2. Машинка стирает, программа выполняется до конца, но нагрев происходит значительно дольше, чем обычно. Такая неприятность возникает, если вы не проводите для вашей стиральной машины своевременную очистку ТЭНа от накипи с помощью лимонной кислоты, уксуса или магазинных средств. Появляющиеся на поверхностях нагревательных элементов твердые отложения очень снижают тепловую проводимость. До установки нового баланса генерируемого тепла, а также его отдачи через слой накипи нагреватель усиливает свою температуру. Так как сопротивление проводника увеличивается с увеличением температуры, а мощность сокращается, продлевается и время, требуемое для нагрева рабочей жидкости стиралки за счет постоянного сокращения мощности в рабочем режиме и замедления тепловой передачи на первоначальном этапе. Повышенные нагрузки со временем приводят к сгоранию элемента (см. предыдущий пункт).
3. Стиральная машинка работает, программа выполняется, причем на всех режимах (в том числе, требующих нагрева), но дотронуться руками до СМА невозможно – корпус бьется током (если техника не заземлена и нет УЗО). Если установлено УЗО – происходит выключение. Данная неполадка происходит из-за повреждения изоляции. Эксплуатировать технику с такой поломкой небезопасно.

Если присутствует хотя бы одна из подробно описываемых выше проблем, стоит задуматься об исправности техники и произвести более детальную диагностику. Конечно, в идеальном случае лучше обращаться к специалистам, но, обладая некоторыми знаниями и специализированным диагностическим прибором (мультиметром) и инструментом, справиться с проблемой можно и собственными усилиями. В этом материале мы расскажем, как это сделать.

Как проверить без мультиметра ТЭН стиральной машинки



Отметим сразу, что покупка мультиметра будет не лишней. В любом случае этот прибор полезен дома. Он поможет прозвонить проводку в квартире, в автомобиле, проверить напряжение в сети, исправность батареек и многое другое. Но некоторые проблемы можно определить визуально, даже не проводя никаких измерений.

Так, о пробоях на корпус детали могут рассказать темные точки, но их иногда не видно из-за известковых отложений.

Накипь на ТЭНе

Чтобы быстро определить, идет ли нагрев воды в СМА, можно проследить за работой счетчика. Запустите СМА на длительном режиме с максимальной температурой стирки. Если счетчик начинает крутиться быстро – ТЭН работает.

Также не лишним будет провести визуальный осмотр детали.

Важно! Если ТЭН не работает – это не значит, что он поломан. Иногда проблема кроется в контактах нагревательного элемента. Они могут ослабнуть или покрыться коррозией. Чтобы устранить проблему, достаточно затянуть контакты и зачистить их мелкозернистой наждачной бумагой.

Как определить месторасположение ТЭНа

Отметим, что в разных марках СМА ТЭН находится в разных местах. Чтобы найти, где размещен ТЭН, сделайте следующее:

• Осмотрите в первую очередь заднюю крышку. Если она большая – чаще всего ТЭН локализуется за нею.
• Положите машинку на бок. Для этого отодвиньте технику от стены, отсоедините все шланги и обесточьте прибор. Желательно предварительно подложить на пол деревянную рейку (это поможет уберечь пальцы). Помните о том, что СМА имеет большой вес, поэтому будьте осторожны, опуская технику. Не кладите СМА на сторону с управляющей панелью. После того, как вы положите машинку на пол, осмотрите ее со стороны дна.
• В некоторых моделях СМА ТЭН можно увидеть через отверстия барабана. Для этого вооружитесь фонариком. Однако этот способ требует большого терпения и большой остроты зрения.

ТЭН находится сзади

В машинках Сименс и Бош ТЭН находится спереди

Вне зависимости от локализации ТЭНа, все нагреватели подключаются с помощью 3 клемм: 2 питания и 1 заземляющая нулевая клемма.

Подключение ТЭНа стиральной машины

Итак, ТЭН найден. Осталось только проверить его мультиметром. Некоторые специалисты настаивают на извлечении элемента для диагностики. Но в принципе провести диагностику можно и без извлечения.

Вычисляем сопротивление ТЭНа

Прежде, чем приступить к диагностике, важно определить, какое значение сопротивления будет нормальным. Сделать это очень просто. Воспользуемся формулой из школьного курса физики R=U²/P, где R – искомое сопротивление, U – напряжение (берем 220 В, таким образом, U² всегда будет равно 48400 В), а Р – мощность нагревателя (паспортное значение, берется из технических характеристик оборудования).

Для наглядности рассмотрим пример. Допустим, в руководстве к эксплуатации вашего агрегата написано, что мощность ТЭНа равна 2 кВт. Тогда R=U²/P=48400/2000=24,2 (Ом). Приблизительно такую цифру должен нам показать тестер.

Как проверить ТЭН стирального оборудования

Важно! В первую очередь обесточьте технику и будьте очень внимательны!

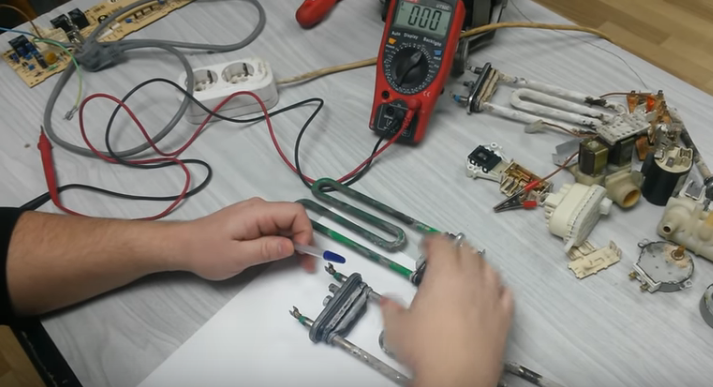

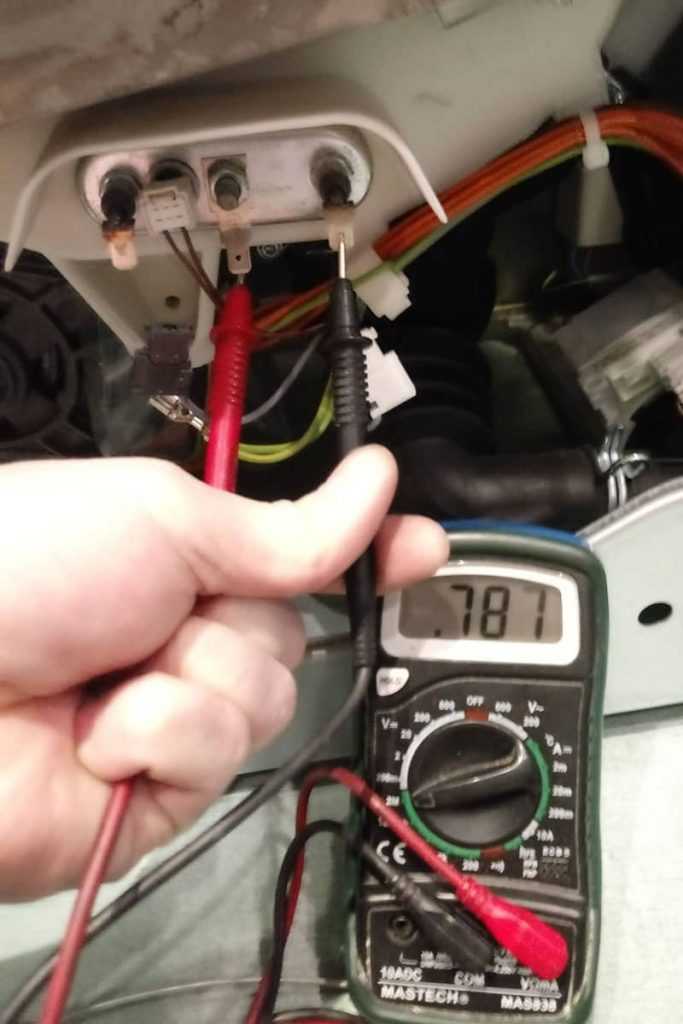

Для начала отсоедините все провода, идущие к клеммам. Включите режим омметра, установите значение 200 Ohm и подключите щупы к двум крайним клеммам.

Сопротивление ТЭНа равно 1, что говорит об обрыве спирали – деталь неисправна и требует замены

Исправный ТЭН покажет значение, недалекое от расчетного значение. В нашем примере – 24,2 Ом. Если мультиметр выдаст 1, значит, имеется обрыв внутри конструкции детали, если 0 – в ТЭНе короткое замыкание – вам будет необходима замена ТЭНа (в сервисном центре или самостоятельно – без разницы) на стиральной машине.

Проверка ТЭНа на пробой

Если сама спираль исправна, но произошло повреждение изоляции, то ток уходит на корпус СМА.

Чтобы проверить пришедшую в голову гипотезу, переместите мультиметр в режим зуммера и дотроньтесь одним концом крайней, а другим – центральной клеммы. О неисправности вы будете извещены характерным писком.

На заметку! Писк не услышали, а подозреваете пробой? Проверьте исправность тестера, предварительно соединив щупы между собой в режиме зуммера. Если ничего не происходит – сломан прибор.

Проверяем ТЭН

Как извлечь ТЭН

После того, как исследование было проведено, и вы убедились в том, что в вашей стиральной машине присутствует неисправность и нужна замена ТЭНа, потребуется ремонт, его можно сделать своими руками.

Купите новый нагреватель. Это нетрудно: нагревательные элементы для стиральных машин продаются даже в интернет-магазинах с доставкой в любой регион. Приобретенный ТЭН должен быть совместимым.

Совет! Во время разборки рекомендуем (особенно новичкам) сделать пошаговые фотографии или вести видеосъемку. Впоследствии на этапе сборки это поможет ничего не перепутать.

Слейте воду через фильтр. Далее нужно открутить центральную гайку (обозначена цифрой 1 на рисунке). По задумке конструкторов, сложностей со снятием ТЭНа быть не должно. Но из-за скопления накипи и старения резины вытащить ТЭН таким способом не всегда удается. Поэтому вместо откручивания опытные мастера делают следующее: с силой бьют молотком по шпильке (показано на рисунке цифрой 2), так, чтобы утопить ее внутрь. После этого достаточно подцепить деталь отверткой по краям (цифра 3 на рисунке).

Как вытащить ТЭН с накипью из стиралки

Монтаж ТЭНа

Вставляйте ТЭН в паз аккуратно и ровно

Очень бережно, не торопясь вставьте ТЭН стиральной машины, он должен хорошо сидеть в посадочном месте. После этого закрутите крепеж, подсоедините провода и закрутите корпус СМА.

Нам важна ваша оценка!

в домашних условиях, прозвонить тестером, без прибора, исправность, работает ли

ТЭН — водонагревательное устройство в стиральной машине. Под воздействием различных факторов оно может перестать функционировать. Чтобы продлить срок работы устройства, необходимо знать, как проверить ТЭН на стиральной машине, и своевременно устранить неполадки.

Где находится

Узнайте расположение нагревательного устройства машины из инструкции. В зависимости от модели оно может находиться в различных местах прибора. Если инструкция к машине не сохранилась, найти элемент в домашних условиях можно самостоятельно:

1. Необходимо положить прибор на боковую сторону. Нужный элемент может находиться на дне.
2. На место нахождения ТЭНа указывают большие размеры задней панели. Чтобы убедиться в том, что устройство находится в задней части бытовой техники, панель можно снять.
3. Поиск ТЭНа также ведется через барабан. Для удобства поисков можно использовать фонарик.

Какие элементы чаще ломаются

Поломке подвержены:

1. Реле. Если датчик, учитывающий уровень воды в машине, загрязнен, он не подает соответствующий сигнал трубчатому нагревателю. Включения ТЭНа не происходит.
2. Цепь. Она может оборваться. В таком случае заметить поломку будет сложно. На неисправность укажут периодические остановки прибора во время работы и длительный процесс стирки.

Почему происходит поломка

Одной из наиболее частых причин поломки нагревателя является накипь, возникающая из-за постоянного контакта с водой. Слой накипи постепенно превращается в теплоизолятор, препятствующий теплообмену. Если налет своевременно не удалить, он разрушит верхний слой нагревательного устройства, оставив открытой электрическую спираль.

В результате машина будет тратить больше времени на стирку, что приводит к увеличению расхода электроэнергии. На белье могут появиться пятна, которых не было до стирки. Прибор становится опасным для дальнейшего использования из-за увеличения вероятности короткого замыкания.

Чтобы избежать поломки, необходимо проводить проверку ТЭНа. Электронагреватель следует периодически протирать специальными средствами, удаляющими накипь. Желательно контролировать химический состав воды. Наибольшую опасность для нагревателя представляет бикарбонат кальция.

Как проверить ТЭН стиральной машины без прибора

Чтобы проверить работоспособность элемента нагрева воды, снимать его необязательно. Специалисты используют тестер, который называется мультиметр.

Однако если проверить ТЭН стиральной машины мультиметром невозможно, нужно проследить за функционированием прибора. Машина работает неисправно, если:

Техникой какого производителя пользуетесь дома?

• Bosch
• Samsung
• LG
• Karcher
• Philips
• Indesit
• Thomas
• Atlant
• Electrolux
• iRobot
• Ariston
• Dyson
• Vitek
• Beko
• Midea
• Haier
• Candy
• iLife
• Zelmer
• Redmond
• Siemens
• Kuppersberg
• Xiaomi
• Gorenje
• Miele
• Whirlpool
• Hansa
• Liebherr
• DeLonghi
• Scarlett
• Zanussi
• BBK
• AEG
• Smeg
• Nord

Poll Options are limited because JavaScript is disabled in your browser.

1. Требуется больше времени для нагрева воды. Скорость процесса стирки в таких случаях снижается.
2. Появились повреждения на корпусе над нагревательным устройством. К повреждениям относятся потемнения, вздутие, трещины.
3. После стирки белье холодное на ощупь. Это означает, что вещи были постираны в холодной воде.
4. Во время стирки происходит короткое замыкание, работающая машина бьет током.
5. На дисплее появилось сообщение о том, что во время работы вода не прогревается. Если дисплея нет, на неисправность укажут специальные лампочки. Стирка при этом будет проходить в привычном режиме.
6. Машина не выполняет установленные программы.
7. Не нагревается дверца работающего прибора.
8. Выстиранные вещи имеют специфический запах, а загрязнения не отстирываются.

Чтобы узнать, когда нужна диагностика ТЭНа, необходимо запустить прибор на полную мощность и обратить внимание на работу счетчика. Если вращение диска увеличилось, проверяемый элемент следует считать действующим.

Как прозвонить

Проверить исправность электронагревателя можно путем прозвона тестером.

Перед тестированием ТЭНа элемент необходимо нагреть, включив машину в сеть на 15-20 секунд.

Затем ее нужно отключить от сети и отсоединить проводку. Переключатель мультиметра ставят на отметку 200 Ом. Щупы аппарата прикладывают к клеммам устройства. Возможные показатели тестера:

1. Ноль или близкий к нолю показатель. Нагреватель не годен к дальнейшей эксплуатации из-за возникшего короткого замыкания.
2. Единица. Необходима замена ТЭНа.
3. Значение, близкое к расчетному показателю. Устройство пригодно к использованию.

Проверка на пробой

Чтобы проверить исправность ТЭНа в стиральной машине, тестер переводят в режим «Зуммер». После того как провода соединяют, раздается сигнал, загорается лампочка. Один щуп тестера необходимо приложить к клемме ТЭНа, а второй — к корпусу. Отсутствие сигнала указывает на исправность нагревателя.

Определение сопротивления ТЭНа

Чтобы получить сведения о сопротивлении нагревателя, необходимо определить:

1. Мощность ТЭНа (P). Она указана в инструкции и отличается в зависимости от марки машины.
2. Напряжение (U). В большинстве российских квартир этот показатель равняется 220 В.

Вычислить сопротивление можно по формуле: U² разделить на P. С полученным сопротивлением ТЭН работает во время стирки.

Как поменять

Ремонт бытовой техники и замену недействующих элементов стоит доверить мастеру. Занимаясь ремонтными работами самостоятельно, необходимо соблюдать осторожность. Чтобы заменить электронагреватель, владельцу прибора следует:

1. Купить ТЭН. Нужно выбирать устройство, подходящее марке машины.
2. Отсоединить провода. Чтобы при монтаже нового элемента не перепутать провода, следует предварительно сфотографировать крепления старого ТЭНа.
3. Открутить гайку, находящуюся в средней части нагревательного устройства.
4. Отсоединить нагреватель. Сделать это необходимо, поддев ТЭН отверткой, раскачивая устройство из одной стороны в другую.
5. Очистить от накипи соседние с электронагревателем элементы.
6. Присоединить новый ТЭН, пользуясь заранее сделанными фотографиями.
7. Прикрепить провода.

После этого нужно запустить прибор, чтобы проверить функционирование нового нагревателя. Если только что присоединенное устройство соприкасается с барабаном, элемент установлен неправильно.

Читайте также:

• Что делать если в стиральной машине осталась вода в барабане после стирки
• Как заменить ТЭН в стиральной машине Индезит
• Можно ли подключить стиральную машину к горячей воде
• Как достать предмет попавший под барабан стиральной машины

Рейтинг

( 2 оценки, среднее 3 из 5 )

Понравилась статья? Поделиться с друзьями:

тэн сопротивление стиральной машины: как проверить

Причин почему ваша стиральная машина перестала греть воду может быть несколько. Во-первых, может выйти из строя модуль управления. Во-вторых, произошла поломка ТЭНа — трубчатого ТЭНа. Наиболее распространенной причиной отказа является вторая проблема. В статье мы расскажем, где найти, как извлечь, как прозвонить ТЭН и проверить его сопротивление.

Содержание

• 1 Тестирование ТЭНа
• 2 Где находится ТЭН
• 3 Сопротивление
• 4 Визуальный осмотр
• 5 На заметку
• 6 Заключение

Проверка ТЭНа

Для того чтобы убедиться в исправности детали, при его неисправности необходимо проделать несколько простых манипуляций:

1. Отключить стиральную машину от электросети.
2. Найдите нагревательный элемент, он расположен за передней или задней крышкой автомобиля.
3. Отсоедините от него провода.
4. Проверьте сопротивление детали мультиметром.
5. Визуально осмотрите ТЭН на наличие дефектов.

Где ТЭН

Чтобы найти ТЭН, нам нужно разобрать стиральную машину. Но сначала давайте определим, где в вашем блоке находится электронагреватель. В большинстве современных моделей он расположен за задней стенкой. Но вполне вероятно, что вашей машины нет среди большинства, и часть находится за передней крышкой. Чтобы определить, где находится обогреватель, сравните стены, чаще всего он устанавливается за той, которая больше.

Демонтируем нужную крышку, открутив несколько винтов. Находим ТЭН, он находится на дне бака. Отсоедините от него все провода.

Рекомендуем для начала сфотографировать расположение всех проводов, чтобы не пришлось хаотично подключать все обратно.

Сопротивление

Перед снятием ТЭНа необходимо проверить его сопротивление мультиметром. Среднее значение, которым обладает правильно функционирующая часть, составляет 24,2-40 Ом . Напряжение в электрической сети – 220 вольт в квадрате, следует разделить на часть мощностью около 2000 Вт (в нашем случае).

Мощность нагревательного элемента, который установлен в вашей стиральной машине, можно узнать из инструкции по эксплуатации.

Перед проверкой сопротивления нагревательного элемента убедитесь, что стиральная машина отключена от электросети. Далее запускаем тестовый режим в тестере, устанавливаем значение 200 Ом, цепляем тестовые выводы к клеммам детали. Результат должен появиться на дисплее мультиметра.

Если цифра близка к указанной по формуле, значит, с ТЭНом все в порядке. Если показатель значительно меньше того значения, которое считается нормальным, это свидетельствует о повреждении электронагревателя. Если прибор показывает цифру «1», значит, внутри ТЭНа произошла поломка. Цифра «0» указывает на короткое замыкание. Во всех случаях неисправная деталь подлежит замене. Вы можете узнать, как это сделать. этой статьи.

Визуальный осмотр

Если у вас нет мультиметра, то работоспособность детали можно проверить при визуальном осмотре.

Первый путь . Должна запуститься стирка. И начните следить за своим электросчетчиком, в частности, за рулем. Если он набирает обороты, то, скорее всего, работает ТЭН.

Второй способ . Визуальный осмотр. Снимите ТЭН. Для этого нужно открутить гайку, которая находится посередине. Далее нужно нажать на конец выступающего болта, чтобы он нырнул, и ножом поддеть ТЭН. Теперь, когда нагревательный элемент у нас в руках, мы можем внимательно осмотреть его со всех сторон. Если вы обнаружите на детали даже незначительные трещины или черные точки, то, скорее всего, она неисправна.

Обратите внимание

1. При установке нового нагревательного элемента или возвращении старого на место внимательно следите за тем, чтобы все соединения были полностью герметичны. Убедитесь, что нагреватель попал в правильное крепление, расположенное в нижней части бака. В противном случае деталь будет касаться барабана в момент стирки. Что, конечно, не очень хорошо сказалось на его дальнейшей работоспособности.
2. Не пренебрегайте профилактическими мерами, которые помогут продлить срок службы отопителя. Раз в полгода запускайте стирку в стандартном режиме с пустым барабаном. Вместо стирального порошка насыпьте ложку-две лимонной кислоты. Этот метод удалит образовавшуюся в процессе накипь. Подробнее о методах борьбы с накипью на нагревательных элементах читайте . Читайте здесь.

Вывод

Если ваша стиральная машина перестала греть воду, не спешите покупать новую. Возможно, проблема кроется только в неисправном нагревательном элементе. Деталь следует разобрать и прозвонить, чтобы подтвердить или исключить догадку о том, что это повреждена стиральная машина ТЭН.

Если данная манипуляция не позволила выявить неисправность, то убедиться в его исправности поможет тщательный осмотр ТЭНа. Если дефект подтвердился, электронагреватель подлежит замене. Новинку можно заказать через сервисный центр.

Также интересно:

Новости технологий:

В продолжение темы:

Рекомендуем сервисный центр по ремонту бытовой техники

Полный список услуг

Расчет потребления
электроприборы

Вычислять

Калькулятор расчета
мощность нагревателя

Вычислять

Калькулятор расчета
кондиционер

Вычислять

Новый

/

Читать

Ваше мнение

Хотели бы вы видеть интернет-магазин на ru. techinfus.com?

• Да
• Не

Загрузка…

Обзоры технологий

Рейтинги технологий

Калькулятор
расчет
электричество

Вычислять

Как проверить тэн мультиметром

Водонагреватели электрические

широко используются современными людьми для решения бытовых задач. Их основным элементом, обеспечивающим нагрев воды до нужной температуры, является трубчатый электронагреватель (ТЭН). Проволочная спираль, расположенная внутри ТЭН, имеет высокое удельное сопротивление и нагревается при прохождении через нее электрического тока, передавая тепло корпусу прибора через теплопроводный наполнитель. Если стиральная машина, электрочайник или другой бытовой прибор перестал греть воду, то причиной неисправности чаще всего является поломка ТЭНа. В этой статье мы поговорим о том, как проверить ТЭН мультиметром, чтобы убедиться в его неисправности, либо установить, что проблема не в ТЭНе.

Содержание

• Особенности проверки
• Как проверить нагревательный элемент водонагревателя?
• Как проверяется нагревательный элемент стиральной машины?
• Проверка ТЭНа электрочайника
• Заключение

Проверить характеристики

Перед проверкой исправности ТЭНа необходимо рассчитать его сопротивление по формуле R=U ² /P. Буквы в ней означают:

• R — сопротивление электронагревателя.
• U — значение подаваемого напряжения.
• P – мощность устройства, указанная на его корпусе.

Знание значения сопротивления необходимо для того, чтобы сравнивать с ним результаты, полученные при испытаниях.

Рассчитав его по приведенной выше формуле, можно переходить непосредственно к диагностике. Проверка нагревательного элемента выполняется в следующем порядке:

• Отсоедините шнур прибора от источника питания.
• Установите переключатель тестера в диапазон сопротивлений, в котором находится показатель, полученный при расчете.
• Приложите щупы мультиметра к корпусу бытового прибора и, в свою очередь, к выходным контактам ТЭНа.
• Расшифровать показания на дисплее мультиметра. Если тестер показывает сопротивление, равное полученному в расчетах, ТЭН исправен. Цифра «0» указывает на замыкание спирали, находящейся внутри элемента. Цифра «1» или бесконечность означает, что спираль разорвана.

Весь процесс подробно в видео:

Закончив тестирование, следует прозвонить нагревательный элемент, чтобы выяснить, не происходит ли электрический пробой на корпусную часть.

Эта процедура также выполняется мультиметром таким образом:

• Установите измеритель в режим зуммера с помощью регулятора на панели тестера.
• Прикоснитесь щупами к корпусу и, в свою очередь, ко всем контактам электронагревателя.

Если при прикосновении щупов к клеммам прибор издает сигналы высокой частоты, это говорит о том, что к корпусу «прорывается» электричество. К такому устройству нельзя прикасаться, если оно подключено к сети, иначе возможен сильный удар током.

Как проверить ТЭН водонагревателя?

Котел проверяется на исправность электронагревателя так же, как описано выше. Единственная особенность этой процедуры заключается в том, что помимо ТЭНа необходимо проверить еще и терморегулятор. Величина сопротивления исправных ТЭНов водонагревателей в зависимости от марки приборов может составлять от 0,37 до 0,71 МОм.

Как было сказано, после диагностики электронагревателя следует проверить, нет ли поломки на корпусную часть. Как прозвонить ТЭН мультиметром, мы уже описывали: нужно перевести счетчик в режим зуммера, а затем, прикасаясь щупами мультиметра к контактам, прослушивать сигналы, которые издает прибор.

Как проверяется ТЭН стиральной машины?

Самая главная сложность при проверке ТЭНа стиральной машины заключается в том, что найти его достаточно сложно – особенно это касается многих современных агрегатов, внутреннее устройство которых довольно запутанно. Чаще всего ТЭН в стиральных машинах располагается возле ТЭН задняя крышка, чуть ниже загрузочного бака. Однако в некоторых моделях он устанавливается спереди, а в машинах с верхней загрузкой электрические ТЭНы часто располагаются с одной из сторон.

Проверка ТЭНа стиральной машины имеет еще один нюанс – эти ТЭНы оснащены тремя выводами, и при проверке нужно подключаться только к двум из них, причем важно не перепутать эти контакты. Обычно клеммы, к которым нужно подключиться (ноль и фаза), расположены по краям, а между ними имеется контакт массы, что для проверки значения не имеет.

В противном случае диагностика ТЭНа стиральной машины проводится в соответствии с вышеуказанной инструкцией.

Величина сопротивления исправного электронагревателя современных стиральных машин в большинстве случаев составляет от 25 до 60 Ом.

Проверка ТЭНа электрочайника

Электронагреватель этих приборов всегда имеет свободный доступ, и найти его несложно. Чтобы его проверить, нужно предварительно рассчитать сопротивление элемента по формуле. Затем нужно установить измерительный прибор в режим минимального сопротивления, затем присоединить щупы к выводам ТЭНа и посмотреть, какие данные отобразятся на дисплее тестера. При неисправном нагревателе значение полученного сопротивления будет заметно отличаться от расчетного. Если мультиметр показывает «1» или бесконечность, спираль оборвана.

О наличии короткого замыкания можно говорить, если прибор выдает одинаковые показатели при прикладывании одного его щупа к металлической трубе, а другого к нагревательному элементу.

В следующем видео процесс проверки ТЭНа электрочайника:

Заключение

В этой статье мы разобрались, как правильно проверить ТЭНы различных бытовых приборов с помощью мультиметра. Напоследок необходимо сказать, что при обнаружении неисправности ТЭНа из-за короткого замыкания или обрыва спирали восстановить работоспособность бытовых приборов можно только заменой неработающего элемента. То же самое необходимо сделать, если электронагреватель дает пробой на корпус устройства, иначе работа такого устройства может привести к поражению электрическим током.

Осушитель не работает: проблемы и решения

Сушилка использует простую систему для сушки одежды: внутренний барабан вращает влажную одежду, циркулируя через нее нагретый воздух для сбора влаги, а затем выводит ее через выпускной шланг. Как и большинство людей, вы, вероятно, используете сушилку не реже одного раза в неделю. Когда вы обнаружите, что сушилка не работает, вы хотите решить проблему как можно быстрее.

Несколько простых советов по поиску и устранению неисправностей для газовых и электрических сушильных машин помогут точно определить проблему и определить, можете ли вы отремонтировать сушильную машину или вам нужно позвонить в сервисную службу, чтобы отремонтировать сушильную машину у профессионала.

Сушильная машина не работает

Сушильная машина не сушит белье из-за сломанной детали или из-за того, что сушилке не хватает мощности для работы. Прежде чем приступить к осмотру внутренней части сушильной машины, проверьте вилку, шнур питания и выключатели:

1. Убедитесь, что сушильная машина надежно подключена к сети, а вилка или шнур не повреждены и не изношены.
2. Если у вас есть электрическая сушилка, проверьте коробку выключателя, чтобы убедиться, что выключатель не был брошен. Поскольку ваша сушилка работает от сети 240 вольт, можно выключить только половину двойного выключателя. Это может объяснить, что сушилка не нагревается, даже если она работает.
3. Если у вас есть газовая сушилка, проверьте подачу газа – если она не греет (или вообще не работает), проверьте выключатель.

После того, как вы исключите эти простые исправления, вы можете посмотреть, как починить сушилку, которая не сушит. Конкретные проблемы могут включать следующее:

• Сушильная машина не нагревается
• Сушильная машина не запускается
• Сушильная машина не вращается
• Сушильная машина сильно шумит
• Осушитель запускается, затем останавливается

Внимание! Перед выполнением проверки или ремонта отключите сушильную машину от сети. Если у вас есть газовая сушилка, также отключите подачу газа.

Сушильная машина не нагревается

Электрическая сушилка не нагревается, даже если она работает, часто из-за неисправного нагревательного элемента сушилки. Вы можете проверить элемент с помощью инструмента, называемого мультиметром. Инструмент сообщает вам, есть ли разрывы в электрическом пути. Показание должно быть около 15 Ом. Если на счетчике нет непрерывности, замените нагревательный элемент сушилки.

Газовая сушилка будет работать, но не будет нагреваться, если ее термопредохранитель перегорел из-за перегрева сушилки (обычно из-за засорения вентиляционного отверстия, поэтому проверьте вентиляционный канал). Используйте мультиметр для проверки плавкого предохранителя и замените плавкий предохранитель, если вы не измеряете непрерывность.

Осушитель не запускается

Существует множество причин, по которым осушитель не запускается. Сначала проверьте источник питания, потому что проблема может быть в нем, а не в самой сушилке. Если сушилка полностью подключена к сети, проверьте автоматический выключатель сушилки. Газовая сушилка имеет один выключатель, а электрическая сушилка имеет два выключателя, которые часто соединяются вместе. Поскольку вы не всегда можете определить, сработал ли выключатель, выключите его и снова включите.

Общие проблемы с сушилкой включают неисправный дверной выключатель или пусковой переключатель, а также проблемы с управлением, такие как сломанный таймер сушилки или неисправная электронная плата управления:

• Проблемы с дверным выключателем могут помешать запуску сушилки. Полностью закройте дверцу сушильной машины, чтобы активировать дверной выключатель. Чтобы проверить переключатель, откройте дверцу, нажав на рычаг дверного переключателя. Если освещение барабана не выключается, скорее всего, сушилка не запускается из-за неисправности дверного выключателя.

• Перегоревший термопредохранитель часто препятствует запуску электросушилки. Вы найдете термопредохранитель на корпусе вентилятора. Отключите осушитель от сети и проверьте плавкий предохранитель на непрерывность. Замените термопредохранитель, если мультиметр не измеряет непрерывность. Проверьте выпускное отверстие, потому что засорение в вентиляционном отверстии, вероятно, привело к перегоранию плавкого предохранителя.

• В сушилках с циферблатным таймером неисправный пусковой переключатель может помешать работе двигателя. С помощью мультиметра проверьте непрерывность цепи пускового выключателя. Замените пусковой переключатель, если вы не измеряете непрерывность проводов между пусковым переключателем и двигателем. Вместо этого может случиться так, что у таймера сломан контакт выключателя двигателя. Следуя электрической схеме сушилки, проверьте целостность проводов между таймером и двигателем. Если у вас нет электрической схемы или эти задачи кажутся слишком сложными для самостоятельного выполнения, попросите специалиста по обслуживанию проверить таймер.

• Осушители с электронным управлением имеют печатную плату, управляющую компонентами осушителя. Неисправная печатная плата препятствует запуску сушилки. Отключите сушилку от сети, а затем найдите печатную плату на главной панели управления. На нем могут быть следы ожогов или места, где произошло короткое замыкание. Если печатная плата неисправна, лучше доверить ее устранение профессионалу.

Барабан сушилки не вращается

Если сушилка запускается, но барабан не вращается, возможно, в сушилке изношен подшипник барабана или ремень сушилки. Для проверки подшипника снимите ремень и попробуйте провернуть барабан рукой. Если барабан не вращается, необходимо заменить подшипник.

Если вы слышите, как работает двигатель сушилки, но барабан сушилки не вращается, возможно, порвался приводной ремень. Отключите сушилку от сети, проверьте приводной ремень и замените его, если он порвался. Даже если ремень не является причиной проблем с сушилкой, самое время заменить старый ремень, который впоследствии может вызвать проблемы.

Сушильная машина издает шум

Если ваша сушильная машина издает скрип или визг, причиной может быть узел натяжного шкива. Этот узел контролирует натяжение ремня барабана за счет трения. Со временем натяжной ролик может выйти из строя.

Сушка запускается, затем останавливается

Удивительно, когда вы запускаете электрическую сушилку только для того, чтобы вернуться через несколько часов и обнаружить, что ваша одежда все еще мокрая. Если ваша электрическая сушилка запускается, а затем останавливается слишком рано, причиной может быть термопредохранитель сушилки, если у вас есть электрическая сушилка.

Термопредохранитель осушителя представляет собой защитный механизм, определяющий температуру воздуха, поступающего в наружное вентиляционное отверстие. Если воздух слишком горячий, перегорает предохранитель, останавливая электрическую сушилку (газовая сушилка продолжает работать, но не греет). К сожалению, в случае срабатывания термопредохранителя его необходимо заменить, чтобы сушилка снова заработала.

Чтобы сушильная машина работала должным образом, обращайте внимание на признаки того, что машина может начать выходить из строя. Сушилка, которая плохо сохнет сегодня, может сигнализировать о том, что пришло время сделать необходимый ремонт.

Регулярное техническое обслуживание сушильной машины, такое как удаление ворса, очистка вентиляционной трубки и барабана, рекомендуется для поддержания сушильной машины в хорошем состоянии.

Если вам нужны профессиональные услуги по ремонту сушильных машин, вы всегда можете рассчитывать на специалистов Sears Home Services.

5 основных проблем, из-за которых сушильная машина SAMSUNG не нагревается — ремонт бытовой техники своими руками, советы и рекомендации по ремонту дома

РАСКРЫТИЕ: Этот пост может содержать партнерские ссылки, то есть когда вы переходите по ссылкам и совершаете покупку, мы получаем комиссию без каких-либо дополнительных затрат для вас

Каждый день мы загружаем мокрую одежду в сушилки и позволяем им работать, не задумываясь об этом. Все предполагают, что как только они закроют дверь и запустят цикл сушки, машина должна нагреться, чтобы выполнить свою работу. Но что произойдет, если ваша сушилка Samsung на самом деле не нагревается?

Если ваша сушильная машина Samsung не нагревается, в 80% случаев это вызвано сгоревшим нагревательным элементом, а в остальных 18% — перегоревшим термопредохранителем, циклическим термостатом или неисправным реле нагревателя платы управления. . Последние 2% вызваны неправильным питанием.

В этой статье мы подробно рассмотрим некоторые наиболее вероятные причины, по которым ваша сушильная машина Samsung не нагревается. Затем мы рассмотрим несколько часто задаваемых вопросов по этой теме.

Распространенные проблемы, когда сушильная машина Samsung не нагревается

Сгоревший нагревательный элемент

Что это такое: Чтобы сушильная машина Samsung эффективно сушила одежду, она должна сначала выделять тепло. Вот где нагревательный элемент вступает в игру.

Точная конструкция нагревательного элемента может отличаться в зависимости от вашей модели. Тем не менее, все они в целом работают одинаково.

Когда машине требуется тепло, она подает энергию на нагревательный элемент. Нагревательный элемент вырабатывает тепло, которое затем нагнетается в сушилку вентилятором.

Этот горячий движущийся воздух удаляет влагу и высушивает все, что вы поместили в сушилку Samsung.

Почему не работает: Когда сушильная машина Samsung не нагревается, с вероятностью 80% это вызвано перегоранием нагревательного элемента.

Вы можете убедиться в этом, осмотрев нагревательный элемент сушильной машины Samsung с помощью мультиметра или визуально.

Если вы используете мультиметр для проверки сопротивления нагревательного элемента, показание должно быть примерно 10 Ом . Если это так, то это означает, что ваш нагревательный элемент находится в хорошем рабочем состоянии.

Кроме того, вы можете взять фонарик и осмотреть весь нагревательный элемент вблизи.

Выгоревшие элементы будут издавать горелый запах или иметь следы ожогов по всей длине элемента.

Способ устранения: Чтобы решить эту проблему, вам необходимо заменить нагревательный элемент. Сделать это довольно просто.

Однако доступ к корпусу нагревательного элемента делает эту ремонтную работу трудоемкой и трудоемкой.

Всегда начинайте любой ремонт с отключения питания осушителя во избежание травм и поражения электрическим током.

Держите под рукой руководство пользователя и технический лист в качестве краткого справочника. Это поможет вам найти и идентифицировать нагревательный элемент на вашей модели, который будет находиться в корпусе где-то вдоль вентиляционных отверстий.

Чтобы добраться туда, вам может понадобиться снять несколько деталей, в том числе барабан и любые другие компоненты, которые мешают.

Однако, как только вы доберетесь до корпуса, вам необходимо снять существующий нагревательный элемент и отсоединить прикрепленные к нему электрические разъемы.

Закрепите замену таким же образом, затем двигайтесь в обратном направлении, заменяя все компоненты и панели, которые вы разобрали ранее.

Сгоревший термопредохранитель

Что это такое: Когда речь идет о бытовых приборах, выделяющих тепло (например, о плите или, в данном случае, о сушилке Samsung), есть дополнительный компонент, который обеспечивает дополнительную защиту от перегрев.

Эта деталь называется термопредохранителем. Они известны как «жертвенные» устройства, потому что они сгорают или взрываются, чтобы защитить остальную часть устройства.

В этом случае сушильная машина Samsung оснащена термопредохранителем на блоке нагревателя, который защищает от перегрева.

Если температура поднимется слишком высоко, термопредохранитель перегорит и предотвратит нагрев сушилки.

Почему не работает: Когда сушильная машина Samsung не нагревается , есть вероятность 10%, что это из-за сгоревшего плавкого предохранителя в блоке отопителя.

Как упоминалось ранее, это происходит всякий раз, когда температура вокруг блока обогревателя поднимается выше безопасного уровня , так как перегорает предохранитель, чтобы защитить остальную часть машины от повреждения.

Такой перегрев обычно происходит из-за засорения вентиляционных отверстий сушилки .

Без надлежащего воздушного потока, отводящего тепло от нагревательных элементов, блок нагревателя перегревается, что приводит к перегоранию предохранителя.

Как исправить: Решение этой проблемы состоит из двух частей. Во-первых, вам нужно заменить сгоревший термопредохранитель.

Это «одноразовые» детали в том смысле, что они не подлежат ремонту. Их можно только заменить.

Как обычно, отключите питание перед выполнением любых ремонтных работ. Кроме того, держите под рукой руководство пользователя и технический лист в качестве быстрого справочника.

Это поможет вам при снятии необходимых панелей (обычно задней панели) для доступа к узлу нагревателя.

Здесь вы должны быть осторожны еще с одним моментом: если нагреватель в сборе еще горячий, не работайте с ним, пока он полностью не остынет.

Затем отключите сгоревший предохранитель и замените его новым.

Замена предохранителя устраняет только симптом, а не основную причину. Обязательно очистите все вентиляционные отверстия сушилки, чтобы обеспечить надлежащий поток воздуха и предотвратить перегрев.

Сбой велосипедного термостата

Что это: Ваша сушильная машина Samsung не вырабатывает тепло непрерывно до конца цикла сушки.

Вместо этого он вырабатывает тепло только до тех пор, пока не достигнет заданной температуры, прежде чем отключится нагреватель.

Когда температура слишком низкая, процесс нагрева повторяется столько раз, сколько необходимо для поддержания нужного уровня тепла на протяжении всего цикла.

Чтобы обогреватель включался и выключался только тогда, когда это необходимо, в сушильной машине используется циклический термостат.

Он определяет, когда температура становится слишком низкой или слишком высокой, и реагирует соответствующим образом.

Причина отказа: Циклический термостат постоянно используется и со временем может выйти из строя.

В этом случае он может не определить, что температура внутри сушилки слишком низкая, и поэтому не сможет включить нагреватель.

Если вы уже давно используете сушильную машину Samsung, возможно, термостат слишком сильно изношен и не может работать должным образом.

Вы можете диагностировать циклический термостат с помощью мультиметра, проверив его сопротивление.

Исправный термостат должен давать показания 0,1-0,5 Ом. Тем не менее, он покажет бесконечное чтение, если он неисправен и нуждается в замене.

Способ устранения: Обычно циклический термостат находится за задней панелью сушильной машины.

Это будет зависеть от конкретной модели и ее конструкции, поэтому для уверенности обратитесь к руководству пользователя и техническому описанию.

Как всегда, перед началом любых работ отключите питание.

Чтобы заменить его, вам просто нужно снять его электрический разъем и винты, удерживающие его на месте.

Затем установите новый термостат и действуйте в обратном порядке: прикрутите его на место, замените разъем, затем установите заднюю панель на место.

Неисправность реле нагревателя платы управления

Что это такое: Как вы знаете, «мозгом» почти любого бытового прибора является главная плата управления.

Даже сушильная машина Samsung координирует и контролирует все функции прибора, включая его способность генерировать тепло.

На этой плате управления находится множество электрических компонентов, управляющих различными частями сушилки.

В данном случае мы смотрим на реле на этой плате управления, предназначенное для подачи питания на нагреватель при необходимости.

Причина отказа: Хотя остальная часть платы управления может работать нормально, неисправно реле отопителя на плате управления.

Несмотря на то, что все остальное работает правильно, неисправное реле нагревателя означает, что плата управления не подает питание на нагреватель.

Способ устранения: Технически можно починить только поврежденное реле отопителя.

В зависимости от того, где вы живете, вы можете найти службу, которая может сделать это за вас.

Однако более простым решением была бы полная замена основной платы управления.

Основная плата управления обычно находится за панелью управления сушильной машины.

Возможно, вам придется снять верхнюю панель, чтобы получить к ней доступ, хотя это может отличаться в зависимости от вашей модели. Как всегда, обратитесь к руководству пользователя и техническому паспорту, чтобы быть уверенным.

Достигнув платы, снимите электрические разъемы и крепежные винты. Поместите новую плату и замените эти винты и разъемы так же, как и раньше.

Неправильное электропитание

Что это такое: Сушильная машина — энергоемкий прибор, особенно когда речь идет о нагревательном элементе.

Для выработки тепла нагревательный элемент внутри сушилки требует постоянного двухфазного питания 240 В.

Причины отказа: Учитывая, что осушитель питается от двухфазного источника питания, он может быть подключен к двойным автоматическим выключателям.

Если один из этих выключателей сработает, сушилка получит только половину необходимой мощности (т.е. 120 В) и только от одной фазы.

Проще говоря, другие части сушилки, такие как двигатель или плата управления, могут получать питание и работать правильно.

Тем не менее, нагревательный элемент не получает питание и, следовательно, не может генерировать тепло.

Как исправить: Чтобы это исправить, вы должны восстановить полную мощность сушильной машины Samsung. Проверьте свои автоматические выключатели и определите, какие из них питают вашу сушилку.

Затем убедитесь, что они оба снова включены. Если один и тот же выключатель продолжает срабатывать, это признак того, что в вашей электрической системе есть серьезная неисправность.

Вам необходимо обратиться к профессиональному электрику для устранения проблемы и к специалисту по ремонту сушилки, если эта проблема связана с самой сушилкой Samsung.

Часто задаваемые вопросы

Вот несколько часто задаваемых вопросов о сушилках Samsung, которые не нагреваются.

Почему нагревательный элемент сушилки Samsung не работает?

Предположим, вы заменили сгоревший нагревательный элемент сушилки, и новый тоже перегорел.

Если это так, возможно, вашей сушилке не хватает надлежащего потока воздуха. Помните: сушилке нужен хороший поток воздуха, чтобы предотвратить перегрев ее частей, таких как нагревательный элемент.

Многие домовладельцы пренебрегают регулярной очисткой вентиляционных отверстий и фильтров сушилок. В результате ворсинки накапливаются и препятствуют эффективной циркуляции воздуха.

Независимо от того, насколько чистыми, по вашему мнению, являются вентиляционные отверстия сушилки, им всегда может понадобиться еще одна чистка!

Как узнать, неисправен ли нагревательный элемент в сушильной машине?

Проверить нагревательный элемент можно двумя способами: визуально и с помощью мультиметра. Чтобы упростить задачу, вы можете снять нагревательный элемент и осмотреть его при свете.

  Просто внимательно присмотревшись к нагревательному элементу, вы сможете заметить разрывы или следы прогара на катушках . Это явные признаки того, что нагревательный элемент неисправен.

Вы также можете использовать мультиметр для проверки непрерывности и сопротивления. Это можно сделать, прижав щупы мультиметра к клеммам на нагревательном элементе. Ваш глюкометр должен издать звуковой сигнал, если нагревательный элемент все еще работает правильно.

Стоит ли менять нагревательный элемент в сушилке?

Замена нагревательного элемента сушилки может быть дорогостоящей (, конечно, зависит от того, где вы живете ), поэтому некоторые люди рассматривают возможность покупки новой сушилки.

Итак, что же делать? Что ж, вот полезное практическое правило: если стоимость ремонта вашей существующей сушилки на 50% меньше, чем цена новой сушилки, то вам следует просто отремонтировать ее.

Другими словами, если ремонт обойдется более чем в половину стоимости новой сушилки, то можно заплатить разницу и получить совершенно новую модель!

Сколько стоит замена нагревательного элемента в сушилке Samsung?

Замена нагревательного элемента в сушильной машине Samsung требует двух затрат: замена детали и затраты на оплату труда.

Как правило, нагревательный элемент сушилки Samsung может стоить от 50 до 150 долларов. Плата техническому специалисту за его замену будет стоить от 120 до 200 долларов сверх этой стоимости.

Вы можете значительно сэкономить, заменив нагревательный элемент самостоятельно.

Тем не менее, вы должны иметь знания и опыт, чтобы делать это безопасно и правильно. Если вы не уверены в себе, лучше нанять специалиста, который сделает это за вас.

Samsung dryer heating element will work on clothes dryer model numbers: DV306BEW, DV306LEW, DV316BEC, DV316BEW, DV316HEC, DV316LES, DV316LEW, DV317AEG, DV317AES, DV317AEW, DV328AEG, DV328AER, DV328AEW, DV330AEB, DV338AEB, DV330AEW, DV331AER, DV331AEW, DV337AEG, DV337AEL, DV337AER, DV337AEW, DV338AEW, DV339AEG, DV339AEL, DV339AER, DV339AES, DV339AEW, DV340AEG, DV340AER, DV350AEG, DV350AEP, DV350AER, DV350AEW, DV393ETPARA, DV393ETPAWR, DV395ETPARA, DV395ETPAWR, DV3C6BEW, DV405ETPASU, DV405ETPAWR, DV407AEW, DV409AER, DV409AEW, DV409SEL, DV410AER, DV410AEW, DV419AES, DV419AEU, DV419AEW, DV428AEL, DV428AEW, DV431AEP, DV431AEW, DV438AEL, DV438AER, DV448AEE, DV448AEP, DV448AEW, DV456EWHDWR, DV484ETHASU, DV484ETHAWR, DV501AEW, DV5451AEP, DV5451AEW, DV5471AEP, DV5471AEW, BED70B, BED70W, DV203AES, DV203AEW, DV206AES, DV206LEW, DV209AEW, DV210AES, DV210AEW, DV218AEB, DV218AES, DV218AEW, DV219AEB, DV219AEW, DV220AEW, DV221AEG, DV221AES, DV229AEG, DV231AEW, DV2C6BEW, MDE6700AYW, MDE6700AZW, MDE9700AYM, MDE9700AYW, MDE9700AZM, MDE9700AZW, NED7200TW, YIED7200TW, and YNED7200TW.

9 шагов для проверки термостата водонагревателя

Ваш дом определяется установленными в нем основными системами, поддерживающими ваш образ жизни. Мы настолько зависим от их правильного функционирования, что трудно представить день стирки без стиральной машины и сушилки. В большинстве домов основные системы или вспомогательные системы разнообразны и служат разным целям. К ним относятся вода, газ, электроэнергия и коммунальные услуги.

Одним из самых полезных приборов в этом отношении является водонагреватель. Это не что иное, как чудо-машина, которая превращает ледяную воду в паровую ванну и используется для различных целей, таких как уборка, купание и т. д. Люди, живущие в экстремально холодных условиях, ценят горячую воду в любое время суток. . По этой причине они уделяют много внимания покупке лучшего оборудования на рынке, чтобы защитить свои расходы в будущем. Тем не менее, настоящая проблема начинается, когда ваше дорогое или первоклассное оборудование начинает работать со сбоями!

Стоит ли вызывать специалиста?

Для человека, живущего в городском районе, стало почти инстинктом обращаться в профессиональные компании за неисправным устройством или системой в наших домах и офисах. Нельзя сказать, что есть что-то неправильное в том, чтобы звонить в компании, которые умеют заботиться об оборудовании. Во многих случаях лучше как можно скорее позвонить в компанию по ремонту или замене, чтобы избежать дальнейшего повреждения.

Потому что:

• Они созданы в сообществе, и многие люди доверяют им повседневную работу со своими приборами.
• У них есть квалифицированные техники и рабочие, которые обучены и имеют опыт работы.
• У них есть все необходимые инструменты и оборудование, чтобы убедиться, что работа выполнена в минимальное время и не сломались по пути другие вещи.
• Существует множество компаний, и вы можете получить отличное соотношение цены и качества, позвонив в несколько компаний и получив предложения от каждой.
• В большинстве случаев на работы по ремонту или замене даются гарантии, которые могут уберечь вас от трат в будущем на то же самое.

Таким образом, вызов авторитетной компании для работы может иметь свои преимущества.

Как проверить термостат водонагревателя?

Помимо всего хорошего, связанного с профессиональным обслуживанием, вам необходимо оценить, требует ли проблема команды техников, что потребует от вас четкого графика и будет стоить вам значительной суммы денег. В случае поломки термостата водонагревателя, вы можете сделать это самостоятельно, если вы склонны к этому. Хорошо иметь некоторый технический опыт для ремонта неисправного устройства, но хорошо, если у вас его нет.

В этом посте мы рассмотрим подробное руководство о том, как проверить и заменить термостат водонагревателя, не вызывая лицензированного сантехника. Это может показаться сложной задачей, но вы будете в порядке, если будете внимательно следовать инструкциям.

Основные проблемы водонагревателя

В случае поломки водонагревателя чаще всего возникают две проблемы:

• Нагревательные элементы
• Термостат

Если вы не получаете горячую воду из водонагревателя, пришло время приступить к работе с большими орудиями и полной силой.

Работа термостата электрического водонагревателя

В большинстве случаев, когда ваш электрический водонагреватель отказывается делать то, что должен, т. е. нагревать воду, виновником может быть его термостат. Не сказать, что термостаты — настоящая проблема, они могли бы стать проблемой. Имейте в виду, что, заменив деталь в вашем водонагревателе, вы можете уберечь себя от дорогостоящей замены водонагревателя. Проходит несколько минут, и вы снова начнете получать горячую воду.

Чтобы понять, как работает водонагреватель, вам нужно немного узнать о том, как работают термостат и нагревательные элементы. Термостат работает как мост, открываясь и закрываясь. Вот как электричество могло пройти через него и нагреть элементы. В свою очередь, нагревательные элементы спроектированы и запрограммированы на включение и выключение в зависимости от потребности в горячей воде.

Во всех последних электрических водонагревателях, предназначенных для дома, есть два термостата и два нагревательных элемента. Их можно найти в панелях, установленных по бокам вашего обогревателя, каждая с одним из нагревательных элементов и термостатом.

Между этими двумя термостатами существует четкое различие по размеру и возможностям. Традиционно верхний термостат регулирует величину тока, проходящего через него и через меньший. Поэтому при поломке верхнего термостата отключается вся подача горячей воды. В случае неисправности только меньшего термостата вы заметите значительное снижение температуры воды.

Редкий случай, когда оба термостата начинают работать со сбоями одновременно. Но лучше всего заменить оба сразу, чтобы избежать неудобств в ближайшем будущем.

ЧИТАЙТЕ ТАКЖЕ: Как очистить термопару на водонагревателе

Термостаты электрического водонагревателя не универсальны

Существует заблуждение, что термостаты водонагревателей универсальны. Это неправда, и вам нужно убедиться, что у вас есть актуальная информация о напряжении и типе термостата. Вы можете легко найти эту информацию на боковой стороне обогревателя на бирке. Если бирка удалена, можно с уверенностью предположить, что напряжение, необходимое для термостата, составляет 240 вольт.

Еще одна дилемма, с которой приходится сталкиваться многим владельцам, — это колоссальное количество брендов на рынке производителей термостатов. Убедитесь, что вы ознакомились со спецификациями продукта, прежде чем остановиться на одном из них.

Необходимые инструменты и оборудование

Вначале мы исходили из того, что вы можете проверить термостат водонагревателя дома, не вызывая лицензированного сантехника. Но есть еще некоторые необходимые инструменты и оборудование, которые вам понадобятся для того, чтобы снять и установить неисправные детали.

Итак, в рамках руководства «Сделай сам» вам необходимо приобрести следующие инструменты и оборудование:

• 1/4-дюймовый торцевой ключ или отвертка с плоской головкой
• Крестообразная отвертка #2
• Аналоговый или цифровой мультиметр/вольтметр
• Сменный термостат

9 шагов для проверки термостата водонагревателя?

1.

      Проверить непрерывность

Основной частью проверки термостата вашего водонагревателя является проверка непрерывности. Это потому, что это определит, требует ли ваш термостат замены или все в порядке. Используя аналоговый или цифровой мультиметр, вы можете проверить непрерывность термостата и взять его оттуда. Имейте в виду, что работа рядом с электрическими приборами может быть опасной. Итак, примите все меры предосторожности при проверке термостата водонагревателя.

2.      Выключите питание

Как упоминалось в предыдущем разделе, ваше благополучие превыше всего. При работе с водонагревателем в первую очередь необходимо убедиться, что все линии электропередач, ведущие к прибору, отключены. Для этого вам нужно направиться к главному щитку и найти выключатель под заголовком «водонагреватель» или «горячая вода». Если для начала нет маркировки, вы можете найти выключатель, перевернув каждый выключатель, а затем отключив соответствующий выключатель. Не забудьте пометить его для дальнейшего использования.

3.      Снимите крышки доступа

Используя ¼-дюймовый гаечный ключ или отвертку с плоской головкой, вы можете снять верхнюю и нижнюю панели доступа к термостату и завернуть изоляцию на термостаты. Чтобы убрать изоляцию, используйте ленту и держите путь свободным. Затем снимите пластиковые крышки с термостата, чтобы у вас была прямая видимость для облегчения работы.

4.      Убедитесь, что питание водонагревателя отключено.

Для работы вблизи водонагревателя необходимо убедиться, что все отключено от электросети. Используйте мультиметр или линейку напряжения, чтобы убедиться, что водонагреватель обесточен.

Если вы используете мультиметр, вы можете проверить силу тока, соединив верхнюю часть с ножками одновременно. Счетчик должен показать ноль, потому что это подтвердит, что ток отключен. В дополнение к этому коснитесь каждой ножки, пока черный разъем касается водонагревателя.

5.      Кнопка сброса верхнего предела

Определите, сработала ли кнопка сброса верхнего предела. Вот экземпляры, которые вызывают срабатывание кнопки:

• Термостат не откалиброван
• Неисправен нагревательный элемент
• Контакты термостата имеют закрытый предохранитель.

Убедитесь, что вы отключили сброс верхнего предела, прежде чем возиться с термостатом вашего электрического водонагревателя.

6.      Отсоедините проводку

С помощью крестообразной отвертки №2 отсоедините клеммы от каждого термостата. В качестве профессионального совета обязательно сфотографируйте со своего смартфона, какие провода к каким клеммам подключены. Это очень удобно в качестве ориентира на будущее, так что вам не нужно беспокоиться о подключении неправильных проводов к последовательным клеммам.

7.      Проверьте термостат с помощью мультиметра.

Если вы используете аналоговый мультиметр, вам необходимо установить мультиметр на одно из самых низких значений сопротивления. После этого вы можете откалибровать измеритель, сведя стрелки вместе и установив показание на 0.

Для тех, кто имеет дело с цифровым мультиметром, вы можете установить сопротивление около 200, что является одним из самых низких сопротивлений в омах. цифровые машины. Есть некоторые модели, которые используют тон с сопротивлением, чтобы указать, есть ли оно. Если ваш прибор имеет такую ​​возможность, лучше всего использовать ее для аутентичных показаний.

8.      Проверка клемм

Этап проверки каждого термостата можно разделить на две части, каждая из которых состоит из проверки одного термостата за раз.

Когда вы имеете дело с большим термостатом, возьмите одну из черных щуповых игл из счетчика и установите ее на левой стороне клеммы, а затем возьмите красную иглу и установите ее на другую левую клемму термостата. Если он показывает непрерывность, показания должны быть близки к нулю. Если непрерывности нет, это означает, что основной термостат вышел из строя и требует немедленной замены. Для правых терминалов вам необходимо повторить процесс и записать результаты.

Если с верхним термостатом все в порядке, повторите процедуру с меньшим термостатом и запишите результаты.

9.      Подсоедините проводку

Это все для тестирования термостатов и проверки необходимости их замены или нет. После завершения испытаний следует повторно подключить проводку, чтобы закрыть панели доступа крышками, чтобы убедиться, что они не доступны для других людей, а провода не оголены.

После этого есть два курса, которые вы можете выбрать в зависимости от обстоятельств.

• Вы должны перейти к следующему этапу замены термостатов. Это не должно быть проблемой для вас, если вы можете следовать пошаговому руководству, подобному этому, о том, как заменить термостаты на вашем электрическом водонагревателе.
• Если оба термостата исправны, можно переходить к проверке целостности ТЭНов. Это еще один набор деталей, которые часто выходят из строя, если водонагреватель не работает должным образом.

Заключение

Электрический водонагреватель является одним из самых сложных приборов в вашем доме, если вам нужно разобрать его наизнанку. К счастью, в случае замены термостатов или проверки целостности нагревательных элементов вам не нужно быть штатным сантехником, чтобы решить эту проблему.

Термостат является одним из основных компонентов водонагревателя, который работает как мост и частично пропускает через себя электрический ток. В свою очередь, этот электрический ток нагревает элементы в нагревателе, чтобы нагреть воду в резервуаре для воды. Как указывалось ранее, в ваших интересах заменить оба термостата одновременно, даже если один из них работает нормально.

Осушитель GE не нагревается? Как это исправить

Осушитель GE не нагревается? Тогда эта статья для вас. Просто просмотрите каждую из возможных причин, перечисленных ниже, и вы сможете найти причину проблемы и устранить ее.

This guide covers most models of GE dryers, including:

CADE165RAL

CADG265RAL

CADG265RBL

CADG265RCL

DBLR333ET0AA

DBLR333ET0WW

DBXR300EG3WS

DHDSR46EG8WW

GHDX100EM0WW

GTDP180ED2WW

GTDP180ED3WW

GTDP200EM0WW

GTDP200EM1WW

GTDP200EM2WW

GTDP220EF0WW

GTDP220EF1WW

GTDP220EF2WW

GTDX200EM0WW

GTDX200EM1WW

GTDX200EM2WW

GTDX205EM1CC

Thermal Fuse

The first possible Причина проверки — термопредохранитель. Термопредохранитель защищает сушилку от перегрева. При неисправности сушилка не нагревается.

Для проверки плавкого предохранителя:

1. Выключите сушильную машину.
2. Найдите плавкий предохранитель. Вы сможете найти его на корпусе вентилятора или на источнике тепла сушильной машины (при необходимости обратитесь к руководству).
3. После обнаружения вам нужно будет использовать мультиметр, чтобы проверить его на непрерывность.
4. Если тест показывает целостность предохранителя, значит, он исправен, а не является причиной проблемы. Однако, если тест не показывает непрерывности, это означает, что он, скорее всего, перегрелся и взорвался, поэтому его необходимо заменить.
5. Если вы замените предохранитель, убедитесь, что вы также очистили выпускное отверстие, чтобы предотвратить повторение проблемы.

Проблема с входной мощностью

Если сушилка GE не нагревается, это может быть вызвано проблемой с входной мощностью. Большинству электрических сушилок GE для правильной работы требуется две ветви переменного тока 120 вольт (всего 240 вольт). Иногда срабатывает один из ваших бытовых предохранителей или автоматических выключателей, и это мешает правильной работе сушилки.

Чтобы проверить, так ли это:

1. Найдите блок предохранителей в вашем доме.
2. Проверьте предохранители или автоматические выключатели, чтобы убедиться, что они не сработали. Вы также можете использовать мультиметр для проверки напряжения. Если вы обнаружите проблему с предохранителями или автоматическими выключателями, их необходимо устранить.
3. После исправления снова включите сушильную машину и проверьте, устранена ли проблема. Если нет, перейдите к проверке следующего компонента.

Соленоид газового клапана

Следующей причиной для расследования является неисправность соленоида газового клапана. Если ваша сушилка GE работает на газе, она будет иметь две или более катушек соленоида клапана. Роль соленоидов заключается в том, чтобы открывать и впускать газ в горелку; если они неисправны, сушилка не нагревается.

Чтобы их проверить:

1. Убедитесь, что сушилка выключена.
2. Найдите соленоиды газового клапана.
3. Чтобы проверить, не неисправны ли они, нужно посмотреть, загорается ли запальник, а затем гаснет без воспламенения газа. Если это так, это означает, что соленоид неисправен, и вам необходимо заменить весь их комплект.

Воспламенитель

Если газовые соленоиды работают правильно, следующим компонентом для проверки является воспламенитель. Когда воспламенитель перестанет работать, газ не воспламенится, и сушилка не сможет нагреваться.

Чтобы проверить, не перегорел ли запальник, необходимо:

1. Убедитесь, что питание все еще отключено.
2. Найдите воспламенитель и проверьте его целостность с помощью мультиметра.
3. Если тест показывает отсутствие непрерывности, необходимо заменить воспламенитель. Если он имеет непрерывность, то он работает правильно.

Датчик пламени

Далее следует датчик пламени. В газовых сушилках роль датчика пламени заключается в обнаружении тепла, создаваемого пламенем. Когда он перестанет работать, сушилка не будет нагреваться.

Для проверки необходимо:

1. Убедитесь, что питание по-прежнему отключено.
2. Найдите датчик пламени и с помощью мультиметра проверьте его целостность при комнатной температуре.
3. Если тест показывает отсутствие непрерывности, замените датчик пламени. Если он имеет непрерывность, то он работает правильно.

Нагревательный элемент

Если датчик пламени проходит проверку мультиметром, следует проверить нагревательный элемент на предмет его неисправности.

Для этого:

1. Убедитесь, что питание отключено.
2. Найдите нагревательный элемент, а затем с помощью мультиметра проверьте его целостность.
3. Если тест показывает отсутствие непрерывности, необходимо заменить нагревательный элемент. Если он имеет непрерывность, то он работает правильно.

Нагревательный элемент в сборе

Если нагревательный элемент работает правильно, необходимо проверить нагревательный элемент в сборе, чтобы убедиться, что он не перегорел.

Для этого:

1. Убедитесь, что питание отключено.
2. Найдите нагревательный элемент.
3. Используйте мультиметр, чтобы проверить целостность цепи.
4. Если тест показывает отсутствие непрерывности, его необходимо заменить. Однако, если у него есть непрерывность, значит, он работает правильно, и вы можете перейти к проверке следующей возможной причины.

Термостат верхнего предела

Термостат верхнего предела отвечает за контроль температуры внутри осушителя и выключает сушилку при перегреве. Если он неисправен, он выключит сушилку, даже если она не перегревается. Это не частая причина того, что сушилки не нагреваются, но иногда это может случиться.

Для проверки термостата:

1. Убедитесь, что питание осушителя отключено.
2. Найдите термостат верхнего предела (при необходимости обратитесь к руководству).
3. Используйте мультиметр для проверки термостата. Если он имеет непрерывность, он работает правильно, а если нет, его необходимо заменить.

Циклический термостат

Ваша сушильная машина также имеет «циклический термостат», который включает и выключает нагрев, чтобы регулировать воздух в сушилке. Когда циклический термостат выходит из строя, сушилка не нагревается.

Вот как это проверить:

1. Убедитесь, что питание сушильной машины отключено.
2. Найдите циклический термостат (при необходимости обратитесь к руководству).
3. Используйте мультиметр для проверки циклического термостата. Если он имеет непрерывность, он работает правильно, а если нет, его необходимо заменить.

Таймер

Следующим компонентом для проверки является таймер. Таймер очень редко ломается, но бывает. Проверяйте таймер только после того, как вы проверили все остальные компоненты, перечисленные в этой статье.

Проверить это:

1. Убедитесь, что питание осушителя отключено.
2. Найдите таймер в сушильной машине (при необходимости обратитесь к руководству).
3. Используйте мультиметр для проверки таймера. Если он имеет непрерывность, он работает правильно, а если нет, его необходимо заменить.

Замена основной платы управления

Если вы еще не отремонтировали сушилку GE, следующим вариантом будет замена основной платы управления. Основная плата управления ломается не часто, но бывает. Это также очень сложно проверить. Ваш единственный вариант — осмотреть его, чтобы увидеть, не закоротил ли какой-либо из компонентов, и, если вы обнаружите, заменить его. В зависимости от того, сколько лет вашей сушилке, вероятно, лучше купить новую сушилку.
