ТЭН – устройство, неисправности, проверка

Трубчатый электрический нагреватель (ТЭН) – это электронагревательный элемент в виде металлической трубки произвольной формы, в которой размещена спираль из нихромовой или фехромовой проволоки с выводами на концах. Для изоляции спирали и передачи от нее тепла трубку заполняют кварцевым песком. У ТЭНа нет полярности, поэтому безразлично к какому выводу подключать фазу и ноль.

ТЭН был изобретен и запатентован 20 сентября 1859 года американцем Джорджем Симпсоном.

Практически в любых современных электронагревательных приборах, таких, например, как электрочайник, утюг, автоматическая стиральная машина, обогреватель в качестве источника тепла используются ТЭНы.

Если в электроприборе не происходит нагрева, то это не значит, что вышел из строя ТЭН. Вполне возможно причиной неисправности может быть выключатель, терморегулятор или другие элементы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не представляет трудностей. Любой домашний мастер, прочитав эту статью даже не имея опыта по прозвонке и замене ТЭНа легко справиться с такой задачей, выбрав наиболее доступный способ проверки.

Устройство трубчатого электронагревателя (ТЭН)

Как видно из ниже представленного чертежа ТЭН представляет собой металлическую трубку из меди, нержавеющей стали или железа, по центру которой проложена нихромовая спираль, свитая в виде пружины.

Трубка внутри полностью и плотно заполнена песком, что позволяет эффективно отводить тепловую энергию от спирали и исключить ее соприкосновение с трубкой. Концы спирали соединены сваркой с контактными стержнями, которые закреплены внутри трубки с помощью керамических изоляторов. Для подачи питающего напряжения на концах контактных стержней нарезают резьбу или приваривают контактные пластины.

Трубки для изготовления ТЭНов используют разных диаметров и в зависимости от назначения придают им различные формы вплоть до спиралеобразной.

Наглядным примером может служить электрокипятильник.

Какие бывают неисправности ТЭНов

Наиболее часто ТЭНы отказывают из-за обрыва нити нихромовой спирали, который происходит по причине расплавления нихромовой нити из-за ее перегрева. Перегрев случается если на ТЭНе образовался толстый слой накипи или ТЭН, предназначенный для работы в жидкой среде, включен без нее. Перегореть спираль может из-за исходного низкого качества ТЭНа.

Если спираль прикоснется только в одной точке, то при отсутствии подключения заземляющего провода УЗО в квартирной электропроводке работоспособность ТЭН не потеряет и электрочайник или любой другой нагревательный прибор будет продолжать работать. Но при этом возникает вероятность попадания фазы на корпус изделия и если он металлический, то и вероятность поражения током человека при прикосновении к корпусу.

Если спираль прикоснется к трубке одновременно в двух и более местах, как на фотографии, то при отсутствии заземления и УЗО, если не успеет сработать автоматический выключатель, спираль сразу же перегорит.

В современных электрочайниках, мультиварках и утюгах ТЭН приваривают к корпусу изделия и при выходе ТЭНа из строя приходится покупать новый электроприбор.

Как проверить-прозвонить ТЭН

В зависимости от наличия средств измерений проверить ТЭН можно одним из следующих способов. Измерять сопротивление спирали и сопротивление между спиралью и трубкой с помощью стрелочного тестера или мультиметра, прозвонить с помощью индикатора фазы или контрольки электрика.

Проверка ТЭНа

с помощью стрелочного тестера или мультиметра

Для проверки нужно прибор включить в режим измерения минимального сопротивления и концами щупов прибора прикоснуться к выводам ТЭНа.

Рассчитать какое сопротивление должна иметь спираль ТЭНа в зависимости от его мощности можно с помощью онлайн калькулятора.

Достаточно ввести в окошки калькулятора напряжение, на которое рассчитан ТЭН и его мощность. Обычно эти значения выдавлены на трубке. Можно воспользоваться информацией о потребляемой мощности электроприбора. Например, сопротивление ТЭНа электрочайника мощностью 2000 Вт составит 24,2 Ом.

Если спираль цела, то далее нужно одним концом щупа мультиметра прикоснуться к любому из выводов ТЭНа, а вторым к металлической трубке. Если короткого замыкания между спиралью и трубкой нет, то стрелочный тестер покажет бесконечное сопротивление, а мультиметр покажет «1». Если прибор покажет отличное от указанного значения, то короткое замыкание налицо и такой ТЭН дальнейшей эксплуатации не подлежит.

Проверка ТЭНа

с помощью светодиода и батарейки или источника питания

Если нет в наличии тестера или мультиметра, или села в мультиметре батарейка типа «Крона», то при наличии любого светодиода, а они есть практически во всех бытовых электроприборах и любой батарейки, даже севшей, напряжением от 3 В до 12 В, можно успешно проверить любой ТЭН, в том числе и электрочайника.

Только надо учесть, что светодиод не лампочка и его нужно подключать, соблюдая полярность. Так как сам ТЭН имеет сопротивление, то при проверке спирали при использовании старой батарейки можно обойтись без резистора.

Если светодиод светит, значит, спираль целая. Для проверки сопротивления изоляции нужно отключить схему от любого из контактных стержней ТЭНа и прикоснуться к трубке ТЭНа. Светодиод не должен светить.

Если нет под рукой батарейки, то ее можно с успехом заменить любым сетевым источником питания постоянного или переменного тока, подойдет также любое зарядное устройство, например, от сотового телефона или ноутбука. На этой фотографии с помощью зажимов типа «крокодил» питающее напряжение подано с источника постоянного напряжения. Светодиод уверенно светил при изменении напряжения от 2,5 до 12 В.

Проверка ТЭНа с помощью индикатора фазы

Внимание! При проверке ТЭНа с помощью индикатора фазы и контрольки электрика следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Другими словами, прикасаться рукой к корпусу ТЭНа и его выводам после подключения к розетке недопустимо.

Если под рукой имеется индикатор фазы электрика, то с помощью него тоже можно проверить исправность ТЭНа. При этом сопротивление изоляции (между нихромовой спиралью и трубкой) будет проверено с большей достоверностью, так как при проверке мультиметром прилагается напряжение не более 9 В, а при проверке индикатором более 220 В.

Для проверки необходимо сначала определить, где в розетке находится фаза (по правилам должна находиться справа) и затем соединить отрезком провода с фазным выводом один из контактных стержней ТЭНа, как показано на фотографии.

Далее прикоснуться жалом индикатора фазы сначала к противоположному контактному стержню ТЭНа (лампочка индикатора должна светиться), а затем к трубке (лампочка не должна светиться).

Если при прикосновении к противоположному выводу ТЭНа лампочка индикатора не светится, значит, спираль в обрыве, а если светится при прикосновении к трубке, значит, имеется пробой изоляции (спираль касается трубки).

Проверка ТЭНа с помощью контрольки электрика

Проверить ТЭН с помощью контрольки электрика может практически каждый, так как не требуется никаких измерительных приборов. Суть проверки заключается в последовательном включении со спиралью ТЭНа любой лампочки с последующим подключением схемы к бытовой электропроводке 220 В.

Для подготовки к проверке необходимо взять вилку со шнуром и один его конец присоединить к любому контактному выводу ТЭНа, а второй конец к электрическому патрону. Далее ко второму выводу патрона присоединяется дополнительный отрезок провода. В патрон вкручивается любая лампочка, рассчитанная на напряжение 220 В.

Сначала свободный провод от патрона подключается к свободному концу ТЭНа, как показано на схеме выше. Затем вилка вставляется в розетку. При исправной спирали лампочка должна ярко светить. Если не светит, то спираль в обрыве и дальше можно не проверять, так как ТЭН дальнейшей эксплуатации не подлежит.

Далее вилка вынимается из розетки и правый по схеме вывод из патрона подсоединяется к трубке ТЭНа, как показано на фотографии. Вилка вставляется в розетку, если лампочка не светит, значит, сопротивление изоляции между спиралью и трубкой большое и ТЭН исправен. В случае, если лампочка начала светиться, значит имеет место пробой изоляции и такой ТЭН эксплуатировать недопустимо.

Нестандартные способы проверки ТЭНов

Если нет возможности проверить ТЭН одним из выше приведенным способом, то можно провода от шнура с вилкой подключить непосредственно к выводам ТЭНа и на несколько секунд вставить вилку в розетку. Если ТЭН начнет нагреваться, то значит спираль целая. Осторожно, при проверке температуры нагрева ТЭНа рукой не обожгитесь.

Для проверки сопротивления изоляции один из концов шнура, при вынутой вилке из розетки нужно отсоединить от вывода ТЭНа и присоединить его через предохранитель рассчитанный на ток защиты не более 5 А к трубке ТЭНа. Затем вставить вилку в розетку бытовой электросети. Тут время не ограничено. Если предохранитель сразу не перегорит, значит короткого замыкания спирали с корпусом нет и ТЭН исправен.

Привести все возможные способы проверки ТЭНа просто нереально. ТЭН даже можно проверить с помощью стационарного телефонного аппарата, включив его в разрыв одного из проводов, с помощью которых подключен телефон к сети. Если после подключения в снятой трубке будет сигнал, значит ТЭН исправен. Можно даже и трубку телефона не поднимать, а позвонить с мобильного телефона на него. Наличие звука звонка подтвердит целостность спирали ТЭНа.

Как правильно прозвонить ТЭН

Самой распространённой причиной выхода из строя накопительного или проточного водонагревателя является перегорание одного или нескольких нагревательных элементов, установленных внутри баков. Для этого необходимо разобрать водонагреватель и достать нагревательный элемент. После этого, если это необходимо, очистите поверхность тэна от накипи, затем внимательно осмотрите внешний вид на наличие трещин и разрывов внешней оболочки тэна. Если таковые имеются, данный тэн можно сразу выкидывать, так как никакому ремонту он не подлежит.

Если нагревательный элемент, который вы достали из водонагревателя, не имеет каких-либо внешних дефектов, то, для того, чтобы проверить его на работоспособность, его необходимо прозвонить с помощью обычного бытового тестера.

Процесс прозвона нагревательного элемента должен состоять из двух этапов:

Во первых, необходимо прозвонить сам нагревательный элемент на целостность нихрома, расположенного внутри тэна. Для этого тестер необходимо перевести в положение звонка и после этого обеспечить надёжное соединение клемм тестера и клемм нагревательного элемента. Если в этот момент звонок есть, значит нихромовая спираль целая, если звонка нет, то нихромовая спираль имеет обрыв и значит нагревательный элемент можно выбрасывать.

Если кроме нагревательного элемента вам необходимо проверить ещё и термостат, например, тэн аристон с термостатом, то необходимо вставить термостат в тэн и подсоединить клеммы тестера к клеммам терморегулятора, к которым подключается электричество. Дальше всё точно так же, если звонок есть то и тэн и терморегулятор в порядке, если звонка нет, то либо тэн, либо терморегулятор, а иногда и обе детали вышли из строя.

Для того чтобы понять, что ваш нагревательный элемент в рабочем состоянии, кроме проверки целостности нихромовой спирали тэн ещё нужно проверить на пробой. Для этого берём опять наш тестер и одну клемму тестера подсоединяем к любой клемме нагревательного элемента, а второй клеммой водим по внешней оболочке нагревательного элемента, если звонка нет — значит нет и пробоя и этот тэн можно использовать дальше, если звонок есть — значит есть и пробой, а значит этот тэн нужно выкидывать.

Важно помнить, что неисправные нагревательные элементы категорически запрещается использовать, так как они могут стать причиной удара электрическим током.

Каталог тэнов для водонагревателей

Какое должно быть сопротивление ТЭНа?

Одним из способов убедиться в исправности ТЭНа является проверка его сопротивления. Такие нагревательные элементы используются повсеместно: они устанавливаются в стиральных машинах, бойлерах, утюгах, электрических чайниках и т.д. Однако любой нагревательный элемент имеет ограниченный срок эксплуатации: со временем на поверхности скапливается накипь, которая приводит к нарушениям теплообмена и перегреву устройства. Проверка сопротивления – это возможность оценить работоспособность прибора и убедиться в отсутствии неисправностей в его работе.

Принцип проверки сопротивления

Основой любого ТЭНа является нихромовая спираль – этот материал обладает высоким удельным сопротивлением. При прохождении через нее электрического тока она разогревается и передает тепловую энергию на металлический корпус. В «мокрых» конструкциях ТЭНа он непосредственно контактирует с водой или другой средой и передает тепло напрямую. В «сухих» моделях используется дополнительная оболочка, которая изолирует нагреватель от воды и предотвращает появление накипи.

Сопротивление ТЭНа рассчитывается в соответствии с его паспортной мощностью – она указывается в документах, также отметка присутствует на корпусе. С учетом известной мощности и напряжения рассчитывается сила тока в цепи. Она определяется по известной формуле: I=P/U с результатом в Амперах.

В соответствии с законом Ома, сопротивление рассчитывается по следующей формуле: R=U/I с результатом в Омах. К примеру, если для расчета используется ТЭН мощностью 2 кВт, который работает в бытовой сети с напряжением 220В, то если подставить эти значения в формулы, получится, что его сопротивление должно быть 24,2 Ом.

После расчетов для оценки работоспособности необходимо проверить ТЭН мультиметром. Тестер присутствует практически у каждого домашнего мастера и профессионального электрика – он позволяет определить соответствие показателей требуемым нормативам. Прибор отключается от электросети, после чего из него извлекается нагревательный элемент. Мультиметр нужно перевести в режим измерения сопротивления, после чего его щупы присоединяются к клеммам нагревательного элемента.

Проверка позволяет получить следующие результаты:

Если нагревательный элемент исправен, то сопротивление ТЭНа должно быть в итоге максимально приближено к расчетному.
Если прибор не реагирует на прикосновение щупов к клеммам, то это говорит о произошедшем замыкании, поэтому нагревательный элемент придется менять.
Если прибор показывает только одну единицу, то это говорит об обрыве нагревательной спирали. Значит, ТЭН поврежден и требует замены.

Проверка наличия пробоя на корпус

Сопротивление – важный, но не единственный показатель работоспособности, который можно проверить с помощью тестера. Если ТЭН не работает, необходимо проверить пробой на корпус. Для этого тестер переводится в режим зуммера и один его щуп подключается к корпусу, а второй – к выходу. Можно получить следующие результаты:

Зуммер не издает сигналов. Это говорит об отсутствии пробоя на корпус, ТЭН исправен.
Если зуммер начинает издавать писк, то присутствует пробой, поэтому ТЭН требует замены.

Проверить ТЭН мультиметром достаточно просто. Прибор покажет параметры работы электрической цепи и поможет определить имеющиеся отклонения от нормы. С его помощью можно определить ток утечки на корпус. Если изоляция устройства сильно изношена или повреждена, ток может достигать такой величины, что это вызовет срабатывание защитного автомата, а это приведет к отключению света во всем доме. Проверку можно провести с помощью мегаомметра. Прибор покажет уровень сопротивления изоляции и поможет убедиться в ее исправности.

Проверка сопротивления ТЭНа в стиральной машине

Поломка ТЭНа – одна из самых распространенных причин выхода из строя стиральных машин. На поверхности нагревателя скапливается накипь, особенно быстро она образуется при использовании для стирки жесткой воды. В результате нагревательный элемент постепенно начинает перегреваться, и со временем это приводит к его полному выходу из строя.

Самый простой способ проверки работоспособности – прозвонить ТЭН с использованием мультиметра. В среднем, величина сопротивления нагревателей стиральных машин составляет 24-40 Ом. Более точное значение можно определить, выполнив расчет по вышеуказанной формуле. Сопротивление будет зависеть от мощности прибора, указанного в паспорте машинки.

Для проверки нужно выполнить следующие действия:

Отсоединить стиральную машину от электросети. Лучше еще раз убедиться, что она действительно отключена.
Включить на мультиметре режим проверки сопротивления в диапазоне 200 Ом.
Подсоединить щупы тестера к клеммам ТЭНа.

Если сопротивление ТЭНа для стиральной машины приближено к требуемым показателям, значит, он исправен, и причины поломки следует искать в других узлах. Если прибор показывает ноль или единицу, то это говорит о нарушениях работы нагревательного элемента, и он нуждается в замене на оригинальную или аналогичную деталь.

Есть альтернативный вариант проверки работоспособности ТЭНа, если стиральная машинка включается, но не нагревает воду до нужной температуры. После включения режима стирки обратите внимание на счетчик потребления электрической энергии. Если потребление не выросло, то это говорит о том, что ТЭН не работает и нуждается в замене. Если же потребление тока увеличилось, значит, нужно искать другую причину поломки.

Сопротивление ТЭНа для стиральной машины должен проверять специалист. Самостоятельные попытки ремонта могут привести к нарушениям в работе электроники, поэтому лучше не рисковать.

Определение сопротивления ТЭНа водонагревателя

В домашних и промышленных бойлерах трубчатые электронагреватели также часто выходят из строя. Если корпус прибора непосредственно контактирует с водой, то это неизбежно приводит к скоплению накипи на поверхности. Теплообмен постепенно ухудшается и создаются условия для перегрева, в результате чего со временем прибор перестает работать.

ТЭН перестает нагревать воду, а все датчики на корпусе прибора при этом демонстрируют исправность. Если произошел обрыв спирали, то водонагреватель может ударить человека током, поэтому выявить и устранить проблему нужно как можно скорее. Один из самых быстрых вариантов диагностики – определить сопротивление ТЭНа водонагревателя с помощью мультиметра.

При проверке сопротивления нужно следовать нескольким обязательным правилам:

Прибор должен быть отключен от сети. Чтобы не допустить поражений электротоком, лучше сразу отключить устройство от напряжения при малейших подозрениях на неисправность.
От нагревательного элемента отсоединяются все провода, а клеммы должны быть тщательно зачищены от ржавчины и загрязнений.
Нужно провести проверку исправности предохранительного клапана.

Сопротивление ТЭНа водонагревателя проверяется мультиметром вышеуказанным способом. Значение мощности можно посмотреть в паспорте прибора, по формуле высчитывается и основной рабочий уровень сопротивления. Если прибор показывает аналогичное или близкое к нему значение, то нагреватель можно считать исправным и искать другие причины поломки. Если мультиметр показывает 0 или 1, то ТЭН неисправен и требует замены на оригинальную или аналогичную деталь.

При проверке важно убедиться, что мультиметр исправен: провода и щупы должны быть целыми, не должно быть никаких нарушений в отображении показателей.

Какой мультиметр можно использовать

Чтобы прозвонить ТЭН для проверки его исправности, можно использовать как современную цифровую, так и старую стрелочную модель мультиметра – важно лишь, чтобы прибор давал точные показания. Профессиональные электрики используют в работе мультиметры, оснащенные звуковым сигналом: они позволяют узнать результат, не отвлекаясь от работы с несправным прибором.

Цифровой мультиметр дает более точные результаты, однако это необходимо только профессионалам. Домашний мастер может пользоваться даже стрелочной моделью – она позволит определить, готов ли нагревательный элемент к использованию.

Проверка сопротивления остается самым простым и удобным способом определить, есть ли в работе ТЭНа отклонения. При выявлении нарушений нагревательный элемент меняется на аналогичную деталь, и работоспособность водонагревателя или другого прибора восстанавливается. Чтобы предотвратить повторные неполадки, рекомендуется использовать смягчители для воды, предотвращающие образование накипи.

Расчет тэнов для нагрева масла. Как проверить мультиметром тэн стиральной машины

Практические все известные сегодня нагревательные устройства и приборы функционируют благодаря работе трубчатых электронагревательных элементов, которые кратко именуются ТЭН. Как правило, ТЭНы отличаются простотой конструкции и длительным сроком эксплуатации, однако, при неправильном использовании или наличии брака они выходят из строя – наиболее частыми причинами неисправностей приборов являются разрыв спирали и короткое замыкание.

Перед тем, как выбросить неисправную технику, рекомендуется проверить ТЭН при помощи мультиметра. Возможно, проблема вовсе не в этой детали, и поломка куда более серьезная. Итак, как проверить ТЭН при помощи обыкновенного тестера?

Трубчатый электронагревательный элемент содержит в своем составе одну либо несколько спиралей, которые отличаются высоким сопротивлением, за счет чего они и нагреваются при прохождении через них электрического тока. Во избежание короткого замыкания и других проблем, связанных с электротоком, спирали помещаются в изолированные трубки из металла.

Перед проверкой ТЭНа необходимо определить его нормальное сопротивление. Это нужно для того, чтобы при тестировании у вас был эталон, с которым следует сравнивать показания прибора. Таким образом вы сможете без труда определить, насколько измеренное мультиметром значение отличается от рассчитанного, и насколько сильно расходятся эти величины.

R=U 2 /P

где P – мощность, указанная на корпусе оборудования. Так, если электрический прибор работает под напряжением 220 Вольт, а его мощность равняется 1000 Ватт, вычисленное по формуле сопротивление будет равняться 48,4 Ом. Как видите, посчитать значение очень просто!

Проверка обыкновенного ТЭНа

Теперь, когда вы знаете, как определить сопротивление ТЭНа и зачем это нужно делать, можно приступать непосредственно к самому тестированию, которое выполняется в несколько шагов.

Перед тем, как проверить ТЭН мультиметром, отсоедините нагревательный элемент от питания.

В дальнейших действиях руководствуйтесь приведенной ниже инструкцией правильной проверки:

Сопротивление равняется рассчитанному – исправность прибора и пригодность к работе.
Табло показывает значение 0 – короткое замыкание спирали внутри трубки.
Табло показывает значение 1 (или бесконечность) – обрыв нагревательной спирали.

После завершения процедуры проверки необходимо заняться прозваниванием, которое позволяет определить, происходит ли электрический пробой на корпус прибора. Прозвон осуществляется также при помощи тестера следующим образом:

Если в момент прикосновения щупов к контактам зуммер начинает издавать высокочастотные сигналы, значит происходит электрический пробой на корпус прибора, что может привести к поражению током с серьезными последствиями для здоровья и жизни.

Проверка ТЭНа водонагревателя

Если вы до этого момента не знали, как проверить ТЭН водонагревателя мультиметром, для вас хорошая новость – она практически ничем не отличается от рассмотренного ранее примера и не вызывает труда даже у неопытных пользователей. Порядок действий для тестирования полностью аналогичен описанному выше, так как конструкция ТЭНов в различном оборудовании практически ничем не отличается. Единственное дополнение – рекомендуется проверить и терморегулятор.

В нормальном случае во время тестирования ТЭНа водонагревателя тестер показывает значение сопротивления, которое в большинстве случаев принимает значения 0.37 и 0.71.

Также необходимо проверить элемент на наличие пробоя на корпус прибора. Как прозвонить ТЭН мультиметром вы уже знаете – об этом говорилось выше. Переведите тестер в режим зуммера и поочередно прикасайтесь к контактам, прислушиваясь к издаваемым мультиметром сигналам.

Проверка ТЭНа стиральной машины

Перед тем, как проверить ТЭН стиральной машины мультиметром, его еще необходимо отыскать – с этим у многих людей возникают определенные сложности, что особенно касается современных моделей машин с хитрым внутренним устройством. В большинстве случаев нагреватель в стиральной машине располагается несколько ниже ее бака ближе к задней крышке.

В некоторых моделях он установлен со стороны передней крышки. Стиральные машины с вертикальной загрузкой могут снабжаться элементами, расположенными с одного из боков.

При проверке следует знать, к каким именно контактам ТЭНа необходимо подключаться. Дело в том, что трубчатый электронагревательный элемент стиральной машины имеет три выхода, из которых для тестирования нужны только два. Как правило, в центре расположен заземляющий контакт, тогда как два крайних (ноль и фаза) – необходимые для проверки клеммы.

Для тестирования ТЭНа стиральной машины необходимо следовать приведенной ранее инструкции. Нормальный показатель сопротивления для нагревательного элемента стандартной стиральной машины варьируется в пределах 25-60 Ом, возможны малые отклонения.

Нагревательный элемент в стиральной машинке является одной из основных деталей. Внешне он напоминает трубу небольшого диаметра из металла, внутри которой располагается своеобразная спираль. Именно она и нагревается в результате воздействия тока. Происходит это из-за сопротивления, которым обладает спираль. Свободное пространство внутри ТЭНа заполнено диэлектриком, который обладает высоким показателем теплопроводности.

ТЭН в процессе стирки часто нагревается, а затем остывает. В результате этого спираль, расположенная внутри металлической трубки постепенно изнашивается и начинает терять свои качества. Все это приводит к тому, что нагревательный элемент просто перестает работать. Деталь либо замыкается на корпусе, либо перегорает. Вода в процессе стирки не нагревается. Если ТЭН пришел в негодность, то элемент следует заменить. Восстановить работоспособность детали просто невозможно. Однако каждый сможет проверить мультиметром ТЭН стиральной машины.

Где располагается деталь

В различных моделях стиральных машин нагревательный элемент располагается либо спереди, либо сзади. Как же определить расположение ТЭНа? Если задняя крышка больших размеров, то именно здесь и будет находиться нагревательный элемент. Крайне редко ТЭН располагается спереди.

Также можно перевернуть стиральную машину на бок и посмотреть снизу, где находиться ТЭН. При необходимости можно снять заднюю панель стиральной машины. Особых сложностей это не вызовет. Достаточно открутить метизы.

Как рассчитывается сопротивление ТЭНа

Чтобы проверить нагревательный элемент в стиральной машине, необходимо знать не только, как правильно прозванивать ТЭН мультиметром, но и показатель его сопротивления. Прежде всего, следует вычислить эту величину. Вам потребуются определенные данные:

Напряжение, которое подается на водонагреватель. В данном случае показатель U равен – 220 В. Это напряжение, которое присутствует в бытовой сети.
Мощность ТЭНа – Р. Определить данный показатель не составит особого труда. Достаточно заглянуть в инструкцию. Зная модель стиральной машины, мощность нагревательного элемента можно посмотреть в интернете.

Узнав все необходимые показатели, можно рассчитать сопротивление – R. Для этого существует формула:

Это сопротивление возникает в ТЭНе в процессе его использования. Измеряется показатель R в Омах. Если нагревательный элемент стиральной машины исправен, то мультиметр должен показать полученную цифру.

Как проверить ТЭН

После того, как было определено расположение ТЭНа, необходимо прозвонить ТЭН на целостность. Перед тем как проверить нагревательный элемент, многие специалисты рекомендуют его снять. Однако в этом нет необходимости. Достаточно отсоединить провода от нагревательного элемента и прозвонить его. Для этого необходимо открутить все гайки при помощи отвертки или же ключа. Чтобы прозвонить мультиметром нагревательный элемент, следует его обесточить и отключить от электросети. Прибор, предназначенный для определения сопротивления, следует перевести на отметку в 200 Ом. Концы мультиметра необходимо приложить к клеммам ТЭНа.

Если нагревательный элемент исправен, то устройство покажет значение, которое будет приближено к расчетному.
Если же на экране показана цифра 1, то это указывает на обрыв, произошедший внутри ТЭНа. В данном случае требуется .
Если же на дисплее показано 0, то произошло замыкание внутри нагревательного элемента. Исправить подобную поломку можно только заменой детали.

Проверка ТЭНа на пробой на корпус

Если же мультиметр показывает правильное значение, но вода не нагревается, то стоит проверить пробой детали на корпус. При таком явлении в процессе стирки под прибором могут наблюдаться искры. Это очень опасно. Для проверки мультиметр следует перевести в режим прозвонки. Устройство должно издать писк. После этого на мультиметре загорятся индикаторы. Одним концом приспособления следует прикоснуться к клемме ТЭНа, а вторым – к корпусу либо к клемме заземления. Если мультиметр начал пищать, то нагревательный элемент не исправен, и его необходимо заменить.

Трубчатый электрический нагреватель (ТЭН) представляет собой металлическую трубку произвольной формы, в которой установлена спираль из нихромовой проволоки с выводами на концах. Для изоляции спирали и передачи от нее тепла трубку заполняют кварцевым песком. У ТЭНа нет полярности, поэтому безразлично к какому выводу подключена фаз, а к какому ноль.

Практически в любых современных электронагревательных приборах, таких как электрочайник , утюг , автоматическая стиральная машина , обогреватель и других в качестве источника тепла используются трубчатые электронагревательные элементы, которые сокращенно называют ТЭН. Это простой и надежный элемент способный при соблюдении правил эксплуатации прослужить многие десятилетия. Но не всегда правила соблюдаются, да и ТЭНы встречаются некачественные и поэтому выходят из строя.

Если в электроприборе не происходит нагрева, то это не значит, что вышел из строя ТЭН. Вполне возможно причиной неисправности может быт включатель, терморегулятор или другие системы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не представляет трудностей. Любой домашний мастер, прочитав эту статью даже не имея опыта по прозвонке и замене ТЭНа легко справиться с такой задачей, выбрав наиболее доступный способ проверки.

Устройство трубчатого электронагревателя (ТЭН)

Чтобы со знанием дела проверить ТЭН нужно представлять его внутреннее устройство. Как видно из ниже представленного чертежа ТЭН представляет собой металлическую трубку из меди, нержавеющей стали или железа, по центру которой проложена нихромовая спираль, свитая в виде пружины.

Трубки для изготовления ТЭНов используют разных диаметров и в зависимости от назначения придают им различные формы вплоть до спиралеобразной. Наглядным примером может служить электрокипятильник.

Какие бывают неисправности ТЭНов

Спираль по центру трубки ТЭНа удерживается за счет плотного ее наполнения песком. Если при засыпке песка его плохо уплотнили или спираль сместилась от центра к стенке трубки, то со временем от вибрации спираль может переместиться и прикоснуться к внутренней поверхности трубки. Если спираль прикоснется только в одной точке, то при отсутствии подключения заземляющего провода и УЗО в квартирной электропроводке работоспособность ТЭН не потеряет и электрочайник или любой другой нагревательный прибор будет продолжать работать. Но при этом возникает вероятность попадания фазы на корпус изделия и если он металлический, то и вероятность поражения током человека при прикосновении к корпусу.

В случае если электроприбор заземлен, то в результате укорочения спирали выделяемая мощность существенно возрастет и если не сработает автомат защиты , спираль расплавится и ТЭН выйдет из строя окончательно. Если в квартирной проводке на входе установлено УЗО, то оно при включении электрочайника будет срабатывать и обесточивать всю квартиру.

Таким образом, ТЭНы могут иметь одну из двух неисправностей – обрыв нихромовой спирали или короткое замыкание ее на металлическую трубчатую оболочку. Любой из этих отказов устранить невозможно и ТЭН, если это возможно, подлежит замене. В современных электрочайниках из-за их конструкции при выходе ТЭНа из строя приходится покупать новый чайник, так как ТЭН выполнен заодно с дном.

Как проверить-прозвонить ТЭН

Проверка ТЭНа

с помощью стрелочного тестера или мультиметра

Если спираль в обрыве, то стрелочный тестер покажет сопротивление равное бесконечности, а мультиметр покажет «1» вместо реального сопротивления, что равносильно бесконечному сопротивлению. Узнать какое сопротивление должна иметь спираль ТЭНа в зависимости от его мощности можно с помощью онлайн калькулятора.

Проверка ТЭНа

с помощью светодиода и батарейки или источника питания

На фотографии Вы видите, как можно с помощью, вынутой из мультиметра севшей батарейки «Крона» (напряжение на ее выводах составляло всего 5 В вместо 9 В), резистора номиналом 51 Ом и светодиода проверить целостность спирали ТЭНа. Только надо учесть, что светодиод не лампочка и его нужно подключать, соблюдая полярность. Так как сам ТЭН имеет сопротивление, то при проверке спирали при использовании старой батарейки можно обойтись без резистора.

Проверка ТЭНа с помощью индикатора фазы

Внимание! При проверке ТЭНа с помощью индикатора фазы и контрольки электрика следует соблюдать предельную осторожность. Прикосновение тела человека к деталям или цепям, соединенных с проводом фазы, может нанести серьезный вред здоровью, вплоть до остановки сердца. Другими словами, прикасаться рукой к корпусу ТЭНа и его выводам после подключения к розетке недопустимо.

Проверка ТЭНа с помощью контрольки электрика

Для подготовки к проверке необходимо взять вилку со шнуром и один его конец присоединить к любому контактному выводу ТЭНа, а второй конец к электрическому патрону. Далее ко второму выводу патрона присоединяется дополнительный отрезок провода. В патрон вкручивается любая лампочка , рассчитанная на напряжение 220 В.

Нестандартные способы проверки ТЭНов

Если нет возможности проверить ТЭН одним из выше приведенным способом, то можно провода от шнура с вилкой подключить непосредственно к выводам ТЭНа и на несколько секунд вставить вилку в розетку. Если ТЭН начнет нагреваться, то значить спираль целая. Осторожно, при проверке температуры нагрева ТЭНа рукой не обожгитесь.

Привести все возможные способы проверки ТЭНа просто нереально. ТЭН даже можно проверить с помощью стационарного телефонного аппарата , включив его в разрыв одного из проводов, с помощью которых подключен телефон к сети. Если после подключения в снятой трубке будет сигнал, значит ТЭН исправен. Можно даже и трубку телефона не поднимать, а позвонить с мобильного телефона на него. Наличие звука звонка подтвердит целостность спирали ТЭНа.

Как проверить Тен и Сливной Насос Посудомоечной Машины

Обслуживание сливного насоса посудомоечной машины. Сливной насос предназначен для слива воды из посудомоечной машины.

Находится сливной насос под днищем посудомоечной машины.

Если вода не сливается с посудомоечной машины, если при сливе воды слышны неприятные шумы необходимо обратить внимание на состояние сливного насоса.

Возможно причина в засоре каналов слива. Если каналы слива посудомоечной машины чистые, то необходимо проверить сам сливной насос посудомоечной машины.

Обслуживание нагревательного элемента.

Нагревательный элемент используется, для подогрева воды до заданной температуры, в зависимости от программы. Так же нагревательный элемент используется при сушке посуды в посудомоечной машине.

В большинстве современных посудомоечных машин, нагревательный элемент находится в нижней части под днищем (если нагревательный элемент проточного типа).

Если нагревательный элемент не проточного типа, он находится внутри корпуса посудомоечной машины и имеет вид изогнутой трубки. Нагревательный элемент выходит из строя не часто, но он может перегореть.

Как проверить Тен и Сливной Насос Посудомоечной Машины

Если вы подозреваете, что неисправный элемент имеет место, то сделайте следующее:

Шаг 1: Проверьте вышедший из строя элемент прибором для проверки электрических цепей. Снимите нижнюю панель для доступа к электрической части посудомоечной машины и отсоедините один из проводов идущих к сливному насосу.

Подсоедините щупы прибора к контактам сливного насоса. Если показания прибора лежат в пределах от 180 до 250 Ом, то элемент работает.

Если показания отсутствуют, то неисправный элемент должен быть заменен. При проверке нагревательного элемента показания должны быть в пределах 20-40 Ом.

Как успешно, быстро отремонтировать посудомоечную машину, Все о бонусах и подарках смотрите переходя по ссылке ниже>>>

запчасти посудомоечных машин новые проверенные оригинальные

Шаг 2: При необходимости замените нагревательный элемент на новый, предназначенный для использования в посудомоечной машине.

Отключите электрические провода, снимите гайки или другие крепежные детали, которые удерживают нагревательный элемент. Отсоедините и выньте элемент из бака машины.

Установите новый нагревательный элемент в прежнее положение, подключите провода, и закрепите элемент на месте.

Post Views: 6 295

Методика проверки работоспособности ТЭНа

Основной поломкой бытовой техники считается выход из строя нагревательного элемента. Если стиральная машина не греет воду при стирке или не нагревается спираль утюга, тогда тэн нужно прозвонить с помощью мультиметра. В этой статье мы представили вашему вниманию информацию о том, как проверить ТЭН мультиметром в домашних условиях.

Также в нашей статье вы найдете подробные картинки и видео, которые подробно объяснят каждый процесс. Если вам будет интересно, тогда можете прочесть про то, как правильно слить воду с бойлера.

Как проверить ТЭН

Сначала необходимо рассмотреть, как выполняется прозвонка нагревательного элемента. Чтобы вам было понятно мы постарались углубиться в практические моменты. Проверить ТЭН можно по следующей схеме:

Перед проведением проверки, вам необходимо постараться рассчитать сопротивление. Для выполнения расчета можно использовать формулу R=U2/P. В этой формуле U будет означать напряжение в вашей статье. Показатель P – это номинальная мощность ТЭНа, которые можно найти в паспорте прибора.
Перед проведением проверки устройство обязательно необходимо отключить от питания. Только после этого можно приступать к выполнению проверки.
Теперь включите мультиметр в режиме проверки сопротивления.

Если вы не умеете использовать мультиметр, тогда не переживайте. На нашем сайте уже есть информация о том, как правильно использовать мультиметр. Если вы щупами дотронетесь до вывода, тогда можете столкнуться со следующими ситуациями:

Если значение на вашем экране будет примерно таким же, как и на картинке, тогда это означает что ТЭН работоспособный.
Если отображается «0», тогда это означает, что необходимо выполнить замену устройства.
Показатель «1» будет означать, что во время проверки произошел обрыв сети.

Также с помощью мультиметра, вам необходимо проверить ТЭН на пробой. Для подобной работы устройство необходимо перевести в режим зуммера. Одним щупов вам необходимо дотронуться до вывода, а вторым до нагревательного элемента. На фото ниже вы можете увидеть, как правильно проверить ТЭН на пробой.

Важно знать! Если зуммер запищит, тогда необходимо выполнять замену детали.

При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Перед проведением проверки проведите визуальный осмотр. Для этого очистите устройство от накипи, а затем выполните прозвонку элемента. Если вы обнаружите визуальные повреждения, тогда следует выполнить замену устройства.

Проверить нагреватель на обрыв также можно с помощью контрольной лампы электрика. Если лампочка будет гореть, тогда обрыв отсутствует. Сделать подобную лампу можно из подручных материалов и у нас есть статья, как сделать контрольку своими руками. Это все способы проверки устройства.

В некоторых ситуациях вы также можете проверить устройство и без мультиметра. Ниже вы также можете найти видео, которые позволяют понять о том, как проверить ТЭН в стиральной машине, бойлере или посудомоечной машине.

Видеоуроки

Если бойлер не греет воду, тогда необходимо проверить ТЭН водонагревателя по следующей инструкции:

Если у вас появилась необходимость прозвонить ТЭН стиральной машины, тогда следует перейти к изучению инструкции ниже:

Чтобы вы могли проверить утюг мулььтиметром нужно разобрать корпус устройства и дотронуться до его выводов:

Если вы не знаете, как прозвонить чайник, тогда инструкцию можно увидеть ниже:

Как видите, выполнить проверку достаточно просто. Видео, которые мы предоставили вашему вниманию помогут все сделать правильно. Надеемся, что информация была полезной и информативной.

основные поломки кофемашин.

Самые лучшие посты

Как проверить работоспособность тэна стиральной машины

Признаки поломки ТЭНа

Вода в машинке не нагревается;
Машинка «бьётся» током;
Короткое замыкание, выбивает автомат или УЗО.

Как проверить ТЭН, не разбирая стиральную машинку

Самый первый и простой признак неисправности нагревателя воды — это, конечно же холодная вода при стирке в режиме с нагревом. Но иногда это может указывать на неисправность электронной платы управления. Поэтому нужно ещё воспользоваться одним из альтернативных способов окончательной проверки.

В машинках с дисплеем на передней панели можно увидеть соответствующий код ошибки. Для каждой марки техники он свой. На некоторых моделях сигнализация неисправности выполнена светодиодами.

При включении машинки обращаем внимание на квартирный счётчик электроэнергии. Дело в том, что работающий ТЭН потребляет не менее 1500 кВтч и при его включении в сеть счётчик начинает увеличивать показания значительно быстрее. Если это так, то вот вам косвенное доказательство, что нагреватель исправен. По крайней мере, греет.

Далее, если машинка «глючит», странно работает или «бьёт» током с корпуса — это признак поломки нагревательного элемента, а конкретнее — пробоя его металлической трубки, чреватое токами утечки и в ближайшее время — коротким замыканием. Необходимо незамедлительно выключить машинку и заменить ТЭН на исправный.

Проверка ТЭНа стиральной машинки мультиметром

Есть три метода электрической проверки ТЭНа:

Прозвонка;
Проверка изоляции корпуса;
Проверка рабочего тока.

Как прозвонить тэн стиральной машины

Прежде всего, отключаем СМ от сети, для полной уверенности вынув электрическую вилку питания из розетки. Даже не снимая нагреватель с машинки, но отключив хотя бы одну клемму, чтобы исключить обходной контур. Прикладываем щупы мультиметра, выставленного на шкалу сопротивления. Какие либо цифры уже говорят об исправности цепи. Но мы можем даже выяснить соответствует ли фактическое сопротивление тэна стиральной машины стандартному. На помощь приходит курс физики (электричество) за 6 класс. Сопротивление вычисляется как квадрат напряжения, делённый на мощность. В случае если мощность ТЭНа 2000 Вт, получаем сопротивление равное 24 Ом.

Целостность цепи можно также проверить простым устройством —прозвонкой, лампочкой с источником питания.

Изоляция проверяется прикладыванием одного щупа прибора к клемме, другого к корпусу. Шкала мультиметра при этом установлена на значение не менее 100 МОм. Отсутствие каких либо показаний говорит об исправности изоляции. Но тут есть небольшой ньюанс: проверку нужно производить при нагретом ТЭНе. Если он установлен в баке, то нужно наполнить бак водой и включить на 10-15 секунд. Если нагревательный элемент снят, то нужно включить его в сеть на 5-10 секунд. После чего провести замер. Какие-либо показания, отличные от бесконечности говорят об ослаблении изоляции и, как следствие, существовании токов утечки при работе нагревателя. Это чревато пробоем на корпус, коротким замыканием или даже поражением пользователя электрическим током. Эксплуатация машинки в этом случае недопустима. Необходимо провести замену ТЭНа.

Для проверки рабочего тока прибор устанавливается на шкалу амперметра, не менее 20 Ампер. Прибор включается последовательно с элементом и в сеть. Номинальный ток вычисляется опять же по закону Ома. В нашем случае он будет равняться 9 Ампер. Большее его значение будет говорить об утечке.

Отстутствие цепи при прозвонке однозначно говорит о поломке. Если цепь исправна, проверяем сопротивление изоляции. И в конце концов — силу тока в номинальном режиме. Если на каом то этапе обнаружена неисправность, необходимо купить новый ТЭН стиральной машины и заменить самостоятельно или пригласить мастера по ремонту бытовой техники.

Любой сбой в работе техники влечет за собой снижение качества стирки. Проблемы с нагревом могут по-разному отразиться на условиях эксплуатации. Даже если машина не останавливается, а запускается цикл, белье на выходе остается несвежим. Как проверить ТЭН в стиральной машине? Ниже описаны этапы проведения диагностики своими руками. Важно убедиться в неисправности нагревателя, прежде чем проводить ремонт и замену.

Как определить исправность ТЭНа? Типичные неисправности

Элемент устанавливается в бак стиралки для нагрева воды. Машинка выполняет три основные функции: заливает, греет и сливает воду. В процессе на загрязнения воздействуют несколько факторов:

Белье обрабатывается моющим средством.
Подвергается термическим и механическим воздействиям.

В результате высокая температура, порошок и крутящийся барабан, помогают удалять грязь и доставать из бака чистые вещи. Стоит исключить один элемент, как стирка перестанет быть столь эффективной.

Убедиться в неисправности ТЭНа без прибора — тестера, можно по внешним признакам:

После 20 минут стирки стекло люка холодное.
На вещах остаются следы порошка, гранулы плохо растворяются.
У белья появляется неприятный затхлый запах.

Что влияет на работоспособность ТЭНа? Это качество водопроводной воды и стабильность напряжения в сети. Если ваша вода содержит много солей магния и калия, рекомендуется устанавливать фильтры. Иначе при нагревании соли откладываются на спирали. Со временем накипь каменеет, нарушает теплообмен и деталь сгорает.

Вот какие неполадки характерны для элемента:

Пробой на корпус. Опасная неполадка, которая может привести к поражению электрическим током. Изоляция корпуса нарушена, и нагреватель пробивает. В современных моделях СМА встроена система безопасности, которая выводит код ошибки на дисплей.
Обрыв. Случается при резком скачке напряжения в сети. Машинка может зависать на этапе нагрева либо совсем не запустить цикл.
Замыкание. При этом может выбивать автомат в помещении. Эксплуатировать технику дальше нельзя. Требуется ремонт.

Если вы заподозрили поломку нагревательной спирали, приступайте к диагностике мультиметром.

Как снять и прозвонить ТЭН?

Необходимо выяснить, с какой стороны расположен нагреватель. Осмотрите корпус стиралки. Большой задний люк наверняка скрывает за собой ТЕН. В публикации « Как заменить ТЭН в СМ » мы приводили пример размещения элемента в разных моделях.

Как только вы доберетесь до детали, отключите питающие провода от контактов. Для диагностики не обязательно демонтировать изделие.

Как проверить нагревательный элемент в стиральной машине тестером:

Рассчитайте сопротивление детали. У каждого производителя оно может отличаться. Для этого возьмите рабочее напряжение (220 В) и мощность (указана в мануале). К примеру, мощность составляет 1800 Вт. Сделайте расчет по формуле: R=220²/1800=26,8. Выходит, нормальное сопротивление ТЭНа должно составить 26,8 Ом.

Проверка работы ТЭНа стиральной машины мультиметром проводится так:

Установите тумблер на определение сопротивления.
Если на экране показались нормальные значения (около 26,8) значит, деталь исправна.
Цифра 1 на экране указывает на обрыв спирали. Ремонту изделие не подлежит, нужна только замена.
Значение 0 означает замыкание.

Теперь нужно проверить наличие пробоя на корпус.

Важно! Нарушение диэлектрика может привести к искрению и возгоранию машинки.

Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке.

При замене детали запомните схему подключения ТЭНа. В процессе разборки можно фотографировать этапы работ. Вот подробное видео проверки:

Если вы не имеете под рукой мультиметра, тогда лучше обратиться к мастеру. Без прибора провести диагностику не удастся.

Устройство для нагревания воды в СМА является одним из основных элементов. Во время рабочих циклов машинки ТЭН сначала нагревается, потом остывает. От этого происходит постепенное изнашивание спирали, которая начинает утрачивать свои качества. Через некоторое время нагревательный прибор перестает функционировать. Разберемся, как проверить ТЭН стиральной машины.

Признаки и причины поломки

Как правило, машинка продолжает стирать даже холодной водой. Чтобы удостовериться в неисправности нагревательного прибора, необходимо разобраться в признаках, сообщающих о поломке элемента. Их не так уж и много:

после процесса стирки белье пахнет не очень приятно;
во время работы машинки стекло на дверце загрузочного люка не нагревается;
вещи не отстирываются.

К числу причин подобной неприятности относятся следующие:

Обрыв или замыкание элемента. В таких случаях машинка или вообще не работает, или трудится непродолжительное время, потому что остальные элементы агрегата могут легко получить повреждения и даже перегореть.
Выход из строя цепи нагревательного прибора. В подобных ситуациях ТЭН ничем не выдает потерю работоспособности, и поломку выявить будет сложно. Но если агрегат стирает долго или периодически зависает, то проблему необходимо искать именно в обрыве.
Поломка реле ТЭНа. Устройство имеет датчик, отвечающий за уровень набора воды. При рабочем приборе вода доходит до нужного уровня, потом на электронику поступает команда на включение нагревателя. Случается, что элементы, контролирующие количество воды, за период эксплуатации загрязняются. Поэтому следует выполнить чистку прессостата и проверить датчик ТЭНа.

Зачастую пользователи не смотрят на то, что стиралка заканчивает процесс стирки несвоевременно, часть программы не выполняет, и относят такие неприятности на счет электроники. А это уже первые сигналы о помощи.

Где находится элемент нагрева воды

Если рассматривать различные марки машинок (Индезит, Бош, LG), то ТЭН в каждом типе моделей может располагаться в разных местах, и удобнее всего к нему подбираться либо через заднюю панель, либо через переднюю.

Но если вы не в курсе этого, то все равно отыскать его можно самостоятельно:

осматривается задняя панель машинки. Если крышка отличается большими размерами, то нагревательный прибор располагается за ней;
машинку необходимо положить на бок, осмотреть дно. Возможно, так вы обнаружите нагреватель;
легче всего снять заднюю панель. Если там ТЭНа нет, то ее легко будет установить на свое место.

Есть еще один вариант – с помощью фонарика просвечивается барабан машинки изнутри. При наличии хорошего зрения можно определить точное нахождение нагревателя.

Отыскав ТЭН, необходимо удостовериться в его работоспособности. Отметим, что для подобной процедуры демонтировать элемент нет необходимости.

Как проверить ТЭН стиральной машины

Есть несколько способов:

быстрый и легкий способ проверки на корпусную часть;
определение работоспособности без прибора.

Когда у вас под рукой не окажется тестера, попробуйте выполнить проверку без вскрытия корпусной части. Понаблюдав за поведением стиральной машины, можно легко установить, что из строя вышел именно нагревательный прибор:

Вода не нагревается, но процесс стирки выполняется. На машинках с экранами будут мелькать сигналы, обозначающие данную ошибку. Если дисплей отсутствует, обратите внимание на мигающие лампочки.
Рабочий процесс не прекращается, вода нагревается, но времени для этого требуется значительно больше.
Машинка работает, вода прогревается, но от прикасаний к корпусной части ощущаются удары током, периодически срабатывает автоматика защиты.

Когда выявлена хоть одна указанная неисправность, то сомнений быть не может – плохо работает нагревательный элемент. Если вы не можете проверить тестером свой агрегат, рекомендуем обратиться за помощью к специалисту. Он уверенно определит, есть ли необходимость в замене элемента.

Есть еще несколько способов, которыми можно организовать проверку элемента без соответствующих инструментов:

как только на корпусной части нагревателя появились темные точки, можно уверенно диагностировать пробой. Порой подобные точки скрыты накипью, ее необходимо очистить, чтобы окончательно убедиться в своих мыслях. С накипью отлично поможет справиться «лимонка»;
не желаете разбирать свою машинку? В данном случае просто понаблюдайте за работой электрического счетчика. Запустите машинку на максимум. Когда счетчик крутит быстрее, это означает, что ТЭН еще работает;
проверьте наличие вздутий на корпусе, царапин и иных повреждений. Их наличие уверенно подтвердит, что нагревательный прибор нуждается в замене;
знатоки электричества могут поискать обрыв, пользуясь контрольной лампочкой, изготовленной самостоятельно.

Прозваниваем устройство

До того, как проверить исправность ТЭНа, стиральную машину необходимо отключить от электрической сети. После этого отсоединяется проводка, переключатель тестера выставляется на 200 Ом, его щупы прикладываются к клеммам водонагревателя.

В результате ваших действий получится:

работоспособный элемент выдаст на экран прибора значение, близкое к расчетному показателю;
если на тестере высветится «единица», то внутри имеется обрыв, и нагреватель придется менять;
при значении «ноль» или близком к нему, случилось короткое замыкание. Тэн к дальнейшей работе не годится.

Проверяем на пробой

Если даже спираль нагревательного элемента в полном порядке, это не значит, что все нормально. Возможно, находящийся внутри диэлектрик ушел на корпусную часть стиралки, а это уже таит в себе опасность для вашего организма.

Для организации проверки ТЭНа на пробой выставляем тестер в режим «зуммер». После соединения проводов на приборе должна загореться лампа и раздаться писк.

Теперь тестером берем клемму ТЭНа, второй щуп прикладываем к корпусу. Если писка нет, то все в полном порядке. В противном случае, нагревательное устройство придется однозначно заменить.

Как определяется показатель сопротивления ТЭНа

Для проверки элемента мало знать, как и какими приборами это выполняется. Необходимо владеть информацией о значении его сопротивления. Для начала рекомендуется вычислить данную величину. Для этого понадобятся следующие сведения:

Напряжение, подающееся на водонагревательный элемент. Как правило, данный показатель (U) равняется 220 В. Такое напряжение присутствует в бытовой электрической сети наших квартир.
Показатель мощности нагревателя – Р. Определяется он легко, следует только посмотреть инструкцию по эксплуатации. Второй вариант – мощность ТЭНа можно уточнить в интернете по модели машинки.

Имея все необходимые сведения, определяем сопротивление R, пользуясь специальной формулой R=U²/P. Полученный показатель сопротивления образуется в нагревателе во время работы. Если ТЭН исправен, то полученная формулой цифра появится на экране мультиметра.

Как поменять нагревательное устройство?

Мы отыскали ТЭН и удостоверились в том, что его следует сменить. Для начала отключаем все провода. Чтобы в дальнейшем ничего не напутать, порядок их подключения рекомендуется предварительно зафиксировать фотоаппаратом.

Чтобы извлечь ТЭН, необходимо открутить гайку, расположенную в средней части устройства. Теперь нужно поддеть нагреватель отверткой и осторожно доставать, покачивая в разные стороны. Теперь рекомендуется сразу удалить накипь с других элементов, окружающих водонагревательный прибор. Новый ТЭН аккуратно устанавливается на специальные крепления. Если допустить ошибку, то во время работы он будет прикасаться к баку. Остается только подсоединить провода и собрать машинку, чтобы запустить ее для проверки.

Советы специалистов

Чтобы нагревательный прибор проработал максимально долго, следует организовать за стиральной машинкой должный уход.

Выполняя работы по ремонту, обязательно обесточьте стиралку от электрической сети.

Многие рекомендуют сначала извлечь нагреватель из машинки, чтобы потом проверить его работоспособность приборами. Но в этом, пожалуй, нет необходимости – проверку можно легко провести по месту установки. Это позволит сэкономить время и избежать лишних работ.

Заключение

Обладая должным опытом в подобных работах и необходимым оборудованием, всегда можно проверить нагреватель на работоспособность самостоятельно. Да и ремонтные работы особого труда не составят, ведь ТЭН придется заменить новым аналогом. Но если вы сомневаетесь в собственных силах – обратитесь за помощью в сервисный центр.

“>

Как проверить непрерывность на элементе водонагревателя | Руководства по дому

Первым признаком неисправности вашего электрического водонагревателя может стать неприятно холодный утренний душ. Выяснить, почему нагреватель не может подавать воду соответствующей температуры, не всегда простая задача. Поскольку нагревательные элементы для электрических водонагревателей расположены там, где они будут наиболее эффективны, внутри резервуара-накопителя, выполнение визуального осмотра обычно не является практическим первым шагом в устранении неисправностей.К счастью, проверить целостность нагревательного элемента можно всего за несколько шагов с минимальным количеством оборудования.

Отключить электропитание водонагревателя на сервисной панели.

Откройте кран с горячей водой и дайте воде стечь, пока она не остынет. В целях тестирования вода внутри резервуара должна быть не более чем теплой.

Снимите панель доступа к проводке в верхней части нагревателя с помощью отвертки.

Установите мультиметр на правильный диапазон и проверьте напряжение на входящей проводке.Большинство бытовых водонагревателей работают от 220 вольт. Если показания вашего глюкометра отличны от нуля, немедленно остановитесь. Проверьте автоматические выключатели на сервисной панели. Если выключатели выключены, а счетчик по-прежнему показывает ненулевое значение, обратитесь к электрику перед выполнением любых других проверок, обслуживания или ремонта.

Снимите съемную панель нагревательного элемента.

Ослабьте винты клемм и отсоедините электрические провода от нагревательного элемента.

Найдите номинальное напряжение и мощность, указанное на базе элемента.Определите идеальное показание в омах для элемента, разделив квадрат номинального напряжения на номинальную мощность в ваттах. Например, вычисление сопротивления элемента с номинальным напряжением 236 и мощностью 2000 выглядит следующим образом: (236 x 236) разделенное на 2000 дает 27,8 Ом.

Установите мультиметр на показания в омах.

Коснитесь одним датчиком каждого из двух выводов элемента и прочтите результаты измерителя. В идеале это должно быть близко к результату расчета, выполненного на шаге 7.Нулевое или бесконечное значение указывает на плохой элемент.

Справочная информация

Советы

Проверьте элемент на короткое замыкание, оставив мультиметр для считывания показаний сопротивления, поместив один щуп на голый металлический участок нагревателя и касаясь одной клеммы другой. Затем переместите зонд от оголенного металла на нагревателе к металлической манжете вокруг основания элемента. Коснитесь каждой из клемм оставшимся щупом. Короткое замыкание существует, если показание счетчика отличное от нуля.

Предупреждения

Никогда не выполняйте какое-либо обслуживание электрической цепи, находящейся под напряжением. Перед снятием каких-либо съемных панелей отключите питание обогревателя. Перед возобновлением подачи питания на обогреватель установите съемные панели на место.

Биография писателя

Финн МакКухил — писатель-фрилансер из Северного Мичигана. Он работал репортером и обозревателем в Южной Флориде, прежде чем увлекся компьютерами. Изучив программирование в Университете Южной Флориды, он более 20 лет возглавлял ИТ-отделы трех поставщиков автомобилей первого уровня.Сейчас он строит деревянные лодки в северных лесах.

Как заменить нагревательный элемент электрического водонагревателя

В отличие от газовых водонагревателей, у которых есть газовые горелки, электрические водонагреватели используют пару верхних и нижних металлических нагревательных элементов для нагрева воды. Подобно тому, как работают нагревательные элементы духовки, нагревательные элементы в водонагревателе нагреваются, когда через них проходит электрический ток. Каждый из нагревательных элементов управляется отдельным термостатом.

В электрическом водонагревателе нижний нагревательный элемент является рабочей лошадкой, поскольку он находится на дне резервуара, куда холодная вода поступает из погружной трубки, которая проходит через резервуар. Верхний нагревательный элемент действительно способствует только тогда, когда есть большая потребность в горячей воде, и служит только для нагрева воды в верхней части бака. Когда где-то в доме открывается кран с горячей водой, горячая вода течет вверх из верхней части бака, а новая холодная вода течет в нижнюю часть бака, где нижний нагревательный элемент начинает ее нагревать.

Диагностика неисправностей нагревательного элемента

Обычно легко определить, какой нагревательный элемент неисправен. Постоянная подача теплой воды указывает на неисправный верхний нагревательный элемент , в то время как нехватка полностью горячей воды указывает на неисправный нижний нагревательный элемент .

Замена нагревательных элементов — относительно простой проект. Новые нагревательные элементы должны быть того же типа и иметь такое же номинальное напряжение / мощность, что и те, которые используются в настоящее время в водонагревателе.

Замена нагревательного элемента

Замена неисправного нагревательного элемента на водонагревателе не представляет особой сложности, но считается продвинутым проектом, поскольку требует как механических навыков, так и комфортного знания вопросов электропроводки. Он состоит из трех различных этапов: проверка нагревательного элемента, удаление старого нагревательного элемента и установка новой замены.

Нагревательные элементы не особенно дороги, поэтому вы можете заменить их оба, даже если только один из них оказался неисправным.Если один нагревательный элемент вышел из строя, возможно, вскоре последует другой, и замена обоих может предотвратить повторный ремонт в ближайшем будущем. Некоторые производители продают нагревательные элементы в ремонтных комплектах, в которые входят как нагревательные элементы, так и термостаты.

Как проверить нагревательный элемент сушилки

Если сушильная машина работает, но не нагревается, возможно, ваш нагревательный элемент сломался. Ниже приведены инструкции по проверке нагревательного элемента.* работает для всех марок сушильных элементов. Элемент сушилки работает от 220 вольт и нагревается докрасна, создавая тепло. Щелкните здесь, чтобы просмотреть полный список нагревательных элементов.

Шаг 1. Ищите обрывы в катушках.

Иногда, просто сжимая катушки пальцами, можно найти перерыв. Если да, то вы точно знаете, что катушки неисправны и их нужно будет заменить. Чтобы найти точный нагревательный элемент, выполните следующие действия.В противном случае переходите к шагу 2.

Шаг 2. Получите мультиметр, который может считывать целостность и / или сопротивление.

Символ непрерывности выглядит так:

а символ сопротивления выглядит так:

Шаг 3. Установите мультиметр на непрерывность и / или сопротивление.

Если у вас есть непрерывность, тогда, когда вы соедините каждый конец проводов вместе, вы получите звуковой сигнал. Если у вас есть сопротивление, тогда, когда вы коснетесь каждого конца проводов вместе, вы получите 0 на экране.Если у вас есть оба, вы получите звуковой сигнал и ноль.

Шаг 4. Коснитесь каждым концом выводов каждого из выводов на сушильном элементе. * не имеет значения, какой вывод идет к какому терминалу.

Если вы слышите звуковой сигнал и на экране отображается что-то около 10, значит, ваш сушильный элемент в порядке. В противном случае ваш элемент неисправен и его нужно будет заменить.

Как найти правильный нагревательный элемент

Нагревательные элементы сушилки бывают разных форм и размеров.Не во всех сушилках Kenmore используется один и тот же нагревательный элемент, и то же самое касается всех бренды, включая Whirlpool, Samsung, Maytag, G.E и другие. Вы можете найти правильный нагревательный элемент для вашей сушилки, выполнив следующие действия.

Шаг 1. Найдите номер вашей модели.

Обычно вы можете найти номер вашей модели под дверцей сушилки на корпусе. Примеры приведены ниже.

2.Введите номер своей модели в строку поиска выше, заключив его в кавычки.

Пример для компьютеров.

Пример для телефонов.

7 февраля 2018 Роберт Хименес

Как устранить неисправность нагревателя горячей ванны

Home
Как устранить неисправность нагревателя горячей ванны | Детали Master Spa

Обогреватели — чрезвычайно важная часть вашей гидромассажной ванны.Поэтому, когда дело доходит до проверки правильности работы обогревателя, он находится в верхней части списка дел. Ознакомьтесь с некоторыми исправлениями и вещами, на которые следует обратить внимание, если ваш обогреватель погас.

Во-первых, давайте проверим и протестируем ваш нагревательный элемент …

Если ваш нагревательный элемент в хорошем состоянии, он должен иметь мощность от 4,0 до 5,5 кВт. Кроме того, он должен потреблять не менее 15-25 ампер при 240 В и иметь сопротивление 9-12 Ом.

Вы можете проверить свой обогреватель с помощью любого мультиметра и амперметра или омметра. Обязательно сначала отключите нагревательные элементы от цепи, отсоединив провода от клемм нагревателя — это лучший и безопасный способ проведения оценки. Как только это будет сделано …

Подключите измеритель к сопротивлению 1000
Подключите измерительные провода к каждой клемме. Как указано выше, он должен измерять сопротивление 9-12 Ом (если да, то это хороший элемент, если нет, поэтому вы находитесь на этой странице, продолжайте читать).
Проверьте напряжение с помощью амперметра. и используйте эти тестовые провода для измерения силы тока.
Если есть чрезмерное потребление тока, это означает, что нагревательный элемент действительно неисправен. Если усилитель не потребляет ток, это означает, что на клеммы нет питания. Помните, что он должен потреблять 15-25 ампер (15 ампер для спа, подключенного к сети на 110 вольт, 25 ампер для спа, подключенного к сети 220 вольт).
Затем проверьте на замыкание на землю. Измерьте расстояние между клеммой одного элемента и оболочкой элемента при максимальном значении диапазона сопротивления измерителя. Любое сопротивление, которое вы получаете, указывает на то, что имеется короткое замыкание и неисправный элемент — вы всегда должны получать бесконечные показания на измерителе.

(Примечание: если это сбивает с толку, потому что мы знаем, что это может быть, свяжитесь с нами, и мы поможем вам разобраться. Или вы всегда можете позвонить электрику.)

Самостоятельная установка нового элемента или вызов электрика

На этом этапе вы проверили свой нагревательный элемент и указали, что вам действительно нужен новый нагреватель. Вы можете сделать это самостоятельно или вызвать электрика. Если вам удобно делать это самостоятельно, мы собрали видео, в котором показано, как именно заменить нагреватель для гидромассажной ванны! Если у вас есть вопросы, позвоните нам и свяжитесь с нами.

Ознакомьтесь с этими дополнительными советами, которые следует иметь в виду, когда дело касается вашего обогревателя:

Будьте особенно осторожны при установке любого из нагревательных элементов. Очень важно, чтобы вы не сгибали / перекручивали электрический вывод, так как это может привести к попаданию воды внутрь него. Для этого нужны два гаечных ключа.
Химический баланс вашего спа чрезвычайно важен, когда речь идет о том, чтобы убедиться, что ваши нагревательные элементы не повреждены или не подвержены коррозии из-за высокой кислотности или накипи в воде.Убедитесь, что химический состав спа сбалансирован и правильный, используя наш справочник Master Spas Chemical Guide.

Это включает в себя уход за вашим дезинфицирующим средством, потому что, если этого не сделать, могут образоваться бактерии, растворяющие металл. Если это произойдет, все ваши металлические элементы могут подвергнуться коррозии.

Обязательно избегайте воздушных пробок. Убедитесь, что весь воздух удален из водопровода при заполнении спа или установке оборудования. Если в нагревателе есть мертвый воздух, это может вызвать перегрев элемента (так называемый «сухой пожар»).Если вам нужно разблокировать помпу, мы показали, как это сделать.
Срок службы нагревателя можно продлить, если система управления гидромассажной ванной позволяет устанавливать циклы нагрева по времени суток. Ваш элемент подвергается большей нагрузке, когда он включается и выключается несколько раз в день.

Дополнительные вопросы? Свяжитесь с нами!

Как проверить элемент водонагревателя

Водонагреватель для вашего дома — одно из важнейших удобств в жизни. Если вы когда-нибудь принимали холодный душ в январе, вы это прекрасно понимаете.Паршивый элемент в вашем водонагревателе может отказать вам в этой роскоши. Если ваш водонагреватель не работает, то вам стоит проверить элемент. Многие домовладельцы не имеют инструментов и не знают, как проверить элемент водонагревателя. Хорошей новостью является то, что все, что вам нужно, это доступный мультиметр (попробуйте UEI UTL33T ), отвертку и немного знаний.

Как проверить элемент водонагревателя

Бак-водонагреватель обычно состоит из двух элементов.Перед испытанием элемента необходимо отключить питание водонагревателя:

Отключите питание — установите соответствующий выключатель, чтобы электричество не поступало на водонагреватель.
Установите мультиметр на 240 В. — к водонагревателю подключены два провода на 120 вольт, поэтому обязательно подготовьте мультиметр к этому напряжению. В противном случае вы рискуете повредить этот чувствительный инструмент.
Прикоснитесь одним из щупов мультиметра к одному из винтов элемента.
Заземлите другой датчик — прикоснитесь к бачку водонагревателя.
Повторите шаги 3 и 4 для другого соединения — если вы получаете показания в любом случае, значит, питание отключено неправильно. Вам необходимо найти правильный прерыватель и отключить его, прежде чем продолжить.

5-этапное испытание элемента водонагревателя

Теперь, когда вы убедились, что на водонагреватель не подается питание, вы готовы к тестированию.Помните, что в водонагревателе обычно два нагревательных элемента.

Установите мультиметр на RX1K.
Соедините щупы вместе. — стрелка мультиметра должна показывать активность.
Снимите провода с элемента — ослабьте винты и снимите проводку.
Коснитесь щупами каждого винта элемента — вы хотите коснуться каждого винта одновременно.Если вы не видите активности стрелкой мультиметра, значит, элемент не работает.
Иногда этот тест дает ложноотрицательный результат. То, что игла была активна, не означает, что вам нужно покупать новый водонагревательный элемент. У вас может быть заземленный элемент.
Проверка заземленного элемента — прикоснитесь к одному из винтов датчиком, а затем коснитесь другим датчиком какой-либо металлической части бака водонагревателя. Если вы видите движение, элемент заземлен и требует замены.

Если элемент заземлен, это может привести к перегреву воды и срабатыванию концевого выключателя верхнего предела, что нарушит работу водонагревателя. Если он не работает, вам может потребоваться сбросить ваш водонагреватель . Попробуйте это, прежде чем что-либо заменять.

Признаки неисправности элемента водонагревателя

Как уже упоминалось, наиболее очевидным признаком является то, что вода холодная. Это может означать несколько разных вещей.Это не обязательно означает, что элемент плохой, но это наиболее вероятный способ выявить проблему.

Получите помощь со всеми проблемами с водопроводом

Узнайте больше из этой статьи Wiki: Нагревательные элементы. Выбирая PlumbersStock.com, вы выбираете отраслевой опыт и надежные продукты. Пожалуйста, свяжитесь с нами с любыми вопросами о вашей работе своими руками или о наших брендах (Bradford White, Takagi, Stiebel Eltron и т. Д.). Сэкономьте на аксессуарах для водонагревателей и запчастях .

Как заменить элемент водонагревателя (подробное руководство)

Вы начинаете замечать снижение эффективности вашего электрического водонагревателя? Есть несколько факторов, которые могут снизить эффективность вашего агрегата, например, накопление осадка.

Это также может быть вызвано сломанным или сгоревшим нагревательным элементом.

Если да, то, скорее всего, вам придется заменить элемент водонагревателя. Но не волнуйтесь, обычно это легкая работа. Замена элемента может избавить вас от необходимости покупать новый водонагреватель и повысить эффективность имеющегося.

Как работают нагревательные элементы

В электрических водонагревателях используются электрические нагревательные элементы, а в газовых агрегатах — газовые горелки. Большинство элементов изготовлено из стальной проволоки с медным кожухом, и они нагреваются при прохождении через них электрического тока.

Элементы обычно нагреваются на два градуса выше, чем вода, чтобы поддерживать нужную температуру. Каждый элемент управляется термостатом.

В баке два ТЭНа: верхний и нижний.Нижний — это тот, который выполняет большую часть работы, нагревая воду по мере ее поступления в резервуар. Верхний элемент работает только при высоком спросе.

Электрические водонагреватели, как правило, менее энергоэффективны по сравнению с газовыми установками, и для их нагрева требуется немного больше времени. Также наблюдаются значительные потери тепла в режиме ожидания, хотя новые технологии изоляции улучшили это в современных обогревателях.

При покупке нового электрического водонагревателя обращайте внимание на его номинальное тепловое сопротивление (значение R).Высокое значение R означает меньшие тепловые потери в режиме ожидания. Эксперты рекомендуют модели с R-значением от R-12 до R-25. ⁽¹⁾.

Стоимость эксплуатации электрического водонагревателя также выше, чем у газовых, из-за более высоких счетов за электроэнергию по сравнению с природным газом.

Из-за чего перестают работать элементы водонагревателя?

Есть несколько вещей, которые могут повредить водонагревательный элемент. Некоторые из них можно исправить чисткой, другие требуют замены.

1.Минеральное накопление

В зависимости от качества местной воды, она может содержать значительное количество минералов — это может быть кальций или магний. Чем больше минералов, тем жестче вода ⁽²⁾.

Минералы не причинят вреда ни вам, ни вашей семье, но могут повредить ваш водонагреватель. Когда холодная вода нагревается, минералы растворяются в воде и оседают в резервуаре. Также они осядут вокруг нагревательных элементов, чаще всего нижнего.

Когда отложения накапливаются вокруг элемента, он изолирует его, заставляя работать больше.Это может привести к сгоранию элемента или просто к прекращению работы. Регулярная промывка бака поможет избавиться от отложений и других отложений.

2. Скачок напряжения

Нагревательные элементы имеют определенное номинальное напряжение, если оно превышает допустимое, элемент сгорит. Это может произойти при скачке напряжения в энергоснабжающей компании или даже во время грозы.

3. Воздух

Когда водонагреватель нагревает воду, иногда возникают воздушные карманы. Они также могут возникнуть, если резервуар не заполнен должным образом.

Элемент водонагревателя может прожечь свой медный корпус менее чем за минуту, если он не погружен в воду. Если в верхней части бака будет много воздушных карманов, будет открыт верхний нагревательный элемент. Когда он пытается нагреться, он быстро прожигает корпус, в результате чего элемент выходит из строя.

4. Провода

Провода большого сечения подают электричество к нагревательным элементам. Плохое или поврежденное соединение может вызвать проблемы. Например, иногда от клеммы может отсоединиться провод — это остановит работу элемента.

Это также может привести к возникновению дуги или заземлению провода через металлический резервуар, что очень опасно.

5. Сухой огонь

Водонагревательные элементы предназначены для нагрева воды. Если бак пуст или в нем мало воды, элементы могут загореться всухую. Как и выше, элементы прожигают корпус.

Элемент сухого обжига может выйти из строя в течение 30 секунд. Сухой пожар чаще всего встречается в более новых моделях.

Как долго служат нагревательные элементы?

Сложно определить, на сколько прослужат элементы водонагревателя.Все зависит от того, насколько хорошо обслуживается агрегат. Помните, нагревательные элементы работают круглосуточно, нагревая воду.

Нагревательные элементы малой мощности обычно служат дольше, чем нагревательные элементы высокой мощности, потому что тепло распространяется по большей поверхности ⁽³⁾.

Регулярная промывка и техническое обслуживание могут помочь продлить срок службы водонагревателя и его элементов. Учтите, что нагревательные элементы похожи на лампочки — они рано или поздно перегорят.

Как узнать, неисправен ли нагревательный элемент?

Если внезапно не стало горячей воды, скорее всего, это связано с погодными условиями. Обычно первым перегорает нижний нагревательный элемент. Чтобы узнать, связана ли проблема с элементом, вам нужно сначала проверить их.

Выключите питание, отсоединив устройство от стены или выключив автоматический выключатель. Снимите провода, подключенные к элементу, и отодвиньте их в сторону. Отвинтите крепеж с помощью отвертки, затем вытащите провода и загните их в сторону.

Настройте мультиметр на измерение сопротивления (сопротивления) и установите его на самую низкую шкалу показаний. С помощью мультиметра прикоснитесь щупом к каждому винту элемента. Отсутствие показаний или максимальное показание означает, что элемент неисправен ⁽⁴⁾.

Показание от 10 до 16 Ом является нормальным. Проверьте мощность вашего элемента на пластиковом блоке, расположенном между двумя винтами.

Чтобы узнать, не закорочен ли элемент, прикоснитесь одним датчиком к винту, а другим — к голому металлическому резервуару.Если вы получаете какие-либо показания или замечаете какое-либо движение иглы, элемент закорочен. Вы можете проверить каждый винт на обоих элементах с помощью этого метода ⁽⁵⁾.

Предупреждение

Водонагреватели обычно работают от 240 вольт. Это может вызвать очень болезненный удар электрическим током — убедитесь, что вы отключили питание, прежде чем проводить какие-либо проверки сопротивления.

Как заменить элемент водонагревателя

Есть два основных типа элементов: фланцевые и ввинчиваемые.Ввинчивание — самое распространенное. Их также довольно легко прикрепить — вам понадобится гаечный ключ для водонагревателя.

1. Выключите питание

Поскольку вы имеете дело с электроприбором, очень важно выключить питание, прежде чем что-либо делать. Отключите питание автоматическим выключателем. Если вы все еще не уверены, отключено ли питание, вы можете использовать мультиметр для проверки проводов.

2. Слейте воду из бака

Убедитесь, что вы сначала закрыли кран холодной воды, расположенный в верхней части устройства.Затем вы можете присоединить садовый шланг к сливу внизу и открыть сливной кран. Чтобы полностью слить воду из бака, откройте ближайший к нагревателю кран с горячей водой.

Вы можете слить воду из резервуара, чтобы обнажить сломанный элемент, или вы можете полностью слить его, чтобы избавиться от осадка. Многие специалисты рекомендуют промывать бак при каждом ремонте.

3. Снимите элемент водонагревателя

Откройте панель доступа и снимите пластиковую защитную крышку, если она есть в вашем устройстве. Отсоедините провода элемента — вы можете сделать это с обоими элементами, чтобы сэкономить время.

Если у вас нагревательные элементы ввинчиваемого типа, вы должны использовать специальный гаечный ключ. Инструмент для элемента — это гнездо, подходящее к шестиугольному концу элемента. С обеих сторон есть отверстия, куда можно вставить стержень отвертки.

Это позволяет легко откручивать элемент при его повороте против часовой стрелки. Более старые элементы может быть труднее повернуть. Когда элемент ослабнет, выньте его из бака.

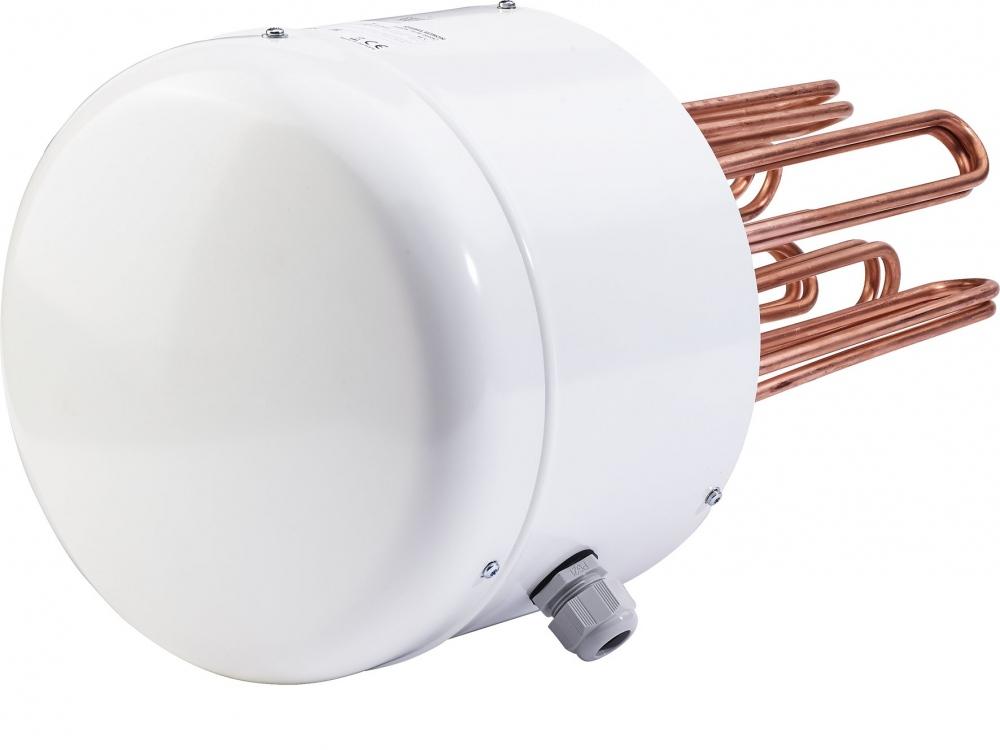

Если в вашем устройстве используются элементы фланцевого типа, вам придется открутить четыре болта, чтобы ослабить его.Когда болты ослабнут, поднимите элемент.

4. Замените элемент

При замене элемента водонагревателя важно также заменить резиновую прокладку. Это предотвратит утечки в будущем.

Резиновая прокладка надевается на резьбу ввинчиваемого элемента и размещается вокруг основания фланца.

После установки резиновой прокладки можно приступать к установке элемента. Сначала вставьте его прямо в резервуар и затяните вручную. Затем с помощью инструмента прикрутите его по часовой стрелке.Для фланцевого типа затяните четыре болта.

5. Наполните бак

Начните с закрытия сливного клапана на дне бака. Затем включите впускной клапан холодной воды, чтобы в резервуар поступила свежая, свежая вода.

Если вас беспокоит воздух в резервуаре, не выключайте кран. По мере наполнения резервуара он будет распыляться, но когда вы получите регулярный поток, в резервуаре не должно быть воздуха. Как только у вас появится хороший поток, закройте кран.

6. Повторно подключите

Перед включением агрегата нужно переподключить провода.Включите автоматический выключатель и осмотрите бак на предмет утечек. Когда все будет хорошо, прикрепите защитную крышку и панель доступа.

Будьте осторожны

Обязательно подключите провода к правильным клеммам. Если сделать неправильно, новый элемент может закоротить.

Дайте водонагревателю постоять около часа, чтобы нагреть воду. Убедитесь, что он нагревается должным образом, и еще раз проверьте на утечки. Если у вас возникнут трудности, обратитесь к местному водопроводчику.

Как удалить застрявший элемент водонагревателя?

Снять элемент водонагревателя не должно быть слишком сложно, однако он может застрять.Обычно это происходит из-за сильного накопления осадка.

Вы можете использовать раствор для удаления накипи или известкового налета, чтобы очистить область вокруг элемента. Мы рекомендуем использовать старую зубную щетку из-за ее размера. Перед запуском осторожно уберите провода.

Вы также можете использовать уксус и воду, чтобы очистить элемент, и, если он все еще не ослабляется, вы можете попробовать смочить его в растворе. Используйте гаечный ключ, чтобы попытаться ослабить его еще больше. Если он будет настойчивым, вам, возможно, придется постучать молотком по рукоятке розетки.

Сколько стоит новый элемент водонагревателя?

Когда вы впервые заметите уменьшение количества горячей воды, вы можете подумать, что пора заменить весь блок. Если проблема связана с перегоревшим элементом, это легко исправить.

Замена нагревательного элемента может стоить от 150 до 200 долларов, что составляет небольшую часть стоимости нового водонагревателя.

Выбор замены элемента водонагревателя также может сэкономить ваши деньги на рабочей силе, поскольку вам не нужно нанимать сантехника.

с подогревом

Замена элемента водонагревателя стоит недорого по сравнению с заменой всего устройства. Несколько факторов могут вызвать отказ элемента, включая накопление отложений, пустой резервуар и скачки напряжения.

К счастью, заменить элемент очень просто. Просто помните, что сначала необходимо выключить питание — электрические водонагреватели используют высокое напряжение, которое может вызвать поражение электрическим током.

Пока вы занимаетесь этим, мы настоятельно рекомендуем вам также выделить время, чтобы промыть резервуар от любого осадка во время ремонта.В конечном итоге это окупится.

Приходилось ли раньше менять элемент водонагревателя? Что облегчило вам жизнь? Мы будем рады, если вы поделитесь своими мыслями и советами ниже.

Испытание нагревательных элементов. Это хорошо или плохо?

Тестирование нагревательных элементов Leister. Это хорошо или плохо?

Здесь, в Assembly Supplies, мы являемся авторизованным центром обслуживания и продаж в Сан-Диего, Калифорния, и Heely-Brown в Атланте, Джорджия. Мы продаем различные инструменты, аксессуары и нагревательные элементы Leister.

Недавно нас спросили, как мы тестируем нагревательные элементы, чтобы убедиться в их хорошем или плохом состоянии в вашем инструменте Leister. Вам нужно, чтобы профессионал проверил и убедился, что ваш нагревательный элемент все еще работает должным образом. Для этого сообщения в блоге мы использовали самый распространенный ручной инструмент Leister — Triac ST.

Как мы узнаем, хороший или плохой нагревательный элемент Leister!

Прежде всего, когда вы используете свои инструменты в работе, мы рекомендуем вам содержать их как можно более чистыми. Мы знаем, что это может быть сложно, но это гарантирует, что внутренняя часть вашего инструмента будет очищена от грязи и пыли, которые являются частыми причинами того, что инструмент не работает.

Шаг 1: Первое, что нужно сделать, это отвинтить трубку нагревателя и снять трубку слюды.
