Как проверить прессостат мультиметром: ремонт датчика уровня своими руками

Как проверить прессостат в стиральной машине — как работает и где находится. Проверка мультиметром

Иногда, необходимо проверять прессостат, ведь именно от него зависит стабильная работа машины, а также срок её службы. Но денег для оплаты работы мастера хватает не всегда.

В случае, когда гарантийный срок на стиральную машину закончился, то проверить прессостат можно самостоятельно. Но, перед этим, следует больше узнать о самом приборе, а также знать его расположение, функции и принцип работы.

Содержание статьи

• Что такое прессостат
• Расположение прибора в стиральной машине
• Принцип работы прибора
• Признаки, говорящие о неисправности прибора
• Как самостоятельно проверить прессостат

Что такое прессостат

Перед тем, как выполнять какие-либо действия с прибором, следует понять, что это вообще такое? Прессостат — это датчик, определяющий уровень воды, а также контролирующий её количество.

Расположение прибора в стиральной машине

Большинство людей думают, что прессостат должен располагаться в самом баке, полагая, что работу он выполняет по «принципу поплавка». Но это совсем не так.

Как и было сказано выше, датчик осуществляет работу с помощью давления, а не воды. Именно поэтому располагается он не внутри бака, а снаружи, в верхней его части. Такое расположение позволяют датчику избежать непосредственного контакта с водой. В некоторых стиральных машинах датчик может находиться снизу под баком.

Принцип работы прибора

Датчик имеет форму круглого элемента, сделанного из пластмассы. К прибору подсоединяются специальные провода и трубка. Трубка находится в соединении с резервуаром высокого давления.

Когда происходит процесс подачи воды в бак, через присоединённую трубку подаётся определённый уровень давления. Происходит замыкание контактов, которые и «говорят» машине о том, что необходимый для стирки уровень набран.

Признаки, говорящие о неисправности прибора

Неисправность прессостата может привести к сбою в её стабильной работе. Поэтому, следует периодически «прислушиваться» к машине, и следить за её работой в целом.

Существует несколько признаков, по которым можно определить, что прибор пришёл в негодность.
Основные признаки некорректной работы датчика:

1. Стиральная машина начинает работу, или же активирует нагреватель, при отсутствии воды в баке.
2. Бак начинает переполняться водой, но этого все равно недостаточно для стирки.
3. Во включённом режиме «полоскание», начинается откачка, или же наоборот, подача воды.
4. Срабатывает предохранитель тэна, вследствие чего появляется достаточно сильный запах гари.
5. Машина не работает в режиме «отжим».

Если вдруг в работе машины наблюдаются такие признаки, то пора проверить работоспособность прессостата. Сделать это можно самостоятельно. Для этого следует вооружиться отвёрткой, желательно с различными сменными насадками. Это необходимо, потому что многие производители стиральных машин, для защиты прибора применяют крепёж, оснащённый специальными головками.

Как самостоятельно проверить прессостат

В случае, если в работе машины были замечены описанные выше признаки, то пора провести проверку работы данного прибора.

Проверка прессостата проводится довольно несложно. Для этого необходимо сделать следующие действия:

• Для начала проверки, следует произвести демонтаж верхней панели самой стиральной машины. Для этого необходимо выкрутить их панели специальные болты, после чего, панель сдвигается. В большинстве моделей машин, прессостат располагается в боковой стенке, а именно, в её верхней части.
• Чаще всего, специалисты советуют открутить прессостат. Чаще всего, прибор закреплён с помощью нескольких шурупов. Открутить их довольно просто.
• После того, как доступ к прибору получен, необходимо отсоединить от самого прибора трубку и все контакты. Трубка прочно закреплено с помощью специальных хомутов. Их следует аккуратно отсоединить. Если же сделать это не получается, то хомуты можно срезать, и в последующем заменить на новые.

После того, как демонтаж завершён, необходимо сделать следующее:

• На корпусе датчика не должно быть никаких повреждений и трещин. Также следует проверить трубку, и изоляционный материал самой проводки. В случае, если будут найдены засоры и мелкие повреждения, то все это следует устранить. Также следует прочистить контакты датчика.
• Теперь можно переходить к проверке работы самого датчика. Для проверки, чаще всего, применяют десяти сантиметровый шланг, который схож по диаметру со снятым шлангом. Шланг следует присоединить к штуцеру прибора. После чего, следует сильно в него дунуть. В данный момент, из прибора должны быть слышны щелчки, количество которых будет зависеть от силы, с который вы дуете.
• Если же щелчков неслышно, то, скорее всего, прибор неисправен и необходимо замена его на новый.

Для того, чтобы окончательно убедиться в том, что прибор неисправен, следует измерить его сопротивление с помощью специального прибора — мультиметра. В случае, когда при «вдувании» сопротивление прибора осталось таким же, то датчик можно выкидывать.

Прессостат необходим для работы всей стиральной машины. Именно от него зависит её работа. В случае, когда прибор становится неисправным, то нарушается работа всей машины. Без датчика невозможно проводить стирку, а так же поломка датчика может привести к поломке и самой машины.

В этом случае, без покупки новой стиральной машины точно не обойтись. Замена датчика дело достаточно хлопотное, но совсем несложное. Чтобы избежать его поломки, следует следить за работой машины, и вовремя устранять все неисправности.

Как проверить датчик уровня воды в стиральной машине Самсунг

Стиральные машинки-автоматы «нашпигованы» различными датчиками, клапанами, позволяющими обеспечивать работу оборудования. Любая стиралка оснащена прессостатом – он контролирует уровень воды в баке, передает сигналы управляющем блоку, тем самым контролируя процесс стирки. Как можно проверить датчик уровня воды в стиральной машине Самсунг, если он вдруг начал «барахлить»? Разберемся, где расположен элемент и как к нему подобраться.

Найдем деталь и бегло осмотрим

Не стоит приступать к самостоятельной диагностике, если машинка находится на гарантии. Лучше связаться со специалистами сервисного обслуживания и отдать технику в бесплатный ремонт. Если вы разберете машинку своими руками, то гарантия прекратит действовать.

В случае, если стиралка куплена давно, можно попробовать проверить прессостат в домашних условиях. Алгоритм действий будет таковым:

• обесточьте машинку-автомат;
• перекройте кран забора воды;
• отсоедините от корпуса верхнюю крышку, открутив два фиксирующих ее болта;
• отыщите прессостат. Он расположен возле управляющего блока, ближе к правой стенке корпуса;
• выкрутите саморез, отсоедините разъем, чтобы можно было извлечь датчик уровня из машинки;
• ослабьте хомутик плоскогубцами и вытащите прессостат наружу.

Не обязательно сразу проводить диагностику мультиметром. Проверить давление датчика можно с помощью подручных средств.

Необходимо взять недлинную трубку, диаметром соответствующую штуцеру прессостата, подсоединить к прибору и подуть в нее. Щелчок, издаваемый прибором изнутри, расскажет об исправности датчика уровня воды. Когда реле не реагирует на давление, придется менять элемент.

Как деталь устроена?

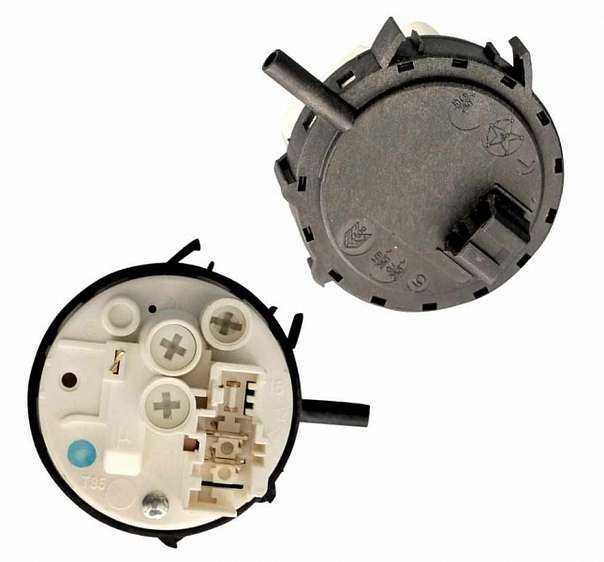

Добраться до датчика уровня очень просто. Понадобится лишь снять верхнюю крышку и отыскать деталь. Не заметить прессостат сложно – это рифленый пластмассовый элемент, отдаленно напоминающий шайбу. Цвет может быть любой, но это не так важно. От стенок стиральной машины к прессостату идут провода, с торцевой панели – тонкая трубочка.

В некоторых моделях Samsung конфигурация датчика уровня может отличаться, провода могут идти только с одной стороны, но тоненькая трубка будет обязательно.

Каков принцип действия прессостата? На самом деле, элемент реагирует не на уровень жидкости в баке, а на давление в системе. Чем больше воды набирается в машинку, тем больше давление, а, следовательно – сильнее напор воздуха, идущего через трубочку датчика. Воздух оказывает воздействие на мембрану, это провоцирует замыкание контактов. Так на главный управляющий модуль отправляется сигнал о необходимости закончить набор воды. Таков же принцип действия в обратном порядке.

Когда прессостат никак не реагирует на набирающуюся в бак воду, машинка-автомат не приступает к стирке. Поэтому необходима срочная проверка датчика уровня, а при необходимости – его замена. Возможно, дело кроется в контактах элемента, трубке или непосредственно в реле.

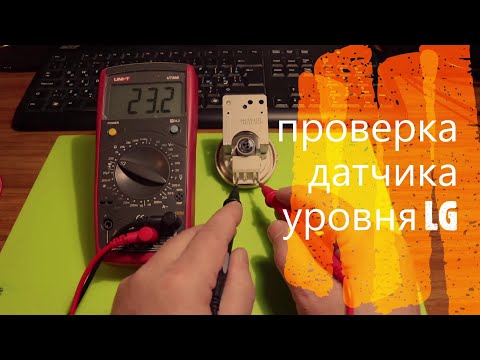

Проверяем мультиметром катушку датчика

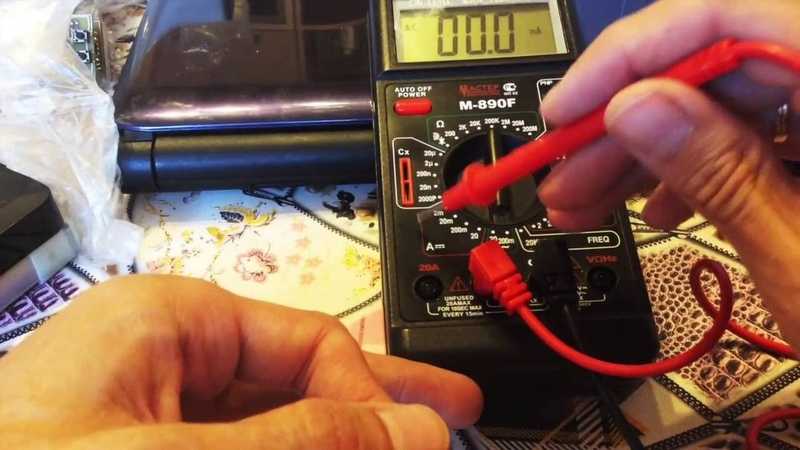

Если дома имеется мультиметр, можно провести диагностику прессостата тестером. Алгоритм действий при проверке датчика уровня на стиралках Samsung (и на машинах других производителей, например, Аристон, Бош, Индезит, Beko) будет следующим:

• изучите электрическую схему прессостата;
• приложите щупы тестера к контактам датчика уровня;
• своими силами создайте в трубке давление, чтобы обеспечить срабатывание мембраны;
• изучите показания на мультиметре.

Величина сопротивления на экране прибора при работе датчика должна измениться. Если прессостат сработал, а значение на мультиметре осталось прежним, значит, придется заменить деталь. Даже если система сработала «как часы», причина неисправности может крыться в трубке. Любое, самое незначительное отверстие в ней станет выпускать воздух, а значит, необходимый напор для реле не будет достигнут.



• Поделитесь своим мнением — оставьте комментарий

Как проверить реле давления с помощью мультиметра?

Реле давления являются важной частью функционирования системы, хотя технически они не являются частью системы. Реле давления обеспечивают работу и безопасность вашего оборудования, а сломанное реле давления сразу же вызовет проблемы.

В то же время знание того, что проблема в датчике давления или где-то еще в системе кондиционирования воздуха, может оказать огромную помощь и облегчение.

Хотя замена реле давления является довольно сложной технической работой, проверку реле давления и выявление реальных проблем с кондиционером можно легко выполнить самостоятельно с помощью мультиметра.

В приведенной ниже статье мы обсудим некоторые распространенные проблемы, с которыми вы можете столкнуться, и точные шаги, необходимые для проверки реле давления.

Что такое реле давления?

Реле давления — это небольшое устройство, которое можно найти рядом с домашним оборудованием, в автомобилях, в торговых автоматах и ​​на промышленных предприятиях. Он используется для управления оборудованием, таким как промышленные сварочные аппараты, а также системой отопления и вентиляции дома.

Простейшая форма реле давления показывает, когда в системе достигнуто определенное давление. Как следует из названия, реле давления состоит из манометра и переключающего компонента.

При достижении определенного давления переключатель активируется и приостанавливает или останавливает электрическую цепь, частью которой является реле давления.

Распространенные проблемы с реле давления

Существует несколько проблем, которые могут возникнуть с реле давления. Мы постараемся охватить наиболее распространенные из них, чтобы вы были лучше подготовлены к решению проблем с реле давления и методов его тестирования.

Хотя реле давления бывают разных типов, в принципе все они работают одинаково, и проверка их цифровым мультиметром будет выглядеть одинаково.

Одна из распространенных проблем с реле давления заключается в том, что мембраны некоторых из них со временем ломаются. Другим типом повреждения, которое часто встречается в мультиметрах, является естественный износ, который приводит к трещинам и поломке компонентов.

Поскольку большинство людей имеют дело с реле давления в своих системах кондиционирования воздуха, распространенная проблема, возникающая из-за плохого реле давления, заключается в том, что ваш кондиционер часто отключается, пытается снова запуститься или вообще не работает.

Когда это происходит регулярно, проверка реле давления может быть простым способом найти проблему в кондиционере в автомобиле или дома.

Как найти реле давления в вашей системе кондиционирования воздуха

Лучший способ найти реле давления в вашем кондиционере — обратиться к руководству по эксплуатации вашей автомобильной или домашней системы кондиционирования воздуха. Найдите кондиционер и датчик давления, прикрепленный к нему.

В большинстве моделей вы сможете снять выключатель отдельно от самого кондиционера, поэтому вам не нужно снимать весь кондиционер.

Узнайте больше о реле давления кондиционера в этом видео:

Как проверить реле давления с помощью мультиметра

Теперь давайте узнаем, как проверить реле давления с помощью мультиметра. По своей сути переключатель давления такой же, как и любой другой переключатель.

Это означает, что после отсоединения компонента (в данном случае реле давления) от основного корпуса (в данном случае кондиционера) вы можете проверить реле давления, как любой другой переключатель.

Fluke 101 Review

Fluke 101

Проверьте последнюю цену

См. См. Владелец -обратный съемки >>

Поставьте мультиметр в позицию OHM (обычно отображается с oM -SIMBLE -сайтом. Убедитесь, что вы измеряете одиночные омы, а не мегаомы. Дважды проверьте, что ваши выводы находятся в нужном месте для проверки на сопротивление, и получите переключатель.

Когда вы повернете реле давления, вы заметите сторону с другими клеммами. Если вы не видите никаких клемм, возможно, вам нужно сначала снять крышку.

Если вы нашли терминалы, возьмите зацепки и прикоснитесь к каждому терминалу. Замкнутый переключатель должен показывать 0 Ом. Если вы видите «бесконечность», вы действительно работаете с неисправным выключателем.

Проверка с помощью специального аксессуара

Некоторые мультиметры поставляются со специальными аксессуарами, помогающими решать определенные проблемы. Один из этих аксессуаров поможет вам проверить реле давления. Наиболее известным аксессуаром является манометр Fluke.

Этот аксессуар значительно упрощает тестирование, но обычно предназначен для профессионалов. Однако, если вам посчастливилось иметь его под рукой, вы можете легко протестировать и откалибровать свои реле давления, добавив ручной насос со специальным аксессуаром для манометра к концу реле давления.

Первая часть процесса тестирования остается прежней. Подсоедините один из ваших выводов к общей клемме, а другой к нормально разомкнутой клемме. Это дает вам первоначальные результаты теста.

Чтобы получить дополнительные результаты, подайте давление с помощью ручного насоса и посмотрите показания манометра, чтобы лучше понять, что нужно исправить или улучшить в реле давления.

Заключение

Реле давления могут быть непростыми. Вы узнаете, как только они сломаются, так как они заставят всю систему кондиционирования воздуха сработать. В то же время проверка реле давления — это простой способ устранить более сложные проблемы с вашим кондиционером.

Знание того, как проверить реле давления с помощью мультиметра, может сэкономить вам драгоценное время и деньги, так как оно может довольно быстро определить проблему.

Помните, что починить реле давления может быть очень сложно. В большинстве случаев проще, дешевле и быстрее просто заменить неисправное реле давления. Вы можете найти конкретное реле давления в Интернете или позвонить своему производителю, чтобы заказать новое реле давления.

Если вы ищете мультиметр для проверки реле давления (или чего-то еще), обзоры на нашем веб-сайте — отличное место для начала поиска. Мы рассмотрели мультиметры в широком диапазоне ценовых категорий и специальностей, поэтому вы обязательно примете взвешенное решение о том, какой мультиметр выбрать.

Когда дело доходит до проверки реле давления, вам будет трудно найти мультиметр, который не выполняет проверку реле давления. Кстати, предлагаю взглянуть на Fluke 87V, который можно купить на Amazon.com. Это отличный мультиметр.

Как проверить датчик давления с помощью мультиметра? – Датчики давления.net

Датчики давления являются точными приборами, и, как и все приборы, они могут иногда выходить из строя. Трудно сказать, работает ли преобразователь хорошо или нет. Это связано с тем, что без специального оборудования вы в большинстве случаев не сможете увидеть или интерпретировать повышение давления в контейнере. Хотите знать, как определить, что преобразователь неисправен? Все, что вам нужно, это мультиметр!

• Что такое мультиметр?

В общем, это хорошо известный среди электриков и техников электротехнической/электронной промышленности измерительный прибор, который может измерять различные электрические параметры, такие как напряжение, ток и сопротивление. Мультиметры могут быть как аналоговыми, так и цифровыми, при этом цифровые мультиметры (также обычно обозначаемые аббревиатурой dmm) становятся все более и более популярными.

• Как проверить датчик мультиметром?

Для проверки датчика давления необходимо подключить датчик к мультиметру и использовать подходящее напряжение возбуждения для возбуждения преобразователя.

При нулевой нагрузке измерьте выходное напряжение преобразователя. Запишите напряжение и сравните его со спецификацией напряжения холостого хода, указанной в техническом паспорте производителя.
Если измеренное значение не коррелирует, датчик давления работает неправильно.
Если на выходе датчика ток (4-20 мА), можно просто последовательно подключить сопротивление (обычно 250 Ом) и измерить напряжение на сопротивлении, чтобы определить, неисправен ли датчик.

• Как проверить датчик давления перед установкой?

Крайне важно проверить датчик давления перед установкой, так как это дает возможность выявить любые недостатки системы. Выполните шаги, указанные ниже, и узнайте, как проверить датчик.

• Как проверить двухпроводной датчик давления тока?

1. Подключите клемму V+ источника питания к клемме V+ датчика.
2. Подключите клемму V- (или GND) преобразователя к выводу V+ на мультиметре.
3. Подсоедините провод V- (или GND) мультиметра к клемме V- (или GND) на блоке питания.
4. Преобразователь должен выдавать ток в диапазоне от 4 до 20 мА в условиях холостого хода. В технических характеристиках производителя обычно указываются точные значения, соответствующие различным измерениям давления. Проверьте техническое описание, чтобы убедиться, что преобразователь работает правильно.

• Как проверить трехпроводной датчик давления тока?

1. Подключите клемму V+ источника питания к клемме V+ датчика.
2. Подключите клемму V- (или GND) преобразователя к V-выводу источника питания.
3. Подсоедините провод V- (или GND) мультиметра к клемме V- (или GND) на блоке питания.
4. Подсоедините вывод Iout преобразователя к клемме I+ мультиметра.
5. Преобразователь должен выдавать ток в диапазоне от 4 до 20 мА в условиях холостого хода. В технических характеристиках производителя обычно указываются точные значения, соответствующие различным измерениям давления. Проверьте техническое описание, чтобы убедиться, что преобразователь работает правильно.

• Как проверить 3-проводной датчик давления напряжения?

1. Подключите клемму V+ источника питания к клемме V+ датчика давления.
2. Подключите V- (или GND) преобразователя к клемме V- (или GND) источника питания.
3. Подсоедините выводы V+ мультиметра к выходной клемме Vout преобразователя.
4. Подсоедините провод V- (или GND) мультиметра к клемме V- (или GND) источника питания.
5. Преобразователь должен обеспечивать напряжение, соответствующее паспорту производителя, когда нагрузка не приложена. Если результаты идентичны, датчик давления работает правильно; если значения не совпадают, ваш датчик давления, скорее всего, неисправен.
