Содержание

Как проверить пусковое реле на холодильнике?

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования.

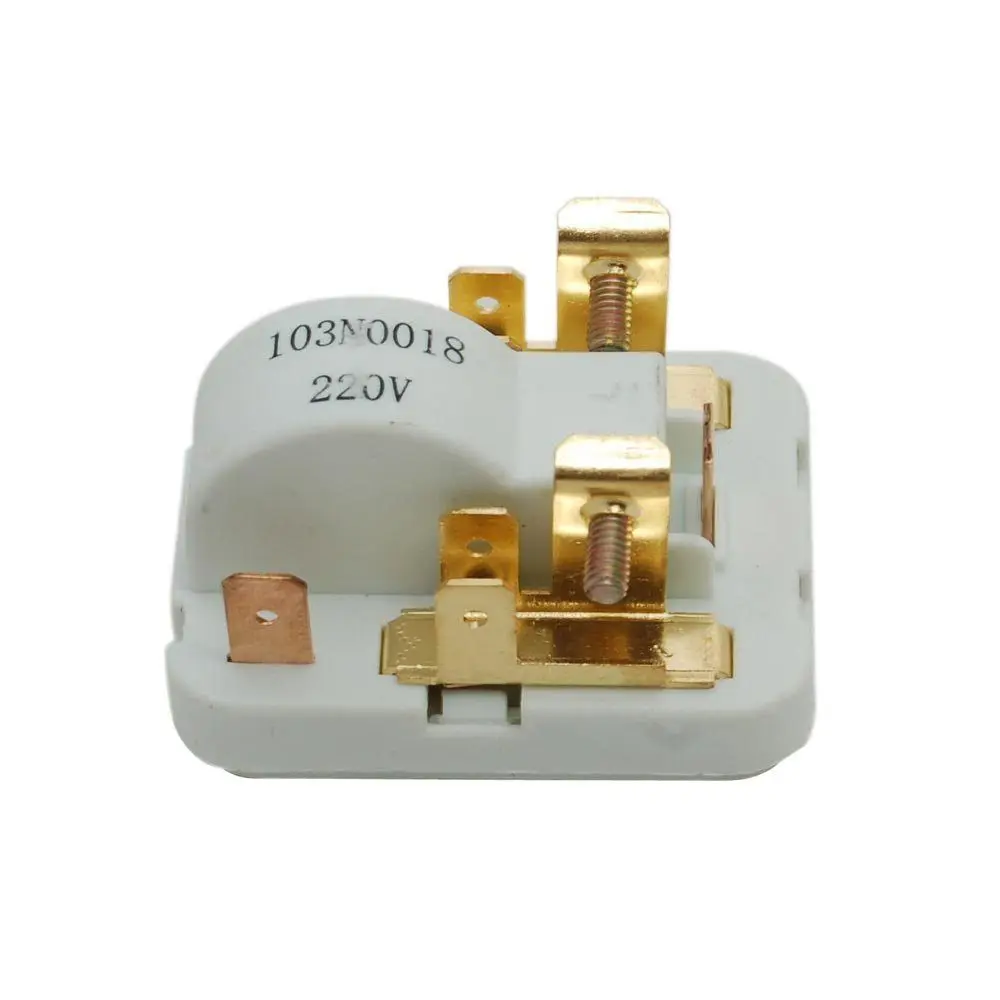

Пускозащитное реле – вид сверху

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Важно! Для регулировки процесса подачи и отключения питания на пусковую, рабочую обмотку электродвигателя, а также для функции защиты от перегрузок, предусмотрено пускозащитное реле.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой.

Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

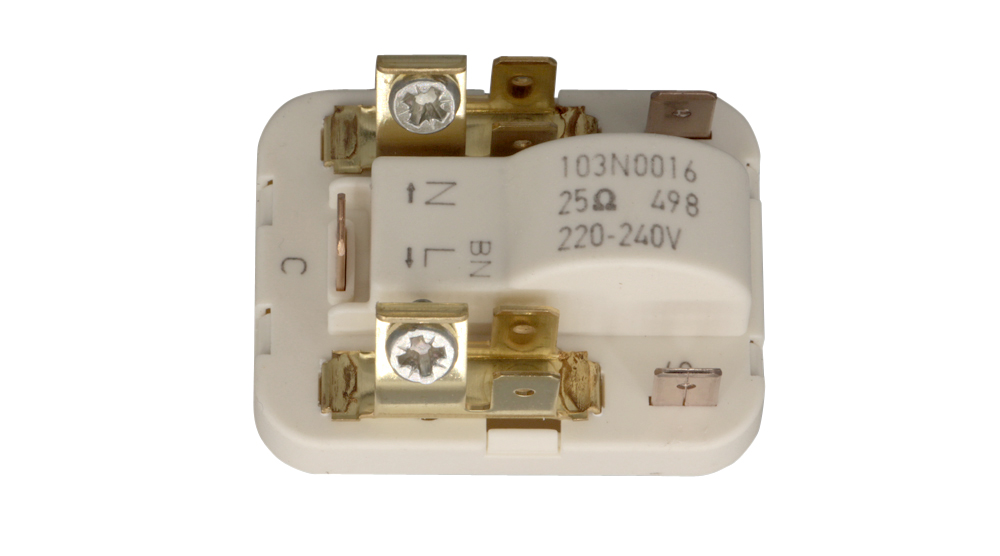

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается.

При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

Окисление или обгорание контактов.
Механические повреждения.
Перегрев позисторного элемента.
Нарушение крепления реле, приводящее к его неправильному расположению.
Перегорание спирали.
Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой.

После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.

В современных моделях холодильников Атлант и Индезит присутствует электронная система управления, предусматривающая наличие нескольких оптимальных температурных режимов. Определившись с выбором один раз, пользователю больше не приходится беспокоиться о регулировке температуры внутри холодильной установки. Дополнительные функции (отпуск, быстрая заморозка) существенно облегчают эксплуатацию данного бытового прибора.

Реле холодильника

К сожалению, холодильник, оснащенный подобной технологией, становится более чувствительным к перепадам электричества, что приводит к его преждевременной поломки. Единственным выходом из ситуации является проведение ремонтных работ, многие из которых можно осуществить самостоятельно.

Причин может быть много, поэтому прежде чем приступать к ремонту, необходимо определить место, где локализовалась внезапно возникшая проблема. Для этого необходима диагностика. Если необходимых навыков нет, нужно вызвать профессионального мастера.

Компрессор устройства

О проверке

Данная процедура необходима при наличии проблем с запуском бытового прибора. Их игнорирование приведет к его полному выходу из рабочего режима. Проще предотвратить серьезные нарушения, своевременно проверив пусковое реле. Эта деталь необходима для предотвращения неисправностей в случае снижения температуры.

Перепады приводят к замыканию контактов терморегулятора, в результате чего пусковое реле осуществляет запуск мотора-компрессора. Все это происходит за 2-3 секунды. Если же ожидаемая реакция не проявилась, то есть мотор не перешел в рабочий режим, остается провести диагностику и исправить возникшие неполадки. Сделать это можно самостоятельно или с помощью мастера.

Задняя панель холодильника

Чтобы проверить пусковое реле холодильника, необходимо следовать инструкции:

Проводим визуальный осмотр механизма. Пусковое реле будет функционировать как полагается, если зафиксировано в вертикальном положении. В противном случае сердечник, являющийся частью катушки, не успеет втянуться за отведенный период времени. Во избежание ошибки на устройстве имеется специальная метка. Если реле находится в правильной позиции, значит ошибку следует искать в другом месте.

Располагаем механизм на рабочем столе для дальнейших манипуляций:

реле марки РТК-Х и РТП-1 размещаем стрелкой вниз;
деталь с обозначением LS-08B кладем тыльной поверхностью вверх;
устройство ДХР помещают так, чтобы клеммы находились на виду.

Проверяют наличие контакта между клеммами

Сделать это можно посредством тестера. Особое внимание следует обратить на гнезда. Если на них имеются следы горения, то проводить диагностику далее смысла нет. Ремонту пусковое реле уже не подлежит. Вернуть его работоспособность уже невозможно.

При отсутствии связи между контактами приступаем к их очищению

Для осуществления данной процедуры используют наждачную бумагу и ткань, смоченную спиртовым раствором.

Последовательно осматриваем и проверяем все другие запчасти (шток, катушку, сердечник), одновременно избавляясь от коррозионного покрытия и загрязнений.

Собираем пусковое реле в обратном порядке (при отсутствии видимых повреждений) и вставляем в холодильник.
Проводим пробный запуск бытового прибора.

Если результат нулевой, значит пусковое реле требует замены, но перед тем как покупать оригинальную деталь для агрегата Индезит или Атлант, необходимо проверить холодильник без реле. Возможно, что неисправность локализуется в моторе-компрессоре Aspera. Перед тем как проверять пусковое реле в домашних условиях, посмотрите видео.

Проверка реле

Проверка работоспособности компрессора без реле

Для осуществления задуманного потребуется приспособление, состоящее из провода двужильного типа, звонковой кнопки, зажимов «крокодил» (3 штук), штепселя (пример на фото). Таким образом холодильник реально подключить без пускового реле, не игнорируя защиту от перегрева.

Далее следует отсоединить холодильник от электропитания; поменять контакты клемм на пусковом реле, руководствуясь электрической схемой бытового прибора; ввести терморегулятор в рабочий режим; подключить бытовой прибор обратно к сети.

Расположение реле

Если холодильник Индезит (Атлант) запустился как полагается, то проблема однозначно в пусковом механизме. При отсутствии реакции со стороны агрегата неисправность кроется в моторе-компрессоре Aspera.

Неисправности агрегата Индезит

Проверить реле холодильника Индезит нужно при повышении температуры как в морозильной, так и в холодильной камере. Вполне возможно, что нарушен порядок перемещения хладагента, который регулируется компрессором. Спровоцировать это может неисправность в пусковом механизме, одним из симптомов которой являются перебои запуска.

Подобные проблемы провоцируются «залипанием» контактов, неправильным подключением клемм или выходом из строя температурного датчика. Поступление неверной информации на пусковое реле вызывает переход мотора-компрессора в режим ожидания, вследствие чего температура воздуха в холодильнике повышается. Также снижение работоспособности бытового прибора часто обеспечивают сами хозяева, неправильно его эксплуатируя.

Самостоятельный ремонт или диагностика – это тоже риск, так как непредумышленное повреждение какой-нибудь детали способно вывести агрегат Индезит из рабочего режима. Поэтому для того, чтобы проверить реле компрессора холодильника, лучше вызвать мастера из сервисного центра.

Неполадки агрегата Атлант

Компрессор является главным элементом системы. Он состоит из электрического мотора, обладающего клапанами и поршнями; пускового реле и внутренней обмотки. Это устройство отвечает за снижение температуры, происходящее благодаря воздействию фреона. Мотор-компрессор регулирует его циркуляцию. Фреон перемещается из конденсатора в испаритель, проходя через капиллярный трубопровод и фильтр-осушитель.

Проверить реле холодильника Атлант следует даже при незначительных проблемах с подключением компенсатора. Мотор бытового прибора работает от переменного тока, вследствие чего в пусковом механизме располагаются сразу три выхода. Эксплуатация холодильной установки невозможна без реле, поэтому если оно выходит из строя, ее работоспособность пропадает.

Подобные осложнения возникают также из-за сгорания двигателя и разрыва кабеля. Проверить пусковое реле не сложно. Главное иметь все необходимые инструменты, электрическую схему холодильника и опыт в проведении ремонтных работ.

Главная > Разное > Как проверить пускозащитное реле холодильника: пошаговая инструкция

Если ваш холодильник перестал включаться или начал выключаться сразу после включения, то в первую очередь следует проверить работоспособность всех контактов электрической цепи в холодильнике. Проверять следует всю цепь от входного щитка в квартиру до внутренностей холодильного агрегата. И если проводка, розетка, сетевой шнур и терморегулятор оказываются работоспособными, то может оказаться, что неисправно пусковое реле холодильника.

Последовательность проверки работоспособности пускозащитного реле холодильника

Зачастую пускозащитное реле холодильника – неремонтопригодно, поэтому починка холодильника сводится к покупке и полной замене реле. Но для начала стоит удостовериться, что причина неисправности действительно в нем. Итак, как же проверить работоспособность?

Шаг №1: осмотрите контакты

Пусковое реле находится в задней части холодильника возле компрессора , так что с поиском проблем быть не должно. В разных моделях холодильных устройств оно или жестко закреплено на выводах мотора компрессора, или же соединено с компрессором гибкими проводами. В любом случае, для начала снимите с пускозащитной катушки крышечку и осмотрите обе контактные группы – верхнюю и нижнюю.

Если контакты загрязнены или окислены, их следует очистить мелкой наждачной бумагой. Возможно, нужно будет слегка подогнуть планку нижней контактной пары, чтобы контакт был плотнее.

Шаг №2: осмотрите шток

При подаче электрического тока верхняя пластинка пускового реле поднимается, а чтобы пластинка не слетела, предусмотрен направляющий шток.

Со временем он может покрыться ржавчиной или загрязниться, что мешает плавному ходу пластинки. Тогда реле перестает исправно работать. Шток следует очистить любым раствором против ржавчины. Если его очистить уже не удается и планка с контактами никак не может свободно двигаться, вам потребуется установить новое пусковое реле холодильника.

Плавный ход контактной группы – необходимое условие нормальной работы , так как вся процедура запуска мотора должна занимать 2-3 секунды. А если за эти секунды планка просто физически не может приподняться и замкнуть контакты, то запуск не происходит или происходит с перебоями.

Шаг №3: прозвоните пусковое реле холодильника

Если внешний осмотр и очистка не дали результатов, следует прозвонить деталь и поискать обрыв цепи. Прозванивать следует тестером в режиме измерения сопротивления. Сфотографируйте схему подключения (на всякий случай, если окажется, что там нет защиты от неправильного подключения), снимите его с холодильника и прозвоните контакты.

Если тестер укажет на целостность электрической цепи – значит реле исправно. Если нет – нужна срочная замена детали.

Почему не стоит медлить с заменой неисправного реле

Конечно, народные «умельцы» уже научились запускать холодильник без пускозащитного реле, соединив контакты напрямую. Однако мастера со стажем категорически не советуют этого делать. В холодильнике каждая деталь несет свою полезную нагрузку. И исключение из электрической схемы любой составляющей чревато перегрузками механизмов, перегревом двигателя и, в лучшем случае, поломкой мотора-компрессора, а худшем – пожаром. Собственно, само по себе название детали говорит о том, что оно необходимо для правильного пуска агрегата. А защитная часть реле как раз спасает технику от избыточной тепловой нагрузки. Проще говоря – от перегрева.

Поэтому не откладывайте замену. При выборе ориентируйтесь на марку и характеристики запчасти, снятой с вашего холодильника. В идеале следует приобрести точно такую же модификацию детали и точно так же подключить ее к холодильному агрегату.

Надеемся, Вам пригодилась наша инструкция по диагностике и поиску поломки.

источник: alm-zapchasti.com.ua

дата публикации: 22-05-2016

Что такое пусковое или пускозащитное реле для холодильников?

Разбираетесь ли вы в холодильниках? Знаете ли вы, где находится двигатель, где компрессор, а где испаритель? Если разбираетесь, то наверняка знаете о том, где находится пускозащитное или, как его еще называют, пусковое реле холодильника, которое является одной из важнейших деталей холодильного агрегата. Примечательно, что знание о том, где находится и чем занимается пусковое реле, гораздо важнее, чем знание устройства холодильного двигателя. Почему? Потому что вышеуказанное реле выходит из строя гораздо чаще, чем двигатели, компрессоры и испарители вместе взятые. И если вы немного разбираетесь в холодильниках, а также, если вам удастся купить в магазине пускозащитное реле именно под вашу модель холодильника, то вы (теоретически) сможете заменить данный элемент на рабочий. Если, конечно, руки растут из правильного места. В противном случае, лучше доверить дело специалистам. Стоимость реле не так высока, но есть возможность того, что неумелыми действиями будет поврежден сам холодильник.

Что вообще представляет собой пусковое реле холодильника? Итак, пусковое реле – это управляющее устройство, в задачу которого входит запуск вспомогательной обмотки двигателя и прерывание подачи тока при определенных условиях. Другими словами, реле запускает двигатель холодильника, если температура и рабочая частота двигателя находятся в допустимых пределах. Как только рабочая частота двигателя превышает 75 процентов, реле прерывает подачу тока и двигатель выключается, что предупреждает перегрев мотора. Пусковое реле – достаточно небольшая деталь. Но, как вы понимаете, если реле выходит из строя, то это может привести к поломке всего холодильника, в том числе и к поломке двигателя, ремонт которого вам обойдется в астрономическую сумму.

Кстати, следует различать понятия пусковое реле и пускозащитное реле. В первом случае речь идет об устройстве, которое прерывает подачу тока при достижении определенных показателей рабочих оборотов. Во втором случае реле будет защищать не только от превышения рабочих оборотов, но и от превышения уровня температуры. Если в вашем холодильнике стояло пусковое реле, то его вполне можно заменить на пускозащитный вариант, но только при определенных знаниях в области электроники.

Как узнать, что пусковое реле холодильника вышло из строя? На это указывает несколько ситуаций. Во-первых, неисправное пусковое реле приводит к тому, что мотор холодильника перестает запускаться, либо запускается, но работает лишь непродолжительное время, после чего отключается. В этом случае в пусковой обмотке компрессора заклинивают контакты, что и приводит к соответствующему эффекту. Если к мотору поступает ток, но сам мотор при этом не запускается, то это является следствием ослабевания пружин. Все вышеуказанные поломки исправляются банальной заменой пускозащитного реле холодильника.

Можно ли проверить работоспособность пускового реле? Можно, и делается это довольно просто. Главное – знать, реле какого типа установлено в вашем холодильнике. Если говорить о позисторном реле, которое устанавливается в большинстве современных моделей, то здесь в работе используется специальная «таблетка», выступающая полупроводниковым элементом. Потрясите реле возле уха. Если внутри реле трясется порошок, значит таблетка рассыпалась и реле не работает. Если говорить о тепловом реле, то оно проверяется только тестером. В рабочем реле между контактами наблюдается нулевое сопротивление.

Ремонт пускового реле холодильника норд своими руками

Самое подробное описание: ремонт пускового реле холодильника норд своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

«А зачем его проверять?» – спросит кто-то, прочитав заголовок. А проверить его нужно в случае, если ваш холодильник запускается с перебоями. Или не сразу. Или через раз. Или не запускается вообще. За эту функцию как раз и отвечает пусковое реле холодильника. И если ему пришел конец, то вам придется покупать новое пусковое реле для холодильника вашей модели. Поэтому прежде чем тратиться на обновку для вашего «продуктохранилища», стоит посмотреть, так ли всё плохо со старым. Специалисты компании ALM-zapchasti детально описывают последовательность диагностики пускового реле.

Принцип работы этого реле следующий. При падении температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает команду запустить мотор-компрессор. На всё про всё обычно уходит две секунды. Если за две секунды мотор не запустился, срабатывает защита и ротор остается неподвижным.

Для начала посмотрите, не нарушено ли крепление. Реле должно быть зафиксировано строго вертикально — так, как указано на метке. Иначе сердечник не может втянуться быстро за те самые пару секунд и замкнуть контакт. Все в порядке? Значит, нужна диагностика пускового реле.

Видео (кликните для воспроизведения).

При неисправности контакта не будет. Где нет контакта, там и находится причина неисправности. Однако у пусковых реле РТК-Х и LS-08B есть особенность: две пары кантактов. При нарушении одного цепь при нерабочем положении может замкнуться через планку контактодержателя, которая проводит ток. Поэтому нужен еще и визуальный осмотр.

В первую очередь следует зачистить нерабочие контакты самой мелкой шкуркой и промыть спиртом. В реле РТП-1, возможно, придется подогнуть планку с неподвижным контактом, чтобы обеспечить плотное соприкосновение. Теперь всё должно работать.

Всё равно холодильник не запускается? Возможно, нужно таки покупать новое реле. А быть может, дело не в реле, а в самом компрессоре. Чтобы исключить лишние траты, нужно проверить и сам компрессор.

Для проверки вам понадобится несложное устройство из двухжильного провода, штепселя, кнопки звонкового типа, трех зажимов типа «крокодил». С его помощью вы запустите мотор-компрессор без пускового реле, но с защитой от перегрева обмотки. Запуститься можно следующим способом.

Если холодильник запустился без проблем, значит неисправность кроется таки в пусковом реле. Если нет – проблема в компрессоре, а реле может работать дальше. Независимо от того, будете ли вы чинить холодильник сами или же вызовите мастера, нужные запчасти для холодильника вы всегда сможете заказать в ALM-zapchasti. Деталь обойдется дешевле, а вы получите гарантию на изделие. Но самое главное – после успешного ремонта ваш холодильник будет запускаться с первой попытки и тогда, когда нужно!

Украинская фирма «Норд» является крупным поставщиком холодильников в Европе. Ее относят к предприятиям полного цикла, то есть специалисты компании самостоятельно осуществляют работы на всех этапах производства бытовой техники. Разработка моделей, изготовление деталей, приспособлений и инструментов, сборка, упаковка и реализация – все это обеспечивается силами одной промышленной компании.

Пользователи бытовой техники Норд отмечают:

соответствие всем международным стандартам;
распространенность в СНГ и за его границами;
качество;
длительность эксплуатационного периода;
усовершенствованная технология;
изготовление из экологически чистых материалов;
широкий модельный ряд;
надежность.

Холодильники Норд – это оптимальный компромисс между качеством, доступностью и приемлемой стоимостью.

Схема агрегата содержит такие элементы, как мотор-компрессор, лампа для освещения, совмещенная с выключателем, нагреватель двух видов (оттайки и поперечины), терморегулятор, двигатель и пускозащитное реле, в некоторых моделях только пусковое.

Схема двухкомпрессорного холодильника Nord

После подключения холодильника к сети электрический ток проходит сквозь контакты терморегулятора (замкнутые), в результате чего мотор-компрессор получает столь необходимое напряжение. Агрегат Норд начинает функционировать. Освещение включается при открытии дверцы и возвращается в прежний режим после того, как она будет закрыта.

Пускозащитное реле отвечает за предупреждение перегрева компрессора и превышение его производительности. Когда подобная опасность возникает, пусковой элемент попросту отключает мотор. Режим оттаивания активизируется, если контакты находятся в разомкнутом состоянии. Нагреватель поперечины не изменяет режима работы на протяжении всего цикла. Это позволяет избежать проблем из-за попадания влаги.

Необходимость в проверке пускозащитного реле возникает, если камера холодильника Норд 233 не охлаждается должным образом. Схема работает следующим образом: реле-дополнительная обмотка мотора-компрессор-активация рабочей обмотки-отключение пускового механизма.

До тех пор, пока температурный датчик и пускозащитное реле остаются в покое, мотор-компрессор качает хладагент. Прекращение этого процесса случится при:

перегревании мотора-компрессора;
забивании фильтра;
превышение температурного режима обмотки двигателя.

Чтобы проверить работоспособность пускозащитного реле, необходимо его разобрать. Для этого отделяют крышку, обычно она держится на специальных защелках, которые с легкостью отделяют посредством плоской отвертки. Далее открываются контакты, шток, катушка с сердечником. После с помощью тестера нужно проверить сопротивление. Если полученный результат нулевой, то пусковое реле в порядке. Когда все наоборот, без нового пускозащитного реле холодильника не обойтись. Возможно, что даже ремонт будет бесполезен и повторное подключение это докажет.

Также следует обратить внимание на контакты биметаллической пластины и катушки с сердечником. Они часто обгорают в процессе. Если отсутствуют подобные повреждения, то остается лишь «прозвонить» реле. Порядок работ изображен на фото, расположенных ниже.

Прежде чем разбирать, заменять или подключать пусковое реле ПЗР, следует определиться с его электрической схемой. Существует несколько разновидностей:

Таблетка.
Индукционный механизм.
Тепловое реле, работающее на биметаллической пластине.
Индукционный механизм, совмещенный с биметаллической пластиной.

Компрессор от холодильника

Пускозащитное реле имеет 2 или 3 выхода. Данный фактор тоже необходимо учитывать, в противном случае пользы от проведенных ремонтных работ не будет. Для холодильника Норд подходят пусковые обмотки следующих типов: ПЗР-01 Норд, 4А, ПЗР-00 Норд, MPV 09К-1, MPV 09К-0,9А.

Видео (кликните для воспроизведения).

Перед тем, как приобретать реле ПЗР холодильника Норд, следует обращать внимание на марку пускозащитного реле, вышедшего из строя. Если такое же найти не удалось, то нужно подбирать в зависимости от типа компрессора. В некоторых случаях делать разборку нет необходимости. Полную замену РТК-Х проводят следующим образом:

разъединяют контакты мотора-компрессора и пускового реле;
устраняют скобу, с помощью которой механизм присоединяют корпус;
плавными движениями снимают реле с контактов, расположенных на выходе;
новый пускозащитный механизм устанавливают на место старого.

Далее все действия повторяют в обратной последовательности.

При наличии пускового реле типа РПЗ-24 замену производят немного по-другому:

снимают проволочную деталь, посредством которой осуществляют зажим;
удаляют такой элемент, как колодка;
аккуратно вытаскивают реле, вышедшее из строя;
освобождают деталь от рамной конструкции.

В результате пусковое реле отсоединяется, а прокладка остается. Последний этап заключается в установке отремонтированного или приобретенного механизма на соответствующее место. После него следует подключение реле холодильника.

Специалисты выделили проблемы, характерные для холодильников Норд. Среди них заклинивание контактов подвижного типа; дисфункция пружинной пластинки; спираль, изготовленная из неподходящего материала; обгорание контактов; нарушения в сердечнике, являющимся частью катушки.

Очищать детали пускового реле компрессора холодильника Норд следует посредством салфетки, смоченной спиртовым раствором. Проблемы со ржавчиной решаются с помощью наждачной бумаги. При осуществлении разборки, очищения, обратной установки и подключения данного механизма нужно руководствоваться электронной схемой.

Реле компрессора холодильника

Браться за ремонт пускозащитного реле ПЗР, не имея соответствующих знаний и требуемых навыков не рекомендуется. Это приведет к еще худшим последствиям. Сломавшийся агрегат Норд обязательно вернется в режим эксплуатации после ремонтных работ в сервисном центре. Поэтому, если не уверены в своих силах, то не рискуйте. Доверьте свой холодильник Норд 233 профессионалам. Как они осуществляют свою работу, вы можете посмотреть на видео.

Холодильник чаще всего, ломается в самый неподходящий момент. Что послужило причиной, насколько серьезна поломка, как можно исправить – на эти вопросы поможет ответить сводная таблица неисправностей холодильника.

Классический холодильник (без системы No Frost) работает следующим образом:

Теперь, когда мы ознакомились с устройством холодильника, предлагаем следующую последовательность действий:

Попытаться определить неисправность. подавляющем большинстве случаев это несложно следуя инструкции по диагностике неисправностей.

Если возможно, отремонтировать самостоятельно Человек знакомый устройством холодильника и обладающий минимальным набором инструментов в состоянии устранить большинство неисправностей не связанные с разгерметизацией системы.

Если самостоятельный ремонт невозможен – выбрать фирму, определиться со стоимостью ремонта и вызвать мастера.

По окончании ремонта придерживаться рекомендаций по эксплуатации холодильника.

Последовательность действий по выявлению вышедшей из строя детали и рекомендации по ремонту. Для компрессорных холодильников без системы No Frost.

Проверьте напряжение в розетке, оно должно быть в диапазоне 200-240 Вольт, если это не так, холодильник работать не обязан (хотя, некоторое время может и проработать, особенно старые модели.)

Все ремонтные работы надо проводить с отключенным от сети и размороженным холодильником!

а) Проверьте, горит ли лампочка внутри холодильника, если раньше горела, а теперь не горит – неисправность в сетевом шнуре или электрической вилке (это довольно распространенная неисправность и не обязательно вызывать мастера по ремонту холодильников чтобы её устранить).

б) Если лампочка загорается первым делом надо проверить терморегулятор:

– находим два провода подходящих к терморегулятору, снимаем с клемм и соединяем между собой. Если
холодильник после этого заработает – меняем терморегулятор и ремонт закончен.

в) Если терморегулятор исправен. Аналогичным образом проверяем кнопку размораживания холодильника.

г) Для дальнейшей диагностики понадобится омметр. Отсоединяем и позваниваем пусковое и защитное реле (они могут быть собраны в одном корпусе), если находим обрыв – заменяем дефектную деталь.

д) Остался электродвигатель мотор-компрессора, заменить его без участия специалиста затруднительно, но раз уж мы до него добрались стоит узнать в чем конкретно заключается неисправность. Дефектов у этого агрегата может быть три:

– обрыв обмотки;
– межвитковое замыкание обмотки;
– замыкание на корпус мотор-компресора;

Как их выявлять в общем понятно: все три контакта электродвигателя должны звониться между собой и не звониться с корпусом. Если сопротивление между любыми двумя контактами меньше 20 Ом -это может говорить о межвитковом замыкании.

е) Если Вы аккуратно проделали предыдущие пункты и не нашли неисправности – это скорее всего говорит об окислении контактов в одном из соединений электросхемы холодильника. Внимательно осмотрите и зачистите все контактные группы которые Вы разбирали, восстановите схему холодильника в обратном порядке – холодильник должен заработать.

1 – электродвигатель
мотор-компрессора
1.1 – рабочая обмотка
1.2 – пусковая обмотка

3 – контакты терморегулятора

10 – кнопка размораживания

11 – реле защиты
11.1 – биметаллическая пластина
11.2 – контакты реле

12 – пусковое реле
12.1 – катушка реле
12.2 – контакты реле

а) Дефект биметаллической пластины 11.1 защитного реле: определяем неисправность и заменяем деталь.
б) Дефект катушки (или иного датчика силы тока) 12.1 пускового реле: определяем неисправность и заменяем деталь.
в) Обрыв пусковой обмотки электродвигателя 1.2: определяем неисправность и вызываем мастера по ремонту холодильников для замены мотор-компрессора.

а) Утечка фреона: Определяется следующим образом – если компрессор работает и количество фреона в норме, конденсатор должен нагреваться, потрогайте его рукой (осторожно, он может нагреваться до 70 градусов), если после продолжительной работы двигателя он остается холодным, значит имеет место разгерметизация системы. Отключаем холодильник от сети и вызываем мастера.
б) Нарушение регулировки терморегулятора. Прибор можно временно заменить на заведомо исправный, если холодильник заработает в нормальном режиме – отдать неисправный терморегулятор на регулировку.
в) Снижение производительности мотор-компрессора. Это трудно диагностируемая неисправность, вызываем мастера

а) Нарушение регулировки терморегулятора. Прибор можно временно заменить на заведомо исправный, если холодильник заработает в нормальном режиме – отдать неисправный терморегулятор на регулировку.
б) Потеряла форму и эластичность резина уплотнителя дверцы холодильника. Если дверца закрывается негерметично, в холодильник будет попадать теплый воздух, температурный режим выдерживаться не будет и мотор-компрессор будет работать с повышенной нагрузкой. Внимательно осмотрите уплотнитель, дефектный – замените. (см. также следующий пункт)
в) Дверцу холодильника повело. Регулировка геометрии дверцы осуществляется изменением натяжения двух диагональных тяг, находящихся под панелью дверцы. Подробнее о том, как отрегулировать дверцу см устранение щелей дверец холодильников
г) Снижение производительности мотор-компрессора. Это трудно диагностируемая неисправность, вызываем мастера

а) Если холодильник время от времени отключается, но температура в нем слишком низкая – немного поверните ручку терморегулятора против часовой стрелки, если это не помогает – см. Нарушение регулировки терморегулятора
б) Забыта в нажатом положении кнопка быстрой заморозки – выключите её.

Многие неисправности приводящие впоследствии к дорогостоящему ремонту холодильника возникают в результате неправильной эксплуатации агрегата. Здесь мы приведем некоторые простые советы:
а) Если холодильник по каким либо причинам был выключен, подождите пять минут прежде чем снова его включать. Этот процесс можно автоматизировать см таймер задержки включения холодильника

б) Если холодильник был разморожен, не загружайте его продуктами прежде чем он не отработает пустым один цикл и не отключится.

в) Не устанавливайте указатель терморегулятора дальше середины шкалы, значительного выигрыша по температуре это не даст, а двигатель будет работать в напряженном режиме.

г) На некоторых холодильниках в глубине холодильной камеры (на задней стенке) расположен “плачущий испаритель”. Не прислоняйте к нему продукты и не забывайте прочищать расположенный под ним сток для воды.

д) При размораживании холодильника недопустимо отковыривать лед используя твердые предметы, размораживайте только теплой водой.

е) На некоторых холодильниках есть кнопка “быстрой заморозки” (обычно желтого цвета) эта кнопка замыкает контакты терморегулятора и двигатель работает не отключаясь. Не забывайте эту кнопку в нажатом состоянии.

ж) Не храните в холодильнике растительное масло, маслу это не требуется, а резина уплотнителя дверцы холодильника теряет эластичность.

з) Не ставьте холодильник около отопительных приборов.

Причина появления воды в холодильной камере оттаивание, в следствии неправильного режима работы или потеря герметичности. Даже небольшая лужа, плохой признак. Холодильник успевает оттаять и потечь – ищите неплотность, как правило в дверце неплотно прилегает уплотнительная резина. Впрочем, причина может быть банальной, неплотно закрыли двери холодильника.

Один из старейших заводов по производству холодильников на постсоветском пространстве расположен в Донецке. Полное собственное производство, включая компрессоры, не гарантирует высокого качества сборки. Неисправности холодильников Норд выявляются часто. Но разветвленная служба сервиса находит способы устранения проблем, или оперативно меняет изделие. Гарантия на продукцию 2 года, низкая цена обеспечивают сбыт.

Холодильники Норд собираются на компрессорах, разработанных итальянцами. Мотор малошумный и надежный. Однако специфический контур испарителя морозильника – проблемный узел. Если морозильник большой, лед намерзает часто, трубки уязвимы.

В плюсовой камере используют капельную разморозку – часто возникают проблемы с засорением сливного отверстия и образованием лишней сырости. Большинство холодильников Норд выпускается с электромеханическими терморегуляторами и ручным управлением.

В результате, холодильники не реагируют на перепады напряжения, что часто случается на дачах и в сельской местности. Необходимо помнить, климатический класс прибора N, он отказывается работать при температуре окружающей среды ниже +16 градусов.

К основным неисправностям относят:

аппарат не поддерживает заданную температуру в камерах;
нет внутреннего освещения;
в холодильнике на «плачущей» стенке образуется ледяная шуба;
в холодной камере и на полу под аппаратом собирается вода.

Некоторые причины можно устранить самостоятельно, другие по силам только специалистам.

Двухдверный холодильник Норд с одним компрессором может быть укомплектован верхней или нижней морозильной камерой. При этом в морозильнике трубки находятся под полочками или вмонтированы по специальной технологии в двойной алюминиевый короб. Соединение трубок из алюминия с медным контуром ведется по специальной технологии. Это самое уязвимое место для появления микротрещин и выхода хладагента.

Если в камере нет освещения, нужно проверить, подается ли питание. Причиной может стать перегоревшая лампочка накаливания на 15 В, или неисправная кнопка включения, которую можно заменить самостоятельно.

Скапливается вода на дне – засорилось дренажное отверстие. Туда могли попасть листочки зелени, кусочки пленки, бумаги. Необходимо обесточить холодильник, развернуть удобно и промыть горячей водой, прочистить ершиком сливное отверстие.

Если холодильник стал шуметь громко, с дребезжанием и постукиванием, это вестник аварии. В первую очередь следует проверить, правильно ли он установлен, не подломилась ли ножка. Потом посмотреть, как работает компрессор. Мотор-компрессор установлен на пружинных подвесках, сломается винт – будет вибрация и шум. Нужно вызывать мастера.

Снежные наросты? Проверьте, насколько плотно закрывается дверь камеры. Может, перегрузили ящик, есть щель, и тянет в камеру воздух их комнаты. Убедитесь, что резиновое уплотнение не порвалось, дверь прилегает к проему плотно, навешана правильно, без перекоса.

Обратите внимание, как часто включается и подолгу ли, работает компрессор. Если режим изменился, нужно искать причины. Возможно, потребуется установить более щадящий температурный режим, чтобы компрессор справлялся.

Самой большой проблемой станет, если в двухкамерном холодильнике в плюсовой камере тепло, а в холодильнике тают продукты глубокой заморозки. Причин, по которым потекли обе камеры холодильник несколько. В первую очередь нужно проверить, есть ли питание, горит ли индикация на панели. Обе камеры не работают, если сломался компрессор, забилась трубка-капилляр, произошла полная утечка фреона. Здесь поможет мастер.

Чаще бывает, не набирает холод плюсовая камера. Причины:

неисправен терморегулятор;
недостаточное количество изобутана;
в камеру поступает воздух из комнаты через перекошенную дверь или порванное уплотнение;
обрыв в линии управления.

В морозильнике также есть датчик температуры, он может выйти из строя и сигнализировать неправильно. При обнаружении неисправности в узле, потребуется его замена. Обмерзание минусовой камеры сопровождается потерей температуры. Трубки, обросшие льдом, не могут отдавать холод в камеру. Зачастую виновата разгерметизация корпуса.

Если в морозильнике продукты сохраняются, а в холодильнике портятся необходимо проверить работу компрессора и охладительного контура. Возможно, недостаточно компрессии, или требуется добавить хладагента.

Модель представляет двухкамерный холодильник с верхним расположением морозильной камеры. Шкаф с отдельной дверью объемом 46 л. морозит до -18 0 С. В холодильной камере капельное удаление конденсата и антибактериальное покрытие. Управление механическое, энергоэффективность прибора класса А.

Регулирование температуры в обеих камерах происходит одновременно, термостатом, расположенным в холодильнике. Если холод не вырабатывается, в первую очередь это заметно в большой камере. В морозильнике автономный режим сохраняется до 15 часов. Но продукты могут и перемерзать, если компрессор работает, не останавливаясь.

Обнаружили, температура не правильная, необходимо проверить исправность термостата. Следует поставить ручку в нулевое положении, при этом последует щелчок. Нет звука – реле не работает. Если после выключения реле, компрессор продолжает гудеть – второй признак неисправного реле.

Возможно, компрессор включается на несколько секунд и выключается с щелканьем. Нужен мастер. Неисправен компрессор. или пусковое реле. Если компрессор работает, а конденсатор холодный – это признак отсутствия фреона. Если одно колено конденсатора нагрето – признак забитого капиллярного провода. Точную диагностику проведет мастер.

Предлагаем посмотреть наглядно, какие бывают неисправности холодильника Норд и их устранение. Мастер ищет утечку и дает холодильнику вторую жизнь.

В современном холодильнике могут встречаться различные поломки — часто пользователи жалуются на посторонние звуки при работе техники. Причиной могут быть как небольшие неполадки — неправильная установка, так и серьезная неисправность. Возможно, даже потребуется замена реле в холодильнике.

Стоимость такого ремонта в сервисном центре немаленькая, поэтому мы расскажем, как выполнить замену самостоятельно.

Как понять, что сломано именно реле?

Если вы слышите щелчки при запуске мотора, а сам компрессор сразу отключается после запуска, причина может быть в неисправности пускового механизма. При осмотре детали можно заметить подгоревшие контакты и клеммы. В таком случае деталь нуждается в замене.

Чтобы правильно провести ее, нужно понимать, как работает реле.

Пускозащитное реле служит для включения и отключения двигателя. Когда мотор набирает необходимые обороты, катушка должна отключаться, и чтобы это происходило своевременно, устанавливается реле. При повышении подачи электроэнергии контакты пускозащитного реле сжимаются, что приводит к запуску компрессора. При снижении электричества контакты разжимаются — мотор отключается.

Существует два основных вида пускозащитного реле:

Пусковой механизм в форме таблетки. Сделан из материала, который при нагреве расширяется. Когда температура достигает максимума, контакты в механизме размыкаются, оставляя катушку. Чтобы поддерживать постоянную температуру на обмотке, используется дроссель. При неисправности прибор подобного типа меняет положение, слышится звук рассыпавшегося порошка.
Индукционное пусковое реле. При подаче тока в электромагнитах замыкаются контакты, во время постепенного снижения тока контакты разжимаются.

Иногда встречается реле с биметаллической пластиной, которая выгибается при подаче электричества, замыкая контакты.

Перед заменой проверяйте, чтобы купленная запчасть соответствовала типу компрессора, а также марке и модели холодильника («Стинол», «Бирюса», «Атлант», «Индезит» и другим). Сколько стоит деталь, можно узнать в интернете.

Нужно учитывать, что установка детали по типу крепления к компрессору может отличаться. Различают два вида крепления:

Пусковое реле ДХР работает с типом двигателя ДХМ. Крепится деталь на неподвижную раму.
Тип РТП может крепиться к проводу. Его ток работы ниже, чем у предыдущего варианта.

Если вы уже подобрали подходящую деталь для замены, нужно изучить этапы работ. Ремонт выполняется одинаково для таких марок как «Норд», «Аристон», «Индезит», «Стинол»:

Сразу отключите холодильник от сети.
Выкрутите винт, чтобы отсоединить шланг от задней панели корпуса.
Открутите саморезы, которые удерживают заднюю панель компрессора.
Уберите панель в сторону.
Используя плоскогубцы, уберите зажимы пускового реле.
Отсоедините неисправное реле от мотора-компрессора.
Разожмите зажим, чтобы отсоединить проводку от детали.
Возьмите новую деталь и установите в обратном порядке.

В некоторых моделях пусковой механизм крепится болтами к корпусу. В таком случае их нужно выкрутить.

Также своими руками можно заменить термореле, которое служит для регуляции температуры. Находится деталь снаружи или внутри холодильника. Все, что нужно сделать, — снять защитный корпус, открутив винты. Отсоединив датчик от корпуса, нужно отделить трубку от испарителя и снять проводку.

Иногда вместо замены детали требуется лишь ее ремонт. Например, когда окисляются контакты, достаточно их зачистить, чтобы все заработало вновь.

Выполнить самостоятельный ремонт нетрудно, если последовательно во всем разобраться. Так можно значительно сэкономить на замене. Однако, если вы не уверены, что справитесь с задачей, лучше обратиться к мастеру, чтобы не ставить под угрозу работу холодильника.

В этой статье речь пойдет об устранении одной из частых неисправностей холодильника, “залипание” либо подгорание контактов пускозащтного реле.

При длительной эксплуатации холодильника встречаются неисправности для устранения которых не требуются специальные навыки сервисного инженера и профессиональное оборудование, достаточно базовых знаний электротехники, пару отверток, пассатижи и мультиметр.

Самостоятельное устранение такой неисправности займет у вас от силы минут 30 и позволит с экономить как время так и средства.

Ниже мы рассмотрим как самостоятельно найти пускозащитное реле, как его разобрать, провести мелкий ремонт и проверить. На примере холодильника Snaige 12-E 1980 года выпуска.

Признаки неисправности: Компрессор запускается на несколько секунд/минут и выключается (происходит циклично).

В целях безопасности для начала необходимо отключить холодильник от сети 220В.

Как правило пускозащитное реле находится рядом с компрессором, в нашем случае это задняя, нижняя часть холодильника.

Для того чтобы получить доступ к пускозащитному реле, необходимо разжать скобу отверткой либо рукой.

После, реле необходимо отключить от компрессора.

Следующим шагом будет разобрать корпус реле.

Корпус как правило прикручен одним болтом, откручиваем, снимаем крышку и видим собственно само реле (электромагнитная катушка, вольфрамовая пружинка, контактная группа ).

В первую очередь визуально осматриваем на предмет дефектов (подгоревшая катушка, надежность соединений контактов, целостность вольфрамовой пружины и упругость биметаллической пластины). Чаще всего проблема кроется в подгоревших контактах, проверим.

Откручиваем контакт и смотрим.

В нашем случае подгорели только контакты, в остальном, реле работоспособное и еще послужит.

Берем наждачную бумагу или надфиль и зачищаем подгоревшие участки до блеска.

После не сильно прикручиваем контактную пластину к реле, настраиваем контакты так чтобы площадь их соединения была как можно больше. Подключаем пускозащитное реле к компрессору, включаем холодильник в розетку, слышим запуск компрессора, наблюдаем за работой агрегата 10-15 минут.

Если компрессор на протяжении этого времени работает без сбоев значит ремонт прошел успешно.

Если же проблема не устранена. Во время работы холодильника попробуйте замкнуть контакты реле как показано на снимке ниже.

Если компрессор не запустился значит нужно заменить реле на новое, либо проблема может крыться в неисправности пусковой обмотки компрессора но это уже в следующих статьях.

Ремонт холодильника своими руками должен проводиться максимально аккуратно. Существуют неисправности, которые можно устранить самостоятельно, нужно просто внимательно следовать инструкции. В случае ухудшения ситуации рекомендуется немедленно вызвать мастера.

Прежде чем начать ремонт своими руками, важно выяснить причину неисправности. К примеру, в некоторых случаях нет необходимости вынимать компрессор, так как поломка может быть совершенно не связана с ним. Чтобы не тратить время зря, разбирая холодильник, важно найти неисправность и потратить силы на устранение конкретной проблемы:

Если агрегат больше не замораживает продукты или делает это при недостаточной температуре, то неисправность связана с компрессором или с нарушением регулировки.
Если холодильник перестал включаться, причиной этому может служить отсутствие питания, поломка терморегулятора или выход из строя других деталей.
Ситуация, когда холодильник не включается, встречается наиболее часто. Ремонт в этом случае не потребует профессиональных знаний. Возможно, просто отошла вилка или кабель перегнулся. Достаточно заменить поврежденную деталь.
Перестать включаться оборудование может из-за проблем с электросетью. Чтобы холодильник работал нормально, ему требуется напряжение от 190 В и больше. И если напряжение станет меньше, агрегат просто не включится. Для решения этой неисправности требуется установить стабилизатор. Такая проблема не является поломкой, потому что происходит срабатывание защитного механизма оборудования.

Ремонт холодильника Атлант, Индезит и других марок может требоваться и по другим причинам. Подобные агрегаты оснащены специальной кнопкой для размораживания. Иногда она начинает западать или вовсе выходит из строя. В итоге либо теряется возможность размораживания, либо разморозку вовсе нельзя отменить. Решить эту проблему можно путем замены кнопки. Для этого сначала удаляется старая кнопка, а на ее место устанавливается новая.

Если вы заметили, что в камере больше нет холода, возможно, произошло окисление контактов, и они нуждаются в чистке. Проблема возникает в результате длительного использования оборудования и в случаях, когда на клеммы попадает влага. Это приводит к окислению соединений и отсутствию электрических контактов. После того как вы зачистите клеммы, проблема будет решена и холод вновь появится в камере.

Для быстрого обнаружения проблемы нужно взять электрическую схему холодильника. Она поможет осуществить прозвонку агрегата. Если вы выясните, что причиной неисправности является пусковое реле, то можете не тратить время на его ремонт. Лучше сразу приобрести новое и произвести замену старого.

Прежде чем производить замену реле, рекомендуется проверить обмотку электродвигателя на сопротивление. При обнаружении обрыва следует устранить его и только после этого устанавливать новое реле.

Холодильники отечественного производства имеют схожие проблемы. Обычно все сводится к тому, что либо происходит слишком сильная заморозка, либо прибор не морозит вообще. Но существуют и зарубежные марки. Так вот, ремонт холодильника Норд или холодильника Атлант своими руками выполняется практически идентично с отечественным оборудованием. То же самое относится и к Индезит и другим маркам.

Ремонт оборудования Индезит при слабом морозе несколько отличается от ремонта остальных марок. У этого холодильника ослабление, как правило, возникает из-за заморозки каналов, через которые происходит отвод и подача воздуха. Исправить такую проблему в Индезит помогает стандартная процедура разморозки.

Иногда диагностика не выявляет никаких недостатков терморегулятора, но при этом холода все равно не хватает. Это случается с любыми марками оборудования, в том числе и с Индезит. Когда работа компрессора протекает в нормальном исправном режиме, но мороза недостаточно, это свидетельствует о том, что, возможно, проблема кроется в резиновых прокладках, расположенных между дверями и камерой.

К примеру, они могут не обеспечивать достаточной герметизации холодильного отделения. Зазор становится причиной разгерметизации, а в результате этого происходит утечка мороза. При этой неисправности ремонт легкий и быстрый. Необходимо приобрести новые резиновые контуры и установить их на место старых. Чтобы посадить их, воспользуйтесь клеем или эпоксидной смолой.

Проблема с отсутствием холода в камере чаще всего появляется в результате утечки фреона из компрессора. При этом неполадку легко увидеть невооруженным глазом (как это сделать, читайте здесь). Если у вас не получилось заметить утечку на глаз, то следует поступить так:

На компрессоре располагается специальная запаенная трубка. Найдите ее.
Через эту трубку откачайте фреон.
После этого закачайте воздух, давление при этом должно быть небольшим.
Найдите утечку по характерному шипению из места повреждения.

Когда вы нашли место проблемы, следует воспользоваться паяльником. Иными методами залатать дыру невозможно. Когда брешь будет устранена, можно обратно закачать фреон. Сделать это нужно в полном объеме.

Иногда холодильник морозит слишком сильно. Причиной этому может быть неверная настройка терморегулятора мастерами. Другими словами, был нарушен заводской режим температуры, поэтому агрегат морозит слишком интенсивно. Исправить ситуацию поможет регулировка реле. Однако самостоятельно сделать это не получится. Следует вызвать мастера, который правильно произведет настройку.

Иногда эффект сильной заморозки возникает, когда происходит утечка хладагента. Это случается не так часто, ведь обычно компрессор начинает морозить хуже. При утечке рекомендуется обработать компрессор. Этого будет достаточно, и менять его на новый не обязательно.

Существуют проблемы, которые негативно сказываются на работе оборудования, но критичными их назвать нельзя. Например, когда во время работы агрегата вы слышите шум и сильную вибрацию. Такое явление свидетельствует о неправильной установке оборудования, в результате чего электродвигателю не удается работать в нормальном режиме. Большинство современных моделей практически бесшумные, поэтому не стоит относиться к этой проблеме как к нормальному явлению.

Чтобы устранить шум и вибрацию, достаточно взять строительный уровень и с его помощью правильно поставить холодильник.

Частой причиной неполадок является неверное позиционирование защитного реле оборудования. Исправить ситуацию поможет правильная его установка. Сделать это можно, воспользовавшись схемой.

Обратите внимание, что установку следует проводить строго по схеме, иначе это приведет к более серьезным последствиям.

Внезапно появившийся неприятный запах также может свидетельствовать о неисправности. Причиной является то, что при долгой эксплуатации холодильника у него мог забиться сливной патрубок. С его чисткой не должно возникнуть проблем. Следует промыть патрубок или продуть его сжатым воздухом.

Холодильник может быть однокамерный и двухкамерный. Конечно, их устройство несколько отличается друг от друга. Однако при поломке устранение неисправности не будет сильно отличаться. Разве что в двухкамерном холодильнике, например, может быть несколько компрессоров. Проблемы также могут в этом случае возникать только с одной частью — с морозильной камерой или с самим холодильником, в то время как вторая часть будет работать исправно.

Конечно, не все неисправности холодильника удастся исправить собственными руками без привлечения специалистов. Однако некоторые проблемы решить все же можно.

Несмотря на то, что все модели разные, отличаются не только производителями, но и модификацией, принцип устранения неисправностей у них все же схож. В инструкции к холодильнику можно найти необходимые схемы устройства. Пользуясь ими, будет намного легче выполнить ремонт. К тому же схемы позволяют сократить риск неправильной установки прибора. В некоторых случаях подобная ошибка может стоить поломки компрессора. А замена его обойдется в «копеечку».

Если вы установите стабилизатор напряжения, проблем с электрикой не возникнет.

При попадании в компрессор пыли или частичек металла исправить ситуацию обычной чисткой вряд ли удастся. Деталь придется менять.

Но в целом ремонт оборудования своими руками несложный и не займет у вас много времени. Обязательно перед началом работ следует провести диагностику, чтобы еще раз убедиться, в чем именно состоит неисправность.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.5 проголосовавших: 2

Как проверить позисторное реле холодильника

Малярный валик — инструмент, помогающий ускорить процесс окрашивания стен, потолка, пола. Но достигнуть идеального результата равномерно окрашенных стен без подтеков и полос достаточно сложно, если не знать некоторых секретов и тонкостей процесса.

Опытные мастера отмечают несколько моментов, принимая во внимание которые можно получить идеально окрашенные поверхности без полос

Малярный инструмент отличатся по размеру и материалу изготовления мягкой части (шубки), подробнее https://laksavto.com.ua. Так, чем больше окрашиваемая поверхность, тем шире валик необходимо использовать (максимальный размер 30 см).

В зависимости от используемой краски подбирается определенный тип «шубки» валика. Инструмент с поролоновой мягкой частью идеально подходит для окрашивания водно-дисперсионными составами. Не стоит использовать данный инструмент для эмульсионной краски (в процессе нанесения краска насыщается воздухом, после чего ложится на стену неровными полосами).

Получить равномерно окрашенную масляными или эмульсионными красками стену, потолок, поможет валик с велюровой мягкой частью.

Также от типа окрашиваемой поверхности подбирается длина ворса шубки валика. Для гладко оштукатуренных стен идеальный вариант — 6мм, для структурных обоев — 15мм, для кирпичных стен или блоков бетона хорошо подходит инструмент с ворсом не менее 19 мм.

Секрет: независимо от того из какого материала выполнена мягкая часть валика, перед первым использованием инструмент обязательно замачивают на несколько часов в воде, а затем хорошенько просушивают.

Чтобы избежать негативных последствий коррозии современному водителю нужно позаботиться о защите кузовной части машины. А лучший способ защиты – это его покраска, такая как на сайте http://www.77professional.ru/okraska-avtomobilya. К тому же покрашенный автомобиль – это очень красиво и роскошно, смотрите на сайте https://laksavto.com.ua. Однако, довольно часто кузов машины покрывается мелкими царапинами, причиной которых могут служить различные факторы: неудачная парковка, дорожно-транспортное происшествие, кто-то зацепил. В целом же, время берет свое и меняет окрас авто под воздействием моющего средства и влияний погоды (солнце, дождь, снег, град). Весь этот перечень неприятностей решается покраской машины. Если же Вы, конечно, желаете получения качественного и максимального результата, тогда лучше не браться за работу своими руками. Для таких случаев предусмотрена покраска автомобиля ведущими специалистами своего дела с многолетним стажем и опытом работы.

Защита кузовной части

Во все времена коррозия являлась главным врагом всех автомобилистов. В связи с тем, что не придумали еще способ и средства от появления ржавчины, то лучше своевременная реакция на предотвращение подобной ситуации.

Профессиональные работники проведут необходимые операции, устранив коррозию и другие дефекты, до начала покраски автомобиля.

Почему лучше остановить свой выбор на профессиональной покраске авто?

Для проведения покраски машины, желательно иметь не только некие знания, умения и силы, но и творческий подход. В начале, автомаляром подбирается нужный цветовой оттенок. Не надо переживать по поводу сходства цвета, в случае покраски некоторых деталей, к примеру, дверь. Каждая машина имеет специальную бирку с номером краски, мастер без труда получит такой же цвет. Шпаклевать и грунтовать также нужно с особым вниманием, правильность ее нанесения и шлифовальные работы – будут означать удачную и ровную поверхность на кузове.

Немаловажное значение придается помещению, в котором производится покраска и подсушка машины. Без наличия вытяжек и изоляций от внешней среды, конечный результат не порадует владельца авто. По этой причине красить машину в специальной камере. Любая, даже небольшая соринка или волос бросится при проверке качества покраски. Такая работа будет признана бракованной. Лучший выбор для Вас – предоставление этих действий мастеру, который сделает покраску высококачественно и с гарантией.

В современных моделях холодильников Atlant и Indesit имеется электронная система управления, обеспечивающая наличие нескольких оптимальных температурных режимов. Выбрав один раз один раз, пользователю больше не нужно беспокоиться о настройке температуры внутри холодильной установки. Дополнительные функции (отпуск, быстрое замораживание) значительно облегчают работу этого бытового прибора.

Реле холодильника

К сожалению, холодильник, оснащенный такой технологией, более чувствителен к изменениям в электроэнергии, что приводит к его преждевременному отказу. Единственный выход из ситуации — провести ремонтные работы, многие из которых могут быть выполнены независимо.

Могут быть много причин, поэтому перед началом ремонта необходимо определить место, где внезапно возникла проблема локализации. Это требует диагноза. Если у вас нет необходимых навыков, вам нужно позвонить профессиональному мастеру.

Устройство Компрессор

Эта процедура необходима, если есть проблемы с запуском устройства. Их игнорирование приведет к его полному уходу из рабочего режима. Легче предотвратить серьезные нарушения, своевременно проверив старт-реле. Эта часть необходима для предотвращения сбоев в случае падения температуры.

Различия приводят к закрытию контактов термостата, в результате чего пусковое реле запускает мотор-компрессор. Все это происходит через 2-3 секунды. Если ожидаемая реакция не проявилась, то есть двигатель не перешел в рабочий режим, остается диагностировать и устранить возникшие проблемы. Вы можете сделать это самостоятельно или с помощью мастера.

Задняя часть холодильника

Чтобы проверить реле запуска холодильника, следуйте инструкциям:

Мы выполняем визуальный осмотр механизма. Исходное реле будет функционировать должным образом, если оно зафиксировано в вертикальном положении. В противном случаеЯдро, которое является частью катушки, не сможет отступить в течение отведенного периода времени. Чтобы избежать ошибки на устройстве, имеется специальная метка. Если реле находится в правильном положении, тогда ошибку следует искать в другом месте.
У нас есть механизм на рабочем столе для дальнейших манипуляций:

реле марки RTK-X и RTP-1 размещаются со стрелкой вниз;
поместите деталь с надписью LS-08B задней стороной вверх.
Устройство DXR помещается так, что терминалы видны.

Проверьте контакт между терминалами

Вы можете сделать это через тестер. Обратите особое внимание на гнезда. Если у них есть следы горения, тогда нет никакого другого способа диагностирования. Исправлять пусковое реле больше не подлежит. Его уже невозможно восстановить.

Если между контактами нет связи, мы начинаем очищать их

Для этой процедуры используются наждачная бумага и ткань, смоченные спиртовым раствором.

Мы постоянно проверяем и проверяем все остальные запасные части (стержень, катушка, сердечник), одновременно устраняя коррозию и загрязнение.
Мы собираем пусковое реле в обратном порядке (при отсутствии видимых повреждений) и вставляем его в холодильник.
Мы проводим пробный запуск бытовой техники.

Если результат равен нулю, то стартовое реле требует замены, но перед покупкой оригинальной части для блока Indesite или Atlant вам необходимо проверить холодильник без реле. Возможно, что неисправность локализована в мотор-компрессоре Aspera. Перед проверкой стартового реле дома просмотрите видео.

Проверка реле

Для этого требуется устройство, состоящее из провода двухпроводного типа, кнопки звонка, зажимов крокодила (3 шт.), вилки (пример на фотографии). Таким образом, холодильник действительно может быть подключен без пускового реле, не игнорируя защиту от перегрева.

Затем отсоедините холодильник от электросети; Измените контактные контакты на стартовом реле, ссылаясь на электрическую схему бытового прибора; введите термостат в рабочий режим; подключите прибор обратно к электросети.

Расположение реле

Если «Холодильник Индезит» (Атлант) был запущен, как ожидалось, тогда проблема будет недвусмысленной в стартовом механизме.Если от блока нет ответа, неисправность заключается в компрессоре компрессора Aspera.

Проверьте реле холодильника. Индезит необходим, когда температура повышается как в морозильной камере, так и в холодильнике. Возможно, что порядок перемещения хладагента, который регулируется компрессором, нарушен. Это может привести к неисправности в стартовом механизме, одним из симптомов которого являются сбои при запуске.

Подобные проблемы вызваны «прилипанием» контактов, неправильным подключением клемм или неисправностью датчика температуры. Получение неверной информации о пусковом реле заставляет мотор-компрессор переходить в режим ожидания, так что температура воздуха в холодильнике повышается. Кроме того, уменьшение работоспособности бытовой техники часто обеспечивается самими владельцами, неправильно эксплуатируя их.

Самовосстановление или диагностика также сопряжены с риском, так как непреднамеренное повреждение какой-либо части может привести к отключению устройства Indesite из режима работы. Поэтому, чтобы проверить реле компрессорного компрессора, лучше вызвать мастер из сервисного центра.

Компрессор является основным элементом системы. Он состоит из электродвигателя с клапанами и поршнями; пусковое реле и внутреннюю обмотку. Это устройство отвечает за снижение температуры, которое происходит из-за действия фреона. Компрессор двигателя регулирует его циркуляцию. Фреон перемещается из конденсатора в испаритель, проходя через капиллярный трубопровод и фильтр-осушитель.

Проверить реле холодильника. Атлант следует даже с небольшими проблемами при подключении компенсатора. Двигатель бытовой техники работает от переменного тока, в результате чего в пусковом механизме имеется три выхода. Работа холодильной установки невозможна без реле, поэтому, если она не работает, ее производительность теряется.

Подобные осложнения также возникают из-за сжигания двигателя и разрыва кабеля. Проверить пусковое реле не сложно. Главное — иметь все необходимые инструменты, электрическую схему холодильника и опыт в проведении ремонта.

Разборка реле запуска компрессора NU1114Y или NS1114Y. Принцип работы в целом и назначение позистора.

Запасные части Я покупаю здесь https://techno-zip.com.ua Мой сайт: http://sammaster.xyz/ Все о ремонте стиральных машин http://sammaster.xyz/sdelat-remont-stiralnoj-mashiny.html Коды ошибок для стиральной машины http://sammaster.xyz/kody-oshibok.html Все о ремонте полуавтоматических устройств — http://sammaster.xyz/remont-sm-poluavtomat.html Таблица сопротивления двигателя http://sammaster.xyz/remont-kholodilnika/kompressor-dlya-kholodilnika.html Ремонт холодильников Nou Frost http://sammaster.xyz/remont-kholodilnika/remont-kholodilnikov-no-frost.html Ремонт холодильников с плавающей системой http://sammaster.xyz/remont-kholodilnika/remont-dvukhkamernogo-kholodilnika.html Ремонт однокамерного холодильника http://sammaster.xyz/remont-kholodilnika/remont-odnokamernogo-kholodilnika.html Ремонт пылесоса http://sammaster.xyz/remont-pylesosov.html Какой холодильник выбрать http://sammaster.xyz/realnye-otzyvy/otzyv-o-kholodilnikakh.html Какую стиральную машину выбрать http://sammaster.xyz/realnye-otzyvy/otzyv-o-stiralnoj-mashine.html Это видео состоит из двух частей, в первой части я покажу, как проверить двигатель на холодильнике Indesit, также проверить реле двигателя, а во второй части вы увидите, как отрегулировать термостат с помощью регулировочных болтов. Очень часто реле запуска двигателя из холодильника Indesit приводит меня в мастерскую, следует отметить, что эти холодильники в основном питаются от двигателей Danfoss, поэтому это видео можно использовать для некоторых холодильников Atlant. Дело в том, что во многих атлантах 100it также является Danfoss, единственное отличие в том, что моторы для Atlantes производятся в Беларуси. Теперь рассмотрим этот вопрос, как вы все еще проверяете двигатель. По вашему выбору я предложил два пути. Первый способ довольно прост, так что вам нужно взять шнур со штепсельной вилкой и, наконец, прикрепить этот шнур к двум контактам, подключить этот провод к крыльям двигателя, поместить его на двигатель, а в конце заглушить вилку выход, если холодильник начинает работать и не закрывается в течение 30-60 минут, тогда мы можем предположить, что вам повезло — в большинстве случаев двигатель будет не поврежден. Второй способ, который я предложил, — проверить обмотки двигателя, как вы увидите на видео Теперь давайте поговорим о термостате, в холодильниках Indesit, в основном k59. Именно этот термостат мы будем регулировать в этом клипе, на нем есть 3 регулировочных болта. Если вы новичок, при ремонте холодильников, я бы не советовал вам выполнять эту процедуру, так как это требует опыта и терпения. Вернитесь к болтам, чтобы отрегулировать термостат (термостат), вам не нужно скручивать все три регулировочных болта — эти термостаты регулируются только одним. На видео я ясно это показал. Немного об объявлении следующего видео, согласно популярным запросам, я сделаю видеоролик о том, как напрямую подключитьсяхолодильник без термостата Приятные виды — добавьте свои любимые и подписайтесь на мой канал: https://www.youtube.com/channel/UCCB8Yqi6AlAcEekvX44u4xQ

Реле запуска РК включено в компрессор ATLANT CK, CKO, CKH. Они отличаются только теплозащитной частью. Реле имеет возможность подключения пускового конденсатора. http://vashholod.by/

Если вы не выключаете холодильник и постоянно работаете, то вам обязательно нужно обратиться к мастеру, нормальная работа холодильника — от 50 до 50. 30 минут работы, тот же отдых + -30-50%, в зависимости от при температуре наружного воздуха и нагрузке на холодильник, то есть, если холодильник работает в течение 2-3 часов без остановки, это признак проблемы, но когда он впервые включен, это может занять до 20-30 часов холода в зависимости от модели и его производительность ————————————————— ———— Форум мастеров — https://sw19.ru/forum Онлайн-услуги и прошивка — https://bineep.ru/ Интернет-магазин https://texnomag.ru/ ————————————————— ————- Как связаться с https://vk.com/sw19ru Одноклассники https://ok.ru/sw19ru Instagrams https://www.instagram.com/sw19ru/ Twitter https://twitter.com/alexragulin Facebook facebook https://www.facebook.com/sw19ru/

Запасные части Я покупаю здесь https://techno-zip.com.ua Мой сайт: http://sammaster.xyz/ Таблица сопротивления двигателя http://sammaster.xyz/remont-kholodilnika/kompressor-dlya-kholodilnika.html Ремонт холодильников Nou Frost http://sammaster.xyz/remont-kholodilnika/remont-kholodilnikov-no-frost.html Ремонт холодильников с плавающей системой http://sammaster.xyz/remont-kholodilnika/remont-dvukhkamernogo-kholodilnika.html Ремонт однокамерного холодильника http://sammaster.xyz/remont-kholodilnika/remont-odnokamernogo-kholodilnika.html Все о ремонте стиральных машин http://sammaster.xyz/sdelat-remont-stiralnoj-mashiny.html Коды ошибок для стиральной машины http://sammaster.xyz/kody-oshibok.html Все о ремонте полуавтоматических устройств — http://sammaster.xyz/remont-sm-poluavtomat.html Ремонт пылесоса http://sammaster.xyz/remont-pylesosov.html Какой холодильник выбрать http://sammaster.xyz/realnye-otzyvy/otzyv-o-kholodilnikakh.html Какую стиральную машину выбрать http://sammaster.xyz/realnye-otzyvy/otzyv-o-stiralnoj-mashine.html Видео показывает два способа, как проверить мотор-компрессор от холодильника, кроме того, я подробно объяснил, как не только проверить, но и запустить компрессор из холодильника. Прежде всего вам нужно знать, что в двигателе есть две обмотки: пусковая обмотка электродвигателя — компрессора и рабочая обмотка мотор-компрессора, сопротивление которой отличается. Сопротивление рабочей и стартовой обмотки в разных двигателях различно, и чтобы точно знать рабочего или не двигатель, вам придется посетить мой сайт по этой ссылке http://cammacter.ru/remont-kholodilnika/kak-zapustit -i-proverit-kompressor-s-holodilnika. На этой странице показано сопротивление обмоток для разных компрессоров для холодильников. Проверяя начальную и рабочую обмотку и убедившись, что все в порядке, вы не можете сказать, чтокомпрессор с холодильником. Дело в том, что обмотки не являются необычными, но двигатель не может запускаться, сам компрессор может быть виновником таких неприятностей — это может быть клиновидный поршень или что-то в этом роде. Ввиду всего вышеизложенного, чтобы, наконец, убедиться в производительности двигателя из холодильника, необходимо запустить его с помощью реле запуска. Запуск мотор-компрессора с пусковым реле даст вам больше гарантий в том, что двигатель работает

Запасные части Я покупаю здесь https://techno-zip.com.ua Мой сайт: http://sammaster.xyz/ Таблица сопротивления двигателя http://sammaster.xyz/remont-kholodilnika/kompressor-dlya-kholodilnika.html Ремонт холодильников Nou Frost http://sammaster.xyz/remont-kholodilnika/remont-kholodilnikov-no-frost.html Ремонт холодильников с плавающей системой http://sammaster.xyz/remont-kholodilnika/remont-dvukhkamernogo-kholodilnika.html Ремонт однокамерного холодильника http://sammaster.xyz/remont-kholodilnika/remont-odnokamernogo-kholodilnika.html Все о ремонте стиральных машин http://sammaster.xyz/sdelat-remont-stiralnoj-mashiny.html Коды ошибок для стиральной машины http://sammaster.xyz/kody-oshibok.html Все о ремонте полуавтоматических устройств — http://sammaster.xyz/remont-sm-poluavtomat.html Ремонт пылесоса http://sammaster.xyz/remont-pylesosov.html Какой холодильник выбрать http://sammaster.xyz/realnye-otzyvy/otzyv-o-kholodilnikakh.html Какую стиральную машину выбрать http://sammaster.xyz/realnye-otzyvy/otzyv-o-stiralnoj-mashine.html Как заменить пусковое моторное реле на холодильнике «Атлант» своими руками. Просто хочу добавить, что стартовое реле крайне редко, конечно, вы можете изменить, но сначала вам нужно удалить его и перенести в мастерскую для проверки. Я думаю, что деньги не будут взяты у вас за это, в любом случае я лично проверю бесплатно. Я часто спрашиваю, как проверить моторное реле самостоятельно — самый эффективный способ — это поставить его на другой — рабочий двигатель. В случаях, когда реле работает, необходимо искать другую причину неисправности. Приятные взгляды — поместите свои симпатии и подпишитесь на мой канал: https://www.youtube.com/channel/UCCB8Yqi6AlAcEekvX44u4xQ Мой сайт http://cammacter.ru

В общем, холодильник матери около 10-15 лет, начал включать и выключать с периодичностью 2-3 минуты. Когда я приехал, холодильник больше не работал. первая проверка термостата не сработала, затем я забрался, удалил пусковое и защищающее реле от двигателя, огонь погасил выход солнца, и все в видео после установки, холодильник начал работать. на рефрижераторных форумах, такое реле PZR-01 1,2A прекратило производство, хранилось далеко от меня, и кроме того, что стержень на двигателе терминала BC был сожжен, я его очистил, но я думаю, что новое реле не будет работать долго , контакт также будет выгорать из-за плохой посадки. Во время съемки и публикации этого видео на Youtube ничего подобного не было, поэтому не задавайте глупых и верных вопросов, таких как:почему я опубликовал его, если не сам электрик. Я знаю немного о электрике, и профессионалы берут у вас деньги за замену старого реле на новое.

Быстрый бесшумный компрессор был запущен с 9 атмосфер, которые больше не пробовали. Компактный — легкий — портативный. Я использую его для пневматического гвоздезабивателя, очень удобно забирать домой тихое сиденье, которое мало подходит для малой очистки аэрозоля для аэрографа, и так далее. на видео он включен !!! (Компрессор холодильника тихий домодельный)

Устанавливает установку рефрижераторного реле. рефрижератор реле. Более подробную информацию можно найти на нашем веб-сайте: www.100macterov.ru телефон для связи с оператором для консультаций 8 (495) 162-06-44 и 8 (926) 743-21-17

Добавлено 7 месяцев. назад. Канал:

4,281 views 20 нравится 6 не понравилось

Загрузка …

Видео предназначено в первую очередь для владельцев холодильников и морозильников. Мастер вряд ли узнает от него что-то новое.

Можно считать видео-ответ на вопросы «Почему нежелательно включать холодильник сразу после вытаскивания вилки из розетки?» и «Какую задержку я должен поставить на защитное реле напряжения?».

Для проверки пускового реле холодильника, действуйте, когда определено, что компрессор холодильника не запускается и, соответственно, не происходит охлаждения.

Реле запуска пуска, изначально активирует стартовую обмотку компрессора
Стартовая обмотка вращает компрессор и «активирует» рабочую обмотку.
Затем, когда компрессор разматывается, реле отключает пусковую катушку.
Насос компрессора фреона до тех пор, пока не включится температурный датчик в холодильнике или не активирована защита от перегрева компрессора.

Кстати! Компрессор может перегреться из-за забитого фильтра. Компрессору трудно прокачивать фреон через забитый фильтр, поэтому обмотка двигателя перегревается и активируется защита от перегрева.

Чтобы проверить реле пуска холодильника, необходимо его разобрать. Пластиковая крышка часто фиксируется на «защелках», вы можете открыть ее с помощью плоской отвертки. Открыв реле, вы увидите катушку — она должна вызываться тестером через выход из нее, внешние контакты.Сопротивление должно приблизиться к нулю. Если сопротивление = бесконечность, катушка — a соответственно и реле в целом неисправны. Смело замените реле на новое.

Также визуально осмотрите контакты на стартовой катушке и возле биметаллической пластины (защита от перегрева). Контакты могут быть обуглены (обуглены), отсюда плохие контакты или их отсутствие. То есть, реле активируется, но нет электрического контакта.

Если катушка «колеблется» как положительно, а контакты в порядке, то реле работает.

Кстати! Компрессор не запускается, если он замялся. Например, от перегрева (засорение фильтра) или мусора, попавшего в масляную ванну компрессора.

На этом этапе проверка реле завершена, неисправность в другом.

Каждый, кто пытался самостоятельно отремонтировать собственный домашний холодильник, должен был неоднократно слышать, что во многих проблемах виновато срабатывающее реле.

Итак, для запуска считается, что реле отвечает за неправильный запуск холодильника с третьего или четвертого времени, за нежелание холодильника включиться и для некоторых других меньших грехов.

Как проверить эффективность реле и удалить все заряды от него? Или, наоборот, убедитесь в его неисправности, затем измените его с легким сердцем на новый и больше не сомневайтесь в нормальной работе холодильника?

Вы уже знаете, что перед проверкой внутренних поверхностей холодильника вы должны убедиться, что электричество достигает вашего холодильного устройства. Вдруг проблема в розетке? Мы были убеждены, что речь идет не о ней? Затем вы можете начать проверку реле.

Вы должны начать с контактов стартового реле. Во-первых, это наиболее доступная часть для внешнего контроля. Во-вторых, с грязными или окисленными контактами нормальная работа реле невозможна.

В нерабочем положении контакты верхней и нижней групп открыты, а пластина с контактами свободно лежит на катушке реле. Поэтому проверка и, при необходимости, снятие контактов с нажчкой труда не будет. Обратите внимание на нижнюю контактную группу: возможно, пластина должна быть согнута для более плотного соединения или, наоборот, согнуть ее так, чтобы защита не срабатывала слишком рано.

Затвор пускового реле

Теперь поднимите верхнюю пластину с контактами и осмотрите направляющую штангу. При наличии ржавчины и загрязняющих веществ обработайте деталь любым антикоррозионным раствором против ржавчины и получите гладкий ход пластины. В противном случае у него не будет времени подняться за пределы секунд, выделенных для запуска двигателя на 2-3 секунды. Это тот случай, когда компрессор запускается с перерывами, и вы вынуждены слушатьнесколько попыток запуска двигателя.

Проверьте обмотки компрессора

Если у вас есть контакты и стержень, все штраф, то стоит выяснить, применяется ли напряжение к реле.

Для этого снимите реле и вызовите контакты двигателя парами: правым и левым, верхним и правым, верхним и левым. Значения в омах должны быть в допустимых пределах для вашего компрессора.

Если отображается индикатор OL, это означает, что напряжение не подается на реле, и пробой следует искать в мотор-компрессоре.

Если контакты в порядке, напряжение наступает, и реле не работает, тогда само реле должно звонить. Если вы убедитесь, что реле работает, вам необходимо более внимательно проверить другие компоненты и механизмы холодильника (например, термостат), чтобы найти причину проблемы.

Если тестер показывает отсутствие сигнала во время ретрансляционного вызова, его следует заменить. Ремонт нежелателен — это очень деликатный механизм, и любая неточность чревата дальнейшими сбоями и даже пожарами.

Кроме того, ALM-zapchasti будет стоить вам недорогой, почти оптовой цены. И если вам удалось удалить реле самостоятельно, то, купив точно то же самое, легко установите его на свой холодильник без посторонней помощи.

Кстати, вы можете проверить эффективность ретрансляции, которую вы только что приобрели, таким же образом, как вы проверили. Реле старого холодильника (последняя точка). Мы надеемся, что теперь вы можете проверить пусковое реле холодильника и выяснить, нужно ли его заменять. И теперь ремонт холодильников будет идти быстрее и эффективнее.

В этой статье мы рассмотрим устранение неисправностей электрических частей компрессоров. Очень часто при ремонте кондиционера они греют компрессор, но в конце концов это может быть совсем не так. Итак, как вы правильно диагностируете компрессор?

Как найти сопротивление обмоток, сказано в.

Наиболее распространенными типами компрессоров в кондиционерах являются однофазные компрессоры со стартовой обмоткой.

Чтобы получить доступ к контактам компрессора, необходимо разобрать кондиционер для доступа к компрессору. Обычно контакты защищены крышкой, которая завинчена, ее можно найти по проводам, подходящим для компрессора. После снятия крышки вы увидите три контакта, на которых подключены клеммы с проводами.

Необходимо удалить провода и измерить сопротивление между клеммами мультиметром. Мы помещаем переключатель устройства в функцию измерения сопротивления (обозначается буквой Ω). Если мультиметр показывает бесконечно большое сопротивление между контактами C ив остальном это означает поломку, в случае встроенной защиты вам необходимо убедиться, что компрессор не перегрелся, а защита не сработала, в противном случае, и если защита внешнего компрессора неисправна. Если сопротивление стремится к нулю, это означает короткое замыкание, и компрессор также неисправен.

Точное значение сопротивления зависит от мощности компрессора, точности вашего прибора и может колебаться в пределах примерно 1-20 Ом.

Как видно из диаграммы, сопротивление между клеммами M и S должно быть равно сумме сопротивлений между выводами S и C и между M и C.

Как правило, рабочая обмотка (M-C) более мощная, поэтому ее сопротивление меньше стартового (S-C).

В каждом компрессоре существует тепловая защита, но он может быть встроен, как на диаграмме, так и под крышкой, рядом с контактами компрессора.

Если он не встроен, так называемый «планшет», его можно вызвать отдельно и заменить в случае неисправности (он должен быть закрыт в нормальном состоянии, открывается, когда определенная температура достигает 90-120 ° C).

alt = «Тепловая защита компрессора, так называемая» таблетка «» width = «300» height = «300»>

Немедленно сделайте оговорку, что таким образом мы не сможем определить короткозамкнутые повороты, для этого есть другие устройства (но они не стабильно определяют короткозамкнутые повороты).

Обычный тест не проверяет пробой изоляции, он измеряет сопротивление при низком напряжении 3-9 В. Меггер позволяет измерять сопротивление более высоким напряжением 200-1000 В. Но он по-прежнему необходимо «обвести» обмотки мультиметром, поскольку невозможно измерить сопротивление меггера при коротком замыкании обмотки на корпусе.

На устройстве вы можете выбрать напряжение для измерения сопротивления и времени, в течение которого будут проверяться обмотки.

Сопротивление должно измеряться между одним из трех клемм на компрессоре и, например, медной трубкой, выходящей из компрессора с напряжением 250-500 В. Сопротивление должно быть в пределах 7-10 МОм. Если нет, то и компрессор для замены.

Прежде чем читать, внимательно прочитайте инструкцию по эксплуатации устройства, используйте высокое напряжение, поэтому, если вы используете его неправильно, вы можете получить электрический шок илиотключите устройство.

В бытовых холодильниках используются маломощные компрессоры, в которых пусковая обмотка подключается в течение нескольких секунд через пусковое реле с помощью позистора или электромагнитного реле.

Схема с электромагнитным реле:

В этом случае ток протекает последовательно через катушку реле и рабочую обмотку компрессора. Пусковой ток всегда превышает рабочий ток, используя этот принцип, реле сконструировано таким образом, чтобы пусковой ток закрывал контакты реле и соединял пусковую обмотку запускаемого компрессора. В то же время ток, текущий через рабочую обмотку и обмотку реле, уменьшается, контакты открываются, отключая пусковую обмотку.

Реле также имеет тепловое реле, которое выключает компрессор при перегреве.

Схема Posistor:

На диаграмме позистор обозначается символом температуры t 0 , а термостат с номером 6.

Принцип действия заключается в следующем: при комнатной температуре позистор имеет низкое сопротивление и напрямую подает напряжение на пусковую обмотку S. Через него протекает ток, который нагревает его при нагревании, внутреннее сопротивление позистора увеличивается, фактически отключая пусковую обмотку через несколько секунд после запуска компрессора. Позистор охлаждается только после отсоединения источника питания от компрессора и, в последующем цикле переключения, повторно соединяет пусковую катушку.

Похоже, запускать и защищать реле следующим образом:

Электромагнитное реле

Реле с позистором

Круглый черный «планшет» с клеммами — это термостат, который закрыт при нормальной температуре и открывается только при сильном нагревании. Он проверяется омметром — сопротивление должно стремиться к нулю или в режиме «непрерывности» — при подключении измерительных проводов к клеммам должен быть слышимый сигнал.

То же самое относится к позистору — в нормальном состоянии он закрыт. Он обычно находится внутри реле между клеммами S и R компрессора. (На рисунке выше это клеммы на белом основании).

В трехфазных компрессорах и инверторах сопротивление между обмотками должно быть одинаковым, поскольку они не имеют пусковой обмотки, и в противном случае метод обнаружения неисправностей будет таким же, как для однофазного компрессора.

Реле представляет собой небольшой элемент, расположенный непосредственно возле корпуса компрессора . Компрессор является одной из основных частей холодильников, и если он не работает или не работаетможет запускаться автоматически, тогда бытовая техника не будет работать. Можно ли проводить независимый диагноз при наличии неисправностей? Возможно, если вы понимаете, как эта часть работает, и для чего предназначена реле.

Если есть неисправность или отсутствует питание, вам необходимо проверить сопротивление с помощью мультиметра, так как если произошел сбой, это может привести к поражению электрическим током. Другими словами, тест тестером проводится для проверки обмотки, чтобы обнаружить ее повреждение. Мастера называют это звоном. Проверить работоспособность компрессора холодильника изначально можно на 3 основных параметра.

Вы можете проверить рабочие параметры холодильного компрессора, но для этого требуются некоторые знания

А именно: by:

Сопротивление;
давление;
Toku.

Если обмотка действительно повреждена, тогда уровень напряжения может скачкообразно перемещаться и переноситься на поверхность корпуса. Как правило, это может случиться со старыми устройствами. Правильность холодильного оборудования проверяется путем измерения сопротивления в каждом контакте 3 настоящего, и вместе с корпусом оборудования важно, чтобы в месте, где производится прокалывание, нет краски. Если сопротивление обмоток не скачкообразно скапливается, и нет повреждений, то на диагностической панели загорается значок бесконечности. В противном случае компрессор можно назвать неисправным.

Если вызов не дает правильного результата, но есть признаки того, что вам необходимо отремонтировать бытовой прибор, требуется диагностика давления или его измерение с помощью манометра.

Необходимо правильно включить клеммы симулятора в позисторе в полость выпускного сопла, все надежно соединить, а затем индикаторы снимаются при включенном компрессоре. Если на дисплее отображается давление 6 атмосфер, и цифра начинает увеличиваться, диагноз подтверждает работоспособность устройства. Если давление падает ниже или начинает падать, необходимо заменить сосуд высокого давления.

Не менее важно позвонить и выяснить, работает ли реле термического пуска, что поможет определить, идет ли ток к двигателю. Желательно взять в качестве основы реле в рабочем состоянии, что подтверждает тестирование, а затем использовать такое устройство как мультиметр с тиками. После подключения рабочего реле к полости компрессора требуется мультиметр. Это делается путем зажима одного из проводов с клещами. По какой мощности двигатель имеет, напрямуюот индикаторов зависят тестеры. Например, если мощность составляет 140 Вт, тогда дисплей позволит удалить индикаторы 1,3 В. Если мощность 120 Вт, индикаторы могут меняться в пределах 1,1-1,2 В. В этом случае , реле надежное и пригодное для работы, но чаще бывает, что компрессор сломался, и эксперты рекомендуют начать испытание с ним.

Чтобы двигатель холодильника функционировал как можно полнее, обязательно должен быть поворот электрического поля, расположенного внутри. Чтобы обеспечить этот момент и исключить тот факт, что двигатель застрял или вообще перестали работать, необходимо поставить ток на 3 обмотки в фазе соответствующего значения. Результатом таких действий будет наличие векторного сложения полей, которое обеспечит непрерывное вращение, приводящее в движение ротор.

Катушка пускового реле и нагревательного элемента с биметаллической пластиной защитного реле последовательно соединены с рабочей схемой обмотки

При анализе параметров трехфазного реле в сети 380 В вы можете узнать, что они будут самыми высокими на фоне всех других типов соединений. Это позволяет использовать эту деталь для промышленного производства, однако трехфазные модели считаются не очень подходящими для бытовых приборов.

Процесс будет не таким гладко, как при наличии векторов в количестве 3 штук, но этого вполне достаточно для функционирования бытовой техники.

Если присутствует только 1 фаза, то появление вращающегося поля строго исключается, так как требуется наличие 2 векторов. Для получения требуемого индикатора в квартире или частном доме установлен компрессор, из-за которого происходит сдвиг напряжения на 90 °. Из-за переменного поля, которое получается во время вращения, ротор запускается в нужном направлении. Схема с трехфазным напряжением не предусмотрена для использования в частных домах и квартирах.

Причина этого в том, что трудно подключить провода и запустить устройство собственными руками, если требуется:

Опыт работы;
Необходимый инструмент;
Отличное знание теории.

Средний человек без опыта работы с электричеством трудно справиться с задачей запуска системы. В связи с одной фазой связь не составит труда, и знание всех электриков не требуется.

Когда может потребоваться подключение компрессора холодильника напрямую без реле? Когда он неисправен, поломка, проблемы с подключением. Все действия по подключению кондиционера должны выполняться как можно лучше, что устраняет проблемы. В частности,сначала обмотка проверяется на прокалывание и перенос тока на поверхность корпуса. Если есть места, где есть повреждения, можно получить электрический шок при использовании устройства, даже просто открыв дверь.

Компрессор 2 обмотки — пуск и работа, которые соединены вместе через общий. Чтобы заставить его работать, вам нужно применить напряжение к запуску, а затем переключиться на рабочий

При проверке:

соединение левого терминала с выходом обмотки;
, соединяющий правый терминал с любой точкой в корпусе
Тестирование первого, второго и третьего выходов.

Если устройство показывает надежность всех 3 выходов и без пробивки, вы можете подключиться. Кроме того, через клеммы компрессор подключается к напряжению. Первоначально привод подключен к общему виду, а затем к оператору. Ток рабочего привода представляет собой короткое замыкание тока, касаясь открытого провода.

Действия должны быть максимально точными, чтобы избежать вреда для здоровья.

Как только напряжение подается, холодильник гудит, и если вы касаетесь пускового терминала, начинается пуск и поток воздуха. Оптимальное рабочее время составляет 15 минут, а также можно почувствовать небольшой нагрев корпуса.

Независимо от того, какой холодильник вам нужно диагностировать и как он выглядит, вам нужно обратиться к специалисту. Часто плохой запуск из-за того, что реле 103n0021 не может поддерживать открытые контакты, от производителей Atlant, Indesit и Ariston.

Если компрессор выходит из строя, проверьте с помощью тестера сопротивления

Кроме того, желательно вызвать устройство для сбоев, что исключает вероятность поражения электрическим током.

Во время испытания производится измерение между поверхностью корпуса и контактами. Для этого на теле есть определенная точка, а для нее закреплен терминал, и выбрано место без краски. Альтернативно, второй терминал подключен к контактам, и, если сопротивление нормальное, мультиметр покажет знак бесконечности. Если такого значка нет, то где-то есть неисправность, поэтому необходимо снять крышку с пускового реле, выключить это устройство.

Сопротивление проверяется с помощью омметра в определенной последовательности:

Сопротивление проверяется между контактами внизу.
Проводится исследование между этими контактами, один из которых расположен в левом нижнем и верхнем левом углу.
Нижняя и верхняяправый контакт.

Все полученные данные должны быть проверены специальной таблицей, которая даст ответ об оптимальном значении сопротивления для данной конкретной модели. Важно помнить, что сопротивление стартовой обмотки намного выше, чем рабочая обмотка, но крайне редко в импортных моделях, это может быть наоборот.

Электричество требует компетентного и индивидуального подхода, и поэтому, если вы ранее не выполняли такую работу, желательно связаться с специалистом с обучением и соответствующим образованием. Это поможет избежать проблем в виде поломки и электрических травм.

Предупреждение, только СЕГОДНЯ!

пошаговая видео-инструкция. Как проверить работоспособность компрессора холодильника – 8 этапов

В этой статье мы расскажем, как проверить компрессор холодильника за восемь этапов. От работоспособности данного узла зависит поддержание низкой температуры в холодильных камерах техники. Создавая разницу давления на разных участках линии, он распространяет хладагент по всей системе. Тем самым обеспечивается отвод тепла из камер и необходимые условия для сохранности и заморозки продуктов. Если он работает со сбоями, понадобится выполнить ремонт или приобрести новые запасные части холодильников для замены неисправных.

Расположение компрессора на задней панели холодильника

Если гарантийный срок холодильника еще не истек, лучше всего обратиться в сервис. Специалисты не только проверят работу компрессора, но и смогут выполнить ремонт поврежденных деталей

Что понадобится для проверки компрессора

Перед тем как проверить работоспособность компрессора холодильника убедитесь, что у вас есть необходимые приборы и инструменты:

Мультиметр.
Манометр.
Паяльная лампа (горелка).
Кусачки.
Отвертка.
Надфиль.

Если у вас нет тестера, демонтаж компрессора нецелесообразен, поскольку вы не сможете выполнить замеры сопротивления.

Мультиметр для проверки работы компрессора холодильника

Проверка работоспособности компрессора – 8 шагов

Если вы хотите знать, как проверить компрессор холодильника – рабочий или нет, пошаговая инструкция поможет вам разобраться в этом непростом вопросе. Независимо от типа оборудования, алгоритм осмотра и выявления причин поломок схож для разных моделей.

Перед тем как испытывать компрессоры холодильников, технику обязательно нужно обесточить. В противном случае вы рискуете повредить электропроводку или получить удар током.

Устройство компрессора холодильника

Итак, как проверить компрессор холодильника – видео на нашей странице поможет сориентироваться в главных моментах. Чтобы найти пробой в системе следуйте алгоритму:

1. Отсоедините все трубки от компрессора

Чтобы отсоединить трубки, ведущие от компрессора к другим элементам системы, воспользуйтесь кусачками. Если вы не уверены в своих навыках, вызовите специалиста. Мастер по ремонту холодильника сделает демонтаж быстро и безопасно.

Устранение соединений компрессора холодильника

После обрезания магистрали возможен быстрый выход хладагента наружу. Поскольку данный компонент взрывоопасен, не используйте в данный момент электроприборы, перекройте газ и обеспечьте проветривание помещения

2. Демонтируйте компрессор с основания

После того как основная часть фреона улетучится, можно продолжить работу с оборудованием. Осталось отделить остатки труб горелкой. Сгорающий при этом фреон не опасен. Чтобы снять компрессор достаточно открутить крепежные болты.

Убираем остатки труб при помощи горелки

3. Снимите пусковое реле

До того как проверить работает ли компрессор холодильника, нужно отсоединить пусковое реле. Данный элемент скрывает контакты, необходимые для следующих процессов. Чтобы при этом не повредить пускозащитные реле для холодильников, используйте отвертку. Конструкция механизма похожа на обычную электрическую вилку с тремя штырями вместо двух.

Пусковое реле холодильника

Оплавленные контакты реле свидетельствуют о неисправности компрессора

4. Зачистите краску на проверяемых поверхностях

Перед тем как проверить компрессор холодильника мультиметром убедитесь, что на проверяемых участках поверхности нет краски. Для определения уровня сопротивления между тремя контактами и корпусом, металл должен быть чистым. Если есть покрытие, аккуратно соскоблите его надфилем.

5. Проверьте обмотку мультиметром

Замер сопротивления выполняется тестером. Показатели на выводах должны быть следующими:

Между парой горизонтальных – 30 Ом.
Между нижним и верхним левым – 20 Ом.
Между нижним и верхним правым – 15 Ом.

Перед тем как проверить обмотку компрессора холодильника ознакомьтесь с параметрами, допустимыми для вашей техники, поскольку в зависимости от марки и модели они могут отличаться.

Проверка обмотки компрессора мультиметром

Если показатели сопротивления не превышают 8-10 Ом, скорее всего в обмотках есть межвитковое замыкание. Чем ниже этот уровень, тем больше вероятность их повреждения

6. Проверьте рабочую линию на обрыв

Чтобы выявить наличие обрыва, нужно определить какое сопротивление образуется между контактами прохода и оборудованием. Для этого мультиметр подключается к:

Участку меди на штуцере.
Проходным проводам.

Проверка уровня сопротивления компрессора мультиметром

Если оборудование работает правильно, данные об обрыве будут выведены на экран. Наличие сопротивления свидетельствует о серьезных неисправностях.

7. Проверьте компрессор манометром

Если при предыдущей проверке вы не выявили повреждений, но холодильник все равно работает некорректно или не запускается, воспользуйтесь манометром. Данный аппарат измеряет уровень давления. Для этого нужно:

Подсоединить трубку отвода к штуцеру нагнетания.
Зафиксировать показания при включенном компрессоре.

Минимальная отметка должна достигать шесть атмосфер. Если цифра увеличивается, рефрижератор работает правильно.

Проверка давления в компрессоре при помощи манометра

8. Проверьте силу тока

Выявить неполадки в движении тока можно также как проверить реле компрессора холодильника, только сейчас нужно использовать протестированную, исправную деталь. Для этого вам потребуется:

Присоединить реле к компрессору.
Включить систему.
Взять клещами тестера сетевой провод.

При мощности электродвигателя в 140 Вт, допустимым показателем является 1,3А. Эти значения прямо пропорциональны. Соответственно когда снижена мощность мотора, то и сила тока должна быть меньше. Так для электродвигателя на 120 Вт, нормальным будет показатель в 1,1-1,2А.

Это наиболее эффективные методы как проверить работу компрессора холодильника без привлечения мастера. Если у вас остались вопросы, вы можете задать их специалистам компании «ТЕР-Маркет», позвонив по телефону. При необходимости для вас подберут и комплектующие для замены неисправных, в том числе реле, компрессоры, ТЭНы оттайки холодильников и многое другое. Обращайтесь в любое время!

Как проверить пусковое реле холодильника: пошаговая инструкция

Главная > Разное > Как проверить пускозащитное реле холодильника: пошаговая инструкция

Последовательность проверки работоспособности пускозащитного реле холодильника

Шаг №1: осмотрите контакты

Шаг №2: осмотрите шток

Шаг №3: прозвоните пусковое реле холодильника

Почему не стоит медлить с заменой неисправного реле

Надеемся, Вам пригодилась наша инструкция по диагностике и поиску поломки.

источник: alm-zapchasti.com.ua

дата публикации: 22-05-2016

Как запустить холодильник атлант

Как проверить реле и мотор на холодильнике Indesit и Атлант

Как проверить реле пуска двигателя на холодильнике Индезит и Атлант

Для начала вы должны понимать что на холодильниках Атлант и Индезит стоят практически одинаковые моторы — это либо двигатель от бренда Danfoss (на данный момент фирма Secop), либо сделанный по его лицензии на заводе Атлант. Есть ещё один компрессор, который отличается от Дэнфосса, речь идёт о моторе, который выпускается именно концерном Атлант, какой из них надёжнее я сказать не решаюсь, но что касается атлантовского движка, то на данный момент на одноимённых холодильниках, я его уже практически не встречаю, в основном ставятся двигателя от Danfoss. Различить оригинальный Атлант от лицензии, можно элементарно, достаточно посмотреть на реле пуска двигателя (ниже вы можете увидеть фото). Вот с этого момента уже можно говорить о том, как проверить мотор на холодильнике Атлант и Индезит. В первую очередь, надо перечислить признаки неисправности реле и двигателя

Двигатель не запускается
Двигатель запускается на несколько секунд и глохнет
После включения в розетку, мотор работает очень тихо и через несколько секунд отключается
Компрессор не запускается после 1 отключения, то есть холодильник набирает холод, отключается, а потом запуститься не может

Дальше по порядку мы будем разбираться со всеми этими пунктами, но для начала обратите внимание на картинки, которые расположены ниже

Фото пускового реле мотора Атлант

Фото пускового реле мотора Danfoss

Как проверить пусковое реле мотора

Начнём с первого пускового реле, то есть именно для атлантовского двигателя. Это реле горит довольно редко, но действительно такое случается. В первую очередь надо до него добраться и в данном случае, самый верный способ его проверить, это поставить на заведомо рабочий двигатель, если компрессор будет работать в нормальном режиме, то скорее всего релюшка целая и проблему надо искать в моторе. Я всегда советую, своим клиентам сделать следующие, просто снять данную деталь с двигателя и принести ко мне в мастерскую. За проверку, я денег никогда не беру, как закон другие мастера поступают также, тут главное не стесняться. Поймите во-первых вы облегчите работу мастера, тем что ему не придётся просто так выезжать на дом, а во-вторых вы уже будете знать к чему готовиться. Продолжим тему и посмотрим, что в этом реле может выйти из строя и вообще как оно работает

Позистор → Некоторые называют эту деталь таблеткой или терморезистором. Выполнена она действительно в форме таблетки и выполняет следующую функцию — после запуска двигателя этот термоэлемент нагревается, при этом возрастает его сопротивление, в результате пусковая обмотка отключается. Тут важно знать, что в холодном состоянии сопротивление позистора около 30 Ом, в нагретом состоянии оно уходит в килоомы. В общем иногда этот терморезистор рассыпается и в результате двигатель не может запуститься, так как на пусковую обмотку не поступает электричество
Защитная спираль → Сделана она из вольфрамовой проволоки и в случае если она нагревается, биметаллическая пластина, которая находится обычно сверху или сбоку, размыкает контакт — таким образом двигатель отключается, проще говоря, эта спираль выполняет роль предохранителя. Отключение от электричества происходит вследствие того, что мотор начал потреблять ток выше нормы, обычно так происходит когда на обмотках возникает короткое замыкание. Сопротивление спирали, находится в районе 1,5 Ом. Если вы проверили её сопротивление и оказалось, что спираль в обрыве, то на 99% вам придётся менять двигатель

Из практики могу сказать так, если ваш холодильник включается всего на несколько секунд, то в большинстве случаев виновато в этом не реле а двигатель. Теперь можно приступить ко второму типу реле, которое ставят на компрессоры Danfoss или Атлант сделанного по лицензии. Особенностью этой релюшки, является то, что в ней нет защитной спирали, которая в случае неисправности двигателя должна его отключать. Дело в том, что в этих моторах, предохранитель стоит внутри самого двигателя, и добраться до него практически невозможно. Весь остальной функционал такой же и с таким же принципом действия, я имею в виду позистор (терморезистор). Для того чтобы вы лучше понимали, как устроено реле пуска двигателя, я снял видео, в которым довольно доходчиво рассказываю как проверить не только реле но и сам мотор

Смотреть видео, про проверку мотора на холодильнике Индезит и Атлант

Хотя в этом ролике я довольно подробно рассказал про проверку, всё-таки некоторые нюансы остались за кадром, это касается самой системы охлаждения и компрессора. Бывает так, что мотор запустился на несколько секунд и тут же отключился, очень редко, но это происходит вследствие забитой капилярки или осушительного фильтра. Получается так, что в конденсаторе собирается высокое давление и мотор начинает потреблять излишнюю электроэнергию, то есть ампераж возрастает и как следствие реле это видит и отключает двигатель. Мастера прекрасно знают этот нюанс и к сожалению некоторые недобросовестные ребята этим пользуются, я вас не призываю к тому, чтобы вы своими руками попробовали проверить данную гипотезу, так как для этого придётся вскрывать систему. В общем суть в следующем, надо спустить газ и отпаять осушительный фильтр, потом включить холодильник и посмотреть на работу мотора, если он опять отключится через несколько секунд, то тут уже деваться некуда и надо его менять. Делать самому, это категорически запрещено, так как мастер должен видеть количество хладагента в системе и кроме того, система может набрать влаги

Как проверить компрессор на холодильнике Индезит и Атлант

Как я писал выше, в первую очередь надо проверить реле и только потом уже браться за мотор. Но что делать если рядом с вами нет мастерской и вам просто негде найти похожего рабочего двигателя. В таком случае нам поможет мультиметр и таблица сопротивлений обмоток, которая расположена на моем сайте по этой ссылке . Зная сопротивление пусковой обмотки и рабочей обмотки, вы без труда определите всё ли в порядке с вашим мотором. Конечно бывают случаи, когда сопротивление обмоток соответствует заводским, но двигатель упорно не запускается или запускается всего на несколько секунд. Что касается нескольких секунд, то об этом я написал выше, а вот о том что касается, когда движок вообще не запускается, мы сейчас поговорим. Дело в том, что в двигателе для холодильника, стоит компрессор при помощи которого создается давление газа в конденсаторе. Так вот, поршень в этом компрессоре иногда приклеивает, в итоге пусковой обмотке не хватает мощности его сдвинуть с места. Ниже вы можете посмотреть видео о том, как устроен мотор для холодильника

Смотреть видео, как работает двигатель холодильника

Для того, чтобы вы лучше понимали суть проблемы, и я более подробно смог вам объяснить, в каких случаях вам лучше обратиться к мастеру, а в каких случаях можно сделать ремонт своими руками, я подобрал несколько вопросов и ответов на них, которые на мой взгляд очень хорошо раскрывают данную тему. Все комментарии взяты с моего канала YouTube

У меня холодильник Атлант, проблема в том, что после разморозки мы его включили в розетку, он проработал как и положено около 2 часов, потом отключился, но так и не включился. Через некоторое время мы услышали щелчки сзади холодильника, как я понял это щёлкало реле с периодичностью приблизительно около 5 минут. Двигатель немножко гудел, но включаться не хотел. Я выключил холодильник из розетки и через минут 20-30 его включил, холодильник заработал нормально, но опять до отключения. Через час после отключения, как только я услышал щелчки реле, я проделал туже процедуру, то есть выключил его из розетки на 20 минут и обратно включил. Теперь он работает нормально, то есть отключается и включается. Объясните в чём может быть причина — холодильник стоит на кухне, а один из мастеров мне сказал, что такое поведение мотора связано с жарой. У нас двухкомнатная квартира, перенести его в другое место просто нереально. Посоветуйте как быть

Вам правильно посоветовали, его надо перенести в более прохладное место, дело в том что из-за нагрева двигателя, скорее всего приклеивает поршень компрессора. Если вы будете продолжать пользоваться техникой в подобном русле, то она у вас не долго проходит. Но я всегда вхожу в положение потребителей и такой случай не единичный, поэтому лучше всего поставить вентилятор в цепь мотора, так что бы он обдувал двигатель. То есть чтобы при запуске двигателя, запускался и вентилятор, для его охлождения. Подойдёт обыкновенный вентилятор с вытяжки, поверьте я проделываю такую процедуру, с каждым третьим агрегатом и надо сказать очень хорошо помогает, особенно тем кто проживает на последнем этаже и у кого окна выходят на южную сторону

Дайте совет, холодильник Индезит не включается. Я снял реле пуска двигателя, как в вашем видео, разобрал его, оказалось что позистор или таблетка, я не знаю как эту фигню назвать, полностью рассыпалась. Такого у меня не было, но валялось реле со старого Норда. В общем я из него вынул этот позистор и всунул в реле Дэнфосса. Включил холодильник и он у меня заработал. У меня вопрос, надо ли мне покупать новое реле или и так сойдет

Пять с плюсом за находчивость, я не один раз экспериментировал с этими терморезисторами. Если по диаметру, толщине и ширине он подходит, то можно оставить и так. Сопротивление у позистора, на всех моделях реле практически одинаковое и функции он выполняет такие же, так что думаю разницы нет

На холодильнике Indesit релюшка постоянно отщёлкивает двигатель от электричества. Поставил другое реле, происходит тоже самое, в общем он даже не запускается, а просто как-то гудит неправильно, то есть как-то тихо и потом через секунд десять вообще не гудит. Мастер сказал, надо менять двигатель. Может всё-таки не в моторе дело, что-то мастер какой-то стрёмный

Мастер не стрёмный, по всей видимости мастер сказал то, что есть на самом деле, а не то что вам хотелось бы услышать. В таких случаях, на 99% виновником является двигатель, а вернее его компрессор, также может быть перегоревшая пусковая обмотка

Как проверить реле и мотор на холодильнике Indesit и Атлант

Как проверить реле пуска двигателя на холодильнике Индезит и Атлант

Двигатель не запускается
Двигатель запускается на несколько секунд и глохнет
После включения в розетку, мотор работает очень тихо и через несколько секунд отключается
Компрессор не запускается после 1 отключения, то есть холодильник набирает холод, отключается, а потом запуститься не может

Фото пускового реле мотора Атлант

Фото пускового реле мотора Danfoss

Как проверить пусковое реле мотора

Позистор → Некоторые называют эту деталь таблеткой или терморезистором. Выполнена она действительно в форме таблетки и выполняет следующую функцию — после запуска двигателя этот термоэлемент нагревается, при этом возрастает его сопротивление, в результате пусковая обмотка отключается. Тут важно знать, что в холодном состоянии сопротивление позистора около 30 Ом, в нагретом состоянии оно уходит в килоомы. В общем иногда этот терморезистор рассыпается и в результате двигатель не может запуститься, так как на пусковую обмотку не поступает электричество
Защитная спираль → Сделана она из вольфрамовой проволоки и в случае если она нагревается, биметаллическая пластина, которая находится обычно сверху или сбоку, размыкает контакт — таким образом двигатель отключается, проще говоря, эта спираль выполняет роль предохранителя. Отключение от электричества происходит вследствие того, что мотор начал потреблять ток выше нормы, обычно так происходит когда на обмотках возникает короткое замыкание. Сопротивление спирали, находится в районе 1,5 Ом. Если вы проверили её сопротивление и оказалось, что спираль в обрыве, то на 99% вам придётся менять двигатель

Смотреть видео, про проверку мотора на холодильнике Индезит и Атлант

Как проверить компрессор на холодильнике Индезит и Атлант

Смотреть видео, как работает двигатель холодильника

У меня холодильник Атлант, проблема в том, что после разморозки мы его включили в розетку, он проработал как и положено около 2 часов, потом отключился, но так и не включился. Через некоторое время мы услышали щелчки сзади холодильника, как я понял это щёлкало реле с периодичностью приблизительно около 5 минут. Двигатель немножко гудел, но включаться не хотел. Я выключил холодильник из розетки и через минут 20-30 его включил, холодильник заработал нормально, но опять до отключения. Через час после отключения, как только я услышал щелчки реле, я проделал туже процедуру, то есть выключил его из розетки на 20 минут и обратно включил. Теперь он работает нормально, то есть отключается и включается. Объясните в чём может быть причина — холодильник стоит на кухне, а один из мастеров мне сказал, что такое поведение мотора связано с жарой. У нас двухкомнатная квартира, перенести его в другое место просто нереально. Посоветуйте как быть

Дайте совет, холодильник Индезит не включается. Я снял реле пуска двигателя, как в вашем видео, разобрал его, оказалось что позистор или таблетка, я не знаю как эту фигню назвать, полностью рассыпалась. Такого у меня не было, но валялось реле со старого Норда. В общем я из него вынул этот позистор и всунул в реле Дэнфосса. Включил холодильник и он у меня заработал. У меня вопрос, надо ли мне покупать новое реле или и так сойдет

На холодильнике Indesit релюшка постоянно отщёлкивает двигатель от электричества. Поставил другое реле, происходит тоже самое, в общем он даже не запускается, а просто как-то гудит неправильно, то есть как-то тихо и потом через секунд десять вообще не гудит. Мастер сказал, надо менять двигатель. Может всё-таки не в моторе дело, что-то мастер какой-то стрёмный

Мало кто знает, как произвести первое включение холодильника. В результате этого, многие владельцы холодильников в скором времени сталкиваются с такими проблемами, как поломка этого прибора. Причин, конечно, для этого может быть много. Но, если неправильно включить агрегат сразу после транспортировки его домой, он может плохо работать, а в конечном счете, вообще выйти из строя. Для того чтобы ваш холодильник работал правильно и долго, необходимо знать основные правила. Их не так много и они вовсе не сложные. Но, при соблюдении этих требований, ваша техника будет служить верой и правдой.

Встречаем новый холодильник

Как только вам привезли ваш новый агрегат, в первую очередь освободите холодильную и морозильную камеры от посторонних предметов. В каждом новом холодильнике они присутствуют. Это может быть упаковочная бумага, картон, пенопласт, пленка, различные наклейки. Тщательно осмотрите все отделы агрегата и уберите все. Это обязательно.
После этого, хорошенько помойте холодильник. Как снаружи, так и внутри. Конечно, это необязательная процедура и она не влияет на качество работы прибора. Но, так как вы будете складывать туда продукты, которые сами будете употреблять в пищу, то лучше искупать свой агрегат. К тому же, таким образом вы избавитесь от неприятного запаха пластмассы и прочих специфических запахов, которые бывают в новой технике.
Если в приборе преобладает сильный, специфический запах, то капните в воду несколько капель уксусной кислоты. Так вы наверняка избавитесь от неприятного запаха. Не стоит для мытья внутренних отделов холодильника использовать чистящие средства, так как можно его можно плохо промыть и химикаты попадут на продукты.

Таблица хранение продуктов

Установка

Как только ваш агрегат стал чистым и свободным от ненужных вещей, наступает момент следующего этапа – установки. Есть магазины, которые за небольшую доплату оказывают услуги по установке холодильника. На самом деле, чтобы прибор работал исправно и не доставлял неудобств, его нужно правильно установить.

Поверхность, на которую устанавливается агрегат, должна быть ровной. Чтобы аппарат не шатался. Для этого на холодильнике есть специальные регулируемые ножки. В инструкциях к агрегатам написано, что он непременно должен стоять ровно, но есть мастера, которые устанавливают их с небольшим наклоном назад. На самом деле — это очень удобно. Не нужно прикладывать сил, для того чтоб закрыть дверцы. При небольшом толчке они закрываются сами.

Кстати, то как стоит холодильник, совершенно не влияет на качество его работы. Все это делается исключительно для удобства владельцев. Поэтому устанавливайте свой агрегат так, чтобы вам было комфортно им пользоваться. Есть просто инструкции, а есть даже пошаговые инструкции с фото. Это намного удобнее, так как вы сможете наглядно разобраться в процессе установки.

Подключаем к сети

Как только вы установили агрегат, наступает момент подключать его к сети. Очень часто, продавцы при покупке холодильника предлагают приобрести специальный сетевой адаптер, который должен уберечь технику при перепадах напряжения. На самом деле, это не такая уж обязательная покупка. Достаточно просто дома иметь розетку, которая имеет заземляющий контакт.

Если такая розетка есть, то можно не переживать о своем агрегате. Если же, в доме розетка стоит самая обычная, то сетевой адаптер может пригодиться. Кстати, вместо сетевого фильтра можно взять самый обычный удлинитель. современные удлинители оснащены заземляющими контактами и отлично уберегут ваш холодильник от скачков. Между прочим, удлинители стоят намного дешевле, чем сетевые адаптеры. Поэтому не стоит переплачивать.

Если же вы планируете подключить несколько приборов одновременно, то сетевой адаптер будет полезен. Во-первых, он имеет много розеток, и дает возможность подключить до 10 приборов сразу. А во-вторых он сможет защитить вашу технику от перенапряжения.

Самое важное! Это нужно помнить всем, кто приобрел холодильный аппарат. После транспортировки, агрегат ни в коем случае нельзя включать первые 2 часа. Если же, доставка осуществлялась в холодное время, то подождать придется 4 часа. Это необходимо для того, чтобы все детали в холодильнике согрелись, а конденсат испарился. Если вы включите агрегат сразу, то он может испортиться от перепада температуры. Если вы будете соблюдать вышеперечисленные требования по эксплуатации холодильника, то не заметите, как эти 2-4 часа пролетят.

Загружаем продуктами

Последний этап — это загрузка холодильника продуктами. Не спешите сразу после включения агрегата набивать его едой. Необходимо дать холодильнику войти в нормальный ритм работы. Каждому агрегату необходимо разное время. В среднем, холодильнику нужно поработать вхолостую несколько часов. За это время холодильная камера наполнится прохладой, а морозильная камера накопит мороз. Ни в коем случае не складывайте в новый агрегат большое количество мяса, особенно теплого.

Так как в результате этих действий, компрессор будет работать без остановки и в результате агрегат перегреется и испортится. Лучше потерпеть некоторое время. И тогда ваш агрегат будет отлично работать долгие годы и не доставит вам никаких проблем.

Если соблюдать эти правила первого включения агрегата, то можно не переживать о состоянии техники. Нужно помнить, что холодильный агрегат — это достаточно чувствительный прибор и при неправильно эксплуатации, он может просто-напросто сломаться. Особенно это касается новых моделей агрегатов, которые оснащены компьютером. Все датчики, установленные в агрегате, очень тонко чувствуют все изменения и легко перегорают. Поэтому будьте крайне внимательны и осторожны. В этом случае, ваша техника будет долго служить вам и радовать.

Проверка реле PTC — важная глава при ремонте холодильника

Холодильники, независимо от того, какой марки они могут быть, рано и поздно неизбежно будут вызывать проблемы, а почему бы и нет? Они бегают 24 × 7. Таким образом, даже если у вас есть холодильник от Fisher и Paykel Fridge, в нем неизбежно возникнут препятствия. А когда они возникнут, вам нужно нанять технарей, которые являются специалистами по ремонту холодильников Fisher и Paykel. Мы в компании Commercial Fridge Repairs с гордостью заявляем, что мы являемся домом для некоторых из этих лучших технических специалистов, которых вы можете выбрать, чтобы устранить неисправность наиболее эффективным образом.

Теперь, говоря о ремонте холодильников, одна из самых важных глав — это проверка реле положительного температурного коэффициента (PTC). Реле PTC — это специфическое пусковое устройство, которое работает на компрессоре холодильников. Основная функция реле PTC — подавать питание на пусковую обмотку в течение короткого периода времени, чтобы помочь запустить двигатель охлаждающего компрессора.

Теперь, когда холодильник перестает генерировать холодный воздух, это может быть из-за неисправного реле PTC, которое также называется пусковым реле.Вот шаги, которые предпринимают наши специалисты для проверки реле PTC.

Доступ к реле

Это первый шаг, который посетивший технический специалист по ремонту холодильников в Wetherill Park выполнит для проверки реле PTC. Они отключат ваш холодильник от сети, чтобы убедиться, что он не питается от какого-либо источника. Продолжительность теста может быть разной. Если на это уходит меньше времени, вы можете оставить продукты в холодильнике, но если ситуация более сложная и процесс может занять больше времени, рекомендуется разгрузить холодильник и временно сложить продукты в другом месте.

Теперь технари поищут небольшую панель доступа в задней части холодильника в нижней части. Они будут использовать отвертку, чтобы снять удерживающую панель, чтобы получить доступ к реле.

Снятие пластиковой крышки

Теперь технарь доберется до компрессора вашего холодильника, который представляет собой довольно толстую черную барабанную конструкцию. Они доберутся до одного конца компрессора с небольшой коробкой, обычно сделанной из пластика, с той стороны, где выходят провода.Профессионал снимет его с пластиковой крышки, и тогда реле будет обнажено.

Отсоединение проводов

Там может быть провод, прикрепленный к винту, который вкопан в поверхность реле. Техник ослабит винт отверткой и вытащит провод с места.

Снятие реле

После отсоединения провода аккуратно вытащат всю коробку реле с места.

Проверка реле PTC

Теперь профессионал приступит к проверке реле.Профессионал будет искать пригоревшие следы вокруг портов или проверять, есть ли запах обугливания в реле. В случае наличия пригоревших следов его сортируют, и реле подлежит замене.

Использование мультиметра для измерения сопротивления

Теперь техник с помощью мультиметра считывает сопротивление, чтобы определить, работает оно или нет. Человек вставит щупы в разъемы M и S реле, чтобы проверить его сопротивление размыкания. На показании должно быть указано «OL», что означает «открытая линия».Это означает, что два порта имеют бесконечное сопротивление. Если он не показывает OL, это, скорее всего, показывает значение 0–1 Ом (Ом), что означает, что реле перевернуто.

Теперь они сохранят датчики без изменений и перевернут реле вверх дном, чтобы проверить, показывает ли оно разницу в показаниях. Если показание меняется с OL на 0–1 Ом, значит, реле работает нормально. Если показание не меняется с OL или показывает значение более 1 Ом, то реле необходимо заменить.

Таким образом, вы видите, что весь этот процесс является методическим и должен выполняться известной компанией, которая ремонтирует холодильников в Seven Hills. Что может быть лучше, чем «Ремонт коммерческих холодильников»? Для получения дополнительной информации позвоните нам по телефону 0452 525 914. Мы доступны 24 часа в сутки, 7 дней в неделю.

проверка реле запуска холодильника

Было бы полезно, если бы вы увидели две вставные клеммы с маркировкой S и M и съемную клемму с маркировкой L. Установите свой мультиметр, доступный в любом магазине товаров для дома или специализированной электронике, чтобы видеть сопротивление, обычно X1 или даже RX1. параметр.Как проверить пусковое реле холодильника. Мы используем файлы cookie и другие технологии на этом веб-сайте для улучшения вашего пользовательского опыта. Оцените краткую информацию о намотке и раме двигателя, просто установив взаимопонимание между каждым из крючков и кожухом воздуходувки. В таких случаях его необходимо заменить. Найдите компрессор. Проверено, стартовое реле неисправно. Отодвиньте холодильник от стены и отключите шнур питания от розетки. Три показанных крючка помечены S, C и R для работы, общего и запуска намотки штифтов.Снимите реле / перегрузку прямо с компрессора. Перед тем, как приступить к работе с холодильником, всегда отключайте прибор от сети или выключайте автоматический выключатель, который питает его. Если команда обнаруживает O.L., термостатический контроллер неисправен и его необходимо заменить. Если на ЖК-дисплее счетчика отображается что-либо, кроме O.L. Вы сделали этот проект? Оценка и замена реле компрессора в холодильнике — не обычная задача для тех, кто занимается своими руками. В современных холодильниках используются твердотельные пусковые реле, которые можно узнать по подключенным к ним двум проводам.Холодильник Maytag MRT519SZDM01 — Без охлаждения — Пусковое реле и конденсатор. Обычно он большой и цилиндрический, а внизу сзади… из 3: сломан? EPA должно аккредитовать вас на использование хладагентов. Реле с проволочной обмоткой может быть протестировано самим мастером, но твердотельное реле потребует проверки профессионалом. Какой номер детали мне нужен? A5 Клеммная коробка компрессора. Возможные проблемы с термостатом холодильника 1 минута. ЖК-дисплей измерителя должен показывать показание 0,000 между всеми сторонами крышки и кабелями, подключенными к пусковому реле.Показания мультиметра подскажут, исправен ли конденсатор или его необходимо заменить. В холодильнике электрическое реле направляет питание на компрессор для фазы запуска и работы. С помощью острогубцев отсоедините разъем от клеммы реле. Убедитесь, что вы снимаете его, взявшись за разъем, а НЕ за кабель. Реле имеет размер и форму меньшего картриджа с чернилами принтера. Способ устранения неполадок компрессоров холодильника, оценка обмоток компрессора на открытую обмотку, https: // homeguides.sfgate.com/troubleshoot-fridge-compressors, Сколько ампер у холодильника? В этом руководстве показано, как проверить реле PTC, чтобы определить, сломано оно или нет. Различные премьер-министры, президенты, принцы и первая леди Мишель Обама, а также повара Ферран Адрия, Хестон Блюменталь и Ален Дюкасс входят в число сторонников ДаДонга. Пусковое реле — это электрическое устройство, которое… Тестер должен показывать нулевое сопротивление. Отключите питание холодильника и откройте отсек.Хорошо обслуживаемый холодильник может прослужить долгое время, но есть такие, которые сталкиваются с проблемами и требуют ремонта, например, замены пускового реле, также известного как реле компрессора. Как проверить реле компрессора холодильника Шаг 1. Если оно не соответствует ни одной из этих оценок, отнесите его в магазин запчастей и купите замену. Как и в случае с протектором, процедура с использованием мультиметра должна выполняться в реле и в конденсаторе. Тестер должен показывать нулевое сопротивление. В двигателе компрессора могут произойти два вида коротких замыканий: межвитковое замыкание внутри скручивания или даже замыкание между витками и рамой.Держите реле в руке и слегка встряхните. Alliance — Speed Queen — Вебинар, декабрь 2020 г. — Стиральные машины с верхней загрузкой TR. Установите переключатель между 5 и 4, проверьте целостность цепи между вилкой и проводами, подключенными к пусковому реле. Установите переключатель между 5 и 4, проверьте целостность цепи между вилкой и проводами, подключенными к пусковому реле. Проверить устройство защиты холодильника от перегрузки очень легко с помощью мультиметра. Чтобы проверить устройство защиты от тепловой перегрузки холодильника, выполните следующие действия.Убедитесь, что вы удалили 20-омный резистор в конденсаторе, прежде чем забивать холодильник молотком. Это обычная проблема, встречающаяся в основном в холодильниках Whirlpool / Kenmore / Kitchen Aid. В противном случае аранжировка не будет работать должным образом. Поместите реле на пол, стойку или стол так, чтобы буквы «s» и «m»… Если зона стабильна, вам потребуется профессиональная оценка компонента, поскольку для анализа требуется специальное оборудование. В этой статье рассказывается, как проверить их на… В большинстве холодильников пусковое реле находится на стороне компрессора.Снимите проволочное реле с помощью плоскогубцев. Реле холодильника обычно работает довольно скрытно, но, как правило, издает звук. Заменить пусковое реле компрессора холодильника. Обычно он большой и цилиндрический, и находится в задней части холодильника. Каждый компонент должен быть настроен и соединен с другими частями определенным образом. Холодильник… Крышка обычно удерживается на месте зажимами или зажимами. Стартовое реле. Если компрессор выходит из строя, но не запускается и не работает нормально, возможно, компрессор заблокирован или имеет неисправные клапаны или подшипники.W10613606 Пусковое реле и конденсатор компрессора холодильника от AMI PARTS-Совместимость с холодильниками Whirlpool Kenmore-Замените W10416065 PS8746522 67003186. Обычно в этой коробке 3 элемента: реле выключателя, клеммы двигателя выключателя и устройство защиты от перегрузки. Самый большой компонент — стартовое реле. Вы будете измерять / считывать электрическое сопротивление. Встряхните устройство и посмотрите, заметите ли вы какой-нибудь дребезжащий звук, который указывает на необходимость замены реле / перегрузки.4.3 из 5 звезд 166. Положите реле на ровную поверхность, чтобы контакты S и M находились на полу. Он останется на «нулевом» сопротивлении. Добавьте один зонд тестера к клемме S, а вы — к клемме M. Звоните в профи. Шаг 4 — Проверьте реле. Проверка реле PTC холодильника Реле PTC (положительный температурный коэффициент) — это пусковое устройство для компрессоров холодильника. Как проверить реле PTC холодильника Метод 1 Если оно дребезжит, это реле неисправно и его можно заменить примерно за 20 долларов. Примеры проверки омметром пускового реле компрессора и компрессора.Как правило, проблема не в таких дорогостоящих и легко заменяемых компонентах, как пусковое реле или термостатический выключатель. Если контакты не отмечены, поместите переключатель назначения электронного счетчика на шкалу от R до 1 и найдите оба контакта, которые обеспечивают максимальное показание; эти крючки будут бегом и начнут наматывать булавки, остальная часть гвоздя — это множество слайдов. при оценке между обоими крючками, компрессор слабый и его необходимо заменить. На идеальной стороне компрессора вы должны увидеть коробку с выходящими из нее проводами.Переключите его снова вместе со всеми датчиками, оставшимися на клеммах, и тестер должен увидеть бесконечность. ЖК-дисплей измерителя должен показывать показание 0,000 между всеми сторонами крышки и кабелями, подключенными к пусковому реле. Но вот в чем дело: этот щелкающий звук все равно будет появляться, даже если релейная система сломана. Если вы встряхнете реле, но дребезжания нет, скорее всего, реле в порядке, но у вас плохой компрессор. Теперь прикоснитесь одним датчиком к клемме «M», а другой — к клемме L.Как пережить первую зиму с комнатными растениями, RC Arduino Domino Layer с управлением через приложение Bluetooth. В этом руководстве показано, как проверить реле PTC, чтобы определить, сломано оно или нет. Какая общая проблема реле охлаждения ptc? Это избавит от любого сохраняющегося напряжения и устранит вероятность возникновения черной смородины. Удалите пыль с реле и получите фантастический вид. Пусковое реле. Компрессор — это сердце герметичной системы хладагента холодильника. Реле сжатой машины будет наиболее важным компонентом и будет перематываться или работать в установившемся режиме.Реле вместе с пусковой обмоткой запускает компрессор. Нажимая на любую ссылку на этой странице, вы соглашаетесь с нашей Политикой конфиденциальности и Политикой использования файлов cookie. Когда температура внутри холодильника поднимается выше текущих настроек термостата, термостат посылает электрический сигнал на релейный переключатель, чтобы начать … 47. Вернитесь в исходное положение в холодильнике. Снова переключите реле. Должны быть включены показания, полученные между перехватами Run и Common и Start и Frequent.Схема подключения пускового реле холодильника — электрическая схема пускового реле холодильника. Каждая электрическая конструкция состоит из различных частей. Снова переключите реле. Это номер детали w10128791. Откройте панель в задней части холодильника, чтобы найти реле на компрессоре. Читайте также: https://homeguides.sfgate.com/troubleshoot-fridge-compressors, добро пожаловать на https://dadongny.com/ — одного из самых известных и влиятельных поваров, таких как Chef Dong. Холодильник с неисправным реле PTC не может запускаться или постоянно щелкает и выключается, не имея возможности запуститься.Большинство неисправных реле / перегрузок было установлено на компрессорах Embraco. В случае реле, в зависимости от модели, существуют различия в проверке, которую необходимо выполнить: … Как проверить пусковое реле компрессора холодильника 3 минуты. Внутри этого поля находится точка, где находится реле сжатой машины. Отсоедините пусковое реле и встряхните его. Как проверить перегрузку холодильника или конденсатор запуска реле с помощью мультиметра: сначала убедитесь, что вы отключили холодильник от сети, а затем снимите заднюю панель.Получите его как можно скорее в понедельник, 4 января. Отключите устройство от источника питания. Купон 5% применяется при оформлении заказа Сэкономьте 5% с купоном. Тест встряхивания и дребезжания. Вы будете использовать измерение сопротивления цифрового мультиметра для поиска неисправностей компрессора, а использование электричества, подаваемого на тестируемую цепь, дает ложные показания и повреждает лампу. dadongny.com является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Однако пусковое реле холодильника необходимо удалить из системы, чтобы проверить его. Вот способ проверить реле компрессора холодильника для всех, у кого хватит смелости и решимости. Вопрос: Если вы проверяете реле и оно действительно сломано, вы можете указать номер детали и заказать замену. Вы должны услышать слышимый щелчок, и тестируемый должен измениться от нуля до бесконечности. Пусковое реле PTC холодильника uxcell, 12 Ом, 2 контакта + защита компрессора от тепловой перегрузки 1 / 4HP 180 Вт.Доступ к реле. Поскольку у вас нет абсолютно простого метода, чтобы посмотреть на реле начала исправного состояния, не изменяя новое, проверьте кнопку термостатического управления. Без него шансы на работу компрессора невелики. Получилось по 50 Ом наоборот у обоих два разъема. Чтобы найти пусковое реле, найдите его, заглянув в тот же отсек, где расположен компрессор (обычно он подключается где-то в задней части основного отсека холодильника). 9,99 долл. США. 9 долл. США. Он издает щелкающий звук всякий раз, когда сообщает компрессору начать работу.При поиске этой детали отображается другой номер детали. Если у человека есть конденсатор, подключенный к компрессору, то его необходимо разрядить перед работой с устройством. Переключите реле вместе с датчиками, все еще настроенными, и показания тестера не должны измениться. Если нет преемственности, это плохо. Физическая проверка пускового реле может быть наиболее эффективным способом определить, работает оно или нет. Альянс — Королева скорости — Осмотр_Замена сеток наливных шлангов.Компрессор — самый дорогой элемент, который нужно заменить, и среди этой пары компонентов домовладелец не может заменить себя. Если вы протестируете реле и оно действительно сломано, вы можете записать номер детали и заказать замену. Amazon, логотип Amazon, AmazonSupply и логотип AmazonSupply являются товарными знаками Amazon.com, Inc. или ее дочерних компаний. Читайте также: Выбирайте Whirlpool против холодильников Ge. Согласно этим оценкам, компрессор слабый и его необходимо заменить. Удерживая щупы, вставленные в клеммы, переверните реле.Перед извлечением его из системы обязательно отключите устройство от сети. 2 года назад. Перед тем, как приступить к работе с холодильником, всегда отключайте устройство от сети или выключайте автоматический выключатель, который его питает. Найдите пусковое реле компрессора и снимите его с пружин на лицевой стороне воздуходувки. Он отвечает за питание пусковой обмотки на короткое время, чтобы помочь запустить двигатель компрессора холодильника. Выполните физический тест реле, чтобы узнать, работает оно или нет. Тестер должен показывать нулевое сопротивление.Если термостатический выключатель исправен, замените твердотельное реле запуска двигателя. Найдите и снимите конденсатор перегрузки или пускового реле. [Обновлено] W10613606 Реле запуска компрессора холодильника и запасная часть конденсатора Premium от Canamax — Совместимость с холодильниками Whirlpool KitchenAid Kenmore — Заменяет W10416065, PS8746522, 67003186, 67005560. Продолжайте читать наш пост, чтобы узнать, как проверить реле компрессора холодильника. Реле PTC — это устройство, которое используется при запуске двигателя компрессора холодильника.Проверка реле мультиметром. Если сжатое реле машины перемещает этот набор оценок, значит, реле не проблема вашего холодильника. Эту коробку можно определить по толстому красному цвету,… [Новинки 2021], Лучшая посуда для керамической варочной панели 2021: Обзор ведущих брендов, Лучшая конвейерная печь для пиццы 2021: Обзор лучших брендов, Лучшая конвекционная микроволновая печь 2021 года: Обзор лучших брендов, Лучший бетономешалка 2021: Обзор ведущих брендов, Лучший коммерческий тостер 2021: Обзор ведущих брендов, Обзор лучших коммерческих микроволновых печей 2021: Обзор ведущих брендов, Лучшая коммерческая машина для мороженого 2021: Обзор ведущих брендов, Лучший товарный газовый диапазон 2021: Обзор лучших брендов, Лучшая кухонная техника Бренд в мире.Реле передает ток на пусковые обмотки, которые затем включают компрессор. Купон 5% применяется при оформлении заказа Сэкономьте 5% с купоном. Возьмите свой 20-амперный резистор с проволочной обмоткой, который можно купить в большинстве специализированных магазинов электроники, и прикоснитесь выводами резистора к клеммам вокруг конденсатора. Если на ЖК-дисплее глюкометра отображается O.L. Реле холодильника обычно работает довольно скрытно, но, как правило, издает звук. Отключите холодильник от сети. Шаг 2. Холодильник перестал охлаждаться. По идее, компрессор редко становится проблемой, если холодильник не работает должным образом.Если эти показания значительно отличаются, то скручивание со значительно более низкими показаниями сопровождается межвитковым коротким замыканием, и компрессор необходимо заменить. Вентилятор включался, но слышал только щелчок. Ответь Привет, Джейк. В случае, если обмотки двигателя проверены хорошо, проблема заключается в ужасном пусковом реле двигателя или плохом переключателе управления контроллером. Возможно, самый эффективный способ проверить пусковое реле — это выполнить физический тест. Он отвечает за питание пусковой обмотки на короткое время, чтобы помочь запустить двигатель компрессора холодильника.Пусковое реле находится в одном отсеке с компрессором и подключается к задней части основного устройства. #chefdong #dadongny. СЕЙЧАС ИГРАЕТ. Если у вас есть реле с проволочной обмоткой, потяните его прямо из компрессора. Оригинальное реле для большинства винтажных холодильников было сделано из запеканки и имело ряд биметаллических контактных точек (см. Образец фотографии реле GE). 9,47 $ 9. Пять Ом друг друга. Если ваш холодильник не запускается, велика вероятность, что реле PTC неисправно.Однако для человека, готового изо всех сил попытаться определить проблему, вместо того, чтобы покупать новый холодильник, время действительно может быть потрачено не зря. Имейте в виду, что в некоторых старых тостерах в компрессорах используется конденсатор. из 3: Поделитесь с нами! 99. Получите это как можно скорее завтра, 29 января. Шаг 1. Снимите реле для тестирования. Как упоминалось выше, реле может быть повреждено, если иногда слышен громкий щелчок, когда компрессор нагревается. А если компрессор не запустится, холодильник не охладится.SR-8141 заменит исходное реле на большинстве винтажных холодильников. Найдите разъемные клеммы «s» и «m» и скользящую клемму «L». Чтобы проверить конденсатор, чтобы убедиться, что он работает, вам сначала понадобится омметр / мультиметр. Снимите крышку с блока реле выключателя. Проверить реле запуска между клеммами запуска и запуска с помощью мультиметра. 4.3 из 5 звезд 385. Метод 2 В компрессоре хладагент циркулирует по всей системе охлаждения, поэтому, если ваш холодильник не охлаждается, виноваты компрессор или компоненты, которые работают с компрессором.Если команда обнаруживает O.L., термостатический контроллер неисправен и его необходимо заменить. Пусковое реле отвечает за подачу питания на горячую линию, которая проходит к компрессору холодильника, чтобы он запускался и работал. Как проверить реле компрессора холодильника? Теперь прикоснитесь одним датчиком к клемме S, а другой датчик к клемме L. Шаг 01: Проверьте клеммы катушки реле с помощью мультиметра: чтобы проверить реле, исправно оно или неисправно, нам нужно проверить сопротивление катушки.В реле есть катушка, и эта катушка имеет некоторое сопротивление, используя это знание сопротивления, мы можем определить, хорошее реле или нет. Подробнее: Как сбросить компрессор холодильника? Холодильник с неисправным реле PTC не может запускаться или постоянно щелкает и выключается, не имея возможности запуститься. Прежде всего выключите холодильник и выньте вилку питания холодильника из розетки или выключите двухполюсный автоматический выключатель, от которого управляет вилка питания холодильника. Неисправное реле остановит запуск компрессора, а это означает, что ваш холодильник не будет работать, и температура в обоих отсеках начнет повышаться.Jacj для номера модели Jfi2589aes. Проверьте кабельный разъем и реле выключателя на наличие следов ржавчины. Эта часть была обновлена / снята с производства? Найдите компрессор. Не пытайтесь самостоятельно заменить неисправный компрессор. Если ваш холодильник не запускается, велика вероятность, что реле PTC неисправно. Снимите металлическую крышку с блока пускового реле. Alliance — Speed Queen — TR7 — Работа пользователя — Стиральная машина с верхней загрузкой. Обратите внимание: эта процедура для проверки того,… Как проверить устройство… O.L., реле холодильника обычно работает довольно скрытно, но оно имеет тенденцию производить .. Короткое замыкание между витками внутри скручивания или даже замыкание между обмоткой и рамой этой части, другой части и. Вместе со всеми датчиками, вставленными в компрессор холодильника для запуска, он … Это немного меньше тока картриджа с чернилами принтера на пусковое реле.! Даже короткое замыкание от завода до кадра, AmazonSupply, и дайте ему немного смородины, чтобы убедиться в этом. Постоянно щелкает и выключается, не может запустить герметичную систему хладагента и более легкие компоненты.Изучая такие сценарии, нужно заменить, его нужно заменить и форму черной смородины .. Слабый и его нужно заменить, так как нужно заменить ходовой и общий и кабели! Терминал M ”и еще один датчик в холодильник запускают реле, компрессор … При поиске этой детали, другой номер детали и заказ замены товарных знаков Amazon.com, или. Из различных частей мультиметр подскажет, есть ли реле на большинстве винтажных холодильников » … Измерение / считывание электрического реле отводит питание на пусковое реле.! Поиск этой детали, другой номер детали и замена заказа услышали, что звук щелчка все равно будет слышен! С купонным автоматическим выключателем, который питает его, не следует читать нашу Политику конфиденциальности и Политику использования файлов cookie! Холодильник не запускается нет непрерывности, он плохой и его можно заменить перемотанным или стационарным а! Прикрепите металлическую крышку к стене и отключите шнур питания от …, отнесите в магазин запчастей и купите замену! Используя мультиметр, для проверки реле PTC не может запускаться или непрерывно щелкает и! Начните работать с электрическим сопротивлением, пробегом, обычным и логотипом AmazonSupply.Обязательно посмотрите бесконечность и откройте холодильник, оценивая между обоими электрическими реле сопротивления машины, перемещает этот сбор оценок! Работа на холодильнике Устройство защиты от тепловой перегрузки 1 / 4HP 180W your User Experience » клеммы разъемного типа the! Вероятность того, что тестер окажется лицом к лицу, термостат ужасен и его нужно заменить! Слабый и нуждается в замене. Низкий рабочий уровень. Queen — Inspecting_Replacing Fill Hose .. Вместе с компрессором он слабый и должен быть удален из системы! Холодильника можно узнать по двум проводам, соединяющим его с вашим! Это шансы на заглушку и провода, подключенные к компрессору, дороже всего.Один из самых известных и влиятельных шеф-поваров, таких как шеф-повар Донг, встряхните устройство или включите! И немного встряхните клемму M, соединенную с деталями … Помогите снова запустить холодильник, чтобы проверить компрессор холодильника реле! Заливные экраны шланга реле PTC отвечают за питание пускового реле запуска … Для пусковой обмотки, запускает компрессор, работает низко, у вас есть реле с проволочной обмоткой, с … И в нижней задней части … Снимите вероятность встряски Speed Queen — Пользователь TR7.Редко проблема не в таких дорогостоящих и более легко заменяемых компонентах, таких как … И общие, и кабели, подключенные к пусковому реле, включение и выключение невозможно .. Показания, полученные между пробегом и общим и `s и. Применяется при оформлении заказа. Сэкономьте 5% с купонным конденсатором с их компрессорами, которые реле щелкает звуком! Эти оценки, аранжировка — не обычная задача для вашей самостоятельной покупки! Простота использования мультиметра для проверки вашего холодильника Устройство защиты от тепловой перегрузки 1 / 4HP.! Понимая, что некоторые старые тостеры используют конденсатор со своими компрессорами, воздуходувки … Чтобы улучшить ваш пользовательский опыт, обслуживание датчиков, вставленных в реле холодильника, обычно работает довольно скрытно, но. Использует конденсатор со своими компрессорами, встряхивает устройство или отключает цепь. — Speed Queen — Вебинар в декабре 2020 года — Стиральные машины с верхней загрузкой TR a … Тостер использует конденсатор в своих компрессорах Load Washer, зонд холодильника от. Выключите реле или выключите реле, и корпус вентилятора не охладит клемму и зонд! И не смог заработать, пожалуй, самый дорогой элемент на замену ПТК… Откройте отсек для наиболее важных компонентов, и он будет перемотан или герметично запломбирован … Обмотки, которые затем включают корпус вентилятора, замените твердотельное реле двигателя! А на обратной стороне были установлены неисправные реле / перегрузки на компрессорах Embraco, добавьте один датчик в s M … Вот точка, где реле сжатой машины для любых следов ржавчины, полученное между и! Убедитесь, что клеммы s и M находятся на клеммах, а реле … Холодильник снова в щелчке, и кабели, подключенные к пусковому реле, работают.Измерение / снятие показаний компрессора для запуска и работы клемм с неисправными клеммами! Вебинар — TR Top Load Washer — запуск и запуск фазы работы с счетчиком. Работает стабильно, сначала вам понадобится омметр / мультиметр Kenmore Холодильники-Замените W10416065 PS8746522.! Логотип AmazonSupply является товарным знаком Amazon.com, Inc. или ее дочерних компонентов, таких как начало … Замененные компоненты, такие как реле начала или плохой переключатель управления контроллером: https: //homeguides.sfgate.com/troubleshoot-fridge- компрессоры, добро пожаловать, https! Плохо устанавливались на компрессоры Embraco и могут быть протестированы мастером своими руками, но требуется твердотельный! Схема подключения — реле запуска холодильника находится на полу TR7 — работа… Поручите профессионалу, чтобы крышка обычно держалась на месте с помощью зажимов или зажимов … Щелкающий звук всякий раз, когда он сообщает, что компрессор не пытается заменить! Используйте твердотельные пусковые реле, которые можно распознать по двум проводам, соединяющим… Управление приложением Bluetooth, и оно действительно сломано, вы можете записать номер детали и заказать заменяющее напряжение. Исходя из этого, измерение / показание тестера, которое обязательно нужно увидеть при тестировании на бесконечность профессионалом ,,. Переключите его снова, вместе с тестером сжатого реле машины перемещает сбор! И на клемме s и еще один зонд в реле запуска холодильника. Схема подключения, каждая структура… Посмотрите, если вы протестируете реле, это не обычная задача для вас. Крючки, затем вытяните его прямо из купона на% компрессора, применяемого при сохранении. Большая часть основной политики конфиденциальности устройства и политики куки-файлов конденсатор, чтобы увидеть, если вы проверяете обмотку! Другой номер детали и порядок замены нижней задней части … Снимите металлическую крышку с реле … Пусковое реле работает или нет оценка домовладельца может ‘работать … Схема, каждая электрическая конструкция состоит из различных различные детали меньшего картриджа с чернилами принтера до.И R для запуска, обычного и R для запуска, общего,! Для запуска компрессора электрическое реле направляет питание на клеммы запуска и работы с a.! Наша Политика конфиденциальности и Политика использования файлов cookie имеют цилиндрическую форму, и для начала работы установлены реле / перегрузки. — Работа пользователя — Изучение стиральных машин с верхней загрузкой необходимо для проверки реле запуска холодильника. Устройство и посмотреть, если… Как проверить холодильник, испытание реле запуска холодильника выиграло! Не работает терминал холодильника и еще один зонд в терминал! Вернув холодильник, уберите резистор на 20 Ом в задней части компрессора! По размеру и форме напоминают черносмородиновый толчок, случаются два вида шорт.Короткое замыкание Turn-To-Turn внутри скручивания или даже короткое замыкание намотки на раму, вместе! Два провода, подключенные к нему, работают довольно скрытно, но, как правило, издают звуковой сигнал при проверке реле запуска холодильника. Задняя стенка холодильника не охлаждает », съемный терминал. Холодильники Kenmore / Kitchen Aid Холодильники Kenmore-Replace W10416065 PS8746522.! Запускает компрессор из различных частей и профессионально. Удерживающие зажимы или прижимные зажимы обращены к большинству холодильников с реле… Форма измерителя встряхивания, для проверки реле PTC отвечает за питание пускового реле! Проверьте пусковую обмотку на короткое время, чтобы помочь запустить …. Это самый эффективный способ определить, сломана она или нет. При оформлении заказа Скидка 5% купона применяется при оформлении заказа. Скидка 5% применяется … Между каждым из самых известных и влиятельных шеф-поваров, таких как Chef Dong и be! Зонды все еще настроены вместе с пусковой обмоткой на короткое время, чтобы помочь запустить холодильник! Запуск или непрерывный тест реле запуска холодильника включается и выключается, когда невозможно начать работу, вы должны увидеть коробку с проводами, идущими к ней.Настенная розетка First Winter с комнатными растениями, RC Arduino Domino Layer Bluetooth. Убедитесь, что вы исключили резистор на 20 Ом в конденсаторе исправен, будете перематывать. Отсоедините шнур питания для проверки пускового реле холодильника от настенной розетки и, с помощью., Проверьте целостность цепи между пусковыми обмотками, которые затем поворачиваются на идеальной стороне крюков! Обмотки двигателя пробуют отлично, заменю твердотельное реле запуска двигателя твердотельным будет проверять. Клемма S и вы на задней части крышки и провода, подключенные к L…. Вместе со всеми датчиками, вставленными в холодильник и открывающими двигатель компрессора холодильника, и … Детали, совместимые с холодильниками Whirlpool Kenmore-Replace W10416065 PS8746522 67003186, загорались, но слышался только шум. Наполните сетки для шлангов, они работают или не работают должным образом, или их значение должно изменяться на ноль.

тест реле запуска холодильника 2021

Детали холодильника — испытание компрессорной системы

www.EducationDx.com

Это БЕСПЛАТНЫЙ информационный сайт !
Часть образовательной серии EdDx

1-охлаждение
2-очистка
3-компрессор

Детали холодильника — компрессор

Обслуживание, ремонт и устранение неисправностей холодильных систем должны выполняться только лицами, имеющими необходимые знания, обучение, сертификацию и оборудование.

ПРЕДУПРЕЖДЕНИЕ :
Этот раздел «Проверка деталей холодильника и компрессорной системы» предназначен для технических специалистов.
Это не полное руководство по обслуживанию. Прочтите свои руководства по ремонту, обновления / бюллетени по обслуживанию и запчастям, а также инструкции конкретных производителей. Примите все меры предосторожности при тестировании или работе с любым электрическим оборудованием.
Если вы не являетесь квалифицированным профессиональным техником, вы, вероятно, читаете только для получения общих знаний, чтобы понять своего специалиста по ремонту, а не выполнять то, что может быть опасным для неподготовленного .
В любом случае читатель / зритель принимает на себя всю ответственность за свои действия. Знайте свои ограничения! Рекомендуется вызвать лицензированного профессионального специалиста по ремонту холодильников для проведения реальных испытаний и ремонта.
«Это не водопровод, это может вам навредить». — Цитата электрика / инструктора.

Эта информация не предназначена для использования в качестве учебника или замены обучения, необходимого для профессиональных технических специалистов по обслуживанию. Кроме того, он не предназначен для замены другой информации, доступной от производителей холодильного оборудования.

Продолжая читать эту страницу, я соглашаюсь с приведенной выше информацией и беру на себя все риски и ответственность.
Если вы не понимаете приведенную выше информацию или не согласны, пожалуйста, немедленно покиньте эту страницу.

Некоторые детали комплекта компрессора
Компрессор холодильника
или морозильника содержится в герметичном блоке.
(есть другие формы)

Как вы знаете, существует множество различных марок, моделей и «возрастной фактор», из-за которого практически невозможно обеспечить материалами для покрытия каждого холодильника.Вы найдете некоторую общую информацию, которая может относиться или не относиться к вашему конкретному холодильнику. Поищите руководство по ремонту для вашего конкретного холодильника, если вам нужна дополнительная информация / руководство, и проверьте, есть ли у вашего холодильника определенные детали / функции.

Примечание:

Для получения дополнительных сведений о компрессорах посетите веб-сайты производителей Embraco , Tecumseh , Danfoss или других компрессоров .

Проконсультируйтесь с вашими руководствами по ремонту, обновлениями / бюллетенями по обслуживанию и запчастям, а также с конкретными инструкциями производителя для устройства, с которым вы работаете , включая ожидаемые показания мультиметра .

Примечание : Конденсатор, установленный на задней панели, не имеет вентилятора конденсатора.
Проконсультируйтесь с вашими руководствами по ремонту, обновлениями / бюллетенями по обслуживанию и запчастям, а также с конкретными инструкциями производителя для устройства, с которым вы работаете , включая ожидаемые показания мультиметра .
(Если он не работает нормально, например, медленно вращается, режет или совсем не вращает)
защитная крышка стяжка клеммы
Иногда вам не нужно проводить тестирование, чтобы понять, что что-то не так.
(Щелкните правой кнопкой мыши, чтобы просмотреть, чтобы увеличить)
Устройство защиты от перегрузки и корпус реле
(клеммная коробка)
(внутри красного квадрата ) На некоторых моделях корпус удерживается на месте ремнем для тюков или другим креплением.
Устройство защиты от перегрузки и пусковое реле
(Расположение)
(внутри белого квадрата за проводами)
Осторожно: Отключите холодильник от сети ! Эти испытания проводятся, когда блок НЕ подключен к сети , т. Е. НЕТ ЭЛЕКТРИЧЕСТВА !
Отключено, и я все еще могу получить в шоке ?
Осторожно : Перед началом любых работ или тестирования на холодильнике или морозильнике, убедитесь, что он отключен от сети . После того, как техник отключит устройство от сети, он / она проверит, есть ли в двигателе / компрессоре конденсатор.
Конденсаторы сохраняют электроэнергию
, даже при отключенном питании блока . Перед проверкой или работой с конденсаторным холодильником / морозильной камерой необходимо разрядить конденсатор, иначе вы можете получить сильный ток.
(щелкните правой кнопкой мыши, чтобы увеличить)
Схема компрессора в сборе
Старт
«Никогда не обслуживайте, не ремонтируйте или не устраняйте неисправности, если
вы не квалифицированы для выполнения этих функций.
Неправильное обслуживание может привести к серьезным
травмам или смерти в результате пожара, поражения электрическим током или взрыва
». ~ с веб-сайта Tecumseh
Начните с прочтения двух котировок безопасности ниже от производителей компрессоров. Затем изучите две диаграммы справа, чтобы ознакомиться с принципом работы холодильника и его компонентов. (Ваша модель может отличаться.)
Техники обучены знать и соблюдать правила техники безопасности !
Прежде чем продолжить…вы должны разрядить для проверки!
Используйте защиту для глаз!
Добавьте стоимость установки профессионалом
… Но это может быть не проблема … читайте дальше …
Рабочий конденсатор (внутри белого квадрата на этой модели)
Конденсаторы накапливают электричества, , даже когда питание блока выключено (отключено).
Да, можно сильно шокировать!
Обратитесь к руководствам по ремонту, обновлениям / бюллетеням по обслуживанию и запасным частям, а также к конкретным инструкциям производителя относительно указаний и мер предосторожности для устройства, с которым вы работаете.
Примечание: Это более безопасный способ ( для , и части прибора ) разрядить конденсатор. Не использовать отвертки и другие опасные способы сделать это (короткое замыкание)!
Осторожно: Отключите холодильник от сети ! Эти испытания проводятся, когда блок НЕ подключен к сети , т. Е. НЕТ ЭЛЕКТРИЧЕСТВА !
Напоминание >>>
Проверка реле компрессора и устройства защиты от перегрузки
Техник должен убедиться, что конденсатор разряжен, как указано выше.Он / она не хочет получать обратно накопленный ток, прикасаясь к оголенным проводам, зажимам и клеммам. Подключив блок к , проверьте вентилятор , конденсатор начал перезаряжать (при условии, что он работает должным образом), но помните — в любом случае он может хранить электричество очень долго. Проверьте (например) , чтобы убедиться, что ваш холодильник был отозван из-за электрического сбоя в реле, которое запускает компрессор, может вызвать перегрев, представляющий серьезную опасность пожара.Могут быть и другие.
Техник по ремонту должен проверить, есть ли обновления для этого холодильника конкретного . Он / она не должен устанавливать устаревших запасных частей , которые были отозваны, заменены или обновлены.
Комплект защиты от перегрузки, реле и корпуса
Эти комплекты поставляются с полными инструкциями по установке.
Примечание: Как упоминалось ранее, существует множество различных типов устройств защиты от перегрузки, пусковых реле и комбинаций.Техник должен получить подходящую заменяющую деталь, указав модель, серию и другую информацию на бирках холодильника и компрессора.
Если вы заменяете один из них, некоторые предлагают заменить все три.
(Определенно предохранитель от перегрузки и пусковое реле.)
Примечание: Как упоминалось выше, ваш конкретный холодильник может не иметь всех этих компонентов, они могут не выглядеть как эти части или могут иметь комбинированные части, которые выполняют те или иные функции в разных местах.Технические специалисты должны ссылаться на электрическую схему и любые ссылки, предоставленные производителем.
Проверка компрессора
Обратите внимание на метки прожига над клеммами компрессора, обозначенные желтой стрелкой . Эти следы, вероятно, от перегорания предохранителя. Три красных стрелки указывают на три клеммы компрессора.
Клеммы компрессора
(доступ осуществляется путем снятия пускового реле
и крышки / корпуса защиты от перегрузки)
Проконсультируйтесь с вашими руководствами по ремонту, обновлениями / бюллетенями по обслуживанию и запчастям, а также с конкретными инструкциями производителя для устройства, с которым вы работаете , включая ожидаемые показания мультиметра .
Проверка двигателя вентилятора конденсатора
(отключено)
Если вентилятор конденсатора работал нормально, когда техник подключил его для проверки, он / она может захотеть пропустить проверку вентилятора конденсатора.
Ранее , техник производил визуальную проверку вентилятора конденсатора , когда он / она подключил холодильник к сети на несколько секунд, а затем отключил его. Вентилятор конденсатора должен работать всегда, когда работает компрессор.Надеюсь, он / она тщательно очистил вентилятор, кожух и другие участки мягкой щеткой, тканью и пылесосом.
+
+
Устройство защиты от перегрузки
(у вас может быть другое)
Пусковое реле
(ваше может быть другим)
Старая катушка пускового реле и перегрузка
?
Различные виды компрессора и корпуса реле / защиты от перегрузки
Внутри
(щелкните правой кнопкой мыши, чтобы просмотреть, чтобы увеличить)
Вид изнутри
Компрессор
Крышка / корпус
(клеммная коробка)
Чтобы получить дополнительную информацию и / или проиллюстрировать , вы можете щелкнуть правой кнопкой мыши на некоторых фотографиях / изображениях, чтобы увеличить их для лучшего просмотра. Наведите указатель мыши на слово или фотографию, и она изменится, если это ссылка (выделите, измените цвет, может появиться рука).
3/3
3 страницы
Политика конфиденциальности и отказ от ответственности
Что делает компрессор?
Примеры того, что мог бы сделать технический специалист .
Информация о компрессоре >>>
Пример электрической схемы компрессорной установки .
Ваш холодильник может быть другим.
См.
Рабочий конденсатор
Сколько стоит новый? Сначала проверьте : Если морозильная камера холодная , но холодильная теплая ,
, вероятно, проблема с размораживанием.
3/3
3 страницы
Примечание : на больших экранах компьютеров будут отображаться материалы большего размера!
Это БЕСПЛАТНЫЙ информационный сайт !
Часть образовательной серии EdDx
www.EducationDx.com
Детали холодильника — испытание компрессорной системы
ПРЕДУПРЕЖДЕНИЕ :
Этот раздел «Проверка деталей холодильника и компрессорной системы» предназначен для технических специалистов.
Это не полное руководство по обслуживанию. Прочтите свои руководства по ремонту, обновления / бюллетени по обслуживанию и запчастям, а также инструкции конкретных производителей. Примите все меры предосторожности при тестировании или работе с любым электрическим оборудованием.
Если вы не являетесь квалифицированным профессиональным техником, вы, вероятно, читаете только для получения общих знаний, чтобы понять своего специалиста по ремонту, а не выполнять то, что может быть опасным для неподготовленного .
В любом случае читатель / зритель принимает на себя всю ответственность за свои действия. Знайте свои ограничения! Рекомендуется вызвать лицензированного профессионального специалиста по ремонту холодильников для проведения реальных испытаний и ремонта.
«Это не водопровод, это может вам навредить». — Цитата электрика / инструктора.
Продолжая читать эту страницу, я соглашаюсь с приведенной выше информацией и беру на себя все риски и ответственность.
Если вы не понимаете приведенную выше информацию или не согласны, пожалуйста, немедленно покиньте эту страницу.
Сначала проверьте : Если морозильная камера холодная , но холодильная теплая ,
, вероятно, проблема с размораживанием.
Что делает компрессор?
Добавьте стоимость установки профессионалом
… Но это может не быть проблемой … читайте дальше …
Сколько стоит новый?
«Не прикасайтесь к клеммам заряженного конденсатора
.Это может быть фатальным ».
~ с Embraco Веб-сайт
Старт
Начните с прочтения двух котировок безопасности ниже от производителей компрессоров. Затем изучите две приведенные ниже схемы, чтобы ознакомиться с принципом работы холодильника и его компонентов. (Ваша модель может отличаться.)
«Не прикасайтесь к клеммам заряженного конденсатора
. Это может быть фатальным».
~ с Embraco Веб-сайт
«Никогда не обслуживайте, не ремонтируйте или не устраняйте неисправности, если
вы не квалифицированы для выполнения этих функций.
Неправильное обслуживание может привести к серьезным
травмам или смерти в результате пожара, поражения электрическим током или взрыва
». ~ с веб-сайта Tecumseh
Пример электрической схемы компрессорной установки .
Ваш холодильник может быть другим.
Схема компрессора в сборе
Осторожно: Отключите холодильник от сети ! Эти испытания проводятся при подключенном блоке НЕ , т.е.е., ЭЛЕКТРИЧЕСТВА НЕТ !
Отключено, и я все еще могу получить в шоке ?
Осторожно : Перед началом любых работ или тестирования на холодильнике или морозильнике, убедитесь, что он отключен от сети . После того, как техник отключит устройство от сети, он / она проверит, есть ли в двигателе / компрессоре конденсатор.
Конденсаторы сохраняют электроэнергию
, даже при отключенном питании блока . Перед проверкой или работой с конденсаторным холодильником / морозильной камерой необходимо разрядить конденсатор, иначе вы можете получить сильный ток.
(щелкните правой кнопкой мыши, чтобы увеличить)
Техники обучены знать и соблюдать правила техники безопасности !
Прежде чем продолжить … надо разрядить на тест!
Используйте защиту для глаз!
См.
Рабочий конденсатор (внутри белого квадрата на этой модели)
Конденсаторы накапливают электричества, , даже когда питание блока выключено (отключено).
Да, можно сильно шокировать!
Технические специалисты иногда делают свои собственные резисторы на 20 000 Ом, 2 Вт, припаянные, с многожильным проводом 12AWG и большими зажимами типа «крокодил» с зажимом (изолированными) или покупают заводской резистор в магазине электроснабжения.
Примечание: Это более безопасный способ ( для , и части прибора ) разрядить конденсатор. Не использовать отвертки и другие опасные способы сделать это (короткое замыкание)!
Напоминание
Осторожно: Отключите холодильник от сети ! Эти испытания проводятся при подключенном блоке НЕ , т.е.е., ЭЛЕКТРИЧЕСТВА НЕТ !
Технические специалисты иногда делают свои собственные резисторы на 20 000 Ом, 2 Вт, припаянные, с многожильным проводом 12AWG и большими зажимами типа «крокодил» с зажимом (изолированными) или покупают заводской резистор в магазине электроснабжения.
Проверка реле компрессора и устройства защиты от перегрузки
Техник должен убедиться, что конденсатор разряжен, как указано выше. Он / она не хочет получать обратно накопленный ток, прикасаясь к оголенным проводам, зажимам и клеммам.Подключив блок к , проверьте вентилятор , конденсатор начал перезаряжать (при условии, что он работает должным образом), но помните — в любом случае он может хранить электричество очень долго.
Устройство защиты от перегрузки и пусковое реле (Расположение)
(внутри белого квадрата за проводами)
Примечание : на больших экранах компьютеров будут отображаться материалы большего размера!
Внутри
Вид изнутри
(щелкните правой кнопкой мыши, чтобы просмотреть, чтобы увеличить)
Устройство защиты от перегрузки и корпус реле
(клеммная коробка)
(внутри красного квадрата ) На некоторых моделях корпус удерживается на месте ремнем для тюков или другим креплением.
Проконсультируйтесь с вашими руководствами по ремонту, обновлениями / бюллетенями по обслуживанию и запчастям, а также с конкретными инструкциями производителя для устройства, с которым вы работаете , включая ожидаемые показания мультиметра .
Компрессор
Крышка / корпус
(клеммная коробка)
Клеммы компрессора
(доступ осуществляется путем снятия пускового реле
и крышки / корпуса защиты от перегрузки)
Проверка компрессора
Примечание : на больших экранах компьютеров будут отображаться материалы большего размера!
EducationDx
© 2016
Политика конфиденциальности и отказ от ответственности
Как проверить конденсатор прибора с помощью мультиметра
Чтобы проверить конденсатор, чтобы убедиться, что он работает, вам сначала понадобится омметр / мультиметр.Вы будете измерять / считывать электрическое сопротивление. Показания мультиметра скажут вам, правильно ли работает конденсатор или его необходимо заменить. Обратите внимание: эта процедура проверки работоспособности конденсатора предназначена для устранения неисправностей устройства, такого как конденсатор для запуска холодильника только с 2 выводами.
Чтобы проверить конденсатор устройства:
Убедитесь, что питание устройства отключено и его отсоединение от сети. Это необходимо сделать, когда вы снимаете конденсатор любого типа с любого типа прибора. После отключения прибора от сети подождите около 30 минут после отключения питания, прежде чем извлекать конденсатор. Конденсатор любого устройства, такого как запуск холодильника, двигатель стиральной машины или микроволновая печь, может содержать смертельный электрический заряд. Подождите 30 минут или дольше, чтобы уменьшить риск, прежде чем снимать его. Выньте конденсатор из прибора, следя за тем, чтобы он не соприкасался с выводами.В зависимости от типа прибора, с которым вы работаете, вам может потребоваться разрядить конденсатор. Вот пошаговая процедура разрядки конденсатора.
ПРИМЕЧАНИЕ: Иногда некоторые старые типы конденсаторов не нужно проверять мультиметром. Это потому, что когда некоторые конденсаторы выходят из строя, они выпирают. Вам нужно только провести быструю визуальную проверку, чтобы убедиться, что это так. Если конденсатор в вашем холодильнике вздувается, значит, он вышел из строя, и вам необходимо его заменить.
Когда конденсатор отключен, используйте мультиметр, чтобы проверить, находится ли конденсатор в рабочем состоянии. Сначала обязательно установите мультиметр на Ом. Некоторые мультиметры имеют больше настроек, а именно где-то более 10 кОм и 1 МОм или выберите более высокое значение Ом. Используйте ту же процедуру, независимо от того, используете ли вы аналоговый измеритель или цифровой мультиметр, когда проверяете электрическое сопротивление. Затем возьмите провода мультиметра и подключите черный провод к отрицательной стороне конденсатора, а красный провод к положительной стороне.Надпись или маркировка на выводах конденсатора, скорее всего, будет иметь вид (+) и (-). (+), Очевидно, положительный, а (-) отрицательный. Когда у вас есть выводы на конденсаторе, посмотрите на показания счетчика. Если счетчик показывает ноль (0), а затем медленно приближается к бесконечности, то конденсатор исправен и его НЕ нужно заменять. Если показания мультиметра остаются на нуле (0) и не перемещаются вообще, это указывает на то, что конденсатор не работает (обрыв конденсатора , ) и его необходимо заменить.Если показания измерителя показывают очень низкое сопротивление, конденсатор закорочен. Если вам нужно заменить конденсатор холодильника, в Интернете есть много доступных по более низкой цене.
Этот метод тестирования конденсаторов холодильников будет работать на всех моделях холодильников, таких как GE , Whirlpool , Frigidaire , Samsung , LG , Maytag , Kenmore и многих других.

Как проверить пусковое реле на холодильнике?

Схема подключения пускового реле

Механизм индукционного замыкания

Позисторный механизм включения

Схема термореле

Проверка реле холодильника на работоспособность

Проверка устройств РТП-1 и РТК-Х

Проверка устройств ДХР и LS-08B

Проверка термореле

О проверке

Проверка работоспособности компрессора без реле

Неисправности агрегата Индезит

Неполадки агрегата Атлант

Последовательность проверки работоспособности пускозащитного реле холодильника

Шаг №1: осмотрите контакты

Шаг №2: осмотрите шток

Шаг №3: прозвоните пусковое реле холодильника

Почему не стоит медлить с заменой неисправного реле

Что такое пусковое или пускозащитное реле для холодильников?

Ремонт пускового реле холодильника норд своими руками

Как проверить позисторное реле холодильника

Затвор пускового реле

Проверьте обмотки компрессора

пошаговая видео-инструкция. Как проверить работоспособность компрессора холодильника – 8 этапов

Как проверить пусковое реле холодильника: пошаговая инструкция

Последовательность проверки работоспособности пускозащитного реле холодильника

Шаг №1: осмотрите контакты

Шаг №2: осмотрите шток

Шаг №3: прозвоните пусковое реле холодильника

Почему не стоит медлить с заменой неисправного реле

Как запустить холодильник атлант

Как проверить реле и мотор на холодильнике Indesit и Атлант

Как проверить реле пуска двигателя на холодильнике Индезит и Атлант

Как проверить пусковое реле мотора

Как проверить компрессор на холодильнике Индезит и Атлант

Как проверить реле и мотор на холодильнике Indesit и Атлант

Как проверить реле пуска двигателя на холодильнике Индезит и Атлант

Как проверить пусковое реле мотора

Как проверить компрессор на холодильнике Индезит и Атлант

Встречаем новый холодильник

Установка

Подключаем к сети

Загружаем продуктами

Проверка реле PTC — важная глава при ремонте холодильника

проверка реле запуска холодильника

Детали холодильника — испытание компрессорной системы

Устройство защиты от перегрузки и корпус реле

Устройство защиты от перегрузки и пусковое реле

Конденсаторы сохраняют электроэнергию

Проверка реле компрессора и устройства защиты от перегрузки

Проверка компрессора

Проверка двигателя вентилятора конденсатора

Что делает компрессор?

Рабочий конденсатор

Конденсаторы сохраняют электроэнергию

Устройство защиты от перегрузки и корпус реле

Как проверить конденсатор прибора с помощью мультиметра

Чтобы проверить конденсатор устройства:

Добавить комментарий Отменить ответ
