Как проверить реле холодильника пусковое с компрессором на работоспособность

В современных моделях холодильников Атлант и Индезит присутствует электронная система управления, предусматривающая наличие нескольких оптимальных температурных режимов. Определившись с выбором один раз, пользователю больше не приходится беспокоиться о регулировке температуры внутри холодильной установки. Дополнительные функции (отпуск, быстрая заморозка) существенно облегчают эксплуатацию данного бытового прибора.

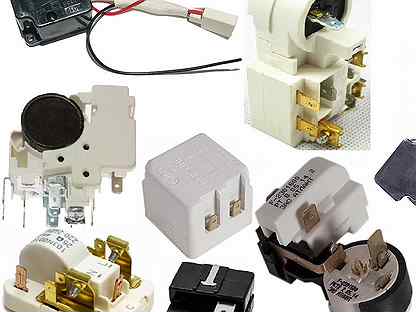

Реле холодильника

К сожалению, холодильник, оснащенный подобной технологией, становится более чувствительным к перепадам электричества, что приводит к его преждевременной поломки. Единственным выходом из ситуации является проведение ремонтных работ, многие из которых можно осуществить самостоятельно.

Причин может быть много, поэтому прежде чем приступать к ремонту, необходимо определить место, где локализовалась внезапно возникшая проблема. Для этого необходима диагностика.

Если необходимых навыков нет, нужно вызвать профессионального мастера.

Компрессор устройства

О проверке

Данная процедура необходима при наличии проблем с запуском бытового прибора. Их игнорирование приведет к его полному выходу из рабочего режима. Проще предотвратить серьезные нарушения, своевременно проверив пусковое реле. Эта деталь необходима для предотвращения неисправностей в случае снижения температуры.

Перепады приводят к замыканию контактов терморегулятора, в результате чего пусковое реле осуществляет запуск мотора-компрессора. Все это происходит за 2-3 секунды. Если же ожидаемая реакция не проявилась, то есть мотор не перешел в рабочий режим, остается провести диагностику и исправить возникшие неполадки. Сделать это можно самостоятельно или с помощью мастера.

Задняя панель холодильника

Чтобы проверить пусковое реле холодильника, необходимо следовать инструкции:

  1. Проводим визуальный осмотр механизма. Пусковое реле будет функционировать как полагается, если зафиксировано в вертикальном положении. В противном случае сердечник, являющийся частью катушки, не успеет втянуться за отведенный период времени. Во избежание ошибки на устройстве имеется специальная метка. Если реле находится в правильной позиции, значит ошибку следует искать в другом месте.
  2. Располагаем механизм на рабочем столе для дальнейших манипуляций:
  • реле марки РТК-Х и РТП-1 размещаем стрелкой вниз;
  • деталь с обозначением LS-08B кладем тыльной поверхностью вверх;
  • устройство ДХР помещают так, чтобы клеммы находились на виду.
  1. Проверяют наличие контакта между клеммами

Сделать это можно посредством тестера. Особое внимание следует обратить на гнезда. Если на них имеются следы горения, то проводить диагностику далее смысла нет. Ремонту пусковое реле уже не подлежит. Вернуть его работоспособность уже невозможно.

  1. При отсутствии связи между контактами приступаем к их очищению

Для осуществления данной процедуры используют наждачную бумагу и ткань, смоченную спиртовым раствором.

  1. Последовательно осматриваем и проверяем все другие запчасти (шток, катушку, сердечник), одновременно избавляясь от коррозионного покрытия и загрязнений.
  2. Собираем пусковое реле в обратном порядке (при отсутствии видимых повреждений) и вставляем в холодильник.
  3. Проводим пробный запуск бытового прибора.

Если результат нулевой, значит пусковое реле требует замены, но перед тем как покупать оригинальную деталь для агрегата Индезит или Атлант, необходимо проверить холодильник без реле. Возможно, что неисправность локализуется в моторе-компрессоре Aspera.  Перед тем как проверять пусковое реле в домашних условиях, посмотрите видео.

Проверка реле

Проверка работоспособности компрессора без реле

Для осуществления задуманного потребуется приспособление, состоящее из провода двужильного типа, звонковой кнопки, зажимов «крокодил» (3 штук), штепселя (пример на фото). Таким образом холодильник реально подключить без пускового реле, не игнорируя защиту от перегрева.

Далее следует отсоединить холодильник от электропитания; поменять контакты клемм на пусковом реле, руководствуясь электрической схемой бытового прибора; ввести терморегулятор в рабочий режим; подключить бытовой прибор обратно к сети.

Расположение реле

Если холодильник Индезит (Атлант) запустился как полагается, то проблема однозначно в пусковом механизме. При отсутствии реакции со стороны агрегата неисправность кроется в моторе-компрессоре Aspera.

Неисправности агрегата Индезит

Проверить реле холодильника Индезит нужно при повышении температуры как в морозильной, так и в холодильной камере. Вполне возможно, что нарушен порядок перемещения хладагента, который регулируется компрессором. Спровоцировать это может неисправность в пусковом механизме, одним из симптомов которой являются перебои запуска.

Подобные проблемы провоцируются «залипанием» контактов, неправильным подключением клемм или выходом из строя температурного датчика. Поступление неверной информации на пусковое реле вызывает переход мотора-компрессора в режим ожидания, вследствие чего температура воздуха в холодильнике повышается. Также снижение работоспособности бытового прибора часто обеспечивают сами хозяева, неправильно его эксплуатируя.

Самостоятельный ремонт или диагностика – это тоже риск, так как непредумышленное повреждение какой-нибудь детали способно вывести агрегат Индезит из рабочего режима. Поэтому для того, чтобы проверить реле компрессора холодильника, лучше вызвать мастера из сервисного центра.

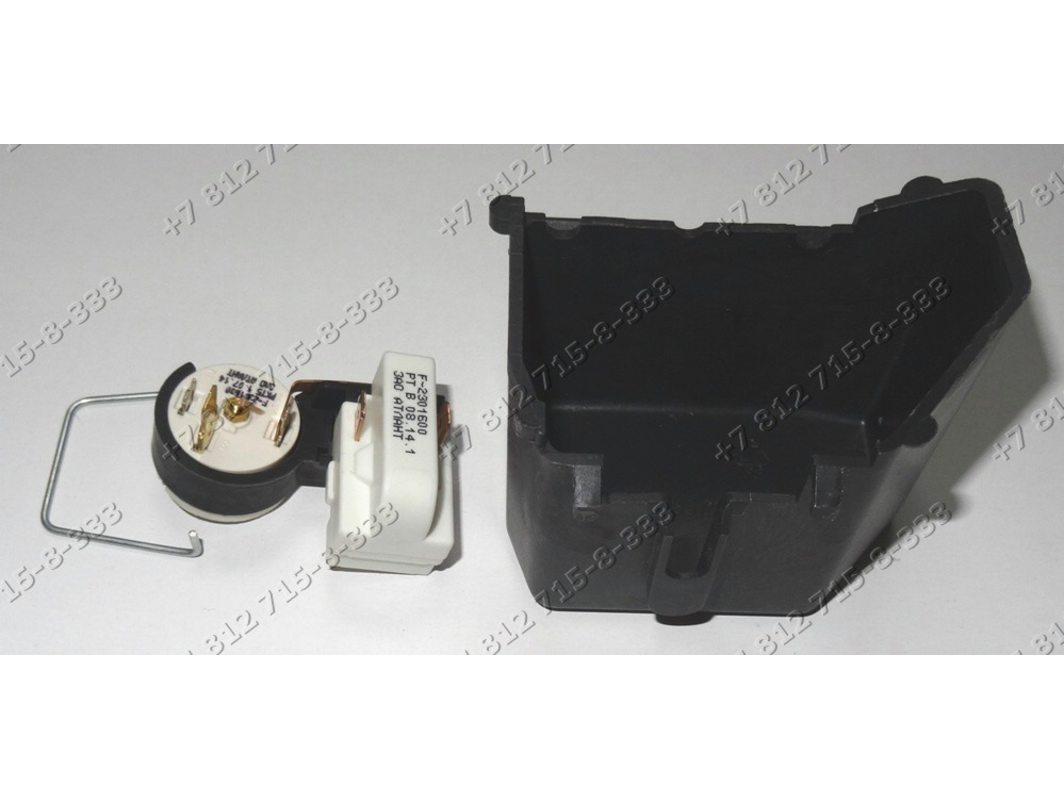

Неполадки агрегата Атлант

Компрессор является главным элементом системы. Он состоит из электрического мотора, обладающего клапанами и поршнями; пускового реле и внутренней обмотки. Это устройство отвечает за снижение температуры, происходящее благодаря воздействию фреона. Мотор-компрессор регулирует его циркуляцию. Фреон перемещается из конденсатора в испаритель, проходя через капиллярный трубопровод и фильтр-осушитель.

Проверить реле холодильника Атлант следует даже при незначительных проблемах с подключением компенсатора. Мотор бытового прибора работает от переменного тока, вследствие чего в пусковом механизме располагаются сразу три выхода. Эксплуатация холодильной установки невозможна без реле, поэтому если оно выходит из строя, ее работоспособность пропадает.

Подобные осложнения возникают также из-за сгорания двигателя и разрыва кабеля. Проверить пусковое реле не сложно. Главное иметь все необходимые инструменты, электрическую схему холодильника и опыт в проведении ремонтных работ.

как проверить и подключить без реле, сопротивление обмоток

Реле — это маленький элемент, находящийся непосредственно возле корпуса компрессора

Компрессор является одной из основных частей холодильников, и, если он не функционирует или не может запуститься автоматически, то бытовая техника не будет работать. Можно ли провести самостоятельную диагностику при наличии неисправностей? Вполне возможно, если разобраться с тем, как именно работает эта деталь, и для чего предназначено реле.

Содержание материала:

Как проверить параметры работы компрессора холодильника

При неисправности или отсутствии включения, нужно мультиметром проверять сопротивление, так как, если есть поломка, то может ударить током. Другими словами, проверка тестером проводится для исследования обмотки, на предмет выявления ее повреждений. Мастера называют это прозваниванием. Проверить исправность компрессора холодильника первоначально можно по 3 основным параметрам.

Проверить параметры работы компрессора холодильника можно, но для этого нужны определенные знания

А именно, по:

  • Сопротивлению;
  • Давлению;
  • Току.

Если обмотка действительно повреждена, то может прыгать уровень напряжения и перебрасываться на поверхность корпуса. Как правило, такое может происходить со старыми устройствами. Исправность холодильного оборудования проверяется посредством замера сопротивления в каждом контакте из 3 присутствующих, причем, вместе с корпусом оборудования, причем важно, чтобы в месте, где проводится прозванивание, не присутствовала краска. Если сопротивление обмоток не скачет, и нет повреждений, то на табло устройства для диагностики будет светиться значок бесконечности. В противном случае, компрессор можно назвать неисправным.

Если прозвонка не дала должного результата, а есть признаки того, что нужно отремонтировать бытовой прибор, то требуется диагностика давления или его замер при помощи манометра.

Нужно правильно включить клеммы имитатора в позистор к полости нагнетающего штуцера, все надежно подключить, а далее снимаются показатели именно при включенном компрессоре. Если на табло выводится давление в 6 атмосфер и цифра начинает увеличиваться, то диагностика подтверждает работоспособность устройства. Если давление будет ниже или начнет падать, то требуется замена корпуса давления.

Не менее важно прозвонить и узнать работает ли тепловое пусковое реле, что позволит определить то, что поступает ли на двигатель ток. Желательно взять за основу реле в рабочем состоянии, что подтверждает тестирование, а далее воспользоваться таким устройством, как мультиметр с клещами. После подключения рабочего реле на полость компрессора, требуется мультиметр. Проводится это посредством зажатия одного из проводков при помощи клещей. От того, какой мощностью обладает двигатель, напрямую зависят показатели на тестере. К примеру, если мощность составляет 140 Вт, то дисплей позволит снять показатели 1,3 В. Если мощность составляет 120 Вт, то показатели могут варьироваться в пределах 1,1-1,2 В. В этом случае пускозащитное реле исправно и пригодно для работы, однако чаще всего бывает то, что компрессор сломался, и специалисты рекомендуют начинать проверку именно с него.

Регулировка пускового реле холодильника

Для того чтобы мотор холодильника функционировал максимально полноценно, обязательно должно быть вращение электрического поля, расположенного внутри. Чтобы обеспечить этот момент и исключить то, что заклинил мотор или вовсе перестал работать, требуется подача тока на 3 обмотки в фазе соответствующего значения. Результатом таких действий станет наличие векторного сложения полей, что позволит обеспечить бесперебойное вращение, приводящее в действие ротор.

Катушка пускового реле и нагревательный элемент с биметаллической пластинкой защитного реле включены последовательно в цепь рабочей обмотки

При исследовании показателей трехфазного реле в сети 380 В можно обнаружить тот факт, что они будут самыми высокими на фоне всех остальных видов подключения. Именно это позволяет использовать данную деталь для промышленного производства, однако трехфазные модели считаются не слишком пригодным для бытовых устройств.

Процесс будет не таким плавным, как при присутствии векторов в количестве 3 шт., однако этого вполне хватит для функционирования бытового прибора.

Если будет присутствовать только 1 фаза, то категорически исключено возникновение вращающегося поля, так как требуется наличие 2 векторов. Для получения необходимого показателя в квартире или частном доме, устанавливают компрессор, за счет которого проводится своеобразный сдвиг в напряжении на 90ᵒ. За счет переменного поля, которое получается при вращении, запускается ротор в нужном направлении. Схема с трехфазным напряжением не предусмотрена для использования в частных домах и квартирах.

Причина состоит в том, что подсоединить так провода и запустить аппарат трудно своими руками, так как требуется:

  • Опыт работы;
  • Необходимый инструмент;
  • Отличное знание теории.

Среднестатистическому человеку без опыта работы с электричеством достаточно сложно справиться с поставленной задачей, чтобы запустить систему. За счет одной фазы подключение провести совсем не сложно и не потребуются знания всей электрики.

Возможно ли и как подключить компрессор от холодильника без реле

Когда может потребоваться подключение компрессора холодильника напрямую без реле? При его неисправности, поломке, проблемах с проводкой. Все действия по подключению кондиционера стоит делать максимально правильно, что позволит исключить проблемы. В частности, первоначально проверяется обмотка на предмет пробивания и передачи тока на поверхность корпуса. Если есть места, где присутствует повреждение, при эксплуатации устройства вполне возможно получить удар током даже просто открыв дверь.

У компрессора 2 обмотки — пусковая и рабочая, которые соединены вместе через общую. Чтобы он заработал, нужно подать напряжение на пусковую, а затем переключить на рабочую

При проверке проводится:

  • присоединение левой клеммы к выходу обмотки;
  • присоединение правой клеммы на любую точку корпуса;
  • тестирование первого, второго и третьего выхода.

Если прибор показывает надежность всех 3 выходов и отсутствие пробивания, то можно проводить подключение. Далее, посредством клеммников, проводится подключение компрессора к напряжению. Первоначально подключается привод общего вида, а потом рабочий. Ток рабочий привод осуществляется кратковременная подача тока за счет касания оголенного провода.

Действия должны быть максимально аккуратными, чтобы исключить вред для здоровья.

Как только происходит подача напряжения, холодильник гудит, а если прикоснуться к пусковому выводу, начинается включение и пойдут потоки воздуха. Оптимальным временем работы считается 15 мин, а также вполне возможно ощутить небольшой нагрев корпуса.

Электрическое сопротивление обмоток компрессора холодильника

Независимо от того, какой холодильник нужно продиагностировать и как он выглядит, нужно обращаться к специалисту. Часто плохой запуск из-за того, что реле 103n0021 не может расклинить контакты пуска, у производителей Атлант, Индезит и Аристон.

При сбое в работе компрессора необходимо проверить с помощью тестера сопротивление

Помимо этого, желательно прозвонить устройство на предмет пробоев, что позволит исключить вероятность получения электротравмы.

При проверке, осуществляется замер между поверхностью корпуса и контактами. Для этого на корпусе находится определенная точка, и за нее закрепляется клемма, причем выбирается место без краски. Поочередно проводится подключение второй клеммы к контактам и, если сопротивление нормальное, то мультиметр покажет знак бесконечности. Если такого значка нет, значит где-то, есть неисправность, а потому требуется провести снятие крышки на пусковом реле, отключение этого устройства.

Сопротивление проверяется посредством омметра в определенной последовательности:

  1. Сверяется сопротивление между контактами, расположенными снизу.
  2. Проводится исследование между теми контактами, один из которых расположен снизу слева и сверху слева.
  3. Исследуется нижний и верхний правый контакт.

Все полученные данные нужно сверить со специальной таблицей, что позволит получить ответ об оптимальном значении сопротивления именно для данной модели. Важно помнить о том, что сопротивление пусковой обмотки намного выше рабочей, однако крайне редко в импортных моделях, это может быть наоборот.

Как проверить и запустить компрессор холодильника (видео)

Электрика требует грамотного и индивидуального подхода, а потому, если ранее не приходилось проводить такие работы, желательно обратиться к специалисту с подготовкой и соответствующим образованием. Это поможет избежать проблем в виде поломки и электротравмы.

Как проверить пусковое реле холодильника?

Проверка пускового реле и последующая его замена необходима в том случае, когда не запускается компрессор холодильника и не происходит охлаждение его камер. Так как же проверить работоспособность прибора в домашних условиях и при необходимости провести его замену?

Диагностируем неисправность сами

Пускозащитное реле предназначено для включения и отключения двигателя холодильника. Его работа основана на свойствах биметаллической пластины, которая меняет форму при нагревании. Нагревается она за счет контакта с токопроводящей спиралью. При потреблении двигателем небольшого количества тока спираль практически не нагревается и не воздействует на пластину. Когда это количество увеличивается, спираль разогревается и передает тепло пластине. Та в свою очередь размыкает контакты в цепи питания мотор-компрессора, отключая его.

Пусковое реле бывает двух видов: в форме таблетки из материала, расширяющегося при нагреве, и индукционное. Различаются детали и по способу крепления к компрессору. Тип ДРХ крепится на неподвижную раму, а тип РТП – к проводу.

Если при запуске мотора слышны щелчки, а компрессор отключается, едва начав работать, причина неисправности может заключаться в поломке пускового механизма. Также мотор-компрессор может не запуститься вовсе или, наоборот, работать без остановки.

Алгоритм проверки пускового реле холодильника

Чтобы точно убедиться в том, что проблема заключается в поломке пускового реле, деталь необходимо проверить. Начать следует с контактов, так как они доступны для внешнего осмотра. При их загрязнении или окислении работа устройства невозможна. В нерабочем положении контакты обычно разомкнуты, а пластинка с ними свободно лежит на катушке. Поэтому проверка и зачистка наждачной бумагой не составит труда.

Если контакты в порядке, нужно приподнять пластинку, на которой они расположены, и осмотреть направляющий шток. Если на нем имеется ржавчина или загрязнения, деталь необходимо обработать любым антикоррозийным раствором и добиться плавного хода пластины.

В случае, если с предыдущими компонентами все хорошо, стоит выяснить, поступает ли на реле напряжение. Для этого прибор нужно снять и попарно прозвонить контакты двигателя. Если на приборе появляются показания в омах в допустимых для вашего компрессора пределах, то с мотором все в порядке. Если же появилась надпись OL, следует проверять не реле, а мотор-компрессор.

Последний этап проверки – прозвон самого пускозащитного механизма. Если тестер показывает отсутствие сигнала, деталь нужно заменить. Ремонтировать ее нежелательно, так как в этом случае невозможно гарантировать нормальную и длительную работу. Любая неточность может привести к новой поломке и даже возгоранию.

Причины неисправности и замена

Причиной поломки прибора может быть естественный износ его деталей, механическое повреждение, обгорание или окисление контактов. Замену желательно доверить специалистам, поскольку качественно выполнить процедуру, не имея опыта, достаточно сложно. Иногда даже выявить причину поломки в домашних условиях невозможно из-за отсутствия необходимых приборов. Починить реле холодильника мастера сервисного центра «Ремонт на дому» могут без перевозки аппарата в мастерскую. Таким образом, обратившись к профессионалам, вы сэкономите свое время и силы. К тому же, будете избавлены от необходимости самостоятельно искать нужную деталь и вникать в особенности ее установки. Еще одним преимуществом обращения в сервисный центр является предоставление гарантии на работу и установленные комплектующие.

Если вы уверены в своих силах и полны решимости провести замену самостоятельно, не забудьте перед началом работ отключить холодильник от сети. Реле расположено рядом с компрессором. В первую очередь его следует демонтировать. Если деталь держится на заклепках, их аккуратно высверливают, а затем во время установки новой запчасти заменяют винтами. Если прибор крепится с помощью защелок, их аккуратно отгибают отверткой. Чтобы отсоединить проводку, нужно аккуратно разжать зажим. Новая деталь устанавливается в обратном порядке.

Советы по подключению реле к холодильнику

Обычно установка новой детали не вызывает затруднений у тех, кто имеет хотя бы небольшие технические знания.

Обратите внимание на тип прибора – ПЗР, РТК, Р-3, РП, РТК-Х, РТП. Принцип действия у них одинаков, отличаются они только способом крепления к компрессору. На крышке детали имеется указательная стрелка, которая поможет не допустить ошибок при установке.

Как запустить реле и проверить работу

Если вы подобрали реле, подходящее для вашей модели холодильника, проблем с работой аппарата после ремонта возникнуть не должно. По окончанию починки должен восстановиться нормальный запуск и остановка мотор-компрессора. Если вы уверены, что все сделали правильно, но двигатель так и не запустился, возможно, неисправен компрессор, а не пусковой механизм. Это означает, что вам снова придется разбирать холодильник и проводить диагностику детали. Чтобы не допустить ошибок и не проводить ремонт несколько раз, лучше заказать услугу комплексной диагностики оборудования в сервисном центре.

Пзр 03 как проверить — Автомобильный портал AutoMotoGid

За проверку пускового реле холодильника приступают, когда определяется, что компрессор холодильника не запускается и соответственно не происходит охлаждение.

  • Пусковое реле холодильника, первоначально подает напряжение на пусковую обмотку компрессора
  • Пусковая обмотка раскручивает компрессор и «активирует» рабочую обмотку.
  • Далее, когда компрессор раскручивается, реле отключает пусковую обмотку.
  • Компрессор качает фреон, пока не сработает термо датчик темпратуры внутри холодильника или защита от перегрева компрессора.

Кстати! Перегреваться компрессор может из-за забитого фильтра. Компрессору трудно качать фреон через забитый фильтр, соответственно обмотка двигателя перегревается и срабатывает защита от перегрева.

Для проверки пускового реле холодильника, требуется его разобрать. Пластиковая крышка зачастую крепится на «защелках», открыть можно плоской отверткой. Открыв реле, увидите катушку — ее следует прозвонить тестером через выходные от нее, наружные контакты. Сопротивление должно близиться к нулю. Если сопротивление = бесконечности, катушка — а соответственно и реле в целом неисправны. Смело меняйте реле на новое.

Так же визуально осмотрите контакты на пусковую катушку и около биметаллической пластины (защита от перегрева). Контакты могут быть обгоревшими (обугленными), от сюда плохой контакт или его отсутствие. То есть реле срабатывает но нет электрического контакта.

Если катушка «звонится» как положно и контакты в порядке, значит реле рабочее.

Кстати! Компрессор может не запускаться, если он заклинил. Например от перегрева (забит фильтр) или мусор попал в масляную ванну компрессора.

На данном этапе проверка реле закончена, неисправность заложена в другом.

«А зачем его проверять?» – спросит кто-то, прочитав заголовок. А проверить его нужно в случае, если ваш холодильник запускается с перебоями. Или не сразу. Или через раз. Или не запускается вообще. За эту функцию как раз и отвечает пусковое реле холодильника. И если ему пришел конец, то вам придется покупать новое пусковое реле для холодильника вашей модели. Поэтому прежде чем тратиться на обновку для вашего «продуктохранилища», стоит посмотреть, так ли всё плохо со старым. Специалисты компании ALM-zapchasti детально описывают последовательность диагностики пускового реле.

Принцип работы этого реле следующий. При падении температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает команду запустить мотор-компрессор. На всё про всё обычно уходит две секунды. Если за две секунды мотор не запустился, срабатывает защита и ротор остается неподвижным.

Для начала посмотрите, не нарушено ли крепление. Реле должно быть зафиксировано строго вертикально — так, как указано на метке. Иначе сердечник не может втянуться быстро за те самые пару секунд и замкнуть контакт. Все в порядке? Значит, нужна диагностика пускового реле.

Алгоритм проверки пускового реле холодильника

При неисправности контакта не будет. Где нет контакта, там и находится причина неисправности. Однако у пусковых реле РТК-Х и LS-08B есть особенность: две пары кантактов. При нарушении одного цепь при нерабочем положении может замкнуться через планку контактодержателя, которая проводит ток. Поэтому нужен еще и визуальный осмотр.

В первую очередь следует зачистить нерабочие контакты самой мелкой шкуркой и промыть спиртом. В реле РТП-1, возможно, придется подогнуть планку с неподвижным контактом, чтобы обеспечить плотное соприкосновение. Теперь всё должно работать.

Всё равно холодильник не запускается? Возможно, нужно таки покупать новое реле. А быть может, дело не в реле, а в самом компрессоре. Чтобы исключить лишние траты, нужно проверить и сам компрессор.

Для проверки вам понадобится несложное устройство из двухжильного провода, штепселя, кнопки звонкового типа, трех зажимов типа «крокодил». С его помощью вы запустите мотор-компрессор без пускового реле, но с защитой от перегрева обмотки. Запуститься можно следующим способом.

Алгоритм проверки мотора-компрессора

Если холодильник запустился без проблем, значит неисправность кроется таки в пусковом реле. Если нет – проблема в компрессоре, а реле может работать дальше. Независимо от того, будете ли вы чинить холодильник сами или же вызовите мастера, нужные запчасти для холодильника вы всегда сможете заказать в ALM-zapchasti. Деталь обойдется дешевле, а вы получите гарантию на изделие. Но самое главное – после успешного ремонта ваш холодильник будет запускаться с первой попытки и тогда, когда нужно!

Трехфазному двигателю наличие пусковой обмотки излишний элемент. Потребляя 380 вольт, врубается в сеть непосредственно, катушки статора сфазированы определенным образом. Требуется запуск от сети 230 вольт — умельцы начинают химичить. Появляются схемы звезды, треугольника, использующие конденсатор, обеспечивающий сдвиг напряжения на 90 градусов в произвольной обмотке относительно двух оставшихся. Первая выполняет роль пусковой, конденсатор должен отключаться, когда двигатель наберет обороты. Фактически из трехфазного мотора получается двухфазный. Конечно, можно сделать блок питания, выдающий три синусоиды, сдвинутые на 120 градусов друг относительно друга искусственным путем. Пускозащитное реле холодильника вторит принципами работы асинхронных двигателей, служит реализации функций, заложенных названием.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений. В промышленности применяется непривычный жилому дому вольтаж. Может жилец получить 380 В? Гипотетически – да. Профессиональный электрик найдет три фазы, сдвинутые друг относительно друга на нужный угол (120 градусов).

Многоэтажки питаются сетью 380 вольт. Квартира получает 1 фазу. Редкие исключения ограничиваются современными многоэтажками. Некоторые образчики бытовой техники (кухонные плиты) питаются двумя фазами. Мера обеспечивает снижение требований к электрической проводке квартиры.

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение. Переменное поле будет ритмично толкать ротор в нужном направлении. Плавность уступает результирующей сложения трех векторов, функционированию домашней бытовой техники хватает.

Почему квартиры лишены трехфазного напряжения. Работа с ним требует глубоких знаний, отличных практических навыков. 230 вольт любой домохозяйке поможет подвести розетку. Одна фаза и земля (нейтраль). Думать не надо. Формулировка утрирована, но близка смыслу реального положения дел. Теряем КПД, получаем взамен простоту.

Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

  1. «Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
  2. Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает. В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

  • перегорела спираль, в этом случае контакты не будут звониться в любом положении;
  • заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
  • нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно. В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

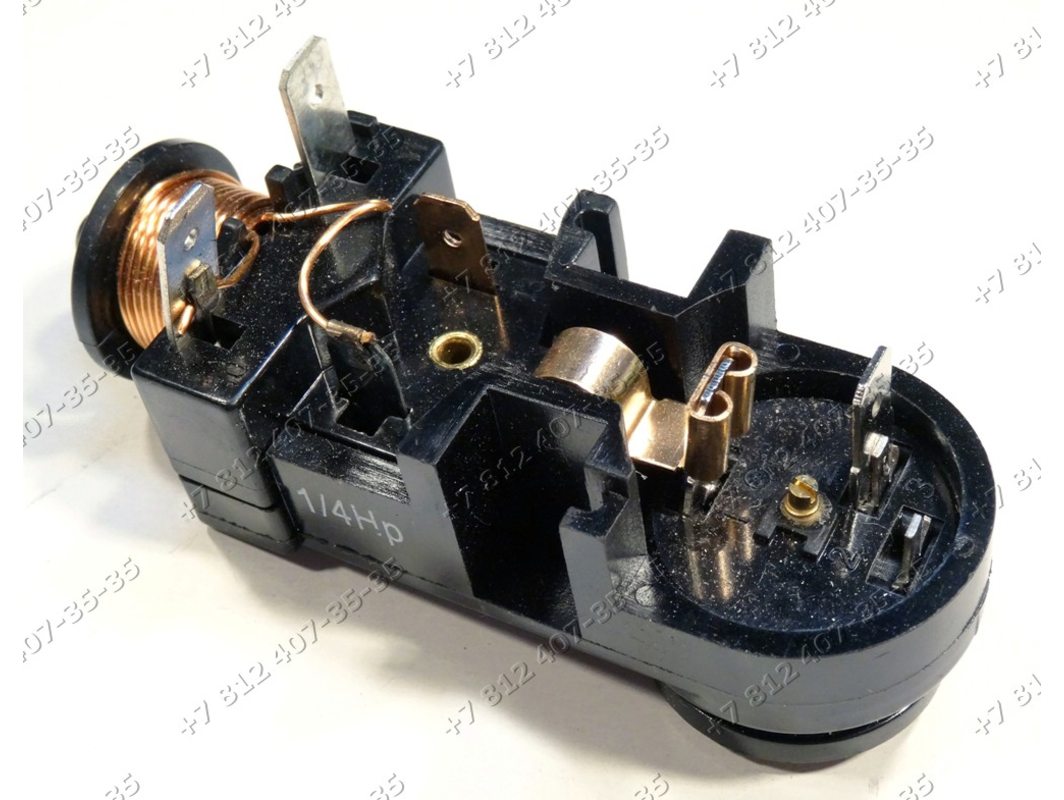

Конструкция пускозащитного реле

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?

Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.

Схема коммутации пускозащитного реле холодильника:

  1. Фаза 220 В.
  2. Земля.
  1. Пусковая обмотка асинхронного двигателя компрессора.
  2. Рабочая обмотка асинхронного двигателя компрессора.
  3. Земля.

Обычно узнать, что и куда подключается, можно по цвету проводов. В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли.

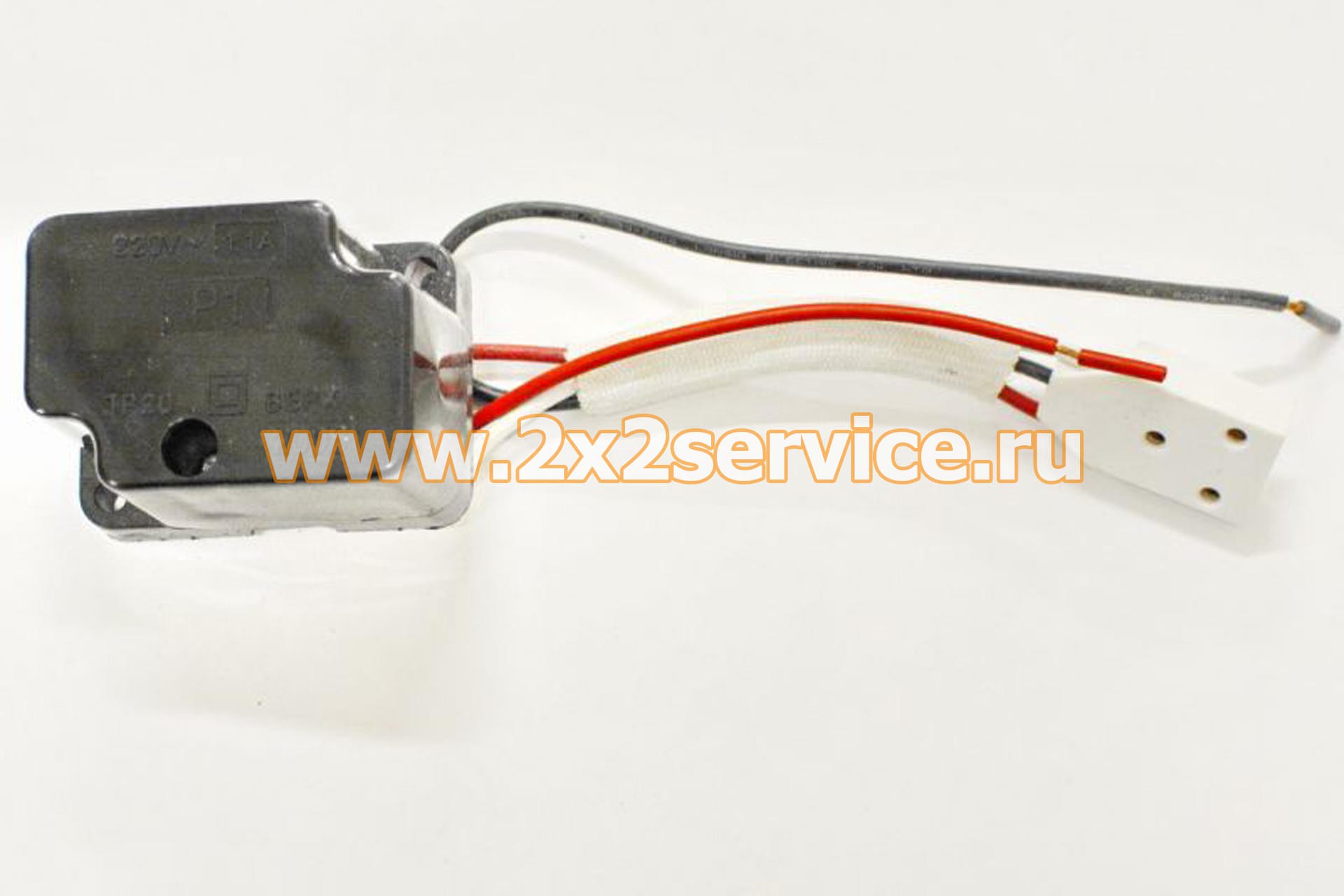

Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит. Если металл попадает в поле действия, то срабатывание системы ускоряется. Магнит служит и для того, чтобы удержать биметаллическую пластину с разомкнутым контактом чуть дольше, чем нужно для нормализации температуры. Это дополнительная защитная мера.

Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.

Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.

Самостоятельная диагностика холодильника, как проверить

Потребители знают, как проверить холодильник при покупке и доставке. Они осматривают корпус и внутренние зоны оборудования на предмет внешних изъянов, оценивают ход фурнитуры на дверях морозильной и холодильной камер, подсчитывают количество полочек, ящиков и лотков. Но принимаемые меры предосторожности не гарантируют, что электроприбор будет служить без сбоев весь заявленный производителем срок. В 17,6% случаев новая техника «предупреждает» владельца о поломках спустя 6 месяцев работы. Чтобы избежать «дорогостоящих проблем», профессионалы нашего сервисного центра рекомендуют прислушиваться/присматриваться к тревожным знакам, которые подает неисправная техника. Если такие были замечены, то заказать ремонт холодильников на дому в Москве дешево можно у нас в компании. Мы даем гарантии на все виды услуг.

«Закажите мастера по ремонту холодильника ПРЯМО СЕЙЧАС и получите скидку 7%» * — Обязательные поля для заполнения

ПОЛУЧИТЬ СКИДКУ

Как проверить компрессор холодильника?

Компрессор — главный функциональный узел электроприбора. Если он работает неправильно или не работает вообще, то не функционирует и техника. Пользователя должны насторожить следующие сигналы:

  • Сильный нагрев электродвигателя. Нормой считается 70-800С зимой и до 900С летом при очень высокой температуре окружающей среды.
  • Нерегулярная работа мотора. Слишком частое включение мотора говорит либо о неисправности компрессора, либо о некорректной загрузке камер.
  • Длительная работа мотора. При охлаждении агрегат запускается на определенный промежуток времени (от 30 секунд до 1,5 минут). Если он стал длительным, это говорит о проблемах. Устойчивой к сложным эксплуатационным условиям считается техника Ariston. Она способна длительное время не реагировать на неправильную загрузку и размораживание камер, некорректный уход. В таких условиях компрессор работает на износ, поэтому выходит из строя. Выполнить профессиональный ремонт холодильников Аристон и техники иных производителей на высоком профессиональном уровне могут мастера нашего центра.
  • Увеличение шумности электрооборудовании.

Чтобы удостовериться в неисправности компрессора, необходимо провести проверку подачи тока и сопротивления. Выполнить процедуру без специального оборудования не получится. Потребуется омметр и инструменты для разбора компрессора. Первоначально необходимо проверить, не пробивает ли напряжение на кожух, — измерить сопротивление на очищенном от краски участке корпуса. Исправный прибор не покажет на омметре никаких цифр.

ГарантРемСервис

Мы ремонтируем холодильники любой сложности. Выезд мастера бесплатно.



Как проверить реле холодильника?

Реле — функциональный узел, который дает сигнал мотору к запуску. Если оно неисправно, то холодильное оборудование либо не будет запускаться вовсе, либо запуск мотора будет выполняться с перебоями, через раз, не сразу. Слабым местом устройств торговой марки LG является именно реле. Заметить поломку несложно, поскольку прибор при проблемном узле не будет выполнять своих функций. Если были замечены перечисленные признаки поломки, то пусковой узел разумнее заменить. Провести ремонт холодильников Lg на выгодных условиях могут мастера нашего центра обслуживания. Процедура занимает минимум времени и позволяет полностью восстановить работоспособность агрегата.

Убедиться в неисправности реле компрессора можно самостоятельно. Необходимо разобрать кожух агрегата и измерить сопротивление между всеми контактами по принципу «каждый со всеми». Если между какими-то из них омметр покажет значение 0 Ом — узел неисправен. Этот же вывод стоит сделать, если измерительное устройство показывает запредельные значения — суммарное значение должно быть около 40 Ом (нормальная работа). Также должна насторожить большая разница между снятыми замерами. Оценить их можно по специальной таблице.

Проверка реле и компрессора холодильника — непростая и опасная задача. Особенно учитывая, что перечисленные выше «симптомы» поломок могут диагностироваться и при неисправностях иных узлов. Поэтому прежде чем решиться на самостоятельную проверку, оцените свои силы, чтобы не стать причиной более серьезных сбоев.

Выберите Вашу марку холодильника

Ремонт или замена пускозащитного реле в холодильнике в Санкт-Петербурге

Холодильник имеет сложную конструкцию и состоит из механических и электронных модулей, для ремонта которых требуются знания и опыт. Квалифицированный ремонт агрегатов, в том числе замена пускозащитного реле в холодильнике выполняется специалистами сервисного центра «ЛенБыт». Все работы проводятся на дому у клиента. Мастер прибывает с оборудованием и запчастями для восстановления работоспособности бытовой техники. Применяются оригинальные комплектующие и проверенные аналоги. На проведенные операции и установленные запасные части предоставляется гарантия безаварийной эксплуатации.

Принцип работы и типы реле

Пускозащитное реле представляет собой катушку с сердечником, контактами и биметаллической пластиной, выполняющей защитную функцию. Оно подключается последовательно с рабочей обмоткой компрессора, срабатывает по сигналу электронного блока и обеспечивает:

  • плавный запуск и остановку мотора, путем включения и отключения пусковой и рабочей обмотки;
  • защиту компрессора от перегрева обмотки или перегрузки при повышении тока.

После включения холодильника в сеть через рабочую обмотку компрессора и цепь пускозащитного реле проходит большой ток, благодаря которому сердечник входит в катушку, замыкая контакты пусковой обмотки. Ротор электродвигателя начинает вращаться. После увеличения оборотов электроток уменьшается, а якорь катушки под действием пружины опускается, выключая пусковую обмотку.

Биметаллическая пластина (нагревательный элемент), через которую постоянно проходит ток рабочей обмотки, в нормальном положении замыкает контакты, обеспечивая работу мотора. При увеличении электротока пластина нагревается и, независимо от показаний температурного датчика, размыкает контакты для защиты компрессора от повреждения. Для ускорения процесса разрыва цепи установлен магнит.

Специалистами сервисного центра «ЛенБыт» выполняется ремонт пускозащитных реле разных типов, отличающихся способом монтажа и параметрами, но имеющих одинаковый принцип функционирования: РТП, РТК-Х, РТК, ПЗР, РП, Р-3, Р-4 и прочие.

Признаки поломки пускового реле

Замена или ремонт пускозащитного реле холодильника требуется при нарушении нормального функционирования компрессора: отсутствие пуска, остановка сразу после включения, постоянная работа без пауз. Возможны следующие неисправности реле:

  • Перегорание биметаллической пластины, размыкающей контакты.
  • Залипание сердечника, что проявляется отсутствием пуска мотора или выключением через короткое время.
  • Окисление, подгорание или отрыв клемм.
  • Нарушение регулировки (деформация) контактов, что влечет отключение агрегата при нормальном токе.
  • Дребезжание из-за неустойчивого положения сердечника, перемещающегося в магнитном поле катушки. Контакты могут самопроизвольно замкнуться и включить пусковую обмотку при работе мотора.
  • Нарушение крепления корпуса. Важно соблюдение вертикального положения, иначе сердечник не сможет втягиваться в катушку.

Порядок замены пускозащитного реле

Чтобы проверить работоспособность детали и определить характер неисправности специалисты выполняют ее демонтаж. Особенности и порядок замены зависит от способа монтажа в холодильнике. Часто для фиксации запчасти используются заклепки, которые высверливаются, а новая деталь фиксируется винтами. Если применяются защелки, то они разгибаются отверткой.

Далее аккуратно отсоединяются клеммы. Опытные специалисты разбирают реле, демонтируют сердечник и контакты для очистки. В случае значительной деформации комплектующих принимается решение по установке новой детали. При монтаже гарантируется правильность подключения клемм и свободное перемещение сердечника в катушке.

Наши цены на ремонт холодильников

Мы дорожим своей репутацией, поэтому создаем благоприятные условия для сотрудничества путем реализации гибкой ценовой политики. К каждому клиенту практикуется индивидуальный подход, благодаря которому удается максимально учесть особенности ремонта и предложить оптимальный вариант по восстановлению функциональности холодильника.

Наши преимущества

Для выполнения замены или ремонта пускозащитного реле привлекаются опытные специалисты, в совершенстве разбирающиеся в устройстве современных холодильников, а также снятых с производства моделей. После проведения диагностики и точного определения неисправности мастера выполняют комплекс работ по демонтажу дефектных деталей и установке новых запчастей. Преимущества сервисного центра:

  • профессионализм мастеров;
  • использование современного оборудования;
  • безотлагательное прибытие специалиста с необходимыми инструментами для быстрого ремонта техники;
  • проведение работ на дому;
  • предоставление консультации относительно соблюдения инструкции по эксплуатации холодильника.

Сервис по ремонту холодильных агрегатов доступный в любой день недели, включая выходные. Предоставляется возможность оформить срочный выезд мастера в день подачи заявки. Стоимость качественных услуг всегда находится на приемлемом уровне.

Гарантия на проделанную работу

После выполнения диагностических и ремонтных работ специалисты в присутствии клиента проводят тестирование агрегата с целью проверки его работоспособности. При восстановлении полной функциональности холодильника заказчику выдается гарантийный талон на безаварийную эксплуатацию. Благодаря квалифицированному ремонту увеличивается ресурс бытовой техники.

Гарантия на используемые при ремонте запчасти

С целью качественного и быстрого восстановления работоспособности агрегата специалисты используют только оригинальные детали или проверенные аналоги от надежных производителей. На комплектующие распространяется гарантийный период использования. Запчасти сертифицированы, разрешены к установке и являются безопасными при эксплуатации холодильной техники.

Наличие запчастей на складе

На собственном складе создан запас пускозащитных реле разных типов и других основных запчастей, позволяющий выполнять ремонт холодильников за один визит мастера. Клиентам не приходится длительное время ожидать поставки деталей. Сотрудниками подбираются и устанавливаются запчасти, которые точно соответствуют типу компрессора и являются оптимальными для конкретной модели холодильного агрегата.

Вызвать мастера

Чтобы воспользоваться квалифицированным сервисом, необходимо подать заявку по телефону или воспользоваться услугой обратной связи. Специалисты свяжутся с Вами в кратчайшее время для согласования основных вопросов. При оформлении заявки необходимо указать адрес и кратко охарактеризовать неисправность, чтобы сотрудники смогли взять необходимый инструмент и комплектующие. Также согласуется предварительная стоимость услуг.

При возникновении сбоев в работе бытовой техники воспользуйтесь услугами сервисного центра «ЛенБыт». Замена пускозащитного реле в холодильнике на дому выполняется оперативно и по доступной цене. Все операции проводятся грамотно, аккуратно и с соблюдением правил безопасности.

Как мультиметром проверить двигатель холодильника

На чтение 10 мин. Обновлено

Как проверить компрессор холодильника

Техника перестала включаться и работать? В первую очередь проведите диагностику мотора — эту деталь называют «сердцем». Как проверить компрессор холодильника? Если вы не хотите обращаться в сервисный центр и платить мастеру, мы расскажем, как выполнить работу своими руками.

Принцип работы и устройство мотора

Работа холодильника любой модели («Атлант», «Индезит», «Стинол») в целом одинакова. Основывается на циркуляции хладагента (фреона) в системе. Изначально хладагент — это газ, давление, которое создает компрессор, способствует его попаданию в конденсатор. Там газ охлаждается, превращается в жидкость и перетекает в испаритель. Нагреваясь, жидкость переходит в первичное состояние и повторяет цикл.

Поэтому, если с работой компрессора возникли проблемы, он не будет создавать давление либо его будет недостаточно для нормальной работы.

Степень охлаждения — температуру в камере — регулирует термостат. От него сигнал переходит к пусковому реле мотора, которое запускает весь процесс.

С задней стороны корпуса агрегата расположен мотор-компрессор. Он закреплен в специальном масле и покрыт защитным кожухом, который вы можете видеть на картинке.

Состоит электромотор из пусковой и рабочей обмотки, а также реле.

К корпусу подключается три вывода, один из которых является общим. Два других ведут к пусковой и рабочей обмотке. В последних моделях холодильников устанавливается электросхема, которая может регулировать скорость работы двигателя.

Проверка работоспособности

По каким причинам компрессор перестает работать:

  • Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
  • Сломалось пускозащитное реле.
  • Неисправна проводка.

Случается, что устройство гудит и работает, но холода в камерах нет. Причиной может быть выход газа-фреона. Тогда лучше обратиться к специалисту, который обнаружит протечку и дозаправит систему.

Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.

Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

  • Отсоедините проводку от контактов.
  • Перекусите трубки мотора, которые соединяют его с другими частями.

Важно! Перед началом работ узнайте, какой тип хладагента используется в вашем холодильнике. Этот газ может быть взрывоопасным.

  • Открутите крепежные болты кожуха и достаньте из корпуса.
  • Отсоедините реле, выкрутив винты.

  • Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
  • Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.

Исходя из модели двигателя и самого холодильника, значения могут отличаться ± 5 Ом.

  • Если показания не совпадают, прибор неисправен. Если где-то показался обрыв — обычный или инверторный мотор подлежит замене или ремонту.

Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.

  • Вам нужно измерить давление.
  • Подсоедините к нагнетающему штуцеру шланг с отводом.
  • Запустите мотор.
  • Измеряйте давление.
  • Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
  • Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.

Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.

Важно! Подобные работы опасны для жизни. Проводить подобную диагностику может либо мастер, либо опытный человек.

Выполните подключение двигателя через шнур по схеме:

В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.

  • До этого диагностика проводилась без реле, теперь подключите его к мотору.
  • Выполните запуск.
  • Вооружитесь тестером с клещами.
  • Прижмите клещами сетевой провод, который ведет к прибору.
  • Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.

Дополнительно проведите диагностику пускового реле. Его контакты также замеряются мультиметром.

Теперь вы знаете, как проверить мотор-компрессор своими руками. Для убедительности посмотрите видео о диагностике:

Источник

Как проверить компрессор любого холодильника

Если произошел сбой в работе процессора, то для начала обследуйте исправность кабеля. Если повреждений не обнаружено, тогда необходимо проверить исправность компрессора для холодильника . Для этого необходимо:

  • Снимаем оградительный короб, достаем компрессор и отключаем реле.
  • Используя тестер, проверяем сопротивление.
  • Далее следует произвести измерение сопротивления между проходными точками касания и коробом. Используйте прибор мультиметр. Если данный аппарат покажет обрыв, то это означает, что деталь исправна. Если на мультиметре указано любое значение, то это означает тяжелое повреждение.
  • Также исправность компрессора проверяют посредством манометра. Для этого прибор соединяют с компрессором при помощи шланга и измеряют давление, предварительно включив компрессор. Исправная деталь выдает значение давления в 6 атмосфер.
  • В том случае, когда электродвигатель рабочий, но не вырабатывается нужная температура, источник проблемы может крыться в утечке фреона. В этом случае стоит обратиться к профессиональному мастеру.

Как измерить сопротивление?

Прежде, чем производить исследование сопротивления компрессора, вначале произведите проверку на пробной технике. Это необходимо для того, чтоб исключить поражения электрическим током. Такая ситуация может возникнуть при работе с холодильниками былых моделей.

Для этого измеряем сопротивление между обшивкой и каждым контактом. На обшивке обнаруживаем не окрашенную площадь, либо просто соскребаем ее.

При данном исследовании сопротивление на мультиметре должно отображать «бесконечность». Если этого не происходит, то это означает, что электродвигатель поломан, и последующая проверка компрессора представляет опасность. Если это произошло, тогда поступайте следующим образом:

  • Уберите крышку электро пускового реле и отъедините его.
  • Далее проверяем сопротивление промеж клеммам при помощи мультиметра либо омметра.

Измеренные данные сверяем со специализированной таблицей. В данной таблице указаны оптимизированные показания сопротивления для измеряемой модели холодильника.

Как проверить ток?

Следом за измерением сопротивления, необходимо проверить ток. С этой целью следует, подсоедините реле, и запустить электродвигатель. Но прежде убедитесь в годности реле.

Для поверки тока воспользуйтесь мультиметром, который снабжен зажимами. Этими зажимами подключитесь к любому из сетевых проводов. Значение силы тока должно быть прямо соразмерно производительности электродвигателя.

Источник

Как проверять компрессор холодильника на работоспособность

В бытовых холодильниках компрессор – одна из главных деталей. Именно он обеспечивает замкнутый цикл рабочего процесса, основанного на принципе теплоотдачи с образованием отрицательных температур внутри холодильной камеры. Если по какой-то причине компрессор не работает, не запускается, холодильник превращается в бесполезный (хотя и красивый) шкаф.

Есть ли возможность самостоятельно определить причину неисправности, если учесть, что не всегда именно компрессор становится «виновником» поломки? Несомненно, такая возможность есть. Потребуется лишь вооружиться определенными знаниями и навыками.

Советы по самостоятельной проверке компрессора в холодильнике

Цилиндрический предмет, чаще черного цвета, который можно увидеть с обратной стороны внизу холодильника – это кожух компрессора. Внутри кожуха в трансформаторном масле на независимой пружинной подвеске располагается компрессор.

Принципиально компрессоры ничем друг от друга не отличаются. Они представляют собой электродвигатель с поршневой или плунжерной нагнетательной системой. Любой электродвигатель переменного тока имеет в своей конструкции рабочую и пусковую обмотки.Обрыв или прожиг провода в одной из обмоток – наиболее частая причина поломки всего блока компрессора.

Из кожуха выводятся три контактные клеммы. Одна из клемм служит выводом пусковой обмотки, другая – рабочей обмотки,а третья –это общая шина.

Кроме того, каждый компрессор имеет пусковое реле. Устройство для запуска мотора в виде небольшой коробочки, имеющей общую контактную группу с клеммами компрессора. Иначе говоря, эта «коробочка» буквально надевается на эти самые три клеммы. Пусковое реле также может стать причиной, вследствие которой компрессор холодильного агрегата не запускается.

Новейшие модели холодильников оснащаются принципиально новыми устройствами запуска компрессора. Такие пускатели представляют собой сугубо электронное устройство, в отличие от прежних — электромеханических. Сама собой напрашивается аналогия с автомобильными блоками зажигания, пришедшими на смену традиционным трамблерам.

Не стоит забывать о питающем кабеле, который мы нередко основательно дергаем, пытаясь дотянуть до ближайшей розетки.

Возможные неисправности

Из перечисленных выше причин складывается следующий перечень возможных неисправностей холодильника:

  • перегорание одной из обмоток компрессора;
  • выход из строя пускового реле;
  • обрыв одной из токопроводящих жил (фаза, ноль) внутри питающего кабеля.

Последовательное исключение каждой из возможных неисправностей позволит определить истинную и приступить к ремонту или замене детали.

Для проверки питающего кабеля неплохо иметь в запасе подобный в заведомо рабочем состоянии. Это может быть сетевой шнур от старого утюга, стиральной машины, компьютерного блока питания и любых других приборов подходящей мощности.

Важно знать функциональную принадлежность каждой из клемм и не перепутать линию электропитания с шиной заземления. Закрепив контакты на соответствующих клеммах пускового реле, проверяем работоспособность холодильного агрегата. Если запуск компрессора состоялся, причина ясна.

Другой способ проверки кабеля после его отсоединения от реле — попытаться запитать с его помощью простейший электроприбор, например, настольную лампу. Здесь важно в целях безопасности предварительно изолировать импровизированные клеммные соединения.

Те, кто имеет в домашнем арсенале мультиметр, с помощью этого прибора (пр наличии опыта) могут предельно точно и быстро поможет определить любую из возможных неисправностей.

Проверяем компрессор холодильника: на сопротивление, на реле, проверка давления

Первым из необходимых действий при работе с компрессором будет проверка корпуса на пробой.Если он есть, можно почувствовать ощутимый удар током. Такое нередко происходит при работе со старыми холодильниками. Так что лучше, если рука будет в защитной перчатке.

Определить утечку электричества можно, измерив сопротивление между контактами и корпусом. Краску на корпусе придется зачистить для обеспечения токопроводимости, либо найти хотя бы малейший неокрашенный участок.

Индикатор прибора в режиме омметра должен показывать знак «бесконечность». Другими словами никаких цифр не должно быть. Если на индикаторе отображается хоть какое числовое значение, это указывает на наличие пробоя. В любом случае, требуется ремонт компрессора или его полная замена.

Продвигаясь от простого к сложному, проверяем на ликвидность пусковое реле. Принцип работы этого узла заключается в электромеханическом (в новых моделях – электронном) преобразовании частоты электрического тока для возбуждения пусковой обмотки двигателя.

Эффективным способом проверки будет исключение реле из цепи и кратковременная подача электроэнергии напрямую на клеммы рабочей обмотки. Если замечено вращение ротора, то вполне очевидно, что пусковое реле нуждается в замене.

Отсутствие результата при прямом подключении двигателя указывает на необходимость тестирования его обмоток, каждая из которых имеет свой номинал сопротивления. Обычно на корпусе компрессора располагается табличка с указанием рабочих параметров и схема коммутации электрических цепей.

Убедившись в исправности электрического оснащения компрессора, приступают к проверке его рабочего давления. Соблюдая меры предосторожности, в удобном месте перекусываем кусачками трубку от нагнетающего штуцера. Плоскогубцами завальцовываем конец трубки, идущей к испарителю холодильника, либо устанавливаем заглушку.

Важно. Перед началом работ важно узнать, какой тип хладагента используется в вашем холодильнике. Этот газ может быть вредным для глаз и дыхательных путей, воспламеняемым и даже взрывоопасным.

На конец трубки, идущей от компрессора, устанавливаем манометр с рабочим диапазоном до шести атмосфер. Здесь важно следить, чтобы медная трубка не была завальцована. Для соединения с манометром используют резиновый шланг повышенной прочности, например, от автомобильного насоса и винтозатяжные хомуты.

При включении компрессора манометр должен показать рабочее давление в пределах от четырех до шести атмосфер, в зависимости от модели холодильного агрегата и его мощности. Если показатель давления значительно ниже требуемых параметров, компрессор считается нерабочим и подлежит замене.

Кроме прочего, неизбежны потери хладагента, а это в немалой степени сказывается на эффективности работы холодильника. В процессе замены компрессора газ необходимо заливать до нужного объема. Самим выполнять такую работу крайне сложно. Рекомендуется привлечение специалиста, имеющего навыки, соответствующее оборудование и расходные материалы.

Источник

Как проверить пусковое реле холодильника

Потратив время на то, чтобы узнать, как проверить пусковое реле холодильника, вы сможете найти любые проблемы, исправить их и, в конечном итоге, сэкономить деньги, которые вам придется потратить на новое. Это не самая простая задача для мастера, но с небольшой концентрацией и решимостью ее можно выполнить. Вот как проверить пусковое реле холодильника.

Шаг 1 — Отключение от источника электроэнергии

Отключите питание холодильника, отключив соответствующий прерыватель цепи или отключив устройство от сети.Это шаг по обеспечению безопасности, которого следует придерживаться каждый раз, когда вы работаете с электричеством или оборудованием с электрическим приводом. В этом случае, когда вы проверяете пусковое реле холодильника, вы хотите отключить питание как для предотвращения поражения электрическим током, так и потому, что компрессор может запуститься в любой момент во время процесса тестирования, что изменит ваши результаты.

Шаг 2 — Найдите пусковое реле

Найдите пусковое реле. Для этого вам нужно сначала найти компрессор.Компрессор обычно расположен в задней части холодильника, поэтому вам нужно будет снять его со стены. Будьте осторожны при перемещении холодильника, чтобы не повредить кухонный пол. Керамический пол непросто повредить, но обычно не нужно много времени, чтобы навсегда повредить линолеум. При необходимости положите картон на пол, чтобы защитить его. Вытащив холодильник, ищите большой предмет в форме цилиндра с подсоединенными к нему медными трубками — вы только что нашли компрессор. Двигайтесь к правой стороне компрессора и ищите коробку с торчащими из нее проводами.Пусковое реле находится внутри этой коробки.

Шаг 3. Доступ к пусковому реле

Снимите крышку с коробки, открутив ее при необходимости соответствующей отверткой. В большинстве случаев отвертка вам не понадобится, потому что крышка удерживается на месте зажимами или зажимами, которые можно ослабить вручную. Внутри коробки находится предохранитель от перегрузки и пусковое реле. Самый большой компонент — стартовое реле. Реле с проволочной обмоткой может быть протестировано самим мастером, но твердотельное реле потребует проверки профессионалом.Снимите проволочное реле с помощью плоскогубцев.

Шаг 4 — Проверка реле
