Как проверить таходатчик на стиральной машине: Как проверить таходатчик (датчик Холла) в стиральной машине

Содержание

как проверить таходатчик, где находится датчик холла на LG, сопротивление

Тахогенератор контролирует обороты, которые выполняет мотор стиральной машины

Данный прибор рассчитан на контроль оборотов в стиральной машине. Чаще всего его называют таходатчиком, в некоторых стиральных машинах он приобрел название датчик Холла. В них есть небольшая разница, но принцип их работы одинаков и довольно прост. Таходатчик располагается на валу двигателя и выглядит как маленькое кольцо с проводами. В то время как двигатель вращается, в кольцо создается напряжение, чем больше скорость работы двигателя, тем выше создается поле напряжения. Если измерить эти данные, можно узнать точную скорость вращения двигателя.

Содержание материала:

1 Как проверить таходатчик на стиральной машине: первые 4 действия
2 Таходатчик в стиральной машине: где находится и признаки поломки
3 Замена таходатчика для стиральной машины
4 Датчик холла в стиральной машине LG

Как проверить таходатчик на стиральной машине: первые 4 действия

Для того чтобы проверить тахогенератор, снимать его с двигателя не нужно, однако демонтаж самого двигателя обязательно потребуется. Для этого снимают ремень с вала, откручивают болты, которые крепят мотор и вытаскивают двигатель.

Чтобы правильно проверить таходатчик на стиральной машине, нужно изучить советы специалистов

Проверка конечно важна, но перед тем как заниматься всей этой работой, определите, может быть, причиной неисправности являются другие моменты.

Специалисты выделяют 4 основные причины, которые являются причиной неисправности:

Первое, что нужно сделать, это осмотреть клавишу отжима. Случается так, что она западает и именно поэтому появляется неисправность. Такое легко исправить за считанные минуты.
Убедитесь в том, что тахогенератор надежно закреплен. Когда стиральная машина работает, она сильно вибрирует, и эти движения могли повредить его крепление.
Используйте мультиметр для проверки соединений. Неактивное состояние должно выдавать показатель не более 70 Ом. Если же сопротивление меняет свои данные, когда вал начинает вращаться, то тахогенератор исправлен.
И последняя причина нестабильности работы является отсутствие заземления. Если определенное количество заряда попадает на шкив, то работа может стать плохой.

Проверьте свою стиральную машину на наличие данных дефектов, если причина в них, то вы с легкостью сможете исправить их самостоятельно, и машинка начнет работать. Если же и после их устранения проблема не исчезла, тогда можно быть твердо уверенным в неисправности тахогенератора.

Для того чтобы проверить тахогенератор делаем следующее:

Отсоединяем провода тахогенератора от разъемов и измеряем сопротивление. Эту процедуру можно провести без отсоединения прибора от двигателя.
Переключите мультиметр в режим измерения напряжения и убедитесь в том, что прибор выдает ток при работе двигателя. Показатель должен составлять 0.2 В.
Если все показатели в норме, обратите внимание на болт для крепления прибора, если он ослаблен, то датчик будет «глючить». Затяните его или замените на новый.

Если ваше устройство не прошло всех этих проверок, то его нужно заменить. Такая поломка чаще всего происходит в том случае, если стиральная машинка работает в перегруженном режиме.

Таходатчик в стиральной машине: где находится и признаки поломки

Таходатчик в стиральной машине расположен на валу двигателя, который установлен внизу техники. Для того чтобы получить к нему доступ, потребуется устранить заднюю крышку агрегата. Для этого откручиваем болты, которые держат эту панель, и снимаем ее. Двигатель можно сразу увидеть, он находится снизу и соединяется при помощи ремня со шкивом.

Если вы не имеете опыта ремонта стиральной машины, то стоит обратиться за помощью к профессионалам

Поломка таходатчика очень редкое явление, ведь сам по себе прибор очень надежный, но в случае поломки, лучше обратиться к специалисту и не делать ремонт своими руками.

Если же данный прибор все же сломался, стиральная машинка начинает вести себя следующим образом:

Нельзя проконтролировать количество оборотов;
Вращение барабана становится неправильным;
Время стирки становится продолжительнее, чем заданные показатели;
Обороты отжима уменьшаются, или же машинка вовсе не отжимает белье.

Все эти признаки являются показателями того, что таходатчик пришел в неисправность и его следует проверить, а в случае необходимости заменить на новый.

Замена таходатчика для стиральной машины

Если появилась необходимость проверить на работоспособность таходатчик или его нужно заменить, то где он расположен, вы уже знаете, осталось определиться, каким образом проводится демонтаж и монтаж.

Неисправный таходатчик устраняется согласно следующему порядку:

Провода отсоединяются от разъемов;
Пластиковая или металлическая крышка таходатчика снимается, чаще всего она крепится защелкой;
Крепежи, на которых держится сам тахогенератор, устраняются;
Вышедший из строя прибор убирается и на его место ставится новый;
Замена производится в обратном порядке, согласно пунктам выше.

Таходатчик для стиральной машины можно приобрести в специализированном магазине или в интернете

На данный момент большая часть производителей оснащают стиральные машины датчиком Холла. Он располагается в двигателе и оснащен высокой степенью надежности. Такую технику можно увидеть в стиральных машинах производства Bosch, LG и Indesit.

Не следует сразу склоняться к тому, что тахогенератор сломался, ведь существует ряд более простых причин, которые можно устранить практически моментально.

Датчик холла в стиральной машине LG

Тахогенератор необходим с той целью, чтобы рассчитывать количество оборотов, а так же замерять сгенерированное напряжение. Эти показатели являются очень важными и требуют верный учет. Именно контроль этих данных гарантирует долгую работоспособность стиральной машины, а так же правильное выполнение всех программ, которыми она оснащена.

Если же таходатчик вышел из строя, вращения барабана становятся неконтролируемыми, это можно увидеть при отжиме вещей. Барабан начинает крутиться не так, как этого требует заданная программа, данные об этом передаются в модуль, который анализирует информацию и дает приказ замедлить, или ускорить работу. Чаще всего таким модулем оснащены стиральные машинки LG, Candy? Samsung (Самсунг).

Датчик холла в разных стиральных машинах может выглядеть по-разному

Тахогенератор в стиральных машинах марки LG представляет собой маленькую деталь, которая фиксируется на неподвижной части двигателя.

Работа таходатчика заключается в наблюдении за появляющимся магнитным полем при работе.

Данный прибор имеет три вывода. Они дают нужные данные, которые позволяют контролировать обороты в электронном модуле, а так же позволяют управлять стиральной машиной. Благодаря этим данным модуль делает вывод, что нужно делать с оборотами, добавить или уменьшить их.

Что такое тахогенератор в стиральной машине (видео)

Исходя из всего вышесказанного, можно сделать вывод, что тахогенератор или таходатчик, является одной из важных деталей во всей системе стиральной машинки. И хотя поломка данной детали практически не возможна, перестраховаться все же следует. Самое главное, это не допускать перегрузки вашей домашней помощницы и внимательно следить за ее рабочим процессом. Ну а в том случае если вы заметили отклонения в работе, то не медлите, а сразу обратитесь к специалистам.

Таходатчик в стиральной машине — где находится, проверка, замена 2Стиралки.ру

Дата: 26.05.2015

Таходатчик стиральной машины – это небольшой прибор, который устанавливается на роторе двигателя для контроля его оборотов. Также таходатчик называют тахогенератором стиральной машины. В некоторых стиральных машинах такой датчик называют датчиком Холла, он немного отличается, но принцип действия у них совершенно одинаковый.

Принцип действия тахогенератора в стиральной машине

Принцип действия таходатчика довольно прост. Сам тахогенератор находится на валу двигателя и представляет из себя небольшое кольцо с проводами. Когда двигатель вращается в кольце образуется напряжение за счет магнитного поля (принцип генератора), чем выше скорость вращения двигателя, тем выше напряжение. Соответственно измерив это напряжение можно получить скорость вращения двигателя.

Именно для измерения скорости вращения двигателя и служит таходатчик в стиральной машине. Принцип действия, следующий. Допустим двигатель раскручивается и начинает вращать барабан, для того, чтобы активировать отжим, нужно увеличить количество оборотов двигателя до 800 об/мин. Модуль управления отдает сигнал отдает команду на увеличение оборотов двигателя, но когда нужно прекращать поднимать обороты? Для этого и нужен тахогенератор, он постоянно отдает параметры оборотов двигателя и тем самым позволяет модулю управления принимать решения о скорости вращения мотора.

Симптомы неисправного таходатчика

Если в стиральной машине ломается таходатчик, то она начинает себя вести следующим образом. Т. к. количество оборотов не контролируется, то машинка начинает с неправильной скоростью вращать барабан. Во время стирки обороты могут быть слишком большие, а во время отжима наоборот обороты не поднимаются. Машинка может вовсе не отжимать белье. Такие «глюки» свидетельствуют о том, что одна из причин их появления может быть таходатчик.
Чтобы проверить тахогенератор стиральной машины, нужно сначала добраться до него.

Данные симптомы могут быть не только из-за поломки таходатчика, а в следствии других неисправностей стиральных машин.

Где находится таходатчик в стиральной машине

Тахогенератор стиральной машины находится на валу двигателя, который устанавливается внизу стиралки. Чтобы подобраться к двигателю, вам нужно будет снять заднюю стенку машинки. Для этого открутите болты, которые крепят эту стенку и снимите ее. Двигатель находится внизу и соединен с помощью ремня со шкивом, вы его увидите сразу.

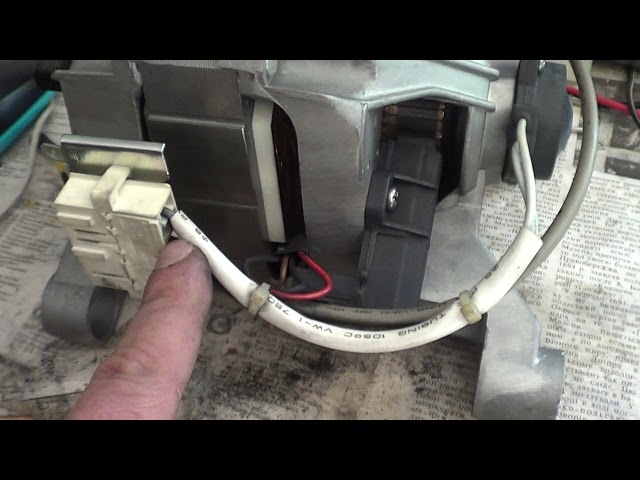

Таходатчик находится на задней части двигателя на валу. Для его проверки или замены необходимо будет снять двигатель, процедура эта подробна описана в статье по ремонту двигателя стиральной машины своими руками.

Как проверить таходатчик на стиральной машине

Для проверки тахогенератора необаятельно снимать его с двигателя, но сам двигатель придется снять со стиральной машины. Сначала нужно снять ремень с вала двигателя. Далее окрутите болты, крепящие мотор, вытащите двигатель наружу, предварительно отсоединив от него провода.

Чтобы проверить таходатчик на работоспособность проделайте следующее:

Для начала отсоедините провода таходатчика от разъема, после чего замеряйте сопротивление на них. Для этого вам понадобится мультиметр, который нужно перевести в режим измерение сопротивления. Нормальное сопротивление тахогенератора должно составлять в районе 60 Ом. Кстати эту процедуру вы можете проделать не снимая двигатель со стиральной машины.
Чтобы убедится, что тахогенератор работает и выдает ток при вращении двигателя, переключите мультиметр в режим измерения напряжения. Замеряя напряжение на выводах таходатчика крутите рукой двигатель. Напряжение должно подниматься. При вращении двигателя оно обычно составляет около 0,2 В.

Если все хорошо проверьте болт крепления таходгенератора, очень часто он расслабляется и датчик начинает «глючить». Если он расслаблен подтяните его.

Если ваш тахогенератор не прошел эти тесты и болт его крепления был затянут, то пора его менять. Ломается таходатчик чаще всего по причине перегрузки стиральной машины.

Сам таходатчик выходит из строя крайне редко, ведь это довольно надежная деталь, поэтому проверьте все контакты его подключения, а также другие неисправности.

Как заменить таходатчик в стиральной машине

Для начала нам нужно снять таходатчик со стиральной машины. Для этого сначала нужно отсоединить разъемы таходатчика, если вы этого еще не сделали. Разъемы могут как просто выдергиваться, так и быть закреплены в общей колодки, откуда их нужно аккуратно вытащить. С помощью тонкой шлицевой отвертки.
Дальше необходимо снять крышку таходатчика, она обычно защелкивается. Крышки бывают металлические или пластиковые. Также крышка может идти вместе с тахогенератором и крепится с помощью болтов. Откручиваем болты, которые крепят таходатчик и снимаем его.

Сборка происходит в обратном порядке. На видео ниже вы сможете увидеть, как снять двигатель со стиральной машины.

Тахогенератор двигателя в стиральной машине

Тахогенера́тор (от др.-греч. τάχος — «быстрый», «скорость» и лат. generator «производитель») — небольшое измерительное устройство с магнитным ротором и катушкой закреплённой на задней части вала двигателя, которое генерирует переменное напряжение различной амплитуды и частоты в зависимости от скорости вращения вала. Иными словами тахогенератор выступает в роли датчика обратной связи между двигателем и электронным блоком управления.

Благодаря такой взаимосвязи поддерживается стабильная скорость вращения двигателя при различных нагрузках.
Вопрос электрического сопротивления катушки тахогенератора стиральной машины возникает часто, когда начинается проверка работоспособности двигателя. В стиральных машинах применяется синхронный тахогенератор переменного тока, то есть при увеличении скорости вращения ротора пропорционально увеличивается и амплитуда сигнала. В рамках данной статьи не будем подробно рассматривать принцип работы таходатчика, формы сигналов и как это всё работает.

1. Признаки неисправности

Основные

признаки неисправного таходатчика и возможные причины взятые из практики:

Проявление неисправности	Пояснение	Возможные причины
В самом начале программы, с небольшим интервалом, двигатель 3 раза выходит на высокие обороты	Не поступает сигнал с таходатчика, поэтому трижды идёт максимальная подача напряжения на обмотку двигателя с блока управления. Далее, обычно появляется код неисправности. Например: Ariston, Indesit — F02 Electrolux, AEG, Zanussi — E52 Bosch, Siemens — F21 Но эти коды неисправности могут возникать ещё из-за изношенных щёток электродвигателя.	Обрыв обмотки катушки датчика Обрыв проводки от датчика до эл. модуля Открутился ротор или катушка таходатчика
В какой-то определённый момент, на любом этапе стирки двигатель трижды выходит на максимальные обороты	Всё как и в случае выше. С той лишь разницей, что пропадает сигнал с тахогенератора при нагревании электродвигателя и катушки тахогенератора. После остывания, всё опять начинает работать, но до определённого момента.	Пропадает контакт в катушке таходатчика при нагревании Отходит контакт проводки при вибрации Плохо закреплена катушка тахогенератора
Рывки и нестабильное вращение или не выходит на отжим	Идёт нестабильный сигнал с таходатчика. Часто не выходит на отжим стиральная машина Beko из-за расколотого магнита ротора и формируется неправильный электрический импульс. В стиральных машина LG с прямым приводом это вызвано неисправностью датчика Холла.	Трещина, раскол магнитного ротора Плохо закреплена катушка тахо Неисправен датчик Холла (в стиральных машинах с прямым приводом)

2. Как проверить тахогенератор

Проверить тахогенератор можно несколькими способами. Приведённые ниже методы являются самыми простыми, но не всегда говорят о 100% исправности тестируемой детали. Для этого нам понадобится мультиметр с электронным табло или со стрелкой.

Ставим мультиметр в режим прозвонки. К выводам тахогенератора на колодке двигателя подсоединяем щупы прибора. Рукой начинаем вращать ротор двигателя в любом направлении. В момент вращения электронный прибор должен издавать прерывистый звуковой сигнал, а у прибора со стрелкой будет наблюдаться колебание стрелки. Если так, значит всё в порядке.

Ставим мультиметр в режим измерения переменного напряжения (в пределах до 5 Вольт). К выводам тахогенератора на колодке двигателя подсоединяем щупы прибора. Рукой начинаем вращать ротор двигателя в любом направлении. В момент вращения можно наблюдать хоть какую-то генерацию напряжения, может составлять от 0,5 до 2 Вольт. Если так, значит всё в порядке. В реальном режиме работы двигателя, при максимальных оборотах может генерироваться переменное напряжение до 60 — 70 Вольт.
Измерение сопротивления катушки. У каждого тахогенератора и типа двигателя оно может варьироваться от 15 до 500 Ом. Примерная таблица значений для каждого типа двигателей и тахогенераторов приведена в пункте №3 данной статьи.
Измерение электрического сопротивления на выводах датчика Холла тоже показано на рисунке ниже. Значения указаны примерно и могут немного отклоняться в меньшую или большую сторону. Но если эти показатели в норме, то это не говорит об исправности самих элементов Холла.

3. Таблица размеров и сопротивлений тахогенераторов

Существует большое количество модификаций двигателей среди одного и того же производителя и систематизировать данные в одной таблице нереально. Ниже представлена общая информация, которая может служит только ориентиром для определения параметров тахогенератора.

На заметку!
Как показывает практика и это точно проверено, сопротивление катушки тахогенератора не играет столь важную роль. Главное, чтобы подходили габариты и крепление катушки.

Марка двигателя	Габариты катушки (мм) диаметр внешн., внутр. и толщина	Сопротивление катушки
CESET, Indesco	40x27x12	64 — 115 Ом
Welling	50x21x15 внутренний диаметр катушки может отличаться	около 40 Ом (для СМ Samsung) 65 — 95 Ом (для СМ Ariston, Indesit)
Sole, ACC	37x22x14 39x22x14	115 — 135 Ом (красный провод) 170 — 196 Ом (жёлтый провод) 450 — 500 Ом (белый провод)
FHP, Nidec, Arcelik	31x20x13	55 — 95 Ом (Arcekik, Beko) 125 — 150 Ом (FHP) 210 — 250 Ом (в двигателях посудомойки Electrolux)
Bosch, Siemens	Установлен в задней крышке и заклёпан	15 — 22 Ом
Selni	нет данных	около 85 Ом
LG Direct Drive		Сопротивление на выводах: (1 — 2) Vcc — GND = 2 Ком (2 — 4) GND — Sa = 10 Ком (2 — 5) GND — Sb = 10 Ком

Успехов в ремонте!

Статья подготовлена интернет-магазином A-qualux. ru

Как проверить таходатчик на стиральной машине: ход работ и советы специалистов

3 Января, 2021
Инструменты и оборудование
Иван Гресько

Судя по отзывам владельцев стиральных машин, эти устройства нередко выходят из строя. Причина поломки часто заключается в неисправной работе такой детали, как тахогенератор. Поэтому вопрос, как проверить таходатчик на стиральной машине, является довольно актуальным. Если потребуется, то эту деталь замените. Информация о том, как проверить таходатчик на стиральной машине, содержится в данной статье.

Знакомство с прибором

Прежде чем интересоваться, как проверить таходатчик на стиральной машине, нужно получить представление, что же собой представляет эта деталь. Таходатчик, или тахогенератор, является небольшим измерительным устройством, местом размещения которого стала задняя часть вала двигателя. В тахогенераторах есть магнитный ротор и катушка, посредством которых осуществляется генерация переменного напряжения различной амплитуды, которая зависит от того, с какой скоростью вращается вал. В целом тахогенератор является датчиком, который обеспечивает обратную связь между электроникой управления и движком, благодаря чему двигатель при любой нагрузке вращается со стабильной скоростью.

Вопрос, как проверить таходатчик в стиральной машине, возникает в том случае, если требуется проверить работоспособность движка. В стиралках используется синхронный таходатчик переменного тока. Таким образом, если ротор будет вращаться быстрее, это отразится на амплитуде сигнала. Подробнее о признаках поломки и о том, как проверить таходатчик, далее.

О неисправности прибора

Судя по отзывам владельцев, в начале программы двигатель может выходить на высокие обороты. Это может быть вызвано обрывом обмотки на катушке или ее плохим креплением. Также резкая смена оборотов свидетельствует о том, что щетки двигателя изношены. Не исключено, что в результате вибрации контакты проводки начали отходить. Напряжение может подаваться с блока управления на обмотку мотора, из-за чего сигнал из таходатчика не поступает. Бывает, что сигнал перестает поступать по причине нагрева движка и катушки устройства и возобновляется после их остывания. Из-за нестабильности сигнала мотор начинает работать резкими рывками, а может и вовсе не выйти на отжим. Как утверждают специалисты, в этом режиме в стиральной машинке двигатель должен обеспечивать не менее 800 оборотов в минуту. При выходе таходатчика из строя количество оборотов не регулируется. Такие признаки указывают на то, что на магнитном роторе образовался скол или трещина.

С чего нужно начать? Первый способ

Сначала обзаведитесь мультиметром с электронной стрелкой или табло. Прежде чем приступить к процедуре, отключите стиральную машину от электросети, подачи воды и канализации. Чтобы проверить тахогенератор, вам не обязательно снимать его с движка, однако непосредственно сам двигатель придется снять со стиралки. Как проверить таходатчик на стиральной машине мультиметром? Для этого выполните следующее. Сначала снимите ремень с вала. Далее займитесь выкручиванием болтов, посредством которых мотор крепится к машинке. Когда болты будут извлечены, можете доставать двигатель наружу. Не забудьте также отсоединить от разъема все провода тахогенератора.

Ход работ

На данном этапе вам нужно с помощью щупов мультиметра проверить сопротивление на проводах. Для этой цели электронный прибор выставьте в режим прозвонки. Далее щупы прибора соедините с выводами тахогенератора, расположенные на колодке мотора. После этого ротор движка вращайте в любом направлении. Это будет сопровождаться прерывистым звуковым сигналом, исходящим от электронного прибора, стрелка которого начнет колебаться. Это свидетельствует о том, что тахогенератор исправен.

Второй способ

Если вы решили воспользоваться данным способом, то электронный прибор должен быть в режиме переменного напряжения. После подсоединения щупов начинайте вращать ротор. При этом вы увидите генерацию напряжения, которая может варьироваться в пределах 0,5-2 Вольт. Если это так, то с вашим тахогенератором все в порядке. Как утверждают специалисты, переменное напряжение работы двигателя в реальном режиме при максимальных оборотах составляет от 60 до 70 Вольт.

Как проверить таходатчик на стиральной машине «Самсунг» и Indesit

Владельцам таких агрегатов можно порекомендовать измерить сопротивление катушки, используя таблицу значений. Показатель может зависеть от типа движка и таходатчика. Например, тахогенератор в Samsung сопротивление катушки имеет в пределах 40 Ом. Тем, кто не знает, как проверить таходатчик на стиральной машине «Индезит», следует учитывать внутренний диаметр катушки. В зависимости от толщины, внутреннего и внешнего диаметра показатель сопротивления может варьироваться в пределах от 65 до 95 Ом.

О замене тахогенератора

Может быть так, что ваш таходатчик оказался неисправным. В таком случае его нужно заменить. Прежде чем это сделать, нужно извлечь поломанное устройство. Сначала отсоедините разъемы. Достаточно будет их просто выдернуть. Может быть, это вам не удастся, а потому выкручивайте их, используя шлицевую отвертку. После выполнения этих действий снимайте металлическую или пластиковую крышку устройства, которая крепится к таходатчику болтами. Вам нужно их открутить, после чего тахогенератор можете извлечь.

В заключение

Выполнять ремонт таходатчика лучше тем, кто знаком с работой этого устройства. В противном случае в результате неправильного обращения с деталями стиральной машины тахогенератор придется покупать новый.

Таходатчик в стиральной машине: проверка и замена

Рейтинг автора

Написано статей

Опубликована: 14-5-2018

Изменена: 14-5-2018

Время на прочтение: 3 минут

У этой статьи: 1 комментариев(я)

Содержание

Что такое таходатчик?
- Признаки неисправности датчика Холла
Как проверить таходатчик?
- Демонтажные работы
- Как измерить сопротивление таходатчика?

Таходатчиком или тахогенератором именуют маленький приборчик, следящий за оборотами электродвигателя. Он монтируется на роторе мотора и, помимо контроля за оборотами, ведет также учет сгенерированного напряжения. Благодаря этому небольшому прибору, именуемому в честь своего изобретателя датчиком Холла, удается поддерживать работу узлов СМА в пределах заданных параметров. Разберемся, как работает датчик холла в стиральной машине и что делать, если он сломался.

Что такое таходатчик?

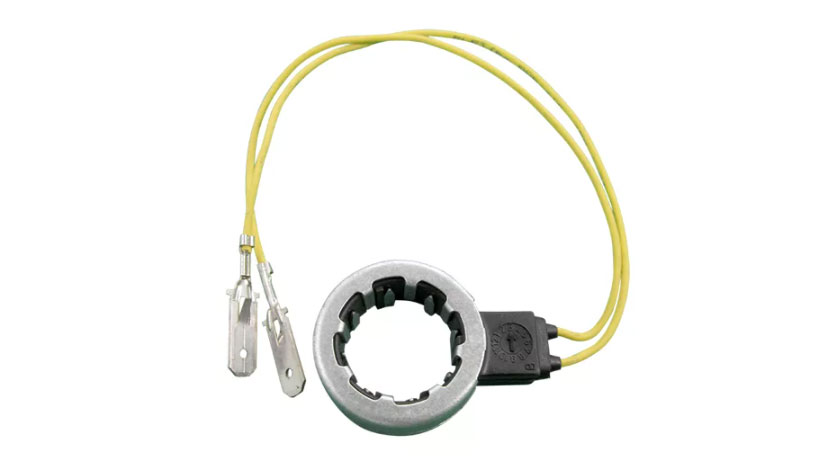

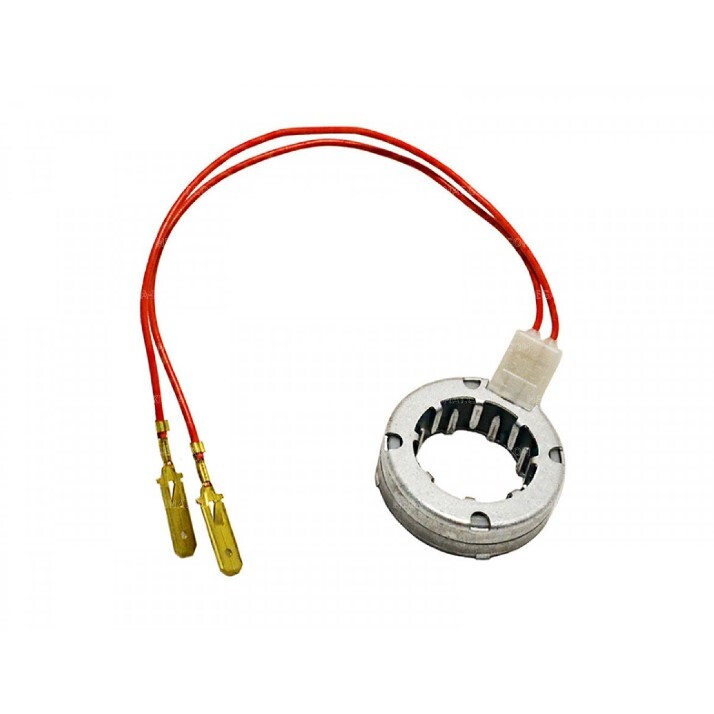

С виду это кольцо из металла, от которого идут проводки. Таходатчик в стиральной машине — где находится? Его крепят на валу электромотора, который, вращаясь, создает напряжение, снимаемое датчиком. Величина напряжения, создаваемого электромагнитным полем статора, прямо пропорциональна скорости, с которой вращается вал. С ростом оборотов растет величина напряжения.

Что такое тахогенератор в стиральной машинке? Зачем в устройстве, созданном для стирки белья, нужен этот мудреный счетчик? Он измеряет скорость электромотора — ее расчет ведется по показаниям напряжения. Датчик подает информацию на плату управления — так ведется контроль за оборотами барабана. С учетом полученных данных «мозг» стиралки принимает решение — наращивать или снижать обороты.

Признаки неисправности датчика Холла

Резкое изменение оборотов.
Вещи отжимаются некачественно — чувствуется нехватка оборотов.
Когда идет стирка, вращение слишком быстрое — больше положенного.

Как проверить таходатчик?

Хотите убедиться в диагнозе? Тогда нужна проверка тахогенератора. Сделать это не просто — приходится демонтировать электродвигатель. Чтобы не разбирать СМА зря, нужно предварительно исключить другие неисправности, которые могут вызывать аналогичные симптомы:

Проверьте клавишу, отвечающую за отжим. Возможно, кнопка просто вдавлена и зажата, что и привело к неполадкам.
Сделайте перезагрузку СМ. Выключите из розетки. Через 15 минут включите. Перемен нет? Ну, значит, нужно проверять датчик.

Демонтажные работы

Перед тем как проверить тахогенератор стиральной машинки, придется разобрать стиралку и извлечь мотор. Разборка ведется так:

Стиралка отключается от сети, воды, канализации.
На задней стенке выкручивают саморезы. Снимают заднюю панель.
Убирают приводной ремень. Его тянут к себе, второй рукой при этом прокручивают шкив.
Снимают электромотор. Прежде чем отсоединить провода, сделайте фото, чтобы не ошибиться при подключении.

Демонтаж двигателя:

Выкрутите болты, на которых крепится электромотор.
Пошатайте движок из стороны в сторону и извлеките наружу.

Посмотрите на извлеченный прибор и проверьте, не ослаб ли его крепеж от вибрации. При необходимости подтяните крепежный болт. Также могли отойти контакты — тогда нужно всего лишь исправить соединение.

Как измерить сопротивление таходатчика?

Вы выяснили, что крепеж и соединения в порядке, приступайте к тестированию устройства. Есть два варианта проверки:

На тестере установите режим сопротивления. Отключите проводки от датчика. Дотронувшись щупами до контактов, измерьте сопротивление тахогенератора стиральной машины. У исправного прибора оно будет располагаться в диапазоне 60–70 Ом.
Выберите на тестере режим напряжения. Следует выяснить — есть ли выработка тока. Если есть — датчик Холла не поломан. Дотронувшись щупами до контактов, второй рукой прокручивайте двигатель. Наблюдайте за показаниями — если они меняются (приблизительно на 0,2 В), то прибор нормально функционирует.

Осталось проверить — исправна ли проводка. Сам датчик редко приходит в негодность. Самый сложный случай — неисправность платы управления. С этой проблемой желательно сразу обращаться к специалистам.

Полезное видео:

Если ваша стиралка забарахлит — будут неполадки с оборотами, вы знаете, что делать. Теперь вы можете самостоятельно не только диагностировать, но и устранить проблему.

Плохо

Интересно

Супер

описание, фото, видео и таблица

Таходатчик от стиральной машины представляет собой небольшое электромагнитное устройство, устанавливаемое на вал электродвигателя с ременным приводом или непосредственно на двигателе с прямым приводом. Его еще называют тахогенератором или датчиком холла. В зависимости от модели стиральной машины, такие устройства могут иметь некоторые конструктивные отличия. Все они предназначены — для регулирования оборотов вала электродвигателя в стиральной машине.

Содержание

Что такое таходатчик и для чего он нужен
Где находится и как заменить
Признаки поломки датчика вращения вала
Как проверить на работоспособность и какое сопротивление должно быть
Как отремонтировать своими руками
Таблица размеров и сопротивлений тахогенераторов

Что такое таходатчик и для чего он нужен

Скорость и направление вращения электродвигателя являются одними из важнейших параметров, обеспечивающих работу стиральной машинки на различных программах стирки и отжима. Таходатчики призваны снимать данные вращения электрических приводов, и в виде электрических сигналов передавать их на управляющую плату. Таходатчиками оснащаются стиральные машины как с ременным, так и прямым приводом.

Принцип работы тахогенератора (датчика хола) стирального агрегата основан на преобразовании мгновенных значений вращения ротора двигателя в пропорциональный электросигнал. Существует два основных вида датчиков для стиральных машин: аналоговый и цифровой.

Аналоговые устройства — это мини-электромашины генераторного типа, которые по устройству можно разделить на следующие виды:

синхронные переменного тока;
асинхронные переменного тока;
постоянного тока.

Исправный таходатчик стиральной машины в процессе работы агрегата должен выполнять одновременно две функции:

Корректно снимать данные вращения двигателя.
Передавать полученные параметры в виде электрических сигналов на блок управления режимами работы.

Принципиальная схема работы, конструкция и места установки тахогенераторов (датчиков холла) на различных типах стиральных машин могут отличаться. При этом все они выполняют одни и те же функции.

Где находится и как заменить

Современные стиральные машины могут оснащаться коллекторными (щеточными), асинхронными (бесщеточными) и инверторными двигателями. Коллекторные и асинхронные моторы обеспечивают вращение стирального барабана посредством ременной передачи. Инверторные двигатели, которыми оснащено большинство современных моделей компании LG, обеспечивают прямой привод барабана (Direct Drive).

В первых двух случаях таходатчики устанавливаются на вал двигателя в задней части его корпуса. Они представляют собой электромагнитные катушки внутри которых находится роторы с электромагнитными полюсами. В инверторных электромоторах снятие данных вращения происходит с ротора, в который встроены мощные неодимовые магниты. По этой причине таходатчики устанавливается в непосредственной близости от ротора и крепятся к корпусу машинки при помощи защелок.

Особенности устройства каждой модели стиральной машины определяют тип, внешний вид и место установки таходатчика. При этом каждый такой электро-технический элемент имеет пластиковый или металлический корпус и клеммы (разъемы) для подсоединения в электрическую схему.

Для того, чтобы заменить датчик как минимум необходимо произвести частичную разборку стиральной машины и добраться до электродвигателя. Для свободного доступа к датчику хола на машинках с ременным приводом, чаще всего требуется снятие мотора. В машинках с прямым приводом LG, чтобы снять таходатчик требуется демонтировать металлическую крышку инверторного двигателя и ротор.

Признаки поломки датчика вращения вала

В том случае, если стиральная машинка набирает воду а двигатель начинает работать с резкой сменой частоты вращения, можно с высокой долей вероятности говорить о поломке таходатчика. Большинство моделей современных стиральных машин при этом выдает код ошибки на дисплей или при помощи мигания сигнального светодиода питания. После появления кода ошибки, который для каждой модели СМ свой, обычно стиральная машина начинает сливать воду.

Кроме того признаками поломки являются:

большая или малая скорость вращения барабана не характерная для определенного режима стирки или отжима;
полное отсутствие вращения барабана;
машинка на определенном моменте стирки «зависает», а двигатель не может выйти на требуемые обороты для отжима белья;
начинается неприятный скрежет и рывки барабана вперед назад на моделях с прямым приводом;
по завершении цикла стирки и отжима вещи остаются плохо отжатыми или мокрыми.

Выход датчиков из строя или сбои в их работе могут быть вызваны двумя основными причинами: механическими повреждениями или нарушениями в работе электрической цепи. Механические повреждения корпуса таходатчика, нарушение целостности крепления и проводов можно выявить путем внешнего осмотра. Для выявления причин неисправностей вызванных нарушением работы электрических компонентов необходимо использовать мультимметр.

Как проверить на работоспособность и какое сопротивление должно быть

В том случае, если при внешнем осмотре выясняется, что целостность корпуса датчика регулирования оборотов двигателя не нарушена, а места крепления и подсоединения проводов в порядке, следует проверить его электрические характеристики.

На многих моделях стиральных машин проверить целостность и параметры электрической схемы можно не прибегая к демонтажу электродвигателя. Для этого достаточно отсоединить провода тахогенератора от разъема и можно проверять концы клейм мультимметром.

Диагностику следует производить в несколько этапов:

На мультимметре должен быть выставлен режим замера сопротивления. При проверке большинства тахогенераторов значение исправного таходатчика находится в пределах 60 Ом.

Чтобы проверить тахогенератор на предмет выработки им электрического сигнала, мультимметр выставляется в режим измерения напряжения. При проворачивании от руки вала двигателя (барабана) исправный мультимметр должен показывать около 0,2 вольт.

Также можно проверить тахогенератор методом «прозвона» мультимметром со звуковым сигналом. Для этого проверочный прибор выставляется в режим «прозвона» и подключается к двум проводам тахогенератора. Прерывистый звуковой сигнал при проворачивании вала двигателя говорит об исправности датчика.

Таким же образом можно проверить, приходит ли сигнал от датчика на управляющую плату. Для этого мультимметр подсоединяется к соответствующим клеммам блока управления.

Частыми причинами неисправности таходатчиков, устанавливаемых на стиральных машинах LG Direct Drive становится выход из строя (перегорание) одного или нескольких элементов сопротивления, расположенных на электронной плате. Для проверки мультимметр выставляется в положение «кОм». При прикладывании щупов к первому и последнему контакту разъема датчика показания должны находится в пределах 10 кОм. Если переставить один щуп с последнего контакта на соседний сопротивление должно быть также в пределах 10 кОм. Если прибор показывает бесконечность, то датчик холла неисправен.

Как отремонтировать своими руками

Если после проведения осмотра и диагностики выясняется, что датчик имеет видимые повреждения или характеристики сопротивления не соответствуют заданным его следует заменить на новый.

Датчики холла для стиральных машин LG Direct Drive стоят в пределах 10 долларов. Относительно невысокая цена таких элементов и их плохая ремонтопригодность говорят в пользу их простой замены в случае выхода из строя. При наличии паяльника и определенных навыков можно заменить элементы сопротивления на новые с необходимым номиналом.

На коллекторных двигателях причиной неисправности датчика оборотов может стать обрыв или перегорание обмотки. Обрыв обмотки может быть следствием попадания на обмотку воды. В домашних условиях качественно произвести ремонт с перемоткой обмотки практически невозможно. Поэтому лучше такой датчик заменить.

Часто выходом из строя датчика может являться попадания угольной пыли от угольных щеток, достаточно прочистить и продуть элемент.

Процесс замены датчика холла производится в несколько основных этапов:

Снять электромотор. Для машинок LG Direct Drive демонтировать металлическую крышку и ротор.
Отсоединить провода (клеммы, разъемы) тахогенератора.
Ослабить и снять все элементы крепежа при помощи тонкой отвертки и снять датчик.
Заменить тахогенератор произведя все операции по установки в обратном порядке.

После сборки стиральной машинки необходимо убедится в работоспособности СМА (стиральной машины автомат) на основных режимах работы.

Таблица размеров и сопротивлений тахогенераторов

Приобретая новый датчик холла необходимо знать марку двигателя, габаритные размеры и сопротивление катушки. Приведем параметры некоторых из них:

Марка электродвигателя и габариты	Сопротивление катушки
LG Direct Drive – сопротивление на выводах:	(1-2) Vcc -GND – 2 кОм
	(2-4) GND -Sa – 10 кОм
	(2-5) GND – Sb – 10 кОм
Bosch, Sitmens – датчик устанавливается в задней крышке и заклепывается.	15 — 25 Ом
Welling – размер катушки 50Х21Х15 мм (диаметр может отличаться)	40 Ом ( СМ Samsung)
	65-95 Ом ( СМ Indesit, Ariston)
CESET, INDESCO – размер катушки 40x27x12	65 — 115 Ом
SOLE, ACC – 37x22x14; 39x22x14	115 — 135 Ом (красный провод) 170 — 195 Ом (жёлтый провод) 450 — 500 Ом (белый провод)
FHP, NIDEC, ARCELIK – 31x20x13	55 — 95 Ом (Arcekik) 125 — 150 Ом (FHP)

( 12 оценок, среднее 5 из 5 )

Где находится тахометр в стиральной машине

При обнаружении «симптомов» неисправности тахогенератора автомата необходимо срочно проверить элемент. Для диагностики датчика нужно понять, в какой части стиралки его искать и как он выглядит. Разберемся, где находится тахометр, в чем суть его работы, что это за деталь.

В машинке двигатель

Понять какой тип двигателя установлен в вашей стиральной машине несложно. Если при снятии задней стенки корпуса агрегата вы увидите фрикционное колесо (шкив), на котором натянут приводной ремень, значит машина оснащена коллекторным двигателем. Если осмотрев заднюю часть устройства вы не обнаружите ни шкива, ни приводного ремня, то ваш автомат имеет инверторный двигатель. Владельцам стиральной машины с коллекторным двигателем нужно искать датчик Холла непосредственно на валу двигателя.

Тахометр располагается либо непосредственно на валу, либо очень близко к нему. Его расположение будет зависеть от модели стиральной машины, типа датчика и конструкции в целом. Внимательно осмотрите вал и участки вокруг него. Элемент, соединяющий соединяющие его провода, непременно направлен на элемент. Благодаря кабелям, подключенным к тахогенератору через чип, можно точно определить нужную деталь.

В пишущей машинке с инверторным двигателем

Где находится датчик Холла в стиральной машине этого типа? Он расположен внутри электродвигателя. Однако такое расположение не помешает вам свободно подходить к стихии. Последовательность действий будет следующей:

снять заднюю стенку корпуса агрегата, открутив удерживающие ее болты. На некоторых моделях стиральных машин этому может мешать верхняя крышка, в таком случае ее придется снять;
Осмотрите крышку двигателя инвертора. Расположен на поперечной задней стенке барабана;
ослабьте стопорную центральную гайку и осторожно снимите кожух двигателя.

Сняв крышку, вы увидите тахометр. Как только расположение этой детали определено, можно переходить к диагностическим мероприятиям.

Как проверить этот пункт?

Для диагностики тахогенератора не обязательно снимать элемент с места посадки. Однако двигатель стиральной машины придется вынуть из корпуса. Первым делом нужно отсоединить проводку, ведущую к нему, затем выбросить приводной ремень и открутить все болты, удерживающие двигатель. После этого электродвигатель снимается с агрегата.

Для проверки датчика Холла вам понадобится специальный прибор — мультиметр. Провода тахогенератора необходимо отсоединить от разъёма, после — рассчитать сопротивление на них. Переведите тестер в режим измерения сопротивления, присоедините щупы к контактам датчика. Работающий тахогенератор даст значение сопротивления около 60 Ом.

Чтобы понять, что тахометр проводит ток при работающем двигателе, установите мультиметр в режим определения напряжения. Аккуратно прокрутите двигатель рукой, при этом замерив напряжение на клеммах тахогенератора, оно должно увеличиваться. При работающем двигателе напряжение должно быть около 0,2 В.

Если диагностика мультиметром не выявила дефектов в работе элемента, проверьте, хорошо ли затянут болт крепления датчика. Если крепежный болт ослаблен, деталь может «подклинить». Если болт затянут не полностью, затяните его.

Иногда дело может быть в отошедших от элемента контактах. Внимательно проверьте все провода, питающие датчик Холла, убедитесь в правильности их подключения.

В случае, когда тахогенератор не прошел проверку тестером и доказал свою неработоспособность, его придется заменить. Поломка датчика Холла чаще всего происходит из-за перегрузки стиральной машины. Поэтому, чтобы продлить срок службы детали, строго контролируйте массу загружаемого в барабан белья.

Как доставить новую деталь?

Для замены тахометра стиральной машины вам придется снять его с посадочного места. Для начала отсоедините разъемы детали. Их можно свободно снимать, а можно немного фиксировать в общем блоке. Во втором случае необходимо осторожно вытащить разъемы с помощью тонкой отвертки.

Затем следует отстегнуть крышку тахогенератора, которая обычно просто защелкивается. В некоторых моделях крышка стиралки может крепиться несколькими болтами, которые придется открутить. После снятия крышки необходимо открутить болты крепления самого датчика Холла и снять его.

Новый тахогенератор устанавливается на то же место в обратном порядке. Важно правильно подключить провода, питающие деталь. Чтобы не запутаться со схемой подключения, перед разборкой желательно сфотографировать исходное соединение контактов и затем воссоздать то, что запечатлено на картинке.

Как работает датчик?

Важно понимать, какую роль играет тахогенератор в системе стиральной машины. Датчик выполнен в виде кольца, на котором есть провода. Когда мотор в тахе, из-за магнитного поля появляется напряжение. Номинальное значение генерируемого напряжения напрямую связано со скоростью мотора — чем быстрее крутится мотор, тем сильнее появляется напряжение в кольце.

Тахогенератор позволяет точно определить скорость вращения электродвигателя стиральной машины.

Именно для контроля скорости двигателя и предназначен датчик Холла. Принцип работы элемента следующий. Например, двигатель начинает сильнее вращаться, чтобы обеспечить заданное пользователем вращение. Итак, двигатель необходимо разогнать до 800 оборотов в минуту. Блок управления сразу подает сигнал мотору увеличить скорость, но в какой момент перестать набирать скорость? Именно тахогенератор, измеряющий количество оборотов двигателя, при достижении заданных рабочих параметров подаст сигнал на блок управления о прекращении разгона электродвигателя стиральной машины.

Тахогенератор в стиральной машине: 4 метода обнаружения поломки

Тахогенератор следит за скоростью, которую выполняет мотор стиральной машины Это устройство предназначено для контроля скорости в стиральной машине. Чаще всего его называют тахадчиком, в некоторых стиральных машинах он приобрел название датчик Холла. В них есть небольшая разница, но принцип их работы одинаков и достаточно прост. Фаркоп расположен на валу двигателя и имеет вид небольшого кольца с проводами. Пока двигатель вращается, в кольце создается напряжение, чем выше обороты двигателя, тем выше создается поле напряжения. Если измерить эти данные, то можно узнать точную скорость двигателя.

Содержание

1 Как проверить устройство на стиральной машине: первые 4 шага
2 Тадходатчик в стиральной машине: где есть признаки поломки
3 Замена таходчика на стиральной машине
4 Датчик холла в стиральной машине LG
5 Что такое тахогенератор в стиральной машине (видео)

Как проверить прибор на стиральной машине: первые 4 шага

Для того чтобы проверить тахогенератор его нет необходимо снять его с двигателя, однако требуется демонтаж самого двигателя. Для этого снимаем ремень с вала, откручиваем болты крепления мотора и вытаскиваем мотор.

Чтобы правильно проверить устройство на стиральной машине, нужно изучить советы специалистов

Проверка конечно важна, но прежде чем делать всю эту работу определите, может быть, причиной неисправности являются другие моменты.

Специалисты выделяют четыре основные причины, являющиеся причиной неисправности:

Первое, что нужно сделать, это посмотреть откидной ключ. Бывает, что он тонет и из-за этого возникает неисправность. Это легко исправить за считанные минуты.
Убедитесь, что тахометр надежно закреплен. Когда стиральная машина работает, она сильно вибрирует, и эти движения могут повредить ее навесное оборудование.
Используйте мультиметр для проверки соединений. Неактивное состояние должен давать показатель не более 70 Ом. Если сопротивление меняет свои данные, когда вал начинает вращаться, тахогенератор корректируется.
И последняя причина нестабильной работы — отсутствие заземления. Если на шкив попадает определенное количество заряда, то работа может стать плохой.

Проверьте свою стиральную машину на наличие этих дефектов, если причина в них, то вы легко сможете их исправить самостоятельно, и машина начнет работать. Если после их устранения проблема не исчезнет, то можно быть твердо уверенным в неисправности тахогенератора.

Для проверки тахогенератора выполните следующие действия:

Отсоедините провода тахогенератора от разъемов и измерьте сопротивление. Эту процедуру можно провести, не отсоединяя устройство от двигателя.
Переключите мультиметр в режим измерения напряжения и убедитесь, что прибор вырабатывает ток при работающем двигателе. Показатель должен быть 0,2 В.
Если все параметры верны, обратите внимание на болт крепления устройства, если он ослаблен, датчик будет «глючить». Подтяните его или замените новым.

Если ваше устройство не проходит все эти проверки, то его необходимо заменить. Такая поломка чаще всего возникает, если стиральная машина работает в перегруженном режиме.

Тадходатчик в стиральной машине: где есть признаки поломки

Фаркоп в стиральной машине находится на валу двигателя, который установлен внизу машины. Для того, чтобы получить к нему доступ, нужно снять заднюю крышку агрегата. Для этого откручиваем болты, которые держат эту панель, и снимаем ее. Двигатель видно сразу, он расположен снизу и связан посредством ремня со шкивом.

Если у вас нет опыта ремонта стиральной машины, то стоит обратиться за помощью к профессионалам

Поломка датчика буксира бывает очень редко, так как само устройство очень надежное, но в случае поломки лучше обратиться к специалисту, а не заниматься ремонтом самостоятельно.

Если это устройство все-таки сломалось, то стиральная машина начинает вести себя следующим образом:

Нельзя контролировать количество оборотов;
Вращение барабана становится неправильным;
Время стирки превышает установленные значения;
Скорость отжима снижается, либо машина вообще не отжимает белье.

Все эти признаки говорят о том, что устройство вышло из строя и его следует проверить и при необходимости заменить на новое.

Замена таходчика на стиральной машине

Если возникла необходимость проверить работоспособность устройства или его необходимо заменить, то где оно находится, вы уже знаете, осталось определиться как демонтаж и осуществляется установка.

Неисправный накопитель устраняется в следующем порядке:

Отсоединяются провода от разъемов;
Пластиковая или металлическая крышка таходчика снимается, чаще всего она застегивается на защелку;
Устранен крепеж, на котором держится тахогенератор;
Вышедшее из строя устройство удаляется и на его место ставится новое;
Замена производится в обратном порядке, согласно пунктам выше.

Полотенце для стиральной машины можно приобрести в специализированном магазине или в интернете

На данный момент большинство производителей оснащают стиральные машины датчиком Холла. Он расположен в двигателе и оснащен с высокой степенью надежности. Этот прием можно увидеть в стиральных машинах производства Bosch, LG и Indesit.

Не стоит сразу склоняться к тому, что сломался тахометр, ведь есть ряд более простых причин, которые можно устранить практически моментально.

Датчик Холла в стиральной машине LG

Тахогенератор необходим для расчета количества оборотов, а так же для измерения вырабатываемого напряжения. Эти показатели очень важны и требуют правильного учета. Именно контроль этих данных гарантирует долгую работоспособность стиральной машины, а также правильное выполнение всех программ, которыми она оснащена.

При выходе из строя тадходчика вращение барабана становится неуправляемым, это видно по вращению вещей. Барабан начинает вращаться не так, как требует заданная программа, данные об этом передаются модулю, который анализирует информацию и дает команду замедлить, либо ускорить работу. Чаще всего этим модулем оснащаются стиральные машины LG, Candy? Самсунг (самсунг).

Датчик Холла в разных стиральных машинах может выглядеть по-разному

Тахогенератор в стиральных машинах LG представляет собой небольшую деталь, закрепленную на неподвижной части двигателя.

Работа датчика заключается в наблюдении за возникающим магнитным полем во время работы.

Это устройство имеет три выхода. Они предоставляют необходимые данные, которые позволяют следить за оборотами в электронном модуле, а также позволяют управлять стиральной машиной. Благодаря этим данным модуль делает вывод, что делать с оборотами, добавлять или уменьшать их.

Что такое тахогенератор в стиральной машине (видео)

Исходя из всего вышеизложенного можно сделать вывод, что тахогенератор или датчик это одна из важных деталей во всей системе стиральной машины. И хотя поломка этой детали практически невозможна, перестраховываться все же нужно. Главное, не перегружать свою домашнюю помощницу и внимательно следить за ее рабочим процессом. Ну а в том случае, если вы заметили отклонение в работе, не медлите, а сразу обращайтесь к специалистам.

Катушка тахометра двигателя стиральной машины

от Майк Бьюкен

23. 09.2022

Простой в использовании веб-сайт. Запрашивает точную информацию, чтобы получить нужную деталь.

от Миссис С. Норрис

23.09.2022

Запчасти подходят хорошие сроки поставки разумная цена

по [email protected]

23.09.2022

Я заказал свой угольный фильтр, указав свою модель и серийный номер, но был отправлен не тот фильтр. Но с той же информацией вы теперь говорите мне, что у вас есть правильный фильтр для моей вытяжки. неправильный пункт. Так что в целом не очень хороший опыт.

от Гэри Джеффрис

23.09.2022

Было действительно трудно определить правильную часть, и помощь в чате была не очень хорошей. Я отмечаю, что это та же команда помощи в чате, которая поддерживает другую компанию, занимающуюся онлайн-запчастями, поэтому онлайн-тела, но без опыта.

к Рианнон Ривенс

23.09.2022

веб-сайт говорит заказ в определенное время для доставки на следующий день. Но это не стандарт, и, очевидно, придется заплатить больше, чтобы получить эти 3,99 фунта стерлингов за стандарт и 6,99 фунта стерлингов на следующий рабочий день (за деталь, которая стоит 9,44 фунта стерлингов и весит, вероятно, 30 граммов!), но совсем не очевидно. Временная шкала рада мигать и поощрять вас покупать быстро с доставкой на следующий день, но затем не обращает такого же внимания на тот факт, что вы должны заплатить дополнительно, чтобы получить это (в любом случае, уже платите за доставку!). Дешевле получить его и в другом месте, но я подумал, что доплачу, чтобы получить срочно необходимую деталь . .. и все еще не здесь … полностью обманут.

от Трейси Непин

23.09.2022

Легкий заказ. Быстрая доставка

Дж. Маквинни

23.09.2022

Ручка на моей духовке потеряла свою маркировку. Я без труда нашел подходящую замену на вашем сайте. Я очень рад.

по 48644

23.09.2022

Обслуживание первого класса. Сайт понятный, информативный и полезный. Доставка получена, как и было обещано, и возврат денег за возвращенный ненужный товар был произведен быстро. Компания, которую я с удовольствием порекомендую.

к ДЖОН УОЛЛБАНК

23. 09.2022

Отличный быстрый сервис

по Алфи 1

23.09.2022

Угольные щетки для стиральных машин, которые я купил, являются первоклассными, я обнаружил, что их очень легко установить. Определенно рекомендую их и eSpares на запчасти.

от Миссис Фиксит

23.09.2022

Заказанные товары было легко найти в Интернете. Доставка была быстрой

от Кристалл

23.09.2022

Не сообщил мне, что отправка моего заказа займет 3 недели, пока я не заплачу за свой заказ более 50 фунтов стерлингов. Нелепый. Нигде в описании товара не было указано, что этого товара нет в наличии.

по Эндрю Макгуайр

22.09.2022

Отличный товар / Очень быстрое обслуживание / Купил бы снова в eSpares 🙂

по Офисный служащий (JP)

22.09.2022

Доставка была быстрой и то, что я хотел согласно моему заказу

от Нил

22.09.2022

Спасибо за недорогую и быстро доставленную плиту. Этот опыт был положительным и не ударил по карману. Веб-сайт прост в использовании, и я использую бесплатные карандаши, которые вы положили в упаковку! Еще раз спасибо и продолжайте в том же духе.

Энн Рэмптон

22. 09.2022

Как всегда отличный сервис от eSpares. Сайт хорошо продуман и прост в навигации. Фильтр хорошо упакован и дошел целым и невредимым. Доставка очень быстрая. Рекомендовать.

по Мистер Майкл Уорд

22.09.2022

Мой заказ пришел вовремя и без недостающих деталей для пломбы.

по Мистер Джефф Бакнелл

22.09.2022

Вовремя, по хорошей цене, соответствует требованиям дизайна

Дж. Х. Хортон

22.09.2022

Спасибо, espares, за быстрый ответ, очень признателен, я обязательно воспользуюсь вашей компанией в будущем, спасибо за возврат средств.

от отметка

22.09.2022

Заказал деталь и получил вовремя. Однако мне нужно вернуть деталь, так как это не то, что мне нужно. Я отправил 2 письма по электронной почте и не получил ответа. Я не могу позвонить, так как вы все цифровые, как я понимаю. Однако, если вы все цифровые, вам нужно отвечать на электронные письма.

Arcelik Beko 372205505 Машина для мойки катушек тахометра

Arcelik Beko 372205505 Машина для мойки катушек тахометра — Катушка тахометра с металлическим корпусом (compagnaro) – FixPart

Главная > https://fixpart.co.uk/ru/product/view/0000076016Arcelik Beko 372205505 катушка тахометра стиральная машина

10.0/10

(1 отзыв)

14,99 фунтов стерлингов

Подходит ли этот продукт для моего прибора?

Покупатели ставят нам оценку 8. 3 (188 отзывов)

Защита покупателя TrustedShops

Гарантия соответствия

Гарантия возврата денег!

Product specifications

Manufacturer

Arcelik Beko

Original product

Yes

Manufacturer number

372205505

Manufacturer description

Tacho coil with metal shell(compagnaro)

Product category

Electromechanical component > тахометр > катушка тахометра

Марка(и) прибора

Aftron, Ahma, Akai, Alaska, Alien, Altus, Andi, Ansonic, Arcelik, Arctic, Ardem, Armani, Atlas, Atoh, Aya, Beko, Belling, Beta, Blanco, Blomberg, Bluematic, Bluesky, Bomann, Brandt, Bravo, Bru, Carad, Carrefourhome, Cellini, Clatronic, Codini, Concept, Continental, Continentaledison, Crystal, Cylinda, Davoline, De Dietrich, Defy, Delton, Demrad, Donar , Ecron, Elba, Electricco, Elektrabregenz, Elettrozeta, Elin, Elinlux, Elvita, Eskimo, Essentielb, Euro, Euroline, Europa, Eurosky, Faber, Fagor, Far, Federal, Fensa, Ferette, Firstline, Fisherpaykel, Flavel, Fortress, Friac , Fricon, Frigor, Funix, Gafa, General, Generaldeluxe, Generalmatic, Gmatic, Grundig, Hajdu, Haka, Hanseatic, Helkama, HP, Houseline, Huwa, Hyundai, Ifb, Ise, Kenny, Kenwood, Klimatic, Koncar, Konka, Lamona , Лидер, LG, Liebherr, Listo, Magic, Majestic, Mastercook, Mec, Meiling, Mercury, Midea, Mirage, Modena, Montpellier, Morit z, Newworld, Nikkei, Nippon, Nojintech, Nord, Nordfrost, Novox, Oceanic, Oceanic, Onida, Onyx, Orion, Pars, Penguin, Perfect, Philco, Princess, Privatelabelling, Privileg, Proline, Prolux, Queen, Rainford, Raymond, Recco, Reeson, Rotel, Saba, Saivod, Sakura, Sang, Sangiorgio, Sanyo, Savoid, Schaublorenz, Seg, Selecline, Siera, Sierra, Singer, Smeg, Spartak, Speed, Studio, Style, Sunny, Sunyou, Superfrost, Sywood, Technika, Technolux, Technostar, Tecno, Tecnokit, Teka, Tensai, Thomson, Thor, Tokyo, Tonomac, Tophouse, Trust, Universal, Urania, Valenti, Venus, Vico, Victor, Victory, Videocon, Wanbao, Wasco, Weili, Weltec, Westpoint, Westwood, Whirlpool, Whitehouseelectronic, Whitewestinghouse, Winson, Winstar, Zenith

Тип(ы) прибора

Стиральная машина, Холодильник, Холодильник с морозильной камерой, Морозильник

Номер продукта

0000076016

Подходит ли этот продукт для моего прибора?

Введите номер модели и проверьте, подходит ли этот продукт для вашего прибора.

Где найти номер модели?

Прибор

Подходит?

У вас есть вопрос о Arcelik Beko 372205505 Машина для мойки катушек тахометра?

Задайте вопрос по этому товару

Альтернативный товар(ы) для Arcelik Beko 372205505 машина для мойки катушек тахометра

Отзывы об этом товаре

10.0/10

(1 отзыв)

У вас есть вопрос о Arcelik Beko 372205505 машина для мойки катушек тахометра?

Задайте вопрос по этому товару

Вы посещаете FixPart .co.uk , этот сайт предназначен для доставки в Великобританию. В какую страну вы хотите, чтобы ваша продукция была доставлена?

Доставка в Германии Перейти на FixPart. de

Доставка в Великобританию Продолжить на FixPart.ru

Где найти номер модели?

Выберите свой прибор

Выберите марку

Где найти номер модели?

Выберите устройство

Выберите марку

Правильным номером является номер типа или модели, а НЕ серийный номер. Номер модели представляет собой ряд цифр и/или букв. Иногда номер модели содержит дефис (-) или косую черту (/).

Не можете найти свой прибор? Отправьте нам фотографию таблички с номером модели и описание продукта, который вы ищете, и мы вышлем вам ссылку на нужный продукт.

Как работает FixPart?

Введите марку и номер модели вашего прибора на нашем веб-сайте.

Легко найти и заказать нужную запчасть.

Быстрая доставка от 1 до 3 дней*

Замените запчасть, и ваш прибор снова будет как новый!

Молодец! Благодаря вашему ремонту вы не только сэкономите деньги, но и сделаете личный вклад в зеленое будущее.

Нужна помощь с заказом или ремонтом? Свяжитесь с нами или посмотрите наши советы по ремонту.

FixPart использует файлы cookie. Когда вы продолжите, вы принимаете использование этого. Ознакомьтесь с нашей политикой конфиденциальности и использования файлов cookie для получения дополнительной информации. Закрыть

Руководство по ремонту стиральной машины Whirlpool Duet

GHW — ApplianceAssistant.

com

Важное примечание: Этот сайт использует файлы cookie для улучшения вашего опыта. Узнайте, как изменить настройки. Этот пост может содержать партнерские ссылки, то есть когда вы переходите по ссылкам и совершаете покупку, мы получаем комиссию.

Хорошо

Поделиться с:

Это руководство по ремонту стиральных машин с фронтальной загрузкой

Whirlpool Duet предназначено для моделей стиральных машин GHW9100 и GHW9200. Однако большинство советов по устранению неполадок и ремонту стиральных машин, описанных в этом руководстве, применимы к новым моделям стиральных машин Whirlpool Duet с фронтальной загрузкой.

Руководство по ремонту стиральной машины Duet Меню
Руководство по поиску и устранению неисправностей Duet | Режим диагностического тестирования Duet
Обзор теста шайбы Duet | Коды ошибок стиральной машины Duet
Тестирование деталей шайбы Duet | Диаграмма проволоки дуэта

Руководства по ремонту для других стилей дуэта

Руководство по ремонту вихревой машины с прямым приводом.

Руководство по поиску и устранению неисправностей стиральной машины Whirlpool Duet

ПРОБЛЕМА С ШАЙБОЙ	ВОЗМОЖНАЯ ПРИЧИНА/ПРОВЕРКА Примечание. Возможная причина/проверки ДОЛЖНЫ выполняться по порядку для каждой проблемы.
СТИРАЛЬНАЯ МАШИНА НЕ ВКЛЮЧАЕТСЯ. (тачпады не реагируют на нажатия)	1. Проверьте сетевое напряжение и наличие перегоревших предохранителей. 2. Проверьте наличие напряжения, подаваемого на центральный блок управления (CCU), прослушивая щелчок в CCU, когда блок подключен к сети. Если щелчка нет, замените CCU. 3. Прежде чем продолжить, отключите устройство от сети. 4. Проверьте целостность сетевого шнура и сетевого фильтра. 5. Проверьте соединения жгутов с CCU. 6. Проверьте сенсорную панель/светодиод в сборе.
СТИРАЛЬНАЯ МАШИНА НЕ ЗАПУСКАЕТСЯ	1. Откройте и закройте дверцу. Дверь должна быть открыта между последовательными циклами стирки. 2. Проверьте блок выключателя/замка двери с помощью диагностики. 3. Если дверца заблокирована, слейте воду из устройства. 4. Проверьте соединения жгута проводов. 5. Проверьте сенсорную панель/светодиод в сборе.
СТИРАЛЬНАЯ МАШИНА НЕ ВЫКЛЮЧАЕТСЯ	1. Проверьте наличие кода неисправности/ошибки на дисплее. 2. Дважды нажмите кнопку ПАУЗА/ОТМЕНА на сенсорной панели. 3. Проверьте сборку сенсорной панели/светодиода 4. Убедитесь, что сливной шланг и фильтр дренажного насоса свободны от посторонних предметов и не засорены. 5. Проверьте дренажный насос. 6. Проверьте CCU.
УПРАВЛЕНИЕ СТИРАЛЬНОЙ МАШИНОЙ НЕ ПРИНИМАЕТ ВЫБОР	1. Дважды нажмите кнопку ПАУЗА/ОТМЕНА на сенсорной панели. 2. Слейте воду из устройства, затем убедитесь, что в сливном шланге и фильтре дренажного насоса нет посторонних предметов. 3. Проверьте/замените сенсорную панель/светодиод в сборе. 4. Проверьте соединения жгутов. 5. Проверьте CCU.
СТИРАЛЬНАЯ МАШИНА НЕ БУДЕТ ВЫДАВАТЬ	1. Убедитесь, что устройство выровнено. 2. Убедитесь, что отсек дозатора не забит моющим средством. 3. Проверьте подключение воды к блоку и внутри блока. Проверьте, не забита ли сетка в источнике воды. 4. Проверьте двигатель дозатора. 5. Проверьте соединения жгутов. 6. Проверьте CCU.
СТИРАЛЬНАЯ МАШИНА НЕ НАПОЛНЯЕТ	1. Проверьте установку. 2. Проверьте водяные клапаны. 3. Проверьте подключение воды к блоку и внутри блока. Проверьте, не забита ли сетка в источнике воды. 4. Проверьте реле рабочего давления. 5. Проверьте CCU. 6. Проверка по проблеме «НЕ ВЫДАЕТСЯ»
ПЕРЕЛИВ СТИРАЛЬНОЙ МАШИНЫ	1. Убедитесь, что устройство выровнено. 2. Проверьте дренажную систему насоса — это может указывать на неисправность дренажа. 3. Проверьте реле рабочего давления. 4. Проверьте шланг реле давления. 5. Проверьте работу расходомера. 6. Проверьте CCU.
КОРЗИНА СТИРАЛЬНОЙ МАШИНЫ НЕ ВРАЩАЕТСЯ	1. Проверьте приводной ремень. 2. Проверьте двигатель привода. 3. Проверьте соединения жгута проводов. 4. Проверьте блок управления двигателем.
ПЕРЕГРЕВ ДВИГАТЕЛЯ СТИРАЛЬНОЙ МАШИНЫ	1. Проверьте приводной двигатель. 2. Проверьте соединения жгута проводов. 3. Проверьте приводной ремень. 4. Проверьте блок управления двигателем.
СТИРАЛЬНАЯ МАШИНА НЕ СЛИВАЕТ	1. Проверьте соединения жгута проводов. 2. Проверьте дренажный насос. 3. Проверьте двигатель дренажного насоса. 4. Убедитесь, что сливной шланг и фильтр сливного насоса не содержат посторонних предметов. 5. Проверьте CCU.
ВИБРАЦИОННАЯ СТИРАЛЬНАЯ МАШИНА	1. Снимите систему доставки. 2. Проверьте установку. 3. Проверьте регулировочные ножки. 4. Проверьте стопорные гайки выравнивающих ножек. 5. Проверьте слабый пол.
НЕПРАВИЛЬНАЯ ТЕМПЕРАТУРА ВОДЫ	1. Убедитесь, что впускные шланги подсоединены правильно. 2. Проверьте соединения водонагревателя и жгута проводов. 3. Проверьте датчик температуры воды на предмет ненормального состояния. 4. Проверьте CCU.

Стиральная машина с фронтальной загрузкой

Whirlpool Duet имеет режим диагностического тестирования, который можно использовать для устранения неполадок в стиральной машине. В этом разделе руководства по ремонту Duet показано, как войти в режим диагностики и понять распространенные коды ошибок этой стиральной машины Whirlpool!
Режим диагностического тестирования стиральной машины Whirlpool Duet
ПРИМЕЧАНИЕ. Прежде чем нажимать сенсорную панель для запуска теста, элемент управления должен находиться в выключенном состоянии.
1. Закройте дверцу стиральной машины.
2. Нажмите кнопку включения управления дуэтом.
3. Выберите цикл СЛИВ/ОТЖИМ.
4. При необходимости выберите НЕТ ОТЖИМА, нажав кнопку ВЫБОР ОТЖИМА.
5. Нажмите кнопку «Предварительная стирка» четыре раза в течение пяти секунд. На дисплее отобразится
C:00.
ПРИМЕЧАНИЕ. Если в вашей модели стиральной машины Duet не предусмотрен режим ПРЕДВАРИТЕЛЬНОЙ СТИРКИ, нажмите кнопку ПОЛОСКАНИЕ/УДЕРЖАНИЕ.
Если процедура запуска не удалась, нажмите кнопку ПАУЗА/ОТМЕНА. Затем попробуйте снова запустить последовательность.
Чтобы перейти к следующему шагу процедуры проверки, дважды нажмите кнопку Предварительная стирка.
Обзор диагностического теста Whirlpool Duet
Индикация Управляющее действие Проверяемые приводы
С:00
Дверца стиральной машины заблокирована
Система блокировки дверцы стиральной машины
С:01
Заполнение с впускным клапаном холодной воды
Расходомер омывателя Duet, впускной клапан холодной воды
С:02
Система распределения установлена в положение предварительной стирки
Двигатель дозатора,
Контакт дозатора
С:03
Заполнение с впускным клапаном горячей воды
Впускной клапан горячей воды
С:04
Корзина стиральной машины Duet вращается по часовой стрелке со скоростью стирки
Мотор омывателя Duet, блок управления MCU
С:05
Нагреватель стиральной машины включен.
Корзина вращается по часовой стрелке со скоростью стирки. Если в баке недостаточно воды, впускной клапан воды включается, чтобы заполнить минимальное количество воды.
ПРИМЕЧАНИЕ. В моделях GHW9100 будет проверяться только датчик температуры
Нагреватель стиральной машины Duet, датчик температуры
С:06
Дренажный насос Duet включен
Сливной насос шайбы Duet
С:07
Корзина стиральной машины Duet вращается против часовой стрелки
от 35 до 90 об/мин
в течение 15 секунд
Мотор омывателя Duet, блок управления MCU
С:08
Корзина вращается против часовой стрелки
с макс. скорость
Скорость корзины > 1100 об/мин
Мотор омывателя Duet, блок управления MCU
Коды ошибок стиральной машины Whirlpool GHW Duet
Стиральная машина
Whirlpool Duet с фронтальной загрузкой имеет режим диагностического тестирования, который можно использовать для устранения неисправности вашей стиральной машины. В этом разделе руководства по ремонту Duet показаны возможные коды ошибок, что они могут означать и что делать дальше!
Коды ошибок стиральных машин Whirlpool Duet
Код
Что это значит и что делать
П/В Не обнаружено попадание воды в стиральную машину или не обнаружено срабатывание реле давления. Если через 30 секунд контроль не обнаружит попадание воды в стиральную машину, то клапаны перекроются и высветится код ошибки.
Или Если блок управления включил водяные клапаны омывателя и через 8 минут расходомер зафиксировал прохождение через него 10,5 галлонов воды, но не зафиксировал срабатывание прессостата, то клапаны отключатся и замигает код ошибки .
Дважды нажмите PAUSE/CANCEL, чтобы очистить дисплей.
Возможные причины
• Если в блоке нет воды:
• Убедитесь, что оба клапана на источнике(ах) воды полностью открыты.
• Убедитесь, что впускные шланги не засорены или не перегнуты, не забиты сетки во впускных клапанах, не протекают впускные шланги.
• Проверьте работу впускного клапана
• Если в стиральной машине есть вода:
• Проверьте работу сливного насоса
• Шланг реле давления находится в хорошем состоянии и правильно подсоединен к баку и реле давления
• Проблема с сифоном? Сливной шланг стиральной машины слишком далеко вставлен в слив?
• Проверьте соединения жгута проводов с; Клапаны заполнения, реле давления, дренажный насос, расходомер и центральный блок управления (CCU)
• Проверьте все шланги на возможные утечки
• Проверьте работу реле давления
• Проверьте работу расходомера
• Проверьте работу CCU
Ф/02 Длительный слив
Если время слива превышает 8 минут, водяные клапаны отключаются и мигает «F/02». Дважды нажмите PAUSE/CANCEL, чтобы очистить дисплей.
ПРИМЕЧАНИЕ. Через 4 минуты отобразится ошибка «Sud», а еще через 4 минуты отобразится код ошибки F/02.
Возможные причины
• Проверьте сливной шланг и убедитесь, что он не засорен и не перекручен.
• Проверьте электрические соединения на насосе и убедитесь, что насос работает.
• Проверьте фильтр сливного насоса стиральной машины и сливной насос на наличие объектов
• Если вышеуказанное не устраняет проблему, замените насос
F/05 Ошибка датчика температуры воды
Если во время этапа нагрева воды в цикле стирки значение датчика температуры воды (NTC) выходит за допустимые пределы или произошел сбой в цепи нагревательного элемента, будет отображаться код ошибки «F/05»
. .
Возможные причины
• Проверьте датчик температуры воды, нагревательный элемент и реле элемента
• Проверьте соединения с датчиком, нагревательным элементом и реле
F/06 Ошибка тахометра приводного двигателя
Система управления стиральной машиной Duet не может правильно определить скорость двигателя, и машина выключится.
При сбое во время высокоскоростного отжима дверь будет разблокирована через 3 минуты.
Возможные причины
• Проверьте соединения жгута проводов между приводным двигателем/тахометром стиральной машины и блоком управления двигателем (MCU), а также между MCU и центральным блоком управления
(CCU)
• Проверьте приводной двигатель стиральной машины
• Проверьте MCU
• Проверьте жгут проводов
Ф/07 Ошибка блока управления двигателем
Центральный блок управления обнаружил короткое замыкание в блоке управления двигателем. В случае сбоя во время высокоскоростного отжима дверь будет разблокирована через 3 минуты.
Возможные причины
• Проверьте соединения жгута проводов между приводным двигателем и блоком управления двигателем (MCU), а также между MCU и центральным блоком управления (CCU)
• Проверьте MCU
• Проверьте приводной двигатель
• Проверьте провод Упряжь
Ф/09 Состояние переполнения
Если контакт переполнения на реле давления замкнут более 60 секунд, возникнет состояние переполнения. В состоянии переполнения дверца останется заблокированной, а дренажный насос будет работать постоянно, даже если дважды нажать кнопку ПАУЗА/ОТМЕНА и дисплей очистится. Отключите устройство для обслуживания.
Возможные причины
• Проверьте сливной шланг и убедитесь, что он не засорен и не перекручен
• Проверьте соединения жгута проводов со сливным насосом, реле давления и центральным блоком управления (CCU)
• Проверьте/очистите фильтр дренажного насоса от посторонних предметов
• Проверьте дренажный насос на неисправность
• Проверьте правильность закрытия водяного клапана
• Проверьте правильность работы реле давления
F/10 Тепловое отключение радиатора блока управления двигателем (MCU)
Если термозащита на радиаторе MCU становится слишком горячей, она размыкает термозащиту на радиаторе, что останавливает работу двигателя, и отображается «F/10». .
Возможные причины
• Проверьте правильность установки, убедитесь, что устройство не расположено рядом с источником тепла и имеет надлежащую вентиляцию.
• Проверьте соединения жгута проводов с MCU, двигателем и центральным блоком управления
(CCU)
• Проверьте систему привода на наличие изношенных или неисправных компонентов
• Проверьте MCU
• Проверьте двигатель
F/11 Ошибка последовательной связи
Связь между центральным блоком управления (CCU) и блоком управления двигателем
(MCU) не может быть отправлена правильно.
Возможные причины
• Проверьте подключения жгута проводов к MCU, двигателю и центральному блоку управления
(CCU)
• Проверьте систему привода на наличие изношенных или неисправных компонентов
• Проверьте MCU
• Проверьте CCU
• Проверьте двигатель
• Проверить жгут проводов
F/13 Ошибка цепи дозатора
Если двигатель дозатора не может быть приведен в правильное положение.
Возможные причины
• Проверьте механическое соединение двигателя дозатора с верхней частью дозатора.
• Проверьте соединения жгута проводов с двигателем дозатора и центральным блоком управления (CCU)
• Проверьте двигатель дозатора
F/14 Ошибка EEPROM
Центральный блок управления (CCU) получает данные из EEPROM на плате CCU. Если есть ошибка при чтении этих данных, это вызовет эту ошибку.
Возможные причины
• Эта ошибка может быть вызвана сбоем питания. Попробуйте отключить модуль на две минуты, чтобы посмотреть, устранит ли это ошибку.
• Проверьте CCU.
F/15 Ошибка блока управления двигателем (MCU)
Если MCU обнаружит множественные сбросы или ошибки во время цикла стирки, он перейдет в этот режим ошибки.
Возможные причины
• Проверьте соединения жгута проводов с MCU, двигателем и центральным блоком управления (CCU)
• Проверьте приводной ремень
• Проверьте MCU
• Проверьте двигатель
• Проверьте жгут проводов
Юг SUDS LOCK (Передозировка моющего средства обнаружена во время цикла стирки)
Блок управления двигателем обнаруживает состояние блокировки пены, анализируя потребление тока приводным двигателем. Если отображается «Sud», обнаружена потенциальная блокировка пены. Это может означать неисправность насоса, чрезмерно большую загрузку, чрезмерное количество моющего средства или чрезмерное количество пены.
Возможные причины
• Если было использовано слишком много моющего средства, запустите машину через цикл полоскания/отжима, а затем обычный цикл без добавления моющего средства. Это должно очистить устройство от излишков моющего средства.
• Проверьте сливной шланг и убедитесь, что он не засорен и не перекручен
• Проверить соединения жгута проводов с дренажным насосом, реле давления и центральным блоком управления (CCU)
• Проверить/очистить фильтр дренажного насоса от посторонних предметов
• Проверить дренажный насос
• Проверить реле давления
• Проверить CCU
Ф/дл Ошибка блокировки двери
Ошибка блокировки двери возникает, если дверь не может быть заблокирована. Он попытается заблокировать его 6 раз, прежде чем отобразить ошибку.
Возможные причины
• Механизм дверного замка сломан или снят с дверцы
• Проверьте узел замка/выключателя двери
• Проверьте соединения жгута проводов с узлом замка/выключателя двери и центральным блоком управления (CCU)
• Неисправность узла замка/выключателя двери
Ф/дУ Ошибка разблокировки двери
Ошибка разблокировки двери возникает, если дверь не может быть разблокирована. Он попытается открыть дверь 6 раз, прежде чем отобразить ошибку.
Возможные причины
• Механизм дверного замка сломан.
• Проверьте дверной замок/переключатель на наличие посторонних предметов
• Проверьте соединения жгута проводов с дверным замком/переключателем в сборе и центральным блоком управления (CCU)
• Неисправность дверного замка/переключателя в сборе
Whirlpool Duet Passion Machine Testing Part
Центральный блок управления (CCU)

Примечание: Коннекторы. Переключатель дозатора Whirlpool Duet и двигатель
Тестовые точки переключения 6 и 5 = 0 Ом
Тестовые точки моторного тестирования 3 и 1 = 1400 Ом

Whirlpool Duet Locke/Oplock Solenoids
Разблокируйте Соленоид = 60 Ом
Lock Solenoid = 60 Ohms

WHIRLPUL DUET DOAR DOAR DOAR DOAR DOAR DOATO DOOR DOAR DOAE DOOR DOAE DOOR DOAETA DOAROO DOOR DOAE DOOR DUET DOAT Главные выключатели блокировки
Чтобы проверить главные выключатели дверного замка, дверь должна быть заперта. Начните с выбора цикла и нажмите СТАРТ. Вы услышите срабатывание соленоида замка двери. Отсоедините стиральную машину от сетевой розетки и проверьте непрерывность в следующих точках.
Контрольные точки 5 и 4 главного переключателя 1 = 0 Ом
Контрольные точки 2 и 1 главного переключателя 2 = 0 Ом
Дверь закрыта = бесконечность

Нагревательный элемент Whirlpool Duet
Между клеммами или контрольными точками 1 и 2 = 15 Ом

Блок управления двигателем Whirlpool Duet (MCU)0562 Контрольные точки разъема двигателя 1 и 3 = 6 Ом
Контрольные точки разъема двигателя 2 и 3 = 6 Ом Правильный уровень сопротивления 32°F(0°C) 35,9 кОм 86°F (30°C) 9,7 кОм 104° F (40° C)6,6 кОм 122°F (50°C) 4,6 кОм 140° F (60° C) 3,2 кОм 158° F (70° C) 2,3 кОм 203°F (95°C) 1 кОм

(Как пользоваться вольтметром)

Соленоиды водяного клапана стиральной машины Whirlpool Duet

Соленоид клапана горячей воды = 800 Ом
Соленоид клапана холодной воды = 800 Ом

900 Whirpool 7

08 Диаграмма стиральной машины

Share с:

Whirlpool Duesher F25 Ошибка ошибки и ремонт

Вопросы для кода ошибки F25

MAR ’22

F25 и F21 коды ошибок на AWRPOOL. csy1404225

Вопрос Джона Кроуфорда

У меня есть вопрос по обоим этим кодам: Где я должен начать искать, чтобы разрешить каждый код, и может ли один код вызывать другой?

Ответил MasterTech

F21 — ошибка слива, F25 — ошибка тахометра, который встроен в двигатель и передает скорость отжима обратно в систему управления. ошибка может быть вызвана ошибкой слива. Очистите сливной фильтр на насосе и, если это не поможет, замените сливной насос. После того, как проблема со сливом будет решена, если у вас все еще есть проблема с F25, замените также приводной двигатель. Обе части, необходимые для этой модели, связаны ниже.

Сливной насос — https://prismparts.com/products/for-whirlpool-washer-washing-machine-water-drain-pump-pp0463693?_pos=10&_sid=29012fe33&_ss=r

Мотор — https://prismparts. com/products/for-whirlpool-duet-washer-drive-motor-pp4481106?_pos=9&_sid=29012fe33&_ss=r

21 сентября

Код ошибки F25

Dan20 Asked20

Стиральная машина Whirlpool Duet WFW9200SQ02 — При стирке первая загрузка в порядке, но если я ставлю вторую загрузку сразу после, я получаю код ошибки F25 только при полоскании/отжиме. Я могу дать машине постоять около 45 минут и завершить цикл полоскания и отжима, или если я подожду около 45 минут, чтобы начать вторую загрузку, все в порядке. Я заменил MCU, я проверил сопротивление тахометра, и оно было 117, что хорошо, но похоже, что в этом играет роль температура, это двигатель или CCU? Что лучше заменить следующим.

Ответил MasterTech

Судя по тому, что вы описали, двигатель перегревается и отключается при перегрузке, а когда он остынет, он может завершить цикл. Новый двигатель стоит около 350-400, но вы можете получить хороший подержанный двигатель, который был протестирован и находится в рабочем состоянии, по ссылке ниже за 65 + доставка.

For Whirlpool Duet Washer Drive Motor # PP4481106

Октябрь

Ошибка f25 в конце цикла

Вопрос задан dennis c medeiros

ошибка f25 в конце цикла заменен двигатель mcu работал нормально при полоскании отжим с полотенцами ушел из дома заказчик перезвонил через час заявил вернулся может ли это быть ccu

Ответил MasterTech

Здравствуйте,

К сожалению, эта ошибка может быть связана с двигателем, MCU или CCU. Поскольку вы заменили MCU, двигатель и CCU остаются возможными причинами вместе с проводкой между MCU и CCU.

Июнь

У меня стиральная машина с фронтальной загрузкой, код F25. Я не специалист по ремонту стиральных машин, но умею. Пробовал отключать и включать стиральную машину. .

Спрашивает Фернандо

МОД: WFW9750WW01 Сер: CSY4

Ответил MasterTech

F25 означает, что ваша главная центральная плата управления (CCU) и плата управления двигателем (MCU) не взаимодействуют друг с другом должным образом.

Плата управления двигателем расположена под баком, прикрепленным к полу стиральной машины.

CCU монтируется под верхней панелью стиральной машины и представляет собой часть, в которую входит около 100 проводов. Первое, что вам нужно сделать, это снять верхнюю панель и нижнюю переднюю панель, чтобы посмотреть и убедиться, что ремень подключен к задней части стиральной машины, а также проверить соединения проводов и убедиться, что все они надежно закреплены.
Если все выглядит хорошо, вам просто нужно угадать, какую плату управления вы хотите заменить в первую очередь, MCU или CCU, и проблема в том, что нет возможности проверить и определить, какая часть неисправна, поэтому это просто игра в угадайку. При этом я считаю, что MCU вызывает эту проблему больше, чем CCU, поэтому я сначала заменяю его.

Информация о деталях MCU и CCU для модели WFW9750WW01 приведена ниже:

Щелкните здесь, чтобы просмотреть центральный блок управления | Информация о блоке управления двигателем

Щелкните здесь для получения информации о блоке управления двигателем | CCU Information

Feb ‘

F-25 Error Стиральная машина Maytag

Asked By Michael Watson

Здравствуйте. Модель Maytag # mhwz400tq01. У меня ошибка ф-25. В цикле отжима двигатель дважды повернется против часовой стрелки и больше не будет вращаться. Потом всплывает код ф-25. Всю проводку и жгуты проверил, проблем нет. Я проверил контакты 1-5. 5,7 Ом между контактами 1-2, 2-3 и 1-3. Контакты 4-5, я получаю 0 Ом. Я узнал, что контакты тахометра (4-5) должны показывать 115 Ом. Небольшая помощь была бы кстати, чтобы я не тратил 200 долларов на новый мотор, который мне не нужен. Спасибо.

Ответил MasterTech

Привет,

Да, вы правы, приблизительное сопротивление составляет 117 Ом. Нормальный = 115 — 120 Ом между контактами 4-5, если вы не делаете то, о чем говорите, тахометр неисправен в двигателе, и он встроен в двигатель, поэтому, если вы хотите это исправить, двигатель должен быть заменил к сожалению. Вы можете получить их примерно за 150,00 новых на Amazon, по ссылке ниже вы можете заказать их. После того, как вы нажмете на ссылку ниже, нажмите кнопку «Просмотреть все варианты покупки» в правой части страницы, чтобы увидеть цену.

Щелкните здесь, чтобы заказать двигатель

Если вы не возражаете против покупки подержанного двигателя, вы можете подобрать хороший подержанный двигатель на ebay примерно за 45,00.

как проверить таходатчик, где находится датчик холла на LG, сопротивление

Как проверить таходатчик на стиральной машине: первые 4 действия

Таходатчик в стиральной машине: где находится и признаки поломки

Замена таходатчика для стиральной машины

Датчик холла в стиральной машине LG

Что такое тахогенератор в стиральной машине (видео)

Таходатчик в стиральной машине — где находится, проверка, замена 2Стиралки.ру

Принцип действия тахогенератора в стиральной машине

Симптомы неисправного таходатчика

Где находится таходатчик в стиральной машине

Как проверить таходатчик на стиральной машине

Как заменить таходатчик в стиральной машине

Тахогенератор двигателя в стиральной машине

1. Признаки неисправности

2. Как проверить тахогенератор

3. Таблица размеров и сопротивлений тахогенераторов

Как проверить таходатчик на стиральной машине: ход работ и советы специалистов

Знакомство с прибором

О неисправности прибора

С чего нужно начать? Первый способ

Ход работ

Второй способ

Как проверить таходатчик на стиральной машине «Самсунг» и Indesit

О замене тахогенератора

В заключение

Похожие статьи

Лазерная рулетка: какая лучше, как выбрать, принцип работы, характеристики, инструкции по эксплуатации

Как выбрать аппарат для сварки пластиковых труб: обзор моделей, характеристики, производители

Как платить за воду по счетчику? Как передать показания счетчика за воду

Какой холодильник выбрать: обзор моделей, размеры, производители, рейтинг по качеству и надежности

Какой надувной матрас лучше: обзор моделей, характеристики, отзывы

Какой перфоратор лучше: рейтинг, обзор лучших моделей, характеристики, критерии выбора и отзывы о производителях

Таходатчик в стиральной машине: проверка и замена

Что такое таходатчик?

Признаки неисправности датчика Холла

Как проверить таходатчик?

Демонтажные работы

Как измерить сопротивление таходатчика?

описание, фото, видео и таблица

Что такое таходатчик и для чего он нужен

Где находится и как заменить

Признаки поломки датчика вращения вала

Как проверить на работоспособность и какое сопротивление должно быть

Как отремонтировать своими руками

Таблица размеров и сопротивлений тахогенераторов

Где находится тахометр в стиральной машине

В машинке двигатель

В пишущей машинке с инверторным двигателем

Как проверить этот пункт?

Как доставить новую деталь?

Как работает датчик?

Тахогенератор в стиральной машине: 4 метода обнаружения поломки

Как проверить прибор на стиральной машине: первые 4 шага

Тадходатчик в стиральной машине: где есть признаки поломки

Замена таходчика на стиральной машине

Датчик Холла в стиральной машине LG

Что такое тахогенератор в стиральной машине (видео)

Катушка тахометра двигателя стиральной машины

Arcelik Beko 372205505 Машина для мойки катушек тахометра

Product specifications

Подходит ли этот продукт для моего прибора?

У вас есть вопрос о Arcelik Beko 372205505 Машина для мойки катушек тахометра?

Отзывы об этом товаре

У вас есть вопрос о Arcelik Beko 372205505 машина для мойки катушек тахометра?

GHW — ApplianceAssistant.

Это руководство по ремонту стиральных машин с фронтальной загрузкой

Руководства по ремонту для других стилей дуэта

Руководство по поиску и устранению неисправностей стиральной машины Whirlpool Duet

Стиральная машина с фронтальной загрузкой

Режим диагностического тестирования стиральной машины Whirlpool Duet

Обзор диагностического теста Whirlpool Duet

Коды ошибок стиральной машины Whirlpool GHW Duet

Стиральная машина

Коды ошибок стиральных машин Whirlpool Duet

Whirlpool Duet Passion Machine Testing Part

Центральный блок управления (CCU)

900 Whirpool 7

08 Диаграмма стиральной машины

Whirlpool Duesher F25 Ошибка ошибки и ремонт
