В настоящее время бойлеры для нагрева воды стали широко популярны. Их использование актуально не только для людей, проживающих в домах. Такое оборудование нередко устанавливается на разнообразных предприятиях, в хостелах, а также заведениях общепита и прочих сферах. И нагрев воды в таких установках происходит благодаря ТЭНу. Но иногда эта комплектующая ломается, ввиду чего вода больше не греется, и возникает необходимость срочного ремонта.

Именно поэтому мы решили рассказать вам о способах проверки ТЭНа на работоспособность, а также о наиболее частых поломках детали.

Содержание статьи

• Как проверить ТЭН на исправность
  • Проверка при помощи мультиметра
  • Проверка при помощи контактной лампы
• Самые распространённые причины поломок

Как проверить ТЭН на исправность

Внутри ТЭНа расположена проволочная спираль, имеющая высокое удельное электрическое сопротивление. И в момент проведения по ней тока она нагревается. Это способствует наполнению пространства между спиралью и корпусом теплом, ввиду чего и происходит нагрев воды. Но иногда нагревательные приборы перестают выполнять свою прямую функцию, и основной на то причиной является поломка ТЭНа

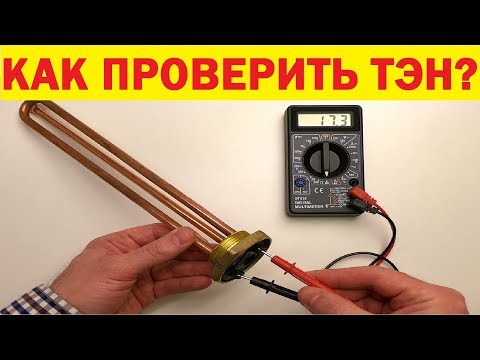

Проверка при помощи мультиметра

На начальном этапе прибор потребуется активировать в режиме замера минимального сопротивления. Затем берём концы прибора, и касаемся ими выводов комплектующей. Если спираль оборвана, то на приборе появится значение «1», которое будет заменой реального сопротивления. А это всё равно что и бесконечное сопротивление. Это говорит о том, что имеет место обрыв в цепи, и деталь необходимо срочно заменить.

А вот в ситуациях, когда на дисплее прибора появится «0», будут свидетельствовать о возникновении замыкания. И в таком случае также понадобится срочная замена комплектующей, для возобновления нагрева воды.

Также обязательным условием является и проверка на утечку тока. В этих целях активируем на мультиметре режиме зумметра. Один щуп прислоняем к выводу, а второй к корпусу ТЭНа. Если зуммер издаёт характерный писк, необходимо менять деталь.

Проверка при помощи контактной лампы

Проверить нагревательный элемент можно и без мультиметра, при помощи контрольной лампочки. Это устройство включает в себя два медных провода с одной жилой. На одних концах расположены щупы, а противоположные подключены к патрону. В последний и установлена лампа на 220 В, которая защищена прочным кожухом. При возникновении желания сделать такой прибор можно собственноручно, и эта задача окажется простой даже для неопытного мастера.

С целью проверки ТЭНа вам потребуется на первый контакт накинуть ноль от сети, а ко второму вазу контрольно лампы. Если лампочка загорится, то обрыв отсутствует, а вот в обратной ситуации потребуется срочная замена детали.

Самые распространённые причины поломок

Неисправностей в работе ТЭНа может быть множество, но существуют наиболее распространённые поломки, которые и будут представлены ниже.

1. Перегорела спираль накаливания.
2. Замкнул накаливающий провод, идущий к корпусу детали. Использование оборудования с подобной неисправностью может привести к удару током.
3. На поверхности прибора образовался большой слой накипи. Со временем она просто начнёт препятствовать теплоотдаче детали, и как следствие оборудование будет работать неэффективно, и вода перестанет нагреваться. А при несвоевременном устранении этой причины может возникнуть серьёзная поломка ТЭНа, ввиду чего понадобится дорогостоящий ремонт или возникнет необходимость в срочной заменён детали.

Чтобы предотвратить обозначенные выше неисправности, и как следствие избавить себя от лишних финансовых растрат, вам лишь понадобится проводить регулярную проверку детали при помощи обозначенных выше способов!

Как проверить тэн водонагревателя на исправность: дома вручную?

Приветствую Вас, дорогие подписчики и только зашедшие читатели! Ремонт любой техники вызывает у потребителей расстройство, ведь это не только потраченное время, но и определенная сумма денег. По этой причине многие предпочитают самостоятельно ремонтировать технику, если это возможно. Стоит понимать, что не всегда замена детали возможна в домашних условиях, но порой можно вполне исправить устройство самостоятельно. Сегодня я расскажу, как проверить ТЭН водонагревателя на исправность.

Когда нужна проверка

Очевидно, что далеко не каждая поломка подразумевает неисправность нагревателя. Этот элемент нужно проверить в том случае, если вода не греется или же водонагреватель постоянно выключает УЗО (защита от удара током). Эти два признака в первую очередь говорят о неисправности ТЭНа. Если вода стала греться медленно или во время работы слышится посторонний шум, то вероятная причина в появлении накипи, а не поломке узла.

Возможные неисправности

ТЭН – это наиболее уязвимый элемент в бойлере. Причина в том, что он является самым эксплуатируемым элементом, а кроме того, подвергается воздействию накипи. Для продления срока службы рекомендуется периодически проводить его очистку. Это можно сделать, не разбирая полностью корпус с помощью специальных средств. Но я рекомендую провести полный набор процедур по очистке не только нагревателя, но и самого бака от накипи и грязи.

Если же узел сломался, то его придется менять, но прежде проверить что именно вышло из строя. Различают несколько видов неисправностей:

• Перегорела накаливающая нить внутри ТЭНа.
• Накаливающий провод на корпусе нагревателя перегорел. Это может привести к удару током, если водонагреватель не оснащен УЗО. В противном случае защитный механизм будет постоянно отключать технику.
• Появление накипи.

Технология проверки

Любой ремонт начинается с проверки нагревательного элемента. Только после этого можно делать вывод о ремонте или замене узла. К сожалению, не разбирая титан, сделать это невозможно, поэтому придется запастись отверткой, омметром, мультиметром или контрольной лампочкой.

Алгоритм проверки, следующий:

1. Нужно рассчитать сопротивление устройства. Делается по формуле R=U²/P. U – напряжение, оно равняется 220 Вт. P – мощность нагревательного элемента номинальная. Ее указывают в технической документации водонагревателя.
2. Необходимо извлечь нагреватель из водогрейки. Водонагреватель следует обязательно отключить от сети. После этого разбираем корпус если элемент установлен внутри и отсоединяем провода. У некоторых моделей добраться до проверяемого узла можно без разборки всей водогрейки. Достаточно снять защитный кожух, отсоединить провода и извлечь нужный узел. Чтобы не ошибиться рекомендуется предварительно изучить инструкцию, там есть подробное описание по эксплуатации и обслуживанию. Некоторые фирмы обеспечивают простой доступ к внутренностям, поэтому не следует действовать наобум, так как технику можно просто повредить.
3. Осматриваем ТЭН на повреждения, вздутия, трещины. Предварительно его следует очистить от накипи.

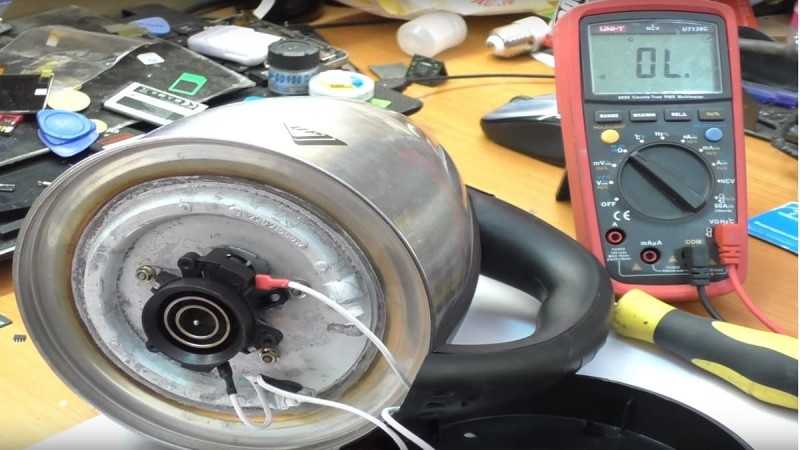

4. Далее требуется воспользоваться мультиметром. Его настраиваем на измерение сопротивления, диапазон значений до 200 Ом.
5. Проверка тестером может показать, что ТЭН работает, в этом случае значение будет равняться тому, что было рассчитано по формуле. Если появляется ноль и единица, то это свидетельствует о том, что ТЭН неисправный и его необходимо менять.

Вторая важная процедура проверки на работоспособность – тестирование на пробой. Здесь также не обойтись без мультиметра. В данном случае его требуется включить на зуммер. Один щуп подсоединяется к выводу, второй к корпусу нагревателя. Если зуммер пищит, то есть пробой, значит пора менять ТЭН.

Последний важный этап – проверка изоляции. Для этого потребуется мегаомметр. Он выставляется на 500 В. Щупы соединяются с корпусом устройства и корпусом нагревателя. Нормативное сопротивление – 0,5 Ом.

Существует еще один способ проверки ТЭНа. Он позволяет сделать прозвон без тестера, что полезно в случае отсутствия последнего. Для него нужно воспользоваться контрольной лампочкой. Ее можно сделать из подручных средств. Понадобится лампа накаливания на 220 Вт, патрон, два одножильных провода из меди, щупы. Схема проста: к патрону подсоединяются провода, в него вкручивается лампочка. На концы проводов рекомендуется прикрутить щупы. В таком случае пользоваться самодельным тестером безопасно и удобно. Использование контрольной лампы подразумевает, что она подключается между источником питания и тестируемым устройством. Если свет загорается – узел работает, в противном случае нет. Проверка нагревателя осуществляется по аналогии — на один подается нулевое значение от сети, а на второй фаза с предварительным подключением лампочки.

Спасибо за внимание! До скорой встречи на страницах блога! С уважением, Ростислав Кузьмин.
