Термистор как проверить мультиметром?

Классификация по температурному срабатыванию

Терморезисторы отличаются по температуре, на которую они реагируют при срабатывании. С этой позиции выделяются следующие типы деталей:

1. НИЗКОТЕМПЕРАТУРНЫЕ. Такие элементы срабатывают при температуре ниже 170 Кельвинов (минус 1020С). 1 Кельвин = минус 272,150С.
2. СРЕДНЕТЕМПЕРАТУРНЫЕ. Здесь диапазоне работы выше и находится между 170 и 510 Кельвинами.
3. ВЫСОКОТЕМПЕРАТУРНЫЕ. Терморезисторы такого класса работают при температурах от 570 Кельвинов.
4. ОТДЕЛЬНЫЙ КЛАСС. Выделятся также индивидуальная группа высокотемпературных термических резисторов, работающих в диапазоне от 900 до 1300 К.

Вне зависимости от вида (позисторы, термисторы) терморезисторы могут работать в разных температурных режимах и внешних условиях. При эксплуатации в условиях частых изменений температур первоначальные параметры детали могут меняться.

Речь идет о двух параметрах — сопротивлении детали в условиях комнатной температуры и коэффициенте сопротивления.

Где находится на схеме

Отображение терморезистора на схеме может различаться. Изделие легко найти по обозначениям t и t0. Внешне оно отражается как сопротивление, через которое проходит полоска по диагонали с «подставкой» под t0 снизу. Главные обозначения — R1, Th2 или RK1.

Если возникают сомнения в сфере применения, терморезистор можно нагреть и посмотреть на его поведение. Если сопротивление будет меняться, это нужный элемент.

Терморезисторы используются почти везде — в плате зарядного устройства, в автомобильных усилителях, блоках питания ПК, в Li-Ion аккумуляторах и других устройства. Найти их на схеме не трудно.

Стабильность

Причины нестабильности термисторов следующие:

• напряжения, возникающие в материале при термоциклировании и образование микротрещин;
• структурные изменения в полупроводнике;
• внешнее загрязнение (водой и др. веществами) и в результате химические реакции в порах и на поверхности полупроводника;
• нарушение адгезии металлической пленки;
• миграция примесей из металлических контактов в материал термистора.

Для получения стабильного состояния термисторы подвергают старению (до 500-700 дней). Как правило, во время старения наблюдается рост сопротивления. При длительном использовании термисторов, они уходят за пределы допуска, в большинстве случаев, термисторный термометр показывает температуру несколько ниже, чем значение, определенное по номинальной характеристике. Исследования показывают, что бусинковые термисторы могут проявлять очень высокую стабильность (дрейф до 3 мК за 100 дней при 60 С).

Будет интересно➡ Что такое фоторезистор?

Дисковые термисторы менее стабильны (дрейф до 50 мК за 100 дней при 60 С). Термисторы представляют особый интерес для измерения низких температур благодаря своей относительной нечувствительности к магнитным полям. Некоторые типы термисторов могут применяться до температуры минус 100 С. Диапазон наилучшей стабильности термисторов – от 0 до 100 С. Основными преимуществами термисторов являются вибропрочность, малый размер, малая инерционность и невысокая цена.

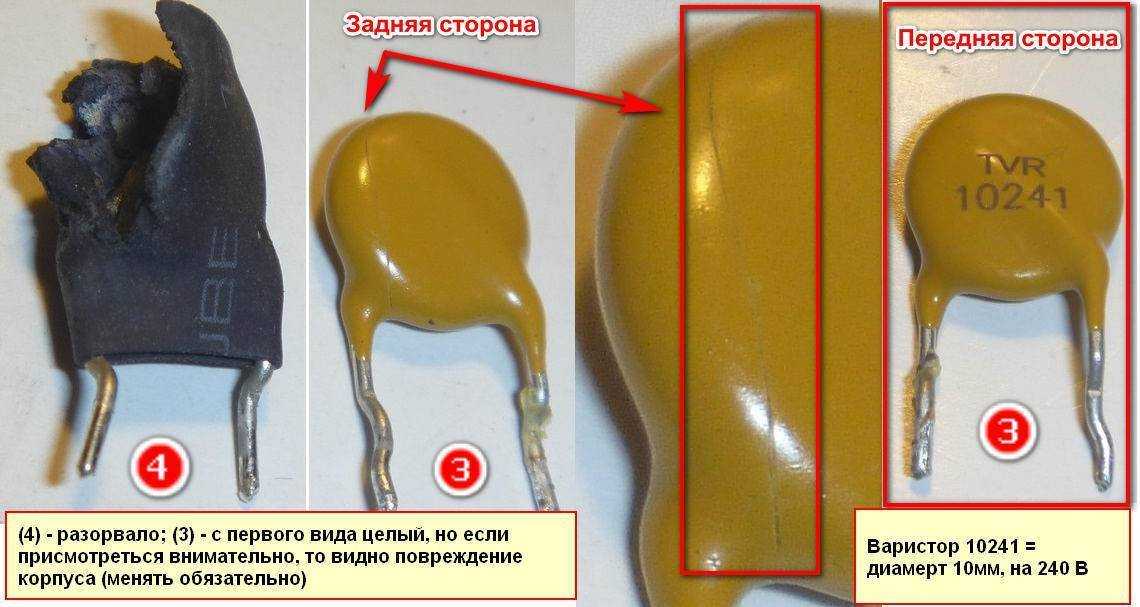

Материал по теме: Как проверить варистор мультиметром.

Где используется (сфера применения)

Терморезисторы активно применяются в разных сферах, тесно связанных с электроникой. Они особенно важных при реализации процессов, зависящих от правильности настройки температурного режима.

Такой подход актуален для компьютерных технологий, устройств передачи информации, высокоточного промышленного оборудования и т. д.

Распространенный способ применения терморезисторов — ограничение токов, возникающих в процессе пуска аппаратов.

При подаче напряжения к БП конденсатор быстро набирает емкость, что приводит к протеканию повышенного тока. Если не ограничить этот параметр, высок риск повреждения (пробоя) диодного моста.

Для защиты дорогостоящего узла применяется термистор — элемент, ограничивающий ток в случае резкого нагрева. После нормализации режима температура снижается до безопасного уровня, и сопротивление термистора возвращается до первоначального уровня.

Главные параметры

При выборе детали важно ориентироваться на ее показатели и характеристики, меняющиеся в зависимости от типа, производителя, исходного материала и других показателей. При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет.

При покупке нужно быть уверенным, что деталь подходит по размеру и поместится на плате (в схеме). Параметры измеряются в Омах и указываются применительно к текущей температуре в градусах Цельсия или Кельвинах. Если деталь рассчитана на работу при температурах от -100 до +200 градусов Цельсия, температурный режим для окружающей среды принимается на уровне 20-25 градусов Цельсия.

Параметр отражает тепловую инерционность. При расчете учитывается время, которое необходимо для изменения температуры термического резистора на 63% от разницы t детали и окружающего воздуха. В большинстве случаев этот параметр принимается равным 100 градусов Цельсия. ТКС (в % на один градус Цельсия).

Будет интересно➡ Как отличается параллельное и последовательное соединение резисторов?

Как правило, этот показатель прописывается для той же температуры t, что и холодное сопротивление. В такой ситуации при обозначении используются другие цифры — at. Мощность рассеивания Pmax (предельно допустимый параметр), Вт. По этому показателю можно судить о пределе, до достижения которого в полупроводнике не происходит необратимых изменений (параметры остаются прежними). При этом превышение температуры tmax при достижении Pmax исключено.

Температура tmax — максимально допустимый параметр, при котором характеристики терморезистора длительное время остаются без изменений (на установленном производителем уровне). Коэффициент энергетической чувствительности (измеряется в Вт/проценты*R). Обозначение — G. Показатель отражает мощность, которую необходимо рассеять на детали для снижения параметра R на один процент.

Коэффициент рассевания (измеряется в Вт на один градус Цельсия). Условное обозначение — H. Параметр отражает мощность, которая рассеивается на термическом резисторе при разнице в температурных режимах детали и окружающего воздуха на один градус. Рассмотренные выше коэффициенты (G и H) зависят от характеристик применяемого полупроводника и особенностей обмена тепла между изделием и окружающей его средой. Параметры связаны друг с другом через специальную формулу — G=H/100а.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

1. Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
2. Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
3. Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А. Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
4. Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
5. Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (Ir x Vmax).
6. Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели). Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
7. Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Читать также: Самый лучший видеорегистратор 2021 года

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов.

1. Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.

Как подключить

Принцип подключения термисторов прост (на примере Arduino). Для этого потребуется монтажная плата, деталь и резистор на 10 кОм. Так как изделие имеет высокое сопротивление, этот параметр для проводников не влияет на конечный результат.

Один контакт сопротивления подключается к контакту 5В, а второй — к контакту термистора.

Вторую отпайку терморезистора необходимо посадить на «землю». Центр двух резисторов подключается к контакту «Аналог 0).

<

Проверка электронным мультиметром

Следует отметить, что резисторы довольно надёжны, поэтому их проверку следует проводить после того, как вы убедились в исправности остальных элементов. В первую очередь обратите внимание на сопротивления в цепях, где ранее были обнаружены неисправные элементы.

Сама по себе процедура проверки довольно проста, но требует выполнения определённых действий.

Для проверки будем использовать электронный мультиметр. Щупы прибора должны быть подключены к разъёмам COM и VΩmA. Полярность подключения щупов к выводам проверяемого элемента не имеет значения. Переключатель тестера необходимо установить в положение омметра (сектор помечен знаком Ω). Цифры обозначают максимальный предел измеряемой величины.

Перед началом проверки соедините щупы вместе, при этом показания прибора должны быть равны нулю, что говорит об исправности прибора и проводов щупов. Если переключатель установлен на самом малом пределе измерения, то прибор может показывать величину равную единицам ома. Эту неточность нужно будет учесть при измерении малых величин. Кроме того, у резисторов есть допустимое отклонение от номинала, если точных данных найти не удалось, то погрешность в 10 процентов можно считать нормальной.

Для начала необходимо определить номинальное сопротивление у элемента, который вы собираетесь проверять. Сделать это можно несколькими способами:

1. На элементах старого образца величина номинального сопротивления указана на корпусе резистора.
2. На современных элементах применяется цветовая маркировка. Это набор цветных колец, нанесённых на корпус. С их помощью зашифровано сопротивление. Нужно взять таблицу цветовой маркировки и определить искомую величину.
3. Если вы проверяете элемент с электронной платы, то возле элемента стоит его обозначение в виде буквы R и порядкового номера. Можно взять схему электронного устройства и по обозначению определить номинал. Иногда эта величина указана прямо на печатной плате.

Читать также: Мутлу аккумулятор дата изготовления

Постоянный резистор

Проверку выполняем в такой последовательности:

• зачищаем выводы резистора от окислов и загрязнений;
• выставляем на мультиметре предел измерения, который несколько больше номинальной величины;
• кладём элемент на диэлектрическую поверхность;
• прижимаем щупы прибора к выводам резистора, при этом нельзя прикасаться к щупам пальцами.

На экране мы можем увидеть три варианта показаний:

1. Единица на экране прибора говорит о том, что сопротивление резистора больше установленного предела измерения. Проверьте правильно ли выбран предел измерения, если ошибки нет, то присутствует обрыв между выводами элемента. Такой элемент неисправен и подлежит замене.
2. Ноль обозначает, что выводы соединены накоротко. Элемент неисправен.
3. Если на экране другое число, сравните его с величиной номинального сопротивления резистора. Измеренная величина не должна отличаться от номинальной больше чем на 10%. Чтобы было понятно, при проверке резистора в 1 тыс. Ом прибор может показать величину от 900 Ом до 1100 Ом, в обоих случаях элемент можно считать исправным. Когда вы измеряете величины менее ста Ом, не забудьте от полученного значения отнять сопротивление щупов.

Тестирование подстроечного резистора

У переменного резистора на корпусе три вывода. Для проверки необходимо определить, к какому выводу подключён подвижный (средний) контакт. Для этих целей можно воспользоваться справочными данными, если это невозможно, то определим его в процессе измерений:

1. Перемещаем ручку резистора в среднее положение.
2. Выполняем все действия, указанные для постоянных резисторов, но измерения проводим попарно между первым и вторым, вторым и третьим, третьим и первым выводами. Пара между которыми сопротивление будет максимальным — это крайние выводы. Сравниваем это значение с номинальной величиной по аналогии с постоянными резисторами. Если всё в норме, продолжаем проверку.
3. Перемещаем ползунок в одно из крайних положений. Производим измерение между центральным и крайними выводами, должны получить ноль и номинальное значение. Если данные другие (допускается небольшая погрешность), то элемент неисправен.
4. Повторяем измерение во втором крайнем положении ползунка, теперь показания должны поменяться местами (там, где был ноль, будет номинальное значение, и наоборот).
5. Подключаем щупы к центральному выводу и к любому крайнему. Плавно перемещаем ручку и следим за показаниями прибора. Сопротивление должно изменяться без скачков, если прибор показывает единицу, это говорит о том, что в этом положении ползунка контакт плохой или пропадает вовсе, а следовательно, нормально работать такой резистор не будет, и его нужно менять.

Проверка элемента на плате

Иногда демонтаж элементов с платы сопряжён с рядом трудностей, поэтому будет полезно знать, как проверить резистор мультиметром, не выпаивая его. Это уже более сложная задача. Чтобы правильно выполнить проверку, необходимо изучить схему, в которой он установлен.

Дело в том, что различные компоненты и способы их подключения, относительно проверяемого резистора, влияют на показания тестера по-разному. Например, параллельно подключённый диод покажет нулевое сопротивление резистора, а параллельно подключённые сопротивления или катушки индуктивности сильно исказят показание прибора. Так как в мультиметре для измерений используется постоянное напряжение, то конденсатор на схеме можно приравнять к разрыву цепи.

В сложной схеме учесть все эти влияния трудно, поэтому измерить точную величину сопротивления не получится, но если вы подробно изучите схему, то сможете проверить резистор на наличие обрыва или короткого замыкания. Если у вас возникли сомнения в исправности элемента, для полной проверки придётся выпаять хотя бы один вывод.

У многих мультиметров есть режим прозвонки. В этом режиме прибор позволяет проверять электрические цепи с сопротивлением не больше сотни ом, при превышении этой величины цепь прозваниваться не будет и звукового сигнала не последует. Применение этого режима для проверки резисторов нецелесообразно, так как прозвонка показывает только наличие или отсутствие контакта между щупами, но никак не характеризует состояние радиодетали.

Что такое терморезистор, где применяется? Как проверить на работоспособность?

Терморезистор, имеющий разновидности под названиями термистор или позистор — это радиоэлектронная деталь, сопротивление, принцип работы которого состоит в изменении его электрического сопротивления в зависимости от температуры.

Терморезистор изготавливается на основе полупроводниковых материалов, реагирующих на изменения температуры и данный материал должен обладать высоким ТКС (температурным коэффициентом сопротивления).

Температурный коэффициент электрического сопротивления — величина, равная относительному изменению электрического сопротивления участка электрической цепи или удельного сопротивления вещества при изменении температуры на единицу.

В принципиальных схемах терморезистор обозначается так:

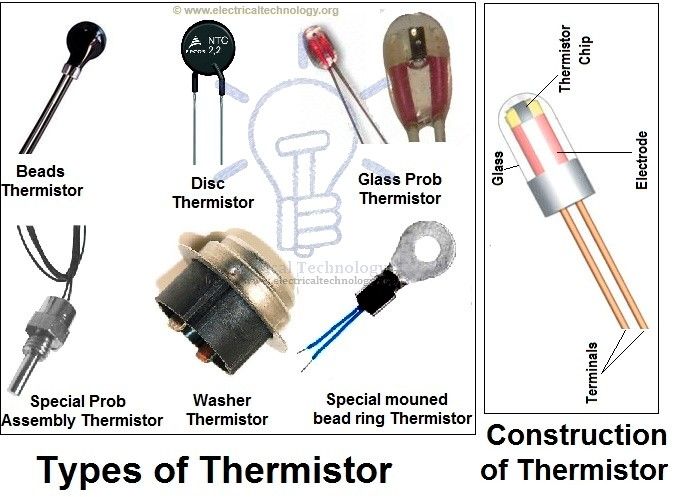

Конструктивно терморезисторы выглядят по разному.

Терморезистор изготавливают в виде стержней, трубок, дисков, шайб, бусинок и тонких пластинок преимущественно методами порошковой металлургии. Их размеры могут варьироваться в пределах от 1–10 мкм до 1–2 см.

Разновидность терморезистора — термистор (NTC — термистор) имеет отрицательный ТКС и с увеличением температуры его электрическое сопротивление уменьшается.

Другая разновидность терморезистора — позистор (PTC — термистор) имеет положительный ТКС и с увеличением температуры его электрическое сопротивление соответственно увеличивается.

Терморезисторы применяются в схемах разнообразных электронных устройств, где есть необходимость контролировать температурный режим работы и регулировать его с помощью изменения электрического сопротивления.

Терморезисторы c «отрицательным сопротивлением» применяются в качестве пусковых реле, реле времени, в системах измерения и контроля мощности, системах теплового контроля и пожарной сигнализации.

Терморезисторы с «положительным сопротивлением» используются в схемах контроля за изменением температуры и компенсации параметров электрического тока или напряжения электрических цепей, возникших вследствие изменения температуры.

Для проверки работоспособности терморезистора нам понадобится ампервольтомметр или мультиметр. Подсоединяемся щупами прибора к проверяемому терморезистору, измеряем сопротивление.

В нормальном состоянии терморезистор имеет номинальное сопротивление, однако при нагревании его сопротивление будет либо уменьшаться, либо увеличиваться. На картинке представлена проверка термистора, при увеличении температуры его сопротивление уменьшается от 5,1 Ома до 2,7 Ома.

Успехов Вам! Да прибудет с Вами умение!

Базовые характеристики терморезисторов

При оценке терморезисторов нужно учесть и проанализировать их характеристики:

1. Вольтамперная характеристика — кривая на графике, показывающая зависимость напряжения на образце от проходящего через терморезистор тока. График рисуется с учетом теплового равновесия с окружающей природой. Для позисторов и термисторов графики различаются.
2. Температурная характеристика. При построении графика снимается зависимость сопротивления от температуры в определенном режиме. По оси R выставляется параметр по принципу десятикратного увеличения (10Х), а по оси времени пропускается участок в диапазоне от нуля до 223 Кельвинов.
3. Подогревная характеристика. С помощью графика можно увидеть параметры термических резисторов, работающих на косвенном принципе. Иными словами, кривая отражает зависимость сопротивления детали от подаваемой к нему мощности. При указании графика масштаб по сопротивлению берется с учетом 10Х.

NTC

Терморезисторы NTC — изделия, имеющие отрицательный температурный коэффициент. Их особенность — повышенная чувствительность, высокий температурный коэффициент (на один или два порядка выше, чем у металла), небольшие габариты и широкий температурный диапазон.

Полупроводники NTC удобны в применении, стабильны в работе и способны выдерживать большую перегрузку.

Особенность NTC в том, что их сопротивление увеличивается при снижении температуры. И наоборот, если t снижается, параметр R растет. При изготовлении таких деталей применяются полупроводники.

Принцип действия прост. При повышении температуры число носителей заряда резко растет, и электроны направляются в зону проводимости. При изготовлении детали, кроме полупроводников, могут применяться и переходные металлы.

При анализе NTC нужно учесть бета-коэффициент. Он важен в случае, если изделие применяется при измерении температуры, для усреднения графика и вычислений с помощью микроконтроллеров.

Как правило, термисторы NTC применяются в температурном диапазоне от 25 до 200 градусов. Следовательно, их можно использовать для измерений в указанном пределе.

Отдельного нужно рассмотреть сфера их использования. Такие детали имеют небольшую цену и полезны для ограничения пусковых токов при старте электрических двигателей, для защиты Li аккумуляторов, снижения зарядных токов блока питания.

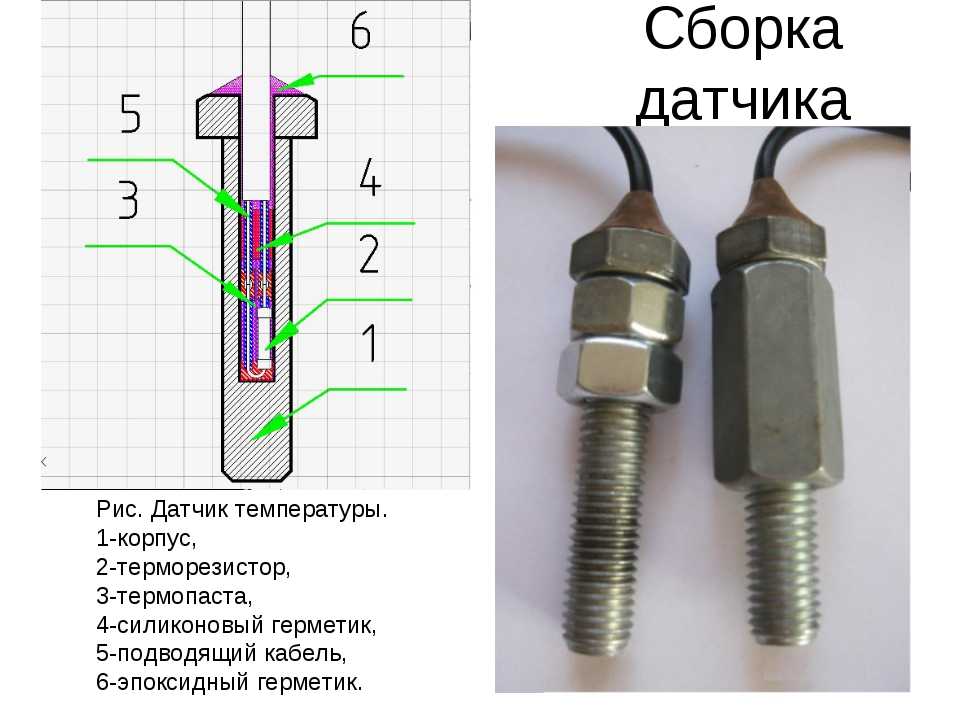

Терморезистор NTC также используется в автомобиле — датчик, применяемый для определения точки отключения и включения климат-контроля в машине.

Еще один способ применения — контроль температуры двигателя. В случае превышения безопасного предела, подается команда на реле, а дальше двигатель глушится.

характеристики и параметры, принцип действия и классификация

Развитие электроники с каждым годом набирает обороты. Но, несмотря на новые изобретения, в электрических схемах надёжно работают устройства, сконструированные ещё в начале XX века. Один из таких приборов — термистор. Форма и назначение этого элемента настолько разнообразны, что быстро отыскать его в схеме удаётся только опытным работникам сферы электротехники. Понять, что такое термистор, можно лишь владея знаниями о строении и свойствах проводников, диэлектриков и полупроводников.

• Описание прибора
• Классификация термисторов
• Технические характеристики и принцип действия

Описание прибора

Датчики температуры широко используются в электротехнике. Почти во всех механизмах применяются аналоговые и цифровые микросхемы термометров, термопары, резистивные датчики и термисторы. Приставка в названии прибора говорит о том, что термистор — это такое устройство, которое зависит от влияния температуры. Количество тепла в окружающей среде — главенствующий показатель в его работе. Благодаря нагреванию или охлаждению, меняются параметры элемента, появляется сигнал, доступный для передачи на механизмы контроля или измерения.

Термистор — это прибор электроники, у которого значения температуры и сопротивления связаны обратной пропорциональностью.

Существуют и другое его название — терморезистор. Но это не вполне правильно, так как на самом деле термистор является одним из подвидов терморезистора. Изменение теплоты может влиять на сопротивление резистивного элемента двумя способами: либо увеличивая его, либо уменьшая.

Поэтому термосопротивления по температурному коэффициенту подразделяются на РТС (положительные) и NTC (отрицательные). РТС — резисторы получили название позисторов, а NTC — термисторов.

Отличие РТС и NTC приборов состоит в изменении их свойств при воздействии климатических условий. Сопротивление позисторов прямо пропорционально количеству тепла в окружающей среде. При нагреве NTC — приборов его значение уменьшается.

Таким образом, повышение температуры позистора приведёт к росту его сопротивления, а у термистора — к падению.

Вид терморезистора на электрических принципиальных схемах похож на обыкновенный резистор. Отличительной чертой является прямая под наклоном, которая перечёркивает элемент. Тем самым показывая, что сопротивление не постоянно, а может изменяться в зависимости от увеличения или уменьшения температуры в окружающей среде.

Основное вещество для создания позисторов — титанат бария. Технология изготовления NTC — приборов более сложная из-за смешивания различных веществ: полупроводников с примесями и стеклообразных оксидов переходных металлов.

Классификация термисторов

Габариты и конструкция терморезисторов различны и зависят от области их применения.

Форма термисторов может напоминать:

• плоскую пластину;
• диск;
• стержень;
• шайбу;
• трубку;
• бусинку;
• цилиндр.

Самые маленькие терморезисторы в виде бусинок. Их размеры меньше 1 миллиметра, а характеристики элементов отличаются стабильностью. Недостатком является невозможность взаимной подмены в электрических схемах.

Классификация терморезисторов по числу градусов в Кельвинах:

• сверх высокотемпературные — от 900 до 1300;
• высокотемпературные — от 570 до 899;
• среднетемпературные — от 170 до 510;
• низкотемпературные — до 170.

Максимальный нагрев хоть и допустим для термоэлементов, но сказывается на их работе ухудшением качества и появлением значительной погрешности в показателях.

Технические характеристики и принцип действия

Выбор терморезистора для контролирующего или измерительного механизма проводят по номинальным паспортным или справочным данным. Принцип действия, основные характеристики и параметры термисторов и позисторов похожи. Но некоторые отличия все же существуют.

РТС — элементы оцениваются тремя определяющими показателями: температурной и статической вольт — амперной характеристикой, термическим коэффициентом сопротивления (ТКС).

У термистора список более широкий.

Помимо параметров, аналогичных позистору, показатели следующие:

• номинальное сопротивление;
• коэффициенты рассеяния, энергетической чувствительности и температуры;
• постоянная времени;
• температура и мощность по максимуму.

Из этих показателей основными, которые влияют на выбор и оценивание термистора, являются:

• номинальное сопротивление;
• термический коэффициент сопротивления;
• мощность рассеяния;
• интервал рабочей температуры.

Номинальное сопротивление определяется при конкретной температуре (чаще всего двадцать градусов Цельсия). Его значение у современных терморезисторов колеблется в пределах от нескольких десятков до сотен тысяч ом.

Допустима некоторая погрешность значения номинального сопротивления. Она может составлять не более 20% и должна быть указана в паспортных данных прибора.

ТКС зависит от теплоты. Он устанавливает величину изменения сопротивления при колебании температуры на одно деление. Индекс в его обозначении указывает на количество градусов Цельсия либо Кельвина в момент измерений.

Выделение теплоты на детали появляется из-за протекания по ней тока при включении в электрическую цепь. Мощность рассеяния — величина, при которой резистивный элемент разогревается от 20 градусов Цельсия до максимально допустимой температуры.

Интервал рабочей температуры показывает такое её значение, при котором прибор работает длительное время без погрешностей и повреждений.

Принцип действия термосопротивлений основан на изменении их сопротивления под влиянием теплоты.

Происходит это по нескольким причинам:

• из-за фазового превращения;
• ионы с непостоянной валентностью более энергично обмениваются электронами;
• сосредоточенность заряженных частиц в полупроводнике распределяется другим образом.

Термисторы используются в сложных устройствах, которые применяются в промышленности, сельском хозяйстве, схемах электроники автомобилей. А также встречаются в приборах, которые окружают человека в быту — стиральных, посудомоечных машинах, холодильниках и другом оборудовании с контролем температуры.

Как измерить термисторы PTC и NTC с помощью мультиметра

Перейти к содержимому

Автор: justelctrogoОпубликовано 27 декабря 2021 г.

Термисторы PTC и NTC с мультиметрами — Термистор (NTC/PTC) — это тип резистора, на значение сопротивления которого может влиять температура или температура вокруг него. Чтобы проверить или измерить, может ли термистор NTC или PTC работать правильно или нет, мы можем использовать цифровой мультиметр или аналоговый мультиметр с помощью нагревательных устройств, таких как паяльник, фен или другие типы нагревателей. Помимо возможности измерять или тестировать термистор, мы также можем различать тип термистора, который мы измеряем/проверяем, является ли он типом термистора PTC

(положительный температурный коэффициент)  или тип термистора NTC  (отрицательный температурный коэффициент).

См. также Как измерить потенциометр с помощью мультиметра

Вот как измерить термисторы NTC и PTC с помощью мультиметров:

Как измерить термистор PTC (положительный температурный коэффициент) 9 0024

Установка положения переключателя мультиметра в положении Ом (Ом)

Подсоедините зонд к ножке термистора (термистор не имеет полярности)

Подсоедините горячее жало к термистору (не прикасайтесь к термистору, так как это повредит корпус термистора).

Обратите внимание на дисплей мультиметра, значение сопротивления будет расти пропорционально высокой температуре вокруг него.

Как измерить термистор NTC (отрицательный температурный коэффициент)

1. Установите переключатель мультиметра в положение Ом (Ом)
2. Подсоедините зонд к ножке термистора (термистор не имеет полярности)
3. Подсоедините горячее жало к термистору (не прикасайтесь к термистору, так как это повредит корпус термистора).
4. Обратите внимание на показания мультиметра: значение сопротивления упадет пропорционально высокой температуре окружающей среды.

Термистор считается поврежденным или неспособным функционировать должным образом, если при измерении возникают следующие условия: является «коротким» или возникает «короткая связь». Значение на мультиметре всегда находится в положении «бесконечность» при измерении, это означает, что термистор «открыт» или «сломан».

Значение на мультиметре нестабильно или показывает определенное значение, но не уменьшается или не увеличивается, поэтому термистор также находится в поврежденном состоянии.

Если мы хотим выяснить, является ли тип измеряемого термистора типом термистора PTC или NTC, мы можем узнать это, прочитав значение сопротивления рассматриваемого термистора во время измерения. Если значение сопротивления повышается при высоких температурах, то измеряемый термистор является термистором типа PTC. Между тем, если значение квитанции уменьшается, когда температура вокруг него высокая (горячая), то тип термистора — NTC.

Чтобы более точно и четко узнать характеристики термистора, мы можем прочитать техпаспорт, предоставленный производителем, загрузив техпаспорт с веб-сайта производителя. Читайте также: Термистор (PTC/NTC) и его характеристики.

Поделись этим:

Как определить термопару, RTD и термистор

Для измерения температуры в приложениях обычно используются три основных типа датчиков температуры. Это термопары, термисторы и термометры сопротивления. Все типы работают, создавая или изменяя электрический сигнал в цепи, содержащей датчик. Кроме того, между ними есть существенные различия.

Если вы столкнетесь с устройством для измерения температуры в полевых условиях, может быть неясно, на какой тип датчика оно опирается. В этой статье будут описаны основные характеристики каждого типа датчика и объяснен простой тест, который можно выполнить, чтобы определить, является ли датчик температуры резистивным датчиком температуры, термопарой или термистором.

Как определить термопару?

Термопары являются самым простым для идентификации датчиком температуры. Датчик термопары имеет два провода, обозначенных цветовым кодом.

• Термопары обычно имеют двухпроводную конструкцию. Иногда они используют 3-проводную конструкцию, если присутствует заземляющий или экранирующий провод.
• Они имеют очень низкое сопротивление (по сравнению с RTD и термисторами).
• В зависимости от типа термопары провода термопары могут быть магнитными.
• Провода термопары и удлинительные провода имеют цветовую маркировку. Цвета проводов указывают на тип термопары.

При идентификации термопары важно определить калибровку. Наиболее популярна калибровка типа K, тогда как тип T в основном используется в США.

ПР-21СЛ РДТ См. полный стандарт цветового кода термопары.

Идентификация термисторов и RTD

Термисторы и RTD имеют два, три или четыре провода красного и белого или красного и черного цветов. Красный провод — это возбуждение, а черный или белый — это земля.

Чтобы определить, является ли датчик термисторным или резистивным, а также его тип, необходимо измерить сопротивление между двумя разноцветными проводами:

• RTD PT100 будет иметь сопротивление 100 Ом при 0 °C
• RTD PT1000 будет иметь сопротивление 1000 Ом при 0 °C.

Если датчик имеет гораздо более высокое значение сопротивления, то это должен быть термистор. Однако будет сложнее определить тип термистора, если вы не знаете кривую сопротивление-температура элемента. Как я объяснял ранее, для термисторов не существует стандарта; показания различаются в зависимости от производителя.

Примеры

Тестовый пример №1:

В этом примере у нас есть зонд в металлической оболочке с длинным изолированным кабелем и двухпроводной конструкцией. Один провод окрашен в красную изоляцию. Другой провод окрашен в желтую изоляцию. Согласно таблице цветовых кодов термопар, термопара типа К имеет провод с красной изоляцией и провод с желтой изоляцией. Похоже, это может быть термопара, но давайте поищем больше доказательств.

Чтобы определить сопротивление датчика, используйте мультиметр, настроенный на омы. Термопара должна иметь очень низкое сопротивление. Подсоедините отрицательный провод к красному проводу, а положительный провод к желтому. В этом случае показание будет около трех Ом. Таким образом, мы можем сделать вывод, что этот датчик является термопарой.

Тестовый случай №2:

Этот датчик неизвестного типа имеет металлическую оболочку, кабель и 2-проводную конструкцию. Один провод имеет черную изоляцию, а другой — красный, что не соответствует ни одной цветовой комбинации на диаграмме термопары.

С помощью мультиметра, настроенного на омы, получаем, что сопротивление датчика составляет 3,023 кОм. Поскольку термометры сопротивления и термопары не имеют такого высокого сопротивления, датчик должен быть термистором.

Тестовый пример №3:

В третьем примере датчик заключен в зонд с металлической оболочкой, без переходного соединения и с кабелем на конце. Он имеет 3-проводную конструкцию.

Когда положительный вывод омметра соединяется с красным проводом датчика, а отрицательный вывод подключается к белому проводу датчика, мы получаем показание около 110 Ом. Этот датчик, вероятно, является RTD, потому что термистор или термопара не имеют такого низкого сопротивления.

Чтобы подтвердить, что датчик является RTD, мы можем переместить отрицательный провод на другой провод на датчике.
