Как проверить позистор мультиметром: пошаговая инструкция
Неприхотливость и относительная физическая устойчивость позисторов позволяет их использовать в роли датчика для автостабилизирующихся систем, а также реализовать защиту от перегрузки. Принцип работы этих элементов заключается в том, что их сопротивление увеличивается при нагреве (в отличие от термисторов, где оно уменьшается). Соответственно, при проверке тестером или мультиметром позисторов на работоспособность, необходимо учитывать температурную корреляцию.
Различные виды позисторов и их графическое изображение в принципиальных схемахОпределяем характеристики по маркировке
Широкая сфера применения РТС-термисторов подразумевает их обширный ассортимент, поскольку характеристики этих устройств должны соответствовать различным условиям эксплуатации. В связи с этим для тестирования очень важно определить серию элемента, в этом нам поможет маркировка.
Для примера возьмем радиокомпонент С831, его фотография показана ниже. Посмотрим, что можно определить по надписям на корпусе детали.
Позистор С831Учитывая надпись «РТС», можно констатировать, что данный элемент является позистором «С831». Сформировав запрос в поисковике (например, «РТС С831 datasheet»), находим спецификацию (даташит). Из нее мы узнаем наименование (B59831-C135-A70) и серию (B598*1) детали, а также основные параметры (см. рис. 3) и назначение. Последнее указывает, что элемент может играть роль самовосстанавливающегося предохранителя, защищающего схему от КЗ (short-circuit protection) и перегрузки (overcurrent).
Расшифровка основных характеристик
Кратко рассмотрим, данные приведенные в таблице на рисунке 3 (для удобства строки пронумерованы).
Рисунок 3. Таблица с основными характеристиками серии B598*1Краткое описание:
- значение, характеризующее максимальный уровень рабочего напряжения при нагреве устройства до 60°С, в данном случае он соответствует 265 В. Учитывая, что нет определения DC/AC, можно констатировать, что элемент работает как с переменным, так и постоянным напряжением.
- Номинальный уровень, то есть напряжение в штатном режиме работы – 230 вольт.
- Расчетное число гарантированных производителем циклов срабатывания элемента, в нашем случае их 100.
- Значение, описывающее величину опорной температуры, после достижения которой происходит существенное увеличение уровня сопротивления. Для наглядности приведем график (см. рис. 4) температурной корреляции.
Как видно на графике, R резко возрастает в диапазоне от 130°С до 170°С, соответственно, опорной температурой будет 130°C.
- Соответствие номинальному значению R (то есть допуск), указывается в процентном соотношении, а именно 25%.
- Диапазон рабочей температуры для минимального (от -40°С до 125°С) и максимального (0-60°С) напряжения.
Расшифровка спецификации конкретной модели
Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).
Спецификация модельного ряда серии B598*1Краткая расшифровка:
- Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
- Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
- Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А. Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
- Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
- Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (Ir x Vmax).
- Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели). Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
- Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).
Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены краснымОбратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов.
- Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.
Теперь, зная спецификацию, можно переходить к проверке на работоспособность.
Определение исправности по внешнему виду
В отличие от других радиодеталей (например, таких как транзистор или диод), вышедший из строя РТС-резистор часто можно определить по внешнему виду. Это связано с тем, что вследствие превышения допустимой мощности рассеивания нарушается целостность корпуса. Обнаружив на плате позистор с таким отклонением от нормы, можно смело выпаивать его и начинать поиск замены, не утруждая себя процедурой проверки мультиметром.
Если внешний осмотр не дал результата, приступаем к тестированию.
Пошаговая инструкция проверки позистора мультиметром
Для процесса тестирования, помимо измерительного прибора, потребуется паяльник. Подготовив все необходимое, начинаем действовать в следующем порядке:
- Подключаем тестируемую деталь к мультиметру. Желательно, чтобы прибор был оснащен «крокодилами», в противном случае припаиваем к выводам элемента проволоку и накручиваем ее на разные иглы щупов.
- Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор покажет номинальную величину R, характерную для тестируемой модели (как правило, менее одного-двух десятков Ом). Если показание отличается от спецификации (с учетом погрешности), можно констатировать неисправность радиокомпонента.
- Аккуратно нагреваем корпус тестируемой детали при помощи паяльника, величина R начнет резко увеличиваться. Если она осталась неизменной, элемент необходимо менять.
- Отключаем мультиметр от тестируемой детали, даем ей остыть, после чего повторяем действия, описанные в пунктах 1 и 2. Если сопротивление вернулось к номинальному значению, то радиокомпонент с большой долей вероятности можно признать исправным.
Как проверить тиристор мультиметром + видео
Тиристоры используются во многих электронных устройствах, начиная от бытовых приборов и заканчивая мощными силовыми установками. Ввиду особенностей этих полупроводниковых элементов проверить их на исправность с помощью только одного мультиметра затруднительно. В крайнем случае, можно определить пробой перехода. Для полноценного тестирования потребуется собрать несложную схему, ее описание будет приведено в статье.
Начнем с подготовительного этапа, а именно с того, что нам потребуется сделать перед проверкой.
Предварительная подготовка
Перед тестированием любого радиокомпонента будь то тиристор, транзистор или диод, нам необходимо ознакомиться с его спецификацией. Для этого находим маркировку на корпусе полупроводникового элемента.
Маркировка обозначена красным оваломНайдя маркировку, начинаем поиск спецификации (достаточно сделать соответствующий запрос в поисковике или в тематических форумах). Даташит на электронный компонент содержит много полезной информации, начиная от технических характеристик и заканчивая расположением выводов и списком аналогов (что особенно полезно при поиске замены).
Даташит на BT151 (аналог КУ202Н)Определившись с типом и цоколевкой, приступаем к первому этапу проверки, для этого нам понадобится только мультиметр. В большинстве случаев проверить элемент на пробой, можно не выпаивая его из платы, поэтому на данном этапе паяльник не нужен.
Тестирование на пробой
Начнем с предварительной проверки, которая будет заключаться в измерении сопротивления между выходами «К» и «УЭ», потом «А» и «К». Алгоритм наших действий будет следующим:
- Включаем прибор в режим «прозвонки» и снимаем измерения с перехода между выводами «К» и «УЭ», в соответствии с рисунком 3. Если полупроводник исправен, отобразится сопротивление перехода в диапазоне от 40 Ом до 0,55 кОм.
Рис 3. Измеряем сопротивление между УЭ и К - Меняем щупы местами и повторяем процесс, результат должен быть примерно таким же, как в пункте 1. Заметим, что чем больше сопротивление между выводами «УЭ» и «К», тем меньше ток открытия, а значит — выше чувствительность устройства.
- Меряем сопротивление между выводами «А» и «К» (см. рис. 4). На индикаторе мультиметра должно высветиться бесконечно большое сопротивление, причем, вне зависимости от полярности подключенного измерительного устройства. Иное значение указывает на пробой в переходе. Для «чистоты» проверки лучше выпаять подозрительную деталь и повторить тестирование.
Рис 3. Измеряем сопротивление между УЭ и К
Рис 4. Измеряем сопротивление перехода Анод-КатодКак уже упоминалось выше, такая методика проверки мультиметром не позволяет полностью протестировать работоспособность тиристора, нам потребуется несколько усложнить процесс.
Проверка на открытие-закрытие
Предыдущее тестирование позволяет определить, имеется ли пробой, но не дает возможности проверить отсутствие внутреннего обрыва. Поэтому переводим мультиметр в режим «прозвонки» и подключаем к нему тиристор, в соответствии с рисунком 5 (щуп с черным проводом к выводу «К», красный — к «А»).
Рис. 5. Подключение для проверки на открытиеПри таком подключении отобразится бесконечно большое сопротивление. Теперь соединяем на несколько мгновений «УЭ» с выходом «А», прибор покажет падение сопротивления, и после отключения «УЭ», показание опять вырастет до бесконечности. Это связано с тем, что идущего через щупы тока недостаточно для удержания тиристора в открытом состоянии. Поэтому, чтобы убедиться в работоспособности полупроводникового элемента, необходимо собрать несложную схему.
Самодельный пробник для тиристоров
В интернете можно найти более простые схемы, где используется только лампочка и батарейка, но такой вариант не совсем удобен. На рисунке 6 представлена схема, позволяющая протестировать работу устройства, подавая на него постоянное и переменное питание.
Рисунок 6. Пробник для тиристоровОбозначения:
- Т1 – трансформатор, в нашем случае использовался ТН2, но подойдет любой другой, если у него имеется вторичная обмотка 6,3 V.
- L1 – обычная миниатюрная лампочка на 6,3 V и 0,3 А (например, МН6,3-0,3).
- VD1 – выпрямительный диод любого типа с обратным напряжением более 10 вольт и током от 300 мА и выше (например, Д226).
- С1 – конденсатор емкостью 1000 мкФ, и рассчитанный на напряжение 16 В.
- R1 – сопротивление с номиналом 47 Ом.
- VD2 – тестируемый тиристор.
- FU1 – предохранитель на 0,5 А, если в схеме для проверки тиристоров используется мощный силовой трансформатор, номинал предохранителя нужно увеличить (узнать потребляемый ток можно воспользовавшись мультиметром).
После того, как пробник собран, приступаем к проверке, выполняется она по следующему алгоритму:
- Подключаем к собранному прибору тестируемый полупроводниковый элемент (например, КУ202Н), в соответствии с рисунком 5 (для определения цоколевки следует обратиться к справочной информации).
- Переводим переключатель S2 для тестирования в режиме постоянного тока (положение «2»).
- Включаем пробник тумблером S1, индикатор L1 не должен засветиться.
- Нажимаем S3, в результате на «УЭ» подается напряжение через резистор R1, что переводит тиристор в открытое состояние, на индикаторную лампочку поступает напряжение, и она начинает светиться.
- Отпускаем S3, поскольку полупроводниковый элемент остается открытым, лампочка продолжает гореть.
- Меняем положение переключателя, переводя его в положение «О», тем самым мы отключаем питание от тиристора, в результате он закрывается и лампа гаснет.
- Теперь проверяем работу элемента в режиме переменного напряжения, для этой цели переводим S2 в положение «1». Благодаря такой манипуляции мы берем питание непосредственно со вторичной обмотки трансформатора (до выпрямительного диода). Индикаторная лампа не горит.
- Нажимаем S3, лампа начинает светиться в половину своей мощности, это связано с тем, что при открытии через тиристор проходит только одна полуволна переменного напряжения. Отпускаем S3 – индикаторная лампочка гаснет.
Если тестируемый элемент вел себя так, как описывается, то можно констатировать, что он находится в рабочем состоянии. Соответственно, если индикатор горит постоянно, это указывает на пробой, а когда при нажатии S3 он не загорается, можно определить внутренний обрыв (при условии, что лампочка рабочая).
Проверка без выпаивания детали с платы
В большинстве случаев проверить тиристор мультиметром на пробой можно прямо на плате, но чтобы выполнить диагностику самодельным тестером, полупроводник придется выпаять.
Как проверить резистор мультиметром на исправность: инструкция
Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.
Основные этапы тестирования
Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:
- внешний осмотр;
- радиодеталь тестируется на обрыв;
- осуществляется проверка соответствия номиналу.
Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.
Виды маркировок
На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.
Рисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допускЦветовое обозначение
Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.
Рис. 2. Пример цветовой маркировкиИнформацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.
Маркировка SMD элементов
Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две — это значение, а последняя — множитель (см. рис. 3).
Рис. 3. Пример расшифровки номинала SMD резистораВнешний осмотр
Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.
Рисунок 4. Яркий пример того, как может сгореть резисторОбратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.
Проверка на обрыв
Действия производятся в следующем порядке:
- Включаем прибор в режим «прозвонки». На рисунке 5 отмечена эта позиция как «1». Рис. 5. Установка режима (1) и подключение щупов (2 и 3)
- Подключаем щупы к гнездам «2» и «3» (см. рис.5). Несмотря на то, что в нашем тестировании полярность не имеет значения, лучше сразу приучить себя подключать щупы правильно. Поэтому к гнезду «2» подключаем красный провод (+), а к «3» — черный (-).
Рис. 5. Установка режима (1) и подключение щупов (2 и 3)Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.
- Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.
Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.
Проверка на номинал
Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.
Алгоритм наших действий следующий:
- Подключаем щупы, так как на предыдущем тестировании.
- Включаем измерение сопротивления (диапазон приведен на рисунке 6) в режиме большем, чем номинал, но максимально близким к нему. Например, нам необходимо проверить резистор 47 кОм, следовательно, нужно выбрать диапазон «200К». Рисунок 6. Диапазоны измерения сопротивления (отмечены красным)
- Касаемся щупами выводов, снимаем показания и сравниваем их с номиналом. Если они не совпадают, а это можно гарантировать с вероятностью близкой к 100%, не стоит отчаиваться. Следует учитывать как погрешность прибора, так и допуск самого элемента. Здесь необходимо сделать небольшое пояснение.
Рисунок 6. Диапазоны измерения сопротивления (отмечены красным)Что такое допуск, и насколько он важен?
Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.
Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.
- Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.
Как тестировать переменный резистор?
Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.
Рис. 7. Подстроечный резистор (внутренняя схема отмечена красным кругом)Алгоритм следующий:
- Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
- Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
- Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.
Как проверить резистор мультиметром, не выпаивая на плате?
Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.
Как проверить термистор? — Diodnik
Терморезисторы делятся на два вида: позисторы и термисторы. Все они изменяют свое сопротивление в зависимости от их температуры. У позисторов сопротивление увеличивается в зависимости от температуры, а у термисторов, наоборот – уменьшается. Терморезисторы находят свое применение во многих узлах различной техники и аппаратуры, начиная от датчиков температуры, заканчивая ограничителями пусковых токов в энергосберегающих лампах, блоках питания или двигателях.
Как проверить термистор мультиметром?
Если есть подозрение, что термистор неисправен, а его визуальный осмотр не выявил различных почернений, сколов и т.п., тогда можно приступить к проверке термистора мультиметром.
Для проверки используем NTC термистор 10S050M, 5 Ом, 4 А, со старого блока питания компьютера.
Перед началом проверки, мультиметр переводим в режим измерения сопротивления.
Также необходимо выбрать диапазон измерений в зависимости от особенностей проверяемого термистора.
При комнатной температуре термистор покажет сопротивление указанное производителем, в данном случае оно составляет 5,1 Ом.
Следующим шагом станет нагревания термистора и отслеживание изменения его сопротивления.
Для нагрева используется старый советский паяльник на 90Вт, который нагревается очень медленно и даст возможность визуально отследить изменения сопротивления термистора (изменения сопротивления составляют от 4,2 Ом до 2,7 Ом).
В нашем случае подопытный термистор работает вполне исправно, его сопротивление уменьшается одновременно с нагревом паяльника.
При монтаже на платах необходимо учитывать особенность термисторов — они нагреваются, и их необходимо размещать подальше от термочувствительных радиодеталей.
Вконтакте
Одноклассники
comments powered by HyperCommentsназначение, сопротивление и характеристики, маркировка, принцип работы, как проверить и подключить
Люди, далекие от радиоэлектроники, смутно представляют назначение и принцип действия терморезистора. Какие функции выполняет этот элемент? Для его он предусмотрен? Как маркируется? О каких тонкостях проверки и подключения необходимо знать? Какие бывают виды, и в чем их особенности? Эти и другие вопросы рассмотрим ниже.
Что такое терморезистор, общие положения
Терморезистор — полупроводниковый элемент с меняющимися характеристиками (по сопротивлению) в зависимости от температуры. Изделие изобрели в 1930 году, а его создателем считается известный ученый Самуэль Рубен.
С момента появления терморезистор получил широкое распространение в радиоэлектронике и успешно применяется во многих смежных сферах.
Деталь изготавливается с применением материалов, имеющих высокий температурный коэффициент (ТК). В основе лежат специальные полупроводники, по характеристикам превосходящие наиболее чистые металлы и их сплавы.
При получении главного резистивного элемента применяются оксиды некоторых металлов, галогениды и халькогениды. Для изготовления используется медь, никель, марганец, кобальт, германий, кремний и другие вещества.
В процессе производства полупроводнику придется разная форма. В продаже можно найти терморезисторы в виде тонких трубок, крупных шайб, тонких пластинок или небольших круглых элементов. Некоторые детали имеют габариты, исчисляемые несколькими микронами.
Основные виды терморезисторов — термисторы и позисторы (с отрицательным и положительным ТКС (температурный коэффициент сопротивления) соответственно. В термисторах с ростом температуры сопротивление падает, а позисторах, наоборот, увеличивается.
Где используется (сфера применения)
Терморезисторы активно применяются в разных сферах, тесно связанных с электроникой. Они особенно важных при реализации процессов, зависящих от правильности настройки температурного режима.
Такой подход актуален для компьютерных технологий, устройств передачи информации, высокоточного промышленного оборудования и т. д.
Распространенный способ применения терморезисторов — ограничение токов, возникающих в процессе пуска аппаратов.
При подаче напряжения к БП конденсатор быстро набирает емкость, что приводит к протеканию повышенного тока. Если не ограничить этот параметр, высок риск повреждения (пробоя) диодного моста.
Для защиты дорогостоящего узла применяется термистор — элемент, ограничивающий ток в случае резкого нагрева. После нормализации режима температура снижается до безопасного уровня, и сопротивление термистора возвращается до первоначального уровня.
Устройство и виды
Терморезистор — полупроводниковый элемент, который в зависимости от вида меняет сопротивление при росте/снижении температуры. Сегодня выделяется два вида изделий:
- Термисторы — детали с негативным температурным коэффициентом (NTC). Их особенность состоит в падении сопротивления при росте температуры.
- Позисторы — элементы, имеющие «плюсовой» температурный коэффициент (PTC). В отличие от прошлого вида, при повышении T сопротивление, наоборот, растет.
В зависимости от типа полупроводника при его производстве применяются разные элементы. Как отмечалось, при создании резистивных элементов используются оксиды, халькогениды и галогениды различных металлов, а конструктивное исполнение может меняться в зависимости от сферы назначения.
Типы по принципу действия
Терморезисторы различаются по принципу действия. Выделяется два типа:
- КОНТАКТНЫЕ. К этой категории относятся термопары, термодатчики, заполненные термометры и термометры биметаллического типа.
- БЕСКОНТАКТНЫЕ. В эту группу входят терморезисторы, построенные на инфракрасном принципе действия. Они активно применяются в оборонной сфере, благодаря способности выявлять тепловое излучение ИК и оптических лучей (выделяются газами и жидкостями).
Классификация по температурному срабатыванию
Терморезисторы отличаются по температуре, на которую они реагируют при срабатывании. С этой позиции выделяются следующие типы деталей:
- НИЗКОТЕМПЕРАТУРНЫЕ. Такие элементы срабатывают при температуре ниже 170 Кельвинов (минус 102С). 1 Кельвин = минус 272,15С.
- СРЕДНЕТЕМПЕРАТУРНЫЕ. Здесь диапазоне работы выше и находится между 170 и 510 Кельвинами.
- ВЫСОКОТЕМПЕРАТУРНЫЕ. Терморезисторы такого класса работают при температурах от 570 Кельвинов.
- ОТДЕЛЬНЫЙ КЛАСС. Выделятся также индивидуальная группа высокотемпературных термических резисторов, работающих в диапазоне от 900 до 1300 К.
Вне зависимости от вида (позисторы, термисторы) терморезисторы могут работать в разных температурных режимах и внешних условиях. При эксплуатации в условиях частых изменений температур первоначальные параметры детали могут меняться.
Речь идет о двух параметрах — сопротивлении детали в условиях комнатной температуры и коэффициенте сопротивления.
По виду нагрева
По способу нагревания терморезисторы делятся на два типа:
- ПРЯМОГО НАГРЕВА. Подразумевается изменение температуры детали под действием окружающего воздуха или тока, протекающего через деталь. Устройства с прямым нагревом чаще всего применяются для решения двух задач — изменения температуры или восстановления нормального режима. Такие терморезисторы применяются в градусниках, ЗУ, термостатах и других устройствах.
- КОСВЕННОГО НАГРЕВА. В отличие от прошлого типа здесь нагрев происходит из-за элементов, находящихся в непосредственной близости от резистора. Узлы никак не взаимосвязаны. При таком подходе сопротивление полупроводника обуславливается изменением тока, который проходит через близлежащий элементы. Терморезисторы, работающие на косвенном принципе, нашли применение в мультиметрах (комбинированных приборах).
Главные параметры терморезисторов
При выборе детали важно ориентироваться на ее показатели и характеристики, меняющиеся в зависимости от типа, производителя, исходного материала и других показателей.
При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет.
Параметры терморезисторов:
- ГАБАРИТЫ. При покупке нужно быть уверенным, что деталь подходит по размеру и поместится на плате (в схеме).
- СОПРОТИВЛЕНИЯ RT и RT. Параметры измеряются в Омах и указываются применительно к текущей температуре в градусах Цельсия или Кельвинах. Если деталь рассчитана на работу при температурах от -100 до +200 градусов Цельсия, температурный режим для окружающей среды принимается на уровне 20-25 градусов Цельсия.
- ПОСТОЯННАЯ ВРЕМЕНИ Τ (СЕК). Параметр отражает тепловую инерционность. При расчете учитывается время, которое необходимо для изменения температуры термического резистора на 63% от разницы t детали и окружающего воздуха. В большинстве случаев этот параметр принимается равным 100 градусов Цельсия.
- ТКС (в % на один градус Цельсия). Как правило, этот показатель прописывается для той же температуры t, что и холодное сопротивление. В такой ситуации при обозначении используются другие цифры — at.
- Мощность рассеивания Pmax (предельно допустимый параметр), Вт. По этому показателю можно судить о пределе, до достижения которого в полупроводнике не происходит необратимых изменений (параметры остаются прежними). При этом превышение температуры tmax при достижении Pmax исключено.
- Температура tmax — максимально допустимый параметр, при котором характеристики терморезистора длительное время остаются без изменений (на установленном производителем уровне).
- Коэффициент энергетической чувствительности (измеряется в Вт/проценты*R). Обозначение — G. Показатель отражает мощность, которую необходимо рассеять на детали для снижения параметра R на один процент.
- Коэффициент рассевания (измеряется в Вт на один градус Цельсия). Условное обозначение — H. Параметр отражает мощность, которая рассеивается на термическом резисторе при разнице в температурных режимах детали и окружающего воздуха на один градус.
Рассмотренные выше коэффициенты (G и H) зависят от характеристик применяемого полупроводника и особенностей обмена тепла между изделием и окружающей его средой. Параметры связаны друг с другом через специальную формулу — G=H/100а.
- Теплоемкость (измеряется в Джоулях на один градус Цельсия). Условное обозначение — C. Показатель отражает объем тепла (энергии), необходимой для нагрева терморезистора на один градус.
Некоторые рассмотренные параметры связаны друг с другом. В частности, постоянная времени τ равна отношению между теплоемкостью и коэффициентом рассеивания.
При покупке позитрона, кроме указанных выше параметров, нужно учесть интервал позитивного температурного сопротивления и кратность изменения R в секторе положительного ТКС.
Базовые характеристики терморезисторов
При оценке терморезисторов нужно учесть и проанализировать их характеристики:
- Вольтамперная характеристика — кривая на графике, показывающая зависимость напряжения на образце от проходящего через терморезистор тока. График рисуется с учетом теплового равновесия с окружающей природой. Для позисторов и термисторов графики различаются.
- Температурная характеристика. При построении графика снимается зависимость сопротивления от температуры в определенном режиме. По оси R выставляется параметр по принципу десятикратного увеличения (10Х), а по оси времени пропускается участок в диапазоне от нуля до 223 Кельвинов.
- Подогревная характеристика. С помощью графика можно увидеть параметры термических резисторов, работающих на косвенном принципе. Иными словами, кривая отражает зависимость сопротивления детали от подаваемой к нему мощности. При указании графика масштаб по сопротивлению берется с учетом 10Х.
Общий принцип действия
Терморезисторы делаются максимально чувствительными к изменению температурного режима, ведь на этом принципе они и работают. При отсутствии нагрева атомы, входящие в состав детали, находятся в правильном порядке и формируют длинные ряды.
В случае нагрева количество активных «переносчиков» заряда растет. Чем больше таких единиц, тем выше проводимость материала.
При изучении кривой зависимости сопротивления от температуры можно увидеть характеристику нелинейного типа. При этом лучшие характеристики терморезистор показывает в диапазоне от -90 до +130 градусов.
Важно учесть, что принцип действия таких деталей строится на корреляции между температурным режимом и металлами в составе детали.
Сам терморезистор изготавливается с применением полупроводниковых составов (оксидов, марганца, меди, никеля, силикатов, железа и других). Такие компоненты способны реагировать на малейшее изменение в температуре.
Создаваемое электрическое поле подталкивает электрон, который перемещается до момента удара об атом. По этой причине движение электрона затормаживается.
При росте температуры атомы двигаются активнее. При таких обстоятельствах исходный актом быстрее столкнется с другим элементом. В результате возникает дополнительное сопротивление.
После снижения рабочей температуры электроны «падают» в нижние валентные уровни и переходят в невозбужденное состояние. Иными словами, они меньше перемещаются и не создают такого сопротивления.
В случае повышения температуры растет и показатель R. Но здесь нужно учесть тип терморезистора, от которого зависит принцип повышения и роста сопротивления при изменении температурного режима.
NTC

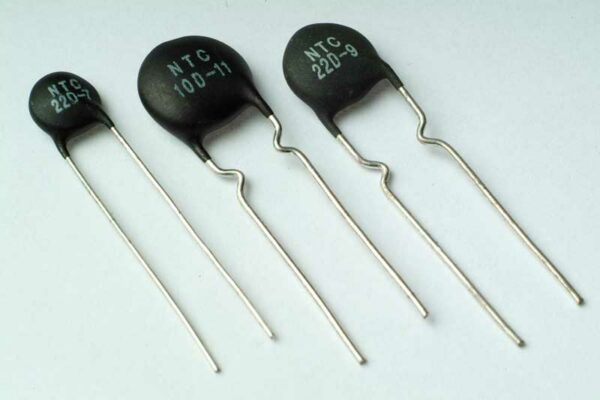

Терморезисторы NTC — изделия, имеющие отрицательный температурный коэффициент. Их особенность — повышенная чувствительность, высокий температурный коэффициент (на один или два порядка выше, чем у металла), небольшие габариты и широкий температурный диапазон.
Полупроводники NTC удобны в применении, стабильны в работе и способны выдерживать большую перегрузку.
Особенность NTC в том, что их сопротивление увеличивается при снижении температуры. И наоборот, если t снижается, параметр R растет. При изготовлении таких деталей применяются полупроводники.
Принцип действия прост. При повышении температуры число носителей заряда резко растет, и электроны направляются в зону проводимости. При изготовлении детали, кроме полупроводников, могут применяться и переходные металлы.
При анализе NTC нужно учесть бета-коэффициент. Он важен в случае, если изделие применяется при измерении температуры, для усреднения графика и вычислений с помощью микроконтроллеров.
Как правило, термисторы NTC применяются в температурном диапазоне от 25 до 200 градусов. Следовательно, их можно использовать для измерений в указанном пределе.
Отдельного нужно рассмотреть сфера их использования. Такие детали имеют небольшую цену и полезны для ограничения пусковых токов при старте электрических двигателей, для защиты Li аккумуляторов, снижения зарядных токов блока питания.
Терморезистор NTC также используется в автомобиле — датчик, применяемый для определения точки отключения и включения климат-контроля в машине.
Еще один способ применения — контроль температуры двигателя. В случае превышения безопасного предела, подается команда на реле, а дальше двигатель глушится.
Не менее важный элемент — датчик пожара, определяющий рост температуры и запускающий сигнализацию.
Терморезисторы NTC обозначаются буквами или имеют цветную маркировку в виде полос, колец или других обозначений. Варианты маркировки зависят от производителя, типа изделия и других параметров.
Пример обозначения 5D-20, где первая цифра показывает сопротивление терморезистора при 25 градусах Цельсия, а расположенная рядом с ней цифра (20) — диаметр.
Чем выше этот параметр, тем большую мощность рассеивания имеет изделие. Чтобы не ошибиться в маркировке, рекомендуется использовать официальную документацию.
PTC
В отличие от рассмотренных выше терморезисторов, PTC — термисторы, имеющие положительный коэффициент сопротивления. Это означает, что в случае нагрева детали увеличивается и ее сопротивление. Такие изделия активно применялись в старых телевизорах, оборудованных цветными телескопами.
Сегодня выделяется два типа PTC-терморезисторов (от числа выводов) — с двумя и тремя отпайками. Отличие трехвыводных изделий заключается в том, что в их состав входит два позитрона, имеющих вид «таблеток», устанавливаемых в одном корпусе.
Внешне может показаться, что эти элементы идентичны, но на практике это не так. Одна из «таблеток» имеет меньший размер. Отличается и сопротивление — от 1,3 до 3,6 кОм в первом случае, и от 18 до 24 Ом для второй такой таблетки.
Двухвыводные терморезисторы производятся с применением полупроводникового материала (чаще всего Si — кремний). Внешне изделие имеет вид небольшой пластинки с двумя выводами на разных концах.
Терморезисторы PTC применяются в разных сферах. Чаще всего их используют для защиты силового оборудования от перегруза или перегрева, а также поддержания температуры в безопасном режиме.
Главные направления применения:
- Защита электрических двигателей. Задача изделия состоит в защите обмотки от перегорания при клине ротора или в случае поломки системы охлаждения. Позистор играет роль датчика, подключаемого к управляющему прибору с исполняющим реле, контакторами и пускателями. При появлении форс-мажорной ситуации сопротивление растет, а сигнал направляется к управляющему элементу, дающему команду на отключение мотора.
- Защита трансформаторных обмоток от перегрева или перегруза. В такой схеме позистор устанавливается в цепи первичной обмотки.
- Нагревательный узел в пистолетах для приклеивания.
- В машинах для нагрева тракта впуска.
- Размагничивание ЭЛТ-кинескопов и т. д.
Как проверить с помощью мультиметра
Важный вопрос при эксплуатации термисторов — знание принципов их проверки. При оценке исправности нужно понимать, что термисторы бывают двух видов — с положительными и отрицательным температурным коэффициентом (об этом упоминалось выше). Следовательно, сопротивление детали снижается или уменьшается с ростом температуры.
С учетом этого факта для проверки термистора потребуется всего два элемента — паяльник для нагрева и мультиметр.
Алгоритм действий:
- Перевод прибора в режим замера сопротивления.
- Подключение щупов к клеммам терморезистора (расположение не имеет значения).
- Фиксация сопротивления на бумаге и поднесение нагретого паяльника к детали.
- Контроль сопротивления (оно растет или падает в зависимости от вида терморезистора).
- Если сопротивление снижается или увеличивается, полупроводник работает правильно.
Для примера можно использовать термистор NTC типа MF 72. В нормальном режиме он показывает сопротивление 6,9 Ом при обычной температуре.
После поднесения паяльника к изделию ситуация изменилась — сопротивление пошло в сторону снижения и остановилось на уровне двух Ом. По этой проверке можно сделать вывод, что терморезистор исправен.
Если сопротивление меняется резко или вообще не двигается, можно говорить о выходе детали из строя.
Стоит учесть, что такая проверка очень грубая. Для точного контроля нужно проверить температуру и сопротивление термистора, а после сравнить данные с официальными параметрами.
Как подключить
Принцип подключения термисторов прост (на примере Arduino). Для этого потребуется монтажная плата, деталь и резистор на 10 кОм. Так как изделие имеет высокое сопротивление, этот параметр для проводников не влияет на конечный результат.
Один контакт сопротивления подключается к контакту 5В, а второй — к контакту термистора.
Вторую отпайку терморезистора необходимо посадить на «землю». Центр двух резисторов подключается к контакту «Аналог 0).
<
Где находится на схеме
Отображение терморезистора на схеме может различаться. Изделие легко найти по обозначениям t и t0. Внешне оно отражается как сопротивление, через которое проходит полоска по диагонали с «подставкой» под t0 снизу. Главные обозначения — R1, Th2 или RK1.
Если возникают сомнения в сфере применения, терморезистор можно нагреть и посмотреть на его поведение. Если сопротивление будет меняться, это нужный элемент.
Терморезисторы используются почти везде — в плате зарядного устройства, в автомобильных усилителях, блоках питания ПК, в Li-Ion аккумуляторах и других устройства. Найти их на схеме не трудно.
SMD и встроенные терморезисторы
Существует также еще два вида терморезисторов, которым стоит уделить внимание:
- SMD — детали с особым типом монтажа (для внешнего крепления). Внешне они не сильно отличаются от конденсаторов SMD, изготовленных из керамики. Габариты соответствуют стандартному ряду — 1206, 0805, 0603 и т. д. По виду отличить такие изделия от терморезисторов SMD почти невозможно.
- Встроенные. Применяются в паяльных станциях (для контроля температуры жала), в том числе термовоздушного типа.
В дополнение стоит сказать, что в электронике вместе с терморезисторами используются термореле и термические предохранители, которые работают на похожем принципе и также устанавливаются в электронных приборах.
<
Проверка радиодеталей — часть 2
2017-11-11
Статьи
Продолжаем тему о методике проверки радиоэлектронных компонентов, начатую в первой части. Сегодня поговорим о других наиболее распространенных радиодеталях, таких как транзисторы, терморезисторы, герконы и другие.
Терморезисторы
Терморезисторы — это полупроводниковые приборы, которые меняют свое сопротивление в зависимости от температуры. Терморезисторы подразделяются на два типа:
Термисторы (NTC — c отрицательным температурным коэффициентом ) — сопротивление термистора уменьшается с увеличением температуры. Нашли широкое применение в различных областях радиоэлектроники, особенно там, где важен контроль за температурой.
Позисторы ( PTC — с положительным температурным коэффициентом ) — сопротивление позистора увеличивается с уменьшением температуры. В отличии от термисторов на данный момент встречаются гораздо реже. Пожалуй классический пример применения позисторов — телевизоры с электро-лучевой трубкой, где они выполняют роль стабилизирующих нагревательных элементов в схемах размагничивания кинескопа.
Методика проверки термисторов и позисторов одинаковая. Нам понадобится мультиметр и нагревательный прибор, фен или паяльник. На мультиметре выставляем режим омметра и подключаем его щупы к выводам терморезистора. Запоминаем значение сопротивления. После этого начинаем нагревать терморезистор, значение сопротивления в зависимости от типа ( PTC или NTC ) будет увеличиваться или уменьшаться пропорционально нагреву. Это свидетельствует об исправности радиоэлемента. Если же сопротивление не меняется или изначально близко к 0 — значит деталь неисправна.
Герконы
Герконы относятся к классу магнитоуправляемых коммутационных устройств, само слово «геркон» это сокращение от герметезированный контакт. Представляет из себя стеклянную колбу с встроенной в нее контактной группой. Контакты выполнены из ферромагнитного материала, их срабатывание происходит под действием магнитного поля. В этом качестве может выступать обычный магнит. Часто встречаются в различных датчиках, системах охранной сигнализации.
Проверить геркон элементарно, для этого понадобится мультиметр и магнит. Тестер выставляем на прозвонку и подключаем к щупам геркон. На дисплее значение будет 1 — то есть наш контакт разомкнут. Подносим магнит к геркону — контакт замыкается и мультиметр издает звуковой сигнал. Значит геркон в порядке.
Датчик Холла
Датчики Холла по своему назначению схожи с герконами, то есть являются магнитоуправляемыми устройствами, но в отличии от них являются не электромеханическими, а электронными. Главное их преимущество перед герконом в отсутствии механических контактов, а следовательно долговечности. Применяются в первую очередь как бесконтактные датчики.
Для проверки датчика вполне достаточно обычного мультиметра и источника питания постоянного тока. Любой датчик Холла имеет три вывода — плюсовой, общий и сигнальный. Плюсовой вывод обычно первый, если смотреть со стороны маркировки, средний — общий и третий сигнальный. Значит подключаем наш источник питания плюсом на первый вывод и минусом на средний. Теперь берем тестер, переводим в режим измерения постоянного тока и подключаем плюсовой щуп на первый вывод, а минусовой на третий сигнальный вывод. Мультиметр должен показывать напряжение, близкое к нулю. Теперь подносим к нашему датчику магнит и напряжение должно возрасти до значения близкого к значению напряжения источника питания. Это говорит о том, что датчик Холла исправен.
Транзисторы
В электронике в основном встречаются транзисторы трех типов —
- биполярные
- полевые
- IGBT
Биполярный транзистор среди всех пожалуй наиболее распространен. По своей структуре его можно сравнить с двумя диодами, так как он имеет два p-n перехода, а структура диода представляет собой обычный p-n переход. Общая точка соединения называется базой, а крайние – коллектор и эмиттер. В зависимости от типа биполярный транзистор может быть прямой проводимости p-n-p или обратной n-p-n. Транзистор p-n-p структуры можно представить как два диода, направленных катодами друг к другу, а у n-p-n структуры соответственно базой будут соединены аноды.
Получается, что биполярный транзистор можно проверить на исправность точно так же как диоды, в прямом направлении падение напряжения на переходе будет равно какому-то значению, а в обратном направлении должно стремиться к бесконечности. Давайте убедимся в этом.
Берем какой-нибудь транзистор, узнаем его распиновку, или как говорят цоколевку. Другими словами выясняем какие выводы у него будут базой, коллектором и эмиттером. Теперь берем мультиметр и выставляем его в режим проверки диодов. Если транзистор попался n-p-n структуры, значит красный (+) щуп подключаем к базе, а черный (-) к коллектору. На дисплее должна отображаться величина, соответствующая падению напряжения на переходе. Далее плюсовой щуп оставляем на базе, а черный подключаем к выводу эмиттера. На дисплее также должно отображаться какое либо значение. Теперь проверяем переход база-эмиттер и база-коллектор в обратном направлении. В обоих случаях на дисплее значение должно быть близко к бесконечности, то есть 1.
Если транзистор попался p-n-p структуры, то методика проверки точно такая же, только к базе подключаем минусовой щуп, а плюсовой поочередно подключаем к коллектору и эмиттеру.
Если мультиметр при проверки в прямом и обратном направлении какого либо перехода показывает бесконечность в обе стороны — значит переход находится в обрыве и такой транзистор неисправен. Если же значение при проверке одного из переходов близко или равно 0 — это однозначно говорит о пробое перехода и такой транзистор также является неисправным.
Полевые транзисторы отличаются по своему принципу действия от биполярных, поэтому и методика их проверки будет немного отличаться. Главное отличие полевых транзисторов от биполярных — управление выходным током происходит благодаря изменению приложенного электрического поля, то есть напряжения, тогда как у биполярных выходным током управляет входной ток базы. По своей структуре они разделяются на транзисторы с управляющим p-n переходом (J-FET) и транзисторы с изолированным затвором (MOSFET).
Также как и биполярные полевые транзисторы имеют три вывода — сток (область, куда стекаются носители), исток ( источник носителей тока), затвор (управляющий электрод). Перед проверкой в первую очередь необходимо выяснить структуру транзистора и какой вывод за что отвечает.
Ну а дальше берем мультиметр и выставляем его в режим проверки диодов. Черным минусовым щупом прикасаемся к стоку, а красным плюсовым касаемся истока. Мультиметр покажет падение напряжения на переходе 0,5 — 0,8 В. В обратном направлении прибор покажет бесконечность. Далее черный щуп оставляем на стоке, а красным касаемся затвора и вновь возвращаем его на исток. Мультиметр должен показать близкое к нулю значение, так как транзистор открылся. При смене полярности величина не должна изменяться. Теперь черный щуп кратковременно подключим на затвор и снова вернем его на вывод стока, при этом красный щуп оставляем на истоке. Полевой транзистор должен закрыться и мультиметр будет снова показывать падение напряжения на переходе. такова методика проверки n-канального транзистора. Для p-канального все будет точно также, просто меняем полярность.
Ну и наконец IGBT транзисторы. Это некий гибрид биполярных и полевых транзисторов, о чем свидетельствует даже его название ( IGBT— биполярный транзистор с изолированным затвором). Применяются такие транзисторы в первую очередь в силовой электронике в качестве мощных электронных ключей. Например их часто можно встретить в сварочных инверторах. Можно сказать что в IGBT транзисторе полевой транзистор малой мощности способен управлять мощным биполярным. В сочетании быстродействия полевого транзистора и мощности биполярного и заключается основное преимущество IGBT транзисторов.
Так же как и в случае с другими типами транзисторов перед проверкой IGBT необходимо выяснить назначение его выводов. У IGBT транзистора вывод затвора обозначается буквой G – Gate, вывод эмиттера E –Emitter и вывод коллектора С – Collector. Ну а далее начинаем проверку с помощью мультиметра. Красный щуп ставим на затвор, черный на эмиттер. Мультиметр должен показывать бесконечность. При смене полярности результат должен быть таким же. Далее черный ставим на коллектор, а красный на эмиттер. На дисплее должна отображаться 1, то есть бесконечность. При смене полярности, при наличии в транзисторе шунтирующего диода, мультиметр покажет величину падения напряжения на диоде, если диод отсутствует то прибор будет показывать бесконечность.
В некоторых случаях напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда понадобится источник постоянного напряжения в 9-15 В.
Также для проверки IGBT можно собрать простенькую схему, которая наглядно продемонстрирует исправность проверяемого транзистора.
В правом положении переключателя IGBT транзистор открыт, о чем будет свидетельствовать свечение лампы. При переключении
тумблера в левое положение — IGBT транзистор закроется. Лампа при этом не должна гореть.
Если лампа не светится в обоих положениях – значит транзистор не пропускает ток. Проверьте правильно ли собрана схема, если все нормально — значит в транзисторе обрыв. Если лампа светится постоянно – это означает короткое замыкание в транзисторе. Такой транзистор неисправен.
Проверка электрической розетки с помощью цифрового мультиметра
Вот как проверить электрическую розетку:
1. Возьмите цифровой мультиметр. (Нужен новый? Посмотрите на нашей странице мультиметра. )
2. Настройки мультиметра : Установите шкалу на переменное напряжение или переменное напряжение. Обратите внимание на максимальное напряжение для каждой настройки, бытовой ток составляет примерно 120 вольт, установите шкалу соответственно.
3. Подключите щупы к соответствующим входам: COM для черного провода и Volts для красного провода.
4. Осторожно вставьте красный зонд в правый паз розетки.
5. Осторожно вставьте черный зонд в левую прорезь розетки.
6. Проверьте показания на вашем счетчике, он должен показывать напряжение в вашем доме.
Эти диагностические шаги используются, чтобы помочь найти электрические проблемы в различных источниках. Цифровой мультиметр дает автоматические быстрые показания, отображающие VAC (вольт переменного тока), VDC (вольт постоянного тока) и сопротивление.При использовании в вашем доме вам нужно будет использовать показания VAC, доступные на устройстве, потому что вы ищете измерение напряжения переменного тока.
Итак, повторюсь:
Первый шаг при проверке электрической розетки — найти разъем мультиметра с надписью «Вольт» и вставить в него красный провод. Далее вам нужно будет подключить черный провод, это делается путем подключения его к метке «com». Примечание. Красный провод может иметь красное кольцо вокруг разъема, а черный провод может иметь черное кольцо.Как упоминалось выше, вы будете использовать на мультиметре параметр «VAC» или «Вольт». Поэтому убедитесь, что цифровой мультиметр находится на этой настройке. Каждый мультиметр отличается, что означает, что ваш может показывать 0,0 В переменного тока, В переменного тока или только 0,0. Как только это будет установлено, вы готовы начать тестирование.
Теперь пора вставить красный провод в вертикальный паз розетки. Убедитесь, что он вставлен в паз справа. Черный провод вставляется в левую вертикальную прорезь розетки.Теперь пора проверить, что вы получаете. Обычно вы должны получать показания от 110 до 120 В переменного тока. Все это зависит от уровней мощности, которые поставляют коммунальные предприятия. Если ваш мультиметр продолжает показывать 0,0, возможно, соединение плохое, попробуйте пошевелить проводами для лучшего контакта. Если это не поможет, у вас может быть проблема с электричеством в розетке.
Теперь пора вынуть черный провод из гнезда и вставить его в овальное гнездо. Эта часть электрической розетки является заземлением, и вы скоро увидите значение напряжения.Если показания не отображаются, возможно, перегорел предохранитель или сработал автоматический выключатель.
Цифровой мультиметр — чрезвычайно полезный инструмент, который можно носить дома. Вот несколько руководств, посвященных другим вещам, которые вы можете сделать с ним:
Здесь мы объясняем , как определить место повреждения скрытого кабеля с помощью цифрового мультиметра .
В этом руководстве объясняется, как тестировать светодиоды с помощью цифрового мультиметра .
А для более глубокого погружения попробуйте этот учебник по измерению сопротивления с помощью цифрового мультиметра .
Как пользоваться мультиметром Видео »Электроника
— учебное пособие и видео о том, как использовать мультиметр или цифровой мультиметр, дающие основы тестовых счетчиков или мультиметров и способы их использования.
Учебное пособие по мультиметру включает:
Основные сведения о тестере
Аналоговый мультиметр
Как работает аналоговый мультиметр
Цифровой мультиметр DMM
Как работает цифровой мультиметр
Точность и разрешение цифрового мультиметра
Как купить лучший цифровой мультиметр
Как пользоваться мультиметром
Измерение напряжения
Текущие измерения
Измерения сопротивления
Тест диодов и транзисторов
Диагностика транзисторных цепей
Мультиметр — один из самых полезных элементов испытательного оборудования электроники.Мультиметр можно использовать для проверки многих электрических и электронных устройств как для домовладельцев, так и для энтузиастов D-I-Y, а также для любителей электроники или радио. Естественно, мультиметры также широко используются в электронной промышленности в качестве полезного и универсального испытательного оборудования.
Функции мультиметра
Мультиметры могут тестировать различные параметры в электрических и электронных схемах. С годами они стали более универсальными, но основные измерения, которые они могут выполнять, включают:
- Текущий
- Напряжение
- Сопротивление
Хотя эти базовые измерения являются наиболее распространенными исками, с развитием электронных технологий многие цифровые мультиметры могут выполнять гораздо больше измерений.Сюда могут входить некоторые из следующего:
- Температура
- Непрерывность — некоторые цифровые измерители могут обеспечивать зуммер для этого
- Емкость
- Частота
- Тест транзистора
- Емкость
Видео длится около десяти минут
Не забудьте прочитать другие учебные страницы по мультиметру на этом веб-сайте
Как видно из обучающего видео по мультиметру, эти тестовые измерители могут использоваться для самых разных измерений, и они являются важным инструментом для любого энтузиаста электроники, техника или инженера.Их обычно сравнительно дешево купить, и они предлагают отличное соотношение цены и качества, учитывая точность и предлагаемые функции.
<< Предыдущая | Вперед >>
Другие темы тестирования:
Анализатор сети передачи данных
Цифровой мультиметр
Частотомер
Осциллограф
Генераторы сигналов
Анализатор спектра
Измеритель LCR
Дип-метр, ГДО
Логический анализатор
Измеритель мощности RF
Генератор радиочастотных сигналов
Логический зонд
Тестирование и тестеры PAT
Рефлектометр во временной области
Векторный анализатор цепей
PXI
GPIB
Граничное сканирование / JTAG
Вернуться в меню тестирования.. .
Температура (термистор) — Документация по цифровым мультиметрам NI
документация .HELP! Документация к цифровым мультиметрам NIЦифровые мультиметры NI
Предыдущая страница следущая страница Предыдущая страница Начало следущая страницаМеню
- Домашняя страница
Содержание
- Справка по цифровым мультиметрам NI
- Связанная документация
- Использование справки
- Конвенции
- Навигация по справке (только для Windows)
- Поиск по справке (только для Windows)
- Печать разделов файла справки (только для Windows)
- Основы
- Качество измерения
- Точность
- Чувствительность
- разрешение
- Шум
- Точность
- Рекомендации по измерению
- Нормальные и синфазные сигналы
- Коэффициент подавления нормального режима (ЯМРР)
- Коэффициент подавления синфазного сигнала (CMRR)
- Эффективный коэффициент подавления синфазного сигнала (ECMRR)
- Входное сопротивление
- Напряжение нагрузки
- Тепловые напряжения
- Время установления
- Самонагревающийся резистор
- Диэлектрическая абсорбция
- Остаточный импеданс
- Бездомный доступ
- Качество измерения
- Устройства
- NI 4072
- Самокалибровка
- Подключения передней панели
- Емкость
- Индуктивность
- Напряжение постоянного тока
- Переменный ток
- Напряжение переменного тока
- Постоянный ток
- 2-проводное сопротивление
- 4-проводное сопротивление
- Падение напряжения на диоде
- Частота / период
- Связь SCXI
- Срабатывание
- Температура (термопара)
- Температура (2-проводной RTD)
- Температура (4-проводной RTD)
- Температура (термистор)
- DMM измерения
- Цикл измерения цифрового мультиметра
- Время установления
- Время диафрагмы
- Калибровка АЦП
- Auto Zero
- Overrange / Underrange
- Настройки цифрового мультиметра по умолчанию
- Емкость / Индуктивность
- Теоретические основы
- Импеданс
- Прием
- Конденсаторы
- Индукторы
- Модель
- Тестовый сигнал
- Рекомендации по измерению
- Частотные эффекты компонентов реального мира
- Температурные эффекты
- Прокладка кабеля
- Звукосниматель
- Смещение постоянного тока
- ОТКРЫТЬ / КОРОТКОЕ Компенсация
- Обнуление смещения
- Теоретические основы
- Напряжение постоянного тока
- Подавление шума постоянного тока
- Работа с высокими напряжениями постоянного тока
- Оптимизация измерений низкого напряжения
- Обнуление смещения
- Выбор времени апертуры для измерений постоянного тока
- Напряжение переменного тока
- Связь постоянного и переменного тока
- Частотный отклик
- AC RMS шум
- Крест-фактор
- Ошибки смещения
- Постоянный и переменный ток
- Защита входа
- Рекомендации по измерению слабых токов
- Рекомендации по измерению больших токов (до 10 А)
- Обнуление смещения
- Сопротивление
- 2-проводные измерения сопротивления
- 4-проводные измерения сопротивления
- Ом с компенсацией смещения
- Обнуление смещения
- Цикл измерения цифрового мультиметра
- NI 4072
Как тестировать разные типы резисторов с помощью стрелочного мультиметра
Резисторы — один из самых основных компонентов в электронных схемах.Тестирование резисторов — это базовый навык для освоения и изучения электронных технологий. Ниже представлены методы тестирования и опыт использования распространенных резисторов.
Мультиметр со стрелкой
Каталог
