Как проверить термостат в домашних условиях: 2 способа

Каждый автолюбитель хоть раз слышал такой название, как термостат. И, наверно, все знают, что если что-то не так с системой охлаждения, то в первую очередь нужна проверка термостата. Но наверняка не все знают, как проверить термостат.

Содержание статьи

  • 1 Признаки неисправности
  • 2 Проверка
    • 2.1 Не снимая
    • 2.2 После снятия
  • 3 Видео «Проверка регулятора температурной жидкости»
    • 3.1 Похожие статьи

Признаки неисправности

Термостатами называются приборы для поддержания постоянной температуры. Автомобильные термостаты являются по своей сути клапанами, которые срабатывают при определенной температуре охлаждающей жидкости (ОЖ). Температура его срабатывания обычно маркируется на нём самом. Его задачей является переключение движения охлаждающей жидкости с так называемого малого круга, по которому проходит ОЖ, на большой круг, после достижения антифризом определенной температуры (обычно 90 градусов Цельсия).



Случаются такие ситуации, когда мотор очень долго прогревается, например, зимой, не обеспечивая должного обогрева салона и не выходя на рабочий температурный режим. Как следствие, это приводит к повышению расхода топлива и снижению мощности мотора. Или, наоборот, очень быстро нагревается, что грозит закипанием охлаждающей жидкости, особенно, в теплое время года.

Даже если на интуитивном уровне вам что-то не нравится в температурном режиме работы двигателя, стоит проверить работоспособность термостата. Особенно опасен перегрев мотора, который может привести к закипанию ОЖ, что в результате может стать причиной его поломки. Всё это свидетельствует о необходимости проверки работоспособности термостата. И для того чтобы разобраться, как проверить термостат, рассмотрим его принцип работы.

Проверка

После запуска мотора еще холодная ОЖ начинает циркулировать по малому кругу (контуру), который включает в себя печку (радиатор отопления) и сам мотор.

Это необходимо для того, что двигатель быстрее достиг рабочего температурного режима. После достижения этого режима клапан термостата открывается — вначале он закрыт и ОЖ начинает также циркулировать через радиатор охлаждения мотора. Знание этих принципов подсказывает, как проверить термостат.

Не снимая

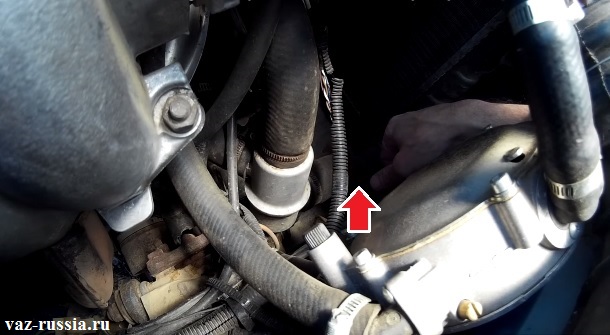

Самый простой и доступный способ, как проверить работоспособность термостата, это провести проверку прямо на машине, при этом его не требуется снимать. Условием является холодный двигатель в начале проверки. Проверка начинается с запуска двигателя. После этого необходимо выждать полторы – две минуты работы двигателя на холостом ходу. Обычно за это время двигатель ещё не успевает прогреться до рабочего температурного режима, и ОЖ должна циркулировать по малому кругу (контуру).

Следовательно, радиатор системы охлаждения двигателя пока не должен быть задействован. Чтобы убедиться в этом, трогаем рукой резиновый патрубок, подходящий к верхней части радиатора. Если он относительно холодный, значит ОЖ в данный момент циркулирует только через печку и двигатель.

Следовательно, клапан термостата находится в закрытом положении, как и должен быть.

Выждав еще некоторое время, а для пущей убедительности дождавшись, когда стрелка датчика температуры покажет 90 градусов Цельсия, опять трогаем подводящий патрубок радиатора двигателя. Клапан в это время уже должен быть открытым, и таким образом, горячая ОЖ должна поступать в радиатор. Патрубок, следовательно, в этом случае будет горячим. Горячим должен быть и нижний патрубок, отходящий от радиатора. Если этого не произошло, то можно сделать вывод, что клапан так и остался в закрытом состоянии, то есть его по какой-то причине заклинило. В этом случае термостат подлежит срочной замене во избежание перегрева двигателя.

И конечно же, понятно, что если почти сразу после запуска двигателя подводящий патрубок радиатора охлаждения начнет медленно нагреваться, это говорит о том, что клапан заклинило в открытом положении и охлаждающая жидкость постоянно циркулирует по большому контуру.

В этом случае двигатель работает при пониженной температуре, так как ему трудно выйти на оптимальный температурный режим. Эта ситуация не так критична в отличие от той, когда клапан постоянно закрыт, но неприятна повышенным расходом топлива.

Возможен также случай, когда клапан заклинит в некотором промежуточном состоянии, между положениями открыт – закрыт. В этом случае двигатель будет дольше времени прогреваться и выходить на рабочий температурный режим. Такую неисправность определить сложнее, но тоже возможно. Как проверить исправность термостата в этом случае? Для этого его придется снимать с машины.

Для этого, прежде всего, необходимо слить охлаждающую жидкость. Сливать её следует аккуратно, чтобы избежать возможного загрязнения. Это позволит её повторно использовать. Для слива ОЖ можно использовать любую ёмкость нужного размера (объём ОЖ своей машины каждый автолюбитель может узнать из технической документации на автомобиль).

Ёмкость ставится под сливные пробки, после чего они откручиваются. При этом необходимо открутить крышку горловины расширительного бачка для лучшего слива ОЖ. Где находятся сливные пробки для охлаждающей жидкости можно узнать также из технической документации на машину. На некоторых моделях автомобилей такие пробки отсутствуют. В этом случае необходимо ставить ёмкость для слива ОЖ под нижний патрубок радиатора охлаждения двигателя.

После этого ослабляется хомут, крепящий патрубок к радиатору, и патрубок снимается, а ОЖ сливается в подготовленную ёмкость. Слив ОЖ, и тем самым избежав её потери, можно снимать термостат. Обычно это не вызывает проблем. Отходящий от него патрубок (патрубки) также снимается и он откручивается с помощью соответствующих гаечных ключей и отвертки.

После снятия

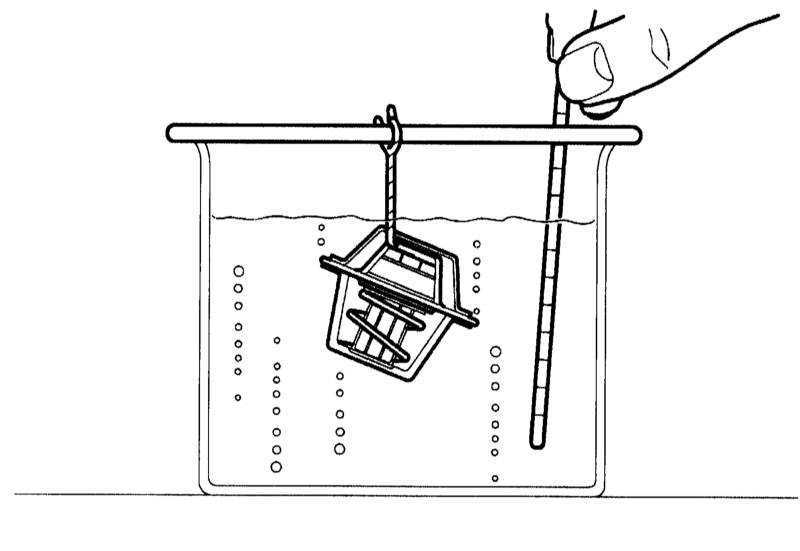

После этих операций идем на кухню. Способ проверки очень прост, беспроводный. Никаких приборов подключать не надо. Домашние условия самые подходящие. Помещаем термостат в кастрюлю или другую металлическую ёмкость, полностью заливаем водой и помещаем на огонь.  При этом необходимо создать такие условия, чтобы его корпус не касался стенок кастрюли. Также у вас должен быть технический термометр, позволяющий измерять температуру не ниже 100 градусов Цельсия.

Внимательно следим за показаниями термометра и состоянием клапана. При достижении температуры, указанной на термостате, его клапан должен открываться. Это действие достигается благодаря искусственному воску, который является рабочим веществом клапана.  При нагреве воск существенно расширяется в объёме, приводя клапан в действие.

Убеждаемся, что клапан открылся именно при указанной температуре. Если отрывания не произошло, то термостат находится в нерабочем состоянии. Затем достаем его из воды и даём ему остыть. При остывании клапан закрывается. Если этого мы не наблюдаем, то он также подлежит замене. Надеемся, что эта информация окажется полезной и поможет решить возникшие проблемы.

Видео «Проверка регулятора температурной жидкости»

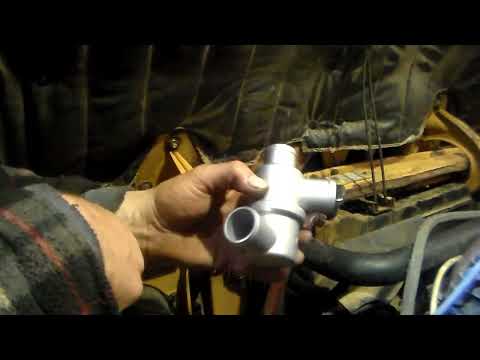

В этом видео показана проверка термостата в домашних условиях.

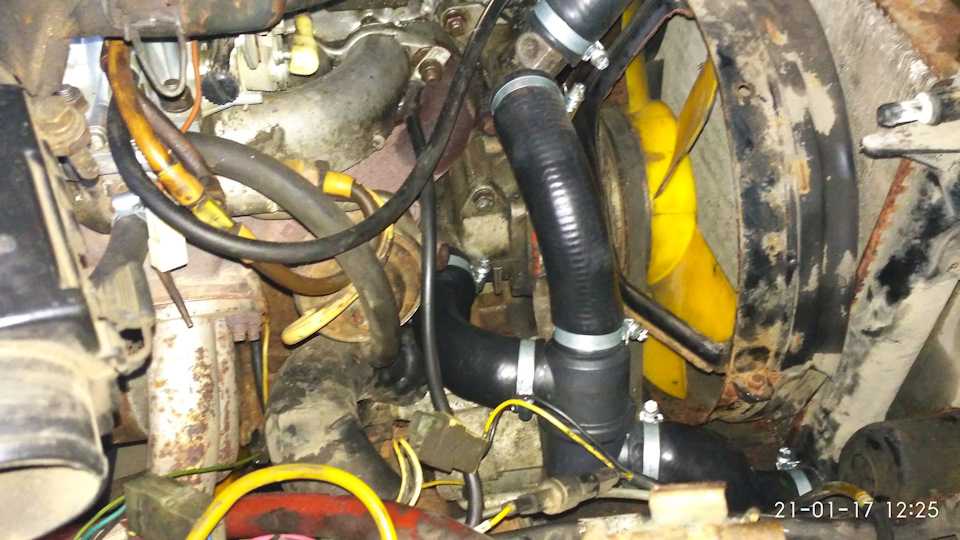

Как проверить термостат, не снимая с машины.

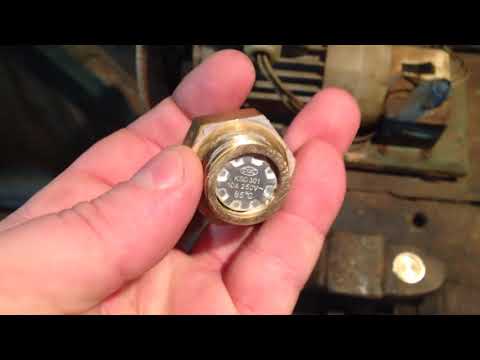

Видео проверки работоспособности, температуры открытия в домашних условиях

Правильная работа термостата позволяет поддерживать тепловой баланс ДВС. Последствием неисправности может стать плохая работа печки и даже перегрев двигателя. Поэтому крайне важно знать, как проверить термостат автомобиля. Оценить работоспособность можно, не снимая термоклапан с автомобиля.

Способы проверки работоспособности

В системе охлаждения двигателя термостат используется для быстрого прогрева и дальнейшего поддержания рабочей температуры. После холодного запуска клапан термостата перекрывает доступ охлаждающей жидкости к основному радиатору. Двигатель намного быстрее прогревается, так как антифриз циркулирует только в «рубашке» (малый круг циркуляции ОЖ). В корпусе термостата установлен чувствительный элемент, который в процессе нагрева расширяется в объеме, заставляя основной клапан перемещаться и открывать доступ ОЖ к основному радиатору. Антифриз начинает циркулировать по большому кругу, охлаждая тем самым двигатель.

Детальное устройство и принцип работы вы можете узнать из статьи «Как работает термостат».

Как проверить основные признаки неисправности термостата?

  • По степени нагреву выходного патрубка, идущего к радиатору. До выхода охлаждающей жидкости на температуру открытия, которая на большинстве авто лежит в пределах 80-90 градусов Цельсия (при 95-105ºС клапан открывается полностью), патрубок должен быть холодным. Если он прогревается практически сразу после запуска двигателя, термостат заклинил в открытом положении, а ОЖ постоянно циркулирует по большому кругу. Когда термостат заклинивает в закрытом положении, патрубок будет относительно холодным даже при полностью прогретом моторе. Ситуация крайне опасная, так как вы рискуете потерять крупную сумму, устраняя последствия перегрева двигателя.
  • Провести тест с помещением в подогретую жидкость. Ниже мы подробно расскажем, как довольно точно проверить термостат в домашних условиях.

Стоит ли проверять, не снимая с машины?

Преимущество диагностики по степени нагрева патрубка в том, что можно проверить термостат, не снимая с автомобиля. Но в отличие от теста в домашних условиях, метод не позволяет точно оценить температуру открытия и скорость срабатывания.

Контролируя степень нагрева жидкости, вы можете несколько раз подряд сымитировать смену режимов охлаждения и прогрева двигателя. Коварство неисправностей в том, что они могут проявлять себя периодически. Поэтому при серьезных подозрениях на неправильную работу термостата мы рекомендуем проверять его только тестом в домашних условиях.

Признаки и последствия неисправности

К каким последствиям стоит готовиться, если не удалось вовремя проверить работоспособность термостата?

  • Плохая работа отопителя салона автомобиля. Если клапан заклинивает в открытом состоянии, ОЖ постоянно циркулирует по большому контуру. Охлаждение радиатора потоком набегающего воздуха и общее увеличение площади поверхности, отдающей тепло, приводит к постоянному недогреву двигателя. Из-за этого не только плохо греет печка, но и падает мощность, увеличивается расход топлива.

  • Перегрев мотора. Краткосрочное превышение рабочей температуры может привести лишь к перегреву поршневых колец, из-за которого утрачивается их упругость. Впоследствии это приведет к потере компрессии и повышенному расходу масла. Долгая работа в режиме перегрева чревата пробоем прокладки ГБЦ, температурной деформацией ГБЦ, потерей эластичности маслосъемных колпачков, задирами цилиндропоршневой группы. Как вы понимаете, гораздо проще своими руками проверить термостат, нежели оплачивать капитальный ремонт двигателя. Если крышка расширительного бачка неисправна либо не справится с повышенным давлением в системе охлаждения, может треснуть бачок, нарушится целостность радиатора в поврежденных ранее местах.

Диагностика в домашних условиях

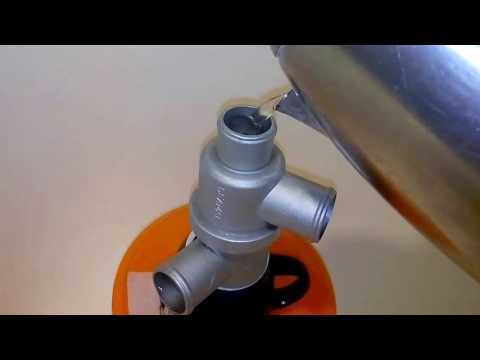

Для проверки поместите термостат в емкость, после чего залейте его корпус кипятком. Если устройство исправно, клапан должен практически сразу начать открываться. Когда температура воды снизится, возвратная пружина вернет клапан в исходное положение.

Чтобы наиболее точно проверить термостат, поместите емкость с погруженным в воду термоклапаном на нагреватель. С помощью термометра проверьте, по достижению какой температуры клапан начинает открываться. Рабочий температурный диапазон термостата можно узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто производители указывают эту информацию непосредственно на корпусе термостата.

Ресурс

Механический термостат – крайне надежная деталь автомобиля, в которой практически нечему изнашиваться. Выходит он из строя лишь вследствие естественного износа трущихся частей стержня клапана, направляющей. Спрогнозировать пробег автомобиля, на котором потребуется замена, крайне сложно, но зачастую это происходит не ранее 150-200 тыс.км.

Гораздо чаще выходят из строя термостаты с электронным управлением. При этом неисправность может быть как в нагревательном элементе, так и в цепи управления от электронного блока управления двигателем (ЭБУ).

Использование некачественной охлаждающей жидкости, езда на воде, значительно ускоряют механический износ. Коррозии, отложения, накипь замедляют быстродействие клапана и могут стать причиной заклиниваний в открытом/закрытом положении.

Если проверка работоспособности термостата потребовалась после применения герметика для устранения течи радиатора, возможно, причина неисправности именно в составе. На фото наглядный пример того, чем чревато использование ремонтных составов для системы охлаждения.

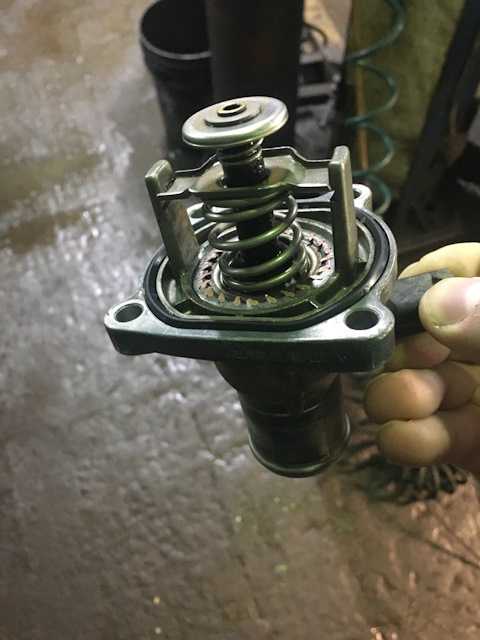

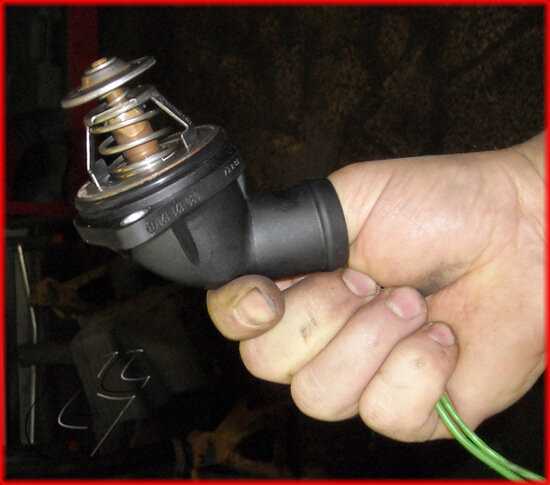

Электронный термостат

Устройство системы охлаждения с электронным управлением на автомобилях Volkswagen, Skoda, Audi предполагает наличие нагревателя, встроенного в чувствительный элемент клапана термостата. На определенных режимах работы двигателя нагреватель используется для ускоренного открытия термостата.

Система самодиагностика способна во многих случаях определять характер неисправности и отображать его в коде ошибке. С помощью диагностического оборудования можно проверить работоспособность системы, не снимая термостат с автомобиля. Считав код неисправности после появления на приборной панели «Check Engine», вы можете увидеть:

  • обрыв цепи;
  • короткое замыкание на массу;
  • КЗ на +.

Косвенно проверить работоспособность нагревательного элемента можно, измерив его сопротивление. Обычно это значение в пределах 12-15 Ом, но перед проверкой лучше уточнить нормальное сопротивление конкретной модели электронного термостата.

Если вы знаете, как пользоваться мультиметром, то сможете проверить нагреватель в домашних условиях. Бесконечное сопротивление будет свидетельствовать об обрыве нагревателя. Также в режиме измерения сопротивления можно проверить целостность проводов цепи управления. ЭБУ управляет нагревателем с помощью ШИМ-сигнала, поэтому без осциллографа в домашних условиях проверить сигнал не получится.

Термостат C-Wire: Как это работает на вашем термостате

Обратитесь к вашей печи или системе отопления

Эта система часто располагается в подвале, на чердаке или в гараже. Возьмите с собой фонарик, этикетки, телефон и отвертку.

A) Снять крышку с печи или системы отопления

Откройте крышку системы отопления и охлаждения, чтобы найти плату управления. Вы должны увидеть те же этикетки клемм, что и на вашем термостате.

Примечание: Возможно, вам потребуется отвинтить крышку. Панель управления может располагаться сверху или снизу.

B) Сфотографировать проводку панели управления

Убедитесь, что вы хорошо видите следующие терминалы, так как вам может понадобиться ссылка на это изображение позже:

  • Г
  • С
  • Р
  • Вт или W1 (не во всех системах)
  • Y или Y1

Примечание : Если у вас есть провода, подключенные к двум клеммам R, значит, у вас двухтрансформаторная система и вам нужна дополнительная помощь. Свяжитесь со службой поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.

C) Маркировочные провода

Пометьте каждый из следующих проводов наклейками, входящими в комплект поставки вашего нового термостата:

  • Г
  • С
  • Р
  • W или W1 (не во всех системах)
  • Y или Y1

Если у вас нет наклеек, вы можете использовать скотч и ручку.

Примечание : Если к клемме подключено несколько проводов, маркируйте только провода, идущие к термостату *.

D) Отсоедините маркированные провода

Отсоедините только те провода, которые вы пометили. Не отсоединяйте немаркированные провода. Если немаркированные провода отсоединены, немедленно подсоедините их снова.

Примечание : Вам может понадобиться отвертка, чтобы освободить провода от клемм.

E) Подсоедините маркированные провода к адаптеру C-Wire

На стороне «термостата» адаптера C-Wire нажмите на выступ, чтобы открыть соответствующий разъем. Вставьте маркированные провода в следующие клеммы:

  • W-провод —> W-терминал
  • G-Wire —> C Клемма
  • Y-провод —> K-терминал
  • R-провод —> R-терминал

Примечание : Это преобразует G в C, а Y в K.

F) Убедитесь, что провода подсоединены

Аккуратно потяните за провода, чтобы убедиться, что они подключены к адаптеру C-Wire.

G) Подключите адаптер C-Wire к плате управления

На стороне «Оборудование» адаптера C-Wire подключите провода к соответствующим клеммам на плате управления.

Примечание : Обязательно снимите пластиковый наконечник с каждого провода перед подключением к клемме.

H) С-образный адаптер крепления

Используйте входящее в комплект крепление и клейкую прокладку, чтобы закрепить адаптер C-Wire внутри печи или системы отопления.

Примечание. Убедитесь, что ваши провода не перетянуты и не натянуты.

I) Закройте крышку печи или системы отопления

Убедитесь, что крышка полностью закрыта. Некоторые системы не включатся, если крышка не полностью закрыта.

Поздравляем: Вы подключили адаптер C-Wire! Теперь вы можете закончить установку вашего нового термостата!

Как проверить совместимость умного термостата в вашем доме

Вы собираетесь попробовать умный термостат, но хотите убедиться, что ваш дом к этому готов. Обычно это включает в себя поиск c-провода для постоянного питания интеллектуального термостата, но есть и другие факторы, которые необходимо учитывать. Давайте углубимся в то, что вам нужно знать.

Содержание

  • Как узнать, совместим ли мой интеллектуальный термостат?
  • Какой интеллектуальный термостат подходит для моего дома?
  • Умные термостаты работают во всех домах?
  • Как выбрать совместимый термостат?

Как узнать, совместим ли мой интеллектуальный термостат?

Терри Уолш/Digital Trends

В интеллектуальных термостатах много чего происходит внутри, и определение совместимости может оказаться непростой задачей. Постоянной темой каждого умного термостата является потребность в общем проводе или c-проводе. Этот провод обеспечивает постоянное питание вашего интеллектуального термостата, поэтому он может постоянно работать в фоновом режиме. Постоянно включенный характер интеллектуальных термостатов позволяет им узнавать, когда люди дома, и когда автоматически регулировать температуру.

  1. Выключите выключатель кондиционера и печи на всякий случай.
  2. Снимите лицевую панель существующего термостата и проверьте, подключен ли кабель к клемме c термостата.
  3. Если нет, отвинтите термостат и осторожно отодвиньте его от стены. Неиспользуемый провод С может быть свернут в спираль. Если это так, вам нужно будет подключить другой конец этого кабеля к клемме c печи, прежде чем подключать интеллектуальный термостат.
  4. Если и там нет С-провода, вместо него можно использовать g-провод. Единственным недостатком здесь является то, что это означает, что вы не сможете самостоятельно включать и выключать вентилятор вашей системы HVAC. Он будет активироваться только при обогреве и охлаждении. Обязательно сфотографируйте настройки проводов, прежде чем что-либо менять, на случай, если вам нужно будет вернуться.
  5. Чтобы произвести замену, вам нужно изменить положение провода с g на c на печи, а также на термостате.
  6. Если ничего не помогает, интеллектуальные термостаты обычно включают в себя комплект, который позволяет подключить интеллектуальный термостат к стандартной розетке переменного тока для его источника питания.

Конечно, если попробовать свои силы в электрике своими руками слишком сложно, всегда можно нанять подрядчиков, чтобы они оценили совместимость вашего дома и выполнили полную установку.

Какой интеллектуальный термостат подходит для моего дома?

Так как же найти С-провод?

Интеллектуальные термостаты всех основных брендов достаточно универсальны, чтобы их можно было подключать к большинству типов домашнего отопления и охлаждения. Продукты от Nest и Ecobee должны работать. Кроме того, компания Honeywell должна работать с вашим домом. Все они должны работать даже без c-провода благодаря адаптерам переменного тока. Ваш источник нагрева и охлаждения также не должен иметь значения. Поддерживается газовое, жидкое и электрическое отопление. Дополнительные системы, такие как увлажнители и осушители, также часто могут быть интегрированы с интеллектуальными термостатами.

Существуют некоторые исключения, которые обычно применяются к брендам. Провода, в которых используется несколько больших жил, как правило, несовместимы. Провода высокого напряжения с маркировкой 120 В или 240 В также несовместимы со многими умными термостатами. Однако это не должно вызывать большого беспокойства, поскольку в большинстве домов для термостатов используется низкое напряжение.

Умные термостаты работают во всех домах?

Строго говоря, умные термостаты работают не во всех домах, но в подавляющем большинстве они работают. Обычно вам нужна центральная система HVAC, чтобы иметь возможность установить интеллектуальный термостат.

Интеллектуальные термостаты

также требуют Wi-Fi и смартфона для полного управления. Здоровое удобство интеллектуального термостата заключается в возможности управлять им удаленно, что невозможно без подключения к Интернету. Возможно, стоит переместить маршрутизатор Wi-Fi или приобрести сетевой расширитель, чтобы убедиться, что ваш интеллектуальный термостат имеет достаточно надежное соединение с домашней сетью.

Как выбрать совместимый термостат?

Во-первых, вы можете просмотреть список наших любимых интеллектуальных термостатов и найти тот, который соответствует вашим потребностям. Скорее всего, это совместимо. Чтобы перепроверить, у отдельных брендов есть инструменты совместимости, чтобы гарантировать, что их интеллектуальный термостат будет работать с вашим домом. Обычно это включает в себя инвентаризацию проводов, подключенных к вашему текущему термостату (о том, как их найти, см. выше). Итак, как только вы сняли крышку с вашего текущего термостата, запишите буквы, связанные с кабелями, которые в настоящее время подключены. Затем посетите соответствующую страницу совместимости, чтобы убедиться, что все в порядке.

  • Инструмент для проверки совместимости термостата Nest
  • Инструмент для проверки совместимости термостата Ecobee
  • Инструмент проверки совместимости термостатов Honeywell

Надеюсь, эта информация поможет вам в выборе умного термостата. Интеллектуальные термостаты могут сократить ваши ежемесячные счета за счет разумного отключения климат-контроля, когда он не нужен, и использования прогнозирующих механизмов, чтобы сделать ваш дом комфортным, когда все дома.
