Как прозвонить прессостат в стиральной машине: ремонт датчика уровня своими руками

регулировка и ремонт своими руками

Уход за стриральной машиной

04.02.2018

2.9 тыс.

2 тыс.

5 мин.

Стиральная машина-автомат – сложная бытовая техника, работой которой руководит блок управления. Чтобы он давал команды, ему надо получать правильную информацию. Один из таких устройств – датчик уровня воды в стиральной машине, который специалисты называют прессостат. Именно он сообщает, что воды достаточно и можно включать нагрев и наоборот, говорит, что бак пуст. Узел несложный. При сбое в работе прессостата его можно снять и проверить, некоторые его поломки можно починить самостоятельно.

• 1 Нужен ли прессостат в автомате?
• 2 Самостоятельная проверка датчика
  • 2.1 Как снять?
  • 2.2 Шланг, контакты и клеммы
  • 2.3 Проверка работы камеры
• 3 Чего нельзя делать в домашних условиях?
• 4 Замена прессостата новым

Содержание

• 1 1 Нужен ли прессостат в автомате?
• 2 2 Самостоятельная проверка датчика
  • 2. 1 2.1 Как снять?
  • 2.2 2.2 Шланг, контакты и клеммы
  • 2.3 2.3 Проверка работы камеры
• 3 3 Чего нельзя делать в домашних условиях?
• 4 4 Замена прессостата новым

1

Нужен ли прессостат в автомате?

Стиральная машина-автомат выполняет простую функцию стирки белья. Она набирает воду, греет ее и крутит в барабане. Затем поступает команда, и режим сменяется. Работа датчика уровня воды в стиральной машине незаметна. Другие узлы работают при стирке:

• насос качает воду в бак и отлив;
• ТЭНы греют;
• двигатель вращает барабан;
• блок управления руководит.

Без прессостата умная техника не узнает, что воды набралось достаточно и надо включать нагрев, и наоборот, что бак пустой, и насос должен его наполнить. Датчик определяет уровень воды и подает сигнал блоку управления, замыкая или размыкая контакты. На основании этих сигналов блок управления выдает команду на включение и отключение насоса, нагревательных элементов.

Если машинка набирает мало воды, или наоборот, насос качает, и вода льется через верх, а также белье после завершения режима стирки мокрое, одной из причин служит поломка прессостата.

2

Самостоятельная проверка датчика

Неисправности в работе прессостата легко заметить. В основном это остатки воды в баке и мокрые вещи после отжима и перелив, когда воды набирается слишком много. и она достигает уровня люка или переливается через верх. Сложнее увидеть, если уровень воды меньше необходимого, и ТЭНы не полностью покрыты. В этом случае нагревательные элементы будут работать, не получая команды на отключение, и могут сгореть.

Не полностью выливаться вода может при поломке насоса и если забит фильтр. В остальных случаях причиной сбоя могут быть блок управления и датчик уровня воды. Проверить и отремонтировать можно без мастера, самостоятельно.

Самостоятельно разбирать стиральную машину можно только в случае, если истек гарантийный срок, технику на гарантии фирма обслуживает бесплатно, если не нарушены пломбы.

2.1

Как снять?

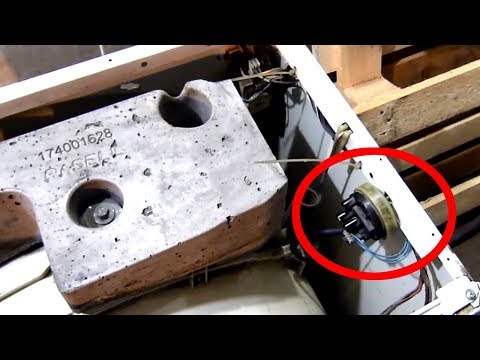

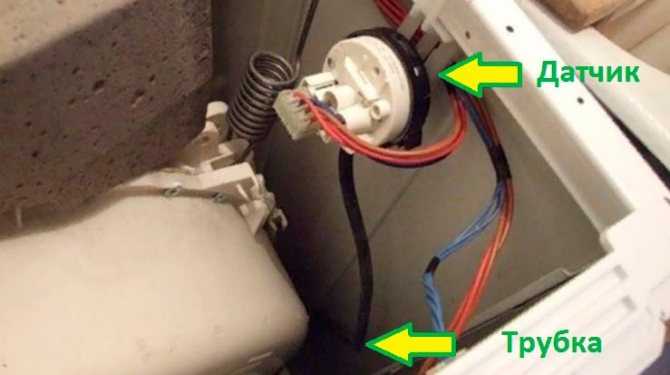

Прессостат находится в верхней части машины, обычно сразу под крышкой. Его можно легко снять своими руками, имея крестовую и плоскую отвертки. Алгоритм действий:

1. 1. Отключить стиральную машину от электрического питания.
2. 2. Открутить фиксирующие крышку винты, расположенные сзади. Для этого отодвинуть агрегат от стенки немного вперед или полностью вытащить, если он встроен в тумбочку.
3. 3. Крышку впереди слегка приподнять и сдвинуть назад.
4. 4. Выкрутить болты, фиксирующие кронштейн с прессостатом на корпусе. Снять устройство вместе с креплением.
5. 5. Отсоединить провода.
6. 6. Вытащить узел с трубкой. Если шланг прочно закреплен, его отсоединяют сначала от прессостата, затем вытаскивают с бака. Он понадобится для проверки.

В некоторых моделях шланг датчика уровня воды закреплен прочно и герметично. В этом случае его следует отсоединить только от прессостата, а для проверки устройства подобрать трубку такого же диаметра. В автоматах с большим количеством режимов бывает по 2 шланга.

Прежде чем отсоединять провода, их надо пометить, чтобы не перепутать при сборке. Маркировку можно наносить любым средством, включая старый лак для ногтей и фломастер.

Если кронштейн не мешает, его можно не отсоединять от датчика.

2.2

Шланг, контакты и клеммы

Разбирая прессостат, следует сразу производить ревизию его состояния. Сначала проверяется трубка. Возможно, она засорилась, и вода не поступает. Ее следует подуть и промыть содой, если на стенках скопился мыльный налет.

Отсоединяя провода, надо проверить их целостность, особенно в местах изгиба. Затем внимательно осмотреть контакты и зачистить, если на них образовались пятна грязи и ржавчины.

2.3

Проверка работы камеры

Устройство работает по простому принципу. Внутри расположена мембрана. Поднимаясь по трубке, вода создает давление и включает контакты, и сигнал поступает на блок управления.

Проверить работу прессостата можно двумя способами. Для этого надо установить на место шланг или поставить вместо него трубку. Далее:

1. 1. Прессостат держать в руке рядом с ухом. Подуть слегка в трубку.
2. 2. При нормальной работе внутри произойдет включение и будет слышно 1 или 2 щелчка.

Аналогично можно проверить в помощью воды:

1. 1. Налить в 3-литровую банку жидкость.
2. 2. Опускать в нее плавно трубку прессостата и слушать щелчки.
3. 3. При обратном действии слышно размыкание контактов.

Если щелчки отсутствуют, причина поломки внутри камеры, в разрушении мембраны. Заменить ее можно самостоятельно, но найти новую деталь и затем отрегулировать датчик очень сложно. Дешевле и проще купить новый прессостат.

Дальнейшая проверка контактов и целостности схемы проводится мультиметром:

1. 1. Подсоединить прибор к контактам датчика.
2. 2. Медленно опускать трубку в банку.
3. 3. Следить за прибором. При щелчке он должен резко изменить значение.

Если этого не происходит, и стрелка на шкале не отклоняется, значит, в датчике не работает схема и его надо менять.

3

Чего нельзя делать в домашних условиях?

Настройка датчика уровня воды происходит на специальном стенде у производителя. Регулировочные винты настраивают с помощью компьютера, чтобы мембрана касалась контакта при достижении в баке нужного уровня воды. Самостоятельный ремонт невозможен.

Самостоятельно настроить его нельзя, для этого надо знать, сколько жидкости должно набираться при стирке и полоскании. Если настроить неправильно, нарушится режим работы, и вода будет вытекать через верх, или сгорят нагревательные элементы.

4

Замена прессостата новым

Не стоит спешить покупать новый датчик уровня воды, пока нет уверенности в неисправности установленного в стиральной машине. Если нужна замена, в магазин следует идти со старым и желательно взять с собой технический паспорт на агрегат. Надо знать не только модель машины:

• Бош;
• Индезит;
• Самсунг;
• LG.

Значение имеет модель, автомат, полуавтомат и год выпуска оборудования.

Каждая фирма использует свою конструкцию прессостата. При изготовлении производится индивидуальная регулировка под каждую модель. Уровень воды в BOSCH WAY 24541 PL отличается от того, что необходим для нормальной работы BOSCH WLG 24260BY.

Каждый прессостат имеет свою маркировку. Но она не всегда четко видна. Для этого и нужен технический паспорт. Продавцу легко будет ориентироваться и предложить нужный датчик. Хозяин машины сможет сравнить и убедиться, что датчик уровня такой же конструкции.

Индуктивные датчики уровня воды стиральных машин

Как известно, во всех стиральных машинах (СМ) используются датчики уровня воды (прессостаты). На самом деле они измеряют давление воздуха в трубке, которая подключена к воздушной камере бака СМ, поэтому показания подобных датчиков пропорциональны уровню воды в баке. Такой простой способ измерения уровня воды используется еще и потому, что высокая точность при измерении не требуется. Сигналы с датчиков уровня в дальнейшем используются системой управления СМ при выполнении различных программ (в процессе стирки, отжима), а также для обработки нештатных режимов (перелив воды в баке и др.).

В СМ используются два типа датчиков — электромеханические и электронные.

В электромеханическом датчике давление воздуха воздействует на диафрагму датчика, которая, в свою очередь, меняет положение электрического переключателя, что соответствует различным уровням воды в баке.

Рис. 1. Внешний вид датчиков давления серии MPX5010xxxxx

Что же касается электронных датчиков, они имеют несколько разновидностей. Неизменной во всех типах подобных датчиков остается только диафрагма. Но, в отличие от электромеханических датчиков, она уже воздействует на встроенные в датчик электронные элементы (катушка, конденсатор, потенциометр и др.), вследствие чего на выходе схемы формируются соответственно напряжение, частота (после преобразования в электронной схеме) или меняются параметры пассивных элементов (индуктивность, сопротивление).

В качестве примера датчиков-преобразователей «давление/напряжение» можно привести приборы семейства MPX5010xxxxx компании FREESCALE SEMICONDUCTOR. Они имеют малые габариты, достаточно высокую точность измерения и работают в диапазоне давлений 0…10 кПа. Диапазон напряжений на выходе подобных датчиков составляет 0,2…4,7 В. Внешний вид этих датчиков показан на рис 1.

Подобные датчики пока широкого распространения не получили, они только начинают применяться в составе новых моделей стиральных машин.

Наиболее широкое распространение в настоящее время получили индуктивные датчики. Из их названия ясен тип датчика — это преобразователь «давление/индуктивность». Подключение индуктивного датчика уровня и его конструкцию поясняет рис. 2, а его внешний вид показан на рис. 3.

Рис. 2. Подключение индуктивного датчика уровня и его конструкция

Рис. 3. Внешний вид индуктивного датчика уровня

Конструктивно индуктивный датчик уровня состоит из катушки и подпружиненного магнитного сердечника, который может перемещаться вдоль оси катушки при деформации диафрагмы, воспринимающей изменение давления. Изменение положения сердечника приводит к изменению индуктивности L катушки датчика.

Исходя из того, что данные датчики включены во времязадающую цепь LC-генератора, его собственная частота f определяется формулой:

где С — емкость конденсатора (в составе датчика),

L — индуктивность катушки датчика.

Зависимость частоты генератора от уровня воды в баке условно показана на рис. 4: малому уровню воды соответствует высокая частота f, и наоборот. В зависимости от типа датчика уровня, а также параметров схемы генератора, верхнему уровню воды может соответствовать частота 15.21 кГц, нижнему уровню — 25.30 кГц. Относительно большая индуктивность датчика (соответственно, низкая частота генератора) выбрана не случайно. Это связано с тем,чтобы длин

ные соединительные провода датчика имели минимальное влияние на частоту генератора (электронные компоненты генератора обычно размещены на плате электронного модуля).

Принципиальная электрическая схема генератора с индуктивным датчиком уровня на примере СМ «LG WD-1020W» показана на рис. 5. Схема представляет собой простейший генератор с обратной связью (ОС). В цепи ОС включены катушка L, конденсаторы C1, C2 (все входят в состав датчика уровня) и резисторы R1, R2, R4 (входят в состав электронного модуля).

Рис. 4. Характер зависимости частоты генератора от уровня воды в баке

Частота f этого генератора выражается формулой:

где С1, С2 — емкости конденсаторов (в составе датчика), L — индуктивность катушки датчика.

Эта схема не требует подробного описания. Перечислим назначение основных элементов схемы (рис. 5):

IC1.1, IC1.2, L, C1, C2 — элементы контура LC-генератора;

IC1.3 — буферный усилитель;

С3, С4 — фильтрующие конденсаторы;

D1-D4 — ограничительные диоды.

На рис. 6 показаны принципиальные схемы генераторов на основе индуктивных датчиков, используемых в бытовой технике Electrolux (Zanussi, AEG), а также графики зависимости частоты генерации от уровня воды в баке.

Следует отметить особенность одного из генераторов(справа на рис. 6) для аппаратной платформы СМ EWM2000 — в его выходную цепь включен делитель частоты на основе последовательного счетчика 74HC4040. В отличие от общепринятых решений, на вход системы управления СМ (после счетчика) поступают импульсы с частотой почти в 1000 раз ниже (частотный диапазон 36,128.45 Гц).

Рис. 5. Принципиальная электрическая схема генератора на основе индуктивного датчика уровня (на примере СМ LG WD-1020W)

Принципиальная электрическая схема генератора на основе индуктивного датчика, которая применяется в СМ «LG WD-80160», приведена рис. 7.

Примечание. Контакты соединителя NA6 электронного модуля LG (ELAN PJT6870EC9090A-1 2002.10.21), к которым подключен индуктивный датчик уровня, в технической документации на данный тип СМ имеют другую цоколевку.

Рис. 6. Принципиальная электрическая схема генераторов на основе индуктивных датчиков уровня (Electrolux, Zanussi, AEG). Графики зависимости частоты генерации от уровня воды в баке

Проверка индуктивных датчиков уровня

Проверку работоспособности данного типа датчиков можно выполнить следующими способами:

1. При выполнении сервисного теста СМ

В некоторых СМ с дисплеем (LG) при выполнении одного из шагов сервисного теста (на этапе залива воды) на дисплее отображается условный цифровой код, соответствующий уровню воды в баке в данный момент времени. Если значения этого кода выйдут за рамки допустимых, необходима проверка (замена) датчика уровня и связанных с ним цепей.

2. Индикация соответствующих кодов ошибок СМ При отображении на передней панели СМ различных

кодов ошибок, связанных с процессами, которые контролирует датчик уровня (залив/слив воды, рассогласованность показаний датчиков уровня) не всегда ошибки указывают на неисправность именно этого датчика.

В большинстве случаев приходится проверять работоспособность клапанов залива воды, помпы и их цепей.

3. Непосредственный контроль частоты генерации на выводах датчика или в соответствующих контрольных точках на электронном модуле СМ

Подобную проверку можно выполнить с помощью

частотомера. Уровни воды в баке (или изменение давления воздуха на диафрагму датчика) можно сымитировать различными способами.

4. Внешний осмотр

В первую очередь проверяют надежность соединения датчика с пластиковой трубкой, а также целостность самой трубки. Также необходимо проверить электрический соединитель датчика.

Рис. 7. Принципиальная электрическая схема генератора на основе индуктивного датчика уровня (на примере СМ LG WD-80160, электронный модуль ELAN PJT6870EC9090A-1 2002.10.21)

Рис. 8

5. Измерение индуктивности датчика при разных величинах давления на его диафрагме

Эту проверку можно выполнить, например, с помощью измерителя иммитанса. Уровни воды в баке (или изменение давления воздуха на диафрагму датчика) можно также сымитировать различными способами.

Отметим, что при неправильной работе данного типа датчиков в первую очередь необходимо убедиться в том, что причиной ошибки (дефекта) является именно он, а не другие конструктивные или электронные элементы СМ (например, нарушение герметизации пластиковой трубки, отсутствие контакта в соединителях датчика, неисправность электронного модуля).

На индуктивных датчиках имеется регулировочный винт, который залит фиксирующей краской — см. рис. 8 (показан стрелкой). Этим винтом регулируется начальное положение диафрагмы датчика, а, следовательно, и положение сердечника катушки, которое определяет значение L₀ катушки. Положение винта калибруется в заводских условиях и в дальнейшем регулировки не требует.

При отказе работоспособности датчика регулировать этот винт нежелательно, так как чаще всего нештатное изменение индуктивности его катушки связано с повреждением диафрагмы. В подобных случаях лучше всего заменить сам датчик.

Автор: Максим Новоселов (п. Усть-Абакан, Республика Хакасия)

Источник: Ремонт и сервис
