Как прозвонить тэн тестером: Как проверить ТЭН мультиметром: инструкции, фото, видео

Как проверить тэн в электроплите и электрочайнике мультиметром

Самой распространенной причиной выхода из строя бытовых электроприборов является повреждение тэна. Трубчатый электронагреватель присутствует почти во всех бытовых приборах. Тэн представляет собой трубку, внутри которой расположена спираль, с большим сопротивлением. При этом нагревание происходит вследствие протекания по трубке тока. Внутренность компонента наполняется токопроводящим веществом, сохраняющим тепло. Можно ли обнаружить неисправность с помощью мультиметра и как проверить тэн?

Как проверить тэн мультиметром

Нагревательный элемент имеет свои технические характеристики, по которым можно определить состояние прибора. Эти характеристики, возможно, замерить при помощи мультиметра. Чтобы проделать данную процедуру, надо знать некоторые аспекты как проверить тэн мультиметром.

Где применяются тэны

Нагревательные компоненты используются в машиностроении, в пищевой промышленности, в химической промышленности, а также в медицинском производстве. В производственных целях тэны способны подогревать твердые вещества, газы, сыпучие и жидкие материалы. Кроме этого данные электроприборы применяются для плавления руд, меди, сплавов, стали и алюминия.

В быту используются следующие тэны: для теплиц и парников, для сауны и бани, для электрообогревателей, для чайников, для стиральных машин, для утюгов, для бани и сауны.

Как проверить тэн в электрическом чайнике

Предварительно перед производством измерительной процедуры нужно рассчитать сопротивление, которое соответствует замеряемому электроприбору. При этом следует знать его мощность. Этот показатель указывается в техпаспорте оборудования или на корпусе. Чтобы рассчитать сопротивление нужно сначала рассчитать ток, проходящий через нагревательный элемент. Это достигается путем деления мощности на напряжение электрической сети – 220 вольт.

Тэн для электрического чайника

После этого следует напряжение сети – 220 вольт разделить на полученную силу тока. При этом получиться величина равная сопротивлению. Эта величина и должна появиться на табло измерительного прибора в результате проведения диагностики нагревательного устройства.

Чтобы обследовать нагревательный элемент тестером необходимо прибор переключить в область замера сопротивления. Затем одним проводом тестера притронуться к стержню. Если на табло мультиметра покажется некорректная величина, это говорит об обрыве нити, находящейся в середине трубки.

Сопротивлению в электрочайнике на 2000Вт должна соответствовать величина в 25 Ом. Если изнутри трубки нет несоответствия, то далее нужно одним щупом прикоснуться к стержню, а вторым к металлической трубе. При этом на табло должно появиться бесконечное обозначение показателя сопротивления. Если же показание на табло будет определенной величины, это значит, что произошло замыкание.

Как проверить тэн в посудомоечной машине

Для данного обследования нужен мультиметр. Можно использовать самый простой измерительный прибор. Переключатель следует выставить на диапазон, измеряющий Омы. При этом щупы измерительного прибора прикладываются к контактам тэна.

Если электроприбор находится в работоспособном состоянии, то его сопротивление должно соответствовать величине в 21-22 Ома. При неисправности тэна на табло будет бесконечное значение. Если отклонений от нормы не обнаружено, то на следующем этапе диагностики следует определить утечку тока на корпус.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

При этом нужно реле измерительного прибора переключить на мегаомы. Затем одним щупом нужно прикоснуться к силовому контакту, а второй провод приложить к заземлению или к поверхности электроприбора. Если тэн имеет рабочее состояние, результаты будут ровняться бесконечности.

Чтобы достичь более точных результатов при производстве измерительных мероприятий внешняя сторона тэна должна иметь сухую поверхность. В противном случае тестер не изобразит сопротивление равного бесконечности.

Как проверить тэн в мультиварке

Для этого рекомендуется электроприбор отсоединить от подачи электроэнергии. Кроме этого проводники, подключенные к разъемам нагревательного элемента, следует разъединить. Далее следует процесс диагностики нагревательного элемента мультиварки. Эта процедура похожа на вышеописанные, только нужно рассчитать сопротивление, соответствующее этому прибору.

Тэн для посудомойки

При этом если тэн находится в работоспособном состоянии, то мультиметр продемонстрирует величину близкую к полученному в результате расчетов. Если показатель равен нолю, это обозначает, что произошло короткое замыкание изнутри нагревательного элемента и его следует сменить на новый. Если результат будет соответствовать единице, это обозначает, что произошел обрыв нагревательного компонента, также нужна замена тэна на исправный.

Быстрый и проверенный способ от экспертов, как подключить розетку

Следует произвести проверку на наличие утечки тока. При этом нужно один провод мультиметра подсоединить к поверхности электроприбора, а второй к контактным соединениям мультиварки. В результате этого измерительное приспособление должно показывать величину, которая будет ровняться бесконечности.

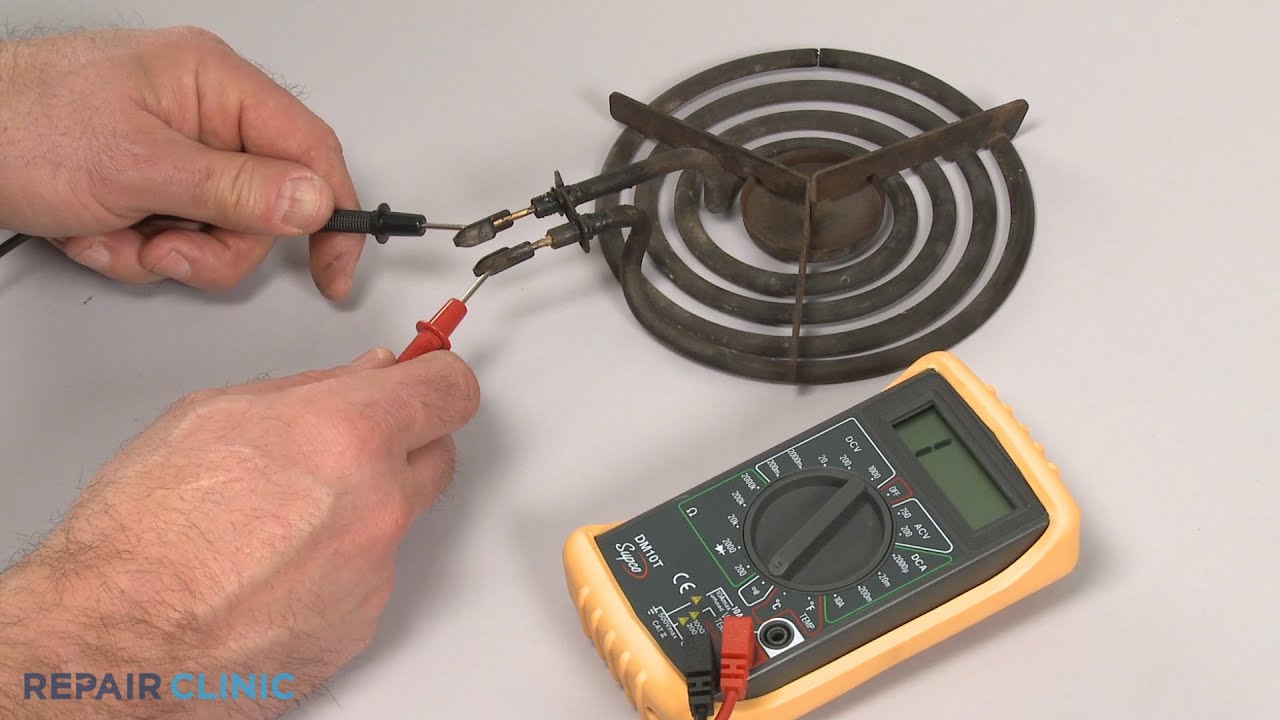

Как проверить тэн в электроплите

Для диагностики тэнов электрической плиты используется мультиметр. При этом проверяется такой показатель как сопротивление. Величина данной характеристики соответствует нескольким сотням Ом. В случае если величина сопротивления будет занижена, это говорит о возникновении в нем короткого замыкания. При показании равном бесконечности, будет ясно, что произошел обрыв элемента. Данные ситуации, описанные выше, предусматривают замену неисправного нагревательного инструмента.

Конфорки электрической плиты обладают четырьмя выводами. При этом в них заключаются два нагревательных компонента. Эти компоненты обладают различными размерами мощности и сопротивления.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей

Тэны не должны быть взаимосвязаны с корпусом. Для такого обследования нужно переключатель мультиметра переключить на диапазон, который соответствует зуммеру. Один из щупов присоединяется к выводу тэна, второй проводник подсоединяется к поверхности электроприбора. Если прозвонка издаст сигнал, значит, произошла утечка тока. Такой компонент также требует замены на исправный.

Как самостоятельно проверить ТЭН мультиметром

Содержание

1. Что необходимо знать перед тестированием
2. Проверка обыкновенного ТЭНа
3. Проверка ТЭНа водонагревателя
4. Проверка ТЭНа стиральной машины
5. Проверка целостности нагревателя

Практические все известные сегодня нагревательные устройства и приборы функционируют благодаря работе трубчатых электронагревательных элементов, которые кратко именуются ТЭН. Как правило, ТЭНы отличаются простотой конструкции и длительным сроком эксплуатации, однако, при неправильном использовании или наличии брака они выходят из строя – наиболее частыми причинами неисправностей приборов являются разрыв спирали и короткое замыкание.

Перед тем, как выбросить неисправную технику, рекомендуется проверить ТЭН при помощи мультиметра. Возможно, проблема вовсе не в этой детали, и поломка куда более серьезная. Итак, как проверить ТЭН при помощи обыкновенного тестера?

Что необходимо знать перед тестированием

Трубчатый электронагревательный элемент содержит в своем составе одну либо несколько спиралей, которые отличаются высоким сопротивлением, за счет чего они и нагреваются при прохождении через них электрического тока. Во избежание короткого замыкания и других проблем, связанных с электротоком, спирали помещаются в изолированные трубки из металла.

Перед проверкой ТЭНа необходимо определить его нормальное сопротивление. Это нужно для того, чтобы при тестировании у вас был эталон, с которым следует сравнивать показания прибора. Таким образом вы сможете без труда определить, насколько измеренное мультиметром значение отличается от рассчитанного, и насколько сильно расходятся эти величины.

Чтобы рассчитать нормальное сопротивление ТЭНа, необходимо воспользоваться формулой вида

R=U²/P

где P – мощность, указанная на корпусе оборудования. Так, если электрический прибор работает под напряжением 220 Вольт, а его мощность равняется 1000 Ватт, вычисленное по формуле сопротивление будет равняться 48,4 Ом. Как видите, посчитать значение очень просто!

Проверка обыкновенного ТЭНа

Теперь, когда вы знаете, как определить сопротивление ТЭНа и зачем это нужно делать, можно приступать непосредственно к самому тестированию, которое выполняется в несколько шагов.

Перед тем, как проверить ТЭН мультиметром, отсоедините нагревательный элемент от питания.

В дальнейших действиях руководствуйтесь приведенной ниже инструкцией правильной проверки:

1. Установите переключатель сопротивления на мультиметре в диапазон, в который укладывается рассчитанный ранее по формуле показатель.

2. Поочередно прикоснитесь щупами тестера к каждому выходному контакту тестируемого ТЭНа и корпусу прибора.

Далее приводится расшифровка показаний тестера, которые отображаются на его дисплее:

• Сопротивление равняется рассчитанному – исправность прибора и пригодность к работе.
• Табло показывает значение 0 – короткое замыкание спирали внутри трубки.
• Табло показывает значение 1 (или бесконечность) – обрыв нагревательной спирали.

После завершения процедуры проверки необходимо заняться прозваниванием, которое позволяет определить, происходит ли электрический пробой на корпус прибора. Прозвон осуществляется также при помощи тестера следующим образом:

1. Настройте мультиметр в режим зуммера, повернув регулятор на лицевой панели.

2. Поочередно прикоснитесь ко всем клеммам нагревательного элемента и к корпусу.

Если в момент прикосновения щупов к контактам зуммер начинает издавать высокочастотные сигналы, значит происходит электрический пробой на корпус прибора, что может привести к поражению током с серьезными последствиями для здоровья и жизни.

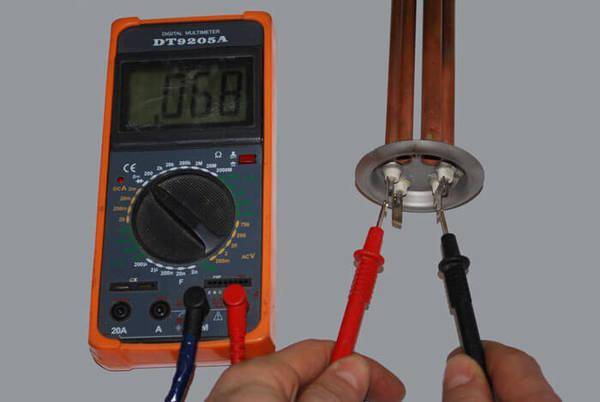

Проверка ТЭНа водонагревателя

Если вы до этого момента не знали, как проверить ТЭН водонагревателя мультиметром, для вас хорошая новость – она практически ничем не отличается от рассмотренного ранее примера и не вызывает труда даже у неопытных пользователей. Порядок действий для тестирования полностью аналогичен описанному выше, так как конструкция ТЭНов в различном оборудовании практически ничем не отличается. Единственное дополнение – рекомендуется проверить и терморегулятор.

В нормальном случае во время тестирования ТЭНа водонагревателя тестер показывает значение сопротивления, которое в большинстве случаев принимает значения 0.37 и 0.71.

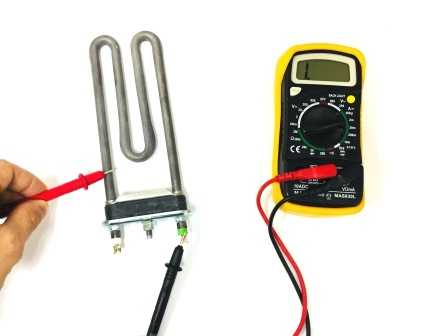

Также необходимо проверить элемент на наличие пробоя на корпус прибора. Как прозвонить ТЭН мультиметром вы уже знаете – об этом говорилось выше. Переведите тестер в режим зуммера и поочередно прикасайтесь к контактам, прислушиваясь к издаваемым мультиметром сигналам.

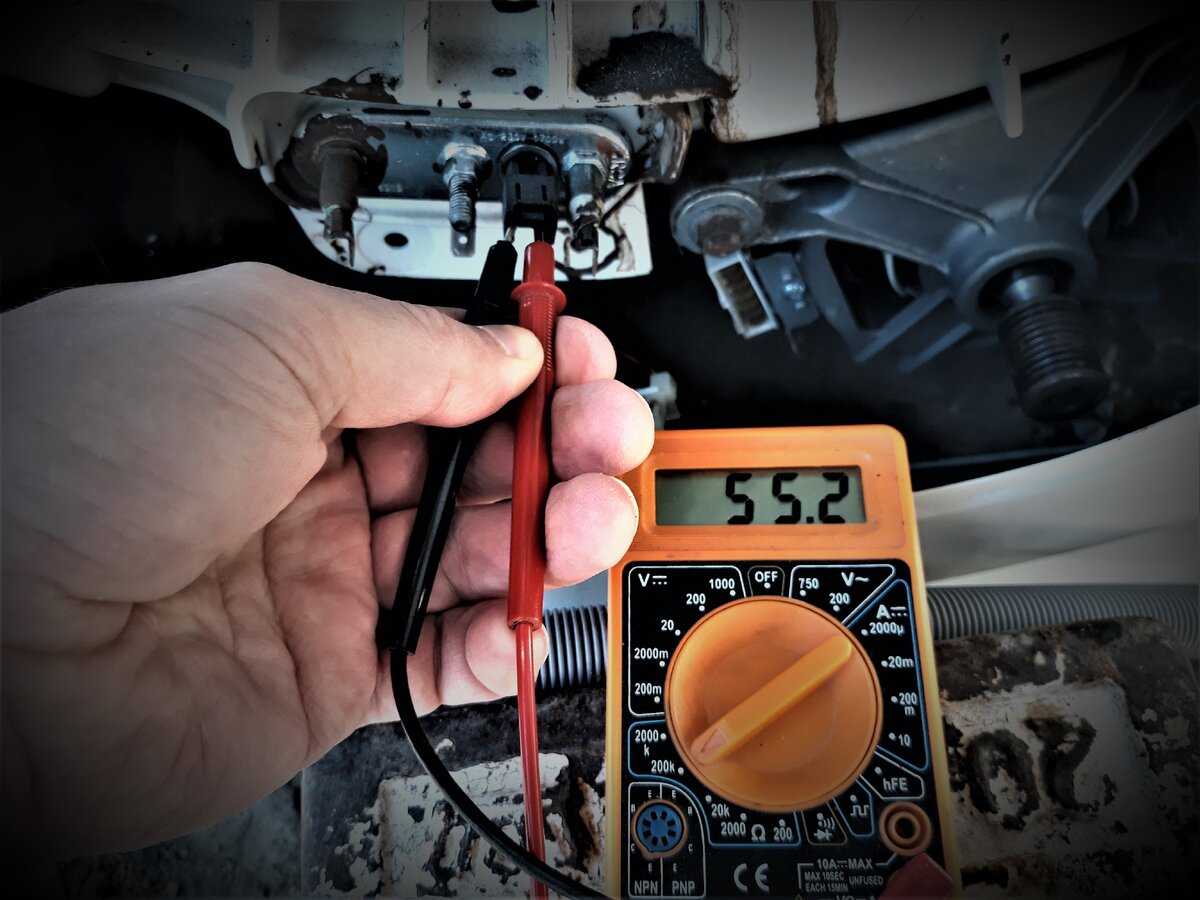

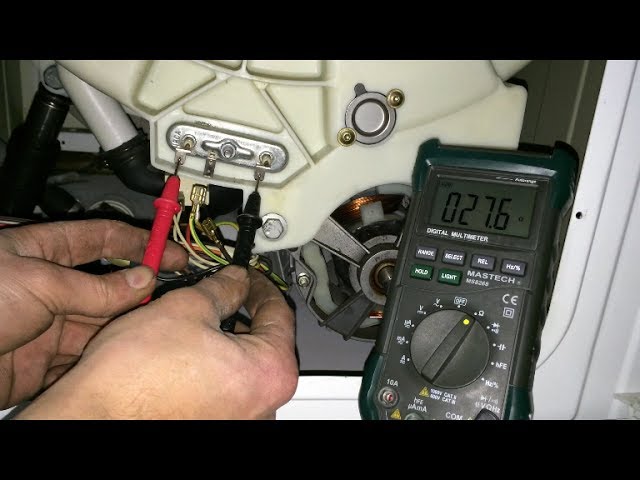

Проверка ТЭНа стиральной машины

Перед тем, как проверить ТЭН стиральной машины мультиметром, его еще необходимо отыскать – с этим у многих людей возникают определенные сложности, что особенно касается современных моделей машин с хитрым внутренним устройством. В большинстве случаев нагреватель в стиральной машине располагается несколько ниже ее бака ближе к задней крышке.

В некоторых моделях он установлен со стороны передней крышки. Стиральные машины с вертикальной загрузкой могут снабжаться элементами, расположенными с одного из боков.

При проверке следует знать, к каким именно контактам ТЭНа необходимо подключаться. Дело в том, что трубчатый электронагревательный элемент стиральной машины имеет три выхода, из которых для тестирования нужны только два. Как правило, в центре расположен заземляющий контакт, тогда как два крайних (ноль и фаза) – необходимые для проверки клеммы.

Для тестирования ТЭНа стиральной машины необходимо следовать приведенной ранее инструкции. Нормальный показатель сопротивления для нагревательного элемента стандартной стиральной машины варьируется в пределах 25-60 Ом, возможны малые отклонения.

Проверка целостности нагревателя

Иногда ТЭН выходит из строя по причине обрыва спирали, заключенной в металлической трубке. Как проверить целостность ТЭНа в таком случае? Опять же при помощи мультиметра! Для этого переведите прибор в режим измерения сопротивления и прикоснитесь щупами к выходам нагревателя. О разрыве спирали говорит бесконечный показатель сопротивления, которое на тестере отображается единицей или символом бесконечности (лежащая на боку восьмерка).

В случае, если внутри трубчатого электронагревательного элемента зафиксировано короткое замыкание или разрыв спирали, необходимо в срочном порядке заменить его – только тогда оборудование продолжит свою работу. Также при проверках рекомендуется не пренебрегать прозвоном ТЭНов, который позволяет вычислить опасный электрический пробой на корпус.
