Замена датчика уровня (прессостат) стиральной машины

Все современные автоматические стиральные машины оснащены прессостатами. Деталь представляет собой датчик, нужна для измерения уровня воды в барабане устройства и отправки сигналов в управляющий модуль. Благодаря датчику уровня воды, стиральная машинка «понимает», что воду нужно добрать до определенной отметки или слить по завершению цикла стирки.

Признаки поломки прессостата

Неисправность будет заметна довольно быстро. Если датчик пришел в негодность, владельцы стиральной машинки обнаружат характерные проявления:

• Программа стирки запускается без набора воды в барабан. Это плохо, потому что для работы с вещами СМА нагревают воду. ТЭН, скорее всего, сгорит, т.к. предназначен для погружения в жидкость.
• Воды в барабане слишком много или недостаточно. Т.к. датчик не отображает уровень наполненности барабана, машинка может набирать жидкости так, что она переполнит его или не заполнять и наполовину от нормы.
• Этапы полоскания и отжима не срабатывают. Происходит в случаях, когда прессостат не передает в управляющий модуль сигнал о необходимости опустошит барабаню
• После выключения программы барабан полный. Отсутствие слива воды тоже может говорить о поломке датчика.

Как проверить датчик уровня (видео)

При перечисленных симптомах нужна замена прессостата стиральной машины. Лучше дополнительно провести диагностику детали. Перед ремонтом барабан обязательно опустошается. Из него нужно удалить и жидкость, и вещи.

Как заменить датчик в стиральной машине

Замена датчика уровня стиральной машины проводится в несколько шагов:

1. Устройство полностью отключить от сети, опустошить барабан принудительно и убрать из него белье. Воду из машины сливают через шланг или фильтр. Перечисленные меры требуются по технике безопасности.
2. Открутить саморезы, на которых держится верхняя крышка, деталь расположена именно там. Выглядит, как круглая шайба, соединенная с машиной несколькими кабелями и трубкой.

3. Открутить от задней стенки 2 шестигранных болта, они держат панель, а ней крепится запчасть. Отсоединение прессостата обязательно для проверки работоспособности и замены.

4. Убрать панель, сфотографировать расположение прессостата и проводов, подсоединенных к нему. По фотографии подсоединяются все элементы, кабели.
5. Отключить клеммы, провода, трубку от детали. Убирать их важно аккуратно, чтобы не повредить.
6. Установить на то же место новую запчасть. Обязательно повторяется подключение кабелей и трубки на прежние места.

7. Проверить работоспособность датчика. Для этого стирка запускается на холостом ходу.

Перед заменой датчика давления в стиральной машине можно дополнительно проверить его работоспособность. Диагностика нужна, если по признакам поломки нет уверенности, что сломалась эта деталь. К месту, где была трубка нужно подсоединить похожую по диаметру, дунуть в нее. Исправный прессостат издает щелчки, сломанный не реагирует на увеличение давления.

Самостоятельная диагностика и ремонт не всегда приводят к положительному ремонту. Неправильные действия могут вызвать более серьезные поломки. Помимо замены, на новых запчастях потребуется настройка. Производители категорически не рекомендуют настраивать прессостаты собственноручно, это может привести к перегрузкам, на которые стиральные машины не рассчитаны.

Решились на самостоятельный ремонт? Самоделкин одобряет! Все запчасти найдёте у нас, на каждую гарантия качеста и совместимости.

Смотреть все датчики уровня »

что это такое? Датчик прибора вышел из строя

Прессостат есть как стиральной, так и в посудомоечной машине, и в любых механизмах, которые автоматически набирают воду. Как проверить прессостат, и перенастроить прибор в случае его выхода из строя?

В процессе эксплуатации бытовой техники большая ее часть отказывается работать не из-за глобальных поломок механизмов, а из-за выхода из строя определенных мелких датчиков, работа которых направлена на автоматизацию выполняемых действий. Одним из таких устройств, которое применяется практически в каждой стиральной и посудомойной машине, является прессостат. Узнав о его назначении, принципе работы, причинах выхода из строя, а также то, как правильно заменить и настроить этот датчик, вы сможете самостоятельно диагностировать неисправность в стиральной или посудомоечной машинах, и не тратить деньги на покупку ненужных запчастей и услуг мастера.

Для чего нужен прессостат?

Как и в стиральной машинке, так и в посудомойке прессостат выполняет одну функцию — осуществляет контроль над количеством воды, поступающей в бак системы прибора. Иными словами, благодаря этому механизму, а точнее — поступающему от него электрическому сигналу, автоматика производит забор воды до ее необходимого уровня в зависимости от заданной программы.

Таким образом, выход из строя датчика уровня воды (второе название прессостата) делает невозможным дальнейшую эксплуатацию стиральной и посудомоечной машин, так как они не смогут управлять забором и сливом воды для стирки белья или мытья посуды.

Принцип работы прибора

Чтобы лучше понять, что такое прессостат и принцип работы этого прибора, необходимо разобраться в том, как он выглядит и из каких частей собирается.

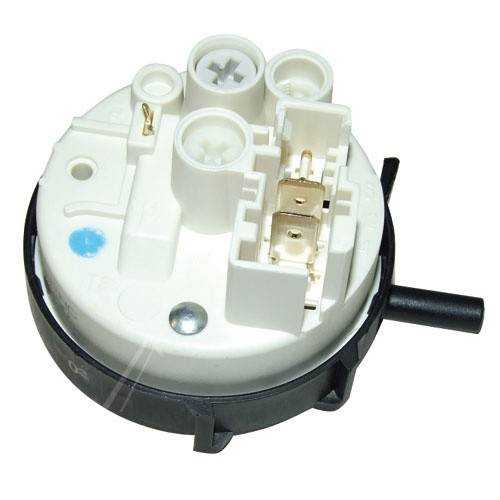

Он состоит из металлической камеры и подсоединенного к ней пластикового шланга, а также реле и электрических проводов. Обычно этот датчик находится в верхней части внутри стиральной машины любой марки, будь то Индезит, Аристон или любая другая фирма. Где точно расположена эта деталь, лучше посмотреть на схеме. Конец пластиковой трубки опускается вниз на самое дно бака, оставляя небольшой зазор, чтобы вода могла свободно поступать внутрь.

Принцип работы прессостата таков: когда жидкость во время стирки набирается в бак стиральной машины, она попадает в шланг, соединенный с воздушной камерой, тем самым увеличивая давление. Растущее давление создает силу, воздействующую на гибкую мембрану реле, связанную со штоком, движение которого замыкает электрические контакты, что создает электрический импульс, подающийся в аппарат управления.

После этого, на основании полученного сигнала и заданных программ, принимается дальнейшее решение о включении соответствующих агрегатов — водяного насоса, двигателя барабана, нагревающего элемента и прочих.

В обратном случае, когда уровень воды падает во время отжима, в трубке создается пониженное давление, что выгибает мембрану в обратную сторону, приводя к разрыву электрической цепи и, как следствие, исчезновению электрического сигнала.

Признаки, говорящие о неисправности прибора

Чтобы точно диагностировать неисправность этого датчика, следует разобраться с основными симптомами, говорящими о том, что он вышел из строя.

Как проверить прессостат, и какие признаки поломки детали существуют:

• Автоматика стиральной либо посудомоечной машины неадекватно выполняет действия, зависящие от присутствия жидкости в системе. Например, при пустом баке включается нагревательный элемент либо работает двигатель привода барабана в режиме стирки;
• Не работает насос, что приводит к переливу воды либо наоборот — практически не набирая бак, дает команду на выполнение рабочих операций;
• В стиральной или посудомоечной машине, когда начинается режим «полоскание», происходит беспорядочный набор и слив жидкости;
• Во время стирки не запускается отжим либо не работают режимы мойки посуды.

Среди основных причин выхода из строя датчика уровня воды в стиральной машине следует выделить:

• Механический износ гибкой мембраны реле, в результате чего она теряет свои изначальные свойства и не может сдвинуть шток с места;
• Попадание влаги на контакты проводов, что приводит к их окислению и, как следствие, потере тока в цепи;
• Прокол трубки либо ее отсоединение от основного элемента реле, что приводит к потере давления в системе;
• Засорение трубки мусором, что также препятствует адекватной работе мембраны.

Порядок замены прессостата

Перед тем как менять прессостат посудомоечной или стиральной машины, необходимо проверить технику и убедиться в том, что он действительно не работает. Проверить, работает ли прессостат, и какая конкретно деталь вышла из строя, можно в несколько этапов:

• Полностью отсоедините машину от коммуникаций, отключив подачу воды, слив и электричество;
• Установите стиральную машину или посудомойку на влаговпитываюшее покрытие (для остатков жидкости) таким образом, чтобы получить доступ к баку с водой;
• Далее, снимите наружную крышку и по внешним признакам найдите бак для воды и датчик давления воды с трубкой;
• Далее нужно осторожно открепить трубку и проверить ее на наличие засоров, после чего подуйте в нее, прислушиваясь к самому датчику. В случае исправности прибора после подачи воздуха внутрь должен быть слышен характерный щелчок мембраны (возможно с небольшой задержкой в 1-2 секунды). Если на шланге обнаружены проколы либо он засорен, можно заменить шланг без замены основного элемента;
• Проверка электрической цепи производится с помощью Омметра, который должен показывать постепенное уменьшение сопротивления на контактах, выходящих из корпуса прессостата;
• Если щелчка не слышно или сопротивление остается неизменным, то это значит, что прибор вышел из строя и его необходимо заменить.

Весь процесс замены заключается в аккуратном отвинчивании крепежных болтов и демонтаже неисправного прибора, на место которого устанавливается новый. При этом желательно использовать подходящий для этого инструмент — специальные крестовые отвертки и плоскогубцы, а также приобретать именно ту модель датчика, которая была установлена на вашей технике. В противном случае нельзя будет гарантировать адекватную работу всей системы, что может привести к выходу из строя ее остальных элементов.

Настройка датчика

Настройка и регулировка сложных датчиков уровня воды, где используется несколько положений штока для каждого из отдельных режимов работы машины, как правило, производится на заводе и не нуждается в корректировке. Однако в более простых конструкциях стиральных машин отрегулировать прессостат можно самостоятельно с помощью вращения двух регулировочных винтов, один из которых отвечает за соединение цепи (находится по центру), а второй, смещенный в строну, за ее разрыв. Еще одним вариантом может быть прессостат не с двумя, а с несколькими регулировочными винтами для каждого уровня жидкости. В этом случае проводить их настройку следует только после того, как вы полностью разберетесь в соответствии режимов и регулировочных винтов.

Таким образом, зная количество необходимой воды для каждого из условий работы, можно произвести точную настройку датчика уровня воды стиральной машины самостоятельно. Если же вы сомневаетесь в собственных способностях и не уверены в правильной регулировке прессостата стиральной машины, то во избежание поломки дорогостоящей техники, лучше доверить это работу профессионалам.

Проверка реле давления стиральной машины

У вас есть неудачный опыт, когда вы загружаете стиральную машину и нажимаете кнопку запуска только для того, чтобы стиральная машина начала переливаться во время цикла заполнения? Возможно, стиральная машина работает нормально, но неожиданно перестает работать непосредственно перед циклом полоскания? Или, может быть, прибор вообще не запускается? Все три проблемы могут быть вызваны одним и тем же: неисправным реле давления.

Ремонтная клиника предлагает решение для выявления сломанного реле давления, чтобы вы могли снова заставить свою стиральную машину работать эффективно. Начнем с того, как правильно работающее реле давления используется во время работы стиральной машины:

Как работает реле давления стиральной машины

Проще говоря, реле давления стиральной машины — это механический компонент, который контролирует, сколько воды попадет в бак для стирки. цикла на многих моделях стиральных машин.

Реле давления отключит подачу напряжения на клапан подачи воды

После того, как устройство управления или таймер стиральной машины настроено на выбранный цикл стирки и нажата кнопка запуска, устройство управления подает напряжение на впускной клапан машины, который открывается и позволяет воде заполнить бак. Реле давления имеет трубку, которая соединяется со стенкой или дном бака. По мере того, как ванна наполняется водой, давление воздуха в трубе увеличивается. Когда бак заполнен достаточным количеством воды (от 8 до 18 галлонов в типичной стиральной машине с вертикальной загрузкой; от 2 до 5 галлонов в типичной стиральной машине с фронтальной загрузкой), давление в трубке заставляет реле давления отключать напряжение. к впускному клапану, закрыв его и перекрыв поток воды. Затем напряжение направляется на приводной двигатель стиральной машины или узел ротор/статор, чтобы запустить цикл стирки и перемешивания.

Реле давления также используется во время цикла полоскания.

После цикла стирки и перемешивания вода из бака будет слита, и в бак будет поступать свежая вода для цикла полоскания. Реле давления снова позволит подать напряжение на впускной клапан воды после того, как вода будет слита из бака, чтобы впустить соответствующее количество свежей воды. реле давления, чтобы снова отключить напряжение на впускном клапане и позволить этому напряжению быть направленным на приводной двигатель или узел ротора/статора для запуска циклов полоскания и отжима.

Как реле давления стиральной машины может выйти из строя

Циклы заполнения и полоскания зависят от правильной работы реле давления и подключенной трубки подачи воздуха. Если переключатель закоротил или в трубке подачи воздуха есть отверстие, в ванну может попасть слишком много воды, что приведет к ее переполнению.

Если трубка подачи воздуха забита или реле давления неисправно и не имеет электрической цепи, стиральная машина может вообще не наполняться или запускаться. Переодически неисправный переключатель, который не может определить, что вода сливается из бака, может привести к остановке стиральной машины в середине цикла.

Как проверить реле давления омывателя

Чтобы определить, является ли неисправное реле давления причиной проблемы с вашей омывателем, можно выполнить четыре шага для проверки и проверки компонента:

1. Снимите реле давления и воздух напорная трубка от стиральной машины
   . Для получения надлежащих результатов проверки необходимо снять со стиральной машины реле давления и прикрепленную к нему трубку нагнетания воздуха. Прежде чем приступить к разборке, обязательно отсоедините шнур питания устройства или отключите питание устройства. На стиральных машинах с фронтальной загрузкой датчик давления обычно расположен непосредственно под верхней панелью, часто прикрепленной к раме. На стиральных машинах с вертикальной загрузкой переключатель может быть прикреплен к внутренней части задней панели стиральной машины под основной крышкой или за панелью управления. Вам нужно будет отсоединить провода от клемм переключателя и отсоединить переключатель от панели или рамы, чтобы удалить его. Большинство реле давления можно просто повернуть, чтобы освободить деталь. Трубка давления воздуха должна быть отсоединена от порта воздушной камеры на боковой или нижней части внешнего бака, чтобы снять все реле давления и трубку в сборе.
2. Осмотрите трубку давления воздуха – Перед проверкой самого реле давления следует осмотреть трубку давления воздуха. Есть ли в трубке какие-либо препятствия? Есть ли в нем трещины или дыры? Если это так, это, вероятно, причина проблемы. Часто вы можете просто заменить старую трубку на новую, чтобы решить проблему. Независимо от того, находится ли старая трубка в хорошем состоянии или вы устанавливаете новую трубку, просто убедитесь, что компонент плотно прилегает к порту реле давления.
3. Определите клеммы реле давления — Реле давления омывателя обычно имеют три клеммы: общую клемму, нормально замкнутую клемму и нормально разомкнутую клемму. Нормально-замкнутая клемма подает питание на впускной клапан воды, а нормально-открытая клемма подает питание на приводной двигатель или узел ротор/статор. Вам нужно будет обратиться к электрической схеме стиральной машины, чтобы определить каждую клемму для проверки компонента.
4. Используйте мультиметр для проверки клемм реле давления — Вы можете использовать стандартный мультиметр или омметр для проверки реле давления на наличие соответствующих изменений в электрической цепи. Начните с поворота диска выбора диапазона до минимального значения сопротивления в омах. Соедините черный провод счетчика с общей клеммой реле давления, а красный провод счетчика с нормально замкнутой клеммой. На дисплее мультиметра должно отображаться сопротивление, близкое к «0» Ом, что означает, что переключатель имеет непрерывность.

Подсоединив провода к одним и тем же клеммам, поднесите конец трубки сжатого воздуха к губам и подуйте в него. Вы должны услышать щелчок, а на дисплее счетчика должно быть указано, что общая и нормально замкнутая клеммы больше не имеют электрической целостности.

Затем переместите красный провод к нормально разомкнутой клемме, оставив черный провод на общей клемме. Дисплей измерителя должен показывать отсутствие непрерывности до тех пор, пока вы не дунете в трубку давления воздуха, что должно привести к установлению электрической непрерывности между общими и нормально открытыми клеммами. Если клеммы реле давления дадут отрицательный результат на непрерывность на протяжении всего теста или положительный, когда они не должны, вы будете знать, что реле давления неисправно и его необходимо заменить.

Ресурсы для ремонта от вашего партнера по ремонту

Как ваш партнер по ремонту, Repair Clinic располагает ресурсами, необходимыми для успешного ремонта вашей стиральной машины. Просто введите полный номер модели прибора в строку поиска «Видео и статьи» на веб-сайте Repair Clinic, чтобы найти руководства, схемы и пошаговые видеоролики по конкретным моделям, например, этот, показывающий, как заменить датчик давления на Стиральная машина Electrolux с фронтальной загрузкой (модель EFLS627UTT) или эта, показывающая, как заменить трубку подачи воздуха на стиральную машину Whirlpool с вертикальной загрузкой (модель WTW4815EW0).

Если вам нужно установить новое реле давления, трубку давления воздуха или любой другой компонент омывателя, лучше всего приобрести запасную часть от оригинального производителя, а не универсальную деталь, не произведенную OEM. В то время как оригинальные детали специально предназначены для работы с моделью, для которой они созданы, стандартные детали могут быть не полностью совместимы с устройством или могут быть изготовлены из материалов низкого качества, которые могут быстрее изнашиваться. Ремонтная клиника — это место, где можно найти оригинальные запасные части производителя, которые подходят для самых популярных моделей стиральных машин с вертикальной и фронтальной загрузкой, в том числе произведенных Whirlpool, LG, Samsung, Maytag, GE, Kenmore, Bosch и Frigidaire. Ввод полного номера модели устройства в строку поиска Repair Clinic «Поиск запчастей в Интернете и получение ответов» приведет к отображению полного списка совместимых OEM-запчастей, относящихся к этой модели. Затем вы можете использовать фильтры «Категория детали» и «Название детали», чтобы сузить этот список и найти именно ту деталь, которая вам нужна для ремонта вашей стиральной машины.

МАГАЗИН ЗАПЧАСТЕЙ ДЛЯ СТИРАЛЬНЫХ МАШИН

Реле давления Vs. Реле потока

Опубликовано Системы очистки Алкота на 13 августа 2020 г., 16:30:00



Компания Alkota составила обширный список вопросов, которые мы часто получаем, и решила поделиться ими в статье. Одним из таких вопросов является разница между реле давления и реле потока. Итак, сегодня на блоге мы обсуждаем как раз это дело.



Вся продукция Alkota производится в США, где мы уделяем особое внимание долговечности оборудования, отличному обслуживанию клиентов и замечательным дистрибьюторам с полезными знаниями, которые помогут вам выбрать следующую машину. Если вы ищете новую машину, посетите нашу страницу дистрибьютора, чтобы найти ее в вашем регионе.





В чем разница?



Реле давления активируются при достижении определенного давления: от 500 до 700 фунтов на квадратный дюйм. Когда давление достигает этого порога, переключатель используется для включения горелки для горячей воды. Эти выключатели являются наиболее надежным решением для моек высокого давления с горячей водой с приводом от двигателя. Эти переключатели отлично подходят для тяжелых условий эксплуатации.



Реле расхода активируются при распознавании расхода воды. Давление обычно легче, ниже 500 фунтов на квадратный дюйм. Около 1-2 галлонов воды проходит до срабатывания переключателя. Эти переключатели отлично подходят для приложений с низким давлением горячей воды.



Оба этих переключателя могут использоваться как часть водогрейной машины с газовым двигателем. Выбор между ними — это понимание того, что вам нужно для приложения.



Устранение общих неисправностей



Переключатели имеют свои проблемы и могут выйти из строя, когда переключатель не активируется, записывающее устройство не будет работать. Однако это не всегда переключатель, но у нас есть ответ для диагностики, если это так.



Проблемы с горелкой?



Возможно, ваш коммутатор не активируется. Либо вы не достигаете достаточного давления (переключатель давления), либо через него проходит недостаточно воды (переключатель потока). Эти переключатели являются лишь частью системы мойки высокого давления.



Если вы не можете решить, что лучше для вас, или решить проблему. Свяжитесь с местным дилером здесь. Страница дистрибьютора



Третий переключатель



Вакуумный переключатель — еще один вариант, но для него требуется поплавковый резервуар.
