Как работает сушильная машина: Все, что вы хотели знать о сушильных машинах

Как работает автоматическая сушильная машина | Стиральные и сушильные машины | Блог

Автоматическая сушильная машина с легкостью может сэкономить уйму времени, заменить десятки метров бельевой веревки и освободить несколько квадратных метров, избавив домочадцев от необходимости «уживаться» с переносной сушилкой для белья. Как агрегату удается быстро избавиться от влаги в вещах? В этом материале разбираемся, как устроена и как работает сушильная машина.

Физические основы сушки белья

Ни для кого не секрет, что для испарения влаги из вещей нужны всего две составляющие: движение воздуха (сквозняк) и температура. Дуновение ветра отводит насыщенный влагой воздух от поверхности сохнущих вещей, а температура повышает способность воздуха насыщаться влагой.

Из школьного курса физики известно: чем выше температура, тем большее количество влаги воздух способен удержать в единице своего объема.

Количество воды, содержащейся в 1 м³ воздуха, называется абсолютной влажностью.

К примеру, в одном кубическом метре воздуха при температуре 20 °С предельно возможное количество воды составляет 17,3 г, а в том же объеме, нагретом до 50 °С, количество воды составит уже 83,2 г. Для ускорения процесса сушки воздух должен быть теплым, поскольку горячий воздух способен удержать в себе большее количество водяного пара. Именно по этой причине летом белье высыхает значительно быстрее, нежели зимой.

Абсолютная влажность — важное определение, необходимое для понимания принципа работы сушильной машины. Здесь нужно четко понимать: чем выше температура воздуха в сушильном барабане, тем быстрее происходит процесс сушки вещей.

Правда, температура воздуха должна находиться в разумных пределах, безопасных для тканей. Как правило, при сушке вещей из хлопка, пограничные значения температуры редко превышают 60-70 °С, для деликатных тканей типа шерсти или шелка — 30-40 °С.

Для эффективного процесса сушки насыщенный влагой воздух должен постоянно отводиться от поверхности тканей, уступая место более сухому. В натуральных условиях это происходит самопроизвольно, за счет естественного движения воздушных масс. В сушильных автоматах эту задачу решает установленный в системе вентилятор, обеспечивающий принудительную циркуляцию воздуха внутри машины.

Принцип действия сушильной машины

Понимая базовые принципы сушки, несложно догадаться, что внутри сушильного автомата обязательно должны присутствовать два элемента: нагреватель воздуха и вентилятор, обеспечивающий его циркуляцию.

По способу сушки автоматические машины делятся на два типа:

• Вентиляционные — насыщенный влагой воздух удаляется сразу же в вентиляцию, и более не используется в дальнейшей сушке вещей.
• Конденсационные — из влажного воздуха постоянно извлекается вода, а осушенный воздух повторно используется для насыщения новой порцией водяного пара.

Это два совершенно разных подхода к сушке вещей. Конструкция вентиляционных агрегатов более проста, но использовать их в жилых помещениях труднее, поскольку установка такой модели требует обязательного подключения к вентиляционным каналам для отвода влажного воздуха за пределы помещения.

Модели, в которых используется конденсационный метод сушки, лишены этого недостатка, но в них, в обязательном порядке должен присутствовать конденсационный узел, в котором происходит осушение воздуха.

Принцип сушки заключается в следующем. Нагретый до нужной температуры (определяется типом ткани и выбранной программой) воздух взаимодействует с находящимся в сушильном барабане бельем. Воздух насыщается влагой и, пройдя сквозь фильтрующий элемент, удаляется за пределы машины (вентиляционные модели), либо направляется к конденсационному узлу, где осушается и вновь нагнетается в барабан за новой порцией влаги. То есть принцип сушки в машине мало чем отличается от естественного высушивания белья, только помимо солнышка и ветерка в ней используются элементы, ускоряющие процесс в разы.

Устройство сушильной машины

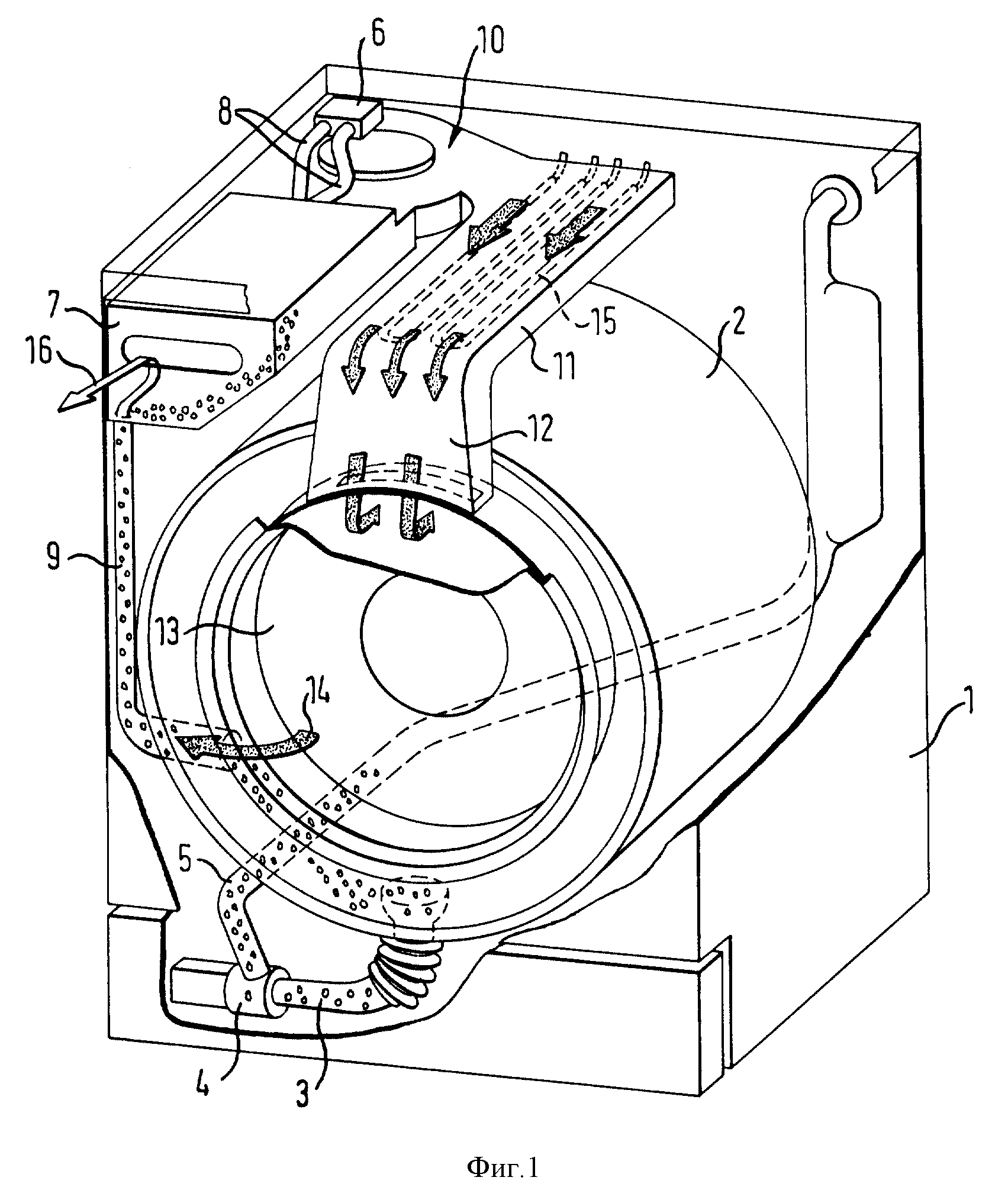

Типовая схема устройства сушильной машины приведена на рисунке:

Основным элементом, взаимодействующим с бельем, является сушильный барабан. Это довольно крупный металлический цилиндр, в который можно загрузить до девяти килограмм влажных вещей. В отличие от барабана стиральной машины, узел сушилки не имеет отверстий на боковых стенках, поскольку их наличие нарушит циркуляцию воздуха внутри аппарата и значительно ухудшит условия сушки белья.

Вращение барабана обеспечивается небольшим электродвигателем, посредством ременной передачи. В отличие от стиральной машины, у автоматической сушки скорость вращения барабана не играет определяющей роли и, как правило, составляет порядка 100 об/мин. Такой частоты вращения вполне достаточно для перемешивания загруженных в барабан вещей и лучшего удаления влаги из них. К тому же, постоянное движение вещей препятствует замятию тканей и образованию в их структуре глубоких заломов. Наилучшие результаты сушки и бережного отношения к вещам достигаются в случае, когда электродвигатель имеет реверсивный режим работы и может обеспечить вращение барабана, как в прямом, так и обратном направлении.

Горячий воздух нагнетается в барабан через отверстия на его задней стенке. Подвод воздуха к барабану осуществляется по специальному воздуховоду, соединяющему нагревательный элемент и сушильный барабан.

Далее насыщенные влагой воздушные массы проходят через фильтр, улавливающий мельчайшие частички ворса и пыли. Как правило, фильтр располагается в нижней части загрузочного люка сушильной машины.

В последующем воздух, в зависимости от типа сушильной машины, либо удаляется в вентиляцию, либо направляется к конденсационному узлу.

Конденсационный узел заслуживает отдельного внимания, поскольку в зависимости от конструкции сушильной машины, его строение существенно отличается. Существует два типа сушильных машин конденсационного типа: с тепловым насосом и без него.

Устройство конденсационного узла машины без теплового насоса

Конденсационный узел агрегата без теплового насоса представляет собой воздушный теплообменник, в котором встречаются, но не смешиваются два воздушных потока: горячий влажный воздух из сушильного барабана и нагнетаемый из помещения холодный воздух. Теплообменник представляет собой кассету, состоящую из пластин, на поверхности которых образуется конденсат в результате охлаждения горячего влажного потока,  который стекает в специальную емкость.

Емкость с конденсатом необходимо опустошать после каждого цикла сушки. Это убережет машину и помещение, в котором она установлена, от появления затхлого запаха.

Недостатки сушильной машины без теплового насоса очевидны:

1. Эффективность сушки напрямую зависит от температуры окружающего воздуха. Чем он теплей, тем дольше происходит удаление влаги из тканей.
2. Воздух, служащий для охлаждения горячего потока, возвращается обратно в помещение, довольно ощутимо нагревая атмосферу в нем.
3. В системе устанавливаются как минимум два независимых вентилятора, обеспечивающих циркуляцию двух независимых друг от друга воздушных потоков. Установка большего количества вентиляторов ведет к увеличению энергопотребления аппаратом в целом.
4. В устройствах без теплового насоса всегда необходимо нагревать воздушный поток электрическим ТЭНом. Именно по этой причине агрегаты такой конструкции потребляют порядка 4-5 кВт электроэнергии за один цикл сушки.

Устройство конденсационного узла сушильной машины с тепловым насосом

В сушильных автоматах, оборудованных тепловым насосом, тот же принцип удаления влаги из белья, но вот его реализация отличается кардинально. По своей сути, тепловой насос представляет собой небольшую холодильную установку, в которой есть испаритель, служащий для охлаждения проходящего через его соты воздуха, и конденсатор, повторно его нагревающий.

Как и в обычном холодильнике, работу теплового насоса обеспечивает обычный компрессор.

Влажный воздух из сушильной камеры, проходя через испаритель, охлаждается до температуры 30 °С, теряет влагу, а затем нагревается до высокой температуры, пройдя сквозь ячейки конденсатора, после чего снова попадает в сушильную камеру, чтобы вобрать в себя очередную порцию водяного пара.

Преимущества такой конструкции очевидны:

1. Нет необходимости использовать воздушный ТЭН, что существенно снижает энергопотребление аппарата.
2. В системе достаточно одного вентилятора для обеспечения циркуляции воздушного потока. Как правило, крыльчатку вентилятора размещают на валу электродвигателя, приводящего в движение сушильный барабан.
3. Сам по себе тепловой насос довольно экономичен. Мощность компрессора, как правило, составляет всего 200-300 Вт.

Однако есть и недостатки такой конструкции:

1. Дороговизна технического решения.
2. Сложность обслуживания и ремонта, поскольку не всегда понятно, какого специалиста пригласить для проведения ремонта: мастера по ремонту холодильников или стиралок.

Отслеживание остаточной влаги в сушильной камере возложено на датчик влажности, опираясь на показания которого, управляющая электроника может скорректировать время сушки и завершить ее при достижении заданных параметров.

Наличие датчика дает пользователю еще одно преимущество. Всегда можно указать желаемую степень сушки вещей. К примеру, выбрать вариант высушивания белья для его последующей глажки (вещи будут слегка увлажненные, что обеспечит их более легкую глажку) или программу, по завершении которой вещи сразу можно сложить в шкаф. Если же аппарат не оснащен датчиком влажности, то процесс сушки производится согласно алгоритмам, заложенным в управляющей программе. Цикл сушки, выполняемый по  одной и той же программе, всегда будет занимать одно и то же время.

Вывод

Как видно, в устройстве сушильной машины нет ничего сложного. В ее конструкции не используются какие-либо «космические» технологии. Все позаимствовано у самой природы и реализовано в рамках существующих технологий. Однако автоматическая сушка вещей в разы быстрее, что в ритме современной жизни является определяющим фактором. К тому же сушилка-автомат привносит в быт еще и дополнительную степень комфорта.

Как работает сушильная машина вентиляционного типа

Стиральные машины прочно вошли в наш быт. Они сводят к минимуму усилия при стирке. Вся процедура сводится к загрузке грязного и выгрузке чистого, слегка влажного белья. Остается только его просушить. Простая операция сушки теперь тоже может осуществляться с помощью бытовых помощников. Они называются сушильные машины. Конструктивно они похожи на стиральную машину и позволяют быстро и качественно просушить выстиранное белье. Таким образом трудоемкий процесс стирки и последующей сушки выстиранного белья сегодня может быть полностью автоматизированным.

Типы сушильных машин

Процесс сушки белья основан на поглощении горячим воздухом влаги, находящейся в свежевыстиранном белье. Этот принцип лежит в основе всех сушильных машин. Сами сушильные машины делятся на три типа. Самый простой тип сушильной машины — это вентиляционный. Машины этого типа просты и имеют невысокую стоимость. Более сложным, и соответственно дорогим, является второй тип. К нему относятся конденсационные сушильные машины. Здесь отработанный горячий и влажный воздух из барабана, перед тем как попасть в помещение, охлаждается. Влага, при охлаждении, конденсируется в специальную емкость и потом удаляется. В итоге в помещении с таким типом сушильной машины практически не увеличивается влажность.

Существующий третий тип сушильных машин является наиболее сложным и дорогим. Такие машины для сушки белья используют замкнутый воздушный контур с применением теплового насоса. Нагрев воздуха в контуре происходит от сжатия воздуха насосом, а не с помощью ТЭНов (Трубчатый Электрический Нагреватель). Этот способ позволяет значительно снизить потребление электроэнергии в процессе сушки.

Вентиляционные модели

Вентиляционные модели имеют большую популярность. Они позволяют быстро сушить белье и имеют вполне привлекательные цены. При сушке белья используется простой и эффективный способ, суть которого состоит в искусственной вентиляции постиранного и помещенного в сушильный барабан влажного белья. Следует иметь в виду, что в помещении, где работает сушилка вентиляционного типа, происходит увеличение влажности.

Принцип работы

Известно, что процесс испарения влаги ускоряется при повышении температуры. Этот факт лежит в основе принципа работы вентиляционных сушильных машин. Воздух из помещения засасывается в сушильный агрегат и нагревается с помощью ТЭНов . Далее нагретый воздух прокачивается через влажное белье в барабане и отбирает у него влагу. Насыщенный влагой воздух выпускается наружу в помещение.

Преимущества

Несомненным преимуществом вентиляционных сушильных машин является их простота и невысокая, по сравнению с сушилками других типов, стоимость. Кроме того, машины этого типа характеризуются высокой надежностью, неприхотливостью и простотой обслуживания. Монтаж и установка этих агрегатов не вызывает трудностей.

Недостатки

При всех вышеперечисленных преимуществах вентиляционных сушильных машин очевидным недостатком считается тот факт, что в помещение поступает отработанный влажный воздух. Поэтому при работе сушилки сильно увеличивается влажность. Если сушильное помещение оборудовано эффективной вытяжной вентиляцией, то этот факт не имеет значения и не является недостатком. Говоря вообще, эксплуатация вентиляционной сушильной машины в небольшом по площади помещении, рекомендуется в паре с вытяжной вентиляцией.

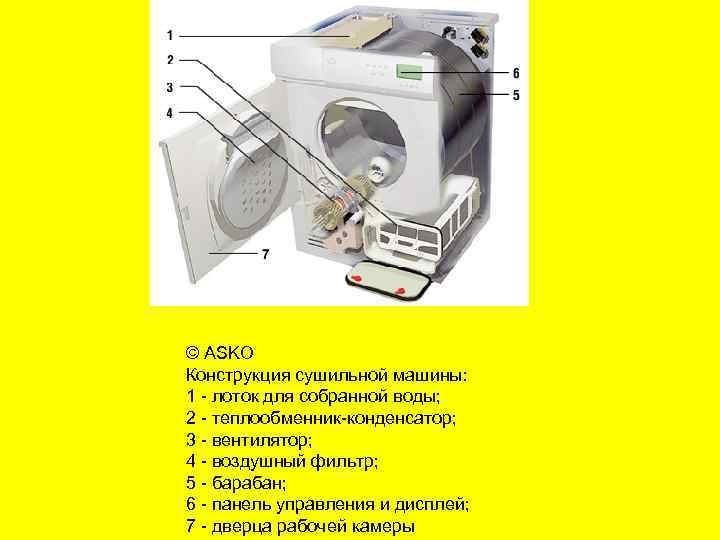

Сушильные машины ASKO

Сушильные машины известного бренда ASKO снискали заслуженную популярность, благодаря высокой надежности и прекрасным соотношением цена — качество. Компания производит все виды сушильных машин: вентиляционные, конденсационные и с тепловым насосом (Heat Pump). Изделия изготавливаются из высококачественных и экологически чистых материалов. Цветовая гамма насчитывает пять цветов: белый, нержавейка, серебристый, серый (металлик) и титан. Машины позволяют производить загрузку мокрого белья весом от 7 до 11 кг. Они имеют практически одинаковую ширину (около 60 см), а их глубина, в зависимости от емкости, находится в пределах от 58,5 до 76,9 см. Некоторые конденсационные устройства имеют возможность подключения стационарного слива конденсата в канализацию. Для этого в комплекте поставки предусмотрен специальный сливной шланг.

Управление работой устройств осуществляется с помощью сенсорных кнопок, а индикация режимов работы выводится на цветной TFT дисплей. Пользователям доступно большое (до 30) количество программ, в которые владелец может вносить изменения. Инновационная конструкция барабана Soft Drum с лопастями Butterfly обеспечивает высокое качество сушки и бережное перемешивание одежды. Сушильные машины имеют соответствующие сертификаты качества и гарантийное обслуживание.

Как сушилка сушит одежду? — Справка по продукту

1. Последнее обновление

2. Сохранить как PDF

Как работают сушилки

Сушилки предназначены для удаления влаги с одежды, обычно после стирки в стиральной машине. Хотя одежда сохнет сама по себе, сушка одежды в сушилке дает много преимуществ. Сушка одежды в сушилке дает ощущение «более мягкости», чем при естественной сушке. Это также помогает удалить ворс, который может образоваться при трении белья.

Существует три (3) требования для эффективной сушки одежды в сушилке:

1. Нагрев
2. Акробатика
3. Воздушный поток

Нагрев:

Традиционные сушилки используют источник тепла для повышения температуры воздуха и сокращения времени сушки одежды. В сушилках в качестве источника тепла используется электрический нагревательный элемент или газовая горелка. Осушитель всасывает воздух комнатной температуры и нагревает его с помощью элемента или горелки. Тепло ускоряет процесс сушки, позволяя сушить одежду намного быстрее, чем сушка на воздухе.

Кувыркание (движение):

Кувыркание — это результат того, что двигатель приводит в движение барабан сушилки, позволяя одежде двигаться. Это позволяет нагретому воздуху циркулировать среди одежды. Внутри сушилки есть «перегородки», которые позволяют больше двигаться. Перегородки — это детали, которые выступают внутри барабана сушилки (см. рисунок ниже). Важно не перегружать сушилку, так как это не позволит воздуху циркулировать между предметами одежды, что приведет к увеличению времени сушки.

Поток воздуха:

Поток воздуха может быть самым важным из трех требований для сушки одежды. Когда мокрая одежда падает в сушильный барабан, мокрая одежда и горячий воздух выделяют влажность (пар). Чтобы одежда высохла, эта влага должна иметь выход. Традиционные сушилки должны каким-то образом вентилироваться, чтобы влага могла уйти. Вентиляция должна быть выведена за пределы дома. Вентиляция должна быть металлической, а не пластиковой или алюминиевой фольгой. Вентиляционные отверстия из пластика и алюминиевой фольги могут задерживать ворсинки, легко разрушаться и представлять опасность возгорания.

Вентиляция также имеет требования к длине и, в зависимости от места установки, может потребовать поворота вентиляционных труб. Лучшая вентиляция — это кратчайший и прямой путь наружу. В конце вентиляционного отверстия снаружи дома находится вытяжной колпак или крышка крыши, в зависимости от того, куда выходит вентиляционное отверстие. Вентиляционный материал и вытяжной колпак должны быть очищены от ворса и мусора, такого как ветки деревьев, кусты, птичьи гнезда и гнезда грызунов. Требования к вентиляции см. в инструкциях по установке.

При движении стиральной машины образуется много ворса, который помогает удалить технология сушки. Поток воздуха в сушилке проходит через фильтр, а затем выбрасывается наружу. Этот фильтр собирает большое количество ворса с одежды. Важно, чтобы этот экран для ворса очищался до и/или после каждого использования сушилки, так как накопление ворса блокирует путь потока воздуха наружу. Скопление ворсинок также может происходить в вентиляционном отверстии наружу, поэтому важно чистить вентиляционное отверстие на задней стороне сушильной машины примерно каждые 6 месяцев до 1 года. Если полная длина вентиляционного отверстия недоступна для самостоятельной очистки, вам, возможно, придется нанять профессиональную услугу по очистке вентиляционного отверстия. Ворс является горючим и может быть опасным, если его тщательно не удалить из вентиляционного отверстия.

Очистка вентиляционных отверстий обеспечивает полный поток воздуха, что, в свою очередь, повышает эффективность работы сушильной машины. Одежда будет сохнуть быстрее, что сэкономит ваше время и деньги на счетах за электроэнергию.

Если вы хотите загрузить или просмотреть литературу по вашему прибору, посетите нашу страницу «Руководства и литература».









1. Наверх

• Была ли эта статья полезной?

1. Тип изделия

   Тема

   Торговая марка

   Несколько марок

   Медиа

   Артикул

   Тема

   Поддержка продукта

   Визуальный контент

   Только изображение

2. Теги

   1. Традиционные сушилки

Наука о сушке одежды

Стиральные машины прекрасно смывают пот и грязь с нашей одежды каждый день, но у них есть один небольшой недостаток: они возвращают вам вашу одежду чистой, но мокрой насквозь! Прежде чем вы сможете снова надеть футболку и джинсы, вам нужно избавиться от огромного количества воды, высушив одежду. Если вы немного разберетесь в науке о сушке одежды, вы обнаружите, что можете стирать белье намного быстрее и экономичнее. Итак, что именно нужно для превращения мокрой одежды в сухую? Одним словом, испарение: превращение жидкой воды в вашей одежде в пар (газ) — и затем избавление от нее.

Наилучшие условия сушки включают тепло, движение воздуха и низкую влажность. Сушильные машины (также называемые «сушилками») сочетают в себе все три, чтобы быстро и эффективно сушить одежду внутри большого вращающегося металлического барабана. Основная идея состоит в том, чтобы подавать горячий сухой воздух в одну сторону барабана, когда он переворачивает одежду, и одновременно извлекать влажный влажный пар из другой части барабана. Шаг за шагом, вот как это работает.

1. Сердцем машины является большой металлический барабан с лопастями по внутреннему краю. В больших машинах (например, в прачечных самообслуживания) барабан всегда вращается в одном направлении. В небольших домашних машинах барабан вращается в одну сторону в течение ~ 30 секунд, а затем останавливается; затем поворачивается в другую сторону, чтобы одежда не сбивалась в комки.
2. Холодный воздух поступает в машину через воздухозаборник. Часто это в передней части машины, чтобы она не пачкалась и не пылилась (как и сзади).
3. Вентилятор всасывает воздух и направляет его к нагревательному элементу. Он приводится в действие электродвигателем.
4. Когда холодный воздух проходит через нагревательный элемент, он нагревается и превращается в горячий сухой воздух. Термостат периодически включает и выключает нагревательный элемент, чтобы предотвратить перегрев машины или приготовление одежды. Когда вы выбираете настройку низкой или высокой температуры на сушилке, вы фактически изменяете настройку термостата. (Знаете ли вы, что в вашей сушилке есть настоящий термостат??)
5. Теплый воздух от нагревательного элемента поступает в барабан, как правило, через большие отверстия сзади.
6. Барабан медленно вращается резиновым ремнем (или подобным материалом), соединенным с электродвигателем. Часто один электродвигатель приводит в движение и барабан, и вентилятор.
7. Когда барабан вращается, лопасти поднимают и переворачивают мокрую одежду, пока она не достигнет верхней части барабана. Затем гравитация заставляет их падать обратно в горячий сухой воздух. Сушильные машины работают наиболее эффективно, когда белье проходит через горячий воздух таким образом. Если вы перегружаете их, белье просто скапливается и скатывается в большой шар, а не кувыркается, и сохнет гораздо дольше.
8. Воздух, выходящий из сушилки, проходит через ворсовый фильтр, который улавливает пыль и ворсинки. В некоторых сушилках есть второй вытяжной вентилятор, помогающий вытягивать влажный воздух. Во избежание возгорания необходимо регулярно очищать ворсовый фильтр в сушилке (в идеале — каждый раз, когда вы его используете). (Наше 8065-е напоминание вам об этом… *подмигивает*)
9. Отработанный воздух проходит вверх по вентиляционному шлангу, который обычно монтируется стационарно в потолке. В некоторых сушилках (и в большинстве комбинированных стирально-сушильных машин) влажный отработанный воздух проходит через теплообменник и конденсатор, поэтому вода охлаждается и сливается, а содержащееся в ней тепло улавливается и повторно используется, что делает весь процесс более эффективным.
