Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках).

При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от чувствительности терморегулятора.

По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).

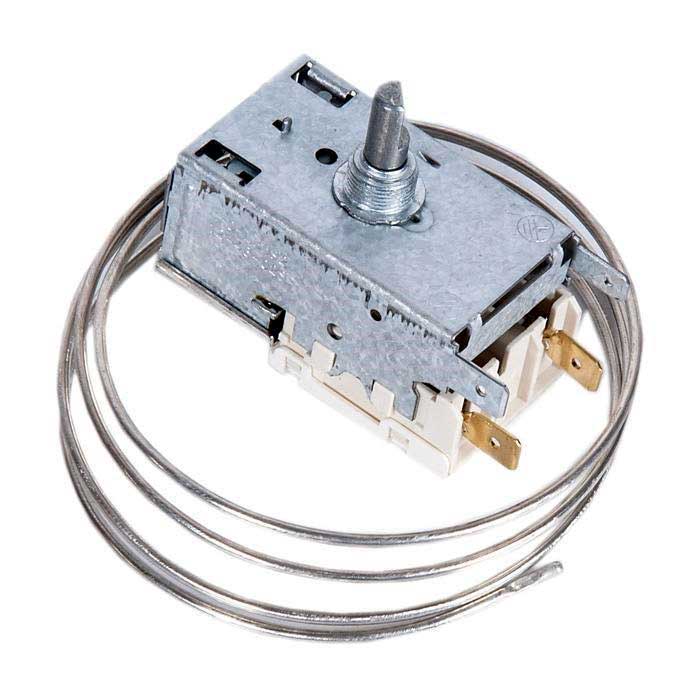

Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой, в электрическую цепь холодильника. На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой. Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.

Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.

Работа терморегулятора.

При понижении температуры трубки понизится давление насыщенных паров в термосистеме. Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.

Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно, при более низкой температуре.

Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины. Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.

Основные элементы терморегулятора.

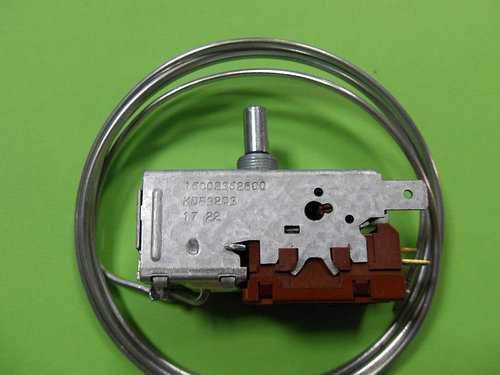

В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.

Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и, соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).

Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт (валик) вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.

Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.

Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки, внутренним диаметром.

Узел настройки дифференциала служит для регулирования величины дифференциала. Дифференциалом терморегулятора называют разность между температурой размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше величина дифференциала прибора, тем более в узких пределах будет поддерживаться заданная температура. В терморегуляторах бытовых холодильников этот узел используют только для заводской установки прибора. Во многих конструкциях он отсутствует.

Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.

Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.

ТАМ 133

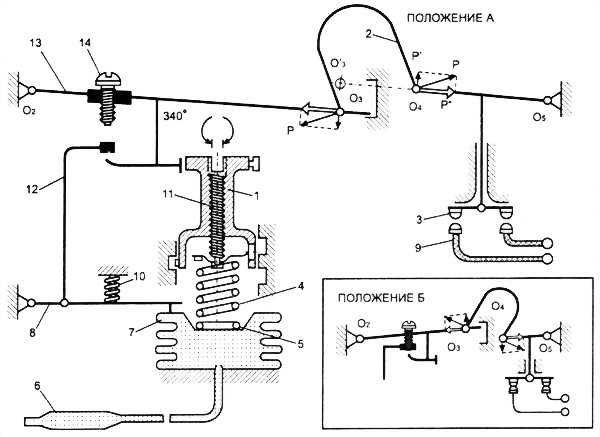

1 – термочувствительная система ; 2, 7 – рычаги, 3-корпус, 4,5 – пружины, 5-ползун, 6- гайка, 7,10,14- винт настройки, 8-колодка, 9-дополнительные контакты, 11- основные контакты, 12 рычаг, 13-пружина, 16-ось, 17-рычаг

Терморегуляторы

К59	ТАМ 125	ТАМ 112-1М	К57	ТАМ 113	ID974
ТАМ 133-1М	ТАМ 145-2М	К50 L3392		UT72	ID961

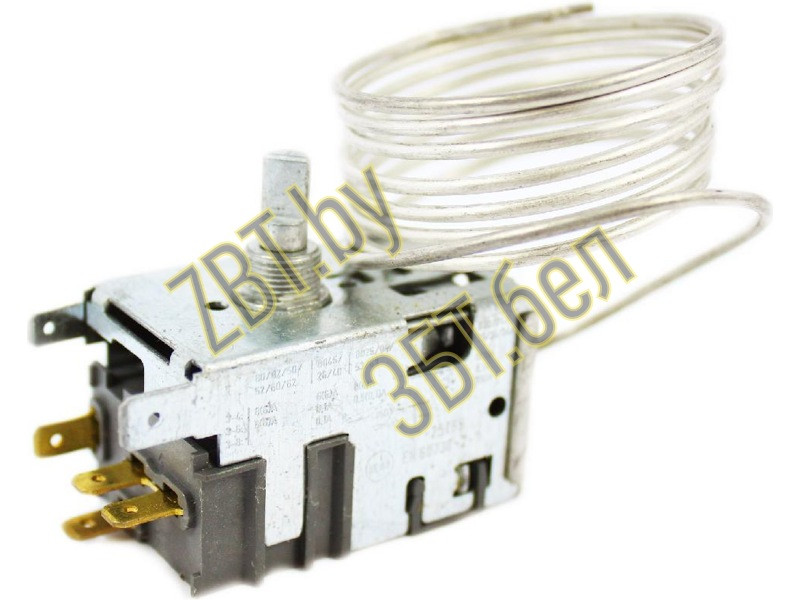

Danfoss 07786496					PJ32C00
					МБУ-М

Замена терморегулятор холодильника –
одна из услуг, которые по приемлемой цене оказывает компания Доктор холод заказчикам в Тольятти.

При оформлении заказа гарантированы:

Выполнение работы квалифицированным специалистом
Использование оригинальных запчастей
Выезд на место в удобное для заказчика время
Вызов мастера по ремонту холодильников в Тольятти и диагностика бесплатно
Ремонт холодильников в районах Тольятти : Автозаводский, Центральный, Комсомольский
Гарантия на терморегулятор до 12 месяцев
Срочная замена терморегулятора холодильника в день звонка
Недорогой ремонт холодильников по приемлемой цене
Бесплатная консультация по телефону
Удобный график работы, ремонт холодильников без праздников и выходных
Мобильная мастерская по ремонту холодильников
Замена терморегулятора холодильника на дому
Профессиональное оборудование для ремонта холодильника
Все виды работ по линейному ремонту холодильников

МЕТОДЫ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ В ХОЛОДИЛЬНИКЕ
Применяются прямой и косвенный методы регулирования температуры в камере холодильника. Прямой метод заключается в поддержании постоянной температуры воздуха, датчик регулятора температуры размещается в охлаждаемой камере и измеряет температуру воздуха. Косвенный — в поддержании постоянной температуры

1 2 3 4 5 6 7 8 9 10

«Холодильники от А до Я» С.Л. Корякин-Черняк «Холодильная техника и технологии» О.А. Цурканов, А.Г. Крысин

как работает + как починить

Сложно представить свою жизнь без бытовой техники. Есть приборы, без которых мы смогли бы обойтись, а есть такие, без которых обустройство жилого пространства вполне обоснованно считается неполноценным. Одним из таких жизненно необходимых предметов является холодильник. Согласны?

Выполненный своими руками ремонт бытовой техники — хорошее подспорье для семейного бюджета. При желании можно освоить многие ремонтные операции. Например, заменить терморегулятор для холодильника не так уж трудно. Стоит только разобраться в особенностях конструкции и принципах действия прибора.

Мы расскажем о том, как обнаружить неисправность термостата. В предложенной нами статье подробно описано, как производится его замена во время ремонта холодильника марки Stinol. Информацию сопровождает тематическая подборка фото- и видеоматериалов с советами экспертов.

Содержание статьи:

Конструкционные особенности и принцип работы
Способы обнаружить проблему
- Вариант #1 — проверить функционирование техники
- Вариант #2 — диагностика с помощью термометра
- Вариант #3 — визуальный осмотр камеры холодильника
Правила демонтажа термореле
Замена на примере холодильника Стинол
Выводы и полезное видео по теме

Конструкционные особенности и принцип работы

Терморегулятор или термостат — это один из основных элементов, без которого невозможна нормальная работа холодильника. Он фиксирует показания датчиков температуры в холодильной и морозильной камере и подает сигнал на пусковое реле компрессора.

В соответствии с этими сигналами компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает заданного уровня. Технически терморегулятор представляет собой реле, на одном конце которого имеется герметичная трубочка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и соединение которых подает сигнал на компрессор. Конец трубочки с фреоном, ее еще называют капиллярной трубкой, фиксируется на испаритель.

Хладагент, помещенный внутри, чутко реагирует на нагрев и охлаждение. Когда температура снижается или повышается, внутри трубки изменяется уровень давления, в результате чего соединяются или размыкаются контакты реле.

Движением контактов управляет небольшая пружинка. Она используется для установки уровня температуры, которая должна быть внутри холодильной камеры. К пружинке присоединена ручка регулировки температуры. При повороте этой ручки изменяется степень натяжения пружинки.

В результате для смыкания и размыкания контактов нужно приложить большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором контакты срабатывают.

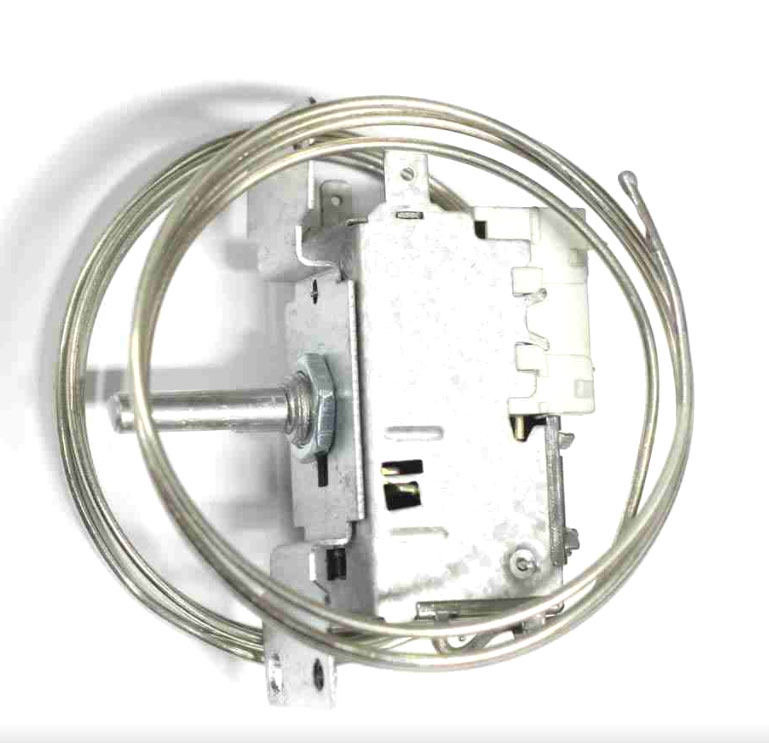

Терморегулятор — это небольшое устройство, которое снабжено герметичной трубкой с датчиком, заполненным хладагентом. На основании изменений температуры испарителя реле включает или отключает компрессор

Так регулируется степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается на основании фактических показателей, которые фиксирует капиллярная трубка.

Но в подобных моделях используется электронный модуль управления, способный одновременно управлять данными с нескольких датчиков. Такой терморегулятор починить или заменить в домашних условиях возможно не всегда. Для обращения со сложной электроникой нужны знания и особое оборудование.

Обычно терморегулятор устанавливают внутри или снаружи холодильной камеры. Перед началом ремонта не помешает изучить и техпаспорт прибора. Там может быть много полезной информации по устройству конкретной модели терморегулятора, а также о месте его расположения.

Обычно термореле находится рядом с ручкой для установки температурного режима. Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.

Ручка регулировки расположена прямо на нем. Для извлечения термореле нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

У более современных моделей термореле размещают вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами

Но искать терморегулятор нужно так же возле ручки управления, обычно под корпусом холодильника где-то вверху. Ручку точно так же снимают, отвинчивают крепеж и находят искомое за защитной панелью.

Способы обнаружить проблему

Если термореле сломалось, это не означает, что и весь холодильный аппарат сразу же прекратит работу. Но отсутствие корректных сведений о текущей температуре отразится на его работе.

Вариант #1 — проверить функционирование техники

Симптомы некорректной работы холодильного оборудования могут быть такими:

компрессор работает без перерывов или с очень короткими и редкими перерывами;
температура внутри камеры холодильника понижается до нуля, а иногда и ниже;
на стенках появляется большое количество изморози или даже льда;
внутри холодильника слишком тепло;
холодильник не включается после отключения и т. п.

Конечно, эти признаки могут быть связаны не только с поломками термореле, но и с неисправностями других элементов.

Чтобы правильно определить причину проблем, выявленных в процессе функционирования бытового холодильника, понадобится провести небольшую диагностику. Это можно сделать самостоятельно

Вариант #2 — диагностика с помощью термометра

Для этого нужно полностью отключить холодильник от электропитания, а затем провести его полную разморозку в соответствии с инструкцией. Конечно, содержимое придется вынуть.

После этого нужно включить прибор в сеть и перевести ручку настройки терморегулятора в положение, которое позволит получить максимально низкую температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется использовать его.

Чтобы протестировать работу термореле, нужно освободить холодильник от всех продуктов, поместить внутрь камеры термометр и проверить его показания через несколько часов

В холодильную камеру примерно посередине нужно положить термометр, предназначенный для измерения температуры воздуха. Лучше использовать прибор, который позволяет делать измерения и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания термометра.

Если в холодильной камере температура к этому моменту понизилась примерно до шести градусов, с терморегулятором проблем нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термореле придется заменить.

Вариант #3 — визуальный осмотр камеры холодильника

Если внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности терморегулятора можно выполнить очень просто.

Появление снежной шубы в холодильной камере почти всегда означает, что терморегулятор работает некорректно, нужно провести диагностику его состояния

Для этого в момент работы компрессора регулировочную ручку начинают поворачивать в сторону увеличения температуры внутри камеры. Если реле исправно, в определенный момент датчики зафиксируют нужный уровень температуры, после чего компрессор отключится. Если же двигатель продолжает работать — терморегулятор нужно менять.

После такой диагностики и при исправном термореле рекомендуется вынуть из камеры все содержимое и позволить прибору поработать вхолостую около шести часов. В этот период нужно обратить внимание на длительность перерывов в работе компрессора.

Если она составляет около 40 минут, все хорошо, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или редко, нужно попытаться отрегулировать этот момент с помощью настроек реле. Если это не удается, скорее всего, придется поставить новый терморегулятор.

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и , например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Обычно терморегулятор находится рядом с регулировочной ручкой, с помощью которой выставляют температуру воздуха в холодильной камере. Двухкамерные модели снабжены набором их двух таких ручек

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание.

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если холодильник совсем не включается, причиной может быть не только неисправность термореле, но и поломка компрессора, например, перегоревшая обмотка двигателя

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета. На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый — соединен со световым индикатором.

Для подключения термореле используются провода с различной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать во время обратной сборки

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры. Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно. Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

Если терморегулятор расположен внутри холодильной камеры, обычно он скрыт под пластиковым кожухом, где также может быть смонтирована лампа для освещения

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора. Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Замена на примере холодильника Стинол

Для поломка реле — довольно распространенное явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, поскольку именно такой вариант заложен производителем этого элемента. Модель Stinol-101 имеет только один компрессор, а вот в Stinol-103 их два: отдельно для холодильной и морозильной камеры.

Эта схема контактов термореле типа К-59, которая позволяет составить представление о том, какие именно провода куда должны быть подключены. Цветовая маркировка может отличаться, сохранить информацию помогут фото на телефоне, подобную схему также можно нарисовать самостоятельно

Автоматика разных моделей немного отличается, что отражено на соответствующих электрических схемах, в остальном же эти холодильники очень похожи, поэтому имеет смысл рассмотреть порядок их ремонта одновременно.

Чтобы понять, что холодильник Stinol нуждается в ремонте или замене термореле, нужно обратить внимание на следующие признаки:

компрессор работает без остановок и не реагирует, когда регулятор установлен на ВЫКЛ;
при переводе регулировочной ручки но отметку ВЫКЛ нет характерного щелчка;
температура в камерах холодильника заметно превышает параметры, установленные при регулировке.

В холодильной камере Stinol-103 используется термореле К-59, проверить маркировку несложно, она указана на корпусе. Чтобы снять регулировочные ручки, нужно использовать тонкое шило. Их нужно просто поддеть и снять. В модели Stinol-101 имеется только одна регулировочная ручка, а в Stinol-103 — две, по одной для каждого компрессора.

Чтобы удалить регулировочную ручку холодильника Stinol (1), необходимо воспользоваться каким-нибудь острым предметом, например, шилом. Затем удаляют декоративную накладку (2), которую удерживают четыре выступа

После того, как ручка удалена, нужно снять декоративную накладку, имеющую шесть выступов. Это хрупкий элемент, следует действовать осторожно, чтобы не повредить его. Под накладкой находятся гайки, которые следует отвернуть. После этого нужно открутить винты, которые фиксируют панель управления.

Под декоративной накладкой находятся крепежные винты (1), которые удерживают термореле в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента

Винты, удерживающие навеску дверцы холодильника, лучше снимать последними. Чтобы избежать возможных повреждений, дверь необходимо придерживать. Теперь можно приподнять панель и снять дверцу с петель.

Следующий этап — удаление верхней крышки холодильника.

Крепежные элементы, которые фиксируют панель управления и дверную навеску (1) холодильника Stinol нужно откручивать, продвигаясь к двери, а не от нее

Необходимые крепежные элементы располагаются на задней стороне. Их отвинчивают и снимают крышку. Таким образом будет получен свободный доступ к терморегулятору.

Сначала нужно отключить контактные соединители реле, после чего можно извлекать элемент из панели управления холодильника.

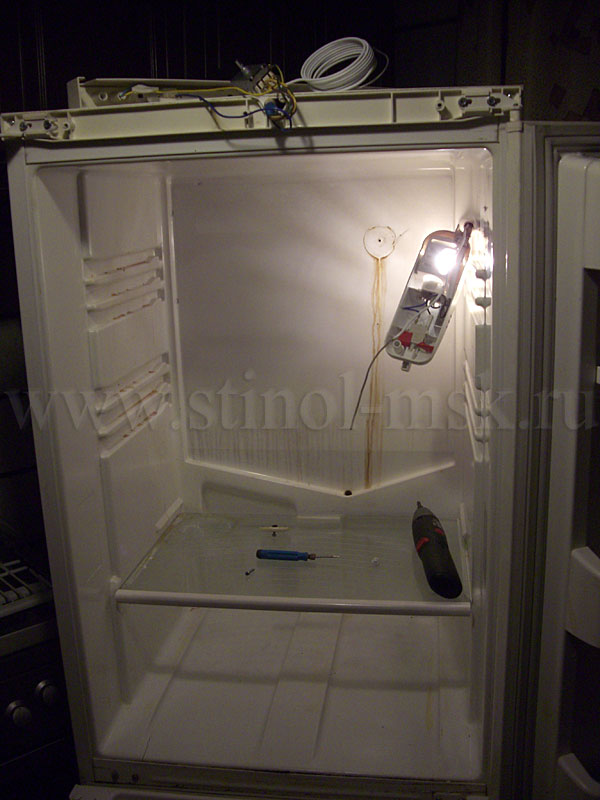

После того, как сняты двери и верхняя панель холодильника Stinol, можно осторожно вынуть термореле для осмотра и диагностики

На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы снять изношенную капиллярную трубку, следует убрать пластмассовую накладку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубку вынимают через предназначенное для этого отверстие.

Для продолжения замены терморегулятора в холодильнике Stinol нужно снять накладку (1) в холодильной камере и вынуть капиллярную трубку (2)

Новый элемент устанавливают таким образом, чтобы неизолированный участок в его нижней части был надежно скрыт под накладкой. Отверстие закрывают пластиковой заглушкой, чтобы восстановить герметичность камеры.

Обычно капиллярная трубка выступает за пределы терморегулятора. Ее нужно осторожно поместить под верхней крышкой холодильника, места там достаточно.

Чтобы вынуть капиллярную трубку (2) и провести ее замену, сначала нужно отсоединить блок освещения, который закреплен винтом, утопленным в его корпусе

Теперь нужно выполнить обратную сборку термореле и холодильника: подключить все необходимые соединения, установить и закрепить крышку холодильника, навесить дверцу.

И снова завинчивание крепежа навески дверцы выполняют последним, когда остальные аналогичные винты уже установлены.

Отверстие, которое образуется на задней панели в процессе ремонтных работ, следует заделать пластиком, чтобы восстановить герметичность холодильной камеры

Чтобы выполнить проверку состояния термореле холодильника Stinol в домашних условиях, можно использовать простую диагностику. Контакты 3 и 4 такого прибора при комнатной температуре должны оставаться в замкнутом состоянии.

Если после их соединения перемычкой наблюдается включение компрессора, термореле неисправно, требуется его замена. Если настройки терморегулятора сбились, их можно откорректировать, поворачивая регулировочные винты, но делать это следует в сервисном центре, располагающем необходимым оборудованием.

Не менее важным функциональным узлом в конструкции холодильника является , с устройством, назначением и методами ремонта которого ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

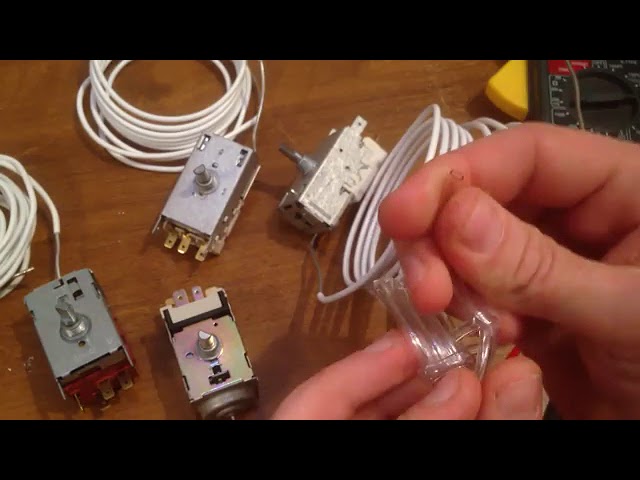

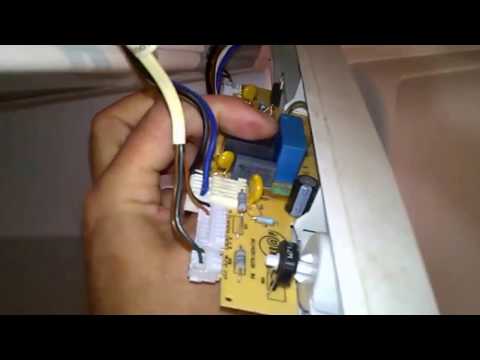

Наглядно процесс замены термореле продемонстрирован в следующем видеосюжете, в котором мастер делится нюансами проведения ремонта холодильной техники типа Стинол:

Интересные советы по диагностике состояния реле и его замене на примере двух моделей холодильников содержатся в этом видео:

Процедуру замены терморегулятора нельзя назвать слишком сложной. Однако при неправильном обращении с этим элементом можно только ухудшить ситуацию. Подробное изучение процедуры выполнения ремонта и внимание к деталям помогут восстановить работоспособность холодильника.

Расскажите о том, как подбирали терморегулятор для восстановления работоспособности холодильника. Делитесь полезными сведениями и ценной информацией по теме статьи, которая сможет пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии, публикуйте фото и задавайте вопросы в находящемся ниже блоке.

Выбираем термостат для холодильника

Поддерживание подходящей температуры в холодильной или морозильной камеры холодильника осуществляется при помощи термостата. В некоторых моделях присутствует дополнительный термостат для защиты компрессора от перегрева. Устройство различается по строению и функциям в зависимости от разновидности холодильного оборудования.

Зачем нужен термостат

Можно выделить функциональное различие регуляторов температуры в холодильниках различного типа. В компрессионных холодильниках устройство выполняет отключение и включение электрического двигателя компрессора в автоматическом режиме в соответствии с температурой в реальном времени. Аналогичная работа выполняется в абсорбционных холодильниках, только там происходит включение и отключение нагревателя.

Устройство характеризуется простым строением. На поверхности испарителя присутствует сильфонная трубка. Когда температура испарителя падает ниже необходимого значения, давление в этой трубке уменьшается. Снижение давления приводит к сжиманию сильфона, изменяется положения рычага, происходит размыкание электрической цепи.

Основные разновидности

Термостаты делятся на несколько больших групп, основными из них являются три. Все они имеют схожее внешнее строение, но различаются по температуре, при которой производят размыкание цепи. Регулировка этого значения происходит в заводских условия, самостоятельно проводить корректировку не рекомендуется, такое воздействие на прибор приведёт только к неправильной работе.

Вид подходящего терморегулятора можно найти в документации к холодильному оборудованию.

Термостаты для однокамерных холодильников

На холодильники с одной камерой монтируются термостаты Т-110, Т-111, Т-112. По температурным показателям все устройства одинаковы, выключение производится при температуре -14 градусов по Цельсию, включение при -12 градусов.

Модели термостатов этой группы несколько различаются по внешним характеристикам. В первую очередь это касается размеров, стержень ручки и сильфонная трубка могут иметь различный диаметр. В некоторых моделях присутствует поперечная планка для удобного крепления. Длину трубки можно определить по числу, нанесённому на корпус. Например, 0.7 — это 70 сантиметров. Некоторые модели термостатов могут иметь дополнительные цифры и буквы в обозначении, Т-112-1М вместо Т-112.

В некоторых случаях изделия имеют взаимозаменяемость. При помощи специального комплекта можно установить ТАМ-112 (новая модель) вместо Т-110, в комплекте присутствуют переходник из капрона, гайка и планка крепления.

Термостаты для двухкамерных холодильников

Чаще всего для холодильников с двумя камерами используются терморегуляторы, обозначаемые символами Т-130, Т-132, Т-133, ТАМ-133, ТАМ-133-1М.

Все устройства этой группы включаются при +4 градусах по Цельсию, выключаются при -14 градусах. В некоторых изделиях присутствует специальная планка для прикрепления. Стержень рукоятки и сильфонная трубка могут иметь различный диаметр, поэтому подбор модели осуществляется по документации оборудования.

Термостаты для морозильных шкафов

Для монтажа в морозильные шкафы применяются терморегуляторы Т-144 и Т-145. Термостат Т-144 отличается от большинства моделей тем, что производитель не оставил возможности для самостоятельного регулирования температурного режима. Обычно для этого имеется специальный стержень. Термостат включается при температуре -20 градусов по Цельсию, выключается при -24 градусах.

На корпусе терморегулятора с боковой стороны имеется четыре клеммы, две из них являются сдвоенными, это «земля». Клеммы под номерами 3 и 4 представляют собой контакты, через них осуществляется подача электроэнергии в компрессор. Особенную функцию выполняет контакт под номером 6, он включает лампу, сигнализирующую о превышении в камере допустимых температурных норм. Активация этого контакта выполняется при -15 градусах по Цельсию.

Термостаты для холодильников «Стинол»

Выделение термостатов для холодильников этой марки обусловлено тем, что для них могут применяться устройства различных моделей. Это не только произведённые в нашей стране ТАМ-133-1М и ТАМ-145-1М, применяются также регуляторы К-57 и К-59 от производителя RANCO.

Важным отличием терморегуляторов для холодильников «Стинол» от других моделей является покрытие сильфонной трубки оболочкой из винила. Компрессор подключается через контакт под номером 6. Температурный диапазон различных термостатов зависит от модели холодильника и самого прибора.

Особенности устройства терморегуляторов

Термостаты разных моделей различаются по уровню чувствительности, что влияет на диапазон колебания температур в холодильнике. Все терморегуляторы по своей сути считаются манометрическими приборами, температура изменяет давление рабочего наполнителя, вследствие чего прибор отслеживает изменение температурного режима. В последнее время в холодильниках всё чаще начинают применять электронные термостаты, работа которых зависит от непосредственного измерения температуры.

Устройство терморегулятора отличается простотой. Его основными элементами становятся рычажный механизм и схема контактов, применяемая для встраивания в электрическую цепь холодильного оборудования. Контакты ограждаются от механической структуры при помощи изоляционной прокладки.

Чувствительная к изменениям температурного режима структура состоит из сильфона, это баллон из металла с гофрированными стенами. Этот элемент отличается упругостью, способен менять размеры в зависимости от давления. Иногда вместо него используется мембрана, к которой припаяна специальная трубка. Суть от этого не меняется. В качестве наполнителя могут использоваться фреон и хлор металл, первый используется чаще, он предпочтительнее по своим характеристикам. Тщательная герметизация система предотвращает возникновение утечек.

Фреон в системе находится в парообразной форме, его давление изменяется вместе с температурой окружающей среды. Также в окончании трубки фреон присутствует в жидком виде. Именно та часть трубки, где пролегает граница между жидкой и парообразной формой фреона, реагирует на изменение температурного режима.

Как работает термостат

Вместе с изменением температуры происходит изменение давления. Например, когда температура понижается, понижается и давление, рычаг под влиянием изменения размеров мембраны поворачивается, в определённый момент происходит размыкание электросети. Когда температурный режим будет повышаться, рычаг начнёт двигаться в обратную сторону, благодаря чему электрическая цепь снова сомкнётся.

Важную роль в этой структуре играет пружина, действующая на рычаг. Если для изменения положения рычага будет прилагаться меньше усилий, размыкание начнёт осуществляться при меньшей температуре. То же самое можно сказать об увеличении температуры. Именно регулировка требуемых усилий влияет на установку допустимого температурного режима. В некоторых моделях для этого используется ручка, часто же регулирование производится на заводе, потом в него нельзя вносить коррективы.

Признаки поломки терморегулятора

Определить необходимость замены термостата не составит трудностей. На это укажут следующие признаки:

безостановочная работа холодильного оборудования;
температура в холодильной камере приняла отрицательные значения;
высокая температура в морозильной камере;
оборудование произвольно выключается и не включается обратно продолжительное время (или совсем).

Терморегулятор необходимо менять, ремонту такой прибор не подлежит. Замену регулятора следует выполнять после обнаружения первых признаков поломки, иначе неправильный температурный режим ускорит порчу продуктов.

Как заменить термостат

Для замены терморегулятора необходимо в первую очередь добраться до места его нахождения. В разных моделях холодильниках термостат может находиться в разных местах. Например, в большинстве моделей оборудования «Атлант» он находится под дверью холодильного отсека. Также часто термостат устанавливается в испаритель камеры или в саму холодильную камеру.

В каком бы месте не был установлен терморегулятор, нужно придерживаться следующего алгоритма действий:

добраться до местонахождения термостата;
отсоединить капиллярную трубку;
аккуратно достать трубку из корпуса;
отключить от цепи и достать термостат;
аккуратно подцепить новую сильфонную трубку, убедиться в надёжности её крепления;
подцепить все необходимые провода для подключения к сети;
установить термостат на соответствующее место.

Профессионалы без проблем справятся с этими действиями. В большинстве случаев для выполнения работы не требуется каких-то особых инструментов, достаточно наличия крестовой отвёртки. Чуть сложнее операции по замене современных электронных терморегуляторов, но в целом эта работа выполняется по той же схеме. Если вы выполняете замену детали в холодильнике той марки, с которой ещё не сталкивались, рекомендуется фиксировать действия на фото. Это позволит избежать ошибок при обратной сборке.

Во время работы по замене терморегулятора следует соблюдать аккуратность, отдельные детали чувствительны к неосторожным действиям. Нанесение повреждений способно испортить термостат, и он не сможет регулировать температурный режим. Не стоит забывать, что при внешней простоте замена детали обладает своими особенностями и спецификой.

Как заменить терморегулятор в холодильнике? — пошаговая инструкция с фото

Вам понадобиться:

1. термостат для холодильника Ranco K59-L1275 термостат для холодильника Ranco K59-L1275
655 р.
2. термостат для холодильника Ranco K59-P1686 термостат для холодильника Ranco K59-P1686
755 р.
3. термостат для холодильника Ranco K59-Q1902 термостат для холодильника Ranco K59-Q1902
635 р.
4. термостат для холодильника Ranco К50-L3392 термостат для холодильника Ranco К50-L3392
755 р.

Как самостоятельно заменить терморегулятор в холодильнике?

Содержание:

Шаг 1	Шаг 6	Шаг 11
Шаг 2	Шаг 7	Шаг 12
Шаг 3	Шаг 8	Шаг 13
Шаг 4	Шаг 9	Шаг 14
Шаг 5	Шаг 10	Шаг 15

Шаг 1

Холодильник является сложным техническим прибором. Несмотря на этот факт, при возникновении ряда поломок не обязательно везти холодильник в сервисный центр или вызывать мастера домой. Многие поломки можно легко устранить самостоятельно, конечно же, если они не являются сложными. В нашей сегодняшней статье речь пойдёт о замене неисправного терморегулятора в холодильнике.

Начнём мы с того, что определимся с понятием “терморегулятор”. Что такое терморегулятор? Какова его роль в холодильнике? Что же представляет собой терморегулятор?

Шаг 2

Давайте разбираться! Терморегулятор (другое название — термостат) — это специальный прибор, который отвечает за контроль температуры в холодильном оборудовании, передавай сигналы компрессору. Благодаря таким сигналам компрессор включается и выключается в зависимости от того, какова температура в холодильной камере в данный момент.

Шаг 3

Как работает терморегулятор? Всё очень просто! По своей сути это реле. На одной стороне терморегулятора находится специальная трубка, которая абсолютно герметична. Внутри этой трубки находится фреон. С другой стороны устройства находятся контакты электрической цепи. За счёт этих контактов и осуществляется управление работой компрессора холодильника. Один из концов трубки термостата закрепляется напрямую к испарителю, в момент повышения температуры внутри холодильной камеры в трубке начинает повышаться давление, в этот самый момент происходит замыкание контактов реле и компрессор начинает работать. В обратной ситуации, когда компрессор отработал некоторое время и температура в холодильной камере падает, в трубке начинает снижаться давление, контакты вновь размыкаются и таким образом компрессор холодильника отключается. А ещё в нашем терморегуляторе есть специальная пружина, которая сжимает и разжимает контакты — это фактически напрямую влияет на то, с какой периодичностью будет срабатывать контакт. Например, чтобы разомкнуть контакты при маленьком давлении, нужно совсем небольшое усилие пружины, если же давление высокое, то и усилие требуется уже большее. Напряжение пружины регулируется. Для этого на терморегуляторе существует специальная ручка-переключатель. С помощью такой ручки выставляется температурный режим в холодильнике, но относится это только к тем холодильникам, которые требуют ручной настройки. Есть ещё и автоматические.

Шаг 4

Разберём подробнее. Существуют холодильники, в которых установлен электронные автоматический терморегулятор. Состоит он из двух деталей — из датчика и из модуля управления. В новых моделях на рынке сейчас можно найти модели с несколькими терморегуляторами, каждый из которых контролирует температуру в своей камере. Нужно понимать, что ремонт механического терморегулятора — задача достаточно простая, но если речь идёт об автоматическом, то тут могут быть сложности.

Шаг 5

Где размещается терморегулятор?

Мы обсудили ситуацию с функциями терморегулятора и его роль в холодильнике. Теперь настало время разобраться в том, как добраться до него и где искать. Обычно это не является проблемой. Находится он в большинстве случаев рядом с переключателем температуры. Почему именно так? Потому что терморегулятор и переключатель взаимосвязаны друг с другом. Единственный нюанс — в ряде холодильников он может находиться снаружи, а в других случаях — внутри. Зависит это от модели конкретно вашего холодильника. В старых моделях он скорее всего будет размещаться внутри камеры. Ищите коробочку на одной из стенок холодильника рядом с ручкой регулировки температуры. В более редких случаях он может размещаться в плафоне освещения холодильной камеры. При этом в новых моделях терморегулятор размещается за пределами холодильной камеры, иногда даже вверху устройства. Конечно, бывает, что терморегулятор можно встретить и в другом месте на холодильнике, но это, скорее, исключение, чем закономерность. Чтобы извлечь его из места размещения, нужно аккуратно снять все детали, которые его удерживают — это на 2-3 минуты максимум, то есть операция простая.

Шаг 6

Каковы основные симптомы выхода из строя температурного реле?

Холодильник работает со сбоями? Нет стабильной температуры? А может быть, дело совсем не в терморегуляторе? А вдруг сломалось что-то ещё? Давайте разберём возможные симптомы, которые свидетельствуют о том, что проблема действительно в терморегуляторе.

Для холодильников устаревших моделей с механическим управлением характерны следующие симптомы:

Холодильник не отключается самостоятельно — то есть компрессор работает в постоянном режиме;
Холодильник не отключается самостоятельно, при этом в холодильном отделении продукты замораживаются, а не охлаждаются;

Шаг 7

Оба симптома практически гарантируют нам неисправность терморегулятора в холодильнике. Что делать? Как устранить такую проблему самостоятельно? Первое, что нужно сделать вам, это убедится, что проблема в термостате. Для этого проверяем, подаётся ли питание к холодильнику, загорается ли свет внутри холодильной камеры. Проверьте розетку, подключив к ней любой другой прибор, например, лампу и включите её — горит, значит, розетка в порядке, нет — повод устранить проблему внутри розетки. Проверьте напряжение в сети.

Шаг 8

Важный нюанс! Современные модели холодильников предназначены для работы при комнатной температуре. Если в помещении, где он размещается, температура ниже 15 градусов, то холодильник может работать некорректно

Шаг 9

Выключите холодильник от розетки. Подождите минут 5-10, послушайте двигатель-компрессор — есть ли звуки? Может быть, он пытается запуститься? Гул и щелчки — есть ли такие звуки?

Если вы не слышите посторонних звуков, тогда приступаем к следующему этапу. Для этого:

Отключаем холодильник от розетки;
Снимаем термостат — о его поиске мы писали в начале нашей статьи;

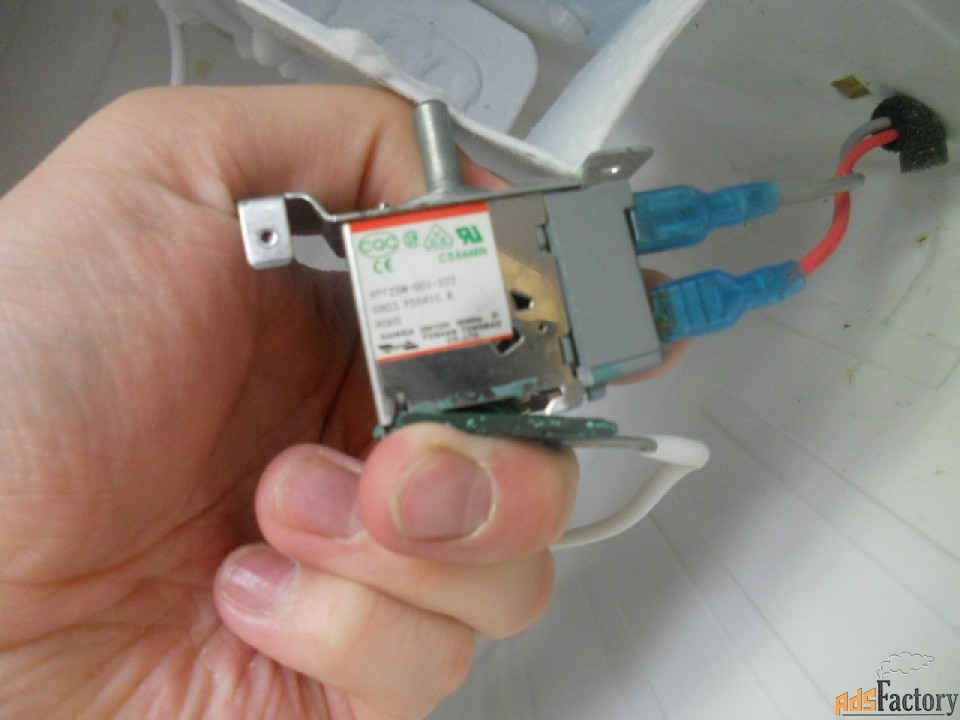

Осмотрите термостат на наличие внешних повреждений.

Шаг 10

Обычно у термостата есть несколько разноцветных проводов. Один из них — это земля, такой провод нам не нужно трогать, сдвиньте его в бок, чтобы случайно не повредить его. Найти его легко — он должен быть жёлтого цвета с зелёной полосой. А вот остальные провода теперь нужно замкнуть между собой напрямую. Всё, теперь можно вновь попробовать включить наш холодильник в розетку. Если холодильник начал работать и гудеть равномерно, определённо, проблема была с терморегулятором. Его нужно поменять на новый, обращайтесь в ПартсДирект — мы легко подберём термостат для вашего устройства.

Шаг 11

Когда холодильник не отключается самостоятельно. В ряде случаев неисправность термостата может не проявляться в виде отключения компрессора. Чтобы в этом разобраться, нужно проверить, достаточно ли холода в холодильном отделении камеры. Подмерзают ли продукты? Видна ли влага на задней стенке или на продуктах? Если заметили влагу, то это может говорить нам о разморозке испарителя. Если так, то тоже нужно будет заменить термостат на новый.

Шаг 12

Если оценить среднюю степень сложности работ, то всё зависит от способа крепления термостата и крепления самой трубки термостата к испарителю. Не забываем при проведении любых работ вначале отключать устройство из розетки. Если ваш термостат размещается в плафоне освещения холодильной камеры, разберитесь, как именно снимается плафон. Будьте внимательны и аккуратны, чтобы ничего не повредить — со временем пластик становится хрупким и его действительно очень просто сломать. При разборке не забывайте фотографировать этапы — так будет гораздо проще собрать всё в обратной последовательности. Извлеките трубку термостата, она может находиться внутри капроновой защитной трубки, которая ведёт к испарителю. Не забывайте, что при покупке нового потребуется точно такой же термостат, как и у вас. Звоните в ПартсДирект — мы поможем подобрать нужный.

Шаг 13

Как и всегда, мы очень рекомендуем рядовым пользователям во всех случаях соблюдать правила безопасности и руководствоваться здравым смыслом. Если характер поломки холодильника и попытки самостоятельного его ремонта могут привести к травмам, воздержитесь от самостоятельного ремонта и пригласите квалифицированного специалиста, который имеет навыки и опыт обслуживания вашего устройства.

Обращаем ваше внимание на то, что любой холодильник нужно содержать, хранить и использовать при соблюдении тех норм, которые заявляет производитель. В большинстве случаев обычная аккуратность приводит к тому, что техника служит на порядок больше времени, а поломки не доставляют неудобств их владельцам, как с точки зрения временных затрат, так и с точки зрения финансов.

Удачной эксплуатации!

Шаг 14

Также Вам могут пригодиться:

Реле

Панели ящиков

Уплотнитель

Ручка двери

Шаг 15

Эти товары могут Вас заинтересовать:

Лампочка

Средство для удаления жира

Антибактериальный фильтр

Итак, подведем итоги:

Чтобы заменить терморегулятор в холодильнике, воспользуйтесь руководством:

Отключите электропитание.
Снимите термостат и осмотрите на предмет повреждений.
Поставьте терморегулятор на место и замкните все провода, кроме желто-зеленого, между собой.
Включите холодильник в розетку.
Если он заработал, установите новый терморегулятор.

Вам понадобиться:

1. термостат для холодильника Ranco K59-L1275 термостат для холодильника Ranco K59-L1275
655 р.
2. термостат для холодильника Ranco K59-P1686 термостат для холодильника Ranco K59-P1686
755 р.
3. термостат для холодильника Ranco K59-Q1902 термостат для холодильника Ranco K59-Q1902
635 р.
4. термостат для холодильника Ranco К50-L3392 термостат для холодильника Ranco К50-L3392
755 р.

Замена термостата в холодильнике — ремонт терморегулятора холодильника

МоскваАксайАпрелевкаБалашихаБатайскВидноеГолицыноДедовскДзержинскийДолгопрудныйДомодедовоЖуковскийЗеленоградЗвенигородИстраКоролевКотельникиКрасногорскКубинкаЛобняЛюберцыМалые ВяземыМитиноМосковскийМытищиНаро-ФоминскНахабиноОдинцовоПодольскРаменскоеРеутовРостов-на-ДонуСнегириТроицкЩербинкаЩелковоХимкиВаш город: Москва
Работаем ежедневно c 8:00 до 21:00 без выходных и праздничных дней
Телефон +7 (495) 294-94-86
+7 (926) 242-38-09
Почта info@standart-repair. ru

Термостат в холодильнике нужен для поддержания заданного температурного режима в камерах — холодильной и морозильной. При превышении или понижении температуры устройство посылает сигнал компрессору, который начинает морозить меньше или больше. При его поломке холодильник будет работать постоянно и не отключаться, что приведет к повышенной нагрузке на него, износу деталей и выходу из строя всего агрегата. Чтобы не доводить дело до ремонта холодильника или покупки нового, нужно при первых признаках его поломки провести замену терморегулятора.

Как работает термостат

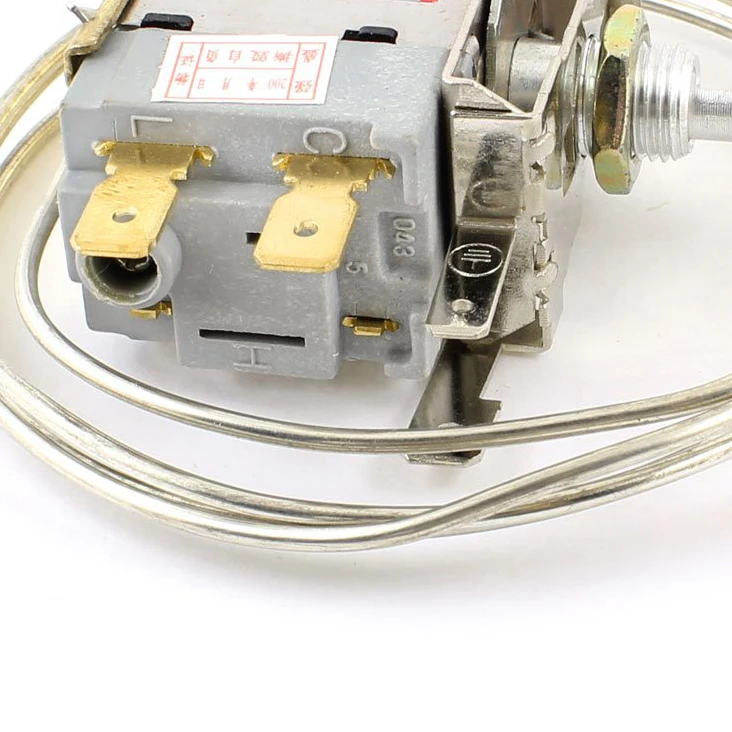

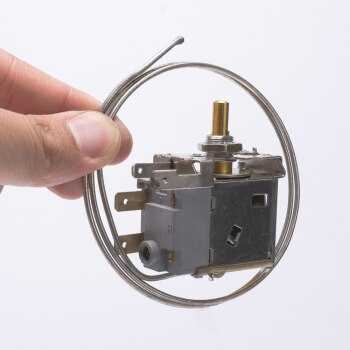

Терморегулятор — это реле с капиллярной трубкой и контактами электроцепи. Капиллярная трубка заполнена фреоном, который при повышении температуры в камере расширяется, повышая давление внутри трубки. При понижении, соответственно, он сжимается. При изменении давления замыкаются необходимые контакты и посылается сигнал мотору, который начинает работать. Когда температура доводится до нужного показателя, давление в трубке нормализуется, контакты замыкаются, компрессор отключается.

Термодетекторы бывают механическими и электронными. В современных моделях у реле несколько термодатчиков, которые отслеживают температуру в разных отсеках агрегата. Сам регулятор находится внутри или снаружи корпуса, например, над дверью. Чаще всего его размещают рядом с ручкой переключения режимов. Ремонт терморегулятора обычно не производят, а просто делают замену устройства.

Признаки поломки

Как понять, что термореле работает неправильно или не работает вовсе? На это указывают такие признаки:

безостановочная работа мотора;
очень сильная заморозка в холодильном отделении;
намерзание льда на задней стенке;
редкое включение компрессора, при температуре в камерах ниже заданной;
холодильник не морозит, мотор не работает, но лампочки в отделениях горят.

Причинами всех указанных проблем может быть поломка термостата. Если у холодильника есть электронный дисплей, то на него выводится соответствующий код ошибки. Также на выход из строя термореле указывают другие признаки. Любое отклонение от нормального режима работы может говорить о том, что испортился контроллер температуры. Потому что именно он отвечает за правильное выполнение программы заморозки и разморозки.

Почему ломается термостат? Причин для этого несколько:

естественный износ устройства и его деталей;
скачки напряжения в электросети;
плохая проводка или неисправная розетка;
заводской брак;
попадание влаги на контакты;
механическое повреждение устройства.

Какой бы ни была причина, менять реле необходимо. Неправильно работающий регулятор приводит к износу мотора. Цена замены терморегулятора в холодильнике заметно ниже стоимости ремонта компрессора. Важно заменить деталь вовремя, чтобы не допускать работы компрессора на пределе в течение длительного времени. К тому же при неработающем реле температура в холодильном или морозильном отсеке не будет поддерживаться на нужном уровне. Это приведет к порче продуктов.

Замена термостата в холодильнике

Терморегулятор — небольшое устройство, которое ремонту в большинстве случаев не подлежит. Ремонт термостата холодильника возможен только в заводских условиях. Но это нецелесообразно, гораздо проще заменить устройство.

Если вы можете найти новое реле, подходящее для вашей модели рефрижератора, то возможно произвести замену термостата в холодильнике своими руками. Скорее всего, в новых моделях это сделать не удастся, так как в них нет доступа к регулятору без полной разборки корпуса. Но в некоторых моделях это сделать можно. Демонтаж проводят строго при выключенном и размороженном аппарате. Это необходимо, чтобы исключить попадание на узлы влаги. Регулятор обычно защищен небольшим пластиковым кожухом с защелкой. Его снимают, демонтируют реле, ставят на его место новое, замыкают контакты и проверяют работу устройства.

Если после замены терморегулятора холодильник не отключается или не включается, значит, проблема была не в его неисправности. Или, как вариант, установленный термостат не подходит для этого агрегата. Чтобы всё работало, лучше вызвать мастера. Он проведет диагностику, найдет точную причину неисправности и предложит профессиональное решение.

Сколько стоит замена термостата, зависит от модели, количества термодатчиков, характеристик устанавливаемого реле. При ремонтных работах происходит вмешательство в электросхему аппарата. Чем она сложнее, чем более современный и оснащенный большим числом опций агрегат, тем дороже ремонт холодильника.

Замена термостатов от Стандарт Ремонт

Если требуется замена терморегулятора, пригласите на дом мастера из Стандарт Ремонт. Он проведет диагностику и выяснит, действительно ли сломался этот регулятор или причина поломки в другом. Очень часто признаки неисправности термореле — такие же, как при утечке фреона. Наш специалист определит причину и предложит решение.

Наши преимущества:

выезд в любой район Москвы;
визит в удобное для вас время;
возможен срочный выезд;
большой опыт работы и знание особенностей бытовой техники разных производителей;
применение оригинальных или рекомендованных изготовителем деталей и комплектующих;
наличие профессиональных инструментов для диагностики и ремонта;
доступные цены;
гарантия на работу.

Мы ремонтируем технику на дому. Замена реле может потребовать разборки корпуса агрегата, но наши мастера сделают всё аккуратно и без ущерба для окружающей обстановки. После установки новой детали обязательно будет проведена проверка, чтобы отремонтированный холодильник работал нормально, выполняя свою основную функцию. Мастер проверит, корректно ли выполняется программа заморозки и поддерживается ли заданная температура. Отремонтировать холодильник гораздо дешевле, чем купить новый. После установки нового реле агрегат проработает без проблем ещё много лет.

Принцип работы термостата холодильника: описание, характеристики

Содержание

В основном эти приборы перестают нормально работать после нескольких лет службы из-за физического износа. Наиболее вероятные причины поломки:

В каждом бытовом холодильнике есть небольшой прибор, который называется терморегулятор. Его значение для нормальной работы рефрижератора очень велико. Если бы термореле время от времени не прерывало работу компрессора, температурные показатели в морозильной и холодильной камерах не позволяли бы хранить там большинство продуктов в подходящем для них режиме, и совершенно невозможно было бы установить желаемый диапазон градусов.

Именно поэтому, если внутри холодильника слишком тепло или слишком холодно, одним из самых вероятных виновников данной проблемы считается регулятор температуры. Рассмотрим принцип действия и строение этого прибора, а если у Вас возникли проблемы с термореле, Вам на помощь всегда придёт наш мастер по ремонту холодильников!

Смотрите также:

Достоверно известно, что средняя продолжительность работы качественного сильфона составляет 5 лет. Поэтому о десятилетней работе оборудования говорить нет смысла. Как известно, работа холодильника состоит из 4 фазовых состояний фреона, а именно:

Сжатия.
Конденсации.
Расширения.
Испарения.

Для того чтобы понять как фреон помогает получить низкую температуру рассмотрим процесс его преобразования более подробно.

Внутри испарителя, контура понижения температур фреон переходит в газообразное состояние, которое он с лёгкостью меняет в капиллярной трубке термореле. Как только изменится тепловое показание, температура станет меньше порога срабатывания, фреон, находящийся под давлением, изменяется на жидкость. Такое изменение состояний способствует резкому уменьшению давления, а, следовательно, распрямлению сильфона.

На этом этапе происходит замыкание контактов, аннуляция управляющего напряжения с термореле работы двигателя. Холодильник прекращает вырабатывать холод ровно пока не сработает реле температуры на активацию.

На этом этапе фреон преобразуется в пар, давление на сильфон резко увеличивается, что приводит к замыканию контактов на запуск двигателя бытовой техники.

Несмотря на продолжительность фреоновой трубки, изменение агрегатного состояния вещества происходит исключительно на конце, прилегающего к испарителю. Таким образом, на качество работы реле температуры холодильника влияет плотность соприкосновения. А она обеспечивается посредством герметика, специального клея.

Если температурное реле вышло из строя, то заменить его для мастера не составит труда. Для этого рекомендуется осуществлять замену элемента на ту же модель и тип. В противном случае, тепловое состояние холодильного оборудования будет разительно отличаться, а результат работы оборудования не сильно радовать.

Опытные мастера знают, что тепловое состояние реле можно подстроить. Таким образом, с достоинством выходят из положения, настраивая работу регулятора охладителя под пользователя.

Ручка управления, которую вращают для регулирования температуры, оказывает прямое воздействие на пружину термореле, а соответственно и на тепловое состояние агрегата.

Однако, данный метод работы устройства нельзя использовать для электронных приборов.

Смотрите также – Как заправить холодильник фреоном в домашних условиях

добраться до детали;
отсоединить капиллярную трубку от тела испарителя;
осторожно вытянуть ее из корпуса;
отсоединить само реле;
осторожно вставить новую сильфонную трубку и надежно закрепить ее на испарителе;
подключить все необходимые провода и прикрепить реле на место.

Признаки поломки температурного реле

А так ли нужен нам регулятор температуры? Может причина поломки заключается совершенно в ином? Чаще всего признаки поломки термореле очевидны: ( См. также: Почему холодильник не морозит – что делать? )

холодильник работает без остановки и не отключается самостоятельно;
агрегат начинает сильно морозить в холодильном отсеке, там, где в нормальном режиме должна быть хоть и невысокая, но все же плюсовая температура;
рефрижератор самопроизвольно отключается и больше не подает никаких звуков.

Причиной каждой из этих неисправностей может быть регулятор температуры. Чтобы не тратить деньги на вызов специалиста, постараемся устранить поломку своими руками.

Холодильник не отключается самостоятельно

Чтобы наверняка убедиться в том, что причиной неисправности холодильника «Атлант» или любого другого является именно регулятор температуры, нужно поступить так:

Отключился и молчит

Тут может быть всего 3 причины:

сломан терморегулятор;
перегорело реле пуска мотора;
сгорел двигатель холодильного агрегата.

Две последние причины, конечно, очень серьезные. Но нас сейчас интересует именно первая. Чтобы убедиться в том, что вам нужно заменить именно термореле, его необходимо проверить:

отключите холодильник от сети;
найдите место расположения термореле и снимите защитные кожухи;
внимательно осмотрите прибор.

оранжевый, красный или черный — соединяет термостат с мотором;
коричневый — ноль, провод, ведущий в розетку;
белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
полосатый желто-зеленый — заземление.

Снежная шуба в холодильной камере

Терморегуляторы

устройство терморегулятора

Терморегуляторы

«Холодильники от А до Я» С.Л. Корякин-Черняк «Холодильная техника и технологии» О.А. Цурканов, А.Г. Крысин

6. Наличие товара на складе актуально

Как самостоятельно подключить терморегулятор холодильника?

Начнем с того, что терморегулятор в холодильнике служит для отключения / включения холодильного компрессора. При первоначальном включении исправного холодильника контакты терморегулятора замкнуты и подается команда на включение компрессора. Задать температуру в холодильнике можно поворотом ручки — степень охлаждения варируется, как правило, от +8 градусов до 0 градусов Цельсия , более низкая температура достигается поворотом ручки терморегулятора по часовой стрелке до упора.

Чтобы понять, какие неисправности могут быть в терморегуляторе (термостате) холодильника, надо разобраться в его устройстве.

Устройство терморегулятора холодильника

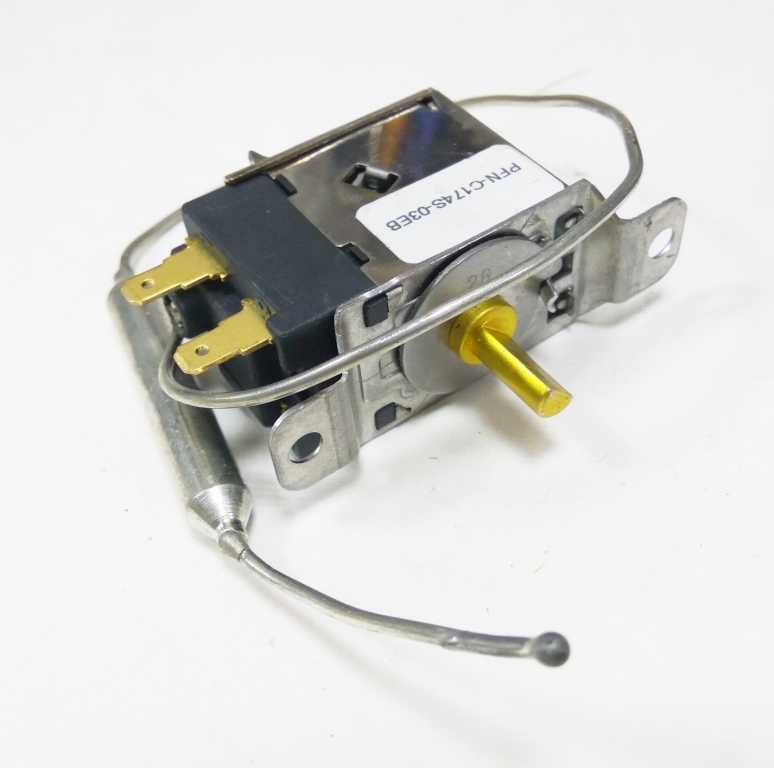

Механизм термостата представляет рычажную систему, управляющую электрическими контактами. Внешне терморегулятор представляет собой небольшую коробочку с ручкой, с одной стороны которой находится трубка, заполненная фреоном, а с другой стороны — контакты для подключения к электрической цепи.

Количество контактов может меняться от 2-х до 6-и, а длина трубки, заполненной фреоном, может быть от 0,8 до 2,5 метров. Это зависит от дополнительных функций терморегулятора, температурного режима и количества подключаемых модулей холодильника (свет, оттайка, индикация). Разбирать рабочий терморегулятор для изучения внутреннего устройства не рекомендуется.

Принцип работы

Принцип работы терморегулятора довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и крепится на испаритель холодильника. Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. При повышении темпрературы термостат возвращается в первоначальное положение — силовые контакты замыкаются.

Неисправности

Внешне поломка терморегулятора (температурного датчика) проявляется двояко. Это может быть банальное отключение компрессора холодильника от электросхемы (компрессор не включается, никаких звуков нет, свет в холодильнике есть), а может изменение температурного режима в холодильной камере (перемораживание или высокая температура).

В первом случае, высока вероятность повреждения оцинкованной капиллярной трубки термостата, которая подвержена коррозии в водной среде, в результате которого рычажный механизм терморегулятора просто перестает работать. Во втором, надо разбираться, что конкретно послужило причиной нарушения температурного режима — коррозия, залипание контактов термореле или нарушение внутренних заводских настоек датчика. Ответ может дать только специалист — мастер по ремонту холодильника.

Место установки

Неисправный терморегулятор требует замены. Самостоятельно заменить сломанный термостат довольно просто, если добраться до места его установки. Вот здесь и возникают трудности.

В современных холодильниках регулировка термостата выведена, как правило, на лицевую панель и находится вверху холодильника, но может находиться и внутри. Охлаждающий модуль холодильника ( испаритель ) спрятан под пластмассовой обшивкой и находится в задней части.

Чтобы самостоятельно установить новый термостат, необходимо демонтировать сломанный терморегулятор.

Для этого надо обесточить холодильник, выдернув шнур из электросети.
В зависимости от модели холодильника, снять пластиковую накладку корпуса, в которой находится сломанный терморегулятор.
Обозначить маркером схему подключения проводов.
Убрать с места крепления (размещения) капиллярную трубку сломанного терморегулятора.

Установить новый термостат в обратной последовательности.

Особенности подключения

Не следует путать различные терморегуляторы, внешне похожие между собой. Одни могут работать только при плюсовых температурах, другие предназначены только для морозильников. Использование термостата, не предназначенного для работы холодильника (морозильника) может привести к некорректной работе оборудования и выходу из строя дорогостоящих элементов (компрессора).

Поэтому обязательно проверьте подключаемые провода к терморегулятору. Одно дело, если вы нашли на замену свой родной термостат, того же производителя или торговой марки, другое — если используете аналог.

Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

оранжевый, красный или черный — соединяет термостат с компрессором;
коричневый — фазный провод, ведущий в розетку;
белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
полосатый желто-зеленый — заземление.

Начиная от размера контактов (ширина плоских токопроводящих контактов имеет 2 стандарта — 4,8 и 6,3 мм), месторасположения, терморегуляторы могут различаться настройками контактных групп (силовые или слаботочные) и предназначением (среднетемпературные или морозильные). Например, использование внешнепохожего температурного датчика К57-2,5 вместо К59-2,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника.

Настройки

У всех термостатов есть так называемый рабочий температурный диапазон (например, для термостата RANCO K-59 это -32/+6), для поддержания которого собственно и предназначен терморегулятор.

Осторожно. Крутить не рекомендуется. Ход резьбы регулировочно винта в термостате конструктивно может быть не ограничен (особенно у китайских аналогов), в результате винт может выпасть из резьбы при регулировке — обратно вставить винт без разборки всего термостата не получиться.

Место расположения терморегулятора в холодильниках раннего производства находится традиционно в холодильной камере справа иногда совмещенное с плафоном освещения. В современных холодильниках терморегулятор находится на передней панели холодильника вверху.

Терморегулятор — принцип его работы

Терморегулятор это механическое устройство, которое осуществляет контроль за температурой в холодильнике, поддерживая заданную температуру в камере холодильника путем включения и отключения компрессора.

Терморегулятор представляет собой дифференциальное реле, с одной стороны которого находится сильфон с капиллярной трубкой с фреоном внутри, а с другой стороны механизм с контактной группой, которая давлением фреона в сильфоне включает и отключает компрессор холодильника.

В дорогих моделях холодильников, в том числе с системой Ноу-Фрост вместо терморегулятора устанавливается электронный блок управления, который работает по цифровым технологиям. Процессор электронного блока при помощи датчиков и таймера управляет сразу всем оборудованием холодильника во время его работы: контролирует температуру, обеспечивает автоматический цикл разморозки, включает и отключает компрессор и вентилятор.

Место расположения термостата в холодильнике

Место расположения терморегулятора в холодильниках раннего производства находится традиционно в холодильной камере справа иногда совмещенное с плафоном освещения. В современных холодильниках терморегулятор находится на передней панели холодильника вверху.

Внутри холодильника. Терморегулятор расположен справа: в коробочке, в стенке камеры или плафоне освещения холодильной камеры. Для его демонтажа достаточно снять ручку термостата и открутить винт или отжать защелки защитного корпуса или плафона.

Снаружи холодильника. Терморегулятор находится в верхней части холодильника: над дверью или прикрыт дверью. Для его демонтажа придется снимать декоративную панель. Описание как это сделать вы можете посмотреть в инструкции по эксплуатации вашего холодильника.

В любом из вышеперечисленных случаев для начала работы с термостатом сначала необходимо его найти и снять защитные детали, чтоб добраться до его корпуса.

Процесс замены термостата в холодильнике Атлант

Для того чтобы снять неработающий термостат в двухкамерном холодильнике Атлант нужно обладать слесарными навыками и немного знать электрику:

Монтаж нового термостата делается в обратном порядке. Ничего сложного в этой работе нет, нужно только купить нужный терморегулятор. В холодильниках Стинол и Индезит всё тоже самое.

При замене термостата в холодильниках старого образца все будет ещё проще.

Для этого необходимо:

освобождаем от крепления термостат и снимаем две клеммы;
смотрим куда уходит капиллярная трубка;
отсоединяем крепление конца капиллярной трубки от испарителя;
вытаскиваем термостат с капилляркой из холодильника.

Все монтажные работы выполнить в обратном порядке.

При замене терморегулятора холодильника очень важно выполнять все работы аккуратно, не нарушив целостность других конструкций и оборудования, не забыть присоединить обратно клеммы на термостате и другие защитные и декоративные элементы, хорошенько уложить капиллярную трубку и провода. Иначе все это будет дребезжать при работе и действовать на нервы. При возникновении вопросов обращайтесь по тел. +7(342) 234-63-34.

Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.

Устройство

Термостат состоит из:

Гофрированного баллона (сильфона), заправленного фреоном, из которого выходит капиллярная (сильфонная) трубка, являющаяся чувствительным элементом.
Рычага, который меняет своё положение в зависимости от давления внутри сильфона.
Контактов, размыкающихся и замыкающихся рычагом.

Принцип работы термостата

Сильфонная трубка крепится на поверхности испарителя, и при понижении температуры в испарителе, давление в сильфонной трубке и самом сильфоне падает, сильфон сжимается, и рычаг размыкает контакт цепи питания мотор-компрессора.

Холодильник отключается, температура на поверхности испарителя начинает повышаться, давление в сильфонной трубке и сильфоне возрастает, и сильфон, расширяясь, давит на рычаг, замыкая таким образом контакты.

Принципиальная схема работы термостата

Здесь мы рассмотрим три основных типа термостатов. Внешне они выглядят одинаково, различия состоят в температуре размыкания и замыкания контактов.

1. На однокамерные холодильники устанавливались термостаты следующих обозначений:

На торце корпуса термостата три клеммы. Сдвоенная — это «земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор.

Температура включения — 12°С

Температура выключения −14°С

Для установки термостатов новой ТАМ-112 вместо Т-110 предусмотрен установочный комплект, состоящий из планки-перекладины, гайки и капронового переходника, увеличивающего диаметр регулировочного стержня.

2. На двухкамерные холодильники и холодильные камеры двухмоторных двухкамерных холодильников устанавливались термостатыследующих обозначений: Т-130; Т-132; Т-133; ТАМ-133 и ТАМ-133-1М.

Температурные параметры одинаковы. Различаются внешним видом, диаметром стержня ручки и сильфонной трубки, наличием поперечной планки для крепления термостата.

Температура включения +4°С

Температура выключения −14°С

3. На морозильные шкафы, в основном, устанавливались термостаты Т-144 и Т-145.

На термостате Т-144 нет стержня для регулирования температуры, это значение выставляется на заводе-изготовителе.

Температура включения −20°С

Температура выключения −24°С

На торце корпуса термостата четыре клеммы. Сдвоенная — это «земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор. Через контакт 6 запитана красная аварийная лампа, означающая повышенную температуру в морозильном шкафу. Температура размыкания этого контакта −15°С.

4. Отдельно мы рассмотрим термостаты для холодильников «Стинол»:

Это могут быть термостаты К-57 и К-59 компании RANCO, а также отечественные термостаты ТАМ-133-1М и ТАМ-145-1М. Они отличаются от других термостатов сильфонной трубкой, которая покрыта виниловой оболочкой. К тому же они снабжены третьим контактом под номером 6, с которого запитывается мотор-компрессор.

ВНИМАНИЕ! Температура включения-отключения термостатов дана усреднённо для каждой модели термостата и не может быть руководством для диагностики или ремонта.

Приводим внешний вид термостатов производства различных фирм:

Термостат производства RANCO

Регулировочный винт диапазона температур;

Регулировочный винт перепада срабатываний.

Термостат производства DANFOSS

Регулировочный винт перепада срабатываний;

Регулировочный винт диапазона температур.

Вид с торца термостата

Вид при снятой группе контактов.

Отечественный

Нижний винт регулирует диапазон температур

устройство терморегулятора

В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.

Работа терморегулятора.

Основные элементы терморегулятора.

Данные изделия относятся к высокоточным приборам, отрегулированным на заводе, и поэтому вмешательство в конструкцию, как правило, не приводят ни к чему хорошему. Тем более, что вопрос где купить терморегулятор для холодильника — не такая уж большая проблема при наличии интернета.

Как выглядит термостат
Принцип работы термостата для холодильника:
Схема подключения терморегулятора в холодильнике
Регулировка и ремонт терморегулятора
Применяемость некоторых видов реле для холодильников и их аналоги

Чаще всего в бытовых холодильниках применяется механический терморегулятор K-59, выполняющий функцию регулировки температуры воздуха в холодильной камере и определяет, сколько градусов в ней будет. Это устройство (на рисунке) представляет собой корпус с расположенными внутри переключающими контактами, сильфоном с мембраной и выходящей из него трубкой сильфона, являющейся непосредственно датчиком температуры.

Терморегулятор для холодильника является отдельной легко заменяемой запчастью. Его аналогом является отечественный ТАМ-133-1М. Внешний вид механических регуляторов температуры К-59 и ТАМ-133 показан на рисунках.


Так выглядит термостат ТАМ-133	и термостат К-59

Как работают термостаты для холодильников:

Внутрь трубки сильфона закачан хладагент, аналогичный тому, что находится в системе холодильника. Физические свойства этого газа таковы, что его давление очень сильно зависит от температуры среды, в которой он находится. При изменении этого параметра он сжимается или расширяется, воздействуя на чувствительную мембрану, механически связанную с контактами. Эта трубка, являясь датчиком, прижимается к пластине испарителя и контролирует температурный режим холодильника.

На рисунке видно, что контакт 6 — общий и к нему мы подключаем, к примеру,фазу идущую прямо с вилки.

Контакт 4 — для провода идущего прямо на компрессор

Контакт 3 — свет.

На рисунке справа схема трехконтактных термостатов: ТАМ-133-1М-1, -3, -15, -20, -46, -70, -75,

слева — ТАМ-133-1М-1-19, -21, -28, -50, -55.

Контакты 6-4 являются основными нормально разомкнутыми, замыкаются при повышении температуры. Контакты 6-3 дополнительные, нормально замкнутые, размыкаются для принудительного отключения холодильника. Аналогичную схему с той же нумерацией контактов имеют реле регуляторы температуры К-59, К-56, ТАМ-112.

Как подключается терморегулятор в холодильнике

Схема подключения четырехконтактных реле К-56 и ТАМ-125 аналогичны. К клемме 8 подключается лампочка тревоги.

Регулировка и ремонт терморегулятора

Данные изделия относятся к высокоточным приборам, отрегулированным на заводе, и поэтому вмешательство в конструкцию, как правило, не приводят ни к чему хорошему. Тем более, что вопрос где купить терморегулятор для холодильника — не такая уж большая проблема при наличии интернета.

Применяемость некоторых видов реле для холодильников

Существует множество моделей механических терморегуляторов для холодильников, каждая из них предназначена для своих целей. Наиболее распространены отечественные терморегуляторы Орловского завода ТАМ-. и импортные терморегуляторы Данфосс K-. Широко применяется в холодильниках «Атлант», «Стинол», «Индезит».

Купить термостат для холодильника можно на шоссе Революции 31 в ПКФ «Бирюса»

Холодильник содержит чаще два термореле (терморегулятора), устроены по-разному, функции выполняют неодинаковые. Первое отслеживает перегрев компрессора, второе — температуру испарителя. Почему применяются непременно реле? Просты, надежны. Сегодня видим механические, электрические разновидности. Термореле для холодильника выполняет роль звонка, запускающего сложный механизм. Не прозвучит сигнал, система останется мертвой, мороз забудьте!

Работа термореле холодильника

Подробно рассмотрели принцип действия сильфона неспроста. Несмотря на засилье электроники, термореле продолжают оснащаться проверенным элементом. Отсутствует необходимость установки блоков питания, формирующих пониженные напряжения.

Ремонт термореле холодильника Стинол приходится делать примерно через 5 лет после покупки оборудования. Столько составляет ресурс чувствительного элемента, производимого одной немецкой фирмой.

Долговечность выходит сомнительная, быть может, дело определено точностью, надежностью. Считаем, ответ касается области унификации. Холодильник работает, формируя четыре фазовых состояния фреона:

Сжатие;
Конденсация;
Расширение;
Испарение.

Замыкаются нужные контакты, снимается управляющее напряжение реле запуска двигателя компрессора. В результате холодильник останавливается, температура перестает понижаться. Состояние сохраняется, пока не будет пройден порог срабатывания термореле на включение. Фреон внутри становится паром, давление на сильфон повышается, гофр сжимается, замыкаются контакты управляющей обмотки устройства запуска двигателя компрессора. Холодильник включается, работает, пока не будут достигнуты заданные параметры.

Управляющая ручка, которую крутим-перещелкиваем для регулировки температуры, непосредственно воздействует на пружину термореле холодильника. Недостаток механических сильфонов в сложности обеспечения тонкой регуляции. Выставление режимов производится ступенями. Например, отечественные термореле для холодильников марки ТАМ поддерживают один-два режима. Вызвано сложностями подстройки пружины.

Если холодильник включается и выключается, причина, возможно, в коротком замыкании на рабочей обмотке. Ток в этом случае велик, пускозащитное реле срабатывает через малый промежуток времени. Уже поднимали эту горячую тему, сегодня предлагаем план: обсуждаем, почему не выключается холодильник, потом рассказываем, как от напасти избавиться. Не всегда удастся достать нужный датчик, здесь пригодятся знания. Итак, приступим.

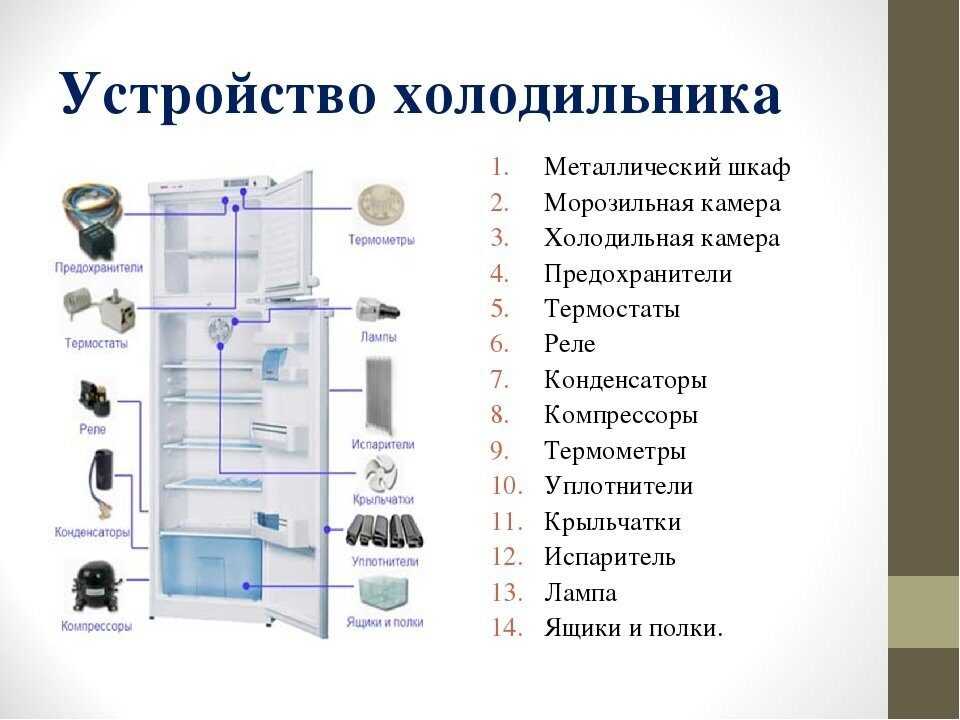

Схема функционирования типичного холодильника

Возможный источник неприятности – фреон вытек, поэтому вращающийся компрессор не в силах выйти на заданный режим. У простейших моделей процесс отработки способен длиться, пока мотор не остановится пускозащитным реле во избежание перегрева. Причем это не единственная причина, когда признаки схожи.

Фреоновый контур холодильника

К примеру, при наличии во фреоновом контуре воды жидкость превратится в лед на выходе из капиллярной трубки и забьет ход для хладагента. Признаки окажутся в точности похожими. Отличие: после часового перерыва в работе с разморозкой камер холодильник наладит работу – ненадолго. Ровно до момента нового образования ледяной пробки.

В холодильниках с NoFrost температура оценивается полупроводниковыми датчиками. Если сломался привод заслонки, реакцию прибора предсказать сложно, но температура в соответствующем отсеке понижаться не станет, а на табло (умная техника на самоотслеживании) появится код ошибки. Согласно руководству удастся быстро понять причину поломки. Понятно, что простые Атланты так делать не умеют, источник неприятностей придется искать самостоятельно.

Выход из строя терморегулятора может быть одной из возможных причин ситуации, при которой холодильник отключается и «молчит». Для подтверждения неисправности этого узла необходим его осмотр после отключения питания от устройства. При этом мастера замкнут все провода, которые были подведены к термостату (кроме заземления) между собой, если слышно ровное гудение мотора, необходима замена регулятора.

На все работы и установленные комплектующие предоставляется гарантия до 2 лет.
Работают мастера с опытом работы от 5 лет.
Возможен срочный выезд.
Каждый мастер имеет всё необходимое техническое оснащение для выполнения полного комплекса ремонтных работ, включая профессиональное диагностическое оборудование, инструменты, оригинальные комплектующие.
Мы на постоянной основе сотрудничаем с ведущими производителями холодильного оборудования, их официальными представителями, что позволяет нам закупать запасные части по оптовым ценам. Для наших клиентов стоимость комплектующих во время ремонта не увеличивается.
После проведения диагностики мастер согласует варианты устранения неисправностей, предложит возможные решения, исходя из которых можно определиться со стоимостью ремонта. Эта сумма окончательна, после окончания работ никаких дополнительных расходов не будет.

Вы можете заказать ремонт терморегулятора холодильника в удобное для вас время. При необходимости может быть оформлена заявка на срочный выезд. Для этого достаточно позвонить по телефон или заполнить форму обратной связи. Обращайтесь, будем рады помочь!

Источники

http://www.kazan-profi.ru/stati/termoregulyator-holodilnika/
http://tehrevizor.ru/remont/78-krupnaja-bytovaja-tehnika/termorele-dlja-holodilnika-vybor-i-remont.html
http://tehrevizor.ru/remont/78-krupnaja-bytovaja-tehnika/zamena-termoreguljatora-v-holodilnike.html
http://www.xn—63-mdduaoecugb2g2e.xn--p1ai/ustroystvo_termoregulyatora/
http://tehnoklimat21. ru/index.php/lichnyj-kabinet/vopros-otvet/47-kak-podklyuchit-termoregulyator-kholodilnika
http://asv-perm.ru/remont-ili-zamena-termoregulyatora
http://phk-holod.ru/termostat-dlja-holodilnika
http://xn--80agdcqu4agj.xn--p1ai/index.php/info/poleznoe/10-termostat
http://vashtehnik.ru/xolodilniki/termorele-dlya-xolodilnika.html
http://vashtehnik.ru/xolodilniki/pochemu-ne-vyklyuchaetsya-xolodilnik.html
http://lenbyt.ru/remont-holodilnikov/remont-ili-zamena-termoregulyatora/

Что такое термостат для холодильника? (с картинками)

Термостат холодильника по существу является управляющим компонентом системы охлаждения холодильника. Он часто выглядит как циферблат или, в более современных приборах, цифровой индикатор, который сообщает владельцам, насколько холодно внутри прибора, и позволяет изменять эту температуру вверх и вниз. Сам термостат обычно не изменяет температуру, но передает идеальные и желаемые параметры другим частям компрессора и основной системы охлаждения для достижения однородных и стабильных результатов. В большинстве случаев эти системы работают на отвод тепла из холодильных камер, а не охлаждение воздуха. Термостат действует как регулятор во время этого процесса и играет очень важную роль, когда дело доходит до запуска или окончания движения воздуха.

Основы использования

Термостаты обычно располагаются внутри холодильника и имеют ручку или панель управления, которая позволяет пользователям регулировать их. Большинство старых приборов имеют только один термостат для всего устройства, но некоторые новые модели позволяют использовать разные настройки в разных областях: например, пользователи могут выбрать, чтобы основная камера была более прохладной, чем один или несколько ящиков. Как только пользователь устанавливает желаемую температуру, термостат поддерживает эту температуру, обнаруживая внутренние колебания и побуждая компрессор включаться или выключаться в ответ на эти изменения. Когда холодильник соответствующим образом отрегулирован до заданной температуры, термостат останавливает подачу электричества на компрессор, фактически останавливая его от охлаждения устройства.

Как работает вся система

Компрессор — двигатель системы охлаждения. Размером с футбольный мяч, он включает в себя насос и двигатель в герметичном отсеке, по которому перемещается охлаждающая жидкость холодильника, называемая хладагентом. Когда термостат обнаруживает слишком много тепла, включается компрессор и начинает преобразовывать хладагент из газообразного состояния низкого давления в газ высокого давления.

Газообразный хладагент перемещается из компрессора в конденсатор, где он становится жидкостью, выделяющей тепло. Затем жидкий хладагент нагнетается в капиллярную трубку, которая регулирует давление и расход. Когда жидкий хладагент достигает испарителя, он теряет давление и снова переходит в газообразное состояние. Это преобразование из жидкости в газ поглощает тепло в холодильнике, что приводит к охлаждающему эффекту.

Отношение к термостатам оттайки

Важно отличать термостат холодильника от термостата разморозки , который работает с функцией автоматического размораживания холодильника. Большинство современных холодильников размораживаются автоматически, а это означает, что иней или замерзшая вода, скопившаяся внутри холодильника, тает без необходимости использования специального устройства. Иней часто встречается в приборах, где желаемая температура находится около точки замерзания. Если воздух не циркулирует достаточно быстро или достаточно тщательно, могут образоваться участки льда.

При обнаружении инея таймер оттаивания, прикрепленный к термостату, выключает холодильник и включает нагреватель оттаивания, расположенный рядом с охлаждающими змеевиками холодильника. Когда нагреватель нагревается, любой лед или иней, скапливающийся на охлаждающих змеевиках, тает. Термостат оттаивания обычно размещается рядом с охлаждающими змеевиками и побуждает нагреватель оттаивания выключаться, когда тепло возле змеевиков достигает определенной температуры.

Особые обстоятельства

В некоторых ситуациях может использоваться внешний термостат холодильника, часто как способ более точного контроля внутренней среды. Устройства такого типа портативны и обычно состоят из нескольких соединенных между собой частей. Регулятор температуры и датчик обычно помещаются внутрь холодильника, а затем сам холодильник подключается к внешнему термостату, который блокирует его внутренние элементы управления. Панель обзора снаружи позволяет наблюдателям следить за внутренними условиями.

Этот тип настройки желателен для людей, которые хотят точно контролировать температуру без открытия дверей , так как это естественным образом меняет температуру, а также подает наружный воздух. Люди, которые делают пиво и ферментируют сыр, являются двумя наиболее вероятными покупателями этого вида продукции. Холодильники в этих случаях не открывают до тех пор, пока продукт не будет готов, и их обычно не делят с другой едой или другими скоропортящимися продуктами.

Как работают термостаты? | Electronics360

С этого механического термостата снята крышка, которая будет установлена на подставке. База крепится к стене, а к ней крепятся провода управления. Источник: Ahmed Faizan Ahmed

Термостат — это автоматический переключатель, используемый для управления системой отопления, вентиляции, кондиционирования воздуха и охлаждения (HVACR). Слово «термостат» имеет греческое происхождение: «термос» означает «горячий», а «статос» означает «стоять». Первые системы, в которых использовались термостаты, контролировали системы отопления и поддерживали в помещении желаемую температуру «горячего стояния». Управление охлаждением появилось позже, с появлением кондиционера.

Большинство термостатов управляют несколькими частями системы HVACR, включая вентилятор, а также компоненты охлаждения и обогрева. Воздуходувка обычно представляет собой вентилятор с системой воздуховодов, которая равномерно распределяет воздух по заданным помещениям. Охлаждающее или нагревающее устройство может управлять потоком воздуха или потоком воды.

Термостат – это устройство, которое регулирует температуру в определенном месте, например, в здании или холодильной камере. Задача терморегулятора – поддерживать заданную заданную температуру в помещении. Уставка – это температура, на которую настроен термостат.

Диапазон комфортных условий для большинства людей составляет от 72°F до 80°F и относительная влажность от 40% до 60%. Иногда воздух в помещении в зимние месяцы становится слишком сухим. В сухом помещении с низкой влажностью при прикосновении к дверной ручке или кому-либо другому может возникнуть разряд статического электричества. Гигростат используется для контроля влажности или уровня влажности в помещении и может использоваться в сочетании с увлажнителем или осушителем. Увлажнитель добавляет влагу в помещение, тогда как осушитель удаляет влагу из помещения.

Самые старые отопительные приборы с термостатическим управлением конца 1800-х годов использовали ртутный выключатель. Современные цифровые термостаты используют твердотельный термистор для измерения температуры воздуха или воды. Полупроводниковый термисторный элемент изменяет сопротивление при малейшем изменении температуры.

В цифровом твердотельном термостате сопротивление преобразуется в сигнал, который управляет различными функциями, которые может иметь термостат. Твердотельный датчик термистора настолько чувствителен, что может поддерживать температуру в помещении в пределах ±0,5°F от заданного значения. Эта чувствительность позволяет термостату с термисторным датчиком проводить тепловые измерения в диапазоне от ± 0,02% до ± 0,05%, что делает их очень эффективными термометрами.

Типы термостатов

Этот цифровой термостат имеет холодную настройку 74°F. Если внутренняя температура 75°F или выше, система будет находиться в режиме охлаждения. Вентилятор находится в режиме автоматического выбора, что означает, что вентилятор будет циклически работать с конденсаторным блоком. Источник: Trane. Общепринятая концепция термостата — это панель управления на стене, которая управляет системой отопления или охлаждения. На рисунках 1 и 2 показаны стандартные термостаты, используемые в домах или на предприятиях. Механический термостат использует движущиеся части для контроля температуры. В цифровом термостате почти нет движущихся частей. Цифровой термостат использует полупроводниковую технологию для управления температурой.

В этой статье основное внимание уделяется цифровым или полупроводниковым термостатам, поскольку они широко используются. Цифровые термостаты более надежны и имеют меньше движущихся частей, чем механические, и они поддерживают температуру в пределах ± 1 ° F от заданного значения. Их дисплей легко читается и интерпретируется. Однако нам все еще нужно понять основную работу механического термостата старого образца. Это пример механического термостата «тепло-охлаждение». Комнатный термометр показывает около 67 ° F. Источник: Ахмед Файзан Ахмедтермостат, потому что некоторые из них все еще используются.

Механический термостат крепится к основанию, закрепленному на стене. Сняв крышку с термостата, как показано на рис. 3, мы можем видеть управление. Крышка снята с этого механического термостата, который будет установлен на монтажной плите. База крепится к стене, а к ней крепятся провода управления. Источник: Ахмед Файзан. Ahmedwires прикреплен к подбазе. Каждая монтажная плита предназначена для определенного термостата.

Далее следует термостат сетевого напряжения, как показано на рис. 4 и 5. На рис. 5 сенсорная лампа помещается в поток возвратного воздуха. Когда температура воздуха или воды нагревает колбу, это заставляет диаграмму давления или сильфон расширяться, закрывая подвижные контакты, чтобы привести в действие контур охлаждения или охлаждения.

Термостаты сетевого напряжения имеют чувствительную колбу, заряжаемую давлением, которая должна находиться в потоке возвратного воздуха. Вы можете найти этот тип термостата в холодильной камере, бытовом холодильнике или на оконном блоке сразу за воздушным фильтром.

Первыми термостатами, использовавшимися в системах отопления и охлаждения, были термостаты сетевого напряжения. Даже сегодня термостаты сетевого напряжения используются в бытовых и коммерческих холодильных системах. Они также встречаются в оконных кондиционерах. Во многих конструкциях термостат сетевого напряжения должен быть в состоянии справиться с потреблением тока компрессором, поскольку он управляет компрессором и двигателем вентилятора. Это термостат сетевого напряжения. Синяя крышка снята, чтобы открыть внутренние детали. Выносной датчик обычно заправляется хладагентом, чтобы реагировать на изменения температуры воздуха. Датчик должен находиться в потоке возвратного воздуха. Источник: Ahmed Faizan Ahmeddirectly. Они выбираются с учетом температурного диапазона и RLA и LRA контакта.

Диапазон температур:

Высокая температура для систем кондиционирования и/или обогрева
Температура среды для холодильных установок (≈40°F)
Низкая температура для замораживания.

Используются многие другие типы регуляторов температуры, и не все термовыключатели называются термостатами. Например, внутренняя или внешняя перегрузка в компрессоре — это термостат, который размыкает силовую цепь, когда потребляется слишком большой ток или обмотка двигателя становится слишком горячей. Существуют термостаты линии нагнетания, которые размыкают цепь управления компрессором, если линия нагнетания становится чрезмерной.

Части термостата

Термостат представляет собой термовыключатель, который управляет нагревом, охлаждением или охлаждением. Обычный комфортный обогрев (A) Поперечное сечение термостата сетевого напряжения. (B) Термостат сетевого напряжения с сенсорной лампочкой. Источник: Ahmed Faizan Охлаждающий термостат Ahmedor показан на рис. 5 и состоит из двух частей:

Термостат: термовыключатель и опции переключения, такие как охлаждение, обогрев и включение/выключение вентилятора.
Основание: соединение для проводов термостата и отверстия для настенного монтажа. Термостат устанавливается над основанием.

Не все термостаты имеют основание.

Рабочее напряжение

Термостат имеет термовыключатель, который показывает температуру в помещении. База имеет проводные соединения и переключатели, такие как нагрев, охлаждение и включение/выключение вентилятора. Источник: Ахмед Файзан АхмедТермостат можно выбрать для работы от низкого или высокого сетевого напряжения. Низковольтный термостат может работать при напряжении около 30 В. Высокое напряжение может повредить устройство. Термостаты сетевого напряжения могут работать как с низким, так и с высоким напряжением.

В большинстве термостатов, используемых в системах кондиционирования воздуха в жилых или небольших коммерческих помещениях, используется схема управления на 24 В. В некоторых жилых и коммерческих системах используются низковольтные системы постоянного тока. Термин «комфортный контроль» постепенно заменяет слово «термостат». Этот термин используется, когда в системе используется напряжение постоянного тока или в системах, использующих сигналы связи между термостатом и остальной частью системы. Наконец, почти в каждой холодильной системе и оконном блоке используются термостаты сетевого напряжения.

На рисунках 6, 7 и 8 показаны три вида термостата напряжения сети кондиционирования воздуха. Показана передняя часть Это тот же термостат сетевого напряжения, что и на рис. 8, но крышка снята, чтобы показать его простую конструкцию. Номинальная сила тока указана на бирке внутри крышки термостата. Источник: Ахмед Файзан Ахмед (рис. 6), термостат со снятой крышкой (рис. 7) и задняя часть (рис. 8). Эти типы термостатов не имеют чувствительных ламп, как термостаты сетевого напряжения, показанные на предыдущих рисунках. Чтобы быть эффективными, они должны быть рядом с потоком возвратного воздуха, чтобы контролировать температуру воздуха.

Обратите внимание на рис. 7, что термостат сетевого напряжения менее сложен, чем низковольтный. Это задняя часть термостата сетевого напряжения, показанная на рис. 7. Заводская проводка представляет собой провод большого сечения, который может выдерживать более высокие условия низковольтный термостат. Источник: Ахмед Файзан Ахмедтермостат. На рис. 8 показан заводской калибр провода 14 AWG, который намного больше, чем провод 18 AWG, используемый в низковольтных устройствах контроля температуры.

Рисунок 9 выглядит как термостат сетевого напряжения, но это низковольтное устройство. Номинальная сила тока на термостате определит, является ли он термостатом сетевого или низковольтного напряжения. Этот термостат часто используется в коммерческих целях, но также может использоваться. Этот низковольтный термостат имеет внешний вид, аналогичный термостату сетевого напряжения. Он часто используется в коммерческих целях, но может работать и в жилых помещениях. Источник: Ahmed Faizan Ahmedwork в жилой инсталляции.

Установка термостата

Установка термостата влияет на его работу. Установка должна производиться в месте, защищенном от влияния температуры наружного воздуха, например, солнца или сквозняков, рядом с наружной дверью. Термостат, установленный на стене, которая напрямую связана с внешней средой, будет зависеть от наружной температуры и температуры излучения на стене. Термостат должен быть изолирован от внутренних источников тепла, таких как свет, электроника или люди. Лучшее место — на внутренней стене рядом с решеткой рециркуляционного воздуха.

Рекомендации по установке термостата:

Следуйте рекомендациям производителя.
Устанавливайте на высоте не менее 52–60 дюймов над полом.
Он должен быть ровным, даже если это современный электронный термостат.
Кондиционированный воздух не должен дуть на него.
Не устанавливайте на наружной стене, за дверью или в углах.
Не устанавливайте в местах, где на него может воздействовать солнце или тепловое излучение от дымоходов или труб.
Не устанавливать на кухне.
Крепление рядом с потоком возвратного воздуха. Центральный коридор — правильный выбор.
Заделайте отверстие в стене вокруг провода термостата. Воздух, поступающий через это отверстие, может повлиять на работу термостата. Даже внутренняя стена может подвергаться воздействию внешнего воздуха.
Обычно при подключении термостата используются многожильные провода 18-AWG. Если пробег превышает 100 футов, следует использовать провод большего сечения.

Термостат для коммерческих холодильников

Перейти к содержимому Термостат холодильника

Термостат для холодильника

Свяжитесь с нами СЕЙЧАС

Термостат для холодильника

Свяжитесь с нами СЕЙЧАС

Что такое термостат?

Также называется регулятором температуры . Это устройство, используемое для контроля температуры. Сначала он измеряет температуру (переменная процесса), а затем сравнивает ее с требуемым значением (заданным значением). Разница между двумя значениями называется ошибкой (отклонением). Контроллеры температуры используют эту ошибку, чтобы решить, сколько нагрева или охлаждения требуется, чтобы вернуть температуру процесса к желаемому значению. Как только этот расчет будет завершен, контроллер выдаст выходной сигнал, который влияет на требуемое изменение. Этот выходной сигнал известен как управляемое значение и обычно подключается к нагревателю, регулирующему клапану, вентилятору или некоторым другим «конечным элементам управления», которые фактически увеличивают или отводят тепло от процесса.

Применение: индукционные плиты, холодильники, электрические плиты, кондиционеры и т. д.

Как работает термостат холодильника?

Термостаты контролируют время пуска и время останова компрессора с помощью датчика температуры, установленного в корпусе холодильника, для регулировки температуры и управления разморозкой.

Какие типы регуляторов температуры мы используем для
наших коммерческих холодильников?

Механический контроллер

Механический регулятор температуры — это регулятор температуры, который регулирует температуру за счет механических и физических реакций. Он имеет характеристики удобного обслуживания и низкой цены. Но у него короткий срок службы и неточная регулировка температуры приведет к нестабильной температуре в холодильнике. Ниже представлены наши коммерческие холодильники или морозильники, которые в стандартной комплектации поставляются с механическим термостатом. Как вы знаете, это может быть сделано на заказ с цифровым контроллером, если вам это нужно.

Свяжитесь с нами СЕЙЧАС

Цифровой контроллер

Цифровой контроллер температуры представляет собой контроллер температуры, который регулирует температуру с помощью электронной схемы. Он имеет характеристики удобной работы и высокой точности управления. Но он дорог, а из-за сложной конструкции неудобен в ремонте. Ниже представлены наши коммерческие холодильники или морозильники, которые в стандартной комплектации поставляются с цифровым контроллером. Как видите, морозильники с динамическим охлаждением должны иметь цифровой термостат для автоматического размораживания.

Свяжитесь с нами СЕЙЧАС

Инструкции

Цифровой контроллер

Свяжитесь с нами сейчас

Руководства

Различия между механическим и цифровым контроллером

Тип	Механический регулятор температуры	Цифровой регулятор температуры
Состав Структура	Датчик температуры, полость датчика температуры и контактный выключатель.	Датчик температуры и печатная плата.
Марки	Тонгда, Хуйшан	Карел, Цзинчуанг (Элитех), Элиуэлл
Рабочая теория	Благодаря «тепловому расширению и сжатию» трубки датчика температуры в полости датчика температуры создается давление для управления пуском и остановом пускового контура компрессора.	Настройка печатной платы управляет запуском и остановом контура компрессора в соответствии с температурой, определяемой датчиком температуры.
Точность управления	Низкий. Можно только контролировать диапазон температур. ( Приложение 1 )	Высокий. Может контролировать точное значение температуры.
Способ регулировки температуры	Вращайте кнопку, чтобы контролировать частоту запуска и остановки компрессора, чтобы уменьшить или увеличить температуру в холодильнике. Чем выше передача, тем ниже температура, и наоборот.	Отрегулируйте коммутационную программу, нажимая кнопки, и наблюдайте за температурой на дисплее, чтобы достичь заданной температуры.
Размораживание	Нет функции разморозки. Для облегчения разморозки необходим внешний таймер разморозки.	С функцией разморозки. По умолчанию разморозка выполняется каждые 6 часов в течение 20 минут.
Стоимость	Около 12 $	Около 35 $

Приложение 1

Диапазон температур, соответствующий каждой шестерне механического термостата

Из-за конструктивных особенностей самого механического контроля температуры его шестерня представляет не точное значение температуры, а диапазон температур. 1-я передача соответствует самой высокой температуре. 7-я передача соответствует самой низкой температуре. Заводская настройка наших холодильников обычно находится на средней передаче, то есть на 4-й передаче.

Шестерня	Вкл. (°C)	Выкл. (°C)	Диапазон температур (°C)
1	9,5±2	5,5±2	5,5~11,5
2	9±2	5±1,5	5~11
3	8±2	4±1,5	4~10
4	7,5±1,5	3,5±1,8	3,5~9
5	6 ±1,5	3±1,5	3~7,5
6	5±1,5	1±1,5	1~6,5
7	3,5	-0,5	-0,5~3,5

Свяжитесь с нами

Ваше имя (обязательно)

Ваш адрес электронной почты (обязательно)

Пожалуйста, оставьте это поле пустым.

Выберите объем закупки (обязательно)
—1 ~ 56 ~ 2021 ~ 100101 ~ 300301 ~ 10001000+

Ваше сообщение

Давайте работать вместе:

Ваше имя (обязательно)

Ваш адрес электронной почты (обязательно)

Пожалуйста, оставьте это поле пустым.

Выберите объем закупки (обязательно)
—1 ~ 56 ~ 2021 ~ 100101 ~ 300301 ~ 10001000+

Ваше сообщение

Procool2022-09-20T02:09:56+00:00

Перейти к началу

Системы термостатов разморозки | Запад КС

Что такое термостат оттаивания?

Термостаты размораживания являются общим элементом многих холодильных устройств и процессов, от бытовых приборов до промышленных холодильных складов. Накопление инея на испарителях создает изоляционный слой, который снижает эффективность системы, что означает либо увеличение эксплуатационных расходов на поддержание низкой температуры, либо возможность повреждения продуктов, которые не поддерживаются при правильной температуре.

Термостат оттайки работает отдельно от системы охлаждения и отвечает за предотвращение образования инея на испарителях, чтобы избежать увеличения затрат на менее эффективное охлаждение. Он делает это, активируя либо электрический нагревательный элемент, либо клапан горячего газа, чтобы повысить температуру на испарителе и растопить иней.

Преимущества термостата оттаивания

В любом процессе охлаждения или применении передаваемое тепло может вызвать образование конденсата на испарителе. Если температура достаточно низкая, собравшийся конденсат замерзнет, оставив иней на испарителе. Иней впоследствии будет действовать как изоляция на трубах испарителя и снизит эффективность теплопередачи, что, в свою очередь, означает, что система должна работать усерднее, чтобы достаточно охладить окружающую среду, или что холодильник вообще не может достичь заданного значения.

Это имеет последствия либо в том, что продукт не хранится или не охлаждается до нужной температуры, что может увеличить количество бракованных продуктов, либо в том, что на поддержание правильной температуры тратится больше энергии, что увеличивает эксплуатационные расходы. В любом случае бизнес несет убытки из-за потерь или более высоких накладных расходов.

Термостаты оттайки борются с этим, периодически растапливая иней, образующийся на испарителе, и позволяя воде стекать, поддерживая уровень влажности в окружающей среде как можно ниже.

Как работают термостаты оттаивания?

Термостаты оттаивания работают как часть контура управления технологическим процессом, в котором термостат оттаивания измеряет переменную и настроен на активацию нагревательного элемента, как только переменная достигает определенной точки.

Существует несколько возможных переменных для измерения и активации термостата оттаивания в соответствии с:

Время – термостат оттаивания активируется через определенные промежутки времени, независимо от уровня замерзания
Температура – термостат оттаивания измеряет температуру испарителя и активируется при достижении заданного значения для нагрева и оттаивания испарителя
Толщина инея — инфракрасный датчик используется для измерения количества образовавшегося инея и активирует нагревательный элемент, когда он достигает определенной толщины.

Как только измеряемая переменная достигает заданной точки, будь то период времени, температура или толщина инея, термостат оттайки выключает компрессор и, если он установлен, активирует нагревательный элемент.

Термостат оттайки будет иметь вторую уставку, при достижении которой он отключится аналогично уставке активации. Это гарантирует, что нагревательный элемент не будет работать дольше, чем это необходимо, чтобы вернуть холодильнику или морозильнику максимальную эффективность.

Управление термостатом оттаивания электрическим и горячим газом

При использовании активного нагревательного элемента с термостатом оттаивания доступны два варианта: либо электрический элемент, который включается, либо горячий газ, который подается в испаритель с помощью клапана.

Электрические термостаты оттаивания дешевле в установке и проще в эксплуатации из-за отсутствия в системе механических частей и потому, что они устанавливаются рядом с испарителем, но остаются отдельными. Однако недостатком этого является то, что, поскольку электрический нагревательный элемент установлен в самой зоне охлаждения, это может привести к передаче большего количества тепла в окружающую среду, а не в испаритель. Впоследствии потребуется больше времени, чтобы вернуть холодильник к заданному значению.

И наоборот, системы оттаивания горячим газом работают внутри испарителя с помощью клапана, позволяющего газу высокого давления и высокой температуры из компрессора течь через испаритель и нагревать иней изнутри. Это нагревает иней более точно и плавит его более эффективно, чем электрический нагреватель, а также приводит к тому, что меньше тепла может попасть в зону охлаждения. Недостатками этого являются повышенная стоимость и сложность установки, проблема износа механических частей, которые потребуют более регулярного обслуживания, и, кроме того, повышенная вероятность теплового удара, повреждающего испаритель, поскольку горячий газ проходит через него, когда он охлаждается до температуры ниже 0°С.

Управление термостатом оттаивания

Наличие дополнительной системы термостата оттаивания связано с эксплуатационными расходами, которые можно уменьшить несколькими способами.

Если уровень инея низкий, можно разморозить испаритель во время останова компрессора. Это означает, что устройство не охлаждается активно, поэтому температура начнет повышаться до температуры окружающей среды. Поскольку дополнительный нагревательный элемент не требуется, поэтому эксплуатационные расходы минимальны, обычно это только затраты на поддержание работы вентилятора, который помогает отводить конденсат от испарителя к дренажу, удалять влагу и уменьшать образование инея в будущем.

Если уставка температуры холодильника очень низкая и простого выключения компрессора недостаточно для повышения температуры, достаточной для таяния инея, необходимо включить в систему нагревательный элемент. Эти системы будут иметь более высокие эксплуатационные расходы, чем те, которые основаны на выключенном цикле, но они будут удалять более крупные отложения инея гораздо эффективнее, что повысит общую эффективность системы в долгосрочной перспективе.

В случаях, когда присутствует нагреватель, наиболее эффективным способом разморозки является достижение установленного значения заданной переменной, измеряющей уровень замерзания. Для инфракрасной системы это будет, когда датчик не отключится из-за мороза, а для системы с регулятором температуры это будет, когда температура испарителя поднимется до заданной температуры.

И, наконец, есть возможность оттаивания по времени через регулярные промежутки времени, которые длятся в течение времени, указанного пользователем. Эти интервалы должны быть достаточно длительными, чтобы удалить накопившийся иней, но не настолько длительными, чтобы излишне нагревать окружающую среду.

Этот метод дешевле и проще в установке и настройке, чем решения с дополнительным датчиком, однако таймерный элемент не гарантирует такой же эффективности, как другие методы, а также требует большего участия оператора в плане изменения настроек для работы определить оптимальную продолжительность работы системы оттаивания. Таким образом, в течение срока службы системы термостата оттаивания более низкая эффективность и более высокие эксплуатационные расходы могут перевесить более высокие первоначальные затраты на более сложную систему датчиков в особо чувствительных средах.

Для получения дополнительной помощи или информации о ассортименте термостатов и термостатов размораживания West Control Solutions используйте одну из кнопок ниже

Термостат: выбор, типы, функции

Время чтения: 6 минут

Термостат является одним из компонентов, который чаще всего вызывает проблемы в бытовом холодильнике. Из-за большого количества различных типов термостатов часто трудно найти замену. Различные производители все чаще выпускают OEM-серии, для которых замены обычно нет вообще или только по лунным ценам. В нашей программе поставок широкий выбор моделей от различных производителей, таких как Danfoss, Ranco, Atea, Mikrone, Alco, Prodigy. Если вы не можете найти у нас подходящую модель в основном ассортименте, просто свяжитесь с нашей службой поддержки клиентов, которая проконсультирует вас по выбору подходящей альтернативы.

В этом сообщении блога я хотел бы дать вам краткий обзор того, какие аспекты играют роль при выборе подходящего термостата для сравнения. Таким образом, вы можете выбрать себе новую модель или подходящий сервисный термостат для вашего термостата.

Для термостатов важны следующие атрибуты:

Значения переключения температуры (контакты размыкаются и замыкаются для холода и тепла)
Капиллярная трубка Длина датчика
Контакты (Номер, Положение, Размер)
Функция автоматического размораживания (постоянная температура перезапуска)

Если вы ищете подходящую замену для вашего термостата, важно, чтобы вы нашли термостат со свойствами, сравнимыми с уже используемым вами термостатом. Функции обзора и фильтрации в нашем магазине помогут вам наилучшим образом. Несмотря на то, что важно, чтобы вы нашли термостат, который имеет как можно больше тех же свойств, что и первоначально установленный, не все должно быть точно таким же, как оригинал. Как правило, это даже невозможно. Например, капиллярная трубка может быть длиннее (слишком длинная часть просто остается скрученной — ее нельзя обрезать!) и значения переключения немного отличаются. Другие размеры контактов часто могут быть решены с помощью других кабельных наконечников и т. д. Важно, чтобы примерные функциональные значения совпадали, чтобы ваш охлаждающий блок снова быстро охлаждался должным образом.

Конструкции

В целом все термостаты используются для контроля температуры, но в холодильной технике есть два основных типа: стандартный регулируемый термостат соответственно. Дифференциальный термостат для настенного монтажа (монтаж на консоли из листового металла) и термостат холодильника или сервисный термостат. Обычный термостат (также известный как переключающий переключатель с термостатическим управлением) состоит из тонкой трубки, заполненной жидкостью, газом или паром, датчика температуры и двух контактов, с помощью которых регулируется и контролируется температура в холодильнике. Освещение холодильника подключается к контакту через дверной выключатель. Другой контакт включает или выключает компрессор в зависимости от заданной температуры и температуры внутри холодильника. Если температура в помещении падает ниже установленного значения (включение обогрева), контакт обогрева замыкается. Если температура в помещении поднимается выше заданного значения (включение холода), контакт охлаждения замыкается. Есть много термостатов, внешне похожих друг на друга, но внешний вид термостатов не имеет значения. Но вы можете очень хорошо отличить дифференциальный термостат от рабочего термостата снаружи.

Механический Дифференциальный термостат для регулирования температуры в помещении имеет две отдельно регулируемые шкалы на передней панели: слева для уставки (верхнее значение переключения) и справа для дифференциальной настройки (гистерезис). На левой шкале задается верхнее значение переключения (верхнее значение переключения), а на правой — разница. Значение отключения (нижняя точка переключения) соответствует: значению слева (верхняя точка переключения) минус разница.

Пример: значение слева «-5» °C, значение справа «4» °C — дает значение отключения -9°С.

В случае дифференциальных термостатов изменение объема при изменении температуры передается на диафрагму и далее на мгновенный выключатель капиллярной трубки. Операция понятна и, прежде всего, очень проста, так как температуру можно установить, просто повернув ручку.

A Сервисный термостат или термостат холодильника представляет собой обычный термостат с фиксированным гистерезисом. Они часто используются в холодильниках и морозильниках и коммерчески доступны в бесчисленных вариантах. Обслуживание Термостаты относительно недороги, и их легко найти в нашей базе данных продуктов.

Анализ ошибок

Часто неясно, является ли термостат причиной сбоев в работе холодильника.

В следующих случаях можно быть почти уверенным, что проблема с термостатом:

— Холодильник больше не охлаждает

— Холодильник охлаждает без перебоев-> сильное обледенение (Компрессор не выключается и работает постоянно ).

Чтение значений переключения

Часто спрашивают, как считывать значения температуры на термостате-> они определяются следующим образом:

— Поз. теплый вкл/выкл: +2°C / -5,5°C. / на минимальном и заданном уровне

— Поз. холод вкл/выкл: -13,5°C / -25°C. / при максимальном заданном уровне

Когда термостат работает при минусовых температурах, как в этом случае, обязательно, чтобы датчик плотно прилегал к пластине испарителя. Если это невозможно, термостат не работает должным образом. В этом случае он никогда не выключится, а компрессор будет работать непрерывно.

Электронные термостаты или контроллеры холодильного оборудования используются для контроля температуры в помещении с ограничением разморозки и для отображения фактической температуры в помещении, что часто является преимуществом. Дополнительную информацию о контроллерах холодильного оборудования можно найти в отдельной записи блога .

Универсальные сменные модели

В нашем магазине вы можете найти несколько универсальных термостатов со склада, которые могут заменить большинство термостатов для холодильников в случае ремонта благодаря очень широкому диапазону температур и более длинной капиллярной трубке. Вот краткий их список:

Термостат RANCO K50-h2107000, VB107, макс.+2/-3; мин.+12,5/ ; L=2000 мм

Термостат RANCO K50-h2104001, VC101, макс.-/-22,5; мин. +2/- 5; L = 1200 мм

Сервисный термостат Danfoss 077B7003, капиллярная трубка 1,6 м для холодильников с автоматическим оттаиванием

Сервисный термостат Danfoss 077B7001, капиллярная трубка 1,3 м

Только для любителей:

https://www.kaeltetechnikshop.com/Differenzthermostat-PRODIGY-F2000-35-35-0C-L-1-5-m/47-324800-21

Этот дифференциальный термостат можно установить снаружи, а датчик можно закрепить в помещении. Когда корпус снят, термостат подобен всем типам Ranco K…. и может быть установлен внутри холодильника.

Что такое термостат оттаивания? (с картинками)

Т. Дусетт

Дата последнего изменения: 17 августа 2022 г.

Термостат оттаивания – это устройство контроля температуры в автоматической системе оттаивания холодильника. Система разморозки состоит из трех компонентов: таймера, термостата и нагревателя. Когда змеевики в холодильнике становятся слишком холодными, таймер разморозки дает сигнал нагревателю включиться и работать, чтобы растопить скопившийся лед. Функция термостата состоит в том, чтобы заставить нагреватель выключаться, когда змеевики возвращаются к правильной температуре.

Когда начинается цикл оттаивания, переключатели из металлического сплава нагревателя оттаивания срабатывают по таймеру, чтобы переключиться на подогрев. Когда цепь снова замыкается, металл охлаждается. Когда термостат определяет эту новую температуру, он предлагает выключить нагреватель. Неисправный термостат может привести к перегреву обогревателя или вообще к его отказу.

Термостат оттаивания отличается от термостата холодильника, который представляет собой датчик температуры, используемый для регулирования системы охлаждения холодильника. Это устройство работает для измерения внутренней температуры и предотвращает перегрев или переохлаждение холодильника. Если температура становится экстремальной, термостат побуждает компрессор холодильника включаться или выключаться.

Обычно термостат оттаивания располагается под холодильником, но его также можно найти в задней части холодильника/морозильника, расположенного рядом. Он прикреплен к разъемам проводов рядом с змеевиками системы оттаивания и подключен к жгуту проводов, который позволит его снять. В некоторых случаях он подключается непосредственно к жгуту проводов, и его необходимо удалить, перерезав провода.

Внутри термостата находится маленькая мерзкая ртуть, используемая для измерения температуры змеевиков холодильника. Термостат должен показывать 0°F (-17°C) при самых низких температурах. Показания для этого можно сделать с помощью омметра, или мультиметра, в тех случаях, когда термостат необходимо проверить на работоспособность. Часто флакон может выйти из строя, и его необходимо будет сбросить. Если он по-прежнему не читает в допустимых пределах, скорее всего, он неисправен.

Многие новые модели холодильников оснащены платами адаптивного управления разморозкой. Эти цифровые платы заменяют традиционные механические таймеры оттаивания и термостаты и подключаются непосредственно к холодильнику. Термостат оттайки на этих платах работает одинаково, но вся плата может обнаруживать сбои в функциях термостата, компрессора или нагревателя.
