как снять верхнюю и сервисную панели, тэн, заднюю стенку
Все стиральные машины время от времени ломаются и выходят из строя. И если владелец техники хочет разобраться в поломке и починить аппарат своими руками, ему в первую очередь следует узнать, как разбирается стиральная машинка, а также как потом правильно собрать эту технику.
О том, какие инструменты вам могут понадобиться и о самостоятельном ремонте стиральной машины читайте в другой статье.
Процесс разборки
Сначала следует подобрать и сложить рядом с машинкой все инструменты, которые понадобятся для работы.
Отсоединение верхней панели
Она крепится с помощью нескольких винтов, открутить которые поможет крестовая отвертка. Возьмитесь одной рукой за заднюю часть панели и немного ее приподнимите. В это время второй рукой передвигайте панель по направлению назад. Как только вы заметите, что панель больше не прикреплена, ее можно свободно снимать с машинки.
Отсоединение блока управления
Прежде всего, следует снять резервуар, в который насыпаются моющие средства. Это не представляет особых трудностей.
Далее займитесь демонтажем ящика распределителя. Так как в его креплении тоже используются винты, вам опять придется взять в руки крестовидную отвертку.
Одной рукой возьмитесь за правую сторону блока управления, а левой рукой потяните панель на 90 градусов. При таком действии панель отсоединится от правого крепежа.
Далее нужно зафиксировать панель, в чем поможет сервисный крюк. Ваша цель — развернуть панель на 180 градусов и подвесить на боковой стенке стиральной машинки. При этом больший конец крюка поместите в вырез блока управления, а меньший – в стенку машинки.
Снятие сервисной панели
Используя отвертку, выкрутите болты, после чего снимите панель с помощью ломика, который должен быть деревянным либо пластиковым. Надавливайте на машинку очень осторожно, чтобы не повредить сервисную панель.
Затем, растворив дверку, возьмите плоскую отвертку, чтобы снять хомут, который ее фиксирует.
Отложите инструмент в сторону, после чего руками снимите манжету, которая установлена по центру.
Извлечение центральной панели
За ее крепление к боковым стенкам аппарата отвечают четыре болта. Открутив эти болты крестовидной отверткой, уберите крепление и извлеките центральную панель одновременно с окном. На этом же этапе вытащите разъем, который выполняет функцию блокировки двери.
Следующая цель – демонтаж шланга, который подходит к распределителю. Возьмите плоскогубцы и ослабьте хомут на шланге, далее вытащите шланг, после чего снимите и сам хомут.
Такие же действия помогут вам снять шланг, подходящий к прессостату — после ослабления хомута отсоедините и извлеките сам шланг, потом хомут и манжету.

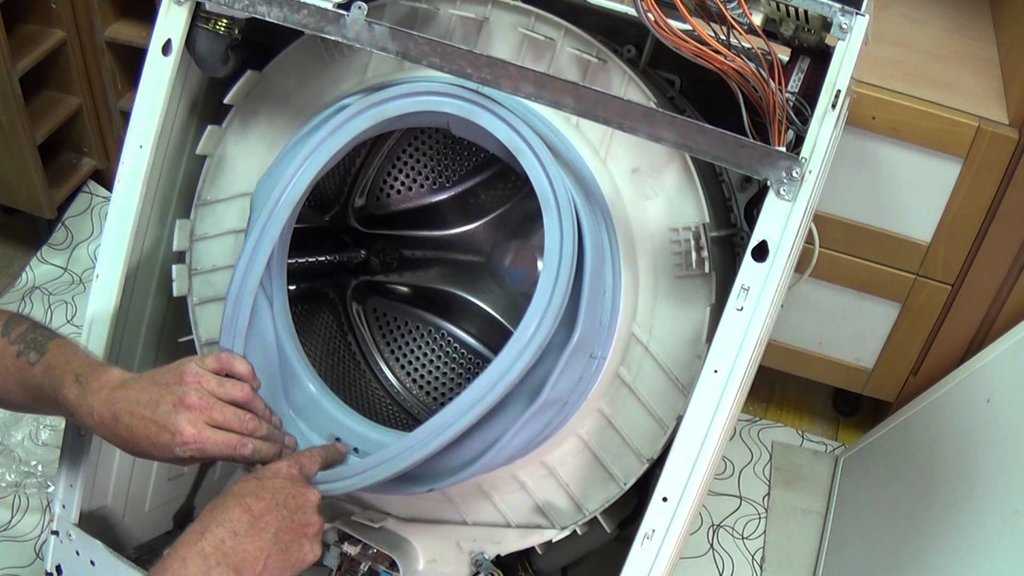

Для извлечения манжеты на люке сперва ослабьте винтовые манжеты, которые находятся на баке. Для этой цели подойдет крестовидная отвертка. Далее уже с помощью плоской отвертки открутите хомут манжеты и извлеките его, после чего вам останется лишь отцепить саму манжету и снять ее с барабана.
Снятие задней стенки
С этой целью открутите винты, которые отвечают за ее крепление к корпусу техники. После этого отсоедините от барабана все элементы, которые будут препятствовать его демонтажу (это все шланги, подсоединенные к баку).
Снятие ТЭНа
Осторожно отсоедините от нагревательного элемента провода, открутив их. Эту операцию можно пропустить, если выкрутить гайку и вытащить ТЭН полностью.
Если вы собираетесь снять бак, открутите противовесы и уберите их в сторону. Далее следует отсоединить удерживающие бак амортизаторы с помощью гаечного ключа. Открутите ним болты, которые крепят амортизаторы к корпусу техники, а затем извлеките их. Теперь осталось аккуратно снять бак с пружин и вытащить его вместе с двигателем из машинки.
В. Хатунцев в своем видео наглядно рассказывает о том. как разобрать стиральную машину для замены ТЭНа.
Если есть такая необходимость, далее электродвигатель откручивают от бака. Разбирая бак, вы можете столкнуться с тем, что в некоторых моделях машинок он клееный.
Такой бак доведется распилить ножовкой, а во время сборки воспользоваться болтами, гайками и герметиком из силикона.
В качестве наглядного примера посмотрите видео канала «Стирка +», где разбирается стиральная машина марки Занусси.
Как собрать
Процесс сборки стиральной машинки должен выполняться в той же последовательности, в какой вы разбирали аппарат. Сначала выполняют последние операции, постепенно по порядку добираясь до первых действий.
Собирая машинку, важно убедиться, что манжета встала на дверце точно на свое место. Символ треугольника на ней должен совпадать с вертикальной осью машинки – прямо напротив этого символа должна оказаться спускная канавка (это должна быть наиболее нижняя точка манжеты).
Кроме того, при закручивании болтов хомутов на манжете, убедитесь, что их головки расположены на уровне, соответствующем расположению свободного штифта растяжек. Разбирая машинку, вы можете делать фото особенно сложных мест соединений, чтобы воспользоваться такими подсказками при сборке устройства.
О замене фланцев барабана, подшипников в стиральной машине Whirlpool с верхней загрузкой смотрите в авторском видео В. Хатунцева.
О замене подшипников в стиральных машинах с фронтальной загрузкой Electrolux, Zanussi, AEG смотриет в следующем видео Владимира Хатунцева.
Как разобрать стиральную машинку самостоятельно без помощи мастера
Для выполнения домашней работы на сегодняшний день создано немало различных устройств. Среди них особенно выделяется ничем не заменимая стиральная машина. Без неё уже ни одна порядочная хозяйка не представляет для себя нормальную жизнь. Хотя современные производители стараются выпускать новые стиральные машинки очень высокого качества, но всему есть предел. После долговременной работы многие детали изнашиваются и нередко выходят из строя. В этом случае требуется ремонт, который может оказаться нелегким бременем для домашнего бюджета. Однако есть простой вариант, при котором появляется возможность совсем не платить деньги — это сделать всё собственными руками.
- Как разобрать импортную стиральную машину с боковой или горизонтальной загрузкой
- Разборка стиральной машины с боковой или фронтальной загрузкой
- Подготовка
- Разбор итальянской стиральной машины
Стиральные машины изготавливают по современным технологиям. И справиться с их разборкой не каждому будет под силу. Особенно тем, кто не владеет опытом работы с ремонтом сложных механизмов.
Все стиральные машины выполняют одинаковые функции, но имеют различные конструктивные особенности. В одном случае в них белье закладывают сверху, а в другом сбоку. Вследствие этого последовательность работ существенно различается между собой. Поэтому при разборке, а тем более в ремонте необходима предельная осторожность, аккуратность и особая внимательность.
Разборка стиральной машины с боковой или фронтальной загрузкой
Для этого потребуются инструменты:
- Головки для раскручивания гаек и болтов.
- Длинный вороток либо несколько насадок.
- Небольшой съёмник для подшипников.
- Крестовая и плоская отвёртки.
- Средних размеров молоток.
- Различные гаечные ключи.
- Мощные пассатижи.
Подготовка
Перед началом разборки стиральной машинки необходимо создать удобные условия для работы. Как правило, техника находится в ванной комнате, где ограниченное пространство не позволит нормально трудиться. В этом случае вначале нужно отодвинуть машинку от стены, а затем убрать шланги. Но прежде следует перекрыть магистраль, чтобы отключить холодную воду. Обычно в квартире всегда есть кран на центральном трубопроводе. Его нужно просто повернуть на 90 градусов.
Зачастую во время подключения стиральной машины устанавливают дополнительный кран, что очень удобно. Если его закрыть, то подача воды во всей квартире не прекратится, а будет отключена только машинка.
На следующем этапе необходимо ослабить хомут и снять шланг. Для этого лучше всего пассатижами зажать нижнюю гайку и крестовой отвёрткой немного открутить винт. Второй патрубок, который идёт на слив, отсоединить ещё проще. Для этого необходимо лишь отвернуть гайку руками.
После отсоединения шлангов машинку лучше перенести в более просторную комнату, где помещение позволит свободно сделать разборку. По завершении этой работы нужно будет приготовить необходимый инструмент. Для этого понадобятся отвёртка, головки, вороток, молоток и пассатижи. Если машинка работает очень долго, но никогда не разбиралась, то обязательно понадобится съёмник, так как старые подшипники довольно трудно снимаются без этого приспособления.
Разбор итальянской стиральной машины
Порядок разборки деталей:
- Верхняя крышка.
- Противовес.
- Приёмная коробка для порошка.
- Панель управления.
- Правый клапан с трубкой.
- Коробка дозатора для порошка.
- Задняя крышка.
- Клапан.
- Ремень.
- Двигатель.
- Проводка.
- Амортизаторы.
- Клеммы от насоса.
- Патрубок.
- Манжет на круглом окне.
- Достаём барабан.
Чтобы научиться разбирать импортные машины с боковой или горизонтальной загрузкой, лучше всего использовать пример фирмы Indesit. Это очень известная модель, которая обладает хорошей работоспособностью, долговечностью и пользуется прекрасной репутацией. За 10 лет интенсивной работы она практически не имеет серьёзных поломок. Но наступает время, когда сальники от старости приходят в негодность и начинают болтаться подшипники. Это самая распространённая поломка. Чтобы её устранить, необходимо вначале разобрать машинку, а затем уже
Разбор стиральной машины начинают с верхней крышки.
Вначале с задней стороны откручивают два винта. Потом немного пододвигают площадку назад, и тогда она спокойно снимается вверх. Далее откручивают три болта и вынимают противовес из машинки. Затем вытаскивают коробку приёмника для порошка и откручивают все винты, которые держат панель управления. Если её поднять, то она легко снимется.
После этого отсоединяем все клеммы, а также вытаскиваем правый клапан и вынимаем большую коробку дозатора для порошка. Но перед тем как его поднять, нужно снять патрубок, который крепится на одной резинке. Затем снимаем манжет круглой формы, где находится дверь. Снять его несложно. Вначале подковыриваем резинку отвёрткой и вытаскиваем хомут в виде проволоки. И тогда резина легко снимется в сторону барабана.
На следующем этапе переходим к задней части, где сразу откручиваем все болтики крышки. Следом снимаем ремень и переходим к мотору. Он крепится на двух болтах, которые нужно выкрутить.
Но прежде потребуется отсоединить всю проводку. Когда все крепления будут сняты, мотор упадёт на пол. Достать его несложно, стоит лишь наклонить машинку и вытащить за вал. Сзади имеется трубка с клапаном, куда подсоединяется холодная вода. Она крепится на одном шурупе, который также нужно выкрутить, после чего снять все устройство.
Когда вся работа будет сделана, нужно положить машинку набок и открутить гайки амортизаторов. Затем потребуется снять патрубок с насоса, а также отсоединить всю проводку. После этого обратно ставим корпус в вертикальное положение и спокойно вытаскиваем весь барабан из машинки наверх. На этом основная разборка считается законченной, и можно приступать непосредственно к ремонту.
Как разобрать переднюю часть стиральной машины Samsung с фронтальной загрузкой
Вы ищете простой, но лаконичный способ получить доступ к передней части стиральной машины Samsung с фронтальной загрузкой?
Прежде чем мы приступим к устранению неполадок, не забудьте в первую очередь соблюдать принципы безопасности.
Всегда отключайте электрические приборы перед работой с ними. Будьте осторожны с острыми краями, поднимайте тяжелые предметы и держите наготове полотенца и ведро на случай разлива воды.
- Удалите два винта, расположенные сзади верхней панели.
- Сдвиньте верхнюю панель назад и снимите ее, стараясь не допускать острых краев.
На этом этапе, если вам необходимо заменить панель управления и дисплей, вам необходимо сначала снять панель управления. Как?
- Вытяните лоток диспенсера.
- Нажмите на выступ, расположенный сзади, чтобы освободить и снять лоток диспенсера.
- Найдите и снимите крепежные винты дозатора, сдвиньте дозатор к задней части машины и снимите панель управления сверху.
- Отсоедините 2 жгута проводов, чтобы полностью освободить панель.
Читайте дальше, чтобы получить доступ к компонентам, расположенным немного глубже в вашей машине.
- Чтобы завершить снятие передней панели, используйте пару острогубцев, чтобы удалить удерживающую проволоку, которая удерживает на месте уплотнение крышки дверцы.
- Снимите уплотнение с края передней панели.
- Выкрутите два винта, которые крепят дверную защелку на месте.
- Откройте и снимите дверцу доступа к фильтру и освободите дренажную трубку от удерживающего выступа.
- Теперь отверните винты, расположенные внутри корпуса фильтра.
- Наклоните стиральную машину назад и поместите какой-либо предмет под переднюю часть стиральной машины для поддержки.
- Удалите два винта, расположенных внизу. Это два винта, которые крепят переднюю панель.
- Если вам необходимо получить доступ к узлу насоса, отсоедините фиксатор провода узла от основания.
- Наклоните стиральную машину, снимите опору и осторожно опустите стиральную машину на землю.
- Удалите крепежные винты, расположенные в верхней части передней панели.
- С помощью шлицевой отвертки снимите переднюю панель с рамы.
- Снимите шланг рециркуляции с удерживающих скоб на панели.
- Теперь снимите переднюю панель, чтобы получить доступ к таким компонентам, как узел насоса и амортизаторы переднего бака.
Соберите стиральную машину, следуя инструкциям выше в обратном порядке или читайте дальше.
- Совместите прорези на передней панели с выступами в основании.
- Замените и закрепите шланг рециркуляции в удерживающих скобах.
- Дважды проверьте, что узел дверной защелки находится внутри шкафа.
- Зафиксируйте верхнюю половину панели на месте.
- Замените верхние винты.
- Поднимите и поддержите переднюю часть стиральной машины, чтобы заменить нижние винты.
- Снимите опору и опустите прибор на землю.
- Замените винты в корпусе фильтра.
- Закрепите дренажную трубку под фиксатором.
- Установите на место дверцу доступа к фильтру и защелкните ее.
- Выровняйте защелку передней дверцы и замените крепежные винты.
- Совместите уплотнитель чехла с краем передней панели.
- Замените панель управления и подсоедините жгуты проводов.
- Вставьте выступы, расположенные в нижней части панели, в соответствующие пазы и зафиксируйте верхнюю половину панели на месте.
- Переместите дозатор и замените крепежные винты.
- Установите лоток на место.
- Переместите верхнюю панель, совместив край панели с выступами, расположенными на опорном кронштейне, и сдвиньте ее вперед.
- Вкрутите винты в заднюю часть панели.
- После того, как стиральная машина будет полностью собрана, снова подключите шнур питания к соответствующему источнику электроэнергии.
Запустите стиральную машину, чтобы убедиться, что ремонт прошел успешно.
Совместное использование
Как разобрать стиральную машину Maytag? 3 простых шага!
от Митч Эдвардс
Вас беспокоит, как разобрать стиральную машину Maytag? Разобрать шайбу Maytag можно, потеряв и заменив уплотнитель чехла. Для этого переверните уплотнитель чехла. Не хватайтесь за карбоновое кольцо по всему периметру. С помощью отвертки ослабьте три винта, которыми внешний бак крепится к опорам бака.
Снимите внешний бак со стиральной машины Maytag.
Снятие стиральной камеры — это первый шаг в разборке стиральной машины Maytag. Когда вы разберете стиральную машину Maytag, у вас будет прямой доступ к функционирующим механизмам машины.
Ускоряет ремонт, а также дает вам возможность изучить и устранить проблемы во всей стиральной машине. Шайба Maytag скрепляется всего несколькими болтами. Чтобы разобраться во всех способах разборки стиралки, прочтите эту статью!
Этапы разборки стиральной машины Maytag
В этом параграфе вы узнаете, как разобрать стиральную машину Maytag? Вот следующие шаги, которые используются для дизассемблирования.
Шаг №1. Отсоедините шнур питания
Выньте шнур питания стиральной машины Maytag из розетки. Перекрывайте воду только в кранах на стене. Отодвиньте белье в сторону от стены и поставьте ведро под шланги подачи воды на задней панели машины.
С помощью такой пары плоскогубцев с трубчатым замком отсоедините соединители водяного шланга на задней части стиральной машины.
Поместите концы шлангов в ведра после их извлечения из стиральной машины. Там останется вода, и это был отличный способ держать под рукой полотенце, чтобы вытирать разливы.
Шаг 2. Отвинтите панель
Осмотрите все три винта, которыми панель управления крепится к задней части стиральной машины, в верхнем заднем углу панели управления. С помощью отвертки Phillips открутите три винта. Отвинтите крючки на основании переключателя из отверстий внутри верхней части шайбы, повернув ее вперед.
Наклейте крошечные кусочки липкой ленты на провода, прикрепленные к различным компонентам контроллера. Сделайте отметку карандашом на видео, чтобы показать, к какому компоненту подключен каждый провод. Потяните конец кабеля из гнезда компонента, чтобы отсоединить провода от каждой отдельной детали. Переключатель температуры, переключатель скорости и переключатель давления доступны с контроллера.
Если бы я был на вашем месте, прочтите, как снять переднюю панель стиральной машины Maytag.
С помощью отвертки отдельные винты прикрепите нижнюю съемную панель к передней стиральной машине. Болты будут направлены к полу на нижнем краю панели доступа. Чтобы снять панель доступа со стиральной машины, потяните ее подальше от машины. Доступ к насосу, приводному двигателю и приводному ремню стиральной машины можно получить, заменив панель доступа.
Снимите регулировочный винт, которым нижняя часть передней панели крепится к боковым сторонам стиральной машины. С помощью гаечного ключа ослабьте винты. Чтобы отсоединить основание передней панели от верхней платы, потяните основание передней панели на себя и потяните вниз.
Наклейте герметизирующую ленту на верхнюю панель крышки стиральной машины. С помощью гаечного ключа снимите две системы защиты верхней части корпуса по направлению к краям шайбы.
Поднимите верхнюю панель, как капот автомобиля, подняв переднюю заднюю часть верхней панели. Две петли на задней верхней правой панели позволяют ему оставаться в профессиональном положении. У вас уже есть полный доступ к остальным компонентам стиральной машины, таким как бак, узел привода и клапаны подачи воды. Итак, немного дополнительной информации для вас, знаю, как мне сбросить настройки моей стиральной машины Maytag.
Как снять крышку шайбы Maytag
Снимите крышки шайбы, которые опираются на эту консоль, снимите их с задней части шайбы. Отсоедините от нижней части торцевых заглушек. Уберите консоль из комнаты. Потяните консоль к задней части стиральной машины. Позвольте ему свисать из суставов, которые удерживают его на месте.
Под консолью найдите два массивных латунных крючка. Вставьте острую отвертку в отверстия зажимов и отодвиньте их от себя, пока не освободите зажимы. Также отсоедините штекер дверного выключателя. Далее снимите крышку стиралки, открыв крышку машины.
