🛠 Как разобрать Samsung Galaxy A7 (2018) SM-A750 инструкция|Фото+Видео
Samsung Galaxy A7 (2018) SM-A750
Сложность разборки:
Средняя
Время разборки:
17 мин
Вадим Попов
Автор, контент менеджер
Специалист по созданию контента.
Шаг 1.
Вынимаем Лоток картИспользуя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.
⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

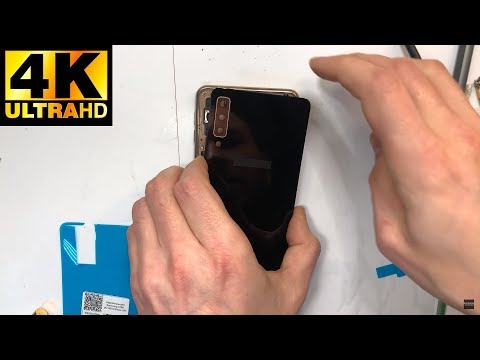

Шаг 2. Открываем заднюю крышку
Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.
ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней.
Приблизительная температура нагрева 50° С.
Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.
Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

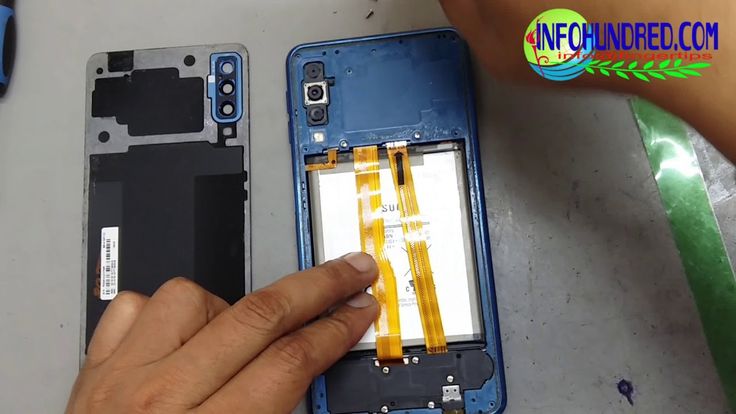

Шаг 3. Откручиваем винты
С помощью отвертки Phillips 1,5 мм PH #000 открутите 15 винтов.
Шаг 4.
Открываем среднюю крышкуПодденьте за край. Проведите инструментом по краю, отсоедините защелки и снимите среднюю крышку со сканером отпечатков пальцев (включая кнопку Домой), а также контактные площадки и дорожки антенны. Средняя крышка защищает печатную плату (PCB).
Пробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.
Шаг 5. Открываем крышку
Подденьте за край и отсоедините крышку, скрывающую субплату.
Шаг 6. Отсоединяем коннектор аккумуляторной батареи
Как можно скорее отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.
ℹ️️ Модель Samsung Galaxy A7 (2018) имеет аккумулятор EB-BA750ABU емкостью 3300 мАч.
⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.
Шаг 7. Отсоединяем межплатный шлейф
Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).
⚠️️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.
ℹ️️ Стрелочка на шлейфе указывает его правильное положение.
Шаг 8. Отсоединяем субплату
Отсоедините разъем коаксиального кабеля.
После этого мы можем отсоединить нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.
ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, гнездо для наушников, пружинные контакты для динамика, вибромотор и антенный блок.
⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату.
Можно повредить компоненты с внутренней стороны.
Шаг 9. Отсоединяем коннектор
Подденьте разъемы шлейфа модуля дисплея и двух коаксиальных кабелей.
⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.
Шаг 10. Отсоединяем фронтальную камеру
Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.
Шаг 11. Откручиваем винт
С помощью отвертки Phillips 1,5 мм PH #000 открутите один винт, крепящий материнскую плату.
Шаг 12. Отсоединяем печатную плату
Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.
⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.
Шаг 13. В рамке дисплейного модуля
ℹ️️ В рамке дисплея остались: разговорный динамик, полифонический динамик, аккумулятор, вибромотор, небольшая плата, два коаксиальных кабеля.

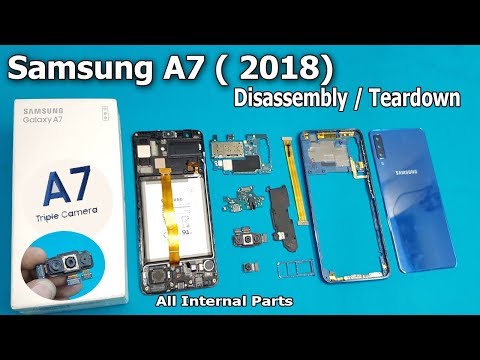

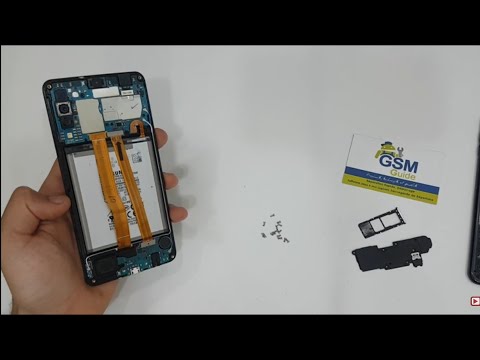

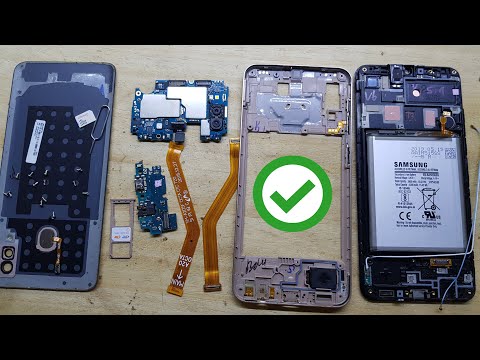

Подробные видео инструкции по разборке и ремонту Samsung Galaxy A7 (2018) SM-A750 от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно.
#инструкции #Samsung #Samsung Galaxy A7 (2018) SM-A750
Evgenii Kuzmin
Специалист сервисного центра
Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 17 минут. Наше руководство подходит для всех моделей Samsung Galaxy A7 (2018) SM-A750 , выпущенных для рынков разных стран.
Возврат к списку
Привет!
Мы обнаружили, что язык контента отличается от того, который используется в вашем регионе.
Вы можете изменить язык в правом верхнем углу или оставить текущий..
🛠 Как разобрать Samsung Galaxy A7 (2017) SM-A720 инструкция|Фото+Видео
Samsung Galaxy A7 (2017) SM-A720
Сложность разборки:
Сложно
Время разборки:
12 мин
Вадим Попов
Автор, контент менеджер
Специалист по созданию контента.
Шаг 1.
При помощи инструмента ключ открываем слоты сим карт и вынимаем их.
⚠️ Обратите внимание!
Не нажимайте слишком сильно это может привести к поломке.
Шаг 2.

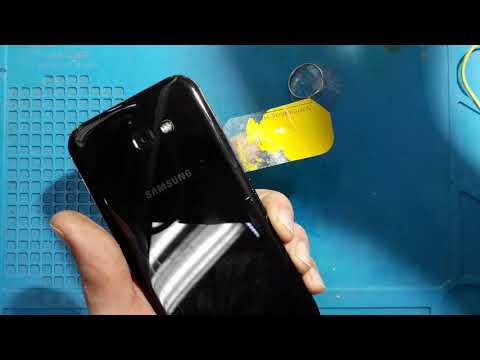

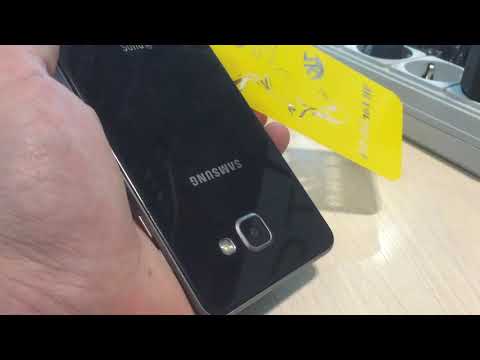

Открываем заднюю крышку.
⚠️ Обратите внимание!
Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.
Шаг 3.
При помощи отвертки (крестовая 1,5 мм) откручиваем 15 болтов по периметру телефона.
Шаг 4.
Отсоединяем панели с вкладышем NFC.
Шаг 5.
Отсоединяем коннектор аккумуляторной батареи.
⚠️ Обратите внимание!
Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.
Шаг 6.
Отсоединяем нижнюю панель.
Шаг 7.
Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.
Шаг 8.
При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на печатной плате.
Шаг 9.
Отсоединяем коннекторы на печатной плате.
Шаг 10.
Снимаем печатную плату.
Шаг 11.
Из фиксирующего отверстия в рамке модуля вынимаем вибромотор.
Шаг 12.
При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и из фиксирующего отверстия в рамке модуля вынимаем разъем гарнитуры.
Шаг 13.
Элементы на рамке модуля.

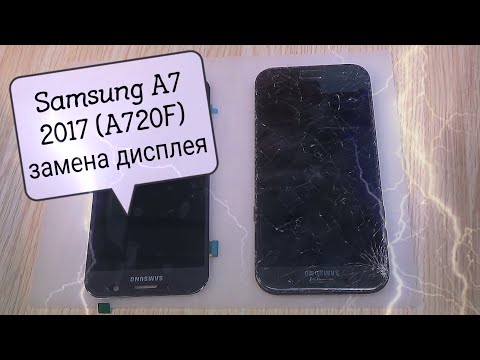

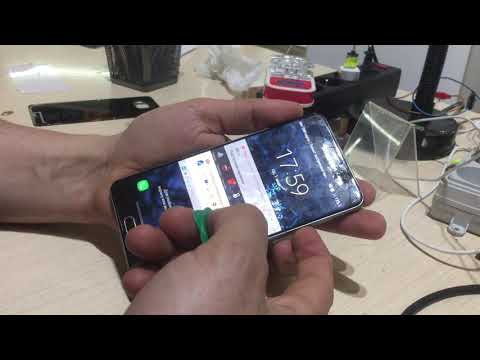

Подробные видео инструкции по разборке и ремонту Samsung Galaxy A7 (2017) SM-A720 от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной — оцените ее, пожалуйста.
#инструкции #Samsung #Samsung Galaxy A7 (2017) SM-A720
Evgenii Kuzmin
Специалист сервисного центра
Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 12 минут.
Наше руководство подходит для всех моделей Samsung Galaxy A7 (2017) SM-A720 — Самсунг Галакси А7 (2017), выпущенных для рынков разных стран.
Возврат к списку
Привет!
Вы можете изменить язык в правом верхнем углу или оставить текущий..
🛠 Как разобрать Samsung Galaxy A7 (2018) SM-A750 инструкция
Samsung Galaxy A7 (2018) SM-A750
Сложность разборки:
Умеренный
Вадим Попов
Автор, контент-менеджер
Специалист по созданию, распространению и управлению контентом.
Шаг 1. Снимите лоток
Используйте инструмент для извлечения (он же «Игла») или скрепку. Полностью вставьте наконечник в отверстие, пока лоток не выдвинется, а затем вытащите лоток с SIM-картой и картой памяти (Micro SD).
⚠️️ Обратите внимание! Инструмент необходимо вставить в отверстие на краю корпуса телефона. Не нажимайте слишком сильно. Это может сломать механизм выдвижения лотка.
Шаг 2. Откройте заднюю крышку
Мы рекомендуем использовать специальное нагревательное устройство, такое как сепаратор, фен или нагревательный мат.
Это упростит процесс. Можно использовать домашний фен, но придется делать насадку своими руками или иметь подходящую в комплекте, чтобы мягко нагревать и концентрировать тепловой поток в нужном месте.
ℹ️️ Поверхность задней крышки необходимо нагреть, чтобы смягчить клей под ней. Приблизительная температура нагрева составляет 50° C / 125° F.
Используйте тонкую пластиковую пленку или шпатель для разделения. Для облегчения процесса можно использовать изопропиловый спирт. Часто труднее всего провести инструмент между разделяемыми частями. Выберите дальний край от кабелей или кнопок FFC.
Не используйте рычаг или какую-либо силу для разделения, так как это может повредить внутренние элементы.
Шаг 3. Отвинтить винты
С помощью отвертки Phillips 1,5 мм PH #000 открутить 15 винтов.
Шаг 4. Откройте среднюю крышку
Подденьте края. Переместите инструмент для открывания вдоль края, отсоедините защелки и снимите среднюю крышку с датчиком отпечатков пальцев (включая кнопку «Домой»), а также контактные площадки и дорожки антенны. Средняя крышка защищает печатную плату (PCB).
Попробуйте поднять крышку за края и ничего не заталкивать внутрь, чтобы случайно не сломать или не закоротить что-либо на печатной плате.
Шаг 5. Откройте крышку
Подденьте край и снимите крышку, скрывающую дополнительную плату.
Шаг 6. Отсоедините разъем аккумулятора
Как можно скорее отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать каких-либо повреждений.
ℹ️️ Модель Samsung Galaxy A7 (2018) имеет аккумулятор EB-BA750ABU емкостью 3300 мАч (он же аккумулятор).
⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.
Шаг 7. Снимите межплатный кабель
Осторожно, желательно с края, отсоедините разъемы и снимите межплатный шлейф, соединяющий материнскую плату с дочерней платой (также известной как вспомогательная плата).
⚠️️ Будьте осторожны при извлечении шлейфов из разъемов, шлейфы довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.
ℹ️️ Стрелка на кабеле FFC (гибкий плоский кабель) указывает его правильное положение.
Шаг 8. Снимите дочернюю плату
Отсоедините разъем коаксиального кабеля.
После этого мы можем снять дополнительную плату. Он может быть приклеен к раме или прикреплен с помощью таких приспособлений, как защелки или крючки, поэтому будьте осторожны.
ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, разъем для наушников, пружинные контакты для динамика, вибромотор и антенный блок.
⚠️️ При снятии дополнительной платы не нужно вставлять инструмент снизу. Внутренние компоненты могут быть повреждены.
Шаг 9. Отсоедините разъем
Подденьте разъемы кабеля модуля дисплея и двух коаксиальных кабелей.
⚠️️ Будьте осторожны при извлечении шлейфов из разъемов, шлейфы довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.
Шаг 10.
Снимите переднюю камеруОтсоедините разъем на материнской плате и снимите переднюю (селфи) камеру.
Шаг 11. Открутите один винт
С помощью отвертки Phillips 1,5 мм PH #000 открутите один винт крепления материнской платы.
Шаг 12. Снимите материнскую плату
Осторожно снимите печатную плату. Нет необходимости использовать рычаг или пытаться силой дотянуться до печатной платы. Убедитесь, что ничего не мешает и не держит печатную плату.
Материнская плата также может быть прикреплена с помощью таких приспособлений, как защелки или крючки, будьте осторожны.
⚠️️ Не сгибайте плату при ее снятии и не просовывайте инструменты под нее. Незаметно для себя вы можете повредить компоненты или кабели изнутри.
Шаг 13. В рамке дисплея остались
ℹ️️ В рамке дисплея остались: разговорный динамик, громкоговоритель, аккумулятор, вибромотор, небольшая плата, два коаксиальных кабеля.

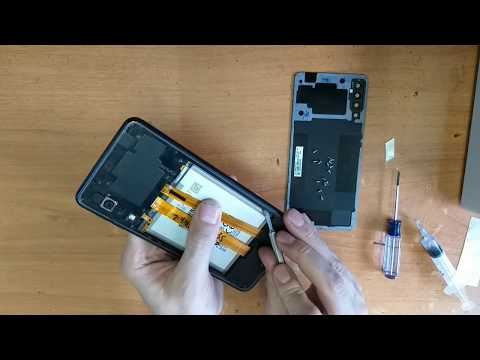

Подробная инструкция по разборке Samsung Galaxy A7 (2018) SM-A750 в видео, сделанном нашим центром мобильного ремонта и обслуживания:
Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была для вас полезна, пожалуйста, оцените ее.
#инструкции #Samsung #Samsung Galaxy A7 (2018) SM-A750
Евгений Кузьмин
Старший инженер по техническому обслуживанию и ремонту
Разборка\Ремонт имеет среднюю сложность и занимает по времени около 17 минут.
Наша инструкция подходит для всех моделей Samsung Galaxy A7 (2018) SM-A750, выпущенных для рынков разных стран.
Вернуться к списку
Руководство по ремонту задней крышки Samsung Galaxy A7 (2018)
Задняя часть корпуса сломана или поцарапана.
В этом руководстве мы покажем вам, как заменить неисправную заднюю крышку вашего Galaxy A7. Этот ремонт может помочь, если ваша задняя крышка сломана или треснула, или вы хотите новый цвет.
Необходимые инструменты
- Тепловая пушка
Термофен
Вы можете использовать тепловую пушку, чтобы нагреть приклеенные детали, чтобы их было легче снять. В большинстве случаев можно также использовать фен.
от 14,47 евро на Amazon
- инструмент для открывания iFlex
Инструмент для открывания iFlex
Открытие смартфона может быть очень деликатной операцией, особенно если клей очень стойкий. Лезвие гибкого, но прочного iFlex имеет толщину всего 0,15 мм, поэтому оно помещается даже в самые маленькие зазоры, например, между экраном и рамой. Практичный iFlex изготовлен из нержавеющей стали и удобно лежит в руке.
Это делает его идеальным помощником для любого ремонта смартфона.€10,00 в магазине iDoc
- Выберите набор
Набор отмычек
Вам понадобится плоский, но устойчивый инструмент, например, кирка, чтобы выковыривать приклеенные детали.
2,00 евро в магазине iDoc
Это делает его идеальным помощником для любого ремонта смартфона.Необходимая запасная часть
Показать все запасные части для Galaxy A7 (2018 г.
)
шага
2 шага
Снятие задней крышки
Шаг 1
Установка новой задней крышки
Шаг 2
2 ступени
Снятие задней крышки
Установка новой задней крышки
