Как разобрать барабан стиральной машинки, советы мастера

В процессе эксплуатации стиральной машинки могут возникнуть различные технические неполадки. Среди неисправностей домашней помощницы можно отметить появление гула во время стирки, сильную вибрацию. Причиной серьезных неполадок в работе бытового устройства являются дефекты в барабане. Не исключено, что его клинит, он не крутится, если в узлы устройства попали сторонние предметы. Замена вышедших деталей, элементов конструкции невозможна без разборки устройства. Для устранения неисправностей можно воспользоваться услугой профессиональных мастеров, попытаться решить проблему своими силами. Рассмотрим, как разобрать барабан стиральной машинки самостоятельно и что для этого потребуется.

Содержание

Причины поломок
Инструменты для работы
Разборка барабана разных типов стиральных машин
С фронтальным типом загрузки
С вертикальной загрузкой
Ремонт барабана
Разборка спаянного бака
Видео

Причины поломок

Ситуация, когда после запуска стиральной машинки через какое-то время перестал вращаться, заклинил барабан, знакома многим владельцам бытовой техники. Причины выхода из строя бытового агрегата могут быть связаны с механическими повреждениями, износом деталей, узлов конструкции, сбоями в работе электроники, проблемами с проводкой. Чтобы устранить неисправность, очень важно установить, первопричину, что именно вызвало сбой в работе бытового устройства, а для этого устройство придется разобрать.

Причины, которые привели к выходу из строя барабана:

попадание сторонних предметов в узлы, детали конструкции, барабан – пуговиц, монеток, косточек от женских бюстгалтеров. Барабан заклинен, не крутится, прокручивается с трудом. Чтобы установить причины неисправностей, необходимо провести демонтаж ТЭНа, после чего можно извлечь сторонние предметы;
заклинивание, износ подшипников, фланцев, сальников. Проблема возникает при частом использовании чистящих средств бытовой химии. Манжета со временем изнашивается, вода протекает в подшипники. Подшипники распадаются, клинят барабанный вал, барабан не крутится. Замену лучше всего доверить специалистам по обслуживанию стиральных машинок;

обрыв ремня приводного, которым оснащены машинки с коллекторными моторами. Проблема возникает при длительном простое автоматических стиральных машин. Материал ремня теряет свои свойства, на его поверхности появляются трещины, которые при работе машинки приводят к разрыву. При этом наиболее уязвимое место – шкив электромотора. Перед заменой ремня снимите заднюю крышку агрегата, изучите маркировку на его внешней поверхности;
не функционирует двигатель привода барабана. В процессе эксплуатации, работе мотора стирается материал щеток, появляется неприятный специфический запах при работе стиральной машины. Если ресурс щеток исчерпан, барабан перестает вращаться. Перед монтажом новых щеток соответствующего размера проводят прочистку коллектора;

неисправность электронного модуля программатора, который в зависимости от модификации модели отвечает за клапан подачи воды, работу сливного насоса, коллекторного двигателя, терморезистора, таймер. По сути, электронный модуль отвечает за работоспособность главных деталей, узлов двигателя стиральных машинок.

Барабан может заклинить, не крутится, если вышел из строя таходатчик, полетела электропроводка, сгорел конденсатор. В этом случае необходимо провести серьезную диагностику. Причиной, по которой не крутится барабан, может стать перегрузка бельем, засорение фильтра. Все выше перечисленные причины требуют устранения неполадок, поэтому не обойтись без разборки стиральной машины, демонтажа барабана.

Нерабочее состояние электронного модуляПосторонний предмет в барабанеОбрыв ремняИзнос подшипниковНеисправность двигателя барабана

Инструменты для работы

Перед проведением работ, установив причину неисправности, нужно подготовить необходимый инвентарь, инструменты, приобрести вышедшие из строя элементы, детали.

Для проведения ремонта стиральной машинки потребуется:

шуруповерт;
набор шестигранников;
отвертки с крестовидной, шлицевой насадкой;
рожковые ключи;
набор головок, трещетка;
молоток, плоскогубцы.

Что может потребоваться для работы

Чтобы не отвлекаться от процесса работы, подготовить нужный инструмент, приобрести детали для замены стоит заранее. Сложность разборки зависит от конструкции модели стиральной машинки.

Перед проведением ремонта прочитайте инструкции к эксплуатации, ознакомьтесь с техническими характеристиками, схемой разборки модели, просмотрите обучающие видео по разбору бака.

Разборка барабана разных типов стиральных машин

Для каждого типа стиральной машинки существует своя специфика разборки и ремонтных работ.

С фронтальным типом загрузки

Разборка барабана в стиральных машинках зависит от типа загрузки. Перед проведением любых работ обязательно отсоедините агрегат от электросети, снимите шланги подачи воды, сливной патрубок.

Общая схема устройства стиральных машин фронтального типа

Работу выполняют, придерживаясь установленной последовательности:

отверткой откручивают шурупы, фиксирующие заднюю панель агрегата. Открутив фиксаторы, снимают верхнюю крышку, переднюю панель вместе с люком для загрузки белья;
демонтируют загрузочный контейнер для порошка. Отверткой со шлицевой насадкой отсоединяют панель управления, чтобы она в дальнейшем не мешала при разборке барабана;
снимают манжету люка, аккуратно оттянув пружину хомута. Отсоединяют нижнюю панель, открутив все винты, расположенные на ней;

отсоединяют от загрузочного бака, амортизаторы, электронику, патрубки, другие элементы. Отключают мотор, расположенный сзади барабана.

После замены неисправных узлов, сборку элементов стиральной машины проводят в обратной последовательности.

Снимаем манжету стиральной машиныСнимаем панельПередняя панель аккуратно демонтируетсяКак снять прессостатОткручивание болта шкива стиральной машиныСнимите амортизаторы и болтыСнимаем бак с пружин

С вертикальной загрузкой

Устройство с вертикальной загрузкой функциональны, имеют компактные габариты, эргономичный дизайн. Такие модели являются идеальным вариантом для малогабаритной ванной комнаты, кухни. Особенностью конструкции подобных устройств является расположение люка в верхней части агрегата, барабан закреплен винтами.

Последовательность работ по разборке:

отвинчивают шурупы, фиксирующие заднюю крышку, нижнюю переднюю часть;
отодвинув боковую панель в сторону, проводят ее демонтаж со стиральной машинки;
снимают электропроводку, отсоединив провода, отвинчивают болты по кругу пластиковой крышки;
выкручивают винты, фиксирующие вал, снимают загрузочный бак.

Сборку конструкции проводят в обратной последовательности. Чтобы избежать ошибок, наиболее сложные в разборке моменты рекомендуется сфотографировать.

Ремонт барабана

Если барабан не крутится, необходимо провести его разборку. Снимают заднюю крышку, открутив винты на задней панели, отсоединяют проводку, шланги прессостата, шланг от порошкоприемника, сливной патрубок. Чтобы отсоединить провода, откручивают хомуты.

Если бак разборный, просто разжимаем скобы, соединяющие две половинки бакаОтсоединяем ТЭН

Отсоединяют провода от ТЭНов. Если к баку присоединена электроразводка, рекомендуется ее отсоединить и снять, чтобы она не мешала в процессе разборки барабана. Снизу и сверху бака установлены противовесы, поэтому чтобы облегчить конструкцию, их также снимают. Снимают барабан с пружин, открутив фиксирующие амортизаторы гаечным ключом. Поскольку бак снят вместе с двигателем, его нужно отсоединить, сняв ремень. Теперь можно приступать к разборке барабана стиральной машинки, провести замену вышедших из строя элементов.

Болт шкива стиральной машины

Конструкция загрузочного бака состоит из двух частей (половинок), скрученных болтами. В некоторых моделях производители устанавливают спаянные барабаны. Чтобы демонтировать полубаки, откручивают соединительные метизы. При снятии оцените состояние сальников, подшипников. Протрите барабанную втулку от воды, старого смазочного состава.

Разборка начинается со снятия шкива, закрепленного к барабанному валу машинки болтом. Фиксируя шкив деревянным бруском, выкручивают болт. Если болт откручивается тяжело, его можно немного нагреть газовой грелкой. Аккуратно стаскиваем шкив, раскручивая его в разные стороны.

Выбиваем вал деревянным бруском так, чтобы он находился на одном уровне с подшипником. Барабан должен упрется в переднюю часть бака. Раскручиваем бак по кругу, снимая болты, защелки, скобы фиксаторы. Разделяют его на половинки. Вытаскивают бак из стиральной машинки.

С помощью деревянного бруска заклинить шкив барабана

Поддев сальник, удаляют его плоскогубцами, плоской отверткой. При необходимости проводят его замену на новый. Молотком, пробоем, диаметр сечения которого должен совпадать с размером подшипника, аккуратно выбивают подшипники, стараясь не повредить края, стенки отверстия. Новый подшипник запрессовывают на место, используя пробой, винтовой пресс. Если повреждена, стерта крестовина, выполняют ее замену на новую деталь.

Бак стиральной машинки состоит из двух частей

Разборка спаянного бака

Некоторые производители в целях удешевления модели устанавливают спаянный бак. Если барабан не крутится, его заклинило в случае неисправностей его узлов, деталей потребуется установка нового бака.

Процесс разборки заключается в следующем:

из стиральной машинки вынимают бак;
определяют место сварного соединительного шва. Через каждые четыре — пять сантиметров просверливают неглубокие отверстия дрелью, используя 3-4 мм сверла;

распиливаем барабан по шву пилой, ножовкой для резки металла, электролобзиком;
спиливаем аккуратно переднюю часть бака, где расположен барабан. Задняя часть при этом остается в баке;
перевернув основную часть бака, находим место его соединения с барабаном. Фиксация проводится на колесо, демонтаж которого проводят плоской отверткой.

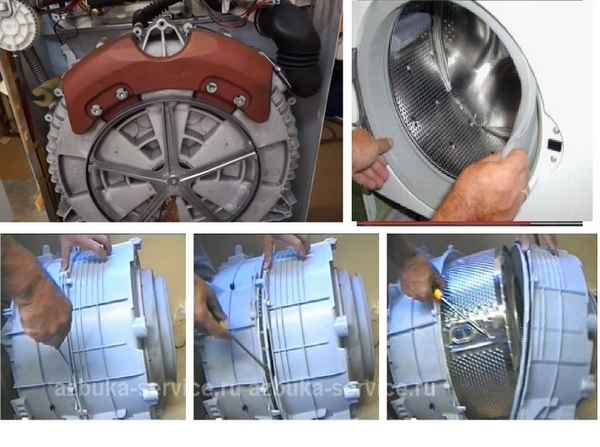

Вынимаем бакНаходим место шваЕсли бак не разборный, придется его распилить

Как видим, технология разборки барабана довольно трудоемкий, кропотливый, ответственный процесс, требующий технических знаний, опыта. Работу нужно выполнять, придерживаясь последовательности. Не имея уверенности в своих силах, доверьте ремонт стиральной машинки профессиональным мастерам и не нужно пытаться разобрать технику самостоятельно.

Чтобы предотвратить поломку стиральной машины, перед запуском агрегата проверяйте карманы одежды, используйте специальные мешки для стирки маленьких предметов, не превышайте количество моющих средств, не закладывайте много белья на один цикл стирки.

При возникновении сторонних шумов, скрипов, звуков, если вы заметили, что барабан крутится медленно, в случае обнаружения других неисправностей, вызовите специалиста по ремонту стиральный машин.

Видео

Как разобрать барабан стиральной машины своими руками: пошагово

Самая неприятная поломка в стиральной машине – это неисправность подшипников, сальников, сопровождающаяся скрежетом, шумом или свистом. Дело в том, что процесс ремонта и замены очень трудоемкий, так как придется разобрать полностью стиральную технику. Но даже и это не большая проблема.

Трудность заключается в разборке бака машины. Конечно, при наличии гарантии браться самому за такую работу не следует, но если сервисный центр отказался помочь, деваться некуда. Отказ чаще всего связан с наличием в модели машины неразборного бака.

Информации на просторах интернет как выглядит разборка барабана стиральной машины много и тематической и видео материала. После прочтения и просмотра многие пользователи стиральной машины уверены в успехе процесса.

На деле получается не так все красиво из-за множества нюансов, без знания которых можно испортить свою помощницу так, что ни один специалист не возьмется за работу.

Итак, чтобы добраться до подшипников, потребуется разобрать барабан машины канди, занусси, lg и других моделей. Но до него еще нужно добраться. Для этого понадобится достать почти все детали, иначе в процессе работы с баком их можно повредить или они просто будут мешать его извлечению.

Содержание

Правила разборки бака
Что нужно для разборки барабана
Как разобрать барабан стиральной машины
Разборный бак с барабаном
Как разобрать неразборный барабан стиральной машины

Правила разборки бака

Нужно не только знать как разобрать барабан на стиральной машинке, но и правильно подготовиться к этому.

В процессе работы не забывайте о том, что:

Бак с барабаном достается из стиральной машинки очень аккуратно. Большинство современных баков изготовлены из пластика, а этот материал подвержен малейшим механическим воздействиям. Вероятно, при извлечении бака может понадобится помощь друга.
Если ваш бак неразборный, его придется пилить. Перед этим процессом рекомендуется высверлить с помощью тонкого сверла много-много дырочек вдоль шва для обратной сборки детали. Таким образом вы избежите смещения половинок и обеспечите хорошую герметизацию. Запаситесь герметиком.

При распиле бака запрещено делать скос, пусть даже на пару миллиметров, в сторону.
Винт, который держит шкив барабана без усилия не выкрутить. Но, чрезмерное старание с большой вероятностью сможет сорвать головку, обеспечив этим лишние проблемы.
Заднюю часть детали можно снять с вала методом легких ударов по нему.
Если подшипник прикипел, на помощь может прийти автомобильный съемник. Допускается перед снятием нагрев его паяльной лампой.

Что нужно для разборки барабана

Набор инструментов для осуществления ремонта и замены подшипников несложный. В основном все это есть в каждом доме или гараже. На крайний случай у соседа. Потребуется:

набор отверток;
набор ключей;

съемник для авто;
паяльная лампа или газовая горелка, хотя этот вариант не самый лучший из-за меньшей температуры нагрева;
дрель со сверлами;
кусачки;
брусок деревянный;
ножовка по металлу с полотнами;
молоток медный;
смазка WD-40.

Как разобрать барабан стиральной машины

Разборный бак с барабаном

Современные модели чаще всего оснащены разборными баками. Это удобно при ремонте стиральной машины и существенно облегчает работу специалистам.

Разборный бак состоит из двух половинок, соединенных болтами с использованием герметика или уплотнительной резинки.

Разборка барабана стиральной машинки выглядит следующим образом:

Взяв деревянный брусок нужно застопорить шкив барабана при этом люк должен быть расположен внизу.
Нужно открутить болт, которым крепится шкив на валу. Использовать в этом случае нужно головку нужного размера с трещеткой.
Выкручиваются болты, соединяющие обе половинки бака при помощи ключа, предварительно убрав шкив.
После этого ударив легко по валу, убирается задняя часть детали.
Подшипники стаскиваются, если возникают затруднения, тогда они нагреваются паяльной лампой и при помощи съемника снимаются.

Как разобрать неразборный барабан стиральной машины

Принцип действий схож с разборкой разборного бака с единственной разницей в том, что его придется попилить. Это тяжелая, кропотливая и неблагодарная работа. Для такой работы нет подходящего инструмента и это создает большую проблему.

Ножовкой по металлу пилить тяжело, она часто застревает и ломается. Но, несмотря на это считается самым оптимальным и проверенным вариантом. Специалисты советуют один край ножовки обмотать изолентой для удобства работы, которая займет минимум 3-4 часа.

Ножовка по дереву настолько толсто пилит, что в дальнейшем проблематично обеспечить герметизацию двух половинок.

Болгарка вообще сразу исключается из-за большого риска повредить деталь и глубокого проникновения.

Электролобзик может помочь, если только не встретится труднодоступный участок, где придется воспользоваться ножовкой.

Следует учесть, что до того, как разобрать барабан стиральной машины, придется много времени потратить чтобы его вытащить из стиральной машины. Рассчитывайте на большой объем работ и запасайтесь большим количеством времени.

ТОП магазинов стиральных машин и бытовой техники:

mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
holodilnik.ru – Недорогой магазин бытовой техники.
techport. ru — выгодный современный интернет магазин бытовой техники
citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
ru.aliexpress.com— запчасти для стиральных машин

Как разобрать барабан стиральной машины своими руками

Разборка барабана стиральной машины требуется в тех случаях, когда необходима замена его подшипников, сальников, фланцев и других повреждённых деталей, или когда что-то застряло в нём. Рассмотрим в деталях, как разобрать барабан стиральной машины для выявления и устранения этих неисправностей.

Содержание

1 Когда стоит браться за самостоятельную разборку
2 Инструменты
3 Пошаговая инструкция
4 Вывод

При всех вышеперечисленных неисправностях появляются посторонние шумы во время стирки: скрежет, скрип, свист и другие звуки. Твёрдые предметы, оторвавшиеся от одежды пуговицы, запонки, мелочь, скрепки, булавки, гвозди могут серьёзно повредить барабан, подшипники или его сальник. Хотя все вышеописанные неисправности вполне можно устранить своими силами, для этого сначала придётся почти полностью разобрать всю машинку, а потом ещё собрать её обратно.

Разбирать барабан самому стоит только в случае, если сервисный центр отказался проводить ремонт.

Этот отказ чаще всего связан с тем, что некоторые стиральные машины Индезит, Аристон, Самсунг и другие, могут иметь спаянные, то есть неразборные баки, которые заменяются только целиком. Ещё вас может вынудить к проведению починки своими силами стеснённое финансовое положение или истёкший срок гарантии. В противном случае, лучше всё-таки довериться квалифицированному специалисту.

Для демонтажа барабана стиральной машины Indesit, LG, Ariston, Samsung или Bosh, нам могут понадобиться следующие инструменты:

Крестовая отвёртка.
Шлицевая отвёртка.
Плоскогубцы.
Молоток.
Ножовка.
Набор рожковых или шестигранных ключей.
Съёмник для демонтажа подшипников.
Небольшой разводной ключ.
Дрель со свёрлами.

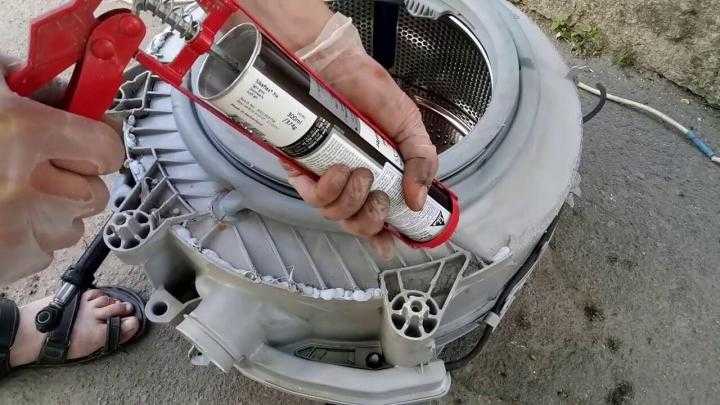

Термоклей.
Смазка WD-40.

Этот список необходимых инструментов и материалов составлен с большим «запасом», так как нам заранее неизвестны особенности конструкции некоторых деталей, с которыми придётся иметь дело. Многие из перечисленных инструментов могут просто оказаться лишними.

Допустим, вы уже вытащили бак и частично разобрали его, если он оказался разборным, или распилили ножовкой по сварочному шву, если нет. Что дальше?

Для начала нужно снять с него задний полубак, с которым он всё ещё соединён валом со шкивом приводного ремня. У различных моделей стиралок конструкция баков может несколько отличаться, но последовательность действий при их разборке примерно одинакова для всех.

Придерживая шкив от проворачивания какой-нибудь палкой, откручиваем болт шкива рожковым или шестигранным ключом, в зависимости от того, какой из них подойдёт. Снимаем шкив, затем вкручиваем болт его крепления обратно до упора.

Для снятия подшипников, скорее всего, потребуется специальный автомобильный съёмник и газовая горелка для их нагрева, хотя иногда они сходят с вала без особых проблем. Также неплохо иметь под рукой смазку WD-40, которая поможет быстрее справиться с различными прикипевшими деталями.

Выкручивание болта (гайки) шкива может оказаться непростой задачей, так как его резьбовое отверстие заливают специальным составом, предотвращающим его самопроизвольное выкручивание при вибрации.

Далее лёгкими ударами молотка выбиваем вал. Бить следует через деревянный брусок, чтобы не повредить головку болта. Для снятия задней части бака также потребуется пара-тройка ударов молотком по нему. Главное, при этом ничего не сломать.

После того, как мы достали барабан, можно приступить к его непосредственному ремонту или замене. Барабаны разборных и спаянных баков устроены одинаково. Сборку следует производить в обратном порядке. Отпиленную часть бака можно установить обратно, скрепив его половинки с помощью термоклея и болтов, предварительно просверлив небольшие отверстия под них.

В заключение, стоит предупредить, что для проведения этого ремонта потребуется немало времени. А если бак вашей стиральной машины Аристон, Индезит или Самсунг окажется неразборным, то времени потребуется больше в разы: три-четыре часа уйдёт только на его распиливание и последующую установку обратно!

Поэтому будьте морально готовы к трудностям с барабаном, запаситесь терпением, хорошенько взвесьте все «за» и «против», прежде чем приступать к самостоятельной разборке и ремонту стиральной машины. И не бойтесь вовремя остановиться, если зайдёте в тупик.

Чтобы было максимально понятно, рекомендуем просмотреть тематические видео перед началом ремонта.

Как разобрать барабан стиральной машины своими руками

Рейтинг автора

Написано статей

Опубликована: 14-5-2018

Изменена: 14-5-2018

Время на прочтение: 5 минут

У этой статьи: 0 комментариев(я)

Содержание

Главные правила разборки
Что нужно для разборки?
Правила разборки фронтальных СМА
Разборка вертикальных СМА
Стиральные машинки с разборным баком
Распиливание неразборного барабана

Стиральная машина-автомат (СМА), несмотря на бесконечное стремление производителей к совершенству, может ломаться. Ее детали изнашиваются и требуют замены. Самое неприятное, что может случиться с машинкой — поломка подшипников. В их замене нет ничего сложного. Но, добираясь до этих деталей, необходимо разбирать бак. Так как последний соединен с барабаном в единый узел, приходится попотеть. Рассмотрим подробно, как разобрать барабан стиральной машины с фронтальной загрузкой.

Главные правила разборки

Перед тем как извлечь барабан из стиральной машины, пользователи смотрят обучающее видео, которое вселяет в них уверенность. После просмотра создается впечатление, что разборка стиральной машины — простейшее дело, с которым можно справиться за пару часов. Но это заблуждение. На самом деле, это тонкий процесс, таящий массу нюансов, неизвестных домашним умельцам. Не подозревая о многих мелочах, можно окончательно сломать аппарат — да так, что он не будет подлежать восстановлению.

Перед тем как разобрать барабан на машинке-автомат, нужно получить к нему доступ. Приходится практически полностью освободить корпус от всех деталей — их убирают, чтобы ничто не мешало извлечению элементов стиралки. Разбирая машинку, нужно соблюдать правила, которые применимы для всех СМА:

Доставать узел нужно предельно осторожно. У 90 % стиралок баки изготовлены из пластика, который не способен противостоять серьезным механическим воздействиям.
Возьмите помощника — одному будет сложно разбирать аппарат.
Если придется распиливать извлекаемый элемент, просверлите вдоль шва отверстия — для будущего крепежа. Это позволит избежать смещения. Большое количество болтовых соединений позволит плотно соединить распиленные половинки. Щедро используйте водостойкий герметик.
Когда будете выкручивать винтовое соединение, удерживающее шкив, действуйте крайне аккуратно. Нужно прикладывать силу, но так, чтобы не повредить граненую поверхность головки винта — иначе проблем добавится.
Для съема задней части СМА приходится стучать по валу — но ударять следует несильно.

Что нужно для разборки?

Если вы твердо решили самостоятельно заниматься разборкой, вам понадобится целый набор инструментов:

Несколько отверток разного типа — зависит от модели машинки. Запаситесь крестовой, шестигранной и плоской отверткой.
Небольшой разводной ключ.
Рожковые ключи с головками.
Специальное съемное устройство — им демонтируют подшипники в автомобиле.
Лампа паяльная.
Дрель с тонкими сверлами.
Ножовка с полотнами.
Деревянный брус. Шпилька.
Круглогубцы и кусачки.
Молоток.

Пригодится также универсальная смазка WD-40 — ее используют для смазывания тугих крепежных соединений. Благодаря смазке упрощается разборочный процесс. Паяльную лампу может заменить газовая горелка. Правда, она дает меньший нагрев — его может не хватить для соскакивания подшипника.

Правила разборки фронтальных СМА

Отключение от сети.
Извлечение сливного шланга.
Перекрытие заливного шланга.
Откручивание шурупов, удерживающих заднюю панель СМ.
Съем передней и верхней панелей.
Демонтаж контейнера для моющего средства. С помощью шлицевой отвертки снимают панель управления — ее не нужно доставать целиком. Разместив панель сбоку, можно освободить доступ к разборке.
Съем манжеты люка, а далее — демонтаж нижней панели. Здесь имеются винтовые соединения — их откручивают. Теперь можно приступать к извлечению бака.
Перед тем как открутить барабан стиральной машинки, снимают все присоединенные запчасти, отсоединяют мотор — он находится в задней части.

Разборка вертикальных СМА

Это компактные и эргономичные аппараты, в которых бак крепится посредством винтов. Демонтаж выполняется в таком порядке:

Откручивают шурупы, на которых крепится задняя панель и нижняя часть фасада.
Боковую панель сдвигают вбок, а затем снимают.
По всей длине кожуха снимают проводку и откручивают шурупы.
Далее действия такие же, как в фронтальных СМ — откручивают фиксирующий винт и достают барабан.

Стиральные машинки с разборным баком

50 % СМА — разборные. Именно такое решение позволяет мастерам без проблем менять подшипники. В разборном варианте половины соединены посредством болтов. Стык частей смазан герметиком или уплотняется резиной — все это делается для исключения протечек. Разборка клееного барабана:

Деревянный брус ставят в шкив барабана — заклинивают. При этом бак располагают люком в пол.
Берут головку нужного размера с трещоткой, чтобы выкрутить болт, закрепляющий на валу шкив.
Демонтируют шкив. Далее выкручивают болты, соединяющие половины бака.
Раскрутив болты, ударяют несильно по валу. Снимают заднюю часть демонтируемого элемента.
Паяльной лампой разогревают подшипники, чтобы затем сдернуть их съемником.

Распиливание неразборного барабана

Демонтаж неразборных баков практически неотличим от снятия разборных аналогов. В отличие от стиральной машинки с разборным барабаном, здесь добавляется еще один специфический процесс — распиливание. Перед распилом на неразборной бак наносят отверстия под крепеж — чем вы больше сделаете их, тем лучше будут стянуты половинки.

Распил производится точь-в-точь по сварочному шву — его хорошо видно, если посмотреть сбоку. Процесс пиления тяжелый — нет ни одного инструмента, который бы был предназначен для подобной цели. Получается, что вы будете пилить пластик пилкой по металлу. Недостатки этого процесса:

Ножовка постоянно тормозит в непривычном для нее материале.
Полотна ножовки часто ломаются из-за приложенных усилий.
С помощью тонкой ножовки не удается распилить изделие из пластика так, чтобы затем герметично соединить его части.

С помощью болгарки пластик тоже нормально не распилить — диск все время соскакивает. Болгаркой можно нанести пластику повреждение — это слишком опасный инструмент. Действуя болгаркой, сложно управлять глубиной пропиливания — это создает опасность для стального барабана.
Можно использовать электролобзик. Но есть участки, где без ножовки не обойтись.

Мастера рекомендуют применять для распиливания ножовку, у которой полотно обмотано изолентой на одном конце — так будет удобнее держать пилку. На распил уходит 3–4 часа. Потом останется произвести действия, описанные выше.

Полезное видео:

Покупая очередную стиралку, поинтересуйтесь устройством ее бака, чтобы при замене подшипников у вас не возникало сложностей. Владельцам СМА разборного типа гораздо проще поменять подшипники и сальники в случае их износа.

Плохо

Интересно

Супер

Как разобрать барабан у стиральной машины Электролюкс самому

Как разобрать барабан у стиральной машины Электролюкс самому — Electrolux™ Remonts

Ваш город: Москва

Выбрать другой город

ЗВОНИТЕ! Мы работаем с 09:00 до 20:00

Телефоны в других городах

Если вам нужно разобрать барабан стиральной машины Электролюкс своими руками, будьте готовы к тяжелой работе, которая отнимет у вас не один час времени. Это на тот случай, если барабан еще внутри техники и до него нужно добраться. Если же барабан уже вынут, можете смело читать последний раздел этой статьи, в нем описан весь процесс.

Для разборки корпуса вам понадобится отвертка или шуруповерт, открутить придется множество шурупов. Также приготовьте пассатижи, они будет нужны чтобы снять резиновую манжету с барабана. Если весь инструмент собран, можете приступать непосредственно к разборке. Чтобы начать отключите технику из сети, во избежание несчастного случая, многие компоненты могут оставаться под напряжением еще долгое время.

Можно снимать верхнюю крышку, два болтика имеются сзади, сверху, на специальных пластмассовых креплениях. Как только уберете их, выдвиньте крышку назад, освободив ее из пазов, она легко снимется.

Очередь электронной панели управления. Начать нужно с того, чтобы вынуть и убрать лоток для порошка, просто вытащите его.

Под лотком также присутствуют несколько шурупов, открутив их можно приступить к снятию панели.

С помощью плоской отвертки нужно отщелкнуть все защелки, они уложены в специальные пазы, в корпусе. Здесь крайне важна аккуратность, защелки должны оставаться целыми.

Передняя часть корпуса снимается вместе с люком, два шурупа сверху под панелью управления и два под нижней защитой легко откручиваются, однако это полдела. Чтобы отделить люк нужно освободить его от манжеты, не повредив при этом резину, иначе она начнет пропускать воду и ее придется полностью заменить. Хомут располагается по всему периметру манжеты, именно он отвечает за ее фиксацию на место. Нащупайте небольшую пружинку на металлической проволоке и потяните на себя с небольшим усилием. На этом этапе могут понадобиться пассатижи, если метал окажется сильно затянут.

Когда эта деталь окажется в стороне, можно снимать барабан.

Сзади вы увидите большую гайку, прямо по центру барабана, а также несколько грузов, что препятствуют раскачиванию устройства в процессе стирки и отжима, все это также необходимо демонтировать.

Остаются контакты электродвигателя и тена, выцепите их и барабан свободен.

Скорее всего разборка барабана потребовалась вам для того, чтобы снять изношенный подшипник, сделать это не так то просто. Приготовьте молоток, лучше даже два, большой и среднего размера, а также зубило или длинный, увесистый болт, с помощью которого подшипник будете выколачивать.

Этот процесс уже интуитивно понятен, особенно для мужчин, которые сталкивались с ремонтом автомобилей, чтобы выбить подшипник понадобятся терпение и точный удар. Постепенно продвигаясь снизу вверх, нужно подвести деталь к верхушке. Вы значительно облегчите себе задачу, если купите специальный ключ для снятия подшипников, такие называют съемниками для демонтажа.

Важно знать: я упустила процесс разборки корпуса барабана, так как посчитала что выкрутить несколько стягивающих болтов не составит труда, однако…… на некоторых моделях стиральных машин пластмассовый корпус неразборный, он сварен при высоких температурах. Отчаиваться в такой ситуации не стоит, просто распилите его по сварочному шву ножовкой, а в процессе сборки заварите или склейте надежной клейкой массой.

Если машинка не начинает стирать сразу же после запуска, необходимо проверить её загруженность – иногда вращение барабана не происходит из-за слишком большого веса стираемых вещей. Более дорогие модели при этом выдают сообщение об ошибке перегруза на экран, машинки подешевле – просто не запускаются. Но, если даже с меньшим количеством вещей всё равно в машине не крутится барабан, или его остановка произошла уже после начала стирки, значит проблема в чем-то другом.

С целью дальнейшей диагностики барабан машинки пробуют вращать вручную. Если ничего не выходит, необходимо проверить, не застряла ли между ним и баком какая-либо мелкая вещь (это может быть шпилька для волос, или что-то в этом роде) – в таком случае её просто следует аккуратно извлечь через отверстие ТЭНа.

Когда же никаких посторонних предметов внутри машинки не наблюдается, причиной поломки, скорее всего, являются изношенные детали. Более точно определить, нужна ли замена подшипника барабана стиральной машины или дело в другой поломке, может лишь мастер-ремонтник.

Если гарантийный срок уже давно закончился, а мастерские запрашивают чересчур большую сумму, можно попытаться выполнить ремонт самостоятельно (если машинку не очень жалко, поскольку есть шанс, что ее после такой починки придется выбросить). Но для этого необходимо знать, как разобрать барабан стиральной машины и весь агрегат практически полностью.

Большинство машинок начинают разбирать со снятия заглушки на задней стенке агрегата и отсоединения сливного патрубка от бака. После этого снимают заднюю крышку и ремень привода со шкивов барабана. Далее необходимо отсоединить провода и температурный датчик (обязательно запомнив порядок подключения всех проводов), а также снять обод барабана. Теперь можно приступать непосредственно к извлечению крышки с барабаном из корпуса машинки – для этого, скорее всего, понадобится помощник.

Из вынутой крышки барабан следует аккуратно выпрессовать (при помощи молотка и гасящей удары накладки, препятствующей деформации деталей барабана) и отложить в сторону. Замена же подшипников и сальников осуществляется на крышке бака, так как они расположены именно там. Снимать их следует при помощи молотка и отвёртки, заменять на заранее выбранные именно для вашей машинки детали, и аккуратно ставить на место. Сборка машинки производится в обратном порядке.

При неисправности двигателя стиральной машинки не исключено, что решить проблему можно простой заменой его щёток. После извлечения мотора из корпуса вместо старых щёток следует поставить новые детали того же размера. Затем необходимо произвести очистку коллектора двигателя и притирку к нему щёток при помощи мелкой стеклянной шкурки.

Если при запуске слышен звук вращающегося двигателя стиральной машинки, однако вращения барабана при этом не наблюдается, одной из причин может быть порванный приводной ремень. Выяснить это можно очень просто, опять же, вращая барабан руками. Слишком свободное вращение будет признаком порванного ремня, слишком медленное может свидетельствовать о его растянутости. Впрочем, в обоих случаях ремень придётся заменить. Причём, сделать такой ремонт барабана стиральной машины можно как самостоятельно (для снятия крышки машинки не потребуется особых знаний или опыта), так и путём вызова мастера (крайне рекомендуется, если техника ещё находится на гарантии или ее стоимость достаточно велика).

Такую проблему диагностировать самостоятельно довольно непросто. Она возникает либо из-за неполадок в электрической цепи стиральной машинки, либо из-за неисправности программного модуля. Заподозрить именно эту причину неработоспособного состояния вашей техники можно лишь в том случае, если непосредственно перед тем, как вы её запустили, в квартире произошло короткое замыкание или резкий скачок напряжения в сети. В любом случае, вызов мастера при этом обязателен.

Еще одной причиной отсутствия вращения барабана или отказ программы отжима может быть недостаточное напряжение в электрической сети. Не все линии электропередач находятся в идеальном состоянии, кроме того, возможно сильное падение напряжения в часы пик, когда сразу много потребителей электроэнергии включаются в сеть. Для диагностирования низкого напряжения необходимо иметь специальный измерительный прибор, с возможностью включения в сеть, либо модель счетчика с возможностью измерения напряжения.

При засорении фильтра стирка тоже может прекратиться – во многих устройствах это делается автоматически. Восстановить работоспособность машинки достаточно легко своими силами, просто очистив фильтр от мусора, ниток, волос или накипи. Впрочем, не помешает чистка не только фильтру, но и барабану. Хотя вряд ли по причине загрязнения он перестанет вращаться, но качество стирки может заметно ухудшиться. Очистка барабана стиральной машины производится путём добавления в воду специальных реагентов, продающихся в магазинах бытовой химии.

Наиболее дорогостоящая поломка барабана стиральной машинки заключается в его деформации. Это может произойти и из-за заводского брака (в таком случае замену должны провести по гарантии), и из-за попадания внутрь инородных тел. Решить проблему поможет только замена барабана стиральной машины, которую лучше всего доверить профессионалам, которые качественно и быстро осуществят ремонт стиральной машины.

Поломка подшипников стиральной машины, пожалуй, самая неприятная неисправность, которая может случиться с домашней помощницей. Проблема не столько в устранении самой неисправности, сколько в том, чтобы добраться до интересующих нас деталей, ведь для этого придется разобрать, в прямом смысле, большую часть машины. Главное разобрать бак, который в сборе с барабаном, а это не так просто сделать. В нашей статье мы рассмотрим вопросы разборки разных типов барабанов стиральных машин с фронтальной загрузкой.

После просмотра множества тематических видео и картинок в интернете пользователь обретает нездоровую самоуверенность и начинает верить, что сможет разобрать почищенную вместе с барабаном стиральную машину, а потом собрать его обратно в течение нескольких часов. На самом деле разборка бака и барабана таит в себе множество подводных камней. Если вы их не знаете, то можете испортить важную часть «домашней помощницы» так, что даже мастер вам потом не поможет.

Задаваясь вопросом, как разобрать барабан стиральной машины, нужно сначала добраться до него, а для этого придется вытаскивать из корпуса почти все детали, так как они будут мешать снятию бака и барабана. Как это сделать подробно описано в статье. Как разобрать стиральную машину Занусси. Хотя данная публикация посвящена конкретной марке стиральной машины, она весьма показательна и позволяет провести аналогии с любой другой маркой стиральной машины.

Очень осторожно извлеките барабан барабана из корпуса стиральной машины. Бак большинства современных автомобилей пластиковый и не терпит никаких механических воздействий. При вытаскивании танка воспользуйтесь помощью друга.
Прежде чем распиливать неразборный бак, просверлите тонким сверлом поперек шва множество отверстий для крепежа. Так вы не допустите предвзятости. Чем больше болтов по кругу, тем лучше удастся стянуть половинки бака, ну и герметик конечно не жалеть.

Для разборки бака с барабаном стиральной машины требуется в целом простой инструмент. Большая часть необходимых инструментов наверняка еще лежит у вас в кладовке, но за некоторыми придется отправиться в гараж, а может, к соседу. Что требуется?

Кроме всего прочего, неплохо было бы иметь под рукой смазку WD-40. Он поможет справиться с прикрученными креплениями и упростит разборку. Вместо паяльной лампы можно использовать газовую горелку, но она даст меньшую температуру и подшипник может не нагреться настолько, чтобы лопнуть.

Около половины всех современных автоматических стиральных машин имеют разборные баки. Это очень удобно и значительно облегчает жизнь мастерам по ремонту стиральных машин, ускоряя разборку. У стиральной машины с разборным баком две половинки этого бака стянуты болтами. Кроме того, стык либо промазывается герметиком, либо уплотняется резинкой, чтобы вода не вытекала. Для разборки разборного бака с барабаном стиральной машины нужно:

С неразборным баком делаем почти так же, как и с неразборным баком. С той лишь разницей, что его нужно разрезать. Кто хоть раз занимался этой работой, тот знает, насколько она тяжела, муторна и неблагодарна. Основная проблема в том, что для этой работы не подходит ни один подручный инструмент в чистом виде.

Что касается распиловки бака, то специалисты советуют использовать обычную ножовку по металлу вместе с ножовочным полотном, которое нужно обмотать скотчем с одного конца, чтобы легче было держать. Такой импровизированный напильник вы будете использовать на тех участках сварного шва, где обычной ножовкой по металлу пилить будет неудобно. Если через 3-4 часа вы сможете нормально разрезать бак, считайте, что половина дела сделана, а если старые подшипники оторвутся без проблем, считайте разборку удалось.

В заключение отметим, что для того, чтобы разобрать барабан стиральной машины, нужно сначала потратить много времени на его снятие, и только потом приступать непосредственно к разборке. Если бак на вашей модели стиральной машины не разбирается, вы потратите на разборку в разы больше времени. Будьте осторожны и осторожны!

Как разобрать и почистить вонючую стиральную машину Kenmore (Whirlpool) с вертикальной загрузкой » Моя жизнь без пластика
Кажется, это год вонючей бытовой техники и решений для самостоятельной сборки. Несколько месяцев назад это был фанк посудомоечной машины. И вот недавно мы заметили остатки ворса на одежде и запах плесени из стиральной машины. (Остаток не стиральный порошок, мы используем мыльные орехи.)
Итак, как починка стиральной машины связана с пластиком? Что ж, за недельные испытания у нас действительно остались пластиковые отходы. И вообще научиться чинить вещи — одна из моих стратегий, позволяющих избегать новых покупок и, следовательно, нового пластика. Но на самом деле, мне так приятно, что я смог все это разобрать, почистить и снова собрать, чем я должен поделиться!
Этот пост будет длинным и извилистым и будет содержать много картинок. Надеюсь, это тоже будет смешно, ведь кому не нравится хорошая история о ремонте стиральной машины? А так как я провел массу времени в Интернете в поисках деталей, процедур и советов, я включил список всех ресурсов, которые я нашел, внизу этого поста для быстрого ознакомления. Я надеюсь, что кому-то еще эта информация будет полезна.
Далее. Вот шаги, которые я предпринял, и трудности, с которыми я столкнулся…
1) Причины появления белого «ворса» на одежде. Во-первых, я погуглил что-то вроде «стиральная машина оставляет ворсинки на одежде» и нашел это замечательное обсуждение на форуме Gardenweb (который охватывает больше тем, чем просто садоводство) и узнал, что с появлением автоматической сушилки производители стиральных машин перестали добавлять корзины для ворса, которые можно снять и очистить вручную, при условии, что сушилка удалит ворс. Но в нашем доме мы вешаем всю нашу одежду сушиться, поэтому мы не можем полагаться на сушилку. Вот несколько шагов, которые я обнаружил для уменьшения ворса:
а. Отделяйте ворсистую одежду от неворсистой одежды. Ух ты. Никогда об этом не думал. Я всегда разделяла темные и светлые вещи (что кажется простым способом избавиться от светлых ворсинок на темной одежде), но, по-видимому, также хорошо стирать ворсистые вещи, такие как толстовки и полотенца, отдельно от темной одежды.
б. Избегайте порошкообразного моющего средства в холодной воде. Но, как я уже сказал, мы используем мыльные орехи, которые не являются порошком и не моющим средством.
г. Если у машины внизу есть самоочищающийся фильтр (очевидно, у нас есть), вам придется разобрать машину, чтобы увидеть, действительно ли она очищается должным образом.
2) Причины и способы устранения запаха плесени в стиральной машине. Затем я погуглил «заплесневелый запах стиральной машины с вертикальной загрузкой — спереди» (я исключил слово «спереди», потому что кажется, что эта проблема возникает у большего количества стиральных машин с фронтальной загрузкой, чем с вертикальной загрузкой, и инструкции для них отличаются) и обнаружил очень полезную информацию. обсуждение запахов стиральных машин Kenmore на веб-сайте Боба Вила. На этом и других сайтах я нашел следующие предложения:
а) Раз в месяц запускайте цикл поддержания горячей воды без одежды, добавляя в воду чашку белого уксуса. Мы попробовали это, и это помогло на пару недель, а потом стиральная машина снова начала вонять.
b) Другие рекомендации по очистке стиральной машины включали отбеливатель, мощные моющие средства и средства для уничтожения плесени, ни один из которых я не хочу использовать. Некоторые плакаты обвиняют стирку в холодной воде и натуральные чистящие средства для белья. Ну, я не хочу использовать горячую воду для стирки одежды (раз в месяц, чтобы почистить стиральную машину, это нормально) и токсичные моющие средства, поэтому должен был быть лучший способ.
c) Несколько человек сказали, что они разобрали стиральную машину и обнаружили ужасную черную грязь под ванной, поэтому после того, как горячий уксус подвел нас, и поскольку я все равно хотел проверить этот самоочищающийся фильтр, я решил взять машина отдельно.
3) Запишите номер модели машины. А как еще мне было узнать, как его разобрать? Поднимите крышку. Номер модели указан на наклейке на ободе стиральной машины.
3) Закажите Руководство по ремонту стиральной машины своими руками. Почему? Потому что даже если у вас все еще есть руководство пользователя, прилагаемое к машине, оно не расскажет вам, как ее разобрать. Sears хочет, чтобы вы позвонили их техникам! Я нашел наше руководство на веб-сайте Sears Parts Direct, но сегодня вечером я получаю сообщение об ошибке, когда пытаюсь найти его на сайте. Без проблем. Оказывается, стиральные машины Kenmore с вертикальной загрузкой на самом деле производятся Whirlpool, поэтому это руководство по ремонту стиральных машин Whirlpool также подойдет.
Руководство отправлено в пластиковой почтовой упаковке. Итак, это пластиковый элемент № 1 для этого проекта.
4) Снимите шкаф. Вам не нужно, чтобы я это объяснял. Инструкции есть в руководстве. И, по-видимому, нам даже не нужно было покупать руководство, потому что инструкции по ремонту также есть в Интернете на сайте RepairAve.com, а на веб-сайте ApplianceAid. com также есть полезная информация о ремонте стиральной машины с прямым приводом Whirlpool / Kenmore с вертикальной загрузкой!
Более того, если вы хотите посмотреть, как машина должна разбираться, выполните следующий поиск на Youtube: «ВИДЕО ПО РЕМОНТУ СТИРАЛЬНОЙ МАШИНЫ WHIRLPOOL», и вы найдете целую серию видеороликов пользователя Youtube 9.0007 DIYAPPLIANCEREPAIR , которые покажут вам, как это сделать шаг за шагом. Но будьте осторожны. Машина, которую британец Джеймс использует в видео, по-видимому, новая и работает именно так, как должна. Мой этого не сделал.
Так или иначе, мы убрали шкаф, и Майкл поставил его поверх сушилки, потому что у нас так мало места в нашем заднем коридоре.
5) Снимите белое пластиковое кольцо в верхней части бака. Следуйте инструкциям. После того, как я снял свой, я обнаружил эту грязь на нижней стороне. Я смыла его в душе. Это ничто по сравнению с тем, что мы обнаружили позже.
6) Снимите крышку с мешалки и снимите внутреннюю гайку. К счастью, отвертка, которую мы купили для ремонта посудомоечной машины, оказалась подходящего размера. Оказалось, что это не универсальный инструмент!
7) Снимите гаечный ключ. Согласно инструкции, эта штука должна легко сниматься с помощью молотка и отвертки.
Вау, Нелли! Я целый день пытался снять эту штуку с помощью отвертки, и все, что у меня получилось, это помять металл. Майкл тоже пытался, колотя молотком по отвертке. Накидная гайка вообще не двигалась.
Затем я обнаружил, что на самом деле существует специальный инструмент, созданный специально для этой цели, о котором я узнал на форуме Discuss-o-Mat. (Хорошо, значит, нам все-таки нужен предмет для одной цели.)
8) Если молоток и отвертка не работают, используйте гаечный ключ. Мы могли бы заказать ее по почте, но наша стиральная машина была полуразобрана, и нам нужно было постирать. Майкл поместил объявление на Craigslist, чтобы узнать, есть ли он у кого-нибудь по соседству. (Покупка бывших в употреблении, одалживание или совместное использование — это другие методы, которые я использую, чтобы избежать покупки новых вещей, пластмассы и прочего.) Мы не нашли кого-то с гаечным ключом, но получили совет о том, в какой хозяйственный магазин позвонить. Менеджер магазина направил нас в магазин Reliable Parts в Беркли. (Reliable Parts имеет несколько офисов в других штатах, а также интернет-магазин.) Майкл смог приехать на своем велосипеде и забрать гаечный ключ уже на следующий день.
К сожалению, инструмент был упакован в полиэтиленовый пакет и завернут в пенопластовый лист. Пластиковые детали №2 и №3.
Несколько ударов по гаечному ключу, и накидная гайка была снята. Я был готов идти… или так я думал.
9) Поднимите весь внутренний фарфоровый бак омывателя с блока привода и из внешнего пластикового бака.
Это должно было быть легко. В самом деле, посмотрите, как легко это дается британцу Джеймсу (который, как вы увидите, НЕ рекомендует откручивать гаечный ключ с помощью отвертки и молотка):
Для меня это не так просто. Я чуть не рвал на себе волосы целый день, пытаясь поднять ванну. Это не сдвинулось с места. Он даже не намекнул, что может сдвинуться с места. Я задавался вопросом, удерживали ли его винты или что-то еще — что-то, что британец Джеймс не упомянул. Затем я нашел целую ветку на дискуссионном форуме Appliance Guru, посвященную именно этому: удаление внутреннего барабана стиральной машины Whirlpool.
10) Попробуйте снять бак стиральной машины альтернативными способами. Форумчане предполагают, что годами накопленная грязь прикрепила ванну к приводному блоку и что ее сдвинет только грубая сила. Майкл сильный. Я мог бы подождать, пока он вернется домой. Но никак! Я ненавижу, что не могу делать что-то сам! Я испробовал все предложения на форуме: ударить молотком по приводному блоку, использовать отвертку в зазоре на приводном блоке, чтобы высвободить его, стучать и дергать, искать в Google, стучать и дергать, снова искать в Google. Это продолжалось часами. Я был немного одержим.
Я даже последовал совету на сайте ApplianceAid.com залезть в ванну и растоптать ее. Так я и сделал. Если бы я мог сфотографировать себя топающим внутри стиральной машины, я бы это сделал.
Наконец, я отказался от Google и использовал свой собственный мозг. Я подумал, что грязь, вероятно, была смесью затвердевшего масла и мыла. Может, растворится! Во-первых, я попытался налить немного белого уксуса в отверстие между баком и блоком привода. Присмотревшись, я увидел то, что казалось микроскопическим свидетельством растворения обломков. Прохладный. Итак, я вскипятил воду. Я влил в эту сосунку целый чайник кипятка.
Затем я дернул. И Святая Матерь Всего Застыла, вещь двинулась! Я танцевала в пижаме. (Потому что зачем носить одежду для больших людей, если ты весь день только и делаешь, что пытаешься разобрать стиральную машину?) И после того, как я вытащил эту штуку, я обнаружил, что она прилипает. Грубо, да?
И вот что я нашел внутри пластикового бака:
11) Очистите приводной блок и внутреннюю часть пластикового бака. Задача оказалась сложнее, чем могла бы быть, потому что теперь ванна была заполнена водой… водой, которую я налил, чтобы ослабить внутреннюю ванну. Так что я получил контейнер и начал прессовать. А когда вода стала слишком мелкой, чтобы собирать тюки, я собрала полотенца и вытерла остатки воды. Затем я почистил блок привода зубной щеткой и, возможно, тряпкой. Я не могу вспомнить сейчас. Достаточно сказать, что вы могли съесть обед из этой штуки, когда я закончил.
12) Переверните внутреннюю ванну вверх дном и снимите пластиковый фильтр. На этой картинке фильтр выглядит неплохо, не так ли?
Нет, пока вы не проверите затвердевшую грязь внутри этой дыры: остальное, что прикрепляло ванну к приводному блоку.
А вот так выглядела ванна снаружи. (Представьте, как это пахло. Только на секунду. Ладно, теперь можете перестать воображать.)
13) Тщательно очистите фарфоровую ванну. Я положил его в ванну и полил водой из ручного душа, пока он не засверкал.
Полдник, кто-нибудь?
14) Соберите детали машины вместе. Все хорошие чистые внутренние детали было легко собрать обратно, просто изменив то, что я сделал раньше, и без дерьмового противного дерьма, которое мешало бы.
15) Прикрепите шкаф обратно и постирайте! Эта часть была не такой уж простой. Помните, Майкл поставил шкаф на сушилку. Его не было здесь, чтобы вернуть его обратно, а у меня не хватило сил.
Или я?
Мне пришло в голову, что гравитация на моей стороне. Спустить его будет проще, чем поднять. Все, что мне нужно было сделать, это подтолкнуть его к стиральной машине, а затем постараться, чтобы он не упал слишком сильно. Как только шкаф оказался на полу, я еще раз станцевала счастливый танец в пижаме. Установить его на нижнюю рейку было непросто, но я и с этим справился. А потом я стирала. Великолепная прачечная.
Наша стиральная машина и сушилка старые. Сколько лет, мы не знали, потому что унаследовали их от нашего последнего домовладельца. Но есть способ узнать! На веб-сайте Appliance411.com есть страница поиска по дате. Просто введите марку, тип устройства, местоположение, номер модели и серийный номер (оба номера указаны на наклейке под крышкой), и сайт сообщит вам дату изготовления вашей машины. Наш был изготовлен на неделе 26, 19 октября.92. Ему 18 лет, и, вероятно, за это время он накопил противно пахнущую дрянь. Но, насколько нам известно, он все еще крепок. Так что веселись, Гарт.
Заключение
Зловона пока нет. Я отделяю ворсистую одежду от неворсистой. Я запускаю цикл очистки один раз в месяц с горячей водой и уксусом, чтобы предотвратить повторение накопления. Я должен оставить крышку открытой, чтобы ванна могла проветриваться, когда она не используется, но неизвестно, что может туда упасть.
Настоящим выводом из всего этого является то, что самостоятельный ремонт (если у вас есть время и одержимая настойчивость) — это отличный стимулятор самооценки. Я очень рекомендую это, пока это не требует иглы и нитки!
Ресурсы:
Форум Gardenweb обсуждение ворсинок на одежде
Тема о запахах стиральной машины Kenmore на веб-сайте Боба Вила
Источник для покупки Руководство по ремонту стиральной машины Whirlpool , если Kenmore недоступен (они одинаковые)
Верхняя загрузка, прямой привод Руководство по ремонту стиральных машин в Интернете
ApplianceAid. com информация о ремонте стиральных машин и другой бытовой техники
видео по ремонту стиральных машин British James’s Whirlpool на Youtube для гаечного ключа и других деталей прибора
Дискуссионные форумы ApplianceGuru.com
Appliance411.com Дата Выполните поиск, чтобы узнать возраст вашего прибора
А вот чтобы узнать, как я наконец-то отклеил бачок омывателя от блока привода, надо будет прочитать пост!
РЕКЛАМА
Я размещаю рекламу только тех продуктов, которыми пользуюсь сам. Ваша поддержка помогает финансировать мою миссию по борьбе с пластиком.
Ремонт стиральных машин | Как отремонтировать стиральную машину
Искать ВСЕ ремонты:
В этом руководстве по ремонту стиральных машин рассказывается, как работает стиральная машина, что часто выходит из строя, как определить неисправность стиральной машины и какие детали и инструменты вам потребуются для ее устранения. Затем в нем даются простые пошаговые инструкции о том, как разобрать стиральную машину с прямым приводом, как разобрать стиральную машину с ременным приводом, как обслуживать насос, как проверить узел переключателя уровня воды и как обслуживать водяной насос. впускной клапан. Это также относится к другим руководствам Fix-It по ремонту электрического шнура, ремонту элементов управления прибором, ремонту двигателя и ремонту выключателей.
Как работает стиральная машина?
Компоненты типичной стиральной машины с вертикальной загрузкой.
Стиральная машина — крупный прибор, предназначенный для стирки одежды, постельного белья, полотенец и другого белья. Ручки и кнопки на панели управления машины посылают инструкции таймеру и клапанам с электроприводом. Цикл стирки начинается с заполнения бака для стирки горячей, холодной или смешанной водой. В стиральной машине с вертикальной загрузкой мешалка в середине бака вращается взад-вперед или вверх-вниз, очищая белье. В стиральной машине с фронтальной загрузкой белье отмывается барабаном. Во всех стиральных машинах при отжиме вода извлекается из белья, а насос отправляет грязную воду в канализацию.
Стиральная машина с прямым приводом использует шестерни на двигателе для вращения мешалки и вращения барабана. Стиральная машина с ременным приводом передает мощность от двигателя к мешалке и барабану с помощью системы ремня и шкива.
Что может пойти не так со стиральной машиной?
Возможно, неисправен электрический шнур. Переключатели могут выйти из строя. Таймер может быть неисправен. Двигатель, сцепление и трансмиссия могут выйти из строя. Шланги могут перегнуться или протечь. Фильтры могут засориться. Насос может выйти из строя. Мешалка может сломаться.
Наконечник Fix-It
В современных крупных бытовых приборах, включая стиральные машины, используются цифровые, а не механические таймеры и другие элементы управления. Некоторые из них включают диагностические тесты, которые сообщают о рабочих проблемах в виде кодов неисправностей. Обратитесь к руководству пользователя вашей машины для получения информации о том, как активировать и интерпретировать диагностические коды. Возможно, вы сможете решить проблему самостоятельно!
Как определить неисправность стиральной машины?
Если стиральная машина вообще не работает или гудит, сначала убедитесь, что в электрической розетке есть питание, и проверьте электрический шнур. Проверьте переключатель уровня воды, переключатель крышки, центробежный переключатель и двигатель таймера (см. Руководство по ремонту устройств управления прибором). Проверьте двигатель стиральной машины. Замените любой неисправный компонент или наймите специалиста по обслуживанию для ремонта. Перед этим осмотрите насос на предмет засорения (см. ниже).
Если стиральная машина не наполняет, не перестает наполнять или не трясет, проверьте шланги подачи воды на наличие перегибов. Также проверьте узел переключателя уровня воды (см. ниже), проверьте впускной клапан воды (см. ниже), проверьте переключатель температуры воды и проверьте двигатель таймера.
Если стиральная машина не сливает воду, проверьте переключатель уровня воды в сборе (см. ниже). Проверьте клапан подачи воды (см. ниже).
Если стиральная машина не вращается, проверьте переключатель уровня воды в сборе. Если требуется обслуживание, рассмотрите возможность вызова профессионального техника.
Если омыватель протекает, выпрямите или замените сливной шланг и проверьте насос на предмет засорения (см. ниже).
Если стиральная машина слишком шумная или сильно вибрирует, перераспределите загрузку белья для лучшего баланса и отрегулируйте регулировочные ножки. Если эти усилия не увенчались успехом, очистите сетки подачи воды. Затем проверьте двигатель таймера, осмотрите насос на предмет блокировки (см. ниже) и проверьте двигатель машины. Если ничего не помогает, обратитесь за профессиональной помощью.
Наконечник Fix-It
Не перегружайте стиральную машину, упаковывая или оборачивая вещи вокруг мешалки. Вместо этого кладите предметы свободно, смешивая большие и маленькие предметы для сбалансированной нагрузки. Затем убедитесь, что уровень воды соответствует размеру загрузки. Ваша стиральная машина будет работать меньше и прослужит дольше.
Что нужно для ремонта стиральной машины?
Запасные части можно приобрести у основных поставщиков запасных частей для бытовой техники, в крупных магазинах сантехники и хозяйственных товаров и, конечно же, у производителя и поставщиков послепродажного обслуживания. Инструменты, которые вам понадобятся, чтобы починить стиральную машину, включают в себя:
Отвертки
Клещи
Ключи
Мультиметр
Каковы шаги по ремонту стиральной машины?
Разборка стиральной машины с прямым приводом:
Отсоедините стиральную машину от электрической розетки и перекройте подачу воды к стиральной машине.
Удалите крепежные винты из нижних углов, верхней или задней части консоли.
Поверните консоль, чтобы получить доступ к таймеру, мотору таймера, переключателю уровня воды, переключателю температуры воды и переключателю выбора цикла.
При необходимости получите доступ к барабану, вставив лезвие шпателя между верхней частью стиральной машины и корпусом, чтобы освободить зажимы крепления. У некоторых юнитов также есть зажимы рядом с консолью.
Отсоедините корпус блока управления от корпуса омывателя, пометив и отсоединив разъемы жгута электропроводки по мере необходимости.
При необходимости снимите переднюю панель, ослабив винты по углам панели, чтобы получить доступ к барабану и двигателю.
Теперь вы можете обслуживать мешалку, барабан и проверять двигатель и другие компоненты с помощью мультиметра.
Разборка стиральной машины с ременным приводом:
Отсоедините стиральную машину от электрической розетки и перекройте подачу воды к стиральной машине.
Удалите крепежные винты из нижних углов, верхней или задней части консоли.
Поверните консоль, чтобы получить доступ к таймеру, мотору таймера, переключателю уровня воды, переключателю температуры воды и переключателю выбора цикла.
При необходимости получите доступ к барабану, вставив лезвие шпателя между верхней частью стиральной машины и корпусом, чтобы освободить зажимы крепления. Некоторые устройства имеют пружинные зажимы по бокам или спереди корпуса.
При необходимости получите доступ к двигателю, насосу, клапану подачи воды и приводному ремню через заднюю панель, открутив винты по периметру.
Теперь вы можете проверить двигатель и другие компоненты с помощью мультиметра.
Обслуживание насоса омывателя:
Отключите стиральную машину от сети и перекройте подачу воды к ней.
Снимите корпус, чтобы получить доступ к насосу (см. выше).
Ослабьте хомуты шлангов и снимите их с впускного и выпускного отверстий насоса. Пометьте шланги для облегчения повторной установки.
Снимите зажимы, крепящие насос к двигателю.
Снимите насос и осмотрите его на предмет засорения или повреждения. Очистите или замените его по мере необходимости.
Проверка узла переключателя уровня воды омывателя:
Отключите омыватель от сети и получите доступ к консоли управления (см. выше).
Пометьте и снимите провода с переключателя уровня воды.
Отсоедините воздушный шланг от переключателя и осторожно подуйте на переключатель, прислушиваясь к щелчку, когда переключатель перемещается в крайнее положение.
Продувая переключатель, проверьте все клеммы с помощью мультиметра, настроенного на RX1 (сопротивление, умноженное на 1). Для большинства переключателей две пары должны указывать на непрерывность, а одна пара — на сопротивление.
Прекратите дуть в переключатель и повторно проверьте клеммы. Пара, которая ранее демонстрировала сопротивление, должна показать непрерывность, а те, которые показали непрерывность, должны показать сопротивление.
Если результаты проверки отличаются от описанных в шаге 5, замените датчик уровня воды.
Наконечник Fix-It
Если впускные сетки забиты затвердевшими минеральными отложениями, замочите их на ночь в миске с белым уксусом.
Обслуживание впускного клапана стиральной машины:
Отключите стиральную машину от сети и перекройте подачу воды к стиральной машине.
Ослабьте соединения водяных шлангов и снимите шланги.
Осмотрите сетку фильтра внутри каждого порта клапана. Если он забит, замените клапан.
При необходимости снимите провода с клемм соленоида и пометьте их для облегчения повторной сборки. Затем установите мультиметр на RX1 (сопротивление умножить на 1) и прикоснитесь щупом к каждой паре клемм по очереди. Измеритель должен показывать сопротивление от 100 до 1000 Ом на каждой паре. Замените переключатель, если результаты проверки отличаются.
Наконечник Fix-It
Если вам нужно отрегулировать ножки машины, лучше сделать их короче, чем длиннее. Чем ближе машина к полу, тем меньше вероятность вибрации.
Не можете найти?
СТИРАЛЬНАЯ МАШИНА БАРАБАННОГО ТИПА И СПОСОБ УДАЛЕНИЯ ЗАПАХА
Настоящее раскрытие относится к предмету, изложенному в приоритетной корейской заявке № 10-2007-0093295, поданной 13 сентября 2007 г., которая прямо включена в настоящий документ посредством ссылки в его целостность.
1. Область изобретения
Настоящее изобретение относится к стиральной машине барабанного типа и способу удаления ее запаха.
2. Описание предшествующего уровня техники
В общем, стиральная машина барабанного типа служит для стирки белья за счет использования силы трения между вращающимся барабаном и бельем, и белье падает сверху вниз во вращающемся барабане. Соответственно, в стиральной машине барабанного типа белье мало повреждается и не спутывается.
Стиральная машина барабанного типа включает в себя корпус, в целом формирующий внешний вид, бак, установленный в корпусе, барабан, установленный с возможностью вращения в баке, стиральный двигатель, вращающий барабан, и сливной насос для слива воды, хранящейся в баке, посредством внешне прокачивая его.
В то же время, даже когда вода, хранящаяся в баке, сливается, загрязняющие вещества (остатки моющего средства, ворсинки и т. п.) не полностью сливаются с водой, но все равно остаются в баке.
Загрязняющее вещество сгнило и стало причиной неприятного запаха. И во влажной стиральной машине барабанного типа загрязняющие вещества питают плесень, и эта плесень также вызывает запах.
Таким образом, настоящее изобретение направлено на создание способа удаления запаха из стиральной машины барабанного типа. Другой целью настоящего изобретения является создание способа удаления запаха из стиральной машины барабанного типа путем удаления загрязняющих веществ, оставшихся в баке. Кроме того, еще одной целью настоящего изобретения является создание стиральной машины барабанного типа, реализующей способ удаления запаха.
Для решения вышеуказанных проблем в соответствии с настоящим изобретением предложен способ удаления запаха стиральной машины барабанного типа, в котором вода подается во вращающийся с высокой скоростью барабан, а затем вода разбрызгивается на бак, охватывающий барабан, таким образом, чтобы очистить бак. Здесь число оборотов барабана составляет примерно 800 об/мин, предпочтительно вода, подаваемая в барабан, подается из устройства подачи воды, и вода подается во время обезвоживания после процесса стирки или полоскания.
Вода предпочтительно подается в барабан непрерывно в течение от 15 до 50 секунд или периодически.
Предпочтительно, чтобы период конфигурировался с подачей воды в течение 10 секунд и затем прекращением подачи воды на 10 секунд. Период повторяется дважды. В качестве альтернативы период конфигурируется с подачей воды в течение 5 секунд, а затем с остановкой подачи воды на 5 секунд. Период повторяется трижды.
В качестве альтернативы вода, подаваемая в барабан, предпочтительно представляет собой воду, хранящуюся в баке. Здесь вода, хранящаяся в баке, представляет собой воду, оставшуюся до процесса слива после использования для процесса стирки или полоскания, предпочтительно.
И, чтобы решить вышеупомянутые проблемы, в соответствии с настоящим изобретением также предусмотрена стиральная машина барабанного типа, содержащая: корпус, формирующий внешний вид; бак, установленный в тумбе для хранения в нем воды для стирки; барабан, установленный в баке с возможностью вращения; двигатель стиральной машины, вращающий барабан с высокой скоростью, а затем разбрызгивающий воду на внутреннюю периферийную поверхность бака, чтобы воздействовать на внутреннюю периферийную поверхность; и устройство подачи воды, подающее воду в барабан.
Здесь вода, разбрызгиваемая на внутреннюю периферийную поверхность бака, представляет собой воду, подаваемую на внешнюю периферийную поверхность барабана устройством подачи воды, и вода подается во время обезвоживания после процесса стирки или полоскания , желательно.
В качестве альтернативы вода, разбрызгиваемая на внутреннюю периферийную поверхность бака, представляет собой воду для стирки, хранящуюся в баке, которая остается до процесса слива после использования, предпочтительно, для процесса стирки или полоскания.
Кроме того, стиральная машина барабанного типа дополнительно содержит кнопку удаления запаха, с помощью которой пользователь может вращать барабан на высокой скорости, чтобы воздействовать на загрязняющие вещества, прикрепленные к внутренней периферийной поверхности, и удалять их, разбрызгивая воду на внутреннюю периферийную поверхность ванну желательно.
Вышеупомянутые и другие цели, особенности, аспекты и преимущества настоящего изобретения станут более очевидными из следующего подробного описания настоящего изобретения в сочетании с прилагаемыми чертежами.
Прилагаемые чертежи, которые включены для обеспечения дальнейшего понимания изобретения и включены в настоящее описание и составляют его часть, иллюстрируют предпочтительные варианты осуществления изобретения и вместе с описанием служат для объяснения принципов изобретения.
На чертежах:
РИС. 1 представляет собой схематический вид, показывающий стиральную машину барабанного типа, работающую по способу удаления запаха в соответствии с первым вариантом осуществления настоящего изобретения;
РИС. 2 представляет собой фрагмент панели управления с кнопкой удаления запаха, показанной на фиг. 1;
РИС. 3 представляет собой блок-схему, показывающую способ удаления запаха в соответствии с первым вариантом осуществления настоящего изобретения;
РИС. 4 представляет собой график, показывающий период подачи воды в барабан на фиг. 1;
РИС. 5 представляет собой график, показывающий изменение периода подачи воды в барабан на фиг. 1;
РИС. 6 представляет собой схематический вид, показывающий стиральную машину барабанного типа, работающую по способу удаления запаха в соответствии со вторым вариантом осуществления настоящего изобретения; и
РИС. 7 представляет собой блок-схему, показывающую способ удаления запаха в соответствии со вторым вариантом осуществления настоящего изобретения.
Теперь будет дано подробное описание предпочтительных вариантов осуществления настоящего изобретения, примеры которых проиллюстрированы на прилагаемых чертежах.
Далее будет подробно описана стиральная машина барабанного типа в соответствии с первым вариантом осуществления настоящего изобретения. ИНЖИР. 1 представляет собой схематический вид, показывающий стиральную машину барабанного типа в соответствии с одним вариантом осуществления настоящего изобретения, фиг. 2 представляет собой фрагмент панели управления с кнопкой удаления запаха, показанной на фиг. 1 и фиг. 3 представляет собой блок-схему, показывающую способ удаления запаха в соответствии с первым вариантом осуществления настоящего изобретения.
Ссылаясь на фиг. 1, стиральная машина барабанного типа, работающая по способу удаления запаха в соответствии с первым вариантом осуществления настоящего изобретения, включает корпус 5 , образующий внешний вид, бак 3 , установленный в корпусе 5 таким образом, чтобы хранить в нем воду для стирки, барабан 9 , установленный с возможностью вращения в баке 3 и принимающий в него белье, стиральные двигатели 7 , 8 для вращения барабана 9 , вал вращения 17 для передачи вращательного усилия от двигателей стиральных машин 7 , 8 на барабан 9 , подшипник 11 для поддержки вала вращения 47 уплотнительный элемент 13 для предотвращения попадания воды между баком 3 и барабаном 9 в подшипник 11 , устройство подачи моющего средства 30 для подачи воды, смешанной с моющим средством, в бак 3 , устройство подачи воды 20 , оснащенное множеством клапанов для подачи или остановки подачи воды в устройство подачи моющего средства 30 , сливной насос 40 для слива воды, хранящейся в баке 3 путем откачки наружу, циркуляционный блок 50 для циркуляции воды, хранящейся в баке 3 , для повышения эффективности стирки и полоскания стиральной машины, а также панель управления 70 для управления работой стиральной машины в целом путем получения команды управления от пользователя.
Дверца 1 расположена на передней стороне шкафа 5 , а прокладка 2 установлена между дверцей 1 и баком 3 .
Стопорная пружина 4 для поддержки бака 3 устанавливается между верхней внутренней поверхностью тумбы 5 и наружной верхней поверхностью бака 3 . Фрикционный демпфер 10 для снижения вибрации бака 3 установлен между нижней внутренней поверхностью корпуса 5 и наружной нижней поверхностью бака 3 .
Множество подъемников 9 и для перемещения белья вверх и вниз расположены в барабане 9 .
Двигатели стиральных машин 7 , 8 состоят из статора 7 , выполненного в виде двигателя с прямым приводом и снабженного катушкой, намотанной в пазу, и ротора 8 , вращающийся на внешней периферийной поверхности статора 7 и снабженный постоянным магнитом 12 .
Статор 7 соединен с задней стенкой бака 3 множеством соединительных элементов 19 .
Ротор 8 соединен с задней концевой частью вала вращения 17 соединительным элементом 18 .
Как только катушка статора 7 получает питание и становится электромагнитной, ротор 8 вращается за счет взаимодействия между катушкой статора 7 и постоянным магнитом 12 , прикрепленным к ротору 8 . Вращающее усилие ротора 8 передается на барабан 9 через вращающийся вал 17 .
Подшипник 11 установлен в корпусе подшипника 15 и включает в себя передний подшипник, расположенный на передней стороне вращающегося вала 17 , и задний подшипник, расположенный на задней стороне вращающегося вала 17 .
Уплотнительный элемент 13 , установленный на внешней окружности вала вращения 17 , тем самым предотвращая проникновение воды между баком 3 и барабаном 9 в подшипник 11 .
Устройство подачи моющего средства 30 служит для смешивания подаваемой воды с моющим средством и подачи его в бак 3 через подающую трубу 31 . Одно примерное устройство 9 подачи моющего средства0543 30 можно настроить следующим образом. То есть устройство 30 подачи моющего средства может включать в себя корпус и контейнер для моющего средства, установленный в корпусе для хранения различных видов моющего средства.
Сифонная трубка расположена на дне контейнера для моющего средства. И отверстие для подачи, соединенное с соединительной трубкой 22 , образовано на верхней стороне корпуса, а выпускное отверстие для моющего средства, соединенное с трубой для подачи 31 , образовано на дне корпуса.
При такой конфигурации вода, подаваемая через соединительную трубку 22 , смешивается с моющим средством, хранящимся в контейнере для моющего средства, а затем вытекает из контейнера для моющего средства через сифонную трубку, когда вода, смешанная с моющим средством, достигает определенного уровня. . Вода, смешанная с моющим средством, подается в бак 3 по подающему патрубку 31 .
Подающая труба 21 , подсоединенная к внешнему источнику водоснабжения и соединительная труба 22 подключены к устройству подачи моющих средств 30 устанавливаются на устройство подачи воды 20 .
Дренажная трубка 41 , подсоединенная к нижней стороне бака 3 , и соединительная трубка 42 , подсоединенная к внешнему сливу, соответственно установлены на сливном насосе 40 .
Блок циркуляции 50 включает циркуляционный насос 51 , соединительный шланг 52 для подключения циркуляционного насоса 51 к нижней стороне бака 3 и циркуляционный шланг 53 , соединяющий циркуляционный насос 51 с верхней стороной прокладки 2 . Здесь, в случае работы циркуляционного насоса 51 , дренажный насос 40 перестает работать, а в случае работы дренажного насоса 40 прекращает работу циркуляционный насос 51 .
На фиг. 2, панель управления 70 снабжена кнопкой удаления запаха 71 , с помощью которого вода подается в барабан 9 , вращающийся с высокой скоростью, и разбрызгивается в бак 3 , охватывающий барабан 9 , для очистки бака 3 .
Далее будет объяснен способ удаления запаха из стиральной машины барабанного типа в соответствии с первым вариантом осуществления настоящего изобретения.
Ссылаясь на ФИГ. 1 и 3, способ удаления запаха из стиральной машины барабанного типа в соответствии с первым вариантом осуществления включает вращение барабана 9 по стрелке на высокой скорости (S 10 ), подача воды Ws в барабан 9 (S 20 ), прекращение подачи воды в барабан 9 (S 30 ), и остановки вращения барабана 9 (S 40 ).
Пока барабан 9 вращается с высокой скоростью в направлении стрелки (S 10 ) и вода подается в барабан 9 по подающему трубопроводу 31 (S 20 ), вода разбрызгивается в бак 3 , охватывающий барабан 9 , таким образом очищая бак 3 . Соответственно, загрязнитель, остающийся в баке 3 , отделяется от бака 3 и затем удаляется ударом разбрызгиваемой воды. Таким образом, загрязняющее вещество, оставшееся в баке 3 , удаляется, тем самым предотвращая образование запаха из-за гниения загрязняющего вещества. Кроме того, он способен предотвратить образование запаха из-за плесени, питаемой загрязняющим веществом в стиральной машине барабанного типа с влажным режимом.
Вода подается в барабан 9 во время обезвоживания после процесса стирки или полоскания. Поэтому барабан 9 вращается с высокой скоростью (примерно 800 об/мин) во время обезвоживания и, соответственно, можно усилить рассеивающую силу воды. Подача воды в барабан 9 осуществляется непрерывно в течение от 15 до 50 секунд, а затем прекращается.
Тем временем, повторяя процесс, вода Ws подается в барабан 9 (S 20 ) и затем прекращается подача воды в барабан 9 (S 30 ), вода также может подаваться периодически, а не непрерывно.
РИС. 4 представляет собой график, показывающий период подачи воды в барабан на фиг. 1. Обращаясь к фиг. 4 период (P 1 ) подачи воды в барабан 9 выполнен с подачей воды в течение 10 секунд, а затем с остановкой подачи воды на 10 секунд. Период повторяется дважды. Здесь вода, подаваемая в барабан 9 с давлением воды 0,1 МПа и скоростью потока 0,14~0,16 л/с. И количество воды, подаваемой в барабан 9 , когда период (подача воды в течение 10 секунд, остановка подачи воды в течение 10 секунд) повторяется дважды, составляет приблизительно 3,2 л.
На фиг. 5 представляет собой график, показывающий изменение периода подачи воды в барабан на фиг. 1. Обращаясь к фиг. 5, период сконфигурирован с подачей воды в течение 5 секунд и затем с остановкой подачи воды на 5 секунд. Период повторяется трижды. Здесь вода, подаваемая в барабан 9 с давлением воды 0,1 МПа и скоростью потока 0,14~0,16 л/с. А количество воды, подаваемой в барабан 9 при трехкратном повторении периода (подача воды в течение 5 секунд, остановка подачи воды в течение 5 секунд), составляет приблизительно 2,4 л.
При периодической подаче воды в барабан 9 , в результате испытаний он способен улучшить эффективность очистки бака 3 , в частности усилить чистящее усилие задней стороны бака 3 .
РИС. 6 представляет собой схематический вид, показывающий стиральную машину барабанного типа, работающую по способу удаления запаха в соответствии со вторым вариантом осуществления настоящего изобретения, и на фиг. 7 представляет собой блок-схему, показывающую способ удаления запаха в соответствии со вторым вариантом осуществления настоящего изобретения.
Далее способ удаления запаха из стиральной машины барабанного типа в соответствии со вторым вариантом осуществления. Конфигурации, аналогичные конфигурациям стиральной машины барабанного типа, описанной в первом варианте осуществления, будут опущены.
Ссылаясь на ФИГ. 6 и 7, способ удаления запаха из стиральной машины барабанного типа в соответствии со вторым вариантом осуществления включает хранение воды Wr в баке 3 (S 50 ), вращение барабана 9 по стрелке на высокой скорости. скорость (S 60 ), и остановку вращения барабана 9 (S 70 ).
Пока барабан 9 вращается по стрелке с высокой скоростью (S 60 ), вода хранится в баке 3 разбросан по баку 3 таким образом, чтобы очистить бак 3 . Соответственно, загрязнитель, остающийся в баке 3 , отделяется от бака 3 и затем удаляется ударом разбрызгиваемой воды. Таким образом, загрязняющее вещество, оставшееся в баке 3 , удаляется, тем самым предотвращая образование запаха из-за гниения загрязняющего вещества. Кроме того, он способен предотвратить образование запаха из-за плесени, питаемой загрязняющим веществом в стиральной машине барабанного типа с влажным режимом.
Здесь вода, хранящаяся в баке 3 , представляет собой воду, оставшуюся перед процессом обезвоживания после использования для процесса стирки или полоскания. Таким образом, не требуется дополнительная подача воды, соответственно он способен очистить ванну 3 с уменьшением расхода воды.
Как упоминалось выше, способ удаления запаха из стиральной машины барабанного типа в соответствии с настоящим изобретением отличается тем, что вода подается в барабан, вращающийся с высокой скоростью, и разбрызгивается в бак, охватывающий барабан, таким образом очищая бак. Соответственно, он способен удалять загрязняющие вещества, остающиеся в баке, тем самым предотвращая образование запаха из-за гниения загрязняющих веществ. Кроме того, он способен предотвратить образование запаха из-за плесени, питаемой загрязняющим веществом в стиральной машине барабанного типа с влажным режимом.
Вышеприведенные варианты осуществления и преимущества являются просто иллюстративными и не должны рассматриваться как ограничивающие настоящее раскрытие. Настоящие идеи могут быть легко применены к другим типам устройств. Это описание предназначено для иллюстрации, а не для ограничения объема формулы изобретения. Специалистам в данной области техники будет очевидно множество альтернативных модификаций и вариаций. Признаки, структуры, способы и другие характеристики иллюстративных вариантов осуществления, описанных в данном документе, могут комбинироваться различными способами для получения дополнительных и/или альтернативных иллюстративных вариантов осуществления.
Поскольку признаки настоящего изобретения могут быть воплощены в нескольких формах без отклонения от их характеристик, следует также понимать, что вышеописанные варианты осуществления не ограничиваются какими-либо деталями предшествующего описания, если не указано иное, а скорее следует толковать в широком смысле в рамках его объема, определенного в прилагаемой формуле изобретения, и, следовательно, все изменения и модификации, попадающие в рамки формулы изобретения или эквиваленты таких границ, должны быть охвачены прилагаемой формулой изобретения.
Починить неустойчивый, шатающийся барабан стиральной машины Miele W3831 с фронтальной загрузкой
Я обнаружил, что если ваша стиральная машина Miele W3831 с фронтальной загрузкой сильно стучит, вам, скорее всего, нужно ее проверить. Велика вероятность того, что поршни амортизаторов вышли из строя. Эти важные устройства стабилизируют ваш барабан, когда он вращается, поэтому дорогой барабанный двигатель не стучит о дно корпуса и не выходит из строя.
Если вы знаете, как откручивать винты и болты (и снова вставлять их на прежние места), вы можете решить эту проблему самостоятельно с помощью детали за 60 долларов, которую можно приобрести практически у любого продавца запчастей для бытовой техники. Все это будет стоить вам около двух часов вашего собственного времени (если вы не будете заниматься такими вещами все время, то, скорее всего, это будет полтора часа).
Хотя эта процедура предназначена специально для Miele W3831, вы можете использовать ее как пример того, как решить ту же проблему на своем собственном бренде.
Признаки выхода из строя амортизаторов стиральных машин с фронтальной загрузкой
Общие признаки неисправности амортизаторов включают следующее:
Барабан подпрыгивает и стучит о стенку шкафа стиральной машины
Цикл отжима длится дольше, чем обычно, потому что ваша машина не может сбалансировать загрузку перед отжимом
Вы можете засунуть руку внутрь машины и свободно раскачивать барабан вверх и вниз: сопротивление незначительное или отсутствует.
Инструменты, которые вам понадобятся
Для выполнения этого ремонта вам потребуются следующие инструменты:
Отвертка Torx T20
Отвертка Torx T30
Маленькая плоская отвертка (например, ювелирная отвертка с тонким лезвием) для снятия лицевой панели панели управления
Две полудюймовые или 13-миллиметровые головки с отвертками или стержнями для снятия амортизаторов.
Детали, которые вам понадобятся
Перед началом ремонта вам необходимо заказать амортизаторы.
Деталь обозначена как Miele 120N Suspa .
https://spares.bigwarehouse.com.au/product_info.php?products_id=1776057
Я не связан с этим сайтом, но я просто размещаю здесь этот пример, чтобы вы могли сравнить его с результатами поиска .
Снимите верхнюю панель, переднюю и боковые панели машины
Чтобы добраться до амортизаторов, вам необходимо разобрать практически все панели машины:
Снимите верхнюю крышку, сняв пластиковые крышки и открутив винты T20 с обеих сторон крышки.
Используйте отвертку с плоской головкой, чтобы отделить пластик панели управления.
Отвинтите и выдвиньте панель управления.
Отсоедините разъемы, соединяющие панель управления с основной платой контроллера.
Отвинтите верхние винты, которыми панель передней двери крепится к раме вверху.
Снять подпружиненный зажим, удерживающий уплотнение дверцы.
Снимите стопорные винты.
С помощью отвертки с плоской головкой освободите защелки на защитной пластине под дверной панелью, а затем сдвиньте защитную пластину на себя.
Снимите два крепления, скрытые за защитной пластиной, которые крепят переднюю панель (последние).
Снимите центральный дверной болт T30 (который удерживает дверцу при откручивании более слабых винтов).
Удалите все винты сзади, сверху и спереди боковых панелей, затем снимите их.
Этот «простой процесс из 11 шагов» может показаться пугающим. Тем не менее, вы можете развеять свои страхи, посмотрев различные видеоролики на YouTube, в которых показано, как выполнять этот процесс на машинах, отличных от W3831.
Снятие и замена амортизаторов
Следующие видео описывают процесс снятия и замены амортизаторов.

Используйте головки на 13 мм для снятия амортизаторов.
Заменить на новые амортизаторы.
Снова все хорошо затянуть.
Выполните действия по снятию панели в обратном порядке, уделяя особое внимание следующим основным шагам:
При установке боковых стенок они должны скользить «вверх и вперед» к машине. Под панелями есть вкладки локатора. Используйте ногу, чтобы надавить на панель, когда вы наденете ее обратно, и вы установите ее правильно.
При установке дверной панели обратно убедитесь, что желтый аварийный открыватель дверцы продет обратно в отверстие возле сливной дверцы.
Прикрепляя резиновое уплотнение, не торопитесь и убедитесь, что уплотнение не пережато и не свернуто вдвое, когда вы боретесь с подпружиненным зажимом для проволоки. Я нашел это самым сложным, чтобы вернуться, но не торопитесь, и вы получите это.
Проверьте машину под нагрузкой на наличие утечек.
Резюме
Вы сэкономили на оплате вызова Miele и узнали больше о своей стиральной машине, чтобы сэкономить деньги на ее ремонте в будущем.
Снятие внутреннего барабана стирально-сушильной машины Hoover
Авосет
8 октября 2015 г.

Моя любимая умудрилась убить еще одну стиральную машину, не проверив детские карманы перед закладкой белья!!!! Это стирально-сушильная машина Hoover WDYN 856DG80. Вынув весла и заглянув внутрь с фонариком, я вижу ленту от спортивной медали между внутренним и внешним барабанами. Я могу дотронуться до нее согнутой вешалкой, но не могу вытащить ее, потому что конец с медалью, кажется, накручен на вал, на котором вращается барабан. Сама медаль болтается где-то на задней части барабана, рядом с валом между задней частью внутреннего барабана и внешним барабаном. Излишне говорить, что когда машина работает, это создает адский грохот.
Я не вижу способа вытащить внутренний барабан. Похоже, что две половины пластикового внешнего барабана были склеены (сварены?) вместе после того, как был вставлен внутренний барабан из нержавеющей стали. Это правильно, или есть способ его снять?
Да, они сварены ультразвуком. Совсем недавно я разобрал / уничтожил свою машину Indesit, чтобы проверить, не было ли на самом деле проблемой то, что я считал неправильным (я уже раскошелился на новую машину и просто проверял из интереса).
Однако я обнаружил, что это может вам помочь, так это то, что если вы снимите ременный шкив сзади, то у барабана из нержавеющей стали будет намного больше свободного хода для перемещения внутри пластикового барабана (т.е. вал может скользите назад и вперед внутри подшипника), что может дать вам достаточно места на конце подшипника, чтобы освободить ремешок для медали.

Газ

Авосет
8 окт. 2015 г.
