Как проверить и разобрать двигатель пылесоса

Прежде чем приступать к проверке и разборке пылесоса для замены мотора или электродвигателя нужно разобраться какие разновидности моторов существуют, как определить неисправность именно в моторе и конечно же как подобрать новый мотор для пылесоса. Первой причиной по которой меняют двигатели может служить нагрев, т.е. при работе греется двигатель пылесоса, при этом он может нагреваться до температуры больше 60 градусов (рука не может терпеть прямого контакта), что говорит о явной неисправности либо системы фильтрации (засорились фильтры и их нужно заменить) либо о межвитковом замыкании обмоток статора\ротора мотора

габаритные размеры моторов пылесоса

Содержание

Основные неисправности пылесосов
Не включается и не реагирует на включение
Греется при работе
Шум или искрит при работе
Разборка корпуса пылесоса
Проверка исправности мотора
Разборка электродвигателя пылесоса
Подбор, маркировка и совместимость моторов

Основные неисправности пылесосов

— Не включается
— Греется при работе
— Плохо сосет
— Искрит
— Шумит

Давайте разберем каждую из этих неисправностей по отдельности и краткой форме перечислим возможные причины данного поведения, но сразу стоит отметить, что для ремонта любой бытовой техники следует вызывать мастера по ремонту пылесосов, так как только он сможет на 100% установить истинную причину и устранить ее грамотно и быстро, но за эту услугу следует платить, а мы всегда стремимся хоть немного сэкономить и купить что-то подешевле.

ВНИМАНИЕ! Не следует производить ремонт ЛЮБОЙ бытовой техники, без должных знаний и обязательно соблюдайте правила техники безопасности.

Не включается и не реагирует на включение

состояние фильтров пылесоса

Данная неисправность подразумевает наличие исправной розетки и отсутствие повреждение провода, последнее кстати встречается очень часто и для проверки данной неисправности Вам потребуется разобрать корпус (см. пункт разборка) и проверить мультиметром «на прозвонку» весь провод. Если у пылесоса есть регулировка оборотов, то скорее всего неисправен именно модуль этой самой регулировки, конечно же при исправном моторе (см. раздел проверка мотора)

Греется при работе

тут сразу стоит отметить, что любой эл двигатель греется при работе и это считается штатным до уровня 40-50 градусов, это происходит из-за того что не вся потребляемая электроэнергия переходит в энергию вращения крыльчатки и часть ее рассеивается в качестве тепла, плюс при вращение так или иначе происходит трение/скольжение и щеток по коллектору и подшипников, а как мы знаем при этом тоже выделяется тепло.

Если корпус пылесоса нагревается так, что рука не терпит прикосновения менее чем за 3-5 минут работы — значит есть проблема.

Проблемы нагрева нужно делить на две группы. Первая это забит фильтр, при этом у пылесосов есть фильтр как всос, который задерживает всю пыль и собранную грязь, так и «высос» (не совсем корректное слово, но понятное). Так же проблема может быть в щетке или в шланге пылесоса и тут самое простое это отсоединить шланг и попробовать включить без него, если звук измениться, как бы станет «легче», значит проблема именно там.

Вторая разновидность причины перегрева при работе это большое потребление тока вызванное межвитковым замыканием катушек, как правило такое замыкание вызывает первый перегрев или попадание воды, из-за чего часть витком сплавляется и индуктивность (сопротивление переменному току) падает, из-за чего увеличивается потребление тока, ведь ему стало легче проходить, а конструкция мотора не рассчитана на рассеивание такого количества тепла.

Если мотор сильно греется при работе, а фильтры исправны, готовьтесь к его замене и лучше это сделать заранее

Шум или искрит при работе

прозвонка мотора пылесоса

Шум — указывает на неисправность системы фильтров, а при их исправности говорит о выработке подшипников, которые при попадание влаги могут начать коррозировать, а увеличение шероховатости плоскости скольжение шариков приводит к шуму, как езда автомобиля на шипованной резине по асфальту летом. Со временем этот шум увеличивается и скорее всего приведет к полной поломке мотора, но в отличие от межвиткового замыкания (нагрев при работе) заменить подшипники можно, не меняя сам мотор.

Искрит — любой коллекторный пылесос обладает щеточным узлом, щетки двигателя выполнены из графита и передают ток не теряя контакт при вращении. Часто щетки изнашиваются сами и изнашивают коллектор до такой степени, что периодически при вращение контакт теряется и искрообразование, считающееся штатным в умеренных пределах, увеличивается до очень наглядных, становясь кольцевыми (искра проходит полную окружность коллектора)

Разборка корпуса пылесоса

разборка корпуса пылесоса

Перед тем как проверять пылесос на исправность нужно разобрать его корпус, а иногда эта процедура очень сложная и утомительная, более того, встречаются пылесосы которые вообще невозможно разобрать, без явных повреждений корпуса, так как вся сборка происходит на защелках таким образом, чтобы невозможно было разобрать пылесос для ремонта или просто такая технология удешевляет процесс производства.

В данном случае при разборке корпуса нужно было открутить 8 саморезов одинакового размера, сам корпус «располовинился» достаточно легко и не ремонт не занял много времени

Проверка исправности мотора

Для проверки мотора пылесоса и электропроводки не потребуется каких-то супер устройства и точных мультиметров, достаточно режима прозвонки, конечно же лучше иметь профессиональное оборудование способное измерять межвиткового замыкание, но зачастую такие приборы очень дороги и их применение не оправдано в ремонте мелкобытовой техники, более того, если еще двигатель для пылесоса купить можно за разумные деньги и по цене они пригодны к замене, то мотор скажем для сокомашины, мясорубки или кофемолки вообще невозможно купить, так как стоимость данной техники очень низкая.

Сопротивление обмоток пылесоса очень маленькое, около 4 Ом, но оно не должно быть 0 или очень много

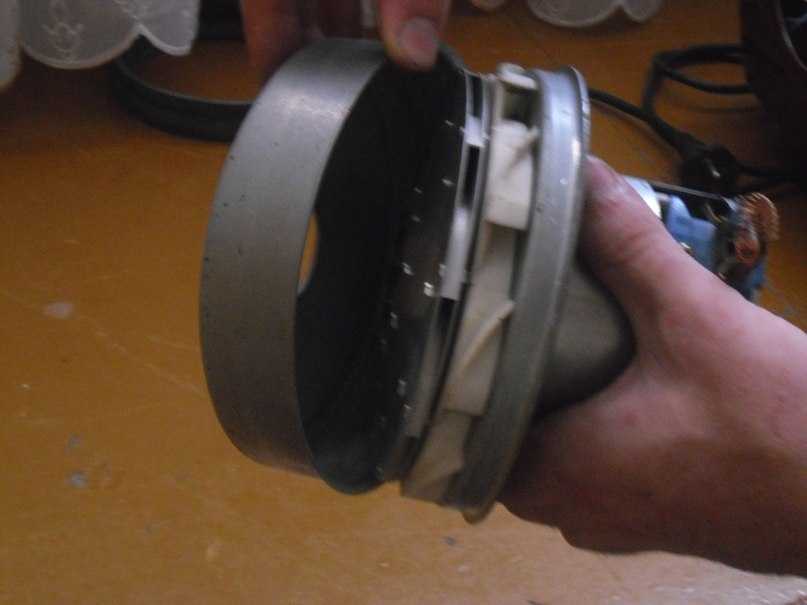

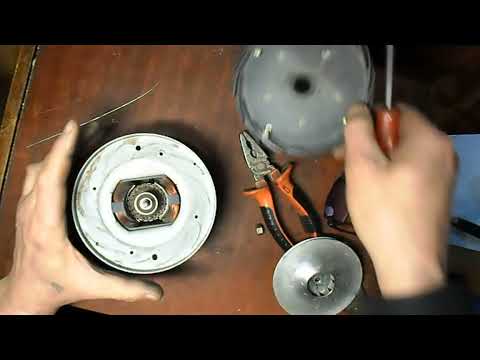

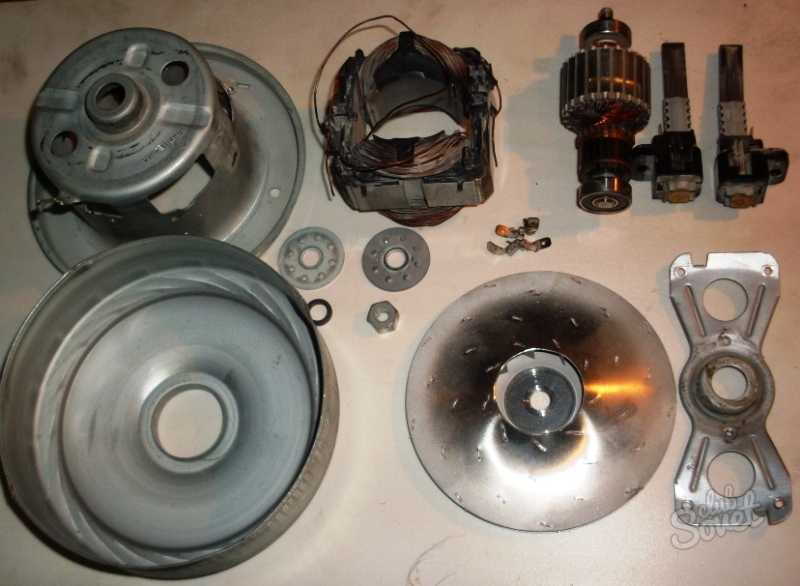

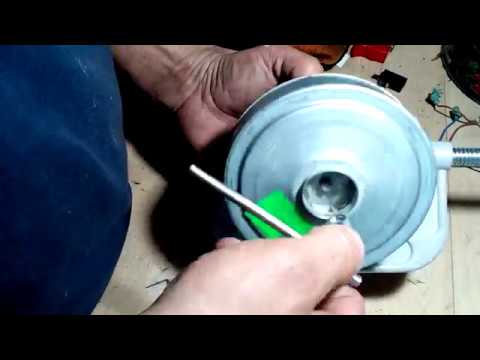

Разборка электродвигателя пылесоса

наличие выступа в моторе пылесоса

Разборку двигателя пылесоса рентабельно производить только в двух случае, первое это для замены подшипников, о которых мы писали в разделе шума, а во втором случае для реставрации крыльчатки, что я очень не люблю и считаю данный ремонт временной мерой и потраченным зря временем. Любой мотор пылесоса вращается с бешеными оборотами и при малейшем дисбалансе или деформации крыльчатки начинается вибрация и повышение шума, это приводит к повышению нагрузок на подшипники и те в скором времени так же отказывают.

Разборку двигателя пылесоса нужно делать только для замены подшипников, перемотка или проточка коллектора стоит дороже, чем купить новый двигатель

У всего есть предел рентабельности, конечно же если Вы пенсионер и думаете чем заняться на заслуженном отдыхе, то можете таким образом скоротать пару вечером, но как показывает практика это не приводит не к чему реально полезному

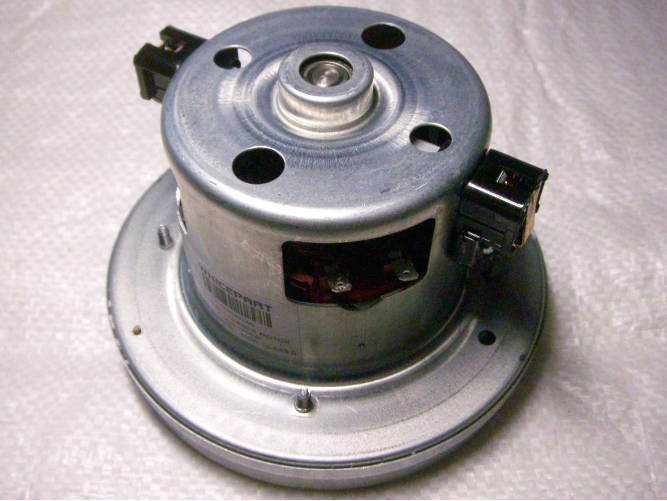

Подбор, маркировка и совместимость моторов

Тут начнется полный дремучий лес, так как производители бытовой техники по расхожему мнению не производят запчасти и комплектующие для своей техники, за исключение корпусов и шильдиков, но и то корпуса как правило отливаются на арендуемых предприятиях осуществляющих и сборочные процессы. А если производитель не делает моторы самостоятельно, то он может заказывать их где угодно, очень часто поставщики меняются и начинается путаница в маркировке и сложности с подбором, поэтому тут есть важное правило.

При подборе мотора пылесоса обращаем внимание только на параметры H, S, D, Q, W маркировка на корпусе может быть разной у абсолютно одинаковых моторов.
