Ремонт и разборка электроплиты своими руками

Электрическая плита присутствует на каждой современной кухне – она является сердцем этого помещения. Несмотря на надежность современных решений, иногда случаются поломки электроплиты. Некоторые из них довольно простые и могут быть отремонтированы своими руками. В статье ниже рассмотрим основные неисправности электрических плит и способы их устранения.

Содержание

Конструкция и основные компоненты электроплиты

Электрическая плита выглядит весьма внушительно — это сложный бытовой прибор, но его конструкция довольно проста, а все основные рабочие элементы находятся в специальном жаропрочном корпусе, который сделан из нержавеющей стали.

Принцип действия аналогичен всем электрическим бытовым приборам: ток, проходя через нагревательные элементы (ТЭН), нагревает их до заданной температуры. Плита имеет на варочной поверхности несколько конфорок, причем их количество варьируется: минимум две, а стандарт — 4 шт.

Строение конфорок довольно разнообразное. Классика — это конфорки на эмалированной варочной поверхности с ТЭН внутри, современные — сплошные поверхности из керамики со встроенными в них различного типа нагревателями. Рассмотрим основные типы конфорок.

1. Старые отечественные варианты укомплектованы изделиями из чугуна, они медленно нагреваются и также остывают, создавая на кухне паровой эффект, но зато они устойчивы к воздействию влаги и высокой температуры.
2. Трубчатые спирали — они сделаны из полой трубки, при нагревании такие устройства не только отдают тепло, но и способствуют циркуляции теплого воздуха внутри их корпуса, что значительно повышает эффективность их работы. Эти изделия очень сложно отремонтировать самостоятельно.
3. Конфорки из керамики очень просты по конструкции, их несложно отремонтировать в домашних условиях — спираль из нихрома уложена в специальные ячейки по кругу и закреплена. В современных моделях все чаще используются стеклокерамические сплошные плиты — они более долговечные и их легко мыть.
4. Галогенные устройства — это специальные конфорки с аналогичным излучателем, которые устанавливаются в разных местах варочной поверхности. Плита с такими конфорками обеспечивает быстрый нагрев, за секунду, и малый расход электроэнергии, поэтому они самые экономные, но ремонтом могут заниматься только профессиональные мастера.

Все модели современных плит для передачи тока к конфоркам используют силовой провод специального сечения, кроме этого, они соединены с регуляторами и термостатами, обеспечивающие их защиту от перегрева.

В разных моделях контроль уровня нагревания осуществляется по-разному: при помощи ручного изменения режима приготовления пищи или специальных таймеров и сигнализаторов, которые осуществляют контроль.

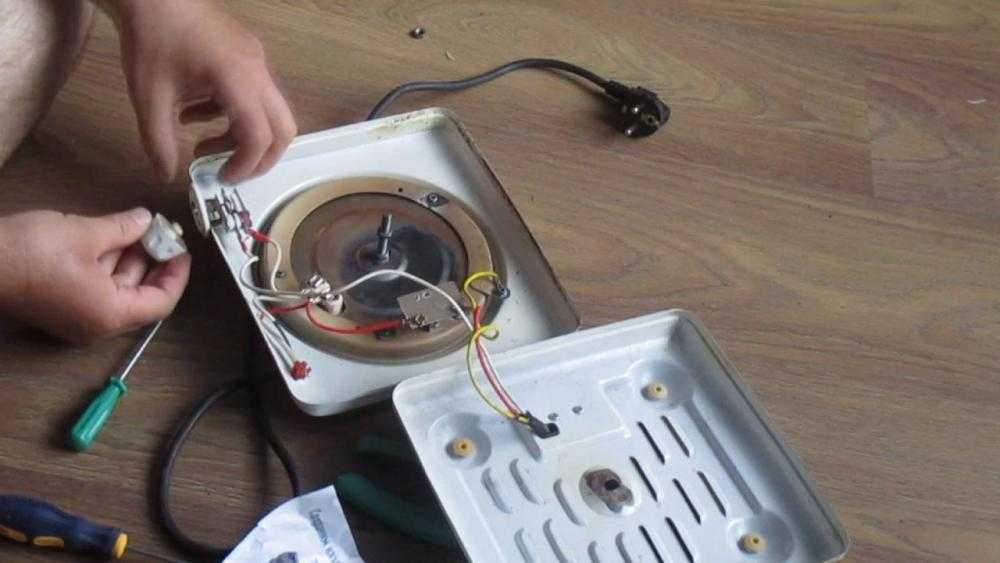

Разбираем изделие

Модели плит бывают разные не только по внешней форме, но и по габаритам, конструкции — невозможно описать алгоритм разборки, который будет подходить ко всем изделиям. Общим фактором для всех является наличие термоизоляционного слоя — вот с ним нужно работать предельно осторожно. Пользователи должны знать, что асбестовая пыль прокладок под конфорками в старых моделях очень вредна для здоровья — учитывайте этот факт, когда происходит разборка архаичных плит.

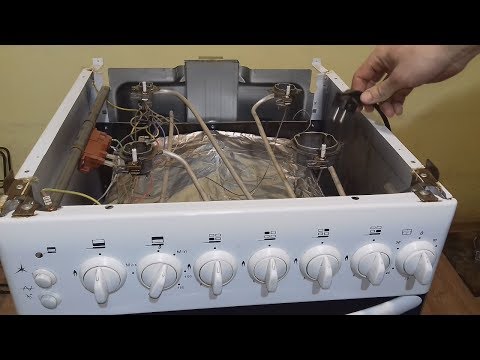

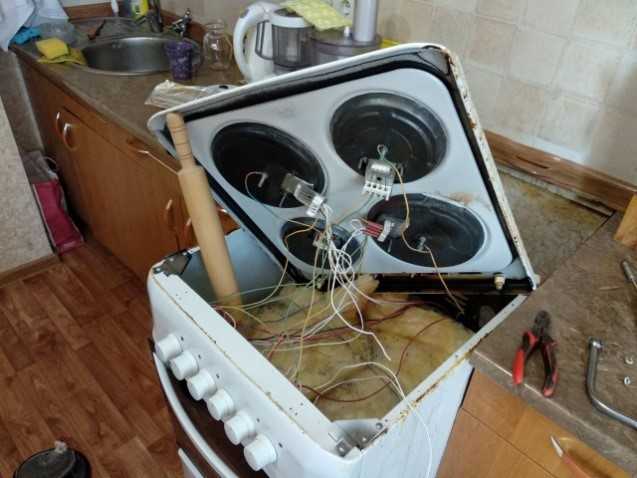

Вначале демонтируется варочная панель — она крепится при помощи винтов, если их открутить, то она легко снимается. Под ней находятся конфорки, подводящие провода к ним и механическим регуляторам температуры, которые расположены на лицевой панели.

Все это необходимо демонтировать, чтобы добраться в нижнюю часть, где находятся ТЭНы духовки.

У современной электрической плиты с варочной поверхностью из стеклокерамики разборка корпуса для ремонта будет отличаться — для того, чтобы проникнуть внутрь, необходимо просто убрать верхнюю панель.

Почему перестала работать электрическая плита

В доброй половине случаев проблема кроется в электрической цепи. Устройство перестаёт реагировать на управление, отключается индикация, конфорки не нагреваются, а духовка не работает. Можно выделить ряд причин, которые могут привести к поломке оборудования:

• неисправная розетка;
• перегорел нагревательный элемент;
• отсоединились клеммы;
• окислились контакты;
• выбило предохранители или автомат;
• повреждённый сетевой кабель.

Диагностика проблем

Важно! Перед началом любых работ необходимо в первую очередь полностью обесточить оборудование, вытащив вилку из розетки.

Диагностика неисправностей включает в себя прозвон цепей мультиметром, где проверяется каждое соединение: ТЭНы, конфорки, индикация, блок управления, терморегулятор, предохранители и т.д.

Как правило, к инструкции по эксплуатации прилагается подробная схема электрической плиты, а вместе с тем рекомендации технического характера. Но, чтобы провести диагностику, нужно иметь чёткое представление о сущности электрических соединений. В противном случае лучше обратиться к специалисту.

Некоторые проблемы видны невооружённым глазом. К примеру, если интенсивность свечения нагретых ТЭНов падает или на спиралях начали появляться тёмные участки, то значит, нагревательный элемент пора менять. Рассмотрим распространённые неисправности электрических плит.

Не работают конфорки после включения духовки

Чаще это происходит из-за проблем внутри цепи: замкнутые или наоборот разорванные контакты. Последние сконцентрированы в распределительной коробке, которая у большинства моделей располагается на тыльной стороне.

Необходимо осмотреть провода на предмет физических повреждений и окисления контактов. Если конец кабеля обуглился, то можно попробовать его зачистить, отрезав проблемный участок. Клеммы и места контактов также нужно обработать наждачной бумагой, избавившись от появившейся окиси.

Розетка, вилка

Проблема может быть не в самой плите, а в розетке или вилке. Первую можно проверить, подключив другой электроприбор, к примеру, чайник. Выбирая розетку, следует обратить внимание на номинальный ток. Если он отличается от указанного на автомате, то проводка может оплавиться или вовсе загореться. Для однофазной сети классической розетки на 32 ампера более чем достаточно.

Хромированные элементы вилки должны быть чистыми без признаков гари. Если таковые имеются, то её необходимо зачистить, а в сложных случаях – заменить. Здесь действует такое же правило: покупать вилку с оглядкой на номинальный ток автомата.

Проверка прочих узлов

Современная техника обеспечена более надёжной защитой, в отличие от моделей старых поколений. При неисправности нагревательного элемента работа электрической плиты может быть полностью заблокирована. Чтобы исключить проблему с конфоркой, следует проверить несколько основных узлов.

Предохранители

Одна из самых частых проблем – скачки напряжения — приводят к перегоранию плавких предохранителей. Выглядят они по-разному. Чаще всего это небольшая деталь со стеклянным или керамическим корпусом с толстыми контактами на концах.

Термопредохранитель плиты Hansa

Проверить их работоспособность можно посредством мультиметра: если сопротивление еле прослеживается, то всё в порядке, в обратном случае – меняем на новые. Благо стоят они недорого и продаются в любом магазине электроники и бытовой техники.

Очень важно выбрать правильный предохранитель. Если элемент обладает меньшей чувствительностью, чем нужно, то гореть будет постоянно. А завышенные показатели могут стать причиной перегорания основных элементов электрической плиты.

Идеальный вариант – в походе за новым взять с собой старый предохранитель.

Автомат

Если автомат в щитке постоянно выбивает при включении плиты, то всё дело в коротком замыкании. Провода могли оплавиться и перекрутиться друг с другом. Следует осмотреть электропроводку плиты, прозвонить подозрительные участки мультиметром и устранить неисправность.

Иногда проблема кроется в самом автомате. К примеру, если была замена на вариант с более низкой мощностью нагрузки. В этом случае нужно поступить как с предохранителем: взять с собой в магазин и купить решение с аналогичными характеристиками.

Переключатель мощности

Далее, нужно осмотреть переключатель мощности. Если он механический, то какие-то физические повреждения будут сразу заметны. Откручиваем крепёж на панели, отсоединяем фиксирующий вал и извлекаем переключатель. Внутри можно увидеть несколько пружин: вытаскиваем их и осматриваем конструкцию.

Частая причина выхода из строя переключателя – оплавленные контакты. Удаляем крупный налёт острым предметом, а остатки вычищаем наждачной бумагой. При необходимости заменяем провода и клеммы. Далее собираем переключатель в обратном порядке. Если блок цифровой, то ремонт лучше предоставить специалисту.

Нагревательный элемент

Конфорка может не включаться из-за перегоревшей спирали. На многих моделях заменить ТЭН можно самостоятельно. Процедура должна быть подробно описана в инструкции по эксплуатации к устройству. Для замены спирали понадобится либо снятие всей верхней панели, либо отдельного колпака конфорки.

Терморегулятор

Если регулятор температуры вышел из строя, то после выключения плиты нагревательные элементы продолжают работать, пока не перегорят, или пользователь полностью не обесточит оборудование. Терморегулятор – мелкая, достаточно сложная, но недорогая деталь. Поэтому как таковой ремонт здесь нецелесообразен. Гораздо практичнее купить новый регулятор и просто заменить его.

Терморегулятор

Шнур питания

Сетевой кабель у электрических плит идёт с толстой и надёжной оплёткой. Но даже такой провод можно повредить, к примеру, защемив его техникой или предметами интерьера. Первым делом необходимо осмотреть кабель на наличие физических повреждений.

Далее, проверяем надёжность соединения провода с контактной колодкой. Если есть такая возможность, то шнур лучше прозвонить мультиметром. При необходимости заменяем кабель. Провод обязательно должен быть медным: никакого алюминия и прочих сплавов на его основе.

Также стоит обратить внимание на фазы. Для обычной техники с однофазным подключением к сети в 220 В толщина провода колеблется в пределах 6 мм, тогда как для трёхфазных устройств – минимум 2,5 мм. Поменять сам шнур не составит труда.

Кабель для электроплиты

Замена сетевого кабеля:

1. Отключаем вилку от розетки.
2. Откручиваем крепёж на тыловой стенке и снимаем заднюю панель.
3. Внутри должен быть распределительный блок, куда подключен шнур питания.
4. Отсоединяем старый кабель и подсоединяем новый к тем же контактам.
5. Монтируем заднюю стенку на место.

Специалисты настоятельно не рекомендуют «сшивать» сетевой кабель, то есть зачищать проблемные участки и обматывать их после соединения изолентой. Заводская оплётка надёжно предохраняет провод практически от всего и вся. В то время как изолента может оплавиться и вывести из строя электрическую плиту.

Совет! Выбирая в магазине кабель, стоит отдать предпочтение мягким и гибким решениям. Твёрдая оплётка быстрее изнашивается и чувствительна к излому. Цена также имеет значение: надёжные варианты не могут стоить копейки.

Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:

Ремонт электроплиты своими руками

В статье предложим инструкцию по ремонту электроплиты в домашних условиях. Электроплита – самый мощный бытовой электроприбор. И условия ее эксплуатации не самые комфортные. На ее работоспособность влияют следующие факторы:

• Высокая температура приводит к высыханию и повреждению изоляции;
• Коммутируемые органами управления токи приводят к износу и поломкам переключателей;
• Загрязнения от готовящейся пищи, попадающие внутрь плиты, при достаточном количестве могут привести к поломкам.

Содержание

1. Ремонт электроплиты своими руками: основные сложности
2. Не работает плита – с чего начать? Инструкция
3. Ремонт контактных соединений
4. Диагностика нагревательных элементов
5. Диагностика переключателей

Ремонт электроплиты своими руками: основные сложности

Ремонт электроплит усложняется в зависимости от:

• Числа конфорок;
• Наличия духового шкафа;
• Количества ступеней или плавной регулировки мощности конфорок.

Плита с двумя конфорками и духовым шкафом



Тем не менее, отремонтировать плиту может каждый, кто способен держать в руке отвертку и разобраться в электрической схеме электроплиты.

Четырехконфорочная плита с духовым шкафом



Для тех, кто имеет уже опыт ремонта, схема не всегда нужна. Она также не потребуется при поиске большинства типовых неисправностей, встречающихся у электроплит. Вот они:

• Обрыв проводников, окисление контактных соединений;
• Выход из строй конфорки;
• Поломка переключателя или регулятора.

Схема четырехконфорочной плиты с духовым шкафом

Рассмотрим, как найти и устранить эти неисправности.

Не работает плита – с чего начать? Инструкция

Сначала проверяем напряжение питающей сети. Начинать нужно с розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводником (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании производим одно измерение – между фазой и нулем.

Если розетка исправна, проводим те же измерения на вводном клеммнике электроплиты. Если на нем будет чего-то не хватать, то виноват кабель электропитания.

Корпуса электроплит заземляются. Но если по каким-то причинам заземление отсутствует, то при поломках плит нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, делать это желательно на шляпках болтов и на конфорках, включив их предварительно в работу. Если «фаза» обнаружена, то продолжать ремонт надо с осторожностью.

Если плита заземленная «бьется» током, то придется поискать две причины: сначала – куда пропала связь с контуром заземления, а затем – в каком месте электроплиты утечка.

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки. Если не работает отдельный элемент (конфорка, духовой шкаф), то искать неисправность нужно в ее цепи. Если не работает вся плита или часть конфорок – потребуется проверка общих цепей питания. При наличии нескольких режимов работы конфорок и духового шкафа нужно заранее выяснить, все ли они включаются. Для этого потребуется время, так как конфорки придется по нескольку раз нагревать и остужать.

Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Возможно, не горит индикаторная лампа.

Итак, район поиска сужен до минимума. Обесточиваем плиту, вынув вилку питания из розетки, и разбираем ее. У переносных плит для этого удаляем крышку внизу, у стационарных – откручиваем пару винтов и поднимаем верхнюю крышку.

Делаем внешний осмотр. Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов горелой изоляции и состояние поверхностей коммутационных элементов. Часть неисправностей определяется как раз таким образом. Если это не помогло – читаем дальше.

Про подключение электроплиты читайте в статье: «Подключение электроплиты: основные вопросы»

Ремонт контактных соединений

Поскольку токи, потребляемые нагревательными элементами плиты, большие, то и требования к качеству контактных соединений предъявляются высокие. А соединений в кухонной плите много: нагревательные элементы подключаются через переключатели, а они – соединяются между собой в общую цепь.

Коммутация производится с помощью разъемов, провода к которым присоединяются опрессовкой. Паять нельзя – под действием температуры соединение разрушится. Сами разъемы должны плотно фиксироваться на выводах элементов. Стоит им ослабнуть, как в этом месте появляется переходное сопротивление. Под действием тока нагрузки оно греется, поверхность окисляется, нарушается контакт. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода.

Разъем придется отрезать и заменить новым, а изоляцию провода – восстановить. Для ремонта проводов в электроплитах изолентой пользоваться нельзя – она расплавится и сгорит. Для этого годятся специальные трубки из стекловолокна, продающиеся в магазинах электротоваров.

Новый разъем приобретается там же, еще для этой цели годятся автомобильные разъемы того же размера. Продаются изделия из латуни, у которых больше недостатков, чем достоинств. Самый главный – без специального инструмента опрессовать его на проводе не получится. Можно, воспользовавшись двумя пассатижами, завернуть его фиксаторы, одна пара которых зажимает провод, а другая – его изоляцию. Но потребует этот процесс максимума упорства.

Самый неудачный наконечник

Второй их недостаток – если гибкий провод зажать еще можно, то жесткий, сечением до 6 мм² –нереально. Если прочного обжима не получится – через некоторое время придется проделать это снова, но опять с новым разъемом.

Лучше дело обстоит с изолированными наконечниками. Для их обжима тоже потребуются пресс клещи, они недорого стоят и пригодятся в дальнейшем.

Клещи для опрессовки изолированных наконечников

Наконечников выпускается много:

Виды изолированных наконечников
РПИ-М	Разъем плоский изолированный (мама)
РПИ-П	Разъем плоский изолированный (папа)
НКИ	Наконечник круглый изолированный
НВИ	Наконечник вилочный изолированный

В плитах применяются разъемы РПИ-М,

Наконечник РПИ-М

но для соединения под винт используются и НКИ, НВИ.

Наконечник НВИ и НКИ

Диагностика нагревательных элементов

Нагревательные элементы (ТЭНы) проверяются мультиметром, для чего измеряется их сопротивление. Оно находится в пределах сотен Ом. Низкое сопротивление указывает на короткое замыкание в ТЭНе (при этом должен отключаться автоматический выключатель питания электроплиты), бесконечность указывает на обрыв элемента. В обоих случаях его придется поменять.

Спиральный нагревательный элемент

Конфорки могут иметь 4 вывода, в этом случае в них содержатся два нагревательных элемента. Это нужно для ступенчатой регулировки мощности. Элементы имеют разную мощность и разное сопротивление.

Конфорка с двумя нагревательными элементами

Нагревательный элемент не должен иметь электрической связи с корпусом. При ее обнаружении элемент меняют.

Переключатель конфорок

Диагностика переключателей

Работа переключателей проверяется мультиметром. Для этого иногда приходится сравнивать его диаграмму работы с соседним исправным или посмотреть на принципиальную схему плиты. Обнаруженные подгоревшие контакты зачищают наждачной бумагой, разобрав переключатель. Но, если он сильно поврежден, лучше заменить элемент на новый. Если в плите есть регулятор температуры, то его контакты тоже проверяются мультиметром. В холодном состоянии они замкнуты.

Оцените качество статьи:

Ремонт и разборка электроплиты своими руками

Сегодня популярность бытовой техники, работающей от электричества, постоянно растет, но в процессе эксплуатации иногда случаются мелкие поломки. Электрическая плита присутствует на каждой современной кухне – это сердце этой комнаты. Когда выходит из строя кухонная помощница, многие самодельные мастера интересуются, можно ли отремонтировать электрическую плиту своими руками?

Содержание

• 1 What you need to repair
• 2 Construction and main components of the electric stove
• 3 Common Malfunctions
• 4 Troubleshooting algorithm
• 5 We disassemble the product
• 6 Troubleshoot
  • 6. 1 Idle burner
  • 6.2 Heating switch
  • 6.3 Электронный блок управления
  • 6.4 Контроллер мощности

Что нужно для ремонта

Во-первых, домашний мастер, решивший самостоятельно отремонтировать электрическую плиту, должен как минимум разбираться в электроприборах, знать элементарные основы электротехники и правил техники безопасности при проведении данного вида работ. Во-вторых, нужна уверенность в том, что вы сможете выполнить столь сложный ремонт, а главное – найти и устранить первопричину поломки. В-третьих, вам нужно подготовить специальный инструмент.

При демонтаже электроплиты потребуются отвертки различного назначения: под крест или шлиец, разной толщины, так называемые жала спец. Обязательно понадобятся ключи — рожок и накидка, пассатижи, кусачки. Для внутренних работ в корпусе изделия пригодится паяльник, бокорезы, изолента и, конечно же, специальный прибор для измерения напряжения и сопротивления.

На фото представлен только примерный набор необходимого инструмента — в процессе работы ассортимент используемого инструмента имеет свойство к значительному расширению.

Конструкция и основные узлы электроплиты

Электроплита выглядит очень эффектно — это сложный бытовой прибор, но конструкция у него довольно незамысловатая, а все основные рабочие элементы находятся в специальном жаропрочном корпусе изготовленном из нержавеющей стали.

Принцип действия аналогичен всем электрическим бытовым приборам: ток, проходя через нагревательные элементы (ТЭНы), нагревает их до заданной температуры. Плита имеет несколько конфорок на варочной поверхности, и их количество варьируется: минимум две, а стандарт — 4 шт. Например, бюджетная электроплита Мечта 15М имеет всего две конфорки и небольшую духовку, а продукт белорусских инженеров Гефест имеет стандартный набор конфорок и объемную духовку.

Конструкция горелки весьма разнообразна. Классика – это конфорки на эмалированной варочной поверхности с нагревательными элементами внутри, современные – сплошные керамические поверхности с встроенными в них ТЭНами разного типа. Рассмотрим основные виды горелок.

1. Старые бытовые варианты комплектуются изделиями из чугуна , они медленно нагреваются и также остывают, создавая на кухне эффект пара, но устойчивы к влаге и высокой температуре.
2. Трубчатые спирали — изготавливаются из полой трубки При нагреве такие устройства не только выделяют тепло, но и способствуют циркуляции теплого воздуха внутри своего корпуса, что значительно повышает эффективность их работы. Эти изделия очень сложно отремонтировать самостоятельно.
3. Горелки из керамики очень просты по конструкции, их легко ремонтировать в домашних условиях — спираль из нихрома помещается в специальные ячейки по кругу и фиксируется. В современных моделях все чаще используются цельные стеклокерамические пластины — они более прочные и легко чистить.
4. Галогенные приборы – это специальные горелки с аналогичным радиатором, которые устанавливаются в разных местах варочной поверхности. Печь с такими горелками обеспечивает быстрый нагрев, за секунду, и низкое энергопотребление, поэтому они наиболее экономичны, но ремонтом могут заниматься только профессиональные мастера.

Все модели современных плит для передачи тока на горелку используют силовой провод специального сечения, кроме того, к ним подключаются регуляторы и термостаты для защиты от перегрева.

В разных моделях уровень нагрева регулируется по-разному: путем ручного изменения режима приготовления или специальными таймерами и будильниками, управляющими.

Распространенные неисправности

При эксплуатации электроплит у пользователей могут возникать такие типичные неисправности.

1. Иногда при включении изделия появляется запах гари — необходимо выключить плиту и осмотреть конфорки, на которых могли остаться остатки пригоревшей пищи, которые легко удаляются. При появлении запаха горелого пластика или появилась резина, следует вызвать мастера.
2. ТЭН не нагревается — тут неисправность конфорки или соединительных проводов, но сначала надо проверить органы управления, может контакт отошел.
3. Невозможно настроить оптимальную температуру нагрев горелки — необходимо отремонтировать выключатель.
4. Горелка не греет — если у вас внутри спираль, то она часто рвется из-за перегрева или попадания влаги. В этом случае починить электроплиту очень просто – заменить спираль, вот и весь ремонт.

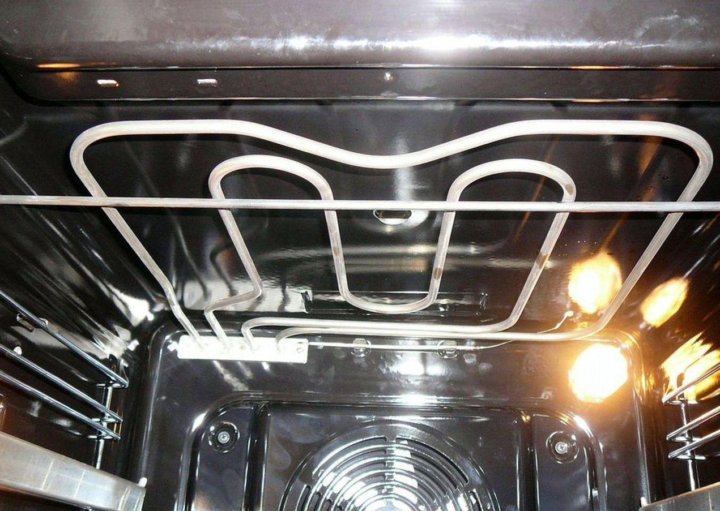

5. Духовка плохо работает. — Нужно прозвонить ТЭНы, 100% их вина, нужно заменить, так как не ремонтируются.

Внимание! Если электрическое подключение выполнено самостоятельно, ни один сервис не сделает ремонт бесплатно — вы потеряли право на гарантийное обслуживание.

Алгоритм поиска неисправности

Процесс поиска неисправности оборудования не зависит от модели изделия и типа варочной панели или установленных на ней конфорок.

1. Сначала вольтметром надо проверить напряжение. Не следует исключать возможность автоматического срабатывания защиты, возможно нарушение изоляции проводки или
   причина кроется в розетке . Если да, то необходимо его разобрать, и выяснить причину.

2. Если на панели управления горит индикатор, а печь не работает, значит, нет подачи тока на горелки, значит, печь необходимо разобрать.
3. Необходимо проверить правильность работы блока управления механического или электронного типа — измерить прибором подачу тока на клеммы горелки.
4. Проверьте нагревательные элементы каждой горелки, чтобы найти перегоревшую спираль.

5. Осмотрите все термодатчики, реле и различные регуляторы.

Наша задача — найти неисправность и локализовать возникшую проблему. Выполнив все рекомендации, вы найдете причину выхода из строя оборудования, а как ее устранить, мы расскажем чуть позже.

Разбираем изделие

Модели плит разные не только по внешней форме, но и по размерам, конструкции — невозможно описать алгоритм разборки, который подойдет ко всем изделиям. Общим фактором для всех является наличие теплоизоляционного слоя — здесь с ним нужно работать крайне аккуратно. Пользователям следует знать, что асбестовая пыль из-под прокладок под горелками в старых моделях очень вредна для здоровья – учитывайте этот факт при разборке архаичных плит.

изначально варочная панель демонтирована — крепится саморезами, если открутить, то легко снимается. Под ним находятся горелки, провода к ним и механические регуляторы температуры, которые расположены на передней панели.

Все это нужно демонтировать, чтобы добраться до нижней части, где расположены тэны духовки.

У современной электроплиты с варочной панелью из стеклокерамики разборка корпуса для ремонта будет другой — чтобы попасть внутрь, нужно просто снять верхнюю панель.

Важно! Ремонт стеклокерамических варочных поверхностей выполняется только специалистами сервисного центра – любителям с поверхностными знаниями и отсутствием опыта не стоит прикасаться к такому сложному оборудованию.

Устранение неполадок

Ниже приведены распространенные электрические неисправности. Некоторые из них можно устранить самостоятельно, другие требуют профессиональной диагностики и ремонта.

Неработающая горелка

Если у вас плита с горелками, то для того, чтобы их поменять, необходимо действовать по этой методике.

1. Отверните гайку и снимите массу.
2. Под ним может быть кольцо или скоба, прижимающая часть к основанию.
3. Кольцо крепится с помощью резьбового соединения или просто вставляется в специальное отверстие. В первом варианте смазываем резьбу маслом и аккуратно пробуем открутить от корпуса; во втором случае подденьте его отверткой и снимите.
4. Если модель старого образца, лучше заменить перегоревшие горелки на современные и экономичные образцы, подходящие по размеру.

5. Если горелки исправны, то причина выхода из строя блока управления — через механические регуляторы проходит большое количество тока, и на деликатных контактах может образовываться нагар, который зачищается мелкой наждачной бумагой.

Выключатель нагрева

Ниже приведено пошаговое руководство по ремонту или замене выключателя на электрических плитах.

1. Если при повороте регулятора нет щелчков, значит он неисправен.
2. Есть оригинальная проверка его состояния: ставим регулятор в среднее положение, подаем напряжение на пластину, должна сработать автоматическая защита — она ​​включится и через 30 секунд выключится.
3. Перед снятием ручек необходимо изучить инструкцию — на некоторых моделях не понимают (Гефест, Кайзер).
4. Сначала отрегулируйте ручки снаружи, затем открутите переднюю панель.
5. Под ним находится планка, которую нужно снять, чтобы добраться до сломанного регулятора.

Электронный блок управления

Если при включении реле слышен щелчок, то необходимо проверить наличие сигнала — если его нет, то причина кроется в самом микропроцессоре или в выходе этап. Для ремонта электронного блока необходимо иметь принципиальную схему и разбираться в сложностях радиотехники . Если нет знаний и навыков, лучше обратиться к специалистам – иначе придется покупать новую электроплиту.

Современные электроплиты на ТЭНах довольно часто используют термостат для нагрева горелок каскадного типа.

Регулятор мощности

Иногда происходит выход из строя такого регулятора, которому можно найти идентичную замену. Опытные мастера советуют установить симистор типа такого устройства, только нужно брать с запасом по мощности и силе тока. В некоторых моделях он установлен на одной плате вместе с радиатором. Когда конфорка печки работает на максимум, а управление отоплением изменить нельзя, это говорит о том, что контроллер вышел из строя по неизвестной причине – его необходимо срочно заменить.

Каждый пользователь должен понимать, что современная бытовая техника напичкана электроникой, каждая модель имеет свой, отличный от других, нюанс изготовления и управления — механический или электронный. Постороннее вмешательство без специальных знаний и навыков может негативно сказаться на деликатной начинке электроплиты.

Если у вас простая плита с конфорками на эмалированной варочной поверхности, то вы можете отремонтировать ее самостоятельно, посмотрев видео:

Как разобрать отдельно стоящую электрическую плиту Electrolux EW30

Пожалуйста, включите JavaScript для просмотра веб-сайта. Как получить доступ к панелям управления отдельностоящей электрической плиты Electrolux?

Отсоедините линейку от сети, чтобы отключить электропитание.

Чтобы получить доступ к платам панели управления, начните с выкручивания 8 винтов, крепящих верхнюю заднюю панель доступа к плите.

Снимите верхнюю заднюю панель доступа.

Это дает вам доступ к плате реле поверхностного элемента, двум платам электропитания, плате с регулируемой скоростью конвекционного вентилятора, плате питания UIB (плата пользовательского интерфейса) и электронному контроллеру (также называемому EOC — электронная плата управления печью). .

Чтобы получить доступ к большинству других компонентов, начните с выкручивания 8 винтов, которыми нижняя задняя панель доступа крепится к линейке.

Снимите нижнюю заднюю панель доступа.

Открывает доступ к последней плате — плате реле управления духовкой.

Как снять конвекционный вентилятор и элемент в электроплите Electrolux?

Отсоедините линейку от сети, чтобы отключить электропитание.

Чтобы снять двигатель конвекционного вентилятора и элемент, начните с выкручивания 4 винтов, крепящих крышку вентилятора внутри духовки.

Снимите кожух вентилятора.

Чтобы снять конвекционный элемент, начните с выкручивания 2 передних крепежных винтов. Затем за печкой отсоединяем проводку для снятия конвекционного элемента.

Чтобы снять двигатель конвекционного вентилятора, начните со снятия лопасти вентилятора. Используйте гаечный ключ с открытым зевом, чтобы снять гайку крепления лопасти вентилятора, поворачивая ее против часовой стрелки.

Удалите 2 винта под лопастями вентилятора. Затем выньте эти 3 винта из задней части устройства. Отсоедините проводку, после чего можно будет снять двигатель вентилятора конвекции.

Как удалить скрытый элемент выпечки в моей линейке Electrolux?

Отключить диапазон , затем выполните следующие действия, чтобы удалить скрытый элемент выпечки в линейке Electrolux:

• Выкрутите 2 винта, крепящие нижнюю панель духовки.

• Снимите нижнюю панель духовки.

• Выкрутите 4 крепежных винта нагревательного элемента.

• Из-за плиты отсоедините проводку от нагревательного элемента.

• Снимите нагревательный элемент.

Установите новый нагревательный элемент и соберите плиту в обратном порядке.

Как удалить жарочный элемент в моей линейке Electrolux?

Отсоедините линейку от сети, чтобы отключить электропитание.

Чтобы снять элемент жаровни, выверните 6 крепежных винтов. Из-за плиты отсоедините проводку от элемента жаровни. Снимите жарочный элемент.

Установите новый элемент жаровни и соберите плиту в обратном порядке.

Запасные части для вашего ассортимента можно заказать на нашем веб-сайте Sears PartsDirect. Введите номер модели вашего ассортимента в строку поиска в верхней части веб-страницы и выберите нужные детали на наших удобных схемах деталей для вашей печи.

Всегда помните, что необходимо отключать от сети линейку перед доступом к деталям и их заменой.

Симптомы электрических плит

Нужно ли заменять поврежденную стеклянную варочную панель?

Основные причины: удар от падения предмета на стеклянную поверхность, дефект поверхности керамического стекла, неисправность ограничителя температуры поверхностного элемента

Подробнее

---

Почему поверхностный элемент моей электрической плиты плохо нагревается?

Основные причины: неисправность элемента поверхности, неисправность переключателя управления горелкой, неправильная работа ограничителя температуры, ослабление проводки

Подробнее

---

Руководство по ремонту электрических плит

20 июня 2015 г.

Как заменить скрытый элемент для выпечки плиты

Эти пошаговые инструкции помогут вам заменить скрытый элемент для выпечки в электрической плите.

Сложность ремонта

Необходимое время

30 минут или менее

Подробнее

---

1 июня 2015 г.

поврежденную наружную оконную панель на дверце духовки с помощью этих пошаговых инструкций.

Сложность ремонта

Требуемое время

45 минут или менее

Подробнее

---

20 марта 2015 г. для замены поврежденной керамической плиты на электрической плите.

Сложность ремонта

Необходимое время

45 минут или менее

Подробнее

---

Статьи и видео об электрических плитах

1 октября 2019 г.

Элемент поверхности змеевика на плите не нагревается, видео

By Lyle Weischwill

Узнайте, как устранить неисправность элемента поверхности змеевика на вашей плите, который не нагревается.
