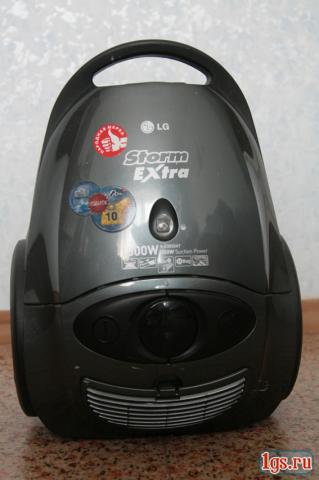

Как разобрать пылесос lg storm extra 1300w: Как разобрать пылесос LG — журнал LG MAGAZINE Россия

Как разобрать пылесос LG — журнал LG MAGAZINE Россия

Бытовая техника LG славится своей долговечностью и надежностью. Разработчики предусмотрели защиту от множества внештатных ситуаций, а также увеличили срок износа деталей до максимума.

В ассортименте LG представлено несколько линеек пылесосов: беспроводных пылесосов, роботов-пылесосов, а также Kompressor и Simple Bin. Все они обладают неоспоримыми преимуществами: высокой мощностью всасывания, компактными габаритами, отсутствием пылевых мешков и сравнительно малым весом, что очень облегчает использование и повышает эффективность домашней уборки.

Если вы заметили неисправность в вашем пылесосе LG, например, появились посторонние шумы или сильная вибрация при работе, изменился звук, пылесос начал работать с перебоями или вовсе не включается, то не стоит пытаться починить его самостоятельно. Обратитесь в Официальный сервисный центр LG, где квалифицированные специалисты найдут причину неисправности и устранят ее.

В том случае, если вы попытаетесь устранить поломку самостоятельно и разберете корпус пылесоса, велик риск, что вы повредите детали и приведете устройства в негодность. В любом случае, если вы вскроете корпус пылесоса в домашних условиях, вы автоматически лишитесь права на гарантийное обслуживание и ремонт вашего пылесоса LG.

Если вы осознаете все риски и все же решили разобрать ваш пылесос LG самостоятельно в домашних условиях, то вот как это можно сделать.

Разборка пылесоса LG: пошаговая инструкция

1. Убедитесь, что ваш пылесос не включен в сеть.
2. Внимательно осмотрите корпус пылесоса и найдите крышку отсека пылесборника. Ее необходимо снять. Так как крышка пылесборника в пылесосе LG крепится при помощи двух шурупов, вам понадобится отвертка.
3. После успешного отсоединения крышки пылесборника выньте из пылесоса уплотняющую сетку.
4. Следующее действие, которое необходимо предпринять, — отсоединить электронный блок.
5. Затем отсоедините пылесборник. Обратите внимание, в зависимости от модели пылесоса LG пылесборник может как вытягиваться, так и откручиваться. Поэтому перед началом действия внимательно осмотрите ваш пылесос. Помните: все детали должны отсоединяться без усилия. Ни в коем случае не применяйте физическую силу, если деталь не поддается, иначе есть риск повреждения крепежа или самой детали, что приведет к выходу пылесоса из строя.
6. После того, как вы успешно вынули пылесборник, вы увидите отсек для сбора мусора. В этом месте корпус пылесоса LG соединен шурупами с отсеком, в котором находится мотор.
7. Открутите все шурупы, а затем снимите верхнюю крышку. Обратите внимание, в некоторых моделях пылесосов LG один из шурупов может находиться под ручкой.
8. Мотор пылесоса закрыт защитной прокладкой. Она располагается напротив отверстия, к которому подсоединяется шланг пылесоса. Когда будете собирать пылесос, не забудьте надеть ее на мотор, предварительно очистив (или используйте новую).
9. Отсоедините от мотора сетевой провод, зажатый винтовыми клеммами.
10. После этого вы получите доступ к мотору пылесоса LG. Не торопитесь отсоединять его. Для начала проведите визуальный осмотр. Иногда этого бывает достаточно, чтобы определить характер неисправности пылесоса.
11. Если при осмотре вы не заметили никаких поломок, выньте двигатель пылесоса, соблюдая максимальную осторожность.
12. Обратите особое внимание на состояние коллектора якоря. Если медные токовыводящие пластины сильно загрязнены, удалить загрязнение можно, аккуратно зачистив их мелкозернистой наждачной бумагой (нулевкой). Стертые щетки можно заменить на новые.
13. Внимательно осмотрите подшипники, убедитесь в целостности сепаратора, смажьте их.

Разборка водного пылесоса LG

Если у вас водный пылесос LG, то ко всем вышеперечисленным пунктам добавляется еще одна деталь. Вам понадобится отсоединить водяную помпу, находящуюся снаружи пылесоса рядом с местом крепления шланга.

Как разобрать мотор пылесоса LG

Разбирать мотор пылесоса LG без специальных знаний и в домашних условиях крайне не рекомендуется.

Если вы все же решили пойти на этот риск, предпримите следующие шаги:

• Извлеките щетки. Для этого отвинтите клеммы или откройте зажимы на пружинах (в зависимости от модели пылесоса LG).
• Снимите защитный кожух крыльчатки, поддев его отверткой.
• Открутите гайку, которой крепится крыльчатка на валу якоря. Обратите внимание, что это гайка с левой резьбой, то есть откручивать ее нужно по часовой стрелке (слева направо). На этом этапе могут возникнуть сложности, так как гайка сильно затянута.
• После успешного раскручивания гайки крыльчатка соскочит с вала без дополнительных усилий.
• Затем следует снять воздушный сепаратор, отвинтить стяжные болты корпуса и вынуть якорь вместе с подшипниками из статора.

открытие корпуса и замена подшипника

Бытовая техника время от времени выходит из строя. А ремонт часто стоит столько же, сколько и новая модель. Некоторые неполадки можно устранить дома, если не действовать наугад и внимательно разобраться в основных причинах поломок, а также в конструкции пылесоса.

Содержание статьи

• 1 Ремонт пылесосов марки LG в домашних условиях
  • 1.1 Виды пылесосов и их устройство
  • 1.2 Диагностика
• 2 Как разобрать и снова собрать аппарат
  • 2.1 Какие инструменты для этого потребуются
• 3 Основные узлы, в которых могут возникнуть проблемы
  • 3.1 В каких случаях можно все исправить самостоятельно
• 4 Ремонт типичных неполадок пылесоса ЭлДжи своими руками
  • 4.1 Как заменить подшипники
• 5 Процесс чистки внутренностей, чем лучше
  • 5.1 Можно ли делать влажную обработку
• 6 Когда следует отдать пылесос в ремонт

Ремонт пылесосов марки LG в домашних условиях

Пылесосы облегчают жизнь, в современном высоком темпе жизни без них сложно сохранять чистоту. Если техника сломалась, для начала нужно определить место локализации проблемы. Некоторые неполадки можно устранить самому, а с другими справятся только профессионалы.

Виды пылесосов и их устройство

Устройство техники зависит от типа. Существует несколько вариантов конструкции пылесосов:

1. С мешком или контейнером. Через насадку пыль и грязь попадает в пылесборник. Затем воздух перемещается к мотору, где расположен еще один фильтр, а затем выдувается наружу, проходя через фильтр HEPA. Минус данной модели состоит в том, что пыль проходит через системы очистки и вновь оказывается в воздухе.
2. Роботы-пылесосы. Появившиеся в широком доступе несколько лет назад, они уже сумели завоевать весь мир. В их конструкцию входит чистящий блок, база, щетки и датчики, обнаруживающие препятствия. За счет компактности и высокой сложности механизма чинить такие приборы самостоятельно затруднительно.
3. Вертикальные модели без шланга. Компактные и легкие, они удобны для хранения и использования. Однако принцип остается таким же, как и у обычных пылесосов. Двигатель в трубе создает силу всасывания и вращает вал щетки. Мусор попадает в пылесборник, расположенный на верхнем конце.
4. Пылесосы с водяным фильтром. Внутренняя конструкция представлена колбой с водой. Двигатель закручивает пыль и создает высокое давление, которое «утапливает» все частицы. Благодаря воде они не попадают в воздух снова.

Диагностика

Не всегда сразу можно точно понять, что именно ломалось в пылесосе. Поэтому логичнее начинать с самых распространенных проблем, которые легче всего устранить. Алгоритм диагностики в этом случае выглядит следующим образом:

1. Проверка розетки и провода. Если на шнуре и вилке нет никаких повреждений, а пылесос работает при подключении к другому разъему, то проблема в другом узле.
2. Осмотр и смена фильтров. Мешок необходимо очистить от мусора и пыли, а также прополоскать под холодной водой.
3. Проверка тяги. Если пыль не всасывается, то это свидетельствует о неполадках со шлангом или с мотором. Еще один признак нарушения герметичности — тихая работа устройства.
4. Проверка звука. Если пылесос работает слишком громко, то возможны проблемы с мотором.

Как разобрать и снова собрать аппарат

Чтобы понять, как как разобрать пылесос LG, нужно знать его конструкцию. Самым распространенным является прибор с мешком для сухой уборки. К такому типу относятся модели LG 1400, 1300, 2000. Чтобы понять, как разобрать и починить пылесос LG Storm Extra 1300w или аналогичный, достаточно просмотреть инструкцию прибора.

1. Достать щетки из держателей. Обычно их удерживают винтовые клеммы или зажимы.
2. При помощи тонкой отвертки поддеть и снять кожух крыльчатки. В некоторых моделях может потребоваться снятие загнутых бортиков.
3. Торцевым ключом открутить крыльчатку. Поддеть с противоположных сторон двумя отвертками и снять.
4. Извлечь воздушный сепаратор.
5. Открутить сутяжные болты и снять якорь с подшипниками, а также верхнюю крышку.
6. Отсоединить от мотора сетевой провод, зажатый винтовыми клеммами.

Разборка модели «Шторм Экстра 1400w» отличается от пылесосов других марок. Но основной алгоритм всегда остается тем же.

Какие инструменты для этого потребуются

Чтобы работа прошла без проблем, нужно заранее подготовить следующие инструменты:

• Несколько винтов для демонтажа уплотняющей решетки.
• Отвертки разного диаметра.
• Тиски небольшого размера.
• Плоскогубцы.
• Гаечный ключ.
• Ножовку.
• Напильник.
• Наждачную бумагу-нулевку.

Основные узлы, в которых могут возникнуть проблемы

Есть несколько главных узлов, в которых обычно возникают неполадки. Начинать нужно с самых простых деталей, постепенно продвигаясь ближе к мотору.

• Шланг и щетки. Они могут просто забиться. Мелкие детали часто попадают внутрь и мешают нормальной работе.
• Предохранитель и сетевой шнур. При механическом повреждении на них будут видны оплавленные места.
• Воздушные фильтры или пылесборники. При несвоевременной замене этих деталей пылесос быстро придет в негодность. HEPA-фильтры лучше менять полностью не реже раза в полгода. Обычные же можно очистить щеткой, при необходимости промыв и высушив.
• Резиновые прокладки. В пылесосах LG они располагаются в нескольких местах: на крышке мусорного отсека и на двигателе. Если мотор закреплен неплотно, то их следует заменить.
• Подшипники валика. Довольно распространенная причина поломок. Признаками является вибрация и повышенный гул.
• Коллектор якоря. Для устранения проблемы достаточно разместить деталь на наждачном полотне и слегка прокрутить, не надавливая.
• Колеса. Пылесос как «Элджи 2000» снять колесо – это сделать просто. Нужно открутить несколько винтов на корпусе, снять пластик и снять крепления, фиксирующие деталь.
• Симистор. Если этот элемент вышел из строя, или контакт одной из ножек засорился, то обороты двигателя перестают регулироваться.
• Предохранитель. При перепадах напряжения или перегрева устройства деталь может выйти из строя. Как правило, пылесосы с подобной проблемой просто не включаются.

В каких случаях можно все исправить самостоятельно

Выявить неполадку недостаточно – нужно еще ее устранить. Сделать это можно в следующих случаях:

• Загрязненный фильтр. Во время работы устройства на поверхности прокладки постоянно скапливается пыль и грязь. Если не следовать инструкции по частоте замены фильтров, двигатель начнет работать на пределах своих мощностей. А это в свою очередь приведет к перегреву и поломке мотора.
• Мусоросборник или щетки. Мешок, полный отходов, становится препятствием для движения воздушного потока приводя к недостаточной тяге. То же самое касается и шланга с щетками.

Ремонт типичных неполадок пылесоса ЭлДжи своими руками

Пылесос при должном уходе служит около 8 лет. Но мощность двигателя падает гораздо раньше – и зачастую вина за это лежит целиком на хозяине прибора. Большинство проблем устраняется после тщательной очистки фильтров, щеток и мусорного мешка.

Обратите внимание! Мусоросборник должен быть заполнен максимум на 80%.

Если в гофре шланга есть трещина, то ее можно заклеить при помощи обычной изоленты. Такой способ не слишком изящный, зато действенный.

Если же речь идет о двигателе, то здесь проще всего заменить стертые щетки или предохранитель. Стоят детали недорого, да и добраться до них несложно.

Как заменить подшипники

При поломке подшипников пылесос начинает сильно шуметь, мощность падает, а двигатель работает с надрывом. Определить неисправность детали можно либо на глаз, либо на ощупь. Чтобы заменить подшипники, нужно:

1. Аккуратно вытащить вал из статора.
2. При помощи пинцета достать пыльники, промыть их водой.
3. Если шарики испорчены, то заменить их на новые. В других случаях можно смазать их и поместить обратно.

Процесс чистки внутренностей, чем лучше

Регулярный и систематический уход продлевает срок службы пылесосов. Перед началом работы нужно отключить прибор от сети и открыть окна или включить вентиляцию.

1. Разобрать прибор, маленькой жесткой щеткой очистить все труднодоступные места. Если загрязнения были серьезные, пылесос стоит продуть струей воздуха.
2. Пластиковый шланг, щетки и насадки промыть раствором мыльной воды.
3. Пылесборник нужно либо заменить, либо вытряхнуть и промыть. Во втором случае мешок необходимо высушить перед тем, как ставить обратно.
4. Фильтры обычно делают из полимерных материалов, поэтому их можно промыть теплой водой. Если загрязнения сильные, то нужно замочить деталь на несколько минут. Тонкие HEPA-фильтры являются одноразовыми, поэтому их нужно заменять каждые 3-6 месяцев.

Можно ли делать влажную обработку

Без влажной обработки очистить внутренности пылесоса затруднительно. Однако перед тем, как собирать прибор обратно, нужно высушить все детали.

Когда следует отдать пылесос в ремонт

Если из строя вышли важные узлы, симистор или предохранитель, то починить пылесос будет сложнее. Важно убедиться в том, что у человека, выполняющего ремонт, достаточно квалификации.

Залогом бесперебойной работы двигателя пылесоса является чистота всех составляющих, особенно фильтров и пылесборника. Причинами поломок зачастую становятся рядовые вещи: неисправная розетка или отверстие в гофрированном шланге. В любом случае, начинать лучше всего с диагностики устройства. Разборка пылесоса не так сложна, а некоторые узлы можно заменить самостоятельно.

Поддержка продукта

: Справочная библиотека | LG USA Support

Поддержка продукта: Справочная библиотека | Поддержка LG в США

Перейти к содержанию Перейти к справке по специальным возможностям

• ДОМ
• ПОДДЕРЖКА
• Зарегистрировать продукт
• Справочная библиотека

Найдите полезную информацию о вашем продукте LG

searchField

Введите ключевое слово и выполните поиск. Открыто окно слоя предиктивного поиска.

Содержание Продукт

Нет связанного содержимого.

Ваши недавние поиски

Нет истории недавних поисков.

Предлагаемые поиски

• Регистрация
• SmartShare
• LG-мост
• Пакет ПК
• Видеоуроки
selectorField

Выберите категорию КатегорияМобильныйТВ/ВидеоКухняПрачечнаяДругая бытовая техникаКомпьютерыСолнечная энергияКоммерческий дисплейAUDIO

Выберите продукт Товар

Выберите тему Тема

Выберите подтему Подтема

Выберите категорию и продукт ниже.

Выберите категорию КатегорияМобильныйТВ/ВидеоКухняПрачечнаяДругая бытовая техникаКомпьютерыСолнечная энергияКоммерческий дисплейМалый бизнесАУДИОВосстановленные продукты

Выберите продукт Товар

Выберите категорию продукта

958 результатов сопоставления для Очистить условие поиска Очистить ключевое слово поиска

• Популярные статьи
• Новейшие статьи

Популярные статьи

• УстановкаTV Audio Video Accessories

  Телевизоры LG — Как поделиться экраном на телевизоре

• Устранение неполадокТелевизоры

  Телевизоры LG — Как поделиться экраном на телевизоре

• Монтаж

  Телевизоры LG — Как поделиться экраном на телевизоре

• Комбинированные стирально-сушильные машины

  Коды ошибок — стиральная машина

• Устранение неполадокПринадлежности для стирки

  Коды ошибок — стиральная машина

Новейшие статьи

• ЭксплуатацияСушки

  Стиральная машина и сушилка LG — как использовать функцию блокировки от детей?

• УстановкаTV Audio Video Accessories

  Телевизоры LG — Как поделиться экраном на телевизоре

• Устранение неисправностей кондиционеров

  Ненормально выключается — через окно или через стену переменного тока

• ЭксплуатацияШайбы

  Стиральная машина LG — как использовать цикл «Только отжим»

• Устранение неисправностей кондиционеров

  Советы по установке — кондиционер Windows

последовательность действий и способы

Перед тем, как самостоятельно разобрать моторный пылесос, необходимо тщательно оценить свои возможности. Человеку, не очень разбирающемуся в технике, эта процедура может не подойти. Разборка потребует времени, определенных инструментов и умелых рук. Самостоятельное вмешательство в технику часто приводит к необратимым последствиям и в итоге приходится покупать новый мотор, а то и весь пылесос. Замена или ремонт двигателя в мастерской стоит относительно дорого, но гарантирует конечный результат. А если разобрать и восстановить двигатель пылесоса самостоятельно, то можно сэкономить, не нарушая домашнего бюджета.

Содержание

• 1 Причины разборки моторного пылесоса
• 2 Методы последовательности и разборки
  • 2.1. ВЫКЛ. . Его выход из строя приводит к полной неработоспособности устройства. Среди неисправностей, требующих разборки электродвигателя, наиболее частые:
    • Быстрая протирка щеток, искрение.
    • Чрезмерный шум и вибрация.
    • Чрезмерный нагрев.
    • Неравномерная работа, скорость падения.
    • Полная остановка агрегата.

    Причины происходящего стандартны и характерны не только для пылесосов LG, но и для любых других моделей.

    Отсутствие признаков жизни двигателя сигнализирует о неисправности в схеме питания . Если вся электрическая цепь в норме, щетки соответствуют требуемым размерам и формам, а ротор свободно вращается рукой — возможно, сгорела одна из обмоток двигателя.

    Ненормальная работа, вибрация, повышенный шум укажут на неисправность подшипников, удерживающих якорь электродвигателя. Искрение обычно возникает из-за повреждения токосъемников или изношенных щеток.

    См. также: причины отключения пылесоса.

    Последовательность и методы разборки

    Чтобы выяснить и устранить проблему, необходимо демонтировать двигатель пылесоса. Перед тем, как разобрать модель LG, нужно внимательно прочитать с локацией крепежные элементы . Как правило, эта бытовая техника разбирается достаточно просто, без усилий, которые могут привести к повреждению корпуса. Дойдя до двигателя, токоведущие провода отсоединяются и демонтируются.

    Примечание: Несмотря на большое количество марок и разнообразие пылесосов, все они оснащены одинаковыми электродвигателями. Отличия выражаются в мощности, размерах и креплении. Ремонт осуществляется по одному принципу.

    В первую очередь снимаются щетки и щеткодержатели. Их крепление осуществляется с помощью винтов или пружинных зажимов. Операция выполняется тонкой отверткой. Затем снимается крышка, закрывающая крыльчатку. В одних моделях lg он зашит и его освобождение осуществляется загибанием загнутых сторон, в других легко освобождается легким постукиванием молоточка.

    После необходимо открутить гайку крепления крыльчатки. Это — самый сложный момент во всей процедуре. Анкерная гайка труднодоступна. Ситуация усугубляется тем, что ротор сложно зафиксировать, доступ к этой части двигателя значительно затруднен.

    Есть несколько способов решения проблемы.

    Примечание: гайка (обычно 12) крепления рабочего колеса имеет обратную резьбу и закручивается по часовой стрелке.

    Перед процедурой необходимо вооружиться накидным ключом на 12, который в крайнем случае заменяется рожковым ключом или пассатижами.

    Расклинивание

    Чтобы сделать анкер неподвижным, можно использовать отверстия, расположенные на торце двигателя. Они спрятаны под резиновым демпфером, который легко снимается. Тонкая отвертка аккуратно вставляется в отверстие, и вставляется в зазор между ротором и статором до заклинивания. Этот метод прост, но чревато повреждением обмотки , если для откручивания гайки придется приложить значительные усилия.

    Прутки

    Здесь понадобятся тиски. Бары сделаны из дерева. Приблизительные размеры — 1х1х4 см. Для верности с одного конца каждого бруска делается полукруглое углубление с помощью круглого напильника. Это позволит плотнее прижать их к анкеру и обеспечит надежное сцепление. Стержни вставляются в отверстия для щеткодержателей и упираются в медный токосъемник ротора. Вся конструкция зажимается тисками и обеспечивает надежную фиксацию вала.

    Внимание: При затягивании тисков необходимо быть предельно осторожным, чтобы не повредить токосъемник. Усилия должны быть минимальными. .

    После проведения данной процедуры гайка без проблем откручивается при помощи гаечного ключа или пассатижей.

    Проволока

    Самый эффективный и безопасный метод. Потребуется 20 сантиметров мягкого изолированного провода сечением до 2,5 мм. Им прикрывается тыльная сторона якоря. Делается петля. Медленно вращая ротор по часовой стрелке, необходимо добиться равномерной укладки провода на токосъемнике, как на барабане или катушке. Через несколько оборотов проволока заполнит пространство между валом и неподвижной частью двигателя. Накинув ключ на гайку, производят отвинчивание, которое сопровождается более плотным заклиниванием анкера. После снятия гайки провод вынимается.

    Точно так же вместо проволоки можно использовать полоски материи. Их также наматывают на ротор постепенно, пока не произойдет полная фиксация.

    Пропил

    Способ более трудоемкий и требует определенных навыков. На конце вала, где находится гайка, делается прорезь под отвертку. Аккуратный срез можно получить с помощью гравера или даже обычной дрели, зажав в губках алмазный диск.

    Внимание: По окончании работ необходимо тщательно очистить двигатель от металлических опилок, которые могут повредить вращающиеся детали или вызвать короткое замыкание.

    После этого вал фиксируется отверткой, вставленной в паз, а фиксирующая гайка легко откручивается рожковым ключом.

    Смотрите также: мелкий и крупный ремонт пылесоса своими руками.

    Следующие шаги

    После отвинчивания гайки шайба освобождается, и рабочее колесо легко снимается.
