Как разобрать пылесос samsung sc4520: Ремонт пылесоса Samsung SC4520

полный обзор, характеристики, инструкция, особенности и отзывы

Пылесос Samsung SC4520 является бюджетным вариантом, используется для проведения сухой уборки. В продажу поступил несколько лет назад, поэтому уже успел зарекомендовать себя как довольно неплохой агрегат. По характеристикам, которые предлагает производитель, мощность его на среднем уровне, однако по факту засасывает пыль он с такой силой, что иногда трудно двигать щеткой. Корпус легкий, небольшой по размерам, имеет симпатичный внешний вид. Контейнер для пыли из пластика, поэтому с очисткой от грязи не придется заморачиваться.

Маленькая цена, конечно же, намекает на то, что пылесос Samsung SC4520 обладает и недостатками. Например, шланг мягкий, поэтому через время при неосторожном использовании может деформироваться. Фильтры и пылесборник после каждой уборки придется сразу же мыть, потому что загрязняются они моментально.

Пылесос Redmond RV 318: последние отзывы

Наиболее популярным помощником является пылесос, который способен избавить от пыли и грязи в. ..

Более подробно о приборе, его преимуществах, недостатках, цене и отзывах можно прочитать ниже. В статье также описано, как разобрать пылесос Samsung SC4520.

Технические характеристики

Обычный пылесос, предназначенный для сухой уборки. Потребляет 1600 Вт электроэнергии, мощность всасывания – 350 Вт. Мешка нет, в качестве пылесборника используется пластиковая емкость объемом 1,3 л. Регулятора мощности нет.

Труба, которая всасывает мусор, является составной. В комплекте идут две щетки: для пола и ковра.

Весит прибор 4,3 кг. Ширина пылесоса – 24 см, глубина – 40 см, высота – 28 см.

Функциональность

Описываемый пылесос, который представляет собой прибор для уборки пыли и небольшого мусора, нельзя назвать многофункциональным. Мощность всасывания хорошая. Данный показатель находится на среднем уровне, однако для бюджетного варианта – вполне отличительный плюс.

Пылесосы Электролюкс: обзор лучших моделей и отзывы о них

Обманчиво впечатление, что выбор пылесоса — простое дело. В действительности, надо проанализировать…

На корпусе у прибора всего две кнопки, которые отвечают за включение и выключение агрегата. Индикаторов, дисплея нет. Чтобы уменьшить мощность, можно приоткрыть клапан на шланге.

Одна из щеток, которая имеется в комплекте, подходит как для ковровых покрытий, так и для гладкого пола. Однако покупатели жалуются, что щетины мало для того, чтобы собрать все волосы и шерсть, придется сильно постараться. Вторая же щетка отлично справляется со своими обязанностями, благодаря ей можно пропылесосить за шкафом или холодильником.

Комплектация

Пылесос Samsung SC4520, отзывы о котором представлены ниже, имеет скромную комплектацию. Однако это вполне ожидаемо, учитывая низкую стоимость прибора. Что же производитель кладет в коробку, кроме самого пылесоса?

Имеются:

• Три фильтра: предмоторный, моторный и выходной.
• Инструкция.
• Шланг.
• Пылесборник (пластик, выглядит как контейнер).
• Две щетки: основная для ковров и полов, дополнительная для сбора пыли в труднодоступных местах.
• Труба, которая предназначена для всасывания.

Обслуживание

Пылесос Samsung SC4520, цена которого варьируется в диапазоне $100-110, достаточно прост, если дело касается обслуживания. Для того чтобы помыть детали, необходимо разобрать прибор. Сделать это достаточно легко. Пылесборник вытягивается с помощью ручки. Причем надо заметить, что при его извлечении мусор не выпадает со всех сторон – он утрамбован вдоль стенок. Под контейнером можно найти два фильтра: предмоторный и моторный. Выходной же находится с задней стороны за отсеком. Разборка пылесоса Samsung SC4520 в более масштабном варианте (до двигателя) описана немного ниже.

Пылесборник можно запросто помыть, если он сильно загрязнен. То же самое проделывается с предмоторным фильтром. Другие мыть нельзя. Но перед обратной загрузкой в пылесос необходимо все детали просушить.

Трудности в обслуживании прибора заключаются в том, что пылесборник рассчитан всего на 1,3 литра, поэтому чистить его придется каждый раз после уборки. Если это не проделывать часто, то прибор будет плохо выполнять свои функции. Чистить необходимо также и щетки.

Качество уборки

Каждый фильтр для пылесоса Samsung SC4520 играет огромную роль при работе прибора. Они функционирует отлично: прямые обязанности, по словам владельцев такого агрегата, техника выполняет хорошо.

За счет сильной мощности пылесос с легкостью втягивает весь мусор. Потребители нередко сталкиваются с тем, что щетка «прилипает» к ковру, и ее трудно сдвинуть. Лучше всего приобрести дополнительное приспособление с хорошим ворсом, потому что «родное» иногда не справляется с устранением волос и шерсти с ковровых покрытий, особенно с ковролина.

Дизайн и устройство пылесоса

Дизайн является наиболее сильной стороной пылесоса этой модели. Весит прибор всего 4,3 кг. Корпус сделан из пластика, что в какой-то мере является преимуществом, так как не появляются отпечатки пальцев. На панели можно увидеть черное покрытие, на котором красуется название производителя и указана максимальная мощность. Кнопку включения легко найти на стыке с задней стенкой. В центре черной панели находится клавиша для сматывания шнура. Имеется ручка на пластиковом контейнере, но за нее переносить пылесос Samsung SC4520 (отзывы о приборе — прямое тому подтверждение) нельзя.

Аппарат оснащен тремя колесами. Благодаря им агрегат обладает хорошей маневренностью и, судя по отзывам, редко падает на бок при движении. Нужно учитывать, что колеса из пластика, а не резиновые.

Слабыми местами пылесоса можно назвать шланг и трубу. Последняя представляет собой конструкцию из двух небольших трубок, вставленных одна в другую. Если говорить о телескопических вариантах, которые устанавливаются на всех более дорогостоящих моделях, то в данном случае это большая недоработка. Под свой рост потребитель трубу уже не подгонит. Шланг слишком мягкий, часто перегибается, за счет чего перекрывает поток воздуха.

Хранить агрегат можно как в собранном, так и разобранном виде. В магазинах представлены два цветовых решения: пылесос Samsung SC4520 белый и синий.

Особенности

Хотя пылесос выполняет свои обязанности на среднем уровне, не имеет в комплекте обилия щеток, а также не способен «похвалиться» функциональностью, он все же является одним из лучших в своей ценовой категории. Компактный, нетяжелый, с удобным пылесборником и мощностью всасывания, с длинным шнуром. В среднем прибор потребляет около 1600 Вт, шум достигает 82 дБ.

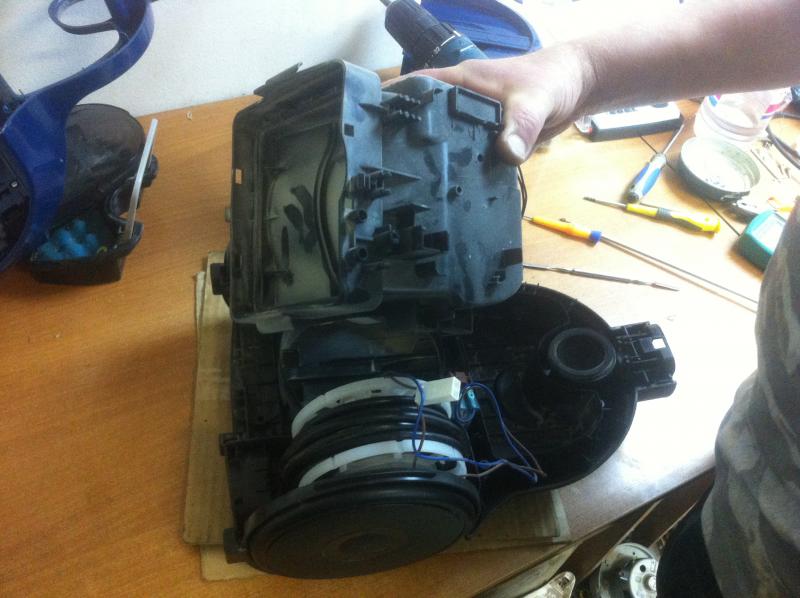

Как разобрать прибор

Если необходимо разобрать прибор, полистайте руководство по эксплуатации: производитель подробно описал в инструкции, как это сделать. Однако если нет возможности изучить информацию, то обратите внимание на алгоритм действий всего процесса, изложенный ниже.

Пошаговая инструкция:

1. Вытянуть пылесборник.
2. Открутить винты из передней части корпуса.
3. На задней панели пылесоса под пленкой можно найти скрытый болт, его также необходимо извлечь.
4. Снять крышку.
5. Разъединить клеммы. Снять верхнюю панель. Под ней окажется двигатель.

А далее нужно действовать, отталкиваясь от того, для чего, собственно, пылесос Samsung SC4520 был разобран.

Отзывы

Хозяйки говорят о сильной мощности прибора. Многие соглашаются с тем, что ковер буквально «прилипает» к щетке. Это, безусловно, плюс. В камере пыль прессуется, благодаря чему не оседает на стенках. За счет этой технологии проще очищать контейнер от мусора. Чтобы помыть камеру и другие отсеки, достаточно будет воспользоваться проточной водой, никаких специальных средств не понадобится.

Покупатели отмечают отличную сборку, приятный внешний вид, компактный размер техники. По мнению некоторых, шланг слегка неповоротлив, что причиняет небольшие неудобства. Но привыкнуть можно.

Потребители заявляют, что пылесос Samsung SC4520 сильно шумит, однако другие же, купившие этот прибор, наоборот, рассказывают о стандартном уровне звука. «Он не громче, чем любая техника подобного класса», — часто можно встретить на форумах такие высказывания. К недостаткам покупатели причисляют отсутствие регулятора мощности. Но контролировать силу потока можно с помощью специального отверстия на ручке. Выглядит оно как обычный клапан, который ранее устанавливали на пылесосах старых моделей. Именно он и отвечает за регулировку потока воздуха. Немного хлипко, по мнению многих, выглядит крепление шланга.

Итог

В целом пылесос достаточно хорош для своей ценовой категории. Нужно отметить удобство использования, сильную мощность работы. Дизайн минималистический, лишних деталей нет. Впрочем, и тех, которые не помешали бы, тоже нет. Речь идет о рычаге регулировки мощности всасывания. Однако для тех людей, которым необходимо просто быстро пропылесосить и отставить прибор на неделю, он отлично подойдет.

Самостоятельный ремонт пылесоса | Обзоры бытовой техники на gooosha.ru

Клининговая техника

11 лет тому назад

от vlb-1

Довольно часто можно вооставить работоспособность бытовой техники, даже не имея специальных знаний. Тем более, если речь идет о пылесосах — довольно таки несложных устройствах. Часто встречающиеся неисправности и способы их устранения

По большому счету, пылесос – это довольное простое устройство и для его ремонта не нужно иметь специальных знаний и опыта – достаточно в общих чертах понимать принцип работы электродвигателя, коммутационных устройств (кнопок включения и регуляторов мощности), и уметь держать в руках паяльник и отвертку. Мой пылесос Samsung VC-6015V дважды требовал ремонта и оба случая «хирургического» вмешательства были успешны. В случае возникновения вопросов по работе того или иного узла или метода проверки электронных комплектующих, всегда можно проконсультироваться, посетив форум по электронике, где более опытные специалисты и любители помогут в разрешении любых проблем. Тем более, что имеется множество тем по различной технике, на которых можно найти, помимо советов и обсуждений, также и принципиальные схемы устройств.

Если пылесос не включается

Первым делом нужно убедиться, что напряжение доходит до платы управления. Для этого снимаем кожух, пластиковую панель с клавишами включения и сматывания шнура и видим перед собой плату управления. Прослеживает по сетевому шнуру, идущему от блока наматывания, на какие клеммы он заходит. Включаем в сеть и меряем напряжение на этих клеммах – если оно есть – значить, со шнуром все в порядке.

Далее проверяем работу кнопки включения сети (на рисунку обозначена цифрой 1). При отключенной сети прозванием ее контакты во включенном и отключенном состоянии – если коммутация происходит – идем дальше. Нужно проверить цепь симистора (на рис. обозначен – 3) – для этого при включенной сети проверяем напряжение на клеммах, идущих уже к двигателю – если присутствует – эта цепочка в порядке, а если нет – большая вероятность повреждения симистора, и он не пропускает через себя ток. Эти симисторы можно легко найти на любом радиорынке и стоят они около 0.5$.

Плата управления

Если напряжение все-таки поступает на двигатель, а он не работает – первым делом проверяем тепловую защиту – на корпусе двигателя в специальном держателе крепится устройство, контролирующее температуру корпуса – если ее величина выходит на нормальный предел – теплозащита прерывает электроцепь питания. Если прозвонив защиту и убедившись, что с ней все в порядке – значить, причина в двигателе.

Первым делом проверяем щетки – при их износе может пропасть цепь между статорной обмоткой и ротором. Щетки должны плотно прилегать к ротору и иметь запас по ходу. Далее тестером проверяем всю цепочку (обмотка статора – щетка – ротор – щетка – обмотка статора) при выключенном пылесосе и снятых клеммах от платы управления – и видим, что в ней обрыв. Да, именно обрыв, потому что если все предыдущие этапы показали целостность схемы и на двигатель идет напряжение, а он не работает, хотя щетки в порядке – это однозначный обрыв обмотки. Это самый неприятный момент, поскольку двигатель неразборной, и так просто внутрь не добраться — только небольшие прорези вверху корпуса. Сразу скажу – стоимость нового – около 25$. Но иногда все-таки везет, и можно обрыв устранить – нужно проверить все через отверстия в корпусе места закрепления концов обмоток к входящим клеммам и щеткам. Крепления там выполнено в виде «ласточкин хвост» — провод вставлен в прорезь металлической пластинки. В результате постоянных вибраций он может переломаться в этом месте и разорвать цепь. Именно так и было в моем случае. Провод можно попробовать подтянуть и закрепить заново, но иногда это невозможно – приходится допаивать еще кусок в пару-тройку сантиметров. Паять неудобно через небольшую прорезь, но возможно – в результате пылесос снова будет работать.

Пылесос работает, но его обороты не регулируются

В этом случае возможен не обрыв внутри симистора, как при неработающем пылесосе, а пробой – выходное напряжение не регулируется, а пропускается через себя без всякого управления. Так же может быть причиной такой неисправности пропадание контакта в  (на рисунке обозначен цифрой 2). Тут все просто – замена или ползункового резистора, или симистора.

Двигатель пылесоса

Как правило, неисправности пылесоса обнаружить просто, и практически всегда можно их устранить. Исключением может быть короткое замыкание внутри обмоток двигателя – устранить это повреждение перемоткой обмоток сложно из-за неразборного корпуса – и приходится заменять весь двигатель, что тоже рентабельно – 25$ — это, все-таки, не 70 – 80 – именно сколько стоит подобный пылесос.

пылесос ремонт

Вам также может понравиться

ПЫЛЕСОС SAMSUNG SC4520 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Скачать Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в «Мои руководства» Распечатай эту страницу

Содержание

4

• страница из 16

• Содержание
• Оглавление
• Закладки

Содержание

• Пылесос
• Информация по технике безопасности

• Важные меры безопасности

• Содержание

9 0023 Сборка пылесоса
• Выключатель

• Шнур питания

• Регулятор мощности

• Использование аксессуара

• Обслуживание инструментов для пола

• Очистка пылесборника

• Когда чистить пылесборник

• Очистка пылесборника

• Очистка фильтра защиты двигателя

• Очистка выпускного фильтра

9 0019

Реклама

✻ Перед эксплуатацией этого устройства внимательно прочитайте инструкции.

✻ Только для использования внутри помещений.

руководство пользователя

представьте себе

возможности

Благодарим вас за покупку продукта Samsung.

Чтобы получить более полное обслуживание,

зарегистрируйте свое устройство по телефону

www.samsung.com/register

Английский

Содержание

Предыдущая страница

Следующая страница

Содержание

Краткое содержание для Samsung SC4520

Это руководство также подходит для:

Sc4570Sc4545Пылесос

обзор, характеристики, инструкция, характеристики и отзывы / Paulturner-Mitchell.com

Пылесос Samsung SC4520 — бюджетный вариант, используется для сухой уборки. В продаже появился несколько лет назад, так что я уже успел зарекомендовать себя как достаточно хороший аппарат. По характеристикам, которые предлагает производитель, его мощность находится на среднем уровне, но по факту он всасывает пыль с такой силой, что щеткой иногда трудно пошевелить. Корпус легкий, небольшого размера, имеет приятный внешний вид. Контейнер для пыли из пластика, поэтому с очисткой от грязи заморачиваться не придется.

Небольшая цена, конечно, намекает на то, что у пылесоса Samsung SC4520 есть и недостатки. Например, шланг мягкий, поэтому может через некоторое время деформироваться при неосторожном использовании. Фильтры и пылесборник после каждой уборки нужно сразу промывать, потому что они моментально загрязняются.

Подробнее об устройстве, его преимуществах, недостатках, цене и отзывах можно узнать ниже. В статье также описано, как разобрать пылесос Samsung SC4520.

Технические характеристики

Обычный пылесос, предназначенный для сухой уборки. Потребляет 1600 Вт электроэнергии, мощность всасывания — 350 Вт. Мешка нет, в качестве пылесборника используется пластиковый контейнер на 1,3 литра. Нет контроллера питания.

Труба, всасывающая мусор, составная. В наборе две щетки: для пола и ковра.

Вес устройства 4,3 кг. Ширина пылесоса 24 см, глубина 40 см, высота 28 см.

Функциональность

Описываемый пылесос, представляющий собой устройство для уборки пыли и мелкого мусора, нельзя назвать многофункциональным. Мощность всасывания хорошая. Этот показатель находится на среднем уровне, но для бюджетного варианта — вполне себе явный плюс.

На корпусе устройства всего две кнопки, которые отвечают за включение и выключение агрегата. Индикаторы, без дисплея. Для снижения мощности можно открыть вентиль на шланге.

Одна из щеток, входящих в комплект, подходит как для ковров, так и для гладких полов. Однако покупатели жалуются, что щетинки маленькие, чтобы собрать все волосы и шерсть, придется сильно постараться. Вторая щетка отлично справляется со своими обязанностями, благодаря ей можно пропылесосить через шкаф или холодильник.

Оборудование

Пылесос Samsung SC4520, отзывы о котором представлены ниже, имеет скромную комплектацию. Впрочем, это вполне ожидаемо, учитывая невысокую стоимость устройства. Что производитель кладет в коробку, кроме самого пылесоса?

Есть:

• Три фильтра: преддвигательный, моторный и выходной.
• Инструкции.
• Шланг.
• Пылесборник (пластиковый, выглядит как контейнер).
• Две щетки: основная для ковров и полов, дополнительная для сбора пыли в труднодоступных местах.
• Трубка, предназначенная для всасывания.

Сервис

Пылесос Samsung SC4520, цена которого колеблется в пределах 100-110$, достаточно прост, если это касается обслуживания. Для мытья деталей необходимо разобрать прибор. Это достаточно легко. Мешок для пыли вытягивается за ручку. И надо отметить, что при его извлечении мусор не вываливается со всех сторон – он уплотняется вдоль стен. Под контейнером можно найти два фильтра: предмоторный и моторный. Выход расположен в задней части отсека. Разборка пылесоса Samsung SC4520 в увеличенной версии (до двигателя) описана чуть ниже.

Мешок для пыли можно легко постирать, если он сильно загрязнен. То же самое делается с премоторным фильтром. Другие можно не мыть. Но прежде чем вернуться к пылесосу, все детали необходимо просушить.

Сложности в обслуживании устройства заключаются в том, что пылесборник рассчитан всего на 1,3 литра, поэтому чистить его придется каждый раз после уборки. Если это делать не часто, устройство будет плохо выполнять свои функции. Расчесывание также необходимо.

Качество очистки

Каждый фильтр для пылесоса Samsung SC4520 играет огромную роль в работе устройства. Функционируют они отлично: прямые обязанности, по словам владельцев такой сборки, техника выполняет хорошо.

Благодаря мощной мощности пылесос с легкостью втягивает весь мусор. Потребители часто сталкиваются с тем, что щетка «прилипает» к ковру, и ее трудно сдвинуть. Лучше всего приобрести дополнительный прибор с хорошим ворсом, потому что «родной» иногда не справляется с удалением волос и шерсти с ковров, особенно с ковролина.

Дизайн и конструкция пылесоса

Дизайн самый сильный боковой пылесос этой модели. Весит всего 4,3 кг. Корпус выполнен из пластика, что в некотором роде является преимуществом, ведь отпечатки пальцев не появляются. На панели можно увидеть черное покрытие, на котором красуется название производителя и указана максимальная мощность. Кнопку включения легко найти на стыке с задней стенкой. В центре черной панели находится кнопка для сматывания шнура. На пластиковом контейнере есть ручка, но за нее переносить пылесос Samsung SC4520 (отзывы об устройстве — прямое тому подтверждение) нельзя.

Устройство оснащено тремя колесами. Благодаря им агрегат обладает хорошей маневренностью и, судя по отзывам, редко заваливается на бок при движении. Следует учитывать, что колеса изготовлены из пластика, а не из резины.

Слабыми местами пылесоса можно назвать шланг и трубку. Последняя представляет собой конструкцию из двух небольших трубочек, вставленных одна в другую. Если говорить о телескопических опциях, которые устанавливаются на все более дорогие модели, то в данном случае это большой недостаток. Под его рост потребителю уже не подойдет труба. Шланг слишком мягкий, часто перегибается, тем самым перекрывая поступление воздуха.

Устройство можно хранить как в собранном, так и в разобранном виде. В магазинах есть два цветовых решения: пылесос Samsung SC4520 белый и синий.

Характеристики

Хотя пылесос выполняет свои обязанности на среднем уровне, не имеет большого количества щеток в комплекте, а также не способен «похвастаться» функциональностью, он все же является одним из лучших в своей ценовой категории . Компактный, легкий, с удобным пылесборником и мощностью всасывания, с длинным шнуром. В среднем устройство потребляет около 1600 Вт, шум достигает 82 дБ.

Как разобрать устройство?

Если вам необходимо разобрать устройство, пролистайте инструкцию по эксплуатации: производитель подробно описал, как это сделать. Однако если нет возможности изучить информацию, обратите внимание на алгоритм действий всего процесса, описанный ниже.

Пошаговая инструкция:

1. Вытяните мешок для пыли.
2. Снимите винты с передней части корпуса.
3. На задней части пылесоса под пленкой можно найти спрятанный болтик, его тоже надо снять.
4. Снимите крышку.
5. Отсоедините клеммы. Снимите верхнюю панель. Под ним будет двигатель.

А дальше нужно действовать на основании чего, собственно, пылесос Samsung SC4520 был разобран.

Отзывы о

Хозяйки говорят о мощной мощности прибора. Многие сходятся во мнении, что ковер буквально «прилипает» к щетке. Это определенно плюс. В камере пыль спрессовывается, чтобы она не оседала на стенках. Благодаря этой технологии контейнер легче очистить от мусора. Для мытья камеры и других отсеков достаточно будет проточной воды, никаких специальных средств не понадобится.

Покупатели отмечают отличную сборку, приятный внешний вид, компактность оборудования.
