Довольно часто можно вооставить работоспособность бытовой техники, даже не имея специальных знаний. Тем более, если речь идет о пылесосах — довольно таки несложных устройствах. Часто встречающиеся неисправности и способы их устранения

По большому счету, пылесос – это довольное простое устройство и для его ремонта не нужно иметь специальных знаний и опыта – достаточно в общих чертах понимать принцип работы электродвигателя, коммутационных устройств (кнопок включения и регуляторов мощности), и уметь держать в руках паяльник и отвертку. Мой пылесос Samsung VC-6015V дважды требовал ремонта и оба случая «хирургического» вмешательства были успешны. В случае возникновения вопросов по работе того или иного узла или метода проверки электронных комплектующих, всегда можно проконсультироваться, посетив форум по электронике, где более опытные специалисты и любители помогут в разрешении любых проблем. Тем более, что имеется множество тем по различной технике, на которых можно найти, помимо советов и обсуждений, также и принципиальные схемы устройств.

Если пылесос не включается

Первым делом нужно убедиться, что напряжение доходит до платы управления. Для этого снимаем кожух, пластиковую панель с клавишами включения и сматывания шнура и видим перед собой плату управления. Прослеживает по сетевому шнуру, идущему от блока наматывания, на какие клеммы он заходит. Включаем в сеть и меряем напряжение на этих клеммах – если оно есть – значить, со шнуром все в порядке.

Далее проверяем работу кнопки включения сети (на рисунку обозначена цифрой 1). При отключенной сети прозванием ее контакты во включенном и отключенном состоянии – если коммутация происходит – идем дальше. Нужно проверить цепь симистора (на рис. обозначен – 3) – для этого при включенной сети проверяем напряжение на клеммах, идущих уже к двигателю – если присутствует – эта цепочка в порядке, а если нет – большая вероятность повреждения симистора, и он не пропускает через себя ток. Эти симисторы можно легко найти на любом радиорынке и стоят они около 0.5$.

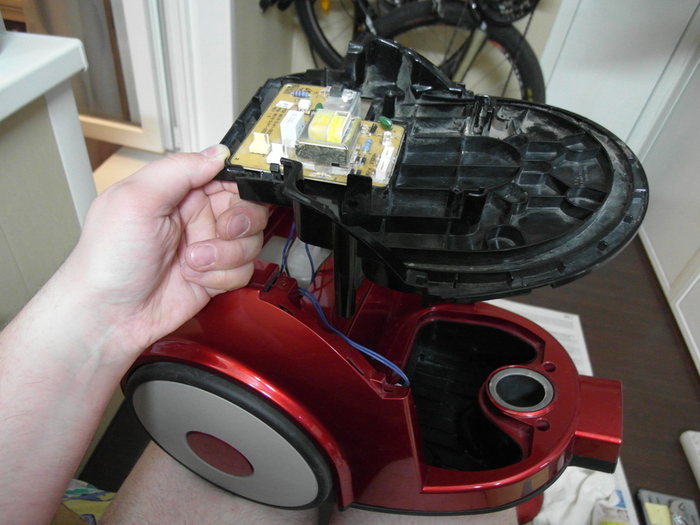

Плата управления

Если напряжение все-таки поступает на двигатель, а он не работает – первым делом проверяем тепловую защиту – на корпусе двигателя в специальном держателе крепится устройство, контролирующее температуру корпуса – если ее величина выходит на нормальный предел – теплозащита прерывает электроцепь питания. Если прозвонив защиту и убедившись, что с ней все в порядке – значить, причина в двигателе.

Первым делом проверяем щетки – при их износе может пропасть цепь между статорной обмоткой и ротором. Щетки должны плотно прилегать к ротору и иметь запас по ходу. Далее тестером проверяем всю цепочку (обмотка статора – щетка – ротор – щетка – обмотка статора) при выключенном пылесосе и снятых клеммах от платы управления – и видим, что в ней обрыв. Да, именно обрыв, потому что если все предыдущие этапы показали целостность схемы и на двигатель идет напряжение, а он не работает, хотя щетки в порядке – это однозначный обрыв обмотки. Это самый неприятный момент, поскольку двигатель неразборной, и так просто внутрь не добраться — только небольшие прорези вверху корпуса. Сразу скажу – стоимость нового – около 25$. Но иногда все-таки везет, и можно обрыв устранить – нужно проверить все через отверстия в корпусе места закрепления концов обмоток к входящим клеммам и щеткам. Крепления там выполнено в виде «ласточкин хвост» — провод вставлен в прорезь металлической пластинки. В результате постоянных вибраций он может переломаться в этом месте и разорвать цепь. Именно так и было в моем случае. Провод можно попробовать подтянуть и закрепить заново, но иногда это невозможно – приходится допаивать еще кусок в пару-тройку сантиметров. Паять неудобно через небольшую прорезь, но возможно – в результате пылесос снова будет работать.

Пылесос работает, но его обороты не регулируются

В этом случае возможен не обрыв внутри симистора, как при неработающем пылесосе, а пробой – выходное напряжение не регулируется, а пропускается через себя без всякого управления. Так же может быть причиной такой неисправности пропадание контакта в  (на рисунке обозначен цифрой 2). Тут все просто – замена или ползункового резистора, или симистора.

Двигатель пылесоса

Как правило, неисправности пылесоса обнаружить просто, и практически всегда можно их устранить. Исключением может быть короткое замыкание внутри обмоток двигателя – устранить это повреждение перемоткой обмоток сложно из-за неразборного корпуса – и приходится заменять весь двигатель, что тоже рентабельно – 25$ — это, все-таки, не 70 – 80 – именно сколько стоит подобный пылесос.

пылесос ремонт

Вам также может понравиться

Двигун Samsung VCM-HD.112 W202 1800W (VCM K-40HU)

Таблиця моделей пилосососів Самсунг, до яких підходить цей двигун, можна подивитися нижче у описі. Універсальний двигун VCM-HD.112 W202 з буртом для пилососососа Samsung, цей двигун є повної копією  — VCM K-40HU (в принципі це одне і те саме, якість добра). Величина цього двигуна дорівнює 1800 вт. Ця деталь підходить майже на всі електровісники бренду Самсунг, у яких потужність 1600 Ват або 1800 ватів, звичайно, якщо збігаються розміри і характеристики

Як замінити і підібрати аналог мотора для пилососа Самсунг

Нижче в описі ми розмістили ролик, з якого Ви можете дізнатися, як розрізати і замінити мотор на пилососі Самсунг своїми руками. Тепер поговоримо про те, як підібрати двигун. Перше, що вам треба зробити, це зняти розміри з ВАУ, тобто висоту, ширину турбіни, а також визначити розташування кельми. В одних моделях — клемми можуть стояти в одному віконечку, в інших моделях — клемми стоять в різних вікнах. Оскільки на клемми подається змінний струм 220 Вольт — Дроти, які під’єднуються до клемів, можна міняти місцями, тобто якщо ви їх переплутате, то нічого страшного не станеться.

Характерики двигуна VCM-HD.112 W202 (аналог двигуна VCM K-40HU) / VCM-K50HU)

• Стан — Новий
• Сумісність — Samsung
• Виробник — Whicepart (заводська Китай)
• Загальна висота двигуна — 112 мм ($1м)
• Діаметр корпуса — 83 мм (62 мм)
• Висота турбіни — 35 мм (свіжі 1мм)
• Діаметр турбіни 135 мм (гелі 1мм)
• Діаметр дірки всмоктування — 32 мм
• Характерні бурти
• Висота бурта дорівнює 5 мм (свіжі 1мм)
• Модель — VC07W200
• З’ єднання — це 2 роздільники (4,8м)
• Напруження і частота — 230В. ~50-60Гц
• Потужність — 1800 Вт
• Клас — F
• Аналоги: VCM-K40HU / VCM-K50HU / DJ31-00005K / DJ31-00005H / DJ31-00007H / DJ31-00007Q
• Присутня з двох сторін

Внимание!!! Розміри з цього двигуна знімалися нами самостійно і на увазі цього можуть бути розбіжності лагу 1 мм. Якщо ви вимірили двигун і його висота виявилася 112/113 мм, то майже на 100% наш рушій повинен підійти до вашої техніки

Зверніть увагу на фотографію внизу. На цьому малюнку ви побачите як потрібно виміряти розміри вашого мотора, щоб підібрати аналогічний двигун

Загалом вам потрібно виміряти загальну висоту мотора, діаметр і висоту шкірки турбіни. Знаючи ці розміри ви легко підберете собі цю деталь, це стосується не тільки торгової марки Samsung, але й інших брендів

Як розібрати пилосос Samsung і встановити двигун VCM-HD.112 W202 на 1800W

Для пришвидшення пошуку скористайтеся клавіатурним скороченням ctrl + F (не всі моделі)

Моделі пилососів Самсунг до якого підходить двигун VCM-HD. 112 W202 (VCM K-40HU)
VCMA16BS	865/344(VC-7716V)	865/842(VC-7716VN)	A 90 ELEC	A 92 ELEC
A94 ELECTRONIC	ALTO FORCE 100	ALTO FORCE 60	ASPIRA MOUSE 1500	FC-7714
FC-7714N	FC-7715	FC-7715N	FC-7716VN	FC-7724
FC-7725	FC-7725N	FC-8716H	FC-8726HT	FORCE 66
GM 60 GO	GM100 PET PACK	GM100 SPRINT PLUS	GM62 GO BASIC	GM64 GO CENTURIA
GM65 GO PLUS	RC-590	RC-592	RC-593	RC-5935
RC-594	RC-595	RC-5955	RC-596	RC-5960
RC-5965	RC-599	RC-600	RC-6025	RC-603
RC-604	RC-605	RC-606	RC-607	RC-611
RC-7426	RC-7625	RC-7650	RC-7656	S2000
SC-730	SC-750	SC-751	SC-760	SC-761S
SC1400	SC15F30WA	SC15F30WB	SC15F30WC	SC15F30WD
SC15F30WE	SC15F30WG	SC15F30WH	SC15F30WJ	SC15F30WK
SC15F30WL	SC15F30WM	SC15F50h2	SC15F50HQ	SC15F50HR
SC15F50HS	SC15F50HY	SC15F50U2	SC15F50UZ	SC15F50V3
SC15F50VR	SC15F50VV	SC15F60JV	SC15F60WU	SC15M2110SB
SC15M2130SG	SC15M21A0SR	SC15M21B0SN	SC15M251AWB	SC15M255AWR
SC15M3120VB	SC15M3140V1	SC15M31A0HG	SC15M31B0HN	SC3120
SC3140	SC3310	SC3450	SC4020	SC4021
SC4022	SC4023	SC4025	SC4030	SC4030A
SC4030B	SC4031	SC4034	SC4035	SC4046
SC4047	SC4110	SC4111	SC4112	SC4130
SC4131	SC4132	SC4135	SC4137	SC4138
SC4140	SC4141	SC4142	SC4143	SC4145
SC4147	SC41E0	SC41E1	SC41E5	SC41F0
SC41F1	SC4320	SC4321	SC4325	SC4326
SC432A	SC432S	SC4330	SC4331	SC4332
SC4335	SC4336	SC4337	SC43E0	SC43S0
SC43S1	SC43S2	SC44E0	SC44E1	SC44E2
SC4520	SC4521	SC452A	SC4530	SC4535
SC45S0	SC4710	SC4720	SC47E0	SC47E1
SC47F0	SC47F1	SC5120	SC5125	SC5128
SC5130	SC5135	SC5138	SC5225	SC52E0
SC52E1	SC52E5	SC52E6	SC52F0	SC5325
SC5330	SC54E1	SC54E2	SC54F0	SC54F1
SC54F2	SC54F5	SC54F6	SC54F7	SC5610
SC5611	SC5612	SC5616	SC5620	SC5630
SC5635	SC5640	SC6190	SC61E0	SC61E1
SC61E2	SC61E3	SC61E4	SC61E7	SC61EO
SC61G0	SC61G1	SC6210	SC6216	SC62E0
SC6310	SC6950	SC6955	SC7003	SC7020
SC7023	SC7025	SC7030	SC7033	SC7041
SC7043	SC7045	SC7050	SC7051	SC7060
SC7061	SC7063	SC7065	SC7066	SC7070
SC7210	SC7215	SC7240	SC7245	SC7250
SC7251	SC7252	SC7253	SC7254	SC7270
SC7272	SC7273	SC7275	SC7281	SC7290
SC7291	SC7293	SC7294	SC7295	SC7298
SC730	SC7350	SC7355	SC7360	SC7365
SC7375	SC7376	SC7520H	SC7540H	SC8020
SC8040	SC8130	SC8150	SC8170	SC88E0
SC88E1	SC88H0	SC88h2	SC9120	SC9150
SC9160	SC91E0	SW7250	TC-9015V	TC-9015VN
TC-9015VP	VC-1600	VC-5806V	VC-5815V	VC-5816V
VC-5825V	VC-5915	VC-5915V	VC-5915VT	VC-5916
VC-5916V	VC-5955V	VC-5956V	VC-5956VN	VC-5980V
VC-6015	VC-6015V	VC-6025V	VC-620	VC-6350
VC-6355	VC-6360	VC-6365	VC-6366	VC-6367
VC-6600A	VC-6615T	VC-6615TS	VC-6615V	VC-6814H
VC-6814HS	VC-6814V	VC-6814VN	VC-6815V	VC-6815VN
VC-6816H	VC-6914H	VC-6914HS	VC-6915H	VC-6915HT
VC-6915V	VC-6915VT	VC-6916HN	VC-6916VN	VC-7081
VC-7083G	VC-7090C	VC-7091	VC-7115H	VC-713T
VC-7183S	VC-7183SC	VC-7191	VC-7192C	VC-7193C
VC-719TC	VC-7290BC	VC-7291B	VC-7292LC	VC-7415V
VC-7415VN	VC-7416	VC-7425V	VC-7425VN	VC-7426V
VC-7426VN	VC-7455	VC-7470BC	VC-7490BC	VC-7491
VC-7491B	VC-7515T	VC-7515TS	VC-7515V	VC-7615
VC-7615V	VC-7616V	VC-7616V JUBILEE	VC-7616VN	VC-7617V
VC-7617VN	VC-7617VT	VC-7626V	VC-7626VT	VC-769GC
VC-7700	VC-7714	VC-7714V	VC-7715H	VC-7715V
VC-7715VN	VC-7715VP	VC-7716H	VC-7716V	VC-7716VN
VC-7716VP	VC-7717V	VC-7725H	VC-7725VN	VC-7726V
VC-7726VN	VC-7727V	VC-7727VN	VC-800	VC-802L
VC-802M	VC-811	VC-812	VC-812A	VC-812M
VC-813	VC-820T	VC-822	VC-823	VC-824
VC-825	VC-8510	VC-8515	VC-8515TS	VC-8714V
VC-8715H	VC-8715HT	VC-8715V	VC-8716H	VC-8716HT
VC-8716V	VC-8716VT	VC-8726HT	VC-8726V	VC-8726VT
VC-8736HT	VC-8916V	VC-8916VN	VC-8926E	VC-8926VT
VC-8936ET	VC-9000	VC-9015V	VC-9015VP	VC-9515T
VC-9515V	VC-9520V	VC-B600T	VC-B601T	VC-B610W
VC-B620U	VC-B620W	VC-B710W	VC-B711W	VC-B712W
VC-B715U	VC-B716U	VC-B720U	VC-B720W	VC-B721W
VC-B722W	VC-B750U	VC-B751U	VC-B752U	VC-B800L
VC-B802M	VC-B810	VC-B820	VC-B822	VC-B825
VC-B826	VC-B827	VC-B830	VC-B830R	VC-B830Z
VC-B831Z	VC-B835R	VC-B836R	VC-B837R	VC-B840
VC-B935Z	VC-BA730	VC-BD915	VC-BD916	VC-BE730
VC-BE810	VC-BE811	VC-BE830	VC-BE831	VC-BI930
VC-BJ920	VC-BJ920A	VC-BJ940	VC-BJ940A	VC-BK600M
VC-BK601M	VC-BK620B	VC-BK621B	VC-BK650M	VC-BM600
VC-BM601	VC-BM602	VC-BM603B	VC-BM620	VC-BM621
VC-BM622	VC-BM623	VC-BN815	VC-BN940	VC-BP920
VC-BP922X	VC-BP940	VC-BP949	VC-BQ830	VC-BQ831
VC-BQ930	VC-BQ931	VC-BZ710	VC-BZ715	VC-BZ716
VC-BZ815	VC-CC600	VC-CC700	VC-CC715	VC-CD701B
VC-CJ715	VC-CJ810	VC-CN610	VC-CN611	VC-CN615
VC-CN616	VC-CN700	VC-CP700	VC-CP701	VC-CP710
VC-CP715	VC-CP716	VC-G800	VC-G800P	VC-G802X
VC-G810	VC-G812	VC-G820	VC-G8201	VC-G8202
VC-G8204	VC-G822	VC-G830	VC-J900	VC-J900M
VC-J900V	VC-J910	VC-J920	VC-J930	VC-J931
VC-J940	VC-L712	VC-L712A	VC-L712M	VC-L712X
VC-L802A	VC-L802M	VC-L812	VC-L822A	VC-L822B
VC-L822X	VC-L823B	VC-L824B	VC-L832	VC-M72G
VC-M760	VC-MB705T	VC-MB706T	VC-MB707T	VC-MB708T
VC-MB715W	VC-MB715Z	VC-MB716W	VC-MB716Z	VC-MB717W
VC-MB718W	VC-MB71AW	VC-MB71BW	VC-MB750T	VC-MB755T
VC-MB755W	VC-MB755Z	VC-MB756T	VC-MB756W	VC-MB756Z
VC-MB831Z	VC-MB930Z	VC-MB935R	VC-MB935Z	VC-MB936R
VC-MBD915	VC-MBI930	VC-MBJ920	VC-MBJ940	VC-MBJ940A
VC-MBN815	VC-MBP920	VC-MBP949	VC-MBQ935	VC-MBQ936
VC-MBU715	VC-MBU715P	VC-MBU716P	VC-MBU717P	VC-MBU718
VC-MBU718P	VC-MBU719	VC-MBZ715	VC-MBZ815	VC-MCJ700
VC-MCJ715	VC-MCJ800	VC-MCJ810	VC-MCN700	VC-MCN701
VC-MCN702	VC-MCN703	VC-MCN704	VC-MCP700	VC-MCP702
VC-MCP710	VC-MCP715	VC-MJ912	VC-MN912	VC-MN912M
VC-MN920	VC-MP940	VC-MTC715	VC-MX912X	VC-N810
VC-N812	VC-N820	VC-N830	VC-N840	VC-N842
VC-N900	VC-N900N	VC-N902	VC-N902X	VC-N912
VC-N920	VC-N930	VC-N940	VC-N940A	VC-P900
VC-P900V	VC-P910	VC-P920	VC-P930	VC-P940
VC-PA500B	VC-PBN815	VC-PBZ715	VC-PJ940	VC-PJ940A
VC-PN620	VC-PN621	VC-PN940	VC-PN940A	VC-PN942X
VC-PR620	VC-PR621	VC-PR622	VC-PR623	VC-PTC715
VC-PTJ710	VC-PTJ715	VC-PTN710	VC-PTN715	VC-PX620
VC-PX621	VC-R933D	VC-R934D	VC-SB810U	VC-SB930R
VC-SBE910	VC-TA500B	VC-TA500H	VC-TA500M	VC-TA501B
VC-TA501M	VC-TA502B	VC-TC615	VC-TG620	VC-TG621
VC-TG622	VC-TN600	VC-TN601	VC-TP700	VC-TP702
VC-TV620	VC-TV622	VC-TX620	VC-TX622	VC-TX623
VC-TX624	VC-TX625	VC-TX626	VC-X800	VC-X810
VC-X812	VC-X813	VC-X820	VC-X822	VC-X840
VC331LWDCRGN	VC333LHFKPWN	VC5803V	VC5955V	VC6600
VC6600A	VC7080	VC7081	VC7082	VC7083G
VC7090C	VC7091	VC7092C	VC7100GC	VC7104C
VC7104WC	VC7105TC	VC7108D	VC7108DC	VC7109LC
VC7109S	VC7110H	VC7110HC	VC7117	VC7180H
VC7180HC	VC7181LC	VC7183S	VC7183SC	VC7190C
VC7191	VC7192C	VC7193C	VC7194C	VC7195C
VC7196C	VC7197C	VC7198C	VC719PC	VC719TC
VC7200	VC7200C	VC7201	VC7202	VC7202C
VC7204	VC7270	VC7270C	VC7271	VC7280
VC7280C	VC7281C	VC7282	VC7290BC	VC7291B
VC7292C	VC7292LC	VC7300	VC7470BC	VC7470C
VC7490BC	VC7490C	VC7491	VC7491B	VC7492C
VC7575	VC7575C	VC7575S	VC7575SC	VC7690C
VC7691	VC769GC	VC7700	VC8714V	VCC4141V3E
VCC4332V3B/XSH	VCDC15QH	VCDC15QV	VCDC15RH	VCDC15SV
VCDC15TH	VCJG15QH	VCJG15RH	VCJG15RV	VCJG15SV
VCM720	VCM72G	VCM760	VCMA15QS	VCMA15RV

обзор функций, параметров + сравнение с конкурентами

Бюджетные бытовые системы — такие определения часто дают технике, рыночная стоимость которой удовлетворяет большинство потребителей. Итак, пылесос Samsung SC4520 относится к бюджетной категории устройств, функцией которых является уборка жилых помещений.

Рейтинг экспертов:

98

/ 100

Преимущества

• Отличная мощность всасывания
• Доступная цена
• Легко в эксплуатации
• Компактные размеры
• Светлый вес

Недостатки

• Флоппи -пола / ковров
• Неудобные конструкции пыли — облако пыли при
• Hose ProNe до CREAS и TWISTS
HOSE PRONE до CREASES и TWRIST 9003 HOSE PRONES TO CREASES TRA -CREAS и TWRIST 9003. Назначение машины – обработка ковровых покрытий или твердых напольных покрытий. Рассмотрим в небольшом обзоре, что привлекает или отталкивает потенциального владельца техники корейского производства.

The content of the article:

• Independent Review for Samsung SC4520
  • Vacuum cleaner technical parameters
  • Service Accessories & Supplies
  • Filtration system characteristic
  • Chassis System Overview
• Constructive pros and cons of the model
• Обзор практических испытаний Samsung SC4520
• Сравнение с конкурентами по классам
  • Конкурент №1 — Samsung VC18M21A0
  • Конкурент №2 — Samsung SC4326
  • Конкурент №3 — Samsung SC4181
  • Конкурент №4 — Samsung SC4140
• Выводы и лучшие предложения на рынке

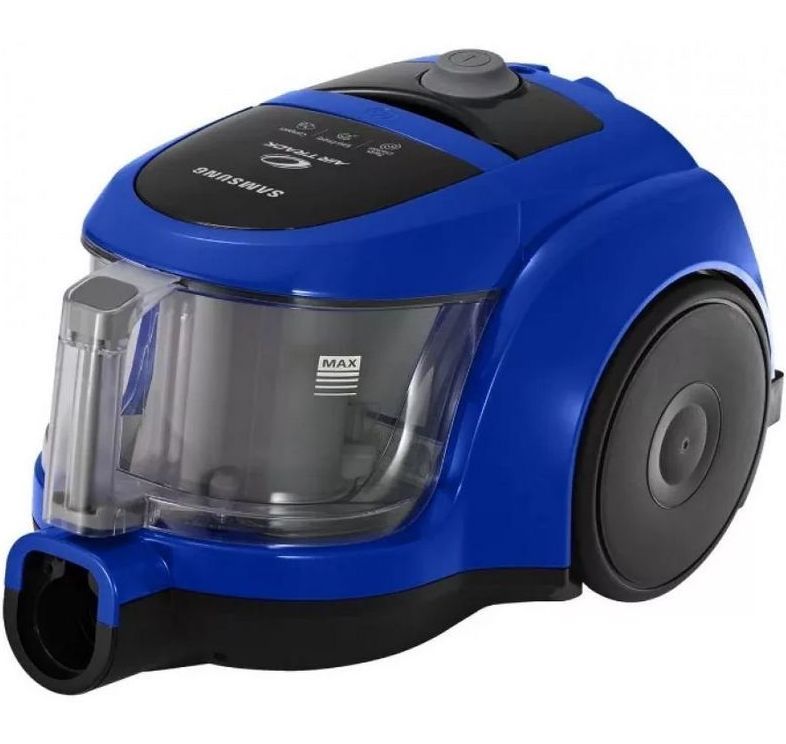

Независимый обзор Samsung SC4520 с рабочими параметрами, заявленными непосредственно производителем.

Что позволяет получить общее представление с характеристиками данной модели.

Технические параметры пылесоса

Учитывая свою рыночную стоимость (4 — 5 тысяч рублей), эта бюджетная уборочная машина выглядит очень привлекательно на фоне более дорогих. При такой цене технические параметры мощности соответствуют моделям, которые оцениваются в три, а то и в четыре раза дороже.

Рассмотрим характеристики модели более подробно.

Таблица основных технических и эксплуатационных параметров Samsung SC4520

Тип механизма	Циклон
Поддерживаемые типы уборки	Исключительно сухая
Мощность всасывания/всасывания	1600 Вт; 350 watts
Type of pollution collector	1.3 liter cyclone filter
Overall dimensions of the case	400x280x240 mm
Work item kit	Rod tubular team; насадки

Мотор пылесоса корейского производства подключается к стандартной бытовой сети (220В, 50/60 Гц) с помощью шнура-провода общей длиной 6 метров. Силовой провод связан с механизмом автоподзавода. Механизм вытягивания/скручивания кабеля питания идентичен многим другим моделям бытовых пылесосов.

Техника современного дизайна, производства корейской компании Samsung, из серии бюджетных конструкций для бытового использования. Упрощенная, но достаточно эффективная уборочная машина

Корейский пылесос при относительно небольших габаритах имеет небольшой вес (4,3 кг.), что является положительным фактором особенно в случае уборки женскими руками.

Корпус выполнен обтекаемым, довольно симпатичным с дизайнерской точки зрения. На верхней панели корпуса есть кнопка включения/выключения электродвигателя, «спрятанная» ручка для транспортировки.

Своеобразная «фишка» корейского дизайна — транспортировочная ручка «два в одном». В положении «выдвинуто вверх» — транспортировочная ручка, в положении «утоплено вниз» — кнопка механизма складывания троса

Кстати, транспортная ручка в нажатом (утопленном) положении одновременно играет роль размыкателя фиксатора на время намотки силового кабеля.

Сервисные принадлежности и расходные материалы

Набор принадлежностей и принадлежностей относительно невелик, учитывая бюджетную конструкцию пылесоса:

• шланг соединительный гофрированный
• большая насадка,
• малая рабочая насадка (для труднодоступных мест).

Однако этого набора, как отмечается на практике, вполне достаточно для производства качественной уборки помещений, в том числе тех точек пола (а также мебели), куда добраться достаточно сложно.

Распаковка купленного устройства. Классический набор рабочих принадлежностей, включая инструкцию по эксплуатации – ничего лишнего, но вполне достаточно для организации производства полноценной домашней уборки

Гофрированный шланг, соединяющий трубку-штангу и всасывающую трубу пылесоса, изготовлен из высококачественного материала. Даже после сильного физического воздействия на обрушение конструкция шланга не теряет форму и не разрушается. Правда, длина шланга несколько мала, что создает определенные неудобства в процессе очистки.

Гофрированные шланги такой прочности встречаются не во всех марках бытовых пылесосов. При этом, находясь в свободном состоянии, гофрошланг полностью восстанавливает исходное состояние

Большая насадка, оснащенная резиновыми роликами и силиконовым ремешком, почти полностью изготовлена ​​из пластика. Некоторые мелкие детали корпуса насадки достаточно хрупкие, поэтому от пользователя требуются осторожные действия.

На практике действовать насадкой в ​​процессе очистки крайне нереально. По этой причине некоторые его детали выходят из строя после 2-3 чисток, о чем свидетельствуют отзывы владельцев этой модели пылесоса.

Однако это не влияет на основную функцию аксессуара — эффективное прохождение воздушного потока. Для удобства использования насадка «паркуется» на корпусе пылесоса.

Казалось бы, незначительная деталь корейского пылесоса — зацеп «парковки» большой рабочей насадки. Однако на момент практического использования машины наличие насадки под рукой расширяет возможности пользователя.

Насадка маленькая, предназначена для уборки труднодоступных мест, тоже полностью пластиковая. Однако за счет небольшого размера и конфигурации «два в одном» этот аксессуар более надежен в плане возможных повреждений конструкции.

Характеристика системы фильтрации

Модуль Рассматриваемый пылесос имеет простую конструкцию. Он вынимается из основного корпуса и вставляется обратно через удобную ручку. Фильтрующий модуль (контейнер) является частью передней части конструкции корпуса пылесоса. Чтобы снять его, потяните за ручку легким движением.

Основной рабочий контейнер с функцией циклона. Отсоединяется от корпуса машины или присоединяется с помощью удобной ручки без особых физических усилий

Как и у всех съемный модуль контейнера для сбора загрязнений выполнен в виде пластикового контейнера. В этой модели он рассчитан на объем не более 1,3 литра.

Практика показывает, что этого объема хватает примерно на две-три чистки, после чего емкость нужно очистить от мусора. Конструкция контейнера предусматривает наличие элемента (стекла), образующего эффект циклона.

Нижняя часть корпуса пылесоса, где установлен контейнер, содержит углубление для многоразового фильтрующего элемента. Собственно сам элемент представляет собой полипропиленовый каркас, содержащий поролоновые ячеистые и листовые прокладки. Рама вместе с прокладками снимается легким подъемом за ручку.

При вытаскивании контейнерного модуля, под ним, в нижней области открывается доступ к первому фильтру тонкой очистки. Пользователю достаточно потянуть вверх полипропиленовую ручку, чтобы снять рамку

Однако конструкция пылесоса не ограничивается этим фильтром тонкой очистки. Фильтрующий элемент аналогичного класса также расположен на задней – противоположной стороне корпуса машины.

Второй модуль выполнен в виде коробчатой ​​вставки задней панели корпуса, снабженной поролоновым листовым фильтром. Коробка фильтра просто вставляется в нишу на корпусе и фиксируется защелкой.

Фильтрующий элемент второго уровня. Устанавливается вставным методом с фиксацией на противоположной (тыльной) стороне корпуса аппарата. Как и в первом фильтре, содержит поролоновую вставку

Все компоненты, используемые системой фильтрации, можно чистить и мыть традиционными методами. Срок службы поролоновых фильтров достаточно велик. Замена при необходимости не представляет особой сложности. Достаточно выбрать по классу поролона и вырезать элемент нужной формы.

Обзор системы шасси

Перемещение оборудования в процессе уборки отмечено действием, достаточно удобным и комфортным для пользователя, несмотря на использование в конструкции трехколесной системы шасси.

Основные опорные колеса представляют собой пару пластиковых дисков большого диаметра, установленных в задней части конструкции. Колеса оснащены прорезиненными «покрышками».

Система шасси пылесоса. Построен на двух типах колес: 1 — пара больших дисковых колес с резиновой «покрышкой»; 2 — одно колесо-каток на дисковой основе с вращением на 360º

Управление движением переднего опорного колеса — одно. Небольшой передний ролик прикреплен к тарельчатой ​​конструкции, которая обеспечивает свободное вращение на 360 градусов. Несмотря на небольшой диаметр управляющего ролика, устойчивость пылесоса остается стабильной благодаря оригинальной конструкции балансировочной пластины.

Конструктивные плюсы и минусы модели

Учитывая бюджетное исполнение корейской техники, за кадром остаются уникальные «навороченные» функции и свойства. Здесь балом правит простая функциональность.

Вид изнутри модуля-контейнера. В центральной части контейнера находится стекло, создающее эффект циклона, а периферия за стеклом служит для сбора загрязнений. Сверху закрывается крышкой

Основное преимущество — эффект циклона, в общем, традиционная функция многих бюджетных моделей. При этом технология очистки избавляет пользователя от использования неудобного «мешка», и в этом отношении преимущества системы очевидны.

Еще одним, пусть и незначительным, но плюсом можно считать наличие ручного регулятора забора воздуха, который находится непосредственно на ручке гофрированного воздуховода.

Регулятор выполнен в виде своеобразного демпфера. Пользователь может при необходимости открыть заслонку, тем самым несколько снизив силу всасывания со стороны рабочего сопла.

Простой, но достаточно эффективный ручной регулятор мощности всасывания. Клапан регулятора открывается или закрывается легким движением большого пальца. На рукоятке рабочего шланга имеется заслонка (на рисунке указана стрелкой) — всегда «под рукой»

Большинство владельцев называют основные отрицательные особенности конструкции Минус этой марки пылесоса. Они отмечают относительно низкое качество пластика, из которого изготовлен корпус машины.

Уже через короткое время применения на пластиковых поверхностях появляются эксплуатационные повреждения – царапины, потертости, потертости. В результате теряется первоначальный красочный вид автомобиля.

К минусам также следует отнести:

• несколько неудобная конструкция штока;
• короткий соединительный шланг;
• низкое качество материала (пенопластовых пластин) фильтров тонкой очистки;
• затрудненный поворот щетки в нужное положение в процессе очистки.

Мелкий, но минус — воздействие статики на корпус пылесоса. По этой причине в месте присоединения гофрированного шланга во время уборки скапливается толстый слой пыли.

Практические тесты Samsung SC4520 обзоры

Практика реального использования бытовой техники характеризуется демонстрацией преимуществ и недостатков. Владельцы Samsung SC4520, а также обзорное видео кратко, но емко рассказывают о том, насколько хорошо (или плохо) работает корейский пылесос.

Обзорное видео демонстрирует технологическую эффективность бытовых чистящих средств для помещений. Видео дает более полное представление о технике.

Что касается отзывов пользователей, то они разные: как положительные, так и отрицательные. Так, бюджетная модель не позволяет рассчитывать на безупречный сервис, но для стандартной уборки такого оборудования вполне достаточно, что подтверждают и другие отзывы.

Но один из покупателей забрал аппарат за съемную квартиру. Аппаратура получилась достаточно мощной и удобной, несмотря на бюджетную цену. По словам пользователя, стоит хорошенько подумать, прежде чем покупать дорого.

Большинство владельцев подтверждают эффективность очистки. Людям нравятся легкие и компактные устройства, малошумные и мощные. Правда есть жалобы на шум при использовании насадки с узкой горловиной. Из явных минусов отметил «медленность» щетки и очистки контейнера.

Довольно много корейских автовладельцев помнят последствия чистки этой моделью. Отмечено, что пылесос хорошо всасывает мелкую взвесь. Только вот после чистки, даже если осторожно открыть крышку контейнера, все равно выбрасывается облачко пыли.

Есть пользователи, которых все устраивает в плане обслуживания. Пишут, что Samsung SC4520 можно хранить вертикально. Таким образом, устройство не занимает много места.

Сравнение с конкурентами по классу

Конкуренты по классу и соответственно по цене — та же техника Samsung, представленная достаточно массовым модельным рядом. Конечно, есть конкуренты из других компаний. Однако мы рассмотрим несколько устройств из ассортимента, способных конкурировать с рассматриваемой моделью.

Конкурент №1 — Samsung VC18M21A0

Первый конкурент в списке — корейская разработка Samsung VC18M21A0 выглядит немного лучше в техническом плане, но эти улучшения сопровождаются удорожанием на 1,5-2 тысячи рублей. по сравнению с пылесосом Samsung SC4520.

Техническое совершенство в данном случае заключается в исполнении штанги в телескопическом варианте. Samsung SC4520 имеет простую двухтрубную металлическую секцию. Также отмечают повышенные параметры мощности (1800/380 Вт) и больший объем сборочной емкости (1,5 литра).

Конкурент №2 — Samsung SC4326

Вторая разработка, также выступающая в роли конкурента, является, по сути, полным аналогом пылесоса Samsung SC4520. Даже все технические параметры этой модели соответствуют, как и цена. Правда, есть еще пара моментов, на которые можно обратить особое внимание. Это наличие фильтра HEPA11.

А также лучшая дальность 9,2 м (немного больше, чем у SC4520).

Конкурент №3 — Samsung SC4181

Третий дизайн — Samsung SC4181 — выглядит интересно с точки зрения конкурентоспособной цены и некоторых технических аспектов. Однако этот пылесос немного отличается по классу, так как оснащен не циклонным фильтром, а мешком, утратившим свою нынешнюю актуальность.

Но при этом предлагая до 1 тыс. руб. экономия, модель SC4181 имеет лучшие параметры по мощности (1800 Вт) и удобную телескопическую штангу. В комплект рабочих органов входит турбощётка. И еще одна привлекательная деталь — резистивный регулятор мощности на верхней панели корпуса.

Конкурент №4 — Samsung SC4140

Наконец, четвертый конкурент — Samsung SC4140, который по основным техническим параметрам аналогичен Samsung SC4520 (мощность 1600/320 Вт). Он дешевле почти на 2 тысячи рублей. Имеет 5 ступеней фильтрации, телескопическую штангу и весит почти на 1 кг легче.

Для данной модели следует отметить улучшенную конструкцию поворота рабочего шланга — обеспечивает поворот рукава на 360º. Дальность — 9,2 метра. Единственный минус в сравнениях — использование системы «мешок». Однако этот критерий следует рассматривать «на любителя».

Если вас интересуют практичные и популярные товары корейского производителя, но не слишком привлекают описанные модели, рекомендуем ознакомиться с лучшими и проверенными на практике этого бренда.

Выводы и лучшие предложения на рынке

В целом корейская бытовая химчистка выглядит вполне достойно. Для бюджетного варианта дизайн оправдывает как рыночную стоимость, так и наличие мелких недостатков.

Исходя из деталей обзора и практических примеров, напрашивается следующий вывод: покупка бытового пылесоса корейской фирмы не оставит пользователя равнодушным.

Хотите рассказать о том, как вы выбирали пылесос для регулярной уборки в собственном доме/квартире, или как вы им пользуетесь? Иметь полезную информацию по теме статьи, которой стоит поделиться с посетителями сайта. Пожалуйста, пишите комментарии в блоке ниже, задавайте вопросы, размещайте фото.

ħarsa enerali, speċifikazzjonijiet, l-istruzzjonijiet, karatteristiċi u reviżjonijiet

Пылесос Samsung baġit SC4520 huwa wieħed, jintuża għal химчистка. Is-suq daħlet ftit snin ilu, għalhekk, diġà stabbilixxa ruħu bħala unità pjuttost tajba. Il-karatteristiċi ли ума offruti мельница-манифаттур, l-energija tagħha huwa medju, iżda fil-fatt сосет trab ma ‘tali forza li xi kultant huwa diffiċli li jċaqalqu l-pinzell. Il-kaxxa hija dawl, żgħar fid-daqs, hija għandha dehra sabiħa. trab bin-plastik, dan bl-tindif tal-ħmieġ mhux se jkollhom li jolqot.

A żgħira fil-prezz, naturalment, allużjoni għall-fatt li l-пылесос Samsung SC4520 għandu u żvantaġġi. Per eżempju, pajp artab, hekk maż-żmien, bl-użu Ŝejjed jista ‘jiġi deformat. Filtri u l-borża tat-trab wara kull tindif se jkollhom jiġu maħsula immedjatament, minħabba li huma kkontaminati immedjatament.

Aktar dettalji dwar l-apparat, il-vantaġġi tagħha, żvantaġġi, prezz u reviżjonijiet jistgħu jinstabu hawn taħt. L-artikolu jiddeskrivi wkoll kif разобрать l-пылесос Samsung SC4520.

karatteristiċi tekniċi

пылесос ordinarja mfassla għal химчистка. Tikkonsma energija 1600W, потребляемая мощность — 350 ватт. Nru borża, kollettur tat-trab huwa użat bħala volum f’kontenitur tal-plastik ta ‘1,3 литра. Regolatur enerġija hemmhekk.

Иль-пайп, ли сосет-мусор хува компонент. Inklużi huma żewġ xkupilji: art u twapet.

Иль-мезз джижен 4,3 кг. пылесос wisa — 24 см, фонд — 40 см, għoli — 28 см.

Функциональная

Пылесос L-deskritta, li huwa tagħmir għat-tindif-trab и мусор żgħar, ma tistax tiġi kkontestata multifunzjonali. Иль-кавва ġbid hija tajba. Dan l-indikatur huwa medju, iżda għal għażla baġit — hija vantaġġ distintiv.

Il-korp ewlieni tal-mezz għandhom biss żewġ buttuni, li huma responsabbli għall-inturnjar fuq u barra l-unità. Индикатури, вири ебда. Biex jitnaqqas l-energija, inti tista ‘tneħħi l-valv fuq il-pajp.

Wieħed mill-xkupilji, li hija disponibbli fil-kitt, tajbin għal twapet u bla xkiel għall-art. Madankollu, ix-xerrejja jilmentaw li ftit lanżit sabiex jiġbru l-xagħar u suf, għandhom jaħdmu iebes. It-tieni xkupilji справляется ма ‘responsabbiltajiet tagħha, tista’ tgħin lill-vacuum wara l-шкаф еврей friġġ.

għażliet

Пылесос Samsung SC4520, reviżjonijiet minnhom huma murija hawn taħt, għandha tagħmir Modesta. Madankollu, għandu jiġi mistenni, minħabba l-prezz baxx tal-mezz. X’inhu l-manifattur jqiegħed fil-kaxxa, apparti мельница-пылесос?

кромка:

• Фильтры: премотор, мутур, выход.
• Istruzzjonijiet.
• Пайп.
• Коллеттур тат-траб (тал-пластик, кису континент).
• Żewġ xkupilji:-tapit u artijiet prinċipali, addizzjonali ġbir tat-trab fil-postijiet inaċċessibbli.
• Il-pajp, li hija mfassla għall-assorbiment.

servizz

Пылесос Samsung SC4520, il-prezz tagħha tvarja fil-medda ta $ 100-110, huwa sempliċi biżżejjed, meta niġu għall-manteniment. Sabiex biex taħsel il-partijiet, huwa meħtieġ li разбирать-mezz. Jagħmluha faċli biżżejjed. Il kollettur tat-trab huwa mfassal bil-pinna. Barra minn hekk, għandu jiġi osservat li meta tneħħi осколки ma jaqax fuq naħat kollha — hu протаранил tul il-ħitan. Żewġ filtri jistgħu jinstabu taħt il-kontenitur: premotor u mutur. Il-produzzjoni hija l-istess fil-ġenb ta ‘wara ta’ kompartiment. aktar nodfa żarmar Samsung SC4520 inkarnazzjoni fil-akbar (sa mutur) начертите ftit aktar tard.

barmil trab jistgħu faċilment jiġu maħsula, jekk ikun maħmuġ ħafna. L-istess isir bl-filtru premotor. Oħrajn ma jistgħu jinħaslu. Iżda quddiem il-back-loading fil-пылесос huwa meħtieġ għall-partijiet kollha xott.

Diffikultajiet fl сервисный аппарат tinsab fil-fatt li l-borża hija mfassla biss 1,3 литра, u għalhekk se jkollhom jiġu mnaddfa wara kull tindif. Jekk dan ma prodelyvat spiss, l-apparat se twettaq il-funzjonijiet tagħha ħażin. Xkupiljar wkoll meħtieġ u xkupilji.

tindif kwalità

Kull filtru fil-пылесос l-Samsung SC4520 għandu rwol kbir fit-tħaddim tal-mezz. Dawn jiffunzjonaw perfettament: responsabbiltà diretta, skond il-sidien tal-unità, tagħmir jaħdem tajjeb.

Minħabba l-qawwija qawwa ta ‘помощь для пылесоса jiġbed l-żibel. Il-konsumaturi huma spiss jiffaċċjaw l-fatt li l-pinzell «stick» għall-tapit, u huwa diffiċli li jiċċaqalqu. Huwa aħjar li tixtri apparat addizzjonali ma nap tajba, minħabba li l-«nattiva» xi kultant ma jistgħux ilaħħqu mat-tneħħija ta ‘xagħar u tapit suf, speċjalment tapit.

Disinn u пылесос

Disinn hija l-qawwa ħafna мельница-пылесос ta ‘dan il-mudel. Il-mezz biss jiżen 4,3 кг. Il-kaxxa huwa magħmul minn plastik, li b’xi mod huwa ta ‘vantaġġ, peress li ma jidhirx marki tas-swaba. Fuq il-panel tista ‘tara l-kisi iswed, li щеголяет l-isem tal-manifattur u l-qawwa massima disponibbli. Il-buttuna l-energija huwa faċli li ssib fil-junction mal-ħajt ta ‘wara. Fiċ-ċentru huwa buttuna panew iswed kontrina-korda. Hemm manku fuq kontenitur tal-plastik, iżda għall tagħha li twettaq пылесос Samsung SC4520 (reviżjonijiet tal-mezz — il-prova diretta) ma jistgħux.

L-apparat huwa mgħammar bi tliet roti. Grazzi lilhom, l-unità għandha manuvrabbiltà tajba u, ġġudikati mill-reviżjonijiet, rari taqa min-naħa tagħha fil-moviment. Wieħed iżomm f’moħħu li r-roti huma magħmula minn plastik, mhux tal-gomma.

Il-punti dgħajfa tal-пылесос jistgħu jkunu msejħa pajp u tubu. L-aħħar huwa disinn ta ‘żewġ Tubi żgħar mdaħħla xulxin. Jekk nitkellmu dwar il-verżjonijiet teleskopiku li huma installati fuq l-mudelli kollha li jiswew aktar, f’dan il-każ, huwa difett kbir. Taħt pajp tagħha konsumatur tkabbir ma jibqax jaġġustaw. Pajp huwa wisq artab, ħafna drabi liwjiet, fejn fluss ta ‘arja blokki.

unità Aħżen jistax jiġi mmuntat u żarmat. żewġ kuluri huma rappreżentati fil-ħwienet: пылесос Samsung SC4520 abjad u blue.

Karatteristiċi

Għalkemm Il-Vacuum Cleaner Jaqdi dmirijietu fil-livell sekondarju, ma inkludietx abbundanza ta ‘xkupilji, u mhumiex kapaċi għal «niftaħar» funzjonali-justa-wiali-wiari-wiari-wiaraliTJAliTJALiTJI-waMaLiTJALiTJ Compact u ħfief, bil-kollettur tat-trab u ġbid kapaċità konvenjenti, bil-korda twil. Il-mezz medja jikkonsma madwar 1600 Вт, l-istorbju huwa 82 дБ.

Киф разобрать л-аппарат?

Jekk għandek bżonn biex разобрать-единицу, tħares мельницу-manwal:-manifattur deskritta fid-dettall fil-manwal kif jagħmlu dan. Madankollu, jekk ma jkunx hemm opportunità li teżamina l-informazzjoni, imbagħad tagħti attenzjoni lill algoritmu ta ‘azzjonijiet tal-proċess kollu, kif spjegat hawn taħt.

Pass pass gwida:

1. Iġbed il-borża tat-trab.
2. Neħħi l-viti minn quddiem tal-każ.
3. Fuq il-pannell ta ‘wara tal-пылесос taħt il-film jista’ jinstab Bolt moħbija, għandu wkoll titneħħa.
4. Нечи л-гхату.
5. Терминалы Сконнетья. Neħħi l-panew ta ‘fuq. Taħt se jkun l-magna.

U allura aħna għandhom jaġixxu, li jibdew mill-iskop li għalih, fil-fatt, Samsung SC4520 vakwu kien miġbud.

reviżjonijiet

Хозяйки jissuġerixxi strument b’saħħtu ta ‘poter. Ħafna jaqblu li l-tapit huwa litteralment «mwaħħla» biex il-brush. Dan żgur huwa plus. Il-kamra tat-trab huwa kompressat, b’tali mod li ma joqgħod fuq il-ħitan. Minħabba дан it-teknoloġija aktar faċli biex jitnaddfu radam mill-kontenitur. Biex taħsel il-kamera u l-kompartimenti oħra se jkunu biżżejjed biex jużaw ilma ġieri, l-ebda għodda speċjali mhumiex meħtieġa.

Xerrejja jgħidu jibnu eċċellenti, dehra sabiħa, makkinarju daqs kompatti. Skond xi wħud, il-pajp ftit kajman li jikkawżaw inkonvenjenza minuri. Iżda int tista ‘tikseb użati.

Konsumaturi jgħidu li Пылесос Samsung SC4520 huwa ħafna storbjużi, iżda oħrajn li xtraw dan l-apparat, għall-kuntrju, li jitkellmu dwar il-livell standard ta ‘oss. «Huwa mhux громче minn kwalunkwe teknika ta ‘din il-klassi», — inti tista’ spiss isibu fuq forums bħal рассвет dikjarazzjonijiet. L-iżvantaġġi ta ‘nuqqas ta’ xerrejja jikklassifikaw l-regolatur enerġija. Iżda int tista ‘tikkontrolla l-fluss ta’ enerġija minn toqba speċjali fil-manku. Jidher qisu valv normali, li huwa diġà installat fuq il-пылесосы tal-mudelli qodma.
