Как заменить дисплей на Samsung Galaxy S5? 📱 — пошаговая инструкция с фото

1. отвертка Набор инструментов BAKU BK-7289 (BK-7289-A) (4 предмета)
253 р.
2. лопатка лопатка диэлектрическая пластиковая
26 р.
3. пинцет пинцет прямой BAKU BK-11 антистатический
106 р.
4. присоска захват-присоска (манипулятор) вакуумный для установки компонентов Pro’sKit MS-121 (3 насадки)
708 р.

Как заменить дисплей на Samsung Galaxy S5

При замене дисплейного модуля следует соблюдать осторожность, поскольку миниатюрные детали и тонкие шлейфы могут легко повредиться от неаккуратного обращения.

Содержание:

Шаг 1	Шаг 9	Шаг 17
Шаг 2	Шаг 10	Шаг 18
Шаг 3	Шаг 11	Шаг 19
Шаг 4	Шаг 12	Шаг 20
Шаг 5	Шаг 13	Шаг 21
Шаг 6	Шаг 14	Шаг 22
Шаг 7	Шаг 15
Шаг 8	Шаг 16

Шаг 1

Для замены дисплея на Samsung Galaxy S5 вам понадобится:

дисплей
отвертка
лопатка
пинцет
присоска
медиатор

Шаг 3

Вытащите SD-карту.

Шаг 4

Вытащите СИМку.

Шаг 5

Шаг 6

Шаг 7

Шаг 8

В последующих шагах вам предстоит воспользоваться медиатором, чтобы удалить клей между дисплеем и корпусом телефона.

Просуньте под дисплей медиатор с правого нижнего угла Samsung Galaxy S5

Шаг 10

Шаг 11

Пройдитесь теперь вдоль верхней части дисплея, не засовывая медиатор слишком глубоко, т.

Шаг 12

Поверните медиатор за левый верхний угол.

P.S. Если чувствуете, что клей поддается все хуже и хуже – не ленитесь и прогрейте еще раз дисплей.

Шаг 13

Шаг 14

Шаг 15

Прогрейте нижнюю часть дисплея, там, где кнопка home.

Шаг 16

Самым кончиком медиатора пройдитесь вдоль нижней части дисплея, под кнопкой home.

Будьте аккуратны, там находятся шлейфы, не порвите их.

Шаг 17

Крутаните медиатор, чтобы приподнять дисплей.

Шаг 18

С помощью медиатора отцепите шлейфы сенсорных кнопок. Они очень хрупкие, не поломайте их!

Шаг 19

Начните медленно откидывать дисплей. Но не снимайте его сразу же, т.к. он всё еще крепится к материнке.

Шаг 20

Отщелкните все шлейфы дисплея от материнской платы Samsung Galaxy S5, а затем демонтируйте окончательно старый дисплей.

Замена дисплея на Samsung Galaxy S5 завершена.

Для замены дисплея на Samsung Galaxy S5 вам понадобится:

дисплей
отвертка
лопатка
пинцет
присоска
медиатор

Шаг 21

Так же вам может пригодиться:

Аккумулятор;

Задняя крышка;

Шлейф.

Шаг 22

Так же вас могут заинтересовать эти товары:

Внешний аккумулятор;

Беспроводные наушники;

Портативная колонка.

Итак, подведем итоги:

Чтобы заменить дисплей на Samsung Galaxy S5, нужно выполнить следующие действия:

Снять заднюю крышку, извлечь аккумулятор, SD-карту и СИМку.

Вытащить пластиковую заглушку и отстегнуть шлейф кнопки home.
Прогреть корпус, отсоединить дисплей при помощи медиатора.
Отцепить шлейфы сенсорных кнопок и материнской платы.
Снять дисплейный модуль.

1. отвертка Набор инструментов BAKU BK-7289 (BK-7289-A) (4 предмета)
253 р.
2. лопатка лопатка диэлектрическая пластиковая
26 р.
3. пинцет пинцет прямой BAKU BK-11 антистатический
106 р.
4. присоска захват-присоска (манипулятор) вакуумный для установки компонентов Pro’sKit MS-121 (3 насадки)
708 р.

Ремонт кнопки включения Samsung S5

Ремонт кнопки включения Samsung S5 g900f

Очень часто пользователи гаджетов сталкиваются с неудобствами, как устройство больше нельзя включить. Эта проблема обычно происходит из-за с проблемы шлейфа кнопки включения. Хотя эта проблема очень непрактична, совсем не обязательно, что вам нужно сразу бежать, чтобы купить другой смартфон. Здесь написаны варианты ремонт кнопки включения samsung S5 g900f объясняются основные причины сбоя выключателя питания и способы его ремонта дома.

Выключатель питания на телефоне не работает: причины ошибки

Прежде чем начать независимую реанимацию устройства, нужно установить причину сбоя выключателя питания. Одной из наиболее распространенных причин является то, что гаджет залит водой или другими жидкостями. Если залит жидкостью, должны немедленно разобрать и высушить. Тем не менее, необходимо сушить под давлением холодного воздуха только во избежание ожога контактов.
Другой вероятной проблемой, наиболее распространена на китайских и бюджетных гаджетах, является сбой ОС. Возможно, произошел ряд критических ошибок, и важные системные файлы были повреждены при неправильном выключении смартфона или при добавлении вирусного программного обеспечения. По этой причине аппарат вообще отказывается грузить ОС, помогает только перепрошивка гаджета.
Последняя из причин в нашем списке — это физическое повреждение выключателя питания или если сама мембрана кнопки стерлась от длительной эксплуатации. Ремонт шлейфа с кнопкой включения samsung S5 g900f представляет восстановление шлейфа (если шлейф порван, перепайка дорожек шлейфа — актуально для новых моделей если данных шлейфов еще нет в общей продаж. Возможна замена внутренней мембраны, если она стерлась). Эти неисправности не получится самостоятельно исправить без специальных знаний.

Не работает кнопка или шлейф кнопки включения на телефоне Samsung, необходимо убедиться, что устройство находится не в спящем или сберегательном фоновом режиме

Если описанные выше способы ремонта кнопки включения не помогли или не подходят, а основной причиной является механическое повреждение, есть пару способов вкл/выкл гаджет без выключателя питания. Когда он в состоянии спящего или фонового режима, решением этого вопроса следующее:

Почти все смартфоны, нет разницы на какой версии Android они находятся, в автомате активируются из режима ожидания и могут уже управляться при использовании датчика или если вы вставите зарядный кабель в гнездо зарядки, в таком случае должен произойти автоматический запуск устройства. Тем не менее, этот метод не следует использовать слишком часто или не по назначению, частое вкл/выкл гаджета от зарядного устройства повлияет на срок службы батареи.
Другой способ разбудить телефон без участия самой кнопки — это вызов. При возникновении входящего звонка каждое устройство зачастую выходит из фонового режима и этот способ безопасно для батареи, чем предыдущий. Единственным недостатком является то, что другой телефон не всегда может быть под рукой, чтобы позвонить.
Третий способ распространяется для всех моделей. Если гаджет принадлежит бренду Samsung или LG, можете активировать из состояния сна, дважды щелкнув по экрану. Эта процедура может выполнена на смартфонах других производителей, если в них есть такая функция.

Кнопка включения в приложение, регулировки громкости

Если все же вышеперечисленные методы не сработали, можете применить в использовании приложение «Кнопка включения кнопки громкости», благодаря этому плагину можно переназначить переключатель вкл/выкл на кнопки, чтобы уменьшить / увеличить громкость.

Следует заранее отметить, установка этого плагина без пусковой кнопки смартфона не удастся, если ваш телефон полностью выключен.

Процедура выглядит следующим образом:

ПЕРВОЕ

Загружаем устанавливаем запускаем

Нажмите на иконку шестеренки возле «активировать/диактивировать громкость» и пометьте строку «Boot» на отображаемом экране маркером. Это действие помогает активировать экран кнопкой громкости после перезапуска устройства.

Перезапустите гаджет (не отключайте полностью) обязательно проверите ее на функциональность. Все хорошо и экран активирован, можете использовать его для полной активации и дезактивации устройства. Недостатком является, также настройка уровень звука при нажатии.

ВТОРОЕ

Переподключение шлейфов

Если выключатель питания на Samsung неисправен, ремонт кнопки включения samsung может быть выполнен самостоятельно без специальной подготовки. Все, что нужно, это инструмент для работы. Понадобятся: отвертка Pentolabe и spudger, а также инструкция о том, как разобрать телефон.

Если выключатель питания сломался, ремонт шлейфа с кнопкой включения samsung S5 g900f также, который обеспечивает функцию вкл/выкл при нажатии. Причинами выхода из строя отключения годжета могут быть сильные щелчки, банальные капли и влага на кабеле. Ремонт шлейфа с кнопкой включения samsung на новый, необходимо разобрать телефон и подключить новый кабель.

Инструкция по замене

Должны снять заднюю панель, для этого 2 нижних винта нужно ослабить звездочкой отвертки (Pentolabe).

Далее необходимо извлечь лоток для SIM-карты с помощью специального инструмента или простого скребка.

Очень тщательно отделяем заднюю стенку после того, как вам нужно извлечь аккумулятор, открутив 2 винта, которые крепят аккумулятор к материнской плате.
Затем отсоедините зарядный кабель, ослабьте 2 винта и отложите их в сторону. Разъем для зарядного кабеля снабжен пластиковым шпателем.
Соединение антенны должно быть снято шпателем, снято с металлического держателя и отложено.
Обратите внимание! что аккумулятор крепится к корпусу с помощью двухсторонней клейкой ленты. Если аккумулятор трудно из
влечь, используйте шпатель.
Затем открутите и удалите 4 винта, которыми антенна WLAN крепится к материнской плате.
Теперь нужно снять петлю камеры, также вынуть пластиковый шпатель, снять.

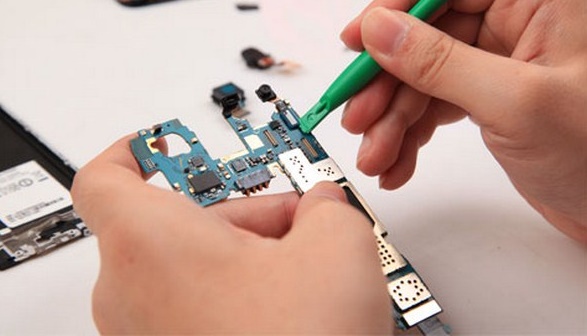

Самая сложная часть — это материнская плата. Чтобы извлечь ее, необходимо отделить петли кнопок регулировки громкости, дисплея, фронтальной камеры, сенсорного экрана и кабеля наушников.
После ослабили винт и вытащили материнскую плату. Это должно быть удалено очень осторожно, не теряя основание.
Отделяем фронтальную камеру, отключения телефона и динамик от петли выключателя питания.
Итак, Samsung разбирается, затем заменяем старую на новую и собираем все в обратном порядке.

Ремонт Samsung Galaxy Note 3 : цены на замену стекла, дисплея, разъема, аккумулятора, не включается и не заряжается

Ремонт Samsung Galaxy Note 3

Проводим ремонтные работы от самых простых, до работ длящихся несколько дней, это работы по восстановлению телефона полностью. Для ремонта Samsung GALAXY Note 3 используются только оригинальные запчасти, которые уже хранятся на складе.

Samsung Galaxy Note 3 замена стекла

Несмотря на кажущуюся простоту, снятие и установка нового стекла на Samsung Galaxy Note 3 требует специальных навыков. В данной операции необходимо аккуратно, пользуясь специальными инструментами, отсоединить старое стекло от девайса, после чего приклеить новое. Любая ошибка может привести к повреждению сенсора или экрана, поэтому стоит быть максимально сосредоточенным и аккуратным.

Samsung Galaxy Note 3 не включается или зависает при заставке

У этой проблемы имеется две причины возникновения: неисправность прошивки или повреждение внутренней памяти смартфона. В первом случае потребуется зайти в recovery, подключить смартфон к компьютеру (на котором заранее должны быть установлены соответствующие драйвера) и попробовать «прошить» устройство. Если же на Samsung Galaxy Note 3 не работает внутренняя память — необходима её перепайка или установка новой материнской платы.

Samsung Galaxy Note 3 замена экрана (дисплея)

При повреждении или отказе экрана работать понадобится полностью разобрать Samsung Galaxy Note 3, аккуратно открепить шлейф сломанного модуля, подсоединить новый дисплей, после чего всё собрать в обратном порядке, не навредив при этом другим важным компонентам девайса. Отремонтировать сломанный экран невозможно, поэтому остаётся лишь полностью его заменить.

Samsung Galaxy Note 3 отключается сам по себе

Для начала потребуется определиться с причинами самопроизвольных отключений Samsung Galaxy Note 3. Это может возникать из-за проблем с аккумулятором, системной платой или даже ошибок в программном обеспечении. При неисправностях батареи или материнской платы придётся установить новый модуль взамен вышедшему из строя. Если ошибки возникают именно в программном обеспечении, стоит попробовать сбросить настройки до заводских или «прошить» устройство.

Samsung Galaxy Note 3 замена корпуса

Чтобы заменить корпус Samsung Galaxy Note 3, инженеру потребуется практически полностью разобрать смартфон, извлечь все детали из старого корпуса и установить их в новый. В процессе разборки необходимо будет снять заднюю крышку, снять батарею и открутить несколько винтов, соединяющих две части корпуса. Лишь после этого получится переставить комплектующие.

Samsung Galaxy Note 3 не заряжается, замена батареи (аккумулятора)

При деградации или поломке аккумулятора необязательно обращаться в сервисный центр за помощью, ведь поменять его можно самому. Для этого достаточно снять заднюю крышку, в чём нет ничего сложного. Самое трудное — это купить качественный аккумулятор. Желательно приобретать именно оригинальную батарейку для Galaxy Note 3, китайские аналоги нередко уступают в ёмкости и качестве.

Samsung Galaxy Note 3 замена рамки

Для произведения такого ремонта на Samsung Galaxy Note 3 нужно полностью снять корпус с девайса, лишь после этого можно будет получить непосредственный доступ к самой рамке дисплея. Инженер должен будет практически полностью разобрать телефон, установить новый модуль и собрать технику в изначальное состояние. Внимание, не стоит даже пытаться установить рамку от другой модели мобильного телефона, она не подойдёт.

Samsung Galaxy Note 3 не видит сим карту, карту памяти, сеть

Такая поломка является одной из наиболее сложных для диагностики и ремонта. Первым делом потребуется понять причину выхода функционала из строя. Если проблема возникла в программной части или драйверах , следует выполнить «прошивку» Samsung Galaxy Note 3 для её исправления. При неисправностях в каком-либо аппаратном модуле следует замена такого комплектующего.

Samsung Galaxy Note 3 не работает GPS

В случае неисправности данного компонента не стоит вслепую приступать к ремонту, сначала нужно определить причины поломки. Если проблема возникла в ПО или драйверах, тогда хватит обычной «прошивки» Samsung Galaxy Note 3. При поломке самого GPS-модуля исправление программных проблем не поможет, поэтому потребуется поменять сломанный компонент или деталь.

Samsung Galaxy Note 3 замена стекла камеры

Поцарапанное стекло на камере может стать причиной некачественных снимков фото или видео. Для его снятия потребуется открыть заднюю крышку устройства и аккуратно поддеть стекло с помощью острого предмета. При этом важно на Samsung Galaxy Note 3 не повредить саму камеру или плату около неё. В некоторых случаях может потребоваться предварительный прогрев устройства перед снятием стекла.

Samsung Galaxy Note 3 замена тачскрина

В случаях, когда на Samsung Galaxy Note 3 экран никак не реагирует на нажатия или происходят ложные срабатывания, потребуется замена сенсора. Но на экранах, сделанных по технологии Amoled, сделать это очень трудно. Кроме разборки самого устройства потребуется разобрать дисплей, а для этого его необходимо продержать в специальной жидкости (растворитель для этого не подойдёт).

Возможно вас может заинтересовать:

Ремонт Samsung Galaxy Note 5

Ремонт Samsung Galaxy grand

Ремонт Samsung Galaxy Ace Style

Ремонт Samsung Galaxy S6

Ремонт Samsung Galaxy S5 Neo

Ремонт Samsung Galaxy S6 Edge Plus

Полная сборка дисплея Ремонт Samsung Galaxy S5 — Бесплатное руководство

Уровень: Середина Время: 15 мин. Автор : Alexandre

7195 человек сделали этот ремонт успешно ! Почему не ты?

Это руководство предназначено для замены всего дисплея в сборе на Samsung Galaxy S5. На S5 ЖК-экран и сенсорный экран собраны и не могут быть заменены отдельно.

Несколько советов перед началом работы
