Как разобрать самсунг s6

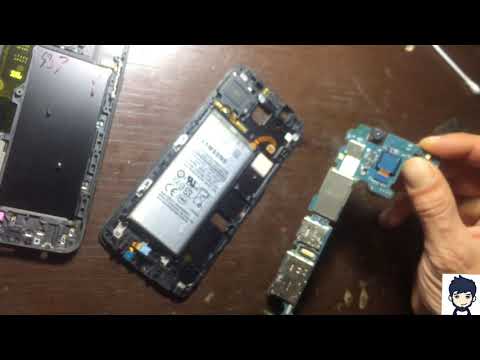

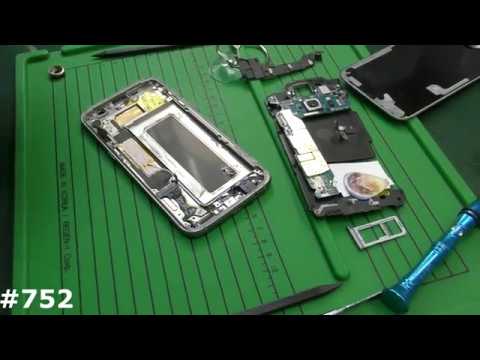

Процесс разборки Samsung Galaxy S6 на видео

После выхода очередного интересного смартфона, мастера из некоторых сервисных центров публикуют своё видео с разборкой устройства. Таким образом, они демонстрируют, как телефон выглядит изнутри, дают оценку сложности процесса, да и такой ролик можно считать пошаговой инструкцией, что будет полезна другим мастерам, которые ещё не познакомились с новинкой. В новом видео был продемонстрирован процесс разборки Samsung Galaxy S6.

По сравнению со своими предшественниками, новый флагман получил цельный корпус без съёмной крышки, что однозначно является плюсом для дизайна, но усложняет процесс разборки. Сразу отмечу, что данный ролик стоит воспринимать как ознакомительный материал, ни в коем случае не повторяйте увиденное в домашних условиях, ведь так вы можете сломать смартфон и лишиться гарантии. При возникновении проблемы обращайтесь в сервисный центр.

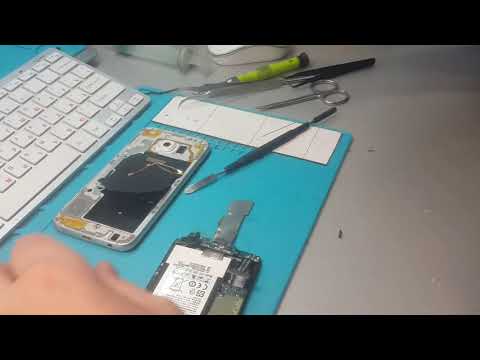

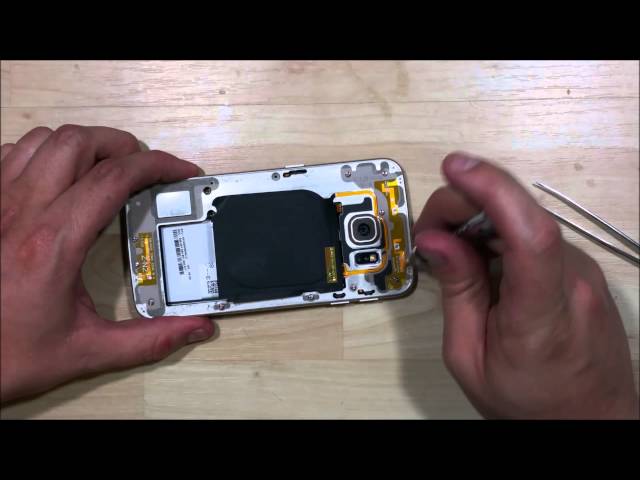

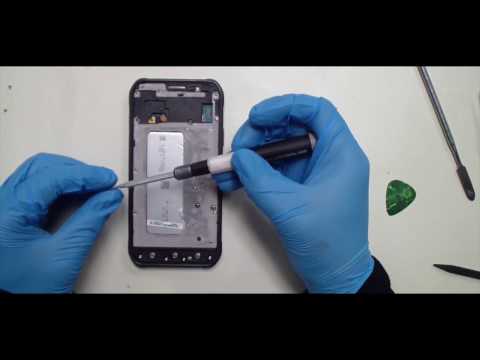

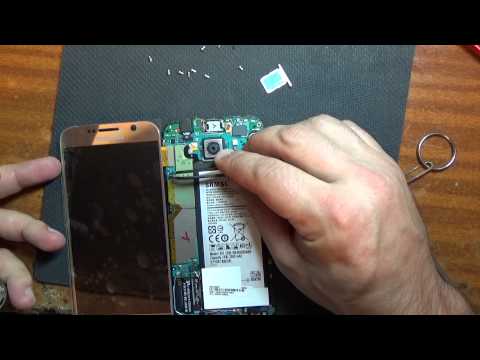

Сам процесс разборки Галакси С6 начинается с прогрева заднего стекла, для того чтобы его вместе с крышкой можно было отделить от каркаса. После этого необходимо раскрутить все винтики. Кстати, в видео демонстрируется, каким образом производится замена аккумулятора. Автор видео отмечает, что разобрать новый флагман не так уж просто и необходимо соблюдать осторожность.

Сразу оцените:

(3 гол., 5,00)

Как разобрать Samsung Galaxy S6 Edge

Samsung в новом поколении смартфонов Galaxy S6 полностью пересмотрел концепцию устройства телефона. Сделали смартфоны похожими на iPhone как снаружи, так и внутри. Поэтому особенно интересно будет узнать, как разобрать Samsung Galaxy S6 Edge, который бьется также легко как iPhone 6. В процессе разбора можно узнать как заменить заднее стекло и дисплей Samsung Galaxy S6. Samsung не был бы азиатской фирмой, если сделал смартфон без клея. Первое к чему придется готовиться — обильное количество клея в конструкции. Чтобы снять заднюю крышку Samsung Galaxy S6 Edge ее нужно прогреть по периметру, после отжать край с помощью присоски или подсунуть медиатор и пройтись вдоль всего устройства.

Задняя крышка Samsung Galaxy S6 и Samsung Galaxy S6 Edge носит чисто декоративный характер. Под ней скрываются винты, которые делают из рамы, дисплея и материнской платы единое устройство. Поэтому убираете крышку в сторону и продолжаете разбирать смартфон отверткой.

Панель дисплея и алюминиевая рама Samsung Galaxy S6 Edge скреплены с помощью 13 винтов, которые выкручиваются крестовой отверткой. Когда винты выкручены, дисплей можно подцепить лопаткой и вынуть из пазов рамы. Смартфон разложится на две половины. Алюминиевая рама — каркас прочности и антенна одновременно.

Samsung сделали в очередной раз аппарат, у которого основные элементы крепятся к модулю дисплея, а не несущей алюминиевой раме. Такой странный подход, время покажет насколько он оправдан, как влияет на живучесть Galaxy S6 Edge. Дальше следует снять материнскую плату, отключив два коаксиальных проводника антенн.

Под материнской платой скрывается коннектор аккумулятора. Чтобы заменить аккумулятор Samsung Galaxy S6 Edge, потребуется разобрать полностью смартфон и снять материнскую плату. Чудеса в решете. Аккумулятор имеет свойство устаревать в процессе эксплуатации, в то время как флагманская модель на рынке будет актуальной. Через год-два владельцы Samsung Galaxy S6 столкнуться с головной болью и высокой стоимостью типового ремонта.

Samsung сделали свой вариант Touch ID, который в отличие от iPhone поддается замене, хороший знак.

Изогнутое стекло Samsung Galaxy S6 Edge отделяется от дисплея посредством нагрева. После падения заменить стекло Samsung Galaxy S6 Edge изогнутного дисплея будет реально, в случае если последний не повредится.

Разобрать Samsung Galaxy S6 Edge

Подробная фото-инструкция: как Разобрать Samsung Galaxy S6 Edge + обзор и полные характеристики смартфона Samsung Galaxy S6 Edge.

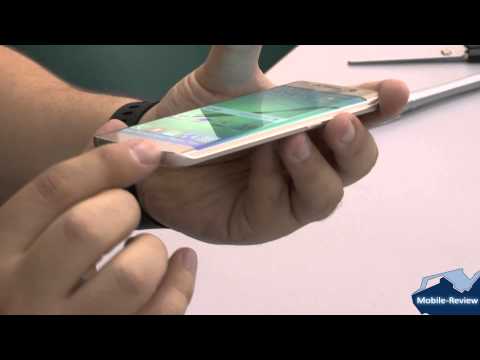

Флагман компании Samsung, с изогнутым экраном по обеим сторонам.

На нижнем торце телефона находятся динамик, микрофон, гнездо для наушников и порт USB 2. 0.

На верхнем торце телефона находятся второй микрофон, ИК-передатчик и лоток SIM карты.

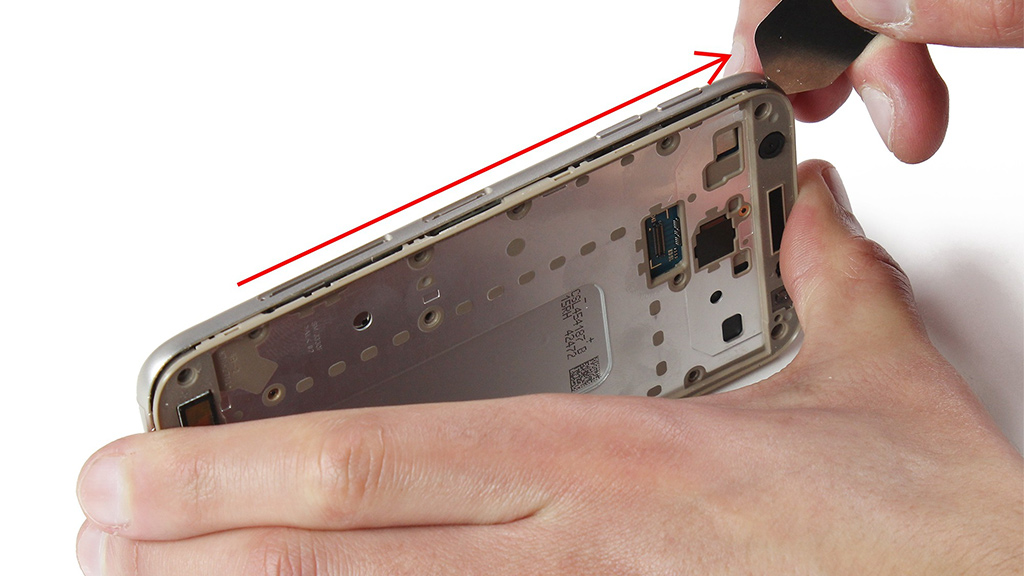

Итак, для снятия задней крышки нам понадобится медиатор и присоска. Времена, когда заднюю крышку можно было снять, просто сдвинув, уже прошли.

Задняя крышка прилегает к корпусу очень плотно и снять ее не так уж и просто но возможно.

После того как вы отделите заднюю крышку от корпуса телефона, очистите все от клея.

Интересно, что аккумуляторная батарея находится не в корпусе телефона, а на передней части вместе с модулем дисплея. На средней части корпуса телефона нету вообще никаких компонентов.

Давайте разделим две половинки нашего телефона, используя отвертку.

После того, как открутите все винты, возьмите пластиковую лопатку и разделите корпус на две части.

Как видно из фото ниже, вытянуть аккумуляторную батарею мы все еще не можем, для этого нам придется снять материнскую плату.

По словам Samsung, антенны приварены ультразвуковой сваркой, для экономии пространства.

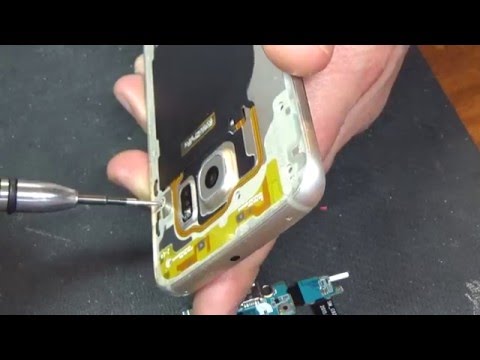

Кнопка питания также припаяна к корпусу ультразвуковой сваркой и снять нам ее не получится.

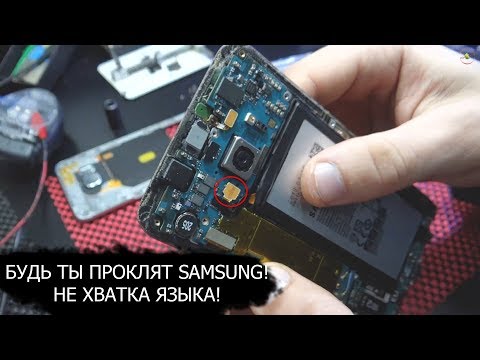

Итак, на данном этапе мы можем снять материнскую плату, предварительно отключив два коаксильных кабеля.

Теперь можно снять с материнской платы основную камеру.

Вот так выглядят основная задняя и передняя камеры. На основной камере есть чип двойного осевого гироскопа для оптической стабилизации изображения (в желтом квадрате) и чип последовательной флеш-памяти (в красном квадрате).

Наконец то мы можем снять аккумуляторную батарею, которая крепится полоской клея.

Снимаем с корпуса плату с портом USB 2.0. Почему Samsung решил поставить 2.0, а не 3.0 для нас большая загадка. Возможно для экономии пространства но потерять 90% производительности из-за этого, это абсурд. Привет из 2000 года)))

Самой большой проблемой в Samsung Galaxy S6 Edge является замена дисплея, так как при его снятии есть большая вероятность его повреждения. Но если вы все же хотите его снять, можете рискнуть, а вдруг получится. По словам Samsung изогнутое стекло создается с помощью процесса, который называется 3D термоформовка, процесс нагревания и формирования изогнутого стекла, что удорожает его изготовление аж в восемь раз. Посудите сами, обычное стекло стоит порядка 3$, а изогнутое стекло около 25$.

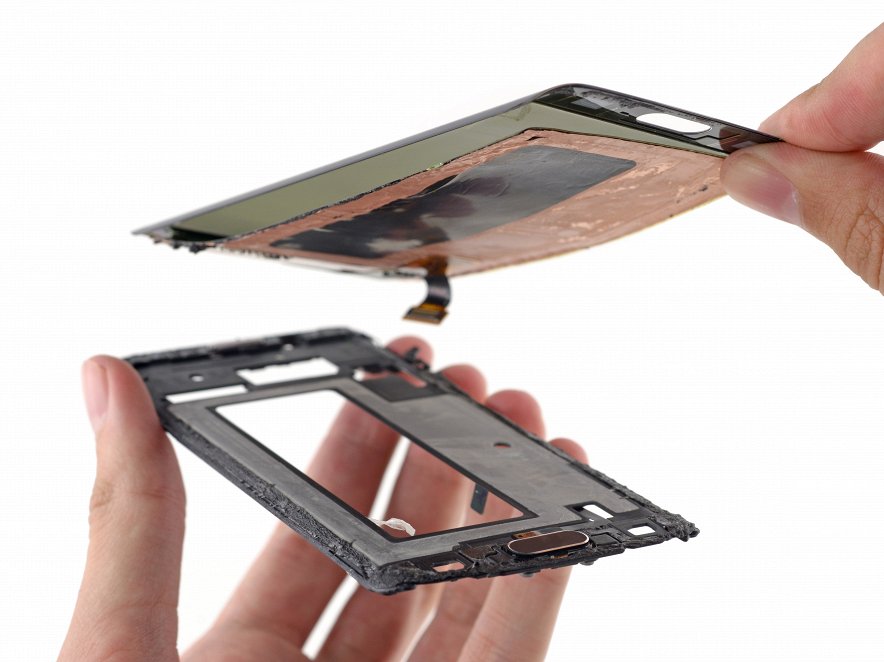

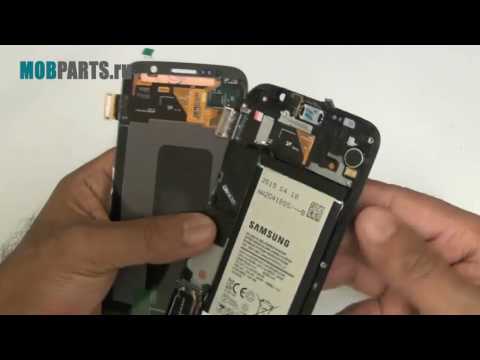

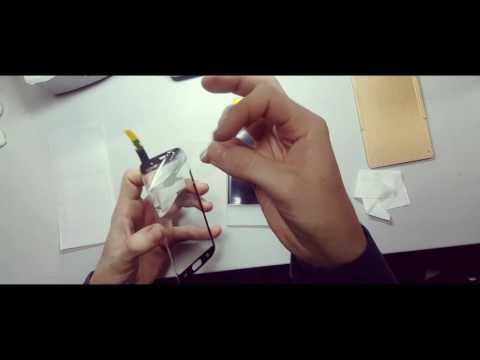

Снимаем стекло и… видим необычный изогнутый AMOLED дисплей. Кстати именно из-за этого дисплея некоторые пользователи видят под защитным стеклом пузыри, пупыришки, полосы и другие непонятные образования))). Samsung признал, что это недоработка и телефоны с таким дефектом подлежат замене.

Все же мы рекомендуем менять все в сборе модулем (стекло, дисплей, рамка), так как собрать все качественно у вас скорее всего не получится.

Последний компонент, который можно снять с рамки дисплея, это кнопка Home вместе с сенсорным датчиком отпечатков пальцев.

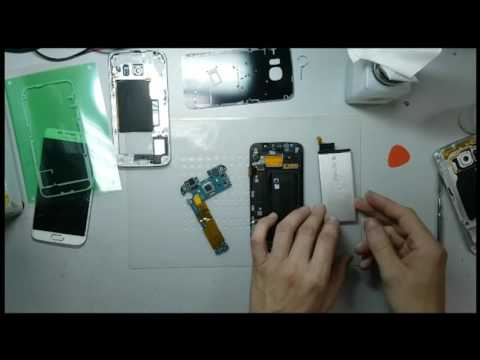

Вот и разобрали мы Samsung Galaxy S6 Edge. Ниже на фото все компоненты, которые нам удалось снять.

разобрать Samsung Galaxy S6 Edge

Разборка Samsung Galaxy S6 Edge является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах!

Подробные характеристики Samsung Galaxy S6 Edge

Тип: смартфон
Версия ОС: Android 5.1
Тип корпуса: классический
Материал корпуса: алюминий и стекло
Управление: механические/сенсорные кнопки
Тип SIM-карты: nano SIM
Количество SIM-карт: 1
Поддержка бесконтактных платежей: есть
Вес: 132 г
Размеры (ШxВxТ): 70.1×142.1×7 мм

Тип экрана: цветной AMOLED, 16.78 млн цветов, сенсорный
Тип сенсорного экрана: мультитач, емкостный
Диагональ: 5.1 дюйм.
Изогнутый экран: есть
Размер изображения: 2560×1440
Число пикселей на дюйм (PPI): 576
Автоматический поворот экрана: есть
Устойчивое к царапинам стекло: есть

Фотокамера: 16 млн пикс., светодиодная вспышка
Функции камеры: автофокус, оптическая стабилизация
Распознавание: лиц
Запись видеороликов: есть
Макс. разрешение видео: 3840×2160
Макс. частота кадров видео: 30 кадров/с
Geo Tagging: есть
Фронтальная камера: есть, 5 млн пикс.
Аудио: MP3, AAC, WMA
Разъем для наушников: 3.5 мм

Стандарт: GSM 900/1800/1900, 3G, 4G LTE, LTE-A Cat. 6, VoLTE
Интерфейсы: Wi-Fi 802.11ac, Wi-Fi Direct, Bluetooth 4.1, IRDA, USB, ANT+, NFC
Спутниковая навигация: GPS/ГЛОНАСС/BeiDou
Cистема A-GPS: есть

Память и процессор

Процессор: Samsung Exynos 7420
Количество ядер процессора: 8
Видеопроцессор: Mali-T760 MP8
Объем встроенной памяти: 64 Гб
Объем оперативной памяти: 3 Гб

Тип аккумулятора: Li-Ion
Емкость аккумулятора: 2600 мА⋅ч
Аккумулятор: несъемный
Тип разъема для зарядки: micro-USB
Функция беспроводной зарядки: есть

Управление: голосовой набор, голосовое управление
Режим полета: есть
Профиль A2DP: есть
Датчики: освещенности, приближения, гироскоп, компас, барометр, считывание отпечатка пальца
Фонарик: есть
USB-host: есть
Использование в качестве USB-накопителя: есть

Мы снова убедились, что разобрать Galaxy S6 гораздо сложнее

Galaxy S6 снова прошел жуткое испытание. Нет, это не краш-тест, а проверка на ремонтопригодность, то есть смартфон аккуратно разобрали подетально. На этот раз флагман попал в руки iFixit и сейчас вы уже в подробностях увидите весь процесс не только на фото, но и в видео. Ну, и вы сможете уже увидеть более детально, что находится под корпусом этого не самого дешевого смартфона. Сразу замечу, что комплектующие крайне плотно установлены.

Накануне мы уже обсуждали, как трудно разобрать Galaxy S6. В Samsung действительно проделали сложную работу, чтобы создать очень тонкий, легкий и стильный флагманский смартфон. Увы, компромисс был необходим – металлический корпус предполагает наличие несъемной батареи. Да, корейцы, наконец, отказались от поликарбоната. Только теперь большинство деталей не крепятся болтами, а надежно припаиваются. Простому пользователю это ничего не говорит, а вот в сервисе могут столкнуться с проблемой ремонта устройства.

Несколько дней назад мы уже обсуждали возможность замены аккумулятора, но вчера и сегодня убеждаемся, что это будет очень непросто. Стеклянная задняя панель может легко пострадать при разборке. Потому вскрытие корпуса стоит делать только в самой крайней необходимости – если ваш экран показал мертвые пиксели, либо камера вдруг перестала работать, либо уже нужно будет со временем заменить аккумулятор, так как у него не такой большой ресурс. Все это будет делать только мастер, ведь в домашних условиях вы гарантированно сломаете дорогую «игрушку».

Внутреннее пространство Galaxy S6 идеально рассчитано, чтобы флагман получил самые лучшие характеристики, сохраняя при этом тонкий профиль, насколько это возможно. Но при этом компактное размещение компонентов становится головной болью человека, который будет заниматься ремонтом. В общем, никому некомпетентному я не советую пытаться заглянуть внутрь. Чтобы увидеть и убедиться, что этот процесс очень сложный, предлагаю видео, на котором в подробностях показали все нюансы.

Ремонт Samsung Galaxy S6 по низким ценам

Анастасия

Спасибо большое сервисному центру. Удобный график работы. Можно записаться через социальные сети. Дают гарантию,что самое главное при ремонте телефона. Сломался телефон мастер приехал в назначенное время и место. Оценил поломку и предпринял все меры по устранению причины поломки. Мастер вежливый и видно грамотный. Время его работы заняло не больше 20 минут.

Ирек

Обратился сегодня с банальной проблемой для спеца, коим я не являюсь) Реакция на обращение моментальная, так сказать «бросив все». Получил обратно свой смартфон исправным буквально через 5 минут. Мастер одним словом! Спасибо. Рекомендую, зачёт!

Евгения

Добрый день! Рекомендую сервис на Маяковской. Профессиональные, отзывчивые и неравнодушные сотрудники, готовые прийти на помощь «блондинке со смартфоном». Настроили, актуализировали и подробно объяснили что к чему, за что заслуживают большого человеческого спасибо!

Александр

Приятный сервис, вежливые сотрудники работают качественно и оперативно. Нареканий нет, всё классно.

Артем

После падения телефон начал постоянно выключаться,пришел в данный сервис,специалист оперативно нашел проблему,быстро и качественно все сделал,за что ему огромная благодарность.причем даже денег не взял.пол года назад я менял корпус и аккумулятор в этом же сервисе, тогда тоже скидку большую сделали)))в общем сервис рекомендую,лучше специалистов в городе у нас не найти!!!

Алиса

Хочу выразить благодарность сотруднику Тимофею за качественную и быструю работу.Хороших вам клиентов!

Тимур

Добрый день! Спасибо большое за быструю и качественную работу по замене дисплея на iphone и защитное стекло в подарок, очень приятно, теперь мой телефон как новенький.

Игорь

Большое спасибо Ростиславу за быстро выполненную работу, за честность и качество. Не ожидали, что так быстро все сделают и даже денег не возьмут.

Светлана

всего за несколько минут снова ожил в мой телефончик!!!! спасибо,молодой человек!Вы очень внимателен и толковый в своем деле!!! рекомендую в ТЦ Арена!!!!

Лариса

Сервис действительно хорош, помощь своевременная, хорошее обслуживание, всё объяснил и рассказал, маленький минус что не укладываются в заявленные 90 минут, но всё равно сделали всё на высшем уровне. Естественно буду обращаться ещё раз и всем так же советую. Цены оправдывают себя и усилия сотрудников. Всё вполне народно и доступно.

Алексей

Доброго всем дня! Еще зимой обратилась в этот сервис с серьезной проблемой своего тогда еще нового Xiaomi Redmi-8 (полгода со дня покупки) В моем мобильном глючил экран, причем так, что некоторые операции совершались сами по себе и не поддавались контролю.

Были даже случаи, когда, зайдя в приложение Сбербанк Онлайн, автоматически мог осуществиться перевод. Набор любого текста в СМС стал не возможен: получалась какая-то АБРАКАДАБРА… Короче, телефон стал создавать мне проблемы во всем. И я вынуждена была обратиться к специалистам. Адрес нашла в интернете. Из детального разговора с мастером, я сразу поняла, что мне здесь не будут ничего навязывать, поэтому доверилась ему. Мне было предложено несколько вариантов решения проблемы с подробным описанием расходов (цены были те же, что и на сайте). Я выбрала замену экрана… И не пожалела! На следующий же день, когда все было сделано. мои проблемы сошли на НЕТ, как будто их не было… RESPECT и УВАЖЕНИЕ !!! Рекомендую!

Максим

К счастью редко пользуюсь услугами ремонта смартфонов, но….все бывает в первый раз. И очень важен первый положительный опыт в этом деле. Первый раз пришел с тем что не заряжался телефон от зарядки. За 2 минуты !!! мастер почистил разъем на телефоне и не взял за это ни копейки. Шок . На радиорынке сказали бы наверное что ты парень попал — там полно работы с заменой полтелефона. Поэтому выбор центра во второй раз ( утопил айфон в бассейне ) был очевиден, хотя ехать на машине из Одинцово в центр Москвы ещё то удовольствие. И снова всё супер. И дело не только в стоимости старенького уже айфона, а в том что я очень не люблю процесс переноса данных на новый. В общем быстро, качественно и за разумные деньги. И огромная благодарность Коноваловой Лидии за то , что постоянно держала меня в курсе этапов ремонта. Так приятно когда такие симпатичные люди помогают решить твои временные жизненные неприятности. С телефоном пока всё нормально. Надеюсь что надолго. Спасибо, ребята.

Андрей

Добрый день! В который раз обратился в Ваш сервисный центр и остался в очередной раз доволен. Детали всегда в наличии, ремонт занимает минимум времени, не успеешь кофе до пить как уже все будет готово. Отличные мастера, благодарю! Всем советую!

Лали

Грамотный и вежливый персонал, качественный ремонт! Лучшая точка в городе, всем рекомендую!

Николай Юрьевич Полянский

Очень приятный коллектив, цены не кусаются) Мастера своего дела! Советую всем сервис

Екатерина Романова

Очень рада что попала именно к ним

Лилия

Очень вежливый персонал, все быстро и оперативно, оказанными услугами осталась довольна

Кира

Сильно разбила телефон, перед походом в салон проконсультировалась по телефону о ценах и времени работы, очень понравилось общение в чате, вежливость и быстрый ответ на любые вопросы. Сам ремонт занял меньше обещанного времени. На сайте и в салоне написано, что в подарок бесплатное защитное стекло, к сожалению, стекло мне не поставили, потому что его не было в наличии, но сделали бонусом чистку телефона. Больше всего меня удивили бумаги, которые я подписывала, в предыдущем салоне, в котором я ремонтировала уже другой телефон, не было никаких гарантий и договоров, мне очень понравилась ответственность работы салона! Цены средние, но качество работы замечательное! Я смело могу рекомендовать данный салон

Иван

Обратился с проблемой на iPhone 7, не заряжался телефон, на месте все объяснили и рассказали, очень компетентный сотрудник Александр, ответил на все вопросы, предложил альтернативные варианты, сделал свою работу качественно и быстро, обязательно обращусь ещё раз

Денис

Обращались в сервис на Алексеевской неоднократно, всегда быстро, качественно, доброжелательно.

Всем рекомендую

Карим

Очень понравилось качество обслуживания в этом сервисном центре. За пару минут устранили проблему с зарядкой телефона, бесплатно, вежливо и качественно. Рекомендую этот центр.

Anastasia

Пришла заменить вход для зарядки. Молодой человек посмотрел, и просто почистил его. Заняло меньше 5 минут. Денег не взяли. Очень рекомендую

Как открыть крышку самсунг галакси с6. Как открыть заднюю крышку телефона самсунг. Каким образом открыть заднюю панель на Samsung Galaxy S7 Edge

К радости многих фанатов Samsung, новый флагман Galaxy S6 получил полностью монолитный корпус без съемной крышки. Это позволило сделать конструкцию еще более надежной, исключить какие-либо люфты, да и дизайн только выиграл. Однако есть в таком решении и весомый недостаток в виде отсутствия доступа к батарее.

Впрочем, как выяснилось, при необходимости замену элемента питания осуществить все-таки можно.

Один из пользователей популярного форума разработчиков XDA Developers обнаружил, что в руководстве к Galaxy S6 производитель поверхностно описал процесс разборки корпуса и изъятия аккумулятора. Правда, сделать это далеко не так просто, как в случае с прошлыми моделями линейки. Для этого потребуется:

  • извлечь лоток для SIM-карты из устройства;

  • снять заднюю панель;

  • ослабить и достать винты по периметру устройства;

  • снять плату;

  • отключить разъем аккумулятора;

  • извлечь аккумулятор.

Подробнее ознакомиться с инструкцией вы можете с помощью руководства к Galaxy S6 (страница 138) на официальном сайте Samsung. Сам производитель настоятельно рекомендует не заниматься подобными операциями самостоятельно, последовательность действия описана исключительно для авторизованных сервисных центров, которые и должны осуществлять замену элементов питания и прочих аппаратных модулей.

Мы присоединяемся к такому предостережению, поскольку процесс действительно довольно непростой, одно неверное действие может привести к аннулированию гарантии. В любом случае, все действия выполняются исключительно на свой страх и риск.

Необходимые инструменты и отвертки для разборки Samsung Galaxy S6 Edge:

  • Пластиковая лопатка и медиатор
  • Присоска для снятия дисплея
  • Обычный фен

У нас на сайте вы сможете купить необходимый набор отверток для разборки Samsung Galaxy S6 Edge.

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью « ». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.

В этом руководстве по ремонту я покажу вам, как самостоятельно разобрать и заменить заднюю крышку Samsung Galaxy S6 Edge. Этот ремонт может помочь, если ваша задняя крышка сломана или треснула, или вы хотите новый цвет.

Перед началом ремонта не забудьте выключить телефон, а затем извлечь SIM-карту.

Самым первым шагом вам нужно снять заднюю крышку. Задняя часть корпуса Samsung Galaxy S6 Edge надежно приклеена, поэтому для того, чтоб ее снять, прогрейте телефон по периметру с помощью обычного фена. Далее поместите присоску ближе к краю телефона и потяните за нее вверх. В образовавшиеся отверстие поместите пластиковый медиатор или плоский край металического шпателя, точно также сделайте и с другой стороны телефона. Далее проведите медиатором по периметру крышки, чтоб отклеить все стороны задней крышки. По надобности прогрейте клей еще раз. Как только все стороны отклеиться можете снимать крышку.

Теперь прикрепите новую заднюю крышку на место. Старый клей обычно все еще достаточно липкий. Снова наденьте заднюю крышку, слегка нагрейте ее, а затем прижмите крышку руками или парой книг.

Здравствуйте, дорогие читатели. Сегодня вместе с вами, мы узнаем, как разобрать Samsung Galaxy S6 своими силами, без помощи специалиста. Так как данная модель корейского смартфона не имеет задней съемной крышки, на первый взгляд может показаться, что разобрать его не так уж и просто. Однако с нами вам все по плечу!

Важно понимать, инициатива самому разобрать Samsung S6 лишает вас гарантийного обслуживания. Поэтому перед его разборкой, взвесьте все за и против.

Итак, приготовьтесь к тому, что при снятии задней панели, вы увидите обильное количество клея по её краям, это одна из отличительных особенностей корейских производителей. Кстати, поскольку разбор Samsung Galaxy S6 ни чем не отличается от разбора обычного Galaxy S6, мы продемонстрируем весь процесс на нём.

Чаще всего Самсунг S6 разобрать нужно для смены батареи, из-за проблемной ее доступности. Применять для этого необходимо инструменты из пластмассы, чтобы не повредить внутренности Galaxy S6, частый пример, это обычная пластиковая карта.

Опытные мастера имеют в своем арсенале разные фишки для разборок смартов, мы рекомендуем поддевать заднюю крышку той же кредиткой. Крышка вам будет поддаваться легче, если с ее стороны вы предварительно прогреете телефон потоком теплого воздуха вена, таким образом, клей немного подтает.


Первый шаг

Эта самая белая пленка по краям и есть клей, как и говорили, его тут предостаточно.


Второй шаг

Плавно, без резких движений, снимаем заднюю панель.

Третий шаг

Экран S6 Edge и его металлический корпус хорошо сидят на маленьких шурупах, которые нужно выкрутить маленькой крестовой отверткой. Затем, когда не останется шурупов, которые держат экран, его можно снять с корпуса.


Четвертый шаг

Как мы видим, материнка крепится не к корпусу галакси S6, а к его экрану. Поэтому её мы снимаем, только после отсоединения проводов антенны.


Пятый шаг

Сейчас можно вынимать батарею Galaxy S6, когда г-образная плата уже снята, и мы получили к батарее свободный доступ.


Шестой шаг

Сейчас можем снять сканер отпечатков пальцев.


Седьмой шаг

Сейчас можно снять стекло с экрана смарта, только перед этим его тоже желательно разогреть феном.

Разборка Samsung Galaxy S6 — iFixit

Опубликовано: 10 апреля 2015 г.

  • Избранное: 197
  • просмотров: 233.4k

Опубликовано: 10 апреля 2015 г.

  • Избранное: 197
  • просмотров: 233.4k

Разборка

  • НазадSamsung Galaxy S6
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Править
  • Перевести
  • Встроить это руководство

  • iOpener

    $19,99

    Купить

  • Присоски для тяжелых условий эксплуатации (пара)

    $14,99

    Купить

  • Спуджер

    3,99 $

    Купить

  • Отвертка Phillips #00

    5,49 $

    Купить

  • Пинцет

    4,99 $

    Купить

  • Отмычки iFixit (набор из 6 шт. )

    4,99 $

    Купить

Введение

Смартфоны линейки Samsung Galaxy раньше неплохо справлялись с ремонтопригодностью, но прошлогодняя флагманская модель S5 потерпела неудачу, получив ошеломляющие 5/10. Приведет ли недавно переработанный S6 обратно на усеянную звездами территорию, или мы еще больше погрузимся в глубины черной дыры ремонтопригодности? Запрыгивайте на борт, пока мы разбираем Samsung Galaxy S6!

Заинтересованы в соблазнительном аналоге S6? Посмотрите разборку Samsung Galaxy S6 Edge.

Присоединяйтесь к нам в стратосфере социальной сети! Получайте быстрые новости в Twitter, следите за нами в Facebook и просматривайте нашу фотогалерею в Instagram.

Это разборка , а не руководство по ремонту. Чтобы отремонтировать Samsung Galaxy S6, воспользуйтесь нашим руководством по обслуживанию.

    • org/HowToDirection»>

      По сравнению с S5, на бумаге S6 определенно выглядит лучше. Его характеристики точь-в-точь совпадают с ярким S6 Edge:

    • 5,1-дюймовый емкостный сенсорный экран Super AMOLED (1440 x 2560 пикселей, ~577 точек на дюйм, 16 млн цветов)

    • Процессор Exynos 7 Octa 7420 со встроенным графическим процессором Mali-T760 и памятью 3 ГБ

    • Задняя камера 16 Мп с HDR, светодиодной вспышкой и двойной видеозаписью

    • org/HowToDirection»>

      Встроенная беспроводная зарядка

    • Варианты хранения 32, 64 и 128 ГБ

    • Заднее стекло Corning Gorilla Glass 4

    • У него больше мощности. У него больше пикселей. Тем не менее, такое ощущение, что чего-то не хватает. Мы не можем точно указать на это пальцем, так что давайте копнем в него пальцы. Пришло время разборки!

    Редактировать

    • org/HowToDirection»>

      Как и его старший брат, новый Galaxy оснащен стеклом Gorilla Glass 4 на передней и задней панелях.

    • Вид на край Галактики.

    • Смартфон S6 с диагональю 0,27 дюйма всего на волосок тоньше, чем его сестра Galaxy S6 Edge (0,28 дюйма).

    • Тоньше, но не меньше — S6 немного выше и шире своего брата и немного (на 6 граммов) тяжелее.

    Редактировать

  3. Инструмент, использованный на этом шаге:

    iOpener

    $19,99

    • org/HowToDirection»>

      Край S6 было чудовищно трудно открыть, и есть вероятность, что S6 имеет такой же неприятный клей. Этот Galaxy выглядит гладким и говорит жестко, но мы упаковываем тепло — в виде iOpener.

    • После короткой борьбы с дежа вю наша надежная сверхмощная присоска и отмычка позволяют нам попасть внутрь.

    • Похоже, у S6 и S6 Edge будет много общего как внутри, так и снаружи.

    Редактировать

    • Задние панели настолько похожи, что нам пришлось провести их параллельное сравнение: как и следовало ожидать, панель S6 Edge (правая) немного меньше стандартной панели S6 (левая).

    • На этот раз клей остался на средней раме, скрывая винты. У нас был момент паники, думая, что нам придется пройти через дисплей в стиле S5.

    • Но после снятия клея все винты присутствуют и учтены — и теперь удалены!

    Редактировать

    • Пришло время взорвать эту Галактику настежь.

    • Снятие средней рамы открывает. .. S6 Edge?

    • Может быть, и нет, но чтобы заметить разницу, нужен острый глаз. Помимо небольшого изменения расположения вибратора, эти внутренние детали являются точной копией другого флагманского смартфона Samsung, который мы недавно разобрали.

    Редактировать

    • Кто управляет телефоном? Батарея!

    • Извлечение аккумулятора из S6 должно быть немного проще, чем из Edge. В Edge кабель батареи был проложен под материнской платой перед подключением сверху, что потребовало снятия материнской платы, чтобы добраться до батареи.

    • Похоже, что с небольшим дополнительным пространством внутри обычного S6 Samsung смогла проложить кабель поверх платы, чтобы сэкономить время на извлечение батареи.

    • Кроме того, благодаря дизайну S6 с плоским экраном проще вставить отмычку прямо в зазор между батареей и дисплеем в сборе, что упрощает разрезание (столь же прочного) клея, удерживающего аккумулятор.

    • Это вряд ли можно назвать заменяемой пользователем батареей, но это немного проще, чем в S6 Edge. Тем не менее, это большой скачок назад по сравнению с предыдущими Galaxy, такими как S5, где вы могли заменить батарею, используя только свои способности, и они вам даже не были нужны.

    Редактировать

    • Galaxy оснащен аккумулятором 3,85 В, 9,82 Втч, который, по утверждению Samsung, обеспечивает до 23 часов разговоров по 3G, 12 часов использования Wi-Fi в Интернете и до 57 часов воспроизведения музыки.

    • С переходом на более тяжелые материалы корпуса, возможно, Samsung была заинтересована в снижении веса за счет обрезки аккумуляторов. 9Аккумулятор емкостью 0,82 Втч в S6 и аккумулятор 10,01 Втч в S6 Edge кажутся довольно маленькими по сравнению с аккумулятором Galaxy S5 на 10,78 Втч.

    • Аккумулятор немного больше, чем 6,91 Втч, которые мы видели в iPhone 6, но, возможно, обеспечивает меньшее время разговора. Кажется, что дополнительная экранная недвижимость требует много сока.

    Редактировать

    • Берем пинцет и внимательно изучаем камеры Галактики.

    • 5-мегапиксельная селфи-камера S6 — это вылитая копия фронтальной камеры, которую мы нашли в его собрате Galaxy.

    • На этом сходство не заканчивается. 16-мегапиксельная задняя камера OIS выглядит почти так же, как в Edge. На этой печатной плате определенно есть что-то похожее:

    • Последовательная флэш-память Winbond W25Q32FW

    • Двухосевой гироскоп InvenSense IDG-2030 для оптической стабилизации изображения

    Редактировать

    • Сначала мы осматриваем заднюю сторону материнской платы и находим знакомые тяжелые нападающие:

    • org/HowToDirection»>

      Восьмиядерный процессор Samsung Exynos 7420 — 64-разрядный, четырехъядерный с тактовой частотой 2,1 ГГц + четырехъядерный процессор с тактовой частотой 1,5 ГГц, с оперативной памятью Samsung K3RG3G30MM-DGCH 3 ГБ LPDDR4, расположенной на уровне

    • Флэш-память Samsung KLUBG4G1BD 32 ГБ NAND

    • Skyworks 78041 Гибридный многомодовый многодиапазонный (MMMB) интерфейсный модуль (FEM)

    • Аваго AFEM-9020 ПАМ

    • org/HowToDirection»>

      Broadcom BCM4773 Концентратор местоположения GNSS

    • Samsung C2N8AF (возможно процессор изображения)

    • Avago A7007 (ранее встречался в Galaxy S5)

    Редактировать

    • Еще несколько знакомых лиц украшают лицевую сторону мобильного телефона:

    • Аудиокодек Wolfson Microelectronics WM1840

    • org/HowToDirection»>

      Samsung S2MPS15 (вероятно, микросхема управления питанием аналогична S2MPS11)

    • Радиочастотный трансивер Samsung Shannon 928

    • Максим MAX77843 Companion PMIC

    • Аудиоусилитель Maxim MAX98505 класса DG

    • Самсунг Шеннон 600B5D

    Редактировать

    • org/HowToDirection»>

      Мы пытаемся поднять дочернюю плату, но нам мешают светодиодные кабели программных кнопок.

    • Кабели светодиода программной кнопки зажаты между дисплеем и рамой дисплея.

    • Итак, мы приподнимаем рамку дисплея, чтобы освободить дочернюю плату.

    Редактировать

    • После извлечения дочерняя плата обеспечивает четкое представление о своем аудиоразъеме и порте microUSB (2.0).

    • org/HowToDirection»>

      Это еще один кажущийся шаг назад по сравнению с моделью S5, в которой порт USB 3.0 был в 10 раз быстрее.

    • На борту мы наблюдаем одну микросхему:

    • Cypress 3175 1501 1885 (вероятно, контроллер сенсорного или отпечатков пальцев)

    Редактировать

  15. Редактировать

    • Samsung Galaxy S6 Оценка ремонтопригодности: 4 из 10 (10 баллов ремонтировать проще всего).

    • Многие компоненты являются модульными и могут быть заменены независимо друг от друга.

    • В S6 нет записи «сначала дисплей», как в S5, но дисплей все равно необходимо снять, если вы хотите заменить порт USB.

    • В отличие от S6 Edge, батарею можно извлечь, не снимая предварительно материнскую плату, но прочный клей и приклеенная задняя панель делают замену более сложной, чем это необходимо.

    • Переднее и заднее стекло удваивают взламываемость, а прочный клей на заднем стекле затрудняет проникновение внутрь устройства.

    • Замена стекла без разрушения дисплея, вероятно, невозможна.

    Редактировать

Разборка Samsung Galaxy S6 | iDoc

Разбираем весь Samsung Galaxy S6

Последний смартфон Samsung, новый Galaxy S6, исследует новые визуальные горизонты. Конечно, нас особенно интересует, как устроена эта флагманская модель внутри, и насколько легко ремонтируется этот смартфон.

Необходимые инструменты

  • Тепловая пушка
    Термофен

    Вы можете использовать тепловую пушку, чтобы нагреть приклеенные детали, чтобы их было легче снять. В большинстве случаев можно также использовать фен.

    от 14,47 евро на Amazon

  • Menda ESD Spudger
    Спуджер Menda ESD

    Вам понадобится плоский пластиковый инструмент, чтобы отсоединить различные вилки и разъемы.

    €7,00 в магазине iDoc

  • Стальной лабораторный шпатель
    Стальной лабораторный шпатель

    Вам понадобится плоский и прочный инструмент для отсоединения склеенных деталей.

    €6,00 в магазине iDoc

  • Крестовая отвертка PH00
    Отвертка Phillips PH00

    Вам нужна правильная отвертка для удаления винтов PH00.

    €14,00 в магазине iDoc

Показать все запасные части для Galaxy S6

шагов

10 шагов

Разборка Samsung Galaxy S6

Шаг 1

Задняя крышка

Шаг 2

Аккумулятор

Шаг 3

Средняя рама

Шаг 4

Центральная рама, часть II

Шаг 5

Разъем док-станции/дисплей

Шаг 6

Кнопка «Домой»

Шаг 7

Логическая плата

Шаг 8

Прочие мелкие детали

Шаг 9

Резюме

Шаг 10

10 шагов

  1. Разборка Samsung Galaxy S6 905:00

  2. Задняя обложка

  3. Батарея 905:00

  4. Средняя рама

  5. Мидфрейм часть II 905:00

  6. Разъем док-станции/дисплей

  7. Главная кнопка 905:00

  8. Логическая плата

  9. Другие мелкие детали 905:00

  10. Резюме

Ø 4,9 (69 оценок)

Bewerte unsere Anleitung

Hat dir unsere Anleitung weitergeholfen? Wir sind auf deine Beurteilung gespannt.

Отправить оценку

Отправить рейтинг

Как вам это руководство по ремонту?

Исключительный

Отправить
Закрыть

Bewertung gesendet

Vielen Dank für deine Bewertung! Deine Bewertung wird nach unserer Überprüfung freigeschaltet.

Замена аккумулятора

Галактика С6

Замена экрана

Галактика S6

Замена передней камеры

Галактика С6

Аккумулятор Samsung Galaxy S6

Аксессуары

€14,00

Перейти в магазин iDoc

Разборка Samsung Galaxy S6 Edge + ремонт — Бесплатное руководство

Уровень: Середина 907:19 Время: 90:130 45 мин. Автор: Александр

200 человек успешно сделали этот ремонт! Почему не ты?

Это полная разборка Samsung Galaxy S6 Edge Plus.
Разборка Samsung Galaxy S6 Edge Plus. : PDF Интегрировать

См. HD

Шаг 1

Прежде чем приступить к разборке превосходного Samsung Galaxy S6 Edge Plus, давайте рассмотрим некоторые его основные характеристики:

Операционная система: Android 5.1.1 Lollipop

Экран: Super Amoled Quad HD 5,7 «(2560×1400) с Gorilla Glass 4 Technology

Процессор: Samsung Exynos 7 Octa 7420

  • 9012 9: Samsung Exynos 7420
  • 9012 9. B1130: Samsung Exynos 7420
  • 9012 9.B1130:
      32 или 64 ГБ памяти телефона UFS 2.0

      Камера:

      Передняя: 5 мегапикселей (HD-видео доступно до 30 кадров в секунду)

      Задняя: 16 мегапикселей с автофокусом и оптической стабилизацией

      Возможности подключения: WiFi 802.11a/b/g/n/ac (2,4 и 5 ГГц), Bluetooth 4.2, GPS, NFC, сканер отпечатков пальцев и т. д.

      См. HD

      Шаг 2

      SIM-карта вашего Galaxy S6 Edge Plus находится в верхней части телефона. Это Nano SIM, как и все телефоны Samsung и iPhone последнего поколения.

      Не тратьте время на поиски порта Micro SD или инфракрасного диода, в этой модели телефона их нет вообще!

      См. в HD

      Шаг 3

      Компания Samsung заставила нас разбирать все свои телефоны вплоть до Galaxy S5 спереди (имеется в виду снятие ЖК-экрана).

      Начиная с Galaxy S6, разобрать телефон можно только с задней панели. Аккумулятор больше нельзя снять или заменить, не открывая телефон. Поэтому вам нужно запастись терпением, феном и большим количеством отмычек, чтобы открепить чрезвычайно хрупкое стекло, которое очень подвержено царапинам.

      Нам потребовалось не менее 12 минут, чтобы окончательно снять эту стеклянную панель, не повредив ее (безумие!).

      См. в HD

      Шаг 4

      Теперь панель не закреплена, мы можем видеть антенну NFC, обеспечивающую связь NFC и зарядку аккумулятора через совместимое индукционное зарядное устройство.

      Задняя рама вашего S6 Edge Plus закреплена винтом на 17, к счастью, это винты с крестообразным шлицем, а не «экзотический» формат, такой как Torx, Pentalobe или многие другие!

      После того, как эти винты будут удалены, внутренняя рамка поднимается сама по себе, и теперь мы можем получить доступ к внутренностям телефона.

      См. HD

      Шаг 5

      На скрытой части внутренней рамы вы можете найти:

      — Внешний динамик, приклеенный настолько прочно, что его невозможно снять (обведено розовым цветом)
      — Кнопки громкости (красные)
      — кнопка питания (синяя)
      — Антенна NFC (зеленая)


      См. HD

      Шаг 6

      Верхняя часть материнской платы содержит несколько компонентов и разъемов (сверху вниз):

      — Передняя камера (темно-зеленая)
      — Внутренний динамик и его разъем (розовый)
      — WiFi /Антенна Bluetooth (красная)
      — Вибратор (желтый)
      — Кабель разъема аккумулятора (фиолетовый)
      — Задняя камера (оранжевая)
      — Светодиодная вспышка и датчик сердцебиения (коричневый)
      — Разъем ЖК/сенсорного экрана ( синий)

      См. в HD

      Шаг 7

      Используя две отмычки и немного терпения (5-6 минут терпения), вы сможете отделить большую часть клея, которым крепится аккумулятор, не повредив его!

      См. HD

      Шаг 8

      Аккумулятор, установленный в Samsung Galaxy S6 Edge Plus, имеет номер модели EB-BG928ABE (GB/T18287-2013) с напряжением 3,7 В и емкостью 3000 мАч.

      См. в HD

      Шаг 9

      Нижняя часть платы логики:

      — разъемы соединительного кабеля Wi-Fi и Bluetooth (розовые)
      — разъем кнопки «Домой»/сканера отпечатков пальцев (красный)

      Длина платы логики составляет примерно 10 сантиметров. .

      См. HD

      Шаг 10

      Что-то общее с Galaxy S6 Edge: Задняя камера снимается точно так же.

      См. HD

      Шаг 11

      Датчик приближения и освещенности крепится к небольшому кабелю, для замены которого необходимо снять плату логики.

      Легко снимается с помощью нейлоновой лопатки.

      См. HD

      Шаг 12

      Оценка ремонтопригодности, которую SOSAV присваивает Samsung Galaxy S6 Edge +, составляет  4 из 10  (10 – наилучшая возможная оценка).

      Положительные примечания:

      . Больше нет необходимости иметь целый арсенал инструментов для разборки телефона. Простой набор инструментов с крестовой отверткой, 4 отмычками и нейлоновой лопаткой — все, что вам нужно для замены большинства составные части.

      — Простая конструкция облегчает ремонт после снятия экрана/задней панели.

      Недостатки:

      — Из-за клея на экране очень сложно заменить разъем для зарядки.
