🛠 Как разобрать Samsung Galaxy S7 SM-G930 инструкция|Фото+Видео
Samsung Galaxy S7 SM-G930
Сложность разборки:
Сложно
Время разборки:
9 мин
Вадим Попов
Автор, контент менеджер
Специалист по созданию контента.
Шаг 1.
При помощи инструмента ключ открываем слот сим карты и вынимаем его.
⚠️ Обратите внимание!
Не нажимайте слишком сильно это может привести к поломке.
Шаг 2.
Открываем заднюю крышку.
⚠️ Обратите внимание!
Крышка приклеена. Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.
Шаг 3.
При помощи отвертки (крестовая 1,5 мм) откручиваем 12 болтов по периметру телефона.
Шаг 4.
Отсоединяем панель в верхней части.
Шаг 5.
Отсоединяем среднюю панель с NFC.
Шаг 6.
Отсоединяем коннектор аккумуляторной батареи.
⚠️ Обратите внимание!
Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.
Шаг 7.
Вынимаем нижний блок.
Шаг 8.
Отсоединяем фронтальную камеру.
Шаг 9.
Отсоединяем коннекторы на основной печатной плате.
Шаг 10.
Переворачиваем плату, отсоединяем коннектор межплатного шлейфа и вынимаем основную печатную плату.
Шаг 11.
Отключаем коннектор гарнитуры на нижней плате.
Шаг 12.
При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт фиксирующий разъем гарнитуры и снимаем его.
Шаг 13.
Вынимаем пластину фиксирующую шлейф датчика приближения в верхней части.
Шаг 14.
Из фиксирующих отверстий в рамке модуля вынимаем: шлейф датчика приближения, динамик и вибромотор.
Шаг 15.
Элементы на рамке модуля.

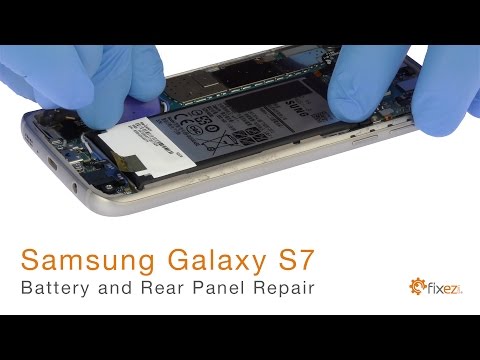

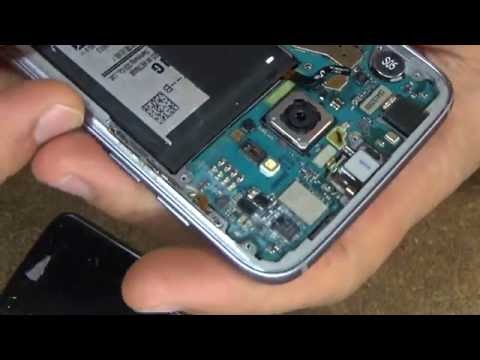

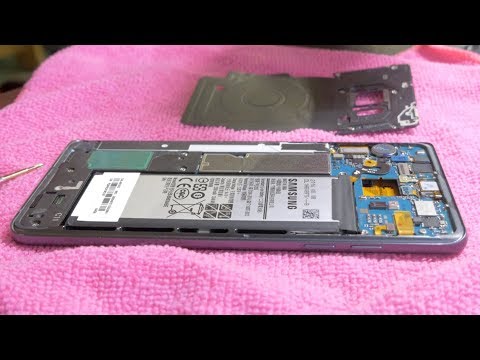

Подробные видео инструкции по разборке и ремонту Samsung Galaxy S7 SM-G930 от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно.
Если статья оказалась полезной — оцените ее, пожалуйста.
#инструкции #Samsung #Samsung Galaxy S7 SM-G930
Evgenii Kuzmin
Специалист сервисного центра
Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Samsung Galaxy S7 SM-G930 — Самсунг Галакси Эс 7, выпущенных для рынков разных стран.
Возврат к списку
Привет!
Мы обнаружили, что язык контента отличается от того, который используется в вашем регионе.
Вы можете изменить язык в правом верхнем углу или оставить текущий..
🛠 Как разобрать Samsung Galaxy S7 Edge SM-G935 инструкция|Фото+Видео
Samsung Galaxy S7 Edge SM-G935
Сложность разборки:
Сложно
Время разборки:
9 мин
Вадим Попов
Автор, контент менеджер
Специалист по созданию контента.
Шаг 1.
При помощи инструмента ключ открываем слот сим карты и вынимаем его.
⚠️ Обратите внимание!
Не нажимайте слишком сильно это может привести к поломке.
Шаг 2.
Открываем заднюю крышку.
Шаг 3.
При помощи отвертки (крестовая 1,5 мм) откручиваем 12 болтов по периметру телефона.
Шаг 4.
Отсоединяем панель в верхней части.
Шаг 5.
Отсоединяем вкладыш NFC.
Шаг 6.
Отсоединяем нижний блок с динамиком.
Шаг 7.
Отсоединяем коннектор аккумуляторной батареи.
⚠️ Обратите внимание!
Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.
Шаг 8.
Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.
Шаг 9.
Отсоединяем коннекторы на печатной плате.
Шаг 10.
Приподнимаем основную плату отсоединяем межплатный коннектор и снимаем плату.
Шаг 11.
Элементы на рамке модуля.

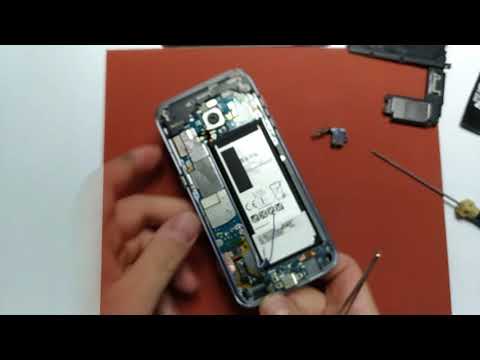

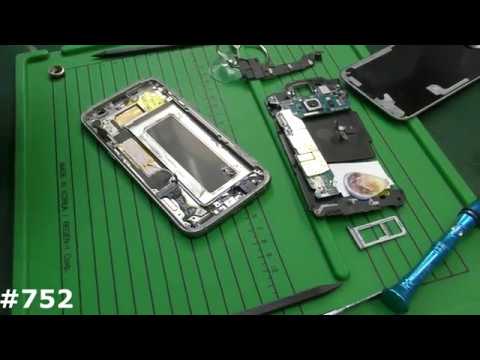

Подробные видео инструкции по разборке и ремонту Samsung Galaxy S7 Edge SM-G935 от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной — оцените ее, пожалуйста.
#инструкции #Samsung #Samsung Galaxy S7 Edge SM-G935
Evgenii Kuzmin
Специалист сервисного центра
Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Samsung Galaxy S7 Edge SM-G935 — Самсунг Галакси Эс 7 Эдж, выпущенных для рынков разных стран.
Возврат к списку
Привет!
Мы обнаружили, что язык контента отличается от того, который используется в вашем регионе.
Вы можете изменить язык в правом верхнем углу или оставить текущий..
Разборка Samsung Galaxy S7 edge
Перед тем, как начать разбирать Samsung Galaxy S7 edge вниз, давайте вспомним, какой список характеристик он поставляется. Samsung Galaxy S7 Edge был выпущен в феврале 2016 года. Телефон оснащен 5,50-дюймовым сенсорным дисплеем с разрешением 1440 на 2560 пикселей и плотностью пикселей 534 пикселя на дюйм.
Samsung Galaxy S7 Edge оснащен восьмиядерным процессором с частотой 1,6 ГГц и 4 ГБ оперативной памяти. Телефон имеет 32 ГБ встроенной памяти, которую можно расширить до 200 ГБ с помощью карты microSD. Что касается камер, Samsung Galaxy S7 Edge оснащен 12-мегапиксельной основной камерой сзади и 5-мегапиксельной фронтальной камерой для селфи.
Samsung Galaxy S7 Edge работает под управлением Android 6.0 и питается от несъемного аккумулятора емкостью 3600 мАч. Его размеры 150,90 x 72,60 x 7,70 (высота x ширина x толщина) и вес 157,00 грамм.
Разрушение — это то, чем мы занимаемся! Подпишитесь на нас в Facebook, чтобы быть в курсе последних новостей о ремонте.
Необходимые инструменты: отвертка, пинцет, лом и медиатор
Прежде всего, выньте лоток для SIM-карты.
На лотке для SIM-карты есть Т-образная конструкция, чтобы избежать вставки назад, нельзя удалить или повредить контактный разъем SIM / SD.
Нагревайте края задней крышки примерно 3-5 минут.
Немного приподнимите присоской, а затем вставьте гитарный медиатор между задней крышкой и корпусом.
Проведите гитарным медиатором по краям задней крышки, пока задняя крышка не снимется.
Теперь заднюю крышку сняли.
Кромка задней крышки Samsung Galaxy S7 по периметру полностью покрыта поролоновым уплотнителем для достижения эффекта воды и пыли.
Удалите двенадцать винтов, которые крепят модуль беспроводной зарядки и NFC, кронштейн антенны и модуль динамика.
Снимите кронштейн антенны.
Кронштейн антенны с использованием технологии прямого лазерного структурирования LDS
Снимите модуль беспроводной зарядки и NFC.
Снимите модуль динамика.
На динамик нанесен слой графитовой термопленки.
Отсоедините разъем аккумулятора.
Отсоедините кабель передней камеры.
Отсоедините кабель датчика расстояния от наушника $.
Отсоедините видеокабель дисплея.
Отсоедините кабель боковой кнопки.
Снимите переднюю камеру.
Фронтальная камера: 5 МП, модель S5K4E6XP, площадь одного пикселя 1,34 мкм
Отсоедините ВЧ-кабель и коаксиальный кабель.
Отсоедините кабель нижней платы.
Снимите материнскую плату.
Отсоедините кабель задней камеры и снимите его.
12 миллионов пикселей с площадью одного пикселя 1,4 мкм, поддержка «фазовой фокусировки двойного пикселя» и использование гироскопа K2G2IS от STMicroelectronics.
SOC: Qualcomm Snapdragon 820
ОЗУ: SK HYNIX H9KNNNCTUMU-BRNMH LPDDR4 4G RAM
ROM: Samsung Klubg4G1CE 32GB UFS2.0
ICERIVE221, supports the wireless fast charge
NFC: NXP 67T05
Wi-Fi: Murata KM5D18098
IMU: 6-axis inertial measurement unit STMicroelectronics LSM6DS3
PMI: Qualcomm PM8996
Barometer: STMicroelectronics LPS25HB
Remove three винты, крепящие базу наушников и модуль Micro-USB, и снимите их.
Снимите модуль датчика расстояния и индикатора заряда.
Снимите наушник.
Снимите вибрационный двигатель.
Модель вибрационного двигателя 0832, фиксируется с помощью двустороннего клея.
Снимите модуль боковой кнопки FPC.
Аккумулятор фиксируется двусторонним клеем, чтобы снять аккумулятор, вам понадобится лом.
Аккумулятор Samsung Galaxy S7 edge номинальная емкость 3600 мАч, номинальное напряжение 3,85 В, предельное напряжение зарядки 4,4 В
Теперь нагрейте дисплей, чтобы снять его.
Медная трубка Samsung Galaxy S7 edge
Снимите дисплей в сборе.
Средняя рама
Снимите нижнюю панель.
Снимите модуль датчика отпечатков пальцев.
Модель микросхемы сенсорного экрана: S6SA552X
Источник: zealer.com
Руководство по ремонту материнской платы Samsung Galaxy S7
Снимите материнскую плату после повреждения водой.
В этом руководстве по ремонту мы покажем вам, как самостоятельно снять материнскую плату вашего Galaxy S7. Вам необходимо удалить печатную плату, если вы хотите очистить ее после повреждения водой.
Необходимые инструменты
- Тепловая пушка
Термофен
Вы можете использовать тепловую пушку, чтобы нагреть приклеенные детали, чтобы их было легче снять. В большинстве случаев можно также использовать фен.
от 14,47 евро на Amazon
- Для хранения винтов
Для хранения винтов
Мы рекомендуем хранить ваши винты, чтобы не перепутать различные винты и мелкие детали.
€9,00 в магазине iDoc
- Пинцет
Пинцет
Мы рекомендуем использовать пинцет для удаления винтов и различных мелких деталей с вашего устройства.
€11,00 в магазине iDoc
- Выберите набор
Набор отмычек
Вам понадобится плоский, но устойчивый инструмент, например, кирка, чтобы выковыривать приклеенные детали.
2,00 евро в магазине iDoc
- Крестовая отвертка PH00
Отвертка Phillips PH00
Вам нужна правильная отвертка для удаления винтов PH00.
€14,00 в магазине iDoc
Показать все запасные части для Galaxy S7
шага
21 шаг
Выключение устройства
Шаг 1
Извлечение SIM-карты и карты microSD
Шаг 2
Снятие задней крышки
Шаг 3
Удаление винтов
Шаг 4
Снятие верхней антенны
Шаг 5
Снятие средней антенны
Шаг 6
Снятие динамика
Шаг 7
Отключение аккумулятора
Шаг 8
Снятие передней камеры
Шаг 9
Отключение всех контактов от материнской платы
Шаг 10
Снятие материнской платы
Шаг 11
Установка материнской платы
Шаг 12
Подключение всех контактов от материнской платы
Шаг 13
Установка передней камеры
Шаг 14
Подключение аккумулятора
Шаг 15
Установка динамика
Шаг 16
Установка средней антенны
Шаг 17
Установка верхней антенны
Шаг 18
Крепление винтами
Шаг 19
Установка задней крышки
Шаг 20
Установка SIM-карты и карты microSD
Шаг 21
21 шаг
Выключение устройства
Извлечение SIM-карты и карты microSD
Снятие задней крышки
Удаление винтов
Снятие верхней антенны
Снятие средней антенны
Снятие динамика
Отключение аккумулятора
Снятие передней камеры
Отсоединение всех контактов от материнской платы
Снятие материнской платы
Установка материнской платы
Подключение всех контактов от материнской платы
Установка фронтальной камеры
Подключение аккумулятора
Установка динамика
Установка средней антенны
Установка верхней антенны
Крепление винтов
Установка задней крышки
Установка SIM-карты и карты microSD
