Как разобрать samsung слайдер: Как разобрать слайдер Самсунг

Как разобрать слайдер Самсунг

Как разобрать слайдер Самсунг

Помните что используя данную инструкцию вы действуете на свой страх и риск! Автор данного материала не несет ни какой ответственности за ваши действия, произведенные в результате его прочтения! И более того, автор настоятельно рекомендует при всевозможных проблемах с телефоном обращаться за помощью к квалифицированным специалистам! вскрыть слайдер самсунг, ремонт слайдера, корпус слайдера, корпус самсунг. разобрать слайдер самсунг 1.Вытаскиваем Батарею и отвинчиваем 4 винта под ней.     2 Раздвигаем слайдер и отвинчиваем еще 2 винта открывшихся с верху 3 Разбираем нижнюю часть слайдера (ту где фотокамера) теперь она держится только благодаря защелкам. (если вы не знаете, что делать с защелками, тогда  читайте текст красным шрифтом в верху страницы).   4 Созерцаем внутренности, и видим с лева у нас контакт кнопочки «фотокамера» с права контакты кнопок «больше» «меньше» (контакты кнопок выглядят как гибкие выводы шлейфа с  блямбочками металлического цвета.) 5 Контакты кнопок приделаны к пластмассовым выводам корпуса, ничего страшного это клей, берем тоненькую отверточку и АККУРАТНО!!! отклеиваем их.   6 Теперь освобождаем плату из защелок корпуса. Отлично! Пол дела сделано.   7 На обратной половине освободившейся платы мы видим шлейф идущий внутрь. К нашей освободившейся плате он подсоединен в плоский разъем. Освобождаем его следующим образом. Берем тоненькую плоскую отвертку и вводим ее между шлейфом и разъемом, желательно с краю. И нежно поворачиваем отвертку на 90 градусов! Раз,  и о чудо! придерживающая планочка отсоединилась! (бывает что планочка отсоединяется только с одного края, тогда проделываем тоже самое с другого). 8 Планочку разъема мы отсоединили, а шлейф ни туда и ни сюда. Дело в том что в нашей модели шлейф посажен на клеевую пластинку, прямо перед разъемом. Аккуратно отклеиваем.   9 Теперь перед нами только нижняя крышка. Сдвигаем ее в сложенное положение. И смотрим на механизм скольжения.  Мы видим две полоски из темного материала заканчивающихся углублениями. 10 Берем два кусочка скотча и заклеиваем найденные углубления. 11 Раздвигаем слайдер в разложенное состояние и чуть-чуть дальше. Вуаля !!! нижняя крышка легко соскакивает и освобождает нам путь к двум нижним винтам на второй половинке слайдера. 12 Откручиваем их и теперь осталось справиться с защелками на второй половинке корпуса.   Все слайдер вскрыт!!!   Самое главное. Если вы вскрыли телефон, и не представляете что с ним делать дальше, соберите его и отнесите к специалисту! Действия в надежде на то, что поковыряю чуть чуть, авось и починится в 99,9% случаях оканчиваются плачевно. Соответственно и за ремонт приходится платить больше.     Граждане помните для ковыряния существует нос!     Замечания отзывы и предложения пишите в  Гостевую     Копирование данного материала разрешается только при установке ссылки на ресурс-источник.

Сайт создан в системе uCoz

Самостоятельный ремонт телефона-слайдера на примере Samsung E350: m_a_g_ic — LiveJournal

Самостоятельный ремонт телефона-слайдера на примере Samsung E350: m_a_g_ic — LiveJournal ?

Category:

• Техника
• Cancel

После утерянного дочкой смартфона, для нее из тумбочки был извлечен старый, но очень приятный в работе миниатюрный слайдер  Samsung E350.

Пару лет назад мы его отложили в сторону, по причине выхода из строя экрана. Экран то работал, то нет и в конце концов стал светиться просто белым. Логично предположить, что вышел из строя не сам экран, а «провод», соединяющий две половинки слайдера. Интернет говорит, что это самая частая проблема у телефонов-слайдеров.

Конечно самым простым было бы отнести телефон в сервисный центр. Но, как мы помним «это не наш метод».

Пару минут поиска, и сетевой базар-аукцион aukro.ua выдал с десяток совместимых шлейфов для Samsung E350, как родных, так и китайских. Разброс цен от 1 до 10 евро.

Ну за 10 евро (100 грн) самостоятельно ремонтировать нет смысла — тот же сервисный центр, поэтому заказал «Шлейф Samsung E350/E350E копия» за 1 евро (10 грн) + 2,5 грн доставка письмом :-). Письмо со шлейфом пришло уже через пару дней. Теперь нужно разобрать телефон и заменить старый шлейф на новый. Недолгий поиск в сети выдал подробную инструкцию как это сделать.

Из инструментов понадобится крестообразная отвертка, скальпель и пинцет.
Извлекаем батарею и откручиваем с помощью крестообразной отвертки четыре винта, обведённых красным.

Далее с помощью скальпеля освобождаем боковые защёлки и отделяем заднюю часть.

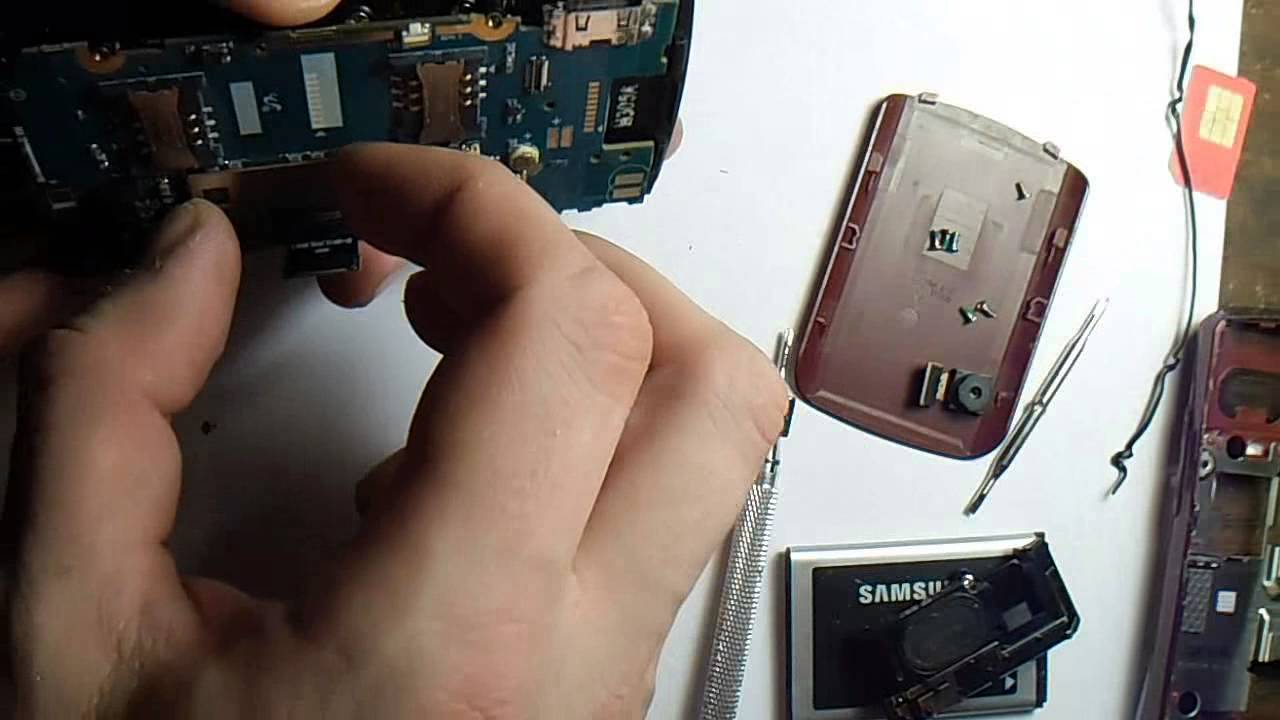

Вынимаем плату из корпуса и с обратной стороны отсоединяем коннектор шлейфа.

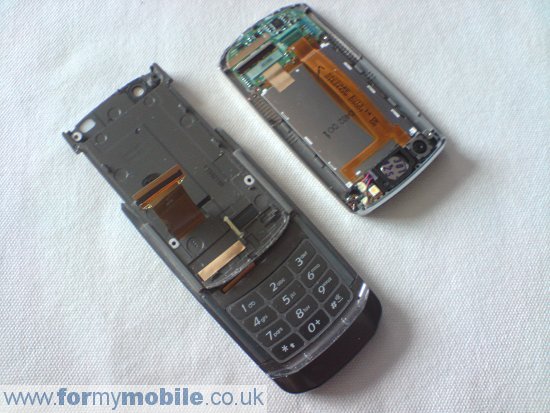

Переходим к разборке верхней части, отделяем слайдерный механизм, поддевая скальпелем направляющие.

Теперь вывинчиваем четыре винта  так же с помощью скальпеля извлекаем крышку.

Шлейф в верхней части соеденён таким же коннектором как и на основной плате, без пайки. Поэтому трудностей возникнуть не должно. Причем, шлейф в данном телефоне — одна из часто выходящих из строя деталь. Заменить её, как видно, не составит проблем. Так же легко можно заменить дисплей, он тоже соединён подобным коннектором, без пайки. Бывают случаи выхода из строя микрофона, динамика. Всё доступно к замене после разборки.

Все готово. Мы разобрали телефон Samsung e350e.
(Инструкция с сайта mobiteh.com )

Теперь вставляем свой шлейф на место старого и собираем в обратном порядке.
Включил телефон — экран работает отлично 🙂
Из затрат — 12,5 грн и полчаса на замену шлейфа, зато МОРЕ удовольствия от самостоятельно починенной и вернувшеся к жизни вещи 🙂

Tags: samsung, ремонт, своими руками, телефон

Subscribe

• Как экономить на домашней телефонной связи?

  Очень просто, нужно заменить радиотелефон, на старый проводной, с труднонабираемыми цифрами и коротким проводом 🙂 И сразу станет заментно, как ваши…

• Беспроводные стереонаушники своими руками 😉

  Постоянно на ходу слушаю аудиокниги, подкасты и другие речевые произведения. Что больше всего доставало, так это вечно тянущие вниз провода от…

• Ремонт покрытия на проспекте Бажана в Киеве

  Проспект ремонтирую уже с полгода, но сейчас для проезда стало совсем печально — все полосы в сторону Южного моста полностью перекрыли и ремонируют.…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

0 comments

• 0 comments

Разборка телефона Samsung Captivate Glide

Редактировать

• org/HowToDirection»>

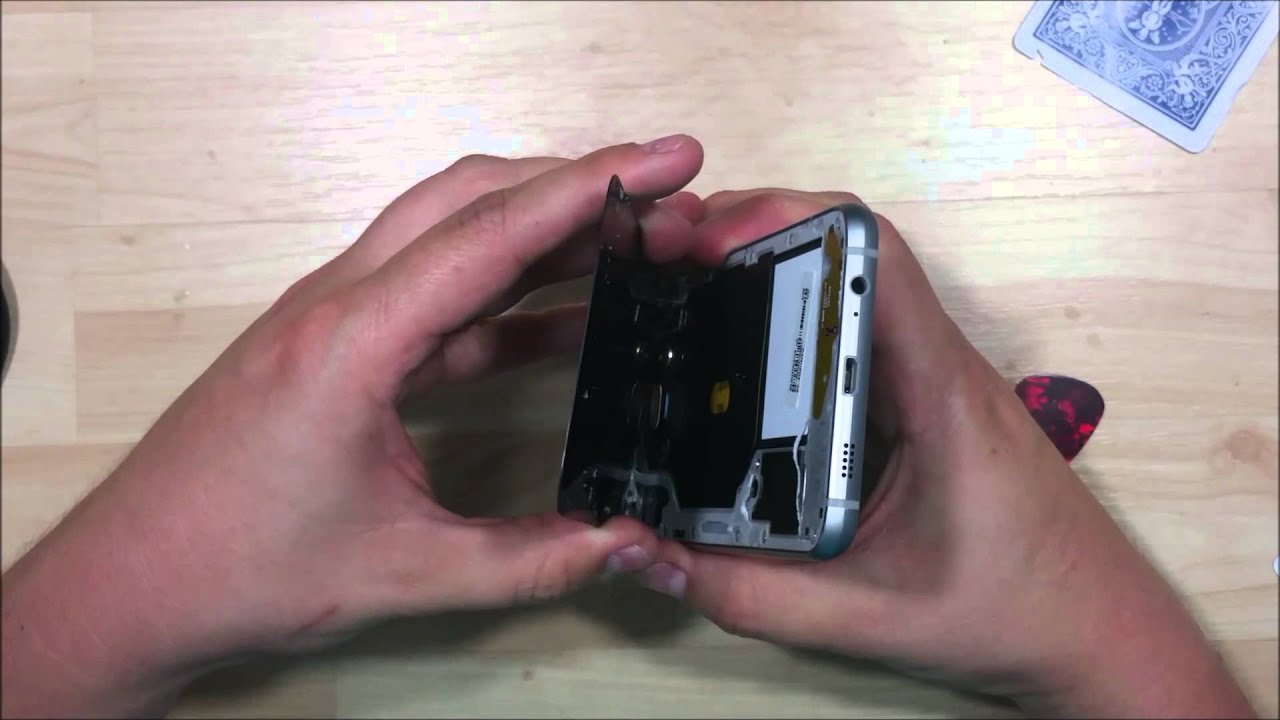

  Литые пластиковые зажимы удерживают заднюю панель на месте, и их можно снять, сначала вставив пластиковый инструмент для открывания в указанные места и поддев, чтобы поднять заднюю панель.

• Затем с помощью пластикового инструмента с более широкой кромкой подденьте внешнюю часть корпуса вверх, и задняя часть аккуратно снимется.

Редактировать

• org/HowToDirection»>

  Модульные части материнской платы легко снимаются и заменяются при необходимости.

• Сначала можно снять дочернюю плату, содержащую SIM-карту и карту microSD, отсоединив один выдвижной разъем от платы, а затем аккуратно приподняв дочернюю плату, она освободится. Он прижат к материнской плате штампованными металлическими экранирующими каркасами на уровне платы.

Редактировать

Редактировать

Редактировать

Редактировать

Редактировать

Автор

с 1 другим участником

Значки: 21

+18 еще значков

Samsung Intensity Teardown — iFixit

Автор: Дэвид (и еще 4 участника)

Опубликовано: 3 сентября 2013 г.

• Избранное: 1
• просмотров: 4.5k

Автор: Дэвид (и еще 4 участника)

Опубликовано: 3 сентября 2013 г.

• Избранное: 1
• просмотров: 4.5k

Разборка

Эта разборка не руководство по ремонту. Чтобы отремонтировать Samsung Intensity, воспользуйтесь нашим руководством по обслуживанию.

Редактировать

• Удалите 8 винтов, удерживающих заднюю крышку.

• org/HowToDirection»>

  Осторожно подденьте заднюю часть

• Начните снизу и двигайтесь вверх.

Редактировать

Редактировать

• Удалите 4 винта, которыми ползунок крепится к телефонной сборке

• org/HowToDirection»>

  один из винтов будет за петлей

• Осторожно отделите ползунок от дисплея в сборе

Редактировать

Редактировать

• ЖК-дисплей довольно легко снимается

• Подденьте его снизу и поднимите по бокам, чтобы высвободить, если он застрял
