🛠 Как разобрать Samsung Galaxy A20 SM-A205 инструкция|Фото+Видео
Samsung Galaxy A20 SM-A205
Сложность разборки:
Средняя
Вадим Попов
Автор, контент менеджер
Специалист по созданию контента.
Шаг 1. Вынимаем Лоток карт
Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.
⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.
Шаг 2. Открываем заднюю крышку
Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.
ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.
Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки.
Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.
Шаг 3. Откручиваем винты
С помощью отвертки (Phillips 1,5 мм PH000) открутите 13 винтов.
Шаг 4. Отсоединяем датчик отпечатка пальцев
Подденьте разъем и снимите датчик отпечатков пальцев.
Шаг 5.
Открываем среднюю крышкуОсторожно снимите среднюю крышку.
Шаг 6. Отсоединяем коннектор аккумуляторной батареи
При первой возможности отсоедините разъем аккумулятора.
ℹ️️ Samsung Galaxy A20 SM-A205 оснащен аккумулятором EB-BA505ABU емкостью 4000 мАч.
⚠️ Настоятельно рекомендуется отсоединить разъем, чтобы избежать возможных коротких замыканий во время разборки.
Также старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.
Шаг 7. Отсоединяем межплатные шлейфы
Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем два межплатных шлейфа, соединяющих основную плату с дополнительной печатной платой (также известной как субплата).
⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.
ℹ️️ Стрелочка на шлейфе указывает его правильное положение.
Шаг 8. Отсоединяем коннектор
Отсоедините разъем коаксиального кабеля на дочерней плате.
Шаг 9. Отсоединяем субплату
Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.
ℹ️️ Плата содержит порт для зарядки (Micro USB), микрофон, гнездо для наушников, пружинные контакты для динамика и антенный блок.
⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.
Шаг 10.
Откручиваем винтОтверткой (Philips 1,5 мм PH000) открутите один винт.
Шаг 11. Отсоединяем коннекторы
Подденьте разъемы двух коаксиальных кабелей.
⚠️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.
Шаг 12. Отсоединяем фронтальную камеру
Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.
Шаг 13. Отсоединяем печатную плату
Аккуратно снимаем печатную плату.
Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.
⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.
Шаг 14. Отсоединяем камеры
Отсоедините разъемы на материнской плате и снимите две задние камеры в сборе.
Подробные видео инструкции по разборке и ремонту Samsung Galaxy A20 SM-A205 от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной — оцените ее, пожалуйста.
#инструкции #Samsung #Samsung Galaxy A20 SM-A205
Evgenii Kuzmin
Специалист сервисного центра
Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Samsung Galaxy A20 SM-A205 — Samsung SM-A205F/DS, SM-A205FN/DS (Global), SM-A205U (USA), SM-A205GN/DS, SM-A205YN, SM-A205G/DS, SM-A205W (Canada), выпущенных для рынков разных стран.
Возврат к списку
Привет!
Мы обнаружили, что язык контента отличается от того, который используется в вашем регионе.
Вы можете изменить язык в правом верхнем углу или оставить текущий..
Инструкция по разборке Samsung Galaxy Note 20 появилась на сайте iFixit. Оценка ремонтопригодности: 3 балла из 10 возможных
X
Использовать Google поиск
26.08.2020
В руки специалистов всемирно известного множеством инструкций по разборке и ремонту различной техники сайта iFixit попали смартфоны Samsung Galaxy Note 20 и Galaxy Note 20 Ultra.

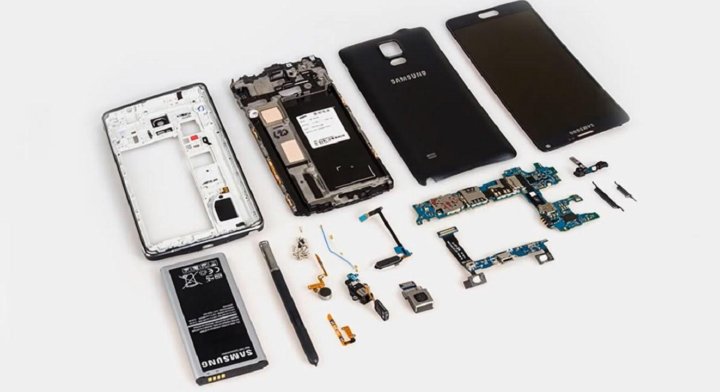

Их, конечно же, сразу же разобрали, засняв этот процесс на видео. Как обычно, после разборки смартфонам была присвоена оценка за ремонтопригодность, которая составила 3 балла из 10 максимум.
