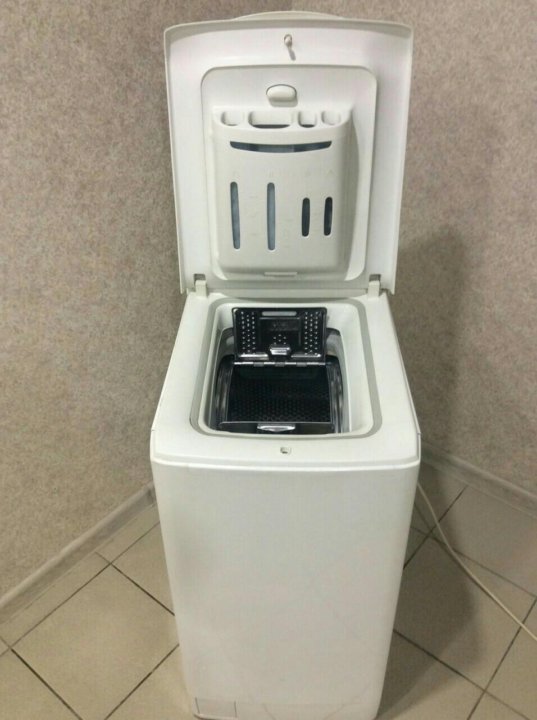

Фото-инструкция по разборке вертикальной стиральной машины-автомат
Поломке подвержена любая стиральная машина. Вертикальная загрузка, разборка которой возможна в домашних условиях, имеет схожие проблемы с фронтальными моделями. Любой сломанный механизм или деталь техники требует замены. Для этого корпус стиралки нужно разобрать, отыскать неполадку и выполнить ремонт.
Для полной разборки техники нужно достаточно свободного места. Отключите машину от сети и выдвиньте в центр комнаты. Если есть возможность, можно отнести СМА в гараж и там приступить к работе.
Для ремонта любой вертикалки «Аристон», «Вирпул», «Ардо», «Канди» потребуется набор инструментов:
- крестовые и шлицевые отвертки;
- рожковые ключи;
- набор торцевых головок;
- плоскогубцы;
- смазка WD-40.
Также понадобится емкость для сбора воды и сухие тряпки. Чтобы запомнить размещение проводов и контактов, лучше вооружиться фотоаппаратом. Так вы сможете правильно переподключить проводку.
Как проводится разборка вертикальной стиральной машины?
Загляните в инструкцию по эксплуатации стиралки. Обычно там указаны схемы устройства техники. Так вам будет легче ориентироваться в узлах и деталях агрегата. Машины Electrolux, Whirlpool, «Брандт», «Индезит» вертикальной загрузки разбираются примерно одинаково. Отличия могут быть в мелких деталях и креплениях.
Приступайте к ремонту:
- Отключите технику от сети.
- Отодвиньте от стены, чтобы удобно подойти к любой из сторон машинки.
- Первым делом снимите панель управления. Для одних СМА достаточно поддеть защелки в передней части, для других — выкрутить винты сзади или по бокам.
- Поднимите и отложите панель в сторону. Если она мешает, тогда отключите проводку, предварительно сфотографировав расположение контактов.
- За блоком находятся винты крепления крышки.
- Открутите их и уберите крышку. В случае с машинами «Занусси» придется снять боковую панель и ослабить защелку дверцы.
- Демонтируйте заливной клапан. Для этого разожмите хомуты и снимите шланги с посадочных мест. Отключите провода и прижмите защелку, чтобы выдавить клапан.
- Снимите боковые панели СМА, открутив саморезы по бокам.
- Сдвиньте стенки вниз и уберите в сторону.
- Теперь открылся доступ к креплениям передней части. Выкрутите винты, уберите панель.
- Вы получили доступ ко всем узлам. Уберите проводку, которая крепится к баку.
- В большинстве вертикальных стиралок бак не извлекается из корпуса. Поэтому заменять подшипник придется на месте.

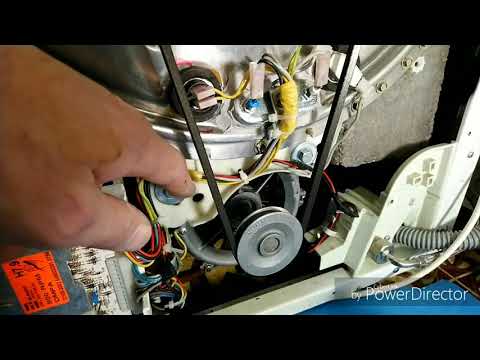

- Снимите ремень привода со шкива.
- Отключите проводку ТЭНа. Скрутите гайку и продавите центральный болт внутрь. Достаньте нагреватель из бака.
- Извлеките мотор, вытянув фишки контактов и скрутив крепежные болты.
- Чтобы освободить сливной насос, разожмите хомут патрубка и сливного шланга, снимите их с места. Будьте осторожны, польется вода.
- Насос нужно прокрутить против часовой стрелки либо выкрутить болты.
Как разобрать крышку вертикальной машины? Для этого уложите ее на ровную поверхность и следуйте рекомендациям:
- Уберите порошкоприемник, потянув вверх.
- Прижмите защелку сверху и достаньте кнопку.
- За ней скрываются два болта. Выкрутите их.
- Переверните дверцу, достаньте ручку.
- Отстегните защелки по периметру, разделите две части люка.

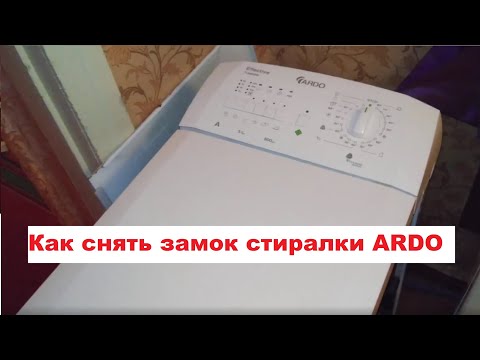

Видео поможет справиться с разборкой крышки:
Теперь можно осуществить ремонт или замену неисправных элементов.
А заодно и почистить технику от мусора, плесени и грибка, осмотреть детали на коррозию. Запоминайте и фотографируйте правильное расположение составляющих, чтобы удачно собрать машинку после ремонта.
Ремонтируем стиральную машину Ардо своими руками
Содержание
- Типичные неисправности стиральных машин Ардо и варианты их устранения
- Не заливается вода в машину
- Не сливается вода
- Не нагревается вода
- Посторонние шумы при вращении барабана
- Блок управления
- Видео – инструкция по ремонту Ardo
Итальянская марка бытовой техники Ардо уже давно стала весьма востребованной и популярной у широкого круга потребителей. Своеобразной визитной карточкой этого бренда считаются автоматические стиральные машины. Модельный ряд представлен машинами различных размеров – от компактных до полногабаритных. А машины Ардо с вертикальной загрузкой считаются одними из самых удобных для помещений с ограниченным размером.
Жаль только, что, как и любая сложная техника, стиральные машины Ардо не могут быть полностью застрахованы от возникновения неисправностей.
Некоторые неполадки довольно просто исправить самостоятельно без вмешательства во внутренний мир машины, а для устранения других может потребоваться определённый ремонт. Многие виды ремонтных работ также вполне доступны для проведения своими силами.
Типичные неисправности стиральных машин Ардо и варианты их устранения
Не заливается вода в машину
Довольно распространённая проблема, которая обычно довольно просто решается незамысловатыми действиями.
Варианты устранения:
1. Необходимо проверить наличие воды в водопроводе. Банально, но очень часто причиной возникновения мнимой неполадки являются такие вот смешные вещи.
2. Передавлен или засорен заливной шланг. Проверяем визуально на отсутствие пережатий. Откручиваем шланг от стиральной машины, открываем кран и смотрим – пройдёт ли вода? Разумеется, нужно позаботиться чтобы вода стекала не на пол. Если вода не выходит – находим и удаляем засор. Шланг с клапаном от протечки после срабатывания защиты придётся менять на новый.
3. Очищается сетка заливного фильтра на задней стенке стиральной машины. Сетка довольно мелкая и частенько забивается ржавчиной или другими частицами из водопроводной воды. Фильтр легко снимается с помощью плоскогубцев и тщательно очищается.
4. Нужно убедиться в исправности заливного клапана. Он находится сразу за фильтром. Доступен клапан становится после снятия верхней крышки стиральной машины. Возможно, отошли или перетёрлись провода его питания. Для проверки работоспособности сам клапан можно снять и подключить к напряжению, указанному на его корпусе. Должен открываться. Если не работает – придётся менять клапан на новый.
5. Неполадка может быть связана с неисправностью датчика уровня воды. Или по-другому прессостата. Найти его также можно под верхней крышкой. Снимается довольно легко. Он удерживается на корпусе стиральной машины винтами или защёлками. Проверяем целостность проводов и их соединение с датчиком.
Снизу к прессостату подходит трубка. Она может быть засорена.
Простейший тест на работоспособность датчика после его снятия – дунуть в его трубку. Если услышите щелчок – скорее всего, прессостат исправен. В противном случае придётся менять на новый. Важно при установке нового не перепутать провода.
Не сливается вода
Вообще, для стиральных машин Ардо свойственны неполадки, связанные с различными видами засоров. Отсутствие слива как раз то, что чаще всего вызывается именно этим фактором.
Распространённые причины и способы решения:
1. Снова о банальном – надо убедиться, что не забита канализационная труба. Может быть, машине просто некуда слить воду. Конечно, такое возможно у машин со стационарно подключенным сливом.
Проверяем и сливной шланг стиральной машины. Не должен он быть заломлен или перекручен. В принципе, можно отсоединить шланг от канализации и проверить – исходит ли из него вода при сливе? Если выходит – чистим канализацию. Если нет – проверяем шланг на засор. Проблема осталась? Смотрим дальше.
2. Засорился дренажный фильтр.
Простая, но наиболее часто возникающая причина отсутствия слива. Находится фильтр внизу стиральной машины под дверцей или декоративной панелью. Он представляет собой винтовую пробку, вкрученную в корпус машины по стандартной правой резьбе.
Соответственно, выкручивается фильтр против часовой стрелки. Не нужно забывать подставлять под стиральную машину поддон для сбора вытекающей воды. После извлечения фильтр очищается от загрязнений. Понадобится удалить лишнее и в том месте, где фильтр был установлен. Дальше, обратный процесс и проверка слива. Чаще всего помогает.
3. Заблокирован или неисправен сливной насос. Распространённой проблемой для стиральных машин Ардо является блокировка работы помпы из-за попадания в неё посторонних предметов. Различные монеты, пуговицы и другие предметы, оставленные в карманах стираемой одежды, попадая внутрь сливного насоса, не дают ему выполнять свои функции.
Симптом блокировки исправного насоса – в момент включения слива помпа гудит, пытается выгнать воду, но не может.
Другой вариант – насос пришёл в полную негодность. В любом случае его придётся снимать.
В стиральных машинах Ардо получить доступ к сливному насосу очень просто через низ машины. Дно у них отсутствует или закрыто легко снимаемой пластиковой планкой. Достаточно уложить машину набок и доступ открыт. Прежде чем снимать можно проверить работоспособность насоса мультиметром.
Далее, ослабляется хомут резинового патрубка и тот отделяется от помпы. Та же процедура для сливного шланга. Отключаются провода питания. Остаётся открутить винты, на которых держится насос, и извлечь его. Исправный насос разбирается. И из него удаляются посторонние предметы. Неисправный меняется на новый.
4. Отсутствие слива может вызываться неправильной работой прессостата. Он просто может не подавать сигнал на модуль управления о необходимости слива. Что нужно делать с датчиком уровня воды мы уже рассматривали выше.
Не нагревается вода
Одна из самых типичных неприятностей свойственных именно стиральным машинам Ардо.
Они довольно чувствительны к качеству водопроводной воды и «не любят» её излишнюю жёсткость.
Что приводит к проблеме и как с ней бороться:
1. Самый вероятный вариант – сгорел ТЭН. Причина – образование большого количества накипи из-за плохого качества воды. Сам процесс замены нагревательного элемента не представляет особой сложности для осуществления своими силами. Откручиваем крепления задней крышки и снимаем её.
В нижней части бака вставлен ТЭН и к нему подведены провода. Проверить целостность цепи нагревателя можно мультиметром. От неисправного элемента отключаются провода и откручивается крепление посередине. Далее, ТЭН аккуратно вытягивается из бака наружу. Наверняка его поверхность выглядит непрезентабельно.
В итоге на старое место устанавливается новый нагревательный элемент. И после его подключения проводится проверка работы стиральной машины.
2. Редкий, но возможный вариант поломки – неисправность датчика температуры. Проверяется с помощью замера сопротивления при комнатной температуре и при нагреве горячей водой.
Нерабочий датчик просто заменяется.
3. Нужно убедиться в отсутствии «залипания» контактной группы реле ТЭНа на модуле управления.
Посторонние шумы при вращении барабана
Обычно такое происходит, когда у стиральной машины Ардо сломался подшипник барабана. Другой симптом – появление люфта. Проблема довольно неприятная, но решаемая. Трудность заключается в том, что для замены подшипников придётся практически полностью разобрать стиральную машину.
Итогом разборки будет извлечение наружу бака машины вместе с барабаном. Для замены подшипников потребуется разбирать и эту конструкцию. Пожалуй, разборка стиральной машины Ардо и замена подшипников самостоятельно – это тема для отдельного обзора.
Блок управления
Самый, наверное, неприятный вариант поломки – выход из строя электронного блока управления стиральной машиной Ардо. Неприятный потому что ремонт такого блока вряд ли возможен. Потребуется его замена. А заказывается он обычно в сервисном центре и стоит недёшево.
